Ηλεκτρονική. Ενότητα: 4 Διπολικά Τρανζίστορ (BJT) Αγγελική Αραπογιάννη Τμήμα Πληροφορικής και Τηλεπικοινωνιών

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Ηλεκτρονική. Ενότητα: 4 Διπολικά Τρανζίστορ (BJT) Αγγελική Αραπογιάννη Τμήμα Πληροφορικής και Τηλεπικοινωνιών"

Transcript

1 Ηλεκτρονική Ενότητα: 4 Διπολικά Τρανζίστορ (BJT) Αγγελική Αραπογιάννη Τμήμα Πληροφορικής και Τηλεπικοινωνιών

2 Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης reatve ommons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άλλου τύπου άδειας χρήσης, η άδεια χρήσης αναφέρεται ρητώς.

3 Χρηματοδότηση Το παρόν εκπαιδευτικό υλικό έχει αναπτυχθεί στα πλαίσια του εκπαιδευτικού έργου του διδάσκοντα. Το έργο «Ανοικτά Μαθήματα στο Πανεπιστήμιο Αθηνών» έχει χρηματοδοτήσει μόνο τη αναδιαμόρφωση του εκπαιδευτικού υλικού. Το έργο υλοποιείται στο πλαίσιο του Επιχειρησιακού Προγράμματος «Εκπαίδευση και Δια Βίου Μάθηση» και συγχρηματοδοτείται από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εθνικούς πόρους.

4 Περιεχόμενα ενότητας Δομή και λειτουργία του τρανζίστορ npn (και pnp). Ρεύμα Βάσης, Εκπομπού, Συλλέκτη. Περιοχές λειτουργίας του τρανζίστορ: ενεργός περιοχή, κόρος, αποκοπή. Παραδείγματα εντοπισμού του σημείου λειτουργίαςηρεμίας του τρανζίστορ. Οι χαρακτηριστικές V κοινού εκπομπού και κοινής βάσης του τρανζίστορ. Συντελεστής ενίσχυσης ρεύματος (το β). Φαινόμενο Early. 4

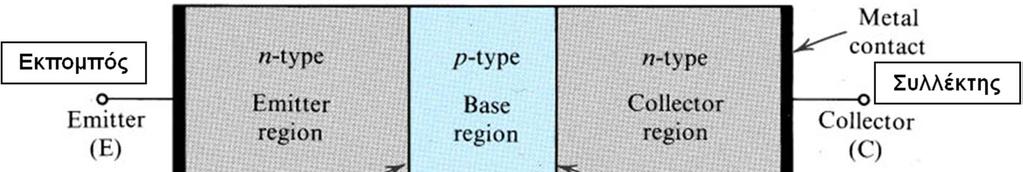

5 Το τρανζίστορ npn (1/2) Σχηματική παράσταση του τρανζίστορ npn 5

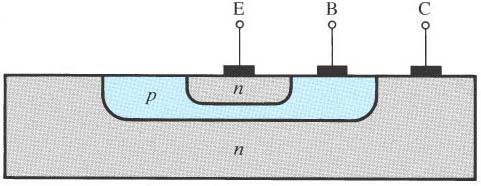

6 Το τρανζίστορ npn (2/2) Εγκάρσια τομή τρανζίστορ npn Περιοχές λειτουργίας διπολικού τρανζίστορ Περιοχή EBJ BJ Αποκοπή Ανάστροφα Ανάστροφα Ενεργός Ορθά Ανάστροφα Κόρος Ορθά Ορθά 6

7 Το τρανζίστορ npn στην ενεργό περιοχή (1/2) Η ορθή πόλωση της επαφής ΕΒ εγχέει ηλεκτρόνια από τον εκπομπό στη βάση. Επειδή η περιοχή της βάσης είναι πολύ λεπτή, η πλειονότητα αυτών των ηλεκτρονίων διαχέεται προς την περιοχή απογύμνωσης της επαφής B και κατόπιν σαρώνονται προς τον συλλέκτη από το ηλεκτρικό πεδίο της ανάστροφα πολωμένης επαφής B. 7

8 Το τρανζίστορ npn στην ενεργό περιοχή (2/2) Ένα μικρό ποσοστό από αυτά τα ηλεκτρόνια επανασυνδέονται με τις οπές στην περιοχή της βάσης. Οπές εγχέονται από τη βάση στην περιοχή του εκπομπού, (4)<<(1). 8

9 Κατανομή των φορέων μειονότητας Ρεύμα στο οποίο επικρατούν τα ηλεκτρόνια από τον εκπομπό στη βάση λόγω της ορθής πόλωσης και βαθμίδα συγκέντρωσης των φορέων μειονότητας μέσα στη βάση. Η μερική επανασύνδεση προκαλεί καμπύλωση της συγκέντρωσης στην περιοχή της βάσης. 9

10 Το ρεύμα διάχυσης μέσω της βάσης Η διάχυση ηλεκτρονίων μέσω της βάσης καθορίζεται από την BE συγκέντρωσή τους στην επαφή EB: / V T np(0 ) np0e To ρεύμα διάχυσης των ηλεκτρονίων μέσω της βάσης είναι: qd Το ρεύμα συλλέκτη είναι: n A E n dnp( x ) dx A E np(0 ) qd n( ) W c n 10

11 Το ρεύμα Συλλέκτη Το ρεύμα συλλέκτη είναι: 2 BE / V T qae Dnn p0 qae Dnn Se όπου S W N AW To είναι ανεξάρτητο από το υ E. Το ρεύμα συλλέκτη ελέγχεται από την τάση των δύο άλλων ακροδεκτών: πηγή ρεύματος ελεγχόμενη από τάση. Το ρεύμα κόρου Ι S είναι Αντιστρόφως ανάλογο προς το W και ανάλογο προς το Α Ε. Εξαρτάται από τη θερμοκρασία, λόγω του παράγοντα n 2. 11

12 Το ρεύμα Βάσης Το ρεύμα της βάσης αποτελείται από δύο συνιστώσες: B1 και B2 το B1 είναι εκθετική συνάρτηση του υ BE, λόγω της ορθής πόλωσης της επαφής ΕΒ Το B2, που οφείλεται στις επανασυνδέσεις, είναι ανάλογο προς τον αριθμό των ηλεκτρονίων που εγχέονται από τον εκπομπό, ο οποίος είναι εκθετική συνάρτηση του υ BE. / V B e BE T 12

13 Το βήτα (β) Μπορούμε να συνδέσουμε το με το B με την παρακάτω σχέση: c S BE / V T B e / B Το β είναι σταθερό για κάθε τρανζίστορ Παίρνει τιμές μεταξύ 100 και 200 και ακόμη μεγαλύτερες Ονομάζεται ενίσχυση ρεύματος κοινού εκπομπού Συμβολίζεται επίσης με β F και h FE. 13

14 Το ρεύμα Εκπομπού Θεωρώντας το τρανζίστορ σαν ένα κόμβο, μπορούμε να γράψουμε: ή Το α ονομάζεται ενίσχυση ρεύματος κοινής βάσης και είναι α<1 αλλά κοντά στο 1. B E 1 1 E 1 E

15 Το τρανζίστορ pnp Τα ρεύματα του τρανζίστορ pnp στην ενεργό περιοχή. 15

16 Συμβολισμός και πόλωση των διπολικών τρανζίστορ E B E B V E V B V BE V E V B V EB 16

17 Παράδειγμα 1 (1/2) Δίνονται: β=100 και υ BE =0,7V όταν =1mA Να σχεδιαστεί το κύκλωμα έτσι ώστε =2mA και V =5V. 17

18 Παράδειγμα 1 (2/2) R V V 5 k 1 2 S S e e v BE 1 BE 2 / V T / V T 1 2 e ( BE 1 BE 2 )/ V T ln 1 2 BE1 BE1 V BE 2 T V T BE 2 ln 1 2 VE VEE RE 7, 07k E 0, 717V 18

19 Υπολογισμός ρευμάτων και S e / BE V T τάσεων B S e / BE V T R V BE 0, 7V V BB B R B B V BE B V BB V R B BE V BB R B B V B V BE V E E V E V E V R V B V E V BE 19

20 Άσκηση 1 Αν V B = 1V και V E = 1,7V να υπολογιστούν τα: Ι Β, Ι Ε, β, α, Ι και V. Είναι το τρανζίστορ πολωμένο στην ενεργό περιοχή; 20

21 Γραφική παράσταση των χαρακτηριστικών του τρανζίστορ S e / BE V T Η χαρακτηριστική c υ BE του τρανζίστορ npn. Οι χαρακτηριστικές E υ BE και B υ BE έχουν την ίδια μορφή. 0.6V BE 0.8V BE Επίδραση της θερμοκρασίας στην χαρακτηριστική c υ BE του τρανζίστορ npn. 0.7V 21

22 Χαρακτηριστικές κοινού εκπομπού Το ρεύμα συλλέκτη δείχνει ανεξάρτητο της V E στην ενεργό περιοχή. Επομένως μπορούμε να πούμε ότι το τρανζίστορ συμπεριφέρεται σαν ιδανική πηγή ρεύματος. S e / BE V T 22

23 Φαινόμενο Early S e (1 BE / V E T V A ) r o E V BE 1 VA ro Φαινόμενο Early: Το ρεύμα συλλέκτη στην πράξη εξαρτάται ελαφρά από την V E στην ενεργό περιοχή. Η τάση Early, V A, είναι χαρακτηριστικό του τρανζίστορ (50 ως 100). Μη μηδενική κλίση σημαίνει πεπερασμένη αντίσταση εξόδου, r o. Για μικρές τιμές της V E η επαφή συλλέκτη βάσης πολώνεται ορθά και το τρανζίστορ μπαίνει στον κόρο. 23

24 Χαρακτηριστικές κοινής βάσης Καθώς η υ B γίνεται αρνητική, η επαφή συλλέκτη βάσης πολώνεται ορθά και το τρανζίστορ εισέρχεται στον κόρο. Η BV BO είναι η τάση κατάρρευσης της επαφής συλλέκτη βάσης και έχει μεγάλη τιμή. Η κλίση των χαρακτηριστικών στην ενεργό περιοχή είναι μικρότερη από την αντίστοιχη των χαρακτηριστικών κοινού εκπομπού. Επομένως, η αντίσταση εξόδου κοινής βάσης είναι μεγαλύτερη. 24

25 Χαρακτηριστικές κοινού εκπομπού με παράμετρο το Ι Β Η τάση κατάρρευσης της επαφής συλλέκτη εκπομπού BV ΕO έχει πολύ μικρότερη τιμή από την V BO. Στον κόρο η αντίσταση εξόδου έχει πολύ μικρή τιμή και το τρανζίστορ δρα ως «κλειστός διακόπτης». 25

26 Η ενίσχυση ρεύματος β του τρανζίστορ dc h FE Q BQ ac h Το β εξαρτάται από το ρεύμα συλλέκτη και τη θερμοκρασία. Η τιμή του β διαφέρει έντονα μεταξύ τρανζίστορ του ίδιου τύπου. fe B V E 26

27 Τέλος Ενότητας
