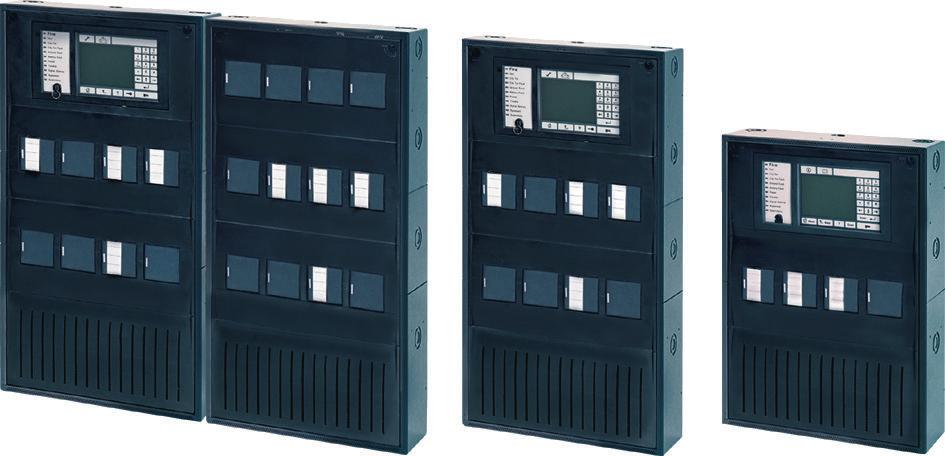

1 Συστήματα πυροπροστασίας FPA 5000 με λειτουργικά δομοστοιχεία FPA 5000 με λειτουργικά δομοστοιχεία Η δομοστοιχειακή διαμόρφωση επιτρέπει την εύκολη επέκταση Διασύνδεση έως και 32 Ελεγκτών πίνακα, Απομακρυσμένων πληκτρολογίων και διακομιστών OPC Σύνδεση CAN πολλαπλών κυκλωμάτων με κεντρικό δίκτυο Ethernet υψηλής απόδοσης και πλεονασμό Εγκατάσταση και αυτόματη ανίχνευση των λειτουργικών δομοστοιχείων με απλή σύνδεσή τους στον οδηγό πίνακα Σύνδεση στο Σύστημα κτιριακής ενσωμάτωσης (BS) μέσω διακομιστή OPC Χάρη στη δομοστοιχειακή διαμόρφωση, ο πρωτοποριακός Δομοστοιχειακός πίνακας πυροπροστασίας FPA 5000 προσαρμόζεται εύκολα στις εκάστοτε συνθήκες και τους τοπικούς κανονισμούς. Χάρη στα διαφορετικά λειτουργικά δομοστοιχεία, παρέχονται δυνατότητες σύνδεσης προσαρμοσμένες σε κάθε χώρα, τόσο γρήγορα όσο και η αντίστοιχη διαχείριση συναγερμών. Ο πίνακας πυροπροστασίας διατίθεται με δύο διαφορετικά περιβλήματα: Περίβλημα για απευθείας επίτοιχη τοποθέτηση Περιβλήματα τοποθέτησης σε πλαίσιο, τα οποία συναρμολογούνται στο πλαίσιο στερέωσης και είναι ανοιγόμενα. Με τη βοήθεια ειδικών κιτ στερέωσης, τα περιβλήματα μπορούν να τοποθετηθούν σε καμπίνες των 482,6 mm (19"). Όλα τα περιβλήματα μπορούν να επεκταθούν με διάφορα συμπληρωματικά περιβλήματα για κάθε πιθανή εφαρμογή. Το απομακρυσμένο πληκτρολόγιο FMR 5000 προσφέρει τον αποκεντρωμένο χειρισμό ενός πίνακα ελέγχου ή δικτύου πινάκων ελέγχου. Χάρη στις εξωτερικές διασυνδέσεις CAN και Ethernet, είναι δυνατή η σύνδεση πολλών Ελεγκτών πίνακα και Απομακρυσμένων πληκτρολογίων. Μέσω είτε μιας δομής ενός κυκλώματος είτε δομών πολλαπλών κυκλωμάτων με κεντρικό δίκτυο Ethernet, το δίκτυο μπορεί να προσαρμοστεί σχεδόν σε κάθε συνθήκη εφαρμογής. 1 2 CAN Δίκτυο CAN/Ethernet Ethernet CAN CAN

2 MAN F AULT AUX1 AUX3 AUX2 N O U T AUX FAULT +- N O U T +- - OUT1 N1+ + AUX2 - - OUT2 N2+ ZONE4 ZONE3 ZONE2 ZONE1 OUT3 N3+ AUX4 OUT4+ N OUT1 OUT2 OUT3 OUT4 OUT5 OUT6 OUT7 OUT8 N1 N2 N3 N4 N5 N6 N7 N8 a -b + a -b + AU XL1 S N AU 1 X L 2 S N 2 NC1 C1 NO1 F1 RELAS2 RELAS1 FB1 F2 FB2 NC2 C2 NO2 F ire Test City Tie City Tie Falt Grond Falt Battery Falt Power Troble Signal Silence Bypassed Spervisory? PQRS TUV WXYZ * 1 ABC 2 DEF GH JK MNO 0 # 2 FPA 5000 με λειτουργικά δομοστοιχεία 1 Πίνακας πυροπροστασίας 2 Απομακρυσμένο πληκτρολόγιο Επιπλέον, οι διασυνδέσεις Ethernet επιτρέπουν τη σύνδεση σε: Σύστημα κτιριακής διαχείρισης BS, Φωνητικό σύστημα συναγερμού Praesideo/PAVRO, Απομακρυσμένες υπηρεσίες, Σύστημα Επιτήρησης Πυρανίχνευσης FSM-2500/FSM Τα συστήματα FPA-5000 μπορούν να συνδεθούν στο Γενικό Σύστημα Ασφαλείας Bosch UGM και έτσι να ενσωματωθούν σε ένα μεγάλο δικτυακό σύστημα. Ολόκληρο το σύστημα πυροπροστασίας διαμορφώνεται μέσω φορητού υπολογιστή, με το Λογισμικό προγραμματισμού FSP-5000-RPS. Επισκόπηση συστήματος E F G BCM0A CZM0004A Θέση A B C D E +- AUX AUX4 +- AUX5 AUX6 NETZEN NETZSTROM BATERE1 BATERE BAT1 +- BAT2 FAULT BAT1 AC A LSN A OP08A A Περιγραφή AN016A Λειτουργικά δομοστοιχεία RMH0002A C Κάρτες διευθύνσεων / Κλειδιά άδειας χρήσης Ελεγκτής πίνακα Διανομέας, προαιρετικά Οδηγός πίνακα, κοντός M B L D H F G Βραχίονας τροφοδοτικού (εγκατεστημένος σε περιβλήματα τοποθέτησης σε πλαίσιο από το εργοστάσιο) Τροφοδοτικό H Περίβλημα (στη συγκεκριμένη περίπτωση HCP 0006 A) L M Οδηγός πίνακα, μακρύς Μπαταρίες Απομακρυσμένο πληκτρολόγιο Περιγραφή λειτουργ. Χειρισμός / επεξεργασία μηνυμάτων Η λειτουργία και η επεξεργασία όλων των μηνυμάτων πραγματοποιείται με εύκολο και έξυπνο τρόπο, χάρη στον πίνακα ελέγχου εργονομικής σχεδίασης με την οθόνη αφής TFT που διαθέτει, παρέχοντας χειρισμό μέσω μενού και οθόνη πολλών χρωμάτων. Για το σκοπό αυτό, υπάρχουν μόνιμα τοποθετημένα πλήκτρα στα δεξιά, στο κάτω και στο επάνω μέρος της οθόνης, καθώς και εικονικά πλήκτρα μεταβλητής θέσης στην περιοχή της οθόνης αφής. Δομή δομοστοιχείου Λόγω της δομής του δομοστοιχείου, ο δομοστοιχειακός πίνακας πυροπροστασίας FPA-5000 παρέχει πλήρη ευελιξία και προσαρμοσμένες λύσεις για κάθε εφαρμογή. Ανάλογα με τις απαιτήσεις, μπορεί να γίνει η ακόλουθη επιλογή κατά το σχεδιασμό: 1. Τύπος περιβλήματος: Εγκατάσταση σε πλαίσιο ή επίτοιχη τοποθέτηση Επιλογή βασικού περιβλήματος Προαιρετικά περιβλήματα επέκτασης Προαιρετικά περιβλήματα τροφοδοτικού Προαιρετικά κιτ για εγκατάσταση σε ικριώματα των 48 cm (19'') 2. Μονάδα χειρισμού και απεικόνισης με ελεγκτή πίνακα Επιλογή από διάφορες επιλογές γλώσσας 3. Οδηγός πίνακα Επιλογή ανάλογα με τον τύπο περιβλήματος ή/και τον αριθμό των απαιτούμενων λειτουργικών δομοστοιχείων 4. Λειτουργικά δομοστοιχεία Επιλογή με βάση το σχεδιασμό και τις ειδικές για τη χώρα απαιτήσεις 5. Τροφοδοτικό Μπαταρίες Πρόσθετες δυνατότητες τροφοδοτικού Οι βραχίονες τροφοδοτικών είναι προεγκατεστημένοι από το εργοστάσιο για τα περιβλήματα τοποθέτησης σε πλαίσιο Για περιβλήματα επίτοιχης τοποθέτησης, οι βραχίονες τροφοδοτικών επιλέγονται ανάλογα με τις ανάγκες 6. Πρόσθετα παρελκόμενα Μπροστινές θύρες Εκτυπωτής με περίβλημα τοποθέτησης σε πλαίσιο Σετ καλωδίων για ειδικές εφαρμογές

3 3 FPA 5000 με λειτουργικά δομοστοιχεία Δομοστοιχεία Τα λειτουργικά δομοστοιχεία είναι αυτόνομες, εγκιβωτισμένες μονάδες που μπορούν να εισαχθούν σε οποιαδήποτε υποδοχή πίνακα ελέγχου χρησιμοποιώντας την τεχνολογία «τοποθέτησης και άμεσης λειτουργίας» (plg-and-play). Με αυτόν τον τρόπο, το τροφοδοτικό και η κυκλοφορία δεδομένων στον πίνακα ελέγχου υποδεικνύονται αυτόματα χωρίς επιπλέον ρυθμίσεις. Το δομοστοιχείο αναγνωρίζεται αυτόματα από τον πίνακα ελέγχου και λειτουργεί στον προεπιλεγμένο τρόπο λειτουργίας. Η καλωδίωση προς εξωτερικά εξαρτήματα πραγματοποιείται με χρήση συμπαγών ακροδεκτών συνδέσμου/βίδας. Μετά από αντικατάσταση, χρειάζεται να επανατοποθετηθούν μόνο οι σύνδεσμοι, καταργώντας έτσι την ανάγκη για εκτεταμένη επαναδρομολόγηση των καλωδίων. Δομοστοιχείο BCM-0000-B AN 0016 A LSN 0300 A LSN 1500 A FPE-5000-UGM CZM 0004 A OS 0020 A OS 0232 A ENO 0000 B Περιγραφή Δομοστοιχείο ελεγκτή μπαταρίας δομοστοιχείο που ελέγχει τις μπαταρίες και το τροφοδοτικό Δομοστοιχείο αναγγελίας με 16 κόκκινες και 16 κίτρινες λυχνίες LED, με δυνατότητα ελεύθερου προγραμματισμού Δομοστοιχείο βελτιωμένης έκδοσης LSN 300 ma για τη σύνδεση βρόχου LSN με έως και 254 στοιχεία βελτιωμένης έκδοσης LSN ή 127 τυπικά στοιχεία LSN, μέγιστο ρεύμα γραμμής 300 ma Δομοστοιχείο βελτιωμένης έκδοσης LSN 1500 ma για τη σύνδεση ενός βρόχου LSN με έως και 254 στοιχεία βελτιωμένης έκδοσης LSN, μέγιστο ρεύμα γραμμής 1500 ma, ή με έως και 127 τυπικά στοιχεία LSN, μέγιστο ρεύμα γραμμής 300 ma Δομοστοιχείο διασύνδεσης για τη σύνδεση με σύστημα UGM 2020 Συμβατικό δομοστοιχείο 4 ζωνών για τη σύνδεση υφιστάμενων συμβατικών περιφερειακών, με 4 παρακολουθούμενες συμβατικές γραμμές Δομοστοιχείο επικοινωνιών 20 ma με διασύνδεση S20 και διασύνδεση RS232 για σύνδεση με φωνητικό σύστημα συναγερμού Plena μέσω RS232 Δομοστοιχείο επικοινωνιών RS232 με δύο διασυνδέσεις RS232 για σύνδεση με φωνητικό σύστημα συναγερμού Plena, εκτυπωτή ή φορητό υπολογιστή Δομοστοιχείο διασύνδεσης με Πυροσβεστική Υπηρεσία OP 0008 A RML 0008 A RMH 0002 A NZM 0002 A για τη σύνδεση σε εξοπλισμό πυροσβεστικής υπηρεσίας σύμφωνα με το DN Δομοστοιχείο εισόδων/εξόδων με 8 ψηφιακές εισόδους και 8 εξόδους ανοικτού συλλέκτη Δομοστοιχείο ρελέ με 8 ρελέ για εφαρμογές χαμηλής τάσης Δομοστοιχείο ρελέ με 2 ρελέ για παροχή ρεύματος δικτύου (250 V) και με εισόδους ανάδρασης (μπορεί επίσης να χρησιμοποιηθεί ως διασύνδεση σε συστήματα πυρόσβεσης) Δομοστοιχείο ζώνης εφαρμογής ειδοποίησης με 2 παρακολουθούμενες κύριες γραμμές Δικτύωση Υπάρχει δυνατότητα διασύνδεσης έως και 32 κεντρικών πινάκων, απομακρυσμένων πληκτρολογίων και διακομιστή OPC σε ένα δίκτυο. Ανάλογα με τις απαιτήσεις χρήσης, είναι δυνατή η ομαδοποίηση ελεγκτών πίνακα και απομακρυσμένων πληκτρολογίων, καθώς και ο ορισμός τους ως κόμβου δικτύου ή τοπικού κόμβου. Σε μια ομάδα, είναι δυνατή η εμφάνιση μόνο συνθηκών πίνακα της ίδιας ομάδας. Ανεξάρτητα από τις ομάδες, οι κόμβοι δικτύου επιτρέπουν την εμφάνιση και το χειρισμό όλων των συνθηκών πίνακα. Οι τοπικοί κόμβοι εμφανίζουν τις συνθήκες του σχετικού πίνακα. Κατά τη δικτύωση μέσω διασυνδέσεων CAN ή/και Ethernet, οι παρακάτω τοπολογίες σύνδεσης είναι προαιρετικές: Πλεονάζον κύκλωμα μέσω CAN1 και CAN2 (έως και 32 κόμβοι) Κύκλωμα Ethernet (έως και 32 κόμβοι) Πολλαπλά κυκλώματα CAN με κεντρικό δίκτυο Ethernet και έως και 32 κόμβους Για δικτύωση με οπτικές ίνες, μπορείτε να χρησιμοποιήσετε διάφορους μετατροπείς. Για λεπτομερείς πληροφορίες σχετικά με τους κατάλληλους τύπους μετατροπέων και τα μέγιστα μήκη γραμμών, ανατρέξτε στον Οδηγό δικτύωσης FPA-5000 (διαθέσιμος για λήψη). Σημεία ανίχνευσης Οι κάρτες διεύθυνσης ενεργοποιούν τα σημεία ανίχνευσης. Το FPA-5000 διαχειρίζεται έως και 4096 σημεία ανίχνευσης. Κάθε στοιχείο και είσοδος που είναι ικανό να παράγει συναγερμό, απαιτεί σημείο ανίχνευσης. Οι είσοδοι θεωρούνται σημεία ανίχνευσης εάν έχουν προγραμματιστεί σύμφωνα με το Λογισμικό προγραμματισμού FSP-5000-RPS. Αυτό ισχύει για όλα τα κομβία αναγγελίας πυρκαγιάς και τους αυτόματους ανιχνευτές, καθώς και για τα ακόλουθα δομοστοιχεία και τις διασυνδέσεις, λόγω των εισόδων τους:

4 4 FPA 5000 με λειτουργικά δομοστοιχεία Δομοστοιχεία Σημεία ανίχνευσης Περιοχή Πιστοποίηση CZM 0004 A έως και 4 OP 0008 A έως και 8 ENO 0000 B Διασυνδέσεις απαιτεί σημείο ανίχνευσης 1 μόνο εάν έχει συνδεθεί ένα στοιχείο απελευθέρωσης FSE και έχει προγραμματιστεί μέσω του λογισμικού προγραμματισμού FSP-5000-RPS Σημεία ανίχνευσης FLM-420/4 CON έως και 2 FLM-420-8R1-S έως και 8 FLM έως και 2 FLM-420-O82-S έως και 2 FLM-420-O11 έως και 1 FLM-420-RLE-S έως και 2 Εγκρίσεις χωρών Στις παρεχόμενες επιλογές σύμφωνα με το πρότυπο EN 54 2:1997/A1:2006 περιλαμβάνονται οι εξής: Έξοδος σε συσκευές συναγερμού πυρκαγιάς Έλεγχος εξοπλισμού δρομολόγησης συναγερμού πυρκαγιάς Έξοδος σε εξοπλισμό δρομολόγησης συναγερμού πυρκαγιάς Είσοδος επιβεβαίωσης συναγερμού από τον εξοπλισμό δρομολόγησης συναγερμού πυρκαγιάς Έξοδοι σε εξοπλισμό πυροπροστασίας Τύπος εξόδου A Τύπος εξόδου B Τύπος εξόδου C Παρακολούθηση βλαβών του εξοπλισμού πυροπροστασίας Καθυστερήσεις σε εξόδους Εξαρτήσεις από περισσότερα από ένα σήματα συναγερμού Εξάρτηση τύπου A Εξάρτηση τύπου B Μετρητής συναγερμού Συνθήκη προειδοποίησης βλάβης Σήματα βλαβών από σημεία Ολική απώλεια τροφοδοσίας Έξοδος σε εξοπλισμό δρομολόγησης προειδοποίησης βλάβης Απενεργοποιημένη συνθήκη Αχρήστευση διευθυνσιοδοτούμενων σημείων Συνθήκη δοκιμής Περιοχή Πιστοποίηση Γερμανία VdS-S S BS FPA 4620/DT/2010 FPA-5000 Γερμανία VdS G FPA-5000_G DBt DBt Z (B) FSA 5000 LSN Z (E) FSA 5000 LSN Ελβετία VKF AEA FPA 5000 Ευρώπη CE FPA-5000 CPD 0786-CPD FPA 5000 Αυστρία PFB 007/BM-PSys/019 FPA-1200/5000 PFB PFB Βέλγιο BOSEC TCC /BM-PSys/020 FPA-1200/ /BM-PSys/021 FPA-5000 Πολωνία CNBOP 1793/2013 FPA-5000 Δανία DANAK FPA 5000/1200 system certifikat EN54-13 Τσεχία TZÚS FPA-5000 Ουγγαρία TMT TMT-32/2005 FPA-5000 MOE UA FPA 5000 MOE UA FPA-5000 Σιγκαπούρη PSB CLS1B FPA-5000 Προγραμματισμός Τα πρότυπα και οι οδηγίες της κάθε χώρας πρέπει να λαμβάνονται υπόψη κατά τη διάρκεια του σχεδιασμού. Πρέπει να τηρούνται οι συνθήκες σύνδεσης για τις περιφερειακές αρχές και υπηρεσίες (αστυνομία, πυροσβεστική υπηρεσία). Είναι προτιμότερο να χρησιμοποιείτε τη δημιουργία κυκλώματος λόγω της μεγαλύτερης ασφάλειας των γραμμών κυκλώματος σε σύγκριση με τις γραμμές στελεχών. Λάβετε υπόψη το όριο του συστήματος για τον αριθμό των στοιχείων LSN. Είναι δυνατό να συνδυάσετε δομοστοιχεία διασύνδεσης LSN και ανιχνευτές LSN σε έναν βρόχο ή μία γραμμή στελέχους. Για μικτή σύνδεση κλασικών στοιχείων LSN και στοιχείων βελτιωμένης έκδοσης LSN, επιτρέπονται έως και 127 στοιχεία. Οι υπάρχοντες συμβατικοί ανιχνευτές μπορούν να συνδεθούν σε ένα δομοστοιχείο CZM 0004 A. Ένα δομοστοιχείο CZM 0004 A παρέχει τέσσερις κύριες γραμμές (ζώνες) DC. Σύμφωνα με το πρότυπο EN 54-2, οι πίνακες ελέγχου με περισσότερους από 512 ανιχνευτές / κομβία αναγγελίας πρέπει να συνδέονται πλεονασματικά. Για το σκοπό αυτό, χρησιμοποιείται ένα δεύτερο βασικό περίβλημα με ένα δεύτερο ελεγκτή πίνακα MPC. Για τη λειτουργία ενός συστήματος ανίχνευσης πυρκαγιάς σύμφωνα με το πρότυπο EN 54-13, είναι απαραίτητος ο τερματισμός κάθε στελέχους και T-tap με δομοστοιχεία τέλους γραμμής (EOL). Γενικά όρια συστήματος Πίνακες/απομακρυσμένα πληκτρολόγια/ διακομιστής OPC στο δίκτυο

5 5 FPA 5000 με λειτουργικά δομοστοιχεία Βρόχος Ethernet / CAN 32 Δίαυλος CAN 8 Στοιχεία LSN Αυτόνομος πίνακας 4096 Ανά πίνακα δικτύου 2048 Συνολικό δίκτυο Όρια ανά πίνακα πυροπροστασίας Σύνολα, π.χ. ομάδα εξαίρεσης 192 Λειτουργικά δομοστοιχεία 46 Εκτυπωτής 4 Μετρητές συναγερμού (εξωτερικός, εσωτερικός, δοκιμή) Καταχωρίσεις στη βάση δεδομένων συμβάντων Διασυνδέσεις διαμόρφωσης FSP-5000-RPS (USB, COM) Μέγιστος αριθμός εξόδων (σειρήνες, στοιχεία ελέγχου κ.λπ.) που ενεργοποιούνται παράλληλα λόγω του ίδιου συμβάντος Όρια διαμόρφωσης ανά πίνακα πυροπροστασίας (FSP-5000-RPS) Χρονικά κανάλια 20 Προγράμματα ελέγχου χρόνου 19 Διαμόρφωση για μια συγκεκριμένη ημέρα 365 Επίπεδα δικαιωμάτων 4 Προφίλ χρηστών 200 Λειτουργικά δομοστοιχεία ορίων συστήματος Λειτουργικό δομοστοιχείο BCM-0000-B 8 AN 0016 A 32 LSN 0300 A 32 LSN 1500 A 11 FPE-5000-UGM 4 CZM 0004 A 32 OS 0020 A 4 OS 0232 A 4 ENO 0000 B 8 OP 0008 A 32 RMH 0002 A 32 NZM 0002 A 8 Όρια συστήματος για κάθε δομοστοιχείο LSN 0300 A Μπορούν να συνδεθούν έως και 254 στοιχεία βελτιωμένης έκδοσης LSN ή 127 κλασικά στοιχεία LSN Ρεύμα εξόδου LSN 0300 A: έως και 300 ma LSN 1500 A: έως και 1500 ma Μήκος καλωδίου LSN 0300 A: έως και 1600 m LSN 1500 A: έως και 3000 m Μπορούν να χρησιμοποιηθούν καλώδια χωρίς θωράκιση Σημείωση Χάρη στο Planning Software της Bosch, ο σχεδιασμός των πινάκων πυροπροστασίας σε συμμόρφωση με τα όρια (π.χ. όσον αφορά το μήκος καλωδίου και το τροφοδοτικό) είναι γρήγορος και εύκολος. Σημειώσεις εγκατάστασης Οι πίνακες πυροπροστασίας μπορούν να εγκατασταθούν μόνο σε στεγνούς, καθαρούς εσωτερικούς χώρους. Για να διασφαλιστεί η βέλτιστη διάρκεια ζωής των μπαταριών, ο πίνακας πυροπροστασίας θα πρέπει να λειτουργεί μόνο σε χώρους με κανονικές θερμοκρασίες. Πρέπει να λαμβάνονται υπόψη οι ακόλουθες περιβαλλοντικές συνθήκες: Επιτρεπτή θερμοκρασία περιβάλλοντος: -5 C 50 C Επιτρεπτή σχετική υγρασία: Μέγ. 95 %, χωρίς συμπύκνωση Τα στοιχεία χειρισμού και απεικόνισης θα πρέπει να βρίσκονται στο ύψος των οφθαλμών. Τα περιβλήματα τοποθέτησης σε πλαίσιο απαιτούν ελεύθερο χώρο τουλάχιστον 230 mm στα δεξιά, δίπλα στο τελευταίο περίβλημα. Ο χώρος αυτός προορίζεται για το άνοιγμα του προσαρτημένου περιβλήματος προς τα έξω, για την εκτέλεση εργασιών σύνδεσης, συντήρησης και σέρβις. Θα πρέπει να υπάρχει επαρκής χώρος κάτω από τον πίνακα ελέγχου και δίπλα από αυτόν, για οποιεσδήποτε πιθανές επεκτάσεις, π.χ. για ένα πρόσθετο τροφοδοτικό ή περίβλημα επέκτασης. Μην χρησιμοποιείτε συσκευές που παρουσιάζουν συμπύκνωση. Χρησιμοποιείτε μόνο τα υλικά στερέωσης που προβλέπονται από την BOSCH ST. Διαφορετικά, η αντοχή σε παρεμβολές δεν μπορεί να είναι εγγυημένη. Σε περίπτωση σύνδεσης σε ένα Σύστημα κτιριακής διαχείρισης (Σύστημα κτιριακής ενσωμάτωσης BS της Bosch) μέσω Ethernet και ενός διακομιστή OPC, επαληθεύστε με τον υπεύθυνο διαχειριστή του δικτύου ότι, σε περίπτωση που το δίκτυο εκτείνεται σε πολλά κτίρια, RML 0008 A 32

6 6 FPA 5000 με λειτουργικά δομοστοιχεία το δίκτυο είναι σχεδιασμένο για συνδέσεις διαμέσου πολλαπλών κτιρίων (π.χ. δεν υπάρχει παρεμβολή από διαφορετικά δυναμικά στη σύνδεση γείωσης), όλοι οι χρήστες έχουν εκχωρηθεί στο δίκτυο. Τεχνικά στοιχεία Γενικά όρια συστήματος Πίνακες/απομακρυσμένα πληκτρολόγια/ διακομιστής OPC στο δίκτυο Βρόχος Ethernet / CAN 32 Δίαυλος CAN 8 Στοιχεία LSN Αυτόνομος πίνακας 4096 Ανά πίνακα δικτύου 2048 Συνολικό δίκτυο Πληροφορίες παραγγελίας Δομοστοιχείο ελεγκτή μπαταρίας BCM-0000-B παρακολουθεί την τροφοδοσία του πίνακα πυροπροστασίας και τη φόρτιση των μπαταριών Αρ. παραγγελίας BCM-0000-B AN 0016 A Δομοστοιχείο ενδείξεων εμφανίζει την κατάσταση των 16 ξεχωριστά προγραμματιζόμενων σημείων ανίχνευσης Αρ. παραγγελίας AN 0016 A LSN 0300 A Δομοστοιχείο LSN improved των 300 ma για τη σύνδεση ενός βρόχου LSN με έως και 254 στοιχεία LSN improved ή 127 στοιχεία LSN classic, με μέγιστο ρεύμα γραμμής 300 ma Αρ. παραγγελίας LSN 0300 A LSN 1500 A Βελτιωμένο δομοστοιχείο LSN 1500 ma για τη σύνδεση ενός κυκλώματος LSN με έως και 254 βελτιωμένα στοιχεία LSN με μέγιστο ρεύμα γραμμής 1500 ma ή έως και 127 κλασικά στοιχεία LSN με μέγιστο ρεύμα γραμμής 300 ma. Αρ. παραγγελίας LSN 1500 A FPE 5000 UGM Δομοστοιχείο διασύνδεσης για τη σύνδεση των πινάκων πυρανίχνευσης FPA 5000 και FPA-1200 σε υπερτασσόμενα συστήματα (UGM 2020, FAT 2002/RE, FSM 2000) Αρ. παραγγελίας FPE-5000-UGM CZM 0004 A Συμβατικό δομοστοιχείο 4 ζωνών για τη σύνδεση συμβατικών περιφερειακών, παρέχει τέσσερις παρακολουθούμενες συμβατικές γραμμές Αρ. παραγγελίας CZM 0004 A OS 0020 A Δομοστοιχείο επικοινωνίας 20 ma παρέχει μία διασύνδεση για καθένα από τα S20 και RS232 Αρ. παραγγελίας OS 0020 A OS 0232 A Δομοστοιχείο επικοινωνίας RS232 για τη σύνδεση δύο συσκευών, π.χ. φωνητικό σύστημα συναγερμού Plena, φορητός υπολογιστής ή εκτυπωτής, μέσω δύο ανεξάρτητων σειριακών διασυνδέσεων Αρ. παραγγελίας OS 0232 A ENO 0000 B Δομοστοιχείο διεπαφής σέρβις πυροπροστασίας για τη σύνδεση εξοπλισμού πυροσβεστικής υπηρεσίας σύμφωνα με DN Αρ. παραγγελίας ENO 0000 B CPA 0000 A Σετ καλωδίων AT 2000 Χρησιμοποιείται για τη σύνδεση ενός AT 2000 στο MPC και στο ENO 0000 B. Αρ. παραγγελίας CPA 0000 A OP 0008 A Δομοστοιχείο εισόδων/εξόδων για επιμέρους οθόνες ή ευέλικτη σύνδεση διάφορων ηλεκτρικών συσκευών, παρέχοντας οκτώ ανεξάρτητες ψηφιακές εισόδους και οκτώ εξόδους ανοικτού συλλέκτη Αρ. παραγγελίας OP 0008 A RML 0008 A Δομοστοιχείο ρελέ παρέχει 8 ρελέ με μεταλλαγή επαφής (τύπου C) για χαμηλή τάση Αρ. παραγγελίας RML 0008 A RMH 0002 A Δομοστοιχείο ρελέ παρέχει 2 ρελέ με μεταλλαγή επαφής (τύπου C) για υψηλή τάση, για παρακολουθούμενη σύνδεση εξωτερικών στοιχείων με ανάδραση Αρ. παραγγελίας RMH 0002 A Δομοστοιχείο ζώνης εφαρμογής ειδοποίησης NZM 0002 A για τη σύνδεση 2 ξεχωριστών γραμμών ζώνης εφαρμογής ειδοποίησης, παρέχει 2 παρακολουθούμενες κύριες γραμμές Αρ. παραγγελίας NZM 0002 A Αξεσουάρ υλικού FLM-320-EOL2W Συμβατικό δισύρματο δομοστοιχείο τέλους γραμμής για τερματισμό συμβατικών γραμμών σύμφωνα με EN Αρ. παραγγελίας FLM-320-EOL2W FLM-420-EOL2W-W Δομοστοιχείο τέλους γραμμής LSN για τον τερματισμό στελεχών LSN ή T-tap σύμφωνα με το πρότυπο EN Αρ. παραγγελίας FLM-420-EOL2W-W FDP 0001 A Κάλυμμα πρόσοψης Για τις διαθέσιμες υποδοχές δομοστοιχείων Αρ. παραγγελίας FDP 0001 A

7 7 FPA 5000 με λειτουργικά δομοστοιχεία PSK 0001 A Ταινίες ετικετών, μεγάλες 20 φύλλα το καθένα με 6 ταινίες, εκτυπώσιμες, για τα λειτουργικά δομοστοιχεία BCM 0000 B, LSN 0300 A, LSN 1500 A, CZM 0004 A, NZM 0002 A, RMH 0002 A, CTM 0002 A και ENO 0000 B Αρ. παραγγελίας PSK 0001 A PSL 0001 A Ταινίες ετικετών, μικρές 20 φύλλα των 10 ταινιών το καθένα, εκτυπώσιμες, για το AN 0016 A Δομοστοιχείο Αναγγελίας Αρ. παραγγελίας PSL 0001 A Εκπροσωπούμενη από: Erope, Middle East, Africa: Bosch Secrity Systems B.V. P.O. Box JB Eindhoven, The Netherlands Phone: emea.secritysystems@bosch.com emea.boschsecrity.com Germany: Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring Grasbrnn Germany BRobert Bosch S.A Υπόκειται σε αλλαγές και ενδεχόμενα σφάλματα el, V29, 13. Οκτ 2016
