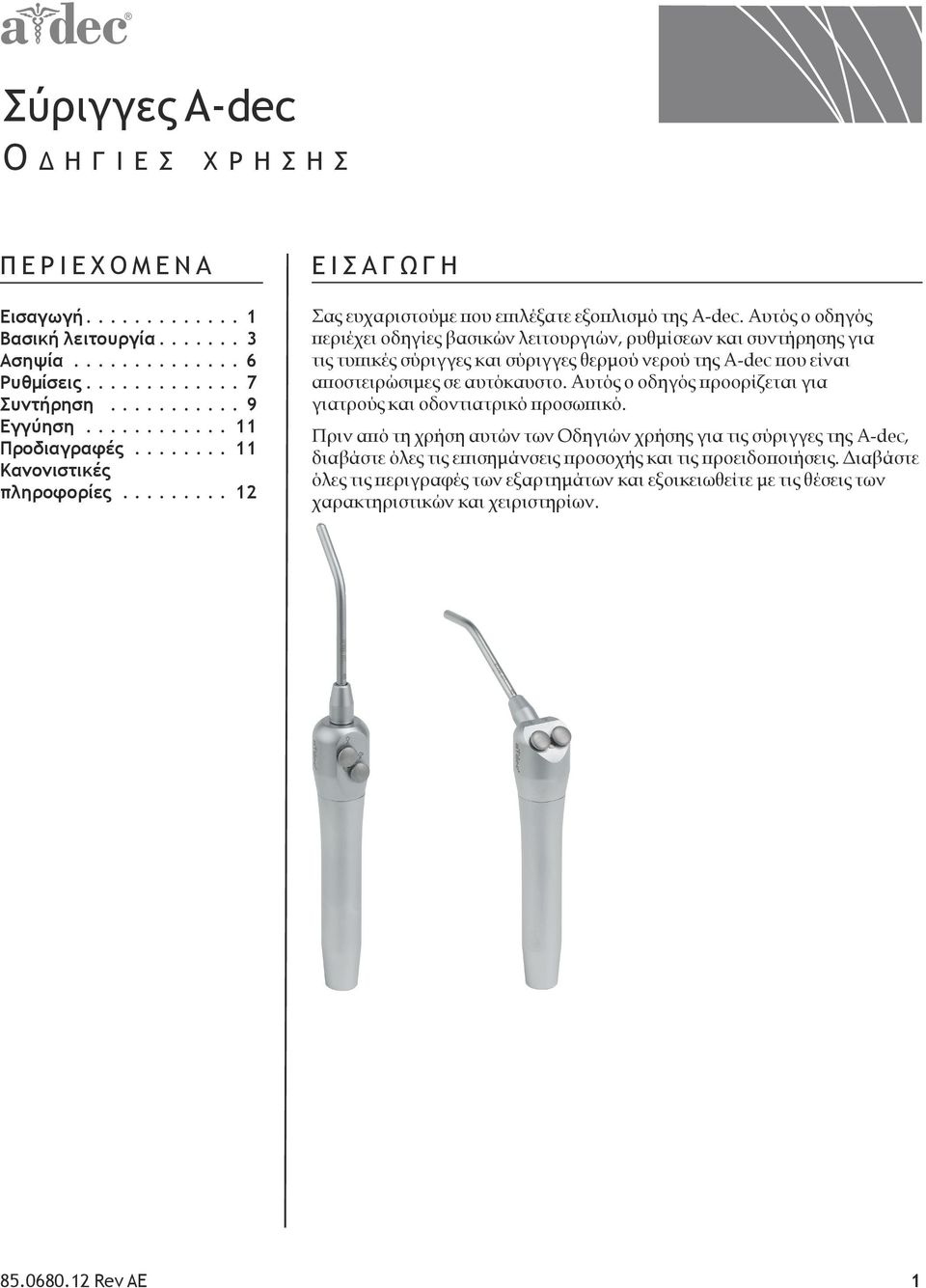

1 Σύριγγες A-dec Ο δ η γ ί ε ς χ ρ ή σ η ς ΠΕΡΙΕΧΌΜΕΝΑ Εισαγωγή....1 Βασική λειτουργία....3 Ασηψία...6 Ρυθμίσεις....7 Συντήρηση...9 Εγγύηση Προδιαγραφές Κανονιστικές πληροφορίες ΕΙΣΑΓΩΓΉ Σας ευχαριστούμε που επιλέξατε εξοπλισμό της A-dec. Αυτός ο οδηγός περιέχει οδηγίες βασικών λειτουργιών, ρυθμίσεων και συντήρησης για τις τυπικές σύριγγες και σύριγγες θερμού νερού της A-dec που είναι αποστειρώσιμες σε αυτόκαυστο. Αυτός ο οδηγός προορίζεται για γιατρούς και οδοντιατρικό προσωπικό. Πριν από τη χρήση αυτών των Οδηγιών χρήσης για τις σύριγγες της A-dec, διαβάστε όλες τις επισημάνσεις προσοχής και τις προειδοποιήσεις. Διαβάστε όλες τις περιγραφές των εξαρτημάτων και εξοικειωθείτε με τις θέσεις των χαρακτηριστικών και χειριστηρίων Rev AE 1

2 Σύριγγες A-dec - Οδηγίες χρήσης Χαρακτηριστικά Η σύριγγα της A-dec που είναι αποστειρώσιμη σε αυτόκαυστο, είναι μια τρίοδη σύριγγα αέρα και νερού με κατοχυρωμένο με ευρεσιτεχνία, αποστειρώσιμο σε αυτόκαυστο, σύστημα μύτης ταχείας αποσύνδεσης. Εικόνα 1. Χαρακτηριστικά αποστειρώσιμων σε αυτόκαυστο συρίγγων B Γ A E Δ Στοιχείο Περιγραφή Υποστηρικτικές οδηγίες χρήσης Α Συγκρότημα εξαρτήματος συγκράτησης μύτης σύριγγας «Συγκρότημα εξαρτήματος συγκράτησης μύτης σύριγγας» στη σελίδα 4 Β Μύτη της σύριγγας «Μύτη σύριγγας A-dec» στη σελίδα 3 Γ Αριθμός παρτίδας «Εξυπηρέτηση πελατών» παρακάτω Δ Κουμπί αέρα «Λειτουργίες νερού, αέρα και ψεκασμού» στη σελίδα 3 Ε Κουμπί νερού «Λειτουργίες νερού, αέρα και ψεκασμού» στη σελίδα 3 Εξυπηρέτηση πελατών Για πληροφορίες σέρβις, επικοινωνήστε με τον τοπικό, εξουσιοδοτημένο αντιπρόσωπο της A-dec. Όταν καλείτε το τμήμα εξυπηρέτησης πελατών της A-dec, να έχετε πρόχειρο τον αριθμό παρτίδας για το προϊόν. Ο αριθμός παρτίδας αναγράφεται πάνω στη σύριγγα ή στο εξάρτημα συγκράτησης της μύτης της σύριγγας, με τη μορφή «έτος, μήνας» Rev AE

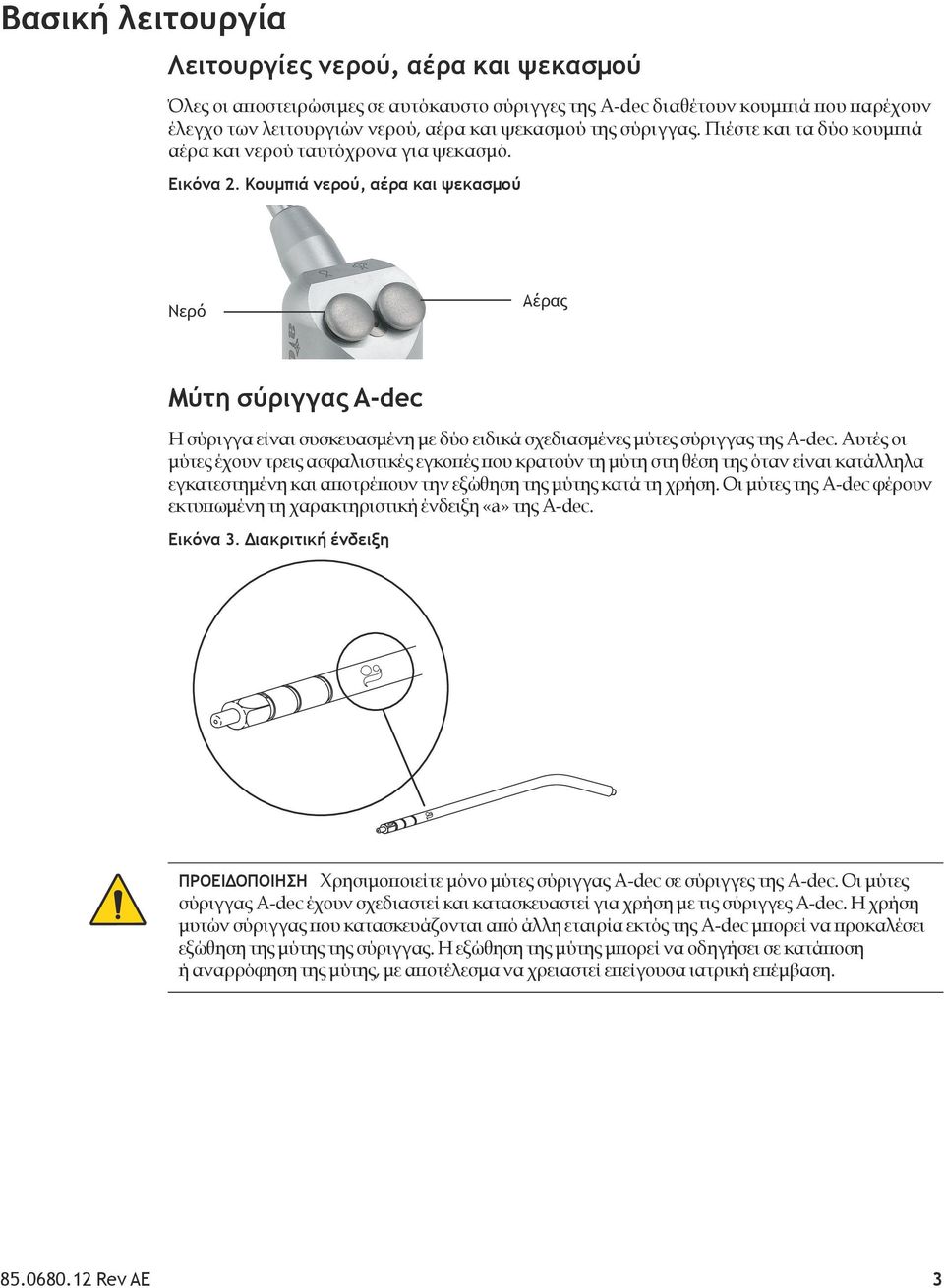

3 Βασική λειτουργία Λειτουργίες νερού, αέρα και ψεκασμού Όλες οι αποστειρώσιμες σε αυτόκαυστο σύριγγες της A-dec διαθέτουν κουμπιά που παρέχουν έλεγχο των λειτουργιών νερού, αέρα και ψεκασμού της σύριγγας. Πιέστε και τα δύο κουμπιά αέρα και νερού ταυτόχρονα για ψεκασμό. Εικόνα 2. Κουμπιά νερού, αέρα και ψεκασμού Νερό Αέρας Μύτη σύριγγας A-dec Η σύριγγα είναι συσκευασμένη με δύο ειδικά σχεδιασμένες μύτες σύριγγας της A-dec. Αυτές οι μύτες έχουν τρεις ασφαλιστικές εγκοπές που κρατούν τη μύτη στη θέση της όταν είναι κατάλληλα εγκατεστημένη και αποτρέπουν την εξώθηση της μύτης κατά τη χρήση. Οι μύτες της A-dec φέρουν εκτυπωμένη τη χαρακτηριστική ένδειξη «a» της A-dec. Εικόνα 3. Διακριτική ένδειξη ΠΡΟΕΙΔΟΠΟΙΗΣΗ Χρησιμοποιείτε μόνο μύτες σύριγγας A-dec σε σύριγγες της A-dec. Οι μύτες σύριγγας A-dec έχουν σχεδιαστεί και κατασκευαστεί για χρήση με τις σύριγγες A-dec. Η χρήση μυτών σύριγγας που κατασκευάζονται από άλλη εταιρία εκτός της A-dec μπορεί να προκαλέσει εξώθηση της μύτης της σύριγγας. Η εξώθηση της μύτης μπορεί να οδηγήσει σε κατάποση ή αναρρόφηση της μύτης, με αποτέλεσμα να χρειαστεί επείγουσα ιατρική επέμβαση Rev AE 3

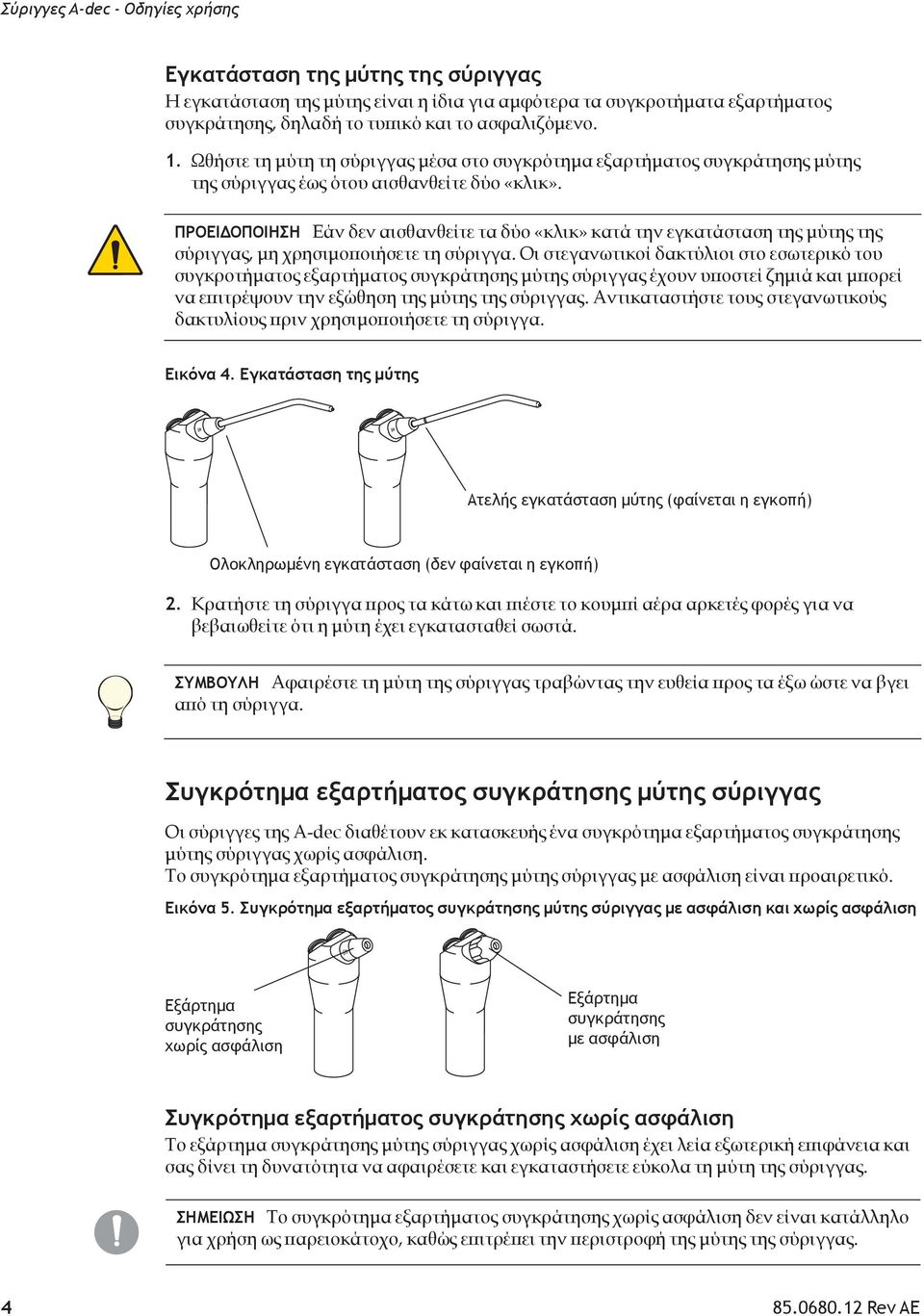

4 Σύριγγες A-dec - Οδηγίες χρήσης Εγκατάσταση της μύτης της σύριγγας Η εγκατάσταση της μύτης είναι η ίδια για αμφότερα τα συγκροτήματα εξαρτήματος συγκράτησης, δηλαδή το τυπικό και το ασφαλιζόμενο. 1. Ωθήστε τη μύτη τη σύριγγας μέσα στο συγκρότημα εξαρτήματος συγκράτησης μύτης της σύριγγας έως ότου αισθανθείτε δύο «κλικ». ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εάν δεν αισθανθείτε τα δύο «κλικ» κατά την εγκατάσταση της μύτης της σύριγγας, μη χρησιμοποιήσετε τη σύριγγα. Οι στεγανωτικοί δακτύλιοι στο εσωτερικό του συγκροτήματος εξαρτήματος συγκράτησης μύτης σύριγγας έχουν υποστεί ζημιά και μπορεί να επιτρέψουν την εξώθηση της μύτης της σύριγγας. Αντικαταστήστε τους στεγανωτικούς δακτυλίους πριν χρησιμοποιήσετε τη σύριγγα. Εικόνα 4. Εγκατάσταση της μύτης Ατελής εγκατάσταση μύτης (φαίνεται η εγκοπή) Ολοκληρωμένη εγκατάσταση (δεν φαίνεται η εγκοπή) 2. Κρατήστε τη σύριγγα προς τα κάτω και πιέστε το κουμπί αέρα αρκετές φορές για να βεβαιωθείτε ότι η μύτη έχει εγκατασταθεί σωστά. ΣΥΜΒΟΥΛΗ Αφαιρέστε τη μύτη της σύριγγας τραβώντας την ευθεία προς τα έξω ώστε να βγει από τη σύριγγα. Συγκρότημα εξαρτήματος συγκράτησης μύτης σύριγγας Οι σύριγγες της A-dec διαθέτουν εκ κατασκευής ένα συγκρότημα εξαρτήματος συγκράτησης μύτης σύριγγας χωρίς ασφάλιση. Το συγκρότημα εξαρτήματος συγκράτησης μύτης σύριγγας με ασφάλιση είναι προαιρετικό. Εικόνα 5. Συγκρότημα εξαρτήματος συγκράτησης μύτης σύριγγας με ασφάλιση και χωρίς ασφάλιση Εξάρτημα συγκράτησης χωρίς ασφάλιση Εξάρτημα συγκράτησης με ασφάλιση Συγκρότημα εξαρτήματος συγκράτησης χωρίς ασφάλιση Το εξάρτημα συγκράτησης μύτης σύριγγας χωρίς ασφάλιση έχει λεία εξωτερική επιφάνεια και σας δίνει τη δυνατότητα να αφαιρέσετε και εγκαταστήσετε εύκολα τη μύτη της σύριγγας. ΣΗΜΕΙΩΣΗ Το συγκρότημα εξαρτήματος συγκράτησης χωρίς ασφάλιση δεν είναι κατάλληλο για χρήση ως παρειοκάτοχο, καθώς επιτρέπει την περιστροφή της μύτης της σύριγγας Rev AE

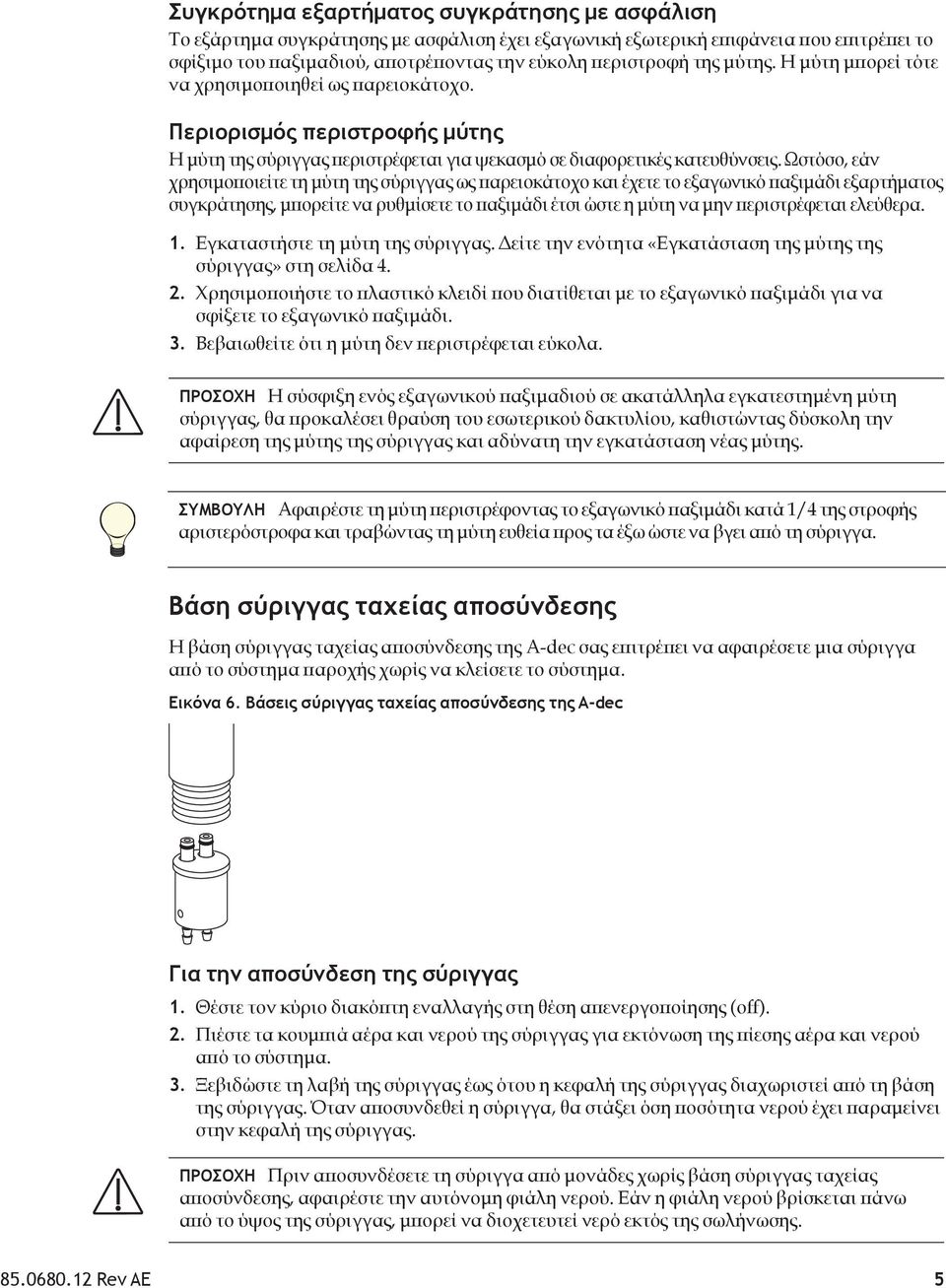

5 Συγκρότημα εξαρτήματος συγκράτησης με ασφάλιση Το εξάρτημα συγκράτησης με ασφάλιση έχει εξαγωνική εξωτερική επιφάνεια που επιτρέπει το σφίξιμο του παξιμαδιού, αποτρέποντας την εύκολη περιστροφή της μύτης. Η μύτη μπορεί τότε να χρησιμοποιηθεί ως παρειοκάτοχο. Περιορισμός περιστροφής μύτης Η μύτη της σύριγγας περιστρέφεται για ψεκασμό σε διαφορετικές κατευθύνσεις. Ωστόσο, εάν χρησιμοποιείτε τη μύτη της σύριγγας ως παρειοκάτοχο και έχετε το εξαγωνικό παξιμάδι εξαρτήματος συγκράτησης, μπορείτε να ρυθμίσετε το παξιμάδι έτσι ώστε η μύτη να μην περιστρέφεται ελεύθερα. 1. Εγκαταστήστε τη μύτη της σύριγγας. Δείτε την ενότητα «Εγκατάσταση της μύτης της σύριγγας» στη σελίδα Χρησιμοποιήστε το πλαστικό κλειδί που διατίθεται με το εξαγωνικό παξιμάδι για να σφίξετε το εξαγωνικό παξιμάδι. 3. Βεβαιωθείτε ότι η μύτη δεν περιστρέφεται εύκολα. ΠΡΟΣΟΧΗ Η σύσφιξη ενός εξαγωνικού παξιμαδιού σε ακατάλληλα εγκατεστημένη μύτη σύριγγας, θα προκαλέσει θραύση του εσωτερικού δακτυλίου, καθιστώντας δύσκολη την αφαίρεση της μύτης της σύριγγας και αδύνατη την εγκατάσταση νέας μύτης. ΣΥΜΒΟΥΛΗ Αφαιρέστε τη μύτη περιστρέφοντας το εξαγωνικό παξιμάδι κατά 1/4 της στροφής αριστερόστροφα και τραβώντας τη μύτη ευθεία προς τα έξω ώστε να βγει από τη σύριγγα. Βάση σύριγγας ταχείας αποσύνδεσης Η βάση σύριγγας ταχείας αποσύνδεσης της A-dec σας επιτρέπει να αφαιρέσετε μια σύριγγα από το σύστημα παροχής χωρίς να κλείσετε το σύστημα. Εικόνα 6. Βάσεις σύριγγας ταχείας αποσύνδεσης της A-dec Για την αποσύνδεση της σύριγγας 1. Θέστε τον κύριο διακόπτη εναλλαγής στη θέση απενεργοποίησης (off). 2. Πιέστε τα κουμπιά αέρα και νερού της σύριγγας για εκτόνωση της πίεσης αέρα και νερού από το σύστημα. 3. Ξεβιδώστε τη λαβή της σύριγγας έως ότου η κεφαλή της σύριγγας διαχωριστεί από τη βάση της σύριγγας. Όταν αποσυνδεθεί η σύριγγα, θα στάξει όση ποσότητα νερού έχει παραμείνει στην κεφαλή της σύριγγας. ΠΡΟΣΟΧΗ Πριν αποσυνδέσετε τη σύριγγα από μονάδες χωρίς βάση σύριγγας ταχείας αποσύνδεσης, αφαιρέστε την αυτόνομη φιάλη νερού. Εάν η φιάλη νερού βρίσκεται πάνω από το ύψος της σύριγγας, μπορεί να διοχετευτεί νερό εκτός της σωλήνωσης Rev AE 5

6 Σύριγγες A-dec - Οδηγίες χρήσης Σύριγγες θερμού νερού της A-dec Η σύριγγα θερμού νερού της A-dec παρέχει θερμό νερό στη στοματική κοιλότητα, εξαλείφοντας τη δυσφορία που μπορεί να προκληθεί από τον ψεκασμό ψυχρού νερού σε ευαίσθητους ιστούς. Τα συστήματα παροχής A-dec 300 και A-dec 500 και ο εξοπλισμός βοηθού χρησιμοποιούν σωλήνα σύριγγας που θερμαίνεται από συρμάτινη αντίσταση και διαθέτουν πέντε ρυθμίσεις θερμοκρασίας. Τα συστήματα παροχής Cascade καθώς και παλαιότερα συστήματα παροχής και κιβώτια στύλου, χρησιμοποιούν θερμαντήρα νερού συνδεδεμένο στο δίκτυο υδροδότησης και σωλήνα σύριγγας που θερμαίνονται μέσω συρμάτινων αντιστάσεων. Η θερμοκρασία του νερού σε ένα σύστημα παροχής Cascade ή παλαιότερο, δεν είναι ρυθμιζόμενη. Για ρύθμιση της θερμοκρασίας, δείτε την ενότητα «Θερμοκρασία» στη σελίδα 8. Εικόνα 7. Θερμαντήρας νερού χαμηλής τάσης, συνδεδεμένος στο δίκτυο υδροδότησης, για το Cascade και παλαιότερα συστήματα παροχής Ασηψία Όλες οι μύτες συρίγγων θεωρούνται κρίσιμα αντικείμενα και πρέπει να αποστειρώνονται δια θερμότητας μετά από κάθε χρήση. Η A-dec έχει σχεδιάσει σύριγγες και μύτης συρίγγων που μπορούν να αποστειρωθούν σε αυτόκαυστο ή δια θερμότητας. Αφαιρέστε τις σύριγγες και τις μύτης συρίγγων από το σύστημα παροχής, για αποστείρωση. Αποσύνδεση της σύριγγας 1. Θέστε τον κύριο διακόπτη εναλλαγής στη θέση απενεργοποίησης (off). 2. Πιέστε τα κουμπιά αέρα και νερού της σύριγγας για εκτόνωση της πίεσης αέρα και νερού από το σύστημα. 3. Ξεβιδώστε τη λαβή της σύριγγας έως ότου η κεφαλή της σύριγγας διαχωριστεί από τη βάση της σύριγγας. Όταν αποσυνδεθεί η σύριγγα, θα στάξει όση ποσότητα νερού έχει παραμείνει στην κεφαλή της σύριγγας. Προκαταρκτικός καθαρισμός Προβείτε σε προκαταρκτικό καθαρισμό της σύριγγας και των μυτών πριν την αποστείρωση. 1. Βουρτσίστε απαλά τα σπειρώματα της σύριγγας με βούρτσα από νάιλον ή μεταλλικές τρίχες. 2. Αφαιρέστε τη μύτη από τη σύριγγα. 3. Βυθίστε τη μύτη σε διάλυμα σταθεροποίησης έως ότου να είναι έτοιμη για καθαρισμό με υπερήχους. 4. Καθαρίστε τη μύτη με υπερήχους ακολουθώντας τις οδηγίες του κατασκευαστή της συσκευής υπερήχων. 5. Ξεπλύνετε κάθε ποσότητα καθαριστικών από τη σύριγγα και τη μύτη της πριν την αποστείρωση Rev AE

7 Αποστείρωση Ακολουθήστε αυτά τα βήματα για την αποστείρωση της σύριγγας και της μύτης της σύριγγας: 1. Ξεπλύνετε τη σύριγγα και τις μύτες της σύριγγας με καθαρό νερό. 2. Ξεπλύνετε τις μύτες με ισοπροπυλική αλκοόλη ή σε διάλυμα Harvey's Vapo-Steril. 3. Αποστειρώστε δια θερμότητας τη σύριγγα και τη μύτη της σύριγγας με χρήση αυτόκαυστου ατμού για τουλάχιστον 4 λεπτά σε θερμοκρασία παραμονής 134 C (273 F). ΠΡΟΣΟΧΗ Η αποστείρωση του εξοπλισμού σε υψηλότερες θερμοκρασίες μειώνει τη διάρκεια ζωής των στεγανωτικών δακτυλίων. Ρυθμίσεις Οι σύριγγες A-dec είναι ρυθμιζόμενες για τη ροή αέρα και νερού. Οι σύριγγες θερμού νερού της A-dec για τα προϊόντα A-dec 300 και A-dec 500 διαθέτουν επίσης ρυθμιστή θερμοκρασίας. Ροή αέρα και νερού Η A-dec χρησιμοποιεί τρεις διαφορετικές μεθόδους για τη ρύθμιση ροής αέρα και νερού της σύριγγας. Χρησιμοποιήστε τον παρακάτω πίνακα για αναγνώριση της θέσης και μεθόδου ρύθμισης του συστήματος παροχής A-dec, ή του εξοπλισμού βοηθού. Πίνακας 1. Θέση και μέθοδοι ελέγχου ροής Μοντέλο Θέση ελέγχου ροής Μέθοδος ρύθμισης Συστήματα παροχής A-dec 300, 532, 533, 541 και 542 Εξοπλισμός βοηθού στο εξάρτημα προσαρμογής πλάτης A-dec 300 Εξοπλισμός βοηθού στην πλευρά υποστήριξης A-dec 300 Συστήματα παροχής Radius 2122 και 2132 Εξοπλισμός βοηθού A-dec 551 Εξοπλισμός βοηθού Radius 7115 Εξοπλισμός βοηθού Radius 7285 Συστήματα παροχής Cascade 2140 και 2150 Κεφαλή ελέγχου και κέντρο ελέγχου (541/542) Περιοχή τροφοδοτικού Κέντρο υποστήριξης Κεφαλή ελέγχου Βραχίονας ανύψωσης της έδρας Βραχίονας ανύψωσης της έδρας Περίβλημα υποστήριξης πτυελοδοχείου Κεφαλή ελέγχου Βαλβίδα ρύθμισης ροής Βαλβίδα ρύθμισης ροής Βαλβίδα ρύθμισης ροής Βαλβίδες ελέγχου ροής εντός του συγκροτήματος ελέγχου Βαλβίδα ρύθμισης ροής Βαλβίδα ρύθμισης ροής Βαλβίδα ρύθμισης ροής Βαλβίδες ελέγχου ροής εντός του συγκροτήματος ελέγχου Εξοπλισμός βοηθού Cascade Κιβώτιο στύλου Βαλβίδα ρύθμισης ροής Rev AE 7

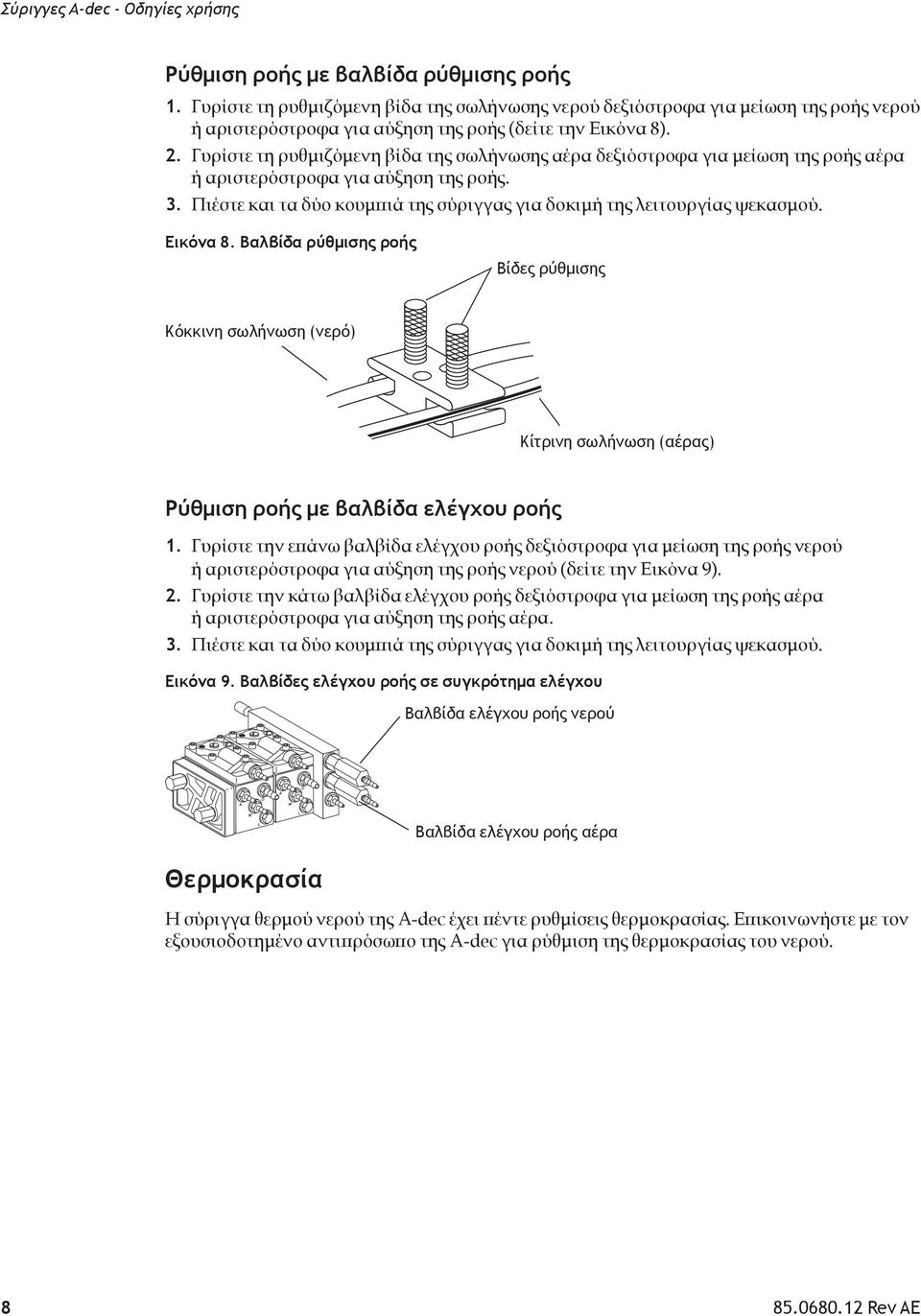

8 Σύριγγες A-dec - Οδηγίες χρήσης Ρύθμιση ροής με βαλβίδα ρύθμισης ροής 1. Γυρίστε τη ρυθμιζόμενη βίδα της σωλήνωσης νερού δεξιόστροφα για μείωση της ροής νερού ή αριστερόστροφα για αύξηση της ροής (δείτε την Εικόνα 8). 2. Γυρίστε τη ρυθμιζόμενη βίδα της σωλήνωσης αέρα δεξιόστροφα για μείωση της ροής αέρα ή αριστερόστροφα για αύξηση της ροής. 3. Πιέστε και τα δύο κουμπιά της σύριγγας για δοκιμή της λειτουργίας ψεκασμού. Εικόνα 8. Βαλβίδα ρύθμισης ροής Βίδες ρύθμισης Κόκκινη σωλήνωση (νερό) Κίτρινη σωλήνωση (αέρας) Ρύθμιση ροής με βαλβίδα ελέγχου ροής 1. Γυρίστε την επάνω βαλβίδα ελέγχου ροής δεξιόστροφα για μείωση της ροής νερού ή αριστερόστροφα για αύξηση της ροής νερού (δείτε την Εικόνα 9). 2. Γυρίστε την κάτω βαλβίδα ελέγχου ροής δεξιόστροφα για μείωση της ροής αέρα ή αριστερόστροφα για αύξηση της ροής αέρα. 3. Πιέστε και τα δύο κουμπιά της σύριγγας για δοκιμή της λειτουργίας ψεκασμού. Εικόνα 9. Βαλβίδες ελέγχου ροής σε συγκρότημα ελέγχου Βαλβίδα ελέγχου ροής νερού Θερμοκρασία Βαλβίδα ελέγχου ροής αέρα Η σύριγγα θερμού νερού της A-dec έχει πέντε ρυθμίσεις θερμοκρασίας. Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της A-dec για ρύθμιση της θερμοκρασίας του νερού Rev AE

9 Συντήρηση Η σύριγγα είναι σχεδιασμένη για εύκολη συντήρηση στο οδοντιατρείο. Τα εξαρτήματα της σύριγγας που υπόκεινται σε φθορά υπό φυσιολογική χρήση, διατίθενται σε ένα κιτ επισκευής σύριγγας το οποίο μπορείτε να παραγγείλετε από τον εξουσιοδοτημένο αντιπρόσωπο της A-dec. Η σωστή φροντίδα και συντήρηση της σύριγγας A-dec είναι κρίσιμη για την εξασφάλιση της ασφάλειας των ασθενών σας και της αξιοπιστίας αυτού του εργαλείου ακριβείας. Χρησιμοποιείτε μόνο λιπαντικό σιλικόνης της A-dec Χρησιμοποιήστε το λιπαντικό σιλικόνης της A-dec μόνο για τη λίπανση των συγκροτημάτων κουμπιών της σύριγγας και των στεγανωτικών δακτυλίων που χρησιμοποιούνται στο συγκρότημα εξαρτήματος μύτης της σύριγγας. ΠΡΟΣΟΧΗ Η χρήση λιπαντικών με βάση το πετρέλαιο (τζελ, κρέμες ή λοσιόν), προκαλούν τη διόγκωση των στεγανωτικών δακτυλίων στη σύριγγα ή/και τη σταδιακή φθορά τους, με αποτέλεσμα βλάβη ή καταστροφή της σύριγγας. Ανταλλακτικά εξαρτήματα της A-dec Τα ανταλλακτικά της A-dec έχουν σχεδιαστεί με ακρίβεια για τη σύριγγα της A-dec και εξασφαλίζουν τη σωστή λειτουργία της σύριγγας. Ως μέσο προληπτικής συντήρησης, η A-dec συνιστά την αντικατάσταση των δύο εσωτερικών στεγανωτικών δακτυλίων (Α/Ε ) και του μικρού στεγανωτικού δακτυλίου (Α/Ε ) στο συγκρότημα εξαρτήματος μύτης της σύριγγας, τουλάχιστον μία φορά το χρόνο. Λιπάνετε τους στεγανωτικούς δακτυλίους με λιπαντικό σιλικόνης της A-dec (Α/Ε ) κατά τη στιγμή της αντικατάστασής τους. Εικόνα 10. Στεγανωτικοί δακτύλιοι συγκροτήματος παξιμαδιού εξαρτήματος συγκράτησης σύριγγας. Μικρός στεγανωτικός δακτύλιος Εσωτερικοί στεγανωτικοί δακτύλιοι Rev AE 9

10 Σύριγγες A-dec - Οδηγίες χρήσης Επίλυση προβλημάτων Χρησιμοποιήστε τον πίνακα επίλυσης προβλημάτων για την αναγνώριση και επίλυση προβλημάτων με τη σύριγγα: Πίνακας 2. Επίλυση προβλημάτων Πρόβλημα Πιθανή αιτία Ενέργεια Η σύριγγα παρουσιάζει διαρροή αέρα ή νερού από κάποιο κουμπί Η μύτη της σύριγγας στάζει όταν η σύριγγα δεν είναι σε λειτουργία Όταν πιέζεται το κουμπί αέρα, ψεκάζεται μια μικρή ποσότητα νερού από τη μύτη Παρουσιάζεται διαρροή νερού και αέρα από τη λαβή της σύριγγας Παρουσιάζεται διαρροή αέρα από το επάνω μέρος του συγκροτήματος εξαρτήματος συγκράτησης μύτης Η μύτη της σύριγγας είναι δύσκολο να εγκατασταθεί Παρουσιάζεται διαρροή νερού από τη βάση του συγκροτήματος εξαρτήματος συγκράτησης της μύτης Η μύτη της σύριγγας είναι χαλαρή στο συγκρότημα εξαρτήματος συγκράτησης Ελαττωματικοί στεγανωτικοί δακτύλιοι στο κουμπί Ελαττωματικοί στεγανωτικοί δακτύλιοι στα κουμπιά νερού Η μύτη σύριγγας έχει εγκατασταθεί ακατάλληλα ή έχει υποστεί ζημιά. Η λαβή της σύριγγας δεν είναι σφιχτά συνδεδεμένη στη σύριγγα Οι στεγανωτικοί δακτύλιοι στη βάση έχουν υποστεί ζημιά Η μύτη της σύριγγας έχει υποστεί ζημιά Οι εσωτερικοί στεγανωτικοί δακτύλιοι του εξαρτήματος συγκράτησης έχουν υποστεί ζημιά Οι εσωτερικοί στεγανωτικοί δακτύλιοι του εξαρτήματος συγκράτησης έχουν λιπανθεί με λιπαντικό με βάση το πετρέλαιο. Το συγκρότημα εξαρτήματος συγκράτησης της μύτης έχει υποστεί ζημιά Η μύτη δεν έχει εγκατασταθεί πλήρως Ο μικρός στεγανωτικός δακτύλιος στο συγκρότημα εξαρτήματος συγκράτησης έχει καταστραφεί Χρησιμοποιείται μύτη σύριγγας που δεν είναι της A-dec Οι στεγανωτικοί δακτύλιοι του εξαρτήματος συγκράτησης έχουν φθαρεί ή υποστεί ζημιά Αντικαταστήστε το συγκρότημα κουμπιών (Α/Ε ) Αντικαταστήστε το κουμπί νερού (Α/Ε ) Βγάλτε τη μύτη της σύριγγας και ξαναβάλτε τη σωστά. Αντικαταστήστε τη μύτη της σύριγγας εάν συνεχίζει να παρουσιάζει διαρροή Σφίξτε τη λαβή της σύριγγας στη σύριγγα Αντικαταστήστε τους στεγανωτικούς δακτυλίους (Α/Ε ) στη βάση και λιπάνετε με λιπαντικό σιλικόνης της A-dec Αντικαταστήστε με νέα μύτη (Α/Ε ). Αντικαταστήστε τους δύο εσωτερικούς στεγανωτικούς δακτυλίους (Α/Ε ) του συγκροτήματος εξαρτήματος συγκράτησης Αντικαταστήστε τους στεγανωτικούς δακτυλίους (Α/Ε ) και αφαιρέστε κάθε ποσότητα λιπαντικού από το εξάρτημα συγκράτησης. Χρησιμοποιήστε λιπαντικό σιλικόνης της A-dec στους νέους στεγανωτικούς δακτυλίους Αντικαταστήστε τη μονάδα συγκράτησης μύτης (χωρίς ασφάλιση - Α/Ε , με ασφάλιση Α/Ε ) Πιέστε τη μύτη πλήρως στη θέση της ώστε να συγκαλύπτεται η τρίτη εγκοπή Αντικαταστήστε το στεγανωτικό δακτύλιο ή αντικαταστήστε το συγκρότημα εξαρτήματος συγκράτησης (Α/Ε ) Αντικαταστήστε με μια μύτη σύριγγας της A-dec (Α/Ε ) Αντικαταστήστε τους στεγανωτικούς δακτυλίους (Α/Ε ) Rev AE

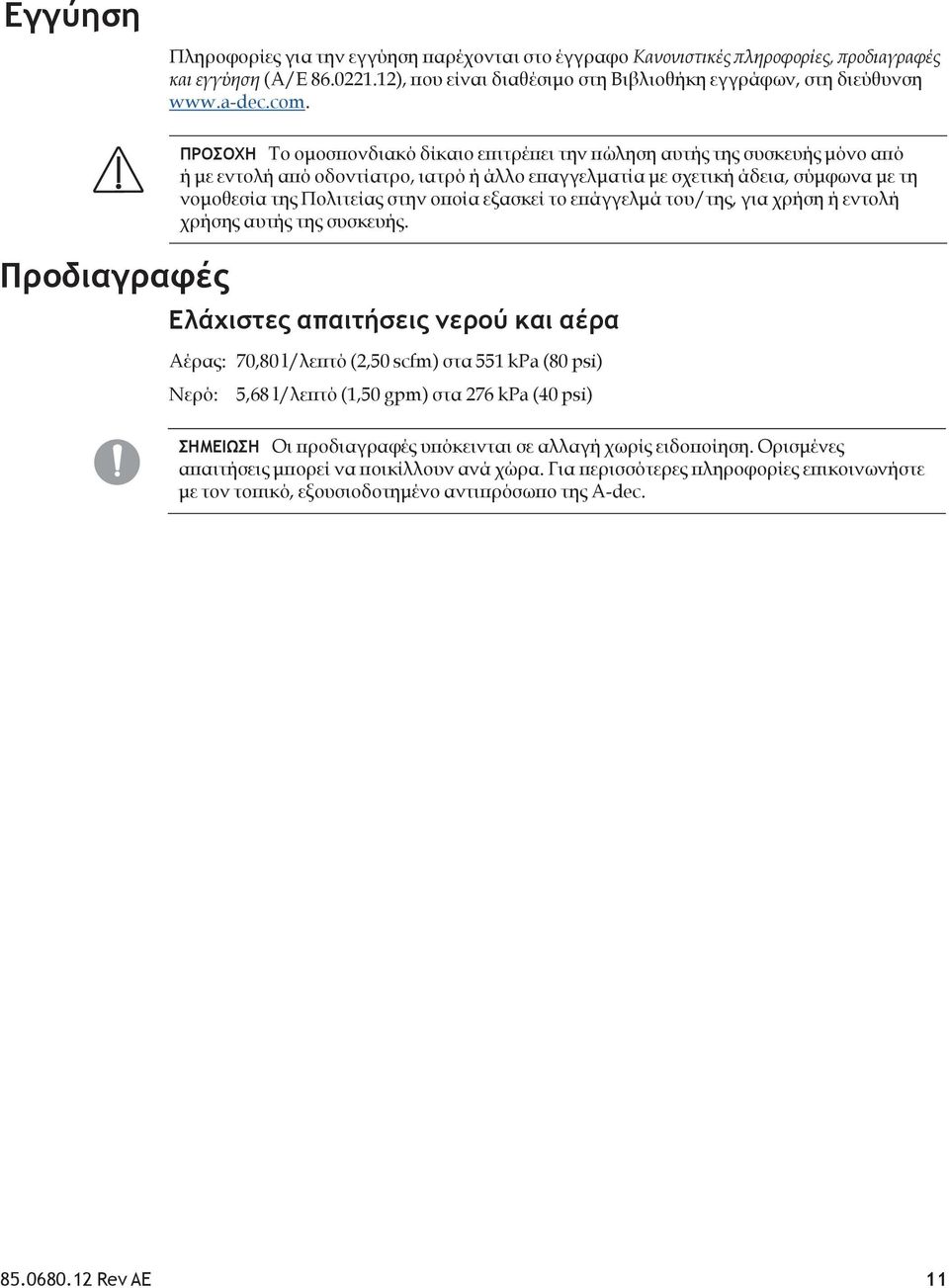

11 Εγγύηση Πληροφορίες για την εγγύηση παρέχονται στο έγγραφο Κανονιστικές πληροφορίες, προδιαγραφές και εγγύηση (Α/Ε ), που είναι διαθέσιμο στη Βιβλιοθήκη εγγράφων, στη διεύθυνση Προδιαγραφές ΠΡΟΣΟΧΗ Το ομοσπονδιακό δίκαιο επιτρέπει την πώληση αυτής της συσκευής μόνο από ή με εντολή από οδοντίατρο, ιατρό ή άλλο επαγγελματία με σχετική άδεια, σύμφωνα με τη νομοθεσία της Πολιτείας στην οποία εξασκεί το επάγγελμά του/της, για χρήση ή εντολή χρήσης αυτής της συσκευής. Ελάχιστες απαιτήσεις νερού και αέρα Αέρας: 70,80 l/λεπτό (2,50 scfm) στα 551 kpa (80 psi) Νερό: 5,68 l/λεπτό (1,50 gpm) στα 276 kpa (40 psi) ΣΗΜΕΙΩΣΗ Οι προδιαγραφές υπόκεινται σε αλλαγή χωρίς ειδοποίηση. Ορισμένες απαιτήσεις μπορεί να ποικίλλουν ανά χώρα. Για περισσότερες πληροφορίες επικοινωνήστε με τον τοπικό, εξουσιοδοτημένο αντιπρόσωπο της A-dec Rev AE 11

12 Σύριγγες A-dec - Οδηγίες χρήσης Κανονιστικές πληροφορίες Κανονιστικές πληροφορίες που επιβάλλονται από τις απαιτήσεις των αρμόδιων φορέων παρέχονται στο έγγραφο Κανονιστικές πληροφορίες, προδιαγραφές και εγγύηση (Α/Ε ), που είναι διαθέσιμο στη Βιβλιοθήκη εγγράφων, στη διεύθυνση Κεντρικά γραφεία της A-dec 2601 Crestview Drive Newberg, OR ΗΠΑ Τηλ: εντός ΗΠΑ/Καναδά Τηλ: εκτός ΗΠΑ/Καναδά Φαξ: A-dec Αυστραλίας Unit Ricketty Street Mascot, NSW 2020 Αυστραλία Τηλ: εντός Αυστραλίας Τηλ: +61 (0) εκτός Αυστραλίας A-dec Κίνας A-dec (Hangzhou) Dental Equipment Co., Ltd. 528 Shunfeng Road Qianjiang Economic Development Zone Hangzhou Zhejiang, Κίνα Τηλ.: A-dec Ηνωμένου Βασιλείου Εξουσιοδοτημένος αντιπρόσωπος για την Ε.Ε. Austin House, 11 Liberty Way Nuneaton, Warwickshire CV11 6RZ Αγγλία Τηλ.: 0800.ADEC.UK ( ) εντός Ηνωμένου Βασιλείου Τηλ.: +44.(0) εκτός Ηνωμένου Βασιλείου Rev AE Πνευματικά δικαιώματα 2014 A-dec Inc. Με την επιφύλαξη παντός δικαιώματος.
