1 Εφαρµογή Mapviewer ΠΕΡΙΕΧΟΜΕΝΑ 1. ΚΑΡΤΕΛΕΣ ΕΠΙΛΟΓΩΝ ΕΝΤΟΠΙΣΜΟΣ Εντοπισµός µε ιοικητικές ιαιρέσεις Εντοπισµός µε Φύλλο Χάρτη κτλ ΠΛΗΡΟΦΟΡΙΕΣ ΕΝΟΤΗΤΕΣ ΚΑΙ ΥΠΟΕΝΟΤΗΤΕΣ GAEC LPIS ΕΠΙΠΕ Α ΣΤΑΤΙΣΤΙΚΑ ΤΑ ΕΡΓΑΛΕΙΑ ΤΟΥ ΧΑΡΤΗ για την εφαρµογή ADE Εφαρµογή ERDAS-Virtual Explorer (3D) ΠΤΗΣΗ ΟΡΘΟ ΣΤΟΧΟΣ ΜΕΤΡΗΣΗ 13

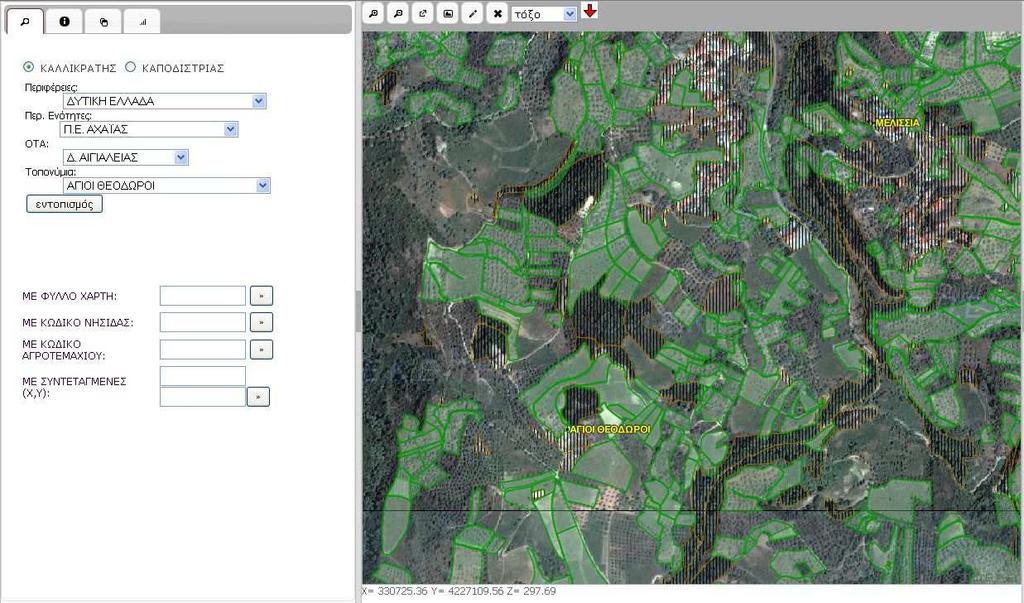

2 1. ΚΑΡΤΕΛΕΣ ΕΠΙΛΟΓΩΝ 1.1. ΕΝΤΟΠΙΣΜΟΣ Εντοπισµός µε ιοικητικές ιαιρέσεις Ο χρήστης έχει τη δυνατότητα να ξεκινήσει την αναζήτηση βασιζόµενος είτε στη διοικητική δοµή του προγράµµατος Καλλικράτη (σε ισχύ από τον Οκτώβριο 2010) είτε στη διοικητική δοµή του παλαιότερου προγράµµατος Καποδίστρια (σε ισχύ µέχρι και τα τέλη Σεπτέµβρη 2010). Εφόσον η αναζήτηση γίνεται διαµέσου προγράµµατος Καλλικράτη, Αρχικά ο χρήστης επιλέγει την Περιφέρεια από την δοθείσα λίστα που έγκειται στο αντίστοιχο πρόγραµµα. Για πιο συγκεκριµένη αναζήτηση ενεργοποιούνται οι αντίστοιχες λίστες Περ. Ενότητες, ΟΤΑ και Τοπoνύµια µε την προαναφερθείσα σειρά. Η αναζήτηση θα ξεκινήσει δίνοντας την εντολή Αντίστοιχα, εφόσον η αναζήτηση γίνεται διαµέσου προγράµµατος Καποδίστρια, Αρχικά ο χρήστης επιλέγει το Νοµό από την δοθείσα λίστα που έγκειται στο αντίστοιχο πρόγραµµα. Για πιο συγκεκριµένη αναζήτηση ενεργοποιούνται οι αντίστοιχες λίστες, ΟΤΑ, ηµ. ιαµερίσµατα και Τοπoνύµια µε την προαναφερθείσα σειρά. Η αναζήτηση θα ξεκινήσει και πάλι δίνοντας την εντολή Το αποτέλεσµα της αναζήτησης εµφανίζεται στο χάρτη

3 Εντοπισµός µε Φύλλο Χάρτη κτλ Ο εντοπισµός µπορεί να πραγµατοποιηθεί και µε την εισαγωγή στοιχείων (πληροφορίας) σε ένα ή σε περισσότερα από τα παρακάτω πεδία ΜΕ ΦΥΛΛΟ ΧΑΡΤΗ, ΜΕ ΚΩ ΙΚΟ ΝΗΣΙ ΑΣ, ΜΕ ΚΩ ΙΚΟ ΑΓΡΟΤΕΜΑΧΙΟΥ και ΜΕ ΣΥΝΤΕΤΑΓΜΕΝΕΣ. Σηµείωση 1 : Εφόσον έχει συµπληρωθεί και το πεδίο ΟΤΑ στον Εντοπισµό µε ιοικητικές ιαιρέσεις και έχει γίνει εντοπισµός, κατά τη πληκτρολόγηση των πεδίων ΜΕ ΦΥΛΛΟ ΧΑΡΤΗ και ΜΕ ΚΩ ΙΚΟ ΝΗΣΙ ΑΣ, παρουσιάζεται η λίστα αυτόµατης συµπλήρωσης των πεδίων.

4 Σηµείωση 2 : Αντιστρόφως, επιλέγοντας µία οποιαδήποτε περιοχή πάνω στο χάρτη, ενηµερώνονται αυτόµατα τα πεδία στις καρτέλες Εντοπισµός, Πληροφορίες και Στατιστικά ΠΛΗΡΟΦΟΡΙΕΣ ΕΝΟΤΗΤΕΣ και ΥΠΟΕΝΟΤΗΤΕΣ Εφόσον ο χρήστης αναζητεί πληροφορίες για τα χαρακτηριστικά µίας Ενότητας ή µίας Υποενότητας, θα πρέπει να επιλέξει και το αντίστοιχο επίπεδο πληροφορίας. Για να προβληθούν οι πληροφορίες στο επίπεδο ΕΝΟΤΗΤΕΣ και ΥΠΟΕΝΟΤΗΤΕΣ, ο χρήστης αρχικά πρέπει να επιλέξει το σηµείο ενδιαφέροντός του µέσα από το χάρτη. Η Ενότητα όταν επιλέγεται, επισηµαίνεται στο χάρτη µε γαλάζιο περίγραµµα. Αυτόµατα εµφανίζεται στο πλαίσιο αριστερά του χάρτη ένας πίνακας µε τα διάφορα χαρακτηριστικά της Ενότητας που έχει επιλέξει ο χρήστης.

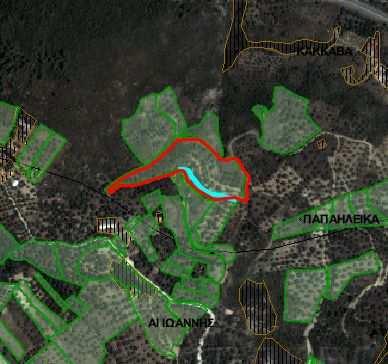

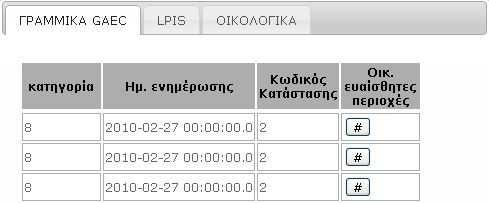

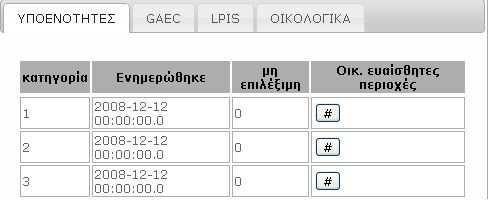

5 Κάτωθεν ακολουθούν τέσσερις καρτέλες καταγραφής των ΥΠΟΕΝΟΤΗΤΩΝ, GAEC και LPIS τα οποία εµπεριέχονται µέσα στην Ενότητα καθώς και των ΟΙΚΟΛΟΓΙΚΑ Ευαίσθητων Περιοχών που µπορεί να εµπεριέχουν την Ενότητα. Επιλέγοντας µία οποιαδήποτε εγγραφή µέσα από τις καρτέλες ΥΠΟΕΝΟΤΗΤΕΣ, GAEC και LPIS, η επιλογή αυτή αυτόµατα επισηµαίνεται και στο χάρτη µε κόκκινο περίγραµµα.

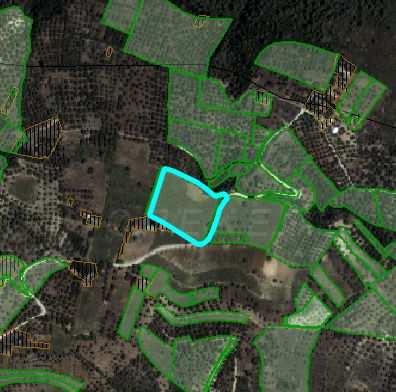

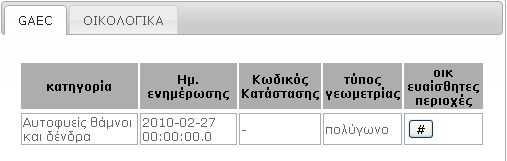

6 Για πληροφορίες σχετικά µε τις Οικολογικά Ευαίσθητες Περιοχές που µπορεί να εµπεριέχουν την επιλεγµένη Υποενότητα, ο χρήστης µπορεί να πατήσει το κουµπί µε τη δίεση GAEC Εφόσον ο χρήστης αναζητεί πληροφορίες για τα χαρακτηριστικά ενός συγκεκριµένου GAEC θα πρέπει να επιλέξει και το αντίστοιχο επίπεδο πληροφορίας. Για να προβληθούν οι πληροφορίες στο επίπεδο GAEC, ο χρήστης αρχικά πρέπει να επιλέξει το σηµείο ενδιαφέροντός του µέσα από το χάρτη. Στην περίπτωση που επιθυµεί να επιλέξει ένα πολυγωνικό GAEC αρκεί να κάνει κλικ πάνω στο GAEC αυτό. Όµως στην περίπτωση που επιθυµεί να επιλέξει ένα γραµµικό GAEC, αρκεί να κάνει κλικ σε ένα οποιοδήποτε σηµείο σε κοντινή απόσταση από το γραµµικό αυτό GAEC. Το GAEC (πολυγωνικό ή γραµµικό) όταν επιλέγεται, επισηµαίνεται στο χάρτη µε γαλάζιο περίγραµµα. Αυτόµατα εµφανίζεται στο πλαίσιο αριστερά του χάρτη ένας πίνακας µε τα διάφορα χαρακτηριστικά του GAEC που έχει επιλέξει ο χρήστης. Στην περίπτωση επιλογής ενός πολυγωνικού GAEC, κάτωθεν του κυρίως πίνακα µε τα χαρακτηριστικά του GAEC, εµφανίζονται τρεις καρτέλες καταγραφής των Γραµµικών GAEC, LPIS και των ΟΙΚΟΛΟΓΙΚΑ Ευαίσθητων Περιοχών που µπορεί να εµπεριέχονται ή απλά να εφάπτονται στο πολυγωνικό GAEC που έχει επιλεγεί.

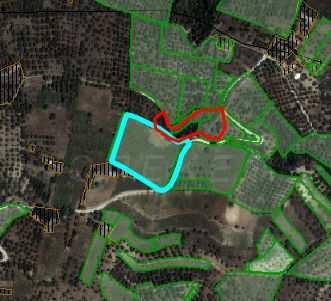

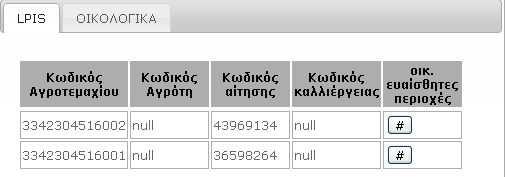

7 Επιλέγοντας µία οποιαδήποτε εγγραφή µέσα από τις καρτέλες Γραµµικών GAEC και LPIS, η επιλογή αυτή αυτόµατα περιγράφεται και στο χάρτη µε κόκκινο χρώµα. Στην περίπτωση επιλογής ενός γραµµικού GAEC, κάτωθεν του κυρίως πίνακα µε τα χαρακτηριστικά του GAEC, εµφανίζονται αντίστοιχα δύο καρτέλες καταγραφής των LPIS και των ΟΙΚΟΛΟΓΙΚΑ Ευαίσθητων Περιοχών που µπορεί να εφάπτονται στο γραµµικό GAEC που έχουµε επιλέξει. Επιλέγοντας µία οποιαδήποτε εγγραφή µέσα από την καρτέλα LPIS, η επιλογή αυτή αυτόµατα περιγράφεται και στο χάρτη µε κόκκινο περίγραµµα.

8 LPIS Εφόσον ο χρήστης αναζητεί πληροφορίες για τα χαρακτηριστικά ενός συγκεκριµένου LPIS θα πρέπει να επιλέξει και το αντίστοιχο επίπεδο πληροφορίας. Για να προβληθούν οι πληροφορίες στο επίπεδο LPIS, ο χρήστης αρχικά πρέπει να επιλέξει το σηµείο ενδιαφέροντός του µέσα από το χάρτη. Το LPIS όταν επιλέγεται, επισηµαίνεται στο χάρτη µε γαλάζιο περίγραµµα. Αυτόµατα εµφανίζεται στο πλαίσιο αριστερά του χάρτη ένας πίνακας µε τα διάφορα χαρακτηριστικά του LPIS που έχει επιλέξει ο χρήστης. Κάτωθεν ακολουθούν δύο καρτέλες καταγραφής των GAEC και των ΟΙΚΟΛΟΓΙΚΑ Ευαίσθητων Περιοχών που µπορεί να εφάπτονται στο LPIS που έχει επιλέξει. Επιλέγοντας µία οποιαδήποτε εγγραφή µέσα από την καρτέλα GAEC, η επιλογή µας αυτόµατα περιγράφεται και στο χάρτη µε κόκκινο περίγραµµα.

9 1.3. ΕΠΙΠΕ Α Ανοίγοντας την αρχική σελίδα της υπηρεσίας ο χάρτης που προβάλλεται στα δεξιά της σελίδας είναι σε κλίµακα 1: Σε αυτή την κλίµακα αναγράφονται µόνο οι πινακίδες και οι νοµοί της Ελλάδας. Μεγαλώνοντας την κλίµακα από 1: µέχρι και 1: αναγράφονται στον χάρτη οι ΟΤΑ. Στις κλίµακες από 1: έως και 1: ο χρήστης µπορεί να διακρίνει και τους αριθµούς των πινακίδων. Στις κλίµακες ιαµερίσµατα. από 1: έως και 1: αναγράφονται τα ηµοτικά Σε κλίµακα 1: ή µεγαλύτερη αυτής, φαίνονται στον χάρτη τα Τοπονύµια και οι ορθοφωτοχάρτες. Τέλος, σε κλίµακα 1: ή µεγαλύτερη αυτής, αναγράφονται στο χάρτη και τα διανυσµατικά επίπεδα (Ενότητες, GAEC κτλ). Ο χρήστης έχει τη δυνατότητα να επιλέξει ανάµεσα σε τρία διαφορετικά επίπεδα ορθοφωτοχαρτών. Συγκεκριµένα µπορεί να επιλέξει την εµφάνιση στο χάρτη του είτε ορθοφωτοχαρτών του 1998, είτε πιο πρόσφατων του 2008 ή ακόµα και ορθοφωτοχαρτών από το ΚΤΗΜΑΤΟΛΟΓΙΟ.

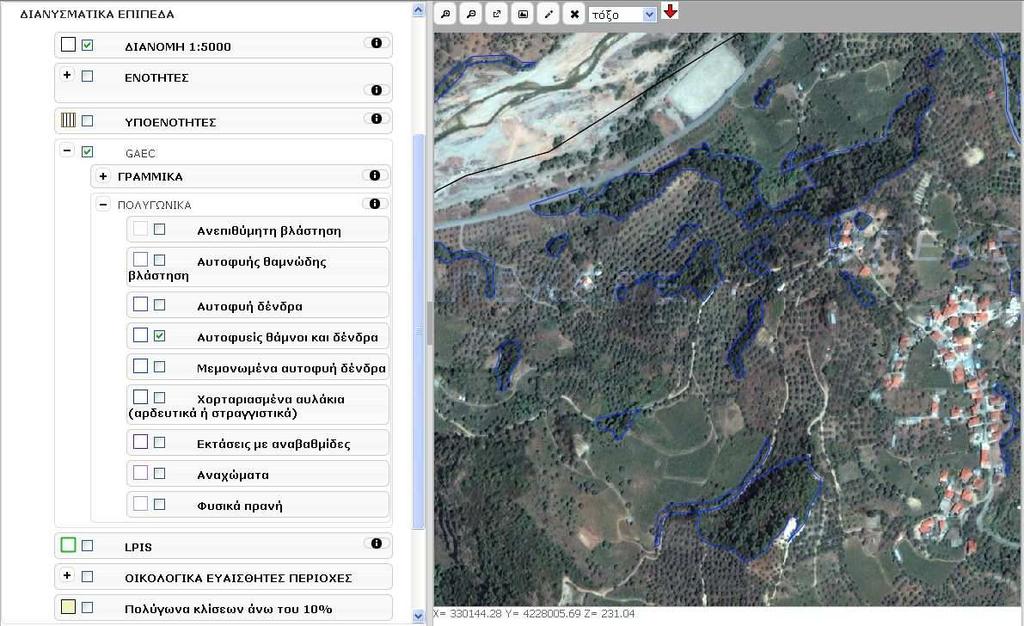

10 Στον έλεγχο των µεταδεδοµένων για τους ορθοφωτοχάρτες του 2008, ο χρήστης έχει πρόσβαση και στις τρεις πηγές παροχής ορθοφωτοχαρτών (IKONOS, QUICKBIRD, LSO). Επιλέγοντας την πηγή παροχής ορθοφωτοχαρτών από την λίστα στα αριστερά του πλήκτρου µε το i και εν συνεχεία πατώντας το πλήκτρο για την πηγή που επιλέξαµε., εµφανίζεται η λίστα των µεταδεδοµένων Επιπλέον, ο χρήστης έχει τη δυνατότητα να ενεργοποιήσει ή να απενεργοποιήσει τα διανυσµατικά επίπεδα τα οποία επιθυµεί να παρουσιάζονται κάθε φορά στο χάρτη του. Με αυτό τον τρόπο έχει τη δυνατότητα να αποµονώσει και τις κατηγορίες των διάφορων διανυσµατικών επιπέδων που τον ενδιαφέρουν σε µία περιοχή. Για παράδειγµα αν θέλει να ελέγξει αν υπάρχουν συγκεκριµένα GAEC της κατηγορίας Αυτοφυείς θάµνοι και δένδρα, µπορεί να απενεργοποιήσει όλες τις άλλες κατηγορίες και να επιλέξει µόνο την κατηγορία αυτή που τον ενδιαφέρει.

11 Κατόπιν πατώντας το πλήκτρο διανυσµατικό επίπεδο. εµφανίζεται η λίστα των µεταδεδοµένων για κάθε 1.4. ΣΤΑΤΙΣΤΙΚΑ Επιλέγοντας ένα σηµείο µέσα από τον χάρτη, ενηµερώνονται αυτόµατα οι λίστες στοιχείων και τα διαγράµµατα της καρτέλας Στατιστικά. Σηµείωση: Η εφαρµογή παρέχει στατιστικά στοιχεία για την Ενότητα που ο χρήστης έχει επιλέξει ή για την Ενότητα που εµπεριέχει το GAEC ή το LPIS πού έχει επιλέξει.

12 2. Τα εργαλεία του χάρτη για την εφαρµογή Mapviewer Μεγέθυνση Ο χρήστης έχει την δυνατότητα να εστιάσει σε κοντινή απόσταση (σε µεγαλύτερη κλίµακα) στα δεδοµένα του χάρτη. Επιλέγοντας το εργαλείο Μεγέθυνση µεγεθύνει κάθε φορά την κλίµακα του χάρτη κατά µία σταθερή ποσοστιαία αναλογία. Σµίκρυνση Ο χρήστης έχει την δυνατότητα να εστιάσει σε µακρινή απόσταση (σε µικρότερη κλίµακα) στα δεδοµένα του χάρτη. Επιλέγοντας το εργαλείο Σµίκρυνση, µικραίνει κάθε φορά την κλίµακα του χάρτη κατά µία σταθερή ποσοστιαία αναλογία. Παράθυρο Μεγέθυνσης Ο χρήστης έχει τη δυνατότητα να επιλέξει ποια συγκεκριµένη περιοχή επιθυµεί να µεγεθύνει. Επιλέγοντας το εργαλείο Παράθυρο Μεγέθυνσης κάνει κλικ πάνω στο χάρτη και επισηµαίνει την περιοχή που επιθυµεί να µεγεθύνει σύροντας το ποντίκι µε πατηµένο το αριστερό κλικ.

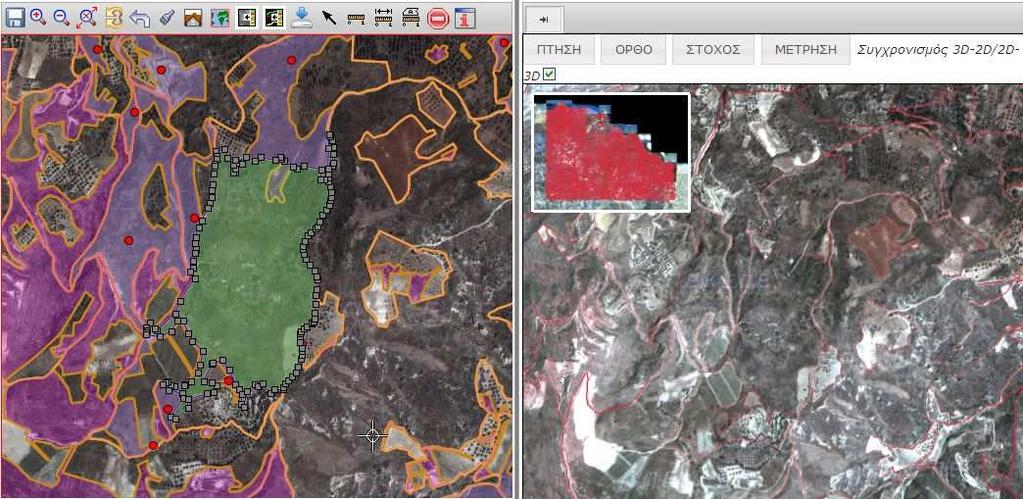

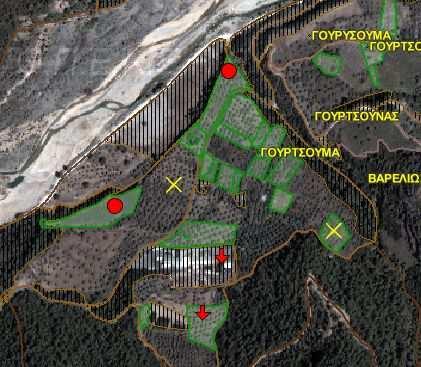

13 Ο χρήστης µπορεί να σηµαδέψει προσωρινά και να επισηµάνει µε αυτό τον τρόπο οποιοδήποτε σηµείο πάνω στον χάρτη εκµεταλλευόµενος τα σύµβολα που του παρέχονται στη λίστα. για αυτόν το σκοπό. Τα σύµβολα αυτά είναι: Αφού διαλέξει το σύµβολο που επιθυµεί να απεικονίζεται στο χάρτη του, το τοποθετεί στο σηµείο επιλογής του πατώντας το δεξί κουµπί του mouse. Τα σύµβολα επισήµανσης που θα προστεθούν στο χάρτη, διαγράφονται είτε πατώντας το κουµπί ιαγραφής, το οποίο βρίσκεται δεξιά της λίστας των συµβόλων, είτε αυτόµατα πλέον εφόσον ο χρήστης επιλέξει ένα νέο σηµείο ενδιαφέροντος στο χάρτη. Πατώντας την ΥΠΟΒΟΛΗ ΦΟΡΜΑΣ πάνω αριστερά της σελίδας ο χρήστης έχει τη δυνατότητα να αποστείλει απευθείας στο Υπουργείο, τον χάρτη που µπορεί να έχει σηµαδέψει, συνηµµένο µε πιθανές παρατηρήσεις. 3. Εφαρµογή ERDAS-Virtual Explorer (3D) Στον τρισδιάστατο χάρτη υπάρχουν τρεις τρόποι πλοήγησης ΠΤΗΣΗ, ΟΡΘΟ και ΣΤΟΧΟΣ.
