1 Συστήματα σωλήνων τεχνολογίας Flowtite Κατάλογος σωληνώσεων άρδευσης

2 Εισαγωγή Οι σωλήνες αποτελούν μια σημαντική δαπάνη για τα αρδευτικά έργα. Η διάρκεια ζωής των υπόγειων ή υπέργειων σωλήνων είναι βασικό στοιχείο για την αποδοτική χρήση των επενδεδυμένων πόρων. Η απόδοση των σωλήνων και το λειτουργικό κόστος τους, που συμβάλλουν στο συνολικό κόστος του αρδευτικού έργου σε παγκόσμια κλίμακα, διαδραματίζουν έναν ολοένα και περισσότερο σημαντικό ρόλο Ειδικά όσον αφορά στην άρδευση, προτιμούνται τα συστήματα σωλήνων που εμποδίζουν την απώλεια νερού. Ως σύνθετο υλικό, η χρήση των υαλοπλισμένων πλαστικών σωλήνων GRP γίνεται ολοένα και περισσότερο διαδεδομένη σε εφαρμογές άρδευσης και σωλήνες GRP τεχνολογίας FLOWTITE, οι οποίες αντικαθιστούν ολοένα και περισσότερο τους συμβατικούς μεταλλικούς σωλήνες και τους σωλήνες με βάση το σκυρόδεμα, καθώς επίσης και τα συμβατικά ανοικτά κανάλια. Χρησιμοποιούνται ευρέως σε κύριους αγωγούς μεταφοράς, αγωγούς δικτύου και αγωγούς άντλησης αρδευτικών έργων. Οι σωληνώσεις σιφωνίων στα αρδευτικά συστήματα συνήθως διασχίζουν απότομες κοιλάδες, ποτάμια και λίμνες. Χάρη στο μικρό βάρος τους, οι σωλήνες GRP τεχνολογίας FLOWTITE επιτρέπουν την εύκολη μεταφορά, ακόμη και σε απότομες πλαγιές, καθώς και την ασφαλή εγκατάσταση τους. Η υψηλή μηχανική αντοχή τους, η ευκαμψία τους ενάντια στην υπερφόρτιση και η αντοχή τους στη διάβρωση καθιστούν τα συστήματα σωλήνων GRP τεχνολογίας FLOWTITE την ιδανική λύση για τις σωληνώσεις σιφωνίων άρδευσης. Η εξαιρετική αντοχή που επιδεικνύουν οι σωλήνες στη διάβρωση καθιστούν περιττή μια επιπρόσθετη αντιδιαβρωτική ή καθοδική προστασία, ενώ τα δοκιμασμένα συστήματα συναρμογής GRP εγγυώνται την ασφαλή, ταχεία και εύκολη εγκατάσταση της σωλήνωσης άρδευσης. Οι ασυναγώνιστες ιδιότητες του προϊόντος σε συνδυασμό με τις μεμονωμένες, ειδικές προς το έργο μεθόδους εγκατάστασης αποτρέπουν τη διαρροή στους αγωγούς μεταφοράς και δικτύου, την εξάτμιση στα ανοικτά κανάλια και τις λειτουργικές απώλειες. 2

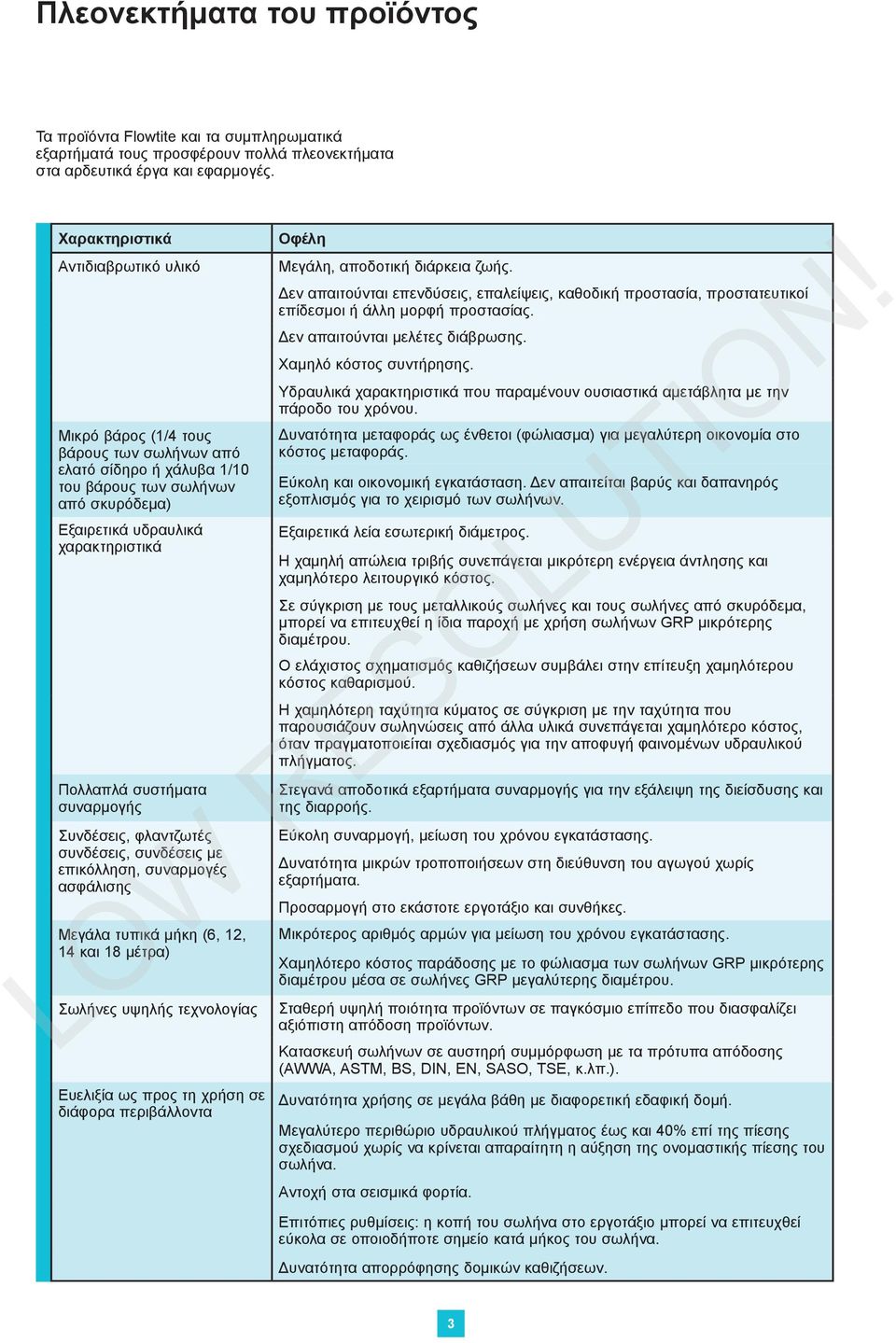

3 Πλεονεκτήματα του προϊόντος Τα προϊόντα Flowtite και τα συμπληρωματικά εξαρτήματά τους προσφέρουν πολλά πλεονεκτήματα στα αρδευτικά έργα και εφαρμογές. Χαρακτηριστικά Αντιδιαβρωτικό υλικό Μικρό βάρος (1/4 τους βάρους των σωλήνων από ελατό σίδηρο ή χάλυβα 1/10 του βάρους των σωλήνων από σκυρόδεμα) Εξαιρετικά υδραυλικά χαρακτηριστικά Πολλαπλά συστήματα συναρμογής Συνδέσεις, φλαντζωτές συνδέσεις, συνδέσεις με επικόλληση, συναρμογές ασφάλισης Μεγάλα τυπικά μήκη (6, 12, 14 και 18 μέτρα) Σωλήνες υψηλής τεχνολογίας Οφέλη Μεγάλη, αποδοτική διάρκεια ζωής. Δεν απαιτούνται επενδύσεις, επαλείψεις, καθοδική προστασία, προστατευτικοί επίδεσμοι ή άλλη μορφή προστασίας. Δεν απαιτούνται μελέτες διάβρωσης. Χαμηλό κόστος συντήρησης. Υδραυλικά χαρακτηριστικά που παραμένουν ουσιαστικά αμετάβλητα με την πάροδο του χρόνου. Δυνατότητα μεταφοράς ως ένθετοι (φώλιασμα) για μεγαλύτερη οικονομία στο κόστος μεταφοράς. Εύκολη και οικονομική εγκατάσταση. Δεν απαιτείται βαρύς και δαπανηρός εξοπλισμός για το χειρισμό των σωλήνων. Εξαιρετικά λεία εσωτερική διάμετρος. Η χαμηλή απώλεια τριβής συνεπάγεται μικρότερη ενέργεια άντλησης και χαμηλότερο λειτουργικό κόστος. Σε σύγκριση με τους μεταλλικούς σωλήνες και τους σωλήνες από σκυρόδεμα, μπορεί να επιτευχθεί η ίδια παροχή με χρήση σωλήνων GRP μικρότερης διαμέτρου. Ο ελάχιστος σχηματισμός καθιζήσεων συμβάλει στην επίτευξη χαμηλότερου κόστος καθαρισμού. Η χαμηλότερη ταχύτητα κύματος σε σύγκριση με την ταχύτητα που παρουσιάζουν σωληνώσεις από άλλα υλικά συνεπάγεται χαμηλότερο κόστος, όταν πραγματοποιείται σχεδιασμός για την αποφυγή φαινομένων υδραυλικού πλήγματος. Στεγανά αποδοτικά εξαρτήματα συναρμογής για την εξάλειψη της διείσδυσης και της διαρροής. Εύκολη συναρμογή, μείωση του χρόνου εγκατάστασης. Δυνατότητα μικρών τροποποιήσεων στη διεύθυνση του αγωγού χωρίς εξαρτήματα. Προσαρμογή στο εκάστοτε εργοτάξιο και συνθήκες. Μικρότερος αριθμός αρμών για μείωση του χρόνου εγκατάστασης. Χαμηλότερο κόστος παράδοσης με το φώλιασμα των σωλήνων GRP μικρότερης διαμέτρου μέσα σε σωλήνες GRP μεγαλύτερης διαμέτρου. Ευελιξία ως προς τη χρήση σε διάφορα περιβάλλοντα Σταθερή υψηλή ποιότητα προϊόντων σε παγκόσμιο επίπεδο που διασφαλίζει αξιόπιστη απόδοση προϊόντων. Κατασκευή σωλήνων σε αυστηρή συμμόρφωση με τα πρότυπα απόδοσης (AWWA, ASTM, BS, DIN, EN, SASO, TSE, κ.λπ.). Δυνατότητα χρήσης σε μεγάλα βάθη με διαφορετική εδαφική δομή. Μεγαλύτερο περιθώριο υδραυλικού πλήγματος έως και 40% επί της πίεσης σχεδιασμού χωρίς να κρίνεται απαραίτητη η αύξηση της ονομαστικής πίεσης του σωλήνα. Αντοχή στα σεισμικά φορτία. Επιτόπιες ρυθμίσεις: η κοπή του σωλήνα στο εργοτάξιο μπορεί να επιτευχθεί εύκολα σε οποιοδήποτε σημείο κατά μήκος του σωλήνα. Δυνατότητα απορρόφησης δομικών καθιζήσεων. 3

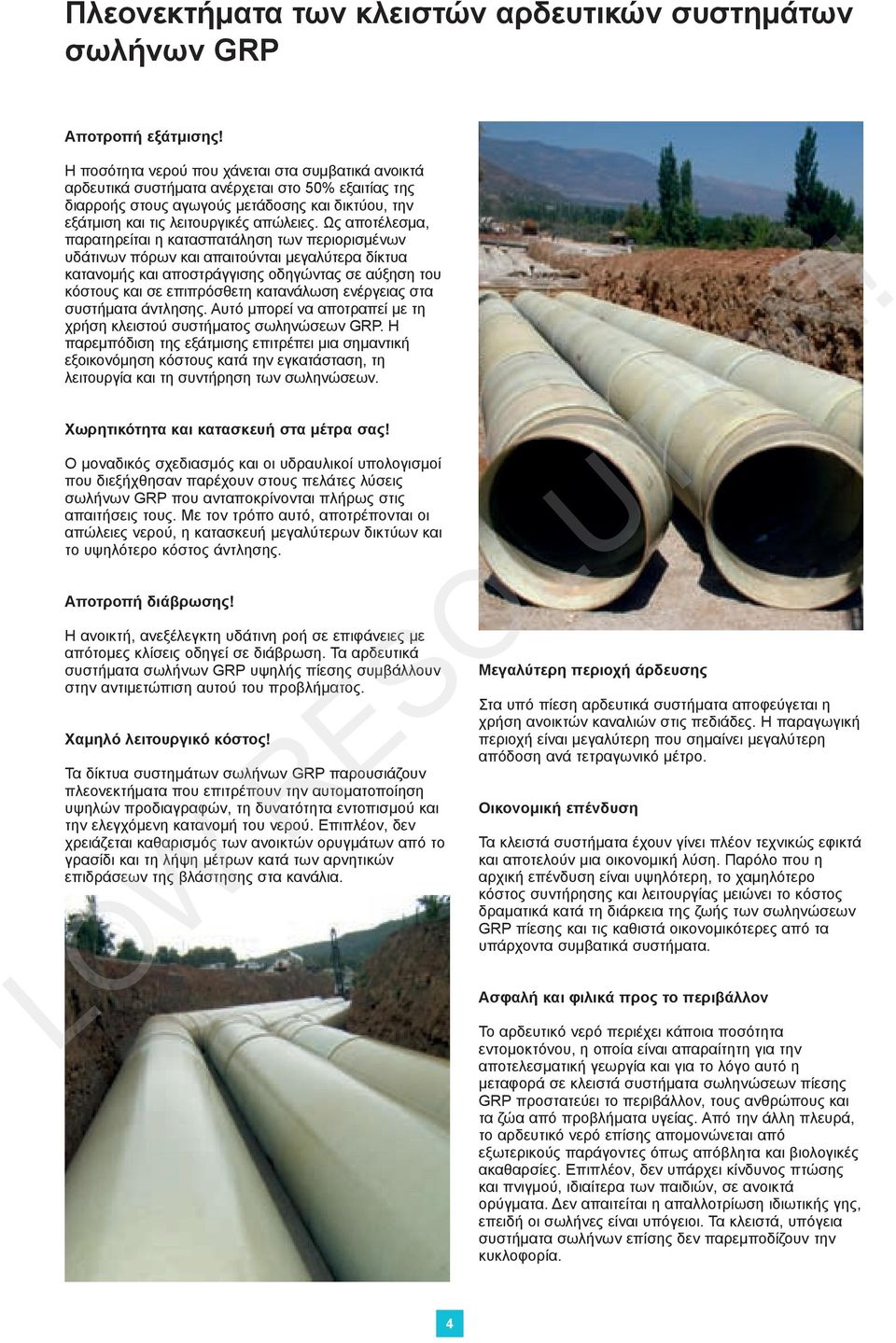

4 Πλεονεκτήματα των κλειστών αρδευτικών συστημάτων σωλήνων GRP Αποτροπή εξάτμισης! Η ποσότητα νερού που χάνεται στα συμβατικά ανοικτά αρδευτικά συστήματα ανέρχεται στο 50% εξαιτίας της διαρροής στους αγωγούς μετάδοσης και δικτύου, την εξάτμιση και τις λειτουργικές απώλειες. Ως αποτέλεσμα, παρατηρείται η κατασπατάληση των περιορισμένων υδάτινων πόρων και απαιτούνται μεγαλύτερα δίκτυα κατανομής και αποστράγγισης οδηγώντας σε αύξηση του κόστους και σε επιπρόσθετη κατανάλωση ενέργειας στα συστήματα άντλησης. Αυτό μπορεί να αποτραπεί με τη χρήση κλειστού συστήματος σωληνώσεων GRP. Η παρεμπόδιση της εξάτμισης επιτρέπει μια σημαντική εξοικονόμηση κόστους κατά την εγκατάσταση, τη λειτουργία και τη συντήρηση των σωληνώσεων. Χωρητικότητα και κατασκευή στα μέτρα σας! Ο μοναδικός σχεδιασμός και οι υδραυλικοί υπολογισμοί που διεξήχθησαν παρέχουν στους πελάτες λύσεις σωλήνων GRP που ανταποκρίνονται πλήρως στις απαιτήσεις τους. Με τον τρόπο αυτό, αποτρέπονται οι απώλειες νερού, η κατασκευή μεγαλύτερων δικτύων και το υψηλότερο κόστος άντλησης. Αποτροπή διάβρωσης! Η ανοικτή, ανεξέλεγκτη υδάτινη ροή σε επιφάνειες με απότομες κλίσεις οδηγεί σε διάβρωση. Τα αρδευτικά συστήματα σωλήνων GRP υψηλής πίεσης συμβάλλουν στην αντιμετώπιση αυτού του προβλήματος. Χαμηλό λειτουργικό κόστος! Τα δίκτυα συστημάτων σωλήνων GRP παρουσιάζουν πλεονεκτήματα που επιτρέπουν την αυτοματοποίηση υψηλών προδιαγραφών, τη δυνατότητα εντοπισμού και την ελεγχόμενη κατανομή του νερού. Επιπλέον, δεν χρειάζεται καθαρισμός των ανοικτών ορυγμάτων από το γρασίδι και τη λήψη μέτρων κατά των αρνητικών επιδράσεων της βλάστησης στα κανάλια. Μεγαλύτερη περιοχή άρδευσης Στα υπό πίεση αρδευτικά συστήματα αποφεύγεται η χρήση ανοικτών καναλιών στις πεδιάδες. Η παραγωγική περιοχή είναι μεγαλύτερη που σημαίνει μεγαλύτερη απόδοση ανά τετραγωνικό μέτρο. Οικονομική επένδυση Τα κλειστά συστήματα έχουν γίνει πλέον τεχνικώς εφικτά και αποτελούν μια οικονομική λύση. Παρόλο που η αρχική επένδυση είναι υψηλότερη, το χαμηλότερο κόστος συντήρησης και λειτουργίας μειώνει το κόστος δραματικά κατά τη διάρκεια της ζωής των σωληνώσεων GRP πίεσης και τις καθιστά οικονομικότερες από τα υπάρχοντα συμβατικά συστήματα. Ασφαλή και φιλικά προς το περιβάλλον Το αρδευτικό νερό περιέχει κάποια ποσότητα εντομοκτόνου, η οποία είναι απαραίτητη για την αποτελεσματική γεωργία και για το λόγο αυτό η μεταφορά σε κλειστά συστήματα σωληνώσεων πίεσης GRP προστατεύει το περιβάλλον, τους ανθρώπους και τα ζώα από προβλήματα υγείας. Από την άλλη πλευρά, το αρδευτικό νερό επίσης απομονώνεται από εξωτερικούς παράγοντες όπως απόβλητα και βιολογικές ακαθαρσίες. Επιπλέον, δεν υπάρχει κίνδυνος πτώσης και πνιγμού, ιδιαίτερα των παιδιών, σε ανοικτά ορύγματα. Δεν απαιτείται η απαλλοτρίωση ιδιωτικής γης, επειδή οι σωλήνες είναι υπόγειοι. Τα κλειστά, υπόγεια συστήματα σωλήνων επίσης δεν παρεμποδίζουν την κυκλοφορία. 4

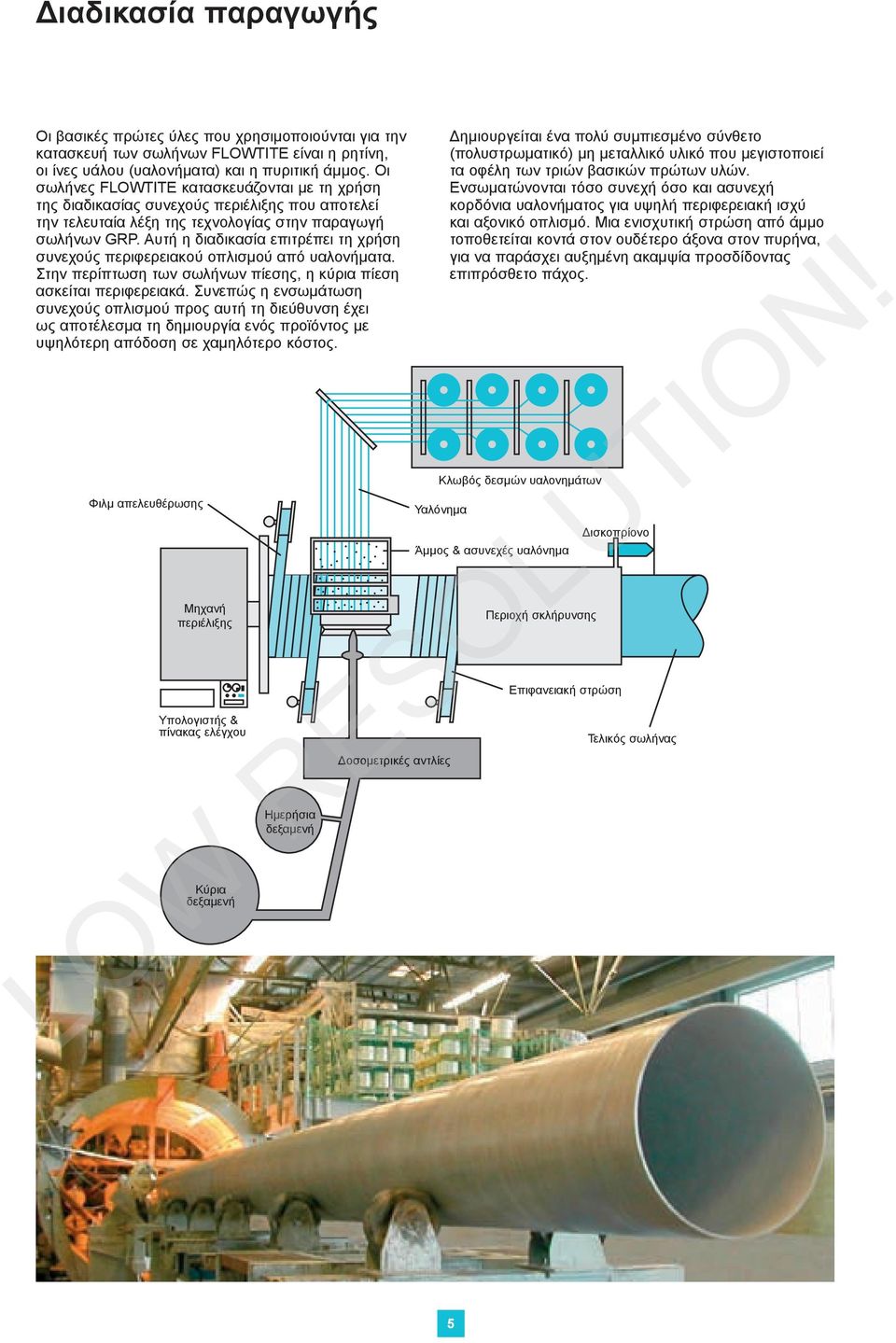

5 Διαδικασία παραγωγής Οι βασικές πρώτες ύλες που χρησιμοποιούνται για την κατασκευή των σωλήνων FLOWTITE είναι η ρητίνη, οι ίνες υάλου (υαλονήματα) και η πυριτική άμμος. Οι σωλήνες FLOWTITE κατασκευάζονται με τη χρήση της διαδικασίας συνεχούς περιέλιξης που αποτελεί την τελευταία λέξη της τεχνολογίας στην παραγωγή σωλήνων GRP. Αυτή η διαδικασία επιτρέπει τη χρήση συνεχούς περιφερειακού οπλισμού από υαλονήματα. Στην περίπτωση των σωλήνων πίεσης, η κύρια πίεση ασκείται περιφερειακά. Συνεπώς η ενσωμάτωση συνεχούς οπλισμού προς αυτή τη διεύθυνση έχει ως αποτέλεσμα τη δημιουργία ενός προϊόντος με υψηλότερη απόδοση σε χαμηλότερο κόστος. Φιλμ απελευθέρωσης Μηχανή περιέλιξης Υπολογιστής & πίνακας ελέγχου Κύρια δεξαμενή Ημερήσια δεξαμενή Δημιουργείται ένα πολύ συμπιεσμένο σύνθετο (πολυστρωματικό) μη μεταλλικό υλικό που μεγιστοποιεί τα οφέλη των τριών βασικών πρώτων υλών. Ενσωματώνονται τόσο συνεχή όσο και ασυνεχή κορδόνια υαλονήματος για υψηλή περιφερειακή ισχύ και αξονικό οπλισμό. Μια ενισχυτική στρώση από άμμο τοποθετείται κοντά στον ουδέτερο άξονα στον πυρήνα, για να παράσχει αυξημένη ακαμψία προσδίδοντας επιπρόσθετο πάχος. Κλωβός δεσμών υαλονημάτων Υαλόνημα Δοσομετρικές αντλίες Άμμος & ασυνεχές υαλόνημα Περιοχή σκλήρυνσης Δισκοπρίονο Επιφανειακή στρώση Τελικός σωλήνας 5

6 Σειρά προϊόντων Πρόγραμμα παραγωγής σωλήνων Το πρόγραμμα παραγωγής προϊόντων GRP τεχνολογίας FLOWTITE προσφέρει ένα ευρύ φάσμα σωλήνων σε διαφορετικές διαμέτρους και συμπληρώνεται με μια εξαιρετική σειρά εξαρτημάτων και αξεσουάρ. Η τυπικές διάμετροι σε mm, στις οποίες διατίθενται τα προϊόντα μας είναι οι εξής: Οι σωλήνες μας διατίθενται και σε άλλες διαμέτρους έως και mm κατόπιν ειδικής παραγγελίας. Επικοινωνήστε με τον τοπικό προμηθευτή σας. Όλοι οι σωλήνες διατίθενται στους τυπικούς δείκτες ακαμψίας των SN 2500, SN 5000 και SN Διατίθενται όμως και σωλήνες με διαφορετικούς δείκτες ακαμψίας (Ν/m 2 ) κατόπιν παραγγελίας. Ανάλογα με τη διάμετρο, οι σωλήνες GRP τεχνολογίας FLOWTITE διατίθενται σε κατηγορίες ονομαστικής πίεσης που κυμαίνονται μεταξύ 1 bar και 32 bar. Η εταιρεία μας πληροί τις προδιαγραφές υψηλής ποιότητας και συνεπώς διασφαλίζει ότι όλοι οι σωλήνες με πίεση μεγαλύτερη από PN1 έχουν ελεγχθεί πλήρως για αντοχή σε διπλάσια από την ονομαστική πίεση ανάλογα με τη χωρητικότητα του εξοπλισμού υδροστατικής δοκιμής. Τυπική κατηγορία πίεσης PN σε bar Διατίθενται σωλήνες με διαφορετικές κατηγορίες πίεσης κατόπιν παραγγελίας. Επικοινωνήστε με τον τοπικό προμηθευτή σας. Το μήκος της βασικής έκδοσης των σωλήνων ανέρχεται στα 12 μέτρα. Ωστόσο, είναι διαθέσιμα και άλλα μήκη κατόπιν παραγγελίας

7 Εξαρτήματα και αξεσουάρ Πέρα από σωλήνες, σας προσφέρουμε ένα μεγάλο εύρος εξαρτημάτων και αξεσουάρ για σωλήνες GRP. Σε αυτό συμπεριλαμβάνονται γωνίες, ταυ, διακλαδώσεις, φλάντζες ή προσυναρμολογημένα και προσαρμοσμένα στις ανάγκες σας εξαρτήματα. Η υψηλή ευελιξία των υλικών που χρησιμοποιούνται επιτρέπει την εξατομικευμένη και προσαρμοσμένη κατασκευή των εξαρτημάτων έτσι, ώστε να ανταποκρίνονται στις απαιτήσεις των πελατών μας. Η κατασκευή εξαρτημάτων αποτελεί αναπόσπαστο τμήμα της παραγωγικής διαδικασίας μας και διεξάγεται με ιδιαίτερη ευθύνη. Γωνίες 5-90 Κεντρική συστολή Ταυ 90 Έκκεντρη συστολή Ελεύθερες/σταθερές φλάντζες 7

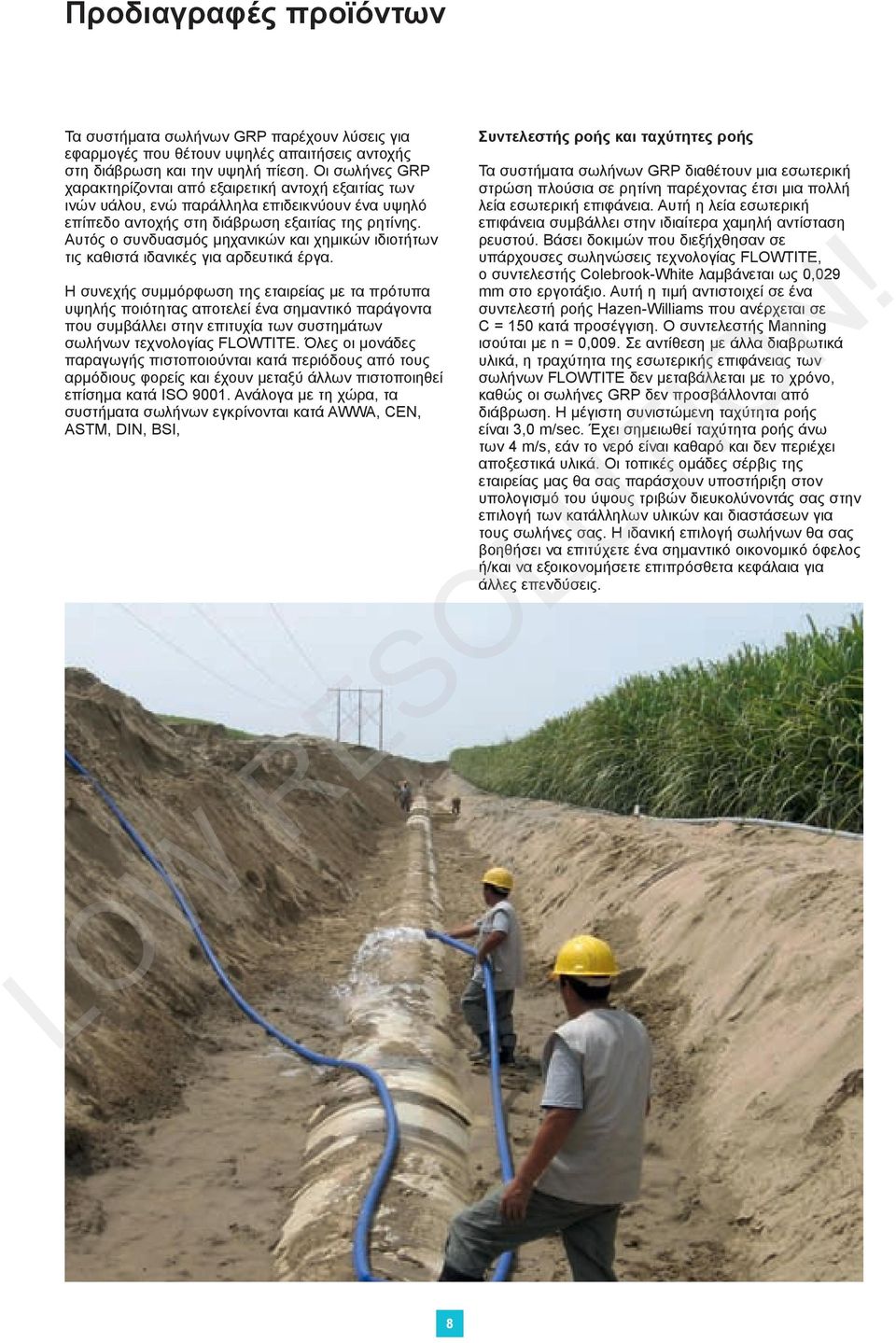

8 Προδιαγραφές προϊόντων Τα συστήματα σωλήνων GRP παρέχουν λύσεις για εφαρμογές που θέτουν υψηλές απαιτήσεις αντοχής στη διάβρωση και την υψηλή πίεση. Οι σωλήνες GRP χαρακτηρίζονται από εξαιρετική αντοχή εξαιτίας των ινών υάλου, ενώ παράλληλα επιδεικνύουν ένα υψηλό επίπεδο αντοχής στη διάβρωση εξαιτίας της ρητίνης. Αυτός ο συνδυασμός μηχανικών και χημικών ιδιοτήτων τις καθιστά ιδανικές για αρδευτικά έργα. Η συνεχής συμμόρφωση της εταιρείας με τα πρότυπα υψηλής ποιότητας αποτελεί ένα σημαντικό παράγοντα που συμβάλλει στην επιτυχία των συστημάτων σωλήνων τεχνολογίας FLOWTITE. Όλες οι μονάδες παραγωγής πιστοποιούνται κατά περιόδους από τους αρμόδιους φορείς και έχουν μεταξύ άλλων πιστοποιηθεί επίσημα κατά ISO Ανάλογα με τη χώρα, τα συστήματα σωλήνων εγκρίνονται κατά AWWA, CEN, ASTM, DIN, BSI, Συντελεστής ροής και ταχύτητες ροής Τα συστήματα σωλήνων GRP διαθέτουν μια εσωτερική στρώση πλούσια σε ρητίνη παρέχοντας έτσι μια πολλή λεία εσωτερική επιφάνεια. Αυτή η λεία εσωτερική επιφάνεια συμβάλλει στην ιδιαίτερα χαμηλή αντίσταση ρευστού. Βάσει δοκιμών που διεξήχθησαν σε υπάρχουσες σωληνώσεις τεχνολογίας FLOWTITE, ο συντελεστής Colebrook-White λαμβάνεται ως 0,029 mm στο εργοτάξιο. Αυτή η τιμή αντιστοιχεί σε ένα συντελεστή ροής Hazen-Williams που ανέρχεται σε C = 150 κατά προσέγγιση. Ο συντελεστής Manning ισούται με n = 0,009. Σε αντίθεση με άλλα διαβρωτικά υλικά, η τραχύτητα της εσωτερικής επιφάνειας των σωλήνων FLOWTITE δεν μεταβάλλεται με το χρόνο, καθώς οι σωλήνες GRP δεν προσβάλλονται από διάβρωση. Η μέγιστη συνιστώμενη ταχύτητα ροής είναι 3,0 m/sec. Έχει σημειωθεί ταχύτητα ροής άνω των 4 m/s, εάν το νερό είναι καθαρό και δεν περιέχει αποξεστικά υλικά. Οι τοπικές ομάδες σέρβις της εταιρείας μας θα σας παράσχουν υποστήριξη στον υπολογισμό του ύψους τριβών διευκολύνοντάς σας στην επιλογή των κατάλληλων υλικών και διαστάσεων για τους σωλήνες σας. Η ιδανική επιλογή σωλήνων θα σας βοηθήσει να επιτύχετε ένα σημαντικό οικονομικό όφελος ή/και να εξοικονομήσετε επιπρόσθετα κεφάλαια για άλλες επενδύσεις. 8

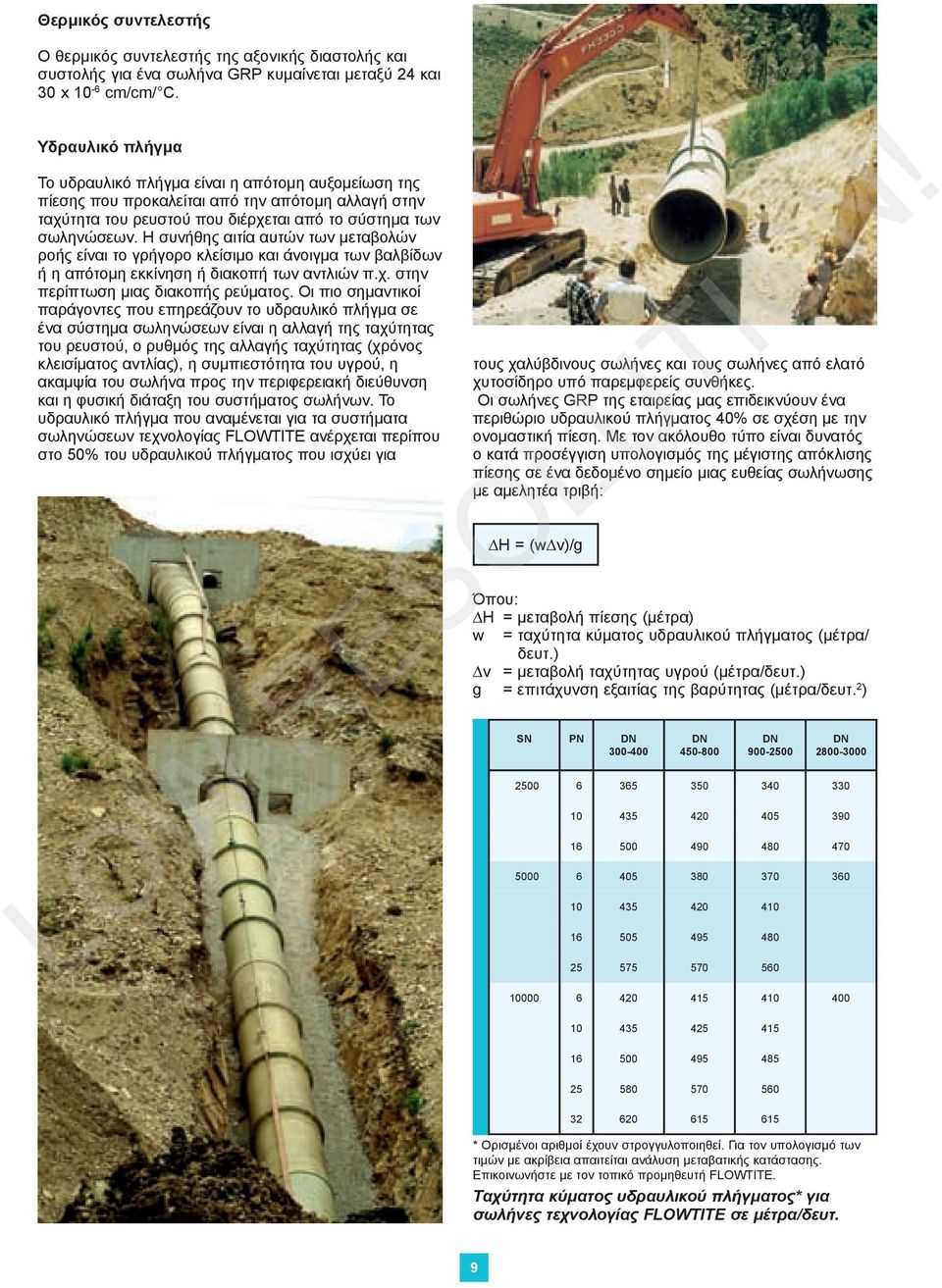

9 Θερμικός συντελεστής Ο θερμικός συντελεστής της αξονικής διαστολής και συστολής για ένα σωλήνα GRP κυμαίνεται μεταξύ 24 και 30 x 10-6 cm/cm/ C. Υδραυλικό πλήγμα Το υδραυλικό πλήγμα είναι η απότομη αυξομείωση της πίεσης που προκαλείται από την απότομη αλλαγή στην ταχύτητα του ρευστού που διέρχεται από το σύστημα των σωληνώσεων. Η συνήθης αιτία αυτών των μεταβολών ροής είναι το γρήγορο κλείσιμο και άνοιγμα των βαλβίδων ή η απότομη εκκίνηση ή διακοπή των αντλιών π.χ. στην περίπτωση μιας διακοπής ρεύματος. Οι πιο σημαντικοί παράγοντες που επηρεάζουν το υδραυλικό πλήγμα σε ένα σύστημα σωληνώσεων είναι η αλλαγή της ταχύτητας του ρευστού, ο ρυθμός της αλλαγής ταχύτητας (χρόνος κλεισίματος αντλίας), η συμπιεστότητα του υγρού, η ακαμψία του σωλήνα προς την περιφερειακή διεύθυνση και η φυσική διάταξη του συστήματος σωλήνων. Το υδραυλικό πλήγμα που αναμένεται για τα συστήματα σωληνώσεων τεχνολογίας FLOWTITE ανέρχεται περίπου στο 50% του υδραυλικού πλήγματος που ισχύει για τους χαλύβδινους σωλήνες και τους σωλήνες από ελατό χυτοσίδηρο υπό παρεμφερείς συνθήκες. Οι σωλήνες GRP της εταιρείας μας επιδεικνύουν ένα περιθώριο υδραυλικού πλήγματος 40% σε σχέση με την ονομαστική πίεση. Με τον ακόλουθο τύπο είναι δυνατός ο κατά προσέγγιση υπολογισμός της μέγιστης απόκλισης πίεσης σε ένα δεδομένο σημείο μιας ευθείας σωλήνωσης με αμελητέα τριβή: H = (w v)/g Όπου: H = μεταβολή πίεσης (μέτρα) w = ταχύτητα κύματος υδραυλικού πλήγματος (μέτρα/ δευτ.) v = μεταβολή ταχύτητας υγρού (μέτρα/δευτ.) g = επιτάχυνση εξαιτίας της βαρύτητας (μέτρα/δευτ. 2 ) SN PN DN DN DN DN * Ορισμένοι αριθμοί έχουν στρογγυλοποιηθεί. Για τον υπολογισμό των τιμών με ακρίβεια απαιτείται ανάλυση μεταβατικής κατάστασης. Επικοινωνήστε με τον τοπικό προμηθευτή FLOWTITE. Ταχύτητα κύματος υδραυλικού πλήγματος* για σωλήνες τεχνολογίας FLOWTITE σε μέτρα/δευτ. 9

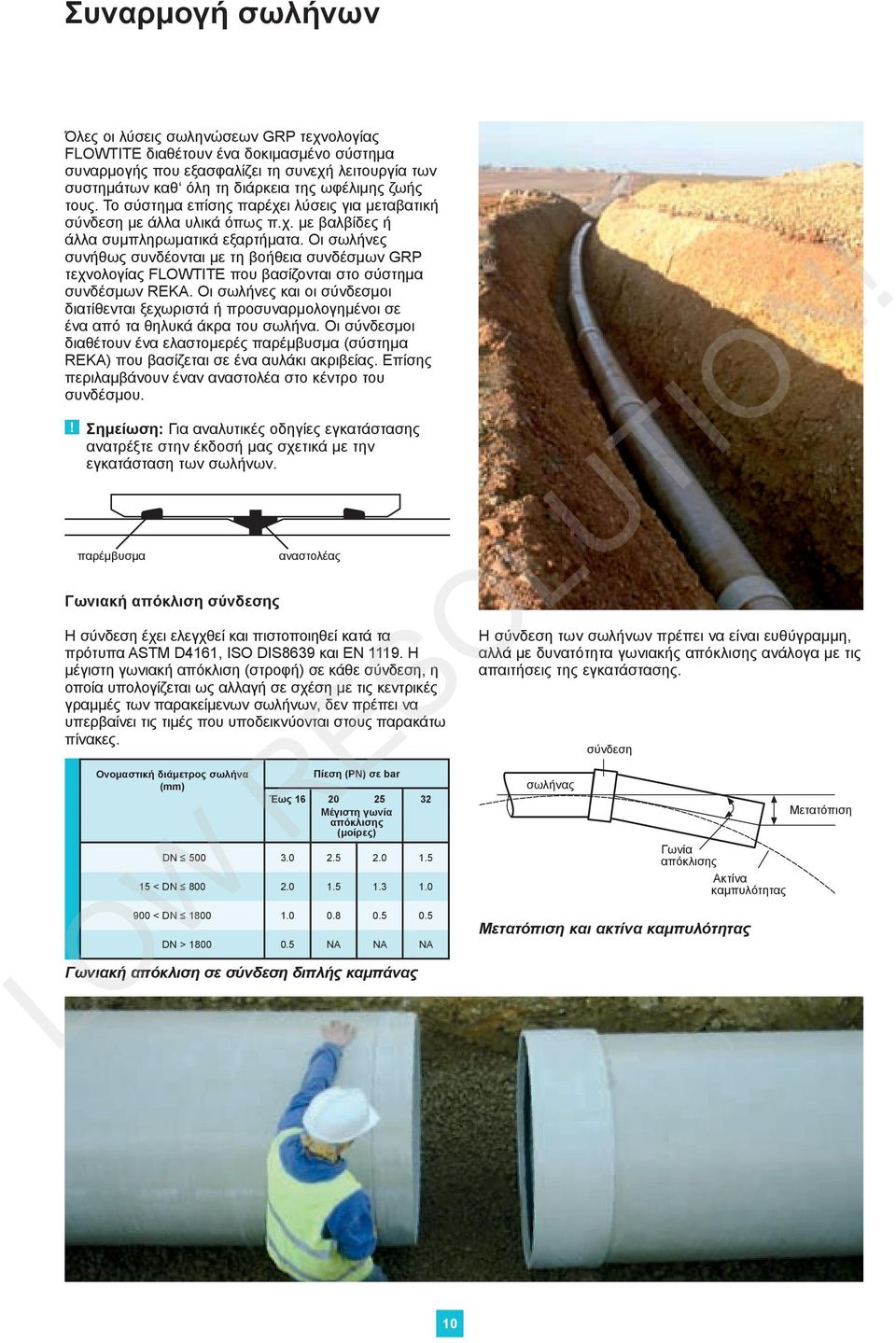

10 Συναρμογή σωλήνων Όλες οι λύσεις σωληνώσεων GRP τεχνολογίας FLOWTITE διαθέτουν ένα δοκιμασμένο σύστημα συναρμογής που εξασφαλίζει τη συνεχή λειτουργία των συστημάτων καθ όλη τη διάρκεια της ωφέλιμης ζωής τους. Το σύστημα επίσης παρέχει λύσεις για μεταβατική σύνδεση με άλλα υλικά όπως π.χ. με βαλβίδες ή άλλα συμπληρωματικά εξαρτήματα. Οι σωλήνες συνήθως συνδέονται με τη βοήθεια συνδέσμων GRP τεχνολογίας FLOWTITE που βασίζονται στο σύστημα συνδέσμων REKA. Οι σωλήνες και οι σύνδεσμοι διατίθενται ξεχωριστά ή προσυναρμολογημένοι σε ένα από τα θηλυκά άκρα του σωλήνα. Οι σύνδεσμοι διαθέτουν ένα ελαστομερές παρέμβυσμα (σύστημα REKA) που βασίζεται σε ένα αυλάκι ακριβείας. Επίσης περιλαμβάνουν έναν αναστολέα στο κέντρο του συνδέσμου.! Σημείωση: Για αναλυτικές οδηγίες εγκατάστασης ανατρέξτε στην έκδοσή μας σχετικά με την εγκατάσταση των σωλήνων. παρέμβυσμα Γωνιακή απόκλιση σύνδεσης αναστολέας Η σύνδεση έχει ελεγχθεί και πιστοποιηθεί κατά τα πρότυπα ASTM D4161, ISO DIS8639 και EN Η μέγιστη γωνιακή απόκλιση (στροφή) σε κάθε σύνδεση, η οποία υπολογίζεται ως αλλαγή σε σχέση με τις κεντρικές γραμμές των παρακείμενων σωλήνων, δεν πρέπει να υπερβαίνει τις τιμές που υποδεικνύονται στους παρακάτω πίνακες. Ονομαστική διάμετρος σωλήνα (mm) Πίεση (PN) σε bar Έως Μέγιστη γωνία απόκλισης (μοίρες) DN < DN < DN DN > NA NA NA Γωνιακή απόκλιση σε σύνδεση διπλής καμπάνας Η σύνδεση των σωλήνων πρέπει να είναι ευθύγραμμη, αλλά με δυνατότητα γωνιακής απόκλισης ανάλογα με τις απαιτήσεις της εγκατάστασης. σωλήνας σύνδεση Γωνία απόκλισης Ακτίνα καμπυλότητας Μετατόπιση και ακτίνα καμπυλότητας Μετατόπιση 10

11 T y p A Γωνία απόκλισης (μοίρες) Φλαντζωτές συνδέσεις Μέγιστη μετατόπιση (mm) Μήκος σωλήνα Ακτίνα καμπυλότητας (m) Μήκος σωλήνα 3 m 6 m 12 m 3 m 6 m 12 m Μετατόπιση και ακτίνα καμπυλότητας Οι συνδέσεις με φλάντζα προσφέρουν την ίδια ασφάλεια όπως και οι συνδέσεις με επικόλληση και επιτρέπουν την αποσυναρμολόγηση της εγκατάστασης σε μεταγενέστερη φάση. Οι φλάντζες αποτελούν επίσης μια καλή λύση για συνδέσεις με άλλα υλικά σωληνώσεων, βαλβίδες και συμπληρωματικά εξαρτήματα. Διατίθενται ως σταθερές και ελεύθερες φλάντζες. Σύνδεση με φλάντζα T y p B Φλαντζωτός δακτύλιος ελεύθερου τύπου με δακτύλιο στεγανοποίησης Σύνδεσμοι τοιχωμάτων Οι σύνδεσμοι τοιχωμάτων χρησιμοποιούνται ειδικά, όταν απαιτείται η σύνδεση σωλήνων με σκυρόδεμα ή όταν η σωλήνωση συναντά σκυρόδεμα, όπως συνδέσεις σε τοίχους. Είναι δυνατή η κατασκευή τους σε οποιοδήποτε μήκος έως 3 μέτρα. Τύπος A T y p A T y p C 0 Τύπος B T y p B Τύπος 0 Τύπος 00 Τύπος Γ Σύνδεση και επιτοίχιο κολάρο, το οποίο έχει λειανθεί T y p T y p 00 περιφερικά T y p C T y p 0 Φλαντζωτός δακτύλιος ελεύθερου τύπου με χαλύβδινο δακτύλιο 11

12 Αγκυρώσεις και εγκιβωτισμός με σκυρόδεμα Όταν η σωλήνωση βρίσκεται υπό πίεση, ασκούνται μη ισοσταθμισμένες δυνάμεις στις γωνίες, τις συστολές, τα ταυ, τις διακλαδώσεις, τα διαφράγματα, καθώς επίσης και άλλες μεταβολές κατά μήκος της διεύθυνσης του αγωγού. Αυτές οι δυνάμεις πρέπει να περιορίζονται κατά κάποιο τρόπο έτσι, ώστε να παρεμποδίζεται η αποκόλληση των συνδέσμων. Η πιο οικονομική λύση για αυτό το πρόβλημα είναι η χρήση αγκυρώσεων ή εναλλακτικά η απευθείας έδραση και τριβή ανάμεσα στο σωλήνα και το έδαφος. GRP Τυπικός σωλήνας Σύνδεση GRP 2,5 Σωλήνας μικρού μήκους Τυπική εγκατάσταση γωνίας GRP Εγκιβωτισμός με οπλισμένο σκυρόδεμα Σταθεροποίηση με θραυστή πέτρα 12

13 Θάλαμοι βαλβίδων Οι περισσότερες αρδευτικές σωληνώσεις πίεσης διαθέτουν περιοδικές ρυθμιστικές βαλβίδες κατά τόπους για την απομόνωση ενός τμήματος του συστήματος παροχής ή διανομής, ανακουφιστικές δικλείδες και βαλβίδες υποπίεσης σε υψηλά σημεία στη σωλήνωση για την αργή εκκένωση του συσσωρευμένου αέρα αποτρέποντας με αυτό τυχόν απόφραξη ή για την είσοδο του αέρα για την αποφυγή αρνητικής πίεσης, καθώς επίσης και θαλάμους καθαρισμού (έκπλυσης) ή αποστράγγισης. Όλα αυτά τα διαφορετικά εξαρτήματα μπορούν να συνδεθούν με τα συστήματα σωλήνων τεχνολογίας FLOWTITE. Για περισσότερες πληροφορίες ανατρέξτε στην ενότητα Οδηγός εγκατάστασης για υπόγεια συστήματα σωληνώσεων. Άνω ζώνη επίχωσης Φλάντζα με χείλος συγκράτησης ΦΛΑΝΤΖΑ GRP ζώνη επίχωσης Άνω ζώνη επίχωσης Φλάντζα με χείλος συγκράτησης ΣΩΛΗΝΑΣ ΤΥΠΙΚΟΣ ΦΛΑΝΤΖΑ GRP GRP ζώνη ΣΩΛΗΝΑΣ επίχωσης GRP ΜΙΚΡΟΥ ΜΗΚΟΥΣ ΤΥΠΙΚΟΣ ΣΩΛΗΝΑΣ GRP ΜΙΚΡΟΥ Τυπική εφαρμογή ΜΗΚΟΥΣθαλάμου βαλβίδων Εναλλακτική λύση 1 Τυπική εφαρμογή θαλάμου βαλβίδων Εναλλακτική λύση 2 Άνω ζώνη επίχωσης ΤΟΙΧΩΜΑ ΑΠΟ ΣΚΥΡΟΔΕΜΑ ΣΩΛΗΝΑΣ GRP ŁĄCZNIK GRP ΧΑΛΥΒΑΣ ΧΑΛΥΒΑΣ ΧΩΡΟΣ ΣΥΡΤΑΡΩΤΗΣ Εξάρτημα Άνω ζώνη επίχωσης ΒΑΛΒΙΔΑΣ αποσυναρμολόγησης Φλάντζα με χείλος ΧΑΛΥΒΑΣ ΧΑΛΥΒΑΣ συγκράτησης Συρταρωτή Χαλυβδινη φλαντζα βαλβίδα ζώνη επίχωσης ΧΩΡΟΣ ΣΥΡΤΑΡΩΤΗΣ Εξάρτημα Άνω ζώνη επίχωσης ΒΑΛΒΙΔΑΣ αποσυναρμολόγησης Φλάντζα με χείλος συγκράτησης ΣΩΛΗΝΑΣ Συρταρωτή Χαλυβδινη φλαντζα ΣΩΛΗΝΑΣ ΤΥΠΙΚΟΣ GRP βαλβίδα ζώνη επίχωσης GRP ΣΩΛΗΝΑΣ GRP ΜΙΚΡΟΥ ΜΙΚΡΟΥ ΜΗΚΟΥΣ ΜΗΚΟΥΣ ΤΥΠΙΚΟΣ ΣΩΛΗΝΑΣ GRP ŁĄCZNIK GRP ΣΩΛΗΝΑΣ GRP ΜΙΚΡΟΥ ΜΗΚΟΥΣ Σύνδεση GRP ή χαλύβδινη σύνδεση Σύνδεση GRP ή χαλύβδινη σύνδεση ΒΑΛΒΙΔΑ ΕΞΑΕΡΩΣΗΣ ΧΑΛΥΒΑΣ ΧΩΡΟΣ ΣΥΡΤΑΡΩΤΗΣ Εξάρτημα ΒΑΛΒΙΔΑΣ αποσυναρμολόγησης ΧΑΛΥΒΑΣ ΧΑΛΥΒΑΣ Συρταρωτή Χαλυβδινη φλαντζα βαλβίδα Συρταρωτή βαλβίδα ΧΩΡΟΣ ΣΥΡΤΑΡΩΤΗΣ ΒΑΛΒΙΔΑΣ ΧΑΛΥΒΑΣ Επίπεδο εδάφους Εξάρτημα αποσυναρμολόγησης Χαλυβδινη φλαντζα ΣΩΛΗΝΑΣ GRP ΜΙΚΡΟΥ ΜΗΚΟΥΣ Σύνδεση GRP ή χαλύβδινη σύνδεση Σύνδεση GRP ή χαλύβδινη σύνδεση Poziom gruntu Poziom gruntu ΤΥΠΙΚΟΣ ΣΩΛΗΝΑΣ GRP ΤΥΠΙΚΟΣ ΣΩΛΗΝΑΣ GRP ΤΥΠΙΚΟΣ ΣΩΛΗΝΑΣ GRP ΤΥΠΙΚΟΣ ΣΩΛΗΝΑΣ GRP Χαλυβδινος σωληνας Εγκιβωτισμος με σκυροδεμα Σωληνας GRP Τυπικές συνδέσεις χώρου βαλβίδων αποστράγγισης, Εναλλακτική λύση 1 Εγκιβωτισμος με σκυροδεμα Σύνδεση GRP Γωνία GRP 45 ζώνη επίχωσης ΕΠΙΤΟΙΧΙΑ ΣΥΝΔΕΣΗ ΜΕ ΣΤΗΡΙΓΜΑ Σωληνας GRP ΤΥΠΙΚΟΣ ΣΩΛΗΝΑΣ GRP ΣΩΛΗΝΑΣ GRP ΜΙΚΡΟΥ ΜΗΚΟΥΣ ΤΑΥ WALL ΣΩΛΗΝΑΣ GRP ΜΙΚΡΟΥ ΜΗΚΟΥΣ ΤΥΠΙΚΟΣ ΣΩΛΗΝΑΣ GRP ΕΠΙΤΟΙΧΙΑ ΣΥΝΔΕΣΗ ΕΓΚΙΒΩΤΙΣΜΟΣ ΜΕ ΜΕ ΣΤΗΡΙΓΜΑ ΣΚΥΡΟΔΕΜΑ (εάν απαιτείται) Τυπική σύνδεση χώρου εξαέρωσης Χαλυβδινος σωληνας Τυπικές συνδέσεις χώρου βαλβίδων αποστράγγισης, Εναλλακτική λύση 2 13

14 Υπηρεσίες Οι ειδικοί στον τομέα μας, καθώς και τα σημεία πώλησής της εταιρείας μας ανά τον κόσμο προσφέρουν ένα ευρύ φάσμα προϊόντων και υπηρεσιών υποστήριξης. Θα σας παράσχουν βοήθεια στις ακόλουθες εργασίες: Μελέτη έργου και επιλογή των πλέον κατάλληλων υλικών ανάλογα με τις συνθήκες Διαμόρφωση της εγκατάστασης και υπολογισμός των στηριγμάτων και των αγκυρώσεων Υδραυλικοί υπολογισμοί Ανάλυση τάσεων για υπόγειες και υπέργειες εγκαταστάσεις Εργαστηριακή τοποθέτηση των τυμπάνων Επιτόπια επίβλεψη 14

15 Συστάσεις Εξαιτίας της διαθεσιμότητας των προϊόντων σε παγκόσμιο επίπεδο, ο όμιλος Amiantit έχει διεκπεραιώσει με επιτυχία έργα σε όλο τον κόσμο. Η λίστα που ακολουθεί αποτελεί μόνο ένα μικρό δείγμα των έργων αυτών. Έργο Χώρα Διάμετρος (mm) Πίεση (bar) Μήκος (m) Barreales 1 και 2 Αργεντινή Αρδευτικό έργο Yaylak Plain Τουρκία Έργο Paulo Afonso Βραζιλία Conduccion Payuelos II Ισπανία Αρδευτικό δίκτυο Harran, πεδιάδα τμήμα 6 Τουρκία Αρδευτικό δίκτυο Metohija, Κόσοβο Σερβία & Μοντενέγκρο Αρδευτικό δίκτυο Aflaj Σαουδική Αραβία Pindal Maracaibo Κολομβία Έργο Jacuipe Βραζιλία Έργο άντλησης & άρδευσης Sanliurfa Bozova Τουρκία Έργα εκτροπής βόρειων γεωργικών εκτάσεων Κίνα Αρδευτικό έργο Al-Balikh Συρία Regadío Zona Monegros II Sectores XVIII XIX & XXI XX XXII Ισπανία Regadío Ute Regs De La Noguera Ισπανία Αρδευτικό έργο άνω πεδιάδας του Harran Τουρκία Αποχετευτικός αγωγός Alto Tunitlan Μεξικό Έργο Curral Novo Βραζιλία Regadío Zona Monegros II Τομέας VIII Ισπανία Κύριο αρδευτικό κανάλι στην αριστερή όχθη, Batman Για περισσότερες πληροφορίες, επισκεφτείτε την σελίδα πελατών ( Reference List ) στην τοποθεσία της εταιρείας στο Web στη διεύθυνση Τουρκία Regadío de Alcolea del Tajo Ισπανία Canal del Paramo Ισπανία

16 Έχει καταβληθεί κάθε δυνατή προσπάθεια έτσι, ώστε τα περιεχόμενα του παρόντος διαφημιστικού εντύπου να είναι ακριβή. Ωστόσο, η Amiantit και οι θυγατρικές εταιρείες της δεν φέρουν ευθύνη για τυχόν προβλήματα που ενδέχεται να ανακύψουν ως αποτέλεσμα σφαλμάτων που ενδεχομένως περιέχονται στην παρούσα έκδοση. Συνεπώς, οι πελάτες μας θα πρέπει να υποβάλλουν ερωτήματα στον εκάστοτε προμηθευτή τους και να ενημερώνονται πλήρως για την καταλληλότητα των προϊόντων που έχει προμηθεύσει ή κατασκευάσει η Amiantit ή/και οι θυγατρικές εταιρείες της, προτού τα χρησιμοποιήσουν. Διανέμεται από: APS Greece Μ. Αλεξάνδρου 81, Μαρούσι Τ.Κ Αθήνα Τηλ.: Φαξ: info-gr@aps-sales.com Flowtite Technology AS P.O. Box Sandefjord Νορβηγία Τηλ.: Φαξ: info@amiantit.com FT-Irrigation V GR
