Η ΠΕΡΙΠΤΩΣΗ ΚΡΗΤΗΣ-ΡΟΔΟΥ

Transcript

1 ΕΝΣΩΜΑΤΩΝΟΝΤΑΣ ΤΗΝ ΧΡΗΣΗ ΔΩΡΕΑΝ/ΕΛΕΥΘΕΡΩΝ GIS ΚΑΙ GPS ΛΟΓΙΣΜΙΚΩΝ ΣΤΗΝ ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΚΜΕΤΑΛΛΕΥΣΗ ΕΝΑΕΡΙΩΝ ΓΡΑΜΜΩΝ ΜΕΤΑΦΟΡΑΣ: Η ΠΕΡΙΠΤΩΣΗ ΚΡΗΤΗΣ-ΡΟΔΟΥ Δ. Πυλαρινός Τομέας Εκμετάλλευσης Συστήματος Μεταφοράς Κρήτης-Ρόδου Διεύθυνση Διαχείρισης Νησιών ΔΕΔΔΗΕ Α.Ε. Ι. Πέλλας Τομέας Εκμετάλλευσης Συστήματος Μεταφοράς Κρήτης-Ρόδου Διεύθυνση Διαχείρισης Νησιών ΔΕΔΔΗΕ Α. Ε

2 GIS GPS geographical information system γεωγραφικό σύστημα απεικόνισης απεικόνιση και διαχείριση χωρικών και γεωγραφικών πληροφοριών global positioning system παγκόσμιο σύστημα στιγματοθέτησης ή θεσιθεσίας. υπηρεσίες εντοπισμού γεωγραφικής θέσης συστήματα με γεωγραφική διασπορά

3 Δωρεάν/ελεύθερα λογισμικά δωρεάν: χωρίς κόστος ανοικτού κώδικα: επιτρέπεται σε κάθε χρήστη να εξετάσει και να χρησιμοποιήσει τη γνώση και τις δυνατότητες που προσφέρει ο παρεχόμενος πηγαίος κώδικας. ελεύθερο: λογισμικό που μπορεί να χρησιμοποιηθεί, αντιγραφεί, μελετηθεί, τροποποιηθεί και αναδιανεμηθεί χωρίς περιορισμό. συχνά ισχύουν και τα 3 ταυτόχρονα (όχι πάντα) openhub>67.000, github> wikipedia, arduino, firefox, libreoffice, linux κλπ Αστική μη κερδοσκοπική εταιρεία, 35 Πανεπιστήμια και ερευνητικά κέντρα

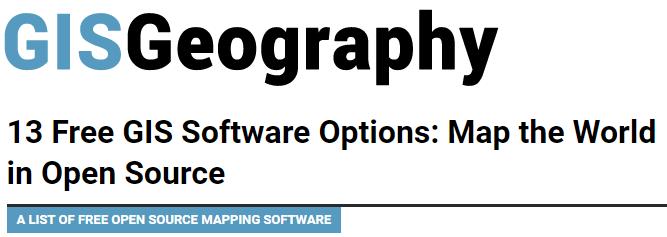

4 Δωρεάν/ελεύθερα λογισμικά πλήθος διαθέσιμων δωρεάν/ελεύθερων GIS και GPS λογισμικών το γνωστότερο δωρεάν GIS λογισμικό: Google Earth (GE) επαγγελματική έκδοση: Google Earth Pro (GEP): δωρεάν από το 2015

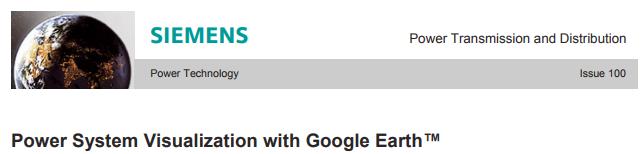

5 GE και ΣΗΕ ως παροχή σε εμπορικά λογισμικά υπηρεσίες απεικόνισης ΣΗΕ σε GE

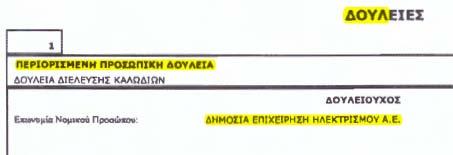

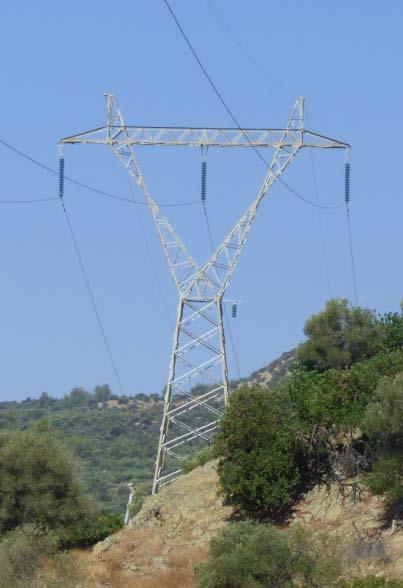

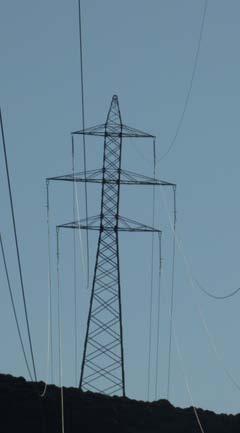

6 ΣΜ και ΓΜ μονού ή διπλού κυκλώματος Άξονας ΓΜ: η νοητή ευθεία που ενώνει το κέντρο δύο πύργων (πυλώνων) μήκος ΓΜ: το μήκος του άξονα κατά την χάραξη/κατασκευή: αναγκαστική απαλλοτρίωση εδαφοτεμαχίων έδρασης και κήρυξη ζωνών δουλείας (περιορισμοί δόμησης, υποχρέωση πρόσβασης κλπ) ενστάσεις, αποζημιώσεις κ.ο.κ. Το ΣΜ είναι στατικό βραχυχρόνια αλλά δυναμικό μακροχρόνια

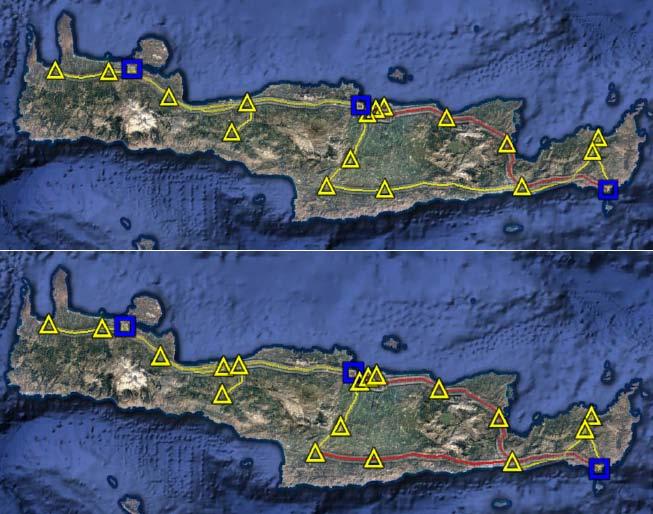

7 ΣΜ Κρήτης (150kV) 1 ΥΣ υπό ένταξη, 1 ΓΜ υπό αναβάθμιση (από απλό σε διπλό) απλό κύκλωμα διπλό κύκλωμα ΥΣ ανύψωσης ΥΣ υποβιβασμού

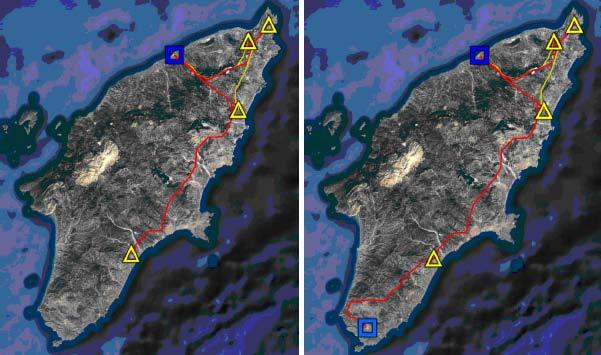

8 ΣΜ Ρόδου (150kV) 1 ΥΣ υπό ένταξη, 1 ΓΜ ηλέκτριση 14/7/2017 απλό κύκλωμα διπλό κύκλωμα ΥΣ ανύψωσης ΥΣ υποβιβασμού

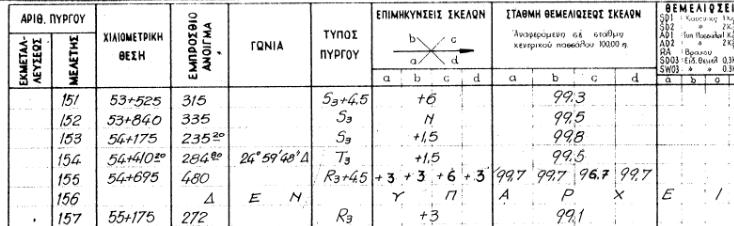

9 ΓΜ: αριθμός μελέτης κατά την χάραξη/κατασκευή: κάθε Πύργος αριθμό μελέτης Αριθμό μελέτης: νομική ονομασία (ΦΕΚ, Κτημ. Διαγ) συνήθως μοναδιαία αυξανόμενος (1, 2, 3,.) αλλά: προσθαφαιρέσεις Προσθήκη γραμμάτων στο τέλος του αριθμού μελέτης

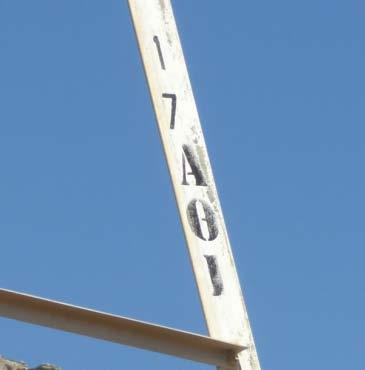

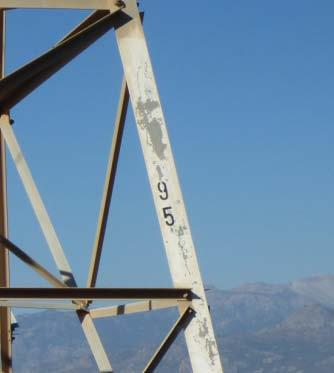

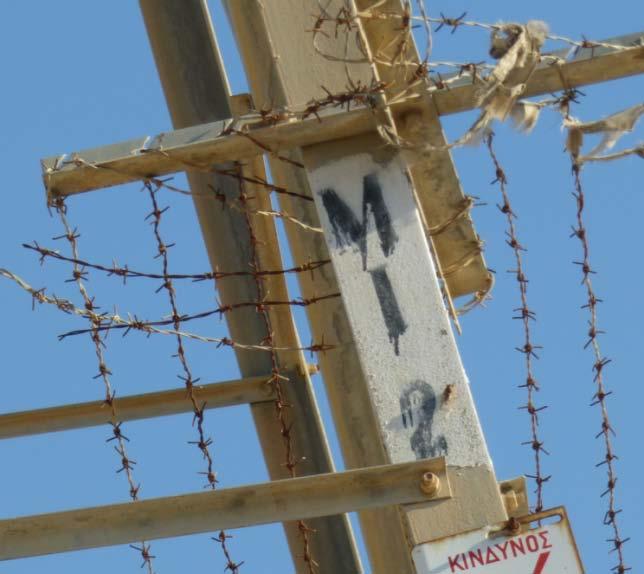

10 ΓΜ: αριθμός εκμετάλλευσης αριθμός εκμετάλλευσης για την διευκόλυνση συντήρησης-εκμετάλλευσης χωρίς νομική υπόσταση λογική συνέχεια-αλληλουχία στην αρίθμηση πρέπει να ταυτοποιεί μοναδικά τον Πύργο σε ορατή θέση

11 Πρόβλημα ΓΜ με ίδια αφετηρία, σε κοντινή απόσταση: Πύργοι με ίδιο/παραπλήσιο αριθμό μελέτης σε μικρή απόσταση μεταξύ τους

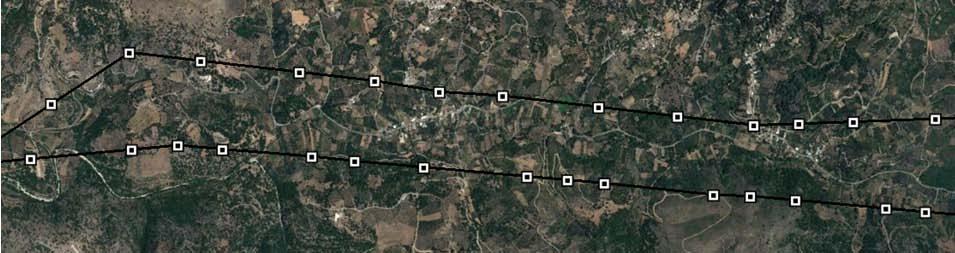

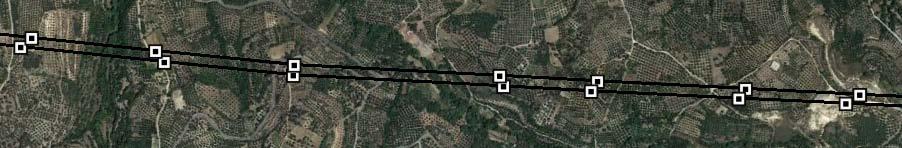

12 Λύση: αριθμός εκμετάλλευσης αριθμός εκμετάλλευσης: συνήθως (αλλά όχι πάντα) ίδιος με αριθμό μελέτης με την προσθήκη γραμμάτων που αφορούν τα τερματικά σημεία (ΥΣ στα άκρα) της ΓΜ ΛΧ 67 ΛΧΙΙ 67 ΛΧ 66 ΛΧ 65 ΛΧΙΙ 66 ΛΧΙΙ 64 ΛΧΙΙ 65 ΛΧ 64 ΛΧ 63 ΛΧΙΙ 63 ΛΧΙΙ 62 ΛΧ 62 ΛΧ 61 ΛΧΙΙ 61 ΛΧΙΙ 60 ΛΧΙΙ 59 ΛΧ 60 ΛΧΙΙ 58 ΛΧ 59 ΛΧ 58 ΛΧΙΙ 57 ΛΧΙΙ 56 ΛΧ 57 ΛΧ 56 ΛΧΙ 55 ΛΧΙΙ 55 ΛΧΙΙ 54 ΛΧ 80 ΛΧΙΙ 80 ΛΧ 79 ΛΧ 78 ΛΧ 77 ΛΧ 76 ΛΧ 75 ΛΧΙΙ 79 ΛΧΙΙ 78 ΛΧΙΙ 77 ΛΧΙΙ 76 ΛΧΙΙ 75 ΛΧ 74 ΛΧΙΙ 74

13 διπλό κύκλωμα: Ποια τερματικά σημεία; σπάνια τα 2 κυκλώματα καταλήγουν στους ίδιους 2 ΥΣ (μόνο 1 περίπτωση σε 9 ΓΜ δ.κ. στο ΣΜ Κ-Ρ) ΛΗΙΙ 14Ν ΛΗΙΙ 15Ν

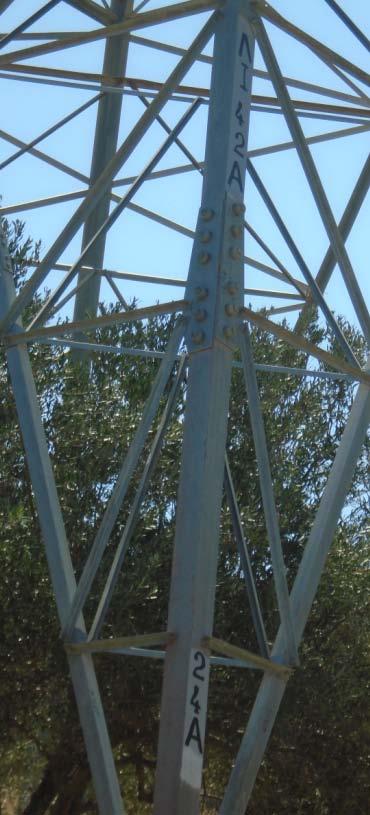

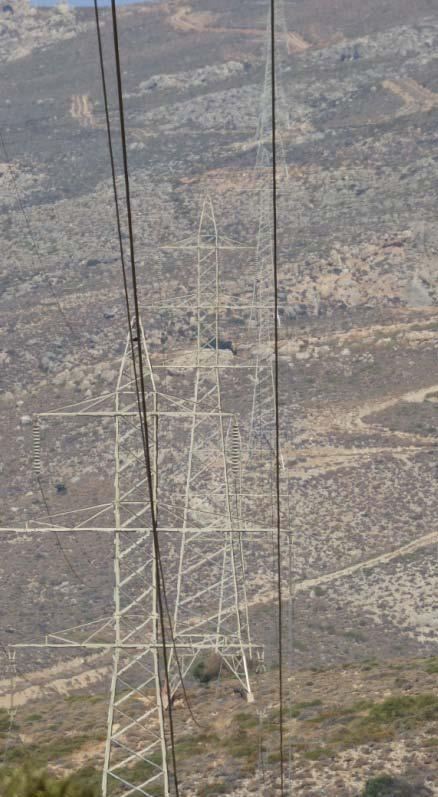

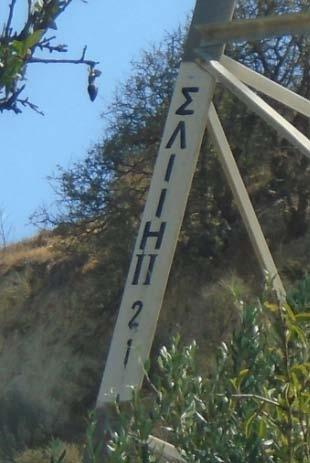

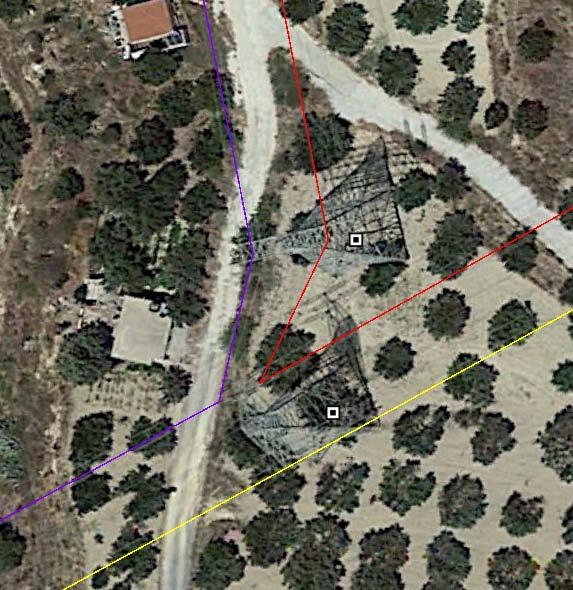

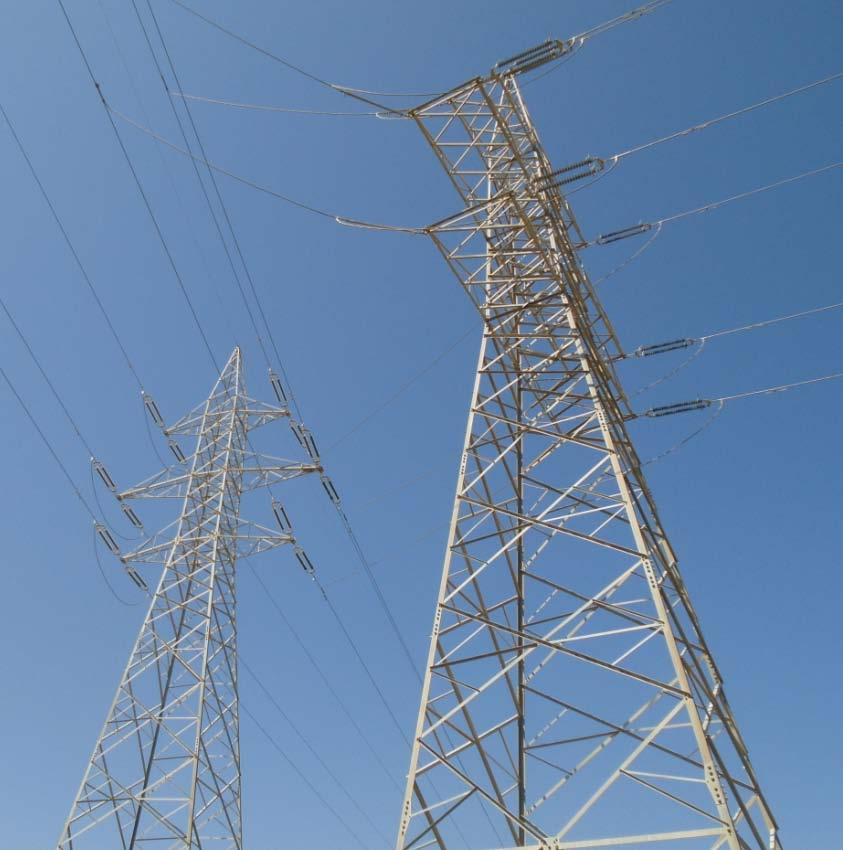

14 Λογική συνέχεια-αλληλουχία; «διασταυρώσεις» ΓΜ διπλού κυκλώματος ΣΗΙΙ 21 ΛΙΙ 42Α

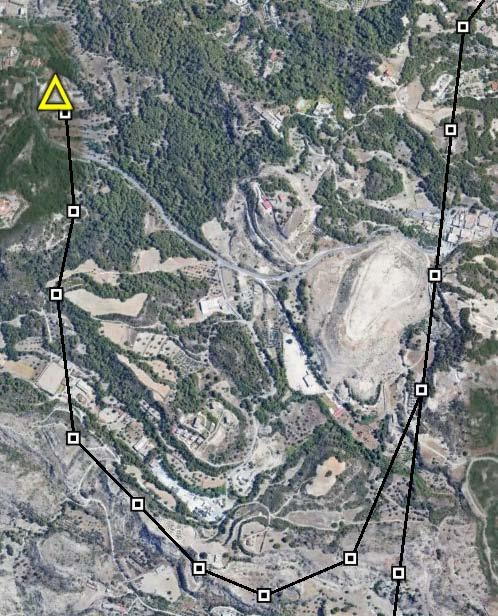

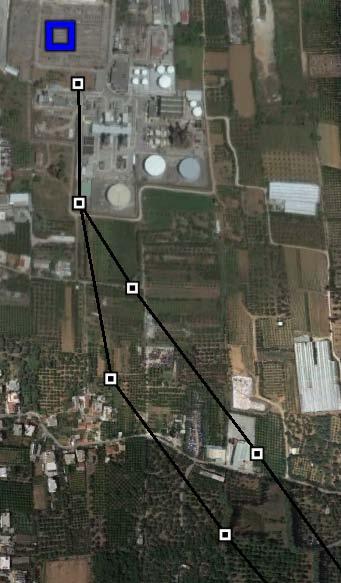

15 Λογική συνέχεια-αλληλουχία; διαφορετικές ΓΜ μονού κυκλώματος «συναντιούνται» και επιβαίνουν σε ΓΜ διπλού κυκλώματος ΛΧ 276/ΛΧΙΙ 279 ΛΧ 275/ΛΧΙΙ 278 ΛΧ 274 ΑΡΟ 36Ν / ΙΡ 9 ΛΧΙΙ 277 ΙΡ 8 ΑΡΟ 35

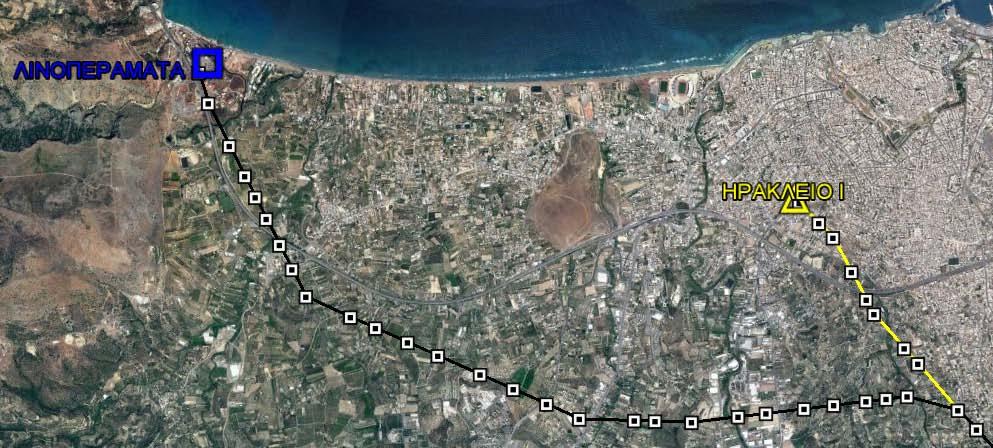

16 Μοναδικά; μέρη παλιών ΓΜ χρησιμοποιούνται για νέες Παλιά ΓΜ 66kV (εκτός λειτουργίας) ΗΡΑΚΛΕΙΟ-ΠΑΧΙΑ ΑΜΜΟΣ Νέα ΓΜ 150kV ΛΙΝΟΠΕΡΑΜΑΤΑ-ΙΕΡΑΠΕΤΡΑ

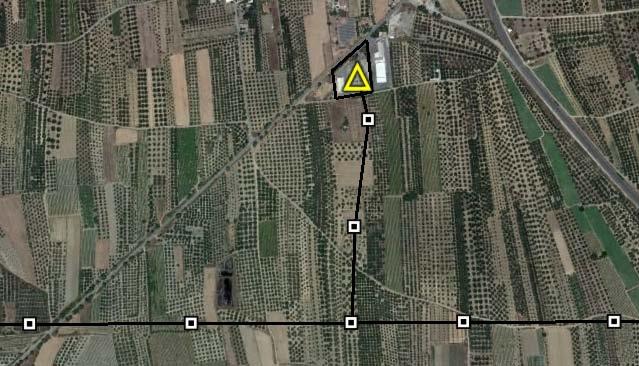

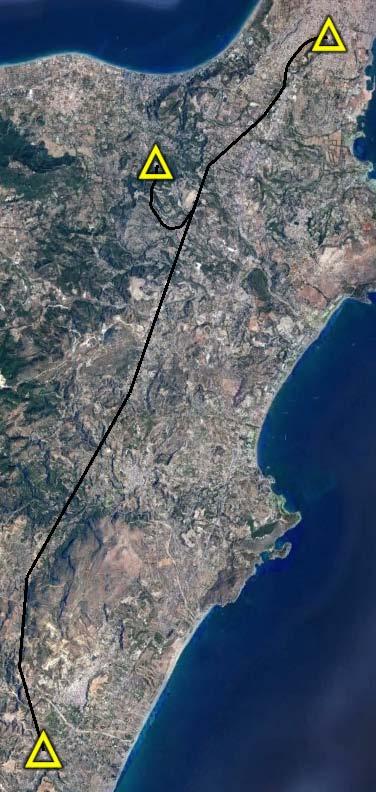

17 Λογική συνέχεια-αλληλουχία; ένα κύκλωμα - διαφορετικές ΓΜ: ΓΜ ΣΗΙΙ ΓΜ ΛΙΙ ΓΜ ΑΘΙ ΓΜ ΑΘΙ

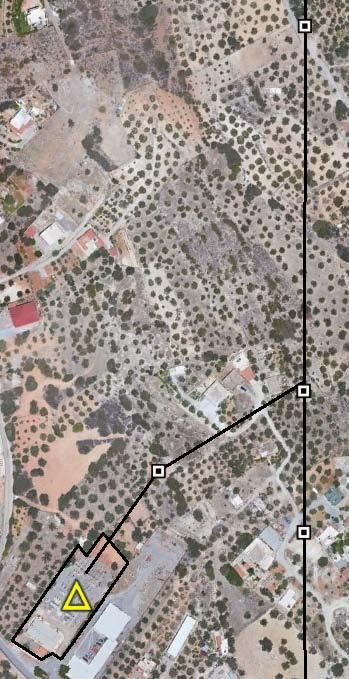

18 Λογική συνέχεια-αλληλουχία; προσθήκες Πύργων μετά την κατασκευή της ΓΜ (π.χ. ένταξη νέου ΥΣ) τελικά: δεν είναι δυνατό να καθοριστεί συνεπής και πλήρως κατατοπιστικός αλγόριθμος ΛΙΙ 179 (153) ΜΙ 70Ν2 ΛΙΙ 180 (153/1) ΛΙΙ 180Α (153/2) ΜΙ 70Ν1 ΜΙ 68 ΜΙ 69 ΜΙ 71 ΜΙ 72 ΛΙΙ 181 (154) ΜΙ 70Ν

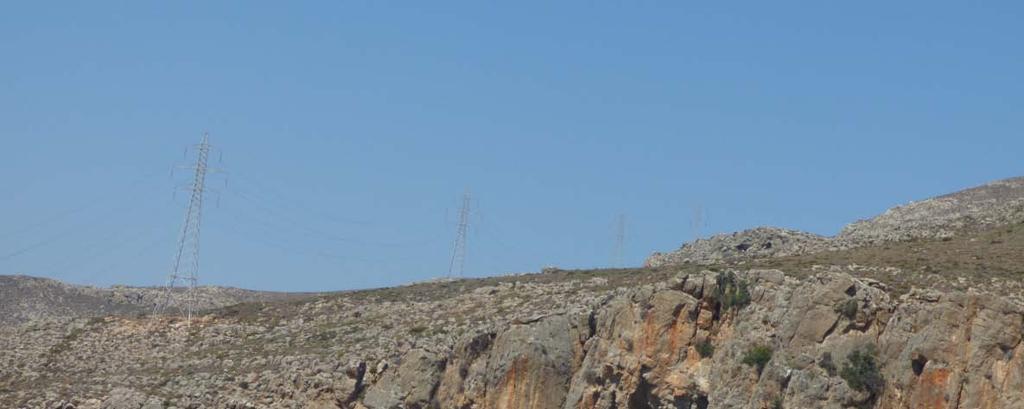

19 ΓΜ: Μετάβαση μέσω δρόμων που διανοίχτηκαν κατά την κατασκευή (ορισμένοι >50 έτη) δασικοί-ορεινοί-επαρχιακοί επαναλαμβανόμενα τοπία απουσία σήμανσης φυσικά εμπόδια, κατολισθήσεις κλπ η αρχή της ορθής διαδρομής μπορεί να απέχει αισθητά από τον Πύργο

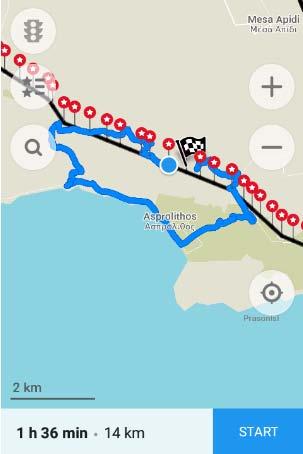

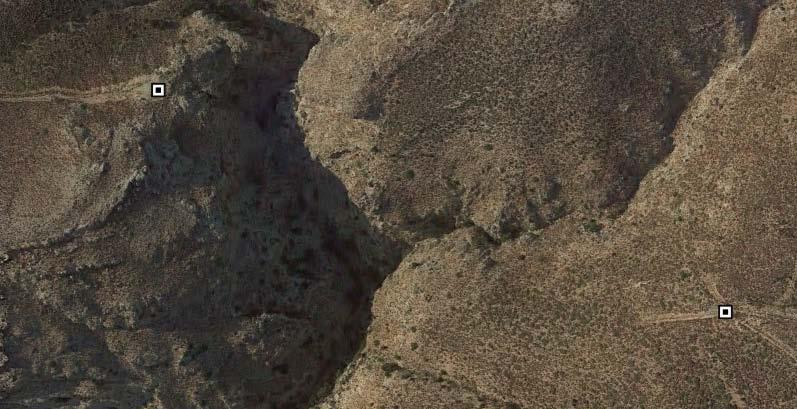

20 ΓΜ: Μετάβαση μετάβαση στον επόμενο Πύργο μπορεί να απαιτεί εντελώς διαφορετική διαδρομή μετάβαση με όχημα: > 90 min

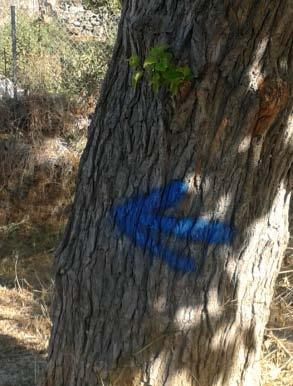

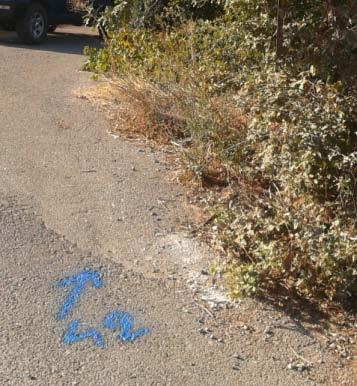

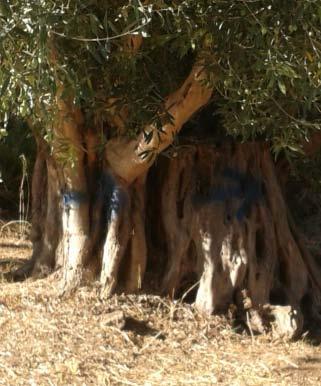

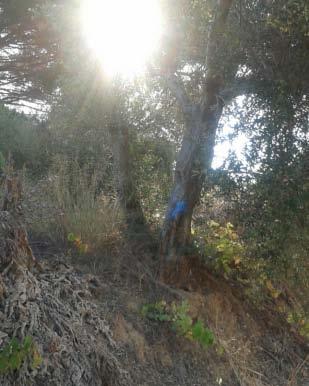

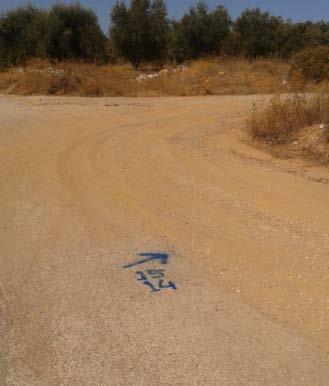

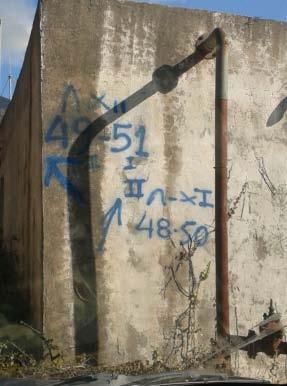

21 ΓΜ: Μετάβαση εμπειρία σημειώσεις αναζήτηση, trialand error αυτοσχέδιες σημάνσεις

22 ΓΜ ΣΜ Κ-Ρ και GPS / GIS αφορμή: η πρόσληψη νέου προσωπικού στόχοι: γεωγραφική απεικόνιση των ΣΜ Κ-Ρ σε GIS Σύστημα χωρίς περιορισμούς (αριθμός χρηστών κλπ) δυνατότητα μεταφοράς δεδομένων σε χαμηλού κόστους γενικού σκοπού φορητές συσκευές εξοπλισμένες με GPS (tablet, smartphones) χρήση-πλοήγηση offline χωρίς ανάγκη εκπαίδευσης-ειδικών γνώσεων (χρήση από Τ4) σε όλη την διαδικασία μόνο δωρεάν/ελεύθερα λογισμικά

23 GE απεικόνιση: συντεταγμένες; Συνηθέστερα Γεωδαιτικά Συστήματα στην Ελλάδα: HATT, ΕΓΣΑ 87, HTRS07. Παγκόσμια συνηθέστεροσύστημα: WGS84 Μετατροπή: συνηθέστερα (στην αγορά): coord.gr (διαθέσιμο: Στην παρούσα εφαρμογή: μέσω ιστοσελίδας ( Δειγματοληπτικός έλεγχος: σελίδα ΕΚΧΑ (

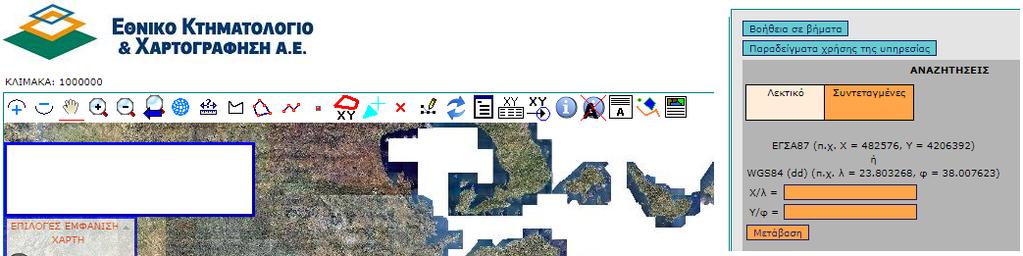

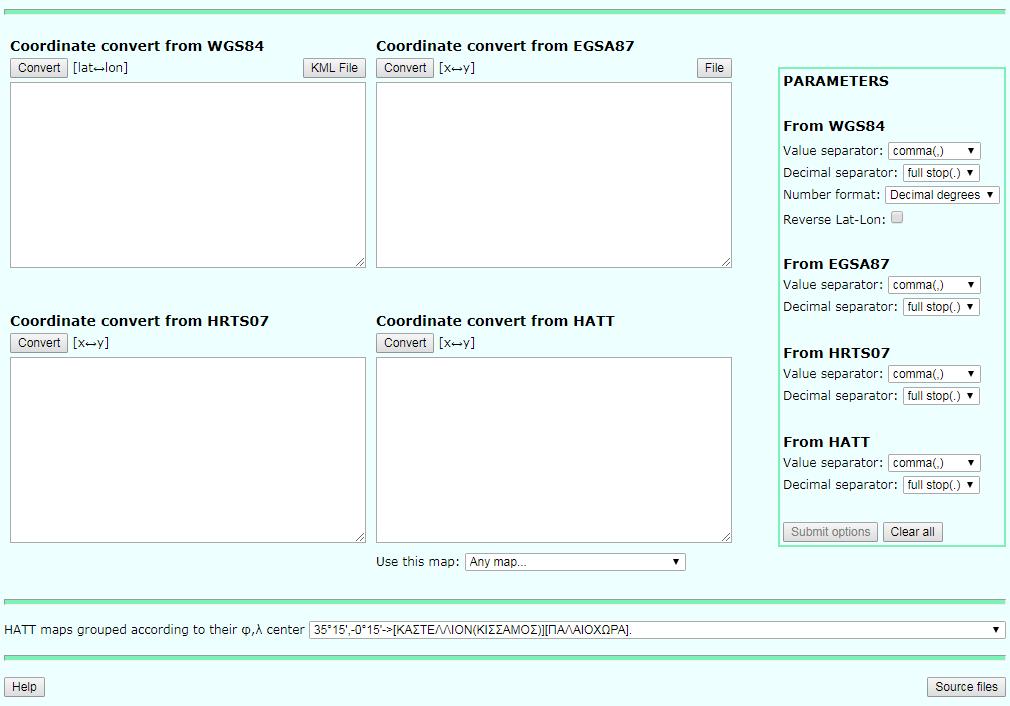

24 Μετατροπή Συντεταγμένων Έλεγχος

25 GE απεικόνιση: σημεία; πρόσφατες ΓΜ: συντεταγμένες σε ΕΓΣΑ87 (κέντρα Πύργων, κατασκευή). Παλαιότερες ΓΜ: στίγματα από φορητά GPS (χαμηλή ακρίβεια) εισαγωγή σημείων απευθείας στο GE διόρθωση θέσης για πιστότερη απεικόνιση εισαγωγή σημείων για ακρογεφύρια σε ΓΜ δ.κ. κατασκευή csv αρχείων (σημεία)

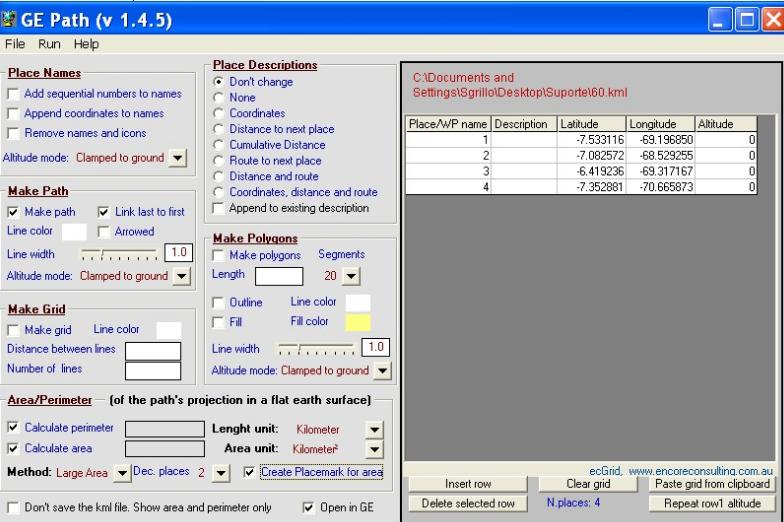

26 GE απεικόνιση: γραμμές; για την αυτόματη σύνδεση (γραφικά) σημείων: GEPath απόσταση από επόμενο σημείο απόσταση από αρχικό σημείο διαμόρφωση γραμμής

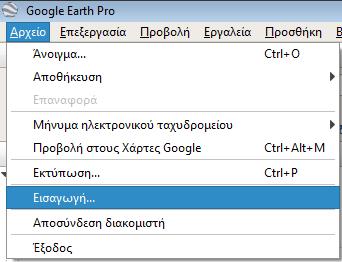

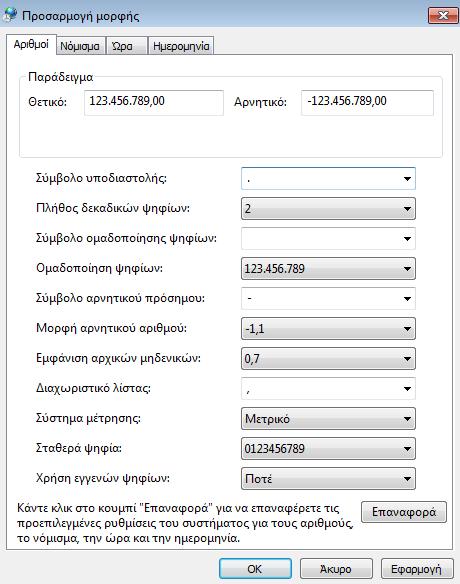

27 GE απεικόνιση: μαζική εισαγωγή; το GEP επιτρέπει την εισαγωγή σε αρχεία csv csv: commaseparated values (! win regional settings) αλλά κατά την εισαγωγή δεν διατηρούνται οι περιγραφές των σημείων (σχετική στήλη σε csv αρχεία)

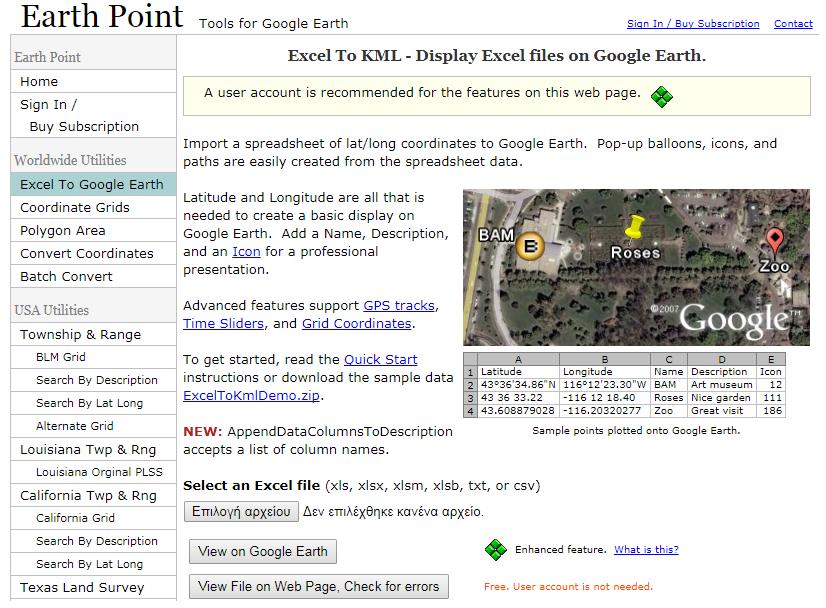

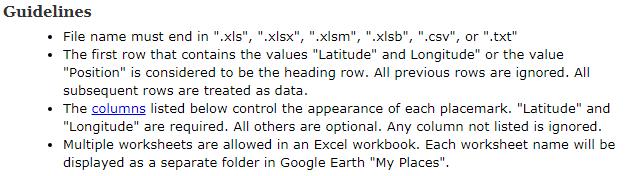

28 GE απεικόνιση: μαζική εισαγωγή; Earth Point: μετατροπή csv σε kml csv αρχεία με συγκεκριμένη μορφή (format) συντεταγμένες για κάθε σημείο (kml: τύπος αρχείων που χρησιμοποιεί το GE) καθορισμός εικονιδίων, περιγραφής, τρόπου εμφάνισης κλπ

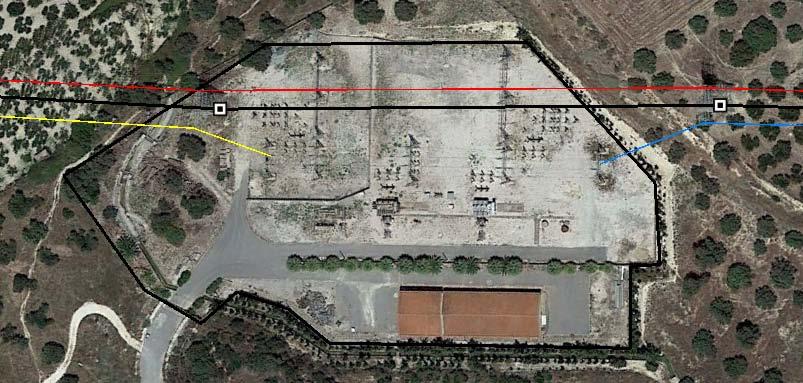

29 πέντε κύριες διαφορετικές ομάδες υποσταθμοί πύργοι ακρογεφύρια αξονες ΓΜ: σύνδεση διαδοχικών σημείων πύργων κυκλώματα ΓΜ: σύνδεση διαδοχικών σημείων ακρογεφυρίων υπο-ομάδες: Κρήτη-Ρόδος GE απεικόνιση

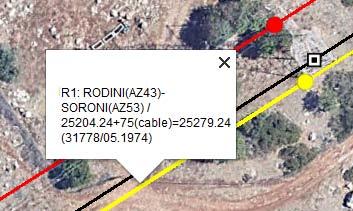

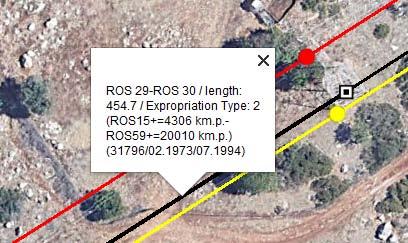

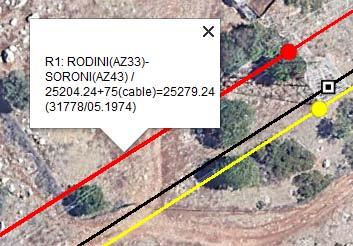

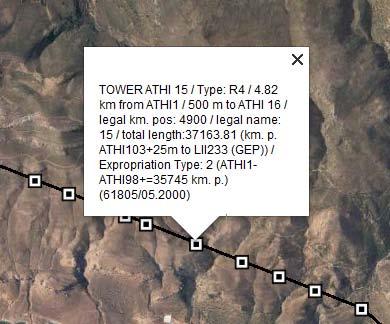

30 GE απεικόνιση: περιγραφές σε σημεία και γραμμές

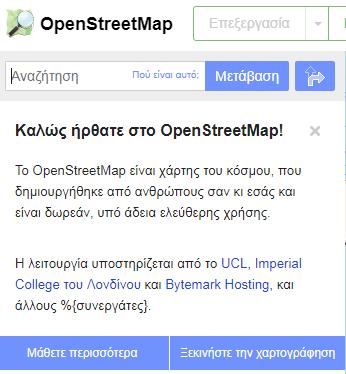

31 GPS: Maps.ME συσκευές Android χαμηλού κόστους (linux-based, tablets, smartphones) λογισμικό: Maps.ME ελεύθεροι/ανοικτοί χάρτες από OpenStreetMap offline λειτουργία, πλοήγηση σε σημείο υπολογισμός διαδρομής μεταξύ τυχαίων σημείων δυνατότητα εισαγωγής και εξαγωγής kml αρχείων επιλογή θέασης ομάδων αρχείων διαχείριση/προσθήκη σημείων

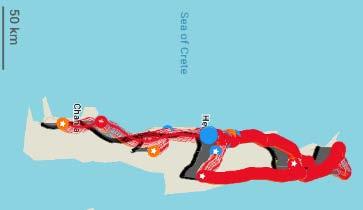

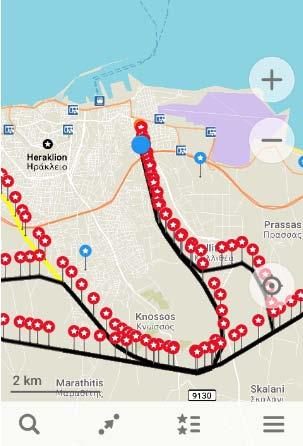

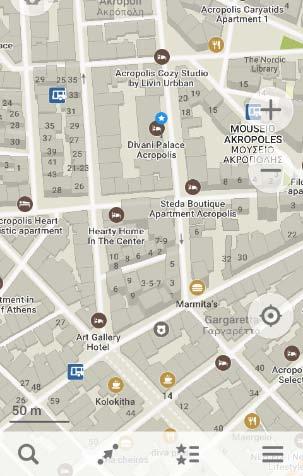

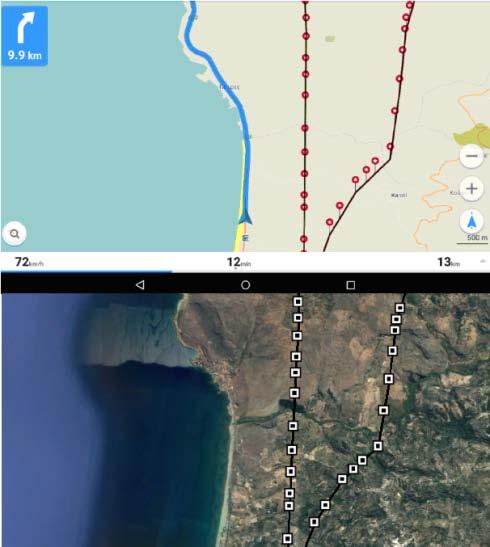

32 GPS: Maps.ME Με όλες τις συνήθεις δυνατότητες πλοήγησης αναζήτησης κλπ

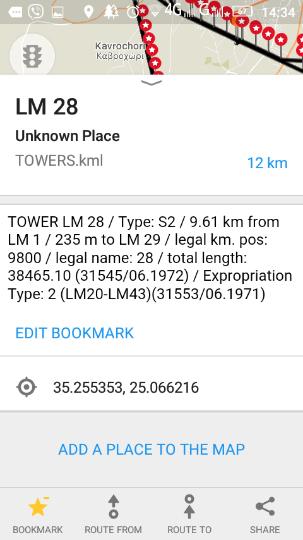

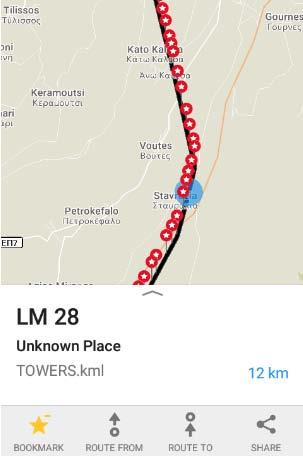

33 GPS: Maps.ME περιγραφές προσθήκη σημείων διαχείριση

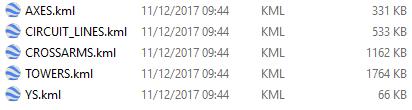

34 Αποτελέσματα - Χρήσεις Εξοικείωση κατατόπιση - αξιοποίηση νέου προσωπικού υποβοήθηση κατά την επιθεώρηση-συντήρηση μετάβαση σημεία ενδιαφέροντος αξιολόγηση/συσχέτιση περιβαλλοντικών/άλλων παραγόντων (εστίες φωτιάς, άνεμοι κλπ) πλοήγηση σε ιδιοκτησίες πολιτών για αυτοψίες/ερωτήματα είτε με χρήση συντεταγμένων είτε με χρήση διευθύνσεων παροχή στιγμάτων σε συνεργαζόμενους εργολάβους ΣΜ Κ-Ρ > σημεία σε 5 kml αρχεία < 5 ΜΒ

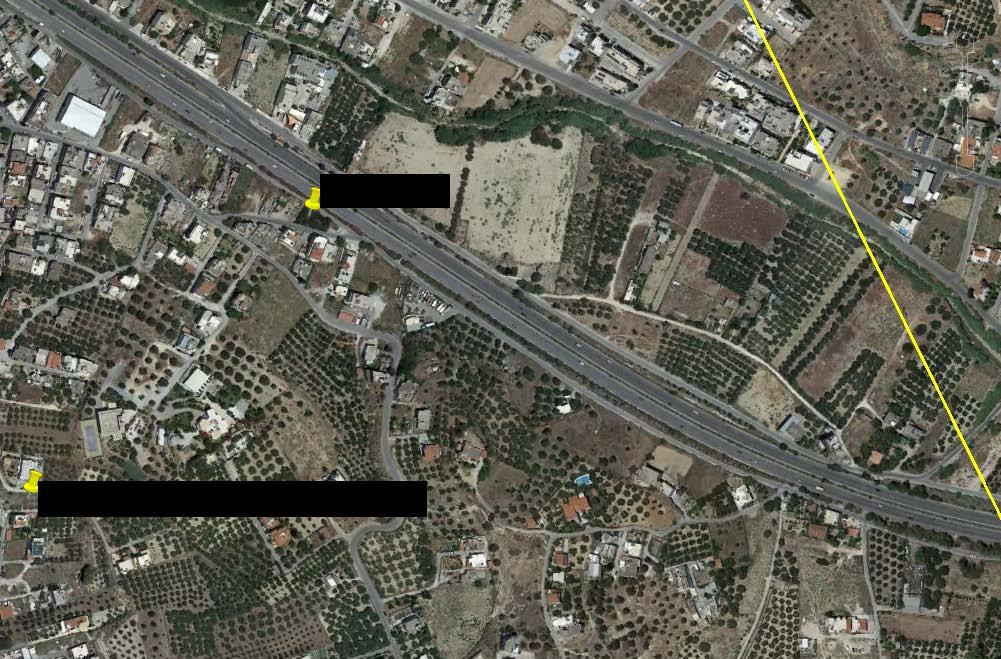

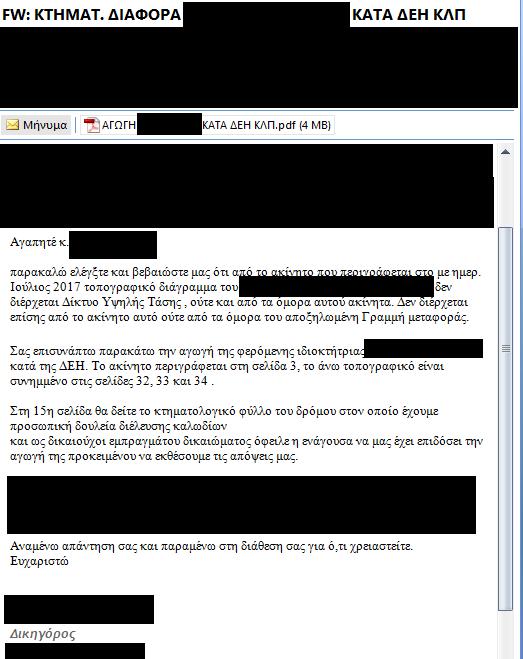

35 Αποτελέσματα - Χρήσεις Απαντήσεις σε ερωτήματα υπηρεσιών-πολιτών Παράδειγμα: αγωγές κατά ΔΕΗ - κτηματολόγιο

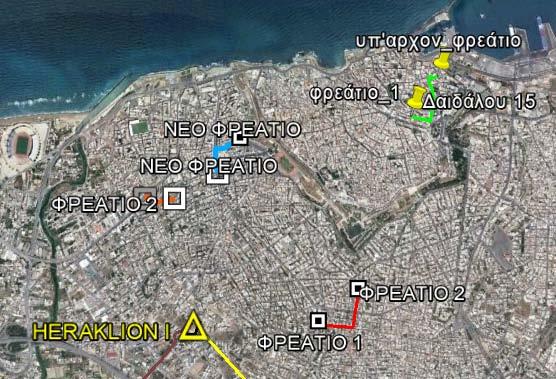

36 Αποτελέσματα - Χρήσεις Απαντήσεις σε ερωτήματα υπηρεσιών-πολιτών Παράδειγμα: ερώτημα για εγγύτητα έργων με δίκτυο Υ.Τ.

37 Αποτελέσματα - Χρήσεις Απαντήσεις σε ερωτήματα Παράδειγμα: απαίτηση από κατά τόπους Π. Υ. για παροχή στοιχείων δικτύου Υ. Τ. σε αρχεία kml customization των αρχείων

38 Δυνητικές Χρήσεις ενσωμάτωση πρόσθετων δεδομένων (θέση καμερών σε ΥΣ, θέση δεσμών συναγερμού κ.ο.κ.) ενσωμάτωση δεδομένων σε ιστοσελίδα ανάγκη μετάβασης σε ΓΜ βραδινές ώρες, με χαμηλή ορατότητα

39 + / - δωρεάν φιλικό προς τον χρήστη χαμηλές υπολογιστικές απαιτήσεις φορητότητα χωρίς περιορισμούς αρχεία μικρού όγκου συνεργασία με άλλα λογισμικά «κοινή» γλώσσα με τρίτους χαμηλή ακρίβεια χρήση διαφορετικών λογισμικών σχετικά χρονοβόρα η δημιουργία / επεξεργασία δεδομένων μη δυναμικό ΣΜ: στατικό βραχυχρόνια αλλά δυναμικό μακροχρόνια

40 Ευχαριστώ για την προσοχή σας
