1 «Διασύνδεση Κρήτης Σχεδιασμός και Οδικός Χάρτης Υλοποίησης» Αθανάσιος Γεωργόπουλος Διευθυντής Νέων Έργων Μεταφοράς ΑΝΕΞΑΡΤΗΤΟΣ ΙΑΧΕΙΡΙΣΤΗΣ ΜΕΤΑΦΟΡΑΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Α.Ε.

2 2

3 Ηλεκτρική ιασύνδεση Πελοποννήσου Κρήτη Ε.Ρ. -Περιγραφή Τµήµατο Πελοποννήσου- Υ/Σ ΜΟΛΑΩΝ Υπόγεια καλωδιακή Γραμμή Μεταφορας 150kV Τερματικός Πυλώνας Μετάβασης Συκέας «Τσουμάλα» Εναλλακτική θέση Τερματικού Αντιστάθμισης «Κόρακας» Εναλλακτική θέση Τερματικού Αντιστάθμισης Εναέρια Γραμμή Μεταφοράς «Παλιόμανδρες» Τερματικό Αντιστάθμισης προ Χανιά 3 ΑΝΕΞΑΡΤΗΤΟΣ ΙΑΧΕΙΡΙΣΤΗΣ ΜΕΤΑΦΟΡΑΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ

4 Ηλεκτρική ιασύνδεση Πελοποννήσου Κρήτη Ε.Ρ. -Όδευση Υποβρυχίου Καλωδίου- Υποβρύχια Καλωδιακή Γραμμή Μεταφοράς 4 ΑΝΕΞΑΡΤΗΤΟΣ ΙΑΧΕΙΡΙΣΤΗΣ ΜΕΤΑΦΟΡΑΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ

5 Ηλεκτρική ιασύνδεση Πελοποννήσου Κρήτη Ε.Ρ. -Όδευση Υπογείου Καλωδίου επί τη Νήσου Κρήτη - προ Πελοπόννησο Κόλπος Κισσάμου Χανίων Προτεινόμενη θέση προσγειάλωσης Εναλλακτική θέση προσγειάλωσης Καλωδιακή Γραμμή Μεταφοράς Υ/Σ ΧΑΝΙΑ Ι 5 ΑΝΕΞΑΡΤΗΤΟΣ ΙΑΧΕΙΡΙΣΤΗΣ ΜΕΤΑΦΟΡΑΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ

6 Ηλεκτρική ιασύνδεση Πελοποννήσου Κρήτη Ε.Ρ. -Προτεινόµενη Εγκατάσταση Η/Μ Εξοπλισµού- 2 Κυκλώματα Υπόγειων Καλωδίων 150 kv Μόνωσης XLPE 200 MVA έκαστο Υ/Σ ΜΟΛΑΩΝ 2 καλωδιακές κυψέλες 150kV Εναέρια Γραμμή Μεταφοράς 150kV Διπλού κυκλώματος 150kV Ισχύς 200 MVA έκαστο κύκλωμα Τερματικός Πυλώνας Μετάβασης Συκέας "Παλιόμανδρες" - Τερματικό Αντιστάθμισης 6 Κυψέλες 150kV πηνίων αντιστάθμισης 4 Καλωδιακές κυψέλες 150kV 1 Κυψέλη διασύνδεσης ζυγών 6 Πηνία 32 MVArέκαστο 1 Τερματικός πυλώνας μετάβασης ΤΖ4 1 Κτίριο GIS 2 Κυκλώματα Υποβρυχίων Καλωδίων 150 kv Μόνωσης XLPE 200 MVA έκαστο Μήκους 120 km Παραλία Κόλπου Κισσάμου-Υ/Σ Χανιά Ι 2 κυκλώματα Υπόγειων καλωδίων XLPE μήκους 34 Km 150kV - 200MVA Κόλπος «Κισσάμου» Χανίων Σημείο προσγειάλωσης Υ/Σ Χανιά Ι 6 κυψέλες Αντιστάθμισης 2 καλωδιακές κυψέλες 150kV 6 πηνία 42 MVAr 6 ΑΝΕΞΑΡΤΗΤΟΣ ΙΑΧΕΙΡΙΣΤΗΣ ΜΕΤΑΦΟΡΑΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ

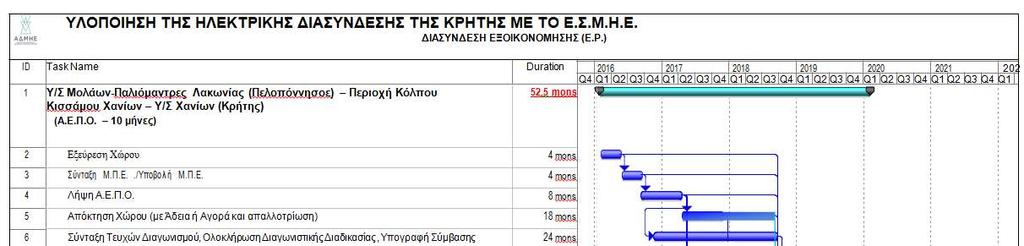

7 Χρονοδιάγραµµα τη ιασύνδεση µε Ε.Ρ. - ιασύνδεση Εξοικονόµηση - 7

8 Χρονοδιάγραµµα τη ιασύνδεση µε Ε.Ρ. - ιασύνδεση Εξοικονόµηση - Η εκτίμηση είναι για ολοκλήρωση του έργου προς το τέλος του 2019, αρχές του ΑΝΕΞΑΡΤΗΤΟΣ ΙΑΧΕΙΡΙΣΤΗΣ ΜΕΤΑΦΟΡΑΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ

9 9

10 Ηλεκτρική ιασύνδεση Αττική Κρήτη Ε.Ρ. -Περιγραφή Τµήµατο επί τη Αττική - Υπόγεια Καλωδιακή Γραμμή Μεταφοράς (ΚΥΤ Κουμουνδούρου -Πάχη) ΚΥΤ ΚΟΥΜΟΥΝΔΟΥΡΟΥ «Πάχη» Προτεινόμενη θέση προσγειάλωσης Σταθμός Μετατροπής Αττικής Υπόγεια Καλωδιακή Γραμμή Μεταφοράς 400 kv Ε.Ρ. προ Κορακιά 10 ΑΝΕΞΑΡΤΗΤΟΣ ΙΑΧΕΙΡΙΣΤΗΣ ΜΕΤΑΦΟΡΑΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ

11 Ηλεκτρική ιασύνδεση Αττική Κρήτη Σ.Ρ. -Όδευση Υποβρυχίου Καλωδίου- Υποβρύχια Καλωδιακή Γραμμή Μεταφοράς 11 ΑΝΕΞΑΡΤΗΤΟΣ ΙΑΧΕΙΡΙΣΤΗΣ ΜΕΤΑΦΟΡΑΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ

12 Ηλεκτρική ιασύνδεση Αττική Κρήτη Σ.Ρ. -Περιγραφή Τµήµατο επί τη Νήσου Κρήτη - προ Αττική «ΚΟΡΑΚΙΑ» ( ΚΡΗΤΗΣ) Προτεινόμενη θέση προσγειάλωσης «Δαμάστα/Μάραθος» Προτεινόμενη θέση Σταθμού Μετατροπής Εναέρια Γραμμή Μεταφοράς 320 kvσ.ρ. ΑΗΣ ΛΙΝΟΠΕΡΑΜΑΤΩΝ Εναλλακτική θέση Σταθμού Μετατροπής Νο2 Υφιστάμενες Γραμμές Μεταφοράς 12 ΑΝΕΞΑΡΤΗΤΟΣ ΙΑΧΕΙΡΙΣΤΗΣ ΜΕΤΑΦΟΡΑΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ

Ηλεκτρική ιασύνδεση Αττική Κρήτη Ε.Ρ. -Προτεινόµενη Εγκατάσταση Η/Μ Εξοπλισµού- «Πάχη» Προτεινόμενη θέση προσγειάλωσης ΚΥΤ Κουμουνδούρου - Πάχη 3 Υπόγεια Καλώδια Τάσης 320 kv Σ.Ρ. Μόνωσης XPLE Μήκους 30 km ΚΥΤ Κουμουνδούρου 400 kv: 2 κυψέλες 400 kv Ε.

13 Ηλεκτρική ιασύνδεση Αττική Κρήτη Ε.Ρ. -Προτεινόµενη Εγκατάσταση Η/Μ Εξοπλισµού- «Πάχη» Προτεινόμενη θέση προσγειάλωσης ΚΥΤ Κουμουνδούρου - Πάχη 3 Υπόγεια Καλώδια Τάσης 320 kv Σ.Ρ. Μόνωσης XPLE Μήκους 30 km ΚΥΤ Κουμουνδούρου 400 kv: 2 κυψέλες 400 kv Ε.Ρ. Σταθμός Μετατροπής Αττικής VSC (BIPOLE) 700MW 2κυψέλες Σ.Ρ. 320kV 2κυψέλεςΕ.Ρ. 400kV 2 Α/ΜΣ 400/320 kv 2 Υποβρύχια Καλώδια Μόνωσης XPLE 320kV Σ.Ρ. Μήκους 330 km Σταθμός Μετατροπής VSC(BIPOLE) 700 MW 2 κυψέλες 150kV Ε.Ρ. 2 κυψέλες 320 kv Σ.Ρ. 2 Α/ΜΣ 150/320kV «ΚΟΡΑΚΙΑ» (Κρήτης) Προτεινόμενη θέση προσγειάλωσης: Εναέρια Γραμμή Μεταφοράς 3 Αγωγών, 325 kvσ.ρ.,700 MW 13 ΑΝΕΞΑΡΤΗΤΟΣ ΙΑΧΕΙΡΙΣΤΗΣ ΜΕΤΑΦΟΡΑΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ

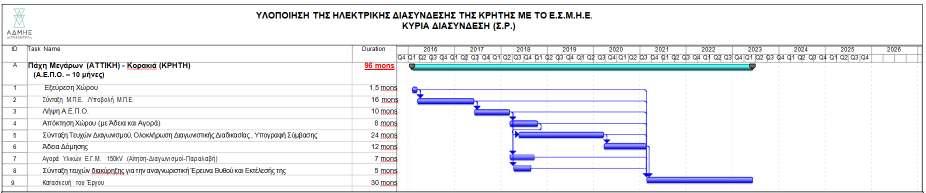

14 Χρονοδιάγραµµα τη ιασύνδεση µε Σ.Ρ. -Κύρια ιασύνδεση - 14

15 Χρονοδιάγραµµα τη ιασύνδεση µε Σ.Ρ. -Κύρια ιασύνδεση - Η εκτίμηση είναι για ολοκλήρωση του έργου μεταξύ ΑΝΕΞΑΡΤΗΤΟΣ ΙΑΧΕΙΡΙΣΤΗΣ ΜΕΤΑΦΟΡΑΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ

16 ΑΝΕΞΑΡΤΗΤΟΣ ΙΑΧΕΙΡΙΣΤΗΣ ΜΕΤΑΦΟΡΑΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Α.Ε.
