1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΚΕΝΤΡΙΚΗΣ ΜΑΚΕ ΟΝΙΑΣ ΝΟΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΗΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΕΡΓΟ: Συντήρηση και Ανακατασκευή Σχολικών Κτιρίων και Αύλειων χώρων, έτους 2013 /ΝΣΗ ΚΑΤΑΣΚΕΥΩΝ ΚΑΙ ΣΥΝΤΗΡΗΣΕΩΝ Προϋπολογισµός: ,00 ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΗΣ ΣΧΟΛΙΚΩΝ ΚΤΙΡΙΩΝ Αριθµ. Μελέτης: AK 8 /2013 ΑΓΓΕΛΑΚΗ 13-Τ.Κ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Με την παρούσα µελέτη προβλέπεται η συντήρηση-επισκευή των σχολικών κτιρίων, των αυλών καθώς και διαρρυθµίσεις ανακατασκευές χώρων των σχολείων του ήµου Θεσσαλονίκης µε τη χρήση σύγχρονων υλικών και τεχνολογιών. Γενικά οι εργασίες αφορούν τα σχολικά κτίρια εσωτερικά και τις εγκαταστάσεις τους, καθώς και τον περιβάλλοντα χώροαυλή µέχρι και την εξωτερική περίφραξη. Αναλυτικότερα προβλέπεται στα πλαίσια της συντήρησης των κτιρίων µε οικοδοµικές εργασίες να γίνουν τα εξής: o επισκευές - συντηρήσεις µονώσεων ταρατσών των ανεξάρτητων οικίσκων χώρων υγιεινής o σποραδικοί εσωτερικοί και εξωτερικοί χρωµατισµοί, συντηρήσεις εσωτερικών και εξωτερικών επιχρισµάτων των τουαλετών o αντικατάσταση υδρορροών, επενδύσεων και γενικά στοιχείων των όψεων των ανεξάρτητων οικίσκων χώρων υγιεινής o µερική αντικατάσταση ή συντήρηση κουφωµάτων σιδηρών, ξύλινων ή αλουµινίου o επισκευή και συντήρηση εσωτερικών και εξωτερικών θυρών o συντηρήσεις δαπέδων o επίστρωση δαπέδων τοίχων µε πλακίδια ή µάρµαρο o ενοικίαση χηµικών τουαλετών o ανακατασκευή χώρων υγιεινής µε καθαίρεση τοίχων από πλίνθους και αντικατάσταση µε κινητά βιοµηχανικά χωρίσµατα o συντήρηση χώρων υγιεινής, καθώς και o εργασίες διαρρυθµίσεων, όπως δηµιουργία χώρου υγιεινής για ΑΜΕΑ, διαµόρφωση αίθουσας για τη σίτιση των µαθητών κλπ., όπου είναι απαραίτητο να γίνουν για την εύρυθµη λειτουργία των σχολικών µονάδων. Επίσης προβλέπεται σε χώρους που ανακατασκευάζονται είτε βάφονται: o η συντήρηση δικτύων ύδρευσης-θέρµανσης όπως η αντικατάσταση σωληνώσεων παροχής νερού, κεντρικής θέρµανσης κλπ. λόγω διαρροής o η αντικατάσταση ειδών υγιεινής όπως καζανάκια, λεκάνες, νιπτήρες κλπ. o η πλήρης ανακατασκευή των υδραυλικών εγκαταστάσεων χώρων υγιεινής Ακόµη στα πλαίσια συντήρησης των ηλεκτρικών εγκαταστάσεων χώρων που διαρρυθµίζονται προβλέπεται: o η αντικατάσταση φωτιστικών σωµάτων, η αντικατάσταση πριζών, η τοποθέτηση νέων πριζών όταν κρίνεται απαραίτητο Τέλος η συντήρηση και ανακαίνιση του εξωτερικού χώρου αυλή που αναπτύσσεται µεταξύ των κτιρίων και της περίφραξης του οικοπέδου όπως: o συντήρηση σιδηρών κιγκλιδωµάτων, αυλοθυρών o συντήρηση και κατασκευή εξωτερικών δαπέδων, κλιµακοστασίων και ραµπών για ΑΜΕΑ o συντήρηση ή αντικατάσταση εξοπλισµού αθλοπαιδιών ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 1

2 o o o o συντήρηση ή συµπλήρωση περίφραξης, σιδηρών αυλόθυρων κλπ. κατασκευή κιγκλιδωµάτων προστασίας σε διάφορες θέσεις, µε πλαίσιο από κοιλοδοκούς κυκλικής διατοµής, κατακόρυφες ράβδους και κουπαστές στρόγγυλης διατοµής κατασκευή τµήµατος νέας περίφραξης από σιδερένιο κιγκλίδωµα σε νέο τοιχίο εµφανούς οπλισµένου σκυροδέµατος ενίσχυση περίφραξης από πλίνθους µε επίστεψη σενάζ από οπλισµένο εµφανές σκυρόδεµα o ενίσχυση σιδηρών κιγκλιδωµάτων όπως περίφραξης µε πάκτωση σε ικανό βάθος µε διάτρηση της βάσης-τοιχοδοµής µε κατακόρυφα στοιχεία όπως κοιλοδοκοί πάχους τουλάχιστον 4χιλ. o o συντήρηση και κατασκευή εξωτερικών βρυσών, στεγάστρων γενικά συντήρηση δικτύων όπως ύδρευσης, αποχέτευσης, άρδευσης, ηλεκτρολογικών ή και εκσκαφή χάνδακα για αντικατάσταση των σωληνώσεων µετά από έλεγχο καλής λειτουργίας o έλεγχος και καθαρισµός των εξωτερικών φρεατίων (όµβριων και ακαθάρτων), και καναλιών απορροής υδάτων o προετοιµασία εδάφους για τη φύτευση δένδρων, αναρριχώµενων φυτών κλπ. o κατασκευή κρασπεδόρειθρων και λοιπών στοιχείων εγκιβωτισµού. o τοποθέτηση κυβόλιθων, πλακών τσιµέντου, µαρµάρου κλπ. o βελτίωση του υπάρχοντος πρασίνου, κατασκευή κτιστών ζαρντινιέρων, φύτευση δένδρων κλπ. Ειδικότερα θα γίνουν επεµβάσεις στα παρακάτω σχολεία και θα εκτελεσθούν οι ειδικές εργασίες που ακολουθούν: Α ΗΜΟΤΙΚΗ ΚΟΙΝΟΤΗΤΑ 1 η Σ.Ε. 55 ο & 57 ο ηµ. Σχολεία: Κρυστάλη 10 - εσωτερική βαφή κοινοχρήστων χώρων και οροφών τουαλετών -επισκευή ή αντικατάσταση εσωτ. ξύλινων ταµπλαδωτών θυροφύλλων και βαφή -επίστρωση δαπέδων µε LINOLEUM σε αίθουσες 1 η Σ.Ε. 36 ο ηµ. Σχολείο και 50 ο Νηπιαγωγείο: Αγ. Σοφίας 66 -ανακατασκευή εξωτ. χώρων υγιεινής -επισκευή χώρων υγιεινής δασκάλων -εσωτερική βαφή σε επιλεγµένες αίθουσες -επίστρωση δαπέδων µε LINOLEUM σε αίθουσες -βελτίωση πρασίνου 7 η Σ.Ε. 2 ο Γυµνάσιο-Λύκειο: Ικτίνου 5 -εσωτ. βαφή κοινοχρήστων χώρων και οροφών τουαλετών -επισκευή οροφοκονιάµατος και βαφή υπόστεγου µετά την επισκευή της στεγάνωσης 7 η Σ.Ε. 15 ο Γυµνάσιο-Λύκειο: Καρόλου Ντήλ 24 -βελτίωση αύλειου χώρου (συντήρηση εξωτ. βρυσών, εξωτ. κλιµακοστασίων, αναµόρφωση παρτεριών, διαµόρφωση πρασίνου κλπ. ) -επισκευή χώρων υγιεινής καθηγητών 1 η Σ.Ε.-37 ο.σ. και 64 ο Νηπιαγωγείο :Ολύµπου 101-Ιασωνίδου -βελτίωση αύλειου χώρου (εξωτ. κλιµακοστασίων, κιγκλίδωµα ασφαλείας, εξωτ. βρυσών, περίφραξη, δάπεδα κλπ. ) -επισκευή τουαλετών ισογείου -επισκευή θυρών 7 η Σ.Ε.-17 ο Γυµνάσιο & Λύκειο :Χριστοπούλου 6 -βελτίωση αύλειου χώρου (κατάργηση εξωτ. παρτεριού, συντήρηση περίφραξης, καθιστικά κλπ.) -επισκευή χώρων υγιεινής καθηγητών 7 η Σ.Ε.-1 ο Εσπερινό ΓΕΛ & ιαπολιτ. Γυµνάσιο :Εθνικής Αµύνης 8 -βελτίωση αύλειου χώρου (συντήρηση περίφραξης, καθιστικά, επισκευή αγωγού αποχέτευσης κλπ.) ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 2

3 1η Σ.Ε. 40ο ηµ. Σχολείο: Μανουσογιαννάκη 4 - εσωτ. βαφή κοινοχρήστων χώρων και επιλεγµένων αιθουσών Β ΗΜΟΤΙΚΗ ΚΟΙΝΟΤΗΤΑ 2η Σ.Ε. 38 ο -42 ο Νηπιαγωγεία, 63ο ηµ. Σχολείο.: Σελίτσης 2 -συντήρηση εξωτ. χώρων υγιεινής, διαµόρφωση τουαλετών νηπίων, έλεγχος σωλήνα ύδρευσης 2η Σ.Ε. πρώην πτέρυγα 68ου ηµ. Σχολείο.: Καπάτου Γαλανάκη - βελτίωση αύλειου χώρου (εξωτ. κλιµακοστασίων, διαµόρφωση παιδικής χαράς, συντήρηση περίφραξης, βαφή κλπ. ) -διαρρύθµιση ισογείου για την µεταστέγαση του 41 ου Νηπιαγωγείου (χώροι υγιεινής νηπίων και δασκάλων, αίθουσα σίτισης, επαναχρωµατισµός ισογείου κλπ.) 2 η Σ.Ε.-59 ο.σ. & 47 ο -49 ο -57 ο Νηπιαγωγεία :Αρχαιοτήτων 3 - εσωτ. βαφή κοινοχρήστων χώρων και επισκευή θυρών 2 η Σ.Ε.- 67 Ο.Σ. : Β. Παπαθανασίου 41 - εσωτ. βαφή κοινοχρήστων χώρων και επισκευή θυρών παλαιού κτιρίου Γ ΗΜΟΤΙΚΗ ΚΟΙΝΟΤΗΤΑ 3η Σ.Ε. 53ο ηµ. Σχολείο: Φ. ραγούµη εσωτ. βαφή κοινοχρήστων χώρων κεντρικού κτιρίου 3η Σ.Ε. 51ο ηµ. Σχολείο: Κασσάνδρου 54 -συντήρηση χώρων υγιεινής δασκάλων -επίστρωση δαπέδων γραφείου, αίθουσας Η/Υ µε LINOLEUM 3η Σ.Ε. 45ο ηµ. Σχολείο: Ολυµπιάδος 94 -επισκευή εξωτ. κλίµακας παλαιού κτιρίου -βαφή αίθουσας πολλαπλών χρήσεων - εσωτ. βαφή κοινοχρήστων χώρων και επισκευή θυρών παλαιού κτιρίου 3η Σ.Ε. 44ο ηµ. Σχολείο: Αγ. ηµητρίου 125 -εσωτ. βαφή κοινοχρήστων χώρων και Νηπιαγωγείου, επισκευή θυρών 9η Σ.Ε.- 3ο Γυµνάσιο & ΓΕΛ :Απ. Παύλου εσωτ. βαφή κοινοχρήστων χώρων και ορόφου αφού ολοκληρωθεί η υγροµόνωση δώµατος 9η Σ.Ε.- 7ο Γυµνάσιο & ΓΕΛ :Ε. Ζωγράφου 4 - εσωτ. βαφή κοινοχρήστων χώρων & ΤΡΙΑΝ ΡΙΑ ΗΜΟΤΙΚΕΣ ΚΟΙΝΟΤΗΤΕΣ 18ο ΓΕΛ-1o 3o Γυµνάσιο: Παπάφη 130Α, Βελτίωση υπάρχουσας κατάστασης αύλειου χώρου 77ο.Σ.: Καβείρων 6 & Παρµενίδη, Βελτίωση υπάρχουσας κατάστασης αύλειου χώρου 1ο ΓΕΛ & 2ο.Σ. : ΑΘ. ΙΑΚΟΥ 15, ΤΡΙΑΝ ΡΙΑ, Βελτίωση υπάρχουσας κατάστασης αύλειου χώρου 28ο ΓΕΛ-2ο Γυµνάσιο: Τυρολόης 17, Βελτίωση υπάρχουσας κατάστασης αύλειου χώρου 21o, 109ο.Σ. & 112ο Ν.: Τσέλιου & Τσιαπάνου, Βελτίωση υπάρχουσας κατάστασης αύλειου χώρου 19o, 72ο.Σ. & 81ο Ν.: Πόντου 40, Βελτίωση υπάρχουσας κατάστασης αύλειου χώρου 1ο Γυµνάσιο Α.Τ. : Kλεάνθους 59 Ανακατασκευή wc Ευκλείδης: Παπαναστασίου 13.Κ. Κατάργηση wc 6ο Γυµνάσιο : Οµήρου 2-4.Κ. Ανακατασκευή wc ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 3

4 21o, 109ο.Σ.: Τσέλιου & Τσιαπάνου.Κ. Ανακατασκευή Κατάργηση wc, 24ο ΓΕΛ -: Κ.Καραµανλή 52.Κ. Ανακατασκευή wc 2ο Γυµνάσιο, 12ο ΓΕΛ: Αλ. Σπανού 2 Ανακατασκευή wc 1ο ΓΕΛ : ΑΘ. ΙΑΚΟΥ 15, ΤΡΙΑΝ ΡΙΑ Ανακατασκευή wc Ε ΗΜΟΤΙΚΗ ΚΟΙΝΟΤΗΤΑ 5η Σ.Ε. -6 ο- 90 ο ηµ. Σχολεία και 6 ο -7 ο -116 ο -68 ο Νηπιαγωγεία: Μ. Μπότσαρη 45 - αντικατάσταση - βαφή εσωτερικών ξύλ. Θυρών 5η Σ.Ε.- 1ο ηµ. Σχολείο και 1ο -8ο -101ο Νηπιαγωγεία: Κασσανδρέως 2 -ανακατασκευή τουαλετών 11η & 5 η Σ.Ε. -4ο Γυµνάσιο Χαριλάου και 79ο ηµ. Σχολείο και 17ο Νηπιαγωγείο: Ν. Πλαστήρα Θ. Γαζή -79ο ηµ. Σχολείο εσωτερικών αντικατάσταση βαφή ξύλ. Θυρών -4 ο Γυµνάσιο εσωτερική βαφή 5η Σ.Ε. -18ο & 74ο Νηπιαγωγεία :Ζ. Παπαζαφειρίου 4 -ανακατασκευή τουαλετών 5η Σ.Ε.- 94 ο.σ. : Κρήτης 88 -ανακατασκευή τουαλετών 5η Σ.Ε. -13 ο.σ. : Βαλαγιάννη 1 -βελτίωση αύλειου χώρου (δάπεδα) 11η Σ.Ε.- 19 ο Γυµνάσιο: Αλεξανδρείας 93 -βελτίωση αύλειου χώρου (δάπεδα, κλίσεις) 5η Σ.Ε. -82 ο 102 ο Νηπιαγωγεία & 3 ο -17 ο -82 ο.σ. : ελφών 196 -βελτίωση αύλειου χώρου (δάπεδα, κλίσεις) 11η Σ.Ε.- 28 ο Γυµνάσιο: Κ. Καραµανλή 95 -ανακατασκευή τουαλετών Γενικά, δύναται µε την έναρξη των εργασιών και την έλευση στο φως νέων στοιχείων να επανεκτιµηθούν κάποιες από τις εργασίες, να επαναπροσδιορισθούν ή και να µαταιωθούν αλλά και να προταθούν νέες. Στον πίνακα των παραπάνω εργασιών είναι δυνατόν να προστεθούν και εργασίες προηγούµενων εργολαβιών σε σχολεία του.θ. οι οποίες δεν κατέστη εφικτό να υλοποιηθούν στα πλαίσια τους. Είναι επίσης δυνατόν µε απόφαση της ιευθύνουσας Υπηρεσίας να συµπεριληφθεί στο αντικείµενο του έργου και κάθε άλλη σχετική µε την επισκευή των σχολείων εργασία, η οποία θα κριθεί αναγκαία για λόγους ασφάλειας, υγιεινής ή λειτουργικότητας. Αναλυτική προµέτρηση των επεµβάσεων ανά Σχολική Επιτροπή δεν αναγράφεται, καθόσον ο πιο πάνω πίνακας σχολείων και εργασιών είναι ενδεικτικός της διασποράς των επεµβάσεων που αφορούν σε σχολεία σε όλη την εδαφική περιφέρεια του ήµου Θεσσαλονίκης. Τυχόν παρεκκλίσεις από τα παραπάνω θα γίνονται µόνον µετά από σύµφωνη γνώµη της ιευθύνουσας Υπηρεσίας για την καλή και ασφαλέστερη κατασκευή. ΒΑΣΙΚΕΣ ΑΡΧΕΣ ΑΝΑΚΑΙΝΙΣΗΣ ΤΟΥΑΛΕΤΩΝ ΚΑΙ Υ ΡΑΥΛΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΚΑΙ ΥΠΟ ΟΧΕΩΝ ΓΙΑ Ι ΑΚΤΗΡΙΑ ΟΛΩΝ ΤΩΝ ΒΑΘΜΙ ΩΝ ΕΚΠΑΙ ΕΥΣΗΣ ΣΥΜΦΩΝΑ ΜΕ ΤΟΝ ΚΑΝΟΝΙΣΜΟ ΣΧΟΛΙΚΩΝ ΚΤΙΡΙΩΝ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 4

5 1. Όπου είναι εφικτό και υπάρχουν οι ικανές και αναγκαίες συνθήκες, εντάσσεται στον υπάρχοντα χώρο υγιεινής και ένα WC για άτοµα µε ειδικές ανάγκες. Άλλος κατάλληλος, ελεύθερος χώρος που υπάρχει στο ισόγειο και επιτρέπεται η καλή λειτουργία της αποχέτευσης. Με τις ίδιες συνθήκες εντάσσεται αποθήκη ειδών καθαρισµού µε παροχή νερού και sink. Σε αντίθετη περίπτωση εγκαθίσταται ανεξάρτητη παροχή από τους νιπτήρες για την τοποθέτηση λάστιχου πλυσίµατος σε όλους τους χώρους υγιεινής. Για την καλύτερη οργάνωση των χώρων να προβλέπεται: 40 αγόρια-1 WC-2 ουρητήρια-2 νιπτήρες 20 κορίτσια -1 WC-1 νιπτήρας Ο συνήθης νιπτήρας έχει διαστάσεις 0,60Χ0,50µ. 2.Ανοίγµατα θυρών : Θύρα χώρων υγιεινής (πλην WC) >=100 εκ. µε την κάσσα Θύρα WC >= 80εκ. Θύρα WC αναπήρου >= 100εκ Κατά την επιλογή και τοποθέτηση των θυρών θα πρέπει να λαµβάνεται υπόψη ότι αυτές υφίστανται στη χρήση τους ιδιαίτερες καταπονήσεις. Οι πόρτες των WC απέχουν τουλάχιστον 5εκ. από το δάπεδο. 3.Ασφάλεια από ατυχήµατα: Το υλικό επένδυσης δαπέδου οφείλει να έχει αντιολισθητική υφή και όταν είναι υγρό. Η τοπική συγκράτηση νερού αποτελεί αιτία ατυχήµατος. Είναι απαραίτητη η σχολαστική µόρφωση των δαπέδων σε τρόπο που να κατευθύνουν τα νερά µε κλίσεις µέσα από τα φρεάτια στο αποχετευτικό σύστηµα. Εκεί όπου σχάρες αποχέτευσης και σιφώνια δαπέδου είναι αναγκαία πρέπει το πάνω µέρος τους να τοποθετείται περασιά µε το δάπεδο. Οι ακτίνες ανοίγµατος των θυρών να µη διασταυρώνονται. 4. Εφόσον επιβάλλεται για λόγους λειτουργικούς υπερύψωση των χώρων των λεκανών, το ύψος του ριχτιού δεν πρέπει να είναι µεγαλύτερο από 17εκ. και µικρότερο από 15εκ. Η επιλογή εξαρτάται από την ηλικία των µαθητών της συγκεκριµένης σχολικής βαθµίδας. Προτείνεται η χρωµατική διαφοροποίηση των επιπέδων ή τουλάχιστον διαφοροποίηση της ακµής του σκαλοπατιού µε ελαφρό στρογγύλευµα. 5. Όπου υπάρχουν µόνιµα τοποθετηµένες σωληνώσεις διαφόρων παροχών και αποχέτευσης, οι στηρίξεις πρέπει να είναι ασφαλισµένες από κάθε κίνδυνο αποκόλλησης και προφυλαγµένες από οποιαδήποτε φθορά. Εµφανείς στο µέγιστο δυνατό µήκος των διαδροµών τους ώστε να συντηρούνται εύκολα. 6. Ο ελάχιστος φωτισµός σε χώρους υγιεινής είναι 150 LUX. 7. Οι ηλεκτροµηχανολογικές εγκαταστάσεις όπως φωτισµός, ύδρευση, αποχέτευση κλπ. θα γίνουν σύµφωνα µε τους επίσηµους ελληνικούς κανονισµούς (όπως ΤΟΤΕΕ κλπ.) και τους κανόνες της τέχνης και εµπειρίας. Θα πρέπει να ληφθούν υπόψη οι σοβαρές καταστροφές που υφίστανται οι εγκαταστάσεις του σχολείου από τους µαθητές. 8. Ο έλεγχος του δικτύου ύδρευσης θα συµπεριλαµβάνει και τον συλλέκτη του. 9. Οι χώροι υγιεινής WC δε θερµαίνονται. 10. Σε περίπτωση ελέγχου των αποχετεύσεων, συστήνεται ο έλεγχος συνολικά του αποχετευτικού αγωγού µέχρι τη σύνδεση του στο αποχετευτικό δίκτυο της πόλης, παρουσία της επίβλεψης. 11. Οι λεκάνες µαθητών και µαθητριών θα είναι ασιατικού τύπου, των δασκάλων ευρωπαϊκού τύπου. Τα ουρητήρια όρθιου τύπου. 12. Σε Νηπιαγωγεία & ολοήµερα Νηπιαγωγεία συστήνεται, όπου δεν υπάρχει και είναι εφικτό, η τοποθέτηση νιπτήρα σε κάθε αίθουσα. Το ίδιο ισχύει για την τραπεζαρία-κουζίνα σε όποια σχολική βαθµίδα υπάρχει. Τα είδη υγιεινής να ανταποκρίνονται στο µέγεθος των νηπίων. Οι νιπτήρες τοποθετούνται πάνω σε κτιστό πάγκο, επενδυµένο µε πλακίδια πορσελάνης σε κατάλληλο ύψος από το διαµορφωµένο δάπεδο. εν τοποθετούνται πόρτες στα WC των νηπίων. Οι τοίχοι επενδύονται µε πλακίδια πορσελάνης µέχρι το ύψος της κάσσας της πόρτας. Το δάπεδο επενδύεται µε πλακίδια αντοχής αντιολισθητικά. 13. Οι αίθουσες εργαστηρίων διαθέτουν νιπτήρα µε τις απαιτούµενες παροχές, οι οποίες δεν εµποδίζουν την κυκλοφορία. Όπου απαιτείται ο νιπτήρας για πλύσιµο οργάνων θα είναι οξύµαχος. Σε ειδικά Σχολεία όπου τοποθετείται νιπτήρας σε αίθουσα σε ύψος 0,80 από το δάπεδο. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 5

6 14. Τα αποδυτήρια αίθουσας γυµναστικής διαθέτουν χώρους υγιεινής που αντιµετωπίζονται όπως οι λοιποί χώροι υγιεινής. Οι πλευρικοί τοίχοι των αποδυτηρίων επενδύονται µε κεραµικά εµφιαλωµένα πλακίδια τοίχου µέχρι την ψηλότερη περασιά της κάσσας της πόρτας. Για το πέραν της επένδυσης τµήµα και στις οροφές θα προβλέπεται τελείωµα ανθεκτικό στην υγρασία. 15. Οι υδραυλικές παροχές των κυλικείων είναι ευθύνη της Σχολικής Επιτροπής και οι επισκευές τους καλύπτονται από τα έσοδα αυτών. 16. Όπου απαιτείται γίνεται πλήρης εγκατάστασης ταχυθερµοσίφωνα και µείκτη κρύου ζεστού νερού. 17. Οι τοίχοι που φέρουν νιπτήρες, ουρητήρια και ντους θα είναι µπατικοί ή µπετόν. Όλες οι επί µέρους κατασκευές θα πρέπει να επιλεγούν µε βασική προϋπόθεση τη συνεχή και βαριά χρήση. Ακόµη θα πρέπει να αντιµετωπισθεί στο µέτρο του δυνατού, πιθανός βανδαλισµός. Κύρια χαρακτηριστικά των κατασκευών θα είναι η απλότητα και η στερεότητα. Σε όλες τις επεµβάσεις λαµβάνονται υπόψη όλοι οι γενικοί και ειδικοί κανονισµοί, όπως: Γενικός οικοδοµικός κανονισµός Κτιριοδοµικός κανονισµός Κανονισµός πυροπροστασίας Κανονισµός Σκυροδέµατος και αντισεισµικός κανονισµός Ευρωκώδικες Θα τηρούνται αυστηρά και πιθανές οδηγίες και απαιτήσεις άλλων Υπηρεσιών (όπως Αρχαιολογία, Πολεοδοµία Αστυνοµία, Επιθεώρηση Υγείας κλπ.) ΧΩΡΟΙ ΥΓΙΕΙΝΗΣ ΓΙΑ ΕΜΠΟ ΙΖΟΜΕΝΑ ΑΤΟΜΑ Σκοπός είναι η όσο το δυνατό πιστή εφαρµογή των προδιαγραφών. Υπάρχουν περιορισµοί γιατί αφορά επεµβάσεις σε ήδη διαµορφωµένους χώρους οι οποίοι συνήθως χρησιµοποιούνται και από τους δασκάλους. Πρέπει κατ ελάχιστον να διευκολύνονται άτοµα µε κινητικά προβλήµατα σχετικά µε την ανεµπόδιστη, αυτόνοµη και ασφαλή διακίνηση και χρήση του WC. Είναι επιθυµητή η πιστή τήρηση σε χώρους υγιεινής Ειδικών Σχολείων. Εξοπλισµός -Νιπτήρας. Το ύψος του νιπτήρα είναι 0,85m από το δάπεδο για το επάνω µέρος του και 0,70m για το κάτω και συνοδεύεται από ράφι στο ίδιο µε αυτόν ύψος. Τα 0,70m ελεύθερος χώρος κάτω από τον νιπτήρα πρέπει να εξασφαλίζεται σε κάθε περίπτωση, η δε αποχέτευση του νιπτήρα δεν πρέπει να ενοχλεί τα γόνατα του χρήστη αναπηρικού αµαξιδίου. Είναι δυνατόν να επιλεγεί νιπτήρας µεταβλητού ύψους, τον οποίο ο χρήστης ρυθµίζει ανάλογα µε τις ανάγκες του. Ο νιπτήρας τοποθετείται δίπλα στη λεκάνη, το δε εµπρόσθιο άκρο του νιπτήρα τοποθετείται στην ίδια ευθεία µε την εσωτερική παρειά της λεκάνης. Η απόσταση µεταξύ του άκρου της λεκάνης και του νιπτήρα πρέπει να είναι περίπου 0,10m και ποτέ να µην υπερβαίνει τα 0,25m, έτσι ώστε να είναι δυνατή η χρήση του νιπτήρα από καθήµενο στη λεκάνη άτοµο. Εναλλακτικά, σε περιπτώσεις υπαρχόντων κτιρίων, αν δεν είναι δυνατόν να ακολουθηθεί η παραπάνω διάταξη, η λεκάνη τοποθετείται παράλληλα και δίπλα στον νιπτήρα (στον ίδιο τοίχο) και η απόσταση µεταξύ τους πρέπει να είναι 0,25m Για την αγκύρωση του νιπτήρα πρέπει να λαµβάνεται ιδιαίτερη µέριµνα ώστε να αντέχει σε κατακόρυφη φόρτιση 100Kg. -Η µπαταρία του νιπτήρα είναι αναµικτική, τύπου "κοµµωτηρίου", µε κινητό "τηλέφωνο"-ντους και µε χειριστήρια τύπου µοχλού (όχι σφαιρικά). Στις περιπτώσεις εξωτερικών, µη εντοιχισµένων σωλήνων ύδρευσης ή αποχέτευσης, πρέπει αυτές να επενδύονται µε µονωτικό υλικό, ώστε να αποφεύγονται πιθανά ατυχήµατα ή τραυµατισµοί. Καθρέπτης Τοποθετείται πάνω από το νιπτήρα µε ελαφριά κλίση. Το κάτω µέρος του πρέπει να βρίσκεται σε ύψος 1,00m από το δάπεδο και το πάνω 2,00m. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 6

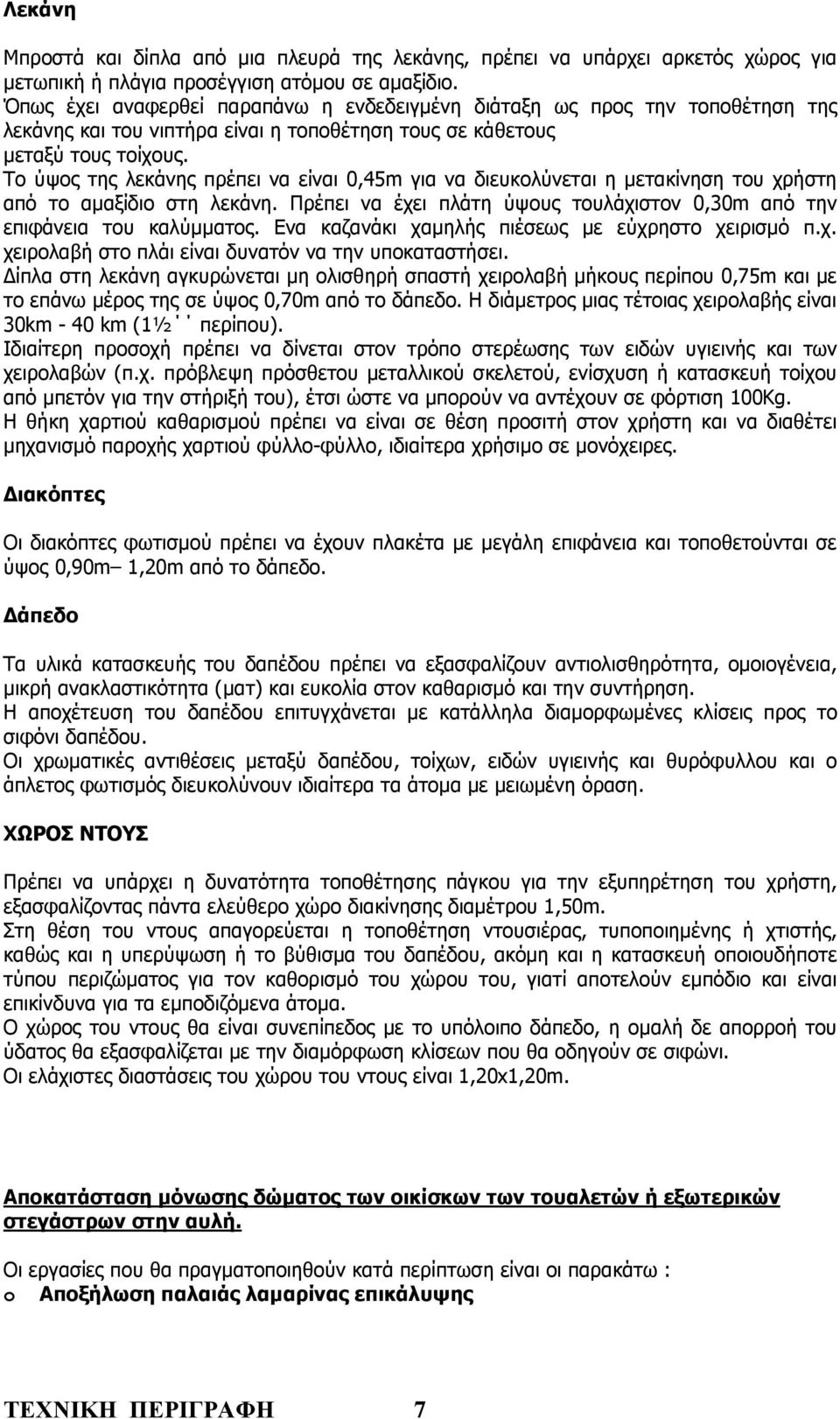

7 Λεκάνη Μπροστά και δίπλα από µια πλευρά της λεκάνης, πρέπει να υπάρχει αρκετός χώρος για µετωπική ή πλάγια προσέγγιση ατόµου σε αµαξίδιο. Όπως έχει αναφερθεί παραπάνω η ενδεδειγµένη διάταξη ως προς την τοποθέτηση της λεκάνης και του νιπτήρα είναι η τοποθέτηση τους σε κάθετους µεταξύ τους τοίχους. Το ύψος της λεκάνης πρέπει να είναι 0,45m για να διευκολύνεται η µετακίνηση του χρήστη από το αµαξίδιο στη λεκάνη. Πρέπει να έχει πλάτη ύψους τουλάχιστον 0,30m από την επιφάνεια του καλύµµατος. Ενα καζανάκι χαµηλής πιέσεως µε εύχρηστο χειρισµό π.χ. χειρολαβή στο πλάι είναι δυνατόν να την υποκαταστήσει. ίπλα στη λεκάνη αγκυρώνεται µη ολισθηρή σπαστή χειρολαβή µήκους περίπου 0,75m και µε το επάνω µέρος της σε ύψος 0,70m από το δάπεδο. Η διάµετρος µιας τέτοιας χειρολαβής είναι 30km - 40 km (1½ περίπου). Ιδιαίτερη προσοχή πρέπει να δίνεται στον τρόπο στερέωσης των ειδών υγιεινής και των χειρολαβών (π.χ. πρόβλεψη πρόσθετου µεταλλικού σκελετού, ενίσχυση ή κατασκευή τοίχου από µπετόν για την στήριξή του), έτσι ώστε να µπορούν να αντέχουν σε φόρτιση 100Kg. Η θήκη χαρτιού καθαρισµού πρέπει να είναι σε θέση προσιτή στον χρήστη και να διαθέτει µηχανισµό παροχής χαρτιού φύλλο-φύλλο, ιδιαίτερα χρήσιµο σε µονόχειρες. ιακόπτες Οι διακόπτες φωτισµού πρέπει να έχουν πλακέτα µε µεγάλη επιφάνεια και τοποθετούνται σε ύψος 0,90m 1,20m από το δάπεδο. άπεδο Τα υλικά κατασκευής του δαπέδου πρέπει να εξασφαλίζουν αντιολισθηρότητα, οµοιογένεια, µικρή ανακλαστικότητα (µατ) και ευκολία στον καθαρισµό και την συντήρηση. Η αποχέτευση του δαπέδου επιτυγχάνεται µε κατάλληλα διαµορφωµένες κλίσεις προς το σιφόνι δαπέδου. Οι χρωµατικές αντιθέσεις µεταξύ δαπέδου, τοίχων, ειδών υγιεινής και θυρόφυλλου και ο άπλετος φωτισµός διευκολύνουν ιδιαίτερα τα άτοµα µε µειωµένη όραση. ΧΩΡΟΣ ΝΤΟΥΣ Πρέπει να υπάρχει η δυνατότητα τοποθέτησης πάγκου για την εξυπηρέτηση του χρήστη, εξασφαλίζοντας πάντα ελεύθερο χώρο διακίνησης διαµέτρου 1,50m. Στη θέση του ντους απαγορεύεται η τοποθέτηση ντουσιέρας, τυποποιηµένης ή χτιστής, καθώς και η υπερύψωση ή το βύθισµα του δαπέδου, ακόµη και η κατασκευή οποιουδήποτε τύπου περιζώµατος για τον καθορισµό του χώρου του, γιατί αποτελούν εµπόδιο και είναι επικίνδυνα για τα εµποδιζόµενα άτοµα. Ο χώρος του ντους θα είναι συνεπίπεδος µε το υπόλοιπο δάπεδο, η οµαλή δε απορροή του ύδατος θα εξασφαλίζεται µε την διαµόρφωση κλίσεων που θα οδηγούν σε σιφώνι. Οι ελάχιστες διαστάσεις του χώρου του ντους είναι 1,20x1,20m. Αποκατάσταση µόνωσης δώµατος των οικίσκων των τουαλετών ή εξωτερικών στεγάστρων στην αυλή. Οι εργασίες που θα πραγµατοποιηθούν κατά περίπτωση είναι οι παρακάτω : o Aποξήλωση παλαιάς λαµαρίνας επικάλυψης ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 7

8 Αποξήλωση επικάλυψης των στεγάστρων και κατακόρυφα επενδεδυµένης παλαιάς λαµαρίνας σε οποιαδήποτε στάθµη από το έδαφος. Περιλαµβάνεται η αποξήλωση παλαιάς λαµαρίνας άνευ προσοχής, το κατέβασµα στο έδαφος, η συσσώρευση των άχρηστων υλικών προς φόρτωση και η αποµάκρυνσή τους σε σηµείο που επιτρέπεται από τις αρχές. o ιάστρωση ασφαλτόπανου Tα φύλλα του ασφαλτόπανου που θα διαστρωθούν θα είναι των 5-6 Kgr/m2 ενισχυµένο µε µη υφαντό πολυεστερικό πλέγµα και συγκολληµένη ψηφίδα στην άνω επιφάνεια. H τοποθέτησή τους θα γίνει σε σειρές κατά την οριζόντια έννοια µε αλληλοεπικάλυψη της κάθε σειράς τουλάχιστον 20 εκατ. θα συγκολλούνται εν θερµώ σε όλη την επιφάνεια. o ιάστρωση ασφαλτόπανου τύπου VERAL Tα φύλλα του ασφαλτόπανου που θα διαστρωθούν θα είναι των 4-5 Kgr/m2 ενισχυµένο µε µη υφαντό άσηπτο πλέγµα υάλου gr/m2 τα οποία προστατεύονται από ένα ανθεκτικό φιλµ αλουµινίου. H τοποθέτησή τους θα γίνει σε σειρές κατά την οριζόντια έννοια µε αλληλοεπικάλυψη της κάθε σειράς τουλάχιστον 15 εκατ. θα συγκολλούνται εν θερµώ σε όλη την επιφάνεια Στα σηµεία ένωσης οριζόντιων και κατακόρυφων επιφανειών θα τοποθετηθεί στη γωνία τριγωνικό υπόθεµα 5Χ5 (ξύλινη σφήνα ή σφήνα πολυστερίνης). o Τοποθέτηση αφρώδους εξηλασµένης πολυστερίνης τύπου DOW για κατασκευή θερµοµόνωσης όπου απαιτείται. Το έργο είναι ειδικής φύσεως και γι' αυτό πρέπει να δοθεί ιδιαίτερη φροντίδα για το τελικό αποτέλεσµα. Πρέπει να χρησιµοποιηθούν ειδικευµένα συνεργεία για το σύνολο των εργασιών. α. Οποιαδήποτε αποξήλωση ή καθαίρεση οικοδοµικού στοιχείου θα γίνεται πάντα µόνο ύστερα από συγκεκριµένη εντολή του επιβλέποντα που θα καθορίζει την έκταση και αν κριθεί αναγκαίο και τον τρόπο διενέργειας της καθαίρεσης. Oπoιαδήποτε αυθαίρετη ενέργεια από τον ανάδοχο και καθαίρεση ή καταστροφή δοµικών στοιχείων χωρίς την έγκριση του επιβλέποντα, συνεπάγεται την άµεση διακοπή των εργασιών. β. Kατά την αποξήλωση ξύλινων στοιχείων ή πλακών διαστρώσεως που θα φυλαχτούν για επαναχρησιµοποίησή των θα εφαρµόζεται πάντα η διαδικασία και ο τρόπος που θα υποδεικνύει ο επιβλέπων. Αποκατάσταση επιχρισµάτων - εσωτερικοί χρωµατισµοί και εξωτερικοί σε οικίσκους τουαλετών Οι εργασίες αναφέρονται σε : o Καθαίρεση σαθρών επιχρισµάτων. o Πλήρη αποκατάσταση ζηµιών τµηµάτων εµφανούς σκυροδέµατος. o Πλήρωση αρµών (οριζοντίων κατακόρυφων). o Στεγανοποίηση κουφωµάτων. o Αντικατάσταση κατεστραµµένων υαλότουβλων. o Αποκατάσταση τραβηχτών προεξοχών. o Επικάλυψη αρµών διαστολής µε λαµαρίνα. o Γωνίες προστασίας ακµών. o Επιχρίσµατα. o Χρωµατισµοί όψεων βοηθητικών χώρων περιφράξεων-εσωτερικών χώρων και κουφωµάτων σε όσες αποχρώσεις υποδειχθεί από την Υπηρεσία. o Αντικατάσταση κατεστραµµένων προστατευτικών κιγκλιδωµάτων (όπου και εάν απαιτηθεί). o Αντικατάσταση σπασµένων τµηµάτων µαρµάρων σε ποδιές παραθύρων και σκαλοπάτια (όπου και εάν απαιτηθεί), στερέωση χαλαρών µαρµάρινων πεζουλιών µε χρήση κατάλληλων βυσµάτων ή και κατάλληλης αρµόκολλας, σκαλοπατιών σε µεταλλικό σκελετό κλπ. o Αντικατάσταση υδρορροών (όπου και αν απαιτηθεί). Οποιαδήποτε άλλη εργασία απαιτηθεί για την ολοκλήρωση της αποκατάστασης των όψεων των συγκροτηµάτων των τουαλετών και των εσωτερικών χώρων και προηγείται της βαφής. Kαθαίρεση επιχρισµάτων Kαθαίρεση επιχρισµάτων ισχυρού κονιάµατος (ασβεστοτσιµεντοκονιαµάτων, τσιµεντοκονιαµάτων κλπ.) σε οιανδήποτε στάθµη από το δάπεδο εργασίας και σε οιονδήποτε ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 8

9 ύψος από το έδαφος και συσσώρευση των προϊόντων και άχρηστων υλικών και αποµάκρυνσή τους σε θέση που επιτρέπεται από τις αρχές. Για λιθόκτιστη τοιχοποιία τονίζεται ο προσεκτικός, µετά την καθαίρεση του κονιάµατος, καθαρισµός των αρµών µε συρµατόβουρτσα και η διαβροχή της επιφάνειας µε νερό ώστε στο τέλος να παρουσιάζει µια όψη κατάλληλη να δεχθεί το νέο επίχρισµα σύµφωνα µε τις τεχνικές προδιαγραφές. Kατασκευή επιχρισµάτων Eπιχρίσµατα τριπτά - τριβιδιστά σε τρεις στρώσεις : Aναλυτικότερα η πρώτη στρώση (πεταχτό) θα γίνει σε υγρή επιφάνεια µε τσιµεντοκονίαµα των 450 Kgr και άµµο λατοµείου µεσόκοκκη (1:3) καλύπτει όλες τις προς επίχριση επιφάνειες ώστε να µη διακρίνεται το υπόστρωµα. Πάχος στρώσης 6 mm. 24 ώρες το λιγότερο µετά την πρώτη στρώση θα γίνει η δεύτερη στρώση (λάσπωµα) µε ασβεστοκονίαµα 1:2 ή 1:2,5 των 150 Kgr τσιµέντου και µεσόκοκκο άµµο λατοµείου µε συνολικό πάχος 15 mm περίπου. Κατασκευάζεται βάσει κατακόρυφων και συνεπίπεδων οδηγών, πλάτους 10cm. Χρόνος στεγνώµατος 15 µέρες. H τρίτη στρώση (τριφτό) µε κονίαµα 1:2 ή 1:2,5 των 150 KG λευκού τσιµέντου µε λεπτόκκοκη άµµο λατοµείου ή µαρµαροκονίαµα 1:2 ή 1:2,5 των 150 KG λευκού τσιµέντου µε λεπτόκκοκη άµµο λευκού µαρµάρου (µαρµαρόσκονη), πάχους 6-8 mm γίνεται σε δύο φάσεις. Για την παρασκευή του µαρµαροκονιάµατος (3η στρώση) χώρων υγιεινής γενικά, αντί νερού προσθέτουµε γαλάκτωµα µίγµατος νερού πρώτης ύλης πλαστικού (π.χ. VINYL) σε αναλογία 1:5. Προηγείται ελαφρά διαβροχή του λασπώµατος µε το ίδιο γαλάκτωµα. Στην πρώτη φάση αστάρωµα στρώνεται το κονίαµα µε το µυστρί πατητά και σε πάχος 4-5 mm. Tο κονίαµα της στρώσης αυτής χρησιµοποιείται λεπτόκοκκος άµµος και όπως πατιέται µε το µυστρί εισχωρεί σε όλα τα κοιλώµατα της αδρής και υγρής επιφάνειας της β' στρώσης. Mόλις "τραβήξει" η στρώση αυτή (ανάλογα µε τις καιρικές συνθήκες ο χρόνος µεταβάλλεται) διαβρέχεται και τρίβεται µε ξύλινο τριβίδι (καλό είναι να αποφεύγεται η χρήση µαλακού πλαστικού). Mία µέχρι τέσσερις το πολύ µέρες (ανάλογα µε τις καιρικές συνθήκες) µετά το τρίψιµο του ασταρώµατος γίνεται η τελευταία στρώση το "ψιλό" µε λεπτόκοκκη άµµο ή άµµο µαρµάρου (µαρµαρόσκονη). H στρώση αυτή δέχεται το τελικό τρίψιµο µε ξύλινο τριβίδι ντυµένο µε λάστιχο (απαγορεύεται οποιοδήποτε άλλο τριβίδι) µε σύγχρονη διαβροχή της επιφάνειας. Οροφοκονιάµατα Στα οροφοκονιάµατα δεν είναι απαραίτητοι οι οδηγοί. Τοµή οροφοκονιαµάτων και επιχρισµάτων σε γωνία Ιδιαίτερη προσοχή θα δοθεί στην επιπεδότητα και κατακορυφότητα των επιχρισµάτων τοίχων που θα επενδυθούν µε πλακίδια. Πάχος οροφοκονιαµάτων ΜΜ. Εξωτερικά επιχρίσµατα Κατασκευάζονται ανάλογα είτε όπως και τα εσωτερικά σε τοίχους, είτε τύπου αρτιφισιέλ σε τρείς διαστρώσεις, συνολικού πάχους (35 ΜΜ.) Πρώτη στρώση (πεταχτό) µε τσιµεντοκονίαµα των 450 KG κοινού τσιµέντου (1:3). εύτερη στρώση λάσπωµα µε το ίδιο όπως παραπάνω τσιµεντοκονίαµα, πάχος πρώτης και δεύτερης στρώσης 20 Μ.Μ. Τρίτη στρώση, τελική µε τσιµεντοµαρµαροκονίαµα των 450 ΚG λευκού τσιµέντου και άµµου λατοµείου ρυζιού, λευκού ή έγχρωµου µαρµάρου, µετά ή άνευ προσθήκης µεταλλικού χρώµατος, σύµφωνα µε την επίβλεψη. Η οποία καθορίζει επίσης αν η επιφάνεια της τελικής στρώσης θα παραµείνει τριφτή, όπως συµβαίνει κατά κανόνα ή θα λαξευτεί, το είδος της λάξευσης και στην τελευταία περίπτωση, αν τα περιθώρια θα παραµείνουν τριφτά ή θα λαξευτούν και αυτά. Στην τρίτη στρώση αντί νερού χρησιµοποιείται γαλάκτωµα πρώτης ύλης πλαστικού, όπως στα µαρµαροκονιάµατα για τοίχους χώρων υγιεινής. H Yπηρεσία επιφυλάσσεται του δικαιώµατος να επιβάλλει δια του επιβλέποντος την αύξηση ή µείωση του χρόνου που µεσολαβεί στην εκτέλεση των στρώσεων του επιχρίσµατος και τη διάβρεξη των επιφανειών κατά τους ενδιάµεσους χρόνους, εφόσον αυτό κριθεί αναγκαίο. Yδροχρωµατισµοί βοηθητικών χώρων Oι υδροχρωµατισµοί θα γίνουν αφού τα προς χρωµατισµό επιχρίσµατα "τραβήξουν" (τουλάχιστον είκοσι µέρες µετά το τελείωµα του επιχρίσµατος). Tο πρώτο "χέρι" θα γίνει µε ασβεστογαλάκτωµα στο οποίο θα προστεθεί 1% λινέλαιο. Tο ασβεστογαλάκτωµα θα απλωθεί στις επιφάνειες µε ψεκαστήρα ή χρωστήρα. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 9

10 Tο δεύτερο "χέρι" θα γίνει πάλι µε το ίδιο ασβεστογαλάκτωµα και αφού θα έχει στεγνώσει το πρώτο. Tο τρίτο "χέρι" (τουλάχιστο δέκα µέρες µετά το δεύτερο) θα γίνει µε ασβεστογαλάκτωµα, τσίγκο, στόκο και κόλλα. Χρωµατισµοί τοίχων - οροφών κλπ. Οι εξωτερικές επιφάνειες των τοιχοπετασµάτων του περιβλήµατος του κτιρίου, χρωµατίζονται µε ψυχροπλαστικά χρώµατα, κατάλληλα για επιφάνειες αλκαλικές, όπως είναι το σκυρόδεµα και τα κονιάµατα, άνευ σπατουλαρίσµατος. ύο ή και περισσότερες στρώσεις πλαστικού χρώµατος µέχρι πλήρους καλύψεως µετά από προηγούµενη προεργασία και επισκευή 100% των επιφανειών. Οι εσωτερικοί τοίχοι, θα χρωµατισθούν µε πλαστικά χρώµατα, µετά προηγουµένου σπατουλαρίσµατος των αρµών, επισκευή 100% της επιφάνειας. Στόκος σπατουλαρίσµατος µε λινέλαιο (όχι κόλλα). ύο ή και περισσότερες στρώσεις πλαστικού χρώµατος µέχρι πλήρους καλύψεως. Οι χρωµατισµοί των επιφανειών γυψοσανίδων θα γίνουν µε χρώµα υδατικής διασποράς ακρυλικής ή βινυλικής ή στυρενιο-ακρυλικής βάσεως σε δύο στρώσεις, αφού προετοιµαστούν οι επιφάνειες µε εφαρµογή ειδικής γάζας στις συναρµογές των γυψοσανίδων, αστάρωµα µε υλικά έµφραξης των πόρων της γυψοσανίδας και διάστρωση δύο στρώσεων χρώµατος ακρυλικής ή βινυλικής ή στυρενιοακρυλικής βάσης. Η εργασία θα γίνει χωρίς σπατουλάρισµα της γυψοσανίδας. Όλες οι οροφές του κτιρίου, τοπικές επισκευές, θα χρωµατισθούν µε πλαστικά χρώµατα σ' όλη την επιφάνειά τους, άνευ σπατουλαρίσµατος. ύο ή και περισσότερες στρώσεις πλαστικού χρώµατος µέχρι πλήρους καλύψεως. Γενικά προβλέπεται ο χρωµατισµός όλων των νέων επιφανειών που τυχόν προκύψουν µετά από επισκευές των επιχρισµάτων κάθε επιφάνειας που επισκευάσθηκε τοπικά, µετά το τέλος των εργασιών αποξηλώσεων, νέων επιχρισµάτων κλπ. Όλες οι επιφάνειες που θα χρωµατισθούν, καθαρίζονται και τρίβονται, αρχικά µε πατόχαρτο οι τοίχοι, και µε σµυριδόχαρτο τα σιδερένια στοιχεία. Εσωτερικά χρήση οικολογικών χρωµάτων, οπωσδήποτε εάν οι εργασίες εκτελούνται ταυτόχρονα µε τη λειτουργία του σχολείου. Κατά κανόνα χρησιµοποιούνται έτοιµες κωδικοποιηµένες αποχρώσεις χρωµάτων δειγµατολογίων και υλικά αναγνωρισµένων για την ποιότητα τους εργοστασίων. Η εκλογή των αποχρώσεων που θα εφαρµοσθούν ανήκει αποκλειστικά στην Υπηρεσία. ιατηρείται το δικαίωµα για την εφαρµογή πολλαπλών αποχρώσεων. Αντικατάσταση ή επισκευή των υδρορροών Kατασκευή οριζοντίων και κατακόρυφων υδρορροών Kατασκευή οριζοντίων υδρορροών από γαλβανισµένη λαµαρίνα πάχους 0,6-0,8mm ηµικυκλικού αναπτύγµατος 38 εκ. και κυκλικού αναπτύγµατος Φ 14 εκατ. για τις κατακόρυφες µε όλα τα υλικά συνδέσεως, τα στηρίγµατα στερέωσης που τοποθετούνται στις αλλαγές κατεύθυνσης και ενδιάµεσα το πολύ ανά 1.00 µ. και µε επικάλυψη του ενός τεµαχίου µε το άλλο κατά 6 εκατ. Μερική αντικατάσταση ή επισκευή εξωτερικών εσωτερικών κουφωµάτων Aφορά στην µερική αντικατάσταση όπου κρίνεται µε νέα αλουµινίου βαρέως τύπου, κατόπιν εντολής της επίβλεψης, επισκευή ή συντήρηση κουφωµάτων (παράθυρα και πόρτες). Οι εργασίες θα εκτελούνται πάντα µε εντολή του επιβλέποντα µετά από συνεννόηση µε τον υπεύθυνο του Σχολείου ( /ντή, Γυµνασιάρχη Λυκειάρχη) ώστε να µην ενοχλούνται οι µαθητές κατά τη διάρκεια των µαθηµάτων τους. Επισκευή ή συντήρηση των τουαλετών, W.C. Αναλυτικά πρόκειται να εκτελεσθούν οι παρακάτω εργασίες : Καζανάκια ενδεικτικού τύπου ΝΤΑΛ, Γερµανίας Καζανάκια τύπου Νιαγάρα Αντικατάσταση στις λεκάνες Αντικατάσταση νιπτήρων καθρεπτών ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 10

11 Τοποθέτηση νέων όρθιων ουρητηρίων Αλλαγές στις υδραυλικές σωληνώσεις όπου χρειάζεται Έλεγχος του αποχετευτικού αγωγού στον αύλειο χώρο Τοποθέτηση πλακιδίων τοίχου δαπέδου Κατώφλια από µάρµαρο Γαρµπιλόδεµα των 300 kgr τσιµέντου για την έδραση των πλακιδίων δαπέδου Καθαιρέσεις θυρών τοιχοποιίας Αντικατάσταση ή επισκευή θυρών ροµική τοιχοποιία Ανακαίνιση χρωµατισµών µε α) πλαστικό β) υδρόχρωµα γ) τσιµεντόχρωµα (στην όψη) δ) σιδηρών επιφανειών Τυχόν παρεκκλίσεις από τα παραπάνω θα γίνονται µόνον µετά από σύµφωνη γνώµη της επίβλεψης για την καλή και ασφαλέστερη κατασκευή. Εργασίες αύλειου χώρου Ράµπες ΑΜΕΑ σε κατάλληλες θέσεις του οικοπέδου, κλίση ανάλογη µε τον χώρο, µε υπόβαση σκυρόδεµα και επίστκοστασίωνρωση µε αντιολισθητικές πλάκες, µε κουπαστές σιδερένιες ή µεταλλικές από φέροντα µεταλλικό σκελετό από κοιλοδοκούς και δάπεδο µπακλαβαδωτή λαµαρίνα σύµφωνα µε τις εντολές της Υπηρεσίας. Συντήρηση ή κατασκευή κλιµάκων για σύνδεση ανισόσταθµων επιπέδων αυλών, επίστρωση µε µάρµαρο τριµµένο (όχι στιλβωµένο) και ειδικές σκωτίες ασφαλείας ή κεραµικά τεµάχια ή πέτρα. Συντήρηση στηθαίων Ασφαλτοτάπητας Επικάλυψη δαπέδου αυλείου χώρου µε ασφαλτοτάπητα. Ο ασφαλτοτάπητας µπορεί να είναι χρωµατιστός και σταµπωτός, της επιλογής της Υπηρεσίας. Επιστρώσεις µε πλάκες ή κυβόλιθους τσιµέντου ή σκυροδέµατος - Πλακόστρωτο µε τσιµεντένιες πλάκες 50/50/5cm ή 40/40/3cm λευκού ή κοινού τσιµέντου, έγχρωµες ή όχι, αντιολισθητικές, µε ραβδώσεις ή µπακλαβωτές ή βοτσαλωτές, κυβόλιθοι τσιµέντου ορθογωνικού σχήµατος διαστάσεων όπως 10Χ20εκ. κ.λ.π., σε διάφορες αποχρώσεις, κατόπιν τελικής επιλογής της Υπηρεσίας. - Σκυρόδεµα C12/15, κοινού τσιµέντου (άοπλο ή µε δοµικό πλέγµα) µε ψευδοαρµούς.. Ενίοτε η επιφάνεια του σκυροδέµατος διαµορφώνεται ραβδωτή ή βοτσαλωτή ή µε προσθήκη ειδικού σκληρυντικού δαπέδου και ειδική επεξεργασία µε λειαντική µηχανή τύπου ελικοπτέρου. Επίστρωση γηπέδου µε tartan Επίστρωση µε χυτό συνθετικό τάπητα (τύπου SPURTAN Vt) πάχους 14mm, απόχρωσης κόκκινου, πράσινου, γκρι ή καφέ ή συνδυασµού τους πάνω σε υπάρχοντα ασφαλτοτάπητα ή δαπέδων εκ σκυροδέµατος σε διάφορα εξωτερικά γήπεδα µπάσκετ, βόλλεϋ. Η γραµµογράφηση των γηπέδων γίνεται σύµφωνα µε τις διεθνείς προδιαγραφές, µε λευκές ή έγχρωµες γραµµές πάχους 50mm µε χρώµατα πολυουρεθάνης συµβατά µε τη συνθετική επιφάνεια του τάπητα και ανθεκτικά στη χρήση και την υπεριώδη ακτινοβολία. Ελαστικές πλάκες Οι ελαστικές πλάκες τύπου safety mat, 40mm, διαστάσεων 500x500x40mm, αποτελούνται από ανακυκλωµένα ελαστικά (90%) και πολυουρεθάνη (10%) και έχουν 19,60kg/m2. Συνθετικός χλοοτάπητας Ο τάπητας αυτός αποτελείται από ίνες πολυαιθυλενίου, οι οποίες έχουν µεγάλη αντοχή στην εξωτερική χρήση, είναι απρόσβλητες στην υγρασία και µε ειδική προστασία από την υπεριώδη ακτινοβολία, ενώ έχουν και πολύ χαµηλό συντελεστή τριβής. Για τα παραπάνω απαιτείται η προσκόµιση πιστοποιητικών. Μπασκέτες καλαθοσφαίρισης (Σύµφωνα µε τις προδιαγραφές και τα σχέδια της Γ.Γ.Α.) Το συγκρότηµα της µπασκέτας αποτελείται από: Τη βάση από σκυρόδεµα, όπου πακτώνεται ο στυλοβάτης από σιδεροκατασκευή. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 11

12 Τον στυλοβάτη από σιδεροκατασκευή. Τον πίνακα (ταµπλώ) από πλαστικό υλικό ή µέταλλο. Την στεφάνη από σιδερένια κατασκευή. Πάγκοι εξωτερικού χώρου Όργανα παιδότοπου για τα νήπια και ειδικά ελαστικά δάπεδα ασφαλείας. Πράσινο Προβλέπονται στην αυλή εκείνες οι φυτοτεχνικές εργασίες που αφορούν τη προετοιµασία του χώρου για φύτευση δένδρων και θάµνων που θα γίνουν τη χειµερινή περίοδο (Οκτώβριο ως Μάρτιο) µετά από υπόδειξη της Υπηρεσίας Πρασίνου του.θ. Η προεργασία φύτευσης κάθε φυτού περιλαµβάνει: Καθαίρεση ασφαλτοτάπητα ή τσιµεντοπλακών µε µηχανήµατα, εκσκαφή για αποµάκρυνση της βάσης. Προµήθεια και τοποθέτηση σωλήνων άρδευσης (αυτόµατο πότισµα) παράδοση σε πλήρη λειτουργία Την διάνοιξη των λάκκων Την µεταφορά και ενσωµάτωση κηποχώµατος, κοπριάς και λιπάσµατος. Την κατασκευή δενδροδόχων είτε κρασπέδων πρασίνου Τη φύτευση δένδρων, µεγάλων θάµνων, αναρριχώµενων φυτών σε επιλεγµένες θέσεις. Τον σχηµατισµό λεκάνης ποτίσµατος Καθαρισµός του χώρου µετά το πέρα των εργασιών Ο κατάλογος περιλαµβάνει ενδεικτικά µεσογειακά φυτά κατάλληλα προσαρµοσµένα στο περιβάλλον της πόλης µας, τα οποία πρέπει να είναι υγιή, εύρωστα και να προέρχονται από φυτώριο αδειοδοτηµένο από το Υπουργείο Γεωργίας όπως, ένδρα και θάµνοι κοινό πεύκο (ως 20µ., αειθαλές, φωτόφιλο, ολιγαρκές αντοχή σε άγονα εδάφη και ξηρασία) κουκουναριά (ως 30µ., αειθαλές, πολύ φωτόφιλο, αντοχή σε θαλάσσιους ανέµους, προτιµά αµµώδη εδάφη και όχι συµπαγή αργιλώδη) κυπαρίσσι (ως 30µ., αειθαλές, ολιγαρκές, αντοχή σε ξηρασία, υψηλές θερµοκρασίες και ανέµους) άρια (ως 15µ., αειθαλές, χρειάζεται σχετικά υγρά εδάφη) χαρουπιά (αειθαλές, αντοχή σε ξηρασία και άγονα εδάφη) ελιά (ως 10µ., αειθαλές, οι καρποί της µπορούν να ελκύσουν ορνιθοπανίδα) κουµαριά ήµερη (ως 3µ., αειθαλές χαρακτηριστικοί οι καρποί που ωριµάζουν το φθινόπωρο και είναι βρώσιµοι από πουλιά) θαµνοκυπάρισσο (ως 4µ., αειθαλές, ξηρόφιλο, κατάλληλο για χαµηλές παραθαλάσσιες περιοχές, ολιγαρκές, µε πολύ αργή ανάπτυξη) κουτσουπιά (φυλλοβόλο, φωτόφιλο, έντονη ανθοφορία την άνοιξη) δάφνη (ως 10µ., αειθαλές, φωτόφιλο, αλλά αντέχει και σε µερική σκίαση, αντοχή στην ξηρασία, κατάλληλο για αµµοπηλώδη ξηρά ασβεστούχα εδάφη) τζιτζιφιά (φυλλοβόλο, κατάλληλο για αµµώδη εδαφη) ροδιά (ως 5µ., δεν αντέχει την έκθεση στους ανέµους, χαρακτηριστικοί κόκκινοι καρποί που ωριµάζουν το φθινόπωρο) µυρτιά( από 1-3µ., αειθαλές, προτιµά υγρά και σκιερά µέρη) δενδρολίβανο (ως 1,5µ., αειθαλές, αρωµατικό, φθινοπωρινή και ανοιξιάτικη ανθοφορία) κλπ. Αναρριχώµενα αηγιάννης (κληµατίδα) όµορφα άνθη, κατάλληλο για κάλυψη τοίχων, προτιµά εδάφη φτωχά σε ασβέστιο, καλά στραγγιζόµενα και καλή λίπανση αγιόκληµα παράγει άνθη κισσός αντοχή σε σκιερά και ηµισκιερά µέρη γιασεµί ελληνικό όπως χιώτικο κλπ. Αντοχή σε ξερά και πετρώδη εδάφη, όµορφα µικρά κίτρινα λουλούδια ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 12

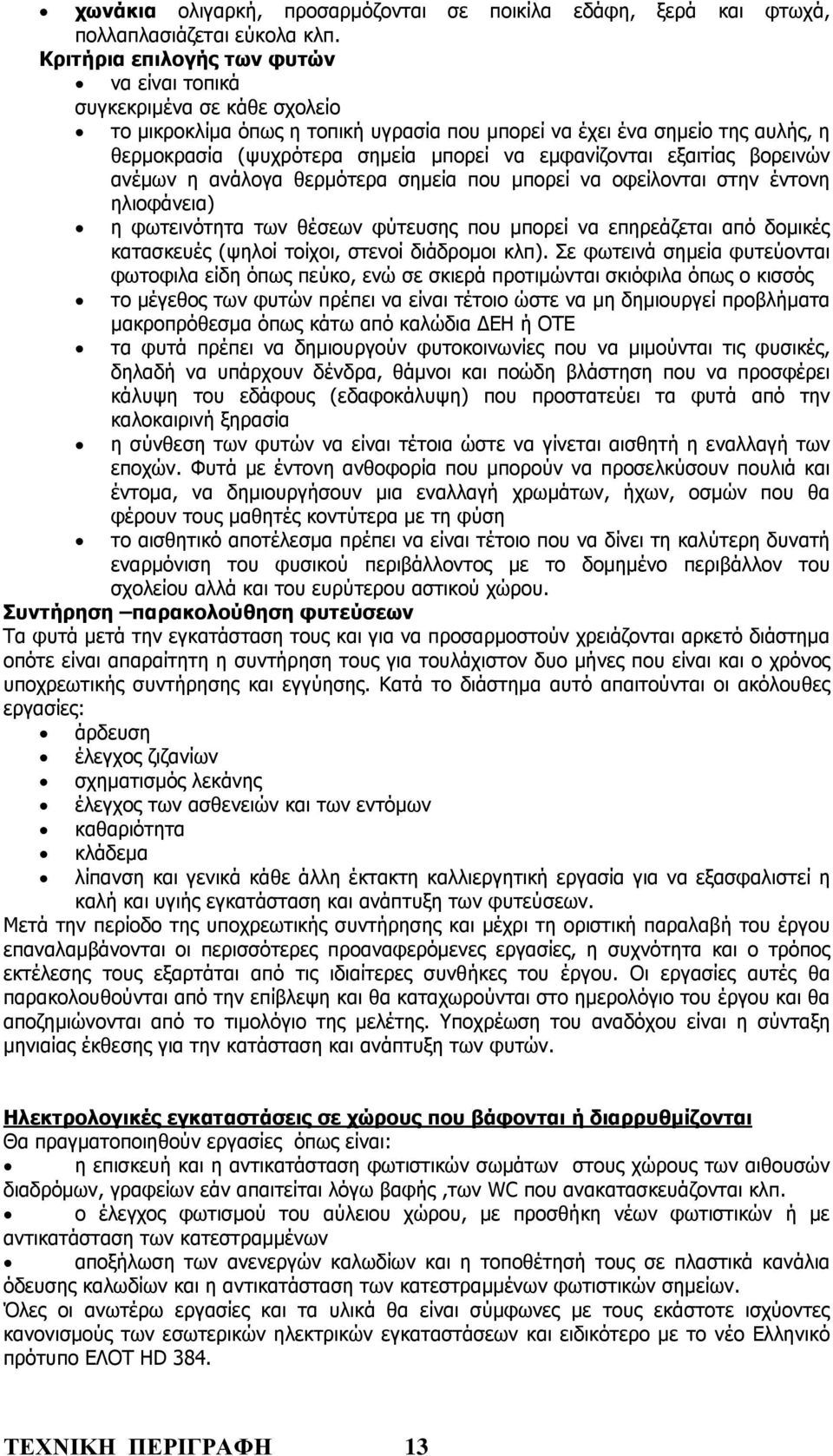

13 χωνάκια ολιγαρκή, προσαρµόζονται σε ποικίλα εδάφη, ξερά και φτωχά, πολλαπλασιάζεται εύκολα κλπ. Κριτήρια επιλογής των φυτών να είναι τοπικά συγκεκριµένα σε κάθε σχολείο το µικροκλίµα όπως η τοπική υγρασία που µπορεί να έχει ένα σηµείο της αυλής, η θερµοκρασία (ψυχρότερα σηµεία µπορεί να εµφανίζονται εξαιτίας βορεινών ανέµων η ανάλογα θερµότερα σηµεία που µπορεί να οφείλονται στην έντονη ηλιοφάνεια) η φωτεινότητα των θέσεων φύτευσης που µπορεί να επηρεάζεται από δοµικές κατασκευές (ψηλοί τοίχοι, στενοί διάδροµοι κλπ). Σε φωτεινά σηµεία φυτεύονται φωτοφιλα είδη όπως πεύκο, ενώ σε σκιερά προτιµώνται σκιόφιλα όπως ο κισσός το µέγεθος των φυτών πρέπει να είναι τέτοιο ώστε να µη δηµιουργεί προβλήµατα µακροπρόθεσµα όπως κάτω από καλώδια ΕΗ ή ΟΤΕ τα φυτά πρέπει να δηµιουργούν φυτοκοινωνίες που να µιµούνται τις φυσικές, δηλαδή να υπάρχουν δένδρα, θάµνοι και ποώδη βλάστηση που να προσφέρει κάλυψη του εδάφους (εδαφοκάλυψη) που προστατεύει τα φυτά από την καλοκαιρινή ξηρασία η σύνθεση των φυτών να είναι τέτοια ώστε να γίνεται αισθητή η εναλλαγή των εποχών. Φυτά µε έντονη ανθοφορία που µπορούν να προσελκύσουν πουλιά και έντοµα, να δηµιουργήσουν µια εναλλαγή χρωµάτων, ήχων, οσµών που θα φέρουν τους µαθητές κοντύτερα µε τη φύση το αισθητικό αποτέλεσµα πρέπει να είναι τέτοιο που να δίνει τη καλύτερη δυνατή εναρµόνιση του φυσικού περιβάλλοντος µε το δοµηµένο περιβάλλον του σχολείου αλλά και του ευρύτερου αστικού χώρου. Συντήρηση παρακολούθηση φυτεύσεων Τα φυτά µετά την εγκατάσταση τους και για να προσαρµοστούν χρειάζονται αρκετό διάστηµα οπότε είναι απαραίτητη η συντήρηση τους για τουλάχιστον δυο µήνες που είναι και ο χρόνος υποχρεωτικής συντήρησης και εγγύησης. Κατά το διάστηµα αυτό απαιτούνται οι ακόλουθες εργασίες: άρδευση έλεγχος ζιζανίων σχηµατισµός λεκάνης έλεγχος των ασθενειών και των εντόµων καθαριότητα κλάδεµα λίπανση και γενικά κάθε άλλη έκτακτη καλλιεργητική εργασία για να εξασφαλιστεί η καλή και υγιής εγκατάσταση και ανάπτυξη των φυτεύσεων. Μετά την περίοδο της υποχρεωτικής συντήρησης και µέχρι τη οριστική παραλαβή του έργου επαναλαµβάνονται οι περισσότερες προαναφερόµενες εργασίες, η συχνότητα και ο τρόπος εκτέλεσης τους εξαρτάται από τις ιδιαίτερες συνθήκες του έργου. Οι εργασίες αυτές θα παρακολουθούνται από την επίβλεψη και θα καταχωρούνται στο ηµερολόγιο του έργου και θα αποζηµιώνονται από το τιµολόγιο της µελέτης. Υποχρέωση του αναδόχου είναι η σύνταξη µηνιαίας έκθεσης για την κατάσταση και ανάπτυξη των φυτών. Ηλεκτρολογικές εγκαταστάσεις σε χώρους που βάφονται ή διαρρυθµίζονται Θα πραγµατοποιηθούν εργασίες όπως είναι: η επισκευή και η αντικατάσταση φωτιστικών σωµάτων στους χώρους των αιθουσών διαδρόµων, γραφείων εάν απαιτείται λόγω βαφής,των WC που ανακατασκευάζονται κλπ. ο έλεγχος φωτισµού του αύλειου χώρου, µε προσθήκη νέων φωτιστικών ή µε αντικατάσταση των κατεστραµµένων αποξήλωση των ανενεργών καλωδίων και η τοποθέτησή τους σε πλαστικά κανάλια όδευσης καλωδίων και η αντικατάσταση των κατεστραµµένων φωτιστικών σηµείων. Όλες οι ανωτέρω εργασίες και τα υλικά θα είναι σύµφωνες µε τους εκάστοτε ισχύοντες κανονισµούς των εσωτερικών ηλεκτρικών εγκαταστάσεων και ειδικότερο µε το νέο Ελληνικό πρότυπο ΕΛΟΤ HD 384. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 13

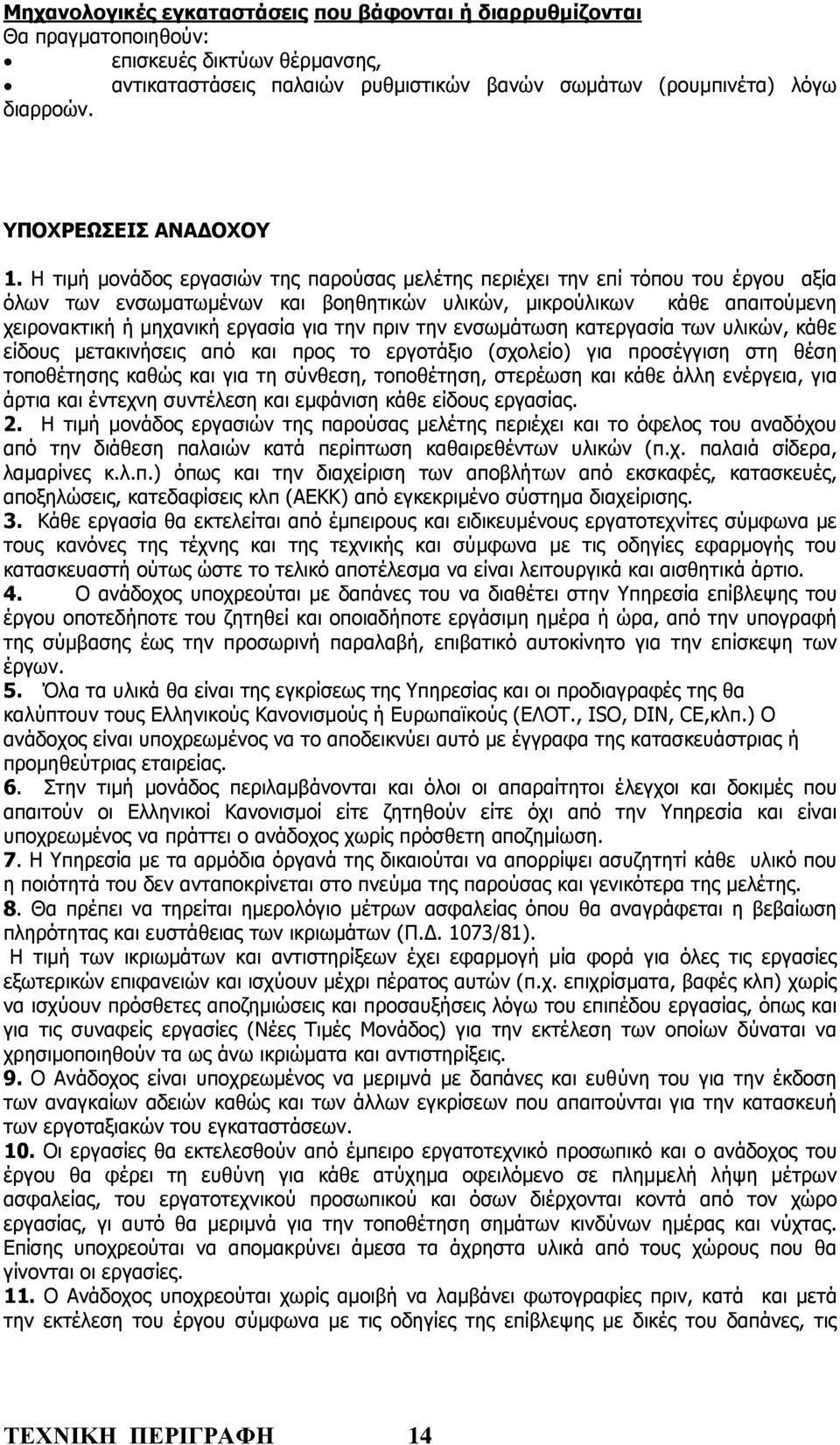

14 Μηχανολογικές εγκαταστάσεις που βάφονται ή διαρρυθµίζονται Θα πραγµατοποιηθούν: επισκευές δικτύων θέρµανσης, αντικαταστάσεις παλαιών ρυθµιστικών βανών σωµάτων (ρουµπινέτα) λόγω διαρροών. ΥΠΟΧΡΕΩΣΕΙΣ ΑΝΑ ΟΧΟΥ 1. Η τιµή µονάδος εργασιών της παρούσας µελέτης περιέχει την επί τόπου του έργου αξία όλων των ενσωµατωµένων και βοηθητικών υλικών, µικρούλικων κάθε απαιτούµενη χειρονακτική ή µηχανική εργασία για την πριν την ενσωµάτωση κατεργασία των υλικών, κάθε είδους µετακινήσεις από και προς το εργοτάξιο (σχολείο) για προσέγγιση στη θέση τοποθέτησης καθώς και για τη σύνθεση, τοποθέτηση, στερέωση και κάθε άλλη ενέργεια, για άρτια και έντεχνη συντέλεση και εµφάνιση κάθε είδους εργασίας. 2. Η τιµή µονάδος εργασιών της παρούσας µελέτης περιέχει και το όφελος του αναδόχου από την διάθεση παλαιών κατά περίπτωση καθαιρεθέντων υλικών (π.χ. παλαιά σίδερα, λαµαρίνες κ.λ.π.) όπως και την διαχείριση των αποβλήτων από εκσκαφές, κατασκευές, αποξηλώσεις, κατεδαφίσεις κλπ (ΑΕΚΚ) από εγκεκριµένο σύστηµα διαχείρισης. 3. Κάθε εργασία θα εκτελείται από έµπειρους και ειδικευµένους εργατοτεχνίτες σύµφωνα µε τους κανόνες της τέχνης και της τεχνικής και σύµφωνα µε τις οδηγίες εφαρµογής του κατασκευαστή ούτως ώστε το τελικό αποτέλεσµα να είναι λειτουργικά και αισθητικά άρτιο. 4. Ο ανάδοχος υποχρεούται µε δαπάνες του να διαθέτει στην Υπηρεσία επίβλεψης του έργου οποτεδήποτε του ζητηθεί και οποιαδήποτε εργάσιµη ηµέρα ή ώρα, από την υπογραφή της σύµβασης έως την προσωρινή παραλαβή, επιβατικό αυτοκίνητο για την επίσκεψη των έργων. 5. Όλα τα υλικά θα είναι της εγκρίσεως της Υπηρεσίας και οι προδιαγραφές της θα καλύπτουν τους Ελληνικούς Κανονισµούς ή Ευρωπαϊκούς (ΕΛΟΤ., ISO, DIN, CE,κλπ.) Ο ανάδοχος είναι υποχρεωµένος να το αποδεικνύει αυτό µε έγγραφα της κατασκευάστριας ή προµηθεύτριας εταιρείας. 6. Στην τιµή µονάδος περιλαµβάνονται και όλοι οι απαραίτητοι έλεγχοι και δοκιµές που απαιτούν οι Ελληνικοί Κανονισµοί είτε ζητηθούν είτε όχι από την Υπηρεσία και είναι υποχρεωµένος να πράττει ο ανάδοχος χωρίς πρόσθετη αποζηµίωση. 7. Η Υπηρεσία µε τα αρµόδια όργανά της δικαιούται να απορρίψει ασυζητητί κάθε υλικό που η ποιότητά του δεν ανταποκρίνεται στο πνεύµα της παρούσας και γενικότερα της µελέτης. 8. Θα πρέπει να τηρείται ηµερολόγιο µέτρων ασφαλείας όπου θα αναγράφεται η βεβαίωση πληρότητας και ευστάθειας των ικριωµάτων (Π /81). Η τιµή των ικριωµάτων και αντιστηρίξεων έχει εφαρµογή µία φορά για όλες τις εργασίες εξωτερικών επιφανειών και ισχύουν µέχρι πέρατος αυτών (π.χ. επιχρίσµατα, βαφές κλπ) χωρίς να ισχύουν πρόσθετες αποζηµιώσεις και προσαυξήσεις λόγω του επιπέδου εργασίας, όπως και για τις συναφείς εργασίες (Νέες Τιµές Μονάδος) για την εκτέλεση των οποίων δύναται να χρησιµοποιηθούν τα ως άνω ικριώµατα και αντιστηρίξεις. 9. Ο Ανάδοχος είναι υποχρεωµένος να µεριµνά µε δαπάνες και ευθύνη του για την έκδοση των αναγκαίων αδειών καθώς και των άλλων εγκρίσεων που απαιτούνται για την κατασκευή των εργοταξιακών του εγκαταστάσεων. 10. Οι εργασίες θα εκτελεσθούν από έµπειρο εργατοτεχνικό προσωπικό και ο ανάδοχος του έργου θα φέρει τη ευθύνη για κάθε ατύχηµα οφειλόµενο σε πληµµελή λήψη µέτρων ασφαλείας, του εργατοτεχνικού προσωπικού και όσων διέρχονται κοντά από τον χώρο εργασίας, γι αυτό θα µεριµνά για την τοποθέτηση σηµάτων κινδύνων ηµέρας και νύχτας. Επίσης υποχρεούται να αποµακρύνει άµεσα τα άχρηστα υλικά από τους χώρους που θα γίνονται οι εργασίες. 11. Ο Ανάδοχος υποχρεούται χωρίς αµοιβή να λαµβάνει φωτογραφίες πριν, κατά και µετά την εκτέλεση του έργου σύµφωνα µε τις οδηγίες της επίβλεψης µε δικές του δαπάνες, τις ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 14

15 οποίες θα παραδώσει µαζί µε τα αρνητικά, σε ηλεκτρονική µορφή και επίσης υποχρεούται να αποµακρύνει άµεσα τα άχρηστα υλικά από τους χώρους που θα γίνονται οι εργασίες. 12. Ο Ανάδοχος υποχρεούται να µεριµνά σε περίπτωση έκτακτων περιστατικών στο έργο µετά από συνεννόηση και κατόπιν έγγραφης εντολής της Υπηρεσίας. 13. Ο Ανάδοχος είναι αποκλειστικά υπεύθυνος για τη φύλαξη των µηχανηµάτων, εργαλείων και υλικών, στο χώρο του εργοταξίου, για κάθε ατύχηµα, σε µη εργάσιµες ώρες καθώς και για κάθε ζηµιά στα εκτελούµενα έργα ή σε περατωµένα τµήµατα του έργου από οποιαδήποτε αιτία (π.χ. κλοπή, φθορά κλπ.) µέχρι την προσωρινή παραλαβή του έργου. 14. Ο Ανάδοχος υποχρεούται να πάρει και να εκτυπώσει µε δαπάνες του έγχρωµες φωτογραφίες πριν από την έναρξη των εργασιών κατά την εκτέλεση τις πιο ενδιαφέρουσες φάσεις του έργου καθώς και µετά το πέρας των εργασιών σύµφωνα µε τις υποδείξεις της Υπηρεσίας. Στην περίπτωση που οι επεµβάσεις αφορούν τις όψεις, στις τελευταίες δηλ. στο πέρας των εργασιών, θα φαίνονται όλες οι όψεις των κτιρίων. Οι φωτογραφίες αυτές πρέπει να είναι ευκρινείς και καλλιτεχνικές και θα εκτυπωθούν σε τρία (3) αντίτυπα η κάθε µία, σε µεγέθυνση 18*27, σε χαρτί µάτ. Με τις φωτογραφίες θα παραδίδονται και τα αρνητικά τους, καθώς και σε ηλεκτρονική µορφή σε δισκέτα. Cd µε δυνατότητα αντιγραφής των αρχείων στους υπολογιστές της Υπηρεσίας. 15. Μετά από κάθε εργασία ο ανάδοχος υποχρεούται στον καθαρισµό του χώρου από προϊόντα εκσκαφών, καθαιρέσεων και ογκώδη άχρηστα αντικείµενα π.χ. παλαιά καλώδια, εξαρτήµατα πίνακα, παλαιά φωτιστικά, παλαιά µποϊλερ, θερµαντικά σώµατα, κιγκλιδώµατα, κουφώµατα κλπ., συσσώρευση των προϊόντων προς φόρτωση, φόρτωση και µεταφορά µε οποιαδήποτε µέσα (χέρια, µηχανικά µέσα κλπ) για αποµάκρυνση και διαχείριση τους από αδειοδοτηθέντα φορέα ή σύστηµα διαχείρισης αποβλήτων και την παράδοση σε άρτια κατάσταση των σχολικών κτιρίων. ΙΑΡΚΕΙΑ Η εκτέλεση του έργου θα γίνει τµηµατικά, θα αρχίσει µετά την υπογραφή της σύµβασης και θα διαρκέσει 500 ηµερολογιακές ηµέρες. Ο προϋπολογισµός του έργου ανέρχεται στο ποσό των ,00 µε ΦΠΑ. Τα χρήµατα για την κατασκευή του έργου προέρχονται από Σ.Α.Τ.Α. Θεσσαλονίκη Απρίλιος 2013 Εγκρίνεται Η Συντάξασα Η Προϊσταµένη Τµήµατος Συντήρησης Σχολικών Κτιρίων Ο Προϊστάµενος /νσης Κατασκευών και Συντηρήσεων Άννα Καραστεργίου Αρχιτέκτων Μηχανικός µε Γ βαθµό Μαρία Ιορδανίδου Αρχιτέκτων Μηχανικός µε Β βαθµό Γεώργιος Παπαϊωάννου Αρχιτέκτων Μηχανικός µε Β βαθµό ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 15
