1 Πίνακας Περιεχομένων Πίνακας Περιεχομένων...1 Ειδοποίηση για τη Χρήση...2 Πληροφορίες ασφάλειας...2 Προφυλάξεις...3 Προειδοποιήσεις Ασφαλείας για τα Μάτια...5 Χαρακτηριστικά Προϊόντος...5 Εισαγωγή...6 Επισκόπηση Συσκευασίας...6 Επισκόπηση Προϊόντος...7 Κεντρική Μονάδα... 7 Πίνακας ελέγχου... 8 Συνδέσεις εισόδου / εξόδου... 9 Τηλεχειριστήριο Εγκατάσταση Σύνδεση του Προβολέα Σύνδεση σε Υπολογιστή/Φορητό Σύνδεση σε Πηγές Βίντεο Άναμμα/Σβήσιμο του Προβολέα...13 Άναμμα του Προβολέα Σβήσιμο ου προβολέα Ένδειξη Προειδοποίησης Ρύθμιση της Προβαλλόμενης Εικόνας...15 Ρύθμιση του Ύψους του Προβολέα Ρύθμιση του Ζουμ / της Εστίασης του Προβολέα Ρύθμιση Μεγέθους της Προβαλλόμενης Εικόνας Χειριστήρια Χρήστη...17 Πίνακας Ελέγχου & Τηλεχειριστήριο...17 Πίνακας ελέγχου Τηλεχειριστήριο Μενού Προβολής στην Οθόνη...20 Λειτουργία Διάγραμμα μενού ΕΙΚΟΝΑ ΟΘΟΝΗ ΡΥΘΜΙΣΕΙΣ ΕΠΙΛΟΓΕΣ Παραρτήματα...39 Αντιμετώπιση προβλημάτων...39 Προβλήματα με την Εικόνα Άλλα προβλήματα Ένδειξη κατάστασης προβολέα Προβλήματα με το Τηλεχειριστήριο Αντικατάσταση της λάμπας...44 Λειτουργίες Συμβατότητας...46 Εντολές RS Εγκατάσταση Οροφής...51 Γραφεία της Optoma Διεθνώς...52 Κανονισμοί & προειδοποιήσεις ασφάλειας...54 Ελληνικά

2 Ειδοποίηση για τη Χρήση Πληροφορίες ασφάλειας Ο κεραυνός με την κεφαλή βέλους, μέσα σε ένα ισόπλευρο τρίγωνο, είναι για να προειδοποιεί το χρήστη για την παρουσία μη μονωμένης «επικίνδυνης τάσης» στο εσωτερικό του προϊόντος που μπορεί να είναι επαρκούς έντασης για να αποτελεί κίνδυνο ηλεκτροπληξίας για ανθρώπους. Το θαυμαστικό μέσα σε ένα ισόπλευρο τρίγωνο είναι για να προειδοποιεί το χρήστη για την παρουσία σημαντικών οδηγιών λειτουργία και συντήρησης (επισκευής) στα έγγραφα που συνοδεύουν τη συσκευή. ελληνικά 2 ΠΡΟΕΙΔΟΠΟΙΗΣΗ:ΓΙΑ ΝΑ ΜΕΙΩΣΕΤΕ ΤΟΝ ΚΙΝΔΥΝΟ ΠΥΡΚΑΓΙΑΣ Η ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ, ΜΗΝ ΕΚΘΕΤΕΤΕ ΑΥΤΗ ΤΗ ΣΥΣΚΕΥΗ ΣΕ ΒΡΟΧΗ Η ΥΓΡΑΣΙΑ. ΥΠΑΡΧΟΥΝ ΕΠΙΚΙΝΔΥΝΑ ΥΨΗΛΕΣ ΤΑΣΕΙΣ ΣΤΟ ΕΣΩΤΕΡΙΚΟ. ΜΗΝ ΑΝΟΙΞΕΤΕ ΤΟ ΠΕΡΙΒΛΗΜΑ. ΠΑΡΑΠΕΜΨΤΕ ΟΛΕΣ ΤΙΣ ΕΠΙΣΚΕΥΕΣ ΜΟΝΟ ΣΕ ΑΡΜΟΔΙΟ ΠΡΟΣΩΠΙΚΟ. Όρια εκπομπών κλάσης B Αυτή η ψηφιακή συσκευή Κλάσης Β ανταποκρίνεται σε όλες τις απαιτήσεις των Καναδικών Κανονισμών για Εξοπλισμό που Προκαλεί Παρεμβολές. Σημαντικές Οδηγίες Ασφάλειας 1. Μην φράζετε τις τρύπες αερισμού. Για να διασφαλίσετε αξιόπιστη λειτουργία του προβολέα και για να τον προφυλάξετε από υπερθέρμανση, τοποθετήστε τον σε τοποθεσία και σημείο που δεν θα επηρεάζουν το σωστό εξαερισμό του. Για παράδειγμα, μην τοποθετείτε τον προβολέα σε ένα γεμάτο τραπεζάκι, καναπέ, κρεβάτι, κλπ. Μην τοποθετείτε τον προβολέα σε μία εσοχή, όπως π.χ. σε μία βιβλιοθήκη ή δε ένα ντουλάπι που περιορίζει τη ροή του αέρα. 2. Μην χρησιμοποιείτε αυτόν τον προβολέα κοντά σε νερό ή υγρασία. Για να μειώσετε τον κίνδυνο πυρκαγιάς και/ή ηλεκτροπληξίας, μην εκθέτετε τον προβολέα σε βροχή ή υγρασία. 3. Μην πραγματοποιήσετε την εγκατάσταση κοντά σε πηγές θερμότητας, όπως καλοριφέρ, θερμοσίφωνες, φούρνους ή άλλες συσκευές, όπως ενισχυτές, που παράγουν θερμότητα. 4. Να την καθαρίζετε μόνο με ένα στεγνό πανί. 5. Χρησιμοποιείτε μόνο εξαρτήματα/παρελκόμενα που καθορίζονται από τον κατασκευαστή. 6. Μην χρησιμοποιείτε τη μονάδα έαν έχει υποστεί καταστροφές ή ζημίες. Ως καταστροφές/ζημίες θεωρούνται (χωρίς να περιορίζονται σε αυτά) τα εξής: Η μονάδα έχει πέσει. Το καλώδιο ή το φις τροφοδοσίας έχουν υποστεί ζημίες. Έχει χυθεί υγρό επάνω στον προβολέα. Ο προβολέας έχει εκτεθεί σε βροχή ή υγρασία. Κάποιο αντικείμενο έχει πέσει στο εσωτερικό του προβολέα ή υπάρχει κάποιο χαλαρό εξάρτημα σε αυτόν. Παραπέμψτε όλες τις επισκευές σε αρμόδιο προσωπικό επισκευών. To άνοιγμα ή η αφαίρεση των καπακιών μπορεί να σας εκθέσει σε επικίνδυνες τάσεις ή σε άλλους κινδύνους. To άνοιγμα ή η αφαίρεση των καπακιών μπορεί να σας εκθέσει σε επικίνδυνες τάσεις ή σε άλλους κινδύνους. 7. Μην επιτρέπετε σε αντικείμενα ή υγρά να εισέλθουν στον προβολέα. Αυτά μπορεί να ακουμπήσουν επικίνδυνα σημεία τάσης ή να βραχυκυκλώσουν μέρη που μπορεί να προκαλέσουν φωτιά ή ηλεκτροπληξία. 8. Δείτε το περίβλημα του προβολέα για σημάνσεις σχετικές με την ασφάλεια. 9. Η μονάδα θα πρέπει να επισκευάζεται αποκλειστικά από αρμόδιο προσωπικό επισκευών.

3 Ειδοποίηση για τη Χρήση Όταν η λάμπα πλησιάζει στο τέλος της ζωής της, ο προβολέας δεν θα ανάβει μέχρι να αντικατασταθεί η λάμπα. Για να αντικαταστήσετε τη λάμπα, ακολουθήστε τη διαδικασία που αναγράφεται στην ενότητα «Αντικατάσταση της Λάμπας» στις σελίδες Προφυλάξεις Παρακαλούμε ακολουθήστε όλες τις προειδοποιήσεις, τις προφυλάξεις και τις διαδικασίες συντήρησης που συνιστώνται στον παρόντα Οδηγό χρήσης. Προειδοποίηση- Μην κοιτάτε μέσα στο φακό του προβολέα όταν είναι αναμμένη η λάμπα. Το έντονο φως μπορεί να βλάψει τα μάτια σας. Προειδοποίηση- Για να μειώσετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, μην εκθέτετε τον προβολέα σε βροχή ή υγρασία. Προειδοποίηση- Παρακαλούμε να μην ανοίξετε ή αποσυναρμολογήσετε αυτόν τον προβολέα καθώς αυτό μπορεί να προκαλέσει ηλεκτροπληξία. Προειδοποίηση- Προτού αντικαταστήσετε τη λάμπα, αφήστε τη μονάδα να κρυώσει. Ακολουθήστε τις οδηγίες όπως περιγράφονται στις σελίδες Προειδοποίηση- Αυτός ο προβολέας θα ανιχνεύσει μόνος του τη διάρκεια ζωής της λάμπας. Παρακαλούμε βεβαιωθείτε πως η λάμπα θα αντικατασταθεί όταν εμφανιστούν τα προειδοποιητικά μηνύματα. Προειδοποίηση- Μηδενίστε τη λειτουργία Μηδενισμός Λάμπας από το μενού ΕΠΙΛΟΓΕΣ ΡΥΘΜ ΛΑΜΠΑΣ της προβολής στην οθόνη μετά την αντικατάσταση της λάμπας (ανατρέξτε στη σελίδα 38). Προειδοποίηση- Όταν σβήνετε τον προβολέα, παρακαλούμε βεβαιωθείτε πως έχει ολοκληρωθεί ο κύκλος ψύξης προτού αποσυνδέσετε την τροφοδοσία. Αφήστε 90 δευτερόλεπτα για να κρυώσει ο προβολέας. Προειδοποίηση- Μην χρησιμοποιείτε το καπάκι του φακού όταν ο προβολέας είναι σε λειτουργία. Προειδοποίηση- Όταν η λάμπα πλησιάζει προς το τέλος της διάρκειας ζωής της, θα εμφανιστεί στην οθόνη το μήνυμα Προειδοποίηση Λάμπας: Υπέρβαση ζωής λάμπας. Παρακαλούμε επικοινωνήστε με τον τοπικό σας μεταπωλητή ή με το εξουσιοδοτημένο κέντρο επισκευών για να αλλαχθεί η λάμπα όσο το δυνατό πιο σύντομα. 3 Ελληνικά

4 Ειδοποίηση για τη Χρήση Τι να κάνετε: Σβήστε και αποσυνδέστε το φις τροφοδοσίας από την πρίζα εναλλασσόμενου ρεύματος προτού καθαρίσετε το προϊόν. Χρησιμοποιήσετε ένα στεγνό μαλακό ύφασμα με ένα ήπιο απορρυπαντικό για να καθαρίσετε το περίβλημα της οθόνης. Αποσυνδέστε το φις τροφοδοσίας από την πρίζα του ρεύματος αν δε θα χρησιμοποιήσετε το προϊόν για μεγάλο χρονικό διάστημα. Τι να μην κάνετε: Μην αποφράσσετε τις σχισμές και τα ανοίγματα που υπάρχουν για τον αερισμό της μονάδας. Μη χρησιμοποιείτε λειαντικά καθαριστικά, κεριά ή διαλυτικά για να καθαρίσετε τη μονάδα. Μη χρησιμοποιείτε τη συσκευή υπό τις ακόλουθες συνθήκες: - Σε υπερβολική ζέστη, κρύο ή υγρασία. Βεβαιωθείτε πως η θερμοκρασία του δωματίου είναι 5-35 C. Η σχετική υγρασία είναι 5-35 C, 80% (μέγ.), χωρίς υδρατμούς. - Σε περιοχές με υπερβολική σκόνη και χώμα. - Κοντά σε κάποια συσκευή που εκπέμπει ένα ισχυρό μαγνητικό πεδίο. - Σε άμεση επαφή με το ηλιακό φως. ελληνικά 4

5 Ειδοποίηση για τη Χρήση Προειδοποιήσεις Ασφαλείας για τα Μάτια Αποφεύγετε να κοιτάτε απευθείας την ακτίνα του προβολέα. Έχετε την πλάτη σας στην ακτίνα όσο το δυνατόν περισσότερο. Όταν ο προβολέας χρησιμοποιείται σε μια τάξη, θα πρέπει να επιβλέπετε τους μαθητές όταν τους ζητείται να δείξουν κάτι στην οθόνη. Για να ελαχιστοποιηθεί η ενέργεια της λάμπας, χρησιμοποιήστε τις κουρτίνες του δωματίου για να μειώσετε το επίπεδο του φωτισμού στο περιβάλλον. Χαρακτηριστικά Προϊόντος Ανάλυση WXGA (1280x800) Ένα ενσωματωμένο ηχείο με ενισχυτή 2 Watt Συμβατό με HDTV (720p, 1080i/p) Βρόχος οθόνης VGA Τεχνολογία BrilliantColor TM Πλάκα ασφαλείας και κλειδαριά Kensington Έλεγχος RS232 Ταχεία απενεργοποίηση Έτοιμο για τρισδιάστατη απεικόνιση υποστήριξη για 120Hz 5 Ελληνικά

6 W I D E S C R E E N E N H A N C E D HDMI Εισαγωγή Επισκόπηση Συσκευασίας Αφαιρέστε τη συσκευασία και ελέγξτε τα περιοχόμενα του κουτιού για να βεβαιωθείτε ότι στο κουτί περιλαμβάνονται όλα τα εξαρτήματα που αναφέρονται παρακάτω. Εάν λείπει, επικοινωνήστε με το πληρέστερο κέντρο εξυπηρέτησης πελατών. Προβολέας με καπάκι φακού Καλώδιο τροφοδοσίας 1,8m Καλώδιο VGA 1,8μ Λόγω των διαφορετικών δυνατών χρήσεων σε κάθε χώρα, μερικές περιοχές ενδέχεται να έχουν διαφορετικά παρελκόμενα. Τηλεχειριστήριο υπέρυθρων Τεκμηρίωση : Εγχειρίδιο χρήστη Κάρτα Εγγύησης Κάρτα Γρήγορης Εκκίνησης Κάρτα WEEE (μόνο για EMEA) 2 μπαταρίες AAA Τσάντα μεταφοράς (προαιρετική) ελληνικά 6

7 W I D E S C R E E N E N H A N C E D VGA-IN / SCART / YPbPr VGA-OUT HDMI S-VIDEO VIDEO RS-232 AUDIO-IN AUDIO-OUT W I D E S C R E E N E N H A N C E D Εισαγωγή Επισκόπηση Προϊόντος Κεντρική Μονάδα Πίνακας ελέγχου 2. Δακτυλίδι Ζουμ 3. Δαχτυλίδι Εστίασης 4. Μοχλός Ζουμ 5. Δέκτες Υπέρυθρων 6. Πόδια Ρύθμισης Κλίσης 7. Πλάκα ασφαλείας 8. Συνδέσεις εισόδου / εξόδου 9. Υποδοχή Τροφοδοσίας 7 Ελληνικά

8 Εισαγωγή Πίνακας ελέγχου Τροφοδοσία/ Aναμονή 2. Μενού 3. Πηγή 4. Εισαγωγή 5. Επανασυγχρονισμός 6. Λυχνία LED Θερμοκρασίας 7. Λυχνία LED βλάβης λάμπας 8. Λυχνία LED Τροφοδοσίας 9. Τέσσερα Κουμπιά Επιλογής Κατεύθυνσης 10. Διόρθωση Τραπεζίου 6 ελληνικά 8

9 Εισαγωγή Συνδέσεις εισόδου / εξόδου VGA-IN / SCART / YPbPr VGA-OUT HDMI S-VIDEO VIDEO RS-232 AUDIO-IN AUDIO-OUT Σύνδεση Εισόδου VGA-In/ SCARΤ/YPbPr (Αναλογικό Σήμα υπολογιστή/είσοδος Component Video/ Είσοδος HDTV/SCART/YPbPr) 2. Σύνδεση Εξόδου VGA (Σύνδεση Εξόδου Βρόγχου Οθόνης) 3. Σύνδεση Εισόδου HDMI 4. Σύνδεση Εισόδου S-Video 5. Σύνδεση Εισόδου Composite Video 6. Σύνδεση RS-232 (3 ακίδων) 7. Σύνδεση Εισόδου Ήχου (βύσμα Mini 3,5 mm) 8. Σύνδεση Εξόδου Ήχου (βύσμα Mini 3,5 mm) 9. Υποδοχή Τροφοδοσίας 10. Πλάκα ασφαλείας 11. Θύρα Κλειδαριάς Κensington TM 9 Ελληνικά

10 Εισαγωγή Τηλεχειριστήριο 1 1. Λυχνία LED Ενδείξεων 2. Ενεργοποίηση/ Απενεργοποίηση 3. Χωρίς λειτουργία σε αυτό το μοντέλο 4. Χωρίς λειτουργία σε αυτό το μοντέλο 5. Τέσσερα Κουμπιά Επιλογής Κατεύθυνσης 6. Επανασυγχρονισμός 7. Χωρίς λειτουργία σε αυτό το μοντέλο 8. Ένταση +/- 9. Ζουμ 10. Σίγαση AV 11. Video 12. VGA 13. Πάγωμα 14. S-Video 15. HDMI 16. Φωτεινότητα 17. Μενού 18. Keystone +/- 19. Πηγή 20. Εισαγωγή 21. Χωρίς λειτουργία σε αυτό το μοντέλο 22. Χωρίς λειτουργία σε αυτά τα μοντέλα 23. Κουμπιά αριθμών (για καταχώρηση κωδικού πρόσβασης) HDMI ελληνικά 10

11 E62405SP R Εγκατάσταση Σύνδεση του Προβολέα Σύνδεση σε Υπολογιστή/Φορητό Λόγω των διαφορετικών δυνατών χρήσεων σε κάθε χώρα, μερικές περιοχές ενδέχεται να έχουν διαφορετικά παρελκόμενα. (*) Προαιρετικό παρελκόμενο 1 VGA-IN / SCART / YPbPr VGA-OUT HDMI S-VIDEO VIDEO RS-232 AUDIO-IN AUDIO-OUT Καλώδιο Τροφοδοσίας 2...Καλώδιο VGA 3... *Καλώδιο DVI/HDMI 4...*Καλώδιο RS *Καλώδιο Εισόδου Ήχου 6...*Καλώδιο Εξόδου Ήχου 7... *Καλώδιο Εξόδου VGA 11 Ελληνικά

12 E62405SP R Εγκατάσταση Σύνδεση σε Πηγές Βίντεο Συσκευή DVD, Αποκωδικοποιητής, δέκτης HDTV VGA-IN / SCART / YPbPr VGA-OUT HDMI S-VIDEO VIDEO RS-232 AUDIO-IN AUDIO-OUT Λόγω των διαφορετικών δυνατών χρήσεων σε κάθε χώρα, μερικές περιοχές ενδέχεται να έχουν διαφορετικά παρελκόμενα. (*) Προαιρετικό παρελκόμενο Έξοδος S-video Έξοδος Composite Video 1...Καλώδιο Τροφοδοσίας 2... *Προσαρμογέας 15 ακίδων σε 3 RCA Component/HDTV 3... *3 Καλώδιο RCA Component 4...Καλώδιο VGA 5... *Προσαρμογέας SCART/VGA 6... *Καλώδιο HDMI 7...*Βύσμα Καλωδίου Ήχου/RCA 8...*Καλώδιο S-Video 9...*Καλώδιο Composite video ελληνικά 12

13 W I D E S C R E E N E N H A N C E D Άναμμα του Προβολέα Εγκατάσταση Άναμμα/Σβήσιμο του Προβολέα 1. Αφαιρέστε τοκαπάκι του φακού. 2. Σιγουρευτείτε πως έχουν συνδεθεί καλά το καλώδιο τροφοδοσίας και το καλώδιο σήματος. Η λυχνία LED της τροφοδοσίας θα γίνει κόκκινη κατά τη σύνδεση. 3. Ανάψτε τη λάμπα πατώντας το κουμπί POWER (ΤΡΟΦΟΔΟΣΙΑ) είτε στο πάνω μέρος του προβολέα είτε στο τηλεχειριστήριο. Η λυχνία LED Τροφοδοσίας θα ανάψει με πράσινο χρώμα. Η οθόνη εκκίνησης θα εμφανιστεί σε περίπου 10 δευτερόλεπτα. Την πρώτη φορά που χρησιμοποιείτε τον προβολέα, μπορείτε να επιλέξτε τη γλώσσα που προτιμάτε μετά την εμφάνιση της οθόνης έναρξης. 4. Ανάψτε και συνδέστε την πηγή που θέλετε να προβάλλετε στην οθόνη (υπολογιστής, φορητός, συσκευή βίντεο, κτλ.). Ο προβολέας θα εντοπίσει αυτόματα την πηγή. Αν όχι, πατήστε menu το κουμπί μενού και επιλέξτε ΕΠΙΛΟΓΕΣ. Βεβαιωθείτε ότι το Κλείδωμα Πηγής έχει ρυθμιστεί στην επιλογή Ανενεργό. Αν συνδέσετε ταυτόχρονα στον προβολέα πολλαπλές πηγές, χρησιμοποιήστε το κουμπί SOURCE (ΠΗΓΗ) στον πίνακα ελέγχου ή στα απευθείας κουμπιά πηγής στο τηλεχειριστήριο για να κάνετε εναλλαγή μεταξύ των πηγών. 2 Τροφοδοσία/ Aναμονή Ανάψτε πρώτα τον προβολέα και έπειτα επιλέξτε τις πηγές σήματος. 1 Καπάκι Φακού 13 Ελληνικά

14 Εγκατάσταση Σβήσιμο ου προβολέα 1. Πατήστε το κουμπί POWER (ΤΡοΦοΔοΣΙΑ) (ΤΡΟΦΟΔΟΣΙΑ) για να σβήσετε τη λάμπα του προβολέα. Στην οθόνη εμφανίζεται το παρακάτω μήνυμα. Πατήστε και πάλι το κουμπί POWER (ΤΡοΦοΔοΣΙΑ) (ΤΡΟΦΟΔΟΣΙΑ) για επιβεβαίωση, αλλιώς το μήνυμα θα εξαφανιστεί ύστερα από 15 δευτερόλεπτα. Όταν πατήσετε το κουμπί POWER (ΤΡΟΦΟΔΟΣΙΑ) για δεύτερη φορά, το σύστημα θα εμφανίσει στην οθόνη την αντίστροφη μέτρηση του χρόνου. 2. οι Οι ανεμιστήρες θα συνεχίσουν να λειτουργούν για περίπου 10 δευτερόλεπτα του κύκλου ψύξης. Όταν η λυχνία LED Τροφοδοσίας γίνει κόκκινη, ο προβολέας έχει τεθεί σε κατάσταση λειτουργίας αναμονής. Αν θέλετε να ανάψετε ξανά τον προβολέα, θα πρέπει να περιμένετε μέχρι ο προβολέας να έχει ολοκληρώσει τον κύκλο ψύξης και να εισέλθει σε λειτουργία αναμονής. Όταν θα βρίσκεται σε λειτουργία αναμονής, πατήστε απλά το κουμπί POWER (ΤΡΟΦΟΔΟΣΙΑ) για να επανεκκινήσετε τον προβολέα. 3. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα του ρεύματος και από τον προβολέα. 4. Μην ανάψετε τον προβολέα αμέσως μετά από μια διαδικασία σβησίματος. Επικοινωνήστε με το πλησιέστερο κέντρο επισκευών, εάν ο προβολέας εμφανίζει αυτά τα συμπτώματα. Ανατρέξτε στις σελίδες για περισσότερες πληροφορίες. ελληνικά 14 Ένδειξη Προειδοποίησης Όταν η ένδειξη LAMP (ΛΑΜΠΑ) ανάβει σταθερά κόκκινη (η ένδειξη POWER (ΤΡΟΦΟΔΟΣΙΑ) αναβοσβήνει κόκκινη), ο προβολέας θα σβήσει αυτόματα. Καλέστε το πλησιέστερο κέντρο επισκευών για βοήθεια. Όταν η ένδειξη TEMP (ΘΕΡΜοΚΡΑΣΙΑ) (ΘΕΡΜΟΚΡΑΣΙΑ) ανάβει κόκκινη (η ένδειξη POWER (ΤΡΟΦΟΔΟΣΙΑ) αναβοσβήνει κόκκινη), δηλώνει ότι ο προβολέας έχει υπερθερμανθεί. Ο προβολέας θα σβήσει αυτόματα. Υπό φυσιολογικές συνθήκες, ο προβολέας μπορεί να ανάψει ξανά αφού κρυώσει. Όταν η ένδειξη TEMP (ΘΕΡΜΟΚΡΑΣΙΑ) αναβοσβήνει κόκκινη (η ένδειξη POWER (ΤΡΟΦΟΔΟΣΙΑ) αναβοσβήνει κόκκινη), δηλώνει ότι έχει υποστεί βλάβη ο ανεμιστήρας.

15 Εγκατάσταση Ρύθμιση της Προβαλλόμενης Εικόνας Ρύθμιση του Ύψους του Προβολέα Ο προβολέας είναι εξοπλισμένος με ένα πόδι ανύψωσης για τη ρύθμιση του ύψους της εικόνας. 1. Εντοπίστε το ρυθμιζόμενο πόδι που θέλετε να ρυθμίσετε στην κάτω πλευρά του προβολέα. 2. Περιστρέψτε αριστερόστροφα το ρυθμιζόμενο δαχτυλίδι για να ανυψώσετε τον προβολέα ή δεξιόστροφα για να τον κατεβάσετε. Επαναλάβετε τη διαδικασία με τα υπόλοιπα πόδια ανάλογα με την περίπτωση. Πόδια Ρύθμισης Κλίσης Δακτύλιος Ρύθμισης Κλίσης 15 Ελληνικά

16 Εγκατάσταση Ρύθμιση του Ζουμ / της Εστίασης του Προβολέα Μπορείτε να περιστρέψετε το δακτύλιο ζουμ για μεγέθυνση ή σμίκρυνση. Για να εστιάσετε την εικόνα, περιστρέψτε το δαχτυλίδι εστίασης μέχρι να είναι καθαρή η εικόνα. Ο προβολέας εστιάζει σε αποστάσεις από 1,2 έως 12,0 μέτρα (3,9 έως 39,4 πόδια). Δακτυλίδι Ζουμ Δαχτυλίδι Εστίασης Ρύθμιση Μεγέθους της Προβαλλόμενης Εικόνας l Διαγώνιος Διαγώνιος Πλάτος Ύψος 30,3" (76,9cm) 27,5" (69,9cm) 75,7" (192,3cm) 68,8" (174,8cm) 126,2" (320,5cm) 114,7" (291,4cm) 176,7" (448,7cm) 160,6" (407,9cm) 227,1" (576,9cm) 206,5" (524,5cm) 302,9" (796,2cm) 275,3" (699,3cm) Hd 3,9' (1,2m) 9,8' (3,0m) 16,4' (5,0m) 23,0' (7,0m) 29,5' (9,0m) 39,4' (12,0m) οθόνης (Διαγώνιος) Μέγεθος Οθόνης Hd Μεγ. 30,3 (76,9 cm) 75,7 (192,3cm)126,2 (320,5cm)176,7 (448,7cm)227,1 (576,9cm)302,9 (769,2cm) Ελαχ. 27,5 (69,9cm)68,8 (174,8cm) 114,7 (291,4cm)160,6 (407,9cm)206,5 (524,5cm)275,3 (699,3cm) Μεγ. (ΠxΥ) Ελαχ. (ΠxΥ) 24,2 x 18,2 60,6 x 45,4 101,0 x 75,7 61,5 x 46,2cm 153,8 x 115,4cm 256,4 x 192,3cm 22,0 x 16,5 55,1 x 41,3 91,8 x 68,8 55,9 x 42,0cm 139,9 x 104,9cm 233,1 x 174,8cm 141,3 x 106,0 359,0 x 269,2cm 128,5 x 96,4 326,3 x 244,8cm 181,7 x 136,3 461,5 x 346,2cm 165,2 x 123,9 419,6 x 314,7cm 242,3 x 181,7 615,4 x 461,5cm 220,3 x 165,2 559,4 x 419,6cm Μεγ. 2,73 (6,9cm) 6,81 (17,3cm) 11,36 (28,8cm) 15,9 (40,4cm) 20,44 (51,9cm) 27,26 (69,2cm) Ελαχ. 2,48 (6,3cm) 6,19 (15,7cm) 10,32 (26,2cm) 14,45 (36,7cm) 18,58 (47,2cm) 24,78 (62,9cm) Απόσταση 3,9 (1,2m) 9,8 (3,0m) 16,4 (5,0m) 23,0 (7,0m) 29,5 (9,0m) 39,4 (12,0m) ελληνικά 16 Αυτό το γράφημα είναι μόνο για πληροφόρηση του χρήστη.

17 Χειριστήρια Χρήστη Πίνακας Ελέγχου & Τηλεχειριστήριο Υπάρχουν δύο τρόποι για να ελέγξετε τις λειτουργίες: Πίνακας Ελέγχου και Τηλεχειριστήριο. Πίνακας ελέγχου Χρήση του Πίνακα Ελέγχου POWER (Τροφοδοσία) MENU (Μενού) Ανατρέξτε στην ενότητα Άναμμα/Σβήσιμο του Προβολέα στις σελίδες Πατήστε το κουμπί Μενού για να ανοίξει το μενού οθόνης (OSD). Για να τερματίσετε το OSD, πατήστε και πάλι το κουμπί Μενού. Επιβεβαιώνει την επιλογή στοιχείου σας. RE-SYNC (Επανασυγχρονισμός) SOURCE (Πηγή) Τέσσερα Κουμπιά Επιλογής Κατεύθυνσης Keystone Λυχνία LED Λάμπας Λυχνία LED Θερμοκρασίας Λυχνία LED Τροφοδοσίας Συγχρονίζει αυτόματα τον προβολέα με την πηγή εισόδου. Πατήστε το κουμπί Πηγή για να επιλέξετε ένα σήμα εισόδου. Χρησιμοποιήστε τα κουμπιά για την επιλογή στοιχείων ή την τροποποίηση της επιλογής σας. Χρησιμοποιήστε τα κουμπιά για προσαρμογή της παραμόρφωσης της εικόνας που προκαλείται από την κλίση του προβολέα. (±40 μοίρες) Υποδεικνύει την κατάσταση της λάμπας του προβολέα. Υποδεικνύει την κατάσταση θερμοκρασίας του προβολέα. Υποδεικνύει την κατάσταση του προβολέα. 17 Ελληνικά

18 Χειριστήρια Χρήστη Τηλεχειριστήριο Χρήση του Τηλεχειριστηρίου Power (Τροφοδοσία) Ανατρέξτε στην ενότητα Άναμμα/Σβήσιμο του Προβολέα στις σελίδες Επιβεβαιώνει την επιλογή στοιχείου σας. HDMI Source (Πηγή) Re-SYNC (Επανασυγχρονισμός) Τέσσερα Κουμπιά Επιλογής Κατεύθυνσης Keystone +/- Volume +/- (Ένταση +/-) Brightness (Φωτεινότητα) Πατήστε το κουμπί Πηγή για να επιλέξετε ένα σήμα εισόδου. Συγχρονίζει αυτόματα τον προβολέα με την πηγή εισόδου. Χρησιμοποιήστε τα κουμπιά για την επιλογή στοιχείων ή την τροποποίηση της επιλογής σας. Προσαρμόζει την παραμόρφωση της εικόνας που προκαλείται από την κλίση του προβολέα. Αυξάνει/μειώνει την ένταση. Ρυθμίστε τη φωτεινότητα της εικόνας. Menu (Μενού) Πατήστε το κουμπί Μενού για να ανοίξει το μενού οθόνης (OSD). Για έξοδο από την OSD, πατήστε ξανά το Μενού. ZOOM (Ζουμ) Εστίαση σε εικόνα. Πατήστε τα κουμπιά τροποποιήσετε το ζουμ. για να ελληνικά 18

19 Χειριστήρια Χρήστη Τηλεχειριστήριο Χρήση του Τηλεχειριστηρίου HDMI HDMI Freeze AV Mute (Σιγή AV) S-Video VGA Video Πατήστε το HDMI για να επιλέξετε πηγή HDMI. Πατήστε το κουμπί Πάγωμα για να παγώσετε την εικόνα στην οθόνη. Πατήστε και πάλι αυτό το κουμπί για ξεκλείδωμα. Σβήνει/ανάβει προσωρινά τον ήχο και την εικόνα. Πατήστε το κουμπί S-Video για επιλογή πηγής S-Video. Πατήστε το κουμπί VGA για να επιλέξετε πηγές VGA. Πατήστε το κουμπί Video για να επιλέξετε την πηγή Composite video. 19 Ελληνικά

20 Χειριστήρια Χρήστη Μενού Προβολής στην Οθόνη Ο Προβολέας έχει πολύγλωσσα μενού Προβολής στην Οθόνη (OSD) που σας επιτρέπουν να κάνετε προσαρμογές στην εικόνα και να αλλάξετε διάφορες ρυθμίσεις. Ο προβολέας θα εντοπίσει αυτόματα την πηγή. Λειτουργία 1. Για να ανοίξετε το μενού OSD, πατήστε Μενού στο Τηλεχειριστήριο ή στο πληκτρολόγιο του προβολέα. 2 Όταν εμφανιστεί το OSD, χρησιμοποιήστε τα κουμπιά για να επιλέξτε οποιοδήποτε στοιχείο στο κεντρικό μενού. Όσο κάνετε μια επιλογή σε μια συγκεκριμένη σελίδα, πατήστε το κουμπί ή το κουπί Enter για να προσπελάσετε το υπομενού. 3. Χρησιμοποιήστε τα κουμπιά για να επιλέξετε το στοιχείο που επιθυμείτε και αλλάξτε τις ρυθμίσεις με το κουμπί. 4. Επιλέξτε το επόμενο στοιχείο που θέλετε να ρυθμίσετε στο υπομενού και ρυθμίστε το σύμφωνα με την παραπάνω περιγραφή. 5. Πατήστε το κουμπί Εισαγωγή για επιβεβαίωση και η οθόνη θα επιστρέψει στο κεντρικό μενού. 6. Για έξοδο, πατήστε ξανά το κουμπί Μενού. Το μενού της OSD θα κλείσει και ο προβολέας θα αποθηκεύσει αυτόματα τις νέες ρυθμίσεις. Κύριο μενού Υπομενού Ρυθμίσεις ελληνικά 20

21 Διάγραμμα μενού Χειριστήρια Χρήστη # # (#) Οι λειτουργίες Κορεσμός και Απόχρωση υποστηρίζονται μόνο σε λειτουργία βίντεο. (##) Το μενού Σήμα υποστηρίζεται μόνο σε σήμα Αναλογικής VGA (RGB). (*) Η "Τρεις διαστάσεις" υποστηρίζεται σε μέγιστη ανάλυση 1280x720. (**) Η επιλογή "Αντ. Συγχρον. 3Δ" είναι διαθέσιμη μόνο όταν είναι ενεργοποιημένη η τρισδιάστατη λειτουργία. * ** ## 21 Ελληνικά

22 Χειριστήρια Χρήστη ΕΙΚΟΝΑ Είδος Εικόνας Υπάρχουν πολλές εργοστασιακές προεπιλογές βελτιστοποιημένες για διάφορους τύπους εικόνων. Παρουσίαση: Καλό χρώμα και φωτεινότητα από είσοδο PC. Φωτεινό: Μέγιστη φωτεινότητα από είσοδο PC. Ταινία: Για οικιακό σινεμά. srgb: Κανονικό και ακριβές χρώμα. Μαύρος πίνακας: Αυτή η λειτουργία πρέπει να επιλέγεται για την επίτευξη των βέλτιστων ρυθμίσεων χρώματος για την προβολή σε μαυροπίνακα (πράσινο). Τάξη: Αυτή η λειτουργία συνιστάται για την προβολή σε μια αίθουσα διδασκαλίας. Χρήστης1: Ρυθμίσεις του χρήστη. Χρήστης2: Οι αρχικές προεπιλεγμένες ρυθμίσεις αυτής της λειτουργίας είναι εκείνες της λειτουργίας ταινίας. Οποιεσδήποτε άλλες ρυθμίσεις του χρήστη στο Χρήστης 2 αποθηκεύονται σε αυτή τη λειτουργία για μελλοντική χρήση. Φωτεινότητα Ρυθμίστε τη φωτεινότητα της εικόνας. Πατήστε το κουμπί Πατήστε το κουμπί για να σκουρύνει η εικόνα. για πιο ανοιχτόχρωμη εικόνα. ελληνικά 22

23 Χειριστήρια Χρήστη ΕΙΚΟΝΑ Αντίθεση Τα χειριστήρια αντίθεσης ελέγχουν το βαθμό διαφοράς ανάμεσα στα φωτεινότερα και τα σκοτεινότερα μέρη της εικόνας. Η ρύθμιση της αντίθεσης αλλάζει την ποσότητα του μαύρου και του λευκού στην εικόνα. Πατήστε το κουμπί Πατήστε το κουμπί για να μειώσετε την αντίθεση. για να αυξήσετε την αντίθεση. Οξύτητα Ρυθμίζει την ευκρίνεια της εικόνας. Πατήστε το κουμπί Πατήστε το κουμπί για να μειώσετε την ευκρίνεια. για να αυξήσετε την ευκρίνεια. Οι λειτουργίες Κορεσμός και Απόχρωση υποστηρίζονται μόνο σε λειτουργία βίντεο. Κορεσμός Ρυθμίζει μια εικόνα βίντεο από μαύρο και άσπρο σε πλήρως κορεσμένο χρώμα. Πατήστε το κουμπί Πατήστε το κουμπί για να μειώσετε τον κορεσμό της εικόνας. για να αυξήσετε τον κορεσμό της εικόνας. Απόχρωση Ρυθμίζει την ισορροπία χρώματος του κόκκινου και του πράσινου. Πατήστε το κουμπί στην εικόνα. Πατήστε το κουμπί στην εικόνα. για να αυξήσετε το βαθμό του πράσινου για να αυξήσετε το βαθμό του κόκκινου 23 Ελληνικά

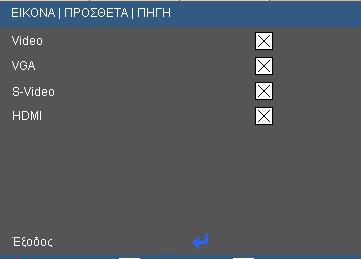

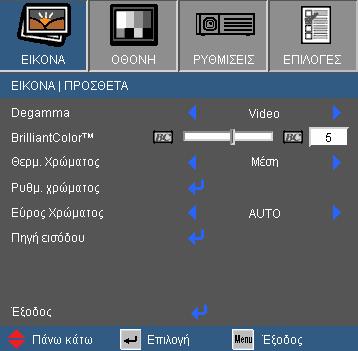

24 Χειριστήρια Χρήστη ΕΙΚΟΝΑ ΠΡΟΣΘΕΤΑ Degamma Αυτό σας επιτρέπει να επιλέξετε έναν πίνακα degamma που να έχει μικρορυθμιστεί για να βγάζει την καλύτερη ποιότητα εικόνας από την είσοδο. Film: για οικιακό σινεμά. Video: για πηγή βίντεο ή TV. Γραφικά: για πηγή εικόνας. PC: για PC ή πηγή υπολογιστή. BrilliantColor Αυτό το ρυθμιζόμενο στοιχείο χρησιμοποιεί ένα νέο αλγόριθμο επεξεργασίας χρώματος και βελτιώσεις για να επιτρέψει μεγαλύτερη φωτεινότητα ενώ παρέχει πραγματικά, πιο έντονα χρώματα στην εικόνα. Το εύρος τιμών είναι από το 0 έως το 10. Αν προτιμάτε μια πιο έντονα τονισμένη εικόνα, ορίστε τη ρύθμιση πιο κοντά στο μέγιστό της. Για πιο απαλή και φυσική εικόνα, ορίστε τη ρύθμιση πιο κοντά στο ελάχιστό της. Θερμ. Χρώματος Εάν ρυθμιστεί σε χαμηλή θερμοκρασία, η εικόνα έχει πιο μπλε απόχρωση. (ψυχρή εικόνα) Εάν ρυθμιστεί σε υψηλή θερμοκρασία, η εικόνα έχει πιο κόκκινη απόχρωση. (θερμή εικόνα) Εύρος Χρώματος Επιλέξτε ένα κατάλληλο τύπο χρωματικού πίνακα από τους AUTO, RGB ή YUV. ελληνικά 24

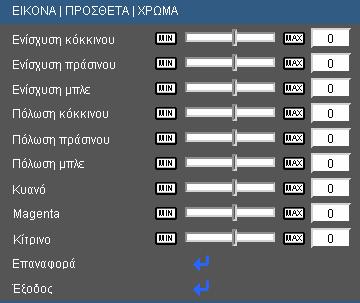

25 Χειριστήρια Χρήστη ΠΡΟΣΘΕΤΑ Χρώμα Χρώμα Χρησιμοποιήστε αυτές της ρυθμίσεις για ρύθμιση των ξεχωριστών χρωμάτων Κόκκινο, Πράσινο, Μπλε, Κυανό, Magenta και Κίτρινο για προχωρημένους. Επαναφορά Επιλέξτε Ναι για επιστροφή στις προκαθορισμένες εργοστασιακές ρυθμίσεις καθορισμού χρώματος. ΠΡΟΣΘΕΤΑ ΠΗΓΗ Πηγή εισόδου Χρησιμοποιήστε αυτή την επιλογή για την ενεργοποίηση / απενεργοποίηση πηγών εισόδου. Πατήστε το κουμπί για να προσπελάσετε το υπομενού και επιλέξτε τις πηγές που θέλετε. Πατήστε το κουμπί Enter για να ολοκληρώσετε την επιλογή. Ο προβολέας δεν αναζητεί πηγές εισόδου που δεν έχουν επιλεγεί. 25 Ελληνικά

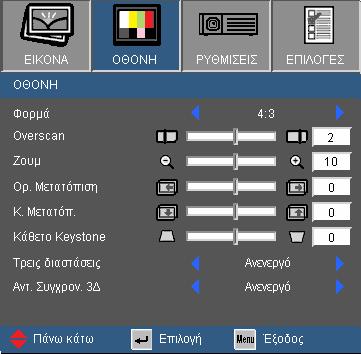

26 Χειριστήρια Χρήστη ΟΘΟΝΗ Φορμά Χρησιμοποιήστε αυτήν τη λειτουργία για να επιλέξετε την αναλογία εικόνας που προτιμάτε. 4:3: Αυτό το φορμά προορίζεται για πηγές εισόδου :10 Το φορμά αυτό είναι για πηγές εισόδου 16x10, όπως HDTV και DVD βελτιωμένο για τηλεόραση ευρείας οθόνης. LBX: Η μορφή αυτή είναι για πηγές letterbox που δεν είναι 16x9 και για χρήστες που χρησιμοποιούν εξωτερικό φακό 16x9 για την προβολή αναλογίας εικόνας 2.35:1 χρησιμοποιώντας πλήρη ανάλυση. Φυσικά: Αυτό το φορμά εμφανίζει την αρχική εικόνα χωρίς αλλαγή κλίμακας. AUTO: επιλέγεται αυτόματα το κατάλληλο φορμά οθόνης. Αναλογία εικόνας (με ανίχνευση πηγής) Αλλαγή μεγέθους εικόνας 4: x 800 κεντρικά 16: x 720 κεντρικά 15: x 768 κεντρικά 16: x 800 κεντρικά ελληνικά 26

27 Χειριστήρια Χρήστη Περιοχή προβολής Περιοχή εικόνας Σήμα Εισόδου Προβολή στην Οθόνη φορμά 4:3 ή φορμά 16:10 φορμά LBX Φυσικό φορμά 27 Ελληνικά

28 Χειριστήρια Χρήστη ΡΥΘΜΙΣΕΙΣ ΟΘΟΝΗ Overscan Η λειτουργία υπερσάρωσης αφαιρεί το θόρυβο σε μια εικόνα βίντεο. Υπερσάρωση της εικόνας για την αφαίρεση του θορύβου της κωδικοποίησης του βίντεο στα άκρα της πηγής βίντεο. Η "Τρεις διαστάσεις" υποστηρίζεται σε μέγιστη ανάλυση 1280x720. Η επιλογή "Αντ. Συγχρον. 3Δ" είναι διαθέσιμη μόνο όταν είναι ενεργοποιημένη η τρισδιάστατη λειτουργία. ελληνικά 28 Ζουμ Πατήστε το Πατήστε το προβολής. για να μειώσετε το μέγεθος της εικόνας. για να μεγεθύνετε μια εικόνα στην οθόνη Ορ. Mετατόπιση Μετατοπίζει οριζόντια τη θέση της προβαλλόμενης εικόνας. Κ. Μετατόπ. Μετατοπίζει κάθετα τη θέση της προβαλλόμενης εικόνας. Κάθετο Keystone Πατήστε το ή το για να ρυθμίσετε την κάθετη παραμόρφωση της εικόνας και να την κάνετε πιο τετράγωνη. Τρεις διαστάσεις Επιλέξτε Ενεργό για να ενεργοποιήσετε αυτό το στοιχείο αν έχετε τρισδιάστατες εικόνες. Αντ. Συγχρον. 3Δ Όταν ανακαλύψετε την αντιστροφή του βάθους εικόνας, ενεργοποιήστε αυτήν τη λειτουργία για να διορθώσετε το πρόβλημα.

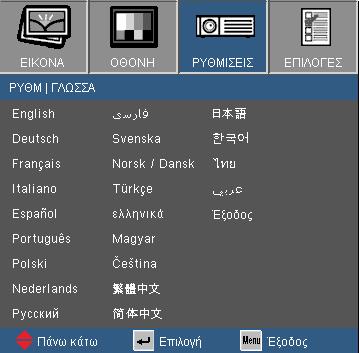

29 Χειριστήρια Χρήστη ΡΥΘΜ ΓΛΩΣΣΑ Γλώσσα Επιλέξτε το πολύγλωσσο μενού της OSD. Πατήστε ή στο υπομενού και στη συνέχεια χρησιμοποιήστε το κουμπί ή για να επιλέξετε τη γλώσσα που επιθυμείτε. Πατήστε το κουμπί Enter για να ολοκληρώσετε την επιλογή. 29 Ελληνικά

30 Χειριστήρια Χρήστη ΡΥΘΜΙΣΕΙΣ Η Οπίσθια Προβολή - Επιφάνεια Εργασίας και η προβολή Πίσω - Οροφή πρέπει να χρησιμοποιούνται με διαφανή οθόνη. Προβολή Μπροστά Προβολή - Επιφάνεια Εργασίας Αυτή είναι η προεπιλεγμένη ρύθμιση. Η εικόνα προβάλλεται απευθείας στην οθόνη. Οπίσθια Προβολή- Επιφάνεια Εργασίας Με αυτή την επιλογή η εικόνα εμφανίζεται ανεστραμμένη. Μπροστά-Οροφή Με αυτή την επιλογή η εικόνα εμφανίζεται ανάποδα. Πίσω-Οροφή Με αυτή την επιλογή η εικόνα εμφανίζεται ανεστραμμένη και ανάποδα. ελληνικά 30

31 Χειριστήρια Χρήστη ΡΥΘΜΙΣΕΙΣ Θέση Μενού Επιλέξτε τη θέση του μενού στην οθόνη προβολής. ID Προβολέα Ο ορισμός του αναγνωριστικού (ID) μπορεί να ρυθμιστεί με το μενού (πεδίο 0~99) και επιτρέπει στο χρήστη να ελέγχει έναν προβολέα μέσω RS232. Ανατρέξτε στη σελίδα 48 για τον πλήρη κατάλογο εντολών RS232. Σιγή Επιλέξτε Ενεργό για να ενεργοποιήσετε τη σίγαση. Επιλέξτε Ανενεργή για να απενεργοποιήσετε τη σίγαση. Ένταση Πατήστε το κουμπί Πατήστε το κουμπί για να μειώσετε την ένταση. για να αυξήσετε την ένταση. 31 Ελληνικά

32 Χειριστήρια Χρήστη ΡΥΘΜ ΣΗΜΑ Το μενού Σήμα υποστηρίζεται μόνο σε σήμα Αναλογικής VGA (RGB). Φάση Συγχρονίζει το χρονισμό του σήματος της οθόνης με αυτόν της κάρτας γραφικών. Αν η εικόνα είναι ασταθής ή τρεμοπαίζει, χρησιμοποιήστε αυτή τη λειτουργία για να τη διορθώσετε. Συχνότητα Αλλάξτε τη συχνότητα της εμφάνισης δεδομένων για να ταιριάζει με τη συχνότητα της κάρτας γραφικών του υπολογιστή σας. Χρησιμοποιήστε αυτή τη λειτουργία μόνο εάν η εικόνα εμφανίζεται να τρεμοπαίζει κάθετα. Οριζ. Θέση Πατήστε το Πατήστε το για να μετακινήσετε την εικόνα προς τα αριστερά. για να μετακινήσετε την εικόνα προς τα δεξιά. Καθ. Θέση Πατήστε το Πατήστε το για να μετακινήσετε την εικόνα προς τα κάτω. για να μετακινήσετε την εικόνα προς τα πάνω. ελληνικά 32

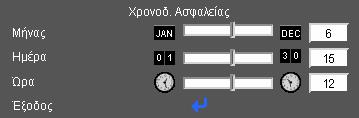

33 Χειριστήρια Χρήστη ΡΥΘΜ ΑΣΦΑΛΕΙΑ Ασφάλεια Ενεργή: Επιλέξτε Ενεργή για να ενεργοποιήσετε την επιβεβαίωση ασφαλείας όταν ανάβετε τον προβολέα. Ανενεργό: Επιλέξτε Ανενεργή για να ανάψετε τον προβολέα χωρίς επιβεβαίωση του κωδικού πρόσβασης. Χρονοδ. Ασφαλείας Χρησιμοποιήστε αυτήν τη λειτουργία να ορίσετε το διάστημα (Μήνας/Ημέρα/Ώρα) που μπορεί να χρησιμοποιείται ο προβολέας. Μόλις ο χρόνος περάσει θα σας ζητηθεί ξανά να εισάγετε τον κωδικό πρόσβασης. 33 Ελληνικά

34 Χειριστήρια Χρήστη ΡΥΘΜ ΑΣΦΑΛΕΙΑ Ο προεπιλεγμένος κωδικός πρόσβασης είναι 1234 (πρώτη φορά). Αλλαγή Κωδικού Πρώτη Φορά: 1. Πατήστε για να εισάγετε τον κωδικό πρόσβασης. 2. Ο κωδικός πρόσβασης πρέπει να έχει 4 ψηφία. 3. Χρησιμοποιήστε τα κουμπιά αριθμών στο τηλεχειριστήριο για να καταχωρήσετε το νέο κωδικό και στη συνέχεια πατήστε το κουμπί για να επιβεβαιώσετε τον κωδικό σας. Αλλαγή Κωδικού: 1. Πατήστε για να εισάγετε τον παλιό κωδικό πρόσβασης. 2. Χρησιμοποιήστε τα κουμπιά αριθμών για να εισάγετε τον τρέχοντα κωδικό πρόσβασης και στη συνέχεια πατήστε για επιβεβαίωση. 3. Εισάγετε νέο κωδικό πρόσβασης (4 ψηφία) χρησιμοποιώντας τα κουμπιά αριθμών στο τηλεχειριστήριο, έπειτα πατήστε για επιβεβαίωση. 4. Εισάγετε ξανά το νέο κωδικό πρόσβασης και έπειτα πατήστε για επιβεβαίωση. Αν έχετε ξεχάσει τον κωδικό πρόσβασης, επικοινωνήστε με την τοπική αντιπροσωπία για υποστήριξη. ελληνικά 34

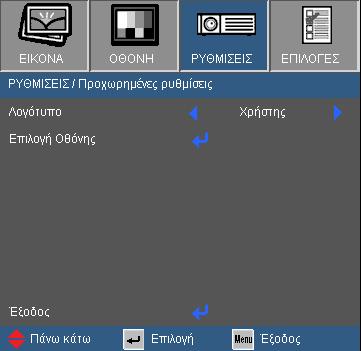

35 Χειριστήρια Χρήστη ΡΥΘΜΙΣΕΙΣ / Προχωρημένες ρυθμίσεις Λογότυπο Χρησιμποιήστε αυτή τη λειτουργία για να ρυθμίσετε την επιθυμητή οθόνη έναρξης. Σε περίπτωση τροποποίησης, οι αλλαγές θα ενεργοποιηθούν την επόμενη φορά που θα ανάψετε τον προβολέα. Optoma: Η προεπιλεγμένη οθόνη έναρξης. Χρήστης: Χρησιμοποιήστε την αποθηκευμένη εικόνα από τη λειτουργία Επιλογή Οθόνης. Επιλογή Οθόνης Πατήστε για να αποτυπώσετε την απεικόνιση της εικόνας που εμφανίζεται εκείνη τη στιγμή στην οθόνη. 35 Ελληνικά

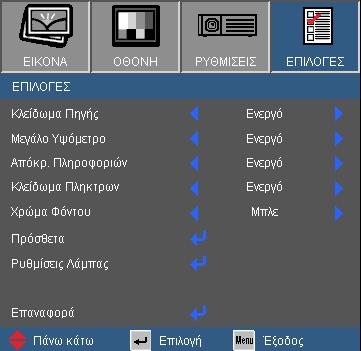

36 Χειριστήρια Χρήστη ΕΠΙΛΟΓΕΣ Κλείδωμα Πηγής Ενεργή: Ο προβολέας θα αναζητεί συγκεκριμένη θύρα σύνδεσης. Ανενεργό: ο προβολέας θα αναζητήσει άλλο σήμα αν χαθεί το τρέχον σήμα εισόδου. Μεγάλο Υψόμετρο Με την επιλογή Ενεργό, οι ανεμιστήρες περιστρέφονται πιο γρήγορα. Αυτή η λειτουργία είναι χρήσιμη σε περιοχές με μεγάλο υψόμετρο όπου η ατμόσφαιρα είναι αραιή. Για να απενεργοποιήσετε τη λειτουργία κλειδώματος πλήκτρων πατήστε και κρατήστε πατημένο του κουμπί Enter στο πάνω μέρος του προβολέα για 5 δευτερόλεπτα. ελληνικά 36 Απόκρ. Πληροφοριών Ενεργή: Επιλέξτε Ενεργή για απόκρυψη του μηνύματος αναζήτησης. Ανενεργό: Επιλέξτε Ανενεργή για εμφάνιση του μηνύματος αναζήτησης. Κλείδωμα Πληκτρων Όταν η λειτουργία κλειδώματος πλήκτρων είναι ενεργοποιημένη ( Ενεργό ), αλλά ο προβολέας μπορεί να λειτουργήσει από το τηλεχειριστήριο. Επιλέγοντας Ανενεργό, θα είστε σε θέση να χρησιμοποιήσετε και πάλι τον πίνακα ελέγχου. Χρώμα Φόντου Χρησιμοποιήστε αυτή τη λειτουργία για την προβολή Μαύρο, Κόκκινο, Μπλε, Πράσινο ή Λευκό οθόνης όταν δεν υπάρχει διαθέσιμο σήμα. Επαναφορά Επιλέξτε Ναι για να επαναφέρετε τις παραμέτρους προβολής σε όλα τα μενού στις προεπιλεγμένες εργοστασιακές ρυθμίσεις.

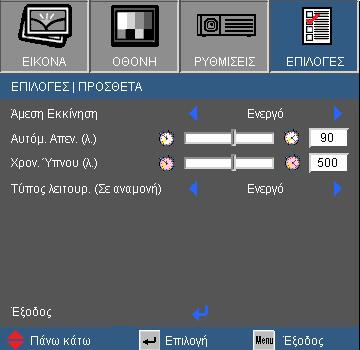

37 Χειριστήρια Χρήστη ΕΠΙΛΟΓΕΣ ΠΡΟΣΘΕΤΑ Άμεση Εκκίνηση Επιλέξτε το Ενεργή για να ενεργοποιήσετε την κατάσταση Άμεσης Ενεργοποίησης. Ο προβολέας ενεργοποιείται αυτόματα όταν συνδέεται στην παροχή ρεύματος AC, χωρίς να πατηθεί το κουμπί Τροφοδοσία στον πίνακα ελέγχου του προβολέα ή του κουμπί Τροφοδοσία στο τηλεχειριστήριο. Αυτόμ. Απεν. (λ.) Ορίζει το χρονικό διάστημα της αντίστροφης μέτρησης. Ο χρονοδιακόπτης της αντίστροφης μέτρησης θα αρχίσει όταν δεν υπάρχει είσοδος σήματος στον προβολέα. Ο προβολέας θα απενεργοποιηθεί αυτόματα όταν τελειώσει η αντίστροφη μέτρηση (σε λεπτά). Χρον. Ύπνου (λ.) Ορίζει το χρονικό διάστημα της αντίστροφης μέτρησης. Ο χρονοδιακόπτης της αντίστροφης μέτρησης θα αρχίσει με ή χωρίς σήμα στον προβολέα. Ο προβολέας θα απενεργοποιηθεί αυτόματα όταν τελειώσει η αντίστροφη μέτρηση (σε λεπτά). Η λειτουργία Οικονομία (<1W) θα απενεργοποιήσει τη λειτουργία εξόδου VGA όταν ο προβολέας βρίσκεται σε κατάσταση αναμονής. Τύπος λειτουρ.(σε αναμονή) Οικολογ. : Επιλέξτε τη λειτουργία Οικονομία οικονομία για να εξοικονομήσετε ενέργεια (<1W) όταν ο προβολέας βρίσκεται σε κατάσταση αναμονής. Ενεργό: Επιλέξτε Ενεργό για να επαναφέρετε την κανονική κατάσταση αναμονής και να ενεργοποιήσετε τη θύρα εξόδου VGA. 37 Ελληνικά

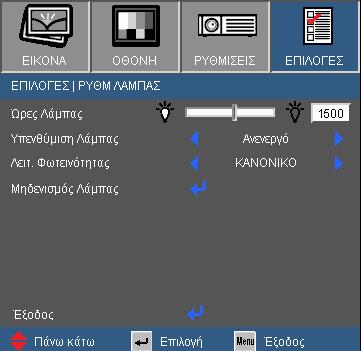

38 Χειριστήρια Χρήστη ΕΠΙΛΟΓΕΣ ΡΥΘΜ ΛΑΜΠΑΣ Ώρες Λάμπας Εμφανίζει το χρόνο προβολής. Υπενθύμιση Λάμπας Επιλέξτε αυτήν τη λειτουργία για να εμφανίσετε ή να αποκρύψετε το μήνυμα προειδοποίησης αλλαγή λάμπας. Το μήνυμα θα εμφανίζεται για 30 ώρες πριν από την προτεινόμενη αντικατάσταση της λάμπας. Λειτ. Φωτεινότητας ΚΑΝΟΝΙΚΟ: Επιλέξτε το ΚΑΝΟΝΙΚΟ για να σκοτεινιάζει το φως της λάμπας του προβολέα, γεγονός που θα μειώσει την κατανάλωση ενέργειας και θα αυξήσει τη ζωή της λάμπας έως και 130%. Φωτεινό: Επιλέξτε Φωτεινό για να αυξήσετε τη φωτεινότητα. Μηδενισμός Λάμπας Μηδενίζει τις ώρες ζωής της λάμπας μετά την αντικατάσταση της λάμπας. ελληνικά 38

39 Παραρτήματα Αντιμετώπιση προβλημάτων Αν αντιμετωπίσετε κάποιο πρόβλημα με τον προβολέα σας, παρακαλούμε ανατρέξτε στις παρακάτω πληροφορίες. Αν το πρόβλημα εξακολουθεί να υφίσταται, παρακαλούμε επικοινωνήστε με τον τοπικό σας μεταπωλητή ή με το εξουσιοδοτημένο κέντρο επισκευών. Προβλήματα με την Εικόνα Δεν εμφανίζεται εικόνα στην οθόνη Βεβαιωθείτε πως όλα τα καλώδια και οι συνδέσεις τροφοδοσίας έχουν συνδεθεί με σωστά και καλά όπως περιγράφεται στην ενότητα Εγκατάσταση. Σιγουρευτείτε πως οι ακίδες στις υποδοχές δεν έχουν λυγίσει ή σπάσει. Ελέγξτε αν η λάμπα του προβολέα έχει εγκατασταθεί σωστά. Παρακαλούμε ανατρέξτε στην ενότητα Αντικατάσταση της λάμπας. Σιγουρευτείτε πως έχετε αφαιρέσει το καπάκι του φακού και πως είναι αναμμένος ο προβολέας. Σιγουρευτείτε πως δεν είναι ενεργοποιημένη η λειτουργία Σιγή AV. Μερική, ολισθαίνουσα, ή λάθος προβαλλόμενη εικόνα Πατήστε RE-SYNC (Επανασυγχρονισμός) στο τηλεχειριστήριο. Αν χρησιμοποιείτε υπολογιστή: Για τα Windows 95, 98, 2000, XP: 1. Από το εικονίδιο Ο Υπολογιστής Μου, ανοίξτε το φάκελο Πίνακας Ελέγχου και κάντε διπλό κλικ στο εικονίδιο ΟΘΟΝΗ. 2. Επιλέξτε την καρτέλα Ρυθμίσεις. 3. Επιβεβαιώστε πως η ρύθμιση της ανάλυσης της οθόνης είναι μικρότερη ή ίση με UXGA (1600 x 1200). 4. Κάντε κλικ στο κουμπί Ιδιότητες για Προχωρημένους. Αν ο προβολέας εξακολουθεί να μην προβάλει ολόκληρη την εικόνα, θα χρειαστεί να αλλάξετε την οθόνη που χρησιμοποιείτε. Ανατρέξτε στα παρακάτω βήματα. 5. Επιβεβαιώστε πως η ρύθμιση της ανάλυσης της οθόνης είναι μικρότερη ή ίση με UXGA ( ). 6. Επιλέξτε το κουμπί Αλλαγή στην καρτέλα Οθόνη. 39 Ελληνικά

40 Παραρτήματα 7. Κάντε κλικ στο Εμφάνιση όλων των συσκευών. Έπειτα, επιλέξτε το Συνηθισμένοι τύποι οθόνης στο κουτί SP, επιλέξτε την ανάλυση που θέλετε στο κουτί Μοντέλα. 8. Επιβεβαιώστε πως η ρύθμιση της ανάλυσης της οθόνης είναι μικρότερη ή ίση με UXGA ( ). Αν χρησιμοποιείτε Φορητό υπολογιστή: 1. Πρώτα, ακολουθήστε τα παραπάνω βήματα για να ρυθμίσετε την ανάλυση του υπολογιστή. 2. Πατήστε τα κατάλληλα κουμπιά που αναφέρονται παρακάτω για τον κατασκευαστή του φορητού υπολογιστή σας ώστε να αποστέλλεται σήμα από το φορητό υπολογιστή στον προβολέα. Παράδειγμα: [Fn]+[F4] Acer Asus Dell Gateway [Fn]+[F5] [Fn]+[F8] [Fn]+[F8] [Fn]+[F4] IBM/Lenovo HP/Compaq NEC Toshiba [Fn]+[F7] [Fn]+[F4] [Fn]+[F3] [Fn]+[F5] Mac Apple: Προτιμήσεις συστήματος ΟΘΟΝΗ Διάταξη Προβολή κατοπτρισμού ελληνικά 40 Αν έχετε δυσκολίες στην αλλαγή αναλύσεων ή παγώνει η οθόνη σας, επανεκκινήστε τον εξοπλισμό περιλαμβανομένου του προβολέα. Η οθόνη του Φορητού ή του PowerBook υπολογιστή σας δεν εμφανίζει την παρουσίασή σας Αν χρησιμοποιείτε Φορητό υπολογιστή Μερικοί Φορητοί Η/Υ μπορεί να απενεργοποιούν τις δικές τους οθόνες όταν χρησιμοποιείται μια δεύτερη οθόνη. Ο καθένας έχει διαφορετικό τρόπο απενεργοποίησης αυτής της λειτουργίας. Ανατρέξτε στο εγχειρίδιο του υπολογιστή σας για περισσότερες πληροφορίες. Η εικόνα είναι ασταθής ή τρεμοπαίζει Χρησιμοποιήστε το Φάση για να τη διορθώσετε. Ανατρέξτε στη σελίδα 32 για περισσότερες πληροφορίες. Αλλάξτε τις ρυθμίσεις χρώματος οθόνης στον υπολογιστή σας. Η εικόνα έχει μια κάθετη γραμμή που τρεμοπαίζει Χρησιμοποιήστε τη Συχνότητα για να τη ρυθμίσετε. Ανατρέξτε στη σελίδα 32 για περισσότερες πληροφορίες. Ελέγξτε και ρυθμίστε ξανά τον τύπο απεικόνισης της κάρτας γραφικών σας για να την κάνετε συμβατή με τον προβολέα.

41 Παραρτήματα Η εικόνα δεν είναι εστιασμένη Σιγουρευτείτε ότι το πορτάκι του φακού είναι ανοιχτό. Ρυθμίστε το δαχτυλίδι εστίασης στο φακό του προβολέα. Σιγουρευτείτε πως η οθόνη προβολής βρίσκεται μέσα στην απαιτούμενη απόσταση 3,9 έως 39,4 ποδιών (1,2 έως 12,0 μέτρων) από τον προβολέα. Ανατρέξτε στη σελίδα 16. Η εικόνα είναι παραμορφωμένη κατά την προβολή ταινίας 16:9 DVD Όταν αναπαράγετε αναμορφικό DVD ή 16:9 DVD, ο προβολέας θα εμφανίσει τη βέλτιστη εικόνα σε φορμά 16: 9 από την πλευρά του προβολέα. Κατά την αναπαραγωγή ταινιών DVD σε μορφή 4:3, παρακαλούμε αλλάξτε τη μορφή σε 4:3 στην OSD του προβολέα. Αν η εικόνα εξακολουθεί να είναι παραμορφωμένη, θα χρειαστεί επίσης να ρυθμίστε την αναλογία εικόνας ως ακολούθως: Παρακαλούμε ρυθμίστε τη μορφή προβολής σε τύπο κλίμακας οθόνης16:9 (ευρεία) στη συσκευή DVD σας. Η εικόνα είναι πολύ μικρή ή πολύ μεγάλη Ρυθμίστε το δακτυλίδι εστίασης στο πάνω μέρος του προβολέα. Μετακινήστε τον προβολέα πιο κοντά ή πιο μακριά στην οθόνη. Πατήστε το κουμπί Μενού στο τηλεχειριστήριο ή στον πίνακα ελέγχου του προβολέα, πηγαίνετε στο Οθονη Φορμά και δοκιμάστε τις διαφορετικές ρυθμίσεις. Δεν συνιστάται η χρήση του Keystone. Η εικόνα έχει λοξές πλευρές Αν είναι δυνατόν, επανατοποθετήστε τον προβολέα έτσι ώστε να είναι κεντραρισμένοςοριζόντια στην οθόνη και κάτω από την κάτω πλευρά της οθόνης. Πατήστε το κουμπί Keystone +/- στο τηλεχειριστήριο ή το / στον πίνακα ελέγχου του προβολέα μέχρι οι πλευρές να είναι κάθετες. Η εικόνα είναι αντιστραμμένη Επιλέξτε ΡΥΘΜΙΣΕΙΣ Προβολή από την OSD και ρυθμίστε την κατεύθυνση προβολής. 41 Ελληνικά

42 Παραρτήματα Άλλα προβλήματα Ο προβολέας δεν ανταποκρίνεται στα πλήκτρα ελέγχου Αν είναι δυνατόν, σβήστε τον προβολέα, βγάλτε το καλώδιο τροφοδοσίας και περιμένετε τουλάχιστον 60 δευτερόλεπτα πριν να συνδέσετε ξανά την τροφοδοσία. Βεβαιωθείτε ότι δεν είναι ενεργοποιημένη η λειτουργία Κλείδωμα Πληκτρων δοκιμάζοντας να χειριστείτε τον προβολέα με το τηλεχειριστήριο. Η λάμπα έχει καεί ή κάνει ένα ξερό ήχο Όταν η λάμπα φτάσει στο τέλος της ζωής της, μπορεί να καεί και να κάνει ένα δυνατό ξερό θόρυβο. Αν αυτό συμβεί, ο προβολέας δε θα ξανανάψει μέχρι να αντικατασταθεί η λάμπα. Για να αντικαταστήσετε τη λάμπα, ακολουθήστε τη διαδικασία στην ενότητα Αντικατάσταση της Λάμπας στις σελίδες Ένδειξη κατάστασης προβολέα Μήνυμα αναμμένων LED Μήνυμα Λυχνία LED Τροφοδοσίας (Πράσινο/ Κόκκινο) Λυχνία LED Θερμοκρασίας (Κόκκινο) Λυχνία LED Λάμπας (Κόκκινο) Σταθερό φως Σβηστή Κατάσταση Αναμονής (Καλώδιο εισόδου τροφοδοσίας) Ενεργοποίηση (προειδοποίηση) Άναμμα λάμπας Απενεργοποίηση (ψύξη) Σφάλμα (Βλάβη Ανεμιστήρα) Κόκκινο Αναβοσβήνει πράσινη Πράσινο Αναβοσβήνει Πράσινο Αναβοσβήνει Κόκκινο Σφάλμα (Βλάβη Ανεμιστήρα) Σφάλμα (Βλάβη Λάμπας) Αναβοσβήνει Κόκκινο Αναβοσβήνει Κόκκινο Αναβόσβημα ελληνικά 42

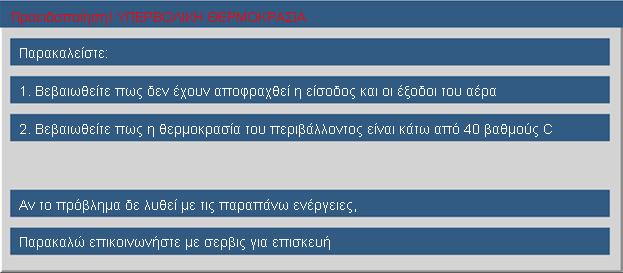

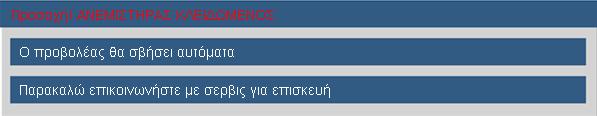

43 Παραρτήματα Μηνύματα στην οθόνη Προειδοπ. Θερμοκρασίας: Βλάβη ανεμιστήρα: Προειδοποίηση Λάμπας: Εκτός περιθωρίων οθόνης: Προβλήματα με το Τηλεχειριστήριο Αν δεν λειτουργεί το τηλεχειριστήριο Ελέγξτε πως η γωνία λειτουργίας του τηλεχειριστηρίου είναι εντός ±15 τόσο οριζοντίως όσο και καθέτως από έναν από τους δέκτες IR στον προβολέα. Σιγουρευτείτε πως δεν υπάρχουν εμπόδια ανάμεσα στο τηλεχειριστήριο και τον προβολέα. Μετακινηθείτε σε απόσταση έως 7 μ (±0 ) από τον προβολέα. Σιγουρευτείτε ότι οι μπαταρίες έχουν τοποθετηθεί σωστά. Αντικαταστήστε τις μπαταρίες αν έχουν εξαντληθεί. 43 Ελληνικά

44 Παραρτήματα Αντικατάσταση της λάμπας Ο προβολέας ανιχνεύει αυτόματα τη ζωή της λάμπας. Όταν η ζωή της λάμπας πλησιάζει το τέλος της, θα λάβετε ένα προειδοποιητικό μήνυμα. Όταν δείτε αυτό το μήνυμα, παρακαλούμε επικοινωνήστε με τον τοπικό σας μεταπωλητή ή με το εξουσιοδοτημένο κέντρο επισκευών για να αλλαχθεί η λάμπα όσο το δυνατό πιο σύντομα. Σιγουρευτείτε πως ο προβολέας έχει κρυώσει για τουλάχιστον 30 λεπτά πριν από την αλλαγή της λάμπας. Προειδοποίηση: Αν είναι τοποθετημένος στην κορυφή, να είστε προσεκτικοί όταν ανοίγετε τον πίνακα ελέγχου της λάμπας. Συνιστάται να φοράτε γυαλιά ασφαλείας κατά την αλλαγή της λάμπας όταν ο προβολέας είναι τοποθετημένος στην οροφή. Πρέπει να δοθεί προσοχή ώστε να αποφευχθεί πιθανή πτώση από τον προβολέα χαλαρών εξαρτημάτων. Προειδοποίηση: Το διαμέρισμα της λάμπας ενδέχεται να είναι πολύ ζεστό! Αφήστε τον να κρυώσει προτού αλλάξετε τη λάμπα! Προειδοποίηση: Για να μειώσετε τον κίνδυνο τραυματισμού, μη ρίξετε τη λάμπα και μην ακουμπήσετε το γλόμπο της. Αν πέσει, ο γλόμπος μπορεί να σπάσει και να σας τραυματίσει. ελληνικά 44

45 Παραρτήματα 1 Οι βίδες από το κάλυμμα της λάμπας και τη λάμπα δεν μπορούν να αφαιρεθούν. Ο προβολέας δεν μπορεί να ενεργοποιηθεί όταν το κάλυμμα της λάμπας δεν έχει τοποθετηθεί στον προβολέα. Μην αγγίζετε το γυαλί της λάμπας. Το λίπος των δακτύλων μπορεί να προκαλέσει σπάσιμο του γυαλιού. Χρησιμοποιήστε ένα στεγνό πανί για να καθαρίσετε τη μονάδα της λάμπας εάν την αγγίξετε κατά τύχη. Διαδικασία Αντικατάστασης της Λάμπας: 3 1. Σβήστε τον προβολέα πατώντας το κουμπί Τροφοδοσία. 2. Αφήστε τον προβολέα να κρυώσει για τουλάχιστον 30 λεπτά. 3. Αποσυνδέστε το καλώδιο τροφοδοσίας. 4. Ξεβιδώστε τις δύο βίδες του καπακιού Ανασηκώστε και αφαιρέστε το καπάκι Ξεβιδώστε τις δύο βίδες της μονάδας της λάμπας Ανασηκώστε τη λαβή της λάμπας και αφαιρέστε αργά και προσεκτικά τη μονάδα της λάμπας. 4 2 Για να αντικαταστήσετε τη μονάδα της λάμπας, εκτελέστε τα παραπάνω βήματα αντίστροφα. 8. Ενεργοποιήστε τον προβολέα και την επιλογή Μηδενισμός Λάμπας μετά την αντικατάσταση της λάμπας. Μηδενισμός Λάμπας: (i) Πατήστε Μενού (ii) Επιλέξτε ΕΠΙΛΟΓΕΣ (iii) Επιλέξτε Ρυθμίσεις Λάμπας (iv) Επιλέξτε Μηδενισμός Λάμπας (v) Επιλέξτε Ναι Ελληνικά

46 Παραρτήματα Λειτουργίες Συμβατότητας Για ανάλυση ευρείας οθόνης (WXGA), η υποστήριξη συμβατότητας εξαρτάται από το μοντέλο του φορητού/pc. Συμβατότητα με υπολογιστή Λειτουργία Ανάλυση Κάθ. Συγχρονισμός (Hz) Οριζ. Συγχρονισμός (KHz) VGA ,50 VGA ,90 VGA ,90 VGA ,50 VGA ,90 VGA ,50 VGA ,30 VGA ,50 VGA ,90 SVGA ,20 SVGA ,90 SVGA ,10 SVGA ,90 SVGA ,70 XGA ,40 XGA ,50 XGA ,00 XGA ,70 WXGA ,40 WXGA ,30 WXGA ,00 WXGA ,70 SXGA ,50 SXGA ,80 SXGA ,50 SXGA ,10 SXGA ,98 SXGA ,98 SXGA ,10 SXGA ,00 SXGA ,98 UXGA ,00 ελληνικά 46

47 Παραρτήματα Συμβατότητα με υπολογιστή Λειτουργία Ανάλυση Κάθ. Συγχρονισμός (Hz) Οριζ. Συγχρονισμός (KHz) MAC LC ,66 34,98 MAC II ,68 35,00 MAC ,55 49,73 MAC ,24 MAC ,06 68,68 MAC G ,35 i MAC DV ,00 i MAC DV ,49 i MAC DV ,00 Συμβατότητα Βίντεο NTSC M (3,58 MHz), 4,43 MHz, PAL SECAM SDTV/HDTV B, D, G, H, I, M, N, B, D, G, K, K1, L 480i/p, 576i/p, 720p@50Hz/60Hz, 1080i/p@50Hz/60Hz 47 Ελληνικά

48 Παραρτήματα Εντολές RS232 Αναθέσεις Ακίδων RS Αρ. Ακίδας Όνομα Ε/Ε (από την Πλευρά του Προβολέα) 1 TXD ΕΞΟΔΟΣ 2 RXD ΕΙΣΟΔΟΣ 3 ΓΕΙΩΣΗ ΓΕΙΩΣΗ Αρ. Ακίδας Προδ. 1 N/A 2 RXD 3 TXD 4 N/A 5 ΓΕΙΩΣΗ 6 N/A 7 N/A 8 N/A 9 N/A ελληνικά 48

49 Ταχύτητα μετάδοσης: 9600 Δυαδικά ψηφία δεδομένων: 8 Ισοτιμία: Κανένας Δυαδικά ψηφία τέλους: 1 Έλεγχος ροής : Κανένας UART16550 FIFO: Απενεργοποίηση Επιστροφή προβολέα (Πέρασμα): P Επιστροφή προβολέα (Αποτυχία): F XX=00-99, ID προβολέα, XX=00 για όλους τους προβολείς 1. Ένα <CR> εμφανίζεται ύστερα από όλες τις εντολές ASCII. 2. Το 0D είναι ο δεκαεξαδικός κώδικας για το <CR> σε κώδικα ASCII. Παραρτήματα Λίστα λειτουργιών πρωτοκόλλου RS232 Εντολές RS232 SEND to projector ASCII Code HEX Code Function Description ~XX00 1 7E D Power ON ~XX00 0 7E D Power OFF (0/2 for backward compatible) ~XX00 1 ~nnnn 7E a 0D Power ON with Password ~nnnn = ~0000 (a=7e ) - ~9999(a=7E ) ~XX01 1 7E D Resync ~XX02 1 7E D AV Mute On ~XX02 0 7E D Off (0/2 for backward compatible) ~XX03 1 7E D Mute On ~XX03 0 7E D Off (0/2 for backward compatible) ~XX04 1 7E D Freeze ~XX04 0 7E D Unfreeze (0/2 for backward compatible) ~XX05 1 7E D Zoom Plus ~XX06 1 7E D Zoom Minus ~XX07 1 7E D Up (Pan under zoom) ~XX08 1 7E D Down (Pan under zoom) ~XX09 1 7E D Left (Pan under zoom) ~XX10 1 7E D Right (Pan under zoom) ~XX12 1 7E D HDMI ~XX12 5 7E D VGA 1 ~XX12 7 7E D VGA 1 SCART ~XX12 8 7E D VGA 1 Component ~XX12 9 7E D S-Video ~XX E D Video ~XX20 1 7E D Display Mode Presentation ~XX20 2 7E D Bright ~XX20 3 7E D Movie ~XX20 4 7E D srgb ~XX20 5 7E D User1 ~XX20 6 7E D User2 ~XX20 7 7E D Blackboard ~XX20 8 7E D Classroom ~XX21 n 7E a 0D Brightness n = 0 (a=30) ~ 100 (a= ) ~XX22 n 7E a 0D Contrast n = 0 (a=30) ~ 100 (a= ) ~XX23 n 7E a 0D Sharpness n = 0 (a=30) ~ 31 (a=33 31) ~XX24 n 7E a 0D Color Settings Red Gain n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX25 n 7E a 0D Green Gain n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX26 n 7E a 0D Blue Gain n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX27 n 7E a 0D Red Bias n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX28 n 7E a 0D Green Bias n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX29 n 7E a 0D Blue Bias n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX30 n 7E a 0D Cyan n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX31 n 7E a 0D Yellow n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX32 n 7E a 0D Magenta n = -50 (a=2d 35 30) ~ 50 (a=35 30) ~XX33 1 7E D Reset ~XX35 1 7E D Degamma Film ~XX35 2 7E D Video ~XX35 3 7E D Graphics ~XX35 4 7E D PC ~XX34 n 7E a 0D BrilliantColor TM n = 0 (a=30) ~ 10 (a=31 30) ~XX36 1 7E D Color Temp. Warm ~XX36 2 7E D Medium ~XX36 3 7E D Cold ~XX37 1 7E D Color Space Auto ~XX37 2 7E D RGB ~XX37 3 7E D YUV ~XX39 5 7E D Input Source VGA1 ~XX39 9 7E D S-Video ~XX E D Video ~XX39 1 7E D HDMI ~XX60 1 7E D Format 4:3 ~XX60 3 7E D 16:10 ~XX60 5 7E D LBX ~XX60 6 7E D Native ~XX60 7 7E D AUTO ~XX61 n 7E a 0D Overscan n = 0 (a=30) ~ 3 (a=33) ~XX62 n 7E a 0D Zoom n = -5 (a=2d 35) ~ 25 (a=32 35) ~XX63 n 7E a 0D H Image Shift n = -50 (a=2d 35 30) ~ +50 (a=35 30) ~XX64 n 7E a 0D V Image Shift n = -50 (a=2d 35 30) ~ +50 (a=35 30) ~XX66 n 7E a 0D V Keystone n = -40 (a=2d 34 30) ~ 40 (a=34 30) ~XX E D 3D Mode On ~XX E D 3D Mode Off (0/2 for backward compatible) ~XX E D 3D Sync Invert On ~XX E D 3D Sync Invert Off (0/2 for backward compatible) ~XX70 1 7E D Language English ~XX70 2 7E D German ~XX70 3 7E D French ~XX70 4 7E D Italian ~XX70 5 7E D Spanish ~XX70 6 7E D Portuguese ~XX70 7 7E D Polish ~XX70 8 7E D Dutch ~XX70 9 7E D Swedish ~XX E D Norwegian/Danish ~XX E D Greek ~XX E D Traditional Chinese ~XX E D Simplified Chinese ~XX E D Japanese ~XX E D Korean ~XX E D Russian ~XX E D Hungarian ~XX E D Czechoslovak ~XX E D Arabic ~XX E D Thai ~XX E D Turkish ~XX E D Danish ~XX E D Farsi 49 Ελληνικά
