1 Εργαστηριακά Συστήματα Μουφλοκάμινοι Κλίβανοι προθέρμανσης Κλίβανοι αποτέφρωσης Σωληνωτοί κλίβανοι Κλίβανοι ξήρανσης Κλίβανοι βεβιασμένης ανακυκλοφορίας αέρα Θάλαμοι - Κλίβανοι υψηλών θερμοκρασιών Κλίβανοι τήξης Κλίβανοι υψηλών θερμοκρασιών Κλίβανοι αποστακτικού κέρατος Κλίβανοι κενού Κλίβανος ανόπτησης Κλίβανοι χώρου ελεγχόμενης ατμόσφαιρας Made in Germany

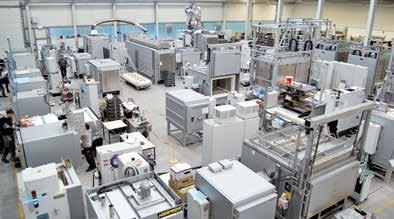

2 Made in Germany Η Nabertherm κατασκευάζει και παράγει εδώ και 70 χρόνια, με τους 500 συνεργάτες της σε όλον τον κόσμο, βιομηχανικούς κλιβάνους για διάφορους τομείς. Ως κατασκευαστής, η Nabertherm διαθέτει τη μεγαλύτερη γκάμα - σε πλάτος και βάθος - κλιβάνων στον κόσμο πελάτες σε περισσότερες από 00 χώρες της γης τεκμηριώνουν αυτήν την επιτυχία της εταιρίας, με τον εξαιρετικό σχεδιασμό και την υψηλή ποιότητα σε ελκυστικές τιμές. Οι σύντομοι χρόνοι παράδοσης εξασφαλίζονται από ένα μεγάλο βάθος παραγωγής και ένα ευρύ πρόγραμμα στάνταρ κλιβάνων. Πρότυπα ποιότητας και αξιοπιστίας Η Nabertherm δεν έχει μόνο την μεγαλύτερη γκάμα τυπικών κλιβάνων. Επαγγελματική τεχνολογία σε συνδυασμό με την κατασκευή σε δικό μας εργοστάσιο προσφέρει τη δυνατότητα προσαρμογής στις απαιτήσεις του πελάτη για την θερμική κατεργασία μετάλλων με τεχνολογία προώθησης και διατάξεις φόρτωσης. Κατασκευάζουμε ολοκληρωμένες και προσαρμοσμένες στις ανάγκες σας λύσεις για διαδικασίες παραγωγής με τεχνολογία θέρμανσης. Μπροστινή πλευρά από ανοξείδωτο χάλυβα για περισσότερες οικογένειες κλιβάνων Η πρωτοποριακή τεχνολογία ελέγχου, ρύθμισης και αυτοματισμού παρέχει τη δυνατότητα πλήρους ελέγχου, παρακολούθησης και τεκμηρίωσης των διαδικασιών. Η προσοχή στη λεπτομέρεια κατά την κατασκευή των εγκαταστάσεων, η οποία εκτός από την υψηλή θερμοκρασιακή ακρίβεια και την υψηλή ενεργειακή απόδοση εγγυάται επίσης μεγάλη διάρκεια ζωής, αποτελεί και το πλεονέκτημά μας έναντι του ανταγωνισμού. Παγκόσμια διανομή - Κοντά στον πελάτη Το δυνατό σημείο της Nabertherm είναι ένα από τα μεγαλύτερα τμήματα Έρευνας & Ανάπτυξης στην βιομηχανία κλιβάνων. Σε συνδυασμό με μια κεντρική παραγωγή στη Γερμανία καθώς και πωλήσεις και εξυπηρέτηση κοντά στον πελάτη, διαθέτουμε ένα ανταγωνιστικό πλεονέκτημα για να ικανοποιηθούν οι ανάγκες σας. Μακροχρόνιοι εμπορικοί εταίροι και ίδιες εταιρείες διανομής σε όλες τις μεγάλες χώρες του κόσμου εγγυώνται την επί τόπου ατομική εξυπηρέτηση πελατών και την παροχή εξυπηρέτησης. Κλίβανοι και εγκατάσταση κλιβάνου υπάρχουν σε πελάτες αναφοράς στην περιοχή σας. Μεγάλο κέντρο πελατών με δυνατότητα δοκιμής προιόντων Ποιός κλιβανος προσφέρει τη σωστή λύση για τη συγκεκριμμένη διαδικασία; Η απάντηση στην ερώτηση αυτή δεν είναι πάντα τόσο απλή. Για το λόγο αυτό διαθέτουμε ένα μοναδικό και μοντέρνο τεχνικό κέντρο πελατών, στο οποίο θα βρείτε ένα αντιπροσωπευτικό δείγμα των κλιβάνων μας, με τη δυνατότητα δοκιμής. Εξυπηρέτηση πελατών και ανταλλακτικά Το εξειδικευμένο προσωπικό του Τμήματος εξυπηρέτησης πελατών είναι στη διάθεσή σας, σε ολόκληρο τον κόσμο. Οι υψηλοί ρυθμοί παραγωγής μας επιτρέπουν να έχουμε διαθέσιμα ανταλλακτικά ή να τα παραδίδουμε σε σύντομο χρονικό διάστημα. Πολυετής πείρα σε πολλά πεδία εφαρμογών της θερμικής επεξεργασίας Εκτός από εργαστηριακούς κλιβάνους, η Nabertherm διαθέτει μία μεγάλη γκάμα τυπικών κλιβάνων και εγκαταστάσεων για πληθώρα πεδίων εφαρμογής. Η δομοστοιχειωτή δομή των προϊόντων μας καθιστά εύκολη την εύρεση λύσης και για τη δική σας ανάγκη, χωρίς πολύπλοκες προσαρμογές. 2

3 Περιεχόμενα Σελίδα Μουφλοκάμινοι/Κλίβανοι προθέρμανσης/αποτέφρωσης και εξαρτήματα... 4 Κλίβανοι με ζυγαριά και λογισμικό μέτρησης απωλειών καύσης...3 Συστήματα απαγωγής αερίων/εξαρτήματα...4 Κλίβανοι προσδιορισμού περιεκτικότητας στοιχείων έως 300 C...5 Κλίβανοι υψηλής θερμοκρασίας για ανόπτηση, σκλήρυνση, συγκόλλησης...6 Κλίβανοι-θάλαμοι με μόνωση πλίνθων ή με ινώδη μόνωση ή με ινώδη μόνωση έως 400 C... 8 Κλίβανοι υψηλών θερμοκρασιών/φούρνοι πυροσυσσωμάτωσης Κλίβανοι υψηλών θερμοκρασιών με θερμαντική αντίσταση από SiC έως 600 C Κλίβανοι υψηλών θερμοκρασιών με θερμαντικά στοιχεία MoSi 2 έως 800 C...2 Κλίβανοι υψηλών θερμοκρασιών με ανυψούμενο πυθμένα έως 700 C Κλίβανοι υψηλών θερμοκρασιών με ζυγαριά για καθορισμό των απωλειών καύσης και θερμοσταθμική ανάλυση έως 750 C Κλίβανοι υψηλής θερμοκρασίας με θέρμανση μολυβδαινίου διπυριτιούχου με ινώδη μόνωση έως 800 C Κλίβανοι υψηλών θερμοκρασιών με θερμαντική αντίσταση από SiC έως 550 C Κλίβανοι υψηλής θερμοκρασίας με θέρμανση μολυβδαινίου διπυριτιούχου με μόνωση ελαφριών πυρίμαχων πλίνθων έως 700 C Ξηραντήρες, θάλαμοι ξήρανσης και φουρνοθάλαμοι με ανακυκλοφορία αέρα Λύσεις χώρου ελεγχόμενης ατμόσφαιρας (clean room)...37 Σωληνωτοί κλίβανοι και προαιρετικά εξαρτήματα Συμπαγείς σωληνωτοί κλίβανοι έως 300 C Σωληνωτοί κλίβανοι με βάση για οριζόντια ή κατακόρυφη λειτουργία έως 500 C Σωληνωτοί κλίβανοι υψηλών θερμοκρασιών με θερμαντική αντίσταση από SiC, έως 500 C, ατμόσφαιρα αερίου ή κενό...4 Σωληνωτοί κλίβανοι υψηλών θερμοκρασιών για οριζόντια λειτουργία και για κατακόρυφη λειτουργία έως 800 C, ατμόσφαιρα αερίου ή κενό Πτυσσόμενοι σωληνωτοί κλίβανοι για οριζόντια ή κατακόρυφη λειτουργία έως 300 C, ατμόσφαιρα αερίου ή κενό Περιστροφικοί κλίβανοι για τη λειτουργία παρτίδων έως 00 C Περιστροφικοί κλίβανοι για συνεχόμενες διαδικασίες έως 300 C Σωλήνες εργασίας για περιστροφικούς σωληνωτούς κλιβάνους: βασικός και προαιρετικός εξοπλισμός Σωλήνες εργασίας: βασικός και προαιρετικός εξοπλισμός...5 Συστήματα παροχής αερίου/λειτουργία σε κενό για σωληνωτούς κλιβάνους Αντλίες κενού Εναλλακτικές λύσεις ρυθμίσεων για σωληνωτούς κλιβάνους Σωληνωτοί κλίβανοι ειδικών εφαρμογών Κλίβανοι τήξηςέως 500 C Κλίβανοι ταχείας καύσης έως 300 C Κεκλιμένοι κλίβανοι και κλίβανοι με διάταξη περιτύλιξης έως 300 C Κλίβανοι αποστακτικού κέρατος Κλίβανοι αποστακτικού κέρατος με θερμά τοιχώματα για θερμοκρασίες έως 00 C Κλίβανοι αποστακτικού κέρατος με ανυψούμενη πλατφόρμα έως 00 C Κλίβανοι αποστακτικού κέρατος με ψυχρά τοιχώματα για θερμοκρασίες έως 2400 C ή 3000 C Κλίβανοι αποστακτικού κέρατος με ψυχρά τοιχώματα για θερμοκρασίες έως 2400 C Συστήματα ψύξης κλίβανοι απόσταξης Καταλυτικά και θερμικά συστήματα μετάκαυσης, Σύστημα καθαρισμού απαερίων Θερμοκρασιακή ομοιομορφία και ακρίβεια λειτουργίας συστήματος...7 Έλεγχος διαδικασίας και τεκμηρίωση

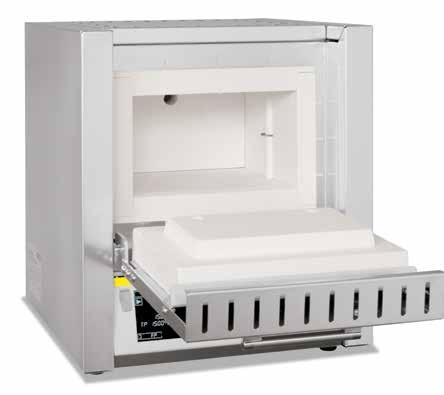

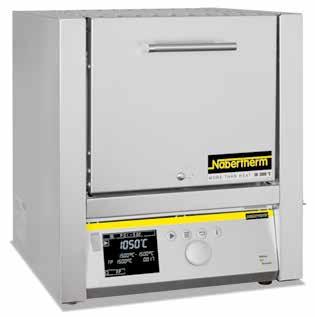

4 Μουφλοκάμινοι με πτυσσόμενη ή ανυψούμενη θύρα Μουφλοκάμινος L 3/2 Μουφλοκάμινος L 5/ Για την καθημερινή χρήση στο εργαστήριο, τη σωστή επιλογή αποτελούν οι μουφλοκάμινοι L /2 - LT 40/2, οι οποίες χαρακτηρίζονται για εξαιρετική επεξεργασία, μοντέρνο σχεδιασμό και υψηλό βαθμό αξιοπιστίας. Οι μουφλοκάμινοι διατίθενται με πτυσσόμενη ή ανυψούμενη θύρα, χωρίς πρόσθετη οικονομική επιβάρυνση. 4 Ματάκι στην πόρτα του κλιβάνου σαν πρόσθετος εξοπλισμός Ελεγκτής υπερθέρμανσης Μεγ. θερμ. 00 C ή 200 C Θέρμανση από δύο πλευρές με κεραμικές θερμαντικές πλάκες (θέρμανση από τρεις πλευρές σε μουφλοκάμινους L 24/ - LT 40/2) Κεραμικές θερμαντικές πλάκες με ενσωματωμένο θερμαντικό στοιχείο, με προστασία από πιτσίλισμα και καυσαέρια, Εύκολη αντικατάσταση Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Περίβλημα από φύλλα ανοξείδωτου χάλυβα Περίβλημα διπλού τοιχώματος για χαμηλές εξωτερικές θερμοκρασίες και μεγάλη σταθερότητα Προαιρετικά με πτυσσόμενη θύρα (L), που μπορεί να χρησιμοποιηθεί και ως επιφάνεια εργασίας, ή χωρίς πρόσθετη επιβάρυνση με ανυψούμενη θύρα (LT), η θερμή πλευρά της οποίας είναι στραμμένη αντίθετα προς το χρήστη Ρυθμιζόμενο στόμιο προσαγωγής αέρα στη θύρα (βλ. εικόνα) Στόμιο απαγωγής αέρα στην οπίσθια πλευρά του κλιβάνου Σχεδόν αθόρυβη λειτουργία θέρμανσης με ρελέ ημιαγωγού Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Πρόσθετος εξοπλισμός Αγωγός εξαερισμού, αγωγός εξαερισμού με ανεμιστήρα ή καταλύτη (όχι για L ) Ελεγκτής υπερθέρμανσης με ρυθμιζόμενη απενεργοποίηση της θερμοκρασίας για θερμική προστασία κλάσης 2 σύμφωνα με το πρότυπο EN , ως προστασία υπερθέρμανσης για τον κλίβανο και το φορτίο Σύνδεση προστατευτικού αερίου για καθαρισμό της κλιβάνου με μη αναφλέξιμο προστατευτικό ή αντιδραστικό αέριο (δεν είναι διαθέσιμο σε συνδυασμό με αγωγό εξαερισμού, αγωγό εξαερισμού με ανεμιστήρα ή καταλύτη) Χειροκίνητο ή αυτόματο σύστημα παροχής αερίου Ματάκι στην πόρτα του κλιβάνου Περαιτέρω εξοπλισμός βλέπε Σελίδα 4 Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε Σελίδα 75

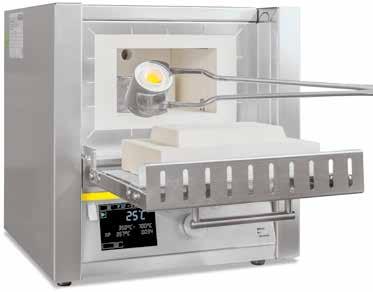

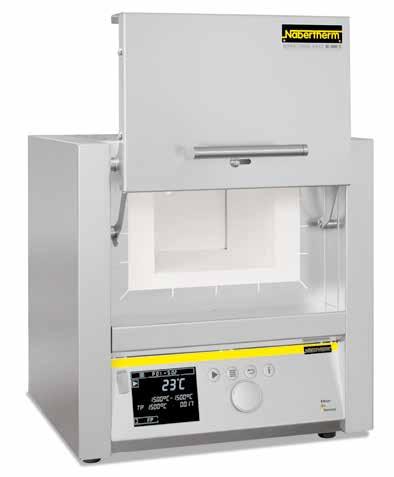

5 Μουφλοκάμινος LT 5/2 Μουφλοκάμινος L 3/ Μοντέλο Πτυσσόμενη Μεγ. θερμ. Εσωτερικές διαστάσεις σε mm Όγκος Εξωτερικές διαστάσεις 3 σε mm Ισχύς τροφοδοσίας Ηλεκτρική Βάρος Λεπτά έως μεγ. θύρα C Πλ. β υ σε L Πλ. β υ kw σύνδεση* σε kg θερμ. 2 L 3/ ,2 μονοφασική L 5/ ,4 μονοφασική L 9/ ,0 μονοφασική L 5/ ,5 μονοφασική L 24/ ,5 τριφασική L 40/ ,0 τριφασική L / ,5 μονοφασική 0 25 L 3/ ,2 μονοφασική L 5/ ,4 μονοφασική L 9/ ,0 μονοφασική L 5/ ,5 μονοφασική 40 0 L 24/ ,5 τριφασική 55 0 L 40/ ,0 τριφασική 65 0 Μοντέλο Μεγ. Εσωτερικές διαστάσεις Όγκος Εξωτερικές διαστάσεις 3 Ισχύς Ηλεκτρική Βάρος Λεπτά Ανυψούμενη θερμ. σε mm σε mm τροφοδοσίας έως θύρα C Πλ. β υ σε L Πλ. β υ kw σύνδεση* σε kg Θμεγ. 2 LT 3/ ,2 μονοφασική LT 5/ ,4 μονοφασική LT 9/ ,0 μονοφασική LT 5/ ,5 μονοφασική LT 24/ ,5 τριφασική LT 40/ ,0 τριφασική LT 3/ ,2 μονοφασική LT 5/ ,4 μονοφασική LT 9/ ,0 μονοφασική LT 5/ ,5 μονοφασική 40 0 LT 24/ ,5 τριφασική 55 0 LT 40/ ,0 τριφασική 65 0 Σμπεριλαμβανομένης ανοικτής ανυψούμενης θύρας *Για οδηγίες σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 Σε τάση σύνδεσης 230 V /N/PE ή 400 V 3/N/PE 3 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. Σύστημα παροχής αερίου για μη αναφλέξιμα προστατευτικά ή αντιδραστικά αέρια με βάνα φραγής και μετρητή ροής με βάνα ρύθμισης, έτοιμο με σωλήνες προαιρετικά με μαγνητική βαλβίδα Ολισθητήρας προσαγωγής αέρα, ρυθμιζόμενος χωρίς διαβαθμίσεις 5

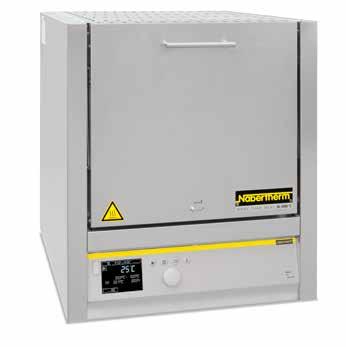

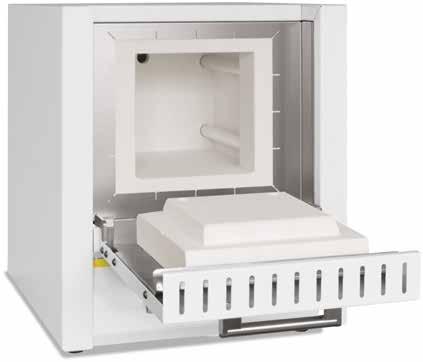

6 Βασικά μοντέλα μουφλοκάμινων Μουφλοκάμινος LE / Μουφλοκάμινος LE 6/ Οι συμπαγείς μουφλοκάμινοι ενδείκνυνται για πολλές χρήσεις στο εργαστήριο, έχοντας μοναδική σχέση απόδοσης/κόστους. Χαρακτηριστικά υψηλής ποιότητας, όπως το διπλό τοίχωμα του περιβλήματος από ανοξείδωτο χάλυβα, η συμπαγής, ελαφρή κατασκευή ή η τοποθέτηση των θερμαντικών στοιχείων σε γυάλινους σωλήνες πυριτίου καθιστούν αυτά τα μοντέλα αξιόπιστους συνεργάτες. Μεγ. θερμ. 00 C, θερμοκρασία εργασίας 050 C Θέρμανση από δύο πλευρές μέσω θερμαντικών στοιχείων τοποθετημένων σε γυάλινους σωλήνες πυριτίου Εύκολη συντήρηση και αντικατάσταση των θερμαντικών στοιχείων και της μόνωσης Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Περίβλημα από φύλλα ανοξείδωτου χάλυβα Περίβλημα διπλού τοιχώματος για χαμηλές εξωτερικές θερμοκρασίες και μεγάλη σταθερότητα Πτυσσόμενη θύρα. Μπορεί να χρησιμοποιηθεί και ως επιφάνεια εργασίας Στόμιο απαγωγής αέρα στην οπίσθια πλευρά του κλιβάνου Σχεδόν αθόρυβη λειτουργία θέρμανσης με ρελέ ημιαγωγού Συμπαγείς διαστάσεις και μικρό βάρος Ο ελεγκτής είναι τοποθετημένος κάτω από την πόρτα για εξοικονόμηση χώρου Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Ελεγκτής υπερθέρμανσης Πρόσθετος εξοπλισμός Αγωγός εξαερισμού, αγωγός εξαερισμού με ανεμιστήρα ή καταλύτη (όχι για L ) Ελεγκτής υπερθέρμανσης με ρυθμιζόμενη θερμοκρασία απενεργοποίησης για θερμική προστασία κλάσης 2 σύμφωνα με το πρότυπο EN , ως προστασία υπερθέρμανσης για τον κλίβανο και το φορτίο Σύνδεση προστατευτικού αερίου για καθαρισμό της κλιβάνου με μη αναφλέξιμο προστατευτικό ή αντιδραστικό αέριο Χειροκίνητο σύστημα παροχής αερίου Ματάκι στην πόρτα του κλιβάνου Περαιτέρω εξοπλισμός βλέπε Σελίδα 4 6 Μοντέλο Μεγ. θερμ. Εσωτερικές διαστάσεις σε mm Όγκος Εξωτερικές διαστάσεις 2 σε mm Ισχύς τροφοδοσίας Ηλεκτρική Βάρος Λεπτά έως μεγ. C Πλ. β υ σε L Πλ. β υ kw σύνδεση* σε kg θερμ. LE / ,5 μονοφασική 0 0 LE 2/ ,8 μονοφασική 0 25 LE 6/ ,8 μονοφασική 8 35 LE 4/ ,9 μονοφασική Σε τάση σύνδεσης 230 V /N/PE ή 400 V 3/N/PE *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος.

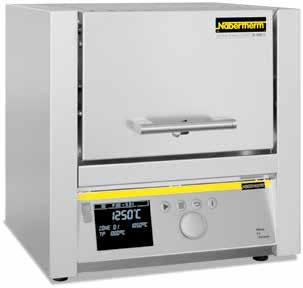

7 Μουφλοκάμινοι με μόνωση από πυρίμαχες πλίνθους και πτυσσόμενη ή ανυψούμενη θύρα Μουφλοκάμινος LT 5/3 Μουφλοκάμινος L 9/3 Με τα θερμαντικά στοιχεία που έχουν περαστεί στους φέροντες σωλήνες και ακτινοβολούν ελεύθερα στον χώρο του κλιβάνου, οι μουφλοκάμινοι επιτυγχάνουν εξαιρετικά σύντομους χρόνους θέρμανσης. Η ισχυρή μόνωση από ελαφρές πυρίμαχες πλίνθους ανεβάζει τη μέγιστη θερμοκρασία εργασίας στους 300 C. Έτσι, αυτοί οι μουφλοκάμινοι αποτελούν μια ενδιαφέρουσα εναλλακτική λύση στα γνωστά μοντέλα L(T) 3/, όταν το ζητούμενο είναι οι μικροί χρόνοι θέρμανσης και οι υψηλές θερμοκρασίες χρήσης. Μεγ. θερμ. 300 C Θέρμανση από δύο πλευρές Θερμαντικά στοιχεία επάνω σε φέροντες σωλήνες για ελεύθερη ακτινοβόληση θερμότητας και μεγάλη διάρκεια ζωής Μόνωση πολλαπλών στρώσεων με ανθεκτικές, ελαφρές πυρίμαχες πλίνθους στο θάλαμο του κλιβάνου Περίβλημα από φύλλα ανοξείδωτου χάλυβα Περίβλημα διπλού τοιχώματος για χαμηλές εξωτερικές θερμοκρασίες και σταθερότητα Προαιρετικά με πτυσσόμενη θύρα (L), που μπορεί να χρησιμοποιηθεί και ως επιφάνεια εργασίας ή, χωρίς πρόσθετη επιβάρυνση, με ανυψούμενη θύρα (LT), με τη θερμή πλευρά στραμμένη αντίθετα προς το χρήστη Ρυθμιζόμενο στόμιο προσαγωγής αέρα στη θύρα Στόμιο απαγωγής αέρα στην οπίσθια πλευρά του κλιβάνου Σχεδόν αθόρυβη λειτουργία θέρμανσης με ρελέ ημιαγωγού Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Πρόσθετος εξοπλισμός Αγωγός εξαερισμού, αγωγός εξαερισμού με ανεμιστήρα ή καταλύτη Ελεγκτής υπερθέρμανσης με ρυθμιζόμενη θερμοκρασία απενεργοποίησης για θερμική προστασία κλάσης 2 σύμφωνα με το EN , ως προστασία υπερθέρμανσης για τον κλίβανο και το φορτίο Σύνδεση προστατευτικού αερίου για καθαρισμό της κλιβάνου με μη αναφλέξιμο προστατευτικό ή αντιδραστικό αέριο Χειροκίνητο ή αυτόματο σύστημα παροχής αερίου Ματάκι στην πόρτα του κλιβάνου Περαιτέρω εξοπλισμός βλέπε Σελίδα 4 Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε Σελίδα 75 Μοντέλο Μεγ. θερμ. Εσωτερικές διαστάσεις σε mm Όγκος Εξωτερικές διαστάσεις 3 σε mm Ισχύς τροφοδοσίας Ηλεκτρική Βάρος Λεπτά έως μεγ. C Πλ. β υ σε L Πλ. β υ kw σύνδεση* σε kg θερμ. 2 L, LT 5/ ,4 μονοφασική L, LT 9/ ,0 μονοφασική L, LT 5/ ,5 μονοφασική Σμπεριλαμβανομένης ανοικτής ανυψούμενης θύρας (μοντέλα LT) 2 Σε τάση σύνδεσης 230 V /N/PE ή 400 V 3/N/PE *Για οδηγίες σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 3 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. Θάλαμος κλιβάνου με υψηλής ποιότητας μόνωση από ελαφρές πυρίμαχες πλίνθους Ελεγκτής υπερθέρμανσης 7

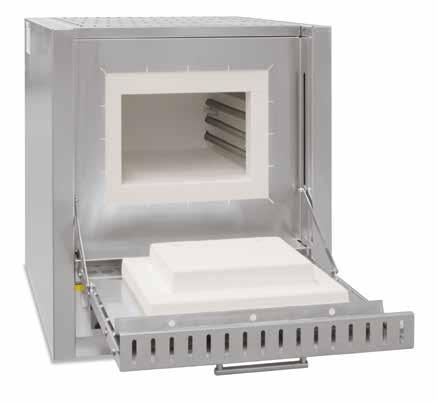

8 Μουφλοκάμινος έως 400 C Μουφλοκάμινος L 9/4 Μουφλοκάμινος L 5/4 Χαρακτηρίζονται για την εξαιρετική επεξεργασία, τον μοντέρνο σχεδιασμό και τον υψηλό βαθμό αξιοπιστίας. Μέσω των στοιχείων που εκπέμπουν τα οποία επικολλώνται σε σωλήνες στήριξης και είναι ελεύθερα μέσα στον θάλαμο κλιβάνου, αυτοί οι μουφλοκάμινοι επιτυγχάνουν ιδιαίτερα σύντομους χρόνους θέρμανσης και μπορούν να χρησιμοποιηθούν για μέγιστη θερμοκρασία έως 400 C. Επομένως, αυτοί οι μουφλοκάμινοι αποτελούν μια ενδιαφέρουσα εναλλακτική στην γνωστά μοντέλα L(T)../. όταν χρειάζονται ιδιαίτερα σύντομοι χρόνοι θέρμανσης ή υψηλότερη θερμοκρασία εφαρμογής. Ελεγκτής υπερθέρμανσης Μέγ. θερμ. 400 C Θέρμανση από τις δύο πλευρές Τα θερμαντικά στοιχεία στους σωλήνες στήριξης εξασφαλίζουν δωρεάν θερμότητα και μεγάλη διάρκεια ζωής Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Περίβλημα διπλού τοιχώματος για χαμηλές εξωτερικές θερμοκρασίες και μεγάλη σταθερότητα Ρυθμιζόμενο στόμιο προσαγωγής αέρα στη θύρα Στόμιο απαγωγής αέρα στην οπίσθια πλευρά του κλιβάνου Σχεδόν αθόρυβη λειτουργία θέρμανσης με ρελέ ημιαγωγού Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Πρόσθετος εξοπλισμός Αγωγός εξαερισμού, αγωγός εξαερισμού με ανεμιστήρα ή καταλύτη Ελεγκτής υπερθέρμανσης με ρυθμιζόμενη θερμοκρασία απενεργοποίησης για θερμική προστασία κλάσης 2 σύμφωνα με το EN , ως προστασία υπερθέρμανσης για τον κλίβανο και το φορτίο Σύνδεση προστατευτικού αερίου για έκπλυση του κλιβάνου με άφλεκτα αέρια προστασίας ή αντίδρασης (δεν είναι δυνατός ο συνδυασμός με αγωγό εξαερισμού, αγωγό εξαερισμού με ανεμιστήρα ή καταλύτη) Χειροκίνητο ή αυτόματο σύστημα παροχής αερίου Περαιτέρω εξοπλισμός βλέπε Σελίδα 4 Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε σελίδα 75 8 Σύστημα έγχυσης αερίου για άφλεκτο αέριο προστασίας ή αντίδρασης με βαλβίδα απομόνωσης και μετρητή παροχής με βαλβίδα ρύθμισης, προαιρετικά με μαγνητική βαλβίδα Μοντέλο Μέγ. θερμ. Εσωτερικές διαστάσεις σε mm Όγκοι Εξωτερικές διαστάσεις 4 σε mm Ισχύς τροφοδοσίας Ηλεκτρική σύνδεση* Βάρος Λεπτά μέχρι μεγ. C 2 b t h σε l B T H kw σε kg θερμ. 3 L, LT 5/ ,5 μονοφασική L, LT 9/ ,0 μονοφασική L, LT 5/ ,5 μονοφασική Συμπεριλαμβανομένης ανοικτής ανυψούμενης θύρας *Για οδηγίες σχετικά με την τάση σύνδεσης βλέπε σελίδα 73 2 Προτεινόμενη θερμοκρασία για μεγαλύτερους χρόνους διατήρησης σταθερής θερμοκρασίας 300 C 3 Για σύνδεση σε 230 V /N/PE ή 400 V 3/N/PE 4 Οι εξωτερικές διαστάσεις ποικίλλουν σε μοντέλο με επιπλέον εξοπλισμό. Διαστάσεις κατόπιν παραγγελίας.

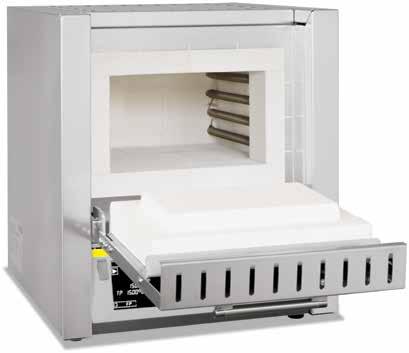

9 Μουφλοκάμινοι με ενσωματωμένα θερμαντικά στοιχεία στον κεραμικό εσωτερικό θάλαμο L 9//SKM Η μουφλοκάμινος L 9//SKM προτείνεται ιδιαίτερα σε εσάς που χειρίζεστε διαβρωτικές ουσίες. Ο κλίβανος διαθέτει κεραμικό εσωτερικό θάλαμο με ενσωματωμένη θέρμανση σε 4 πλευρές. Συνδυάζει ομοιομορφία θερμοκρασίας με καλή προστασία των θερμαντικών στοιχείων σε περιβάλλον διαβρωτικών αερίων. Διαθέτει λείο, σχεδόν ελεύθερο από σκόνη εσωτερικό θάλαμο (θύρα κλιβάνου με μόνωση από ινώδες υλικό), ένα ποιοτικό χαρακτηριστικό με ιδιαίτερη σημασία σε ορισμένες διαδικασίες αποτέφρωσης. Μεγ. θερμ. 00 C Θέρμανση του εσωτερικού θαλάμου από 4 πλευρές Κεραμικός εσωτερικός θάλαμος, υψηλής αντοχής σε διαβρωτικά αέρια και ατμούς Περίβλημα διπλού τοιχώματος από φύλλα ανοξείδωτου χάλυβα Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Προαιρετικά με πτυσσόμενη θύρα (L), που μπορεί να χρησιμοποιηθεί και ως επιφάνεια εργασίας, ή χωρίς πρόσθετη επιβάρυνση με ανυψούμενη θύρα (LT), η θερμή πλευρά της οποίας είναι στραμμένη αντίθετα προς το χρήστη Ρυθμιζόμενο στόμιο προσαγωγής αέρα στη θύρα Στόμιο απαγωγής αέρα στην οπίσθια πλευρά του φούρνου Σχεδόν αθόρυβη λειτουργία θέρμανσης με ρελέ ημιαγωγού Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Πρόσθετος εξοπλισμός Αγωγός εξαερισμού, αγωγός εξαερισμού με ανεμιστήρα ή καταλύτη Ελεγκτής υπερθέρμανσης με ρυθμιζόμενη θερμοκρασία απενεργοποίησης για θερμική προστασία κλάσης 2 σύμφωνα με το EN , ως προστασία υπερθέρμανσης για τον κλίβανο και το φορτίο Σύνδεση προστατευτικού αερίου για καθαρισμό της κλιβάνου με μη αναφλέξιμο προστατευτικό ή αντιδραστικό αέριο Χειροκίνητο ή αυτόματο σύστημα παροχής αερίου Ματάκι στην πόρτα του κλιβάνου Περαιτέρω εξοπλισμός βλέπε Σελίδα 4 Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε Σελίδα 75 Σύστημα παροχής αερίου για μη αναφλέξιμα προστατευτικά ή αντιδραστικά αέρια με βάνα φραγής και μετρητή ροής με βάνα ρύθμισης, έτοιμο με σωλήνες προαιρετικά με μαγνητική βαλβίδα Θέρμανση του εσωτερικού θαλάμου από 4 πλευρές Μοντέλο Μεγ. θερμ. Εσωτερικές διαστάσεις σε mm Όγκος Εξωτερικές διαστάσεις 3 σε mm Ισχύς τροφοδοσίας Ηλεκτρική Βάρος Λεπτά έως μεγ. C Πλ. β υ σε L Πλ. β υ kw σύνδεση* σε kg θερμ. 2 L 9//SKM ,4 μονοφασική LT 9//SKM ,4 μονοφασική Συμπεριλαμβανομένης ανοικτής ανυψούμενης θύρας *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 Σε τάση σύνδεσης 230 V /N/PE ή 400 V 3/N/PE 3 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. Ελεγκτής υπερθέρμανσης 9

10 Κλίβανοι αποτέφρωσης με πτυσσόμενη ή ανυψούμενη θύρα Απαγόμενος αέρας Εσωτερικός θάλαμος από ινώδες υλικό Προσαγόμενος αέρας Προθέρμανση αέρα Θερμαντική πλάκα Αρχή εισόδου/εξόδου αέρα σε αποτεφρωτήρες Κλίβανος αποτέφρωσης LV 3/ Οι κλίβανοι αποτέφρωσης LV 3/ - LVT 5/ προορίζονται ειδικά για εργασίες αποτέφρωσης στο εργαστήριο. Χάρις σε ένα ειδικό σύστημα εισόδου/εξόδου αέρα, ο αέρας αντικαθίσταται πάνω από 6 φορές ανά λεπτό. Κατά την είσοδό του, ο αέρας προθερμαίνεται για ομοιομορφία θερμοκρασίας. Ματάκι στην πόρτα του κλιβάνου σαν πρόσθετος εξοπλισμός Μεγ. θερμ. 00 C Θέρμανση από δύο πλευρές Κεραμικές θερμαντικές πλάκες με ενσωματωμένο θερμαντικό σύρμα, με προστασία από πιτσίλισμα και καυσαέρια, εύκολη αντικατάσταση Αντικατάσταση αέρα >6 φορές ανά λεπτό Προθέρμανση του εισερχόμενου αέρα για θερμοκρασιακή ομοιομορφία. Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Περίβλημα από φύλλα ανοξείδωτου χάλυβα Περίβλημα διπλού τοιχώματος για χαμηλές εξωτερικές θερμοκρασίες και σταθερότητα Προαιρετικά με πτυσσόμενη θύρα (LV), που μπορεί να χρησιμοποιηθεί και ως επιφάνεια εργασίας, ή χωρίς πρόσθετη επιβάρυνση με ανυψούμενη θύρα (LVT), η θερμή πλευρά της οποίας είναι στραμμένη αντίθετα προς το χειριστή Σχεδόν αθόρυβη λειτουργία θέρμανσης με ρελέ ημιαγωγού Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 0

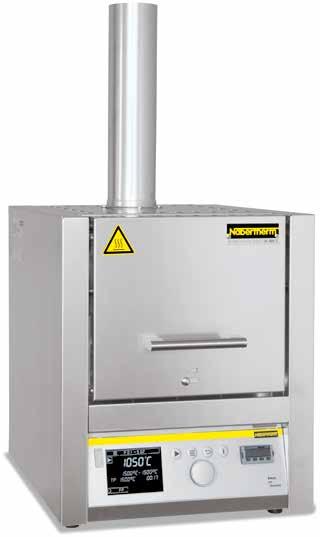

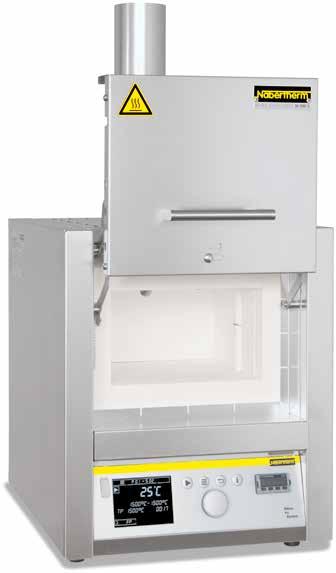

11 Κλίβανος αποτέφρωσης LVT 5/ Κλίβανος αποτέφρωσης LVT 9/ Πρόσθετος εξοπλισμός Ελεγκτής υπερθέρμανσης με ρυθμιζόμενη θερμοκρασία απενεργοποίησης για θερμική προστασία κλάσης 2 σύμφωνα με το EN ως προστασία υπερθέρμανσης για τον κλίβανο και το φορτίο Ματάκι στην πόρτα του κλιβάνου Περαιτέρω εξοπλισμός βλέπε Σελίδα 4 Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε Σελίδα 75 Μοντέλο Πτυσσόμενη Μεγ. θερμ. Εσωτερικές διαστάσεις σε mm Όγκος Εξωτερικές διαστάσεις 3 σε mm Ισχύς τροφοδοσίας Ηλεκτρική Βάρος Λεπτά έως μεγ. θύρα C Πλ. β υ σε L Πλ. β υ kw σύνδεση* σε kg θερμ. 2 LV 3/ ,2 μονοφασική LV 5/ ,4 μονοφασική LV 9/ ,0 μονοφασική LV 5/ ,5 μονοφασική Ελεγκτής υπερθέρμανσης Μοντέλο Μεγ. Εσωτερικές διαστάσεις Όγκος Εξωτερικές διαστάσεις Ισχύς Ηλεκτρική Βάρος Λεπτά Ανυψούμενη θερμ. σε mm σε mm τροφοδοσίας έως μεγ. θύρα C Πλ. β υ σε L Πλ. β υ kw σύνδεση* σε kg θερμ. 2 LVT 3/ ,2 μονοφασική LVT 5/ ,4 μονοφασική LVT 9/ ,0 μονοφασική LVT5/ ,5 μονοφασική Σμπεριλαμβανομένου αγωγού εξαερισμού (Ø 80 mm) *Για οδηγίες σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 72 2 Σε τάση σύνδεσης 230 V /N/PE ή 400 V 3/N/PE 3 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος.

12 Κλίβανοι αποτέφρωσης με ενσωματωμένο καθαρισμό απαερίων Ο κλίβανος αποτέφρωσης L... / BO είναι ειδικά σχεδιασμένος για διαδικασίες όπου πρέπει να αποτεφρωθούν μεγαλύτερες ποσότητες δείγματος. Περιοχές εφαρμογής είναι π.χ. η αποτέφρωση τροφίμων, ο θερμικός καθαρισμός καλουπιών έγχυσης ή ο καθορισμός των απωλειών καύσης. Μια άλλη εφαρμογή είναι ο διαχωρισμός κεραμικών προϊόντων, π.χ. μετά την κατασκευή πρόσθετων. Οι κλίβανοι αποτέφρωσης διαθέτουν σύστημα παθητικής ασφάλειας και ενσωματωμένη μετεπεξεργασία καυσαερίων. Με τον ανεμιστήρα εξαγωγής αναρροφώνται τα καυσαέρια εκτός κλιβάνου και ταυτόχρονα εισέρχεται φρέσκος αέρας στην ατμόσφαιρα του κλιβάνου, έτσι ώστε να είναι πάντα διαθέσιμο αρκετό οξυγόνο για τη διαδικασία αποτέφρωσης. Ο εισερχόμενος αέρας διοχετεύεται στη θέρμανση του κλιβάνου και τον προθερμαίνει, έτσι ώστε να εξασφαλίζεται καλή θερμοκρασιακή ομοιομορφία. Τα απαέρια που προκύπτουν κατευθύνονται έξω από τον θάλαμο του κλιβάνου στην ενσωματωμένη θερμική μετάκαυση, όπου μετακαίγονται και καθαρίζονται με καταλύτη. Αμέσως μετά τη διαδικασία αποτέφρωσης (έως μέγ. 600 C) μπορεί να ακολουθήσει η διαδικασία παρακολούθησης έως μέγ. 00 C. Κλίβανος αποτέφρωσης L 40/ BO Μέγ. θερμ. 600 C για τη διαδικασία αποτέφρωσης Μέγ. θερμ 00 C για τη διαδικασία παρακολούθησης Θέρμανση από τρεις πλευρές (δύο πλευρές και το κάτω μέρος) Κεραμικές θερμαντικές πλάκες με ενσωματωμένο σύρμα θέρμανσης Περίβλημα διπλού τοιχώματος από φύλλα ανοξείδωτου χάλυβα για χαμηλές εξωτερικές θερμοκρασίες και μεγάλη σταθερότητα Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Δίσκος συγκράτησης από χάλυβα για την προστασία του δαπέδου του κλιβάνου Κλείσιμο της πόρτας του κλιβάνου υποστηριζόμενο από ελατήρια (πτυσσόμενη πόρτα) με μηχανικό κλείδωμα κατά του ακούσιου ανοίγματος Θερμική/καταλυτική μετάκαυση σε αγωγό εξαγωγής αέρα, θερμοκρασία κλιβάνου σε λειτουργία έως 600 C Η ρύθμιση της θερμοκρασίας μετάκαυσης μπορεί να οριστεί έως 850 C. Παρακολουθούμενη εξάτμιση Προθέρμανση της παροχής αέρα μέσω της πλάκας θέρμανσης δαπέδου Ελεγκτής υπερθέρμανσης με ρυθμιζόμενη απενεργοποίηση της θερμοκρασίας για θερμική προστασία κλάσης 2 σύμφωνα με το πρότυπο EN , ως προστασία υπερθέρμανσης για τον κλίβανο και το φορτίο Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για ελεγκτή Nabertherm: Εγγραφή δεδομένων διαδικασίας με στικάκι USB Για την περιγραφή της ρύθμισης βλέπε σελίδα 72 Μοντέλο Πρόσθετος εξοπλισμός Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε σελίδα 75 Μέγ. θερμ. Εσωτερικές διαστάσεις σε mm Όγκοι Εξωτερικές διαστάσεις 2 σε mm Μεγ. Βάρος πλήρωσης υδρογονανθράκων Μέγιστος ρυθμός εξάτμισης Ισχύς Ηλεκτρική τροφοδοσίας C b t h σε l B T H σε g g/min kw σύνδεση* σε kg L 9/ BO ,0 7,0 τριφασική 60 L 24/ BO ,0 9,0 τριφασική 90 L 40/ BO ,5,5 τριφασική 0 συμπ. Σωλήνας εξαγωγής (Ø 80 mm) *Για οδηγίες σχετικά με την τάση παροχής βλέπε σελίδα 73 2 Οι εξωτερικές διαστάσεις ποικίλλουν σε μοντέλο με επιπλέον εξοπλισμό. Διαστάσεις κατόπιν παραγγελίας. Βάρος 2

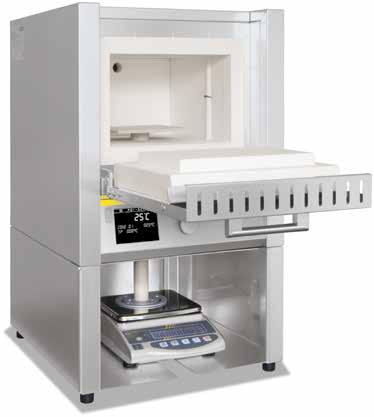

13 Κλίβανοι με ζυγαριά και λογισμικό μέτρησης απωλειών καύσης Οι κλίβανοι με ενσωματωμένη ζυγαριά ακριβείας και λογισμικό έχουν σχεδιαστεί ειδικά για τη μέτρηση των απωλειών καύσης στο εργαστήριο. Η μέτρηση των απωλειών καύσης χρησιμοποιείται κυρίως στην ανάλυση λάσπης επεξεργασίας λυμάτων και οικιακών απορριμμάτων, αλλά και σε πληθώρα τεχνικών διαδικασιών για την αξιολόγηση αποτελεσμάτων. Η διαφορά μεταξύ του αρχικού ολικού βάρους και του κατάλοιπου της καύσης αποτελεί την απώλεια καύσης. Κατά τη διάρκεια της διαδικασίας, το παρεχόμενο λογισμικό μετρά τόσο τη θερμοκρασία όσο και τις αλλαγές βάρους του φορτίου. Μεγ. θερμ. 00 C ή 200 C Θέρμανση από δύο πλευρές Κεραμικές θερμαντικές πλάκες με ενσωματωμένο θερμαντικό σύρμα, με προστασία από πιτσίλισμα και καυσαέρια, Εύκολη αντικατάσταση Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Περίβλημα διπλού τοιχώματος από φύλλα ανοξείδωτου χάλυβα Προαιρετικά με πτυσσόμενη θύρα (L), που μπορεί να χρησιμοποιηθεί και ως επιφάνεια εργασίας, ή χωρίς πρόσθετη επιβάρυνση με ανυψούμενη θύρα (LT), η θερμή πλευρά της οποίας είναι στραμμένη αντίθετα προς το χρήστη Ρυθμιζόμενο στόμιο προσαγωγής αέρα στη θύρα Στόμιο απαγωγής αέρα στην οπίσθια πλευρά του κλιβάνου Σχεδόν αθόρυβη λειτουργία θέρμανσης με ρελέ ημιαγωγού Στη συσκευασία παράδοσης περιλαμβάνονται: βάση στήριξης, κεραμικό έμβολο με πλάκα έδρασης στον εσωτερικό χώρο του κλιβάνου, ζυγαριά ακριβείας και πακέτο λογισμικού 4 ζυγαριές, διαθέσιμες για διαφορετικά μέγιστα βάρη και εύρη διαβαθμίσεων Έλεγχος και τεκμηρίωση για θερμοκρασία και απώλεια στη διαπύρωση σχετικά με το πακέτο λογισμικού VCD για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε σελίδα 75 Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Κλίβανος ζύγισης L 9//SW Πρόσθετος εξοπλισμός Αγωγός εξαερισμού, αγωγός εξαερισμού με ανεμιστήρα ή καταλύτη Ελεγκτής υπερθέρμανσης με ρυθμιζόμενη θερμοκρασία απενεργοποίησης για θερμική προστασία κλάσης 2 σύμφωνα με το EN , ως προστασία υπερθέρμανσης για τον κλίβανο και το φορτίο Ματάκι στην πόρτα του κλιβάνου Περαιτέρω εξοπλισμός βλέπε Σελίδα 4 4 ζυγαριές, διαθέσιμες για διαφορετικά μέγιστα βάρη και εύρη διαβαθμίσεων Μοντέλο Πτυσσόμενη Μεγ. θερμ. Εσωτερικές διαστάσεις σε mm Όγκος Εξωτερικές διαστάσεις 3 σε mm Ισχύς τροφοδοσίας Ηλεκτρική Βάρος Λεπτά έως μεγ. θύρα C Πλ. β υ σε L Πλ. β υ kw σύνδεση* σε kg θερμ. 2 L 9//SW ,0 μονοφασική L 9/2/SW ,0 μονοφασική Μοντέλο Ανυψούμενη Μεγ. θερμ. Εσωτερικές διαστάσεις σε mm Όγκος Εξωτερικές διαστάσεις 3 σε mm Ισχύς τροφοδοσίας Ηλεκτρική Βάρος Λεπτά έως μεγ. θύρα C Πλ. β υ σε L Πλ. β υ kw σύνδεση* σε kg θερμ. 2 LT 9//SW ,0 μονοφασική LT 9/2/SW ,0 μονοφασική Συμπεριλαμβανομένης ανοικτής ανυψούμενης θύρας *Για οδηγίες σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 Σε τάση σύνδεσης 230 V /N/PE ή 400 V 3/N/PE 3 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. Ζυγαριά Αναγνωσιμότητα Εύρος ζύγισης Βάρος εμβόλου Τιμή βαθμονόμησης Ελάχιστο φορτίο Μοντέλο σε g σε g σε g σε g σε g EW , με το έμβολο 850 0, 0,5 EW , με το έμβολο 850 0, 0,5 EW , με το έμβολο 850 -,0 EW , με το έμβολο 850,0 5,0 Ελεγκτής υπερθέρμανσης Λογισμικό καταγραφής της καμπύλης θερμοκρασίας και των απωλειών καύσης σε PC 3

14 Συστήματα απαγωγής αερίων/εξαρτήματα Κωδ. προϊόντος: Κωδ. προϊόντος: Κωδ. προϊόντος: Αγωγός εξαερισμού για σύνδεση σε σωλήνα εξόδου αέρα. Αγωγός εξαερισμού με ανεμιστήρα, για αποτελεσματικότερη απομάκρυνση των καυσαερίων από το κλίβανο. Ο ελεγκτής B400 - P480, δύναται να χρησιμοποιηθεί για τον αυτόματο έλεγχο της κυκλοφορίας του αέρα (δεν διατίθεται για το μοντέλο L(T)5.., L /2, LE /, LE 2/).* *Υπόδειξη: Σε περίπτωση χρήσης άλλων ελεγκτών πρέπει να παραγγελθεί επιπλέον ένα καλώδιο προσαρμογής για σύνδεση σε χωριστή πρίζα. Η συσκευή ενεργοποιείται με τη σύνδεση. Πυρσός μετάκαυσης δημιουργούμενων απαερίων. Ο πυρσός θερμαίνεται με αέριο και λειτουργεί με προπάνιο. Συνιστάται για διεργασίες στις οποίες δεν μπορεί να χρησιμοποιηθεί καταλύτης. Κωδ. προϊόντος: (Δοχεία φορτίων) (Καπάκια) Ορθογώνια δοχεία φορτίων για κλιβάνους LHTC και LHT, Tmax 600 C Για τη βέλτιστη αξιοποίηση του θαλάμου του κλιβάνου, το προϊόν τοποθετείται σε κεραμικά δοχεία φορτίων. Έως τρία δοχεία φορτίων μπορούν να στοιβαχτούν στους κλιβάνους. Τα δοχεία φορτίων φέρουν σχισμές για καλύτερη κυκλοφορία του αέρα. Το επάνω κέλυφος κλείνει με καπάκι από κεραμικό υλικό. Καταλυτικός μετατροπέας με ανεμιστήρα για την απομάκρυνση των οργανικών ενώσεων από τον αέρα εξαγωγής.οι οργανικές ενώσεις οξειδώνονται καταλυτικά στους 600 C περίπου, διασπώνται σε διοξείδιο του άνθρακα και υδρατμό. Κατ αυτόν τον τρόπο εξουδετερώνονται οι δυσάρεστες οσμές. Οι ελεγκτές B400 - P480 μπορούν να χρησιμοποιηθούν για την αυτόματη ενεργοποίηση του καταλυτικού μετατροπέα (όχι για τα μοντέλα L(T) 5..., L /2, LE /, LE 2/).* Κωδ. προϊόντος: (Λεκάνη πυροσυσσωμάτωσης) (Αποστάτης) Στρογγυλά δοχεία φορτίων (Ø 5 mm) για κλιβάνους LHT/LB, Tmax 650 C Αυτά τα δοχεία φορτίων είναι σχεδιασμένα για τους κλιβάνους LHT/LB. Το προϊόν τοποθετείται στα δοχεία φορτίων. Για τη βέλτιστη αξιοποίηση του θαλάμου του κλιβάνου παρέχεται η δυνατότητα τοποθέτησης έως τριών δοχείων φορτίων, το ένα επάνω στο άλλο. Για την προστασία των κλιβάνων και την άνετη φόρτωσή τους, διατίθενται διαφορετικές επίπεδες βάσεις και λεκάνες συλλογής. Για τα μοντέλα L, LT, LE, LV και LVT βλέπε Σελίδα 4-3. Ραβδωτή κεραμική πλάκα, Tmax 200 C Κεραμική λεκάνη συλλογής, Tmax 300 C Χαλύβδινη λεκάνη συλλογής, Tmax 00 C Για τα μοντέλα Ραβδωτή κεραμική πλάκα Κεραμική λεκάνη συλλογής Χαλύβδινη λεκάνη συλλογής (Υλικό.4828) Κωδ. προϊόντος Διαστάσεις σε mm Κωδ. προϊόντος Διαστάσεις σε mm Κωδ. προϊόντος Διαστάσεις σε mm L, LE x 90 x 2, x 00 x 20 LE x 0 x 2, x 60 x x 70 x 20 L 3, LT 3, LV 3, LVT x 40 x 2, x 40 x x 40 x 20 LE 6, L 5, LT 5, LV 5, LVT x 70 x 2, x 70 x x 70 x 20 L 9, LT 9, LV 9, LVT 9, N x 220 x 2, x 220 x x 220 x 20 LE x 290 x 2, x 290 x 20 L 5, LT 5, LV 5, LVT 5, N x 220 x 2, x 330 x 20 L 24, LT x 270 x 2, x 340 x 20 L 40, LT x 30 x 2, x 490 x 20 Πυρίμαχα γάντια για την προστασία του χρήστη κατά τη φόρτωση ή την εξαγωγή καυτών φορτίων, ανθεκτικά έως 650 C ή 700 C. Κωδ. προϊόντος: Κωδ. προϊόντος: Κωδ. προϊόντος: (300 mm) (500 mm) Γάντια, μεγ. θερμοκρασία 650 C Γάντια, μεγ. θερμοκρασία 700 C Διάφορες λαβίδες για την άνετη φόρτωση και εκκένωση του κλιβάνου 4

15 Κλίβανοι προσδιορισμού περιεκτικότητας στοιχείων Κλίβανος προσδιορισμού N 25/3 CUP Για προσδιορισμούς περιεκτικότητας δειγμάτων ευγενών μετάλλων και διαδικασίες αποτέφρωσης, όπου η μόνωση και η θέρμανση θα πρέπει να προστατεύονται από τα εκλυόμενα αέρια και τους ατμούς, η λύση είναι οι θολωτοί κλίβανοι. Το εσωτερικό του κλιβάνου αποτελεί ένας κεραμικό θάλαμος, που αντικαθίσταται άνετα. Ο θολωτός κλίβανος είναι εξοπλισμένος με ενσωματωμένο απορροφητήρα επάνω από την πόρτα του κλιβάνου για σύνδεση στην απορρόφηση. Θέρμανση του εσωτερικού θαλάμου από 4 πλευρές (κλίβανος προσδιορισμού περιεκτικότητας στοιχείων τριών πλευρών N 25/3 CUP) Τα θερμαντικά στοιχεία και η μόνωση προστατεύονται από κεραμικό κάλυμμα Άνετη αντικατάσταση του εσωτερικού θαλάμου Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Η πόρτα να ανοίγεται όταν ο κλίβανος είναι ζεστός Υποδοχέας εργαλείων στον κλίβανο Αγωγός απαγωγής αερίων από ανοξείδωτο χάλυβα, πάνω από το άνοιγμα της θύρας για τη σύνδεση συστήματος εξαερισμού Περίβλημα διπλού τοιχώματος με ψύξη ανεμιστήρα για τη μείωση των εξωτερικών θερμοκρασιών Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Κλίβανος προσδιορισμού N 8/3 CUP με προαιρετική βάση σε κυλίνδρους N 4/3 CUP ως θολωτό καμίνι εργαστηρίου Πρόσθετος εξοπλισμός Τοποθετημένο σε κυλίνδρους (δεν διατίθεται για τον κλίβανο προσδιορισμού περιεκτικότητας στοιχείων N 4/3 CUP) Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε Σελίδα 75 Φρεατώδης φούρνος με κυλιόμενο κάλυμμα Για μεγαλύτερα φορτία προσφέρουμε τους κλιβάνους φρεατίου ως θολωτούς κλιβάνους Μοντέλο Μεγ. θερμ. Εσωτερικές διαστάσεις σε mm Όγκος Εξωτερικές διαστάσεις 3 σε mm Ισχύς τροφοδοσίας Ηλεκτρική Βάρος C Πλ. β υ σε L Πλ. β υ kw σύνδεση* σε kg N 4/3 CUP , μονοφασική 65 N 8/3 CUP , τριφασική 50 N 25/3 CUP , τριφασική 280 Συν 50 mm για τoν αγωγό απαγωγής αερίων *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 Συν 200 mm για τoν αγωγό απαγωγής αερίων 3 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. Φρεατώδης φούρνος S 73/HS επί παραγγελία με κυλιόμενο κάλυμμα 5

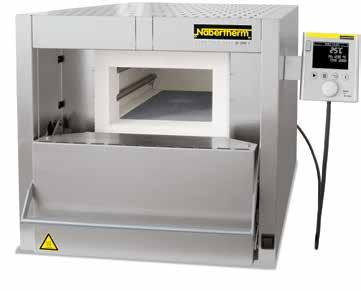

16 Κλίβανοι υψηλής θερμοκρασίας για ανόπτηση, σκλήρυνση, συγκόλλησης Κλίβανος με θάλαμο N 6/H Κλίβανος με θάλαμο N 7/H ως επιτραπέζιο μοντέλο Για να ανταπεξέλθει ο κλίβανος στη σκληρή χρήση π.χ. κατά τη θερμική κατεργασία μετάλλων, θα πρέπει ναι διαθέτει να διαθέτει ανθεκτική μόνωση από ελαφρές, πυρίμαχες πλίνθους. Ο σχεδιασμός των κλιβάνων με θάλαμο N 7/H - N 87/H είναι ιδανικός για τις συγκεκριμένες περιπτώσεις. Πληθώρα εξαρτημάτων παρέχουν τη δυνατότητα αναβάθμισης των κλιβάνων, π.χ. δοχεία ανόπτησης για λειτουργία με προστατευτικό αέριο, μεταφορείς με ράουλα ή σταθμοί ψύξης με λουτρό απότομης ψύξης. Έτσι σας παρέχεται η δυνατότητα πραγματοποίησης απαιτητικών εφαρμογών, όπως π.χ. ανόπτηση τιτανίου σε ιατρικές εφαρμογές χωρίς τη χρήση ακριβών και πολύπλοκων συστημάτων ανόπτησης. Εργασία με δοχείο αερίου για ατμόσφαιρα προστατευτικού αερίου με τη βοήθεια αμαξιδίου φόρτωσης 6 Μεγ. θερμ. 280 C Βαθύς θάλαμος κλιβάνου με τρίπλευρη θέρμανση (πλαγίως και από τη βάση) Θερμαντικά στοιχεία επάνω σε φέροντες σωλήνες για ελεύθερη ακτινοβόληση θερμότητας και μεγάλη διάρκεια ζωής Προστασία της θέρμανσης βάσης με πυρίμαχη πλάκα SiC Χαμηλή κατανάλωση ενέργειας μέσω πολυστρωματικής κατασκευής μόνωσης Στόμιο απαγωγής αέρα στα πλάγια του κλιβάνου με θάλαμο. Σε μοντέλα N 3/H και υψηλότερα το στόμιο βρίσκεται στην οπίσθια πλευρά του Περιέχει βάση που περιλαμβάνονται στην παράδοση, N 7/H - N 7/HR σχεδιαστεί ως πρότυπο επιτραπέζια Παράλληλα στρεφόμένη θύρα, που ανοίγει προς τα κάτω (προστασία από την ακτινοβολία θερμότητας της πόρτας) Κίνηση της θύρας μετριάστηκε μέσω Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Μοντέλο Μεγ. θερμ. Εσωτερικές διαστάσεις σε mm Όγκος Εξωτερικές διαστάσεις 3 σε mm Ισχύς τροφοδοσίας Ηλεκτρική Βάρος Λεπτά έως μεγ. C Πλ. β υ σε L Πλ. β υ kw σύνδεση* σε kg θερμ. 2 N 7/H ,0 μονοφασική N /H ,5 μονοφασική N /HR ,5 τριφασική N 7/HR ,4 τριφασική N 3/H ,0 τριφασική N 4/H ,0 τριφασική N 6/H ,0 τριφασική N 87/H ,0 τριφασική θέρμανση μόνο μεταξύ δύο φάσεων *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 σε τάση σύνδεσης 230 V /N/PE ή 400 V 3/N/PE 3 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος.

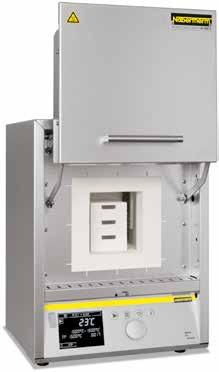

17 Αξεσουάρ για ανόπτηση, σκλήρυνση, συγκόλλησης Η μεγάλη γκάμα κλιβάνων με θάλαμο για ανόπτηση, σκλήρυνση και συγκόλληση μπορεί να προσαρμοσθεί στην δική σας εφαρμογή χάρη στην ευρεία παλέτα εξαρτημάτων. Ο εξοπλισμός που περιγράφεται παρακάτω αποτελεί μόνο ένα μικρό μέρος των διαθέσιμων προϊόντων. Για περισσότερες λεπτομέρειες ζητήστε τους καταλόγους μας για κλιβάνους θερμικής κατεργασίας και εξαρτήματα σκλήρυνσης! Κιβώτια ανόπτησης Κιβώτια ανόπτησης με ή χωρίς σύνδεση προστατευτικού αερίου έως 00 C, ακόμη και ειδικής κατασκευής (επί παραγγελία) για ψυχρή εκκένωση, π.χ. για την ανόπτηση μικρών τεμαχίων και χύμα προϊόντων Ασκός παροχής αέρα με υποδοχέα Ασκός παροχής αέρα με υποδοχέα και σύνδεση προστατευτικού αερίου για μοντέλα N 7/H έως N 87/H για ανόπτηση και σκλήρυνση προστατευτικού αερίου και απότομη ψύξη σε αέρα Δίσκοι φόρτωσης Δίσκοι φόρτωσης έως 00 C για την προστασία του πυθμένα του κλιβάνου για τα μοντέλα N 7/H έως N 87/H, με γωνίες σε τρεις πλευρές Λαβίδες σκλήρυνσης Λαβίδες σκλήρυνσης σε διαφορετικά σχήματα και μεγέθη για εργασίες ανόπτησης και σκλήρυνσης Φύλλο σκλήρυνσης Φύλλο σκλήρυνσης για την τύλιξη του φορτίου. Επιτρέπει ανόπτηση και σκλήρυνση χαλύβων έως 200 C, χωρίς οξείδωση Γάντια Πυρίμαχα γάντια έως 650 C ή 700 C για την προστασία του χρήστη κατά τη φόρτωση βλέπε Σελίδα 4 Ζητήστε τους καταλόγους μας για κλιβάνους και εξαρτήματα σκλήρυνσης! 7

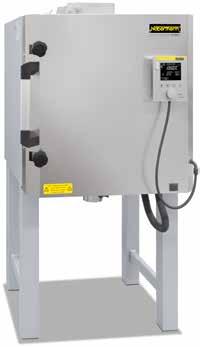

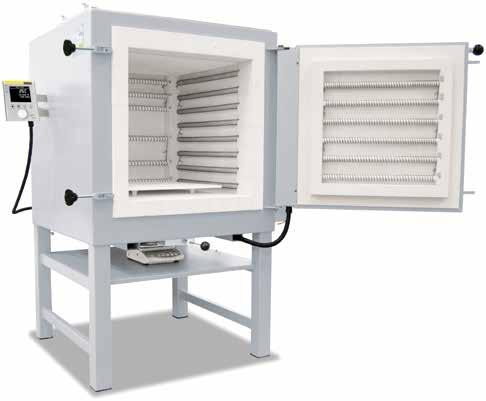

18 Κλίβανοι-θάλαμοι με μόνωση πλίνθων ή με ινώδη μόνωση Κλίβανος-θάλαμος LH 30/4 Έκδοση σαν μοντέλο LF για μικρότερους χρόνους θέρμανσης και ψύξης Σύστημα παροχής αερίου για μη αναφλέξιμα προστατευτικά ή αντιδραστικά αέρια με βάνα φραγής και μετρητή ροής με βάνα ρύθμισης, έτοιμο με σωλήνες προαιρετικά με μαγνητική βαλβίδα Κλίβανος-θάλαμος LH 26/2SW με διάταξη ζύγισης για μέτρηση των απωλειών καύσης Οι κλίβανοι-θάλαμοι LH 5/2 - LF 20/4 χρησιμοποιούνται πολλά χρόνια ως επαγγελματικοί κλίβανοι-θάλαμοι εργαστηρίων. Οι κλίβανοι διατίθενται με ανθεκτική μόνωση από ελαφρές πυρίμαχες πλίνθους (μοντέλα LH) ή με συνδυασμό μόνωσης από πυρίμαχες πλίνθους στις γωνίες και ελάχιστα θερμοσυσσωρευτικού, ταχείας ψύξης ινώδους υλικού (μοντέλα LF). Η μεγάλη ποικιλία πρόσθετου εξοπλισμού μπορεί να αναβαθμίσει αυτούς τους κλιβάνους-θαλάμους ειδικά για την απαιτούμενη εφαρμογή. Μεγ. θερμ. 200 C, 300 C ή 400 C Κατασκευή περιβλήματος διπλού τοιχώματος με εξαερισμό από πίσω, με χαμηλή θερμοκρασία του εξωτερικού τοίχου Υψηλός θάλαμος κλιβάνου με πεντάπλευρη θέρμανση από 5 πλευρές για άριστη θερμοκρασιακή ομοιομορφία Θερμαντικά στοιχεία επάνω σε φέροντες σωλήνες για ελεύθερη ακτινοβόληση θερμότητας και μεγάλη διάρκεια ζωής Ελεγκτής που αναρτάται στην πόρτα του κλιβάνου και αφαιρείται για εύκολη λειτουργία Προστασία της θέρμανσης του πυθμένα και επίπεδη βάση στοίβασης με πλάκα SiC στον πυθμένα του κλιβάνου Μοντέλα LH: Μόνωση πολλαπλών στρώσεων, χωρίς ινώδες υλικό, από ελαφρές, πυρίμαχες πλίνθους και ειδική οπίσθια μόνωση Μοντέλα LF: Υψηλής ποιότητας μη ταξινομημένη μόνωση ινώδους υλικού με ενσωματωμένες γωνιακές πλίνθους για μείωση των χρόνων ψύξης/θέρμανσης. Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Στεγανοποίηση θύρας πλίνθο σε πλίνθο, εφαρμοσμένη με το χέρι Υψηλές τιμές ισχύος για μικρούς χρόνους προθέρμανσης Αυτοφερόμενο τόξο για υψηλή σταθερότητα και την καλύτερη δυνατή προστασία από επικάθιση σκόνης Ταχεία ασφάλιση θύρας Απαγωγή αέρα μηχανοκίνητη Αδιαβάθμητα ρυθμιζόμενος ολισθητήρας προσαγωγής αέρα στον πυθμένα του κλιβάνου Συμπεριλαμβάνεται βάση στήριξης Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Πρόσθετος εξοπλισμός Παράλληλα αιωρούμενη θύρα. Ανοίγει σε κατεύθυνση αντίθετη από το χρήστη για την προστασία του κατά το άνοιγμα σε υψηλές θερμοκρασίες 8

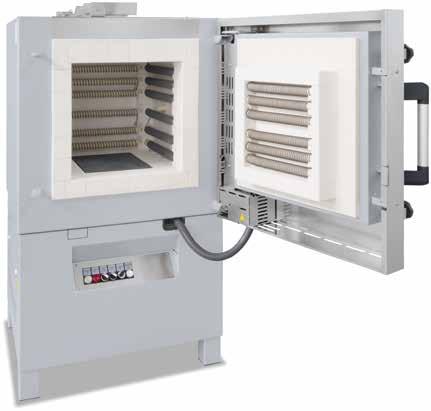

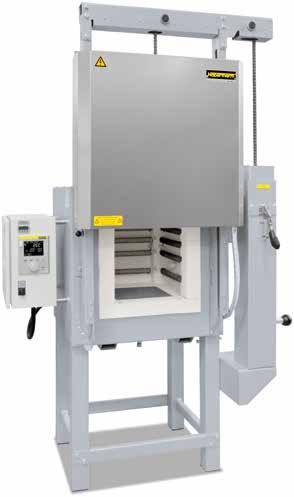

19 Φουρνοθάλαμος LF 60/4 με φυσητήρα καθαρού αέρα για την επιτάχυνση των χρόνων ψύξης Ανυψούμενη θύρα με ηλεκτρομηχανικό γραμμικό κινητήρα Ξεχωριστός επιτοίχιος ή επιδαπέδιος θάλαμος για τη μονάδα ελέγχου Ανεμιστήρας ψύξης για μείωση του χρόνου των κύκλων λειτουργίας Σύνδεση προστατευτικού αερίου για καθαρισμό της κλιβάνου με μη αναφλέξιμο προστατευτικό ή αντιδραστικό αέριο Χειροκίνητο ή αυτόματο σύστημα παροχής αερίου Διάταξη ζύγισης για καθορισμό των απωλειών καύσης Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD ή το Κέντρο Ελέγχου NCC της Nabertherm για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε σελίδα 75 Κλίβανος-θάλαμος LH 30/2 με χειροκίνητη ανυψούμενη θύρα Μοντέλο Μεγ. θερμ. Εσωτερικές διαστάσεις σε mm Όγκος Εξωτερικές διαστάσεις 2 σε mm Ισχύς τροφοδοσίας Ηλεκτρική Βάρος C Πλ. β h σε L Πλ. β H kw σύνδεση* σε kg LH 5/ ,0 τριφασική 70 LH 30/ ,0 τριφασική 200 LH 60/ ,0 τριφασική 300 LH 20/ ,0 τριφασική 40 LH 26/ ,0 τριφασική 450 LH 5/ ,0 τριφασική 70 LH 30/ ,0 τριφασική 200 LH 60/ ,0 τριφασική 300 LH 20/ ,0 τριφασική 40 LH 26/ ,0 τριφασική 460 LH 5/ ,0 τριφασική 70 LH 30/ ,0 τριφασική 200 LH 60/ ,0 τριφασική 300 LH 20/ ,0 τριφασική 40 LH 26/ ,0 τριφασική 470 LF 5/ ,0 τριφασική 50 LF 30/ ,0 τριφασική 80 LF 60/ ,0 τριφασική 270 LF 20/ ,0 τριφασική 370 LF 5/ ,0 τριφασική 50 LF 30/ ,0 τριφασική 80 LF 60/ ,0 τριφασική 270 LF 20/ ,0 τριφασική 370 θέρμανση μόνο μεταξύ δύο δύο φάσεων *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. Παράλληλα αιωρούμενη θύρα για άνοιγμα σε υψηλές θερμοκρασίες 9

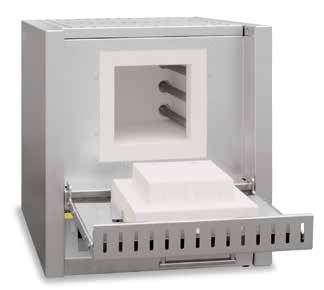

20 Κλίβανοι υψηλών θερμοκρασιών με θερμαντική αντίσταση από SiC έως 600 C Κλίβανος υψηλής θερμοκρασίας LHTC 08/6 Κλίβανος υψηλής θερμοκρασίας LHTCT 0/6 Αυτές οι εργαστηριακές μουφλοκάμινοι είναι διαθέσιμες για θερμοκρασίες έως 400 C, 500 C, 550 C ή 600 C. Η μεγάλη ανθεκτικότητα των ράβδων SiC σε περιοδική λειτουργία σε συνδυασμό με το μικρό χρόνο προθέρμανσης καθιστούν αυτούς τους κλιβάνους υψηλών θερμοκρασιών πολύτιμα εργαλεία γενικής χρήσης στο εργαστήριο. Χρόνοι θέρμανσης 40 λεπτών έως και 400 C δύναται να επιτευχθούν ανάλογα με το μοντέλο του κλιβάνου και τις συνθήκες λειτουργίας. Θάλαμος φούρνου με υψηλής ποιότητα ινώδες υλικό και θερμαντικές αντιστάσεις από SiC στις δύο πλευρές Δοχείο φορτίων με καπάκι Μεγ. θερμ. 400 C, 500 C, 550 C ή 600 C Θερμοκρασία λειτουργίας 500 C (για κλιβάνους υψηλών θερμοκρασιών LHTC../6), ενώ σε υψηλότερες θερμοκρασίες λειτουργίας θα πρέπει να αναμένεται μεγαλύτερη φθορά Περίβλημα διπλού τοιχώματος από δομικά φύλλα ανοξείδωτου χάλυβα με πρόσθετη ψύξη για χαμηλές εξωτερικές θερμοκρασίες Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Προαιρετικά με πτυσσόμενη θύρα (LHTC), που μπορεί να χρησιμοποιηθεί και ως επιφάνεια εργασίας, ή χωρίς πρόσθετη επιβάρυνση με ανυψούμενη θύρα (LHTCT), η θερμή πλευρά της οποίας είναι στραμμένη αντίθετα προς το χρήστη (κλίβανος υψηλής θερμοκρασίας LHTCT 0/6 μόνο με ανυψούμενη θύρα) Μονάδα ελέγχου με ρελέ ημιαγωγού, επιλεγμένου για τις απαιτήσεις των ράβδων SiC Εύκολη αντικατάσταση των θερμαντικών αντιστάσεων Ρυθμιζόμενη είσοδος αέρα, άνοιγμα απαγωγής αέρα στην οροφή Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Πρόσθετος εξοπλισμός Ελεγκτής υπερθέρμανσης με ρυθμιζόμενη θερμοκρασία απενεργοποίησης για θερμική προστασία κλάσης 2 σύμφωνα με το EN , ως προστασία υπερθέρμανσης για τον κλίβανο και το φορτίο Ορθογώνια στοιβαζόμενα δοχεία φορτίων για την τροφοδοσία σε μέχρι και τρία επίπεδα βλέπε Σελίδα 4 Καπάκι για το επάνω δοχείο φορτίου Χειροκίνητο και αυτόματο σύστημα παροχής αερίου Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε Σελίδα 75 Μοντέλο Μεγ. Εσωτερικές διαστάσεις Όγκος Εξωτερικές διαστάσεις 4 Ισχύς Ηλεκτρική Βάρος Λεπτά θερμ. σε mm σε mm τροφοδοσίας έως C Πλ. β υ σε L Πλ. β υ 2 kw σύνδεση* σε kg μεγ. θερμ. 3 LHTC(T) 03/ , ,0 τριφασική LHTC(T) 08/ , ,0 τριφασική LHTC(T) 03/ , ,0 τριφασική LHTC(T) 08/ , ,0 τριφασική Ελεγκτής υπερθέρμανσης LHTCT 0/ , ,5 μονοφασική 8 40 LHTC(T) 03/ , ,0 τριφασική LHTC(T) 08/ , ,0 τριφασική θέρμανση μόνο μεταξύ δύο φάσεων *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 Συν το πολύ 240 mm στο ανοικτό μοντέλο LHTCT 3 Σε τάση σύνδεσης 230 V /N/PE ή 400 V 3/N/PE 4 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος.

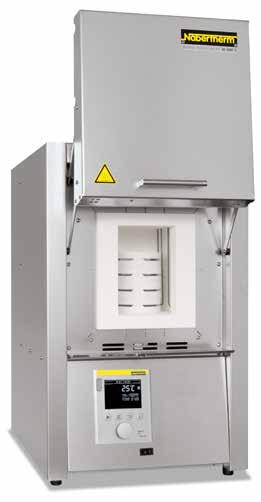

21 Κλίβανοι υψηλών θερμοκρασιών με θερμαντικά στοιχεία MoSi 2 έως 800 C Κλίβανος υψηλής θερμοκρασίας LHT 0/7 D Οι επιτραπέζιοι κλίβανοι υψηλών θερμοκρασιών σάς παρέχουν πολλά πλεονεκτήματα. Η άριστη επεξεργασία υλικών υψηλής ποιότητας σε συνδυασμό με τη μεγάλη τους ευχρηστία, τους καθιστούν πολύτιμα εργαλεία γενικής χρήσης στην έρευνα και το εργαστήριο. Ενδείκνυνται και για πυροσυσσωμάτωση τεχνικών κεραμικών, π.χ. οδοντιατρικές γέφυρες από οξείδιο του ζιρκονίου. Μεγ. θερμ. 600 C, 750 C ή 800 C Υψηλής ποιότητας θερμαντικά στοιχεία από molybdenum silicide Περίβλημα διπλού τοιχώματος από δομικά φύλλα ανοξείδωτου χάλυβα με πρόσθετη ψύξη για χαμηλές εξωτερικές θερμοκρασίες Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Έκδοση με εξοικονόμηση χώρου με ανυψούμενη θύρα που ανοίγει από επάνω Ρυθμιζόμενο στόμιο προσαγωγής αέρα Άνοιγμα απαγωγής αέρα στην οροφή Θερμοζεύγη τύπου B Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Κλίβανος υψηλής θερμοκρασίας LHT 03/7 D Πρόσθετος εξοπλισμός Ελεγκτής υπερθέρμανσης με ρυθμιζόμενη θερμοκρασία απενεργοποίησης για θερμική προστασία κλάσης 2 σύμφωνα με το EN , ως προστασία υπερθέρμανσης για τον κλίβανο και το φορτίο Ορθογώνια στοιβαζόμενα δοχεία φορτίων για την τροφοδοσία σε μέχρι και τρία επίπεδα βλέπε Σελίδα 4 Σύνδεση προστατευτικού αερίου για καθαρισμό της κλιβάνου με μη αναφλέξιμο προστατευτικό ή αντιδραστικό αέριο Χειροκίνητο και αυτόματο σύστημα παροχής αερίου Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε Σελίδα 75 Μοντέλο Μεγ. θερμ. Εσωτερικές διαστάσεις σε mm Όγκος Εξωτερικές διαστάσεις 4 σε mm Ισχύς τροφοδοσίας Ηλεκτρική Βάρος Λεπτά έως μεγ. C Πλ. β υ σε L Πλ. β υ 3 kw σύνδεση* σε kg θερμ. 2 LHT 02/ ,0 μονοφασική LHT 04/ ,2 τριφασική LHT 08/ ,0 τριφασική Δοχείο φορτίων με καπάκι LHT 0/7 D ,2 μονοφασική 28 0 LHT 03/7 D ,0 μονοφασική LHT 02/ ,0 μονοφασική LHT 04/ ,2 τριφασική LHT 08/ ,0 τριφασική LHT 02/ ,6 μονοφασική LHT 04/ ,2 τριφασική LHT 08/ ,0 τριφασική θέρμανση μόνο μεταξύ δύο φάσεων *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 Σε τάση σύνδεσης 230 V /N/PE ή 400 V 3/N/PE 3 Συμπεριλαμβανομένης ανοικτής ανυψούμενης θύρας 4 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. Ελεγκτής υπερθέρμανσης 2

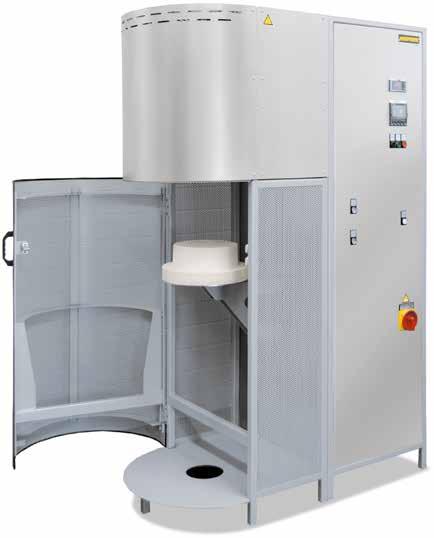

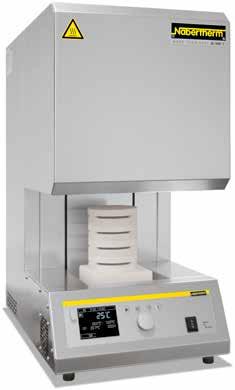

22 Κλίβανοι υψηλών θερμοκρασιών με ανυψούμενο πυθμένα έως 700 C Κλίβανος υψηλής θερμοκρασίας LHT 02/7 LB με στοιβαζόμενα δοχεία φορτίων LHT 6/7 LB Χάρη στην ηλεκτροκίνητη μηχανοκίνητη ανυψωτική τράπεζα διευκολύνεται σημαντικά η φόρτωση των φούρνων LHT/LB. Η περιμετρική θέρμανση του κυλινδρικού χώρου του φούρνου εξασφαλίζει θερμοκρασιακή ομοιομορφία. Τα προϊόντα μπορούν να τοποθετηθούν στα μοντέλα τραπέζια LHT 0/7 LB και LHT 02/7 LB στον κλίβανο υψηλής θερμοκρασίας LHT 02/7 LB σε περιέκτες από τεχνητό κεραμικό υλικό. Η δυνατότητα στοίβαξης μέχρι και τριών περιεκτών ο ένας επάνω στον άλλο σημαίνει υψηλή αποδοτικότητα. Ο κλίβανος υψηλής θερμοκρασίας LHT 6/7 LB μπορεί χάρη στο μέγεθός του να χρησιμοποιηθεί και στην παραγωγή. Ηλεκτρικά κινούμενο τραπέζι Στοιβαζόμενο δοχείο φορτίων Μεγ. θερμ. 650 C, 700 C (LHT 6/7 LB) Υψηλής ποιότητας θερμαντικά στοιχεία από molybdenum silicide προσφέρουν τη βέλτιστη προστασία έναντι χημικών αλληλεπιδράσεων μεταξύ παρτίδας και θερμικών στοιχείων Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Άριστη θερμοκρασιακή ομοιομορφία χάρη στην περιμετρική θέρμανση του εσωτερικού του φούρνου Εσωτερικός χώρος, 2 ή 6 λίτρων, τράπεζα μεγάλης επιφάνειας Ακριβής, μηχανική ηλεκτρική μετάδοση κίνησης με οδοντωτό ιμάντα της τράπεζας, ελέγχεται με χειριστήριο Ελκυστικό με διπλό τοίχωμα περίβλημα από ανοξείδωτο χάλυβα Στόμιο απαγωγής αέρα στην οροφή Θερμοζεύγη τύπου S Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 22

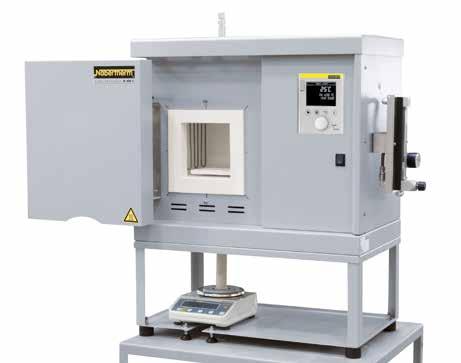

23 Πρόσθετος εξοπλισμός Ελεγκτής υπερθέρμανσης με ρυθμιζόμενη θερμοκρασία απενεργοποίησης για θερμική κατηγορία 2 κατά EN ως προστασία υπερθέρμανσης για τον κλίβανο και το φορτίο Περιέκτες παρτίδων στοιβαζόμενοι για τροφοδοσία μέχρι δύο ή τριών επιπέδων ανάλογα με το μοντέλο, βλέπε Σελίδα 4 Σύνδεση προστατευτικού αερίου για καθαρισμό της κλιβάνου με μη αναφλέξιμο προστατευτικό ή αντιδραστικό αέριο Χειροκίνητο και αυτόματο σύστημα έγχυσης αερίου Ρυθμιζόμενο στόμιο προσαγωγής αέρα στον πυθμένα Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε σελίδα 75 Μοντέλο Μεγ. θερμ. Εσωτερικές διαστάσεις σε mm Όγκος Εξωτερικές διαστάσεις σε mm Ισχύς τροφοδοσίας Ηλεκτρική Βάρος C Πλ. β υ σε L Πλ. β υ kw σύνδεση* σε kg LHT 0/7 LB ,2 μονοφασική 40 LHT 02/7 LB ,4 μονοφασική 50 LHT 6/7 LB 700 Ø ,0 τριφασική 40 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 Κλίβανοι υψηλών θερμοκρασιών με ζυγαριά για καθορισμό των απωλειών καύσης και θερμοσταθμική ανάλυση Κλίβανος υψηλής θερμοκρασίας LHT 04/6 SW με ζυγαριά για καθορισμό των απωλειών καύσης και σύστημα παροχής αερίου Αυτοί οι κλίβανοι υψηλών θερμοκρασιών αναπτύχθηκαν ειδικά για τον καθορισμό των απωλειών καύσης και την θερμοσταθμική ανάλυση (TGA). Το πλήρες σύστημα αποτελείται από τον κλίβανο υψηλών θερμοκρασιών για 600 C ή 750 C, μία βάση τράπεζας, τη ζυγαριά ακριβείας με αγωγούς εισόδου στον κλίβανο και ισχυρό λογισμικό που καταγράφει τόσο τη διακύμανση της θερμοκρασίας όσο και την απώλεια βάρους σε συνάρτηση με το χρόνο. Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης Τεχνική περιγραφή των κλιβάνων βλέπε μοντέλα LHT 04/6 και LHT 04/7 βλέπε Σελίδα 2 Περιγραφή του συστήματος ζύγισης βλέπε μοντέλα L 9/... SW βλέπε Σελίδα 3 Έλεγχος και τεκμηρίωση για θερμοκρασία και απώλεια στη διαπύρωση σχετικά με το πακέτο λογισμικού VCD για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε σελίδα 75 Μοντέλο Μεγ. θερμ. Εσωτερικές διαστάσεις σε mm Όγκος Εξωτερικές διαστάσεις 3 σε mm Ισχύς τροφοδοσίας Ηλεκτρική Βάρος Λεπτά έως μεγ. C Πλ. β υ σε L Πλ. β υ kw σύνδεση* σε kg θερμ. 2 LHT 04/6 SW ,0 τριφασική LHT 04/7 SW ,0 τριφασική θέρμανση μόνο μεταξύ δύο φάσεων *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 σε τάση σύνδεσης 230 V /N/PE ή 400 V 3/N/PE 3 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. Λογισμικό καταγραφής της καμπύλης θερμοκρασίας και των απωλειών καύσης σε PC 23

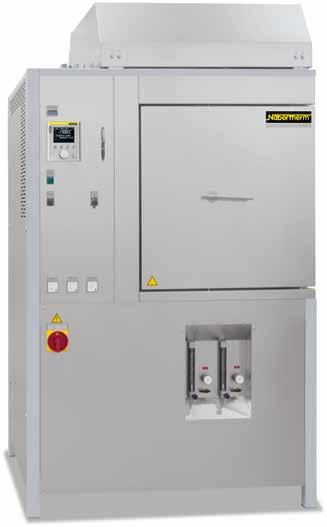

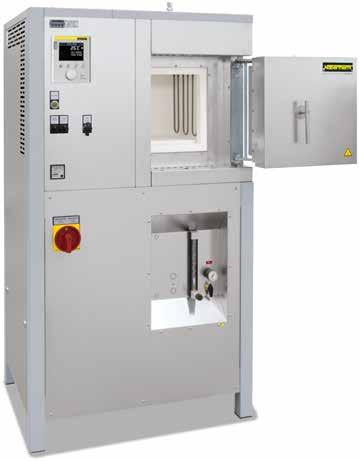

24 Κλίβανοι υψηλής θερμοκρασίας με θέρμανση μολυβδαινίου διπυριτιούχου με ινώδη μόνωση έως 800 C Κλίβανος υψηλής θερμοκρασίας HT 6/8 με σύστημα παροχής αερίου Κλίβανος υψηλής θερμοκρασίας HT 60/7 με σύστημα παροχής αερίου Χάρη στη στέρεα κατασκευή τους και τον όρθιο συμπαγή σχεδιασμό τους οι συγκεκριμένοι κλίβανοι υψηλών θερμοκρασιών ενδείκνυνται για εργαστηριακές διαδικασίες κατά τις οποίες απαιτείται μέγιστη ακρίβεια. Η εξαιρετική ομοιομορφία στη θερμοκρασία και οι έξυπνες λεπτομέρειες ανεβάζουν κατά πολύ τον πήχυ της ποιότητας. Ανάλογα με τις απαιτήσεις σας, η μεγάλη γκάμα των προϊόντων μας συμπληρώνεται με πρόσθετες δυνατότητες. Ενισχυμένο δάπεδο για αποφόρτιση της μόνωσης με ινώδες υλικό ως βασικός εξοπλισμός για κλίβανο υψηλής θερμοκρασίας ΗΤ 6/6 και άνω Προστατευτικό κάλυμμα με παροχή αερίου από το δάπεδο του κλιβάνου, προστατεύει από ρύπους και από χημική αλληλεπίδραση μεταξύ φορτίου και θερμοστοιχείων 24 Μέγιστες θερμοκρασίες: 600 C, 750 C ή 800 C Συνιστώμενη θερμοκρασία λειτουργίας για τα μοντέλα HT../8 750 C, κατά κανόνα θα παρατηρηθεί αυξημένη φθορά και σχίσιμο στην περίπτωση που λειτουργούν σε υψηλότερες θερμοκρασίες Κατασκευή διπλού τοιχώματος με ψύξη από ανεμιστήρα, έτσι χαμηλή θερμοκρασία εξωτερικών τοιχωμάτων Θέρμανση από τις δύο πλευρές μέσω θερμαντικών στοιχείων μολυβδαίνιο διπυριτιούχο Ανώτερης ποιότητας μόνωση από ινώδες υλικό με ειδική οπίσθια μόνωση Πλευρική μόνωση, κατασκευασμένη από αυλακωτά συνδεόμενα στοιχεία για χαμηλή απώλεια θερμότητας προς τα έξω Μόνωση οροφής μεγάλης αντοχής με ειδική ανάρτηση Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Παράλληλα στρεφόμενη θύρα, με οδηγό αλυσίδας για καθορισμένο άνοιγμα και κλείσιμο της θύρας Μοντέλο δύο θυρών (εμπρός/πίσω) σε κλιβάνους υψηλής θερμοκρασίας > HT 276/.. Στεγανοποίηση λαβυρίνθου για ελάχιστη δυνατή απώλεια θερμοκρασίας στην περιοχή της πόρτας Ενίσχυση δαπέδου με επίπεδο σχεδιασμό στοίβαξης για προστασία της ινώδους μόνωσης και για δυνατότητα στήριξης κατασκευών μεγαλύτερου βάρους, ως βασικός εξοπλισμός για την έκδοση HT 6/6 και άνω Οπή απαερίων στην οροφή του κλιβάνου Οδήγηση των θερμοστοιχείων μέσω Thyristor Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72

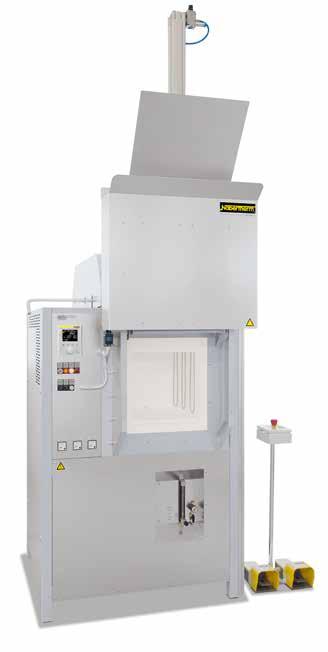

25 Πρόσθετος εξοπλισμός Ελεγχόμενο ή μη ελεγχόμενο σύστημα ψύξης με φυσητήρα ψύξης ελεγχόμενης συχνότητας και κλαπέτο απαγωγής αέρα με μοτέρ Κλίβανοι στην έκδοση DB με προθέρμανση καθαρού αέρα, ανεμιστήρα απαερίων και πλήρες πακέτο λειτουργιών ασφάλειας για διαχωρισμό και πυροσυσσωμάτωση κατά τη διάρκεια της ίδιας διαδικασίας, δηλ. χωρίς μεταφορά του φορτίου από τον κλίβανο διαχωρισμού στον κλίβανο πυροσυσσωμάτωσης Απαγωγός απαερίων από ανοξείδωτο χάλυβα Ειδικά θερμοστοιχεία για συσσωμάτωση οξειδίου του ζιρκονίου με μεγαλύτερης διάρκειας αντοχή ως προς τις αλληλεπιδράσεις μεταξύ προϊόντος και θερμοστοιχείων Σύνδεση προστατευτικού αερίου για καθαρισμό της κλιβάνου με μη αναφλέξιμο προστατευτικό ή αντιδραστικό αέριο Χειροκίνητο ή αυτόματο σύστημα παροχής αερίου Δοχείο διεργασίας για βελτίωση της στεγανότητας αερίου και για προστασία του χώρου του κλιβάνου από ρύπανση Ανυψούμενη θύρα Μηχανοκίνητη απαγωγή αέρα, ενεργοποιούμενη μέσω του προγράμματος Συστήματα θερμικού ή καταλυτικού καθαρισμού απαερίου βλέπε σελίδα 70 Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD ή το Κέντρο Ελέγχου NCC της Nabertherm για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε σελίδα 75 Μοντέλο Μέγ. θερμ. Εσωτερικές διαστάσεις σε mm Όγκος Εξωτερικές διαστάσεις σε 2 mm Ισχύς τροφοδο- Ηλεκτρική Βάρος C Πλ β υ σε L Πλ. β υ σίας/kw σύνδεση* σε kg HT 04/ ,2 τριφασική 50 HT 08/ ,0 τριφασική 200 HT 6/ ,0 τριφασική 270 HT 40/ ,0 τριφασική 380 HT 64/ ,0 τριφασική 550 HT 28/ ,0 τριφασική 750 HT 60/ ,0 τριφασική 800 HT 276/ ,0 τριφασική 00 HT 450/ ,0 τριφασική 500 HT 04/ ,2 τριφασική 50 HT 08/ ,0 τριφασική 200 HT 6/ ,0 τριφασική 270 HT 40/ ,0 τριφασική 380 HT 64/ ,0 τριφασική 550 HT 28/ ,0 τριφασική 750 HT 60/ ,0 τριφασική 800 HT 276/ ,0 τριφασική 00 HT 450/ ,0 τριφασική 500 Κλίβανος υψηλής θερμοκρασίας HT 64/6S με ανυψούμενη θύρα πνευματικής λειτουργίας Μοντέλο δύο θυρών από τον κλίβανο υψηλής θερμοκρασίας HT 276/.. HT 04/ ,2 τριφασική 50 HT 08/ ,0 τριφασική 200 HT 6/ ,0 τριφασική 270 HT 40/ ,0 τριφασική 380 HT 64/ ,0 τριφασική 550 HT 28/ ,0 τριφασική 750 HT 60/ ,0 τριφασική 800 HT 276/ ,0 τριφασική 00 HT 450/ ,0 τριφασική 500 Θέρμανση μόνο μεταξύ δύο φάσεων *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. 25

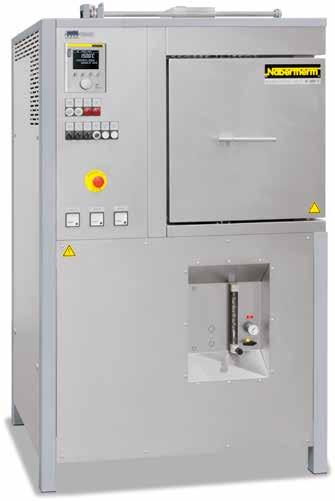

26 Κλίβανοι υψηλών θερμοκρασιών με θερμαντική αντίσταση από SiC έως 550 C Οι κλίβανοι υψηλών θερμοκρασιών HTC 6/6 - HTC 450/6 είναι λόγω της δυνατότητα θέρμανσης μέσω κάθετα αναρτημένων ράβδων SiC ιδιαίτερα κατάλληλοι για διεργασίες συσσωμάτωσης μέχρι μέγιστης θερμοκρασίας εργασίας 550 C. Για ορισμένες διεργασίες, π.χ. πυροσυσσωμάτωση οξειδίου του ζιρκονίου μπορεί να είναι πιο κατάλληλες οι ράβδοι SiC λόγω της απουσίας της αλληλεπίδρασης με την παρτίδα από ότι τα θερμοστοιχεία από πυριτιούχο μολυβδένιο. Βάσει της κατασκευής τους οι κλίβανοι αυτοί είναι παρόμοιοι με τα μοντέλα της σειράς HT και μπορούν να λειτουργήσουν με τον ίδιο πρόσθετο εξοπλισμό. Μεγ. θερμ. 550 C Κατασκευή διπλού τοιχώματος με ψύξη από ανεμιστήρα, έτσι χαμηλή θερμοκρασία εξωτερικών τοιχωμάτων Θέρμανση και από τις δύο πλευρές μέσω κάθετα αναρτημένων ράβδων SiC Ανώτερης ποιότητας μόνωση από ινώδες υλικό με ειδική οπίσθια μόνωση Πλευρική μόνωση, κατασκευασμένη από αυλακωτά συνδεόμενα στοιχεία για χαμηλή απώλεια θερμότητας προς τα έξω Μόνωση οροφής μεγάλης αντοχής με ειδική ανάρτηση Κλίβανος υψηλής θερμοκρασίας HTC 40/6 Κάθετα αναρτημένες ράβδοι SiC και προαιρετικοί σωλήνες εμφύσησης αέρα του πακέτου διαχωρισμού σε φούρνο υψηλής θερμοκρασίας Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Παράλληλα περιστρεφόμενη πόρτα με αλυσίδα για προκαθορισμένο άνοιγμα και κλείσιμο χωρίς να υφίσταται βλάβη η μόνωση Μοντέλο δύο θυρών (εμπρός/πίσω) σε κλιβάνους υψηλής θερμοκρασίας > HTC 276/.. Στεγανοποίηση λαβυρίνθου για ελάχιστη δυνατή απώλεια θερμοκρασίας στην περιοχή της πόρτας Ενίσχυση δαπέδου με επίπεδο σχεδιασμό στοίβαξης για προστασία της ινώδους μόνωσης και για δυνατότητα στήριξης κατασκευών μεγαλύτερου βάρους Άνοιγμα απαγωγής αέρα στην οροφή του κλιβάνου Οδήγηση των θερμοστοιχείων μέσω Thyristor Σύστημα περιορισμού επιλογής θερμοκρασίας με ρυθμιζόμενη θερμοκρασία απενεργοποίησης για θερμική κατηγορία προστασίας 2 σύμφωνα με EN ως προστασία από υπερθέρμανση για τον κλίβανο και τα προϊόντα Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Κλαπέτο απαγωγής αέρα και θερμοστοιχείο παρτίδας με τρίποδο σαν πρόσθετο εξοπλισμό Πρόσθετος εξοπλισμός, όπως τα μοντέλα HT βλέπε σελίδα 25 Μοντέλο Μεγ. θερμ. Εσωτερικές διαστάσεις σε mm Όγκος Εξωτερικές διαστάσεις 2 σε mm Ισχύςτροφοδοσίας Ηλεκτρική Βάρος C Πλ. β υ σε L Πλ. β υ kw σύνδεση* σε kg HTC 6/ ,0 τριφασική 270 HTC 40/ ,0 τριφασική 380 HTC 64/ ,0 τριφασική 550 HTC 28/ ,0 τριφασική 750 HTC 60/ ,0 τριφασική 800 HTC 276/ ,0 τριφασική 00 HTC 450/ ,0 τριφασική 500 θέρμανση μόνο μεταξύ δύο φάσεων *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. 26

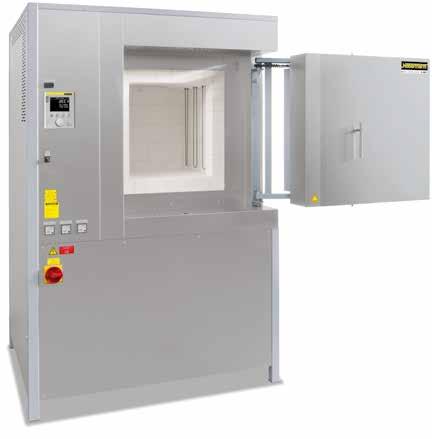

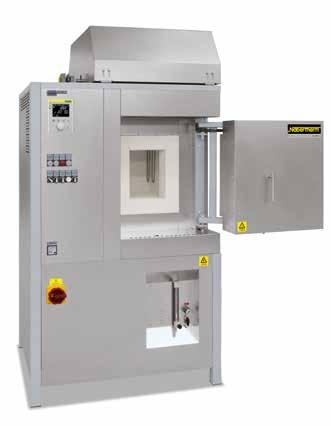

27 Κλίβανοι υψηλής θερμοκρασίας με θέρμανση μολυβδαινίου διπυριτιούχου Με μόνωση ελαφριών πυρίμαχων πλίνθων έως 700 C Κλίβανος υψηλής θερμοκρασίας HFL 6/7 DB50 Κλίβανος υψηλής θερμοκρασίας HFL 60/7 Οι κλίβανοι υψηλών θερμοκρασιών HFL 6/6 - HFL 60/7 χαρακτηρίζονται για την επένδυση με ανθεκτικές ελαφρές πυρίμαχες πλίνθους. Αυτή η έκδοση ενδείκνυται, εάν κατά τη διαδικασία δημιουργούνται δραστικά αέρια ή οξέα, όπως π.χ. κατά την τήξη γυαλιού. Βασικός εξοπλισμός όπως κλίβανοι υψηλής θερμοκρασίας HT, εν τούτοις Μεγ. θερμ. 600 C ή 700 C Στιβαρή μόνωση ελαφριών πυρίμαχων πλίνθων με ειδική μόνωση της πίσω πλευράς Δάπεδο του κλιβάνου από ελαφριούς πυρίμαχους πλίνθους που δέχεται ιδιαίτερα μεγάλα βάρη Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Προστατευτική εσχάρα των θερμαντικών στοιχείων για αποφυγή μηχανικής ζημιάς Πρόσθετος εξοπλισμός, όπως τα μοντέλα HT βλέπε σελίδα 25 Μοντέλο Μεγ. θερμ. Εσωτερικές διαστάσεις σε mm Όγκος Εξωτερικές διαστάσεις 2 σε mm Ισχύςτροφοδοσίας Ηλεκτρική Βάρος C Πλ. β υ σε L Πλ. β υ kw σύνδεση* σε kg HFL 6/ τριφασική 500 HFL 40/ τριφασική 660 HFL 64/ τριφασική 880 HFL 60/ τριφασική 40 HFL 6/ τριφασική 530 HFL 40/ τριφασική 690 HFL 64/ τριφασική 920 HFL 60/ τριφασική 90 θέρμανση μόνο μεταξύ δύο φάσεων *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. Σύστημα παροχής αερίου για μη αναφλέξιμα αέρια προστασίας και αντίδρασης 27

28 Κλίβανοι αποξήρανσης, επίσης και με τεχνολογία ασφαλείας σύμφωνα με το ευρωπαϊκό πρότυπο 539 Κλίβανος αποξήρανσης TR 60 με ρυθμιζόμενο αριθμό στροφών εξαεριστήρα Κλίβανος αποξήρανσης TR 240 Mε τη μέγιστη θερμοκρασία λειτουργίας έως και 300 C και την εξαναγκασμένη κυκλοφορία αέρα επιτυγχάνεται από τους κλίβανους ξήρανσης μία τέλεια θερμοκρασιακή ομοιομορφία που διακρίνεται σημαντικά από τα μοντέλα των ανταγωνιστών. Μπορούν να χρησιμοποιηθούν για ποικίλες λειτουργίες όπως π.χ. για ξήρανση, αποστείρωση ή θερμή διατήρηση. Σύντομη παράδοση χάρη σε μεγάλα αποθέματα των στάνταρ μοντέλων. Ηλεκτρικός μηχανισμός περιστροφής ως πρόσθετος εξοπλισμός Εξαγόμενοι δίσκοι για τη φόρτωση του κλιβάνου σε πολλά επίπεδα Μεγ. θερμ. 300 C Θερμοκρασία περιοχής εργασίας: Θερμοκρασία δωματίου + 5 C έως 300 C Κλίβανοι αποξήρανσης TR 30 - TR 240 διατίθενται ως επιτραπέζιες εκδόσεις Κλίβανοι αποξήρανσης TR 450 και TR 050 διατίθενται ως επιδαπέδια μοντέλα Οριζόντια, εξαναγκασμένη κυκλοφορία αέρα για καλύτερη θερμοκρασιακή ομοιομορφία από +/- 5 C βλέπε Σελίδα 7 Θάλαμος από ανοξείδωτο χάλυβα, κράμα 304 (AISI)/(DIN υλικό αρ..430), ανθεκτικό στη σκουριά και εύκολο στον καθαρισμό Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Μεγάλη χειρολαβή για το άνοιγμα και κλείσιμο της πόρτας Φόρτωση σε πολλά επίπεδα με δίσκους φόρτωσης (σχετικά με τον αριθμό των δίσκων φόρτωσης βλέπε παρακάτω πίνακα) Μεγάλη αιωρούμενη πόρτα μεγάλης διαμέτρου, φέρει στα δεξιά διάταξη ταχείας ασφάλισης για τα μοντέλα TR 30 - TR 450 Δίφυλλη αιωρούμενη θύρα με υποδοχές ταχείας ασφάλισης για το TR 050 TR 050 εξοπλισμένο με τροχούς για τη μεταφορά Βαθμιδωτά ρυθμιζόμενη απαγωγή αερίων στο πίσω τοίχωμα με χειρισμό από μπροστά Ρύθμιση με μικροεπεξεργαστή PID με σύστημα αυτοδιάγνωσης Σχεδόν αθόρυβη λειτουργία θέρμανσης με ρελέ ημιαγωγού Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 28

29 Κλίβανος αποξήρανσης TR 450 Κλίβανος αποξήρανσης TR 050 με δίφυλλη θύρα Πρόσθετος εξοπλισμός Ελεγκτής υπερθέρμανσης με ρυθμιζόμενη θερμοκρασία απενεργοποίησης για θερμική προστασία κλάσης 2 κατά EN ως προστασία υπερθέρμανσης για τον κλίβανο και το φορτίο Βαθμιδωτή ρύθμιση αριθμού στροφών της κυκλοφορίας αέρα Παραθυράκι παρατήρησης του φορτίου Φόρτωση σε πολλά επίπεδα με δίσκους φόρτωσης Πλάγιος αγωγός εισόδου Ανωξείδωτη λεκάνη συλλογής για την προστασία του εσωτερικού μέρους του κλιβάνου Αναστολέας πόρτας αριστερά Ενισχυμένη πλάκα εδάφους Τεχνολογία ασφαλείας σύμφωνα με το ευρ. πρότυπο 539 για φορτία περιέχοντα διαλύτες έως το μοντέλο TR 240 LS, δυνατή ομοιομορφία θερμοκρασίας +/- 8 C βλέπε Σελίδα 7 Τροχοί για τη μεταφορά για το μοντέλο TR 450 Πολλές δυνατότητες προσαρμογής στις απαιτήσεις του πελάτη Δυνατότητες προέκτασης σύμφωνα με τις απαιτήσεις του AMS 2750 E και του Food and Drug Adminstration Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε Σελίδα 75 Μοντέλο Μεγ. Εσωτερικές Όγκος Εξωτερικές Ισχύς Ηλεκτρική Βάρος Δίσκοι Δίσκοι Μεγ. θερμ. διαστάσεις σε mm διαστάσεις 3 σε mm τροφοδοσίας φόρτωσης φόρτωσης συνολικό C Πλ. β υ σε L Πλ. β υ kw 2 σύνδεση* σε kg με μεγ. φορτίο TR , μονοφασική TR , μονοφασική TR 60 LS ,2 τριφασική TR , μονοφασική TR 20 LS ,2 τριφασική TR , μονοφασική TR 240 LS ,2 τριφασική TR ,2 τριφασική TR ,4 τριφασική Μέγιστο φορτίο ανά στρώση 30 kg *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 Η ισχύς τροφοδοσίας αυξάνεται στο ΕΝ 539 ως πρόσθετος εξοπλισμός 3 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. Κλίβανος αποξήρανσης TR 20 LS με τεχνολογία ασφάλειας σύμφωνα με EN 539 για παρτίδες που περιέχουν διαλύτες 29

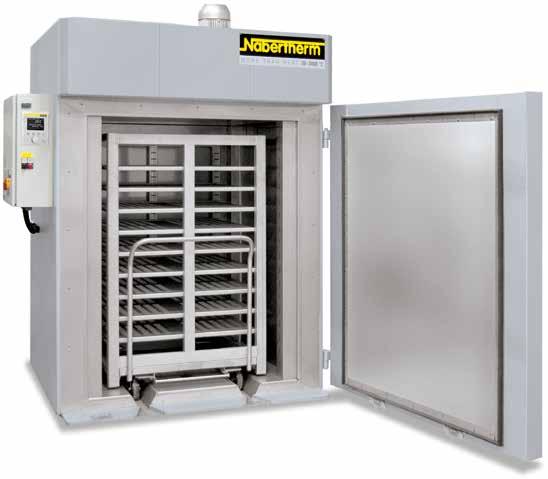

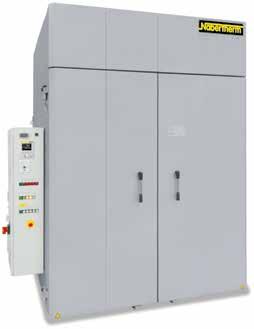

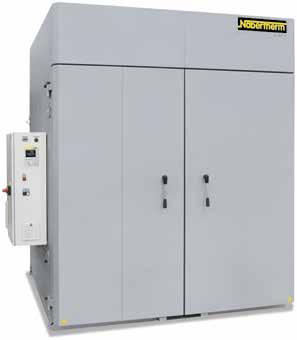

30 Θάλαμος-κλίβανος ξήρανσης θερμαινόμενοι με ηλεκτρισμό ή αέριο Θάλαμος-κλίβανος ξήρανσης KTR 500 Θάλαμος-κλίβανος ξήρανσης KTR 4500 Θάλαμος-κλίβανος ξήρανσης KTR 625 Οι θάλαμοι-κλίβανοι της σειράς KTR μπορούν να χρησιμοποιηθούν για ποικίλες διαδικασίες ξήρανσης και θερμικές επεξεργασίες από τροφοδοσία μέχρι μια θερμοκρασία εφαρμογής των 260 C. Λόγω της υψηλής ανακυκλοφορίας του αέρα, επιτυγχάνεται βέλτιστη θερμοκρασιακή ομοιομορφία στον χώρο χρήσης. Μέσα από μια μεγάλη γκάμα εξαρτημάτων, μπορούν οι θάλαμοι-κλίβανοι ξήρανσης να προσαρμοστούν μεμονωμένα στις απαιτήσεις της διαδικασίας. Το μοντέλο για τη θερμική επεξεργασία εύφλεκτων υλικών σύμφωνα με το πρότυπο EN 539 (NFPA 86) είναι διαθέσιμο για όλα τα μεγέθη. Μέγ. θερμ. 260 C Ηλεκτρικά θερμαινόμενοι (μέσω θερμοσυσσωρευτή με ενσωματωμένα θερμαντικά σώματα από χρωμιούχο χάλυβα) ή θερμαινόμενοι με αέριο (άμεση ή έμμεση θέρμανση με αέριο με εμφύσηση του θερμού αέρα μέσα στον αγωγό αναρρόφησης) Θερμοκρασιακή ομοιομορφία κατά το πρότυπο DIN έως και +/- 3 C (για μοντέλα χωρίς ράγες εισόδου) βλέπε σελίδα 7 Μόνωση με υψηλής ποιότητας ορυκτοβάμβακα, και γι αυτό το λόγο θερμοκρασίες εξωτερικού τοιχώματος <25 C πάνω από τη θερμοκρασία περιβάλλοντος Χρησιμοποιείτε μόνο μονωτικά υλικά, τα οποία δεν είναι χαρακτηρισμένα ως καρκινογόνα κατηγορίας ή 2 σύμφωνα με την TRGS 905 Υψηλή ανταλλαγή αέρα για γρήγορες διαδικασίες ξήρανσης 30 Θάλαμος-κλίβανος ξήρανσης KTR 500 με βαγόνι τροφοδοσίας

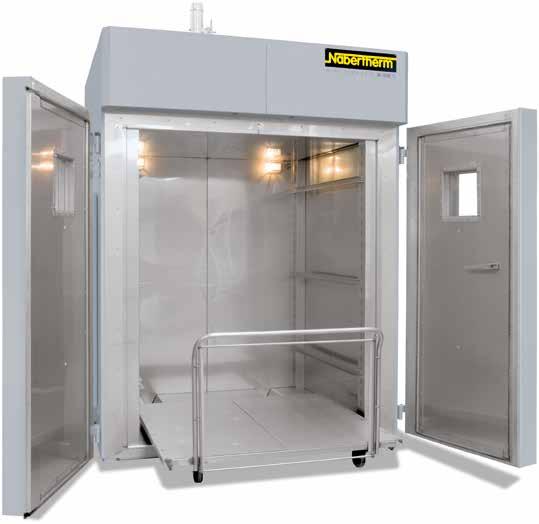

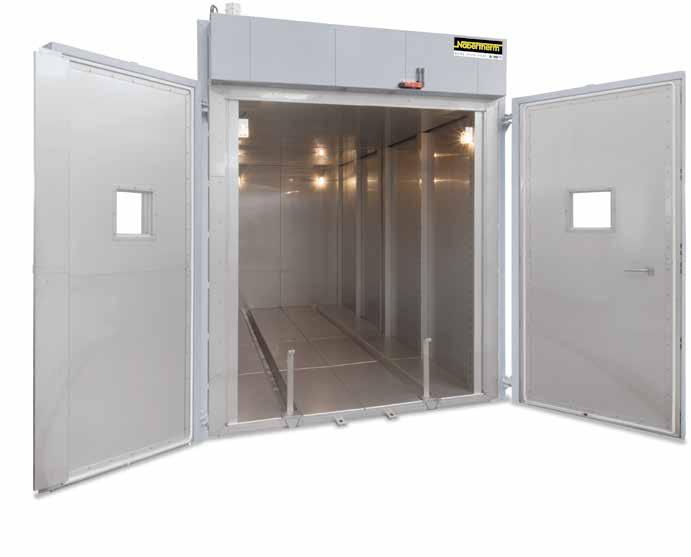

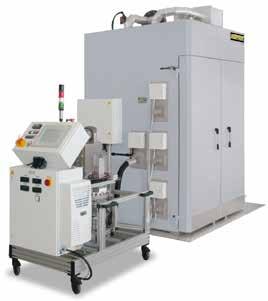

31 Θάλαμος-κλίβανος ξήρανσης KTR 22500/S με φωτισμό χώρου κλιβάνου και ράγες εισόδου με πέλματα στεγανοποίησης για βελτιστοποίηση της θερμοκρασιακής ομοιομορφίας Δίφυλλη πόρτα από το KTR 300 Ελεγκτής υπερθέρμανσης με ρυθμιζόμενη απενεργοποίηση της θερμοκρασίας για θερμική προστασία κλάσης 2 σύμφωνα με το πρότυπο EN , ως προστασία υπερθέρμανσης για τον κλίβανο και το φορτίο Συμπ. μόνωση δαπέδου Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για ελεγκτή Nabertherm: Εγγραφή δεδομένων διαδικασίας με στικάκι USB Για την περιγραφή της ρύθμισης βλέπε σελίδα 72 Πρόσθετος εξοπλισμός Ράγες εισόδου για ισόγεια είσοδο με βαγόνι τροφοδοσίας Πλαίσιο βάσης για την τροφοδοσία του ξηραντήρα μέσω ανυψωτικού τροφοδοσίας Επιπλέον πόρτα στο πίσω τοίχωμα για την τροφοδοσία και από τις δύο πλευρές ή για χρήση ως κλίβανος για εκφόρτωση Συστήματα εξαερισμού για ταχύτερη ψύξη με χειροκίνητη ή μηχανοκίνητη ενεργοποίηση των βαλβίδων εξαγωγής Άνοιγμα και κλείσιμο των βαλβίδων εξαγωγής ενεργοποιούμενο μέσω προγράμματος Ελεγχόμενη κυκλοφορία του αέρα, όπως ενδείκνυται σε διαδικασίες με ελαφρύτερο ή πιο ευαίσθητο φορτίο Άνοιγμα παρατήρησης και φωτισμός χώρου κλιβάνου Τεχνολογία ασφαλείας για φορτία με διαλύτη σύμφωνα με το πρότυπο EN 539 (NFPA 86) (μοντέλα KTR... LS) Βαγόνι τροφοδοσίας με και χωρίς σύστημα ραφιών Μοντέλο για διαδικασίες θερμικής επεξεργασίες χώρων ελεγχόμενης ατμόσφαιρας βλέπε σελίδα 37 Συστήματα περιστροφής για διαδικασίες μαλακτοποίησης σιλικόνης Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD ή το Κέντρο Ελέγχου NCC της Nabertherm για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε σελίδα 75 KTR 300/S για την τελική σκλήρυνση ινών σύνθετων υλικών σε σάκους κενού συμπ. αντλίες και αναγκαίες συνδέσεις στον θάλαμο κλιβάνου Άμεση θέρμανση με αέριο στον θάλαμοκλίβανο ξήρανσης 3

32 Θάλαμος-κλίβανος ξήρανσης θερμαινόμενοι με ηλεκτρισμό ή αέριο Βαγόνι τροφοδοσίας με αφαιρούμενα ράφια Ράγες εισόδου με πέλματα στεγανοποίησης KTR 4500 με επίπεδο βαγόνι, εσωτερικό φωτισμό και άνοιγμα παρατήρησης Εξαρτήματα Ρυθμιζόμενα ανοίγματα λαμαρίνας για ρύθμιση της ροής του αέρα στην πλήρωση και βελτίωση της θερμοκρασιακής ομοιομορφίας Ράγες και συρόμενα ράφια Συρόμενα ράφια με 2/3-έξοδος με ομοιόμορφα κατανεμημένο βάρος σε όλη την επιφάνεια του συρόμενου ραφιού Επίπεδο βαγόνι σε συνδυασμό με ράγες εισόδου Βαγόνι τροφοδοσίας με σύστημα ραφιών σε συνδυασμό με ράγες εισόδου Πέλματα στεγανοποίησης για κλιβάνους με ράγες εισόδου για τη βελτίωση της θερμοκρασιακής ομοιομορφίας στον χώρο χρήσης Όλα τα μοντέλα KTR είναι επίσης διαθέσιμα με μέγ. θερμ. 300 C. Ράφια μετακινούμενα σε ρόδες Μοντέλο Μέγ. Εσωτερικές διαστάσεις Όγκοι Εξωτερικές διαστάσεις σε Θερμική απόδοση Ηλεκτρική θερμ. σε mm mm 2 kw C b t h σε l B T H KTR/KTR..LS σύνδεση* KTR 000 (LS) /κατ απαίτηση τριφασική KTR 500 (LS) /36 τριφασική KTR 300 (LS) /45 τριφασική KTR 4500 (LS) /54 τριφασική KTR 625 (LS) /63 τριφασική KTR 6250 (LS) /κατ απαίτηση τριφασική KTR 8000 (LS) /8 τριφασική KTR 9000 (LS) /κατ απαίτηση τριφασική KTR 2300 (LS) /κατ απαίτηση τριφασική KTR 6000 (LS) /κατ απαίτηση τριφασική KTR 2300 (LS) /κατ απαίτηση τριφασική KTR (LS) /κατ απαίτηση τριφασική Ισχύς παροχής ανώτερη ανάλογα με το μοντέλο *Για οδηγίες σχετικά με την τάση παροχής βλέπε σελίδα 73 2 Εξωτερικές διαστάσεις σε θάλαμο-κλίβανο ξήρανσης KTR... Διαφορετικές LS 32

33 Μέγιστες ποσότητες σιλικόνης ανά τροφοδοσία με ποσότητα φρέσκου αέρα 20 l/min /kg σιλικόνη kg σιλικόνης /τροφοδοσία Ρυθμιζόμενα ανοίγματα αέρα για τη ρύθμιση της ροής του αέρα στην πλήρωση T εργασία Για να εξασφαλιστεί η ασφαλής λειτουργία του κλιβάνου κατά τη διάρκεια μαλακτοποίησης της σιλικόνης πρέπει να παρακολουθείται η παροχή φρέσκου αέρα του κλιβάνου. Ταυτόχρονα πρέπει να εξασφαλίζεται ένα ρεύμα όγκου φρέσκου αέρα l/min/kg σιλικόνης (6-7,2 m 3 /h/kg σιλικόνης) Το διάγραμμα δείχνει τη μέγιστη ποσότητα σιλικόνης ανάλογα με τη θερμοκρασία εργασίας για διάφορα μοντέλα KTR σε παροχή φρέσκου αέρα 20 l/min/kg σιλικόνης. Ο κλίβανος θα εκτελέσει ταυτόχρονα σύμφωνα με τις οδηγίες του προτύπου EN 539 (NFPA 86). Μηχανοκίνητο βαγονέτο με καλάθια που χρησιμοποιούνται για τη μετακίνηση του φορτίου κατά τη διάρκεια της θερμικής επεξεργασίας KTR 300DT με σύστημα περιστροφής για την μαλακτοποίηση μερών σιλικόνης. Το περιστρεφόμενο πλαίσιο είναι εξοπλισμένο με 4 καλάθια, τα οποία μπορούν να φορτωθούν και να εκφορτωθούν ξεχωριστά Ράμπα εισόδου 33

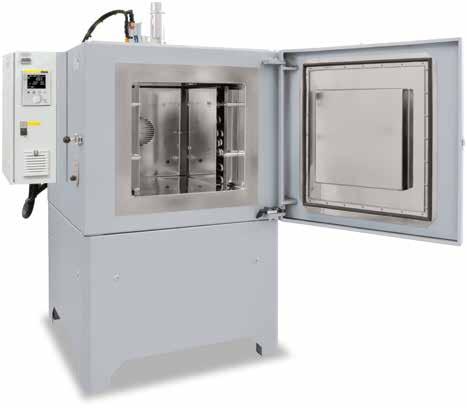

34 Κλίβανοι ξήρανσης υψηλών θερμοκρασιών, Κλιβανοι ξήρανσης υψηλών θερμοκρασιών, κλίβανοι-θάλαμοι ανακυκλοφορίας αέρα Κλίβανοι με θάλαμο ανακυκλοφορίας αέρα NA 20/65 - με ανυψούμενη θύρα Κλίβανοι με θάλαμο ανακυκλοφορίας αέρα NA 250/45 Κλίβανοι με θάλαμο ανακυκλοφορίας αέρα NA 5/65 ως επιτραπέζιο μοντέλο Αυτοί οι κλίβανοι-θάλαμοι με ανακυκλοφορία αέρα διακρίνονται κυρίως για την εξαιρετική τους ομοιομορφία θερμοκρασίας. Για το λόγο αυτό, ενδείκνυνται ιδίως για διαδικασίες, όπως ψύξη, κρυσταλλοποίηση, προθέρμανση, σκλήρυνση, αλλά και για πολλές διαδικασίες στον τομέα της κατασκευής εργαλείων. Χάρη στη δομοστοιχειωτή δομή τους, οι κλίβανοι ανακυκλοφορίας αέρα μπορούν να προσαρμόζονται με τα κατάλληλα εξαρτήματα στις απαιτήσεις της εκάστοτε διαδικασίας. Tmax 450 C, 650 C ή 850 C Οριζόντια κυκλοφορία αέρα Δεξιά στερεωμένη αιωρούμενη θύρα Θερμοκρασιακή ομοιομορφία κατά το πρότυπο DIN έως +/- 4 C (Μοντέλο ΝA 5/65 έως +/- 5 C) βλέπε Σελίδα 7 Βέλτιστη κατανομή του αέρα χάρη στις υψηλές ταχύτητες ροής Μια λαμαρίνα εισαγωγής και ταινίες για 2 ακόμη λαμαρίνες συμπεριλαμβάνονται (ΝA 5/65 χωρίς λαμαρίνα εισαγωγής) Αερο-εκτροπείς από ανοξείδωτο χάλυβα στον κλίβανο για βέλτιστη κυκλοφορία αέρα Συμπεριλαμβάνεται η βάση στήριξης, το NA 5/65 είναι επιτραπέζιο μοντέλο Σαν πρόσθετο αξεσουάρ προσφέρονται κλαπέτα για προσαγωγή ή απαγωγή αέρα για χρήση σαν ξηραντήρας Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Μοντέλο Μεγ. θερμ. Εσωτερικές διαστάσεις σε mm Όγκος Εξωτερικές διαστάσεις 3 σε mm Ισχύς τροφοδοσίας Ηλεκτρική Βάρος C Πλ. β υ σε L Πλ. β υ kw σύνδεση* σε kg NA 30/ ,6 μονοφασική 285 NA 60/ ,6 τριφασική 350 NA 20/ ,8 τριφασική 460 NA 250/ ,8 τριφασική 590 NA 500/ ,8 τριφασική 750 NA 5/ ,8 μονοφασική 60 NA 30/ ,0 τριφασική NA 60/ ,0 τριφασική 350 NA 20/ ,0 τριφασική 460 NA 250/ ,0 τριφασική 590 NA 500/ ,0 τριφασική 750 Για περισσότερες πληροφορίες για τους κλιβάνους-θαλάμους υψηλών θερμοκρασιών με ανακυκλοφορία αέρα ζητήστε και τον ειδικό κατάλογο! 34 N 30/85 HA ,0 τριφασική 2 95 N 60/85 HA ,6 τριφασική 240 N 20/85 HA ,6 τριφασική 30 N 250/85 HA ,0 τριφασική 60 N 500/85 HA ,0 τριφασική 030 Επιτραπέζιο μοντέλο *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 θέρμανση μόνο μεταξύ δύο φάσεων 3 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος.

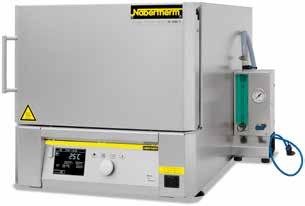

35 Αεροστεγείς κλίβανοι υψηλών θερμοκρασιών με ανακυκλοφορία αέρα NA-I και NA-SI Οι αεροστεγείς κλίβανοι υψηλών θερμοκρασιών με ανακυκλοφορία αέρα χρησιμοποιούνται όταν μια διαδικασία θερμικής επεξεργασίας έως 650 C απαιτεί μια ατμόσφαιρα προστατευτικού αερίου που δεν πρέπει να είναι εντελώς χωρίς οξυγόνο. Τα δύο μοντέλα διαφέρουν στο ότι η παραλλαγή Ι διαθέτει μόνο ένα αεροστεγές εξωτερικό περίβλημα ενώ στο μοντέλο SI το εσωτερικό πλαίσιο είναι συγκολλημένο, με αποτέλεσμα αυτό να οδηγεί σε χαμηλότερη περιεκτικότητα οξυγόνου. Μοντέλο NA-I Μοντέλο όπως κλίβανοι υψηλών θερμοκρασιών με ανακυκλοφορία αέρα < 675 l (σελίδα 34) με τις ακόλουθες αλλαγές Μεγ. θερμ. 450 C ή 650 C Στεγανοποίηση πόρτας από σιλικόνη Περίβλημα κλιβάνου στεγανοποιημένο με σιλικόνη Σύνδεση προστατευτικού αερίου στην οπίσθια πλευρά του κλιβάνου Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης Εναπομένον περιεχόμενο σε οξυγόνο < % ανάλογα με την ποσότητα και το είδος του προστατευτικού αερίου Για άφλεκτα αέρια προστασίας και αντίδρασης, όπως αργό, άζωτο και μείγμα υδρογόνουαζώτου (πρέπει να τηρούνται οι εθνικοί κανονισμοί) κλίβανοι υψηλών θερμοκρασιών με ανακυκλοφορία αέρα NA 20/65 Ι Μοντέλο NA-SI Πρόσθετος εξοπλισμός με Μέγ. θερμ. 650 C Συγκολλημένο εσωτερικό περίβλημα Θέρμανση δύο όψεων και κυκλοφορία αέρα Στεγανοποίηση πόρτας με σύνδεση ρυθμιστικού αερίου Σφραγισμένη σύνδεση σε κινητήρα κυκλοφορίας Εισαγωγή αερίου μέσω κυμάτων κυκλοφορίας Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης Εναπομένον περιεχόμενο οξυγόνου έως 0,% ανάλογα με την ποσότητα και το είδος του προστατευτικού αερίου Για άφλεκτα αέρια προστασίας και αντίδρασης, όπως αργό, άζωτο και μείγμα υδρογόνου-αζώτου (πρέπει να τηρούνται οι εθνικοί κανονισμοί) κλίβανοι υψηλών θερμοκρασιών με ανακυκλοφορία αέρα NA 5/65 Ι ως επιτραπέζιο μοντέλο με χειροκίνητο σύστημα έγχυσης αερίου Μοντέλο Μέγ. θερμ. Εσωτερικές διαστάσεις σε mm Όγκοι Εξωτερικές διαστάσεις 4 σε mm Θερμική απόδοση Ηλεκτρική Βάρος C b t h σε l B T H kw 3 σύνδεση* σε kg NA 30/45 I ,0 μονοφασική 285 NA 60/45 I ,0 τριφασική 350 NA 20/45 I ,0 τριφασική 460 NA 250/45 I ,0 τριφασική 590 NA 500/45 I ,0 τριφασική 750 NA 675/45 I ,0 τριφασική 900 NA 5/65 I ,8 μονοφασική 60 NA 30/65 I ,0 τριφασική N A 60/65 I (SI) ,0 τριφασική 350 NA 20/65 I (SI) ,0 τριφασική 460 NA 250/65 I (SI) ,0 τριφασική 590 NA 500/65 I (SI) ,0 τριφασική 750 NA 675/65 I ,0 τριφασική 900 Επιτραπέζιο μοντέλο *Για οδηγίες σχετικά με την τάση παροχής βλέπε σελίδα73 2 Θέρμανση μόνο μεταξύ δύο φάσεων 3 Ισχύς παροχής ανώτερη ανάλογα με το μοντέλο 4 Οι εξωτερικές διαστάσεις ποικίλλουν σε μοντέλο με επιπλέον εξοπλισμό. Διαστάσεις κατόπιν παραγγελίας. 35

36 Κλίβανοι υψηλής θερμοκρασίας για διαδικασίες υψηλών ρυθμών εξάτμισης των οργανικών ή για θερμικό καθαρισμό μέσω αποτέφρωσης θερμαινόμενοι με ηλεκτρισμό ή αέριο Οι κλίβανοι υψηλής θερμοκρασίας της σειράς N(B).. BO χρησιμοποιούνται για διαδικασίες με υψηλές ποσότητες οργανικής ύλης ή υψηλούς ρυθμούς εξάτμισης. Αυτή η σειρά κλιβάνων είναι κατάλληλη για προϊόντα τα οποία δεν έχουν υποστεί ζημιά από μια ενδιάμεση ανεξέλεγκτη αύξηση της θερμοκρασίας. Επίσης διαδικασίες, στις οποίες το προϊόν ή οι ακαθαρσίες από μια ανάφλεξη αποτεφρώνονται, με αυτόν τον κλίβανο υψηλής θερμοκρασίας μπορούν να εκτελούνται με ασφάλεια. Παραδείγματα είναι το υπόλοιπο κηρώματος από ομάδες χύτευσης με επακόλουθη πυροσυσσωμάτωση ή ο θερμικός καθαρισμός καταλυτών οξειδίων από υπολείμματα αιθάλης ή καυσίμων. Οι κλίβανοι υψηλής θερμοκρασίας θερμαίνονται με ηλεκτρισμό ή αέριο. Οι ηλεκτρικά θερμαινόμενοι κλίβανοι Ν BO σχεδιάστηκαν για αργές διαδικασίες στις οποίες επικρατεί ακριβής έλεγχος θερμοκρασίας και ακρίβεια θερμοκρασίας. Για λόγους ασφαλείας, διαθέτουν ενσωματωμένο αναφλεκτήρα για την ανάφλεξη των εύφλεκτων συστατικών μερών σε μείγματα αερίων. Η συσσώρευση των εύφλεκτων συστατικών μερών αποφεύγεται και εξασφαλίζεται η ασφαλής καύση. Οι θερμαινόμενοι με αέριο κλίβανοι ΝΒ BO έχουν σχεδιαστεί για γρήγορες διαδικασίες στις οποίες πρέπει να επιτευχθεί γρήγορα θερμοκρασία > 500 C. Η καύση ανεπιθύμητων οργανικών συστατικών μερών μπορεί να επιτευχθεί σε θερμοκρασίες > 500 C. Στη συνέχεια μπορεί μια μεταγενέστερη διαδικασία να πραγματοποιηθεί σε μεγ. 400 C (θέρμανση ηλεκτρικά) ή έως 000 C (θέρμανση με αέριο). Για την ασφαλή λειτουργία, η πόρτα του κλιβάνου ασφαλίζεται κατά την εκκίνηση του προγράμματος και μπορεί πάλι να ανοίξει όταν η θερμοκρασία στο τέλος της διαδικασίας έχει πέσει κάτω από ορισμένους βαθμούς. Σε περίπτωση βλάβης της φλόγας του καυστήρα ή έλλειψης αερίου η διαδικασία διακόπτεται. Αέρας Κλίβανοι υψηλής θερμοκρασίας N 00 BO - N 650/4 BO, ηλεκτρικά θερμαινόμενοι και φλόγα ανάφλεξης που λειτουργεί με αέριο. Μεγ. θερμ. 000 C ή 400 C Χρησιμοποιείτε μόνο μονωτικά υλικά, τα οποία δεν είναι χαρακτηρισμένα ως καρκινογόνα κατηγορίας ή 2 σύμφωνα με την TRGS 905 Τυπικά μεγέθη θαλάμου κλιβάνου έως 650 λίτρα, άλλα μεγέθη κατόπιν παραγγελίας Κάλυμμα εξάτμισης Πλήρως αυτόματη ρύθμιση θερμοκρασίας Προαιρετική θερμική μετάκαυση (TNV) Φλόγα ανάφλεξης που λειτουργεί με φυσικό αέριο ή υγραέριο (LPG) Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης Για την περιγραφή της ρύθμισης βλέπε σελίδα 72 Μοντέλο Μέγ. θερμ. Εσωτερικές διαστάσεις σε mm Εξωτερικές διαστάσεις 2 σε mm Θερμική απόδοση C b t h B T H kw N 00 BO N 300 BO N 300/4 BO N 650/4 BO Ισχύς παροχής ανώτερη ανάλογα με το μοντέλο 2 Οι εξωτερικές διαστάσεις ποικίλλουν σε μοντέλο με επιπλέον εξοπλισμό. Διαστάσεις κατόπιν παραγγελίας. Κλίβανος υψηλής θερμοκρασίας Ν 650/4 BO με αναφλεκτήρα Κλίβανοι υψηλής θερμοκρασίας NB 300 BO και NB 650 BO θερμαινόμενοι με αέριο Μέγ. θερμ. 000 C Χρησιμοποιείτε μόνο μονωτικά υλικά, τα οποία δεν είναι χαρακτηρισμένα ως καρκινογόνα κατηγορίας ή 2 σύμφωνα με την TRGS 905 Τυπικά μεγέθη θαλάμου κλιβάνου έως 650 λίτρα, άλλα μεγέθη κατόπιν παραγγελίας Ενσωματωμένη θερμική μετάκαυση (TNV) Καυστήρας αερίου που λειτουργεί με φυσικό αέριο ή υγραέριο (LPG) Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης Για την περιγραφή της ρύθμισης βλέπε σελίδα 72 Μοντέλο Μέγ. θερμ. Εσωτερικές διαστάσεις σε mm Εξωτερικές διαστάσεις σε mm Ισχύς καυστήρα C b t h B T H σε kw NB 300 BO NB 650 BO Οι εξωτερικές διαστάσεις ποικίλλουν σε μοντέλο με επιπλέον εξοπλισμό. Διαστάσεις κατόπιν παραγγελίας. 36

37 Λύσεις χώρου ελεγχόμενης ατμόσφαιρας (clean room) Oι εφαρμογές χώρου ελεγχόμενης ατμόσφαιρας θέτουν αυξημένες απαιτήσεις σχετικά με την έκδοση του επιλεγμένου κλιβάνου. Εάν εγκατασταθεί ο πλήρης κλίβανος στον χώρο ελεγχόμενης ατμόσφαιρας, τότε δεν επιτρέπεται να υπάρξει καμία σημαντική μόλυνση της ατμόσφαιρας του χώρου ελεγχόμενης ατμόσφαιρας. Ειδικότερα όμως πρέπει να εξασφαλιστεί ότι η μόλυνση από σωματίδια θα μειωθεί στο ελάχιστο. Η εκάστοτε συγκεκριμένη εφαρμογή καθορίζει την επιλογή της απαιτούμενης τεχνολογίας κλιβάνου. Σε πολλές περιπτώσεις απαιτούνται κλίβανοι βεβιασμένης ανακυκλοφορίας αέρα, για να εξασφαλίσουν την απαιτούμενη κατανομή της θερμοκρασίας σε χαμηλές θερμοκρασίες. Για υψηλότερες θερμοκρασίες η Nabertherm έχει ήδη σε χρήση πολλούς κλιβάνους θερμαινόμενους με ακτινοβολία. Εγκατάσταση του κλιβάνου σε χώρο ελεγχόμενης ατμόσφαιρας Όταν πρέπει να εγκατασταθεί ο πλήρης κλίβανος στο χώρο ελεγχόμενης ατμόσφαιρας, τότε είναι σημαντικό, τόσο ο θάλαμος του κλιβάνου όσο και το περίβλημα του κλιβάνου και η ρύθμιση να παρέχουν μία καλή προστασία από την προσβολή. Οι επιφάνειες πρέπει να καθαρίζονται εύκολα. Ο θάλαμος του κλιβάνου είναι σφραγισμένος με μόνωση στην πίσω πλευρά. Εάν είναι απαραίτητο, μπορεί η κλάση καθαρότητας να βελτιωθεί μέσω πρόσθετου εξοπλισμού, όπως πχ. φίλτρο για τον φρέσκο αέρα ή την ανακυκλοφορία του αέρα στον κλίβανο. Συνιστάται η μονάδα χειρισμού και ο έλεγχος του κλιβάνου να εγκατασταθούν εκτός του χώρου ελεγχόμενης ατμόσφαιρας. KTR 8000 ως κλίβανος παραγωγής σε χώρο ελεγχόμενης ατμόσφαιρας με φίλτρα για την ανακυκλοφορία του αέρα Εγκατάσταση του κλιβάνου σε προθάλαμο (grey room), φόρτωση του κλιβάνου από το χώρο ελεγχόμενης ατμόσφαιρας Άριστη ποιότητα χώρου ελέγχου ατμόσφαιρας επιτυγχάνεται όταν η εγκατάσταση του κλιβάνου γίνεται σε χώρο μη ελεγχόμενης ατμόσφαιρας με φόρτωση από τον χώρο ελεγχόμενης ατμόσφαιρας. Έτσι θα μειωθεί στο ελάχιστο η ακριβή θέση τοποθέτησης στο χώρο ελεγχόμενης ατμόσφαιρας. Η πρόσοψη και το εσωτερικός χώρος του κλιβάνου στο χώρο ελεγχόμενης ατμόσφαιρας είναι έτσι σχεδιασμένες που είναι εύκολο να καθαριστούν. Με αυτή τη διάταξη επιτυγχάνονται υψηλότερες κλάσεις χώρου ελεγχόμενης ατμόσφαιρας. Κλίβανος με θυρόφραγμα μεταξύ χώρου μη ελεγχόμενης ατμόσφαιρας και χώρου ελεγχόμενης ατμόσφαιρας Τα logistics μεταξύ του προθαλάμου και του χώρου ελεγχόμενης ατμόσφαιρας σε πολλές περιπτώσεις μπορούν να βελτιστοποιηθούν με έναν εύκολο τρόπο. Εδώ χρησιμοποιούνται κλίβανοι με χώρισμα, οι οποίοι έχουν τη μια πόρτα στον προθάλαμο και την άλλη πόρτα στο χώρο ελεγχόμενης ατμόσφαιρας. Ο θάλαμος του κλιβάνου και η πλευρά του κλιβάνου που βλέπει προς το χώρο ελεγχόμενης ατμόσφαιρας έχουν σχεδιαστεί με τέτοιο τρόπο, ώστε η μόλυνση από σωματίδια να μειωθεί στο μέγιστο. Επικοινωνήστε μαζί μας, εάν αναζητάτε μία λύση για την θερμική επεξεργασία υπό συνθήκες χώρου ελεγχόμενης ατμόσφαιρας. Θα σας προσφέρουμε ευχαρίστως το κατάλληλο μοντέλο κλιβάνου για τις απαιτήσεις σας. Κλίβανος υψηλής θερμοκρασίας με φόρτωση από χώρο ελεγχόμενης ατμόσφαιρας, Διακοπής και φούρνου στο γκρίζο δωμάτιο Κλίβανος αποστακτικού κέρατος με θερμά τοιχώματα NRA 700/06 με ράφι φόρτωσης για την εγκατάσταση στον προθάλαμο με θύρα φόρτωσης στο χώρο ελεγχόμενης ατμόσφαιρα Κλίβανος -βεβιασμένης ανακυκλοφορίας αέρα -υψηλών θερμοκρασιών NAC 250/45 σε έκδοση χώρου ελεγχόμενης ατμόσφαιρας 37

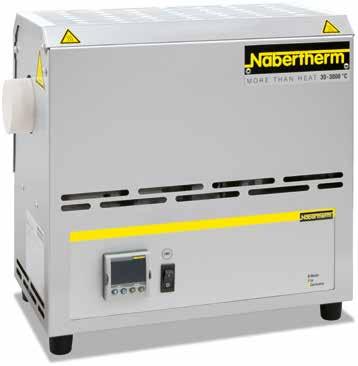

38 Συμπαγείς σωληνωτοί κλίβανοι RD 30/200/ Ελεγκτής υπερθέρμανσης Οι σωληνωτοί κλίβανοι της σειράς RD ξεχωρίζουν για τη μοναδική σχέση τιμής/απόδοσης, τις εξαιρετικά συμπαγείς εξωτερικές διαστάσεις τους και το ελάχιστο βάρος τους. Αυτοί οι κλίβανοι για όλες τις χρήσεις διαθέτουν σωλήνα εργασίας, που χρησιμεύει επίσης ως φορέας των καλωδίων θέρμανσης. Ο σωλήνας εργασίας αποτελεί έτσι τμήμα του συστήματος θέρμανσης του κλιβάνου με το πλεονέκτημα ότι οι κλίβανοι επιτυγχάνουν πολύ υψηλές ταχύτητες θέρμανσης. Οι σωληνωτοί κλίβανοι διατίθενται για μέγιστες θερμοκρασίες 00 C ή 300 C. Και τα δύο μοντέλα έχουν σχεδιαστεί για οριζόντια χρήση. Για πελάτες που επιθυμούν λειτουργία σε περιβάλλον προστατευτικού αερίου, τοποθετείται ξεχωριστός σωλήνας εργασίας μαζί με πακέτο συστήματος παροχής αερίου, π.χ. από γυαλί χαλαζία, στο εσωτερικό του σωλήνα εργασίας. Μέγιστη θερμοκρασία 00 C ή 300 C Περίβλημα διπλού τοιχώματος από φύλλα ανοξείδωτου χάλυβα Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Εσωτερική διάμετρος σωλήνα 30 mm, θερμαινόμενο μήκος σωλήνα 200 mm Σωλήνας εργασίας από υλικό C 530. Συμπεριλαμβάνονται δύο πώματα από ινώδες υλικό ως βασικός εξοπλισμός Θερμοστοιχείο τύπου Κ (00 C) ή τύπου S (300 C) Λειτουργία χαμηλής στάθμης θορύβου του συστήματος θέρμανσης με ηλεκτρονόμο ημιαγωγού Καλώδια θέρμανσης τυλιγμένα απευθείας γύρω από τον σωλήνα εργασίας για πολύ μικρό χρόνο θέρμανσης Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης Για την περιγραφή της ρύθμισης βλέπε βλέπε Σελίδα 72 Πρόσθετος εξοπλισμός Ελεγκτής υπερθέρμανσης με ρυθμιζόμενη θερμοκρασία απενεργοποίησης για θερμική κλάση προστασίας 2 σύμφωνα με το ΕΝ ως προστασία υπερθέρμανσης για τον κλίβανο και το φορτίο Πακέτο διοχέτευσης αερίου για λειτουργία υπό συνθήκες με μη αναφλέξιμα προστατευτικά αέρια Μοντέλο Μεγ. θερμ. Εξωτερικές διαστάσεις 3 σε mm Εσωτερική διάμετρος Θερμαινόμενο μήκος Μήκος σταθερής θερμοκρασίας +/- 5 K Ισχύς τροφοδοσίας Λεπτά έως μεγ. Ηλεκτρική Βάρος C Πλ. β υ σωλήνα σε mm σε mm σε mm kw θερμ. 2 σύνδεση* σε kg RD 30/200/ ,5 20 μονοφασική 2 RD 30/200/ ,5 25 μονοφασική 2 Αναφορά εκτός κλίβανου. Διαφορά προς την θερμοκρασία στο εσωτερικό έως + 50 K *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 Σε τάση σύνδεσης 230 V /N/PE ή 400 V 3/N/PE 3 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. 38

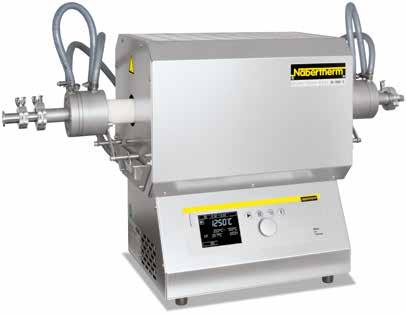

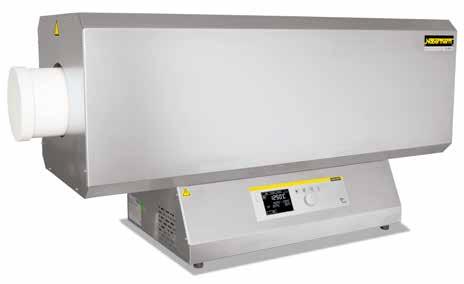

39 Σωληνωτός κλίβανος R 70/000/3 Οι συμπαγείς σωληνωτοί κλίβανοι με ενσωματωμένη μονάδα ελέγχου προορίζονται για γενική χρήση και πολλές εφαρμογές. Παρέχονται με σωλήνα εργασίας από υλικό C 530 και δύο πώματα από ινώδες υλικό, αυτοί οι σωληνωτοί κλίβανοι. Ξξεχωρίζουν για τη μοναδική σχέση τιμής/απόδοσης. Μεγ. θερμ. 200 C ή 300 C Έκδοση μίας ζώνης ως βασική έκδοση Περίβλημα διπλού τοιχώματος από φύλλα ανοξείδωτου χάλυβα Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Εξωτερική διάμετρος σωλήνα από 50 mm έως 70 mm, θερμαινόμενες αποστάσεις από 250 mm έως 000 mm Σωλήνας εργασίας από υλικό C 530 συμπεριλαμβανομένων 2 πωμάτων ινώδους υλικού ως τυπικός εξοπλισμός Μεγ. θερμ. 200 C: Θερμοστοιχείο τύπου N Μεγ. θερμ. 300 C: Θερμοστοιχείο τύπου S Σχεδόν αθόρυβη λειτουργία θέρμανσης με ρελέ ημιαγωγού Κλασικός σωλήνας εργασίας βλέπε πίνακα στη Σελίδα 5 Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Σωληνωτός κλίβανος R 50/250/3 με πακέτο παροχής αερίου 2 Πρόσθετος εξοπλισμός Ελεγκτής υπερθέρμανσης με ρυθμιζόμενη θερμοκρασία απενεργοποίησης για θερμική προστασία κλάσης 2 σύμφωνα με το EN , ως προστασία υπερθέρμανσης για τον κλίβανο και το φορτίο Ρύθμιση φορτίων με μέτρηση θερμοκρασίας στο σωλήνα λειτουργίας και στο θάλαμο του κλιβάνου έξω από το σωλήνα βλέπε Σελίδα 54 Έκδοση τριών ζωνών (από θερμαινόμενο μήκος 500 mm) Σωλήνες εργασίας βλέπε πίνακα στη σελίδα 5 Περαιτέρω εξαρτήματα βλέπε Σελίδα 52 Συστήματα παροχής αερίου για λειτουργία προστατευτικού αερίου και λειτουργία κενού βλέπε Σελίδα 52 Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε Σελίδα 75 Μοντέλο Μεγ. θερμ. Εξωτερικές διαστάσεις 4 σε mm για εξωτ. διάμετρο Θερμαινόμενο μήκος Μήκος σταθερής θερμοκρασίας +/- 5 K Μήκος σωλήνα Ισχύς τροφοδοσίας Ηλεκτρική Βάρος σε σωλήνα Ø σε mm C Πλ. 2 β υ σε mm σε mm μίας ζώνης τριών ζωνών σε mm kw σύνδεση* kg R 50/250/ ,6 τροφοδοσίας 22 R 50/500/ ,3 3 τροφοδοσίας 34 R 20/500/ ,5 μονοφασική 44 R 70/750/ ,0 μονοφασική 74 R 70/000/ ,5 μονοφασική 89 R 50/250/ ,6 τροφοδοσίας 22 R 50/500/ ,3 3 τροφοδοσίας 34 R 20/500/ ,5 μονοφασική 44 R 70/750/ ,0 μονοφασική 74 R 70/000/ ,5 μονοφασική 89 Αναφορά εκτός κλίβανου. Διαφορά προς την θερμοκρασία στο εσωτερικό έως + 50 K *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 χωρίς σωλήνα 4 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. 3 Οι τιμές ισχύουν μόνο για την έκδοση μίας ζώνης 39

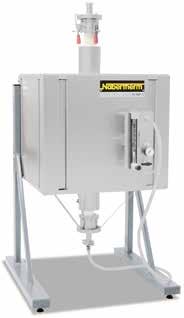

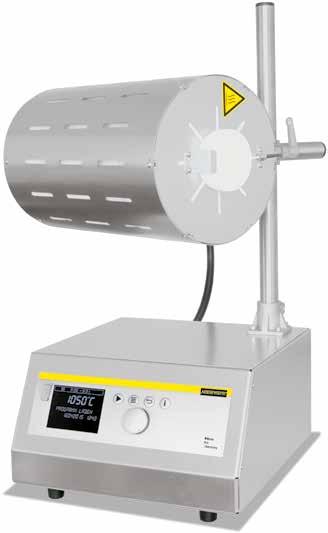

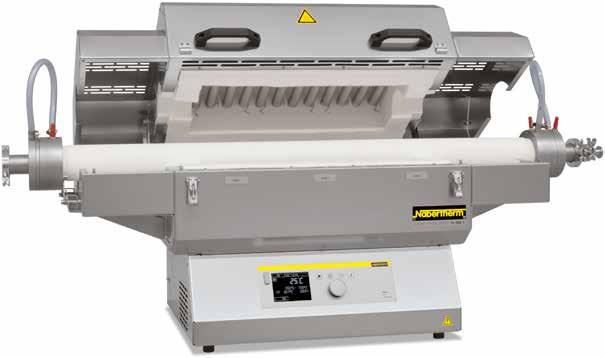

40 Σωληνωτοί κλίβανοι με βάση για οριζόντια ή κατακόρυφη λειτουργία Σωληνωτός κλίβανος RT / Σωληνωτός κλίβανος RT /3 Αυτοί οι συμπαγείς σωληνωτοί κλίβανοι ενδείκνυνται για τη διενέργεια εργαστηριακών δοκιμών σε οριζόντια, κατακόρυφη ή κεκλιμένη θέση. Οι σωληνωτοί κλίβανοι ενδείκνυνται και για την ενσωμάτωση σε προϋπάρχουσες εγκαταταστάσεις, χάρη στις μεταβλητές γωνίες κλίσης και ύψους εργασίας, καθώς και στη συμπαγή κατασκευή τους. Μεγ. θερμ. 00 C, 300 C ή 500 C Συμπαγής κατασκευή Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Ελεύθερη επιλογή κατακόρυφης ή οριζόντιας λειτουργίας Ελεύθερη επιλογή ύψους εργασίας Σωλήνας εργασίας από υλικό C 530 Θερμοστοιχείο τύπου S Δυνατότητα λειτουργίας και χωρίς τη βάση, έχοντας λάβει υπόψη τους κανονισμούς ασφαλείας Μονάδα ελέγχου εγκαταστημένη στο κάτω τμήμα του κλιβάνου Περαιτέρω εξαρτήματα βλέπε Σελίδα 52 Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Μοντέλο Μεγ. Εξωτερικές διαστάσεις 2 σε mm Εσωτ. Θερμαινόμενο Μήκος σταθερής Μήκος σωλήνα Ισχύς Ηλεκτρική Βάρος θερμ. διάμετρος μήκος θερμοκρασίας +/- 5 K τροφοδοσίας C Πλ. β υ σωλήνα σε mm σε mm σε mm σε mm kw σύνδεση* σε kg RT / ,8 μονοφασική 25 RT / ,8 μονοφασική 25 RT / ,8 μονοφασική 45 Αναφορά εκτός κλίβανου. Διαφορά προς την θερμοκρασία στο εσωτερικό έως + 50 K *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. 40

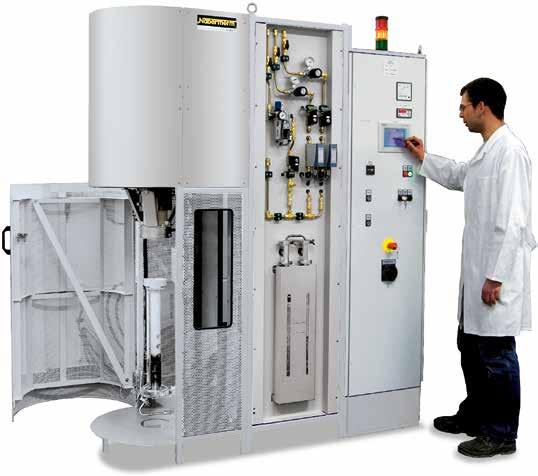

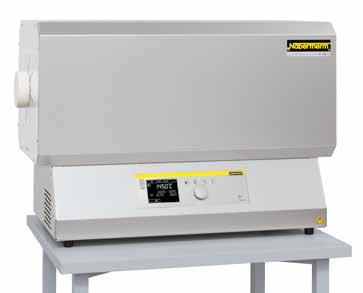

41 Σωληνωτοί κλίβανοι υψηλών θερμοκρασιών με θερμαντική αντίσταση από SiC, ατμόσφαιρα αερίου ή κενό Αυτοί οι συμπαγείς σωληνωτοί κλίβανοι με θερμαντική αντίσταση από SiC και ενσωματωμένη μονάδα ελέγχου χρησιμοποιούνται γενικά για πολλές εφαρμογές. Με σωλήνα εργασίας που αντικαθίσταται εύκολα και στάνταρ δυνατότητα εγκατάστασης πρόσθετου εξοπλισμού αποτελούν ευέλικτες λύσεις για ένα μεγάλο φάσμα εφαρμογών.η υψηλής ποιότητας μόνωση από ινώδες υλικό εγγυάται μικρούς χρόνους προθέρμανσης και ψύξης, ενώ οι θερμαντικές αντιστάσεις από SiC που έχουν τοποθετηθεί παράλληλα στο σωλήνα εργασίας διασφαλίζουν άριστη θερμοκρασιακή ομοιομορφία. Σε αυτό το εύρος θερμοκρασίας, η σχέση απόδοσης/κόστους είναι μοναδική. Μεγ. θερμ. 500 C Περίβλημα διπλού τοιχώματος από φύλλα ανοξείδωτου χάλυβα Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Ενεργή ψύξη περιβλήματος για χαμηλές θερμοκρασίες στην επιφάνεια Θερμοστοιχείο τύπου S Σχεδόν αθόρυβη λειτουργία θέρμανσης με ρελέ ημιαγωγού Προετοιμασμένο για εγκατάσταση σωλήνων εργασίας με υδρόψυκτες φλάντζες Κεραμικός σωλήνας ποιότητας C 799 Κλασικός σωλήνας εργασίας βλέπε πίνακα στη Σελίδα 5 Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB- Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Σωληνωτός κλίβανος RHTC /5 με χειροκίνητο σύστημα παροχής αερίου Πρόσθετος εξοπλισμός Ελεγκτής υπερθέρμανσης με ρυθμιζόμενη θερμοκρασία απενεργοποίησης για θερμική κατηγορία 2 σύμφωνα με το EN , ως προστασία υπερθέρμανσης για τον κλίβανο και το φορτίο Ρύθμιση φορτίων με μέτρηση θερμοκρασίας στο σωλήνα λειτουργίας και στο θάλαμο του κλιβάνου έξω από το σωλήνα βλέπε Σελίδα 54 Πώμα ινώδους υλικού Αντεπίστροφη βαλβίδα στην εξαγωγή αερίων εμποδίζει τη διείσδυση λανθάνοντος αέρα Σωλήνες εργασίας για χρήση με υδρόψυκτες φλάντζες Ένδειξη της θερμοκρασίας στον σωλήνα λειτουργίας με πρόσθετο θερμικό στοιχείο Εναλλακτικά συστήματα παροχής αερίου για λειτουργία προστατευτικού αερίου και λειτουργία κενού βλέπε Σελίδα 52 Εναλλακτικοί σωλήνες εργασίας βλέπε πίνακα στη Σελίδα 5 Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε Σελίδα 75 Σωληνωτός κλίβανος RHTC /5 Θέρμανση μέσω αντιστάσεων SiC Μοντέλο Μεγ. θερμ. Εξωτερικές διαστάσεις 4 σε mm για εξωτ. διάμετρο Θερμαινόμενο μήκος Μήκος σταθερής θερμοκρασίας +/- 5 K Μήκος σωλήνα Ισχύς τροφοδοσίας Ηλεκτρική Βάρος C 3 Πλ. β υ σωλήνα Ø σε mm σε mm σε mm 3 σε mm kw σύνδεση* σε kg RHTC / ,5 τριφασική 2 50 RHTC / ,3 τριφασική 70 RHTC 80-70/ ,8 τριφασική 90 θέρμανση μόνο μεταξύ δύο φάσεων *Υποδείξεις σχετικά με την τροφοδοσία τάσης βλέπε Σελίδα 73 2 Θέρμανση μόνο μεταξύ της φάσης και τον αγωγό Ν 4 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. 3 Αναφορά εκτός κλίβανου. Διαφορά προς την θερμοκρασία στο εσωτερικό έως + 50 K 4

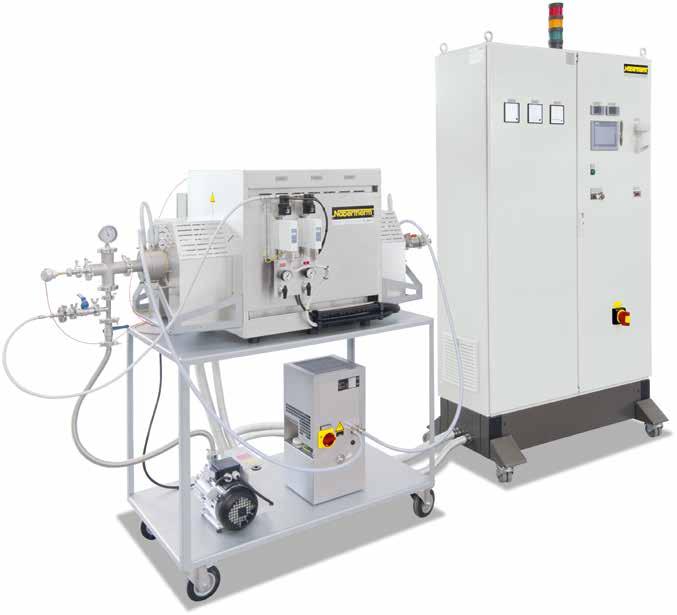

42 Σωληνωτοί κλίβανοι υψηλών θερμοκρασιών για οριζόντια λειτουργία και για κατακόρυφη λειτουργία έως 800 C ατμόσφαιρα αερίου ή κενό Σωληνωτός κλίβανος RHTH 20/600/7 Οι κλίβανοι σωλήνων υψηλών θερμοκρασιών διατίθενται είτε σε οριζόντια έκδοση (τύπος RHTH), είτε σε κατακόρυφη έκδοση (τύπος RHTV). Μόνωση υψηλής ποιότητας από πλάκες ινώδους υλικού διαμορφωμένες υπό κενό, επιτρέπουν εξοικονόμηση ενέργειας και μικρό χρόνο προθέρμανσης, λόγω της ελάχιστης συσσώρευσης θερμότητας και της θερμικής αγωγιμότητας. Χάρη στον εξοπλισμό με διαφορετικά πακέτα διοχέτευσης αερίου είναι δυνατή η εργασία με μη αναφλέξιμα ή αναγφλέξιμα πριοστατευτικά ή αντιδραστικά αέρια. Κάθετος σωληνωτός κλίβανος RHTV 50/50/7 με βάση και σετ παροχής αερίου 2 ως πρόσθετο εξοπλισμό Μεγ. θερμ. 600 C, 700 C ή 800 C Θερμαντικά στοιχεία από MoSi 2, αναρτημένα κάθετα για εύκολη αντικατάσταση Μόνωση από διαμορφωμένες υπό κενό κεραμικές πλάκες από ινώδες υλικό Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Τετράγωνο εξωτερικό περίβλημα με σχισμές για την απαγωγή της θερμότητας Σωληνωτοί κλίβανοι RHTV με βάση για κατακόρυφη λειτουργία Περίβλημα διπλού τοιχώματος από φύλλα ανοξείδωτου χάλυβα Κεραμικός σωλήνας εργασίας από υλικό C 799 με πώμα ινώδους υλικού για λειτουργία αέρα, περιλαμβάνεται στη συσκευασία παράδοσης Θερμοζεύγος τύπου B Μονάδα παροχής ισχύος με μετασχηματιστή χαμηλής ισχύος και ελεγκτή thyristor Ελεγκτής υπερθέρμανσης με ρυθμιζόμενη θερμοκρασία απενεργοποίησης για θερμική προστασία κλάσης 2 σύμφωνα με το EN , ως προστασία υπερθέρμανσης για τον κλίβανο και το φορτίο και με ρυθμιζόμενη μέγιστη θερμοκρασιακή κλίση για προστασία σωλήνα Ανεξάρτητη από τον κλίβανο μονάδα ελέγχου σε ανεξάρτητο επιδαπέδιο θάλαμο Κλασικός σωλήνας εργασίας βλέπε πίνακα στη Σελίδα 5 Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 42

43 Πρόσθετος εξοπλισμός Ρύθμιση φορτίων με μέτρηση θερμοκρασίας στο σωλήνα λειτουργίας και στο θάλαμο του κλιβάνου έξω από το σωλήνα βλέπε Σελίδα 54 Ένδειξη της θερμοκρασίας στον σωλήνα λειτουργίας με πρόσθετο θερμικό στοιχείο Αεροστεγείς φλάντζες για λειτουργία με προστατευτικό αέριο ή κενό Χειροκίνητο ή αυτόματο σύστημα παροχής αερίου Έκδοση τριών ζωνών για τη βελτιστοποίηση της θερμοκρασιακής ομοιομορφίας (μόνο σωληνωτοί κλίβανοι RHTH) Αντεπίστροφη βαλβίδα στην εξαγωγή αερίων εμποδίζει τη διείσδυση λανθάνοντος αέρα Εναλλακτικοί σωλήνες εργασίας, σχεδιασμένοι για τις απαιτήσεις της διαδικασίας, σύμφωνα με τον πίνακα, βλέπε σελίδα 5 Περαιτέρω εξαρτήματα βλέπε Σελίδα 52 Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD ή το Κέντρο Ελέγχου NCC της Nabertherm για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε σελίδα 75 Σωληνωτός κλίβανος RHTV 20/480/6 LBS σε έκδοση προσαρμοσμένη στις απαιτήσεις του πελάτη με σωλήνα εργασίας, ο οποίος είναι κλειστός από τη μία πλευρά, προαιρετική σύνδεση προστατευτικού αερίου και δυνατότητα δημιουργίας κενού καθώς και κινητήρα οδήγησης της τράπεζας που ελέγχεται με χειριστήριο Ελεγκτής υπερθέρμανσης Σωληνωτός κλίβανος RHTH 20/600/8 Μοντέλο Μεγ. θερμ. Εξωτερικές διαστάσεις 4 σε mm μεγ. για εξωτ. διάμετρο θερμαινόμενο μήκος Μήκος σταθερής θερμοκρασίας +/- 5 K Μήκος σωλήνα Ισχύς τροφοδοσίας Ηλεκτρική Βάρος Οριζόντια έκδοση C 3 Πλ. 2 β υ σωλήνα Ø/mm σε mm σε mm 3 σε mm kw σύνδεση* σε kg RHTH 50/50/ 'ή ,4 μονοφασική 70 RHTH 80/300/ 'ή ,0 μονοφασική 90 RHTH 20/600/ ,4 μονοφασική 0 Μοντέλο Μεγ. θερμ. Εξωτερικές διαστάσεις 4 σε mm Μεγ. για εξωτ. διάμετρο θερμαινόμενο μήκος Μήκος σταθερής θερμοκρασίας +/- 5 K Μήκος σωλήνα Ισχύς τροφοδοσίας Ηλεκτρική Βάρος Κατακόρυφη C 3 Πλ. β υ 2 σωλήνα Ø /mm σε mm σε mm 3 σε mm kw σύνδεση* σε kg RHTV 50/50/ 'ή ,4 μονοφασική 70 RHTV 80/300/ 'ή ,3 μονοφασική 90 RHTV 20/600/ ,0 μονοφασική 0 θέρμανση μόνο μεταξύ δύο φάσεων *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 χωρίς σωλήνα 4 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. 3 Αναφορά εκτός κλίβανου. Διαφορά προς την θερμοκρασία στο εσωτερικό έως + 50 K 43

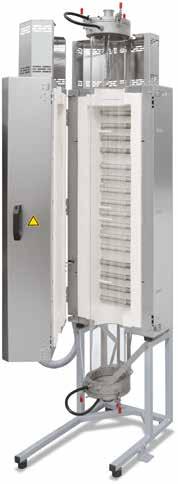

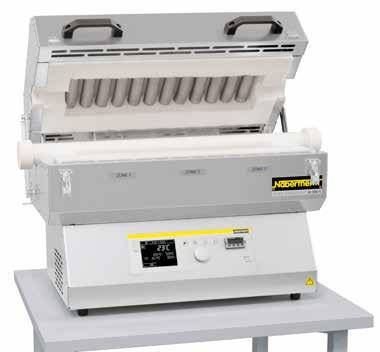

44 Πτυσσόμενοι σωληνωτοί κλίβανοι για οριζόντια ή κατακόρυφη λειτουργία έως 300 C, ατμόσφαιρα αερίου ή κενό Σωληνωτός κλίβανος RSH 50/500/3 Αυτοί οι σωληνωτοί κλίβανοι χρησιμοποιούνται για οριζόντια (RSH) ή κάθετη (RSV) λειτουργία. Ο σχεδιασμός του ανοίγματος επιτρέπει την εύκολη αλλαγή του σωλήνα εργασίας. Έτσι μπορούν να αλλαχθούν με άνεση διαφορετικοί σωλήνες εργασίας (π.χ. σωλήνες εργασίας από διαφορετικά υλικά). Σωληνωτός φούρνος RSV 70/000/ με Σύστημα Παροχής Αερίου 2 Η χρήση διαφόρων εξαρτημάτων επιτρέπει τη βέλτιστη χρήση αυτών των επαγγελματικών σωληνωτών κλιβάνων για τη διαδικασία σας. Μέσω της αναβάθμισης με διαφορετικά συστήματα παροχής αερίου μπορεί υπό ελεγχόμενη ατμόσφαιρα, να πραγματοποιηθεί κενό ή εύφλεκτα αέρια προστασίας ή αντίδρασης. Για τον έλεγχο της διαδικασίας χρησιμοποιούνται πέρα από τους άνετους πρότυπους ελεγκτές και μοντέρνοι έλεγχοι SPS. Σύστημα παροχής αερίου για μη αναφλέξιμα προστατευτικά ή αντιδραστικά αέρια με βάνα φραγής και μετρητή ροής με βάνα ρύθμισης, έτοιμο με σωλήνες προαιρετικά με μαγνητική βαλβίδα Μεγ. θερμ. 00 C ή 300 C Περίβλημα διπλού τοιχώματος από φύλλα ανοξείδωτου χάλυβα Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Μεγ. θερμ. 00 C: Θερμοστοιχείο τύπου N Μεγ. θερμ. 300 C: Θερμοστοιχείο τύπου S Για κάθετη λειτουργία με πρόσθετο κάθετο πλαίσιο (RSV) Πτυσσόμενη έκδοση για την άνετη εισαγωγή του σωλήνα εργασίας Σωλήνας εργασίας από υλικό C 530 με πώμα ινώδους υλικού για λειτουργία αέρα, περιλαμβάνεται στη συσκευασία παράδοσης Θερμαντικά στοιχεία στους σωλήνες στήριξης για ελεύθερη ακτινοβολία RSV: Μονάδα ελέγχου ανεξάρτητη από τον κλίβανο, με ανεξάρτητο επίτοιχο ή επιδαπέδιο θάλαμο RSH: ενσωματωμένος στον κλίβανος πίνακας διανομής με ελεγκτή Κλασικός σωλήνας εργασίας βλέπε πίνακα στη Σελίδα 5 Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης Σωληνωτός κλίβανος RSH 20/000/S, τριζωνικός, με διαχωριστικά ζωνών την επίτευξη της βαθμίδας της θερμοκρασίας Σωληνωτός κλίβανος RS 20/750/3 με σύστημα παροχής αερίου 4, χρήση υδρογόνου 44

45 NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Πρόσθετος εξοπλισμός Ρύθμιση φορτίων με μέτρηση θερμοκρασίας στο σωλήνα λειτουργίας και στο θάλαμο του κλιβάνου έξω από το σωλήνα βλέπε Σελίδα 54 Ένδειξη της θερμοκρασίας στον σωλήνα λειτουργίας με πρόσθετο θερμικό στοιχείο Διαφορετικά πακέτα διοχέτευσης αερίου για μη αναφλέξιμα ή αναφλέξιμα προσταττευτικά ή αντιδραστικά αέρια ή και για λειτουργία κενού βλέπε σελίδα 52 Έκδοση τριών ζωνών για βέλτιστη θερμοκρασιακή ομοιομορφία. Συστήματα ψύξης για επιταχυνόμενη ψύξη του σωλήνα εργασίας και της παρτίδας Αντεπίστροφη βαλβίδα στην εξαγωγή αερίων εμποδίζει τη διείσδυση λανθάνοντος αέρα Βάση στήριξης με ενσωματωμένη μονάδα ελέγχου Εναλλακτικοί σωλήνες εργασίας, σχεδιασμένοι για τις απαιτήσεις της διαδικασίας, σύμφωνα με τον πίνακα, βλέπε σελίδα 5 Περαιτέρω εξαρτήματα βλέπε Σελίδα 52 Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD ή το Κέντρο Ελέγχου NCC της Nabertherm για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε σελίδα 75 Σωληνωτός φούρνος RSH 80/500/3 με αεροστεγή σωλήνα και υδρόψυκτες φλάντζες Χαλαζίας και φλάντζες για λειτουργία με προστατευτικό αέριο, ως πρόσθετος εξοπλισμός σωλήνα τροφοδοσίας Μοντέλο Μεγ. Εξωτερικές διαστάσεις 5 σε μεγ. για εξωτ. θερμαινόμενο Μήκος σταθερής Μήκος Ισχύς Ηλεκτρική Βάρος θερμ. mm διάμετρο μήκος θερμοκρασίας +/- 5 K σε σωλήνα Ø σε mm kw 3 C Πλ. 2 β υ σε mm σε mm μίας ζώνης τριών ζωνών σε mm 00 C 300 C σύνδεση* kg RSH 50/250/ ,9,9 τροφοδοσίας 25 RSH 50/500/ ,4 3,4 τροφοδοσίας 4 36 RSH 80/500/ ,6 6,6 μονοφασική 4 46 RSH 80/750/ ,6 2,0 μονοφασική 4 76 RSH 20/500/.. ή ,6 6,6 μονοφασική 4 46 RSH 20/750/ ,6 2,0 μονοφασική 4 76 RSH 20/000/ ,7 3,7 μονοφασική 4 9 RSH 70/750/ ,6 2,0 μονοφασική 4 76 RSH 70/000/ ,7 3,7 μονοφασική 4 9 RSV 50/250/ ,9,9 τροφοδοσίας 25 RSV 50/500/ ,4 3,4 μονοφασική 4 36 RSV 80/500/ ,6 6,6 μονοφασική 4 46 RSV 80/750/ ,6 2,0 μονοφασική 4 76 RSV 20/500/.. ή ,6 6,6 μονοφασική 4 46 RSV 20/750/ ,6 2,0 μονοφασική 4 76 RSV 20/000/ ,7 3,7 μονοφασική 4 9 RSV 70/750/ ,6 2,0 μονοφασική 4 76 RSV 70/000/ ,7 3,7 μονοφασική 4 9 Αναφορά εκτός κλίβανου. Διαφορά προς την θερμοκρασία στο εσωτερικό έως + 50 K 3 στα 45 βολτ 2 χωρίς σωλήνα 4 Σε τριζωνικό μοντέλο απαιτείται είναι ένας αγωγός N (3/N/PE) 5 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 45

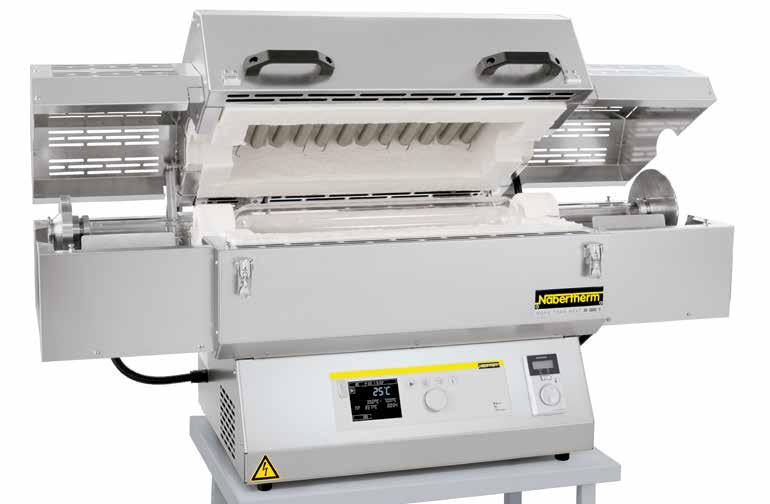

46 Περιστροφικοί κλίβανοι για τη λειτουργία παρτίδων έως 00 C Κλίβανος περιστρεφόμενου σωλήνα RSRB 80/500/ ως μοντέλο τραπεζιού για λειτουργία σε παρτίδες Οι κλίβανοι περιστρεφόμενου σωλήνα μικρού μεγέθους της σειράς RSRB είναι κατάλληλοι ιδιαίτερα για τη λειτουργία παρτίδων. Η μόνιμη περιστροφή του σωλήνα εργασίας φροντίζει ώστε η δέσμη να βρίσκεται σε μόνιμη κίνηση. Μέσω του ειδικού σχήματος του αντιδραστήρα πυριτικού γυαλιού με τα λεπτά άκρα σωλήνα, η δέσμη διατηρείται στον κλίβανο και μπορεί να επεξεργαστεί υπό θερμότητα για το επιθυμητό χρονικό διάστημα. Επίσης, καθιστά δυνατή τη ρυθμιζόμενη θέρμανση ανάλογα με τα προφίλ θερμοκρασίας. Σετ εξαρτημάτων σύνδεσης για λειτουργία κενού Μεγ. θερμ. 00 C Θερμοστοιχείο τύπου Κ Περίβλημα διπλού τοιχώματος από φύλλα ανοξείδωτου χάλυβα Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Σωληνωτός κλίβανος σε έκδοση επιτραπέζιου μοντέλου με αντιδραστήρα από γυαλί χαλαζία, κωνικό στα άκρα Για την εκκένωση, ο αντιδραστήρας μπορεί να αφαιρεθεί από τον κλίβανο. Λόγω του μηχανισμού μετάδοσης κίνησης χωρίς ιμάντες και του αναδιπλούμενου περιβλήματος κλιβάνου, η αφαίρεση είναι ιδιαίτερα εύκολη (θερμοκρασία ανοίγματος < 80 C) Μηχανισμός μετάδοσης κίνησης με λειτουργία αδιαβάθμητης ρύθμισης για περίπου 2-45 U/min Μονάδα ελέγχου ανεξάρτητη από το σωληνωτό κλίβανο, με ανεξάρτητο επίτοιχο ή επιδαπέδιο θάλαμο Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Περιγραφή της λειτουργίας ρύθμισης βλέπε Σελίδα 72 Αεριοστεγανό πώμα ασφάλισης για σωλήνα γυαλιού χαλαζία, κλειστό από τη μια πλευρά) Πρόσθετος εξοπλισμός Ρύθμιση τριών ευρών για βελτιστοποίηση της θερμοκρασιακής ομοιομορφίας Ένδειξη της θερμοκρασίας στον σωλήνα εργασίας με μέτρηση μέσω πρόσθετου θερμοστοιχείου Ρύθμιση φορτίου μέσω πρόσθετου θερμοστοιχείου στον σωλήνα εργασίας Διαφορετικά συστήματα παροχής αερίου με καλά χαρακτηριστικά έκπλυσης της δέσμης με αέριο επεξεργασίας μέσω εισόδου από το ένα άκρο του σωλήνα και εξόδου από το άλλο άκρο 46

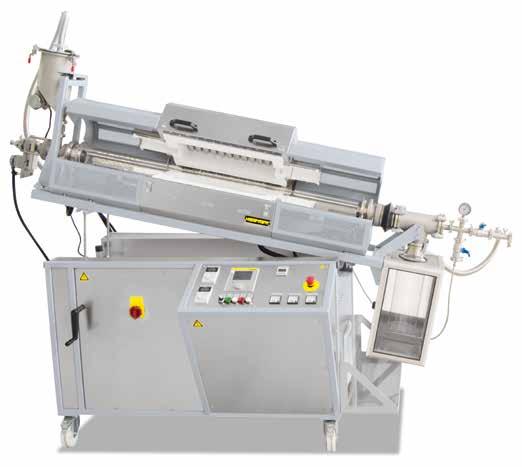

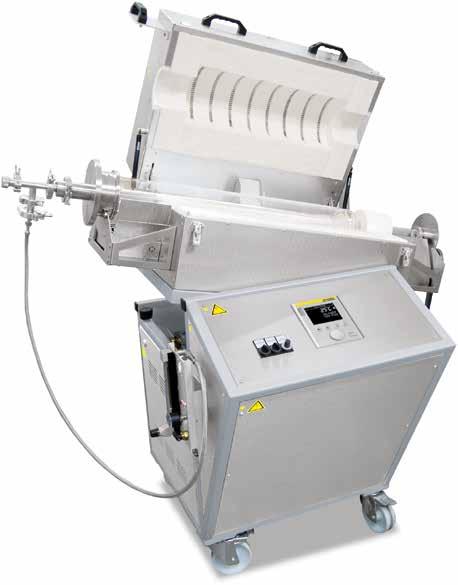

47 Κλίβανος περιστρεφόμενου σωλήνα RSRB 20/500/ Στεγανή άρθρωση για σύνδεση του περιστρεφόμενου αντιδραστήρα σε ένα σύστημα παροχής αερίου Βαλβίδα αντεπιστροφής στην έξοδο αερίου για παρεμπόδιση της τυχαίας εισαγωγής αέρα Έκδοση με λειτουργία σε κενό, έκαστη με εγκατεστημένη αντλία έως 0-2 mbar Ανοιχτός αντιδραστήρας και από τις δύο πλευρές από πυριτικό γυαλί με πτυχώσεις για καλύτερη ανάμειξη της δέσμης στο σωλήνα Εξοπλισμός για απλοποιημένη φόρτωση και εκφόρτωση του σωλήνα εργασίας στην εξής έκδοση --Αντιδραστήρας ανάμειξης από πυριτικό γυαλί με ενσωματωμένο πτερύγιο για καλύτερη ανάμειξη της δέσμης, κλειστός από τη μία πλευρά και μεγάλο άνοιγμα στην άλλη πλευρά --Μηχανισμός αριστερής/δεξιάς ανατροπής. Για πλήρωση και θερμική κατεργασία ο κλίβανος ανατρέπεται προς τα δεξιά στο σημείο του αναστολέα, ώστε να είναι δυνατή η προώθηση του φορτίου στο εσωτερικό του. Για την εκκένωση ο κλίβανος περιστρεφόμενου σωλήνα ανατρέπεται μέσω ταλάντωσης προς την αντίθετη πλευρά, προκειμένου να αφαιρεθεί η σκόνη από τον αντιδραστήρα. Η δειγματοληψία του αντιδραστήρα δεν είναι πλέον απαραίτητη --Κλίβανος περιστρεφόμενου σωλήνα τοποθετημένος σε βάση στήριξης με ενσωματωμένη μονάδα χειρισμού και ελεγκτή, συμπεριλαμβανομένων των κυλίνδρων μεταφοράς Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD ή το Κέντρο Ελέγχου NCC της Nabertherm για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε σελίδα 75 Κλίβανος περιστρεφόμενου σωλήνα RSRB 20/500/ με δεξιά κλίση για πλήρωση και για τη λειτουργία των παρτίδων Κλίβανος περιστρεφόμενου σωλήνα RSRB 20/500/ με αριστερή κλίση για άδειασμα Μοντέλο Μεγ. Εξωτερικές διαστάσεις 4 μεγ. για εξωτ. Ø Άκρα θερμαινόμενο Μήκος σταθερής Μήκος Ισχύς Ηλεκτρική Βάρος θερμ. σε mm (Επιτραπέζιο μοντέλο) διάμετρο σωλήνα Ø/ σύνδεσης μήκος θερμοκρασίας +/- 5 K σε mm 3 σωλήνα τροφοδοσίας σε C 3 Πλ. β υ σε mm σε mm σε mm μίας ζώνης τριών ζωνών σε mm kw σύνδεση* kg RSRB / ,7 μονοφασική 00 RSRB / ,9 τριφασική 2 5 RSRB / , τριφασική 2 05 RSRB / ,6 τριφασική 20 RSRB / ,3 τριφασική 25 θέρμανση μόνο μεταξύ δύο φάσεων *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 Θέρμανση μόνο μεταξύ φάσης και ουδέτερου αγωγού 3 Αναφορά εκτός κλίβανου. Διαφορά προς την θερμοκρασία στο εσωτερικό έως + 50 K 4 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. 47

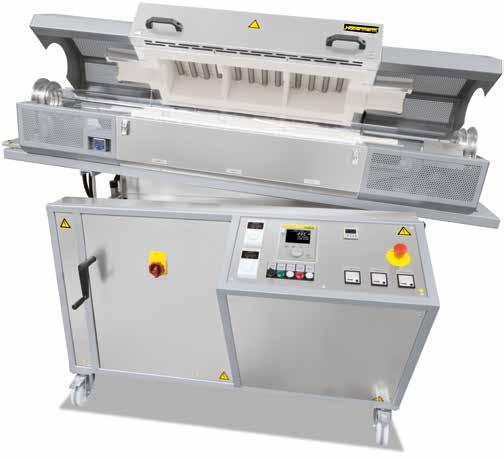

48 Περιστροφικοί κλίβανοι για συνεχόμενες διαδικασίες έως 300 C Οι κλίβανοι περιστρεφόμενου σωλήνα της σειράς RSRC είναι κατάλληλα ιδιαίτερα για διαδικασίες στις οποίες το συνεχώς κινούμενο υλικό δέσμης θερμαίνεται για μικρό χρονικό διάστημα Για να γίνει αυτό, ο κλίβανος περιστρεφόμενου σωλήνα ρυθμίζεται υπό μικρή κλίση και επιτυγχάνεται η επιθυμητή θερμοκρασία. Το υλικό τροφοδοτείται συνεχώς στο επάνω άκρο του σωλήνα. Διαπερνά τη θερμαινόμενη περιοχή του σωλήνα και εξέρχεται από το σωλήνα πέφτοντας στο κάτω άκρο. Ο χρόνος θερμικής επεξεργασίας εξαρτάται από τη γωνία κλίσης, την ταχύτητα περιστροφής και το μήκος του σωλήνα εργασίας, καθώς και από τα χαρακτηριστικά ροής του υλικού δέσμης. Κλίβανος περιστρεφόμενου σωλήνα RSRC 20/750/3 κενού αέρα. Εάν διαθέτει το προαιρετικά διαθέσιμο, κλειστό σύστημα τροφοδοσίας 5 λίτρων υλικού δέσμης συμπεριλ. δοχείου συλλογής, ο κλίβανος περιστρεφόμενου σωλήνα μπορεί να χρησιμοποιηθεί και για διαδικασίες υπό συνθήκες αδρανούς αερίου ή Ανάλογα με τη διαδικασία, τη δέσμη, και την απαιτούμενη μέγιστη θερμοκρασία, χρησιμοποιούνται διάφοροι σωλήνες εργασίας από πυριτικό γυαλί, κεραμικό υλικό ή μέταλλο (βλέπε σελίδα 50). Κατά αυτόν τον τρόπο, το συγκεκριμένο μοντέλο κλιβάνου μπορεί να προσαρμοστεί σε διάφορες προοριζόμενες χρήσεις. Κοχλίας μεταφοράς ρυθμιζόμενου αριθμού στροφών Κοχλίες μεταφοράς με διαφορετικές κλίσεις για προσαρμογή στη μεταφερόμενη ποσότητα 48 Μεγ. θερμ. 00 C --Σωλήνας εργασίας από γυαλί χαλαζία, ανοιχτός και από τις δύο πλευρές --Θερμοστοιχείο τύπου Κ Μέγιστη θερμοκρασία 300 C --Ανοιχτός και από τις δύο πλευρές κεραμικός σωλήνας εργασίας C Θερμοστοιχείο τύπου S Θερμαντικά στοιχεία στους σωλήνες στήριξης για ελεύθερη ακτινοβολία Περίβλημα διπλού τοιχώματος από φύλλα ανοξείδωτου χάλυβα Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Μηχανισμός μετάδοσης κίνησης με λειτουργία αδιαβάθμητης ρύθμισης για περίπου 2-45 U/min Ψηφιακή οθόνη για την γωνία κλίσης του κλίβανου περιστρεφόμενου σωλήνα Ιδιαίτερα εύκολη αφαίρεση λόγω του μηχανισμού μετάδοσης κίνησης χωρίς ιμάντες και του αναδιπλούμενου περιβλήματος κλιβάνου (θερμοκρασία ανοίγματος < 80 C) Εγκατάσταση μικρού μεγέθους. Ο κλίβανος τοποθετείται σε ένα υποπλαίσιο με --χειροκίνητο μηχανισμό μετάδοσης κίνησης άξονα, με στρόφαλο για προρύθμιση της γωνίας κλίσης --Ενσωματωμένο χειριστήριο και πίνακα ελέγχου --Κύλινδροι μεταφοράς Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Περιγραφή της λειτουργίας ρύθμισης βλέπε Σελίδα 72

49 Πρόσθετος εξοπλισμός Ρύθμιση τριών ευρών για βελτιστοποίηση της θερμοκρασιακής ομοιομορφίας Ένδειξη της θερμοκρασίας στον σωλήνα εργασίας με μέτρηση μέσω πρόσθετου θερμοστοιχείου Ρύθμιση φορτίου μέσω πρόσθετου θερμοστοιχείου στον σωλήνα εργασίας Διαφορετικά συστήματα παροχής αερίου με καλά χαρακτηριστικά έκπλυσης της δέσμης με αέριο (δυνατό και με υδρογόνο) επεξεργασίας αντίθετης ροής (μόνο σε συνδυασμό με σύστημα τροφοδοσίας, βλέπε παρακάτω) Έκδοση με λειτουργία σε κενό, έκαστη με εγκατεστημένη αντλία έως 0-2 mbar Δίαυλος δόνησης και κομμάτι επέκτασης στον περιστρεφόμενο σωλήνα για την απλή τροφοδοσία/-αφαίρεση του υλικού, κατάλληλα για διαδικασίες σε φυσιολογική ατμόσφαιρα Σύστημα τροφοδοσίας για την συνεχή προώθηση υλικού, αποτελείται από: --Χωνί τροφοδοσίας από ανοξείδωτο χάλυβα συμπεριλ. ηλεκτρικής γεννήτριας δονήσεων για βελτιστοποίηση της τροφοδοσίας υλικού στο σωλήνα εργασίας --Ηλεκτροκίνητος κοχλίας μεταφοράς στην είσοδο του σωλήνα εργασίας με κλίση 0, 20 ή 40 mm και ρυθμιζόμενο αριθμό στροφών μεταξύ 0,28 και 6 στροφών/λεπτό, Δυνατότητα ρύθμισης μηχανισμού μετάδοσης κίνησης προς τα πάνω ή προς τα κάτω για διαφορετικό εύρος αριθμού στροφών: προαιρετικά --Φιάλη συλλογής από γυαλί εργαστηριακής χρήσης στην έξοδο του σωλήνα --Κατάλληλη για τη λειτουργία σε ατμόσφαιρα αερίου ή κενού Σωλήνες εργασίας από διαφορετικά υλικά, βλέπε σελίδα 50 Αντιδραστήρες παρτίδων από πυριτικό γυαλί, Tmax 00 C Υψηλές θερμοκρασίες έως 500 C είναι διαθέσιμες κατόπιν αιτήματος Σύστημα ρύθμισης plc για παρακολούθηση της θερμοκρασίας και έλεγχο των συνδεδεμένων εξαρτημάτων, όπως π.χ. σύνδεση και ταχύτητα του κοχλία μεταφοράς, αριθμός στροφών του σωλήνα εργασίας, σύνδεση της γεννήτριας δονήσεων κ.λ.π. Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD ή το Κέντρο Ελέγχου NCC της Nabertherm για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε σελίδα 75 Φούρνος περιστρεφόμενου σωλήνα RSRC 80/500/ για διαδικασίες υπό προστατευτικό αέριο ή στο κενό Δίαυλος δόνησης στον περιστρεφόμενο σωλήνα για την απλή τροφοδοσία του υλικού Γεννήτρια δονήσεων στη χοάνη πλήρωσης για καλύτερη παροχή της σκόνης σωλήνα τροφοδοσίας σε Μοντέλο Μεγ. Εξωτερικές διαστάσεις 4 μεγ. για εξωτ. θερμαινόμενο Μήκος σταθερής Μήκος Ισχύς Ηλεκτρική Βάρος θερμ. σε mm διάμετρο μήκος θερμοκρασίας +/- 5 K σωλήνα Ø σε mm 3 C 3 Πλ. β υ σε mm σε mm μίας ζώνης τριών ζωνών σε mm kw σύνδεση* kg RSRC / ,7 μονοφασική 555 RSRC / ,9 τριφασική RSRC / , τριφασική RSRC / ,6 τριφασική 600 RSRC / ,3 τριφασική 605 RSRC / ,3 τριφασική 555 RSRC / ,6 τριφασική 570 RSRC / , τριφασική 585 RSRC / ,9 τριφασική 600 RSRC / ,9 τριφασική 605 θέρμανση μόνο μεταξύ δύο φάσεων *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 Θέρμανση μόνο μεταξύ φάσης και ουδέτερου αγωγού 3 Αναφορά εκτός κλίβανου. Διαφορά προς την θερμοκρασία στο εσωτερικό έως +50 K 4 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. 49

50 Σωλήνες εργασίας Διατίθενται σωλήνες εργασίας για διαφορετικές εφαρμογές και θερμοκρασίες. Οι τεχνικές προδιαγραφές των διαφόρων σωλήνων εργασίας παρατίθενται στον ακόλουθο πίνακα: Μεγάλη ποικιλία σωλήνων εργασίας Υλικό Εξωτερική Ø σωλήνα mm Μέγ. κλίση της καμπύλης θέρμανσης K/h Μεγ.θεμ. στην ατμόσφαιρα* C Μεγ. θερμ. σε λειτουργία κενού C Αεροστεγής < 20 χωρίς περιορισμό C 530 (Sillimantin) από δεν εφαρμόζεται όχι < C 60 (Pytagoras) από ναι < C 799 (99,7 % Al 2 O 3 ) από ναι Πυριτικό γυαλί όλοι χωρίς περιορισμό ναι Κράμα CrFeAl όλοι χωρίς περιορισμό ναι *Σε επιθετικές ατμόσφαιρες ενδέχεται να μειώνεται η μεγ. επιτρεπόμενη θερμοκρασία Ανοχές σε σχέση με το σχηματισμό και την ακρίβεια θέσης σύμφωνα με το πρότυπο DIN Σωλήνες εργασίας για περιστροφικούς σωληνωτούς κλιβάνους: βασικός ( ) και προαιρετικός εξοπλισμός ( ) Διαστάσεις Αριθμός παραγγελίας Περιστροφικοί σωληνωτοί κλίβανοι ασυνεχούς λειτουργίας Εξωτ. διαμ. Ø Χ Εσωτ. διαμ. Σωλήνας εργασίας Σωλήνας συνεχούς ροής / RSRC RSRB Ø Χ Μήκος αντικατάστασης 00 C 300 C 00 C Κεραμικός σωλήνας C x 65 x540 mm x 65 x 790 mm x 65 x 2040 mm x 95 x 540 mm x 95 x 790 mm x 95 x 2040 mm Κεραμικός σωλήνας C x 65 x540 mm x 65 x 790 mm x 65 x 2040 mm x 95 x 540 mm x 95 x 790 mm x 95 x 2040 mm Σωλήνας πυριτικού γυαλιού 76 x 70 x 540 mm x 70 x 790 mm x 70 x 2040 mm x 00 x 540 mm x 00 x 790 mm x 00 x 2040 mm Σωλήνας πυριτικού γυαλιού με κόμβους 76 x 70 x 540 mm x 70 x 790 mm x 70 x 2040 mm x 00 x 540 mm x 00 x 790 mm x 00 x 2040 mm Κράμα CrFeAl 75 x 66 x 540 mm x 66 x 790 mm x 99 x 540 mm x 99 x 790 mm x 99 x 2040 mm Αντιδραστήρας πυριτικού γυαλιού 76 x 70 x 40 mm x 70 x 390 mm x 00 x 40 mm x 00 x 390 mm Αντιδραστήρας πυριτικού γυαλιού με κόμβους 76 x 70 x 40 mm x 70 x 390 mm x 00 x 40 mm x 00 x 390 mm Αντιδραστήρας πυριτικού γυαλιού μικτού τύπου 76 x 70 x 40 mm x 70 x 390 mm x 00 x 40 mm x 00 x 390 mm Κλασσικός σωλήνας εργασίας Σωλήνες/αντιδραστήρες με τοποθετημένους δακτυλίους για τον περιστροφικό κινητήρα. Εφεδρικοί σωλήνες χωρίς δακτυλίους. Προαιρετικά διαθέσιμος σωλήνας εργασίας

51 Σωλήνες εργασίας: βασικός ( ) και προαιρετικός εξοπλισμός ( ) Σωλήνας εργασίας Αριθμός Μοντέλο Εξωτ. διαμ. Ø Χ Εσωτ. παραγγελίας R RSH/RSV RHTC RHTH RHTV διαμ.ø Χ Μήκος C x 30 x 450 mm x 30 x 700 mm x 40 x 450 mm x 40 x 700 mm x 50 x 650 mm x 50 x 850 mm x 50 x 00 mm x 60 x 070 mm x 70 x 650 mm x 70 x 850 mm x 70 x 00 mm x 80 x 070 mm x 00 x 850 mm x 00 x 00 mm x 00 x 350 mm x 00 x 400 mm x 50 x 00 mm x 50 x 350 mm Σωλήνας κενού¹ C x 40 x 650 mm x 40 x 900 mm x 50 x 030 mm x 50 x 230 mm x 50 x 480 mm x 70 x 230 mm x 70 x 480 mm x 00 x 230 mm x 00 x 480 mm x 00 x 730 mm x 50 x 480 mm x 50 x 730 mm C x 40 x 380 mm x 40 x 450 mm x 40 x 530 mm x 40 x 690 mm x 40 x 830 mm x 70 x 600 mm x 70 x 830 mm x 70 x 530 mm x 70 x 080 mm x 05 x 830 mm Σωλήνας κενού¹ C x 40 x 990 mm x 40 x 40 mm x 40 x 440 mm x 70 x 990 mm x 70 x 40 mm x 70 x 20 mm x 70 x 470 mm x 70 x 440 mm x 05 x 440 mm Σωλήνας κενού² APM 75 x 66 x 090 mm x 66 x 290 mm x 66 x 540 mm x 04 x 290 mm x 04 x 540 mm x 04 x 790 mm x 52 x 540 mm x 52 x 790 mm Σωλήνας κενού από πυριτικό γυαλί 50 x 40 x 650 mm x 40 x 900 mm x 54 x 030 mm x 54 x 230 mm x 54 x 480 mm x 74 x 230 mm x 74 x 480 mm x 4 x 230 mm x 4 x 480 mm x 4 x 730 mm x 62 x 480 mm x 62 x 730 mm ¹Με λειασμένα άκρα σωλήνων για χρήση με υδρόψυκτες τελικές φλάντζες Κλασσικός σωλήνας εργασίας ²Με υποδοχή για αεροστεγή φλάντζα Προαιρετικά διαθέσιμος σωλήνας εργασίας

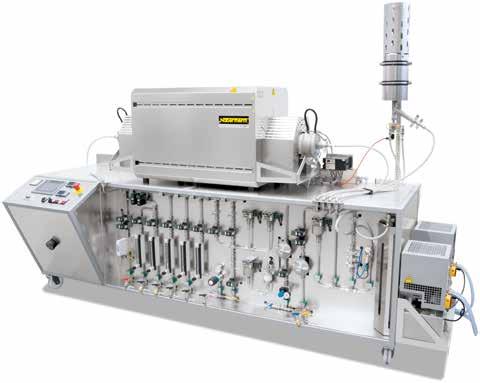

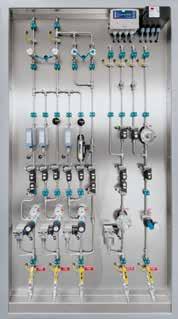

52 Συστήματα παροχής αερίου/λειτουργία σε κενό για σωληνωτούς κλιβάνους Με την προσθήκη διαφόρων πακέτων εξοπλισμού, μπορείτε να τροποποιήσετε τους σωληνωτούς κλιβάνους των σειρών για λειτουργία με άφλεκτα και εύφλεκτα αέρια ή για λειτουργία σε κενό. Σύστημα παροχής αερίου : Πώμα ινώδους υλικού με σύνδεση προστατευτικού αερίου. Ενδείκνυται για πολλές εργαστηριακές εφαρμογές Πακέτο παροχής αερίου για μη αναφλέξιμα προστατευτικά ή αντιδραστικά αέρια (δεν παρέχεται στεγανότητα για αέρια, όχι για λειτουργία κενού) Αυτό το πακέτο αποτελεί τη βάση για πολλές χρήσεις για λειτουργία με αναφλέξιμα προστατευτικά ή αντιδραστικά αέρια. Μπορείτε επίσης να συνεχίσετε να χρησιμοποιείτε τον κλασσικό σωλήνα εργασίας από υλικό C 530, που σας παραδόθηκε μαζί με τον κλίβανο. Προσφέρεται για σωληνωτούς κλιβάνους της σειράς RD, R, RT,RSH και RSV Μπορεί να χρησιμοποιηθεί τυπικός σωλήνας εργασίας 2 πώματα πό πορώδεις, μη ταξινομούμενες κεραμικές ίνες με συνδέσεις για το προστατευτικό αέριο Σύστημα παροχής αερίου για άφλεκτο προστατευτικό αέριο (Ar, N 2, αδρανές αέριο*, άλλα κατόπιν ειδικής ζήτησης) με βαλβίδα διακοπής και μετρητή ροής με ρυθμιστική βαλβίδα, με σωλήνωση προαιρετικά με μαγνητική βαλβίδα και έτοιμο για σύνδεση (για την πίεση εισόδου αερίου 300 mbar θα πρέπει να μεριμνήσει ο πελάτης). Υδρόψυκτη φλάντζα νερού Πρόσθετος εξοπλισμός Επέκταση του συστήματος παροχής αερίου για δεύτερο ή τρίτο τύπο άφλεκτου αερίου Ρυθμιστής πίεσης φιάλης για παροχή από φιάλες αερίου Αυτόματη ενεργοποίηση και απενεργοποίηση του καπνισμού με τα τμήματα του προγράμματος του controller, μόνο με controller/sps συστήματα ελέγχου με προγραμματιζόμενες ειδικές λειτουργίες Πακέτο παροχής αερίου 2 για μη αναφλέξιμα προστατευτικά η αντιδραστικά αέρια/ λειτουργία κενού Το σύστημα αυτό αποτελεί ιδανική λύση όταν οι απαιτήσεις καθαρότητας της ατμόσφαιρας στο εσωτερικό του σωλήνα εργασίας είναι ιδιαίτερα υψηλές. Επίσης το σύστημα επιδέχεται αναβάθμιση για λειτουργία σε κενό. Σύστημα παροχής αερίου για μη αναφλέξιμα προστατευτικά ή αντιδραστικά αέρια με βάνα φραγής και μετρητή ροής με βάνα ρύθμισης, έτοιμο με σωλήνες προαιρετικά με μαγνητική βαλβίδα Προσφέρεται για σωληνωτούς κλιβάνους της σειράς R, RSH, RSV, RSRB, RSRC, RHTC, RHTH και RHTV Σύστημα παροχής αερίου για άφλεκτο προστατευτικό αέριο (Ar, N 2, αδρανές αέριο*, άλλα κατόπιν ειδικής ζήτησης) με βαλβίδα διακοπής και μετρητή ροής με ρυθμιστική βαλβίδα, με σωλήνωση προαιρετικά με μαγνητική βαλβίδα και έτοιμο για σύνδεση (για την πίεση εισόδου αερίου 300 mbar θα πρέπει να μεριμνήσει ο πελάτης). Πρόσθετος εξοπλισμός για στατικούς κλιβάνους: --Επιμηκυμένος, αεροστεγής σωλήνας εργασίας από υλικό C 60 για κλιβάνους έως 300 C ή από υλικό C 799 για θερμοκρασίες άνω των 300 C --2 υδρόψυκτες φλάντζες στεγανοποίησης κενού από ανοξείδωτο χάλυβα με φλάντζα KF στην πλευρά εξόδου (για την παροχή ψυχρού νερού μέσω σύνδεσης σωλήνα NW9 πρέπει να μεριμνήσει ο πελάτης) --Διάταξη συγκράτησης φλαντζών στον κλίβανο Πρόσθετος εξοπλισμός για κλιβάνους RSRC (συνεχής λειτουργία): σύστημα τροφοδότησης Πρόσθετος εξοπλισμός για κλίβανους RSRB (λειτουργία αλλεπάλληλης τροφοδότησης): αεριοστεγανές περιστρεφόμενοι οδοί στην είσοδο και έξοδο του αερίου, ψύκτης αερίου και βαλβίδα εξόδου αερίου. Παραθυράκι παρατήρησης ως πρόσθετος εξοπλισμός για αεροστεγανή φλάντζα 52 Πρόσθετος εξοπλισμός Επέκταση του συστήματος παροχής αερίου για δεύτερο ή τρίτο τύπο άφλεκτου αερίου Ρυθμιστής πίεσης φιάλης για παροχή από φιάλες αερίου Αυτόματη ενεργοποίηση και απενεργοποίηση του καπνισμού με τα τμήματα του προγράμματος του controller, μόνο με controller/sps συστήματα ελέγχου με προγραμματιζόμενες ειδικές λειτουργίες Καπνισμός μέσω mass-flow-controller ελεγχόμενους από το πρόγραμμα (μόνο με έλεγχο Η700) Σωλήνες εργασίας από διαφορετικά υλικά Ταχυσύνδεσμοι για υδρόψυκτες φλάντζες Μονάδα ψύξης για κλειστό κύκλωμα νερού Παραθυράκι παρατήρησης του φορτίου σε χρήση αεροστεγανών φλαντζών * Να τηρηθούν οι εθνικές διατάξεις για την αναλογία μείγματος

53 Λειτουργία σε κενό Σύστημα κενού για την εκκένωση του σωλήνα εργασίας, αποτελούμενο από τμήμα σχήματος Τ για την απαγωγή του αερίου, σφαιρική βαλβίδα, μανόμετρο, χειροκίνητη αντλία κενού με περιστρεφόμενα πτερύγια και ραβδωτό σωλήνα από ανοξείδωτο χάλυβα συνδεδεμένο στην έξοδο αερίου, μέγιστη εφικτή τελική πίεση στο σωλήνα εργασίας ανάλογα με το είδος της αντλίας Αντλίες για μεγ. τελική πίεση έως και 0-5 mbar (μοντέλα RSRB/RSRC έως 0 2 mbar), κατόπιν παραγγελίας βλέπε Σελίδα 53 Η ελάττωση της αντοχής του αγωγού εργασίας σε ψηλές θερμοκρασίες περιορίζει διε μέγιστη θερμοκρασίας χρήσης σε συνθήκες κενού, βλέπε σελίδα 50 Πακέτο παροχής αερίου 4 για εφαρμογές υδρογόνου, πλήρως αυτόματη λειτουργία χωρίς επίβλεψη Ο εξοπλισμός του σωληνωτού κλιβάνου με το σύστημα παροχής αερίου 4 καθιστά εφικτή τη λειτουργία σε ατμόσφαιρα υδρογόνου. Σε λειτουργία υδρογόνου διασφαλίζεται υπερπίεση ασφαλείας 30 mbar περίπου στο σωλήνα εργασίας. Η περίσσεια υδρογόνου καίγεται σε φλογοαυλό. Με τη χρήση διευρυμένης τεχνολογίας ασφαλείας με ενσωματωμένο δοχείο έκπλυσης αζώτου ανάγκης, το σύστημα μπορεί να χρησιμοποιείται για πλήρως αυτοματοποιημένη, άνευ επίβλεψης λειτουργία.με τη μονάδα έλεγχου SPS, η προπαρασκευαστική πλύση, η εισαγωγή υδρογόνου, η λειτουργία, η παρακολούθηση σφαλμάτων και η πλύση στο τέλος της διαδικασίας εκτελούνται αυτόματα. Σε περίπτωση σφάλματος ο σωλήνας εκπλένεται αμέσως με άζωτο και η εγκατάσταση τίθεται αυτόματα σε ασφαλή κατάσταση. RHTH /8 με σετ παροχής αερίου 4 για τη λειτουργία με άζωτο Προσφέρεται για σωληνωτούς κλιβάνους της σειράς RSH, RSV, RSRC, RHTH και RHTV Σύστημα ασφαλείας για λειτουργία με εύφλεκτα αέρια, περιλαμβανομένης της εποπτείας της λειτουργίας του φλογοαυλού και της υπερπίεσης Επεκτεταμένος έλεγχος ασφαλείας με πλύση έκτακτης ανάγκης του σωλήνα σε περίπτωση σφάλματος. Δοχείο επείγουσας πλύσης Μονάδα ελέγχου με SPS ασφαλείας με οθόνη αφής για την εισαγωγή δεδομένων Φλογοαυλός Διακόπτης πίεσης για την παρακολούθηση της υπερπίεσης ασφαλείας Σύστημα παροχής αερίου για H 2 και N 2. Η ρύθμιση ποσότητας γίνεται χειροκίνητα (από τον πελάτη απαιτείται τροφοδοσία H 2 με bar, τροφοδοσία N 2 με 0 bar, τροφοδοσία αέρα με 6-8 bar και τροφοδοσία προπανίου με 300 mbar) Τελικές φλάντζες με υδρόψυξη και υποδοχές ταχείας σύνδεσης ως πρόσθετος εξοπλισμός Πρόσθετος εξοπλισμός Επέκταση του συστήματος παροχής αερίου για περαιτέρω τύπους άφλεκτων αερίων Λειτουργία με άλλα εύφλεκτα αέρια, κατόπιν αιτήματος Μειωτήρας της πίεσης φιάλης για την παροχή αερίου από φιάλες Μονάδα ψύξης για κλειστό κύκλωμα νερού ψύξης Συστήματα κενού (σε λειτουργία υδρογόνου μόνο για την προπαρασκευαστική εκκένωση) Παροχή αερίου μέσω προγραμματιζόμενου ελεγκτή μάζας-ροής (Mass-Flow) Αντλίες κενού Βάση αντλίας κενού για λειτουργία έως 0-5 mbar Διατίθενται διάφορες αντλίες, ανάλογα με την τελική πίεση βλέπε Σελίδα 67: Αντλία με περιστρεφόμενα πτερύγια μίας βαθμίδας για μεγ. τελική πίεση περίπου 20 mbar. Αντλία με περιστρεφόμενα πτερύγια δύο βαθμίδων για μεγ. τελική πίεση περίπου 0-2 mbar. Στροβιλομοριακή άντληση (αντλία μεμβράνης ακολουθούμενη από θερμική μοριακή αντλία) για μεγ. τελική πίεση περίπου 0-5 mbar. Μανόμετρο ανεξάρτητο από τον κλίβανο για ένα εύρος πίεσης 0-3 mbar ή 0-9 mbar ως πρόσθετος εξοπλισμός Υποδείξεις Επιτρέπεται μόνο η ψυχρή εκκένωση για την προστασία της αντλίας κενού. Μανόμετρο ανεξάρτητο από τον κλίβανο για ένα εύρος πίεσης 0-3 mbar ή 0 9 mbar 53

54 Εναλλακτικές λύσεις ρυθμίσεων για σωληνωτούς κλιβάνους Έκδοση τριών ζωνών ρύθμισης του θαλάμου του κλίβανου Η μέτρηση της θερμοκρασίας πραγματοποιείται από ένα κεντρικό και δύο πλευρικά τοποθετημένα θερμοστοιχεία έξω από το σωλήνα εργασίας. Οι πλευρικές ζώνες ρυθμίζονται με ένα σημείο προκαθορισμένης τιμής έναντι της κεντρικής ζώνης. Έτσι μπορεί να εξισσοροπηθεί η απώλεια θερμότητας στα άκρα του σωλήνα ώστε να επιτευχθεί μια παρατεταμένη ζώνη σταθερής θερμοκρασίας (+/- 5 K). Έκδοση τριών ζωνών ρύθμισης του θαλάμου του κλίβανου ρύθμισης θαλάμου κλιβάνου με μέτρηση θερμοκρασίας εντός του εσωτερικού του κλιβάνου, εξωτερικά του σωλήνα εργασίας. Πλεονεκτήματα: Προστασία του θερμοστοιχείου από ζημιά και επιθετικό φορτίο, ιδιαίτερα ομοιόμορφη ρύθμιση, οικονομική λύση Μειονέκτημα: Διαφορά μεταξύ της αναγραφόμενης θερμοκρασίας στον ελεγκτή και της πραγματικής θερμοκρασίας στο εσωτερικό του φούρνου. Ρύθμισης θαλάμου φούρνου Πακέτο αναβάθμισης για τη ρύθμισης θαλάμου κλιβάνου με πρόσθετη μέτρηση θερμοκρασίας στο σωλήνα λειτουργίας και ένδειξη της θερμοκρασίας Ρύθμιση φορτίου με μέτρηση θερμοκρασίας τόσο στο εσωτερικό του κλιβάνου, εξωτερικά του σωλήνα εργασίας, όσο και εντός του σωλήνα ή στο φορτίο. Πλεονεκτήματα: Ιδιαίτερα ακριβής και γρήγορη ρύθμιση Μειονέκτημα: Κόστος Ρύθμιση φορτίου. Ονομαστική τιμή εσωτερικού του κλιβάνου 2. Πραγματική τιμή χώρου κλίβανου ζώνης 3. Πραγματική τιμή χώρου κλίβανου 3 ζωνών 4. Πραγματική τιμή στο εσωτερικό του κλιβάνου 5. Πραγματική τιμή φορτίο/λουτρό/ θάλαμος/αποστακτικό κέρας 6. Ονομαστική τιμή φορτίου Σύγκριση ρύθμισης θαλάμου κλιβάνου/ρύθμιση φορτίου ρύθμισης θαλάμου κλιβάνου Μετριέται και ρυθμίζεται μόνο η θερμοκρασία στο χώρο του κλιβάνου. Για την αποφυγή υπέρβασης η ρύθμιση γίνεται αργά. H θερμοκρασία του φορτίου, επειδή εδώ δεν μετριέται και ρυθμίζεται, αποκλίνει μερικούς βαθμούς από τη θερμοκρασία στο χώρο του κλιβάνου. Ρύθμιση φορτίου Με ενεργοποιημένη τη ρύθμιση φορτίων γίνεται ρύθμιση τόσο της θερμοκρασίας των φορτίων όσο και της θερμοκρασίας του θαλάμου του κλιβάνου. Με τη βοήθεια διαφόρων παραμέτρων μπορούν να προσαρμοστούν κατά περίπτωση οι διαδικασίες προθέρμανσης και ψύξης. Με τον τρόπο αυτόν επιτυγχάνεται μια σαφώς ακριβέστερη ρύθμιση της θερμοκρασίας στο φορτίο. θερμοσυσσωμάτωση υπό ατμόσφαιρα υδρογόνου σε κλίβανο της σειράς RHTH 54 Θερμοστοιχείο για τη ρύθμιση φορτίων στο κλίβανο RHTH 20/600/8

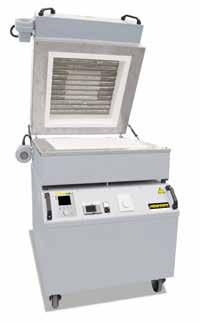

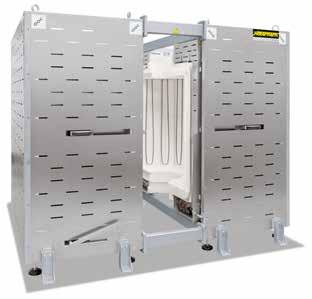

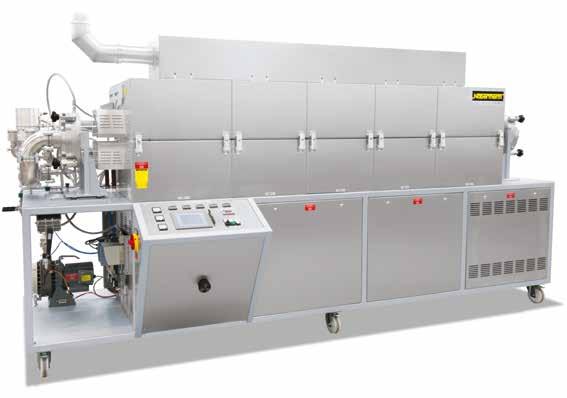

55 Σωληνωτοί κλίβανοι ειδικών εφαρμογών Σωληνωτός φούρνος RS 200/4500/08 με ανυψούμενη θύρα για τη θερμική επεξεργασία υλικού ράβδων (ακατέργαστο καθαρό μέταλλο) RS 460/000/6S για ενσωμάτωση σε εγκαταστάσεις παραγωγής Χάρη στη μεγάλη ευελιξία και καινοτομία, η Nabertherm διαθέτει την καλύτερη λύση για ειδικές εφαρμογές στα μέτρα του πελάτη. Στηριζόµενοι στα βασικά μας μοντέλα αναπτύσσουμε εξατομικευμένες εκδόσεις και για την ενσωμάτωση υπερκείμενων συστημάτων διαδικασίας. Οι λύσεις που παρουσιάζονται σε αυτήν τη σελίδα αποτελούν μόνο ένα μέρος των πιθανών παραλλαγών. Από την εργασία σε ατμόσφαιρα κενού ή προστατευτικού αερίου, καινοτόμες τεχνολογίες ρύθμισης και αυτοματοποίησης μέχρι το μεγάλο εύρος θερμοκρασιών, διαστάσεων, μηκών και ιδιοτήτων των εγκαταστάσεων σωληνωτών κλιβάνων σίγουρα θα βρούμε την κατάλληλη λύση για τη βελτιστοποίηση των εφαρμογών σας. RS 20/000/S με περιστρεφόμενο φορέα για διάφορες γωνίες κλισης RS 00/250/S ως πτυσσόμενη έκδοση για ενσωμάτωση σε ιδιοδιατάξεις δοκιμής RS 250/2500 /S, πενταζωνικός, για ανόπτηση συρμάτων σε ατμόσφαιρα υψηλού κενού και αδρανούς αερίου, συμπεριλαμβανομένης της ταχείας ψύξης και του εξαερισμού 55

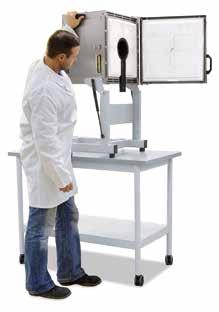

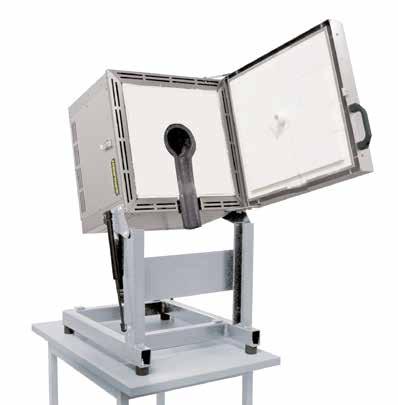

56 Κλίβανοι τήξης Κλίβανοι τήξεως KC 2/5 Κλίβανοι τήξεως K 4/0 Οι συμπαγείς αυτοί κλίβανοι για την τήξη μη σιδηρούχων μετάλλων και ορισμένων κραμάτων διαθέτουν πολλά χαρακτηριστικά που τεκμηριώνουν την υψηλή ποιότητα κατασκευής τους.διατίθενται ως επιτραπέζια μοντέλα και μπορούν να χρησιμοποιηθούν σε πολλές εργασίες εργαστηρίου.η πρακτική βάση με δυνατότητα κλίσης και αποσβεστήρες κραδασμών, καθώς και το προσαρτημένο στην πρόσθια επιφάνεια αυλάκι εκροής (όχι KC) διευκολύνουν την ακριβή δοσολόγηση κατά την εκροή του τηγμένου υλικού.οι κλίβανοι τήξεως διατίθενται για θερμοκρασίες θαλάμου 000 C, 300 C ή 500 C. Οι θερμοκρασίες αυτές αντιστοιχούν σε χαμηλότερες κατά 80 C - 0 C θερμοκρασίες τήξης. Μεγ. θερμ. 000 C, 300 C ή 500 C. Η θερμοκρασίας τήξης βρίσκεται 80 C - 0 C χαμηλότερα Μεγέθη χωνευτηρίου 0,75,,5 ή 3 λίτρα Χωνευτήριο με ενσωματωμένο στόμιο εκροής από ισογραφίτη. Περιλαμβάνεται στη συσκευασία παράδοσης Πρόσθετο αυλάκι εκροής (όχι KC) προσαρμοσμένο στον κλίβανο, για την ακριβή δοσολόγηση κατά την εκροή Συμπαγής κατασκευή της τράπεζας, εύκολο άδειασμα του χωνευτηρίου με μηχανισμό ανατροπής ελατηρίου πεπιεσμένου αέρα Χωνευτήριο για την προθέρμανση του κλιβάνου τήξης, μονωμένο με αρθρωτό κάλυμμα. Το κάλυμμα παραμένει ανοικτό κατά την εκροή Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Πρόσθετος εξοπλισμός Άλλα είδη χωνευτηρίων, π.χ. χάλυβα Έκδοση ως αποθεματική κάμινος χωρίς διάταξη ανατροπής, π.χ. για τήξη μόλυβδου Διάταξη ελέγχου επιλογής θερμοκρασίας για τον χώρο του κλιβάνου σαν προστασία κατά υπερθέρμανση. Η διάταξη ελέγχου απενεργοποιεί τη θέρμανση όταν επιτευχθεί η ρυθμισμένη οριακή θερμοκρασία και την επανενεργοποιεί όταν η θερμοκρασία πέσει πάλι κάτω από το όριο. Οπή παρατήρησης για την παρακολούθηση του τήγματος Κλίβανοι τήξεως KC 2/5 Μοντέλο Μεγ. θερμ. Χωνευτήριο Όγκος Εξωτερικές διαστάσεις 4 σε mm Ισχύς τροφοδοσίας Ηλεκτρική Βάρος C σε L Πλ. β υ kw σύνδεση* σε kg K /0 000 A 6 0, ,0 μονοφασική 85 K 2/0 000 A0, ,0 μονοφασική 90 K 4/0 000 A25 3, ,6 μονοφασική 0 K / A 6 0, ,0 μονοφασική 20 K / A0, ,0 μονοφασική 25 K 4/ A25 3, ,5 τριφασική KC / A6 0, ,5 τριφασική 70 KC 2/ A0, ,5 τριφασική 70 θέρμανση μόνο μεταξύ δύο φάσεων *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 Εξωτερικές διαστάσεις με το μετασχηματιστή στο ξεχωριστό περίβλημα (500 x 570 x 300 mm) 3 Μονάδα ελέγχου σε ανεξάρτητο επιδαπέδιο θάλαμο 4 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος.

57 Κλίβανοι ταχείας καύσης Αυτοί οι κλίβανοι ταχείας καύσης αποτελούν την ιδανική λύση για την εξομοίωση τυπικών διαδικασιών ταχείας καύσης, σε θερμοκρασίες καύσης έως και 300 C. Ο συνδυασμός υψηλής απόδοσης, μικρής θερμικής μάζας και ισχυρών ανεμιστήρων ψύξης επιτρέπει κύκλους από ψυχρό σε ψυχρό διάρκειας σε σε έως 35 λεπτά σε θερμοκρασίες ανοίγματος περίπου 300 C. Μεγ. θερμ. 300 C Ιδιαίτερα συμπαγής κατασκευή Τοποθέτηση του φορτίου σε κεραμικούς φέροντες σωλήνες Θέρμανση από τον πυθμένα και την οροφή Ρύθμιση δύο ζωνών, δυνατότητα ξεχωριστής ρύθμισης πυθμένα και οροφής Ενσωματωμένος ανεμιστήρας ψυχρού αέρα, προγραμματιζόμενος για μείωση της διάρκειας ψύξης των προϊόντων συμπερ. και της ψύξης του περιβλήματος του φούρνου Προγραμματιζόμενο άνοιγμα του καλύμματος κατά 60 mm περίπου, για ταχύτερη ψύξη χωρίς ενεργοποίηση του ανεμιστήρα Θερμοστοιχείο τύπος S για την άνω και την κάτω ζώνη Τροχοί μεταφοράς για την άνετη μετακίνηση του κλιβάνου Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Μοντέλο Μεγ. θερμ. Εσωτερικές διαστάσεις 2 σε mm Όγκος Εξωτερικές διαστάσεις σε mm Ισχύς τροφοδοσίας Ηλεκτρική Βάρος C Πλ. β υ σε L Πλ. β υ kw σύνδεση* σε kg LS 2/ τριφασική 50 LS 25/ τριφασική 60 θέρμανση μόνο μεταξύ δύο φάσεων *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. Κεκλιμένοι κλίβανοι και κλίβανοι με διάταξη περιτύλιξης Ο εσωτερικός χώρος του κλιβάνου GR 300/3 κατανέμεται σε 6 ομοιόμορφες περιοχές ρύθμισης. Η θερμοκρασία σε κάθε μία ζώνη ρυθμίζεται ξεχωριστά. Εισαγωγή του φορτίου από την θύρα στην πλάγια πλευρά. Στο θερμαινόμενο μήκος των 300 mm μπορεί να γίνει βαθµωτή ρύθµιση έως και 400 C. Εάν ο πελάτης το επιθυμεί μπορεί να τοποθετηθεί και δεύτερη θύρα στην απέναντι πλευρά, για χρήση ως κλίβανο με διάταξη περιτύλιξης. Κατά την χρήση των παρεχόμενων διαχωρισμών ινών, επιτυγχάνεται η φόρτιση από την κορυφή, ανοίγοντας το καπάκι. Μεγ. θερμ. 300 C Θερμαινόμενο μήκος: 300 mm Τα θερμαντικά στοιχεία έχουν τοποθετηθεί επάνω σε φέροντες σωλήνες, επιτρέποντας ελεύθερη ακτινοβόληση της θερμότητας στο εσωτερικό του κλιβάνου Εισαγωγή του φορτίου από την οροφή ή από τη θύρα στην πρόσθια πλευρά Το άνοιγμα του καλύμματος υποστηρίζεται από αποσβεστήρες κραδασμών Ρύθμιση έξι ζωνών Ξεχωριστή ρύθμιση των έξι ζωνών θέρμανσης (ζώνες των 60 mm) Θερμοκρασιακή κλίση 400 C καθ'όλο το μήκος του θερμαινόμενου χώρου Ινώδη χωρίσματα για το διαχωρισμό των έξι επιμέρους θαλάμων Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Κλίβανος ταχείας καύσης LS 25/3 Καμπύλες καύσης του κλίβανου ταχείας καύσης LS 2/3 και LS 25/3 Κεκλιμένος κλίβανος GR 300/3S Πρόσθετος εξοπλισμός Έως 0 ζώνες ρύθμισης Δεύτερη πόρτα για χρήση ως κλίβανο με διάταξη περιτύλιξης Κλίβανος με διάταξη περιτύλιξης σε όρθια αντί για οριζόντια εκδοχή Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το Κέντρο Ελέγχου NCC της Nabertherm για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε σελίδα 75 Μοντέλο Μεγ. θερμ. Εσωτερικές διαστάσεις σε mm Εξωτερικές διαστάσεις σε mm Ισχύς τροφοδοσίας Ηλεκτρική Βάρος C Πλ. β υ Πλ. β υ kw σύνδεση* σε kg GR 300/ τριφασική 300 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 Θάλαμος φούρνου του κεκλιμένου κλίβανου GR 300/3 με δεύτερη πόρτα ως πρόσθετος εξοπλισμός 57

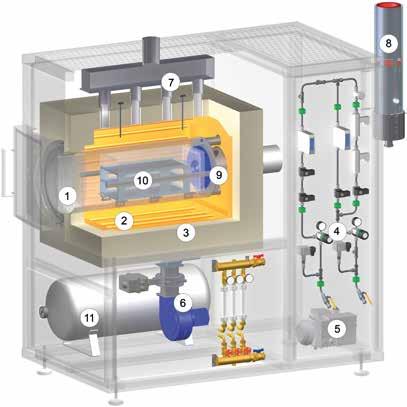

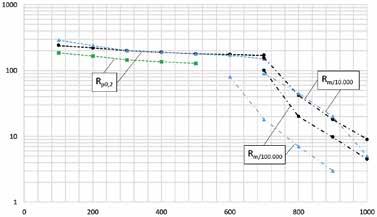

58 Κλίβανοι αποστακτικού κέρατος με θερμά τοιχώματα για θερμοκρασίες έως 00 C Σχηματική απεικόνιση κλιβάνου απόσταξης θερμού τοιχώματος με πρόσθετο εξοπλισμό Αποστακτήρας 2 Θέρμανση 3 Μόνωση 4 Σύστημα διαχείρισης αερίου 5 Αντλία κενού 6 Ανεμιστήρας έμμεσο σύστημα ψύξης 7 Έξοδος έμμεσο σύστημα ψύξης 8 Φλόγα καυσαερίων (φλογοαυλός) 9 Κυκλοφορητής (μοντέλα NRA) 0 Φορέας παρτίδας Περιέκτης αέρα έκτακτης ανάγκης Αυτοί οι αεριοστεγανοί κλίβανοι αποστακτικού κέρατος είναι εξοπλισμένοι με σύστημα άμεσης ή έμμεσης θέρμανσης ανάλογα με τη θερμοκρασία. Ενδείκνυνται εξαιρετικά για διάφορες διαδικασίες θερμικής κατεργασίας, οι οποίες απαιτούν συγκεκριμένη ατμόσφαιρα προστατευτικών ή αντιδραστικών αερίων. Τα συμπαγή αυτά μοντέλα έχουν σχεδιαστεί και για θερμική κατεργασία σε στο κενό για θερμοκρασίες έως 600 C. Ο εσωτερικός χώρος του κλιβάνου αποτελείται από αεριοστεγανό αποστακτικό κέρας εξοπλισμένο με σύστημα υδρόψυξης στην περιοχή της θύρας για προστασία της ειδικής στεγανοποίησης. Οι κλίβανοι αποστακτικού κέρατος που είναι εξοπλισμένοι με αντίστοιχη τεχνολογία ασφαλείας ενδείκνυνται επίσης για εφαρμογές σε ατμόσφαιρα αντιδραστικών αερίων, όπως π.χ. υδρογόνου, ή εφόσον διαθέτουν το πακέτο IDB, για αδρανή διαχωρισμό ή για διαδικασίες πυρόλυσης. Ανάλογα με το εύρος θερμοκρασίας που απαιτείται για την εκάστοτε διαδικασία, χρησιμοποιούνται διαφορετικές παραλλαγές μοντέλου: Εσωτερική θέρμανση για κλίβανο αποστακτικού κέρατος NRA../06 Μοντέλα NRA../06 μέγ. θερμ. έως 650 C Θερμικά στοιχεία κατανεμημένα εντός του αποστακτικού κέρατος Θερμοκρασιακή ομοιομορφία έως +/- 5 C εντός του ωφέλιμου χώρου βλέπε Σελίδα 7 Αποστακτικό κέρας από ανοξείδωτο χάλυβα.457 Ανεμιστήρας ανακυκλοφορίας στο οπίσθιο τμήμα του αποστακτικού κέρατος για βελτιστοποίηση της θερμοκρασιακής ομοιομορφίας Μόνωση από ορυκτοβάμβακα Τάση [MPa] Υλικό Υλικό 2 Υλικό 3 Θερμοκρασία [ C] Βραχυχρόνια και μακροχρόνια αντοχή υλικών αποστακτήρα Μοντέλα NRΑ../09 μέγ. θερμ. 950 C Έκδοση όπως τα μοντέλα NRA../06 με τις ακόλουθες διαφοροποιήσεις: Εξωτερικά εγκατεστημένο σύστημα θέρμανσης με θερμικά στοιχεία επί του αποστακτικού κέρατος Αποστακτικό κέρας από πυρίμαχο χάλυβα.4828 Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2 Μοντέλα NR../ μέγ. θερμ. 00 C Έκδοση όπως τα μοντέλα NRA../09 με τις ακόλουθες διαφοροποιήσεις: Αποστακτικό κέρας από πυρίμαχο χάλυβα.484 Χωρίς ανακυκλοφορία ατμόσφαιρας 58

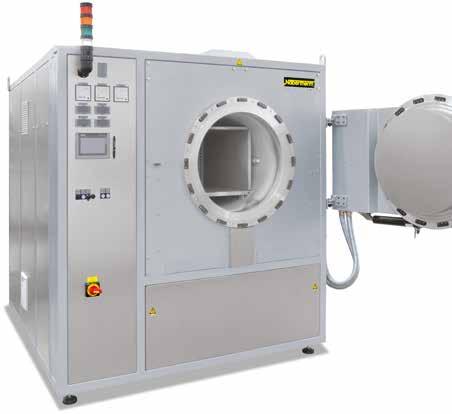

59 Κλίβανος αποστακτικού κέρατος NRA 25/09 Βασική έκδοση Συμπαγές περίβλημα σε μορφή πλαισίου με εγκατεστημένα ελάσματα από ανοξείδωτο χάλυβα Λειτουργίες ρύθμισης και διοχέτευσης αερίου ενσωματωμένες στο περίβλημα του κλιβάνου Συγκολλημένες επενδύσεις τροφοδότησης στο αποστακτικό κέρας ή στο κιβώτιο μεταφοράς του αέρα στους σε κλιβάνους με ανακυκλοφορία ατμόσφαιρας Δεξιόστροφη αρθρωτή πόρτα Ανοιχτό σύστημα νερού ψύξης Ρύθμιση ανάλογα με το μέγεθος του κλιβάνου σε μοντέλα 950 C- και 00 C κατανεμημένα σε μια ή περισσότερες ζώνες θέρμανσης Ρύθμιση του χώρου του κλιβάνου με μέτρηση της θερμοκρασίας έξω από τον αποστακτήρα Σύστημα παροχής αερίου για μη αναφλέξιμα προστατευτικά και αντιδραστικά αέρια με μετρητή ροής χειροκίνητη και μαγνητική βαλβίδα Δυνατότητα σύνδεσης αντλίας κενού για εκκένωση εν ψυχρώ Δυνατότητα εκκένωσης έως 600 C με προαιρετική αντλία κενού Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Για την περιγραφή της ρύθμισης βλέπε Σελίδα 72 Κλίβανος απόσταξης NRA 50/09 με έλεγχο διαδικασίας H700 και κλείσιμο μπαγιονέτ Πρόσθετος εξοπλισμός Αναβάθμιση για άλλα μη εύφλεκτα αέρια, έκδοση H 2 για εύφλεκτα αέρια βλέπε Σελίδα 60 Αυτόματη έγχυση αερίου που περιλαμβάνει μεταξύ άλλων ρυθμιστή ροής MFC για εναλλασσόμενη ροή όγκου με δυνατότητα χειρισμού μέσω PLC Η3700, H700 Αντλία κενού για εκκένωση του αποστακτικού κέρατος έως 600 C για κενό ανάλογα με την αντλία έως 0 5 mbar Έμμεση ψύξη βλέπε Σελίδα 69 Άμεση ψύξη βλέπε Σελίδα 69 Εναλλάκτης θερμότητας με κλειστό κύκλωμα υδρόψυξης για ψύξη της θύρας Διάταξη μέτρησης για υπολειπόμενη συγκέντρωση οξυγόνου Θέρμανση πόρτας Ρύθμιση θερμοκρασίας εκτελούμενη ως ρύθμιση φορτίου με μέτρηση θερμοκρασίας εντός και εκτός του αποστακτικού κέρατος Αποστακτήρας από για μέγιστη θερμοκρασία (Tmax) 50 C Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD ή το Κέντρο Ελέγχου NCC της Nabertherm για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε σελίδα 75 Αντλία κενού για την εκκένωση εν ψυχρώ του αποστακτικού κέρατος Έλεγχος διαδικασίας Η 3700 στην αυτόματη έκδοση 59

60 Κλίβανοι αποστακτικού κέρατος με θερμά τοιχώματα για θερμοκρασίες έως 00 C Κλίβανος αποστακτικού κέρατος NRA 400/03 IDB με θερμικό σύστημα μετάκαυσης Έκδοση IDB για διαχωρισμό υπό μη αναφλέξιμα και αναφλέξιμα προστατευτικά αέρια ή για διαδικασίες πυρόλυσης Οι φούρνοι με αποστακτικό κέρας της σειράς NR και NRA ενδείκνυνται εξαιρετικά για διαχωρισμό με χρήση μη αναφλέξιμου προστατευτικού αερίου ή για διαδικασίες πυρόλυσης. Στην έκδοση IDB οι κλίβανοι διαθέτουν σχεδιασμό ασφαλείας βάσει του οποίου κατά την η επιτήρηση του εσωτερικού χώρου του κλιβάνου διενεργείται έκπλυση με προστατευτικό αέριο. Η καύση των απαερίων πραγματοποιείται σε μια θερμική μετάκαυση φλογοαυλό απαερίων. Τόσο η έκπλυση όσο και η λειτουργία του φλογοαυλού επιτηρούνται για τη διασφάλιση της ορθής λειτουργίας του κλιβάνου. Διεξαγωγή της διαδικασίας υπό ελεγχόμενη υπερπίεση Σύστημα ελέγχου διαδικασίας H700 με δυνατότητα ελέγχου μέσω PLC και οθόνης αφής με γραφικά στοιχεία για την εισαγωγή δεδομένων Επιτηρούμενη αρχική πίεση των αερίων διεργασίας Παράκαμψη για ασφαλή έκπλυση του εσωτερικού χώρου του κλιβάνου με αδρανές αέριο Θερμική μετάκαυση των καυσαερίων Έκδοση Η 2 για λειτουργία με καύσιμα αέρια διεργασίας Οι φούρνοι αποστακτικού κέρατος εξοπλίζονται επιπρόσθετα και παραδίδονται με την απαιτούμενη τεχνολογία ασφαλείας, όταν χρησιμοποιούνται καύσιμα αέρια διεργασίας όπως π.χ. υδρογόνο. Ως αισθητήρες ασφαλείας χρησιμοποιούνται αποκλειστικά δοκιμασμένα εξαρτήματα, που φέρουν σχετική πιστοποίηση. Οι κλίβανοι ρυθμίζονται μέσω ενός αλάνθαστου συστήματος χειρισμού SPS (S7-300F/σύστημα χειρισμού ασφαλείας). Κλίβανος αποστακτικού κέρατος NRA 300/09 H 2 για θερμική κατεργασία με χρήση υδρογόνου Εισαγωγή καύσιμου αερίου διεργασίας με λειτουργία ρύθμισης σχετικής υπερπίεσης 50mbar Πιστοποιημένη τεχνολογία ασφαλείας Σύστημα ελέγχου διαδικασίας H3700 με δυνατότητα ελέγχου μέσω PLC και οθόνης αφής με γραφικά στοιχεία για την εισαγωγή δεδομένων Πλεοναστικές βαλβίδες εισόδου του υδρογόνου Ρύθμιση ελέγχου αρχικής πίεσης όλων των αερίων διεργασίας Βαλβίδα παράκαμψης για ασφαλή έκπλυση του εσωτερικού χώρου του κλιβάνου με αδρανές αέριο Φλογοαυλός θερμικής μετάκαυσης απαερίων Δοχείο πλήρωσης εκτάκτου ανάγκης για έκπλυση του κλιβάνου σε περίπτωση σφάλματος Τροφοδότηση του κλιβάνου αποστακτικού κέρατος NRA 300/06 μέσω περονοφόρου ανύψωσης 60 Μοντέλο Μέγ. θερμ. Μοντέλο Μέγ. Διαστάσεις ωφέλιμου χώρου σε mm Ωφέλιμη χωρη- Ηλεκτρική C θερμ. C Πλ. β υ τικότητα σε l σύνδεση* NRA 7/ ή 950 NR 7/ τριφασική NRA 25/ ή 950 NR 25/ τριφασική NRA 50/ ή 950 NR 50/ τριφασική NRA 75/ ή 950 NR 75/ τριφασική NRA 50/ ή 950 NR 50/ τριφασική NRA 200/ ή 950 NR 200/ τριφασική NRA 300/ ή 950 NR 300/ τριφασική NRA 400/ ή 950 NR 400/ τριφασική NRA 500/ ή 950 NR 500/ τριφασική NRA 700/ ή 950 NR 700/ τριφασική NRA 000/ ή 950 NR 000/ τριφασική *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73

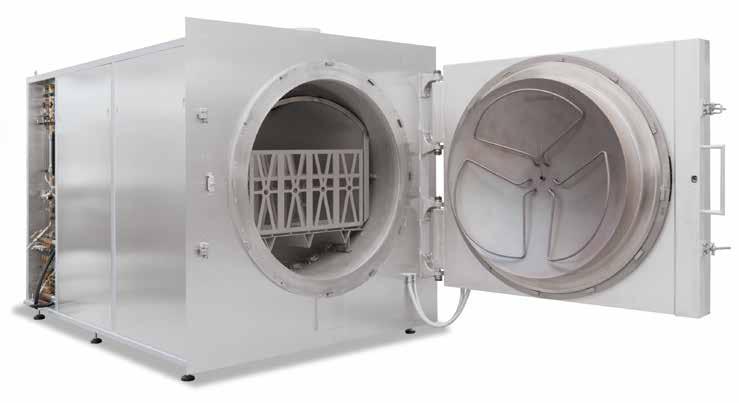

61 Κλίβανος απόσταξης θερμού τοιχώματος NRA 700/06 με ράφι φόρτωσης. Για την εγκατάσταση στον προθάλαμο με θύρα φόρτωσης στο χώρο ελεγχόμενης ατμόσφαιρας για τη θερμική κατεργασία γυαλιού υπό προστατευτικό αέριο. Μέσω ενός υψηλού βαθμού ευελιξίας και καινοτομίας, η Nabertherm προσφέρει τη βέλτιστη λύση για τις εξατομικευμένες εφαρμογές των πελατών. Στηριζόμενοι στα βασικά μας μοντέλα αναπτύσσουμε μεμονωμένες παραλλαγές, ακόμη και για την ενσωμάτωση σε εγκαταστάσεις επεξεργασίας υψηλότερου επιπέδου. Οι λύσεις που παρουσιάζονται σε αυτήν τη σελίδα, αποτελούν μόνον ένα μέρος των δυνατοτήτων. Από την εργασία υπό κενό ή υπό ελεγχόμενη ατμόσφαιρα μέσω καινοτόμου τεχνολογίας ελέγχου και αυτοματοποίησης μέχρι τη μέγιστη ποικιλία θερμοκρασιών, μεγεθών, μηκών και ιδιοτήτων των κλιβάνων απόσταξης - βρίσκουμε τη σωστή λύση για μια κατάλληλη βελτιστοποίηση της διαδικασίας. Κλίβανος απόσταξης θερμού τοιχώματος NRA 700/06 για την ανόπτηση (θερμική κατεργασία) χάλυβος υπό άζωτο Κλίβανος απόσταξης θερμού τοιχώματος NRA 3300/06 με αυτόματο άνοιγμα θύρας για την ενσωμάτωση σε μια πλήρως αυτόματη εγκατάστση εξευγενισμού (μετάλλων) 6

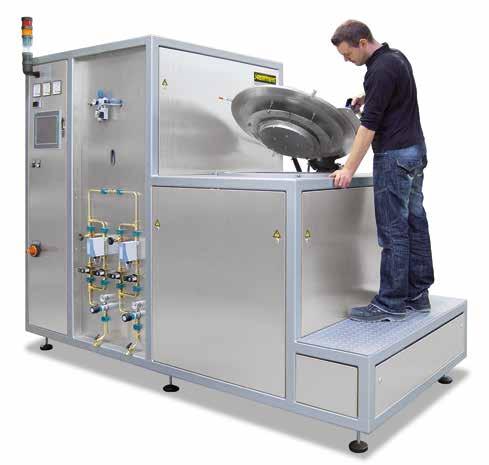

62 Κλίβανοι αποστακτικού κέρατος με ανυψούμενη πλατφόρμα έως 00 C Σύστημα διαχείρισης αερίου σε κλίβανο αποστακτικού κέρατος με ανυψούμενη πλατφόρμα LBR 300/ H 2 Κλίβανος αποστακτικού κέρατος με ανυψούμενη πλατφόρμα LBR 300/ H 2 με τεχνολογία ασφαλείας για λειτουργία με υδρογόνο ως αέριο διαδικασίας Οι κλίβανοι αποστακτικού κέρατος με ανυψούμενη πλατφόρμα της σειράς LBR είναι κατάλληλοι για διαδικασίες στην παραγωγή, οι οποίες πρέπει να πραγματοποιηθούν υπό αέρια προστασίας/αντίδρασης. Όσον αφορά τα βασικά δεδομένα απόδοσης, τα μοντέλα αυτά είναι κατασκευασμένα όπως τα μοντέλα SR. Το μέγεθος και η κατασκευή τους με ηλεκτρο-υδραυλικά κινούμενη ανυψούμενη πλατφόρμα διευκολύνει την τροφοδοσία στην παραγωγή. Οι κλίβανοι αποστακτικού κέρατος είναι διαθέσιμοι σε διάφορα μεγέθη και τύπους. Βασική έκδοση (όλα τα μοντέλα) Μεγ. θερμ. 650 C, 950 C ή 00 C Περίβλημα στην κατασκευή πλαισίου με τοποθετημένα φύλλα από ανοξείδωτο χάλυβα Τροφοδοσία από μπροστά Το δάπεδο του κλιβάνου κινείται ηλεκτρο-υδραυλικά Σύστημα έγχυσης αερίου για άφλεκτο αέριο προστασίας ή αντίδρασης με μετρητή παροχής και μαγνητική βαλβίδα Η ρύθμιση θερμοκρασίας εκτελείται ως ρύθμιση θαλάμου κλιβάνου Δυνατότητα σύνδεσης για μια προαιρετική αντλία κενού (ψυχρή εκκένωση ή λειτουργία έως 600 C υπό κενό) Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης NTLog Basic για ελεγκτή Nabertherm: Εγγραφή δεδομένων διαδικασίας με στικάκι USB Πρόσθετος εξοπλισμός, για τον τύπο H 2 και τον τύπο IDB βλέπε τα μοντέλα NR και NRA 62

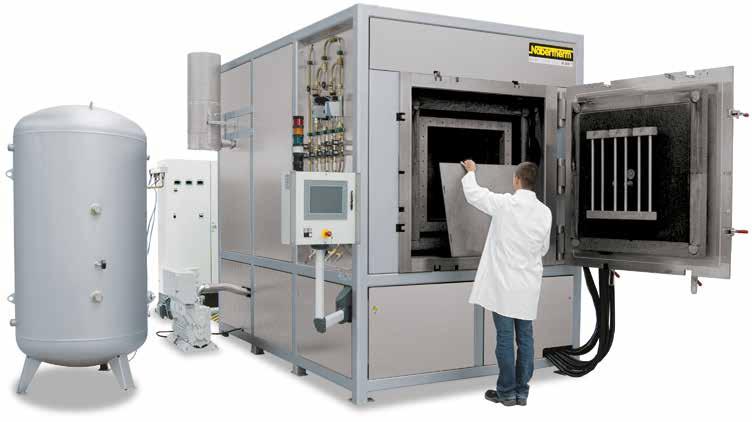

63 Κλίβανοι αποστακτικού κέρατος με ψυχρά τοιχώματα για θερμοκρασίες έως 2400 C ή 3000 C Οι φούρνοι αποστακτικού κέρατος της σειράς SVHT παρέχουν σε σύγκριση με τα μοντέλα VHT (βλ. σελ. 64 κ.έπ.) ακόμη καλύτερες επιδόσεις αναφορικά με το τελικό κενό και τη μέγιστη θερμοκρασία. Σχεδιασμένα ως κλίβανοι φρεατίου με σύστημα θέρμανσης βολφραμίου, τα μοντέλα SVHT..-W ενδείκνυνται για διαδικασίες σε μέγιστη θερμοκρασία 2400 C ακόμη και σε υψηλό κενό. Οι κλίβανοι αποστακτικού κέρατος SVHT..-GR με σύστημα θέρμανσης από γραφίτη, σχεδιασμένα επίσης ως κλίβανοι φρεατίου, λειτουργούν σε ατμόσφαιρα ευγενούς αερίου ακόμη και σε μέγιστη θερμοκρασία 3000 C. Βασικά μεγέθη με εσωτερικό χώρο φούρνου 2 ή 9 λίτρων Σχεδιασμένοι με φρεάτιο για τροφοδοσία φορτίου από επάνω Κατασκευή πλαισίου με εγκατεστημένα δομικά ελάσματα ανοξείδωτου χάλυβα Υδρόψυκτο δοχείο ανοξείδωτου χάλυβα με διπλά τοιχώματα Χειροκίνητος χειρισμός για λειτουργία σε περιβάλλον προστατευτικού αερίου και σε κενό Χειροκίνητη παροχή αερίου για άκαυστο αέριο διεργασίας Αναβαθμός μπροστά από τον κλίβανο αποστακτικού κέρατος για εργονομικό ύψος τροφοδοσίας κλιβάνου Καπάκι δοχείου με διατάξεις απόσβεσης κρούσεων λόγω πίεσης αερίου Σύστημα χειρισμού και ρύθμισης καθώς και σύστημα παροχής αερίου ενσωματωμένα στο περίβλημα του κλιβάνου Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης Περαιτέρω βασικές ιδιότητες προϊόντος, βλ. περιγραφή της βασικής έκδοσης των μοντέλων VHT Σελίδα 64 Κλίβανος αποστακτικού κέρατος SVHT 9/24-W με σύστημα θέρμανσης βολφραμίου Εναλλακτικά συστήματα θέρμανσης SVHT..-GR Κατάλληλο για τις διαδικασίες: --Σε προστατευτικά ή αέρια αντίδρασης ή σε κενό αέρα για θερμοκρασίες έως, στα πλαίσια των μέγιστων ορίων θερμοκρασίας --Σε αδρανές αέριο (αργό) για θερμοκρασίες έως και 3000 C Μέγιστο κενό ανάλογα με τον τύπο της εγκατεστημένης αντλίας έως 0-4 mbar Σύστημα θέρμανσης: θερμαντικά στοιχεία γραφίτη σε κυλινδρική διάταξη Μόνωση: μόνωση γραφίτη Μέτρηση θερμοκρασίας μέσω οπτικού πυρόμετρου SVHT..-W Ρυθμιζόμενα για διαδικασίες σε περιβάλλον προστατευτικών ή αντιδραστικών αερίων ή σε κενό για θερμοκρασία έως 2400 C Μέγιστο κενό ανάλογα με τον τύπο της εγκατεστημένης αντλίας έως 0-5 mbar Σύστημα θέρμανσης: κυλινδρικό δομοστοιχείο θέρμανσης βολφραμίου Μόνωση: προστατευτικά ελάσματα βολφραμίου και μολυβδαινίου Οπτική μέτρηση θερμοκρασίας με πυρόμετρο Δομοστοιχείο θέρμανσης από γραφίτη Κυλινδρικό αποστακτικό κέρας με σύστημα θέρμανσης βολφραμίου Πρόσθετος εξοπλισμός, όπως π.χ. αυτόματος έλεγχος αερίων διεργασίας ή έκδοση για λειτουργία με καυστά αέρια, συμπεριλαμβανομένου συστήματος ασφαλείας βλέπε μοντέλα VHT Σελίδα 64 Μοντέλο Μεγ. θερμ. Διαστάσεις ωφέλιμου Ωφέλιμη χωρη Εξωτερικές διαστάσεις 2 σε mm Θερμική Ηλεκτρική C χώρου Ø x h σε mm τικότητα σε l Πλ. β υ απόδοση kw σύνδεση* SVHT 2/24-W x 50 2, τριφασική SVHT 9/24-W x 230 9, τριφασική SVHT 2/30-GR x 50 2, τριφασική SVHT 9/30-GR x 230 9, τριφασική Ισχύς παροχής, ανώτερη ανάλογα με το μοντέλο *Υποδείξεις σχετικά με την τάση τροφοδοσίας βλέπε Σελίδα 73 2 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. Διανομή νερού ψύξης 63

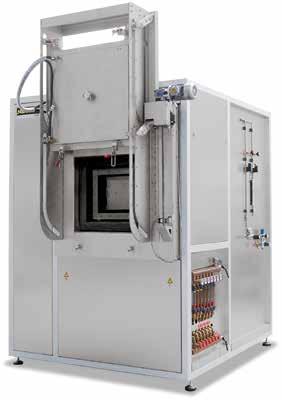

64 Κλίβανοι αποστακτικού κέρατος με ψυχρά τοιχώματα για θερμοκρασίες έως 2400 C Κλίβανος αποστακτικού κέρατος VHT 500/22-GR H 2 με δοχείο CFC και πακέτο επέκτασης για τη λειτουργία με υδρογόνο. Οι συμπαγείς κλίβανοι αποστακτικού κέρατος της σειράς VHT σχεδιάζονται ως ηλεκτρικά θερμαινόμενοι κλίβανοιθάλαμοι υψηλών θερμοκρασιών με σύστημα θέρμανσης από γραφίτη, μολυβδαίνιο, βολφράμιο ή MoSi 2. Χάρη στην ποικιλία των σχεδιαστικών χαρακτηριστικών του συστήματος θέρμανσης, όσο και στον πλούσιο πρόσθετο εξοπλισμό τους, οι κλίβανοι απόσταξης παρέχουν στον πελάτη τη δυνατότητα εκτέλεσης τεχνικά απαιτητικών διαδικασιών. Ο αποστακτήρας Το δοχείο με στεγανοποίηση κενού επιτρέπει την εκτέλεση διαδικασιών θερμικής κατεργασίας είτε σε περιβάλλον προστατευτικού και αντιδραστικού αερίου ή σε κενό ανάλογα με τις προδιαγραφές του κλιβάνου έως 0-5 bar. Η βασική κλιβανος είναι κατάλληλ για λειτουργία με μη αναφλέξιμα προστατευτικά ή αντιδραστικά αέρια ή σε κενό. Η έκδοση Η 2 προτείνεται για λειτουργία με χρήση υδρογόνου ή άλλων καυστών αερίων. Πυρήνας της συγκεκριμένης έκδοσης είναι ένα πιστοποιημένο πακέτο λειτουργιών ασφαλείας, που εγγυάται ανά πάσα στιγμή ασφαλή λειτουργία και ενεργοποιεί το αντίστοιχο πρόγραμμα εκτάκτου ανάγκης σε περίπτωση σφάλματος. Σύστημα θέρμανσης γραφίτη Εναλλακτικές προδιαγραφές θέρμανσης Οι ακόλουθες παραλλαγές είναι διαθέσιμες σε σχέση με τις απαιτήσεις της διαδικασίας: VHT.../..-GR με μόνωση και σύστημα θέρμανσης γραφίτη Κατάλληλο για διαδικασίες σε περιβάλλον προστατευτικού και αντιδραστικού αερίου ή σε κενό Μέγ. θερμ. 800 C, 2200 C ή 2400 C (VHT 40/.. - VHT 00/..) Μέγιστο κενό βάσει χρησιμοποιούμενου τύπου αντλίας έως 0-4 mbar Μόνωση από πίλημα γραφίτη Χρησιμοποίηση θέρμανσης μολυβδαινίου ή βολφραμίου VHT /..-MO ή VHT /..-W με σύστημα θέρμανσης μολυβδαινίου ή βολφραμίου Κατάλληλο για διαδικασίες υψηλής καθαρότητας σε περιβάλλον προστατευτικού και αντιδραστικού αερίου ή σε κενό Μέγ. θερμ. 200 C, 600 C ή 800 C (βλ. πίνακα) Μέγιστο κενό βάσει χρησιμοποιούμενου τύπου αντλίας έως 0-5 mbar Μόνωση από προστατευτικά ελάσματα μολυβδαινίου Θερμαντήρας διισιλιούχου μολυβδαινίου με μόνωση ινών 64 VHT /..-KE με μόνωση από ίνες και σύστημα θέρμανσης με χρήση θερμικών στοιχείων από MoSi 2 Κατάλληλο για διαδικασίες σε περιβάλλον προστατευτικού και αντιδραστικού αερίου ή σε αέρα ή σε κενό Μέγ. θερμ. 800 C Μέγιστο κενό βάσει χρησιμοποιούμενου τύπου αντλίας έως 0-2 mbar (έως 300 C) Μόνωση από υψηλής καθαρότητας ίνες οξειδίου του αλουμινίου Αποκλειστική χρησιμοποίηση μονωτικών υλικών που δεν ταξινομούνται ως καρκινογόνα, σύμφωνα με TRGS 905 (τεχνικοί κανόνες για τις επικίνδυνες ουσίες) κατηγορία ή 2

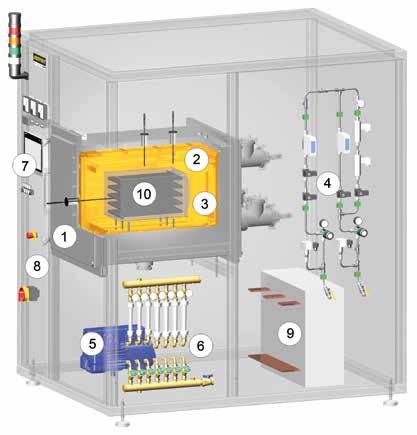

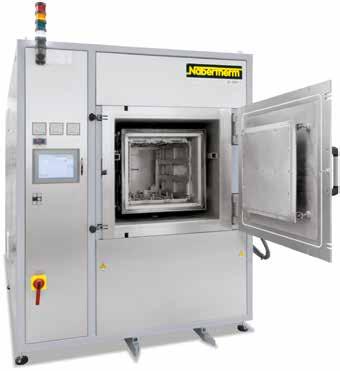

65 Σχηματική απεικόνιση κλίβανου απόσταξης ψυχρού τοιχώματος με πρόσθετο εξοπλισμό Αποστακτήρας 2 Θέρμανση 3 Μόνωση 4 Σύστημα διαχείρισης αερίου 5 Αντλία κενού 6 Διανομή νερού ψύξης 7 Ελεγκτής 8 Ενσωματωμένος πίνακας ελέγχου 9 Μετασχηματιστής θέρμανσης 0 Φορέας παρτίδας στο κιβώτιο επεξεργασίας Βασική έκδοση Στάνταρ διαστάσεις λίτρα χώρος κλίβανου Υδρόψυκτος αποστακτήρας από ανοξείδωτο χάλυβα Πλαίσιο από ανθεκτικά χαλύβδινα προφίλ, φιλικό στη συντήρηση με εύκολα αφαιρούμενες λαμαρίνες επένδυσης από ανοξείδωτο χάλυβα Τροχήλατο περίβλημα για εύκολη μεταφορά, στο μοντέλο VHT 8 Διανομέας ψυχρού νερού με στρόφιγγα διακοπής στρόφιγγες χειρός πρόδρομης και ανάδρομης ροής, με αυτόματη παρακολούθηση ροής, με ανοιχτό σύστημα υδρόψυξης Ρυθμιζόμενα κυκλώματα υδρόψυξης με ένδειξη ροής και θερμοκρασίας, καθώς και ασφάλειες προστασία υπερθέρμανσης Σύστημα χειρισμού και ελεγκτήρας, ενσωματωμένα στο περίβλημα Έλεγχος διαδικασίας με ελεγκτή P470 Ελεγκτής υπερθέρμανσης με ρυθμιζόμενη θερμοκρασία απενεργοποίησης για θερμική κλάση προστασίας 2 σύμφωνα με το EN Χειροκίνητος χειρισμός των λειτουργιών αερίων διεργασίας και κενού Χειροκίνητη παροχή αερίου για ένα αέριο διεργασίας (N 2, Ar ή μη καύσιμο μείγμα υδρογόνου-αζώτου) με ρυθμιζόμενη ροή Παράκαμψη με χειροκίνητη βαλβίδα για την ταχεία μερική ή ολική πλήρωση του εσωτερικού του κλιβάνου Χειροκίνητη εξαγωγή αερίου με βαλβίδα υπερχείλισης (20 mbar σχετική) για τη λειτουργία υπερ-πίεσης Αντλία κενού μίας βαθμίδας με περιστρεφόμενα πτερύγια, με σφαιρική στρόφιγγα για την προεκκένωση και θερμικές κατεργασίες κενού σε αδρό κενό έως 5 mbar Μανόμετρο για τον οπτικό έλεγχο της πίεσης Ενδεδειγμένη χρήση στα πλαίσια των οδηγιών χρήσης Κλίβανος αποστακτικού κέρατος VHT 8/6 MO με πακέτο αυτοματισμών Κλίβανος αποστακτικού κέρατος VHT 00/6 MO με πακέτο αυτοματισμών 65

66 Πρόσθετος εξοπλισμός περίβλημα/θερμαντήρας Περίβλημα προαιρετικά με δυνατότητα διαχωρισμού για τη διέλευση από μικρά ανοίγματα θύρας (VHT 8) Ανυψούμενη θύρα Εξατομικευμένα προγράμματα θέρμανσης Κλίβανος αποστακτικού κέρατος VHT 40/22-GR με ανυψούμενη θύρα με μοτέρ και μπροστινό πλαίσιο για σύνδεση σε Glovebox Πρόσθετος εξοπλισμός σύστημα διαχείρισης αερίου Χειροκίνητη παροχή αερίου για δεύτερο αέριο διεργασίας (N 2, Ar ή μη καύσιμο μείγμα υδρογόνου-αζώτου) με ρυθμιζόμενη ροή και παράκαμψη Ελεγκτής ροής μάζας για μεταβλητούς όγκους ροής και παραγωγή μειγμάτων αερίων με δεύτερο αέριο διεργασίας (μόνο με το πακέτο αυτοματισμών) Εσωτερικό δοχείο επεξεργασίας από μολυβδαίνιο, βολφράμιο, γραφίτη ή CFC, το οποίο συνιστάται ιδιαίτερα για τις διακασίες διαχωρισμού. Το δοχείο με δυνατότητα άμεσης εισαγωγής/εξαγωγής αερίου τοποθετείται στο θάλαμο του κλιβάνου και προσφέρει καλύτερη θερμοκρασιακή ομοιομορφία. Τα δημιουργούμενα καυσαέρια οδηγούνται στην έξοδο του εσωτερικού θαλάμου επεξεργασίας κατά τη διάρκεια του διαχωρισμού. Η αλλαγή της διαδρομής εισόδου των αερίων μετά το διαχωρισμό έχει ως αποτέλεσμα καθαρότερο καθαρό επεξεργασμένο ατμοσφαιρικό αέριο κατά τη διάρκεια της πυροσυσσωμάτωσης. Θερμική κατεργασία ράβδων χαλκού με χρήση υδρογόνου στον κλίβανο αποστακτικού κέρατος VHT 8/6 MO Πρόσθετος εξοπλισμός κενό Αντλία κενού δύο βαθμίδων με περιστρεφόμενα πτερύγια, με σφαιρική στρόφιγγα για την προεκκένωση και για θερμικές κατεργασίες σε κενό (έως 0-2 mbar) συμπεριλαμβανομένης ηλεκτρονικής συσκευής μέτρησης πίεσης Μοριακή στροβιλοαντλία με βαλβίδα φραγής για προεκκένωση και θερμικές κατεργασίες σε υψηλό κενό (έως 0-5 mbar), συμπεριλαμβανομένης ηλεκτρονικής ηλεκτρικής συσκευής συνεχούς μέτρησης πίεσης και ενισχυτικής αντλίας Πρόσθετες αντλίες κενού, κατόπιν αιτήματος Λειτουργία μερικής πίεσης: εισαγωγή προστατευτικού αερίου υπό ρυθμιζόμενη υποπίεση (μόνο με το πακέτο αυτοματισμών) Πρόσθετος εξοπλισμός ψύξη Εναλλάκτης θερμότητας με κλειστό κύκλωμα υδρόψυξης Άμεση ψύξη βλέπε Σελίδα 69 Θερμοστοιχείο τύπου S με αυτόματη διάταξη αφαίρεσης για εξαιρετικά αποτελέσματα ρύθμισης στα κατώτερα επίπεδα θερμοκρασίας) Μοριακή στροβιλοαντλία 66 Πρόσθετος εξοπλισμός ρύθμιση και τεκμηρίωση Θερμοστοιχείο φορτίου με ένδειξη Μέτρηση θερμοκρασίας για μοντέλα 2200 C με χρήση πυρόμετρου στο παραπάνω εύρος θερμοκρασίας και θερμοστοιχείου τύπου C με αυτόματη διάταξη αφαίρεσης για εξαιρετικά αποτελέσματα ρύθμισης στα κατώτερα επίπεδα θερμοκρασίας (από την έκδοση VHT 40/..-GR και άνω) Πακέτο αυτοματισμών με σύστημα ελέγχου διαδικασίας H Οθόνη αφής γραφικών 2 --Εισαγωγή όλων των δεδομένων διαδικασίας, όπως θερμοκρασίας, ρυθμού θέρμανσης, παροχής αερίων, κενού μέσω της οθόνης αφής --Οπτική παρουσίαση όλων των δεδομένων διαδικασίας σε οθόνη διαχείρισης διαδικασίας --Αυτόματη παροχή αερίου για ένα αέριο διεργασίας (N 2, Ar ή μη καύσιμο μείγμα υδρογόνου-αζώτου) με ρυθμιζόμενη ροή --Παράκαμψη για ολική και μερική πλήρωση του δοχείου με αέριο διεργασίας ελεγχόμενη μέσω του προγράμματος --Αυτόματο πρόγραμμα πριν και μετά το τέλος της διαδικασίας, συμπεριλαμβανομένης δοκιμής διαρροής για την ασφαλή λειτουργία του κλιβάνου --Αυτόματη εξαγωγή αερίου με βαλβίδα με φυσερό και βαλβίδα υπερχείλισης (20 mbar σχετική) για τη λειτουργία υπερ-πίεσης --Συσκευή συνεχούς μέτρησης απόλυτης και σχετικής πίεσης --Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το πακέτο λογισμικού VCD ή το Κέντρο Ελέγχου NCC της Nabertherm για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε σελίδα 75

67 Αντλία κενού μιας βαθμίδας με περιστρεφόμενα πτερύγια για θερμικές κατεργασίες σε αδρό κενό έως 5 mbar Αντλία κενού δύο βαθμίδων με περιστρεφόμενα πτερύγια για θερμικές κατεργασίες σε κενό έως 0-2 mbar Ένθετο για αδρανή διαχωρισμό Ορισμένες διαδικασίες απαιτούν την αφαίρεση των συνδετικών πρόσθετων του φορτίου υπό μη αναφλέξιμα αέρια προστασίας ή αντίδρασης με θερμό τοίχωμα. Για τις διαδικασίες αυτές συνιστούμε έναν κλίβανο αποστακτικού κέρατος (βλ. μοντέλα NR.. Ή SR..). Στους κλίβανους αυτούς εξασφαλίζεται η καλύτερη δυνατή αποφυγή σχηματισμού εναποθέσεων συμπυκνώματος. Μοριακή στροβιλοαντλία με ενισχυτική αντλία για θερμικές κατεργασίες σε κενό έως 0-5 mbar Εάν δεν είναι δυνατόν να αποφευχθεί η διαφυγή μικρών ποσοτήτων κατάλοιπων συνδετικών πρόσθετων σε κλίβανος VHT, να διαμορφωθεί κατάλληλα ο κλίβανος αποστακτικού κέρατος. Ο χώρος του κλίβανου εξοπλίζεται με πρόσθετο εσωτερικό τμήμα με απευθείας έξοδο στον πυρσό απερίων. Με το σύστημα αυτό μειώνεται η ρύπανση του χώρου του κλίβανου από τα απαέρια που δημιουργούνται κατά την αφαίρεση των συνδετικών μέσων. Ανάλογα με τη σύνθεση των απαερίων μπορεί να κατασκευαστεί ανάλογα ο διάδρομος απαερίων. Κιβώτιο επεξεργασίας από γραφίτη με φορέα παρτίδας Φλόγα καύσης απαερίων Παγίδα συμπυκνώματος για διαχωρισμό Μετεπεξεργασία απαερίων ανάλογα με τη διαδικασία μέσω συστήματος καθαρισμούς Θερμαινόμενη έξοδος απαερίων για την αποφυγή εναποθέσων συμπυκνώματος στο διάδρομο απαερίων VHT../..-GR VHT../..-MO VHT../8-W VHT../8-KE Μέγ. θερμ. 800 C ή 2200 C 200 C ή 600 C 800 C 800 C Αδρανές αέριο Αέρας/Οξυγόνο Υδρογόνο 3,4 3 3,3 Αδρό, λεπτό κενό (>0-3 mbar) 2 Υψηλό κενό (<0-3 mbar) 4 2 Υλικό θερμαντήρα Γραφίτης Μολυβδαίνιο Βολφράμιο MoSi 2 Υλικό μόνωσης Πίλημα γραφίτη Μολυβδαίνιο Βολφράμιο/Μολυβδαίνιο Μολυβδαίνιο 2 Εξαρτάται από τη θερμοκρασία 3 μόνο για πακέτο ασφαλείας για αναφλέξιμα προστατευτικά ή αντιδραστικά αέρια. Η μέγιστη θερμοκρασία μειώνεται στους 400 C 4 έως 800 C Κιβώτιο επεξεργασίας από μολυβδαίνιο με έξι επικαλύψεις παρτίδας Μοντέλο Εσωτερικές διαστάσεις του ένθετου σε mm Χωρητικότητα π β υ σε l VHT 8/ ,5 VHT 25/ ,0 VHT 40/ ,0 VHT 70/ ,0 VHT 00/ ,0 VHT 250/ ,0 VHT 500/ ,0 Μπροστινή πλευρά από ανοξείδωτο χάλυβα για περισσότερες οικογένειες κλιβάνων Μοντέλο Εσωτερικές διαστάσεις Όγκος Μέγ. Φόρτωση Εξωτερικές διαστάσεις 6 Θερμαντική ισχύς σε kw 4 Πλ. β υ σε L κλιβάνου/kg Πλ. β υ Γραφίτης Μολυβδαίνιο Βολφράμιο Κεραμικές ίνες VHT 8/ (800) /27/- 2 9/ VHT 25/ /90/- 2 45/ VHT 40/ /03/ / VHT 70/ /25/ / VHT 00/.. κατόπιν ειδικής /55/ /40 3 παραγγελίας 85 VHT 250/.. κατόπιν ειδικής κατόπιν ειδικής κατόπιν ειδικής /20/- 2 παραγγελίας παραγγελίας παραγγελίας VHT 500/.. κατόπιν ειδικής κατόπιν ειδικής κατόπιν ειδικής /260/- 2 παραγγελίας παραγγελίας παραγγελίας με αποσπώμενη μονάδα ενεργοποίησης συστήματος 4 Υψηλότερη τιμή σύνδεσης ανάλογα με το μοντέλο C/2200 C/2400 C 5 Διαστάσεις μικρότερες ανάλογα με τον τύπο της θέρμανσης C/600 C 6 Οι εξωτερικές διαστάσεις ποικίλλουν σε έκδοση με πρόσθετο εξοπλισμό. Διαστάσεις κατόπιν αιτήματος. 67

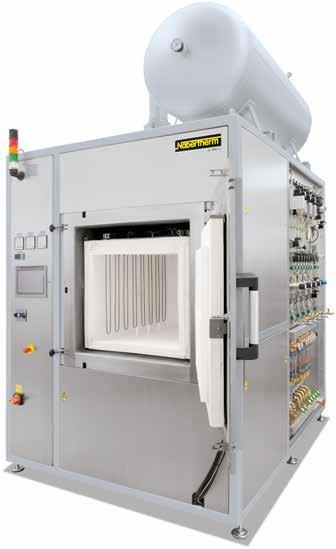

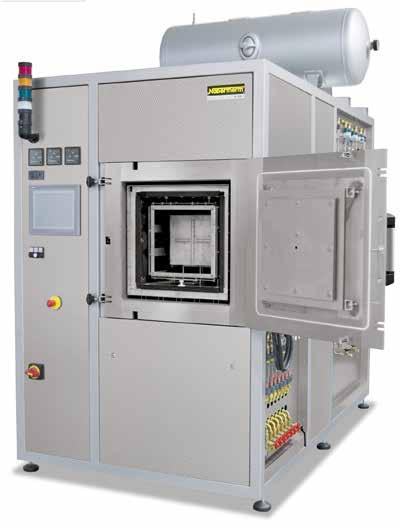

68 Κλίβανος αποστακτικού κέρατος VHT 40/6 MO H 2 με πακέτο επέκταση για υδρογόνο και ένθετο Κλίβανος αποστακτικού κέρατος VHT 00/5 KE Η 2 με μόνωση ινών και πακέτο επέκτασης για λειτουργία με υδρογόνο, 400 C Έκδοση Η 2 για λειτουργία με υδρογόνο ή άλλα καυστά αέρια Στην έκδοση Η 2 οι φούρνοι αποστακτικού κέρατος της σειράς VHT /MO ή VHT /GR λειτουργούν με υδρογόνο ή άλλα καυστά αέρια. Για τις εφαρμογές αυτές εξοπλίζονται επιπρόσθετα με την απαιτούμενη τεχνολογία ασφαλείας. Ως αισθητήρες ασφαλείας χρησιμοποιούνται αποκλειστικά δοκιμασμένα εξαρτήματα που φέρουν σχετική πιστοποίηση. Οι κλίβανοι αποστακτικού κέρατος ρυθμίζονται μέσω ενός αλάνθαστου συστήματος χειρισμού SPS (S7-300F/σύστημα χειρισμού ασφαλείας). Πιστοποιημένη τεχνολογία ασφαλείας Πακέτο αυτοματισμών (Πρόσθετος εξοπλισμός βλέπε Σελίδα 66) Πλεοναστικές βαλβίδες εισαγωγής αερίου για υδρογόνο Ελεγχόμενες αρχικές πιέσεις όλων των αερίων διεργασίας Παράκαμψη για την ασφαλή πλύση του εσωτερικού του κλιβάνου με αδρανές αέριο Δοχείο πλήρωσης εκτάκτου ανάγκης ελεγχόμενης πίεσης με αυτόματα ανοιγόμενη μαγνητική βαλβίδα Φλογοαυλός (ηλεκτρικής θέρμανσης ή θέρμανσης αερίου) για την μετάκαυση H 2 Λειτουργία υπό ατμόσφαιρα: Εισαγωγή H 2 (υδρογόνου) σε ελεγχόμενη υπερπίεση (50 mbar σχετική) στον αποστακτήρα από τη θερμοκρασία του χώρου Πρόσθετος εξοπλισμός Λειτουργία μερικής πίεσης: Εισαγωγή H 2 σε ελεγχόμενη υποπίεση (μερική πίεση) στον αποστακτήρα από 750 C θερμοκρασία θαλάμου του κλιβάνου Κιβώτιο επεξεργασίας στον αποστακτήρα για την απομάκρυνση συνδετικού υλικού υπό υδρογόνο Έλεγχος και τεκμηρίωση της διαδικασίας σχετικά με το Κέντρο Ελέγχου NCC της Nabertherm για την παρακολούθηση, την τεκμηρίωση και τον έλεγχο βλέπε σελίδα 75 Σύστημα διαχείρισης αερίου 68

69 Συστήματα ψύξης κλίβανοι απόσταξης Έμμεση ψύξη (κλίβανοι απόσταξης θερμού τοιχώματος) Για τη ψύξη του αποστακτήρα διοχετεύεται προς αυτόν, αέρας του περιβάλλοντος από έξω. Η αποβαλλόμενη θερμότητα απομακρύνεται μέσω της εξόδου αέρα του κλιβάνου. Η ψύξη της παρτίδας πραγματοποιείται έμμεσα, αυτό σημαίνει ότι η ατμόσφαιρα στον αποστακτήρα δεν παρεμποδίζεται από τη ψύξη Μια απόσβεση της παρτίδας δεν είναι δυνατή με το σύστημα ψύξης Άμεση ψύξη (κλίβανοι απόσταξης ψυχρού και θερμού τοιχώματος) Ταχεία ψύξη αερίου στον αποστακτήρα. Για το σκοπό αυτό η ατμόσφαιρα του κλιβάνου κυκλοφορεί μέσω ενός εναλλάκτη θερμότητας. Η πίεση του συστήματος δεν αυξάνει κατά τη διαδικασία ψύξης, δηλαδή δεν υπάρχει απόσβεση αερίου στην υπερπίεση Όχι για επεξεργασίες με εύφλεκτες ατμόσφαιρες κλιβάνων Ψυκτική συμπεριφορά κλιβάνου απόσταξης θερμού τοιχώματος με παρτίδα (παράδειγμα) Τιμή αναφοράς Χωρίς ψύξη Έμμεση ψύξη Ταχεία ψύξη αερίου Έμμεση ψύξη και ταχεία ψύξη αερίου Σχηματική απεικόνιση ταχείας ψύξης αερίου Εναλλάκτης θερμότητας αερίου 2 Ακτινωτός ανεμιστήρας 3 Στρόφιγγες διακοπής Θερμοκρασία [ C] Θερμοκρασία [ C] Χρόνος [λεπτά] Ψυκτική συμπεριφορά κλιβάνου απόσταξης ψυχρού τοιχώματος με παρτίδα (παράδειγμα) Με ταχεία ψύξη αερίου Χωρίς ταχεία ψύξη αερίου Ψύξη ανεμιστήρα κλιβάνου απόσταξης θερμού τοιχώματος NRA 400/03 Χρόνος [λεπτά] Ταχεία ψύξη αερίου κλιβάνου απόσταξης ψυχρού τοιχώματος VHT 8/6-MO 69

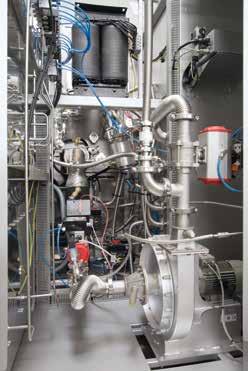

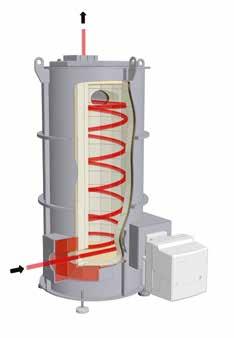

70 Καταλυτικά και θερμικά συστήματα μετάκαυσης, Σύστημα καθαρισμού απαερίων Για τον καθαρισμό του απαγόμενου αέρα, ιδίως κατά τη διαδικασία διαχωρισμού, η Nabertherm προσφέρει ειδικά σχεδιασμένα συστήματα καθαρισμού απαερίων. Το σύστημα μετάκαυσης στερεώνεται στον σωλήνα εξαγωγής του κλιβάνου και συνδέεται αντίστοιχα στο σύστημα ρύθμισης και στη μήτρα προσπέλασης του κλιβάνου. Για ήδη υφιστάμενες εγκαταστάσεις φούρνου, παρέχονται επίσης αυτόνομα συστήματα καθαρισμού απαερίων με δυνατότητα ανεξάρτητης ρύθμισης και λειτουργίας. Καταλυτικά συστήματα μετάκαυσης KNV Ο καταλυτικός καθαρισμός του αέρα εξαγωγής επιβάλλεται για ενεργειακούς λόγους, όταν κατά τη διαδικασία διαχωρισμού απαιτείται ο καθαρισμός αποκλειστικά καθαρών ενώσεων υδρογονάνθρακα στον αέρα. Συνιστάται για μικρές έως μέτριες ποσότητες απαερίων. Βασική έκδοση εργαστηριακού μουφλοκάμινου L 5/ με καταλύτη ΚΑΤ 50 βλέπε Σελίδα 4 Ενδεδειγμένα για διαδικασίες διαχωρισμού στον αέρα αποκλειστικά με οργανικά απαέρια Αποσύνθεση των απαερίων σε διοξείδιο του άνθρακα και νερό Συμπαγές περίβλημα από ανοξείδωτο χάλυβα Ηλεκτρικό σύστημα θέρμανσης για την προθέρμανση των απαερίων στη βέλτιστη θερμοκρασία αντίδρασης για τον καταλυτικό καθαρισμό Καθαρισμός σε διαφορετικές θέσεις της κυψελοειδούς δομής του καταλύτη εντός της εγκατάστασης Θερμοστοιχεία για τη μέτρηση της θερμοκρασίας των ακατέργαστων αερίων, του κυψελοειδούς αντιδραστήρα και του στομίου εξαγωγής Ελεγκτής υπερθέρμανσης με ρυθμιζόμενη θερμοκρασία απενεργοποίησης για προστασία του καταλύτη Απευθείας σύνδεση μεταξύ του σωλήνα εξαγωγής απαερίων του κλιβάνου διαχωρισμού και του ανεμιστήρα απαερίων με αντίστοιχη σύνδεση στο συνολικό σύστημα ανάλογα με τη ρύθμιση και τη χρησιμοποιούμενη τεχνολογία ασφαλείας Αντιστοιχία μεγέθους καταλύτη προς την ποσότητα απαερίων Στόμια μέτρησης για μετρήσεις καθαρού αερίου (FID) Κλίβανος-θάλαμος υψηλών θερμοκρασιών NA 500/65 DB200 με καταλυτικό σύστημα μετάκαυσης Θερμικά συστήματα μετάκαυσης TNV Σε περιπτώσεις που ο καθαρισμός αφορά μεγάλες ποσότητες απαερίων διαχωρισμού στον αέρα ή υπάρχει ο κίνδυνος καταστροφής του καταλύτη από τα απαέρια, επιβάλλεται η εγκατάσταση θερμικών συστημάτων μετάκαυσης. Και κατά το διαχωρισμό υπό όχι αναφλέξιμων ή αναφλέξιμων αερίων προστασάις ή αντίδρασης εφαρμόζεται η θερμική μετακαύση. Ιδανικό για τη διαδικασία διαχωρισμού σε αέρα με μεγάλες ποσότητες απαερίων, απότομα εξερχόμενων απαερίων, απαερίων μεγάλου όγκου ή για διαδικασίες διαχωρισμού υπό μη αναφλέξιμα ή αναφλέξιμα αέρια προστασίας ή αντίδρασης Θέρμανση αερίου για καύση των απαερίων Θερμική διάσπαση των απαερίων μέσω καθαρισμού με φλόγα σε θερμοκρασίες έως και 850 C Θέρμανση με χρήση συμπαγούς καυστήρα αερίου με αυτόματη έναυση Θερμοστοιχεία στον χώρο καύσης και στο στόμιο εισαγωγής του ακατέργαστου αερίου Ρυθμιζόμενος ελεγκτής υπερθέρμανσης για προστασία του θερμικού συστήματος μετάκαυσης Αντιστοιχία μεγέθους καταλύτη προς την ποσότητα απαερίων Στόμια μέτρησης για μετρήσεις καθαρού αερίου (FID) Σχεδιάγραμμα θερμικής μετάκαυσης (TNV) Σύστημα καθαρισμού απαερίων Ένα σύστημα καθαρισμού απαερίων χρησιμοποιείται συχνά όταν δημιουργούνται απαέρια που δεν είναι δυνατόν να κατεργασθούν με πυρσό απαερίων. Τα ανεπιθύμητα συστατικά των απαερίων αποβάλλονται εντός της διαδρομής επαφής τους συστήματος καθαρισμού σε υγρό πλύσης. Με επιλογή του υγρού πλύσης και του καθήκοντος του υγρού και της διαδρομής επαφής μπορεί να προσαρμοσθεί το σύστημα καθαρισμού στη διεργασία και έτσι να ξεπλύνει με επιτυχία αέρια, υγρά ή και στερεά συστατικά από τα απαέρια. 70

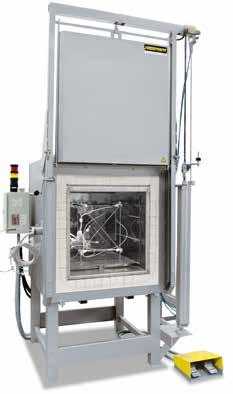

71 Θερμοκρασιακή ομοιομορφία και ακρίβεια λειτουργίας συστήματος Ως θερμοκρασιακή ομοιομορφίαχαρακτηρίζεται μία προσδιορισμένη μέγιστη απόκλιση της θερμοκρασίας στον ωφέλιμο χώρο του κλιβάνου. Κανονικά γίνεται διάκριση μεταξύ του χώρου του κλιβάνου και του ωφέλιμου χώρου του κλιβάνου. Ο χώρος του κλιβάνου είναι ο συνολικός διαθέσιμος όγκος στον κλίβανο. Ο ωφέλιμος χώρος είναι μικρότερος από τον χώρο του κλιβάνου και περιγράφει τον όγκο που μπορεί να χρησιμοποιηθεί για τα φορτία. Έκφραση της θερμοκρασιακής ομοιομορφίας σε +/- K σε στάνταρ κλιβάνους IΣτην τυπική έκδοση η θερμοκρασιακή ομοιομορφία εκφράζεται σε +/- K σε μια προσδιορισμένη ονομαστική θερμοκρασία εντός του ωφέλιμου χώρου εργασίας σε κενό κλίβανο κατά τη διάρκεια του χρόνου παραμονής. Προκειμένου να διεξαχθεί μια μελέτη θερμοκρασιακής ομοιομορφίας, ο κλίβανος θα πρέπει να βαθμονομηθεί αντίστοιχα. Κατά κανόνα οι κλίβανοί μας δεν είναι βαθμονομημένοι κατά την παράδοση. Βαθμονόμηση της θερμοκρασιακής ομοιομορφίας σε +/- K Εάν απαιτείται μία απόλυτη θερμοκρασιακή ομοιομορφία σε ονομαστική θερμοκρασία ή σε προσδιορισμένο ονομαστικό πεδίο θερμοκρασίας, πρέπει να έχει βαθμονομηθεί ανάλογα ο κλίβανος. Εάν για παράδειγμα απαιτείται μία θερμοκρασιακή ομοιομορφία +/- 5 K σε θερμοκρασία 750 C, αυτό σημαίνει πως εντός του ωφέλιμου χώρου μετριούνται το λιγότερο 745 C και το ανώτερο 755 C. Ακρίβεια λειτουργίας συστήματος Ανοχές δεν υπάρχουν μόνο στον ωφέλιμο χώρο (βλ. πιο πάνω), αλλά και στο θερμοστοιχείο και στον ελεγκτή. Εάν λοιπόν απαιτείται μία απόλυτη ακρίβεια θερμοκρασίας σε +/- K σε προσδιορισμένη ονομαστική θερμοκρασία ή εντός προσδιορισμένου πεδίου ονομαστικής θερμοκρασίας, τότε Συσκευή μέτρησης για την εξακρίβωση της θερμοκρασιακής ομοιομορφίας μετριέται η απόκλιση της θερμοκρασίας της απόστασης μέτρησης από τον ελεγκτή έως το θερμοστοιχείο μετριέται η θερμοκρασιακή ομοιομορφία στον ωφέλιμο χώρο στη θερμοκρασία αυτή ή στο προσδιορισμένο πεδίο θερμοκρασίας ρυθμίζεται ενδεχομένως στον ελεγκτή ένα Offset, ώστε να προσαρμοστεί η θερμοκρασία που προβάλλεται στον ελεγκτή στην πραγματική θερμοκρασία στον κλίβανο καταρτίζεται πρωτόκολλο σαν τεκμηρίωση των αποτελεσμάτων μέτρησης Θερμοκρασιακή ομοιομορφία στον ωφέλιμο χώρο με πρωτόκολλο Στον στάνταρ κλίβανο εξασφαλίζεται θερμοκρασιακή ομοιομορφία σε +/- K χωρίς μέτρηση του κλιβάνου. Σαν πρόσθετος εξοπλισμός μπορεί να παραγγελθεί ένα σύστημα μέτρησης ομοιομορφίας κατανομής της θερμοκρασίας σε ονομαστική θερμοκρασία στον ωφέλιμο χώρο κατά DIN Ανάλογα με το μοντέλο του κλιβάνου τοποθετείται ένα πλαίσιο στον κλίβανο το οποίο αντιστοιχεί στις διαστάσεις του ωφέλιμου χώρου. Στο πλαίσιο αυτό στερεώνονται θερμοστοιχεία σε προδιαγεγραμμένες θέσεις μέτρησης. Η μέτρηση της θερμοκρασιακής ομοιομορφίας γίνεται σε ονομαστική θερμοκρασία που προσδιορίζει ο πελάτης με βάση ένα προηγουμένως προσδιορισμένο χρόνο διατήρησης. Εάν απαιτηθεί μπορούν να βαθμονομηθούν και διαφορετικές ονομαστικές θερμοκρασίες ή ένα προσδιορισμένο ονομαστικό πεδίο λειτουργίας. Ενσωματωμένο πλαίσιο μέτρησης για κλίβανο βεβιασμένης κυκλοφορίαςυψηλών θερμοκρασιών N 7920/45 HAS Η ακρίβεια του συστήματος προκύπτει από την πρόσθεση των ανοχών του ελεγκτή, του θερμοστοιχείου και του ωφέλιμου χώρου Ακρίβεια του ελεγκτή, π.χ. +/- K Απόκλιση θερμοστοιχείο, π.χ. +/-,5 C Απόκλιση του σημείου μέτρησης σε σχέση με την μέση θερμοκρασία ωφέλιμου χώρου, π.χ. +/- 3 C 7

72 Έλεγχος διαδικασίας και τεκμηρίωση Η εταιρεία Nabertherm διαθέτει πολυετή εμπειρία στο σχεδιασμό και την κατασκευή τυποποιημένων και επί παραγγελία συστημάτων ελέγχου. Όλες οι εναλλακτικές ελέγχου χαρακτηρίζονται από μεγάλη ευχρηστία και διαθέτουν μεγάλο αριθμό βασικών λειτουργιών ήδη από την πιο απλή έκδοση. Κλασικός Προγραμματιστής Λειτουργίας Η μεγάλη γκάμα κλασικών προγραμματιστών λειτουργίας καλύπτει το σύνολο σχεδόν των απαιτήσεων του πελάτη. Προσαρμοσμένοι για το εκάστοτε μοντέλο κλιβάνου, οι κλασικοί προγραμματιστές λειτουργίας ρυθμίζουν αξιόπιστα τη θερμοκρασία του, και έχει επίσης μια ενσωματωμένη διεπαφή USB για την καταγραφή των δεδομένων διεργασίας (NTLog/NTGraph). B400/C440/P470 B40/C450/P480 Οι κλασικοί ελεγκτές σχεδιάζονται και κατασκευάζονται στις εγκαταστάσεις του ομίλου Nabertherm. Θέσαμε μεγάλη προτεραιότητα στον εύχρηστο σχεδιασμό τους. Ο χρήστης μπορεί να επιλέξει μεταξύ 7 λειτουργικών γλωσσών. Από τεχνικής πλευράς, οι κλασικοί προγραμματιστές λειτουργίας έχουν προσαρμοστεί στο εκάστοτε μοντέλο κλιβάνου ή στη σχετική εφαρμογή. Από τον απλό ελεγκτή ρυθμιζόμενης θερμοκρασίας έως τη μονάδα ελέγχου με ελεύθερα επιλέξιμες παραμέτρους ρύθμισης, τα αποθηκεύσιμα προγράμματα και σύστημα ρύθμισης μικροεπεξεργαστή PID με συστήματα αυτοδιάγνωσης έχουμε τη λύση για κάθε απαίτησή σας. HiProSystems μονάδα ελέγχου και τεκμηρίωση Το επαγγελματικό σύστημα ελέγχου διαδικασιών με σύστημα ελέγχου SPS για εγκαταστάσεις μίας ή περισσότερων ζωνών βασίζεται σε υλικό της εταιρείας Siemens και παρέχει τη δυνατότητα οποιασδήποτε διαμόρφωσης και επέκτασης. Το σύστημα HiProSystems χρησιμοποιείται, εκτός των άλλων, όταν είναι απαραίτητες περισσότερες από δύο λειτουργίες, όπως κλαπέτα τροφοδοσίας ή/και εξόδου αέρα, φτερωτή ψυχρού αέρα, αυτόματες κινήσεις κλπ. ή/και πρέπει να ρυθμίζονται οι κλίβανοι με πολλαπλές ζώνες ή/και όταν υπάρχουν υψηλές απαιτήσεις για την τεκμηρίωση ή/και τις εργασίες συντήρησης/σέρβις, όπως π.χ. μέσω συντήρησης εξ αποστάσεως. Η αντίστοιχη τεκμηρίωση των διαδικασιών μπορεί να προσαρμόζεται εξατομικευμένα. H700 με έγχρωμη προβολή, σε μορφή πίνακα Εναλλακτικές επιφάνειες χειριστή για το σύστημα HiProSystems Σύστημα ελέγχου διαδικασίας H500/H700 Η στάνταρ έκδοση για απλό χειρισμό και επιτήρηση καλύπτει ήδη τις περισσότερες απαιτήσεις. Πρόγραμμα θερμοκρασίας/χρόνου και οι συνδεδεμένες πρόσθετες λειτουργίες παρουσιάζονται συνοπτικά σε μορφή πίνακα, τα μηνύματα εμφανίζονται σε απλό κείμενο. Τα δεδομένα μπορούν να αποθηκευτούν σε USB-stick μέσω της επιλογής «NTLog Comfort» (η επιλογή δεν είναι διαθέσιμη σε όλα τα μοντέλα H700). Σύστημα ελέγχου διαδικασίας H700 Εκτός από τις λειτουργίες του μοντέλου H500/H700, διατίθενται εκδόσεις επί παραγγελία. Σύστημα ελέγχου διαδικασίας H3700 Προβολή των λειτουργιών σε οθόνη 2. Εμφάνιση βασικών δεδομένων σε μορφή γραμμής τάσης ή γραφική επισκόπηση της εγκατάστασης. Ίδιες λειτουργίες όπως το μοντέλο H700 Έλεγχος, προβολή και τεκμηρίωση μέσω του κέντρου ελέγχου της εταιρείας Nabertherm NCC Η εξατομικευμένη διαμόρφωση του συστήματος ρύθμισης HiProSystems σε σχέση με το NCC υπολογιστή προσφέρει περαιτέρω πλεονεκτήματα διεπαφής, χειρισμού, τεκμηρίωσης και σέρβις, π.χ. για τη διαχείριση πολλαπλών κλιβάνων συμπεριλ. διαχείρισης δεσμών (λεκάνη θερμικού σοκ, σταθμός ψύξης κτλ.): H3700 με προβολή γραφικών Εφαρμόζεται για διαδικασίες επεξεργασίας εν θερμώ με αυξημένες απαιτήσεις για την τεκμηρίωση όπως στον τομέα μετάλλων, για κεραμικά υψηλής τεχνολογίας ή την ιατρική τεχνολογία Δυνατότητα επέκτασης του λογισμικού με τεκμηρίωση και σύμφωνα με τις απαιτήσεις του AMS 2750 E (NADCAP) Τεκμηρίωση σύμφωνα με τις απαιτήσεις του Food and Drug Adminstration (FDA), Part, EGV 642/03 είναι εφικτή Δεδομένα παρτίδας μπορούν να διαβάζονται μέσω Barcode Διεπαφή για τη σύνδεση σε συστήματα ανώτερου επιπέδου Σύνδεση κινητού τηλεφώνου ή σύνδεση σε δίκτυο για την ενημέρωση μέσω SMS, π.χ. σε περίπτωση βλαβών Έλεγχος εφικτός από διάφορα σημεία με υπολογιστή Βαθμονόμηση διαδρομών μέτρησης έως και 8 θερμοκρασίες ανά σημείο μέτρησης για τη χρήση σε διαφορετικές θερμοκρασίες. Σε περίπτωση χρήσης βάσει προτύπων, παρέχεται η δυνατότητα βαθμονόμησης πολλών βαθμίδων 72

73 Αντιστοίχηση των κλασικών προγραμματιστών λειτουργίας στις σειρές κλιβάνων L/2 L 3 - LT 40 LE / - LE 4/ L 9//SKM LV, LVT L../ BO L(T) 9/../SW N.. CUP N 7/H - N 87/H LH 5/2 - LF 20/4 LHTC(T) LHT../.. (D) LHT 0/7 LB - LHT 6/7 LB LHT 04/6 SW + LHT 04/7 SW HT, HFL HTC 6/6 - HTC 450/6 TR TR.. LS KTR NA 5/65 NA 30/45 - N 500/85 HA NA-I, NA-SI N(B).. BO RD R RT RHTC RHTH/RHTV RSH/RSV RSRB, RSRC K KC LS GR NRA 7/06 - NRA 000/ NR, NRA.. IDB Σελίδα καταλόγου 4 4,7, , Ελεγκτής R7 C6/ B400 B40 C440 C450 P P480 H500/SPS 3 3 H700/SPS 3 H700/SPS H3700/SPS NCC NR, NRA.. H 2 (S)VHT Λειτουργίες των κλασικών προγραμματιστών λειτουργίας R7 C B400/ C440/ P470/ 3504 H500 H700 H700 H3700 NCC B40 C450 P480 Αριθμός προγραμμάτων / Μέρη Πρόσθετες λειτουργίες (π.χ. ανεμιστήρας ή αυτόματα πτερύγια) το μέγιστο /2 3 8/2 3 6/4 3 Μέγιστος αριθμός ζωνών ρύθμισης 3 2, Καθοδήγηση χειροκίνητης ρύθμισης ζωνών Ρύθμιση φορτίου/ρύθμιση λουτρού τήξης Αυτόματη βελτιστοποίηση Ρολόι Ευκρινής οθόνη LCD Γραφική έγχρωμη οθόνη 4" 7" 7" 7" 2" 9" Μηνύματα συστήματος σε μορφή κειμένου Εισαγωγή δεδομένων μέσω οθόνης αφής Εισαγωγή δεδομένων μέσω του περιστροφικού κουμπιού και του χειριστηρίου πλοήγησης Εισαγωγή του ονόματος προγράμματος (π.χ. Sintern ) Κλείδωμα πλήκτρων Διαχείριση χρηστών Λειτουργία παράβλεψης για αλλαγή τμήματος Εισαγωγή προγράμματος σε βήματα του C ή Min. Ρύθμιση ώρας έναρξης (π.χ. για χρήση νυχτερινού ρεύματος) Αλλαγή από C σε F Μετρητής KWh Ωρομετρητής λειτουργίας Ορισμός σημείου εξόδου NTLog Comfort για συστήματα HiProSystems: εγγραφή στοιχείων διαδικασίας σε μέσα αποθήκευσης NTLog Basic για Nabertherm-Controller: εγγραφή στοιχείων διαδικασίας με USB-Stick Διεπαφή λογισμικού VCD Μνήμη σφάλματος Αριθμός επιλέξιμων γλωσσών όχι ως ρυθμιστής λουτρού τήξης Τυπική ρύθμιση 2 Ενεργοποίηση από πρόσθετους ξεχωριστούς ρυθμιστές ζωνών εφικτή Προαιρετικά 3 ανάλογα με την έκδοση Τάσεις τροφοδοσίας για κλιβάνους Nabertherm μονοφασική: Όλοι οι κλίβανοι διατίθενται για τάσεις τροφοδοσίας από 0 V έως 240 V, 50 ή 60 Hz. τριφασική: Όλοι οι κλίβανοι διατίθενται για τάσεις τροφοδοσίας από 200 V έως 240 V, ή 380 V έως 480 Hz. 50 ή 60 Hz. Όλες οι τιμές σύνδεσης στον κατάλογο αναφέρονται στα στάνταρ μοντέλα σε 400 V (3/N/PE) ή σε 230 V (/N/PE). 73

74 Διάταξη εγγραφής θερμοκρασίας Εκτός από την τεκμηρίωση μέσω λογισμικού που είναι συνδεδεμένο με το ρυθμιστή, η Nabertherm προσφέρει διάφορους καταγραφείς θερμοκρασιών, οι οποίοι χρησιμοποιούνται ανάλογα με την εκάστοτε εφαρμογή. Διάταξη εγγραφής θερμοκρασίας Μοντέλο 600e Μοντέλο600a Μοντέλο 680a Εισαγωγή επάνω σε οθόνη αφής x x x Μέγεθος της έγχρωμης οθόνης σε ίντσες 5,5 5,5 2, Μέγ. αριθμός εισόδων θερμοστοιχείων Ανάγνωση δεδομένων από USB-Stick x x x Εισαγωγή δεδομένων παρτίδων x x Λογισμικό αποτίμησης στο παραδοτέο σύνολο x x x Χρησιμοποιείται για μετρήσεις TUS κατά AMS 2750 E x Αποθήκευση δεδομένων χειριστηρίων της εταιρείας Nabertherm μέσω NTLog Basic Το λογισμικό NTLog Basic επιτρέπει την καταγραφή των δεδομένων διαδικασίας του συνδεδεμένου ελεγκτή Nabertherm (B400, B40, C440, C450, P470, P480) σε στικάκι USB. Η τεκμηρίωση της διαδικασίας με το NTLog Basic δεν απαιτεί τη χρήση πρόσθετων θερμοστοιχείων ή αισθητήρων. Γίνεται καταγραφή μόνο των δεδομένων που είναι διαθέσιμα μέσω του ελεγκτή. Τα δεδομένα που είναι αποθηκευμένα σε USB-Stick (μέχρι σειρές δεδομένων, μορφή CSV) μπορούν στην συνέχεια να αξιολογηθούν σε ΗΥ είτε μέσω NTGraph είτε μέσω ενός προγράμματος υπολογισμού φύλλων (π.χ. MS Excel) στον πελάτη. Για την προστασία από την ακούσια παραποίηση δεδομένων οι σειρές δεδομένων που παράγονται τηρούν αθροίσματα ελέγχου. NTLog Comfort για την καταγραφή δεδομένων ενός κανονισμού ελέγχου αποθηκευμένου προγράμματος Siemens Αποθήκευση δεδομένων συστημάτων HiProSystems μέσω NTLog Comfort Η μονάδα επέκτασης NTLog Comfort προσφέρει μια παρόμοια λειτουργικότητα με τη μονάδα NTLog Basic. Πραγματοποιείται ανάγνωση δεδομένων διαδικασιών από ένα σύστημα ρύθμισης HiProSystems και αποθήκευση σε ένα USB-stick σε πραγματικό χρόνο (δεν διατίθεται σε όλα τα μοντέλα H700). Επιπλέον, η μονάδα επέκτασης NTLog Comfort μπορεί να συνδεθεί μέσω σύνδεσης Ethernet σε έναν ηλεκτρονικό υπολογιστή στο ίδιο τοπικό δίκτυο, έτσι ώστε τα δεδομένα να καταγράφονται απευθείας σε αυτόν τον ηλεκτρονικό υπολογιστή. Οπτικοποίηση με NTGraph για διαχείριση μεμονωμένων κλιβάνων Τα δεδομένα διαδικασίας από το NTLog μπορούν να απεικονιστούν γραφικά είτε χρησιμοποιώντας το πρόγραμμα λογιστικού φύλλου του πελάτη (π.χ. MS Exel) είτε μέσω του NTGraph (Freeware). Με το NTGraph η Nabertherm παρέχει ένα επιπλέον φιλικό προς τον χρήστη οικονομικό εργαλείο για την απεικόνιση των δεδομένων που παράχθηκαν με NTLog. Προϋπόθεση για την χρήση είναι η εγκατάσταση του προγράμματος MS Excel (έκδοση 2003/200/203) από τον πελάτη. Μετά την εισαγωγή των δεδομένων δημιουργούνται κατ επιλογή ένα διάγραμμα, ένας πίνακας ή μια αναφορά. Ο σχεδιασμός (χρώμα, διαβάθμιση, ονομασία) μπορεί να προσαρμοστεί σε προπαρασκευασμένα σετ. Η χρήση είναι διαθέσιμη σε επτά γλώσσες (DE/EN/FR/SP/IT/CH/RU). Επιπλέον, μπορούν να προσαρμοστούν επιλεγμένα κείμενα σε περαιτέρω γλώσσες. NTGraph ως Freeware για τη συνοπτική αξιολόγηση των καταγεγραμμένων δεδομένων μέσω MS Excel Λογισμικό NTEdit για την εισαγωγή προγραμμάτων στο PC Η εισαγωγή των προγραμμάτων με τη βοήθεια του λογισμικού NTEdit (Freeware) καθίσταται σαφώς πιο συνοπτική και έτσι ευκολώτερη. Το πρόγραμμα μπορεί να εισαχθεί στο PC και εν συνεχεία μέσω ενός USB-Stick από πλευράς του πελάτη να μεταφερθεί στον ελεγκτή. Η απεικόνιση του λογισμικού πραγματοποιείται με μορφή πίνακα ή γραφικών στο PC. Η εισαγωγή του προγράμματος στο NTEdit είναι επίσης δυνατή. Με το NTEdit, η Nabertherm διαθέτει ένα φιλικό προς το χρήστη, δωρεάν εργαλείο. Προϋπόθεση για τη χρήση είναι η απο πλευράς του πελάτη εγκατάσταση του προγράμματος MS-Excel για Windows (2007/200/203). Το λογισμικό διατίθεται σε οκτώ γλώσσες (ΓΕΡ/ΑΓΓΛ/ΓΑΛ/ΙΣΠ/ΙΤ/ΚΙΝ/ΡΩ/ΠΟΡΤ). 74

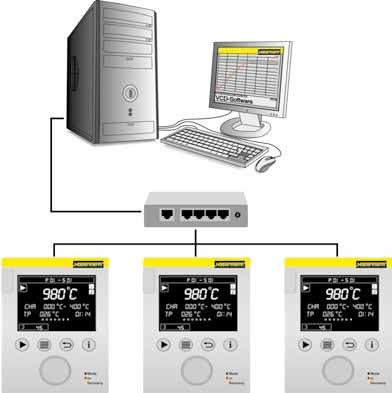

75 Λογισμικό VCD για την οπτικοποίηση, τον έλεγχο και την τεκμηρίωση Η τεκμηρίωση και η δυνατότητα αναπαραγωγής είναι πάντα σημαντικές για τη διασφάλιση της ποιότητας. Το ισχυρό λογισμικό VCD αντιπροσωπεύει την ιδανική λύση για την διαχείριση ενός ή περισσοτέρων κλιβάνων καθώς και την τεκμηρίωση παρτίδας με βάση των ελεγκτών της Nabertherm. Το λογισμικό VCD προορίζεται για την εγγραφή δεδομένων διαδικασίας του ελεγκτή B400/B40, C440/C450 και P470/ P480. Μπορούν να αποθηκευθούν μέχρι 400 διαφορετικά προγράμματα θερμικής επεξεργασίας. Οι ελεγκτές ενεργοποιούνται και απενεργοποιούνται μέσω του λογισμικού στο PC. Η διαδικασία τεκμηριώνεται και αρχειοθετείται αναλόγως. Η εμφάνιση των δεδομένων μπορεί να πραγματοποιηθεί σε ένα διάγραμμα ή ως πίνακας δεδομένων. Επίσης, είναι δυνατή η μεταφορά των δεδομένων διαδικασίας στο MS Excel (σε μορφή *.csv) ή η δημιουργία μιας έκθεσης σε μορφή PDF. Παράδειγμα κατασκευής με 3 κλιβάνους Χαρακτηριστικά Διαθέσιμο για τον ελεγκτή B400/B40/C440/C450/P470/P480 Κατάλληλη για τα λειτουργικά συστήματα Microsoft Windows Windows 7 ή 8/8. ή 0 (32/64 bit) Εύκολη εγκατάσταση Προγραμματισμός, αρχειοθέτηση και εκτύπωση προγραμμάτων και γραφικών Λειτουργία του ελεγκτή από το PC Αρχειοθέτηση των κύκλων θερμοκρασίας έως και 6 κλιβάνων (επίσης πολυζωνική) Περιττή αποθήκευση των αρχείων αρχειοθέτησης σε δίσκο του server Αυξημένο επίπεδο ασφάλειας μέσω δυαδικής αποθήκευσης δεδομένων Δωρεάν είσοδος των δεδομένων παρτίδας με άνετη λειτουργία αναζήτησης Δυνατότητα ανάλυσης, δεδομένα μετατρέψιμα σε Excel Δημιουργήστε μια αναφορά σε μορφή PDF 7 γλώσσες επιλογής Λογισμικό VCD για τον έλεγχο, την οπτικοποίηση και την τεκμηρίωση Πακέτο επέκτασης I για την ανεξάρτητη από το ρυθμιστή σύνδεση και την ένδειξη ενός πρόσθετου σημείου μέτρησης θερμοκρασίας Σύνδεση ενός ανεξάρτητου θερμοστοιχείου, τύπου S, N ή K με ένδειξη της μετρηθείσας θερμοκρασίας σε έναν ελεγκτή C6D, π.χ για την τεκμηρίωση της θερμορκασίας παρτίδας Μετατροπή και παράδοση των τιμών μέτρησης στο λογισμικό VCD Αξιολόγηση των στοιχείων δες χαρακτηριστικά απόδοσης του λογισμικού VCD Ένδειξη της θερμοκρασίας του σημείου μέτηρης κατευθείαν στο πακέτο επέκτασης Γραφική παρουσίαση της επισκόπησης (έκδοση με 4 κλιβάνους) Πακέτο επέκτασης II για τη σύνδεση τριών, έξι ή εννέα ανεξαρτήτων από το ρυθμιστή σημείων μέτρησης της θερμοκρασίας Σύνδεση τριών θερμοστοιχείων τύπου K, S, N ή B στο παρεχόμενο κουτί σύνδεσης Δυνατότητα επέκτασης σε δύο ή τρία κουτιά σύνδεσης για μέχρι και εννέα σημεία μέτρησης θερμοκρασίας Μετατροπή και παράδοση των τιμών μέτρησης στο λογισμικό VCD Αξιολόγηση των στοιχείων, δες χαρακτηριστικά απόδοσης του λογισμικού VCD Γραφική παρουσίαση του κύκλου καύσης 75
