Ecophon Line LED. Süsteemi info. Mõõdud, mm 1200x x x600 T24 Paksus (t) M329, M330, M331. Paigaldusjoonis M397 M397

HTML
DOWNLOAD

Μέγεθος: px

Εμφάνιση ξεκινά από τη σελίδα:

Download "Ecophon Line LED. Süsteemi info. Mõõdud, mm 1200x x x600 T24 Paksus (t) M329, M330, M331. Paigaldusjoonis M397 M397"

Ἰορδάνης Αλαφούζος
6 χρόνια πριν
Προβολές:

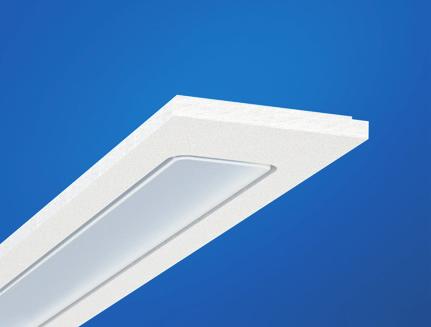

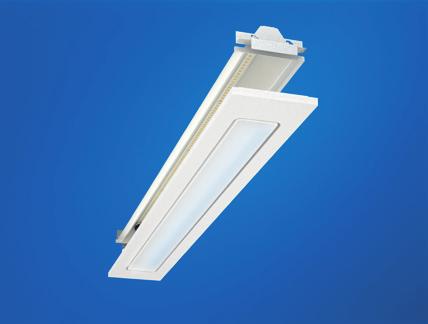

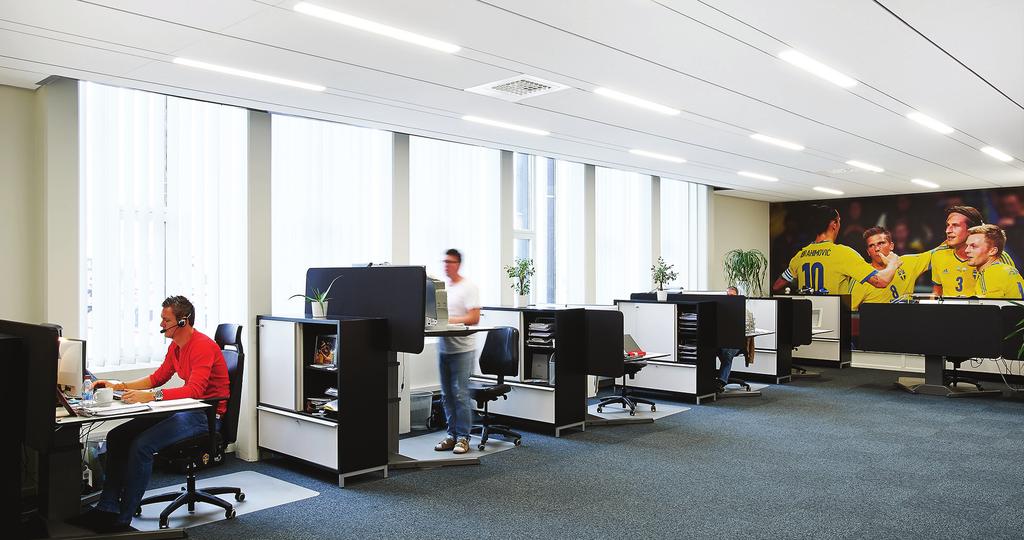

1 Ecophon Line LED Ecophon Line on täisintegreeritud süvistatud valgusti. Kokkusobiv erinevate Focus-laesüsteemidega. Valgusti, mida sobib kasutada erinevates ruumides: avatud planeeringuga kontorites; vahekäigus või funktsinaalsete kohtade rõhutamiseks. Kuid ka näiteks söögiruumides või tualetis, konverentsi ja koosoleku ruumides jne. Kõrge valgusviljakus ja täisintegreeritud lahendus annavad laele omapärase väljanägemise. Ecophon Line on saadaval Dg, Ds, E ja Lp servaga toodetele. Focus Lp plaadile mõeldud Ecophon Line on saadval 150 ja 300 mm laiusega ning võib kasutada erilise valgustite rivi loomiseks ning saavutada struktuureeritum lae paigutus. Ecophon Line koosneb valgusti korpusest, liiteseadest ja matt/opaal Satiné-hajutist, integreeritud Ecophon Focus plaati. Hiljuti uuendatud modernne LED-valgusallikas on kõrge kvaliteediga ja efektiive ning pika eluaega - üle tunni (L90). Valgusti kaal on ca 1,5 kg/tk (va. liiteseade ja plaat). Süsteem on patendeeritud ning disain on registreeritud (Registered Community Design). Saadaval 3 liiteseadet: standardne (on/off), timmitav või 1h kestev turvavalgusti funktsiooniga (on/off). Timmitaval liiteseadmel on SwitchDIM, DALI ja DSI valmidus ning on koridori funktsiooniga. LA Travel, Landskrona, Sweden Süsteemi info 1200x x x600 T24 Paksus (t) Paigaldusjoonis M397 M397 M329, M330, M331 Ecophon Group Ecophon Ecophon Line LED, Created:

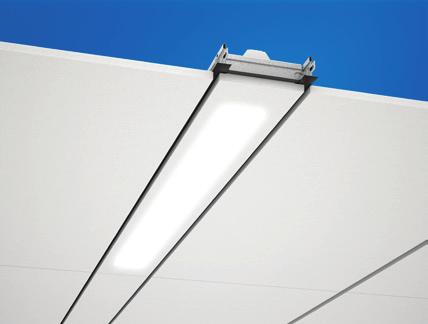

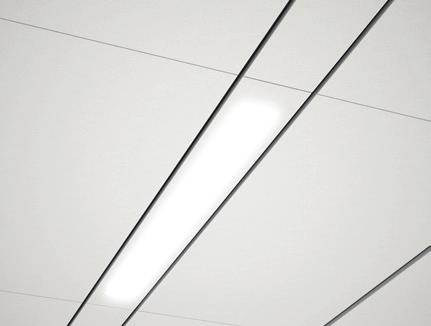

Ecophon Line Lp plaat Ecophon Line Lp section Ecophon Focus Lp süsteem koos Ecophon Line valgustiga. Ecophon Line LED Lp valgusti. Avatavus Plaadid on kergesti avatavad.

Valguspeegeldus Pinna viimistlus; White Frost, lähim NCS värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus). Helkpeegelduse koefitsient 63 mcd/(m²lx).

SwitchDIM/DALI- ja standardne on/off liiteseade kinnitatakse liistusüsteemi või plaadile takjaribaga (velcro). Plaati, kuhu on integreeritud valgusti, paigaldatakse kui tavalist laeplaati.

Ühendus Standardse on/off elektroonilise liiteseadisega (HF) kaasas 2,5 meertine 3x0,75 mm² kaabel ja pistik. SwitchDIM/DALI ja turvavalgusti elektrooniline liiteseade (HF) on ilma kaablita.

2 Ecophon Line Lp plaat Ecophon Line Lp section Ecophon Focus Lp süsteem koos Ecophon Line valgustiga. Ecophon Line LED Lp valgusti. Avatavus Plaadid on kergesti avatavad. Minimaalne avamise kõrgus vastavalt paigaldusjoonistele. Puhastatavus Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine. Valguspeegeldus Pinna viimistlus; White Frost, lähim NCS värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus). Helkpeegelduse koefitsient 63 mcd/(m²lx). Läige < 1. Paigaldus Paigaldus vastavalt paigaldusjuhisele, mis sisaldab mh. informatsiooni süsteemi paigalduskõrgusest. Valgusti korpus totetub T-liistudele. SwitchDIM/DALI- ja standardne on/off liiteseade kinnitatakse liistusüsteemi või plaadile takjaribaga (velcro). Plaati, kuhu on integreeritud valgusti, paigaldatakse kui tavalist laeplaati. Vajalikud ühendused teeb elektrik kui valgusti, liiteseade ja plaat on kohale asetatud. Ühendus Standardse on/off elektroonilise liiteseadisega (HF) kaasas 2,5 meertine 3x0,75 mm² kaabel ja pistik. SwitchDIM/DALI ja turvavalgusti elektrooniline liiteseade (HF) on ilma kaablita. Turvalalgusti liiteseade koos 1h kestva akuga. Elektrilised heakskiidud IP23, Klass 1. Elektrilised andmed V, Hz, jõufaktor cos φ>0,98. Elektrooniline liiteseade (HF) või elektrooniline HF dim liiteseade digitaalseks reguleerimiseks. Valgusallikas: 1 led moodul, kokku 30W. Saadaval ka turvalalgustina koos 1h kestva akuga. Ecophon Group Ecophon Ecophon Line LED, Created:

3 Valgusti valgusjaotuskõver Süsteemi võimsus: 35,2 W Valgusallikas: LED 35 W Valgusvoog: 2498 lm Valgusviljakus: 75 lm/w Värvustemperatuur: 4000K Värvuse eraldusindeks: Ra >80 Värvuse tolerants (Colour tolerance): MacAdam 3 SDCM Valgusti talitluskasutegur (LOR): 100% Valguse jaotus üles/alla: 0/100 Oodatav eluiga: L90 >50000 h Oodatav eluiga: L70 > h Ecophon Group Ecophon Ecophon Line LED, Created:

4 M329 Paigaldusjuhis (M329) Ecophon Line LED E T Ecophon Group Koguste spetsifikatsioon (valemi järgi) 1200x600 1 Ecophon Line LED E T24 paneel 1/valaisin 2 Ecophon Line LED valgusti korpus 1/valaisin 3 Ecophon Line standardne On/Off liiteseade (Alt.1) 1/valaisin 4 Ecophon Line SwitchDIM/DALI liiteseade (Alt.2) 1/valaisin 5 Ecophon Line turvavalgusti liiteseade. Liin, kus ei ole lülitit (Alt.3) 1/valaisin 6 Focus E T24 vastavalt vajadusele Δ Min. süsteemi avamiskaugus: 90 mm δ Min. avamise kaugus: 130 mm - Valides standardse on/off- või turvalalgusti liiteseadme, ühenda tavalise lülitiga. Kasutades SwitchDIM/DALI liiteseadet SwitchDIM-funktsioonis, ühenda vedruga varustatud lülitiga Valides SwitchDIM/DALI liiteseadme DALI-funktsioonis, ühenda vaid DALI-ühilduva juhtseadmega. Max punktkoormus (N) Max punktkoormuse kestvus (N) 1200x Katso määrälaskelma Line E valgusti korpus toetub Vaheliistule Serv E: Valgusti kinnitid asetsevad T-profiilil ja on monteeritud keskmisesse pessa. Punktkoormus/Punktkoormuse kestvus

5 M330 Paigaldusjuhis (M330) Ecophon Line LED Ds Ecophon Group Koguste spetsifikatsioon (valemi järgi) 1200x600 1 Ecophon Line LED Ds paneel 1/valaisin 2 Ecophon Line LED valgusti korpus 1/valaisin 3 Ecophon Line standardne On/Off liiteseade (Alt.1) 1/valaisin 4 Ecophon Line SwitchDIM/DALI liiteseade (Alt.2) 1/valaisin 5 Ecophon Line turvavalgusti liiteseade. Liin, kus ei ole lülitit (Alt.3) 1/valaisin 6 Focus Ds vastavalt vajadusele Δ Min. süsteemi avamiskaugus: 90 mm δ Min. avamise kaugus: 130 mm - Valides standardse on/off- või turvalalgusti liiteseadme, ühenda tavalise lülitiga. Kasutades SwitchDIM/DALI liiteseadet SwitchDIM-funktsioonis, ühenda vedruga varustatud lülitiga Valides SwitchDIM/DALI liiteseadme DALI-funktsioonis, ühenda vaid DALI-ühilduva juhtseadmega. Max punktkoormus (N) Max punktkoormuse kestvus (N) 1200x Katso määrälaskelma Line Ds valgusti korpus toetub Vaheliistule Serv Lp: Valgusti kinnitid asetsevad T-profiilil ja on monteeritud alumisse pessa. Punktkoormus/Punktkoormuse kestvus

6 M331 Paigaldusjuhis (M331) Ecophon Line LED Dg Ecophon Group Koguste spetsifikatsioon (valemi järgi) 1200x600 1 Ecophon Line LED Dg paneel 1/valaisin 2 Ecophon Line LED valgusti korpus 1/valaisin 3 Ecophon Line standardne On/Off liiteseade (Alt.1) 1/valaisin 4 Ecophon Line SwitchDIM/DALI liiteseade (Alt.2) 1/valaisin 5 Ecophon Line turvavalgusti liiteseade. Liin, kus ei ole lülitit (Alt.3) 1/valaisin 6 Focus Dg vastavalt vajadusele Δ Min. süsteemi avamiskaugus: 90 mm δ Min. avamise kaugus: 130 mm - Valides standardse on/off- või turvalalgusti liiteseadme, ühenda tavalise lülitiga. Kasutades SwitchDIM/DALI liiteseadet SwitchDIM-funktsioonis, ühenda vedruga varustatud lülitiga Valides SwitchDIM/DALI liiteseadme DALI-funktsioonis, ühenda vaid DALI-ühilduva juhtseadmega. Max punktkoormus (N) Max punktkoormuse kestvus (N) 1200x Katso määrälaskelma Line Dg valgusti korpus toetub Vaheliistule Serv Dg: Valgusti kinnitid asetsevad T-profiilil ja on monteeritud alumisse pessa. Punktkoormus/Punktkoormuse kestvus
