1 Fibo Lux 88 vaheseina süsteem Margus Tint 1

2 Fibo Lux 88 vahesein LIHTNE JA KIIRE PAIGALDADA TÄIUSLIK TERVIKLAHENDUS LAOTAKSE KIVILIIMIGA TAPID KÕIKIDEL OTSTEL HEA VIIMISTLEDA TÄIUSTATUD PROFIIL, SIIA KUULUVAD VEEL LISAKS MÜÜRISIDEMED JA MÜÜRINÖÖRI KLAMBER 2

3 Kasutuskohad Mittekandvad vahesinad kuivadesse, niisketesse ja märgadesse ruumidesse nii renoveeritavatesse, kui ka uusehitistesse. 3

4 Tootevalik Fibo Lux 88 vaheseina plokid Alusel on 110 plokki 90 tavaplokki (8,5 kg/tk) 20 poolikut plokki (4,25 kg/tk) Plokkide kulu 10 tk/m 2 Alusel olevatest plokkidest saab ehitada 10 m 2 seina 4

5 Tootevalik Fibo Lux 2500 profiil pakitud 10 tk/pakk Müüriside 4 tk on pakitud koos profiiliga Müürinööri klamber Eraldi pakendis, 10 tk/pakk 5

Plokkide mõõdutäpsus võimaldab paigaldamist õhukese liimvuugiga.

6 Fibo Lux 88 vaheseina eelised Hästi läbimõeldud terviklik lahendus. Alusel on koos kõik vajaminevad tooted (tava- ja poolikud plokid). Plokkide mõõdutäpsus võimaldab paigaldamist õhukese liimvuugiga. Tappühendus tagab plokkide vahel tugeva seotise. Seina saab korraga laduda täies kõrguses. Kõva ja hea nakkega aluspind viimistlemiseks. Kõige lihtsama ja kiirema paigaldusega kivist vaheseina süsteem Eesti turul. 6

7 Fibo Lux 88 vaheseina eelised Täislahendus: plokid, liimsegu, profiil, müürisidemed, müürinööri klamber. Profiili mitmekülgne kasutamine annab suure konkurentsi eelise. Patenteeritud tooted ja lahendused. 7

8 Fibo Lux 88 vaheseina eelised Profiili kasutamine teeb seinte ühendamise väga lihtsaks. Plokiõõnsustesse on mugav kommunikatsioone paigaldada. Avade sildamiseks saab plokkidest kokku liimida silluseid. 8

9 Tehnilised omadused Laius Kõrgus Pikkus kg/m3* kg/tk tk/alus , ,25 20 * kuiva materjali mahukaal Survetugevus Soojaerijuhtivus λ 10,dry Tulepüsivus* Helipidavus* 4 MPa 0,3 W/mK EI 60 vahuga EI 90 liimseguga 39 db Plokiliimi kulu ca 8 m2/pudel *Tulepüsivus ja helipidavus on antud viimistlemata seinale 9

Fibo Lux 88 vaheseinte ehitamine Esmalt märgitakse seinte asukohad.

Lux 2500 profiiliga, lisaks kuuluvad komplekti veel müürisidemed ja

Müürinööri klamber kinnitatakse profiili külge ja müürinöör asetatakse

10 Fibo Lux 88 vaheseinte ehitamine Esmalt märgitakse seinte asukohad. Seinad seotakse välisseinte või teiste vaheseintega spetsiaalse Fibo Lux 2500 profiiliga, lisaks kuuluvad komplekti veel müürisidemed ja müürinööri klamber. Profiil looditakse ja kinnitatakse seina külge. Müürinööri klamber kinnitatakse profiili külge ja müürinöör asetatakse klambris olevasse sälku, lähtudes laotava plokirea ülemise serva kõrgusest. 10

Tasase aluspinna korral saab kasutada esimese plokirea all Fibo Lux 2500 profiili, see teeb ladumise oluliselt lihtsamaks

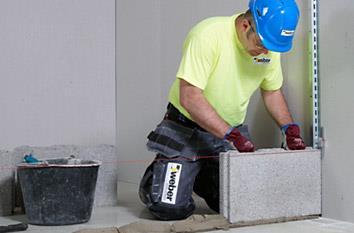

11 Fibo Lux 88 vaheseinte ehitamine Kui aluspind on ebatasane ja Fibo Lux 2500 profiili kasutada ei saa, siis laotakse esimene plokirida kas müürimördi või liimseguga. Tasase aluspinna korral saab kasutada esimese plokirea all Fibo Lux 2500 profiili, see teeb ladumise oluliselt lihtsamaks ja kiiremaks. Esimene plokk asetatakse plokisoonega profiili sulundisse ilma seguta. Enne uue plokirea ladumist kinnitatakse müürinööri klamber õigele kõrgusele (ploki kõrguse jagu) seinaprofiili külge. 11

Fibo Lux 88 vaheseinte ehitamine Et tagada seinte omavaheline

horisontaalvuuki. Müüriside tuleb asetada värskesse liimikihti.

12 Fibo Lux 88 vaheseinte ehitamine Et tagada seinte omavaheline tugev sidumine, tuleb müüriside paigaldada igasse teise horisontaalvuuki. Müüriside tuleb asetada värskesse liimikihti. Et tagada müüritise korrektne plokkseotis, tuleb iga teise plokirea ladumist alustada ½ plokiga. Liimsegu tuleb kanda ainult plokkide horisontaalpinnale, vertikaalvuugis liimsegu ei kasutata. 12

Fibo Lux 88 vaheseinte ehitamine Rea viimaseks plokiks on sobiv kasutada valmis poolikut plokki, mis tagab plokkidevahelise tappühenduse ja korrektse

13 Fibo Lux 88 vaheseinte ehitamine Rea viimaseks plokiks on sobiv kasutada valmis poolikut plokki, mis tagab plokkidevahelise tappühenduse ja korrektse plokiseotise. Kui poolikut plokki kasutada ei saa ja plokk on vaja lõigata õigesse mõõtu, siis tuleb ploki lõigatud otsale enne ploki paika asetamist kanda liimsegu. 13

Suuremate avade sildamiseks paigaldatakse ava kohale Fibo Lux 2500 profiil, millele asetatakse plokid.

14 Fibo Lux 88 vaheseina ehitamine Avade sildamiseks on kaks lahendust: Fibo Lux plokkidest valmistatud sillusega (max. pikkus 1,5 m ehk 3 plokki). Suuremate avade sildamiseks paigaldatakse ava kohale Fibo Lux 2500 profiil, millele asetatakse plokid. Profiilist tehtud sillusel tuleb jäikuse tagamiseks profiilil asetsevate plokkide vertikaalvuugid liimseguga täita. Silluse ja profiili tugipinna pikkuseks peab arvestama 150 mm ava mõlemale poolele. 14

Kuivade ja niiskete ruumide värvitud ja tapetseeritud seinad: weber LR+ pahtlit kasutatakse kuivades ruumides nii alus- kui

15 Fibo Lux 88 vaheseinte viimistlemine Sile aluspind võimaldab viimistlusmaterjalide kokkuhoidu. Ploki pinnastruktuur tagab viimistlusmaterjalide suurepärase nakke. Kuivade ja niiskete ruumide värvitud ja tapetseeritud seinad: weber LR+ pahtlit kasutatakse kuivades ruumides nii alus- kui viimistluspahtlina weber VH peenpahtlit kasutatakse niiskete ruumide viimistluspahtlina weber armeerimisvõrgu kasutamine aitab ära hoida mikropragude teket viimistluskihis eriti värskelt laotud seinte puhul Märjad ruumid: weber TT - ga tasandatakse seinad enne veetõkke tegemist 15
