ΣΥΣΤΗΜΑ ΠΛΗΡΟΦΟΡΙΚΗΣ ΕΘΝΙΚΟΥ ΚΤΗΜΑΤΟΛΟΓΙΟΥ ΣΠΕΚ

Transcript

1 ΣΥΣΤΗΜΑ ΠΛΗΡΟΦΟΡΙΚΗΣ ΕΘΝΙΚΟΥ ΚΤΗΜΑΤΟΛΟΓΙΟΥ ΣΠΕΚ Αθηνά Σκαμπά Μηχανικός Βάσεων Δεδομένων Προϊσταμένη τμήματος ανάπτυξη εφαρμογών Διεύθυνση συστημάτων πληροφορικής ΚΤΗΜΑΤΟΛΟΓΙΟ Α.Ε.

2 Εισαγωγή Έναρξη Δημιουργίας: Μάιος 22 Λειτουργία πρώτου Κ. Γραφείου : 1η Αυγούστου23 Η ανάπτυξη έγινε με ίδιους πόρους (inhouse development). Η επιλογή αυτή δίνει στην πράξη δυνατότητες συνεχούς βελτιώσεως με μικρό κόστος. Το κόστος ανάπτυξης ήταν ιδιαίτερα χαμηλό σε σχέση με το κόστος έργων αντίστοιχης κλίμακας, που γίνονται με χρήση εξωτερικών πόρων (outsourcing). Το Σύστημα δέχθηκε συγχαρητήρια σχόλια από ειδικούς εμπειρογνώμονες της ΕΕ Σεμινάριο Εθνικό Κτηματολόγιο 2

3 Ανάλυση κόστους αναπτύξεως ΠΕΡΙΓΡΑΦΗ ΔΑΠΑΝΗΣ Κόστος ( ) Κόστος εξοπλισμού και υπηρεσιών Κέντρου Δεδομένων Μισθοί 15 μηνών (συνολικά 8 υπάλληλοι) Εξωτερικοί συνεργάτες 12. Κόστος εκπαίδευσης 9. Κόστος εξοπλισμού εμμίσθων 6. ΣΥΝΟΛΟ 93. Σεμινάριο Εθνικό Κτηματολόγιο 3

4 Ομάδες Εφαρμογών Εφαρμογές περιγραφικών δεδομένων Εφαρμογή λειτουργίας κτηματολογικών γραφείων Εφαρμογή ταμείου για τα έμμισθα κτηματολογικά γραφεία Αυτοματοποιημένες εφαρμογές ETL (φόρτωση δεδομένων κτηματογράφησης) Εφαρμογές αυτοματοποιημένων δομικών και νομικών ελέγχων Υποστηρικτικές εφαρμογές παραγωγής στατιστικών δεδομένων Εφαρμογές φόρτωσης και ελέγχου διοικητικών πράξεων Εφαρμογές χωρικών δεδομένων Εφαρμογές αυτοματοποιημένων δομικών και τοπολογικών ελέγχων Αυτοματοποιημένες εφαρμογές φόρτωσης Υποστηρικτικές εφαρμογές οργάνωσης και διαχείρισης χωρικών μεταβολών Εφαρμογές φόρτωσης διοικητικών πράξεων Σεμινάριο Εθνικό Κτηματολόγιο 4

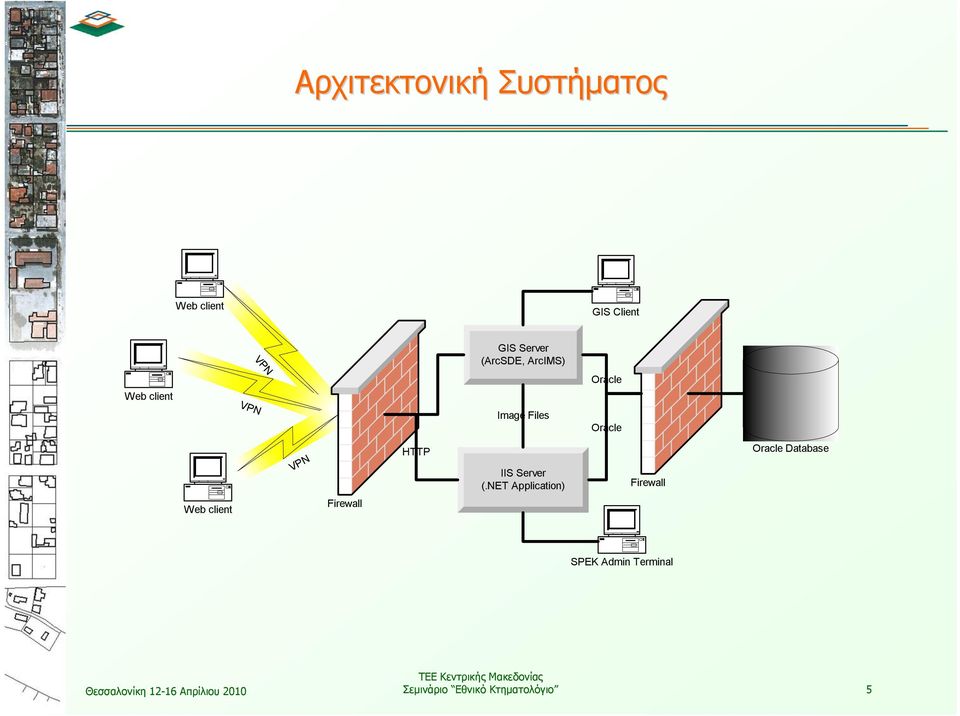

5 Αρχιτεκτονική Συστήματος Web client GIS Client VPN GIS Server (ArcSDE, ArcIMS) Oracle Web client VPN Image Files Oracle VPN HTTP IIS Server (.NET Application) Firewall Oracle Database Web client Firewall SPEK Admin Terminal Σεμινάριο Εθνικό Κτηματολόγιο 5

6 Διαδικασία Ανάπτυξης / Συντήρησης Εφαρμογών ΗΔΣΠσυντηρεί4 συστήματα 3 συστήματα ανάπτυξης Εσωτερικής Ανάπτυξης (Development System) Δοκιμών (Test System) Παράλληλης Λειτουργίας (Parallel System) 1 σύστημα Παραγωγής (Production System) Οι νέες δυνατότητες / διορθώσεις σφαλμάτων εφαρμόζονται διαδοχικά από το σύστημα Εσωτερικής Ανάπτυξης μέχρι το σύστημα Παραγωγής Π ΕΑ Π Δ Π ΠΛ Π Π Αίτημα για Νέα λειτουργικότητα / Ανάγκη Διόρθωσης Σφάλματος Σεμινάριο Εθνικό Κτηματολόγιο 6

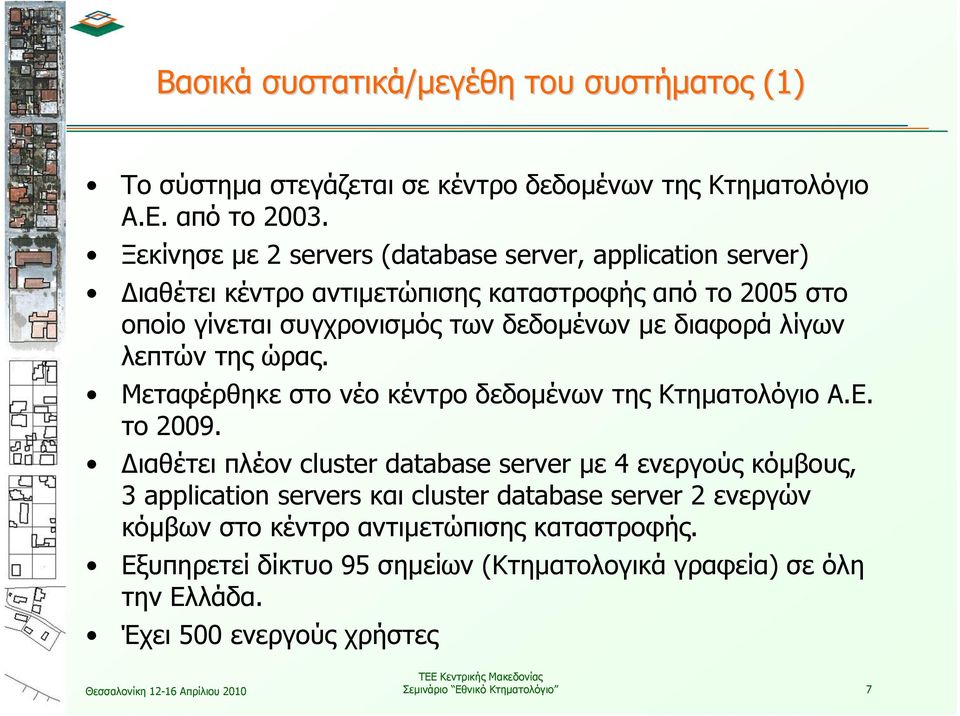

7 Βασικά συστατικά/μεγέθη του συστήματος (1) Το σύστημα στεγάζεται σε κέντρο δεδομένων της Κτηματολόγιο Α.Ε. από το 23. Ξεκίνησε με 2 servers (database server, application server) Διαθέτει κέντρο αντιμετώπισης καταστροφής από το 25 στο οποίο γίνεται συγχρονισμός των δεδομένων με διαφορά λίγων λεπτών της ώρας. Μεταφέρθηκε στο νέο κέντρο δεδομένων της Κτηματολόγιο Α.Ε. το 29. Διαθέτει πλέον cluster database server με 4 ενεργούς κόμβους, 3 application servers και cluster database server 2 ενεργών κόμβωνστοκέντροαντιμετώπισηςκαταστροφής. Εξυπηρετεί δίκτυο 95 σημείων (Κτηματολογικά γραφεία) σε όλη την Ελλάδα. Έχει 5 ενεργούς χρήστες Σεμινάριο Εθνικό Κτηματολόγιο 7

8 Βασικά συστατικά/μεγέθη του συστήματος (2) Εφαρμογές περιγραφικών δεδομένων: 23. γραμμές κώδικα 157 οθόνες 18 αναφορές 2 πίνακες, 36 όψεις (views) Εφαρμογές χωρικών δεδομένων: 1. γραμμές κώδικα 67 οθόνες 29 αναφορές Σεμινάριο Εθνικό Κτηματολόγιο 8

9 Λειτουργίες στο Κτηματολογικό Γραφείο Καταχώριση αιτήσεων Έλεγχος στοιχείων (Μέγιστο, 5 εργάσιμες) Καταχώριση πράξεων Εκτυπώσεις πιστοποιητικών Υπάλληλος πρωτοκόλλου Υπάλληλος ελέγχου Υπάλληλος Πλήρων αρμοδιοτήτων Λειτουργίες στην Κτηματολόγιο Α.Ε. Ενημέρωση χωρικής ΒΔ - Κεντρικά Σεμινάριο Εθνικό Κτηματολόγιο 9

10 Εφαρμογή διαχείρισης νομικών δεδομένων Σεμινάριο Εθνικό Κτηματολόγιο 1

11 Χωρική Πληροφορία στα Κτηματολογικά Γραφεία Σεμινάριο Εθνικό Κτηματολόγιο 11

12 Εφαρμογή διαχείρισης χωρικών δεδομένων Σεμινάριο Εθνικό Κτηματολόγιο 12

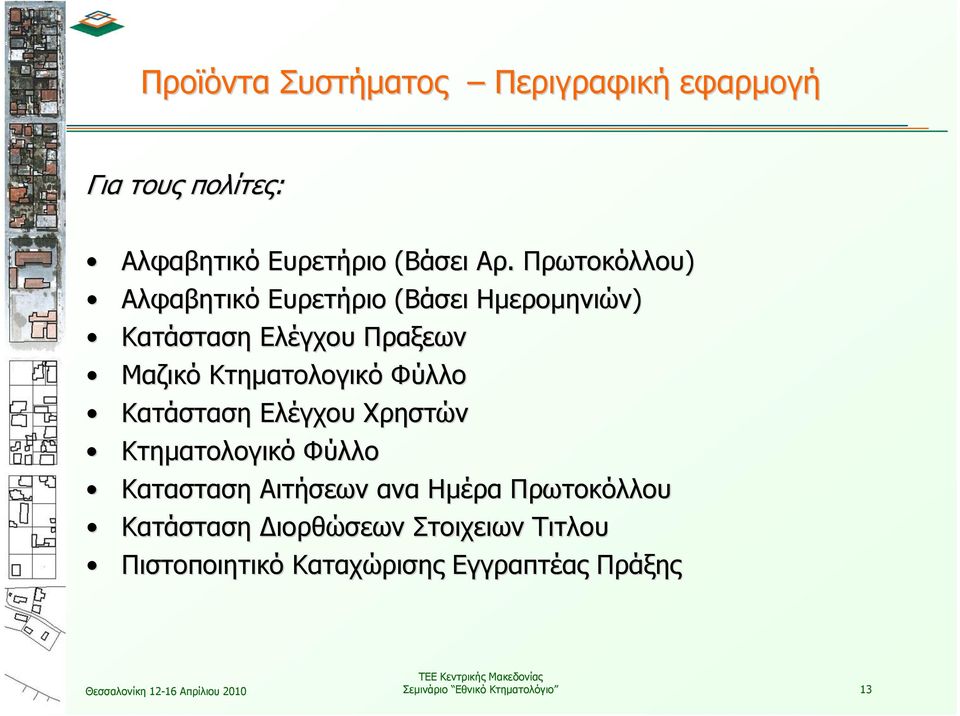

13 Προϊόντα Συστήματος Περιγραφική εφαρμογή Για τους πολίτες: Αλφαβητικό Ευρετήριο (Βάσει Αρ. Πρωτοκόλλου) Αλφαβητικό Ευρετήριο (Βάσει Ημερομηνιών) Κατάσταση Ελέγχου Πραξεων Μαζικό Κτηματολογικό Φύλλο Κατάσταση Ελέγχου Χρηστών Κτηματολογικό Φύλλο Κατασταση Αιτήσεων ανα Ημέρα Πρωτοκόλλου Κατάσταση Διορθώσεων Στοιχειων Τιτλου Πιστοποιητικό Καταχώρισης Εγγραπτέαςας Πράξης Σεμινάριο Εθνικό Κτηματολόγιο 13

14 Κτηματολογικό Φύλλο Σεμινάριο Εθνικό Κτηματολόγιο 14

15 Προϊόντα Συστήματος (2) Περιγραφική εφαρμογή Για το γραφείο Κατάσταση Καταχώρισης Πραξης Φύλλο Ελέγχου Κατάλογος Ακινήτων με Εκκρεμείς Αιτήσεις Κατάσταση Εκκρεμών Πραξεων Κατάσταση Αιτήσεων Ημέρας Κατάσταση Περατωμένων Πράξεων για τις οποίες εκκρεμεί Γεωμετρική Μεταβολή Κατάσταση Διορθώσεων Στοιχείων Προσώπου Πιστοποιητικό Κτηματολογικών Εγγράφων Φυσικου / Νομικου Προσώπου Κατασταση Αιτήσεων ανα Αριθμό Πρωτοκόλλου Τρέχοντες Κύριοι Σεμινάριο Εθνικό Κτηματολόγιο 15

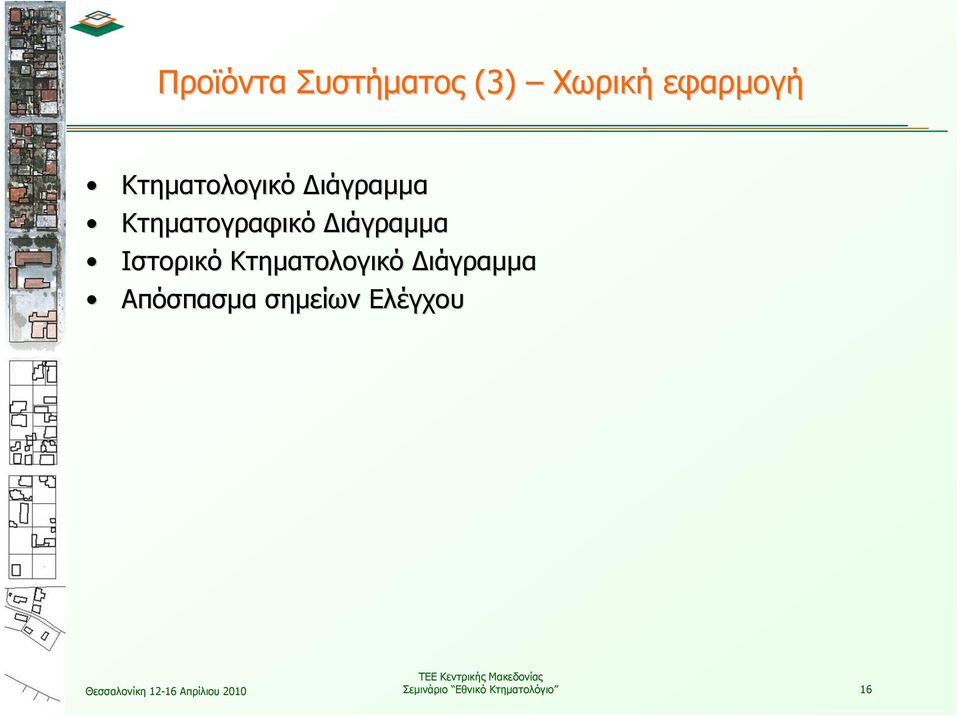

16 Προϊόντα Συστήματος (3) Χωρική εφαρμογή Κτηματολογικό Διάγραμμα Κτηματογραφικό Διάγραμμα Ιστορικό Κτηματολογικό Διάγραμμα Απόσπασμα σημείων Ελέγχου Σεμινάριο Εθνικό Κτηματολόγιο 16

17 Κτηματολογικό Διάγραμμα Σεμινάριο Εθνικό Κτηματολόγιο 17

18 Κτηματογραφικό Διάγραμμα ΚΤΗΜΑΤΟΓΡΑΦΙΚΟ ΔΙΑΓΡΑΜΜΑ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ο.Κ.Χ.Ε. ΕΘΝΙΚΟ ΚΤΗΜΑΤΟΛΟΓΙΟ ΚΤΗΜΑΤΟΛΟΓΙΚΟ ΓΡΑΦΕΙΟ : ΑΤΑΛΑΝΤΗΣ ΝΟ ΜΟΣ: ΦΘΙΩΤ ΙΔΑΣ ΔΗΜΟΣ : ΜΑΡΤ ΙΝΟΥ ΚΑΕΚ ΓΕΩΤΕΜΑΧΙΟΥ : ΟΔΟ ΟΔΟΣ ΟΔΟΣ ΛΟΡΔΟΥ ΛΟΡΔΟΥ ΒΥΡΩΝΟΣ ΒΥΡΩΝΟΣ ΟΔΟΣ ΓΚΟΥΡΑ Ο ΥΠΟΜΝΗΜΑ Κλίμακα 1:1. Όριο Δήμου ή Κοινότητας Όριο γεωτεμαχίου Όριο γεωτεμαχίου που αφορά το απόσπασμα Όριο αποκλειστ ικής χρήσης κάθετης ιδιοκτησίας Ζώνη Δουλείας Υπογραφή - Σφραγίδα Ημ ερομ ηνί α:... Εμβ αδό Γεωτεμαχίου : 366,7 τ.μ. Ελληνικό Γεωδαιτ ικό Σύστημα Αναφοράς 1987 (Ε.Γ.Σ.Α. '87) Ημ ερομ ηνί α Σύνταξης: Σεμινάριο Εθνικό Κτηματολόγιο 18

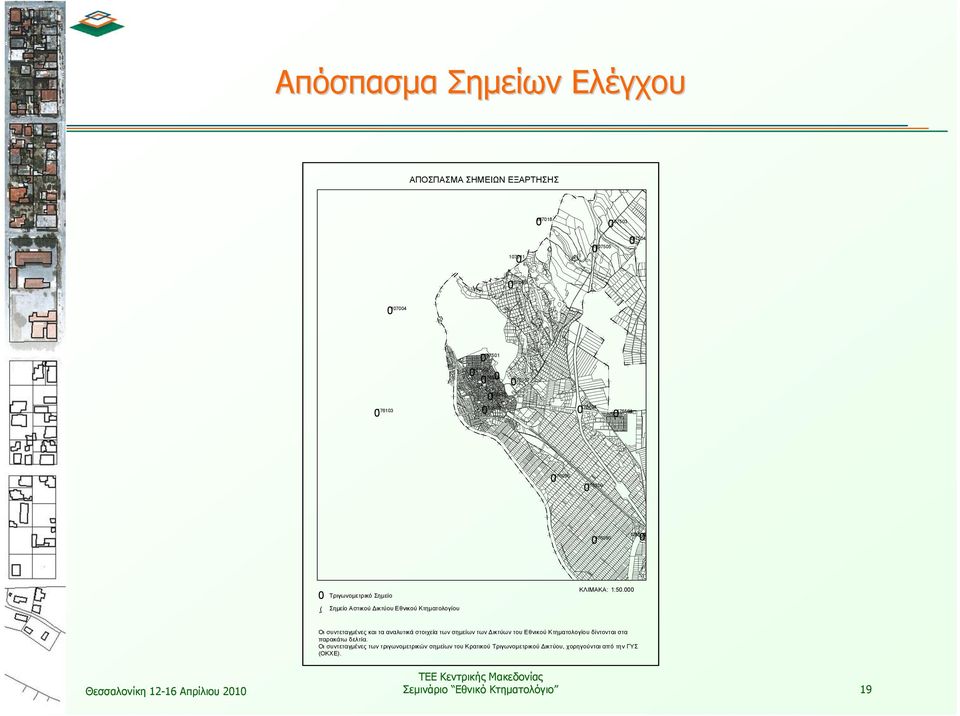

19 Απόσπασμα Σημείων Ελέγχου ΑΠΟΣΠΑΣΜΑ ΣΗΜΕΙΩΝ ΕΞΑΡΤΗΣΗΣ #!.( Τριγωνομετρικό Σημείο Σημείο Αστικού Δικτύου Εθνικού Κτηματολογίου ΚΛΙΜΑΚΑ: 1:5. Οι συντεταγμένες και τα αναλυτικά στοιχεία των σημείων των Δικτύων του Εθνικού Κτηματολογίου δίντονται στα παρακάτω δελτία. Οι συντεταγμένες των τριγωνομετρικών σημείων του Κρατικού Τριγωνομετρικού Δικτύου, χορηγούνται από την ΓΥΣ (ΟΚΧΕ). Σεμινάριο Εθνικό Κτηματολόγιο 19

20 Κτηματολογικά Δεδομένα Περιγραφικά Χωρικά» Εγγραπτέα δικαιώματα και τίτλοι» Δικαιούχοι» Πράξεις» Αιτήσεις» Ιδιοκτησιακά αντικείμενα» Όρια διοικητικής διαίρεσης» Γεωτεμάχια» Κτήρια» Μεταλλεία» Χώροι αποκλειστικής χρήσης» Δουλείες» Υπόβαθρα (Ορθοφωτογραφίες, DTM, Τοπογραφικά διαγράμματα) Σεμινάριο Εθνικό Κτηματολόγιο 2

21 Δεδομένα Α Εγγραφών 328 Δήμοι και κοινότητες 6.5. Δικαιώματα 2.1. Δικαιούχοι (μη ταυτοποιημένοι) Αντικείμενα εγγραπτέων δικαιωμάτων (Ακίνητα) 1.6. γεωτεμάχια οριζόντιες 18. οριζόντιες επί καθέτων 8. κάθετες 7. ειδικές εκτάσεις 1. ειδικά ιδιοκτησιακά αντικείμενα 111 μεταλλεία 2.5. έγγραφα Τα παραπάνω αποτελούν το 15% του συνόλου της νομικής πληροφορίας για τη χώρα Σεμινάριο Εθνικό Κτηματολόγιο 21

22 Δεδομένα λειτουργίας ~ 5 Χρήστες σε 95 Κτηματολογικά γραφεία Περισσότερες από 1.. Πράξεις ως τώρα (1. χωρικές μεταβολές) Έκδοση περισσότερων από 2.. πιστοποιητικά Σεμινάριο Εθνικό Κτηματολόγιο 22

23 Θέματα Ασφαλείας Ασφαλής πρόσβαση με μηχανισμούς ταυτοποιήσεως χρηστών και κρυπτογραφήσεως δεδομένων και Τήρηση αντιγράφων ασφαλείας σε θυρίδα Λειτουργία Κέντρου Αντιμετώπισης Καταστροφής για το σύστημα (Disaster Recovery Center) Καταγραφή των ενεργειών των χρηστών (logging) για περαιτέρω επεξεργασία Σεμινάριο Εθνικό Κτηματολόγιο 23

24 Σχέδια για νέες δυνατότητες του Συστήματος Πληροφορικής (Κτηματολογικά γραφεία) Διαρκής βελτίωση εφαρμογών Γνώση του συστήματος για την τρέχουσα κατάσταση του ακινήτου Ενίσχυση μηχανισμών ασφαλείας στα Κεντρικά της ΚΤ Ενίσχυση μηχανισμών ταυτοποίησης χρηστών με μηχανισμούς ισχυρής ταυτοποίησης (strong authentication) Δυνατότητα on-line εκτύπωσης Κτηματογραφικών Διαγραμμάτων από τα έμμισθα ΚΓ Επέκταση μηχανογραφικών δυνατοτήτων υλοποίησης χωρικών μεταβολών στα ΚΓ Επισύναψη σαρωμένων συμβολαίων στην ηλεκτρονική εγγραφή Σεμινάριο Εθνικό Κτηματολόγιο 24

25 Σχέδια για νέες δυνατότητες του Συστήματος Πληροφορικής (Κτηματολόγιο Α.Ε.).) Επέκταση εφαρμογών διαχείρισης χρηστών Δημιουργία εφαρμογών εποπτείας κτηματολογικών γραφείων Βελτίωση εφαρμογής διαχείρισης μεγάλων διοικητικών πράξεων Εφαρμογές υποστήριξης διεύθυνσης υπηρεσιών και προϊόντων MIS Σεμινάριο Εθνικό Κτηματολόγιο 25

26 Σχέδια για νέες δυνατότητες του Συστήματος Πληροφορικής (ΔΙΑΔΙΚΤΥΑΚΕΣ ΥΠΗΡΕΣΙΕΣ) Δυνατότητα Παροχής χωρικών δεδομένων σε πολίτες, επαγγελματίες και φορείς μέσω διαδικτύου Δυνατότητα Παροχής υπηρεσιών κτηματολογικών δεδομένων σε επαγγελματίες μέσω διαδικτύου Δυνατότητα Παροχής υπηρεσιών κτηματολογικών δεδομένων σε φορείς (Υπουργεία, ΟΤΑ, Νομαρχίες, Περιφέρειες κλπ) μέσω διαδικτύου Παροχή διαδικτυακών υπηρεσιών σε αναδόχους νέων έργων Κτηματογραφήσεων μέσω διαδικτύου Online παραγγελία πιστοποιητικών Δυνατότητα απομακρυσμένης υποβολής χωρικών δεδομένων (π.χ. αρχεία συντεταγμένων) από επαγγελματίες και φορείς Σεμινάριο Εθνικό Κτηματολόγιο 26

27 ΣΥΣΤΗΜΑ ΠΛΗΡΟΦΟΡΙΚΗΣ ΕΘΝΙΚΟΥ ΚΤΗΜΑΤΟΛΟΓΙΟΥ ΣΠΕΚ Ευχαριστώ για την προσοχή σας Σεμινάριο Εθνικό Κτηματολόγιο 27
