Εγχειρίδιο Χρήσης Ολοκληρωμένου Συστήματος Παρακολούθησης- Καταγραφής

Transcript

1 Εγχειρίδιο Χρήσης Ολοκληρωμένου Συστήματος Παρακολούθησης- Καταγραφής

2 Περιεχόμενα ΤΙΤΛΟΣ Σελίδα 1. ΣΥΝΔΕΣΕΙΣ ΕΝΕΡΓΟΠΟΙΗΣΗ- ΑΡΧΙΚΕΣ ΡΥΘΜΙΣΕΙΣ 4 α. Αρχικός Έλεγχος- Τοποθετήσεις Συσκευών 4 β. Τρόποι σύνδεσης 4 γ. Σύνδεση με Τηλεόραση νέας τεχνολογίας ή/ και Μόνιτορ 4 δ. Ενεργοποιήση Συστήματος 5 2. ΡΥΘΜΙΣΕΙΣ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΜΕΡΩΝ- ΡΥΘΜΙΣΕΙΣ ΕΙΔΟΠΟΙΗΣΕΩΝ 9 α. Λειτουργία Ανίχνευσης Κίνησης (Motion detection) 9 β. Λειτουργία Ανίχνευσης Διακοπής Λειτουργίας Κάμερας (Video Loss) 10 γ. Λειτουργία Ανίχνευσης Αλλαγής Συνθηκών (Video Blind) 10 δ. Ειδοποίηση σε Περίπτωση Σφάλματος ΣΥΝΔΕΣΗ ΜΕ ΗΛΕΚΤΡΟΝΙΚΟ ΥΠΟΛΟΓΙΣΤΗ 12 α. Καταγραφικό και Η/Υ στο ίδιο δίκτυο Internet 12 β. Απομακρυσμένη Διαχείριση με Ηλεκτρονικό Υπολογιστή ΒΑΣΙΚΕΣ ΡΥΘΜΙΣΕΙΣ 17 α. Αυτόματη Εγγραφή (χωρίς να προηγηθεί συναγερμός) 17 β. Ενεργοποίηση Ειδοποιήσεων στην Εφαρμογή XMeye και στο / Ρυθμίσεις Ηλεκτρονικού Ταχυδρομείου ( ) 17 γ. Διαχείριση Λογαριασμών ΑΝΑΠΑΡΑΓΩΓΗ ΑΡΧΕΙΩΝ ΕΙΚΟΝΑΣ (VIDEO) ΑΠΟΘΗΚΕΥΣΗ ΑΡΧΕΙΩΝ ΕΙΚΟΝΑΣ ΣΕ ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΔΙΣΚΟΥ ΕΓΓΡΑΦΗ ΑΡΧΕΙΟΥ ΕΙΚΟΝΑΣ ΣΕ ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΔΙΣΚΟΥ ΕΠΑΝΑΦΟΡΑ ΚΩΔΙΚΟΥ ΠΡΟΣΒΑΣΗΣ ADMIN ΛΟΓΩ AΠΩΛΕΙΑΣ 20 2

3 9. ΔΙΑΧΕΙΡΙΣΗ ΑΠΟΘΗΚΕΥΤΙΚΟΥ ΧΩΡΟΥ ΕΝΣΩΜΑΤΩΜΕΝΟΥ ΔΙΣΚΟΥ ΠΛΗΡΟΦΟΡΙΕΣ ΕΝΣΩΜΑΤΩΜΕΝΟΥ ΔΙΣΚΟΥ ΡΥΘΜΙΣΕΙΣ ΑΥΤΟΜΑΤΗΣ ΣΥΝΤΗΡΗΣΗΣ ΣΥΣΤΗΜΑΤΟΣ ΡΥΘΜΙΣΕΙΣ ΣΥΣΤΗΜΑΤΟΣ ΑΠΟ Η/Υ 22 α. Καταγραφικό και Η/Υ στο ίδιο δίκτυο Internet 22 β. Καταγραφικό και Η/Υ Σε διαφορετικό δίκτυο Internet (απομακρυσμένα) 22 γ. Ρυθμίσεις CMS 23 (1) Αυτόματη Εγγραφή Αρχείων Εικόνας (Χωρίς να έχει προηγηθεί συναγερμός) 23 (2) Λειτουργία Ανίχνευσης Κίνησης (Motion detection) 24 (3) Λειτουργία Ανίχνευσης Διακοπής Λειτουργίας Κάμερας (Video Loss) 25 (4) Λειτουργία Ανίχνευσης Αλλαγής Συνθηκών (Video Blind) 26 (5) Ειδοποίηση σε Περίπτωση Σφάλματος 27 (6) Γενικές Ρυθμίσεις (Ημερομηνία- Ώρα- Γλώσσα- Λειτουργία Δίσκου) 28 (9) Γενικές Ρυθμίσεις Καμερών 31 (10) Διαχείριση Λογαριασμών 32 (11) Διαχείριση Αποθηκευτικού Χώρου Ενσωματωμένου Δίσκου 33 (12) Ρυθμίσεις Αυτόματης Συντήρησης Συστήματος- Αυτόματης Αναβάθμισης Λειτουργικού 34 (13) Χειροκίνητη Επανεκκίνηση 35 (14) Πληροφορίες Ενσωματωμένου Δίσκου 35 (15) Χειροκίνητη Εγγραφή- Λήψη Φωτογραφιών με Απευθείας Αποθήκευση στον Ηλεκτρονικό Υπολογιστή 36 (16) Αναπαραγωγή- Κατέβασμα Αρχείων στον Υπολογιστή ΕΦΑΡΜΟΓΗ ΧΜEYE 47 α. Επεξήγηση Εικονιδίων- Συμβόλων 47 β. Εγγραφή Αρχείων Εικόνας- Λήψη Φωτογραφιών 48 γ. Αναπαραγωγή Video- Επισκόπηση Φωτογραφιών 48 δ. Αλλαγή Κωδικών Εισόδου Συστήματος και Εισόδου Εφαρμογής 49 3

4 1. Συνδέσεις Ενεργοποίηση- Αρχικές Ρυθμίσεις α. Αρχικός Έλεγχος- Τοποθετήσεις Συσκευών (1) Έλεγχος υλικών- αποσυσκευασία παρακάτω: Κατά την διάρκεια της αποσυσκευασίας του πακέτου, θα βρείτε τα (α) (β) Τροφοδοτικό για το καταγραφικό Ποντίκι (2) Σύνδεση δίσκου στο καταγραφικό (α) Ξεβιδώστε τις δύο βίδες που βρίσκονται στα πλάγια του καταγραφικού και τις 3 στο πίσω τμήμα. Έπειτα, αφαιρέστε το μεταλλικό καπάκι, τραβώντας το προς τα πίσω για περίπου 1 εκατοστό και ανασηκώνοντάς την μπροστινή πλευρά του. (β) Συνδέουμε τα καλώδια του καταγραφικού στον δίσκο (SATA) και σταθεροποιούμε τον δίσκο στη βάση του καταγραφικού με 4 βίδες (περιλαμβανονται). β. Τρόποι σύνδεσης Το σύστημα σας προσφέρει την δυνατότητα να έχετε εικόνα σε διαφορετικές συσκευές: (1) Τηλεόραση νέας τεχνολογίας (με είσοδο HDMI) (2) Mόνιτορ (με είσοδο HDMI ή VGA) (3) Κίνητό Smartphone Android ή IOS και tablet (4) Ηλεκτρονικό Υπολογιστή- Λάπτοπ στον ίδιο χώρο (5) Ηλεκτρονικό Υπολογιστή- Λάπτοπ απο μακρυά γ. Σύνδεση με Τηλεόραση νέας τεχνολογίας ή/ και Μόνιτορ Το καταγραφικό διαθέτει εξόδους αναλογικής εικόνας (VGA) και ψηφιακής εικόνας (HDMI). Για να πραγματοποιήσετε σύνδεση με οθόνη τηλεόρασης νέας τεχνολογιάς (επίπεδες τηλεοράσεις με είσοδο HDMI) ή με μόνιτορ που διαθέτει είσοδο HDMI, θα χρειαστείτε καλώδιο HDMI (ψηφιακής εικόνας) το οποίο και θα συνδέσετε στην θύρα HDMI του καταγραφικού Ομοίως για να πραγματοποιήσετε σύνδεση με μόνιτορ ηλεκτρονικού υπολογιστή με είσοδο αναλογικής εικόνας VGA, συνδέεται το καλώδιο VGA στην αντίστοιχη θύρα. 4

5 δ. Ενεργοποιήση Συστήματος Θύρα ψηφιακής εικόνας HDMI Θύρες USB για ποντίκι και Εξωτερική μονάδα δίσκου Θύρα αναλογικής εικόνας VGA Θύρα καλωδίου δικτύου ethernet Θύρα τροφοδοσίας 12V- 2A Οι ενέργειες που εκτελείτε είναι οι παρακάτω: (1) Τοποθετείτε τις κάμερες κοντά στο καταγραφικό και τις συνδέετε με την τροφοδοσία. (2) Συνδέετε το ποντίκι στην θύρα USB, το τροφοδοτικό στην θύρα τροφοδοσίας και την οθόνη. (3) Συνδέετε το καταγραφικό με την τροφοδοσία. Θα εμφανιστεί η οθόνη υποδοχής (WIFI NVR) και μετά η οθόνη προεπισκόπησης των καμερών. Σε χρόνο λιγότερο απο 1 λεπτό θα ακουστεί βραχύς τόνο (beep) που σημαίνει ότι το σύστημα έχει εκτελέσει επιτυχή εκκίνηση. Σημείωση: Σε περίπτωση που η οθόνη (monitor) που έχει συνδεθεί δεν προσαρμόσει αυτόματα την ανάλυση, πράγμα που μπορεί να οδηγήσει σε έλλειψη τμήματος εικόνας, τότε πατήστε δεξί κλικ στο ποντίκι και από το γρήγορο μενού επιλέγετε την 10 η επιλογή (Ρυθμίσεις Εξόδου). Θα ζητηθούν στοιχεία εισόδου. Χωρίς να πληκτρολογήστε οτιδηποτε, πατάτε ΟΚ. Οι τέσσερις επιλογές στο πάνω τμήμα του παραθύρου που θα εμφανιστεί, αφορούν προσαρμογή των ορίων της εικόνας (Άνω, Κάτω, Δεξί, Αριστερό) ώστε να είναι βρίσκονται στα ορια της οθόνης. (4) Αμέσως μετά την εκκίνηση του συστήματος, θα εμφανιστεί μήνυμα που αφορά την αυτόματη διαμόρφωση του δίσκου (format) που είναι συνδεδεμένο. Μετά από λίγο χρόνο (εξαρτάται από το μέγεθος του δίσκου) εμφανίζεται μήνυμα ολοκλήρωσης της διαμόρφωσης, οπότε και πατάτε ΟΚ. (5) Πατώντας το δεξί πλήκτρο του ποντικιού, εμφανίζεται το γρήγορο μενού ενεργειών. Επιλέγοντας την 2 η επιλογή Οδηγός, εμφανίζεται παράθυρο επαλήθευσης στοιχείων εισόδου (όνομα χρήστη: εργοστασιακό admin, κωδικός: εργοστασιακά κενό). Πατήστε ΟΚ και εμφανίζεται ο οδηγός γρήγορων ρυθμίσεων του συστήματος. Πατήστε Επόμενο. (6) Στο 1 ο παράθυρο εμφανίζονται ρυθμίσεις ημερομηνίας- ώρας και γλώσσας. Σε περίπτωση που η γλώσσα δεν είναι ΕΛΛΗΝΙΚΑ, επιλεγέτε με το αριστερό πλήκτρο του ποντικιού το βέλος δεξιά από το πλαίσιο όπου αναγράφεται η γλώσσα (τελευταίο πλαίσιο) και επιλέγετε την ΕΛΛΗΝΙΚΗ. Έπειτα, επιλέξτε Επομενο. Σημείωση: Σε περίπτωση αλλαγής γλώσσας, το σύστημα εκτελεί επανεκκίνηση. (7) Στο 2 ο παράθυρο, εμφανίζονται 2 QRcode. 5

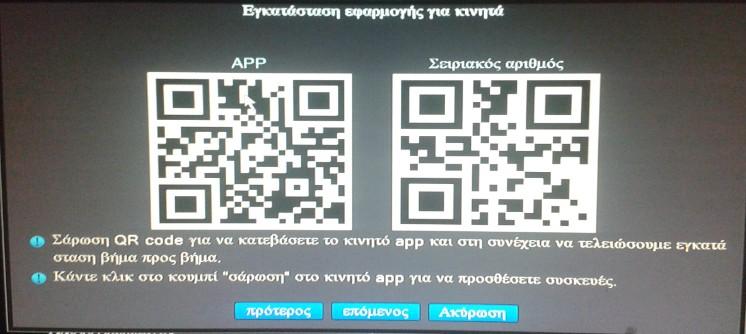

6 Χρησιμοποιώντας το κινητό smartphone, σαρώνετε το QRcode που βρίσκεται στα αριστερά (ΑPP) για να εγκαταστήσετε την εφαρμογή ΧΜeye, με την οποία μπορείτε να βλέπετε ζωντανά τον χώρο σας και να διαχειριστείτε απομακρυσμένα το σύστημα. (8) Μετά την ολοκλήρωση της εγκατάστασης, εμφανίζεται η αρχική οθόνη όπου επιλέγετε Register για να κάνετε εγγραφή στο cloud της εφαρμογής. Foxtech Θα μεταβείτε σε οθόνη που θα σας ζητηθεί ένας έγκυρος λογαριασμός ηλεκτρονικού ταχυδρομείου (mail) για αποστολή κωδικού ενεργοποίησης. Πληκτρολογείτε τον κωδικό που θα σας αποσταλλεί στο Mail που δηλώσατε για επαλήθευση. Έπειτα, θα ζητηθεί να συμπληρώσετε ένα επιθυμητό όνομα χρήστη (username) και ένα κωδικό εισόδου (password). Πατήστε Next και επιστρέφετε στην αρχική οθόνη, όπου πλήκτρολογείτε τα στοιχεία εισόδου που δηλώσατε παραπάνω. Τέλος, επιλέγετε Cloud Login. Όνομα χρήστη Κωδικός εισοδου στην εφαρμογή Foxtech 6

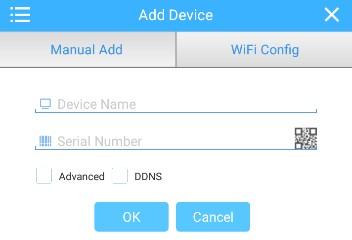

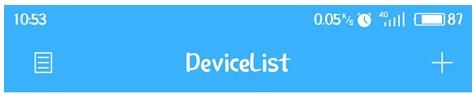

7 (9) Στην οθόνη συσκευών επιλέγετε το σύμβολο + στο άνω δεξί μέρος της οθόνης για προσθήκη του συστήματος στην εφαρμογή. Επιλέγετε πάνω στο Device Name όπου πληκτρολογείτε ονομασία συστήματος (π.χ Techroom). Έπειτα, επιλέγετε το τετράγωνο σύμβολο QRcode δεξιά του Σειριακού Αριθμού Συσκευής (Serial Number) και σαρώνετε το QRcode που βρίσκεται στα αριστερά στο παράθυρο του monitor (Σειριακός αριθμός). Techroom Στη θέση του Serial Number θα εμφανιστεί ο σειριακός κωδικός του συστήματος. Τέλος, πατηστε ΟΚ. Σημαντικό: Σημειώστε τον σειριακό κωδικό για να τον χρησιμοποιήσετε σε περίπτωση εισαγωγής του συστήματος σε άλλο κινητό ή σε ηλεκτρονικό Υπολογιστή ΑΠΟΜΑΚΡΥΣΜΕΝΑ. Μετά την επιτυχή είσοδο θα εμφανιστεί το σύστημα στη λίστα συσκευών. Επιλέγοντας το σύστημα, εμφανίζεται η λίστα με τις κάμερες. Πατώντας Start Preview, έχετε ζωντανή εικόνα των χώρων που καλύπτουν οι κάμερες. 7

8 Techroom (10) Στο παράθυρο του γρήγορου οδηγού πατήστε Επόμενο για μετάβαση στο 3 ο παράθυρο. Σε αυτό βλέπετε τις κάμερες που έχουν εισαχθεί στο σύστημα. Σε περίπτωση που κάποια από τις κάμερες δεν έχει εισαχθεί στο σύστημα, τοποθετήστε την κοντά στο καταγραφικό και πατήστε το πλαίσιο Κωδικός για ασύρματη επικοινωνία. Συνδέστε την κάμερα με την τροφοδοσία. Η διαδικασία προγραμματισμού είναι αυτόματη και διαρκεί περίπου 3 λεπτά. Εναλλακτικά, συνδέετε την κάμερα με το καταγραφικό μέσω καλωδίου Ethernet και ο προγραμματισμός γίνεται πιο γρήγορα. Με την ολοκλήρωση της εισαγωγής της κάμερας, το καλώδιο Ethernet μπορεί να αποσυνδεθεί. (11) Επιλέγοντας το πλαίσιο Ρύθμιση Καναλιού μπορείτε να διαγράψετε κάποια κάμερα σε περίπτωση που επιθυμείτε να την αντικαταστήσετε. Επίσης, μπορείτε να αλλάξετε το όνομα χρήστη και τον κωδικό εισόδου στο μενού ενεργειών (όνομα χρήστη: εργοστασιακό admin, κωδικός: εργοστασιακά κενό). Σημείωση: Σε περίπτωση αντικατάστασης θα πρέπει να να διαγραφεί η κάμερα που θα αντικατασταθεί ειδάλλως το σύστημα ΔΕΝ θα δεχθεί την νέα κάμερα. (12) Ο οδηγός τερματίζεται πατώντας Επόμενο. Οι βασικές ρυθμίσεις έχουν εκτελεστεί. (13) Τέλος, τοποθετείτε τις κάμερες στο σημείο που επιθυμείτε. Σε περίπτωση που κάποια από τις κάμερες έχετε σχεδιάσει να την τοποθετήσετε ανάποδα: 8

9 (α) Πατήστε δεξί κλικ στο ποντίκι και από το γρήγορο μενού επιλέγετε την 1 η επιλογή (Μενού). Θα ζητηθούν στοιχεία εισόδου. Χωρίς να πληκτρολογήστε οτιδηποτε, πατάτε ΟΚ. Parameters. (β) Επιλέγετε την καρτέλα Σύστημα και μετά την καρτέλα IPC (γ) Στο παράθυρο που θα εμφανιστεί, επιλέγετε την κάμερα (Κανάλι) και στο κάτω τμήμα του παραθύρου βρίσκεται την ένδειξη Ανατροπή. Επιλέγετε με το αριστερό πλήκτρο του ποντικιού το κουτάκι που βρίσκεται στα δεξιά της και τέλος πατάτε ΟΚ. 2. Ρυθμίσεις Λειτουργίας Καμερών- Ρυθμίσεις Ειδοποιήσεων α. Λειτουργία Ανίχνευσης Κίνησης (Motion detection) (1) Πατήστε το δεξί πλήκτρο του ποντικιού για μετάβαση στο γρήγορο μενού. Επιλέξτε την 1 η επιλογή Μενού. Θα ζητηθούν τα στοιχεία εισόδου (όνομα χρήστη, κωδικός). Πληκτρολογείτε τα στοιχεία και πατάτε ΟΚ. Θα εμφανιστεί το αναλυτικό μενού ρυθμίσεων. (2) Επιλέγετε την καρτέλα Συναγερμός και μετά την καρτέλα Ανίχνευση κίνησης. Στο παράθυρο που θα εμφανιστεί αρχικά ενεργοποιείτε την λειτουργία πατώντας το λευκό κουτάκι δεξιά από την ένδειξη Ενεργ/ση. Έπειτα, μπορείτε να ρυθμίσετε σε κάθε μία ξεχωριστή κάμερα (Κανάλι): (α) Το επίπεδο Ευαισθησίας (6 επίπεδα), (β) Την Περιοχή όπου επιθυμείτε να πραγματοποιείται ανίχνευση τυχόν κίνησης (Επιλέγετε το μπλέ πλαισίο που αναγράφει Ρυθμίσεις δεξιά της ένδειξης Περιοχή). Παράδειγμα: να είναι ενεργή η ανίχνευση στην κεντρική πόρτα εισόδου ή σε μία μπαλκονόπορτα- παράθυρο και στον υπόλοιπο χώρο να είναι ανενεργή. (γ) Έως 4 χρονικές περιόδους που θα είναι ενεργή η λειτουργία (Επιλέγετε το μπλέ πλαισίο που αναγράφει Ρυθμίσεις δεξιά της ένδειξης Περίοδος). (δ) Το Διάστημα που θα καταγράφεται αρχείο εικόνας στο σύστημα, σε περίπτωση που ανιχνεύσει κίνηση η κάμερα (κανάλι) που έχετε επιλέξει. (ε) Ποιες κάμερες θα καταγράφουν (Καταγραφή Κανάλι) ή/ και θα λαμβάνουν φωτογραφία (Στιγμιότυπο) του χώρου, σε περίπτωση που ανιχνεύσει κίνηση η κάμερα (κανάλι) που έχετε επιλέξει. (στ) Ο χρόνος καθυστέρησης πρίν την έναρξη της καταγραφής (Καθυστέρηση) αρχείου εικόνας. αντίστοιχο κουτάκι): (ζ) Τους τρόπους ειδοποίησης των χρηστών (επιλέγετε το 1/ Ένδειξη στο monitor όπου θα εμφανίζεται παράθυρο με τον αριθμό της κάμερας που ανίχνευσε κίνηση (Ένδειξη οθόνης). 9

10 2/ Να ακουστεί ηχητική ειδοποίηση (Βομβητής) από το καταγραφικό (στιγμιαία beep ανα δευτερόλεπτο) (Αποστολή Εmail) κινητό (Mobile ανέφερε) (3) Τέλος, επιλέγετε ΟΚ. 3/ Αποστολή μηνύματος ηλεκτρονικού ταχυδρομείου 4/ Αποστολή μηνύματος στην εφαρμογή XMeye στο β. Λειτουργία Ανίχνευσης Διακοπής Λειτουργίας Κάμερας (Video Loss) Η υπόψη λειτουργία είναι απαιραίτητη για τις περιπτώσεις που κάποια από τις κάμερες σταματήσει να λειτουργεί, είτε λόγω διακοπής ρεύματος είτε λόγω δολιοφθοράς. (1) Επιλέγετε την καρτέλα Απουσία. Στο παράθυρο που θα εμφανιστεί αρχικά ενεργοποιείτε την λειτουργία πατώντας το λευκό κουτάκι δεξιά από την ένδειξη Ενεργ/ση. Έπειτα, μπορείτε να ρυθμίσετε σε κάθε μία ξεχωριστή κάμερα (Κανάλι): (α) Έως 4 χρονικές περιόδους που θα είναι ενεργή η λειτουργία (Επιλέγετε το μπλέ πλαισίο που αναγράφει Ρυθμίσεις δεξιά της ένδειξης Περίοδος). (β) Ποιες κάμερες θα καταγράφουν (Καταγραφή Κανάλι) ή/ και θα λαμβάνουν φωτογραφία (Στιγμιότυπο) του χώρου, σε περίπτωση που κάποια κάμερα σταματήσει να λειτουργεί. αντίστοιχο κουτάκι): (γ) Τους τρόπους ειδοποίησης των χρηστών (επιλέγετε το 1/ Ένδειξη στο monitor όπου θα εμφανίζεται παράθυρο με τον αριθμό της κάμερας που ανίχνευσε κίνηση (Ένδειξη οθόνης). 2/ Να ακουστεί ηχητική ειδοποίηση (Βομβητής) από το καταγραφικό (στιγμιαία beep ανα δευτερόλεπτο) (Αποστολή Εmail) κινητό (Mobile ανέφερε) (2) Τέλος, επιλέγετε ΟΚ. 3/ Αποστολή μηνύματος ηλεκτρονικού ταχυδρομείου 4/ Αποστολή μηνύματος στην εφαρμογή XMeye στο γ. Λειτουργία Ανίχνευσης Αλλαγής Συνθηκών (Video Blind) Η συγκεκριμένη λειτουργία χρησιμοποιείται όταν επιθυμείτε ειδοποίηση σε περιπτώσεις που η κάμερα τυφλωθεί για οποιοδήποτε λόγω π.χ κάποιος την σκεπάσει με κάποιο αντικείμενο ή ρίξει σπρευ στον φακό της ή την σκοπέυσει με φακό ή λείζερ. Σημείωση: Η απότομη αλλαγή των συνθηκών μπορεί να προκαλέσει λανθασμένο συναγερμό π.χ αλλάξει απότομα το επίπεδο φωτισμού ή εάν η κάμερα βρίσκεται σε εξωτερικό χώρο και αρχίσει να βρέχει. (1) Επιλέγετε την καρτέλα Τυφλό Βίντεο. 10

11 (2) Στο παράθυρο που θα εμφανιστεί αρχικά ενεργοποιείτε την λειτουργία πατώντας το λευκό κουτάκι δεξιά από την ένδειξη Ενεργ/ση. Έπειτα, μπορείτε να ρυθμίσετε σε κάθε μία ξεχωριστή κάμερα (Κανάλι): (α) Το επίπεδο Ευαισθησίας (6 επίπεδα), (β) Έως 4 χρονικές περιόδους που θα είναι ενεργή η λειτουργία (Επιλέγετε το μπλέ πλαισίο που αναγράφει Ρυθμίσεις δεξιά της ένδειξης Περίοδος). (γ) Ποιες κάμερες θα καταγράφουν (Καταγραφή Κανάλι) ή/ και θα λαμβάνουν φωτογραφία (Στιγμιότυπο) του χώρου, σε περίπτωση που ανιχνεύσει κίνηση η κάμερα (κανάλι) που έχετε επιλέξει. (δ) Ο χρόνος καθυστέρησης πρίν την έναρξη της καταγραφής (Καθυστέρηση) αρχείου εικόνας. αντίστοιχο κουτάκι): (ε) Τους τρόπους ειδοποίησης των χρηστών (επιλέγετε το 1/ Ένδειξη στο monitor όπου θα εμφανίζεται παράθυρο με τον αριθμό της κάμερας που ανίχνευσε κίνηση (Ένδειξη οθόνης). 2/ Να ακουστεί ηχητική ειδοποίηση (Βομβητής) από το καταγραφικό (στιγμιαία beep ανα δευτερόλεπτο) (Αποστολή Εmail) κινητό (Mobile ανέφερε) 3/ Αποστολή μηνύματος ηλεκτρονικού ταχυδρομείου 4/ Αποστολή μηνύματος στην εφαρμογή XMeye στο (3) Τέλος, επιλέγετε ΟΚ. δ. Ειδοποίηση σε Περίπτωση Σφάλματος (1) Επιλέγετε την καρτέλα Ανωμαλία. Στο παράθυρο που θα εμφανιστεί ενεργοποιείτε την λειτουργία πατώντας το λευκό κουτάκι δεξιά από την ένδειξη Ενεργ/ση. (2) Επιλέγετε τον τύπο του σφάλματος (α) (β) (γ) (δ) Δεν υπάρχει δίσκος Σφάλμα Δίσκου Δίσκος γεμάτος Σφάλμα δικτύου (3) Έπειτα επιλέγετε τον τρόπο ειδοποίησης σε περίπτωση που κάποια κάμερα σταματήσει να λειτουργεί (όμοια με την ανίχνευση κίνησης). (4) Τέλος, επιλέγετε ΟΚ. 11

12 3. Σύνδεση με Ηλεκτρονικό Υπολογιστή α. Καταγραφικό και Η/Υ στο ίδιο δίκτυο Internet (1) Επιλέγετε την καρτέλα Μενού και μετά την καρτέλα Δίκτυο. Στο παράθυρο που θα εμφανιστεί αρχικά ενεργοποιείτε το DHCP πατώντας το λευκό κουτάκι δεξιά από την ένδειξη Ενεργ/ση DHCP. Έπειτα, σημειώνετε την Διεύθυνση ΙP ( XX). (2) Ανοίγετε τον Internet Explorer (IE) και πληκτρολογείτε την διεύθυνση. Θα εμφανιστεί η παρακάτω οθόνη (3) Στο άνω αριστερό τμήμα βρίσκεται η ρύθμιση γλώσσας. Επιλέγετε ΕΛΛΗΝΙΚΑ. Έπειτα, πληκτρολογείτε τα στοιχεία εισόδου (όνομα χρήστη: εργοστασιακό admin, κωδικός: εργοστασιακά κενό) και πατάτε Login. (4) Για να πραγματοποιήσετε ρυθμίσεις του συστήματος από τον ηλεκτρονικό υπολογιστή, επιλέγετε από την γραμμή εργαλείων ΡΥΘΜΙΣΕΙΣ ΣΥΣΚΕΥΗΣ. (5) Για αναπαραγωγή αρχείου εικόνας, επιλέγετε Ξαναπαίζει. (6) Για έλεγχο ιστορικού ειδοποιήσεων, επιλέγετε ΑΡΧΕΙΟ. β. Απομακρυσμένη Διαχείριση με Ηλεκτρονικό Υπολογιστή (1) Κατεβάζετε το πρόγραμμα παρακολούθησης CMS από την διεύθυνση ως συμπιεσμένο αρχείο ZIP (CMS(General).zip) 12

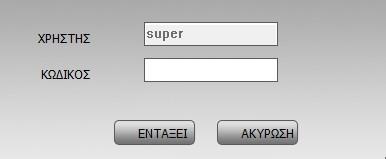

13 (2) Κάνετε αποσυμπίεση του αρχείου. Εκτελείτε εγκατάσταση του προγράμματος ως διαχειριστής, πατώντας δεξί κλικ πάνω στο εικονίδιο του προγράμματος και επιλέγοντας Εκτέλεση ως Διαχειριστής (Run as Administrator). Μετά την ολοκλήρωση της εγκατάστασης, θα εμφανιστεί στην επιφάνεια εργασίας συντόμευση του προγράμματος. (3) Πατώντας πάνω στο παραπάνω εικονίδιο, θα εμφανιστεί το παράθυρο που θα ζητούνται τα στοιχεία εισόδου. Χωρίς να πληκτρολογήσετε κάποιο κώδικο, πατήστε ΕΝΤΑΞΕΙ (4) Εμφανίζεται η αρχική οθόνη του προγράμματος. Επιλέγετε στο δεξί τμήμα την καρτέλα ΣΥΣΤΗΜΑ και έπειτα την επιλογή Device Manager. Θα εμφανιστεί το παράθυρο διαχείρισης συσκευών όπου επιλέγετε Zone List. Η επιλογή ADD AREA θα γίνει μπλε. (5) Πατώντας αριστερό κλικ πάνω στην επιλογή ADD AREA εμφανίζεται το παρακάτω παράθυρο, όπου πληκτρολογείτε μία επιθυμητή ονομασία στο κελί Zone (π.χ Foxtech). Έπειτα, πατήστε ΕΝΤΑΞΕΙ. 13

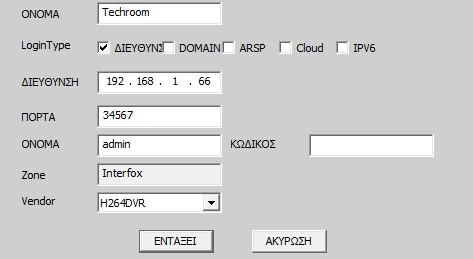

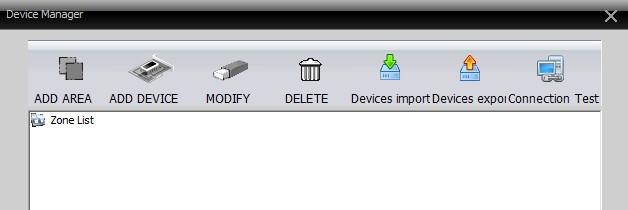

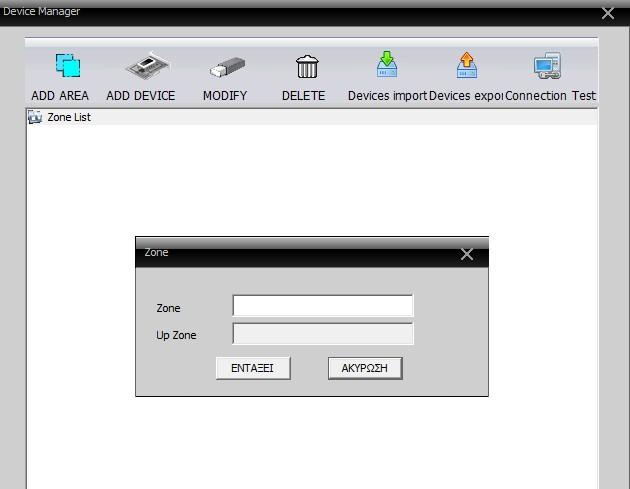

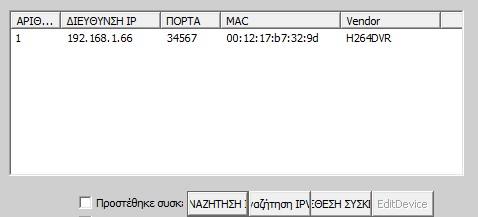

14 (6) Επιλέγετε την ονομασία που πληκτρολογήσατε παραπάνω και η επιλογή ADD DEVICE θα γίνει πράσινη. Foxtech Πατώντας αριστερό κλικ πάνω στην υπόψη επιλογή, εμφανίζεται το παρακάτω παράθυρο. Εάν ο Η/Υ βρίσκεται αρχικά κοντά στο σύστημα (Φορητός Υπολογιστής- Laptop), πατάτε το πλαίσιο Αναζήτηση. Στο λευκό πλαίσιο από πάνω θα εμφανιστεί το σύστημα. Πατώντας πάνω στην ένδειξη συμπληρώνονται αυτόματα τα στοιχεία παρακάτω. Τα στοιχεία στα μπλέ πλαίσια τροποποιούνται ανάλογα με τον χρήστη του Η/Υ (Admin ή user). Η ονομασία αλλάζει όπως επιθυμείτε (πχ. Techroom) 14

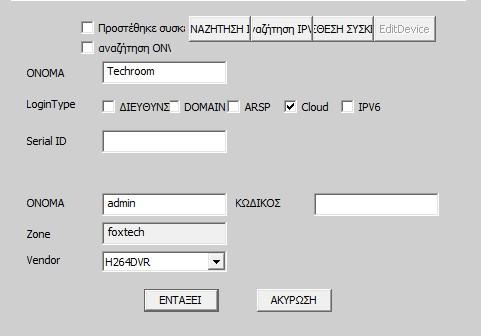

15 35689 Foxtech Σε περίπτωση απομακρυσμένης εισαγωγής του συστήματος στο πρόγραμμα CMS, επιλέγετε το κουτάκι με την λενδειξη Cloud και πληκτρολογείτε τον σειριακό αριθμό που είχατε σημειώσει πρότερα από την εφαρμογή XMEye. Σειριακός αριθμός από εφαρμογή XMEye (7) Τέλος, πατάτε ΕΝΤΑΞΕΙ και ΕΝΤΑΞΕΙ. 15

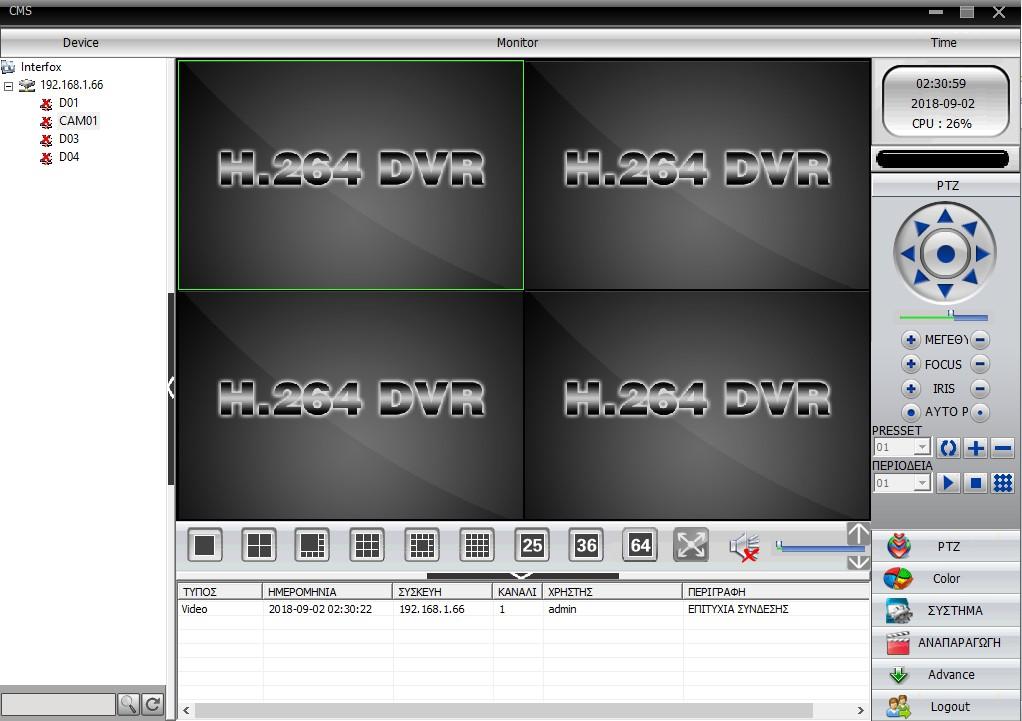

16 Foxtech Techroom (8) Στο αριστερό άνω τμήμα θα εμφανιστεί το σύστημα. Πατώντας διπλό αριστερό κλικ πάνω του, εμφανίζονται οι ενδείξεις από τις κάμερες. Στο κάτω τμήμα θα εμφανιστεί το παρακάτω μήνυμα σύνδεσης με επιτυχία: (9) Πατήστε δεξί κλικ πάνω στην ονομασία (στο παραδειγμα που δίνεται πάνω στο Techroom) και επιλέγετε ΣΥΝΔΕΣΗ ΟΛΑ ΤΑ ΒΙΝΤΕΟ (ΚΥΡΙΟ). Μετά από την διαδικασία εμφανίζεται εικόνα των καμερών στο Η/Υ. (10) Η πραγματοποίηση ρυθμίσεων από το πρόγραμμα CMS γίνεται πατώντας στην επιλογή Remote Config 16

17 4. Βασικές Ρυθμίσεις α. Αυτόματη Εγγραφή (χωρίς να προηγηθεί συναγερμός) Επιλέγοντας την καρτέλα Μενού και μετά την καρτέλα Ρυθμίσεις Εγγραφής, μπορείτε να προγραμματίσετε έως 4 χρονικές περιόδους για κάθε ημέρα της εβδομάδας, που επιθυμείτε το σύστημα να εκτελεί καταγραφή αρχείου εικόνας (video) χωρίς να έχει προηγηθεί συναγερμός. (1) Επιλέγετε την κάμερα (Κανάλι) εβδομάδας. (2) Επιλέγετε τον τρόπο Από προγραμματισμό και μετά ημέρα της (3) Ρυθμίζετε, χρησιμοποιώντας το ποντίκι, την χρονική περίοδο που επιθυμείτε να εκτελείται αυτόματη καταγραφή αρχείου εικόνας (video) (4) Ενεργοποιείτε την ρύθμιση πατώντας στο κουτάκι κάτω από την στήλη Εγγραφή. επιλέγετε ΟΚ (5) Με την ολοκλήρωση των ρυθμίσεων αυτόματης εγγραφής, β. Ενεργοποίηση Ειδοποιήσεων στην Εφαρμογή XMeye και στο / Ρυθμίσεις Ηλεκτρονικού Ταχυδρομείου ( ) Ενεργοποιώντας την λειτουργία ειδοποίησης μέσω , θα λάβετε μήνυμα σε λογαριασμό που επιθυμείτε όταν υπάρξει συναγερμός. Στο υπόψη μήνυμα θα εμφανίζεται συνημμένα φωτογραφία του χώρου την στιγμή της ενεργοποίησης του συναγερμού. Επίσης, με την λειτουργία αποστολής μηνύματος στην δωρεάν εφαρμογή XMeye, θα ενημερώνεστε ΑΜΕΣΑ στο κινητό για την περίπτωση συναγερμού στον χώρο σας. (1) Πριν την ρύθμιση ειδοποιήσεων μέσω Mail, θα πρέπει να δημιουργηθεί νέος λογαριασμός gmail.com που θα χρησιμοποιείται για την αποστολή των ειδοποιήσεων από τον αποστολέα προς τον δέκτη. Ο λόγος για τον οποίο θα πρέπει να δημιουργηθεί εκ νέου λογαριασμός είναι η απαίτηση μειωμένου επιπέδου ασφαλείας για την ορθή λειτουργία της δυνατότητας αποστολής ειδοποιήσεων. Η ρύθμιση γίνεται όπως παρακάτω: (α) Κάνουμε εισαγωγή στο mail του αποστολέα. Σε νέα καρτέλα κάνουμε επικόλληση της παρακάτω διέυθυνσης και θα εμφανιστεί καρτέλα για την ενεργοποίηση πρόσβασης στο από άλλη συσκευή. Πατάμε Συνεχίστε και εμφανίζεται μήνυμα επιτυχούς ενεργοποίησης πρόσβασης. (β) Σε νέα καρτέλα κάνουμε επικόλληση της παρακάτω διέυθυνσης και θα εμφανιστεί καρτέλα ενεργοποίησης- απενεργοποίησης χειρισμού από λιγότερο ασφαλείς εφαρμογές. Επιλέγουμε ENEΡΓΟ. Άμεσα θα λάβουμε μήνυμα στο mail του Sender ότι ενεργοποιήθηκε η πρόσβαση από λιγότερο ασφαλείς εφαρμογές. 17

18 Δίκτυο (2) Επιλέγετε στο σύστημα την καρτέλα Μενού και μετά την καρτέλα (3) Πατήστε πάνω στο μπλέ πλαίσιο Υπηρεσίες Δικτύου επιλογή) (4) Με διπλό αριστερό κλικ πατάτε πάνω στην επιλογή ΕΜΑΙL (3 η (5) Εκτελείτε τις παρακάτω ρυθμίσεις Παρόχος Ίδια ονομασία Στοιχεία Αποδέκτη (μπορεί να είναι ίδιο με του αποστολέα) (6) Πατήστε Δοκιμές Mail και ελέγξτε εάν έχει σταλλεί το δοκιμαστικό μήνυμα στο Mail του αποδεκτη. Τέλος, πατήστε Εντάξει. (7) Έπειτα, πατήστε με διπλό αριστερό κλικ την επιλογή mobile ανέφερε. Πατήστε στο κουτάκι Ενεργοποίηση και μετά Εντάξει για να αποστέλλεται μήνυμα στο κινητό μέσω της εφαρμογής XMeye. User. γ. Διαχείριση Λογαριασμών Αρχικά το σύστημα έχει καταχωρημένες 2 ομάδες χρηστών: Admin και Η ομάδα Admin έχει εξουσιοδότηση εξ ολοκλήρου διαχείρισης του συστήματος. Η ομάδα User έχει εξουσιοδότηση να παρακολουθεί και να αναπαράγει αρχεία εικόνας. Για τροποποίηση των υπαρχόντων ομάδων/ λογαριασμών, προσθήκη ή διαγραφή νέων ομάδων/ χρηστών: (1) Επιλέγετε την καρτέλα Σύστημα και μετά την καρτέλα Λογαριασμός (2) Για την ομάδα χρηστών User, μπορείτε να τροποποιήσετε τις δυνατότητες διαχείρισης πατώντας στα 2 πρώτα μπλέ πλαίσια. (3) Για αλλαγή κωδικού οποιουδήποτε χρήστη, πατήστε στο πλαίσιο Αλλαγή Κωδικού 18

19 (4) Για προσθήκη νέας ομάδος/ χρήστη πατήστε στα 2 επόμενα πλαίσια Προσθήκης ενώ για διαγραφή στα επόμενα 2 διαγραφής. Σημείωση: Οι τροποποιήσεις δεν αφορούν τον λογαριασμό Admin της ομάδος Admin, ο οποίος επιδέχεται ΜΟΝΟ τροποποίηση κωδικού εισόδου στο σύστημα. 5. Αναπαραγωγή Αρχείων Εικόνας (Video) α. Επιλέγετε την καρτέλα Μενού και μετά την καρτέλα Αναπαραγωγή β. Επιλέγετε την επιθυμητή ημερομηνία και την κάμερα ή τις κάμερες που επιθυμείτε να εμφανιστούν τα καταγεγραμμένα αρχεία εικόνας. γ. Πατάτε το εικονίδιο της αναζήτησης δ. Στην γραμμή του χρόνου στο κάτω τμήμα εμφανίζονται με πράσινο χρώμα οι χρόνοι όπου υπάρχουν εγγραφές. Πατώντας πάνω μπορείτε να κάνετε αναπαραγωγή. Στο κάτω δεξί τμήμα μπορείτε να επιλέξετε το πλάτος της γραμμής χρόνου από 24 ώρες σε 2, 1 ή μισή ώρα για καλύτερη διαχείριση. 6. Αποθήκευση Αρχείων Εικόνας σε Εξωτερική μονάδα δίσκου α. Αφού εισάγετε την μονάδα στην 2η θύρα USB, επιλέγετε την καρτέλα Σύστημα και μετά την καρτέλα Εφεδρική Καταγραφή. β. Επιλέγετε την μονάδα δίσκου που θα εμφανιστεί και μετά πατάτε το μπλέ πλαίσιο Backup γ. Στο παράθυρο που θα εμφανιστεί, επιλέγετε την κάμερα (Κανάλι) που έχει καταγράψει το αρχείο και μετά ρυθμίζετε την ημερομηνία και την ώρα που καταγράφηκε το αρχείο. δ. Έπειτα πατάτε το πλαίσιο Προσθήκη και εμφανίζεται το αρχείο που επιθυμείτε. ε. Για εγγραφή του αρχείου στην εξωτερική μονάδα, πατήστε Αρχή ΠΡΟΣΟΧΗ: Η αποθήκευση πρέπει να είναι σε τύπο αρχείου Η265 στ. Με την ολοκλήρωση της εγγραφής στην εξωτερική μονάδα, μπορείτε απευθείας να την αφαιρέσετε από το καταγραφικό. Σε περίπτωση που επιθυμείτε να αναζητήστε και άλλα αρχεία εικόνας, καθαρίζετε τον πίνακα αρχείων εικόνας πατώντας Αφαίρεση και μετά επιλέγοντας εκ νέου κάμερα (κανάλι) και μετά ημερομηνία και ώρα. 7. Εγγραφή Αρχείου Εικόνας σε Εξωτερική Μονάδα Δίσκου Σε περίπτωση που επιθυμείτε ταυτόχρονα με την εγγραφή στον ενσωματωμένο σκληρό δίσκο να γίνεται εγγραφή και σε εξωτερική μονάδα δίσκου που έχετε συνδέσει στην θύρα USB του καταγραφικού: α. Αφού εισάγετε την μονάδα στην 2η θύρα USB, επιλέγετε την καρτέλα Σύστημα και μετά την καρτέλα Εφεδρική Καταγραφή. 19

20 β. Επιλέγετε την μονάδα δίσκου που θα εμφανιστεί και μετά πατάτε το μπλέ πλαίσιο Εγγραφή γ. Στο παράθυρο που θα εμφανιστεί, επιλέγετε την κάμερα (Κανάλι) που επιθυμείτε να γίνει εγγραφή και πατάτε Συγχρονισμός δ. Όταν ολοκληρώσετε την εγγραφή, πατάτε STOP και τέλος ΟΚ. 8. Επαναφορά Κωδικού Πρόσβασης Admin Λόγω Aπώλειας Για την περίπτωση που ξεχάσετε τον κωδικό σας ως διαχειριστής, στο πλαίσιο που υπάρχει δεξιά στο παράθυρο υπάρχει ένα μπλέ κουτάκι με ερωτηματικό?. α. Πατήστε πάνω και θα εμφανιστεί παράθυρο με 2 ερωτήσεις προς απάντηση. Πατήστε ΟΚ χωρίς καμμία άλλη ενέργεια. β. Θα εμφανιστεί παράθυρο όπου μπορείτε να εισάγετε νέο κωδικό εισόδου στο σύστημα. γ. Τέλος, πατήστε ΟΚ ΠΡΟΣΟΧΗ: Για να εξασφαλίσετε το σύστημα σας από είσοδο στον λογαριασμό διαχείρισης αναρμόδιων προσώπων: α. Επιλέγετε την καρτέλα Σύστημα και μετά την καρτέλα Λογαριασμός β. Πατήστε μονό αριστερό κλικ στον λογαρισμό Admin. Στα μπλέ πλαίσια δεξιά, θα εμφανιστεί το πλαίσιο Ερώτηση. Επιλέγοντας το πλαίσιο θα εμφανιστεί παράθυρο με 2 ερωτήσεις όπου θα πρέπει κατ ελάχιστο να επιλέξετε μία ερώτηση προς απάντηση. γ. Επιλέγετε με το ποντίκι την επιθυμητή ερώτηση και έπειτα πληκτρολογείτε την απάντηση. δ. Τέλος, πατήστε ΟΚ 9. Διαχείριση Αποθηκευτικού Χώρου Ενσωματωμένου Δίσκου α. Πατήστε στην καρτέλα ΕΡΓΑΛΕΙΑ και μετά ΠΛΗΡΟΦΟΡΙΕΣ ΔΙΣΚΟΥ β. Επιλέξτε τον δίσκο που έχει τοποθετηθεί μέσα στο σύστημα. γ. Επιλέξτε το πλαίσιο Partition προς διαχωρισμό του δίσκου για αποθήκευση αρχείων εικόνας (βίντεο) και στιγμιότυπα (φωτογραφίες). Εργοστασιακά, το σύστημα είναι ρυθμισμένο να αποθηκεύει ΜΟΝΟ αρχεία βίντεο. Πληκτρολογείτε την χωρητικότητα που επιθυμείτε να χρησιμοποιηθεί για αποθήκευση στιγμιοτύπων (φωτογραφιών) στο παλίσιο Δημιουργία Partition και πατήστε OK. Το σύστημα θα εκτελέσει αυτόματη επανεκκίνηση για αποθήκευση της ρύθμισης. δ. Μετά την επανεκκίνηση, θα εμφανιστεί και το διαμέρισμα του δίσκου που έχετε ρυθμίσει για να αποθηκεύονται φωτογραφίες. Το επιλέγετε και έπειτα επιλέγετε το πλαίσιο ΣΤΙΓΜΙΟΤΥΠΟ. Θα εμφανιστεί παράθυρο για επιβεβαίωση επιλογής. Πατήστε OK. Τέλος, θα εμφανιστεί μήνυμα επιτυχούς αποθήκευσης. Πατήστε ΟΚ. 20

21 ε. Η εργοστασιακή ρύθμιση του αρχικού διαμερίσματος του δίσκου είναι να εκτελεί εγγραφή αρχείων βίντεο και φωτογραφιών, καθώς και να επιτρέπει την αναπαραγωγή αρχείων βίντεο που έχουν καταγραφεί (ΔΙΑΒΑΣΕ/ΓΡΑΨΕ). Σε περίπτωση που επιθυμείτε ο δίσκος να μην συνεχίσει την εγγραφή νέων αρχείων βίντεο ή φωτογραφιών (ανάλογα με το διαμέρισμα) αλλά ΜΟΝΟ να επιτρέπει την αναπαραγωγή αυτών, επιλέξτε το πλαίσιο ΑΝΑΓΝΩΣΗ. Θα εμφανιστεί παράθυρο για επιβεβαίωση επιλογής. Πατήστε OK. Τέλος, θα εμφανιστεί μήνυμα επιτυχούς αποθήκευσης. Πατήστε ΟΚ. στ. Για διαγραφή όλων των αρχείων που βρίσκονται στον δίσκο, επιλέγετε το πλαίσιο Format Δίσκου. 10. Πληροφορίες Ενσωματωμένου Δίσκου α. Πατήστε στην καρτέλα ΕΡΓΑΛΕΙΑ και μετά ΠΛΗΡΟΦΟΡΙΕΣ ΔΙΣΚΟΥ. β. Θα εμφανιστεί παράθυρο που θα αναφράφονται πληροφορίες σχετικά: (1) Με τον τύπο του διαμερίσματος (ΤΥΠΟΣ). (2) Με την χωρητικότητα του κάθε διαμερίσματος που έχετε δημιουργήσει (ΧΩΡΗΤΙΚΟΤΗΤΑ). (3) Τον χώρο που απομένει για εγγραφή βίντεο ή φωτογραφιών (ΧΩΡΟΣ ΠΟΥ ΑΠΟΜΕΝΕΙ) (4) Την γενική κατάσταση του δίσκου (ΚΑΤΑΣΤΑΣΗ) 11. Ρυθμίσεις Αυτόματης Συντήρησης Συστήματος Κατά την επανεκκίνηση του συστήματος εκτελούνται έλεγχοι καλής λειτουργίας του συστήματος. α. Πατήστε στην επιλογή ΕΡΓΑΛΕΙΑ και μετά ΑΥΤΟΜΑΤΗ ΣΥΝΤΉΡΗΣΗ. β. Για αυτόματη επανεκκίνηση μία φορά την ημέρα (ΚΑΘΕ ΜΕΡΑ) ή μία φορά την εβδομάδα (ΕΠΙΛΟΓΗ ΤΗΣ ΑΝΤΙΣΤΟΙΧΗΣ ΜΕΡΑΣ) σε συγκεκριμένη ώρα, επιλέξτε τα δύο πλαίσια κάτω από την ρύθμιση ΑΥΤΟΜΑΤΗ ΕΠΑΝΕΚΚΙΝΗΣΗ. Σε περίπτωση που δεν επιθυμείτε αυτόματη επανεκκίνηση, επιλέξτε ΠΟΤΕ. γ. Για αυτόματη διαγραφή παλιών αρχείων μετά από ορισμένο χρονικό διάστημα ημερών, επιλέξτε στο πλαίσιο κάτω από την ρύθμιση ΑΥΤΟΜΑΤΗ ΔΙΑΓΡΑΦΗ ΠΑΛΙΩΝ ΑΡΧΕΙΩΝ την επιλογή ΡΥΘΜΙΣΗ. Δεξιά στο πλαίσιο θα εμφανιστεί νέο πλαίσιο, όπου πληκτρολογείτε τον αριθμό των ημερών των οποίων η παρέλευση θα σημαίνει αυτόματη διαγραφή αρχείων από το σύστημα. Σε περίπτωση που δεν επιθυμείτε αυτόματη διαγραφή, επιλέξτε ΠΟΤΕ. 21

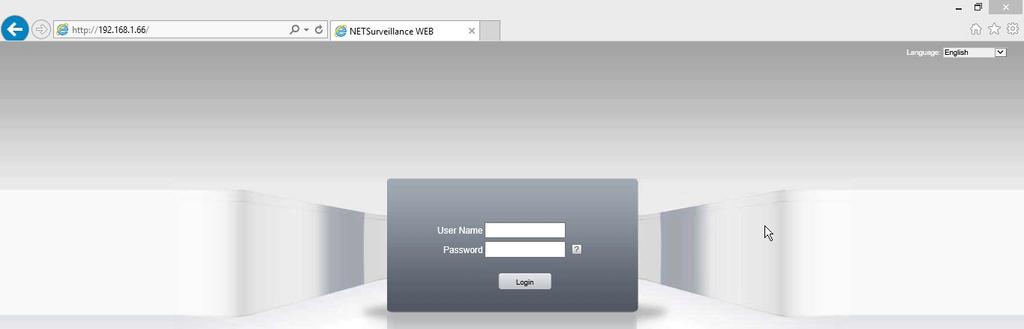

22 12. Ρυθμίσεις Συστήματος από Η/Υ Οι παραπάνω ρυθμίσεις μπορούν να πραγματοποιηθούν και μέσω Η/Υ που είναι συνδεδεμένος στο ίδιο (Υπολογιστής στο ίδιο χώρο με το σύστημα) ή σε διαφορετικό δίκτυο από το σύστημα (απομακρυσμένα). Το περιβάλλον ρυθμίσεων είναι το ίδιο. α. Καταγραφικό και Η/Υ στο ίδιο δίκτυο Internet Πατώντας την επιλογή Ρυθμίσεις Συσκευής εμφανίζεται το παρακάτω παράθυρο. β. Καταγραφικό και Η/Υ Σε διαφορετικό δίκτυο Internet (απομακρυσμένα) Η πραγματοποίηση ρυθμίσεων από το πρόγραμμα CMS γίνεται πατώντας στην επιλογή ΣΥΣΤΗΜΑ-> Remote Config 22

23 συναγερμός) γ. Ρυθμίσεις CMS (1) Αυτόματη Εγγραφή Αρχείων Εικόνας (Χωρίς να έχει προηγηθεί Επιλέγοντας Ρυθμίσεις Εγγραφής μπορείτε να προγραμματίσετε έως 4 περιόδους αυτόματης εγγραφής. εβδομάδας. (α) (β) Επιλέγετε την κάμερα (Κανάλι) Επιλέγετε τον τρόπο ΑΥΤΟΜΑΤΟ και μετά ημέρα της (γ) Ρυθμίζετε, χρησιμοποιώντας το ποντίκι και το πληκτρολόγιο, την χρονική περίοδο που επιθυμείτε να εκτελείται αυτόματη καταγραφή αρχείου εικόνας (video) την στήλη ΓΕΝΙΚΑ. (δ) Ενεργοποιείτε την ρύθμιση πατώντας στο κουτάκι κάτω από (ε) Για αντιγραφή ρύθμισης σε άλλη κάμερα, πατήστε ΑΝΤΙΓΡΑΦΗ, επιλέξτε σε ποιά κάμερα επιθυμείτε να γίνει αντιγραφή των χρονοπρογραμματισμών και μετά ΕΠΙΚΟΛΛΗΣΗ. επιλέγετε ΕΝΤΑΞΕΙ. (στ) Με την ολοκλήρωση των ρυθμίσεων αυτόματης εγγραφής, 23

24 (2) Λειτουργία Ανίχνευσης Κίνησης (Motion detection) 1/ 3/ 5/ 2/ 4/ 6/ 7/ (α) Επιλέξτε την επιλογή με το σήμα της ασπίδας. Έπειτα, πατήστε στην επιλογή ΑΝΙΧΝΕΥΣΗ ΚΙΝΗΣΗΣ. (β) Στο παράθυρο που θα εμφανιστεί αρχικά ενεργοποιείτε την λειτουργία πατώντας το λευκό κουτάκι δεξιά από την ένδειξη ΕΝΕΡΓΟ. Έπειτα, μπορείτε να ρυθμίσετε σε κάθε μία ξεχωριστή κάμερα (Κανάλι): 1/ Το επίπεδο Ευαισθησίας (6 επίπεδα), 2/ Την Περιοχή όπου επιθυμείτε να πραγματοποιείται ανίχνευση τυχόν κίνησης (Επιλέγετε το γκρί πλαισίο που αναγράφει Ρυθμίσεις δεξιά της ένδειξης Περιοχή). Παράδειγμα: Να είναι ενεργή η ανίχνευση στην κεντρική πόρτα εισόδου ή σε μία μπαλκονόπορτα- παράθυρο και στον υπόλοιπο χώρο να είναι ανενεργή. 3/ Έως 4 χρονικές περιόδους που θα είναι ενεργή η λειτουργία (Επιλέγετε το γκρί πλαισίο που αναγράφει Ρυθμίσεις δεξιά της ένδειξης Περίοδος). 4/ Τον χρόνο επαναφοράς σε κατάσταση ετοιμότητας μετά από εγγραφή συναγερμού λόγω ανίχνευσης κίνησης (ΒΗΜΑ) 5/ Ποιες κάμερες θα καταγράφουν (Κανάλι Εγγραφής) ή/ και θα λαμβάνουν φωτογραφία (Στιγμιότυπο) του χώρου, σε περίπτωση που ανιχνεύσει κίνηση η κάμερα (κανάλι) που έχετε επιλέξει. (γ) (ΚΑΘΥΣΤΕΡΗΣΗ) το αντίστοιχο κουτάκι): 6/ Τον χρόνο εγγραφής μετά από ανίχνευση κίνησης 7/ Τους τρόπους ειδοποίησης των χρηστών (επιλέγετε α/ Ένδειξη στο monitor όπου θα εμφανίζεται παράθυρο με τον αριθμό της κάμερας που ανίχνευσε κίνηση (Δείξε μήνυμα). β/ Να ακουστεί ηχητική ειδοποίηση (Μπίπερ) από το καταγραφικό (στιγμιαία beep ανα δευτερόλεπτο) 24

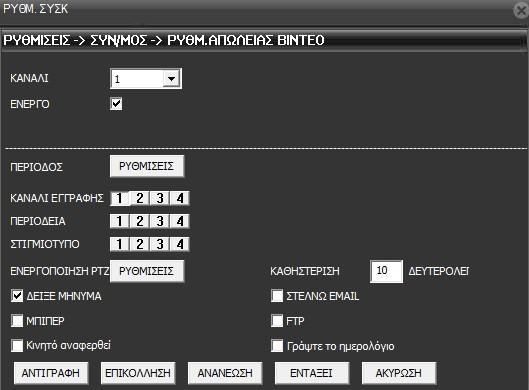

25 ταχυδρομείου (Στέλνω mail) XMeye στο κινητό (Κινητό αναφερθεί) γ/ Αποστολή μηνύματος ηλεκτρονικού δ/ Αποστολή μηνύματος στην εφαρμογή Ενεργοποιώντας την επιλογή Γράψε το ημερολόγιο, το σύστημα θα καταγράψει το γεγονός στο ιστορικό ειδοποιήσεων. (γ) Για αντιγραφή ρύθμισης σε άλλη κάμερα, πατήστε ΑΝΤΙΓΡΑΦΗ, επιλέξτε σε ποιά κάμερα επιθυμείτε να γίνει αντιγραφή των χρονοπρογραμματισμών και μετά ΕΠΙΚΟΛΛΗΣΗ. (δ) Τέλος, επιλέγετε ΕΝΤΑΞΕΙ. (3) Λειτουργία Ανίχνευσης Διακοπής Λειτουργίας Κάμερας (Video Loss) Η υπόψη λειτουργία είναι απαιραίτητη για τις περιπτώσεις που κάποια από τις κάμερες σταματήσει να λειτουργεί, είτε λόγω διακοπής ρεύματος είτε λόγω δολιοφθοράς. 1/ 2/ (α) Πατήστε την επιλογή ΡΥΘΜΙΣΕΙΣ ΑΠΩΛΕΙΑΣ ΒΙΝΤΕΟ. Στο παράθυρο που θα εμφανιστεί ενεργοποιείτε την λειτουργία πατώντας το λευκό κουτάκι δεξιά από την ένδειξη ΕΝΕΡΓΟ. (γ) 3/ κάμερα (Κανάλι): (β) Έπειτα, μπορείτε να ρυθμίσετε σε κάθε μία ξεχωριστή 1/ Έως 4 χρονικές περιόδους που θα είναι ενεργή η λειτουργία (Επιλέγετε το γκρί πλαισίο που αναγράφει Ρυθμίσεις δεξιά της ένδειξης Περίοδος). 2/ Ποιες κάμερες θα καταγράφουν (Κανάλι Εγγραφής) ή/ και θα λαμβάνουν φωτογραφία (Στιγμιότυπο) του χώρου, σε περίπτωση που κάποια κάμερα (κανάλι) σταματήσει να λειτουργεί. το αντίστοιχο κουτάκι): 3/ Τους τρόπους ειδοποίησης των χρηστών (επιλέγετε 25

26 α/ Ένδειξη στο monitor όπου θα εμφανίζεται παράθυρο με τον αριθμό της κάμερας που ανίχνευσε κίνηση (Δείξε μήνυμα). β/ Να ακουστεί ηχητική ειδοποίηση (Μπίπερ) από το καταγραφικό (στιγμιαία beep ανα δευτερόλεπτο) ταχυδρομείου (Στέλνω mail) XMeye στο κινητό (Κινητό αναφερθεί) γ/ Αποστολή μηνύματος ηλεκτρονικού δ/ Αποστολή μηνύματος στην εφαρμογή Ενεργοποιώντας την επιλογή Γράψε το ημερολόγιο, το σύστημα θα καταγράψει το γεγονός στο ιστορικό ειδοποιήσεων. (γ) Για αντιγραφή ρύθμισης σε άλλη κάμερα, πατήστε ΑΝΤΙΓΡΑΦΗ, επιλέξτε σε ποιά κάμερα επιθυμείτε να γίνει αντιγραφή των χρονοπρογραμματισμών και μετά ΕΠΙΚΟΛΛΗΣΗ. (δ) Τέλος, επιλέγετε ΕΝΤΑΞΕΙ. (4) Λειτουργία Ανίχνευσης Αλλαγής Συνθηκών (Video Blind) Η συγκεκριμένη λειτουργία χρησιμοποιείται όταν επιθυμείτε ειδοποίηση σε περιπτώσεις που η κάμερα τυφλωθεί για οποιοδήποτε λόγω π.χ κάποιος την σκεπάσει με κάποιο αντικείμενο ή ρίξει σπρευ στον φακό της ή την σκοπέυσει με φακό ή λείζερ. Σημείωση: Η απότομη αλλαγή των συνθηκών μπορεί να προκαλέσει λανθασμένο συναγερμό π.χ αλλάξει απότομα το επίπεδο φωτισμού ή εάν η κάμερα βρίσκεται σε εξωτερικό χώρο και αρχίσει να βρέχει. 1/ 2/ 3/ (α) Πατήστε την επιλογή ΤΥΦΛΟ ΒΙΝΤΕΟ. Στο παράθυρο που θα εμφανιστεί ενεργοποιείτε την λειτουργία πατώντας το λευκό κουτάκι δεξιά από την ένδειξη ΕΝΕΡΓΟ. (γ) 4/ κάμερα (Κανάλι): (β) Έπειτα, μπορείτε να ρυθμίσετε σε κάθε μία ξεχωριστή 1/ Το επίπεδο Ευαισθησίας (6 επίπεδα), 26

27 2/ Έως 4 χρονικές περιόδους που θα είναι ενεργή η λειτουργία (Επιλέγετε το μπλέ πλαισίο που αναγράφει Ρυθμίσεις δεξιά της ένδειξης Περίοδος). 3/ Ποιες κάμερες θα καταγράφουν (Καταγραφή Κανάλι) ή/ και θα λαμβάνουν φωτογραφία (Στιγμιότυπο) του χώρου, σε περίπτωση αλλάξουν οι συνθήκες του περιβάλλοντος. το αντίστοιχο κουτάκι): 4/ Τους τρόπους ειδοποίησης των χρηστών (επιλέγετε α/ Ένδειξη στο monitor όπου θα εμφανίζεται παράθυρο με τον αριθμό της κάμερας που ανίχνευσε κίνηση (Δείξε μήνυμα). β/ Να ακουστεί ηχητική ειδοποίηση (Μπίπερ) από το καταγραφικό (στιγμιαία beep ανα δευτερόλεπτο) ταχυδρομείου (Στέλνω mail) XMeye στο κινητό (Κινητό αναφερθεί) γ/ Αποστολή μηνύματος ηλεκτρονικού δ/ Αποστολή μηνύματος στην εφαρμογή Ενεργοποιώντας την επιλογή Γράψε το ημερολόγιο, το σύστημα θα καταγράψει το γεγονός στο ιστορικό ειδοποιήσεων. (γ) Για αντιγραφή ρύθμισης σε άλλη κάμερα, πατήστε ΑΝΤΙΓΡΑΦΗ, επιλέξτε σε ποιά κάμερα επιθυμείτε να γίνει αντιγραφή των χρονοπρογραμματισμών και μετά ΕΠΙΚΟΛΛΗΣΗ. (δ) Τέλος, επιλέγετε ΕΝΤΑΞΕΙ. (5) Ειδοποίηση σε Περίπτωση Σφάλματος (α) Πατήστε την επιλογή ΑΝΩΜΑΛΟ ΣΥΝΑΓΕΡΜΟΣ. Στο παράθυρο που θα εμφανιστεί ενεργοποιείτε την λειτουργία πατώντας το λευκό κουτάκι δεξιά από την ένδειξη ΕΝΕΡΓΟ. (β) (γ) 27

28 (β) Επιλέγετε τον τύπο του σφάλματος 1/ Δεν υπάρχει δίσκος 2/ Σφάλμα Δίσκου 3/ Δίσκος γεμάτος 4/ Σφάλμα δικτύου (γ) Επιλέγετε τους τρόπους ειδοποίησης των χρηστών (επιλέγετε το αντίστοιχο κουτάκι): α/ Ένδειξη στο monitor όπου θα εμφανίζεται παράθυρο με τον αριθμό της κάμερας που ανίχνευσε κίνηση (Δείξε μήνυμα). β/ Να ακουστεί ηχητική ειδοποίηση (Μπίπερ) από το καταγραφικό (στιγμιαία beep ανα δευτερόλεπτο) XMeye στο κινητό (Κινητό) ταχυδρομείου (Στέλνω mail) (δ) γ/ Αποστολή μηνύματος στην εφαρμογή δ/ Αποστολή μηνύματος ηλεκτρονικού Τέλος, επιλέγετε ΕΝΤΑΞΕΙ. Δίσκου) (6) Γενικές Ρυθμίσεις (Ημερομηνία- Ώρα- Γλώσσα- Λειτουργία 1/ 2/ 3/ 4/ (α) Επιλέξτε την επιλογή με το σήμα του γραναζιού. Έπειτα, πατήστε στην επιλογή ΓΕΝΙΚΕΣ ΡΥΘΜΙΣΕΙΣ. (β) Στο παράθυρο που θα εμφανιστεί μπορείτε να πραγματοποιήσετε ρυθμίσεις: 1/ Ημερομηνίας- Ώρας 28

29 Ημέρα) α/ Ζώνης Ώρας β/ Ημερομηνίας- Ώρας γ/ Εμφάνισης Ημερομηνίας (Χρόνος- Μήνας- δ/ Ημερολογιακής περιόδου αλλαγής σε ΘΕΡΙΝΗ ΩΡΑ (Επιλογή κουτάκι DST και μετά ΡΥΘΜΙΣΕΙΣ για ημερομηνίας έναρξης και λήξης θερινής ώρας) 2/ Γλώσσας 3/ Λειτουργίας δίσκου σε περίπτωση που γεμίσει (επιλογή επανεγγραφή πάνω σε προηγούμενα αρχεία ή σταμάτημα εγγραφής) NTSC). (γ) (7) Ρυθμίσεις Δικτύου 4/ Πρότυπο κωδικοποίησης αρχείων εικόνας (PAL ή Τέλος, πατήστε ΕΝΤΑΞΕΙ. (α) Πατήστε στην επιλογή ΔΙΚΤΥΟ Στο παραπάνω παράθυρο μπορείτε να κάνετε αλλαγές στα στοιχεία του δικτύου του συστήματος. (β) Για ενεργοποίηση της απομακρυσμένης διαχείρισης μέσω Η/Υ- Φορητού υπολογιστή (Laptop)- Κινητού τηλεφώνου, επιλέξτε το κουτάκι ΕΝΕΡΓΟ DHCP. (γ) Τα εργοστασιακα στοιχεία δικτύου που σας ενδιαφέρουν για να κάνετε εισαγωγή του συστήματος στο πρόγραμμα CMS είναι: (δ) 1/ Διέυθυνση IP 2/ TCP Πόρτα 3/ Πόρτα HTTP Για αποθήκευση ρυθμίσεων, πατήστε ΕΝΤΑΞΕΙ 29

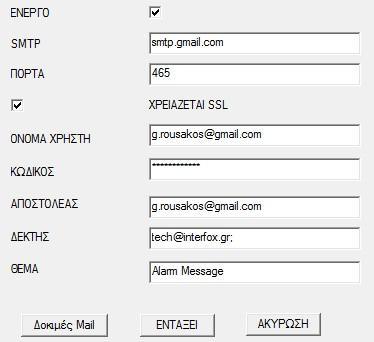

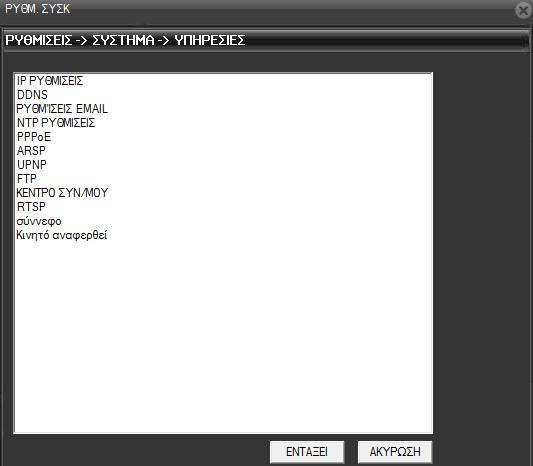

30 (8) Υπηρεσίες Δικτύου- Ενεργοποίηση Ειδοποιήσεων στην Εφαρμογή XMeye και στο / Ρυθμίσεις Ηλεκτρονικού Ταχυδρομείου ( ) Ενεργοποιώντας την λειτουργία ειδοποίησης μέσω , θα λάβετε μήνυμα σε λογαριασμό που επιθυμείτε όταν υπάρξει συναγερμός. Στο υπόψη μήνυμα θα εμφανίζεται συνημμένα φωτογραφία του χώρου την στιγμή της ενεργοποίησης του συναγερμού. Επίσης, με την λειτουργία αποστολής μηνύματος στην δωρεάν εφαρμογή XMeye, θα ενημερώνεστε ΑΜΕΣΑ στο κινητό για την περίπτωση συναγερμού στον χώρο σας. (α) Πριν την ρύθμιση ειδοποιήσεων μέσω Mail, θα πρέπει να δημιουργηθεί νέος λογαριασμός gmail.com που θα χρησιμοποιείται για την αποστολή των ειδοποιήσεων από τον αποστολέα προς τον δέκτη. Ο λόγος για τον οποίο θα πρέπει να δημιουργηθεί εκ νέου λογαριασμός είναι η απαίτηση μειωμένου επιπέδου ασφαλείας για την ορθή λειτουργία της δυνατότητας αποστολής ειδοποιήσεων. Η ρύθμιση γίνεται όπως παρακάτω: 1/ Κάνετε εισαγωγή στο mail του αποστολέα. Σε νέα καρτέλα κάνετε επικόλληση της παρακάτω διέυθυνσης και θα εμφανιστεί καρτέλα για την ενεργοποίηση πρόσβασης στο από άλλη συσκευή. Πατάτε Συνεχίστε και εμφανίζεται μήνυμα επιτυχούς ενεργοποίησης πρόσβασης. 2/ Σε νέα καρτέλα κάνετε επικόλληση της παρακάτω διέυθυνσης και θα εμφανιστεί καρτέλα ενεργοποίησης- απενεργοποίησης χειρισμού από λιγότερο ασφαλείς εφαρμογές. Επιλέγουμε ENEΡΓΟ. Άμεσα θα λάβουμε μήνυμα στο mail του Αποστολέα ότι ενεργοποιήθηκε η πρόσβαση από λιγότερο ασφαλείς εφαρμογές. (β) (γ) ΡΥΘΜΙΣΕΙΣ ΕΜΑΙL (3 η επιλογή) (δ) Πατήστε στην επιλογή ΥΠΗΡΕΣΙΕΣ Με διπλό αριστερό κλικ πατάτε πάνω στην επιλογή Εκτελείτε τις παρακάτω ρυθμίσεις 30

31 Παρόχος Ίδια ονομασία Στοιχεία Αποδέκτη (μπορεί να είναι ίδιο με του αποστολέα) (ε) Πατήστε Δοκιμές Mail και ελέγξτε εάν έχει σταλλεί το δοκιμαστικό μήνυμα στο Mail του αποδεκτη. Τέλος, πατήστε ΕNTAΞΕΙ. (στ) Έπειτα, πατήστε με διπλό αριστερό κλικ την επιλογή Κινητό Αναφερθεί (Τελευταία επιλογή). Πατήστε στο κουτάκι Ενεργοποίηση και μετά ΕΝΤΑΞΕΙ για να αποστέλλεται μήνυμα στο κινητό μέσω της εφαρμογής XMeye. (9) Γενικές Ρυθμίσεις Καμερών 1/ 2/ 3/ (α) (β) Πατήστε στην επιλογή ΡΥΘΜΙΣΕΙΣ Μπορείτε να πραγματοποιήσετε τροποποιήσεις: 1/ Ονομασίας των καμερών 2/ Εμφάνισης- απόκρυψης στο άνω δεξί τμήμα της κάμερας κατά την προεπισκόπηση, της ώρας και της ονομασίας της κάμερας 3/ Ανάλυσης όλων των καμερών (γ) Τέλος, πατήστε ΕΝΤΑΞΕΙ. 31

32 (10) Διαχείριση Λογαριασμών (β) (γ) (δ) και User. Αρχικά το σύστημα έχει καταχωρημένες 2 ομάδες χρηστών: Admin Η ομάδα Admin έχει εξουσιοδότηση εξ ολοκλήρου διαχείρισης του συστήματος. Η ομάδα User έχει εξουσιοδότηση να παρακολουθεί και να αναπαράγει αρχεία εικόνας. Για τροποποίηση των υπαρχόντων ομάδων/ λογαριασμών, προσθήκη ή διαγραφή νέων ομάδων/ χρηστών: (α) Πατήστε στην επιλογή ΠΡΟΣΘΕΤΑ και μετά ΛΟΓΑΡΙΑΣΜΟΙ (β) Για την ομάδα χρηστών User, μπορείτε να τροποποιήσετε τις δυνατότητες διαχείρισης πατώντας στα 2 πρώτα πλαίσια. (γ) Για αλλαγή κωδικού οποιουδήποτε χρήστη, πατήστε στο πλαίσιο Διαμόρφωση Κωδικού. (δ) Για προσθήκη νέας ομάδος/ χρήστη πατήστε στα 2 επόμενα πλαίσια Προσθήκης ενώ για διαγραφή στα επόμενα 2 διαγραφής. Σημείωση: Οι τροποποιήσεις δεν αφορούν τον λογαριασμό Admin της ομάδος Admin ο οποίος επιδέχεται ΜΟΝΟ τροποποίηση κωδικού εισόδου στο σύστημα. 32

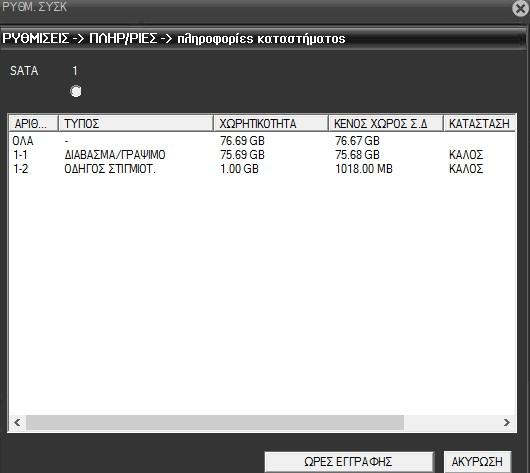

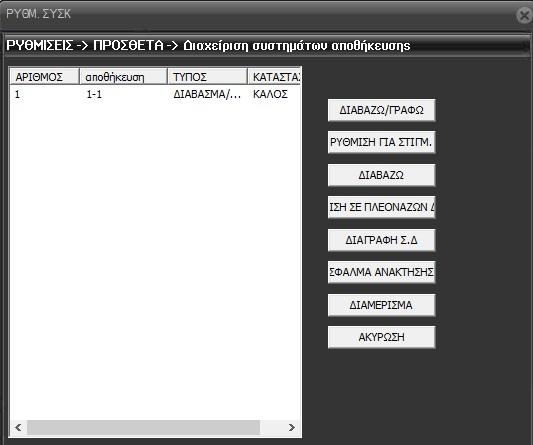

33 (11) Διαχείριση Αποθηκευτικού Χώρου Ενσωματωμένου Δίσκου (δ) (ε) (στ) (γ) (α) ΣΥΣΤΗΜΑΤΩΝ ΑΠΟΘΗΚΕΥΣΗΣ (β) Πατήστε στην επιλογή ΠΡΟΣΘΕΤΑ και μετά ΔΙΑΧΕΙΡΙΣΗ Επιλέξτε τον δίσκο που έχει τοποθετηθεί μέσα στο σύστημα (γ) Επιλέξτε το πλαίσιο ΔΙΑΜΕΡΙΣΜΑ προς διαχωρισμό του δίσκου για αποθήκευση αρχείων εικόνας (βίντεο) και στιγμιότυπα (φωτογραφίες). Εργοστασιακά, το σύστημα είναι ρυθμισμένο να αποθηκεύει ΜΟΝΟ αρχεία βίντεο. Πληκτρολογείτε την χωρητικότητα που επιθυμείτε να χρησιμοποιηθεί για αποθήκευση στιγμιοτύπων (φωτογραφιών) και πατήστε ΕΝΤΑΞΕΙ. Το σύστημα θα εκτελέσει αυτόματη επανεκκίνηση για αποθήκευση της ρύθμισης. (δ) Μετά την επανεκκίνηση, θα εμφανιστεί και το διαμέρισμα του δίσκου που έχετε ρυθμίσει για να αποθηκεύονται φωτογραφίες. Το επιλέγετε και έπειτα επιλέγετε το πλαίσιο ΡΥΘΜΙΣΗ ΓΙΑ ΣΤΙΓΜΙΟΤΥΠΟ. Θα εμφανιστεί παράθυρο για επιβεβαίωση επιλογής. Πατήστε ΕΝΤΑΞΕΙ. Τέλος, θα εμφανιστεί μήνυμα επιτυχούς αποθήκευσης. Πατήστε ΟΚ. 33

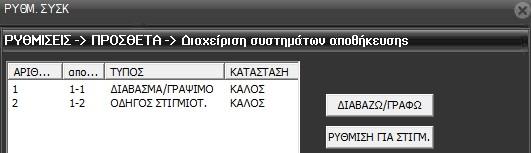

34 (ε) Η εργοστασιακή ρύθμιση του αρχικού διαμερίσματος του δίσκου είναι να εκτελεί εγγραφή αρχείων βίντεο και φωτογραφιών, καθώς και να επιτρέπει την αναπαραγωγή αρχείων βίντεο που έχουν καταγραφεί (ΔΙΑΒΑΖΩ/ΓΡΑΦΩ). Σε περίπτωση που επιθυμείτε ο δίσκος να μην συνεχίσει την εγγραφή νέων αρχείων βίντεο ή φωτογραφιών (ανάλογα με το διαμέρισμα) αλλά ΜΟΝΟ να επιτρέπει την αναπαραγωγή αυτών, επιλέξτε το πλαίσιο ΔΙΑΒΑΣΜΑ. Θα εμφανιστεί παράθυρο για επιβεβαίωση επιλογής. Πατήστε ΕΝΤΑΞΕΙ. Τέλος, θα εμφανιστεί μήνυμα επιτυχούς αποθήκευσης. Πατήστε ΟΚ. (στ) Για διαγραφή όλων των αρχείων που βρίσκονται στον δίσκο, επιλέγετε το πλαίσιο ΔΙΑΓΡΑΦΗ Σ.Δ (12) Ρυθμίσεις Αυτόματης Συντήρησης Συστήματος- Αυτόματης Αναβάθμισης Λειτουργικού Κατά την επανεκκίνηση του συστήματος εκτελούνται έλεγχοι καλής λειτουργίας του συστήματος. ΑΥΤΟΣΥΝΤΉΡΗΣΗ. (α) Πατήστε στην επιλογή ΠΡΟΣΘΕΤΑ και μετά (β) Για αυτόματη επανεκκίνηση μία φορά την ημέρα (ΚΑΘΕ ΜΕΡΑ) ή μία φορά την εβδομάδα (ΕΠΙΛΟΓΗ ΤΗΣ ΑΝΤΙΣΤΟΙΧΗΣ ΜΕΡΑΣ) σε συγκεκριμένη ώρα, επιλέξτε τα πλαίσια κάτω από την ρύθμιση ΑΥΤΟΕΠΑΝΕΚΚΙΝΗΣΗ. Σε περίπτωση που δεν επιθυμείτε αυτόματη επανεκκίνηση, επιλέξτε ΠΟΤΕ. (γ) Για αυτόματη διαγραφή παλιών αρχείων μετά από ορισμένο χρονικό διάστημα ημερών, επιλέξτε στο πλαίσιο κάτω από την ρύθμιση ΑΥΤΟΜΑΤΗ ΔΙΑΓΡΑΦΗ ΠΑΛΙΩΝ ΑΡΧΕΙΩΝ την επιλογή ΚΟΙΝΟ. Δεξιά στο πλαίσιο θα εμφανιστεί νέο πλαίσιο, όπου πληκτρολογείτε τον αριθμό των ημερών των οποίων η παρέλευση θα σημαίνει αυτόματη διαγραφή αρχείων από το σύστημα. Σε περίπτωση που δεν επιθυμείτε αυτόματη διαγραφή, επιλέξτε ΠΟΤΕ. (δ) Για να εξασφαλίσετε ότι διαθέτετε την τελευταία ενημέρωση λειτουργικού ανα πάσα ώρα, επιβεβαιώστε ότι το κουτάκι δίπλα στην ΑΥΤΟΜΑΤΗ ΑΝΑΒΑΘΜΙΣΗ FIRMWARE είναι ενεργό. 34

35 (13) Χειροκίνητη Επανεκκίνηση Για να εκτελέστεί επανεκκίνηση του συστήματος άμεσα, πατήστε στην επιλογή ΠΡΟΣΘΕΤΑ και μετά ΕΠΑΝΕΚΚΙΝΗΣΗ. Στο παράθυρο που θα εμφανιστεί πατήστε OK και θα πραγματοποιηθεί επανεκκίνηση του συστήματος. (14) Πληροφορίες Ενσωματωμένου Δίσκου (α) Πατήστε στην επιλογή ΠΛΗΡΟΦΟΡΙΕΣ (Τελευταία επιλογή) και μετά Πληροφορίες Καταστήματος. πληροφορίες σχετικά: (β) Θα εμφανιστεί παράθυρο που θα αναφράφονται 1/ Με τον τύπο του διαμερίσματος (ΤΥΠΟΣ). 2/ Με την χωρητικότητα του κάθε διαμερίσματος που έχετε δημιουργήσει (ΧΩΡΗΤΙΚΟΤΗΤΑ). 3/ Τον χώρο που απομένει για εγγραφή βίντεο ή φωτογραφιών (ΚΕΝΟΣ ΧΩΡΟΣ Σ.Δ.) 4/ Την γενική κατάσταση του δίσκου (ΚΑΤΑΣΤΑΣΗ) 35

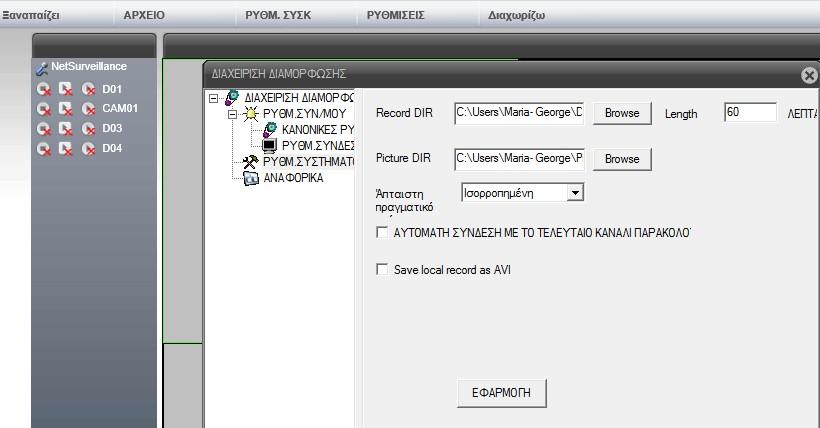

36 (15) Χειροκίνητη Εγγραφή- Λήψη Φωτογραφιών με Απευθείας Αποθήκευση στον Ηλεκτρονικό Υπολογιστή Με την ρύθμιση αυτή καθορίζετε τους φακέλους που θα αποθηκεύονται αρχεία εικόνας (βιντεο) και στιγμιότυπα (φωτογραφίες) στον Ηλεκτρονικό Υπολογιστή σε περίπτωση χειροκίνητης εγγραφης- λήψης φωτογραφίας. (α) Υπολογιστής και Καταγραφικό στο Ίδιο Δίκτυο 1/ Επιλέξτε ΡΥΘΜΙΣΕΙΣ και μετά ΡΥΘΜΙΣΕΙΣ ΣΥΣΤΗΜΑΤΟΣ. Στα 2 πλαίσια επιλέγετε τους φακέλους αποθήκευσης πατώντας στο πλαίσιο Browse (πάνω πλαίσιο για αρχεία εικόνας και κάτω πλαίσιο στιγμιότυπα). Τέλος, πατήστε ΕΦΑΡΜΟΓΗ. 2/ Ενεργοποιείτε στην επιθυμητή κάμερα το παρακάτω εικονίδιο για να εκτελεστεί ΤΟΠΙΚΗ ΕΓΓΡΑΦΗ. τμήμα της οθόνης 3/ Για λήψη ΦΩΤΟΓΡΑΦΙΑΣ, επιλέξτε το εικονίδιο sτο κάτω 36

37 (β) (Απομακρυσμένα) Υπολογιστής και Καταγραφικό σε Διαφορετικό Δίκτυο 1/ Επιλέξτε ΣΥΣΤΗΜΑ και μετά Local Config. Στα 2 πλαίσια επιλέγετε τους φακέλους αποθήκευσης πατώντας στο πλαίσιο Browse (πάνω πλαίσιο για στιγμιότυπα και κάτω πλαίσιο αρχεία εικόνας). Τέλος, πατήστε Apply. 2/ Για ΧΕΙΡΟΚΙΝΗΤΗ ΕΓΓΡΑΦΗ, πατήστε το δεξί πλήκτρο του ποντικιού πάνω στην επιθυμητή κάμερα και επιλέξτε ΤΟΠΙΚΗ ΕΓΓΡΑΦΗ. Το αρχείο που θα αποθηκευτεί θα είναι σε μορφή Η264. 3/ Για ΛΗΨΗ ΦΩΤΟΓΡΑΦΙΑΣ, πατήστε το δεξί πλήκτρο του ποντικιού πάνω στην επιθυμητή κάμερα και επιλέξτε ΣΤΙΓΜΙΟΤΥΠΟ. (16) Αναπαραγωγή- Κατέβασμα Αρχείων στον Υπολογιστή (α) Υπολογιστής και Καταγραφικό στο Ίδιο Δίκτυο Ξαναπαίζει. 1/ Στη γραμμή εργαλείων πατήστε την επιλογή 2/ Αναπαραγωγή από cloud 37

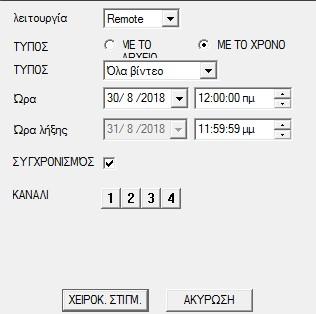

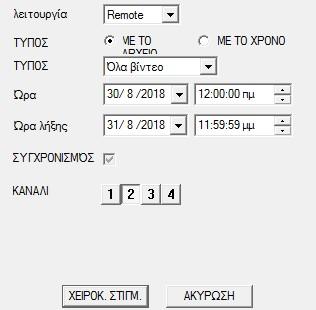

38 Θα εμφανιστεί το παρακάτω παράθυρο, όπου ρυθμίζετε την αναζήτηση αρχείων σε χρονική περίοδο ημερών (επιλογή ΜΕ ΤΟ ΑΡΧΕΙΟ) ή σε χρονικό διάστημα εντός μίας ημέρας (επιλογή ΜΕ ΤΟ ΧΡΟΝΟ). α/ Επιλογή ΜΕ ΤΟ ΑΡΧΕΙΟ Ρυθμίζετε τις ημερομηνίες- ώρες μεταξύ των οποίων βρίσκονται τα επιθυμητά αρχεία εικόνας (βίντεο). (ΚΑΝΑΛΙ). Έπειτα, επιλέξτε το επιθυμητή κάμερα Σημείωση: Η επιλογή περισσοτέρων της μίας κάμερας δεν είναι ενεργή ΣΤΙΓΜΙΟΤΥΠΟ. Τέλος, επιλέξτε το πλαίσιο ΧΕΙΡΟΚΙΝΗΤΟ Στο παράθυρο εμφανίζονται τα αρχεία που έχουν καταγραφεί εντός του χρονικού διαστήματος που έχετε επιλέξει. Στα αριστερά κάθε αρχείου βρίσκεται κουτάκι. Επιλέγετε ποια αρχεία επιθυμείτε να αναπαραχθούν πατώντας πάνω στο αντίστοιχο κουτάκι. Τέλος, πατήστε το πλαίσιο ΠΑΙΖΩ και θα αναπαραχθούν τα επιλεγμένα αρχεία με τη σειρά που βρίσκονται στη λίστα. Για επιστροφή στην αναπαραγωγή, πατήστε ΧΕΙΡΟΚΙΝΗΤΟ ΣΤΙΓΜΙΟΤΥΠΟ. β/ Επιλογή ΜΕ ΤΟ ΧΡΟΝΟ 38

39 Ρυθμίζετε την ημέρα και τις ώρες μεταξύ των οποίων βρίσκονται τα επιθυμητά αρχεία εικονας (βίντεο). Έπειτα, επιλέξτε το επιθυμητή κάμερα (ΚΑΝΑΛΙ). Σε περίπτωση που επιθυμείτε την ταυτόχρονη αναπαραγωγή από περισσότερες κάμερες που κατέγραφαν τον ίδιο χρόνο, επιλέξτε το κουτάκι δεξιά της ένδειξης ΣΥΓΧΡΟΝΙΣΜΟΣ και μετά επιλέξτε από ποιες κάμερες επιθυμείτε να γίνει αναπαραγωγή. ΣΤΙΓΜΙΟΤΥΠΟ. Τέλος, επιλέξτε το πλαίσιο ΧΕΙΡΟΚΙΝΗΤΟ Επιλέγετε το αρχείο που θα εμφανιστεί (ένα θα είναι) πατώντας πάνω στο κουτάκι αριστερά.τέλος, πατήστε το πλαίσιο ΠΑΙΖΩ και θα αναπαραχθούν με τη σειρά όλες οι εγγραφές εντός των χρόνων της επιλεγμένης ημέρας. Λεπτά Ώρες Στο κάτω τμήμα του παραθύρου, εμφανίζονται οι μπάρες ωρών και λεπτών, όπου μπορείτε να επιλέξετε τον χρόνο που επιθυμείτε να γίνει αναπαραγωγή. Για επιστροφή στην αναπαραγωγή, πατήστε ΧΕΙΡΟΚΙΝΗΤΟ ΣΤΙΓΜΙΟΤΥΠΟ. γ/ Αποθήκευση Αρχείου στον Υπολογιστή Και στις 2 παραπάνω περιπτώσεις μπορείτε να αποθηκευσετε αρχεία εικόνας στον ηλεκτρονικό υπολογιστή. Πρώτα επιλέγετε τα αρχεία προς αποθήκευση. Έπειτα, επιλέξτε το πλαίσιο ΚΑΤΕΒΑΣΜΑ. Στο παράθυρο που θα εμφανιστεί, επιλέξτε οποιονδήποτε φάκελο στον υπολογιστή για να κατέβουν τα αρχεία. Τέλος, πατήστε ΕΝΤΑΞΕΙ. ΠΡΟΣΟΧΗ: Ο τύπος των αρχείων πρέπει να είναι Η264 για να γίνει αναπαραγωγή σε μεταγενέστερο χρόνο. 39

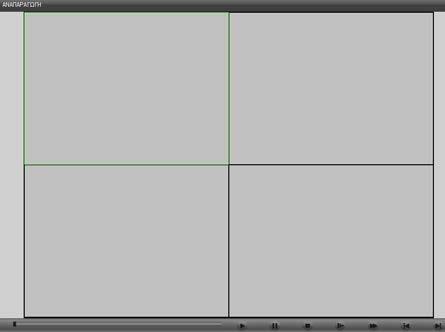

40 3/ Αναπαραγωγή Αποθηκευμένου Αρχείου Εικόνας Στο ίδιο παράθυρο επιλέξτε την λειτουργία Local. Έπειτα το πλαίσιο που γράφει Local στο κάτω τμήμα του παραθύρου. Στο παράθυρο αναπαραγωγής επιλέξτε το εικονίδιο. Βρείτε τον φάκελο όπου είναι αποθηκευμένο το αρχείο Η264 και επιλέξτε το για αναπαραγωγή. Από Καταγραφικό 4/ Αναπαραγωγή Αποθηκευμένου Αρχείου Εικόνας Παραπάνω έχει αναλυθεί η διαδικασία αποθήκευσης αρχείου από το καταγραφικό με χρήση εξωτερικής μονάδας δίσκου (flash memory). Για αναπαραγωγή των αρχείων αυτών εκτελείτε την ίδια διαδικασία με παραπάνω επιλέγοντας την λειτουργία Local. Έπειτα το πλαίσιο που γράφει Local στο κάτω τμήμα του παραθύρου. 40

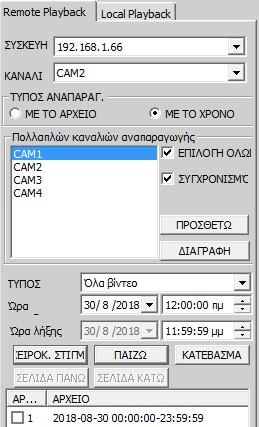

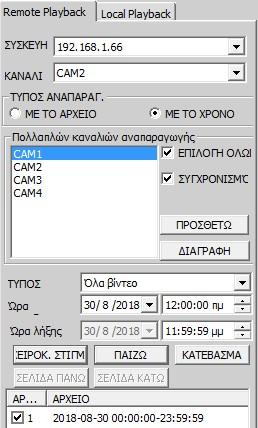

41 Στο παράθυρο αναπαραγωγής επιλέξτε το εικονίδιο. Βρείτε τον φάκελο όπου είναι αποθηκευμένο το αρχείο Η265 και επιλέξτε το για αναπαραγωγή. Διαφορετικό Δίκτυο (Απομακρυσμένα) (β) Υπολογιστής και Καταγραφικό σε 1/ Στη γραμμή εργαλείων στο κάτω αριστερό του προγράμματος CMS πατήστε την επιλογή ΑΝΑΠΑΡΑΓΩΓΗ 41

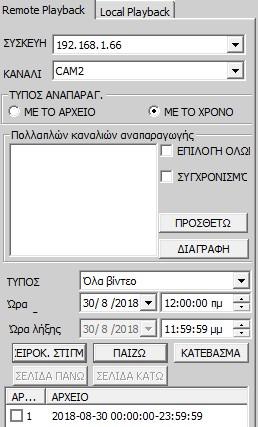

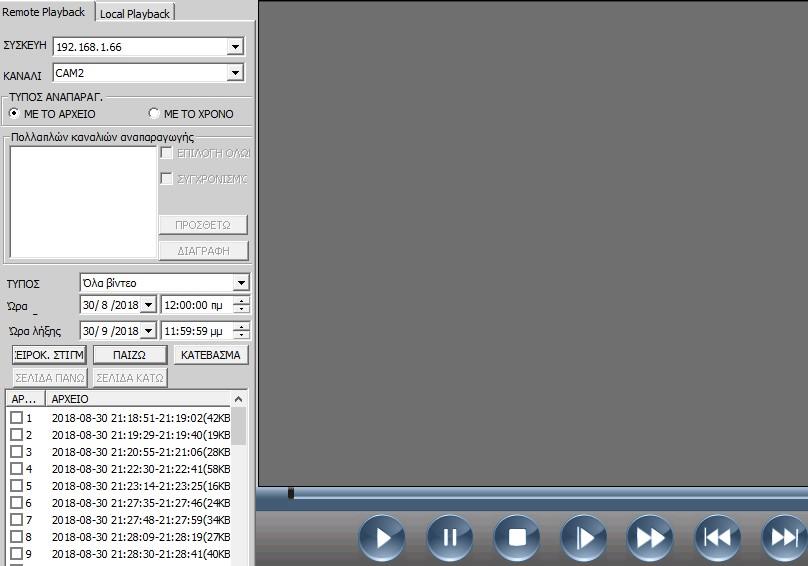

42 2/ Αναπαραγωγή από cloud Στο παράθυρο που θα εμφανιστεί, ρυθμίζετε την αναζήτηση αρχείων σε χρονική περίοδο ημερών (επιλογή ΜΕ ΤΟ ΑΡΧΕΙΟ) ή σε χρονικό διάστημα εντός μίας ημέρας (επιλογή ΜΕ ΤΟ ΧΡΟΝΟ). α/ Επιλογή ΜΕ ΤΟ ΑΡΧΕΙΟ Επιλέξτε ΣΥΣΚΕΥΗ (μία εμφανίζεται) Έπειτα, επιλέξτε το επιθυμητή κάμερα (ΚΑΝΑΛΙ). Σημείωση: Η επιλογή περισσοτέρων της μίας κάμερας δεν είναι ενεργή. Ρυθμίζετε τις ημερομηνίες- ώρες μεταξύ των οποίων βρίσκονται τα επιθυμητά αρχεία εικόνας (βίντεο). ΣΤΙΓΜΙΟΤΥΠΟ. Τέλος, επιλέξτε το πλαίσιο ΧΕΙΡΟΚΙΝΗΤΟ 42

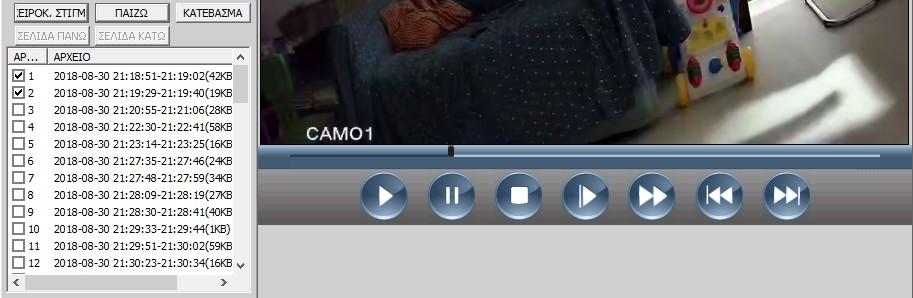

43 Στο κάτω αριστερό τμήμα εμφανίζονται τα αρχεία που έχουν καταγραφεί εντός του χρονικού διαστήματος που έχετε επιλέξει. Στα αριστερά κάθε αρχείου βρίσκεται κουτάκι. Επιλέγετε ποια αρχεία επιθυμείτε να αναπαραχθούν πατώντας πάνω στο αντίστοιχο κουτάκι. Τέλος, πατήστε το πλαίσιο ΠΑΙΖΩ και θα αναπαραχθούν τα επιλεγμένα αρχεία με τη σειρά που βρίσκονται στη λίστα. β/ Επιλογή ΜΕ ΤΟ ΧΡΟΝΟ Επιλέξτε ΣΥΣΚΕΥΗ (μία εμφανίζεται) (ΚΑΝΑΛΙ). Έπειτα, επιλέξτε το επιθυμητή κάμερα Ρυθμίζετε την ημέρα και τις ώρες μεταξύ των οποίων βρίσκονται τα επιθυμητά αρχεία εικονας (βίντεο). Έπειτα, επιλέξτε το επιθυμητή κάμερα (ΚΑΝΑΛΙ). Σε περίπτωση που επιθυμείτε την ταυτόχρονη αναπαραγωγή από περισσότερες κάμερες που κατέγραφαν τον ίδιο χρόνο, επιλέξτε το κουτάκι αριστερά της ένδειξης ΣΥΓΧΡΟΝΙΣΜΟΣ και μετά επιλέξτε από ποιες κάμερες επιθυμείτε να γίνει αναπαραγωγή. Η προσθήκη καμερών (Πολλαπλά Κανάλια) γίνεται επιλέγοντας κάθε φορά ποιο ΚΑΝΑΛΙ επιθυμείτε και μετά το πλαίσιο ΠΡΟΣΘΕΤΩ. Επιλέγοντας το κουτάκι ΕΠΙΛΟΓΗ ΟΛΩΝ γίνεται προσθήκη όλων των καμερών. ΣΤΙΓΜΙΟΤΥΠΟ. Μετά, επιλέξτε το πλαίσιο ΧΕΙΡΟΚΙΝΗΤΟ Επιλέγετε το αρχείο που θα εμφανιστεί (ένα θα είναι) πατώντας πάνω στο κουτάκι αριστερά.τέλος, πατήστε το πλαίσιο ΠΑΙΖΩ και θα αναπαραχθούν με τη σειρά όλες οι εγγραφές εντός των χρόνων της επιλεγμένης ημέρας. 43

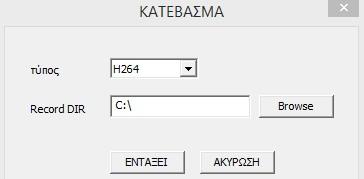

44 Λεπτά Ώρες Στο κάτω τμήμα του παραθύρου, εμφανίζονται οι μπάρες ωρών και λεπτών, όπου μπορείτε να επιλέξετε τον χρόνο που επιθυμείτε να γίνει αναπαραγωγή. Για επιστροφή στην αναπαραγωγή, πατήστε ΧΕΙΡΟΚΙΝΗΤΟ ΣΤΙΓΜΙΟΤΥΠΟ. γ/ Αποθήκευση Αρχείου στον Υπολογιστή Και στις 2 παραπάνω περιπτώσεις μπορείτε να αποθηκευσετε αρχεία εικόνας στον ηλεκτρονικό υπολογιστή. Πρώτα επιλέγετε τα αρχεία προς αποθήκευση. Έπειτα, επιλέξτε το πλαίσιο ΚΑΤΕΒΑΣΜΑ. Στο παράθυρο που θα εμφανιστεί, επιλέξτε οποιονδήποτε φάκελο στον υπολογιστή για να κατέβουν τα αρχεία. Τέλος, πατήστε ΕΝΤΑΞΕΙ. ΠΡΟΣΟΧΗ: Ο τύπος των αρχείων πρέπει να είναι Η264 για να γίνει αναπαραγωγή σε μεταγενέστερο χρόνο. 44

45 3/ Αναπαραγωγή Αποθηκευμένου Αρχείου Εικόνας Playback. Στο ίδιο παράθυρο επιλέξτε την λειτουργία Local Στο παράθυρο αναπαραγωγής επιλέξτε το εικονίδιο. Βρείτε τον φάκελο όπου είναι αποθηκευμένο το αρχείο Η264 και επιλέξτε το για αναπαραγωγή. 45

46 Από Καταγραφικό 4/ Αναπαραγωγή Αποθηκευμένου Αρχείου Εικόνας Παραπάνω έχει αναλυθεί η διαδικασία αποθήκευσης αρχείου από το καταγραφικό με χρήση εξωτερικής μονάδας δίσκου (flash memory). Για αναπαραγωγή των αρχείων αυτών εκτελείτε την ίδια διαδικασία με παραπάνω επιλέγοντας την λειτουργία Local Playback. Στο παράθυρο αναπαραγωγής επιλέξτε το εικονίδιο. Βρείτε τον φάκελο όπου είναι αποθηκευμένο το αρχείο Η265 και επιλέξτε το για αναπαραγωγή. 46

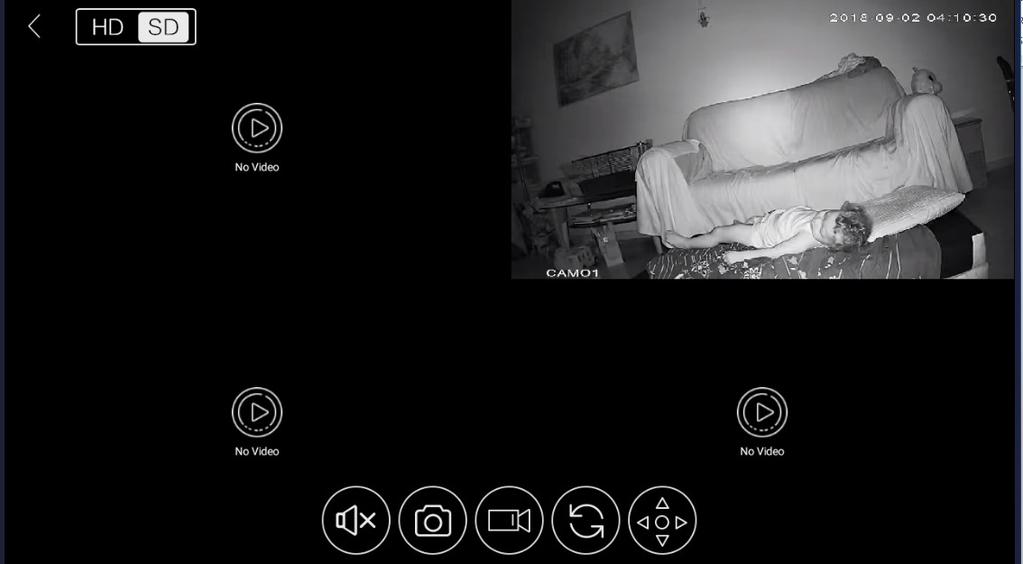

47 13. Εφαρμογή ΧΜEye Foxtech Μετά από επιτυχή εισαγωγή του συστήματος στην εφαρμογή, θα έχετε στο κινητό σας την παραπάνω αριστερή εικόνα. Πατώντας Start Preview η εφαρμογή θα μεταβεί στην οθόνη όπου θα έχετε εικόνα πραγματικού χρόνου (realtime) από τις κάμερες του χώρου σας. α. Επεξήγηση Εικονιδίων- Συμβόλων Πατώντας το εικονίδιο η εφαρμογή θα μεταβεί σε πλήρη προβολή Ρύθμιση ποιότητας εικόνας: SD: Κανονική HD: Υψηλής ευκρίνειας Λήψη φωτογραφίας Ανατροπή εικόνας (ανάποδα) Λήψη video 47

48 Επιλέγοντας ένα από τα εικονίδια η εφαρμογή θα δείχνει εικόνα από 1, 4 ή 8 κάμερες. Για να ρυθμίσετε την ποιότητα της εικόνας (SD: Κανονική HD: Υψηλής ευκρίνειας), πατήστε το εικονίδιο β. Εγγραφή Αρχείων Εικόνας- Λήψη Φωτογραφιών Επιλέγετε την κάμερα που επιθυμείτε και πατάτε το εικονίδιο Για εγγραφή video στο κινητό, πατήστε το εικονίδιο Για λήψη φωτογραφίας, πατήστε το εικονίδιο γ. Αναπαραγωγή Video- Επισκόπηση Φωτογραφιών Foxtech Επιλέγετε το εικονίδιο. Για να κάνετε αναπαραγωγή αρχείων video, επιλέγετε Local Record και θα εμφανιστούν οι εγγραφές που κάνατε μέσω του κινητού. Για να δείτε τις φωτογραφίες που έχουν ληφθεί από το κινητό, επιλέγετε Local Album και θα εμφανιστούν οι φωτογραφίες που κάνατε μέσω του κινητού. 48

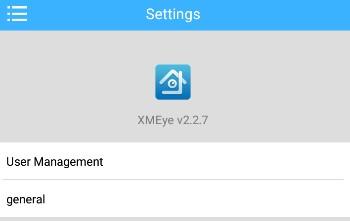

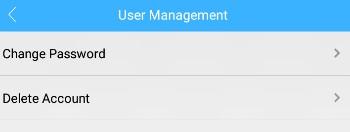

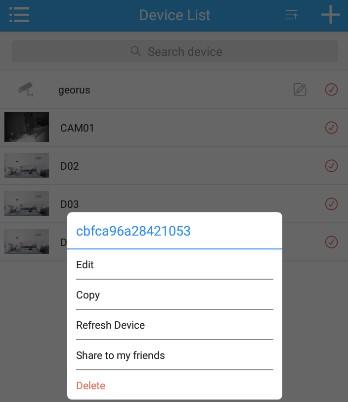

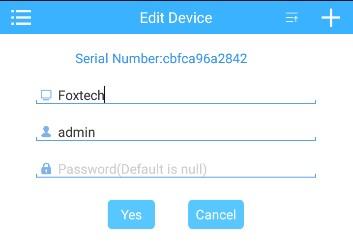

49 δ. Αλλαγή Κωδικών Εισόδου Συστήματος και Εισόδου Εφαρμογής (1) Κωδικοί Εισόδου Συστήματος Εάν επιθυμείτε να τροποποιήσετε τα στοιχεία εισόδου στο σύστημα (εργοστασιακά είναι username: admin και password:κενό), επιλέγετε το εικονίδιο να πραγματοποιήσετε αλλαγή στοιχείων για. Έπειτα, πατήστε Edit. Πληκτρολογείτε τα νέα στοιχεία και επιλέγετε Yes. 49

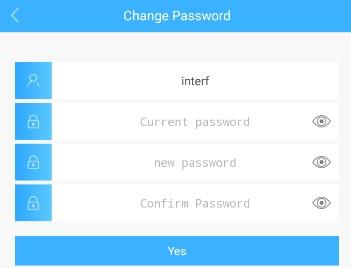

50 (2) Κωδικοί Εισόδου Εφαρμογής Foxtech Υπάρχων κωδικός Νέος κωδικός Επιβεβαίωση νέου κωδικού Επιλέγετε το εικονίδιο επιλέγετε Yes.. Έπειτα, πληκτρολογείτε τα απαιτούμενα πεδία και Σημαντικό: Τα στοιχεία εισόδου στο σύστημα ΔΕΝ είναι ίδια με τα στοιχεία εισόδου στο cloud της εφαρμογής. 50
