1 SVORKY A SVORKOVNICE W SKRUTKOVÉ SVORKY W VÝKONOVÉ SVORKY W BEZSKRUTKOVÉ SVORKY W SVORKOVNICE ENERGETIKA PRIEMYSEL INŠ TALÁ CIE SYSTÉ MY DÁ TA KÁ B LE SVETLO

2 W RADOVÉ SVORKY SKRUTKOVÉ 1 - Ukončovací kryt 2 - Prepojovací mostík pevný 3 - Prepojovací mostík 4 - Prepojovací mostík rozpojiteľný 5 - Prepojovací mostík viacnásobný 6 - Skrutka a objímka 7 - Oddeľovacia doska farebná 8 - Blokovacia doska 9 - Skúšobná svorka 10 - Skúšobný hrot 11 - Modulárna skúšobná svorka 12 - Výstražný panel 13 - Kryt prepojovacieho mostíka 14 - Popisné štítky 15 - Ukončovací modul 16 - Montážna lišta 17- Popisný štítok 18 - Popisný adaptér W TECHNICKÉ ÚDAJE Materiál puzdra: vyrobený z polyamidu, štandardný odtieň béžový (RAL 1001) alebo modrý (RAL 5015) - pre použitie prostredí (EX)i v súlade s normou STN EN samozhášavý, stupeň V0, podľa UL94 prevádzková teplota v rozsahu od -40 C do +80 C u polyamidu; -40 C až +115 C u melamínu (na požiadanie) neobsahuje azbest, PCB a PCT, kadmium, fosfor a látky obsahujúce halogény Vodivé časti: Komponenty zhotovené výhradne zo zliatiny medi a zinku, poniklované W PRÚDOVÁ ZAŤAŽITEĽNOSŤ VODIČOV PODĽA STN EN W CERTIFIKÁTY PRIEREZ (mm 2 ) AWG PRÚD (A) 0, , , , ,5 2, / / / /

3 W RADOVÉ SVORKY SKRUTKOVÉ PRIECHODZIE (FÁZOVÉ A NULOVÉ) W PREHĽAD TYPOV A PRÍSLUŠENSTVA, TECHNICKÉ ÚDAJE Typ CBD.2 CBD.4 CBD.6 CBD.10 CBD.16 CBD.35 CBD.50 CBD.70 Veľkosť svorky Veľkosť svorky (mm 2 ) 0,5-4 0,5-6 0,5-10 0,5-16 0,5-25 0,5-50 0,5-70 0,5-95 Pevný vodič max. (mm 2 ) Lankový vodič max. (mm 2 ) Flexibilný vodič max. (mm 2 ) Flex. vodič s dutinkou max. (mm 2 ) 2, Odizolovaná časť vodiča (mm) Šírka svorkového modulu (mm) 5,5 6, ,5 Rozmery (VxŠxH) (mm) 40,5x5,5x47 44 x 6,5 x x 8 x x 10 x x 12 x x 16 x x 18 x x 20,5 x 71 Uťahovací moment min/nomi. (Nm) 0,4/0,8 0,5/1,2 0,8/1,4 1,2/1,9 1,8/3,0 2,0/3,5 2,5/5,0 3,0/8,0 Menovité napätie / prúd (podľa STN EN ) 800V / 24A 800V / 32A 800V / 41A 800V / 57A 800V / 76A 800V / 125A 800V / 150A 800V /192 A Menovité napätie / prúd 600V / 25A 600V / 35A 600V / 50A 600V / 60A 600V / 100A 600V / 125A 600V / 150A 600V / 220A Max. napätie EEx e lišta C / DIN 550 / 750 (Vmax) 550 / 750 (Vmax) 550 / 750 (Vmax) 550 / 750 (Vmax) 550 / 750 (Vmax) 550 / 750 (Vmax) 550 / 750 (Vmax) 550 / 750 (Vmax) Maximálny prúd (A) Menovité impulzné napätie / stupeň znečistenia 8 kv / 3 8 kv / 3 8 kv / 3 8 kv / 3 8 kv / 3 8 kv / 3 8 kv / 3 8 kv / 3 Obj. čísla Radová svorka béžová IK IK IK IK IK IK A IK IK Radová svorka modrá IK IK IK IK IK IK A IK IK Koncové dosky Koncová doska béžová IK IK IK IK IK IK A IK IK Koncová doska modrá IK IK IK IK IK IK A IK IK Oddeľovacie dosky Oddeľovacia doska červená IK IK IK IK IK IK IK IK Oddeľovacia doska zelená IK IK IK IK IK IK IK IK Prepojovacie mostíky Prepojovací mostík pre 2 svorky IK IK IK IK IK IK IK IK Prepojovací mostík pre 10 svoriek IK IK IK Prepojovací mostík 250 mm IK IK IK IK IK IK IK IK Skrutky a objímky IK IK IK IK IK IK IK IK Koncový držiak Koncový držiak skrutkový IK IK IK IK IK IK IK IK Koncový držiak upínací IK IK IK IK IK IK IK IK Popisné štítky Popisný štítok 1-10 IK IK IK IK IK Popisný štítok IK IK IK IK IK Popisný štítok IK IK IK IK IK Popisný štítok IK IK IK IK IK Popisný štítok IK IK IK IK IK Popisný štítok IK IK IK IK IK Popisný štítok IK IK IK IK IK Popisný štítok IK IK IK IK IK Popisný štítok IK IK IK IK IK Popisný štítok IK IK IK IK IK Popisný štítok prázdny IK IK IK IK IK

4 W SVORKY CBD FÁZOVÉ A NULOVÉ CDB.2 CBD.6 CBD.10 CBD.35 POPIS ROZMERY BALENIE HMOTNOSŤ TYP OBJ. ČÍSLO Béžová/0,5 4 mm 2 5,5x40,5x ,009 CBD.2 IK Béžová/0,5 6 mm 2 6,5x44x ,013 CBD.4 IK Béžová/0,5 10 mm 2 8x44x ,016 CBD.6 IK Béžová/0,5 16 mm 2 10x44x ,025 CBD.10 IK Béžová/0,5 25 mm 2 12x47x ,034 CBD.16 IK Béžová/0,5 50 mm 2 16x52x ,070 CBD.35 IK A Béžová/1,5 70 mm 2 18x57x ,080 CBD.50 IK Béžová/1,5 95 mm 2 20,5x62x ,104 CBD.70 IK Modrá/0,5 4 mm 2 5,5x40,5x ,009 CBD.2 (EX)i IK Modrá/0,5 6 mm 2 6,5x44x ,013 CBD.4 (EX)i IK Modrá/0,5 10 mm 2 8x44x ,016 CBD.6 (EX)i IK Modrá/0,5 16 mm 2 10x44x ,025 CBD.10 (EX)i IK Modrá/0,5 25 mm 2 12x47x ,034 CBD.16 (EX)i IK Modrá/1 50 mm 2 16x52x ,070 CBD.35 (EX)i IK A Modrá/1,5 70 mm 2 18x57x ,080 CBD.50 (EX)i IK Modrá/1,5 95 mm 2 20,5x62x ,104 CBD.70 (EX)i IK W KONCOVÉ DOSKY PRE SVORKY CBD POPIS ROZMERY BALENIE HMOTNOSŤ TYP OBJ. ČÍSLO Koncová doska pre CBD.2 béžová 1,5x40,5x ,002 CB.2/PT IK Koncová doska pre CBD.4 béžová 1,5x44x ,002 CB.4/6/PT IK Koncová doska pre CBD.10 béžová 1,5x44x ,003 CB.10/PT IK Koncová doska pre CBD.16 béžová 1,5x47x ,003 CB.16/PT IK Koncová doska pre CBD.35 béžová 1,5x57x ,005 CB.35/PT IK A Koncová doska pre CBD.50 béžová 1,5x52x ,004 CB.50/PT IK Koncová doska pre CBD.70 béžová 1,5x62x ,006 CB.70/PT IK Koncová doska pre CBD2. (EX)i modrá 1,5x40,5x ,002 CB.2/PT (EX)i IK Koncová doska pre CBD.4 (EX)i modrá 1,5x44x ,002 CB.4/PT (EX)i IK Koncová doska pre CBD.10 (EX)i modrá 1,5x44x ,003 CB.10/PT (EX)i IK Koncová doska pre CBD.16 (EX)i modrá 1,5x47x ,003 CB.16/PT (EX)i IK Koncová doska pre CBD.35 (EX)i modrá 1,5x57x ,005 CB.35/PT (EX)i IK A Koncová doska pre CBD.50 (EX)i modrá 1,5x52x ,004 CB.50/PT (EX)i IK Koncová doska pre CBD.70 (EX)i modrá 1,5x62x ,006 CB.70/PT (EX)i IK

5 W RADOVÉ SVORKY SKRUTKOVÉ PRIECHODZIE (ZEMNIACE) W PREHĽAD TYPOV A PRÍSLUŠENSTVA, TECHNICKÉ ÚDAJE Typ TEO.2 TEO.4 TE.6 TE.10 TE.16 TE.50 TE.70 Veľkosť svorky Veľkosť svorky (mm 2 ) 0,5-4 0,5-6 0,5-10 0,5-16 0,5-25 0,5-70 0,5-95 Pevný vodič max. (mm 2 ) Lankový vodič max. (mm 2 ) Flexibilný vodič max. (mm 2 ) Flexibilný vodič max. s dutinkou 2, Odizolovaná časť (mm) Šírka svorkového modulu (mm) 5,5 6, Rozmery (VxŠxH) (mm) 50 x 5,5 x x 6,5 x x 8 x x 10 x x 12 x x 18 x x 18 x 62 Uťahovací moment min/nominálny (Nm) 0,4/0,8 0,5/1,2 0,8/1,4 1,2/1,9 1,8/3,0 2,0/3,5 3,0/8,0 Menovité impulzné napätie / stupeň znečistenia 8 kv / 3 8 kv / 3 8 kv / 3 8 kv / 3 8 kv / 3 8 kv / 3 8 kv / 3 Obj. čísla Zemniaca svorka žltá/zelená IK IK A IK IK IK IK IK Koncové dosky Koncová doska žltá/zelená IK IK svorka uzavretá svorka uzavretá Koncový držiak Koncový držiak skrutkový IK IK Koncový držiak upínací IK IK Popisné štítky Popisný štítok 1-10 IK IK IK IK IK Popisný štítok IK IK IK IK IK Popisný štítok IK IK IK IK IK Popisný štítok IK IK IK IK IK Popisný štítok IK IK IK IK IK Popisný štítok IK IK IK IK IK Popisný štítok IK IK IK IK IK Popisný štítok IK IK IK IK IK Popisný štítok IK IK IK IK IK Popisný štítok IK IK IK IK IK Popisný štítok prázdny IK IK IK IK IK svorka otvorená 5

6 W SVORKY TEO/TE PRE ZEMNIACI VODIČ TEO.2 TEO.4 TEO.16 TEO.50 POPIS ROZMERY BALENIE HMOTNOSŤ TYP OBJ. ČÍSLO Uzemňovacia svorka žltá/zelená/0,5 4 mm 2 5,5x40,5x ,018 TEO.2 IK Uzemňovacia svorka žltá/zelená/0,5 6 mm 2 6,5x40,5x ,026 TEO.4 IK A Uzemňovacia svorka žltá/zelená - 0,5 10 mm 2 8x47x ,042 TE 6/0 IK Uzemňovacia svorka žltá/zelená - 0,5 16 mm 2 10x47x ,051 TE 10/0 IK Uzemňovacia svorka žltá/zelená - 0,5 25 mm 2 12x47x ,064 TE 16/0 IK Uzemňovacia svorka žltá/zelená - 1,0 70 mm 2 18x57x ,105 TE 50/0 IK Uzemňovacia svorka žltá/zelená - 1,0 90 mm 2 20,5x62x ,140 TE 70/0 IK W KONCOVÉ DOSKY PRE SVORKY TEO/TE POPIS ROZMERY BALENIE HMOTNOSŤ TYP OBJ. ČÍSLO Koncová doska pre TEO.2 1,5x40,5x ,002 TEO.2/PT IK Koncová doska pre TEO.4 1,5x44x ,002 TEO.4/PT IK

7 W RADOVÉ SVORKY DVOJ A TROJÚROVŇOVÉ W PREHĽAD TYPOV A PRÍSLUŠENSTVA, TECHNICKÉ ÚDAJE Dvojitá Trojitá Trojitá Trojitá Typ DAS.4 TLS.2 TLD.2 TDE.2 Veľkosť svorky Veľkosť svorky (mm 2 ) 0,2-4 0,2-2,5 0,2-2,5 0,2-2,5 Pevný vodič max. (mm 2 ) Lankový vodič max. (mm 2 ) Flexibilný vodič max. (mm 2 ) Flexibilný vodič s dutinkou max. (mm 2 ) 4 2,5 2,5 2,5 Odizolovaná časť (mm) Šírka svorkového modulu (mm) 6 6,2 6,2 6,2 Rozmery (VxŠxH) (mm) 64 x 6 x 62 62,5 x 6,2 x x 6,2 x 52 82,5 x 6,2 x 52 Uťahovací moment min/nominálny (Nm) 0,5 / 1,2 0,4 / 0,8 0,4 / 0,8 0,4 / 0,8 Menovité napätie / prúd (podľa STN EN ) 500 V / 20 A 250 V / 24 A 250 V / 24 A 250 V / 24 A Maximálny prúd (A) 32 A 24 A 24 A 24 A Obj. čísla Radová svorka béžová IK A IK IK IK Koncové dosky Koncová doska béžová IK A IK IK IK Oddeľovacie dosky Oddeľovacia doska červená IK IK IK IK Oddeľovacia doska zelená IK IK IK IK Prepojovacie mostíky Prepojovací mostík 250mm IK IK IK IK Skrutky a objímky IK IK IK IK Koncový držiak Koncový držiak skrutkový IK IK IK IK Koncový držiak upínací IK IK IK IK Popisné štítky Popisný štítok 1-10 IK IK IK IK Popisný štítok IK IK IK IK Popisný štítok IK Popisný štítok IK Popisný štítok IK Popisný štítok IK Popisný štítok IK Popisný štítok IK Popisný štítok IK Popisný štítok IK Popisný štítok prázdny IK

8 W DVOJÚROVŇOVÁ SVORKA A KONCOVÁ DOSKA DAS.4 POPIS ROZMERY BALENIE HMOTNOSŤ TYP OBJ. ČÍSLO Dvojúrovňová svorka béžová / 0,2-6 mm 2 6x64x ,020 DAS.4 IK A Koncová doska 1,5x64x ,002 DAS/PT IK A W TROJÚROVŇOVÉ SVORKY A KONCOVÉ DOSKY TLS.2 TLD.2 TDE.2 POPIS ROZMERY BALENIE HMOTNOSŤ TYP OBJ. ČÍSLO Trojúrovňová svorka 2,5 mm 2, 3xbéžová/0,2 4 mm 2 6,2x62,5x ,012 TLS.2 IK Trojúrovňová svorka 2,5 mm 2, 0,2 4 mm 2 6,2x85x ,018 TLD.2 IK Trojúrovňová svorka 2,5 mm 2 2xbéžová+žl./zel./0,2 4 mm 2 6,2x82,5x ,018 TDE.2 IK Koncová doska pre IK ,5x62,5x ,002 TLS/PT IK Koncová doska pre IK IK ,5x85x ,002 TLD+TDE/PT IK

9 W ŠPECIÁLNE SVORKY W PREHĽAD TYPOV A PRÍSLUŠENSTVA, TECHNICKÉ ÚDAJE Oranžová CBD4 Zárezová svorka Rozpojovacia Poistková svorka Meracia svorka Meracia svorka Typ CBD.4 NCS MPS.4 SFR.4 SCB.6/CD SCB.6 Veľkosť svorky Veľkosť svorky (mm 2 ) 0,5-6 0,5-1,5 0,2-4 0,2-4 0,5-6 0,5-6 Pevný vodič max. (mm 2 ) Lankový vodič max. (mm 2 ) Flexibilný vodič max. (mm 2 ) 6 1, Flexibilný vodič s dutinkou max. (mm 2 ) Odizolovaná časť (mm) Šírka svorkového modulu (mm) 6,5 6, Rozmery (VxŠxH) (mm) 44 x 6,5 x x 6,2 x x 6 x 61 52x8x52 65 x 8 x x 8 x 69 Maximálny prúd (A) 40 A 15 A 20A 6,3A 41A 41A Obj. čísla Radová svorka IK IK IK A IK IK IK Radová svorka modrá IK A Koncové dosky Koncová doska béžová - IK A IK IK IK Oddeľovacie dosky Oddeľovacia doska červená IK IK IK IK IK IK Oddeľovacia doska zelená IK IK IK IK IK IK Prepojovacie mostíky Prepojovací mostík pre 2 svorky IK IK IK Prepojovací mostík pre 10 svoriek IK IK IK Prepojovací mostík 250 mm IK Skrutky a objímky IK Koncový držiak Koncový držiak skrutkový IK IK IK IK IK IK Koncový držiak upínací IK IK IK IK IK IK Popisné štítky Popisný štítok 1-10 IK IK IK IK IK IK Popisný štítok IK IK IK IK IK IK Popisný štítok IK IK IK IK Popisný štítok IK IK IK IK Popisný štítok IK IK IK IK Popisný štítok IK IK IK IK Popisný štítok IK IK IK IK Popisný štítok IK IK IK IK Popisný štítok IK IK IK IK Popisný štítok IK IK IK IK Popisný štítok prázdny IK IK IK IK

10 W ŠPECIÁLNE SVORKY, KONCOVÉ DOSKY, MOSTÍKY MPS.4 SCB.6 SB.6/CD Rozpojovacia svorka béžová/0,2 6 mm x47x45 0,015 MPS.4 IK A Rozpojovacia svorka modrá/0,2 6 mm x47x45 0,015 MPS.4 (Ex)i IK A Koncová doska pre rozpojovaciu svorku MPS ,5x47x45 0,002 MPS.4/PT IK A Meracia svorka 0,5 10 mm 2 /0,5 10 mm x69x65 0,035 SCB.6 IK Meracia svorka so skúšobnou zvierkou / 0,5 10 mm x69x73 0,048 SCB.6/CD IK Koncová doska pre prúdovú svorku SCB ,5x69x65 0,003 SCB/6/PT IK Mostík pre 2 svorky SCB ,016 SCB.6/PO/2 IK Mostík pre 4 svorky SCB ,016 SCB.6/PO/4 IK W POISTKOVÁ SVORKA A ZÁREZOVÁ SVORKA POPIS ROZMERY BALENIE HMOTNOSŤ TYP OBJ. ČÍSLO Poistková svorka béžová/0,2 6 mm 2 8x52x ,016 SFR.4 IK Koncová doska pre SFR.4 béžová 1,5x52x ,002 SFR/PT IK Zárezová svorka 6,2x48x ,015 NCS IK W ORANŽOVÁ SVORKA Oranžová svorka / 0,5 6 mm ,5x44x52 0,013 CBD.4 or IK

11 W VÝKONOVÉ SVORKY Typ GPM: puzdro svoriek vyrobené z polyamidu spĺňa požiadavky UL94V-0 (5V) pracovná teplota: C farba RAL 1001 Typ CDA: puzdro svoriek vyrobené z melamínu spĺňa požiadavky UL94V-0 (5V) certifikované podľa CESI 02 ATEX 163 U Ex e (pre typy CDA) pracovná teplota: C farba RAL 1001 W PREHĽAD TYPOV A PRÍSLUŠENSTVA, TECHNICKÉ ÚDAJE Typ GPM.150/BC CDA.120/CC CDA.185/CC Veľkosť svorky Veľkosť svorky (mm 2 ) Pevný vodič max. (mm 2 ) Lankový vodič max. (mm 2 ) Flexibilný vodič max. (mm 2 ) Flexibilný vodič s dutinkou max. (mm 2 ) Odizolovaná časť (mm) Šírka svorkového modulu (mm) Rozmery (VxŠxH) (mm) 170 x 42 x x 32 x x 38 x 117 Uťahovací moment min/nominálny (Nm) 10 / 15 4 / 10 - / 14 Menovité napätie / prúd (podľa STN EN ) 1000 V / 353 A 800 V / 269 A 800 V / 353 A Menovité impulzné napätie / stupeň znečistenia 12 kv / 3 8 kv / 3 8 kv / 3 Obj. čísla Svorka výkonová IK IK IK Koncové dosky Koncová doska béžová svorka uzavretá IK IK Oddeľovacie dosky Oddeľovacia doska červená Oddeľovacia doska zelená Prepojovacie mostíky Prepojovací mostík 250mm a skrutky a objímky Koncový držiak Koncový držiak skrutkový IK IK IK Koncový držiak upínací Popisné štítky Popisný štítok Popisný štítok Popisný štítok Popisný štítok Popisný štítok Popisný štítok Popisný štítok Popisný štítok Popisný štítok Popisný štítok Popisný štítok prázdny

12 W VÝKONOVÉ SVORKY A KONCOVÉ DOSKY GPM.150 CDA POPIS ROZMERY BALENIE HMOTNOSŤ TYP OBJ. ČÍSLO Pre kábel mm 2 a káblové oko M10 42x141x ,622 GPM.150/BC IK Pre kábel mm 2 kábel/zbernica 32x101x ,535 CDA. 120/CC IK Pre kábel mm 2 kábel/zbernica 38x117x ,860 CDA/185/CC IK Koncová doska pre IK x101x ,052 CDA 120/PT IK Koncová doska pre IK x117x ,088 CDA 185/PT IK W PRÍSLUŠENTSVO W KONCOVÉ DRŽIAKY Na ukončenie radu svoriek a zabránenie ich zosunutiu Skrutkový, na DIN lištu TS ,5x32x45 0,005 BT/3 IK Bezskrutkový, na DIN lištu TS x41x48 0,012 BTU IK Bezskrutkový, na lištu G x36x26 0,006 BT/DIN/PO IK Skrutkový kovový, na lištu G x32x60 0,100 CDA/BT IK

13 W POPISNÉ ŠTÍTKY SNZ Najmenšie objednateľné množstvo je 1ks ( napr. 1ks = 10 štítkov potlačou 1,2,3,4,5,6,7,8,9,10 ) POPIS BALENIE TYP OBJ. ČÍSLO PRE CBD.2, TEO.2, DAS.4 Štítok číselný SNZ/5/10 IK Štítok číselný SNZ/5/11 IK Štítok číselný SNZ/5/21 IK Štítok číselný SNZ/5/31 IK Štítok číselný SNZ/5/41 IK Štítok číselný SNZ/5/51 IK Štítok číselný SNZ/5/61 IK Štítok číselný SNZ/5/71 IK Štítok číselný SNZ/5/81 IK Štítok číselný SNZ/5/91 IK Popisný štítok prázdny 60 SNZ/5/00 IK PRE CBD.4, TEO.4, CBD.4 (ORANŽ) Štítok číselný SNZ/65/10 IK Štítok číselný SNZ/65/11 IK Štítok číselný SNZ/65/21 IK Štítok číselný SNZ/65/31 IK Štítok číselný SNZ/65/41 IK Štítok číselný SNZ/65/51 IK Štítok číselný SNZ/65/61 IK Štítok číselný SNZ/65/71 IK Štítok číselný SNZ/65/81 IK Štítok číselný SNZ/65/91 IK Popisný štítok prázdny 60 SNZ/65/00 IK PRE CBD.6, TE.6 Štítok číselný SNZ/8/10 IK Štítok číselný SNZ/8/11 IK Štítok číselný SNZ/8/21 IK Štítok číselný SNZ/8/31 IK Štítok číselný SNZ/8/41 IK Štítok číselný SNZ/8/51 IK Štítok číselný SNZ/8/61 IK Štítok číselný SNZ/8/71 IK Štítok číselný SNZ/8/81 IK Štítok číselný SNZ/8/91 IK Popisný štítok prázdny 60 SNZ/8/00 IK PRE CBD.10-70, TE.10, TE.16, TE.50 Štítok číselný SNZ/10/10 IK Štítok číselný SNZ/10/11 IK Štítok číselný SNZ/10/21 IK Štítok číselný SNZ/10/31 IK Štítok číselný SNZ/10/41 IK Štítok číselný SNZ/10/51 IK Štítok číselný SNZ/10/61 IK Štítok číselný SNZ/10/71 IK Štítok číselný SNZ/10/101 IK Štítok číselný SNZ/10/91 IK Popisný štítok prázdny 60 SNZ/10/00 IK

14 W POPISNÉ ŠTÍTKY CNU Najmenšie objednateľné množstvo je 1 ks (napr. 1ks = 50 štítkov s potlačou od 1 do 50) Vhodné pre svorky: CBD.2-70, TEO.2, TEO.4, TE.6-50, DAS.4, TLS.2, TLD.2, TDE.2, HMM.2-6, HMM.2/2+2, HMD.2N, HTE.2-6, MPS.4, SFR.4, SCB.6/CD, SCB.6, oranž. CBD.4, GPM POPIS BALENIE TYP OBJ. ČÍSLO Štítok číselný 1-50 CNU/8/001 IK Štítok číselný CNU/8/051 IK Štítok číselný CNU/8/101 IK Štítok číselný CNU/8/151 IK Štítok číselný CNU/8/201 IK Štítok číselný CNU/8/251 IK Štítok číselný CNU/8/301 IK Štítok číselný CNU/8/351 IK Štítok číselný CNU/8/401 IK Štítok číselný CNU/8/415 IK Štítok číselný CNU/8/501 IK Štítok číselný CNU/8/551 IK Štítok číselný CNU/8/601 IK Štítok číselný CNU/8/651 IK Štítok číselný CNU/8/701 IK Štítok číselný CNU/8/751 IK Štítok číselný CNU/8/801 IK Štítok číselný CNU/8/851 IK Štítok číselný CNU/8/901 IK Štítok číselný CNU/8/951 IK Štítok "L1" (10x10 = 100 ks) 5 CNU/8/L1 IK Štítok "L2" (10x10 = 100 ks) 5 CNU/8/L2 IK Štítok "L3 (10x10 = 100 ks) 5 CNU/8/L3 IK Štítok 4xABC veľký 5 CNU/8/011 IK W POPISNÉ ŠTÍTKY CSC Najmenšie objednateľné množstvo je 100 ks Pre zvislé popisovanie svoriek Vhodné pre svorky: CBD.2-70, TEO.2, TEO.4, TE.6-50, DAS.4, TLS.2, TLD.2, TDE.2, HMM.2-6, HMM.2/2+2, HMD.2N, HTE.2-6, MPS.4, SFR.4, SCB.6/CD, SCB.6, oranž. CBD.4, GPM, CDA, NCS POPIS BALENIE TYP OBJ. ČÍSLO Štítok "0" (100 ks) 5 CSC/00 IK Štítok "1" (100 ks) 5 CSC/11 IK Štítok "2" (100 ks) 5 CSC/22 IK Štítok "3" (100 ks) 5 CSC/33 IK Štítok "4" (100 ks) 5 CSC/44 IK Štítok "5" (100 ks) 5 CSC/55 IK Štítok "6" (100 ks) 5 CSC/66 IK Štítok "7" (100 ks) 5 CSC/77 IK Štítok "8" (100 ks) 5 CSC/88 IK Štítok "9" (100 ks) 5 CSC/99 IK Štítok "0-9" (100 ks) 5 CSC/09 IK Štítok "L" (100 ks) 5 CSC/LL IK Štítok "N" (100 ks) 5 CSC/NN IK Štítok "X" (100 ks) 5 CSC/XX IK Štítok prázdny (100 ks) 5 CSC IK

15 W BLOKOVACIE DOSKY Vyrobené z polyamidu červenej farby Pre zabezpečenie izolačnej vzdialenosti medzi prepojovacími mostíkmi POPIS BALENIE ROZMERY TYP OBJ. ČÍSLO Červená pre CBD ,5x24x31 DFM/600 IK Červená pre CBD ,5x28x32 DFM/700 IK W ODDEĽOVACIE DOSKY Vyrobené z polyamidu bielej, červenej, zelenej farby Pre optické oddelenie skupín svoriek a vytvorenie izolačnej bariéry medzi svorkami POPIS BALENIE ROZMERY TYP OBJ. ČÍSLO PRE CBD.2, TEO.2, HMM.4-6, HTE.2-6 Biela 2,5 mm x 52 x 51 DFU/1 IK Červená 2,5 mm x 52 x 51 DFU/1 IK Zelená 2,5 mm x 52 x 51 DFU/1 IK PRE CBD.4-16, TEO.4, TE.6, TE.10, TE.16 Biela 4-16 mm x 52 x 62 DFU/4 IK Červená 4-16 mm x 52 x 62 DFU/4 IK Zelená 4-16 mm x 52 x 62 DFU/4 IK PRE CBD.35, CBD.50, TE.50 Biela mm x 62 x 58 DFU/5 IK Červená mm x 62 x 58 DFU/5 IK Zelená mm x 62 x 58 DFU/5 IK PRE CBD.70, TE.70, SCB.6/CD, SCB.6, HMD.2N Biela 70 mm x 72 x 74 DFU/6 IK Červená 70 mm x 72 x 74 DFU/6 IK Zelená 70 mm x 72 x 74 DFU/6 IK

16 W PREPOJOVACIE MOSTÍKY PRE DVE SVORKY Zostava sa skladá z 2 skrutiek, 2 objímok, 1 mostíka s dvomi otvormi POPIS BALENIE HMOTNOSŤ TYP OBJ. ČÍSLO Pre svorky typu CBD2 25 0,002 POF/21 IK Pre svorky typu CBD4 25 0,003 POF/42 IK Pre svorky typu CBD6 25 0,004 POF/83 IK Pre svorky typu CBD ,005 POF/04 IK Pre svorky typu CBD ,006 POF/44 IK Pre svorky typu CBD ,012 POF/06 IK Pre svorky typu CBD ,020 POF/07 IK Pre svorky typu CBD ,022 POF/08 IK W PREPOJOVACIE MOSTÍKY 250MM Jednoduché prepojenie väčšieho počtu svoriek POPIS BALENIE HMOTNOSŤ TYP OBJ. ČÍSLO MOSTÍKY S OTVORMI Pre svorky typu CBD2 8 0,004 PMP/01 IK Pre svorky typu CBD4 8 0,006 PMP/42 IK Pre svorky typu CBD6 8 0,010 PMP/13 IK Pre svorky typu CBD10 8 0,015 PMP/04 IK Pre svorky typu CBD16 8 0,018 PMP/05 IK Pre svorky typu CBD35A 8 0,029 PMP/06 IK Pre svorky typu CBD50 8 0,055 PMP/07 IK Pre svorky typu CBD70 8 0,054 PMP/08 IK Pre svorky typu SCB4, TLS2, TLD2 a TDE2 8 0,008 PMP/02 IK SKRUTKY A OBJÍMKY Pre svorky typu CBD2 25 0,001 CPM/21 IK Pre svorky typu CBD4 25 0,001 CPM/12 IK Pre svorky typu CBD6 25 0,002 CMP/83 IK Pre svorky typu CBD ,002 CPM/03 IK Pre svorky typu CBD ,002 CPM/44 IK Pre svorky typu CBD ,005 CPM/06 IK Pre svorky typu CBD ,006 CPM/07 IK Pre svorky typu CBD ,008 CPM/08 IK Pre svorky typu DAS4 25 0,001 CPM/01 IK

17 W PREPOJOVACIE MOSTÍKY PRE DESAŤ SVORIEK Jednoduché prepojenie väčšieho počtu svoriek POPIS BALENIE HMOTNOSŤ TYP OBJ. ČÍSLO Pre svorky typu 10xCBD ,011 PM 20/10 IK Pre svorky typu 10xCBD ,016 PM 40/10 IK Pre svorky typu 10xCBD ,023 PM 60/10 IK Pre svorky typu 10xTLS 2/TLD ,011 PM 30/10 IK Pre svorky typu 10xCBD ,011 PM 20/10 IK W PREPOJOVACIE MOSTÍKY ROZPOJITEĽNÉ Pre jednoduché odpájanie svoriek POPIS BALENIE HMOTNOSŤ TYP OBJ. ČÍSLO Pre svorky typu CBD2 25 0,003 POS/11 IK Pre svorky typu CBD4 25 0,004 POS/42 IK Pre svorky typu CBD ,012 POS/44 IK W SKÚŠOBNÉ HROTY A ZDIERKY Pre meracie a skúšobné obvody Skúšobná zdierka pre CBD4 50 2,35 0,002 PSD/A IK Skúšobná zderka pre CBD6 50 2,35 0,004 PSD/N IK Skúšobná zdierka pre CBD ,05 0,006 PSD/B IK Skúšobná zdierka pre CBD ,05 0,00 PSD/C IK Skúšobný hrot pre HMM2-6 a CBD ,35 0,001 SDD/1 IK

18 W MONTÁŽNE STRMENE Vyrobené z pozinkovaného plechu ACI21314 ACI Montážny strmeň pre šikmú montáž M x49x80 0,025 ACI IK Montážny strmeň, výška 20 mm 20 20x20x80 0,015 ACI IK Montážny strmeň, výška 30 mm 20 20x30x80 0,020 ACI IK Montážny strmeň, výška 50 mm 20 20x50x80 0,025 ACI IK Montážny strmeň, výška 90 mm 20 20x90x80 0,030 ACI IK W POPISOVACIE PERÁ Pre rôzne povrchy: kameň, drevo, sklo, plast S integrovanou gumou Vodotesné a odolné UV žiareniu POPIS BALENIE HMOTNOSŤ TYP OBJ. ČÍSLO Červené 10 0,008 CB/CTL IK Čierne 10 0,008 CB/CTL IK W POPISNÝ PANEL Pre ľubovoľné popisovanie svoriek Popisný panel, držiak štítkov 10 53x19 0,020 TIM 02 IK

19 W BEZSKRUTKOVÉ SVORKY Materiál puzdra: Polyamid PA-66 farba šedá (RAL7042) štandard alebo modrá (RAL1015) - použitie v (EX)i prostredí Spĺňa požiadavky STN EN Samozhášavé, stupeň V0, podľa UL94 Prevádzková teplota: -40 C až +80 C pre polyamid Neobsahuje azbest, kadmium, fosfor a halogény W PREHĽAD TYPOV A PRÍSLUŠENSTVA, TECHNICKÉ ÚDAJE Typ HMM.2 HMM.4 HMM.6 HMM.2 HMD.2N HTE.2 HTE.4 HTE.6 Veľkosť svorky Veľkosť svorky 0,2-2,5 0,2-4 0,2-6 0,2-2,5 0,2-2,5 0,2-2,5 0,2-4 0,2-6 Pevný vodič max , Lankový vodič max , Flexibilný vodič max. 2, ,5 2,5 2,5 4 6 Flexibilný vodič s dutinkou max Odizolovaná časť (mm) Šírka svorkového modulu (mm) 5,2 6,2 8,2 5,2 5,2 6,2 8,2 Rozmery (VxŠxH) (mm) 50 x 5,2 x x 6,2 x x 8,2 x x 5,2 x x 5,2 x x 6,2 x x 8,2 x 44 Maximálny prúd (A) 24 A 32 A 41 A Obj. čísla Radová svorka béžová IK A IK IK IK A IK A Radová svorka modrá IK A IK IK IK IK IK Koncové dosky Koncová doska béžová IK A IK IK IK A IK A - - IK Koncová doska modrá IK A IK Koncová doska žltá/zelená Prepojovacie mostíky Prepojovací mostík 2-násobný IK A IK IK A IK A Prepojovací mostík 47-násobný IK IK IK Koncový držiak Koncový držiak skrutkový IK IK IK IK IK IK IK IK Koncový držiak upínací IK IK IK IK IK IK IK IK Popisné štítky Popisný štítok 1-10 IK IK IK IK IK IK IK IK Popisný štítok IK IK IK IK IK IK IK IK Popisný štítok IK IK IK IK IK IK IK IK Popisný štítok IK IK IK IK IK IK IK IK Popisný štítok IK IK IK IK IK IK IK IK Popisný štítok IK IK IK IK IK IK IK IK Popisný štítok IK IK IK IK IK IK IK IK Popisný štítok IK IK IK IK IK IK IK IK Popisný štítok IK IK IK IK IK IK IK IK Popisný štítok IK IK IK IK IK IK IK IK Popisný štítok prázdny IK IK IK IK IK IK IK IK

20 W BEZSKRUTKOVÉ SVORKY FÁZOVÉ A NULOVÉ HMM.2 HMM.2 / 2+2 HMM.4 HMM.2N Šedá, 0,2 4 mm ,2x50x37 0,009 HMM.2 IK C Šedá, 0,2 6 mm ,2x58x41 0,010 HMM.4 IK C Šedá, 0,5-6 mm ,2x62x44 0,020 HMM.6 IK C Modrá, 0,2 4 mm ,2x50x37 0,009 HMM.2 (EX)i IK A Modrá, 0,2 6 mm ,2x58x41 0,010 HMM.4 (EX)i IK Modrá, 0,2-10 mm ,2x62x44 0,020 HMM.6 (Ex)i IK Dvojúrovňová svorka, šedá, 0,2 4 mm ,2x91x48,5 0,016 HMD.2N IK C Dvojitá svorka 2 vstupy + 2 výstupy, šedá, 0,2 4 mm ,2x82x37 0,014 HMM.2/2+2 IK C Béžová farba na požiadanie. W BEZSKRUTKOVÉ SVORKY ZEMNIACE HTE.2 HTE.4 HTE.6 Žltozelená 0,2-2,5 mm ,2x50x37 0,009 HTE.2 IK Žltozelená 0,2-4 mm ,2x58x41 0,010 HTE.4 IK Žltozelená 0,2-6 mm ,2x62x44 0,020 HTE.6 IK W KONCOVÉ DOSKY Šedá, pre 2, mm ,5x50x37 0,002 HM.2/PT IK C Šedá, pre 4 mm ,5x58x41 0,002 HM.4/PT IK C Šedá, pre 6 mm ,5x62x44 0,003 HM321GR IK C Modrá, pre 2,5 mm ,5x50x37 0,002 HM.2/PT (EX) i IK A Modrá, pre 4 mm ,5x58x41 0,002 HM.4/PT (EX) i IK Šedá pre dvojúrovňovú svorku 25 1,5x73x25 0,002 HMD.1/PT IK C Šedá pre dvojitou svorku 25 1,5x82x34 0,003 HMMD.2/2x2 IK C 20

21 W PRÍSLUŠENSTVO PRE BEZSKRUTKOVÉ SVORKY W POPISNÉ ŠTÍTKY SHZ Najmenšie objednateľné množstvo je 1ks (napr. 1ks = štítky s potlačou od 1 do 10) POPIS BALENIE HMOTNOSŤ TYP OBJ. ČÍSLO Popisovacie štítky prázdne pre HMM ,001 SHZ/2/00 IK Popisovacie štítky 1-10 pre HMM ,001 SHZ/2/10 IK Popisovacie štítky pre HMM ,001 SHZ/2/11 IK Popisovacie štítky pre HMM ,001 SHZ/2/21 IK Popisovacie štítky pre HMM ,001 SHZ/2/31 IK Popisovacie štítky pre HMM ,001 SHZ/2/41 IK Popisovacie štítky prázdne pre HMM ,001 SHZ/4/00 IK Popisovacie štítky 1-10 pre HMM ,001 SHZ/4/10 IK Popisovacie štítky pre HMM ,001 SHZ/4/11 IK Popisovacie štítky pre HMM ,001 SHZ/4/21 IK W PREPOJOVACIE MOSTÍKY Pre paralelné prepojenie dvoch alebo viacerých bezskrutkových svoriek POPIS BALENIE TYP OBJ. ČÍSLO Prepojovací mostík pre HMM.4, 2-pólový 25 PTC/05/02 IK Prepojovací mostík pre HMM.2, 2-pólový 25 PTC/03/02 IK A Prepojovací mostík pre HMM.2, 47-pólový 8 PTC/03/00 IK

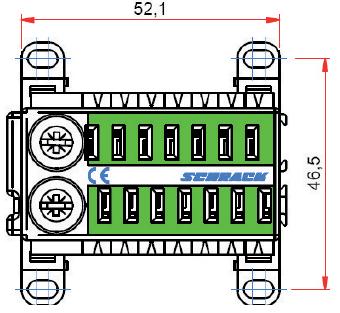

22 w SVORKOVNICE N, PE A N/PE S BEZSKRUTKOVÝMI VÝVODMI w SCHRACK INFO Prívodné svorky sú skrutkové a vývodné svorky bezskrutkové Svorkovnice sa dajú jednoducho spájať Montáž na lištu DIN alebo na panel w TECHNICKÉ ÚDAJE Materiály: Svorky: mosadz Teleso: PA66-V0 sivé RAL 7035 Kryt: PA66-V0 sivé RAL 7035 Koncový uzáver: PA66-V0 sivé RAL 7035 Držiak svoriek: Príložka konzoly: Nastavovacia skrutka s drážkou Tepelná odolnosť: Elektrické vlastnosti: Max. prúd: Stupeň krytia: Izolačné napätie (CTI): E-Cu58 holý pružinová oceľ oceľ Zn8μm cb HDT B ISO179 = 200 C UL94-V0/1,5 Normy: STN EN :2004, STN EN :2004, Upevnenie: Mechanické vlastnosti: Max. uťahovací moment svoriek Rozmery (hxšxv) Hmotnosť: Prierezy svoriek: Skrutkové svorky (2x): 80A IP20 600V STN EN :2004, STN EN :2000, na DIN lištu (horizontálne alebo vertikálne), na panel 2,5Nm 53,5 x 59 x 23,8mm 45 g Pevný vodič (H07V-U) 1,5-25 mm 2 Lankový vodič (H07V-R) 1,5-25 mm 2 Jemný vodič s dutinkou (H07V-K) 1,5-16 mm 2 Zásuvné svorky (14x): Pevný vodič (H05V-U, H07V-U) 0,5-6 mm 2 Lankový vodič (H07V-R) 0,5-6 mm 2 Jemný vodič s/bez dutinky (H05V-K, H07V-K) 0,5-4 mm 2 Svorkovnica N, modrá, 2x25 mm 2, 14x6 mm ,5x59x23,8 0,044 KS741 N IK Svorkovnica PE, modrá, 2x25 mm 2 14x6 mm ,5x59x23,8 0,044 KS7141 PE IK Svorkovnica NPE, modrá-zelená, 2x1x25 mm 2, 2x7x6 mm ,5x59x23,8 0,044 KS7141 NPE IK Svorkovnica šedá, 2x25 mm 2, 14x6 mm ,5x59x23,8 0,044 KS7141 IK

23 W NULOVÉ SVORKOVNICOVÉ LIŠTY Nulové svorkovnicové lišty dĺžky cca. 1m K lištám je možné objednať držiaky líšt Pomocné svorky w TECHNICKÉ ÚDAJE Typy / Obj. č. IK IK IK Normy STN EN , STN EN Menovité napätie 240/415V AC 240/415V AC 240/415V AC Menovitý prúd 40 A 63 A 125 A Prierez lišty 8 x 8 mm 8 x 10 mm 9 x 15 Rozsah svoriek 1,5-10 mm 2 1,5-16 mm 2 2,5-25 mm 2 Stupeň znečistenia Počet otvorov (svoriek) Vzdialenosť medzi svorkami 6,0 mm 7,0 mm 8,0 mm Priemer otvoru svorky 4,5 mm 5,5 mm 6,0 mm Svorky skrutkové skrutkové skrutkové Skrutka svorky M4 x 8mm M5 x 10mm M5 x 10mm Uťahovací moment 1,2 Nm 2 Nm 2,5 Nm Materiál skrutky svorky oceľ, upravená Zn4 DS, bez Cr(VI) oceľ, upravená Zn4 DS, bez Cr(VI) oceľ, upravená Zn4 DS, bez Cr(VI) Materiál svorkovnice mosadz, CuZn39Pb3 mosadz, CuZn39Pb3 mosadz, CuZn39Pb3 Dĺžka 997 mm 996 mm 1000 mm Hmotnosť 0,463 kg 0,678 kg 1,000 kg SVORKOVNICOVÉ LIŠTY N Svorkovnica N, 10 mm x1000x8 0,463 NLS 10 IK Svorkovnica N, 16 mm x1000x8 0,678 NLS 16 IK Svorkovnica N, 25 mm ,5x1000x10 1,000 NLS 25 IK DRŽIAKY LÍŠT Držiak pre lištu10/16 mm 2, do 110 C 50 42x10x34 0,006 NT 10 IK Držiak pre lištu 25 mm 2, do 110 C 40 45x10x53 0,008 NT 25 IL Držiak pre lištu 10/16/25 mm 2 štvorúrovňový, závit M5, do 110 C 5 73x23x132 0,030 IT4LKS IK Kryt pre IK x1000x12 0,460 IT4LKS/141 IK POMOCNÉ SVORKY Pomocná svorka 6-25 mm 2 5 8x8x18 0,010 ZK25 IK Pomocná svorka 6-25 mm 2 5 3x9x19 0,010 ZK25ST IK

24 W ROZDEĽOVACIE SVORKOVNICE Montáž na DIN lištu alebo na panel Stupeň krytia IP20 Jedno- a štvorpólové svorkovnice Jednopólové 80 A až do 400 A Štvorpólové od 80 do 160 A 1-pólová 80 A, prívod 1x6-16 mm 2 / vývod 4x6 mm 2 + 2x16 mm x27x47 0, IKB pólová 125 A, prívod 1x10-35 mm 2 / vývod 6x16 mm x27x46 0, IKB pólová 160 A, prívod 1x10-70 mm 2 / vývod 6x16 mm x35x49 0, IKB pólová 250 A, prívod mm 2 / vývod 2x35 + 5x16 + 4x10 mm x45x49 0, IKB pólová 400 A, prívod mm 2 / vývod 2x35 + 5x16 + 4x10 mm x45x49 0, IKB pólová 80 A, prívod 4x16 mm 2 / vývod 8x10 mm x80x48 0, IKB pólová 100 A, prívod 4x35 mm 2 / vývod 5x6 + 2x10 (fáza) + 6x10 + 4x6 mm 2 (N) 10 98x75x45 0, IKB pólová 125 A, prívod 4x35 mm 2 / vývod 10x16 mm x129x48 0, IKB pólová 160 A, prívod 4x50 mm 2 / vývod 3x35 + 8x16 mm x161x50 0, IKB04050 W IZOLOVANÉ A NEIZOLOVANÉ SVORKOVNICE N A PE Montáž na lištu DIN Max. prúdové zaťaženie 63 A Izolované alebo neizolované prevedenie Prierez svorky: pevný alebo lankový do 16 mm 2 jemný s dutinkou do 10 mm 2 IZOLOVANÉ PE svorkovnica, 15 vývodov 10 22x107x13 0, IK021039I N svorkovnica, 15 vývodov 10 22x107x13 0, IK021038I PE svorkovnica, 7 vývodov 10 22x53x13 0, IK021037I N svorkovnica, 7 vývodov 10 22x53x13 0, IK021036I NEIZOLOVANÉ PE svorkovnica, 15 vývodov 10 30x104x23 0,052 K S-15 IK N svorkovnica, 15 vývodov 10 30x104x23 0,052 K N-15 IK PE svorkovnica, 7 vývodov 10 30x53x23 0,025 K S-7 IK N svorkovnica, 7 vývodov 10 30x53x23 0,025 K N-7 IK

25 W IZOLOVANÉ ODBOČOVACIE SVORKOVNICE Menovité napätie 690 V AC, 50 Hz Montáž na lištu DIN Svorky: skrutka M6 pevný a lankový vodič 2,5-25 mm 2 jemný s dutinkou 1,5-16 mm 2 Dovolená prevádzková teplota 125 C Uťahovací moment M6-3 Nm 25 mm 2 3-pól., každý pól má 4 vývod. svorky 25 mm ,6x38,3x42,6 0, SI pól., každý pól má 4 vývod. svorky 25 mm ,2x38,3x42,6 0, SI pól., každý pól má 4 vývod. svorky 25 mm ,8x38,3x42,6 0, SI pól., každý pól má 4 vývod. svorky 25 mm 2, 4. pól modrý 30 80,2x38,3x42,6 0, SI pól., každý pól má 4 vývod. svorky 25 mm 2, 4. pól modrý, 5. pól žltozelený 20 99,8x38,3x42,6 0, SI pól., každý pól má 4 vývodné svorky 25 mm 2, 4. pól modrý 30 80,2x38,3x42,6 0, SI pól., z toho 3 póly majú po 4 svorky 25 mm 2 a jeden pól 8 svoriek 25 mm 2, 4. pól modrý 20 99,8x38,3x42,6 0, SI

26 W NEIZOLOVANÉ ODBOČOVACIE SVORKOVNICE Menovité napätie 500 V AC, 50 Hz Menovité napätie 690 V AC, 50 Hz Montáž na lištu DIN, vodorovne alebo zvisle Svorky: skrutka M6 pevný a lankový vodič mm 2 jemný s dutinkou 6-16 mm 2 Svorky: skrutka M8 pevný a lankový vodič mm 2 jemný s dutinkou mm 2 Uťahovací moment M6-3 Nm, M8-4 Nm Dovolená prevádzková teplota 125 C PRÍVOD 25 mm 2 1-pólová, prívod 1x25 mm 2 / vývod 12x16 mm x56x38 0, SI pólová, prívod 1x25 mm 2 / vývod 2x16 mm x44x40 0, SI pólová, prívod 1x25 mm 2 / vývod 4x16 mm x40x50 0, SI pólová, prívod 1x25 mm 2 / vývod 6x16 mm x43,5x40 0, SI pólová, prívod 2x25 mm 2 / vývod 2x2x16 mm x40x50 0, SI pólová, prívod 2x25 mm 2 / vývod 2x4x16 mm x43,5x40 0, SI pólová, prívod 2x25 mm 2 / vývod 3x2x16 mm 2 + 1x6x16 mm x44x40 0, SI pólová, prívod 2x25 mm 2 / vývod 3x4x16 mm 2 + 1x6x16 mm x44x40 0, SI pólová, prívod 2x25 mm 2 / vývod 3x4x16 mm 2 + 1x12x16 mm x44x40 0, SI pólová, prívod 4x25 mm 2 / vývod 4x2x16 mm x43,5x40 0, SI pólová, prívod 2x25 mm 2 / vývod 5x2x16 mm x44x40 0, SI PRÍVOD 35 mm 2 1-pólová, prívod 2x35 mm 2 / vývod 1x2x25 mm x44x44 0, SI pólová, prívod 2x35 mm 2 / vývod 1x2x25 mm x44x44 0, SI pólová, prívod 2x35 mm 2 / vývod 1x4x25 mm x44x44 0, SI polová, prívod 2x35 mm 2 / vývod 2x2x25 mm x44x44 0, SI pólová, prívod 2x35 mm 2 / vývod 2x4x25 mm x44x44 0, SI pólová, prívod 2x35 mm 2 / vývod 3x2x25 mm x6x25 mm x60x46 0, SI pólová, prívod 2x35 mm 2 / vývod 4x2x25 mm x60x46 0, SI pólová, prívod 2x35 mm 2 / vývod 4x2x35 mm x60x46 0, SI pólová, prívod 2x35 mm 2 / vývod 5x2x25 mm x60x46 0, SI PRÍVOD 70 mm 2 1-pólová, vývod 1x 2x50 mm x65x70 0, SI pólová, vývod 1x4x50 mm x65x70 0, SI pólová, vývod 1x2x50 mm 2 (clip) 10 67x65x70 0, SI pólová, vývod 1x4x50 mm 2 (clip) 10 67x65x70 0, SI PRÍVOD 150 mm 2 1-pólová, prívod 1x150 mm 2 / vývod 4x50 mm x85x SI KRYT Kryt pre odbočovacie svorkovnice x40x5 0, SI
