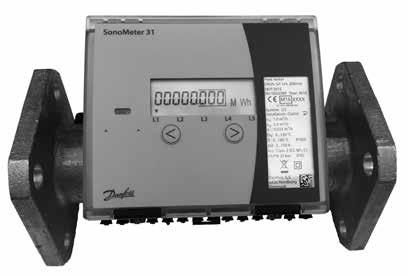

1 SonoMeter 31 Merače energií Popis Osvedčenie o typovej skúške MID č.: LT-1621-MI SonoMeter 31 od spoločnosti Danfoss je rad ultrazvukových kompaktných meračov energií, ktoré slúžia na meranie spotreby energie vo vykurovacích aplikáciách a aplikáciách chladenia pre potreby fakturácie. Merače sú navrhnuté na diaľkové odčítanie (AMR). Merače energie SonoMeter 31 sa skladajú z ultrazvukového prietokomera, dvojice snímačov teploty Pt500 a počítadla s integrovanými obvodmi na meranie teploty, výpočet prietoku a výpočet energie. Vlastnosti K dispozícii pri menovitých prietokoch qp 25, 40 a 60 m³/h Puzdrá pre DN65, DN80 a DN100 s prírubovými pripojeniami Schválenie MID pre ultrazvukový merač energií s dynamickým rozsahom 1 : 100 (qi : qp) v triede 2 Voliteľný dynamický rozsah 1 : 250 (qi : qp), schválenie MID v triede 2 Teplotný rozsah C Teplota pri krátkodobom preťažení až do 150 C Prevádzkový tlak na úrovni 25 bar ako štandard Pre snímače teploty s 2 až 4 vodičmi Voliteľné zmesi glykolu (bez schválenia MID) Počítadlo s triedou ochrany IP65 ako štandard Prietokomer s triedou ochrany IP65 ako štandard (IP67 pre kombinované vykurovacie aplikácie a aplikácie chladenia) Inštalácia vratného alebo prívodného potrubia, pre vertikálnu alebo horizontálnu montáž Dĺžka životnosti batérie je najmenej 10 rokov Necitlivosť voči nečistotám Diaľkový odpočet prostredníctvom prepojenej zbernice M-Bus, rádiového modulu podľa OMS na frekvencii 868 MHz, modulu Modbus RTU RS- 485, impulzného výstupu, analógového výstupu a optického rozhrania Štandardne dva impulzné vstupy (pasívny alebo aktívny) Špeciálny variant na meranie pomocou 2 prietokomerov, 2 snímačov tlaku a 3 snímačov teploty VD.SH.V1.29 Danfoss DHS-SMCT/PL

2 Objednávanie Použitie merača energií Menovitý prietok, veľkosť a typ pripojenia Komunikačný modul Jednotka energie Montáž Napájanie Prevádzkový tlak Obj. číslo Vykurovanie Príruba DN 65/qp 25 m³/h/300 mm Zbernica M-Bus MWh (2 čísl.) Spiatočka batéria 3,6V DC 25 bar 187F3300 Vykurovanie Príruba DN 65/qp 25 m³/h/300 mm OMS 868,95 MWh (2 čísl.) Spiatočka batéria 3,6 V DC 25 bar 187F3301 Vykurovanie Príruba DN 65/qp 25 m³/h/300 mm Zbernica M-Bus MWh (2 čísl.) Spiatočka elektr. sieť 230 V ~ 25 bar 187F3302 Vykurovanie Príruba DN 65/qp 25 m³/h/300 mm OMS 868,95 MWh (2 čísl.) Spiatočka elektr. sieť 230 V ~ 25 bar 187F3303 Vykurovanie/chladenie Príruba DN 65/qp 25 m³/h/300 mm Zbernica M-Bus MWh (2 čísl.) Spiatočka batéria 3,6 V DC 25 bar 187F3304 Vykurovanie/chladenie Príruba DN 65/qp 25 m³/h/300 mm OMS 868,95 MWh (2 čísl.) Spiatočka batéria 3,6 V DC 25 bar 187F3305 Vykurovanie/chladenie Príruba DN 65/qp 25 m³/h/300 mm Zbernica M-Bus MWh (2 čísl.) Spiatočka elektr. sieť 230 V ~ 25 bar 187F3306 Vykurovanie/chladenie Príruba DN 65/qp 25 m³/h/300 mm OMS 868,95 MWh (2 čísl.) Spiatočka elektr. sieť 230 V ~ 25 bar 187F3307 Vykurovanie Príruba DN 80/qp 40 m³/h/350 mm Zbernica M-Bus MWh (2 čísl.) Spiatočka batéria 3,6 V DC 25 bar 187F3308 Vykurovanie Príruba DN 80/qp 40 m³/h/350 mm OMS 868,95 MWh (2 čísl.) Spiatočka batéria 3,6 V DC 25 bar 187F3309 Vykurovanie Príruba DN 80/qp 40 m³/h/350 mm Zbernica M-Bus MWh (2 čísl.) Spiatočka elektr. sieť 230 V ~ 25 bar 187F3310 Vykurovanie Príruba DN 80/qp 40 m³/h/350 mm OMS 868,95 MWh (2 čísl.) Spiatočka elektr. sieť 230 V ~ 25 bar 187F3311 Vykurovanie/chladenie Príruba DN 80/qp 40 m³/h/350 mm Zbernica M-Bus MWh (2 čísl.) Spiatočka batéria 3,6 V DC 25 bar 187F3312 Vykurovanie/chladenie Príruba DN 80/qp 40 m³/h/350 mm OMS 868,95 MWh (2 čísl.) Spiatočka batéria 3,6 V DC 25 bar 187F3313 Vykurovanie/chladenie Príruba DN 80/qp 40 m³/h/350 mm Zbernica M-Bus MWh (2 čísl.) Spiatočka elektr. sieť 230 V ~ 25 bar 187F3314 Vykurovanie/chladenie Príruba DN 80/qp 40 m³/h/350 mm OMS 868,95 MWh (2 čísl.) Spiatočka elektr. sieť 230 V ~ 25 bar 187F3315 Vykurovanie Príruba DN 100/qp 60 m³/h/350 mm Zbernica M-Bus MWh (2 čísl.) Spiatočka batéria 3,6 V DC 25 bar 187F3316 Vykurovanie Príruba DN 100/qp 60 m³/h/350 mm OMS 868,95 MWh (2 čísl.) Spiatočka batéria 3,6 V DC 25 bar 187F3317 Vykurovanie Príruba DN 100/qp 60 m³/h/350 mm Zbernica M-Bus MWh (2 čísl.) Spiatočka elektr. sieť 230 V ~ 25 bar 187F3318 Vykurovanie Príruba DN 100/qp 60 m³/h/350 mm OMS 868,95 MWh (2 čísl.) Spiatočka elektr. sieť 230 V ~ 25 bar 187F3319 Vykurovanie/chladenie Príruba DN 100/qp 60 m³/h/350 mm Zbernica M-Bus MWh (2 čísl.) Spiatočka batéria 3,6 V DC 25 bar 187F3320 Vykurovanie/chladenie Príruba DN 100/qp 60 m³/h/350 mm OMS 868,95 MWh (2 čísl.) Spiatočka batéria 3,6 V DC 25 bar 187F3321 Vykurovanie/chladenie Príruba DN 100/qp 60 m³/h/350 mm Zbernica M-Bus MWh (2 čísl.) Spiatočka elektr. sieť 230 V ~ 25 bar 187F3322 Vykurovanie/chladenie Príruba DN 100/qp 60 m³/h/350 mm OMS 868,95 MWh (2 čísl.) Spiatočka elektr. sieť 230 V ~ 25 bar 187F3323 Dĺžka kábla snímačov teploty je 3,0 m. Dĺžka kábla medzi prietokomerom a počítadlom energie je 3,0 m. Príslušenstvo Výrobok Označenie Množstvo Obj. číslo Napájanie Batéria 3,6 V, jednosmerný prúd (D-článková) 1 ks 187F3380 Napájanie Sieťový zdroj 230 V ~ 1 ks 187F3381 Komunikačný modul Modul rozhrania M-Bus 1 ks 187F3382 Komunikačný modul Rádiový podľa OMS na frekvencii 868,95 MHz 1 ks 187F3383 Komunikačný modul Modbus RTU RS ks 187F3384 Komunikačný modul M-Bus RS ks 187F3385 Komunikačný modul M-Bus RS-485 1) 1 ks 187F3386 Komunikačný modul M-Bus, RS232 a dva impulzné výstupy 1) 1 ks 187F3387 Komunikačný modul M-Bus, RS232 a dva výstupy 4 20 ma 1) 1 ks 187F3388 Snímač teploty Pt 500/Ø 5,2 mm/kábel 1,5 m, schválenie MID 1 pár 187F3125 Snímač teploty Pt 500/Ø 5,2 mm/kábel 2 m, schválenie MID 1 pár 187F3126 Snímač teploty Pt 500/Ø 5,2 mm/kábel 3 m, schválenie MID 1 pár 187F3127 Snímač teploty Pt 500/Ø 5,2 mm/kábel 5 m, schválenie MID 1 pár 187F3390 Snímač teploty Pt 500/Ø 5,2 mm/kábel 10 m, schválenie MID 1 pár 187F3391 Puzdrá snímača Ø 5,2 mm, mosadz, dĺžka 35 mm 1 pár 087G6053 Puzdrá snímača Ø 5,2 mm, mosadz, dĺžka 52 mm 1 pár 087G6054 Puzdrá snímača Ø 5,2 mm, mosadz, dĺžka 85 mm 1 pár 087G6055 Puzdrá snímača Ø 5,2 mm, mosadz, dĺžka 120 mm 1 pár 087G6056 Puzdrá snímača Ø 5,2 mm, nerezová oceľ, dĺžka 85 mm 1 pár 087G6057 Puzdrá snímača Ø 5,2 mm, nerezová oceľ, dĺžka 120 mm 1 pár 087G6058 Puzdrá snímača Ø 5,2 mm, nerezová oceľ, dĺžka 155 mm 1 pár 087G6059 Puzdrá snímača Ø 5,2 mm, nerezová oceľ, dĺžka 210 mm 1 pár 087G6060 1) Len so sieťovým napájaním 230 V ~ 2 Danfoss DHS-SMCT/PL VD.SH.V1.29

3 Technické údaje Priemer DN65 DN80 DN100 Typ prípoja príruba Celková dĺžka, mm Objemový prietok: Menovitý, m 3 /h Maximálny, m 3 /h Štandardný min., m 3 /h 0,25 0,4 0,6 Počiatočný, m 3 /h 0,10 0,16 0,24 Max. prevádzkový tlak 25 bar Teplotný rozsah prietokomera 5 až 130 C (krátkodobé preťaženie až do 150 C) Dĺžka kábla prietokomera 3,0 m Médium Kvalita vody pre ph 7 až 9,5 Tlaková strata pri qp, mbar Cykly merania Objem každú 1 sek., energia, snímače teploty a aktualizácia displeja každých 10 sek. Snímače teploty Pt 500 ø 5,2 mm s 2-pripojovacími vodičmi Dĺžka kábla snímača teploty 3,0 m Max. teplot. rozdiel (Δθmax) 150 K Min. teplot. rozdiel (Δθmin) 3,0 K Počiatočný tepl. rozdiel (Δθ) 0,15 K Rozsah merania tepl. 0 až 180 C Napájacie napätie 3,6 V jednosmer. prúd lítiová batéria (D-článková) alebo sieťový zdroj 230 V ~ Životnosť batérie min. 10 rokov (vrátane AMR komunikácie) Schválenie EN 1434 trieda 2 Trieda okolitého prostredia EN 1434 trieda C Trieda prostredia trieda E2 + M1 Trieda ochrany Počítadlo: IP 65; Prietokomer: IP 65 (IP 67 pre merač množstva tepla a chladu) Teplota okolitého prostredia počas prevádzky Počítadlo: 5 až 55 C; Snímač prietoku: -30 až 55 C Teplota okolitého prostredia pri preprave a skladovaní 5 až 55 C Max. vlhkosť prostredia 93 % relatívna vlhkosť Displej LCD, 8-miestny Zobrazovacie jednotky MWh kwh GJ - Gcal C m 3 m 3 /h Zobrazovacie hodnoty Energia objem prietok výkon teploty Nákresy použitia Smer prúdenia Smer prúdenia Inštalácia vratného potrubia Inštalácia prívodného potrubia VD.SH.V1.29 Danfoss DHS-SMCT/PL

4 Presnosť Chyba (%) q i q p q s Presnosť merania - trieda 2 Tlaková strata 4 Danfoss DHS-SMCT/PL VD.SH.V1.29

5 Konštrukcia a činnosť Optické rozhranie Optické rozhranie je integrované do predného panelu počítadla. Je určené na odčítanie údajov prostredníctvom M-Bus protokolu. Optické rozhranie sa aktivuje stlačením ovládacieho tlačidla a vypne sa automaticky 5 minút po poslednom stlačení tlačidla alebo po dokončení prenosu údajov cez rozhranie. Rozhranie prepojenej zbernice M-Bus Merač energie má 1 slot na prídavný komunikačný modul. Interný M-Bus modul poskytuje možnosť odčítania údajov prostredníctvom M-Bus protokolu: M-Bus protokol podľa normy EN vodiče s ochranou proti prepólovaniu Elektrická izolácia Maximálne napätie 50 V jednosmer. prúd Odber prúdu: jedno zaťaženie M-Bus (1,5 ma) Primárne alebo sekundárne adresovanie Prenosová rýchlosť 300/1200/2400/4800/9600 bps (štandardne: prenosová rýchlosť 2400 Bd) Min. dĺžka životnosti batérie je 10 rokov (1 D-článková) Najrýchlejší interval odčítania pri napájaní batériou: každých 90 sekúnd (pri 9600 b/s, vnútorne chránený) Najrýchlejší interval odčítania pri sieťovom napájaní: bez obmedzení Rádiové rozhranie podľa OMS na frekvencii 868,95 MHz Tento modul dokáže poskytovať odčítanie údajov cez rádiový modul: Protokol prepojenej zbernice M-Bus podľa normy EN Kompatibilný s OMS (otvorený systém merania) Režim T1 (jednosmerný) Interval odosielania je každých 90 sekúnd (vhodné pre prechádzanie odčítaní) Modul Modbus RS-485 Modul RS-485 predstavuje protokol Modbus RTU a sériové rozhranie na komunikáciu s externými zariadeniami. Prenosová rýchlosť 1200, 2400, 4800, 9600 (štandardne), 38400, 56000, 57600, bps Napájanie Pripojenie napájania nezávislé od polarity konektory 60 a 61. Napätie V AC/DC. Maximálny príkon max. 2 W. Charakteristický napájací prúd je 50 ma. Impulzné vstupy Počet impulzných vstupov 2 Merné jednotky m 3 Hodnota impulzu konfigurovateľná pomocou ovládacích tlačidiel Min. čas impulzu 100 ms Typ impulzu IB podľa LST EN Max. frekvencia vstupných impulzov 5 Hz Max. napätie vstupných impulzov 3,6 V Zberač údajov Zberač údajov Do pamäte merača tepla sa zaznamenávajú denné, týždenné a mesačné hodnoty parametrov a chyby: Kapacita zberača údajov až 110 dní (3,5 mesiaca) pri hodinových záznamoch. až 1461 dní (36 posledných mesiacov) pri denných a mesačných záznamoch. Obdobie uchovávania meraných integrovaných parametrov aj vtedy, keď je zariadenie odpojené od napájania nie viac než 12 rokov Napájanie Napájanie (jedno z nasledujúcich v závislosti od konfigurácie merača): 1 D-článková batéria 3,6 V jedn. prúd, 19 Ah (ER 34615) lítiová batéria, životnosť najmenej 10 rokov. Sieťové napájanie 230 V ~ 50 (+/ 2) Hz. VD.SH.V1.29 Danfoss DHS-SMCT/PL

6 Popis symbolov displeja Čísla parametrov a skupín Prevádzkový režim Hodnoty Merné jednotky Skupina parametrov Zobrazenie štruktúry ponuky Zobrazené parametre Integrálne hodnoty (L1) Okamžité hodnoty parametrov (L2) Nastavené denné parametre a archívne hodnoty údajov (L3) Tlač protokolov pomocou štandardnej tlačiarne (L4) Parametre nastavení konfigurácie (L5) Režim parametrizácie (konfigurácie) (NASTAVENIE) Testovací režim (TEST) Identifikačné symboly NASTAVENIE TEST Montáž Poloha potrubia: je potrebné zamedziť polohám, pri ktorých by mohlo dochádzať k zhromažďovaniu vzduchu. Otáčanie v osi potrubia Podmienky na vstupe/výstupe Za účelom maximalizácie výkonu je potrebné, aby sa pred a za prietokomerom zaistili podmienky pre priamy prietok na vstupe aj na výstupe: 5 DN na vstupe a 3 DN na výstupe prietokomera. 5 DN 3 DN tok 6 Danfoss DHS-SMCT/PL VD.SH.V1.29

7 Rozmery Počítadlo Prietokomer zaplombovanie zaplombovanie DN 65/PN 16 DN 65/PN 25 DN80 DN100 L D H D B D otvory Snímače teploty Inštalácia Typ Priemer D (mm) Dĺžka L (mm) Ponorený (priamo) alebo v puzdre (nepriamo) Pt 500 ø 5,2 45 Puzdrá snímača Typ Mosadz Nerezová oceľ Priemer snímača (mm) ø 5,2 ø 5,2 Dĺžka L1 (mm) L (mm) VD.SH.V1.29 Danfoss DHS-SMCT/PL
