1 ΜΑΘΗΜΑ: ΗΛΕΚΤΡΟΤΕΧΝΙΑ-ΗΛΕΚΤΡΟΝΙΚΗ ΕΡΓΑΣΤΗΡΙΟ ΔΙΔΑΣΚΩΝ: ΑΡΙΣΤΕΙΔΗΣ Νικ. ΠΑΥΛΙΔΗΣ ΤΜΗΜΑ: ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ & ΒΙΟΜΗΧΑΝΙΚΟΥ ΣΧΕΔΙΑΣΜΟΥ Τ.Ε. 1

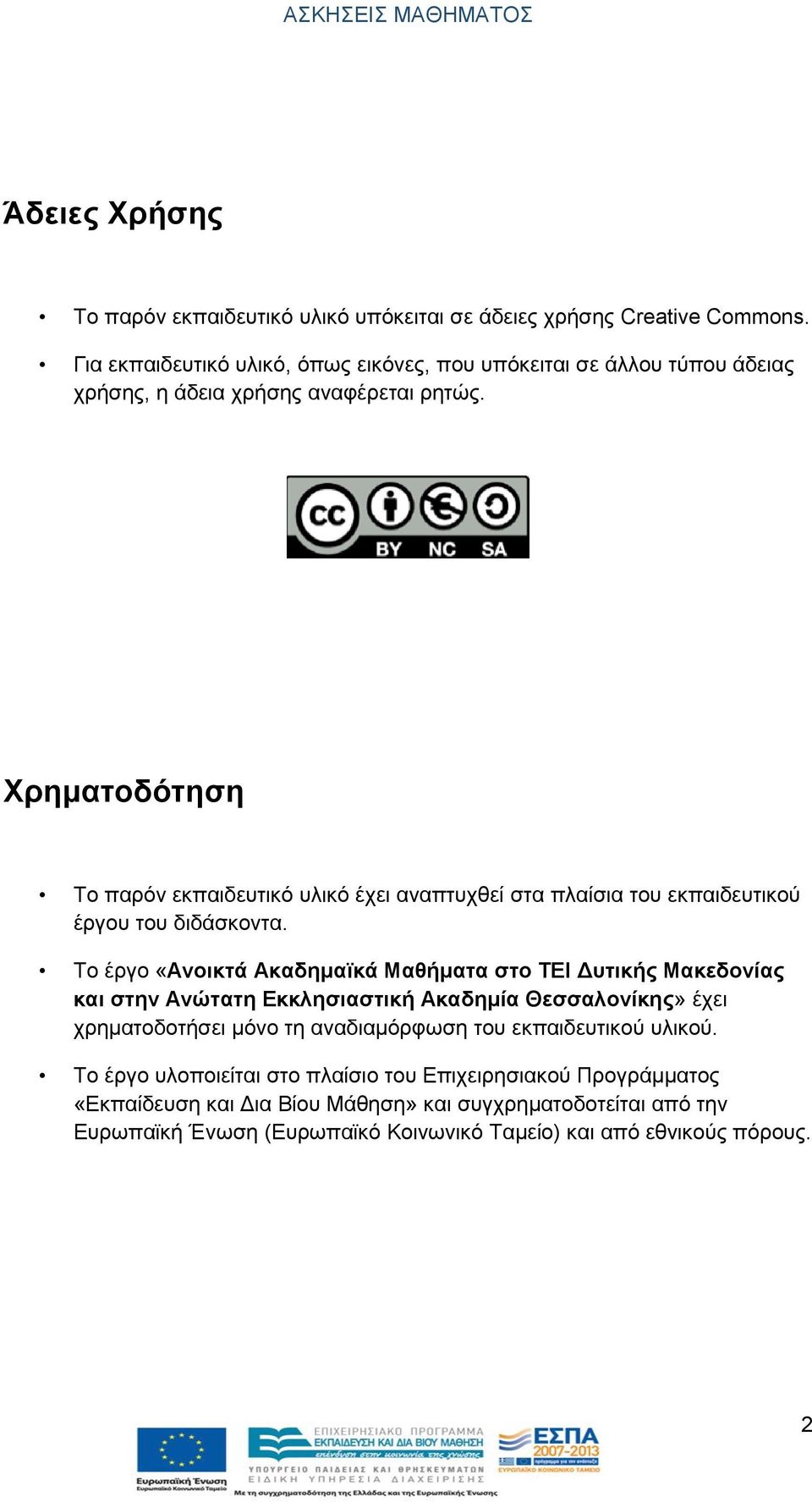

2 Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άλλου τύπου άδειας χρήσης, η άδεια χρήσης αναφέρεται ρητώς. Χρηματοδότηση Το παρόν εκπαιδευτικό υλικό έχει αναπτυχθεί στα πλαίσια του εκπαιδευτικού έργου του διδάσκοντα. Το έργο «Ανοικτά Ακαδημαϊκά Μαθήματα στο TEI Δυτικής Μακεδονίας και στην Ανώτατη Εκκλησιαστική Ακαδημία Θεσσαλονίκης» έχει χρηματοδοτήσει μόνο τη αναδιαμόρφωση του εκπαιδευτικού υλικού. Το έργο υλοποιείται στο πλαίσιο του Επιχειρησιακού Προγράμματος «Εκπαίδευση και Δια Βίου Μάθηση» και συγχρηματοδοτείται από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εθνικούς πόρους. 2

3 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ Άσκηση Άσκηση Άσκηση Άσκηση Άσκηση Άσκηση Άσκηση Άσκηση Άσκηση Άσκηση

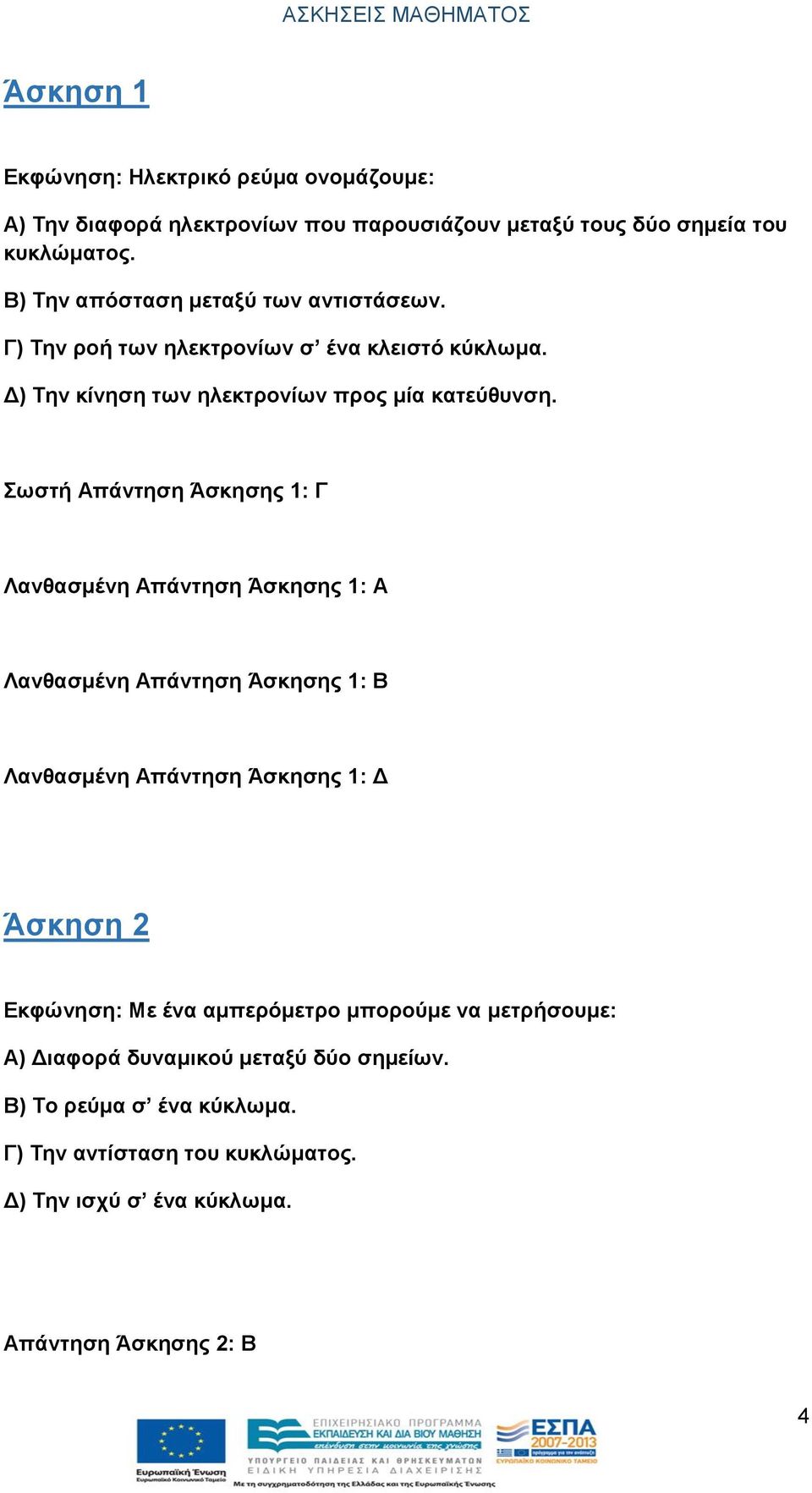

4 Άσκηση 1 Εκφώνηση: Ηλεκτρικό ρεύμα ονομάζουμε: Α) Την διαφορά ηλεκτρονίων που παρουσιάζουν μεταξύ τους δύο σημεία του κυκλώματος. Β) Την απόσταση μεταξύ των αντιστάσεων. Γ) Την ροή των ηλεκτρονίων σ ένα κλειστό κύκλωμα. Δ) Την κίνηση των ηλεκτρονίων προς μία κατεύθυνση. Σωστή Απάντηση Άσκησης 1: Γ Λανθασμένη Απάντηση Άσκησης 1: Α Λανθασμένη Απάντηση Άσκησης 1: Β Λανθασμένη Απάντηση Άσκησης 1: Δ Άσκηση 2 Εκφώνηση: Με ένα αμπερόμετρο μπορούμε να μετρήσουμε: Α) Διαφορά δυναμικού μεταξύ δύο σημείων. Β) Το ρεύμα σ ένα κύκλωμα. Γ) Την αντίσταση του κυκλώματος. Δ) Την ισχύ σ ένα κύκλωμα. Απάντηση Άσκησης 2: Β 4

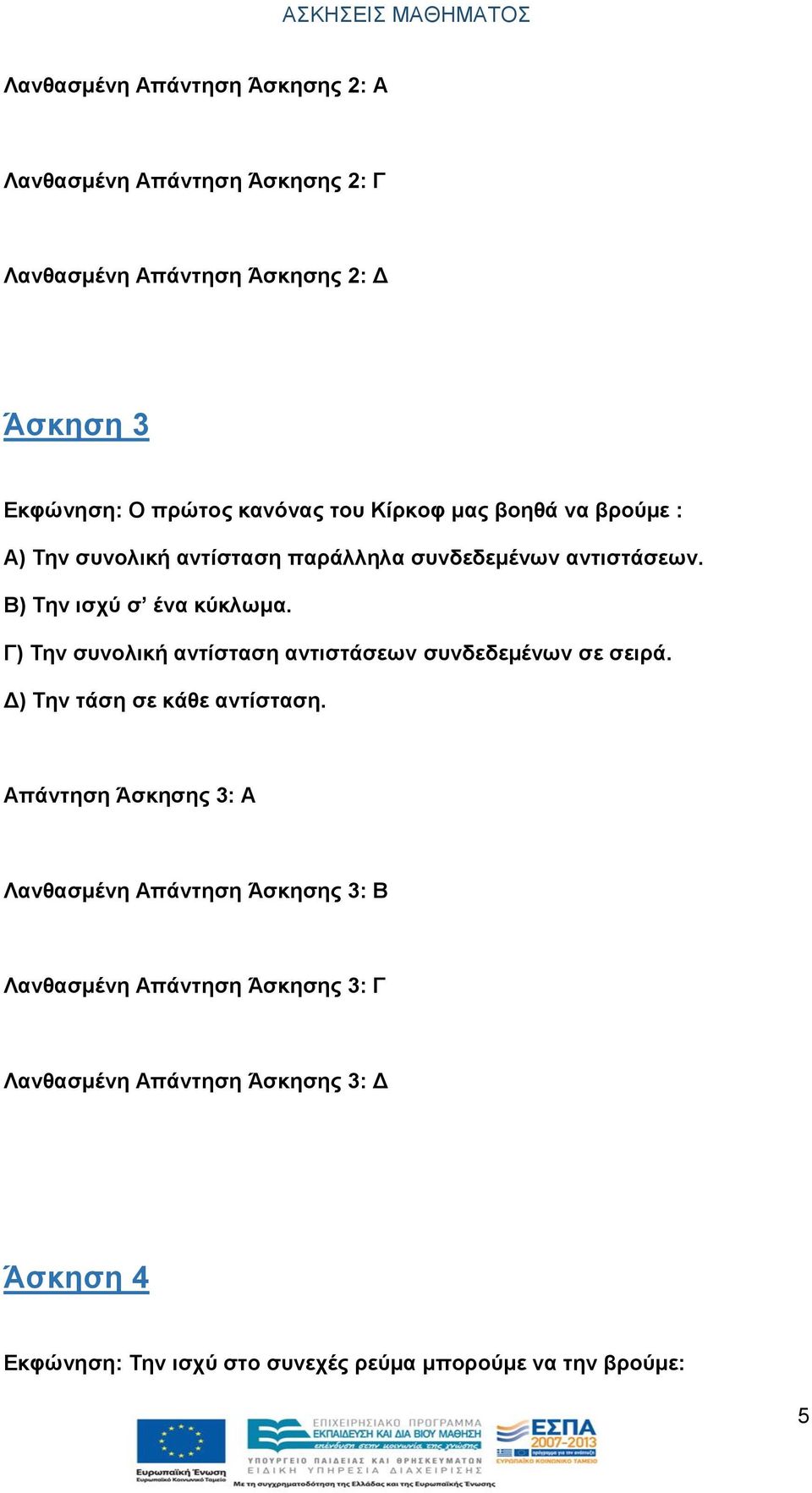

5 Λανθασμένη Απάντηση Άσκησης 2: Α Λανθασμένη Απάντηση Άσκησης 2: Γ Λανθασμένη Απάντηση Άσκησης 2: Δ Άσκηση 3 Εκφώνηση: Ο πρώτος κανόνας του Κίρκοφ μας βοηθά να βρούμε : Α) Την συνολική αντίσταση παράλληλα συνδεδεμένων αντιστάσεων. Β) Την ισχύ σ ένα κύκλωμα. Γ) Την συνολική αντίσταση αντιστάσεων συνδεδεμένων σε σειρά. Δ) Την τάση σε κάθε αντίσταση. Απάντηση Άσκησης 3: Α Λανθασμένη Απάντηση Άσκησης 3: Β Λανθασμένη Απάντηση Άσκησης 3: Γ Λανθασμένη Απάντηση Άσκησης 3: Δ Άσκηση 4 Εκφώνηση: Την ισχύ στο συνεχές ρεύμα μπορούμε να την βρούμε: 5

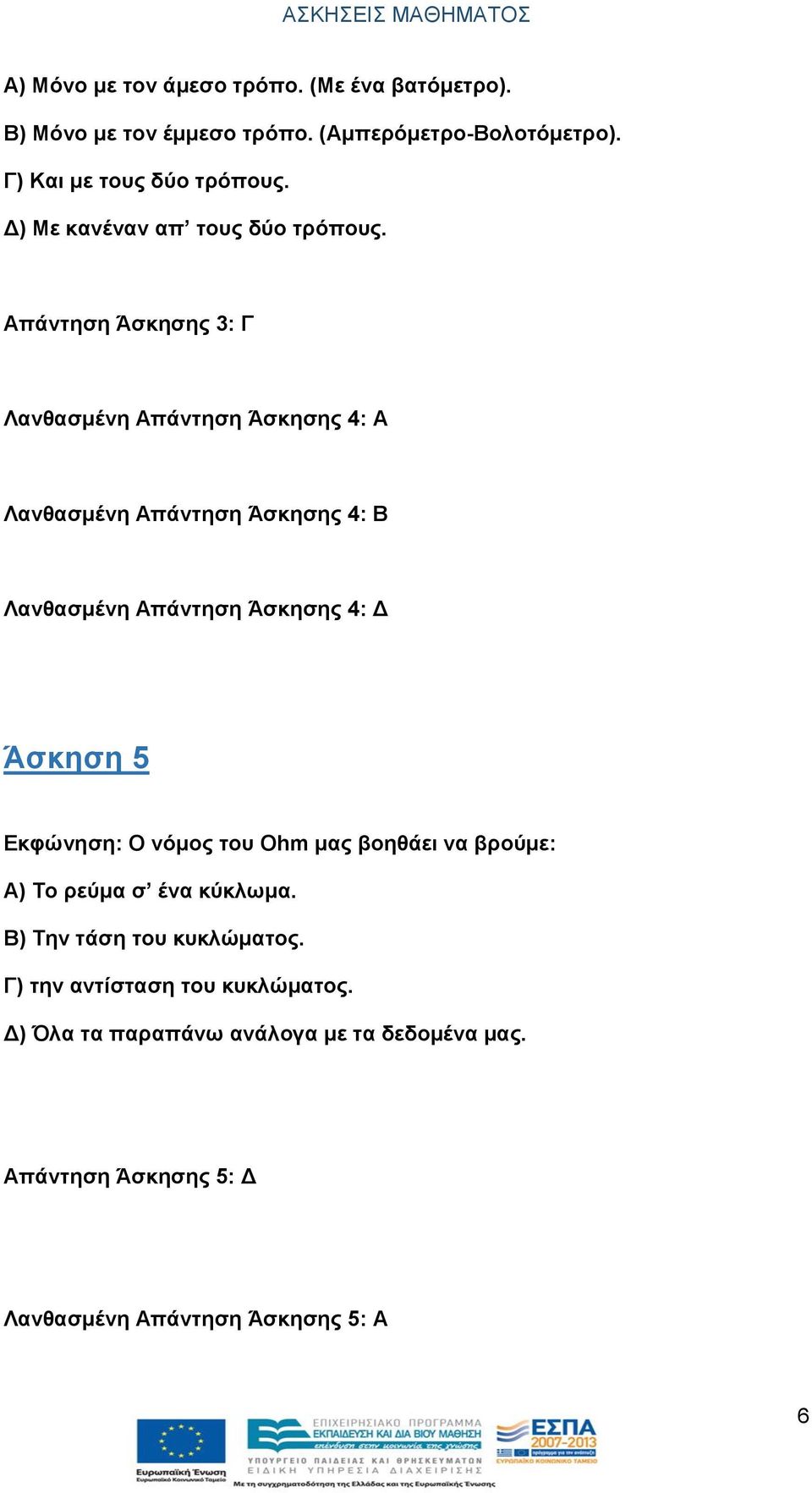

6 Α) Μόνο με τον άμεσο τρόπο. (Με ένα βατόμετρο). Β) Μόνο με τον έμμεσο τρόπο. (Αμπερόμετρο-Βολοτόμετρο). Γ) Και με τους δύο τρόπους. Δ) Με κανέναν απ τους δύο τρόπους. Απάντηση Άσκησης 3: Γ Λανθασμένη Απάντηση Άσκησης 4: Α Λανθασμένη Απάντηση Άσκησης 4: Β Λανθασμένη Απάντηση Άσκησης 4: Δ Άσκηση 5 Εκφώνηση: Ο νόμος του Ohm μας βοηθάει να βρούμε: Α) Το ρεύμα σ ένα κύκλωμα. Β) Την τάση του κυκλώματος. Γ) την αντίσταση του κυκλώματος. Δ) Όλα τα παραπάνω ανάλογα με τα δεδομένα μας. Απάντηση Άσκησης 5: Δ Λανθασμένη Απάντηση Άσκησης 5: Α 6

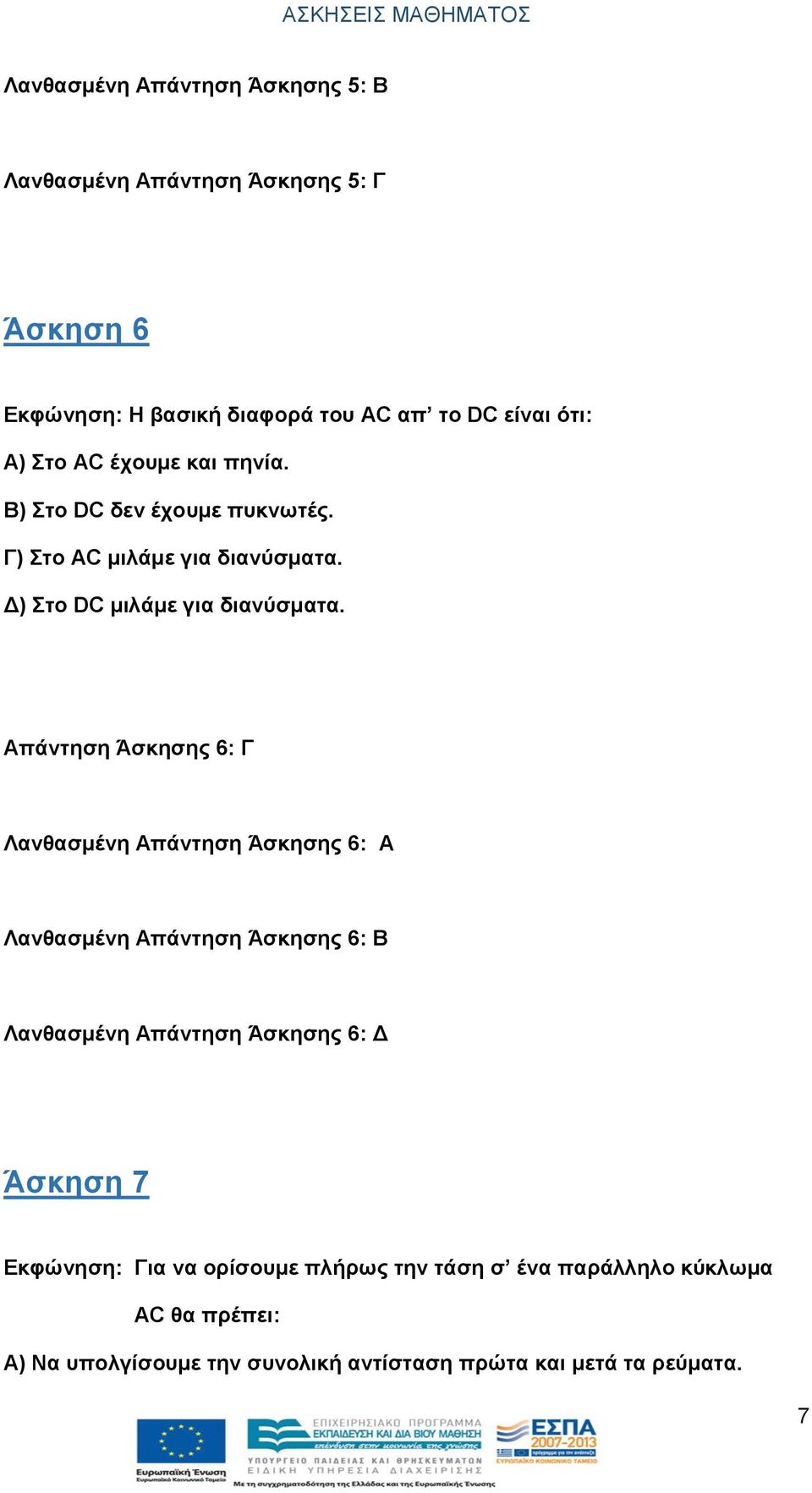

7 Λανθασμένη Απάντηση Άσκησης 5: Β Λανθασμένη Απάντηση Άσκησης 5: Γ Άσκηση 6 Εκφώνηση: Η βασική διαφορά του AC απ το DC είναι ότι: Α) Στο AC έχουμε και πηνία. Β) Στο DC δεν έχουμε πυκνωτές. Γ) Στο AC μιλάμε για διανύσματα. Δ) Στο DC μιλάμε για διανύσματα. Απάντηση Άσκησης 6: Γ Λανθασμένη Απάντηση Άσκησης 6: Α Λανθασμένη Απάντηση Άσκησης 6: Β Λανθασμένη Απάντηση Άσκησης 6: Δ Άσκηση 7 Εκφώνηση: Για να ορίσουμε πλήρως την τάση σ ένα παράλληλο κύκλωμα AC θα πρέπει: Α) Να υπολγίσουμε την συνολική αντίσταση πρώτα και μετά τα ρεύματα. 7

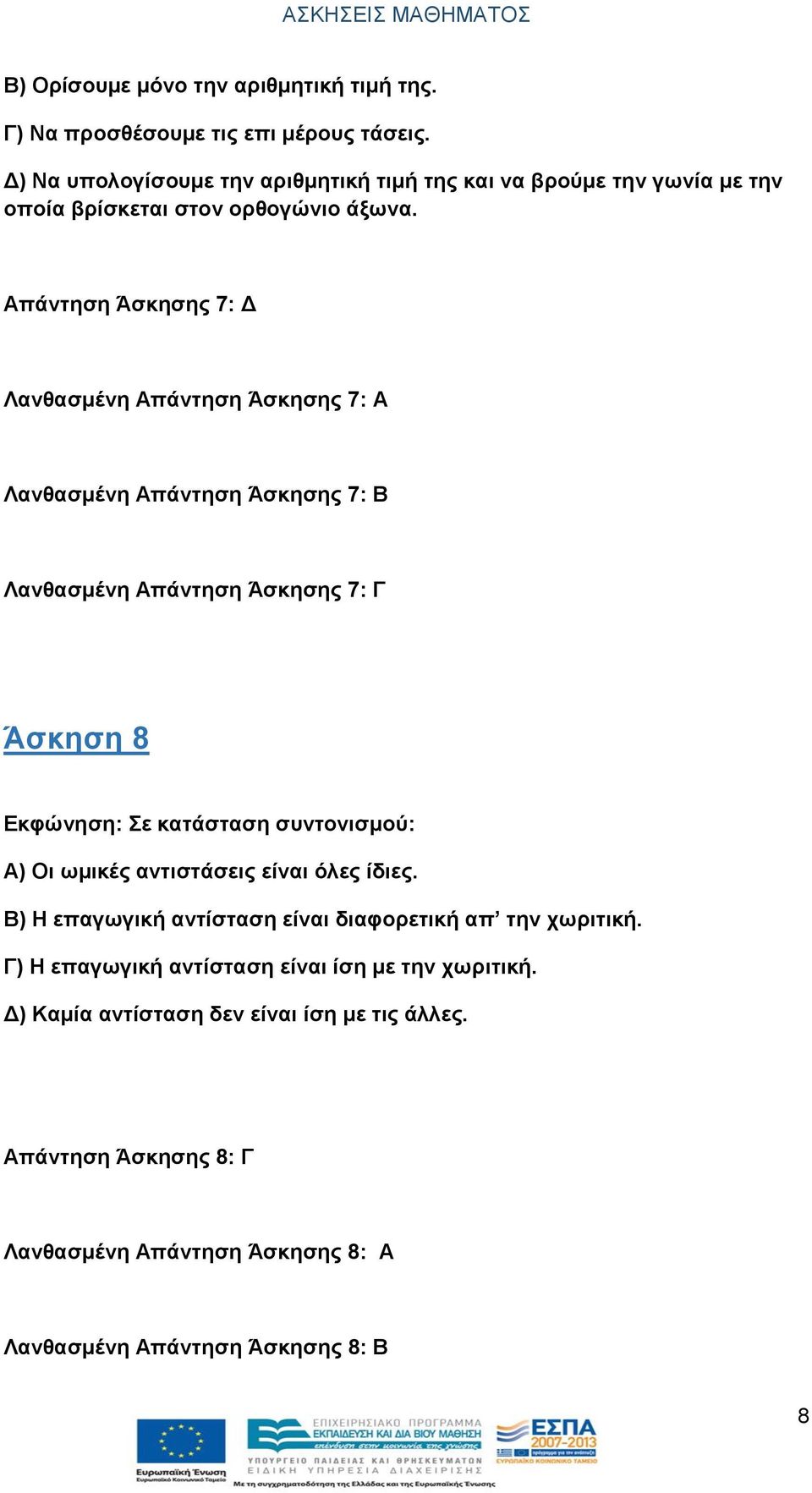

8 Β) Ορίσουμε μόνο την αριθμητική τιμή της. Γ) Να προσθέσουμε τις επι μέρους τάσεις. Δ) Να υπολογίσουμε την αριθμητική τιμή της και να βρούμε την γωνία με την οποία βρίσκεται στον ορθογώνιο άξωνα. Απάντηση Άσκησης 7: Δ Λανθασμένη Απάντηση Άσκησης 7: Α Λανθασμένη Απάντηση Άσκησης 7: Β Λανθασμένη Απάντηση Άσκησης 7: Γ Άσκηση 8 Εκφώνηση: Σε κατάσταση συντονισμού: Α) Οι ωμικές αντιστάσεις είναι όλες ίδιες. Β) Η επαγωγική αντίσταση είναι διαφορετική απ την χωριτική. Γ) Η επαγωγική αντίσταση είναι ίση με την χωριτική. Δ) Καμία αντίσταση δεν είναι ίση με τις άλλες. Απάντηση Άσκησης 8: Γ Λανθασμένη Απάντηση Άσκησης 8: Α Λανθασμένη Απάντηση Άσκησης 8: Β 8

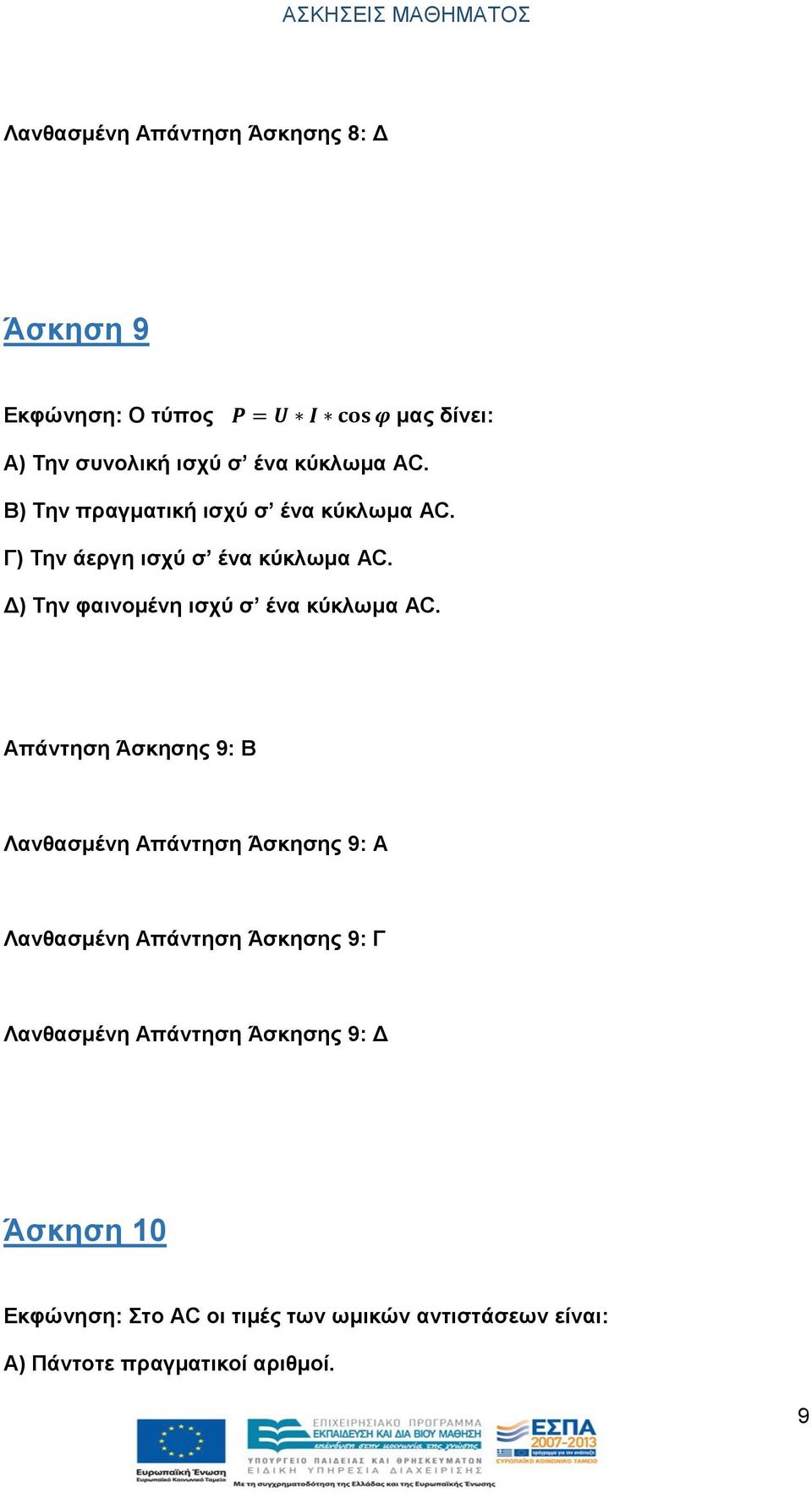

9 Λανθασμένη Απάντηση Άσκησης 8: Δ Άσκηση 9 Εκφώνηση: Ο τύπος μας δίνει: Α) Την συνολική ισχύ σ ένα κύκλωμα AC. Β) Την πραγματική ισχύ σ ένα κύκλωμα AC. Γ) Την άεργη ισχύ σ ένα κύκλωμα AC. Δ) Την φαινομένη ισχύ σ ένα κύκλωμα AC. Απάντηση Άσκησης 9: Β Λανθασμένη Απάντηση Άσκησης 9: Α Λανθασμένη Απάντηση Άσκησης 9: Γ Λανθασμένη Απάντηση Άσκησης 9: Δ Άσκηση 10 Εκφώνηση: Στο AC οι τιμές των ωμικών αντιστάσεων είναι: Α) Πάντοτε πραγματικοί αριθμοί. 9

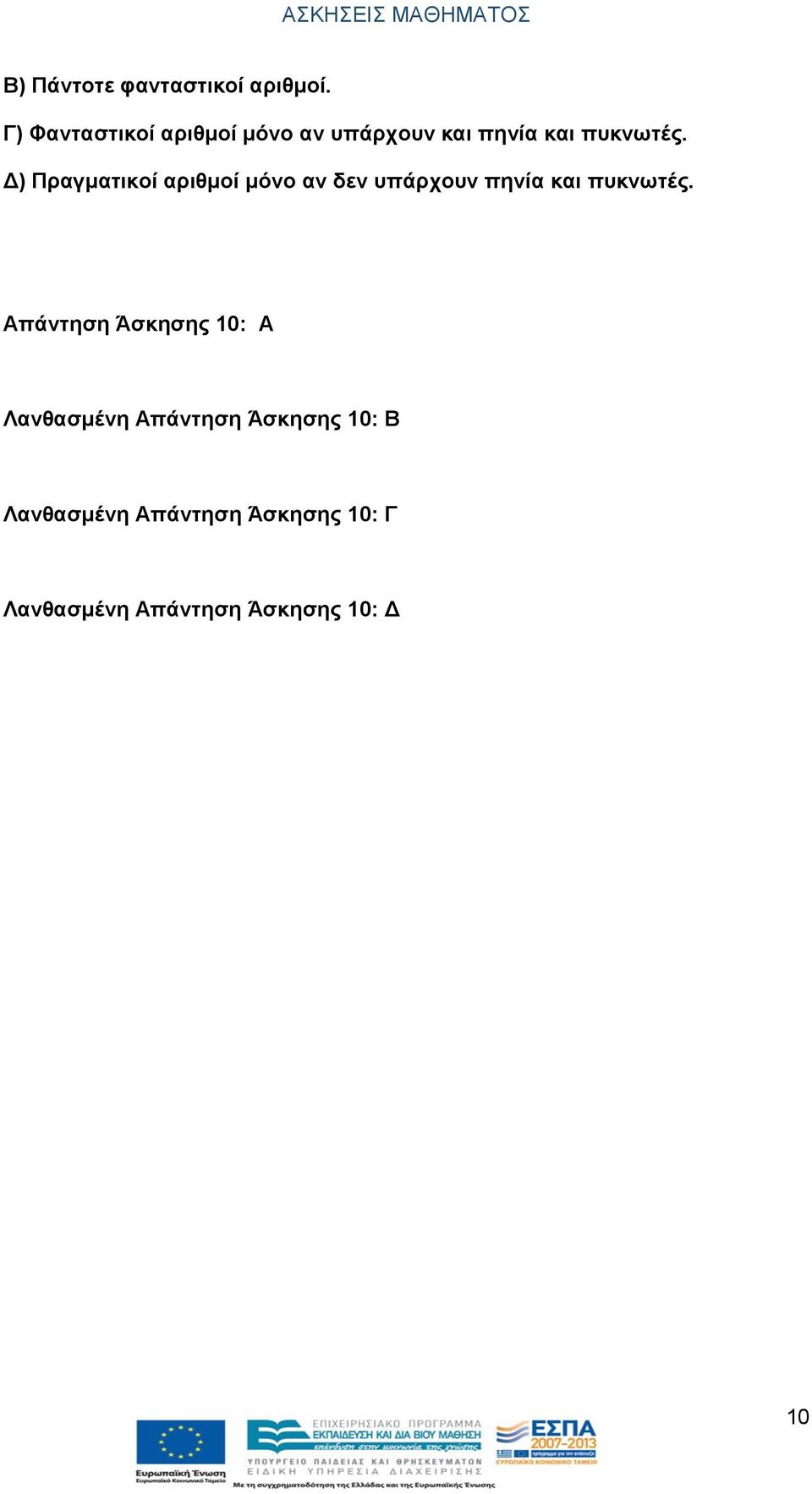

10 Β) Πάντοτε φανταστικοί αριθμοί. Γ) Φανταστικοί αριθμοί μόνο αν υπάρχουν και πηνία και πυκνωτές. Δ) Πραγματικοί αριθμοί μόνο αν δεν υπάρχουν πηνία και πυκνωτές. Απάντηση Άσκησης 10: Α Λανθασμένη Απάντηση Άσκησης 10: Β Λανθασμένη Απάντηση Άσκησης 10: Γ Λανθασμένη Απάντηση Άσκησης 10: Δ 10
