ΜΑΘΗΜΑ: ΣΤΑΤΙΚΗ ΚΑΙ ΔΥΝΑΜΙΚΗ ΤΩΝ ΚΑΤΑΣΚΕΥΩΝ

Transcript

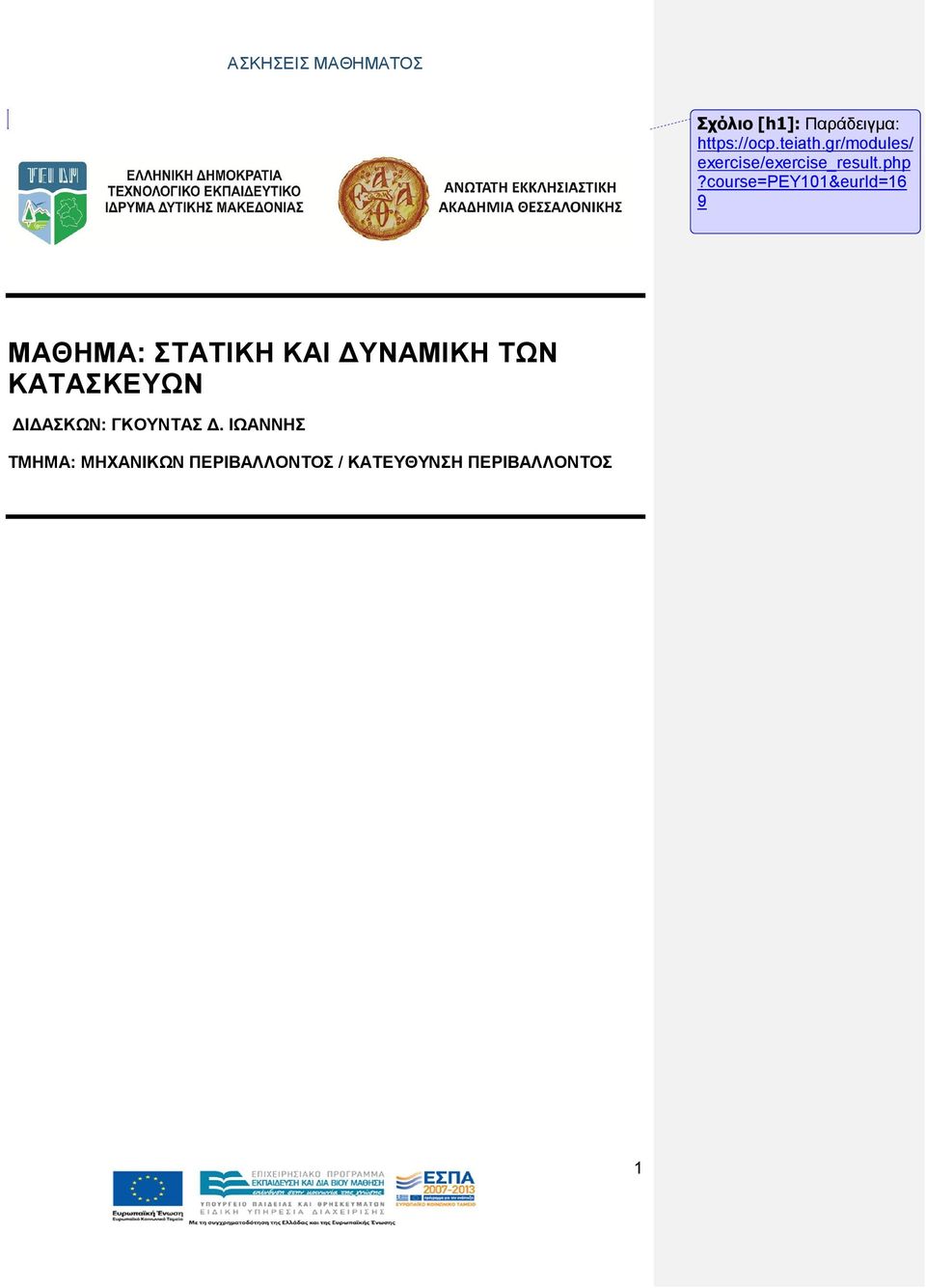

1 Σχόλιο [h1]: Παράδειγμα: exercise/exercise_result.php?course=pey101&eurid=16 9 ΜΑΘΗΜΑ: ΣΤΑΤΙΚΗ ΚΑΙ ΔΥΝΑΜΙΚΗ ΤΩΝ ΚΑΤΑΣΚΕΥΩΝ ΔΙΔΑΣΚΩΝ: ΓΚΟΥΝΤΑΣ Δ. ΙΩΑΝΝΗΣ ΤΜΗΜΑ: ΜΗΧΑΝΙΚΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ / ΚΑΤΕΥΘΥΝΣΗ ΠΕΡΙΒΑΛΛΟΝΤΟΣ 1

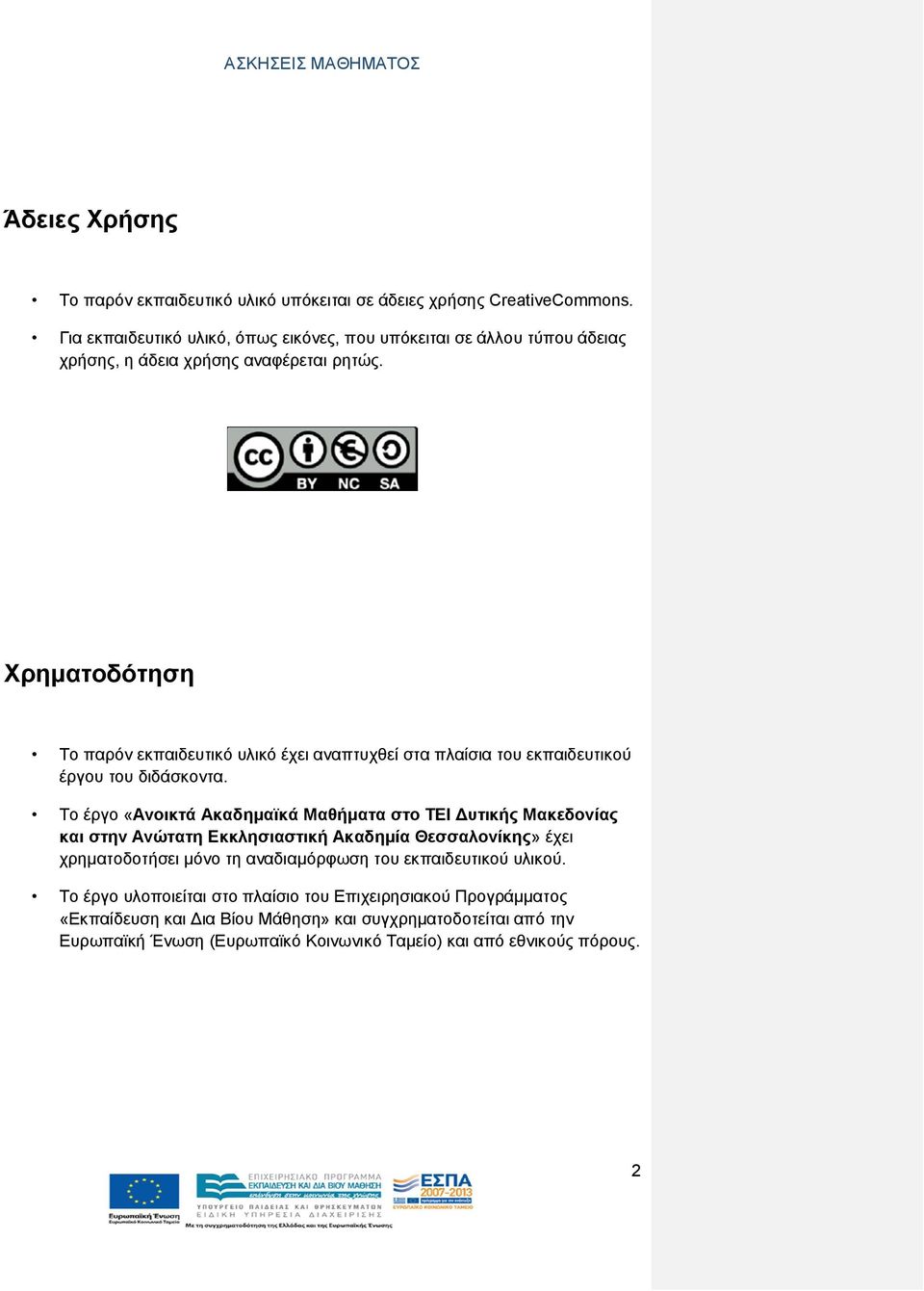

2 Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης CreativeCommons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άλλου τύπου άδειας χρήσης, η άδεια χρήσης αναφέρεται ρητώς. Χρηματοδότηση Το παρόν εκπαιδευτικό υλικό έχει αναπτυχθεί στα πλαίσια του εκπαιδευτικού έργου του διδάσκοντα. Το έργο «Ανοικτά Ακαδημαϊκά Μαθήματα στο TEI Δυτικής Μακεδονίας και στην Ανώτατη Εκκλησιαστική Ακαδημία Θεσσαλονίκης» έχει χρηματοδοτήσει μόνο τη αναδιαμόρφωση του εκπαιδευτικού υλικού. Το έργο υλοποιείται στο πλαίσιο του Επιχειρησιακού Προγράμματος «Εκπαίδευση και Δια Βίου Μάθηση» και συγχρηματοδοτείται από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εθνικούς πόρους. 2

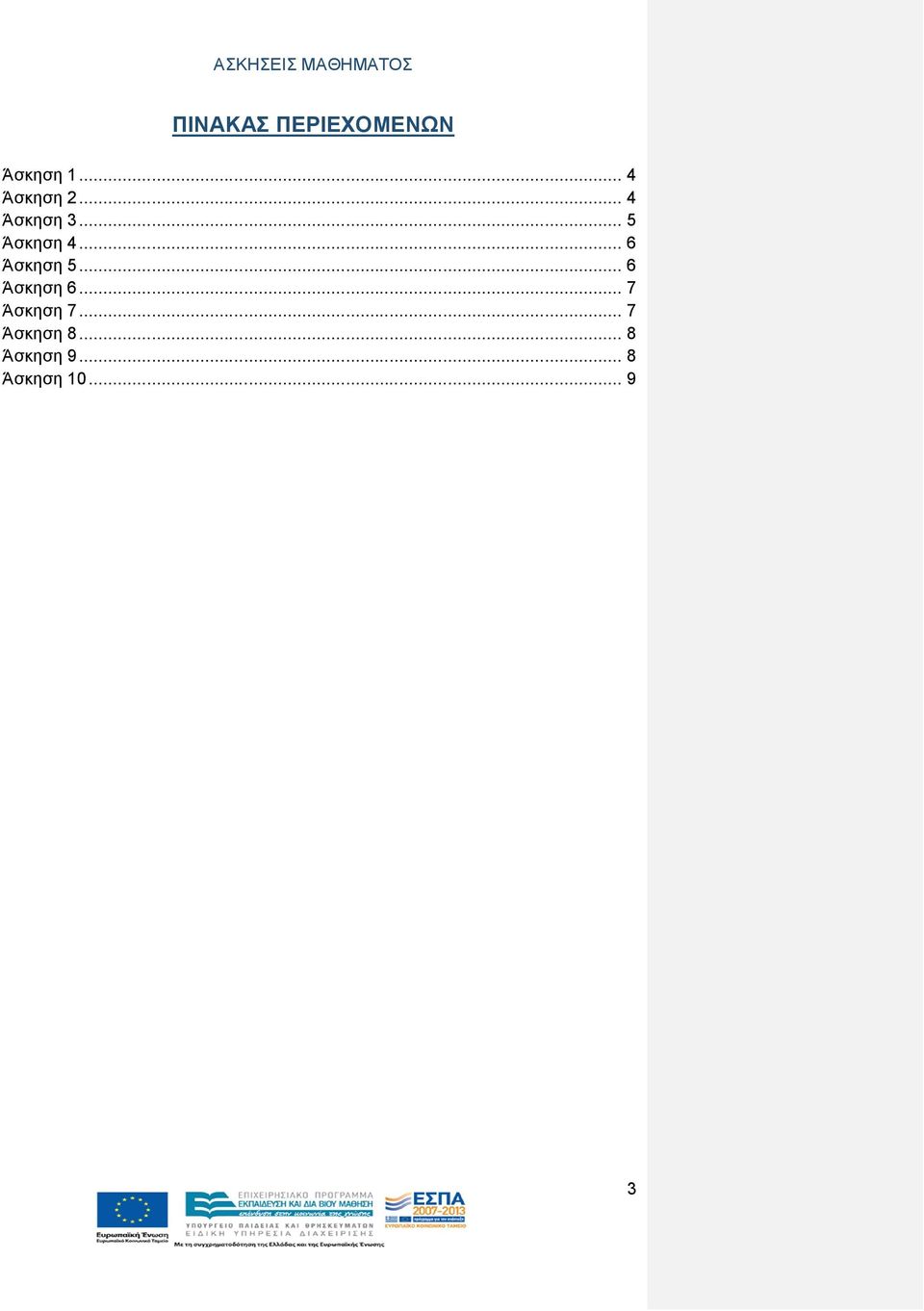

3 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ Άσκηση Άσκηση Άσκηση Άσκηση Άσκηση Άσκηση Άσκηση Άσκηση Άσκηση Άσκηση

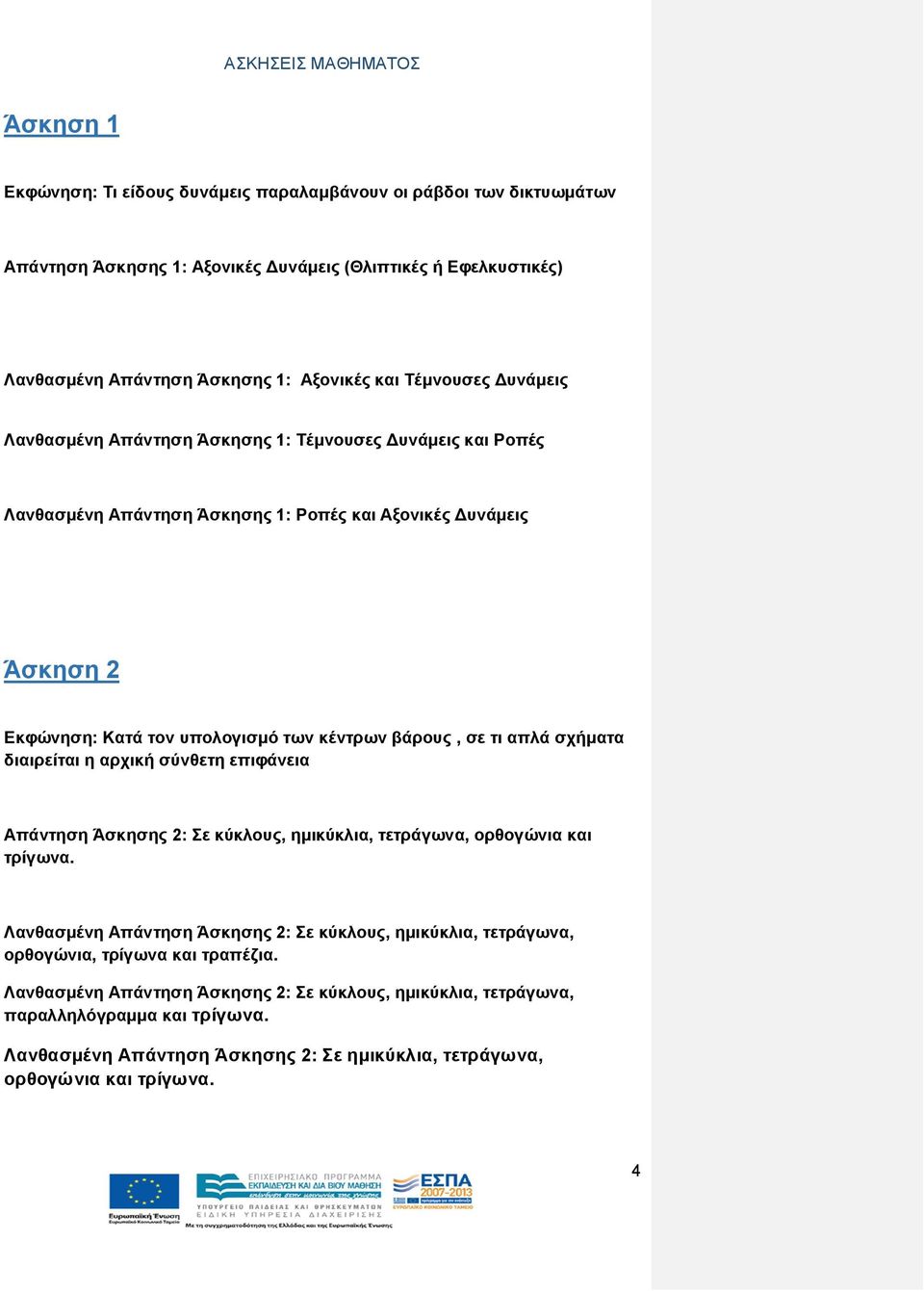

4 Άσκηση 1 Τι είδους δυνάμεις παραλαμβάνουν οι ράβδοι των δικτυωμάτων Απάντηση Άσκησης 1: Αξονικές Δυνάμεις (Θλιπτικές ή Εφελκυστικές) Λανθασμένη Απάντηση Άσκησης 1: Αξονικές και Τέμνουσες Δυνάμεις Λανθασμένη Απάντηση Άσκησης 1: Τέμνουσες Δυνάμεις και Ροπές Λανθασμένη Απάντηση Άσκησης 1: Ροπές και Αξονικές Δυνάμεις Άσκηση 2 Κατά τον υπολογισμό των κέντρων βάρους, σε τι απλά σχήματα διαιρείται η αρχική σύνθετη επιφάνεια Απάντηση Άσκησης 2: Σε κύκλους, ημικύκλια, τετράγωνα, ορθογώνια και τρίγωνα. Λανθασμένη Απάντηση Άσκησης 2: Σε κύκλους, ημικύκλια, τετράγωνα, ορθογώνια, τρίγωνα και τραπέζια. Λανθασμένη Απάντηση Άσκησης 2: Σε κύκλους, ημικύκλια, τετράγωνα, παραλληλόγραμμα και τρίγωνα. Λανθασμένη Απάντηση Άσκησης 2: Σε ημικύκλια, τετράγωνα, ορθογώνια και τρίγωνα. 4

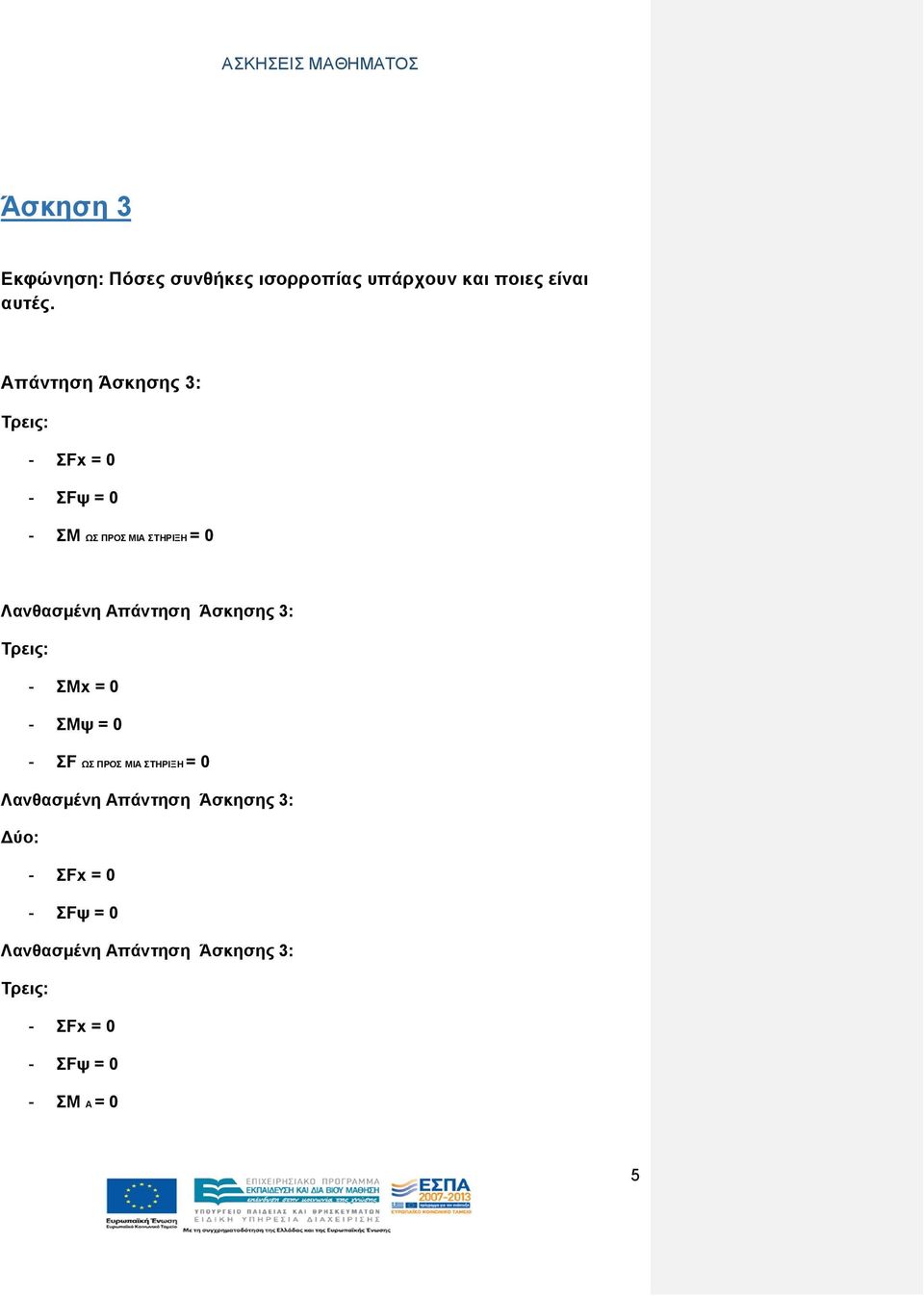

5 Άσκηση 3 Πόσες συνθήκες ισορροπίας υπάρχουν και ποιες είναι αυτές. Απάντηση Άσκησης 3: Τρεις: - ΣFx = 0 - ΣFψ = 0 - ΣΜ ΩΣ ΠΡΟΣ ΜΙΑ ΣΤΗΡΙΞΗ = 0 Λανθασμένη Απάντηση Άσκησης 3: Τρεις: - ΣΜx = 0 - ΣΜψ = 0 - ΣF ΩΣ ΠΡΟΣ ΜΙΑ ΣΤΗΡΙΞΗ = 0 Λανθασμένη Απάντηση Άσκησης 3: Δύο: - ΣFx = 0 - ΣFψ = 0 Λανθασμένη Απάντηση Άσκησης 3: Τρεις: - ΣFx = 0 - ΣFψ = 0 - ΣΜ Α = 0 5

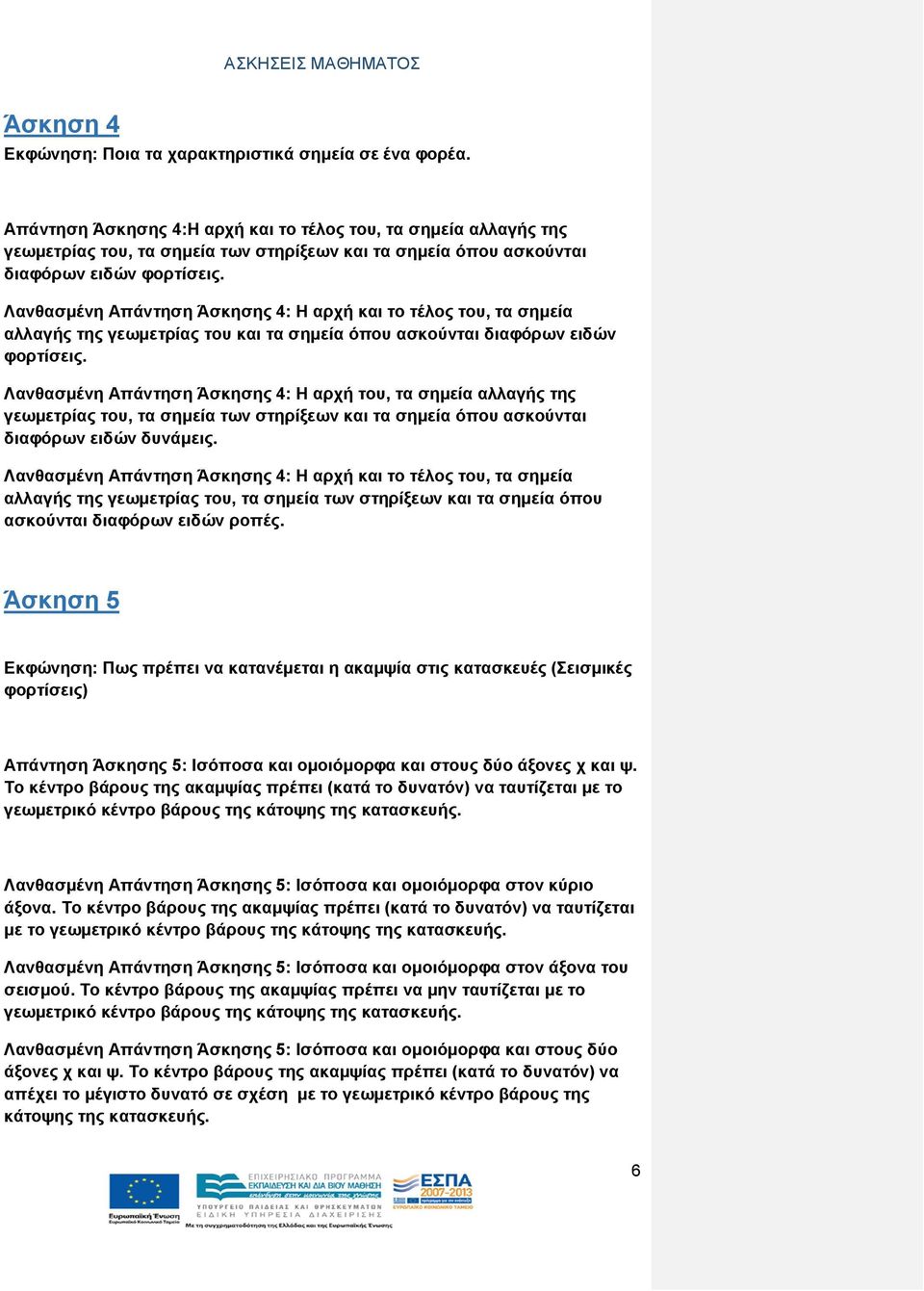

6 Άσκηση 4 Ποια τα χαρακτηριστικά σημεία σε ένα φορέα. Απάντηση Άσκησης 4:Η αρχή και το τέλος του, τα σημεία αλλαγής της γεωμετρίας του, τα σημεία των στηρίξεων και τα σημεία όπου ασκούνται διαφόρων ειδών φορτίσεις. Λανθασμένη Απάντηση Άσκησης 4: Η αρχή και το τέλος του, τα σημεία αλλαγής της γεωμετρίας του και τα σημεία όπου ασκούνται διαφόρων ειδών φορτίσεις. Λανθασμένη Απάντηση Άσκησης 4: Η αρχή του, τα σημεία αλλαγής της γεωμετρίας του, τα σημεία των στηρίξεων και τα σημεία όπου ασκούνται διαφόρων ειδών δυνάμεις. Λανθασμένη Απάντηση Άσκησης 4: Η αρχή και το τέλος του, τα σημεία αλλαγής της γεωμετρίας του, τα σημεία των στηρίξεων και τα σημεία όπου ασκούνται διαφόρων ειδών ροπές. Άσκηση 5 Πως πρέπει να κατανέμεται η ακαμψία στις κατασκευές (Σεισμικές φορτίσεις) Απάντηση Άσκησης 5: Ισόποσα και ομοιόμορφα και στους δύο άξονες χ και ψ. Το κέντρο βάρους της ακαμψίας πρέπει (κατά το δυνατόν) να ταυτίζεται με το γεωμετρικό κέντρο βάρους της κάτοψης της κατασκευής. Λανθασμένη Απάντηση Άσκησης 5: Ισόποσα και ομοιόμορφα στον κύριο άξονα. Το κέντρο βάρους της ακαμψίας πρέπει (κατά το δυνατόν) να ταυτίζεται με το γεωμετρικό κέντρο βάρους της κάτοψης της κατασκευής. Λανθασμένη Απάντηση Άσκησης 5: Ισόποσα και ομοιόμορφα στον άξονα του σεισμού. Το κέντρο βάρους της ακαμψίας πρέπει να μην ταυτίζεται με το γεωμετρικό κέντρο βάρους της κάτοψης της κατασκευής. Λανθασμένη Απάντηση Άσκησης 5: Ισόποσα και ομοιόμορφα και στους δύο άξονες χ και ψ. Το κέντρο βάρους της ακαμψίας πρέπει (κατά το δυνατόν) να απέχει το μέγιστο δυνατό σε σχέση με το γεωμετρικό κέντρο βάρους της κάτοψης της κατασκευής. 6

7 Άσκηση 6 Απάντηση Άσκησης 6: Λανθασμένη Απάντηση Άσκησης 6: Λανθασμένη Απάντηση Άσκησης 6: Λανθασμένη Απάντηση Άσκησης 6: Άσκηση 7 Απάντηση Άσκησης 7: Λανθασμένη Απάντηση Άσκησης 7: Λανθασμένη Απάντηση Άσκησης 7: Λανθασμένη Απάντηση Άσκησης 7: 7

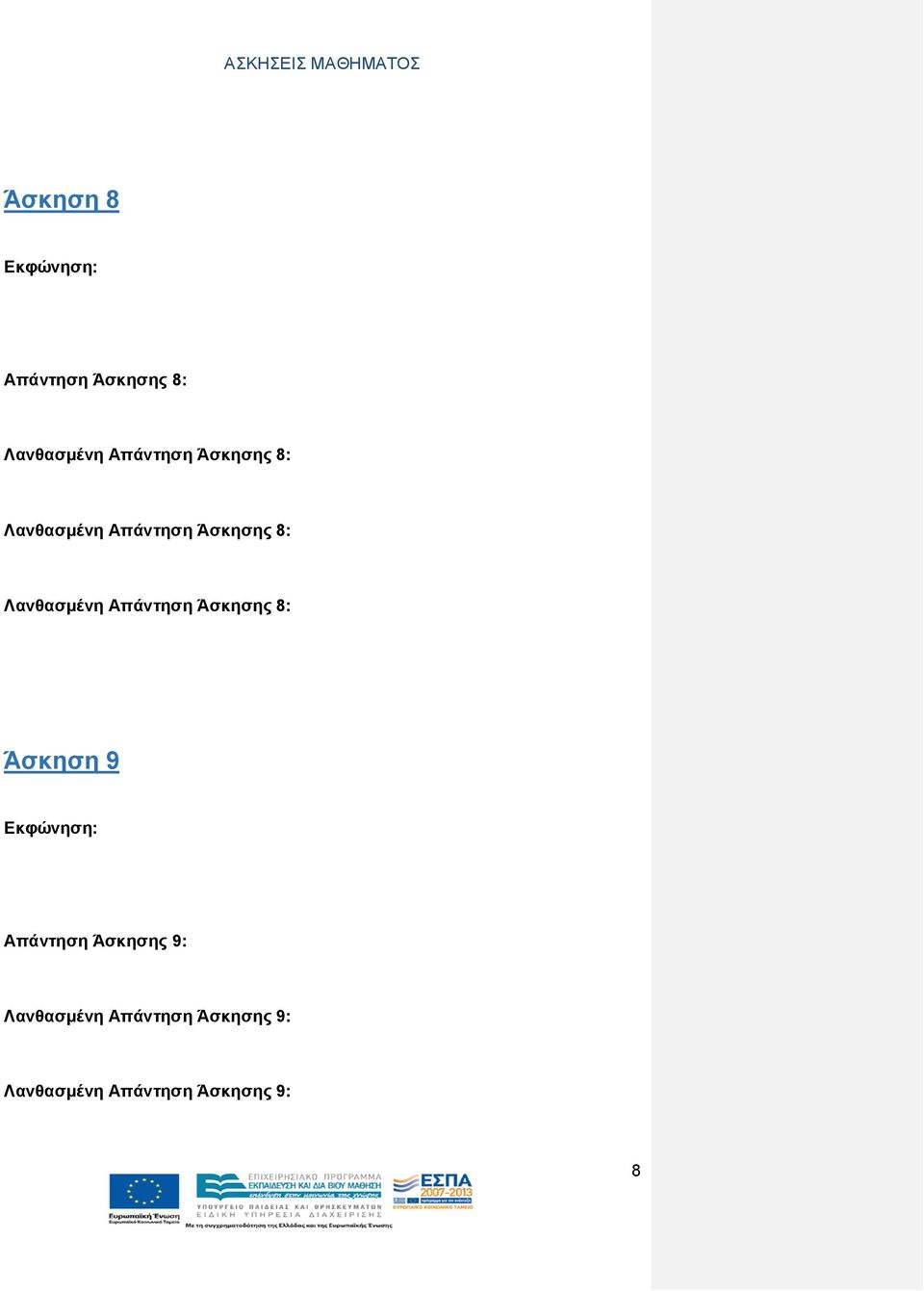

8 Άσκηση 8 Απάντηση Άσκησης 8: Λανθασμένη Απάντηση Άσκησης 8: Λανθασμένη Απάντηση Άσκησης 8: Λανθασμένη Απάντηση Άσκησης 8: Άσκηση 9 Απάντηση Άσκησης 9: Λανθασμένη Απάντηση Άσκησης 9: Λανθασμένη Απάντηση Άσκησης 9: 8

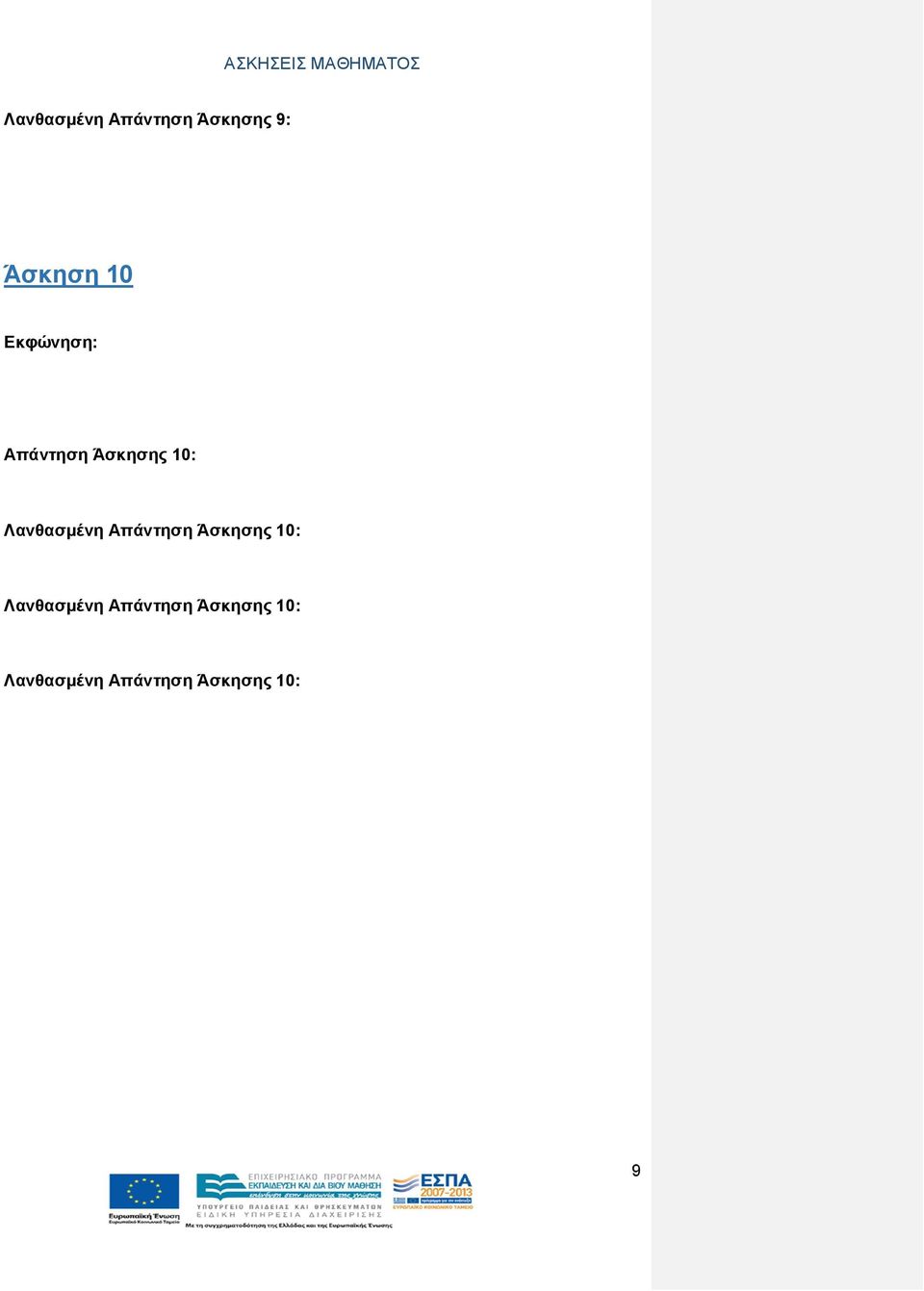

9 Λανθασμένη Απάντηση Άσκησης 9: Άσκηση 10 Απάντηση Άσκησης 10: Λανθασμένη Απάντηση Άσκησης 10: Λανθασμένη Απάντηση Άσκησης 10: Λανθασμένη Απάντηση Άσκησης 10: 9
