ΦΤΛΛΟ ΕΡΓΑΙΑ ΤΠΗΡΕΙΑ ΗΛΕΚΣΡΟΝΙΚΟΤ ΣΑΥΤΔΡΟΜΕΙΟΤ

Transcript

1 ΦΤΛΛΟ ΕΡΓΑΙΑ ΤΠΗΡΕΙΑ ΗΛΕΚΣΡΟΝΙΚΟΤ ΣΑΥΤΔΡΟΜΕΙΟΤ Ε ΣΟΠΙΚΟ ΔΙΚΣΤΟ LAN ( ΠΡΟΟΜΕΙΩΗ ΜΕ ΣΟ ΛΟΓΙΜΙΚΟ FILIUS ) ΔΗΜΙΟΤΡΓΟ: ΑΡΑΜΠΑΣΖΗ ΠΑΝΑΓΙΩΣΗ ΒΗΜΑ 1. Ανοίξτε τθ εφαρμογι προςομοίωςθσ δικτφων Filius ςτον κατάλογο όπου ζχει εγκαταςτακεί. ΒΗΜΑ 2. Δθμιουργείςτε ζνα νζο ζργο (create new project).

2 ΒΗΜΑ 3. τα ζγγραφα ςασ, δθμιουργείςτε τον φάκελο με όνομα Diktya_sims και αποκθκεφςτε εκεί το ζργο ςασ (project) με το όνομα: _SIM.fls

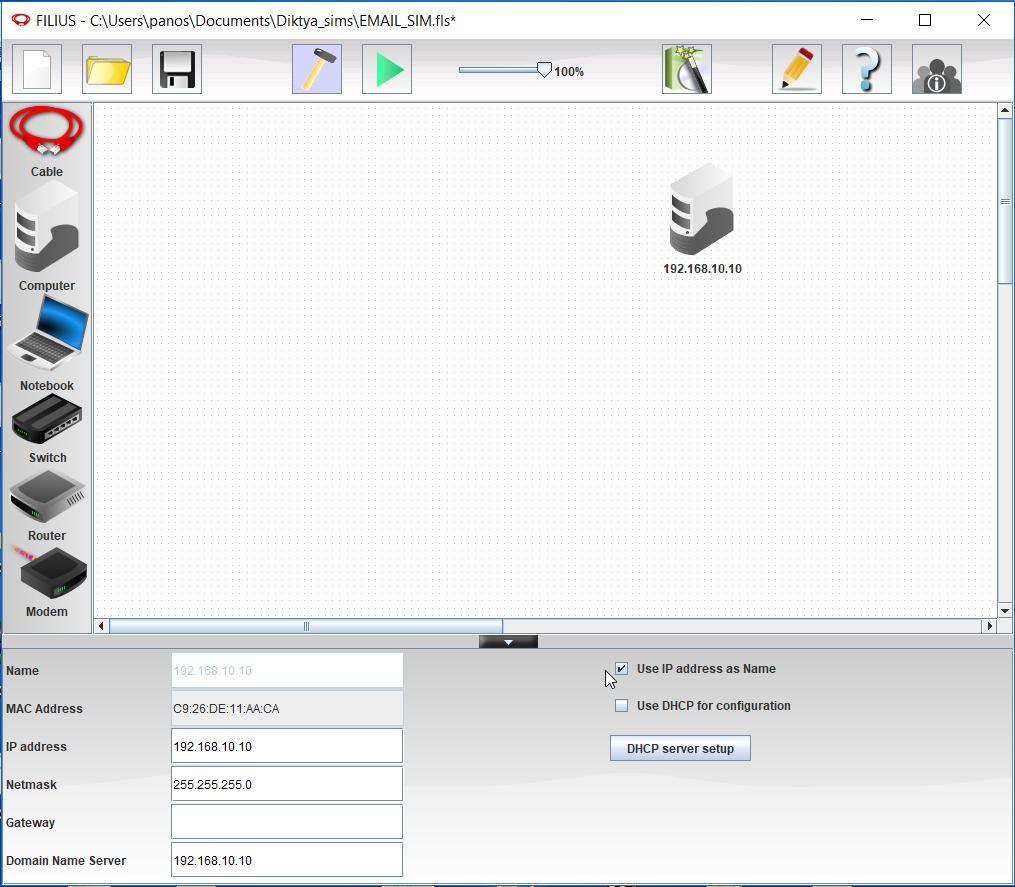

3 Επιλζξετε τθν Λειτουργία Σχεδιαςμοφ (Design Mode), εικονίδιο με το ςφυρί. ΒΗΜΑ 4. Να Δθμιουργιςετε τον Εξυπθρετθτι με τα εξισ δεδομζνα: Name : Mail server IP Address : Netmask : Domain Name Server : Επιλζξτε : Use IP address as Name, για να φαίνεται θ IP διεφκυνςθ του ωσ όνομα.

4 Δθμιουργία ετικζτασ (Documentation Mode), εικονίδιο με το μολφβι. ΒΗΜΑ 5. Πατιςτε το εικονίδιο ετικζτασ για να γράψουμε ζνα κείμενο περιγραφισ του εξυπθρετθτι μασ.

5 ΒΗΜΑ 6. Επιλζξετε το εικονίδιο Text και με πατθμζνο το αριςτερό κουμπί του ποντικιοφ ςφρετε το γκρι πλαίςιο κειμζνου ςτο ςθμείο όπωσ δείχνει θ εικόνα μασ. Να γράψετε μζςα ςτο πλαίςιο κειμζνου: Εξυπθρετθτισ (mail.sch.gr)

6 Επιλζξτε λειτουργία προςομοίωςησ (Simulation Mode), εικονίδιο με ςχιμα τριγϊνου. ΒΗΜΑ 7. Εγκατάςταςθ εφαρμογϊν (Λογιςμικϊν). Α) Πθγαίνετε το εικονίδιο του υπολογιςτι με ΙP (εξυπθρετθτισ ) και πατιςτε δεξί κλικ. Β) Θα εμφανιςτεί το παράκυρο εγκατάςταςθ εφαρμογϊν για τθν ςυγκριμζνθ ςυςκευι.

7 ΒΗΜΑ 8. Για να εγκαταςτιςουμε μια εφαρμογι ςτον υπολογιςτι μασ επιλζγουμε τισ εφαρμογι που υπάρχει ςτο δεξί πλαίςιο και με το βελάκι * + μετακινοφμε τθν εφαρμογι μασ ςτο αριςτερό πλαίςιο. (Με τθν αντίςτροφθ διαδικαςία κάνουμε απεγκατάςταςθ τθσ εφαρμογισ). τθν δικι μασ περίπτωςθ κάνουμε εγκατάςταςθ ςτθσ εξισ εφαρμογζσ: 1) Λογιςμικό κονςόλασ - Command Line. 2) Λογιςμικό DNS server. 3) Λογιςμικό server.

8 ΒΗΜΑ 9. Εγκατάςταςθ DNS server. Από τισ εφαρμογζσ που εγκαταςτιςαμε επιλζγουν το λογιςμικό DNS sever, για να αντιςτοιχιςουμε τθν IP διεφκυνςθ το εξυπθρετθτι μασ με ζνα όνομα (domain name), ςφμφωνα με τθν ιεραρχικι δομι DNS (ςφςτθμα ονομάτων περιοχϊν).

9 ΒΗΜΑ 10. Τπθρεςία DNS server. Γράψτε τα εξισ ςτοιχεία: Domain name : mail.sch.gr IP address :

10 ΒΗΜΑ 11. Ενεργοποίθςθ υπθρεςίασ. Ενεργοποιιςτε τθν υπθρεςία DNS πατϊντασ το κουμπί start.

11 ΒΗΜΑ 12. Ελζγχουμε αν λειτουργεί θ υπθρεςία DNS. Ανοίγουμε τθν κονςόλα εντολϊν (λογιςμικό Command Line) και τρζχουμε τθν εξισ εντολι: root /> ping mail.sch.gr Αν οι ρυκμίςεισ ςασ είναι ςωςτζσ κα πρζπει να δείτε ςτθν κονςόλα εντολϊν τα δεδομζνα τθσ παραπάνω εικόνασ

12 ΒΗΜΑ 13. Ρυκμίςεισ mail server (εξυπθρετθτι ). Ανοίγουμε το πρόγραμμα server από το παράκυρο λογιςμικοφ και κάνουμε τισ εξισ ρυκμίςεισ: A) Δθμιουργία ενόσ χριςτθ Επιλεγμζνο το New account. User: tim Password 123 B) Πατιςτε το κουμπί New account για να δθμιουργιςετε τον λογαριαςμό χριςτθ tim.

13 ΒΗΜΑ 14. Επιλζξτε Account list για να δείτε τον χριςτθ που δθμιουργιςατε ςτο προθγοφμενο βιμα. Όπωσ βλζπετε ο λογαριαςμόσ ζχει μθδζν μθνφματα μζχρι ςτιγμισ.

14 ΒΗΜΑ 15. Πατιςτε το κουμπί start για να ξεκινιςετε τθν υπθρεςία server.

15 Λειτουργία χεδίαςθσ. ΒΗΜΑ 16. Α) Προςκζςτε ζνα switch το δίκτυο LAN. Β) Προςκζςτε ζνα Notebook (φορητόσ υπολογιςτήσ χρήςτη tim) με τισ εξισ ρυκμίςεισ: Name : tim user IP address : Netmask Domain Name Server : Επιλζξτε : Use IP address as Name, για να φαίνεται θ IP διεφκυνςθ του ωσ όνομα. Γ) Περιγράψτε το φορθτό υπολογιςτι με τθν ετικζτα «χριςτθσ tim» όπωσ μάκατε ςτα προθγοφμενα βιματα. Δ) υνδζςτε τισ ςυςκευζσ μεταξφ τουσ. (χρθςιμοποιιςτε το εικονίδιο ).

16 ΒΗΜΑ 17. Εγκατάςταςθ λογιςμικό για τον φορθτό υπολογιςτι χριςτθ tim.

17 ΒΗΜΑ 18. Με τον τρόπο που μάκετε ςτα προθγοφμενα βιματα να εγκαταςτιςετε τθσ εξισ εφαρμογζσ: 1) Command Line. 2) program (πρόγραμμα πελάτησ).

18 ΒΗΜΑ 19. Ελζγχουμε αν λειτουργεί θ υπθρεςία DNS από τον φορθτό υπολογιςτι του χριςτθ tim. Ανοίγουμε τθν κονςόλα εντολϊν (λογιςμικό Command Line) και τρζχουμε τθν εντολι: root /> ping mail.sch.gr Αν οι ρυκμίςεισ ςασ είναι ςωςτζσ κα πρζπει να δείτε ςτθν κονςόλα εντολϊν τα δεδομζνα τθσ παραπάνω εικόνασ.

19 ΒΗΜΑ 20. Ανοίγουμε τθν εφαρμογι program και επιλζγουμε account (διαχείριςθ λογαριαςμοφ ).

20 ΒΗΜΑ 21. Ρυκμίςεισ λογαριαςμοφ . Κάνουμε τισ εξισ ρυκμίςεισ: Name : tim user address : tim@mail.sch.gr POP3 server : mail.sch.gr POP3 port : 110 SMTP server : mail.sch.gr SMTP Port : 25 User : tim Password : 123 Πατιςτε το κουμπί save για να αποκθκεφςετε τισ ρυκμίςεισ.

21 ΒΗΜΑ 22. Δοκιμι αποςτολισ ενόσ . τζλνουμε ζνα μινυμαl ςτον εαυτό μασ. Επιλζγουμε και πατάμε το εικονίδιο New .

22 ΒΗΜΑ 23. A. Γράφουμε το μινυμα «Ζνα μινυμα ςτον εαυτό μου.» με κζμα (subject:) «Δοκιμι» και παραλιπτθσ (To:) τθν διεφκυνςθ μασ B. Πατάμε το κουμπί send για τθ αποςτολι του μθνφματοσ.

23 ΒΗΜΑ 24. Μεταβείτε ςτθ εφαρμογι server του εξυπθρετθτι. Επιλζξτε Account List και κα δείτε ότι λάβαμε ζνα (1) μινυμα ςτθν θλεκτρονικι κυρίδα μασ (Numbers of mails : 1)

24 ΒΗΜΑ 25. Ανάκτθςθ μθνυμάτων από τθ κυρίδασ μασ που βρίςκεται ςτον εξυπθρετθτι- , τοπικά ςτον υπολογιςτι μασ. Επιλζγουμε και πατάμε το εικονίδιο ανάκτθςθσ s.

25 ΒΗΜΑ 26. Ανάγνωςθ s. Επιλζξτε inbox (ειςερχόμενα ) για να διαβάςετε τα που λάβατε.

26 ΒΗΜΑ 27. Κατά τθν ανάκτθςθ των τοπικά ςτο υπολογιςτι μασ, θ κυρίδα μασ ςτον εξυπθρετθτι ζχει αδειάςει. Πθγαίνετε ςτθ εφαρμογι server και κα δείτε ςτθ κυρίδα τθν ζνδειξθ: number of mails 0. Αυτή είναι η λειτουργία του πρωτοκόλλου POP3. Σο πρωτόκολλο POP3 ζχει ςχεδιαςτεί ϊςτε ο χριςτθσ να μθν χρειάηεται να παραμείνει ςυνδεδεμζνοσ με τον mail server. υγκεκριμζνα, όταν δίνεται εντολι για παραλαβι μθνυμάτων από λογαριαςμό με ρυκμίςεισ ωσ POP3, αυτόσ ςυνδζεται ςτον mail server και κατεβάηει αντίγραφο των διακζςιμων μθνυμάτων ςτον τοπικό ςασ δίςκο. Ζπειτα ανάλογα με τισ ρυκμίςεισ του client, είτε διαγράφει άμεςα τα μθνφματα από τον server, είτε τα διαγράφει μετά από οριςμζνεσ θμζρεσ.

27 ΑΚΗΗ. υνδζςτε ζναν δεφτερο φορθτό υπολογιςτι ςτο δίκτυο LAN όπωσ φαίνεται ςτθν παραπάνω εικόνα και να πραγματοποιιςετε τισ εξισ εργαςίεσ. Α) Να δθμιουργιςετε ζναν λογαριαςμό ςτον ΕΞΤΠΗΡΕΣΗΣΗ E- με το όνομα χριςτθ : bob B) Να εγκαταςτιςετε ςτον φορθτό υπολογιςτι τθν εφαρμογι program και να κάνετε τισ απαραίτθτεσ ρυκμίςεισ ϊςτε να μπορεί ο χριςτθ bob αν ςτζλνει και να λαμβάνει s. Γ) Για δοκιμι, ο χρήστης bob να ςτείλει ζνα μινυμα ςτον χρήστη tim. τθν ςυνζχεια ο χρήςτησ tim αντίςτοιχα να απαντιςει με ζνα μινυμα επίςθσ ςτον χρήςτη bob. τισ παρακάτω εικόνεσ φαίνονται μερικά από τα βιματα που πρζπει να ακολουκιςετε για να υλοποιιςετε τθν άςκθςθ.
