ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΠΕΛΟΠΟΝΝΗΣΟΥ ΤΜΗΜΑ ΕΠΙΣΤΗΜΗΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΤΗΛΕΠΙΚΟΙΝΩΝΙΩΝ

Transcript

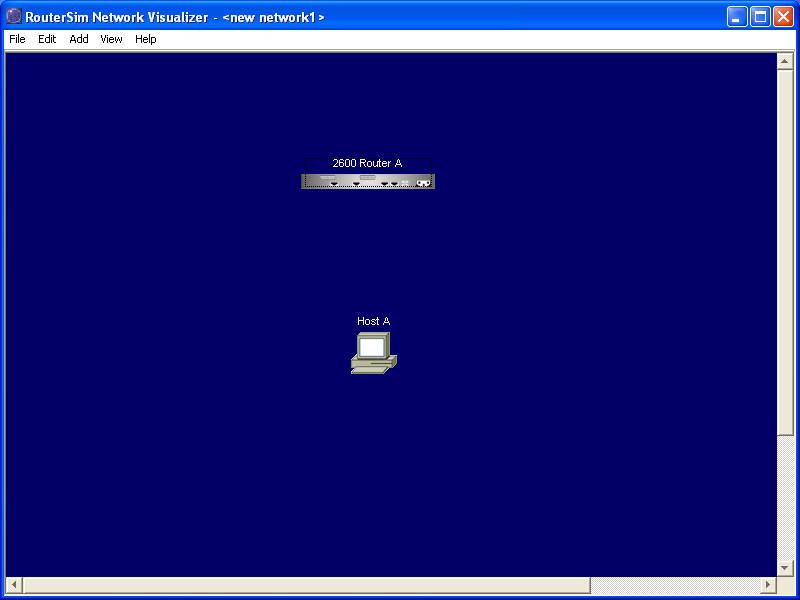

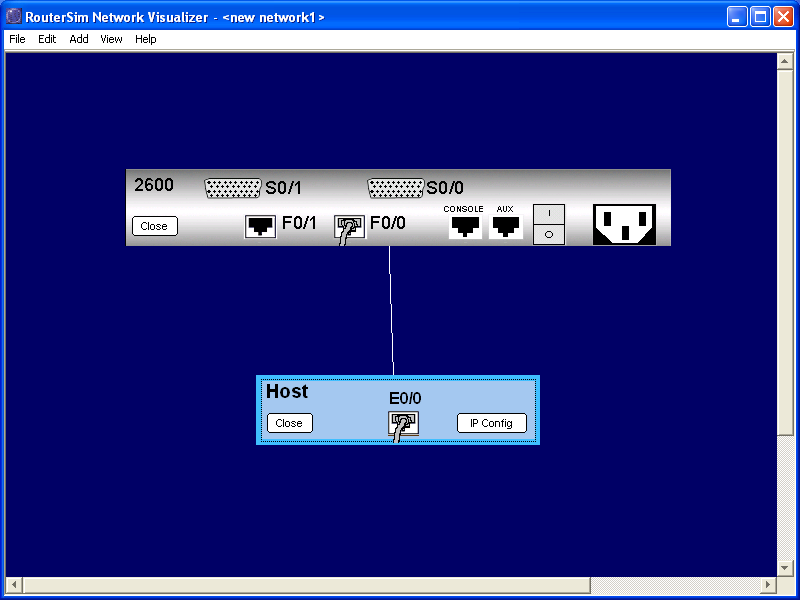

1 ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΠΕΛΟΠΟΝΝΗΣΟΥ ΤΜΗΜΑ ΕΠΙΣΤΗΜΗΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΤΗΛΕΠΙΚΟΙΝΩΝΙΩΝ Δίκτυα Επικοινωνιών ΙΙ Διδάςκων: Απόςτολοσ Γκάμασ (Διδάςκων ΠΔ 407/80) Βοθκόσ Εργαςτθρίου: Δθμιτριοσ Μακρισ Ενδεικτική Λύση 1 ης Εργαστηριακής Άσκησης Συνδεόμαςτε ςτον εξομοιωτι και δθμιουργοφμε τθν τοπολογία που φαίνεται ςτο παρακάτω ςχιμα: Ζπειτα ςυνδζουμε το host A απευκείασ ςτο Fast Ethernet Interface του δρομολογθτι, όπωσ φαίνεται ςτο παρακάτω ςχιμα:

2 Σε αυτό το ςθμείο, ςυνδεόμαςτε ςτο Command Line Interface του δρομολογθτι και εκτελοφμε τισ παρακάτω εντολζσ: 1. Για να «μποφμε» ςε Privileged EXEC Mode, εκτελοφμε τθν εντολι: enable, αφοφ προθγουμζνωσ ζχουμε πατιςει enter ςτθν κονςόλα που εμφανίςτθκε.

3 2. Για να κζςουμε τθν ώρα ςτον δρομολογθτι, ςτο mode που είμαςτε εκτελοφμε τθν εντολι: clock set hh:mm:ss N MONTH YEAR, όπου hh, mm, ss είναι θ ώρα, τα λεπτά και τα δευτερόλεπτα αντίςτοιχα και Ν, ΜΟΝΤΗ και ΥΕΑR θ μζρα, ο μινασ και το ζτοσ αντίςτοιχα. Να ςθμειωκεί ότι ςτον εξομοιωτι δε μποροφμε να κζςουμε μόνο τθν ώρα, χωρίσ τθν θμερομθνία. Επίςθσ λόγω κάποιου bug του λογιςμικοφ του εξομοιωτι το εφροσ τιμών του ζτουσ είναι ςυγκεκριμζνο και περιοριςμζνο (ςυνικωσ ). 3. Για να εμφανίςουμε πλθροφορίεσ για τθν ζκδοςθ του IOS και του δρομολογθτι, ςτο mode που είμαςτε εκτελοφμε τθν εντολι: show version.

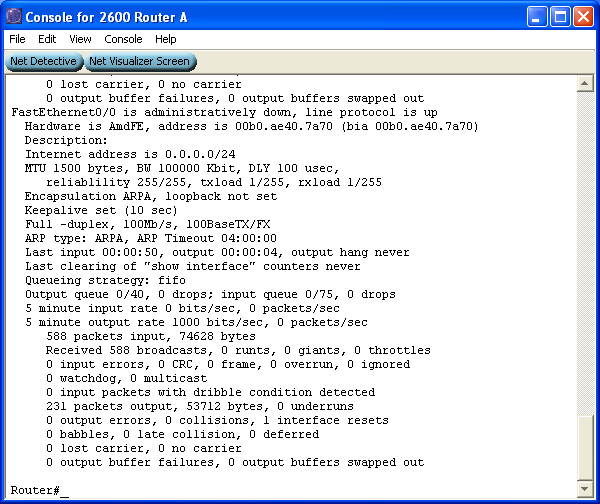

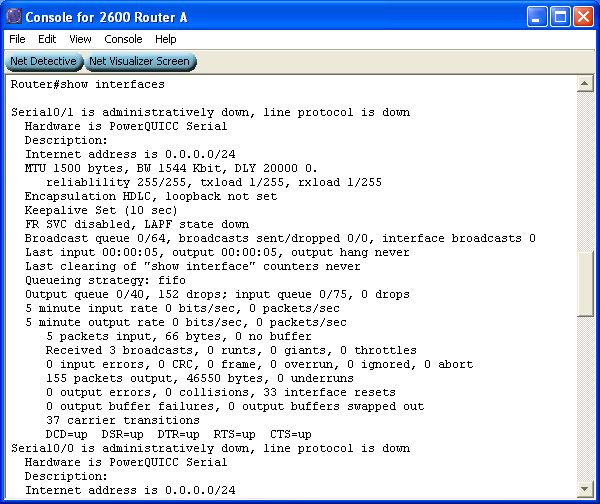

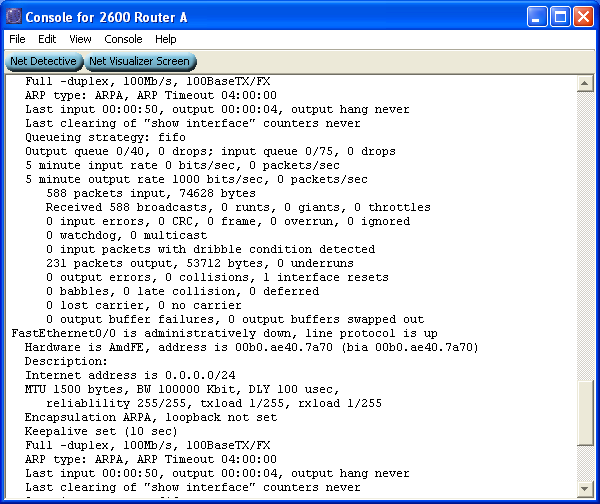

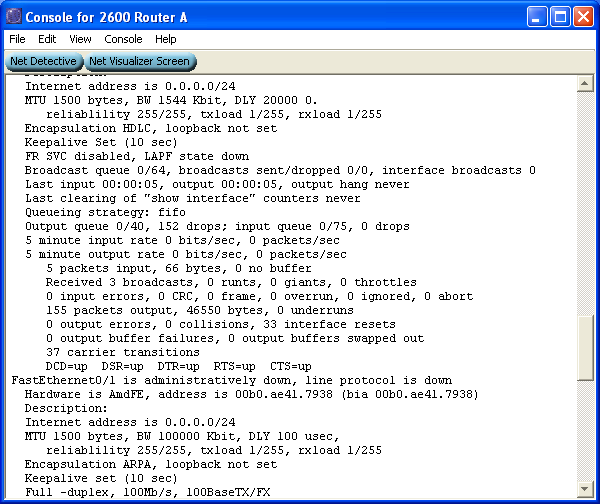

4 4. Για να εμφανίςουμε πλθροφορίεσ για τα interfaces του δρομολογθτι, ςτο mode που είμαςτε εκτελοφμε τθν εντολι: show interfaces.

5

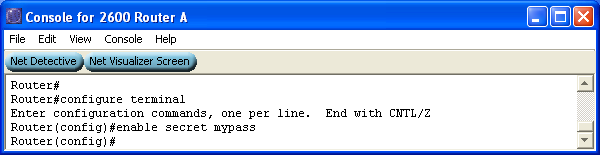

6 5. Για να ορίςουμε ζνα κρυπτογραφθμζνο password για είςοδο ςτο Privileged EXEC Mode, ειςερχόμαςτε αρχικά ςτο Global Configuration Mode με τθν εντολι: configure terminal. Στο mode που είμαςτε τώρα, εκτελοφμε τθν ακόλουκθ εντολι: enable secret mypass, όπου mypass είναι ο προςωπικόσ κωδικόσ μασ. 6. Για να ορίςουμε ζνα password για ςφνδεςθ μζςα από το connection, ςε Global Configuration Mode εκτελοφμε κατά ςειρά τισ ακόλουκεσ εντολζσ: line console 0, password mypass και login. 7. Για να ορίςουμε ζνα password για ςφνδεςθ μζςα από το τερματικό ςε Global Configuration Mode εκτελοφμε κατά ςειρά τισ ακόλουκεσ εντολζσ: line vty 0 x, password mypass και login. To x αντιπροςωπεφει το ςφνολο των διακζςιμων vties, το οποίο μποροφμε να το βροφμε αν εκτελζςουμε τθν εντολι: line vty 0?.

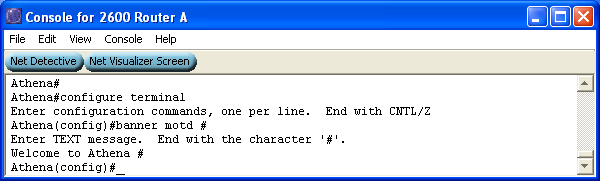

7 8. Για να κζςουμε το hostname του δρομολογθτι ςε «Athena», ςε Global Configuration Mode εκτελοφμε τθν εντολι: hostname Athena. 9. Για να κζςουμε το MOTD banner ςε «Welcome to Athena», ςε Global Configuration Mode εκτελοφμε τισ ακόλουκεσ εντολζσ: banner motd #, ζπειτα πλθκτρολογοφμε το κείμενο που κζλουμε: Welcome to Athena, και τζλοσ πλθκτρολογοφμε τον χαρακτιρα: #. Διαλζγουμε των ειδικό χαρακτιρα # για να εξαςφαλίςουμε ότι το κείμενό μασ κα εμφανιςτεί αυτοφςιο. 10. Για να κζςουμε τθν IP ςε ζνα Fast Ethernet Interface, ενώ βριςκόμαςτε ςε Global Configuration Mode εκτελοφμε τθν εντολι: interface fastethernet n/n, για να ειςζλκουμε ςε Interface Configuration Mode, όπου n/n ο αρικμόσ του interface. Στθ ςυνζχεια, εκτελοφμε τθν εντολι: ip address A.B.C.D E.F.G.H, όπου A.B.C.D είναι θ IP του interface και E.F.G.H είναι θ IP subnet mask. Τζλοσ εκτελοφμε τθν εντολι: no shutdown, προκειμζνου να κζςουμε ενργό το interface.

8 11. Για να κακορίςουμε το IP Configuration του PC, κάνουμε δεξί κλικ πάνω ςτο Host και ςτο παράκυρο που εμφανίηεται, κάνουμε αριςτερό κλικ ςτθν επιλογι IP config. Εμφανίηεται ζνα παράκυρο ςτο οποίο πρζπει να δθλώςουμε τθν IP του Host, τθ subnet mask και το default gateway. Μόλισ ςυμπλθρώςουμε τα ςτοιχεία κλείνουμε αυτό το παράκυρο και ανοίγουμε ζνα τερματικό για τον δρομογθτι κάνοντασ διπλό αριςτερό κλικ πάνω του. Για να κζςουμε τθν IP ςτο Interface που ζχουμε ςυνδζςει το Host μασ ακολουκοφμε τθ διαδικαςία τθν οποία προαναφζραμε ςτο ερώτθμα 10. Αφοφ ζχουμε εκτελζςει τθν παραπάνω διαδικαςία κάνουμε διπλό αριςτερό κλικ πάνω ςτον Host και ςτθ γραμμι εντολών που εμφανίηεται, εκτελοφμε τθν εντολι: ping A.B.C.D, όπου A.B.C.D είναι θ IP address του Fast Ethernet Interface ςτο οποίο ζχει ςυνδεκεί ο Host. Αξίηει να ςθμειωκοφν τα εξισ: Στθν παραμετροποίθςθ του Host, ςτθ ςυγκεκριμζνθ τοπολογία, δεν απαιτείται ο οριςμόσ του default gateway απο τθ ςτιγμι που το μόνο που κζλουμε είναι απλά να κάνουμε ping απο το Host ςτο δρομολογθτι. Αυτό οφείλεται ςτο γεγονόσ οτι ο Host και ο δρομολογθτισ ανικουν ςτο ίδιο δίκτυο. Γενικά όμωσ κα πρζπει ΠΑΝΤΑ να ορίηουμε τθν default getaway παράμετρο. Για να ανικουν ο Host και ο δρομολογθτισ ςτο ίδιο δίκτυο, κα πρζπει να γίνει ςωςτι παραμετροποίθςθ των IP addresses και των subnet masks. 12. Για να αποκθκεφςουμε το τρζχον configuration ςε startup configuration, ςε Privileged EXEC Mode εκτελοφμε τθν εντολι: copy running-config startup-config και ζπειτα πατάμε ENTER.

9 13. Για να επανεκκινιςουμε το δρομολογθτι, ςε Privileged EXEC Mode εκτελοφμε τθν εντολι: reload.

10 14. Για να αποςυνδεκοφμε από τον δρομολογθτι, εκτελοφμε τθν εντολι: logout.
