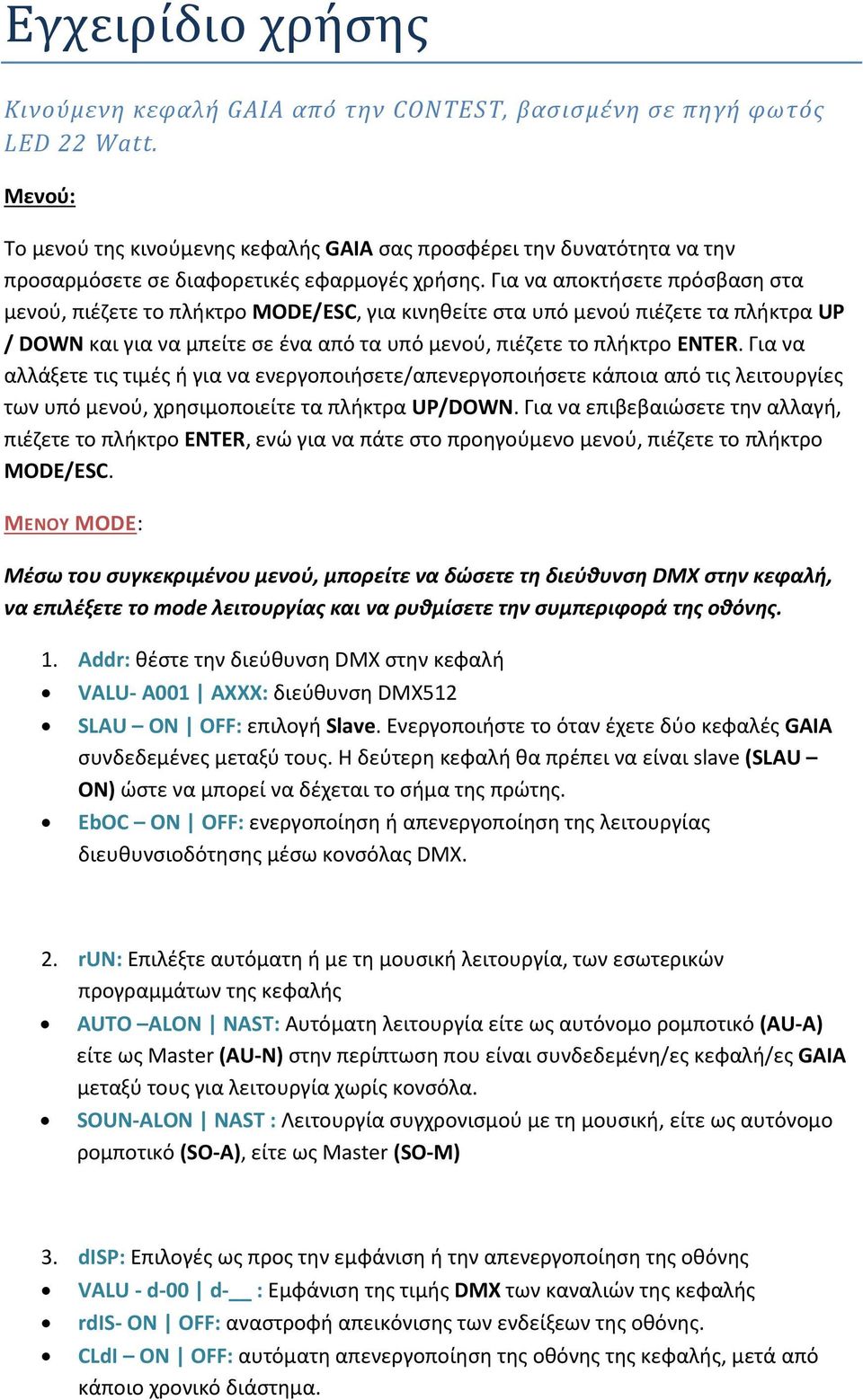

1 Εγχειρίδιο χρήσης Κινούμενη κεφαλή GAIA από την CONTEST, βασισμένη σε πηγή φωτός LED 22 Watt. Μενού: Το μενού της κινούμενης κεφαλής GAIA σας προσφέρει την δυνατότητα να την προσαρμόσετε σε διαφορετικές εφαρμογές χρήσης. Για να αποκτήσετε πρόσβαση στα μενού, πιέζετε το πλήκτρο MODE/ESC, για κινηθείτε στα υπό μενού πιέζετε τα πλήκτρα UP / DOWN και για να μπείτε σε ένα από τα υπό μενού, πιέζετε το πλήκτρο ENTER. Για να αλλάξετε τις τιμές ή για να ενεργοποιήσετε/απενεργοποιήσετε κάποια από τις λειτουργίες των υπό μενού, χρησιμοποιείτε τα πλήκτρα UP/DOWN. Για να επιβεβαιώσετε την αλλαγή, πιέζετε το πλήκτρο ENTER, ενώ για να πάτε στο προηγούμενο μενού, πιέζετε το πλήκτρο MODE/ESC. ΜΕΝΟΥ MODE: Μέσω του συγκεκριμένου μενού, μπορείτε να δώσετε τη διεύθυνση DMX στην κεφαλή, να επιλέξετε το mode λειτουργίας και να ρυθμίσετε την συμπεριφορά της οθόνης. 1. Addr: θέστε την διεύθυνση DMX στην κεφαλή VALU- A001 AXXX: διεύθυνση DMX512 SLAU ON OFF: επιλογή Slave. Ενεργοποιήστε το όταν έχετε δύο κεφαλές GAIA συνδεδεμένες μεταξύ τους. Η δεύτερη κεφαλή θα πρέπει να είναι slave (SLAU ON) ώστε να μπορεί να δέχεται το σήμα της πρώτης. EbOC ON OFF: ενεργοποίηση ή απενεργοποίηση της λειτουργίας διευθυνσιοδότησης μέσω κονσόλας DMX. 2. run: Επιλέξτε αυτόματη ή με τη μουσική λειτουργία, των εσωτερικών προγραμμάτων της κεφαλής AUTO ALON NAST: Αυτόματη λειτουργία είτε ως αυτόνομο ρομποτικό (AU-A) είτε ως Master (AU-N) στην περίπτωση που είναι συνδεδεμένη/ες κεφαλή/ες GAIA μεταξύ τους για λειτουργία χωρίς κονσόλα. SOUN-ALON NAST : Λειτουργία συγχρονισμού με τη μουσική, είτε ως αυτόνομο ρομποτικό (SO-A), είτε ως Master (SO-M) 3. disp: Επιλογές ως προς την εμφάνιση ή την απενεργοποίηση της οθόνης VALU - d-00 d- : Εμφάνιση της τιμής DMX των καναλιών της κεφαλής rdis- ON OFF: αναστροφή απεικόνισης των ενδείξεων της οθόνης. CLdI ON OFF: αυτόματη απενεργοποίηση της οθόνης της κεφαλής, μετά από κάποιο χρονικό διάστημα.

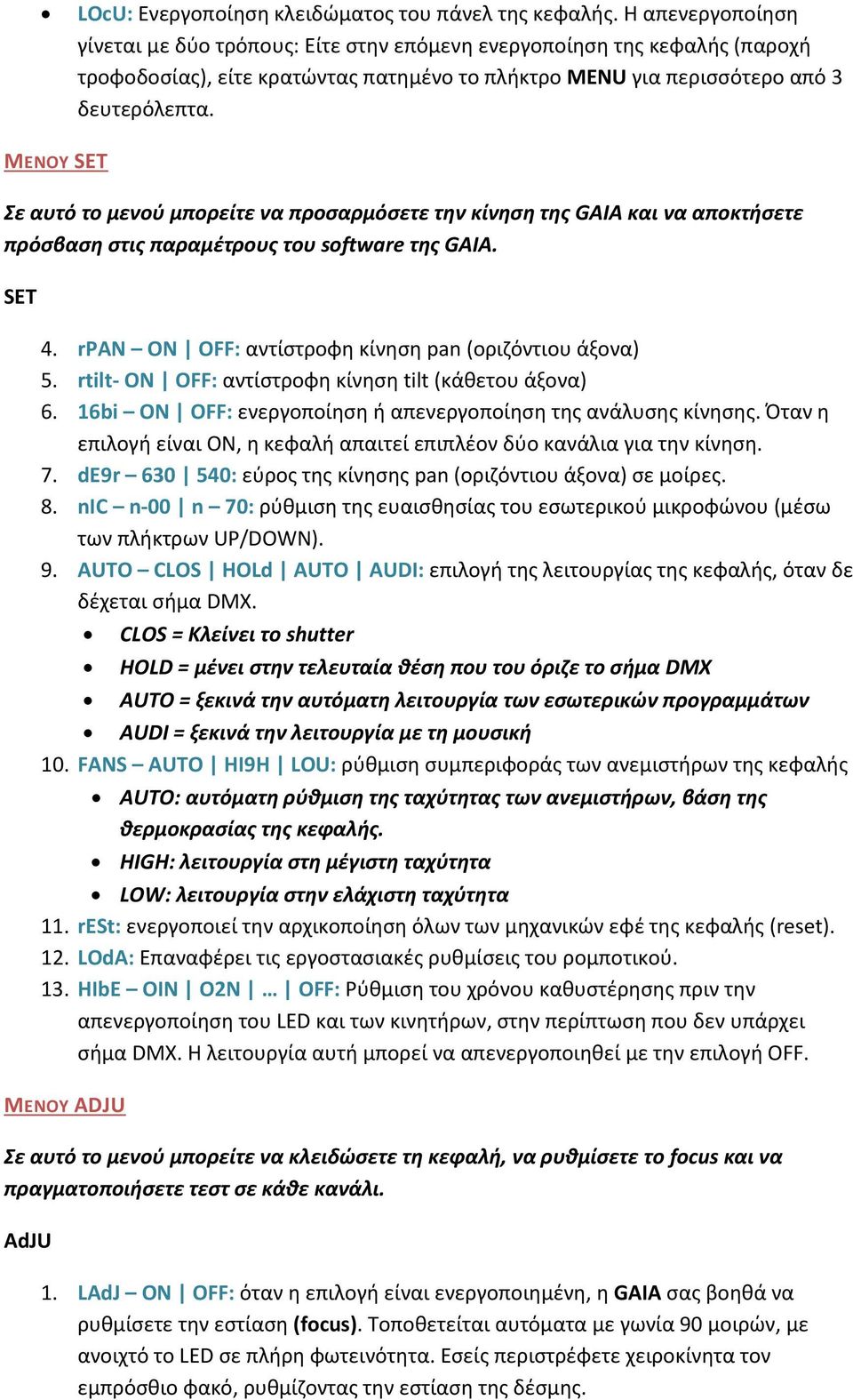

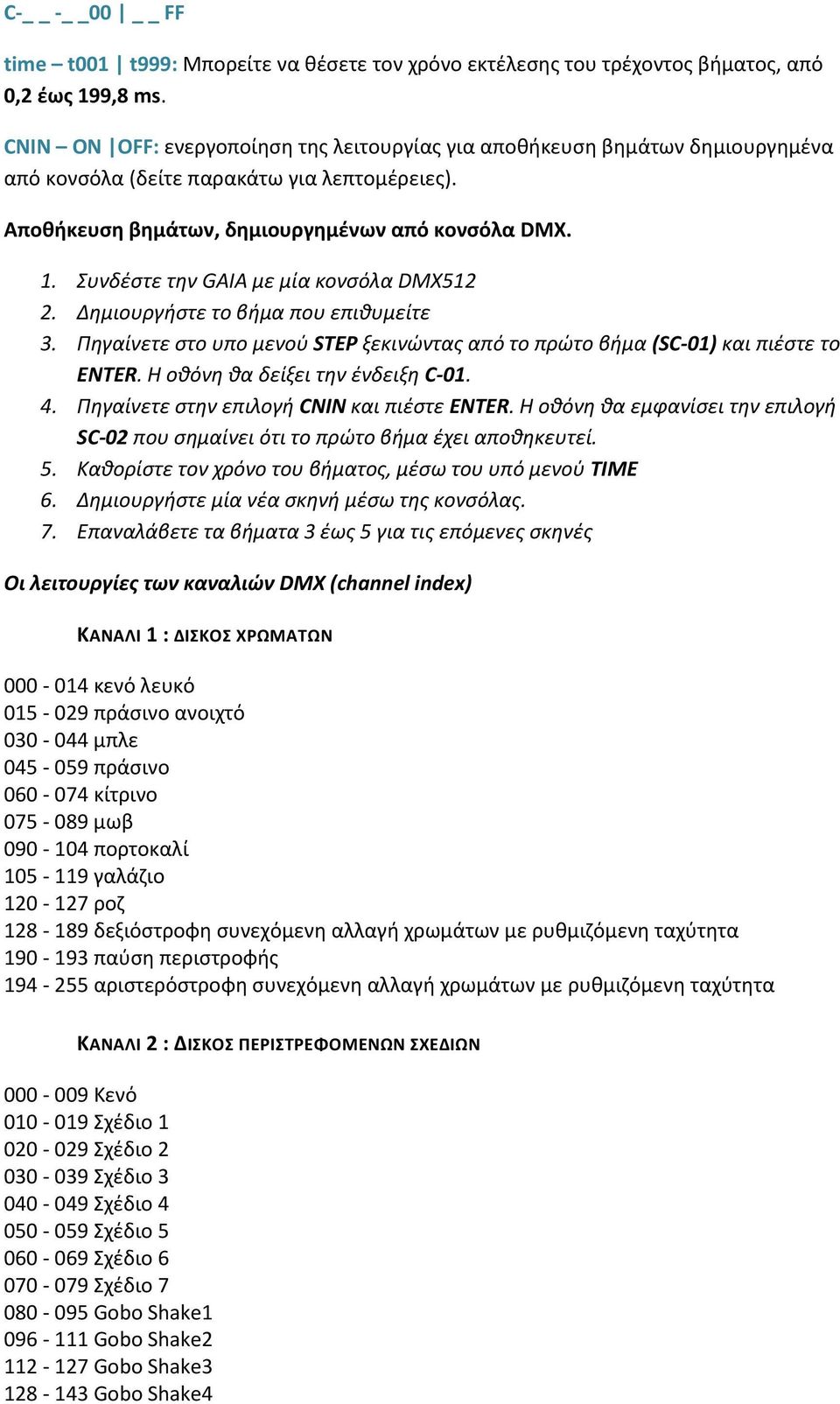

2 LOcU: Ενεργοποίηση κλειδώματος του πάνελ της κεφαλής. Η απενεργοποίηση γίνεται με δύο τρόπους: Είτε στην επόμενη ενεργοποίηση της κεφαλής (παροχή τροφοδοσίας), είτε κρατώντας πατημένο το πλήκτρο MENU για περισσότερο από 3 δευτερόλεπτα. ΜΕΝΟΥ SET Σε αυτό το μενού μπορείτε να προσαρμόσετε την κίνηση της GAIA και να αποκτήσετε πρόσβαση στις παραμέτρους του software της GAIA. SET 4. rpan ON OFF: αντίστροφη κίνηση pan (οριζόντιου άξονα) 5. rtilt- ΟΝ OFF: αντίστροφη κίνηση tilt (κάθετου άξονα) 6. 16bi ΟΝ OFF: ενεργοποίηση ή απενεργοποίηση της ανάλυσης κίνησης. Όταν η επιλογή είναι ON, η κεφαλή απαιτεί επιπλέον δύο κανάλια για την κίνηση. 7. de9r : εύρος της κίνησης pan (οριζόντιου άξονα) σε μοίρες. 8. nic n-00 n 70: ρύθμιση της ευαισθησίας του εσωτερικού μικροφώνου (μέσω των πλήκτρων UP/DOWN). 9. AUTO CLOS HOLd AUTO AUDI: επιλογή της λειτουργίας της κεφαλής, όταν δε δέχεται σήμα DMX. CLOS = Κλείνει το shutter HOLD = μένει στην τελευταία θέση που του όριζε το σήμα DMX AUTO = ξεκινά την αυτόματη λειτουργία των εσωτερικών προγραμμάτων AUDI = ξεκινά την λειτουργία με τη μουσική 10. FANS AUTO HI9H LOU: ρύθμιση συμπεριφοράς των ανεμιστήρων της κεφαλής AUTO: αυτόματη ρύθμιση της ταχύτητας των ανεμιστήρων, βάση της θερμοκρασίας της κεφαλής. HIGH: λειτουργία στη μέγιστη ταχύτητα LOW: λειτουργία στην ελάχιστη ταχύτητα 11. rest: ενεργοποιεί την αρχικοποίηση όλων των μηχανικών εφέ της κεφαλής (reset). 12. LOdA: Επαναφέρει τις εργοστασιακές ρυθμίσεις του ρομποτικού. 13. HIbE OIN O2N OFF: Ρύθμιση του χρόνου καθυστέρησης πριν την απενεργοποίηση του LED και των κινητήρων, στην περίπτωση που δεν υπάρχει σήμα DMX. Η λειτουργία αυτή μπορεί να απενεργοποιηθεί με την επιλογή OFF. ΜΕΝΟΥ ADJU Σε αυτό το μενού μπορείτε να κλειδώσετε τη κεφαλή, να ρυθμίσετε το focus και να πραγματοποιήσετε τεστ σε κάθε κανάλι. AdJU 1. LAdJ ON OFF: όταν η επιλογή είναι ενεργοποιημένη, η GAIA σας βοηθά να ρυθμίσετε την εστίαση (focus). Τοποθετείται αυτόματα με γωνία 90 μοιρών, με ανοιχτό το LED σε πλήρη φωτεινότητα. Εσείς περιστρέφετε χειροκίνητα τον εμπρόσθιο φακό, ρυθμίζοντας την εστίαση της δέσμης.

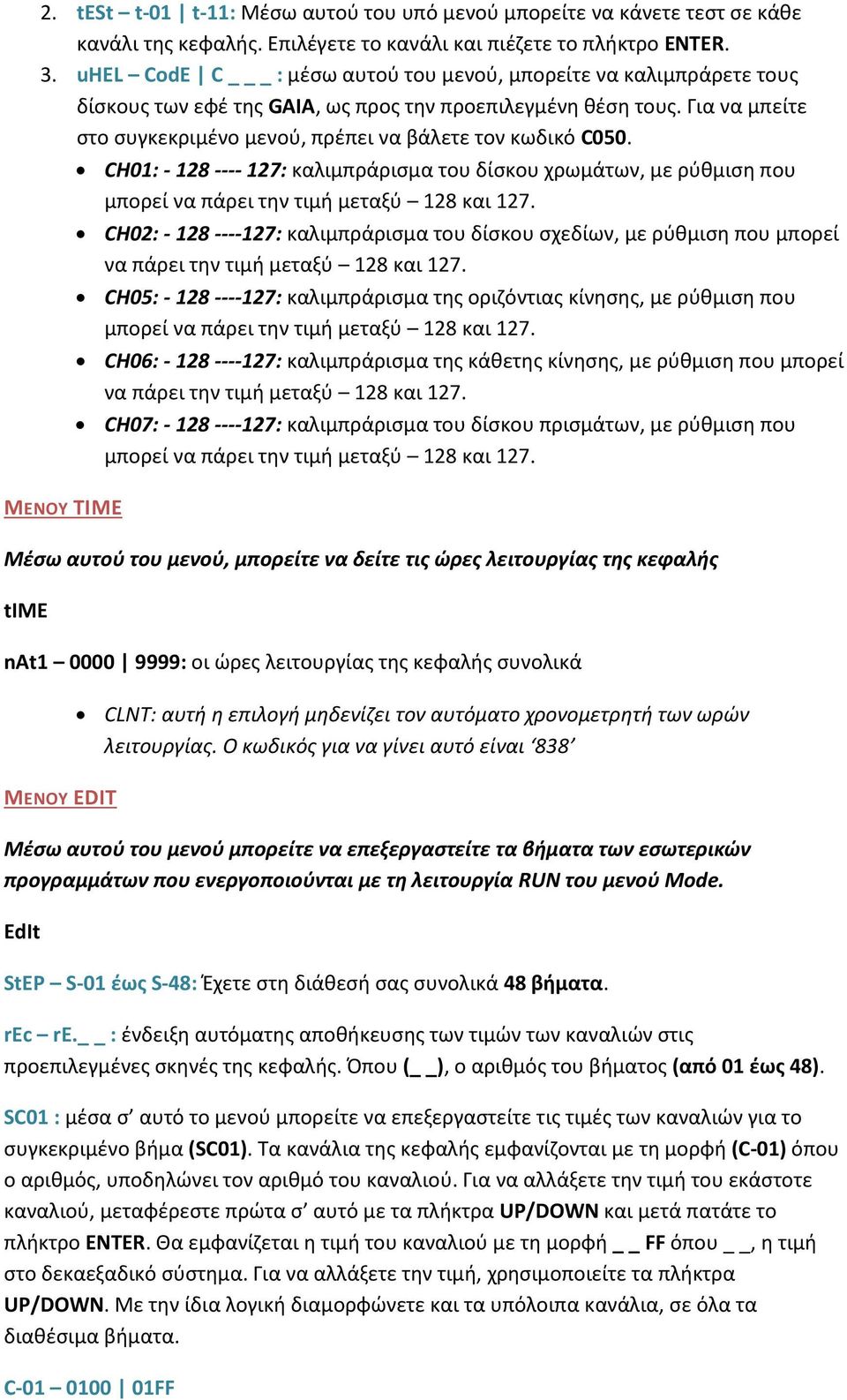

3 2. test t-01 t-11: Μέσω αυτού του υπό μενού μπορείτε να κάνετε τεστ σε κάθε κανάλι της κεφαλής. Επιλέγετε το κανάλι και πιέζετε το πλήκτρο ENTER. 3. uhel CodE C _ : μέσω αυτού του μενού, μπορείτε να καλιμπράρετε τους δίσκους των εφέ της GAIA, ως προς την προεπιλεγμένη θέση τους. Για να μπείτε στο συγκεκριμένο μενού, πρέπει να βάλετε τον κωδικό C050. ΜΕΝΟΥ TIME CH01: : καλιμπράρισμα του δίσκου χρωμάτων, με ρύθμιση που μπορεί να πάρει την τιμή μεταξύ 128 και 127. CH02: : καλιμπράρισμα του δίσκου σχεδίων, με ρύθμιση που μπορεί να πάρει την τιμή μεταξύ 128 και 127. CH05: : καλιμπράρισμα της οριζόντιας κίνησης, με ρύθμιση που μπορεί να πάρει την τιμή μεταξύ 128 και 127. CH06: : καλιμπράρισμα της κάθετης κίνησης, με ρύθμιση που μπορεί να πάρει την τιμή μεταξύ 128 και 127. CH07: : καλιμπράρισμα του δίσκου πρισμάτων, με ρύθμιση που μπορεί να πάρει την τιμή μεταξύ 128 και 127. Μέσω αυτού του μενού, μπορείτε να δείτε τις ώρες λειτουργίας της κεφαλής time nat : οι ώρες λειτουργίας της κεφαλής συνολικά ΜΕΝΟΥ EDIT CLNT: αυτή η επιλογή μηδενίζει τον αυτόματο χρονομετρητή των ωρών λειτουργίας. Ο κωδικός για να γίνει αυτό είναι 838 Μέσω αυτού του μενού μπορείτε να επεξεργαστείτε τα βήματα των εσωτερικών προγραμμάτων που ενεργοποιούνται με τη λειτουργία RUN του μενού Mode. EdIt StEP S-01 έως S-48: Έχετε στη διάθεσή σας συνολικά 48 βήματα. rec re. : ένδειξη αυτόματης αποθήκευσης των τιμών των καναλιών στις προεπιλεγμένες σκηνές της κεφαλής. Όπου ( ), ο αριθμός του βήματος (από 01 έως 48). SC01 : μέσα σ αυτό το μενού μπορείτε να επεξεργαστείτε τις τιμές των καναλιών για το συγκεκριμένο βήμα (SC01). Τα κανάλια της κεφαλής εμφανίζονται με τη μορφή (C-01) όπου ο αριθμός, υποδηλώνει τον αριθμό του καναλιού. Για να αλλάξετε την τιμή του εκάστοτε καναλιού, μεταφέρεστε πρώτα σ αυτό με τα πλήκτρα UP/DOWN και μετά πατάτε το πλήκτρο ENTER. Θα εμφανίζεται η τιμή του καναλιού με τη μορφή FF όπου, η τιμή στο δεκαεξαδικό σύστημα. Για να αλλάξετε την τιμή, χρησιμοποιείτε τα πλήκτρα UP/DOWN. Με την ίδια λογική διαμορφώνετε και τα υπόλοιπα κανάλια, σε όλα τα διαθέσιμα βήματα. C FF

4 C FF time t001 t999: Μπορείτε να θέσετε τον χρόνο εκτέλεσης του τρέχοντος βήματος, από 0,2 έως 199,8 ms. CNIN ON OFF: ενεργοποίηση της λειτουργίας για αποθήκευση βημάτων δημιουργημένα από κονσόλα (δείτε παρακάτω για λεπτομέρειες). Αποθήκευση βημάτων, δημιουργημένων από κονσόλα DMX. 1. Συνδέστε την GAIA με μία κονσόλα DMX Δημιουργήστε το βήμα που επιθυμείτε 3. Πηγαίνετε στο υπο μενού STEP ξεκινώντας από το πρώτο βήμα (SC-01) και πιέστε το ENTER. Η οθόνη θα δείξει την ένδειξη C Πηγαίνετε στην επιλογή CNIN και πιέστε ENTER. Η οθόνη θα εμφανίσει την επιλογή SC-02 που σημαίνει ότι το πρώτο βήμα έχει αποθηκευτεί. 5. Καθορίστε τον χρόνο του βήματος, μέσω του υπό μενού TIME 6. Δημιουργήστε μία νέα σκηνή μέσω της κονσόλας. 7. Επαναλάβετε τα βήματα 3 έως 5 για τις επόμενες σκηνές Οι λειτουργίες των καναλιών DMX (channel index) ΚΑΝΑΛΙ 1 : ΔΙΣΚΟΣ ΧΡΩΜΑΤΩΝ κενό λευκό πράσινο ανοιχτό μπλε πράσινο κίτρινο μωβ πορτοκαλί γαλάζιο ροζ δεξιόστροφη συνεχόμενη αλλαγή χρωμάτων με ρυθμιζόμενη ταχύτητα παύση περιστροφής αριστερόστροφη συνεχόμενη αλλαγή χρωμάτων με ρυθμιζόμενη ταχύτητα ΚΑΝΑΛΙ 2 : ΔΙΣΚΟΣ ΠΕΡΙΣΤΡΕΦΟΜΕΝΩΝ ΣΧΕΔΙΩΝ Κενό Σχέδιο Σχέδιο Σχέδιο Σχέδιο Σχέδιο Σχέδιο Σχέδιο Gobo Shake Gobo Shake Gobo Shake Gobo Shake4

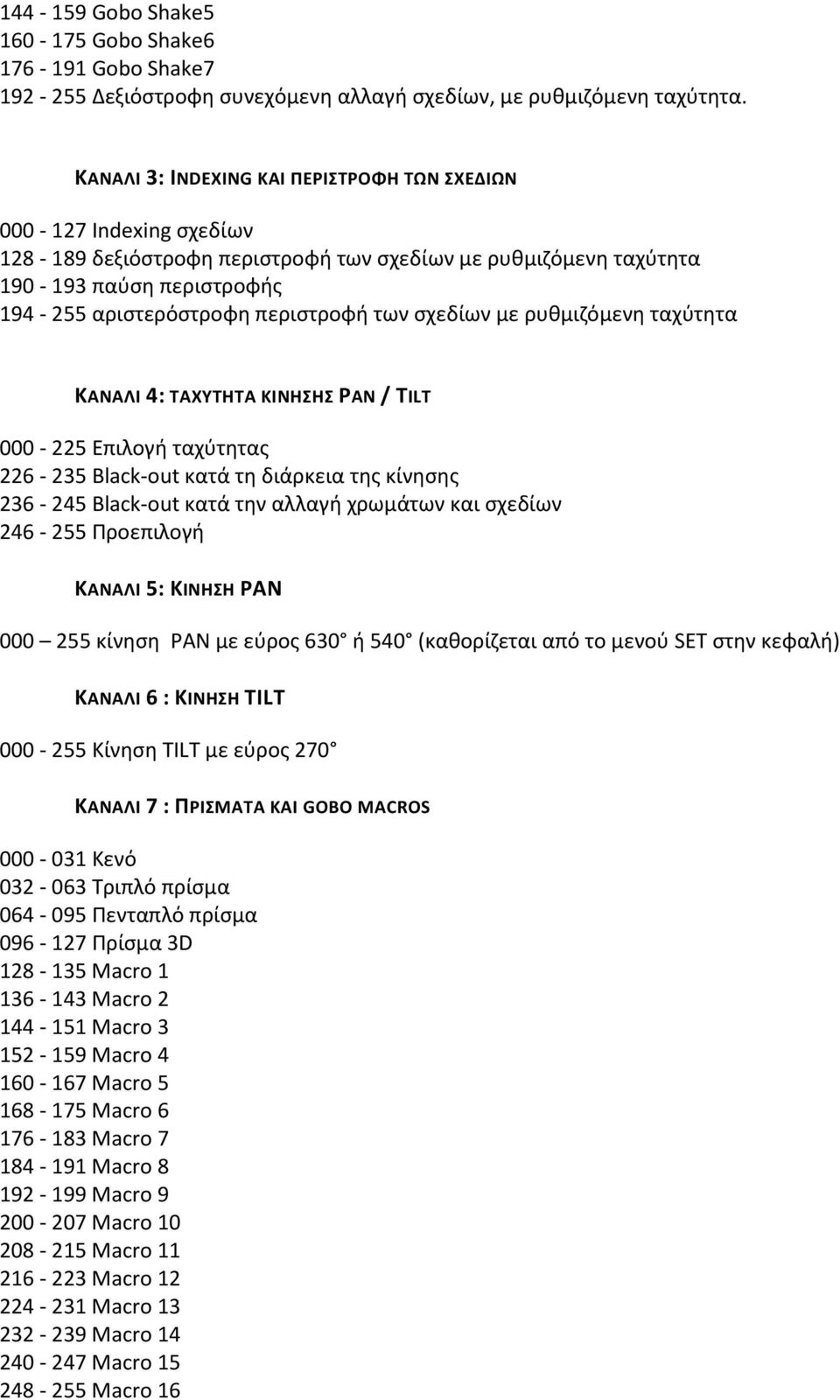

5 Gobo Shake Gobo Shake Gobo Shake Δεξιόστροφη συνεχόμενη αλλαγή σχεδίων, με ρυθμιζόμενη ταχύτητα. ΚΑΝΑΛΙ 3: INDEXING ΚΑΙ ΠΕΡΙΣΤΡΟΦΗ ΤΩΝ ΣΧΕΔΙΩΝ Indexing σχεδίων δεξιόστροφη περιστροφή των σχεδίων με ρυθμιζόμενη ταχύτητα παύση περιστροφής αριστερόστροφη περιστροφή των σχεδίων με ρυθμιζόμενη ταχύτητα ΚΑΝΑΛΙ 4: ΤΑΧΥΤΗΤΑ ΚΙΝΗΣΗΣ PAN / TILT Επιλογή ταχύτητας Black-out κατά τη διάρκεια της κίνησης Black-out κατά την αλλαγή χρωμάτων και σχεδίων Προεπιλογή ΚΑΝΑΛΙ 5: ΚΙΝΗΣΗ PAN κίνηση PAN με εύρος 630 ή 540 (καθορίζεται από το μενού SET στην κεφαλή) ΚΑΝΑΛΙ 6 : ΚΙΝΗΣΗ TILT Κίνηση TILT με εύρος 270 ΚΑΝΑΛΙ 7 : ΠΡΙΣΜΑΤΑ ΚΑΙ GOBO MACROS Κενό Τριπλό πρίσμα Πενταπλό πρίσμα Πρίσμα 3D Macro Macro Macro Macro Macro Macro Macro Macro Macro Macro Macro Macro Macro Macro Macro Macro 16

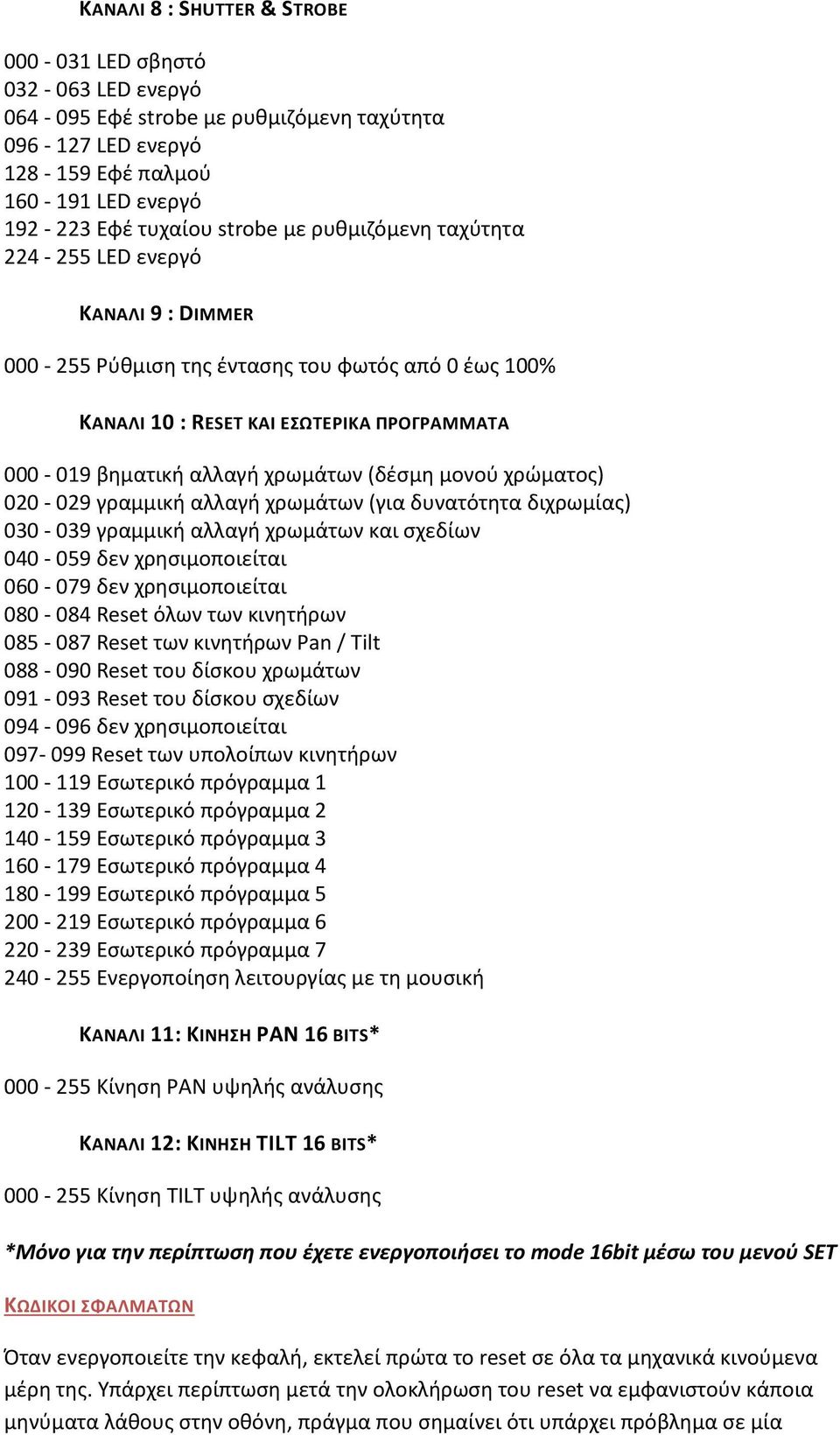

6 ΚΑΝΑΛΙ 8 : SHUTTER & STROBE LED σβηστό LED ενεργό Εφέ strobe με ρυθμιζόμενη ταχύτητα LED ενεργό Εφέ παλμού LED ενεργό Εφέ τυχαίου strobe με ρυθμιζόμενη ταχύτητα LED ενεργό ΚΑΝΑΛΙ 9 : DIMMER Ρύθμιση της έντασης του φωτός από 0 έως 100% ΚΑΝΑΛΙ 10 : RESET ΚΑΙ ΕΣΩΤΕΡΙΚΑ ΠΡΟΓΡΑΜΜΑΤΑ βηματική αλλαγή χρωμάτων (δέσμη μονού χρώματος) γραμμική αλλαγή χρωμάτων (για δυνατότητα διχρωμίας) γραμμική αλλαγή χρωμάτων και σχεδίων δεν χρησιμοποιείται δεν χρησιμοποιείται Reset όλων των κινητήρων Reset των κινητήρων Pan / Tilt Reset του δίσκου χρωμάτων Reset του δίσκου σχεδίων δεν χρησιμοποιείται Reset των υπολοίπων κινητήρων Εσωτερικό πρόγραμμα Εσωτερικό πρόγραμμα Εσωτερικό πρόγραμμα Εσωτερικό πρόγραμμα Εσωτερικό πρόγραμμα Εσωτερικό πρόγραμμα Εσωτερικό πρόγραμμα Ενεργοποίηση λειτουργίας με τη μουσική ΚΑΝΑΛΙ 11: ΚΙΝΗΣΗ PAN 16 BITS* Κίνηση PAN υψηλής ανάλυσης ΚΑΝΑΛΙ 12: ΚΙΝΗΣΗ TILT 16 BITS* Κίνηση TILT υψηλής ανάλυσης *Μόνο για την περίπτωση που έχετε ενεργοποιήσει το mode 16bit μέσω του μενού SET ΚΩΔΙΚΟΙ ΣΦΑΛΜΑΤΩΝ Όταν ενεργοποιείτε την κεφαλή, εκτελεί πρώτα το reset σε όλα τα μηχανικά κινούμενα μέρη της. Υπάρχει περίπτωση μετά την ολοκλήρωση του reset να εμφανιστούν κάποια μηνύματα λάθους στην οθόνη, πράγμα που σημαίνει ότι υπάρχει πρόβλημα σε μία

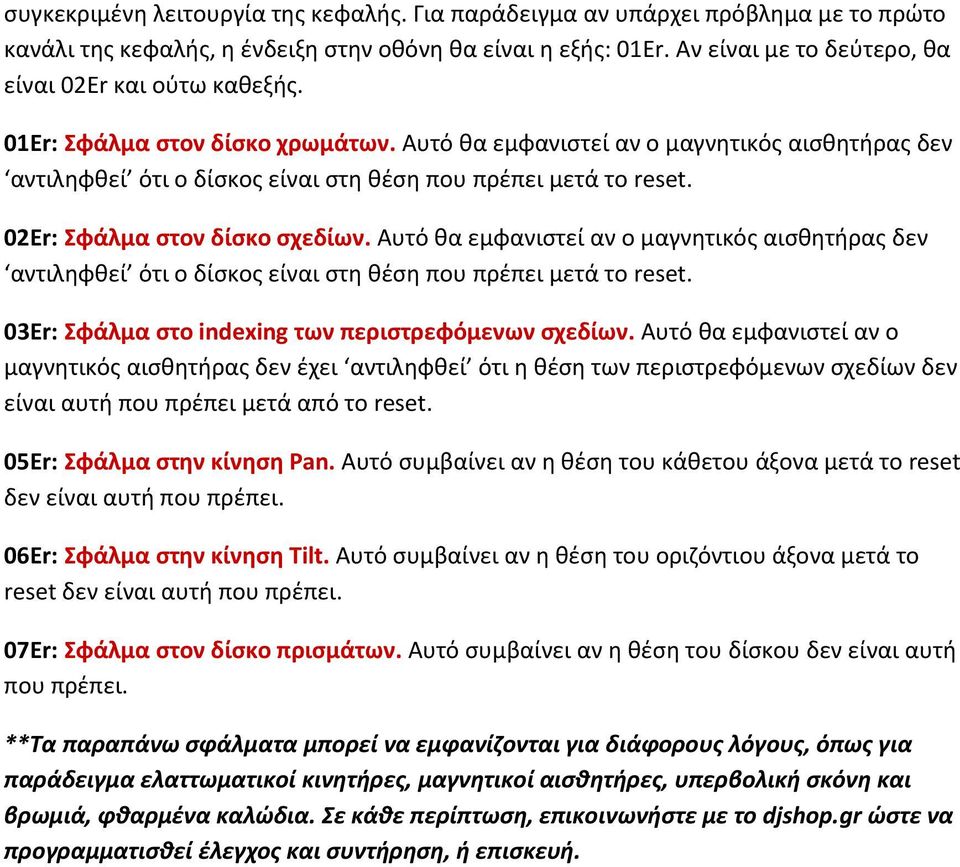

7 συγκεκριμένη λειτουργία της κεφαλής. Για παράδειγμα αν υπάρχει πρόβλημα με το πρώτο κανάλι της κεφαλής, η ένδειξη στην οθόνη θα είναι η εξής: 01Er. Αν είναι με το δεύτερο, θα είναι 02Er και ούτω καθεξής. 01Er: Σφάλμα στον δίσκο χρωμάτων. Αυτό θα εμφανιστεί αν ο μαγνητικός αισθητήρας δεν αντιληφθεί ότι ο δίσκος είναι στη θέση που πρέπει μετά το reset. 02Er: Σφάλμα στον δίσκο σχεδίων. Αυτό θα εμφανιστεί αν ο μαγνητικός αισθητήρας δεν αντιληφθεί ότι ο δίσκος είναι στη θέση που πρέπει μετά το reset. 03Er: Σφάλμα στο indexing των περιστρεφόμενων σχεδίων. Αυτό θα εμφανιστεί αν ο μαγνητικός αισθητήρας δεν έχει αντιληφθεί ότι η θέση των περιστρεφόμενων σχεδίων δεν είναι αυτή που πρέπει μετά από το reset. 05Er: Σφάλμα στην κίνηση Pan. Αυτό συμβαίνει αν η θέση του κάθετου άξονα μετά το reset δεν είναι αυτή που πρέπει. 06Er: Σφάλμα στην κίνηση Tilt. Αυτό συμβαίνει αν η θέση του οριζόντιου άξονα μετά το reset δεν είναι αυτή που πρέπει. 07Er: Σφάλμα στον δίσκο πρισμάτων. Αυτό συμβαίνει αν η θέση του δίσκου δεν είναι αυτή που πρέπει. **Τα παραπάνω σφάλματα μπορεί να εμφανίζονται για διάφορους λόγους, όπως για παράδειγμα ελαττωματικοί κινητήρες, μαγνητικοί αισθητήρες, υπερβολική σκόνη και βρωμιά, φθαρμένα καλώδια. Σε κάθε περίπτωση, επικοινωνήστε με το djshop.gr ώστε να προγραμματισθεί έλεγχος και συντήρηση, ή επισκευή.
