-tech Compact V 1,5m³/h και 2,5m³/h

Transcript

1 Θερµιδοµετρητές Κάψας -tech Compact V 1,5m³/h και 2,5m³/h Οδηγίες εγκατάστασης - λειτουργίας ENERGY SERVICES ENERGY CONTRACTING IT SERVICES Καραολή & ηµητρίου Π. Φάληρο Αθήνα Τηλ.: Fax.: Web : info@dach.gr

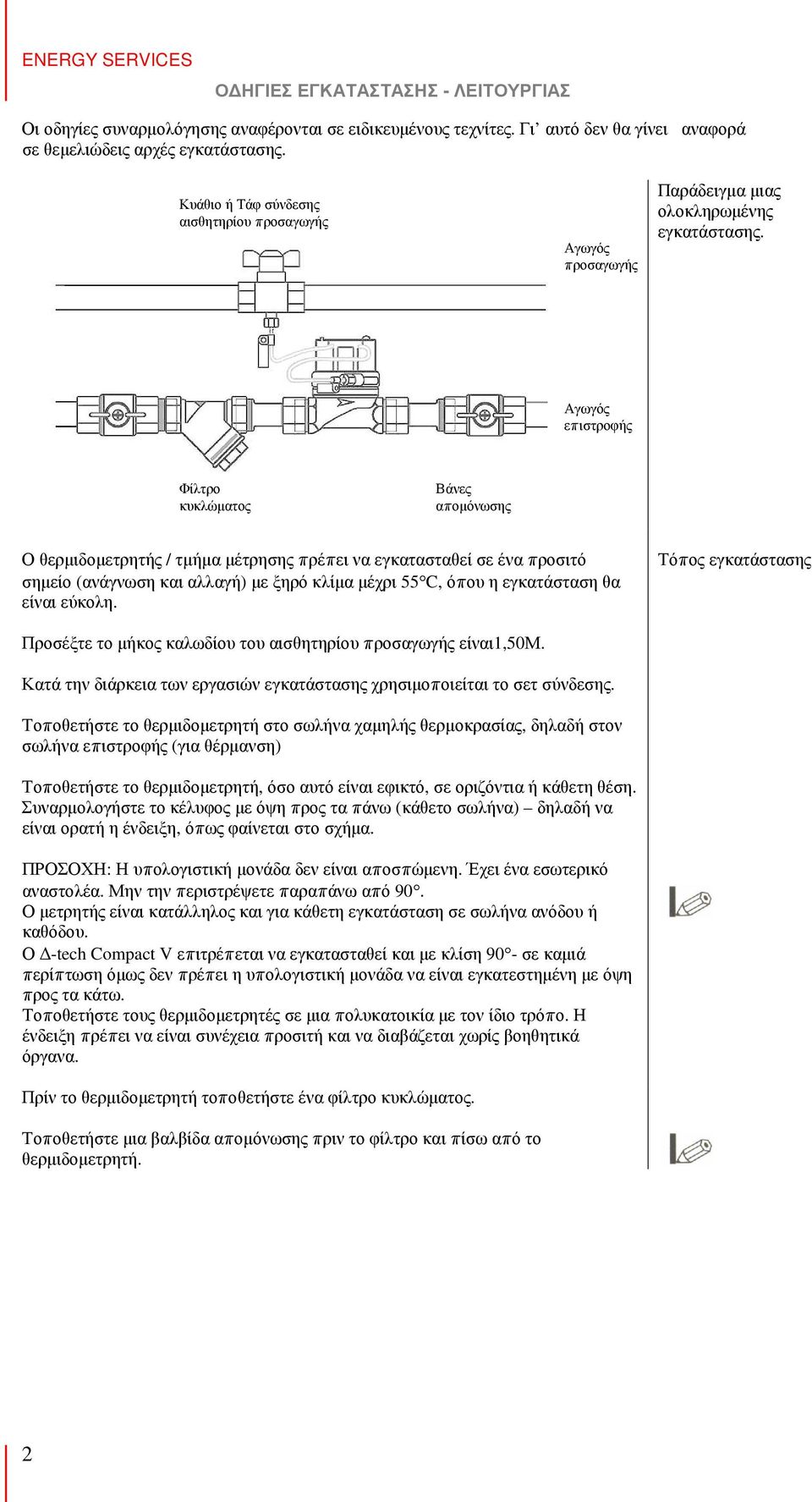

2 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ - ΛΕΙΤΟΥΡΓΙΑΣ Οι οδηγίες συναρµολόγησης αναφέρονται σε ειδικευµένους τεχνίτες. Γι αυτό δεν θα γίνει αναφορά σε θεµελιώδεις αρχές εγκατάστασης. Κυάθιο ή Τάφ σύνδεσης αισθητηρίου προσαγωγής Αγωγός προσαγωγής Παράδειγµα µιας ολοκληρωµένης εγκατάστασης. Αγωγός επιστροφής Φίλτρο κυκλώµατος Βάνες αποµόνωσης Ο θερµιδοµετρητής / τµήµα µέτρησης πρέπει να εγκατασταθεί σε ένα προσιτό σηµείο (ανάγνωση και αλλαγή) µε ξηρό κλίµα µέχρι 55 C, όπου η εγκατάσταση θα είναι εύκολη. Τόπος εγκατάστασης Προσέξτε το µήκος καλωδίου του αισθητηρίου προσαγωγής είναι1,50μ. Κατά την διάρκεια των εργασιών εγκατάστασης χρησιµοποιείται το σετ σύνδεσης. Τοποθετήστε το θερµιδοµετρητή στο σωλήνα χαµηλής θερµοκρασίας, δηλαδή στον σωλήνα επιστροφής (για θέρµανση) Τοποθετήστε το θερµιδοµετρητή, όσο αυτό είναι εφικτό, σε οριζόντια ή κάθετη θέση. Συναρµολογήστε το κέλυφος µε όψη προς τα πάνω (κάθετο σωλήνα) δηλαδή να είναι ορατή η ένδειξη, όπως φαίνεται στο σχήµα. ΠΡΟΣΟΧΗ: Η υπολογιστική µονάδα δεν είναι αποσπώµενη. Έχει ένα εσωτερικό αναστολέα. Μην την περιστρέψετε παραπάνω από 90. Ο µετρητής είναι κατάλληλος και για κάθετη εγκατάσταση σε σωλήνα ανόδου ή καθόδου. Ο -tech Compact V επιτρέπεται να εγκατασταθεί και µε κλίση 90 - σε καµιά περίπτωση όµως δεν πρέπει η υπολογιστική µονάδα να είναι εγκατεστηµένη µε όψη προς τα κάτω. Τοποθετήστε τους θερµιδοµετρητές σε µια πολυκατοικία µε τον ίδιο τρόπο. Η ένδειξη πρέπει να είναι συνέχεια προσιτή και να διαβάζεται χωρίς βοηθητικά όργανα. Πρίν το θερµιδοµετρητή τοποθετήστε ένα φίλτρο κυκλώµατος. Τοποθετήστε µια βαλβίδα αποµόνωσης πριν το φίλτρο και πίσω από το θερµιδοµετρητή. 2

3 Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΛΕΙΤΟΥΡΓΙΑΣ Υπολογιστική Μονάδα Βάση Μετρητή Κάψας Αφού εγκαταστήσετε την βάση του µετρητή παροχής προσέχοντας πάντα τη σωστή φορά του νερού (ακολουθεί την φορά του βέλους στην βάση της µετρητικής κάψας) και έχετε καθαρίσει την εγκατάσταση, κάντε έλεγχο διαρροών. Αφαιρέστε την τάπα στον µετρητή χρησιµοποιώντας γερµανικό κλειδί Νο22. Καθαρίστε τη βάση και τα λάστιχα (o-ring) της µετρητικής κάψας και αλείψτε αυτές µε γράσο σιλικόνης. Βιδώστε την υπολογιστική µονάδα στο µετρητή κάψας όχι πολύ δυνατά (για να είναι εύκολη η αποσυναρµολόγηση) έως ότου δεν έχετε διαρροές. Μετά την εγκατάσταση φέρετε την υπολογιστική µονάδα σε µια καλή θέση ανάγνωσης. Θερµοστοιχείο (Θερµόµετρο αντιστάσεως) ΠΡΟΣΟΧΗ: δεν επιτρέπεται σε καµιά περίπτωση να την περιστρέψετε 360µοίρες. Η περαιτέρω περιστροφή καταστρέφει την συσκευή. Πριν την συναρµολόγηση του µετρητή θα πρέπει να καθαριστεί καλά το κύκλωµα. Κατά την διάρκεια καθαρισµού του κυκλώµατος θα χρησιµοποιείται µόνο η βάση του µετρητή. Το αισθητήριο (θερµοστοιχείο) της επιστροφής είναι ενσωµατωµένο στο κέλυφος του µετρητή παροχής. Το αισθητήριο (θερµοστοιχείο) της προσαγωγής µπορεί να εγκατασταθεί µέσα σε κυάθιο, σε τάφ σύνδεσης ή κατευθείαν πάνω σε µια ειδική σφαιρική βάνα. Κυάθιο Σφαιρική βάνα Ταφ σύνδεσης Μπουτόν Η όψη του θερµιδοµετρητή -Tech Compact V kwh Βασική ένδειξη η τρέχουσα κατανάλωση Ενδείξεις στην οθόνη Εάν πατήσετε µια φορά το µπουτόν, εµφανίζονται µια µετά την άλλη οι διπλανές ενδείξεις. Κατανάλωση προηγούµενου έτους 3

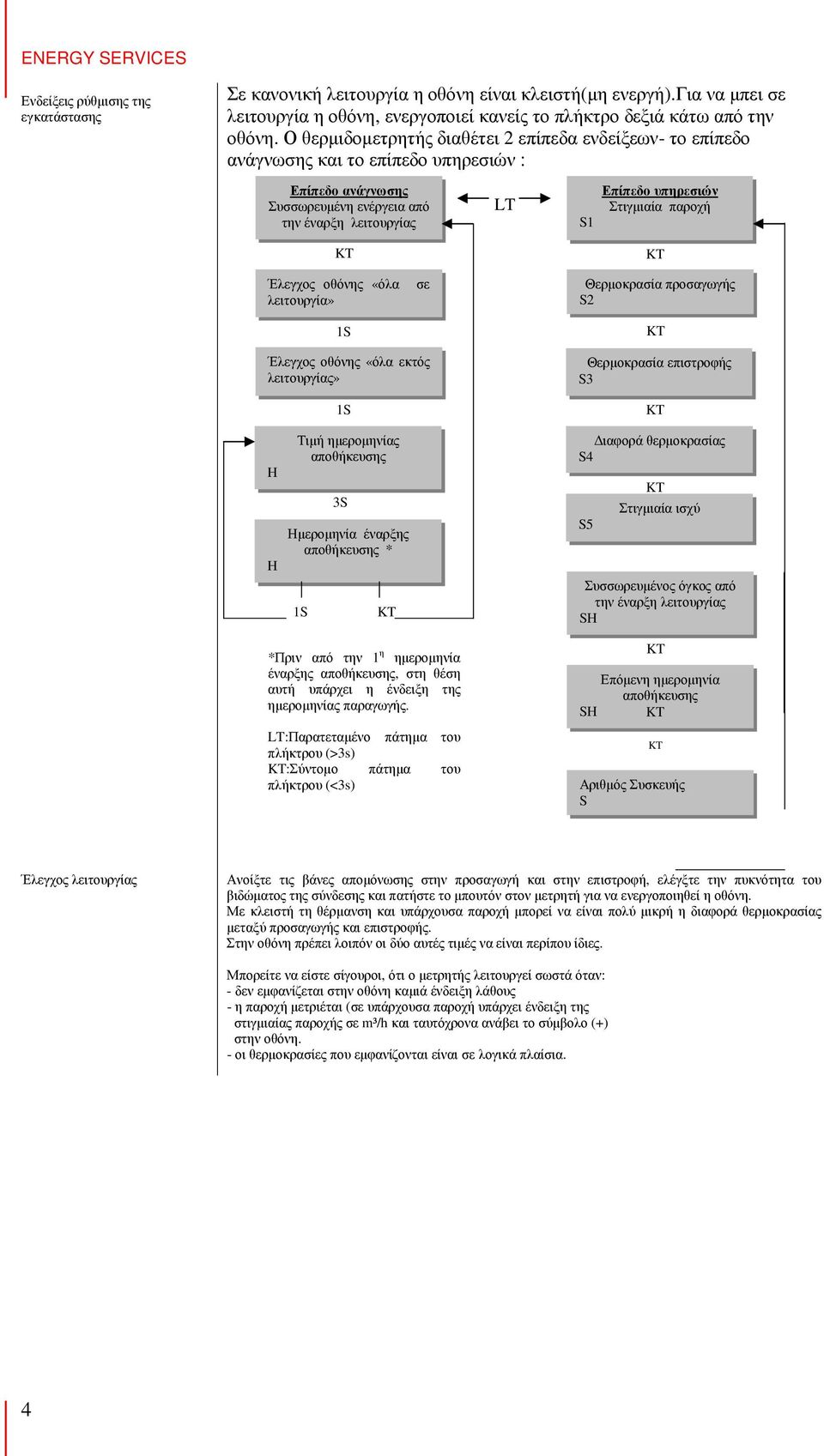

4 Ενδείξεις ρύθµισης της εγκατάστασης Σε κανονική λειτουργία η οθόνη είναι κλειστή(µη ενεργή).για να µπει σε λειτουργία η οθόνη, ενεργοποιεί κανείς το πλήκτρο δεξιά κάτω από την οθόνη. Ο θερµιδοµετρητής διαθέτει 2 επίπεδα ενδείξεων- το επίπεδο ανάγνωσης και το επίπεδο υπηρεσιών Επίπεδο ανάγνωσης Συσσωρευµένη ενέργεια από την έναρξη λειτουργίας LT S1 Επίπεδο υπηρεσιών Στιγµιαία παροχή Έλεγχος οθόνης «όλα λειτουργία» 1S σε Θερµοκρασία προσαγωγής S2 Έλεγχος οθόνης «όλα εκτός λειτουργίας» 1S Θερµοκρασία επιστροφής S3 H H Τιµή ηµεροµηνίας αποθήκευσης Ηµεροµηνία έναρξης αποθήκευσης * 1S 3S ιαφορά θερµοκρασίας S4 S5 Στιγµιαία ισχύ Συσσωρευµένος όγκος από την έναρξη λειτουργίας SH *Πριν από την 1 η ηµεροµηνία έναρξης αποθήκευσης, στη θέση αυτή υπάρχει η ένδειξη της ηµεροµηνίας παραγωγής. LT:Παρατεταµένο πάτηµα του πλήκτρου (>3s) :Σύντοµο πάτηµα του πλήκτρου (<3s) Επόµενη ηµεροµηνία αποθήκευσης SH Αριθµός Συσκευής S Έλεγχος λειτουργίας Ανοίξτε τις βάνες αποµόνωσης στην προσαγωγή και στην επιστροφή, ελέγξτε την πυκνότητα του βιδώµατος της σύνδεσης και πατήστε το µπουτόν στον µετρητή για να ενεργοποιηθεί η οθόνη. Με κλειστή τη θέρµανση και υπάρχουσα παροχή µπορεί να είναι πολύ µικρή η διαφορά θερµοκρασίας µεταξύ προσαγωγής και επιστροφής. Στην οθόνη πρέπει λοιπόν οι δύο αυτές τιµές να είναι περίπου ίδιες. Μπορείτε να είστε σίγουροι, ότι ο µετρητής λειτουργεί σωστά όταν: - δεν εµφανίζεται στην οθόνη καµιά ένδειξη λάθους - η παροχή µετριέται (σε υπάρχουσα παροχή υπάρχει ένδειξη της στιγµιαίας παροχής σε m³/h και ταυτόχρονα ανάβει το σύµβολο (+) στην οθόνη. - οι θερµοκρασίες που εµφανίζονται είναι σε λογικά πλαίσια. 4

5 ιαγνωστικές ενδείξεις F-1 F-3 F-4 Το αισθητήριο είναι χαλασµένο. Αλλαγή του µετρητή. Τα αισθητήρια είναι αλλαγµένα ή ο µετρητής είναι εγκατεστηµένος στη προσαγωγή. Το αισθητήριο επιστροφής καταγράφει µια πιο υψηλή θερµοκρασία από το αισθητήριο προσαγωγής. Εάν έχετε κλείσει την θέρµανση πριν λίγο, περιµένετε λίγο. Εάν µετά από λίγη ώρα δεν εξαφανισθεί η ένδειξη τότε τοποθετήστε τα αισθητήρια ή τον µετρητή στη σωστή θέση. Ο µετρητής δεν έχει πρόβληµα Η πλακέτα του µετρητή είναι χαλασµένη. Αλλαγή του µετρητή. F-5 F-6 Είναι ενεργοποιηµένο το σύστηµα εξοικονόµησης µπαταρίας. Ο µετρητής δεν έχει πρόβληµα Η βάση του µετρητή είναι τοποθετηµένη ανάποδα. Η κατεύθυνση ροής του ογκόµετρου είναι λανθασµένη. C-1 Ο µετρητής είναι χαλασµένος για µεγάλη διάρκεια και πρέπει να αλλάξει. Οι τιµές ανάγνωσης δεν µπορούν να χρησιµοποιηθούν. ΠΡΟΣΟΧΗ!!!! Μετά από 5 έτη επικοινωνήστε µε την εταιρεία για Service. Η διάρκεια ζωής της µπαταρίας διαρκεί 5+1 έτη από την ηµεροµηνία παραγωγής, η οποία φαίνεται στην κίτρινη αυτοκόλλητη ταινία στην υπολογιστική µονάδα του µετρητή. Εάν η µπαταρία τελειώσει, τότε ο θερµιδοµετρητής χάνει τα δεδοµένα του και χρειάζεται αντικατάσταση. Μπορείτε να αλλάζετε µεταξύ των δύο επιπέδων ενδείξεων µε ένα παρατεταµένο πάτηµα του πλήκτρου. Μερικές ενδείξεις του επιπέδου ανάγνωσης και όλες οι ενδείξεις του επιπέδου υπηρεσιών διαθέτουν ένα σήµα(δείκτη) αναγνώρισης των ενδείξεων( π.χ. «S3» για την θερµοκρασία επιστροφής). Στο επίπεδο ανάγνωσης περνάµε από την ένδειξη της συσσωρευµένης ενέργειας µέσω ενός σύντοµου πατήµατος του πλήκτρου στην ένδειξη έλεγχος οθόνης «όλα σε λειτουργία». Μετά συνδέεται η οθόνη αυτόµατα µέχρι τις εναλλασσόµενες ενδείξεις της τιµής της ηµεροµηνίας αποθήκευσης και της ηµεροµηνίας έναρξης αποθήκευσης. Από το σηµείο αυτό, µέσω ενός σύντοµου πατήµατος του πλήκτρου, επιστρέφετε στην ένδειξη της συσσωρευµένης ενέργειας. Οι ενδείξεις στο επίπεδο υπηρεσιών µπορούν να συνδέονται η µια µετά την άλλη µε το σύντοµο πάτηµα κάθε φορά του πλήκτρου. ΠΡΟΣΟΧΗ!! Στην ένδειξη του αριθµού συσκευής, ο αριθµός δίπλα στον δείκτη αναγνώρισης της ένδειξης είναι το πρώτο ψηφίο του αριθµού της συσκευής. Παράδειγµα: S =Αριθµός συσκευής Περίπου 4 λεπτά µετά το τελευταίο πάτηµα του πλήκτρου σβήνει η οθόνη αυτόµατα. ΕΞΑΛΕΙΨΗ ΣΦΑΛΜΑΤΟΣ: Ελέγξτε τα παρακάτω σηµεία, προτού να ψάξετε για µια βλάβη του Θερµιδοµετρητή: Είναι σε λειτουργία η θέρµανση; - Λειτουργεί η αντλία κυκλοφορίας νερού; Είναι εντελώς ανοιχτές οι βάνες αποµόνωσης; Είναι ελεύθερο το κύκλωµα( ενδεχοµένως να πρέπει να καθαριστεί το φίλτρο); Είναι κανονική η διαστασιολόγηση; Αν υπάρχουν ενδείξεις των τιµών θερµοκρασίας, αλλά καµία ένδειξη ροής, τότε πρέπει να: 5

6 Ελέγξετε ή να διορθώσετε ενδεχοµένως την κατεύθυνση εγκατάστασης Απεγκαταστήσετε τον µετρητή. Μέσω της ανάγνωσης ελέγξτε αν περιστρέφεται η πεταλούδα ή εάν ο δείκτης +( ενεργή ροή) αναβοσβήνει στην ένδειξη.- Η πεταλούδα µπορεί να έχει µπλοκάρει εξαιτίας ενός ξένου σώµατος. Αν αυτό δεν βοηθάει στην εξάλειψη του σφάλµατος, αλλάξτε τον µετρητή. ΤΕΛΙΚΕΣ ΕΡΓΑΣΙΕΣ Σφραγίστε το βίδωµα σύνδεσης και τα δύο αισθητήρια θερµοκρασίας Μόνο στους µετρητές µε ενσωµατωµένο αισθητήριο επιστροφής : Πάνω στην πινακίδα περιγραφής του µετρητή παρουσιάζεται η τιµή για Qmin δύο φορές. Η Τ (διαφορά θερµοκρασίας) είναι ανεξάρτητη από την κατάσταση της συσκευής θέρµανσης (Θερµοκρασία όγκου και επιστροφής και ροή). Την τιµή για Qmin, που δεν ισχύει(δεν είναι σωστή) για την περίπτωση εφαρµογής, πρέπει να είναι µη ευδιάκριτη: Qn 1,5 m 3 /h Εγκατάσταση Παλµών Qn 1,5 m 3 /h Εγκατάσταση Παλµών DN 15 PN 16 bar DN 15 Pn 16 bar Τ 3Κ Qmin 120l/h Τ 8Κ Qmin 60l/h ΣΥΝ ΕΣΗ ΤΟΥ ΚΑΛΩ ΙΟΥ M-BUS/ ΠΑΛΜΩΝ Αποµακρύνετε το καπάκι από το περίβληµα. Τον ρευµατολήπτη(φις) του καλωδίου M-Bus/παλµών(Αρ. : ) τοποθετήστε τον στην υπάρχουσα υποδοχή. Στην περίπτωση της εκδοχής µε έξοδο παλµών, πρέπει να δώσετε προσοχή στη σωστή πόλωση: έξοδος όγκου( πράσινο καλώδιο) τοποθετήστε κάτω από το σηµείο V, έξοδος ενέργειας (λευκό καλώδιο) τοποθετήστε κάτω από το σηµείο E : Καλώδιο Impuls 6 Στην περίπτωση της εκδοχής M-Bus µόνο οι εξωτερικές ακίδες είναι καλυµµένες. Η πόλωση εδώ δεν είναι καθορισµένη. Συνδέστε το καπάκι. Σφραγίστε το µε την σφραγίδα της Techem η θέση εφαρµογής της σφραγίδας πρέπει να είναι απαλλαγµένη από σκόνη και λιπαρές ουσίες(π.χ. γράσο). Στηρίξτε το καλώδιο στον τοίχο µε ούπες ως την πρίζα διακλάδωσης, µειώστε το στο αναγκαίο µήκος και καλύψτε µε θήκες τα καλώδια(αρ. : 4244). Την περαιτέρω σύνδεση του καλωδίου στα συστήµατα της Techem ή στις µονάδες ενδείξεων προγραµµατίστε τα παρακαλώ µε χωριστές οδηγίες. Εδώ περιγράφονται λεπτοµερώς µόνο οι απαραίτητες λεπτοµέρειες.
