COMET SD DVB Επίγειος Δέκτης. Υψηλής Ευκρίνειας Mpeg4 H-264 H-DVT ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ

Transcript

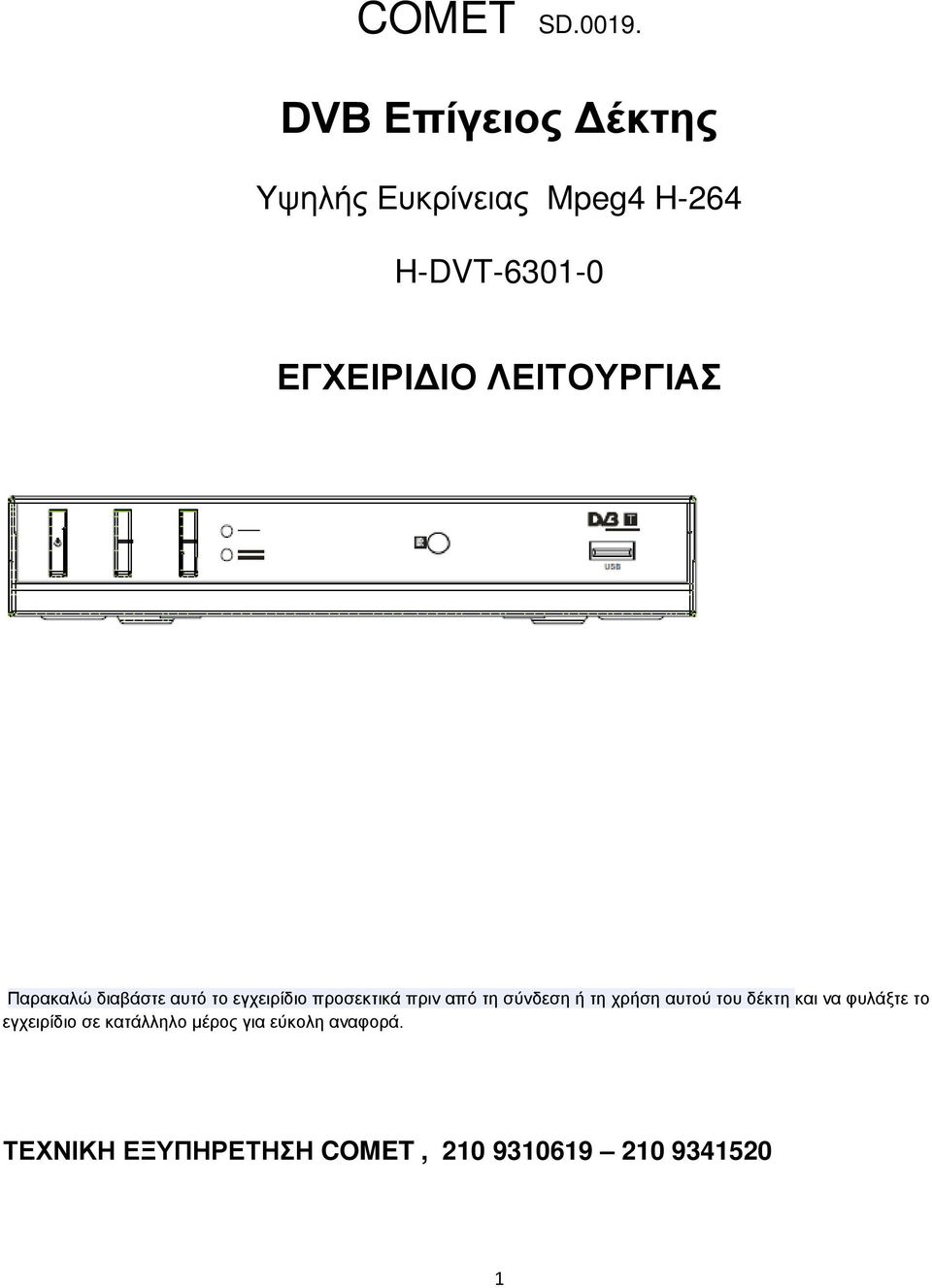

1 COMET SD DVB Επίγειος Δέκτης Υψηλής Ευκρίνειας Mpeg4 H-264 H-DVT ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ Παρακαλώ διαβάστε αυτό το εγχειρίδιο προσεκτικά πριν από τη σύνδεση ή τη χρήση αυτού του δέκτη και να φυλάξτε το εγχειρίδιο σε κατάλληλο μέρος για εύκολη αναφορά. ΤΕΧΝΙΚΗ ΕΞΥΠΗΡΕΤΗΣΗ COMET,

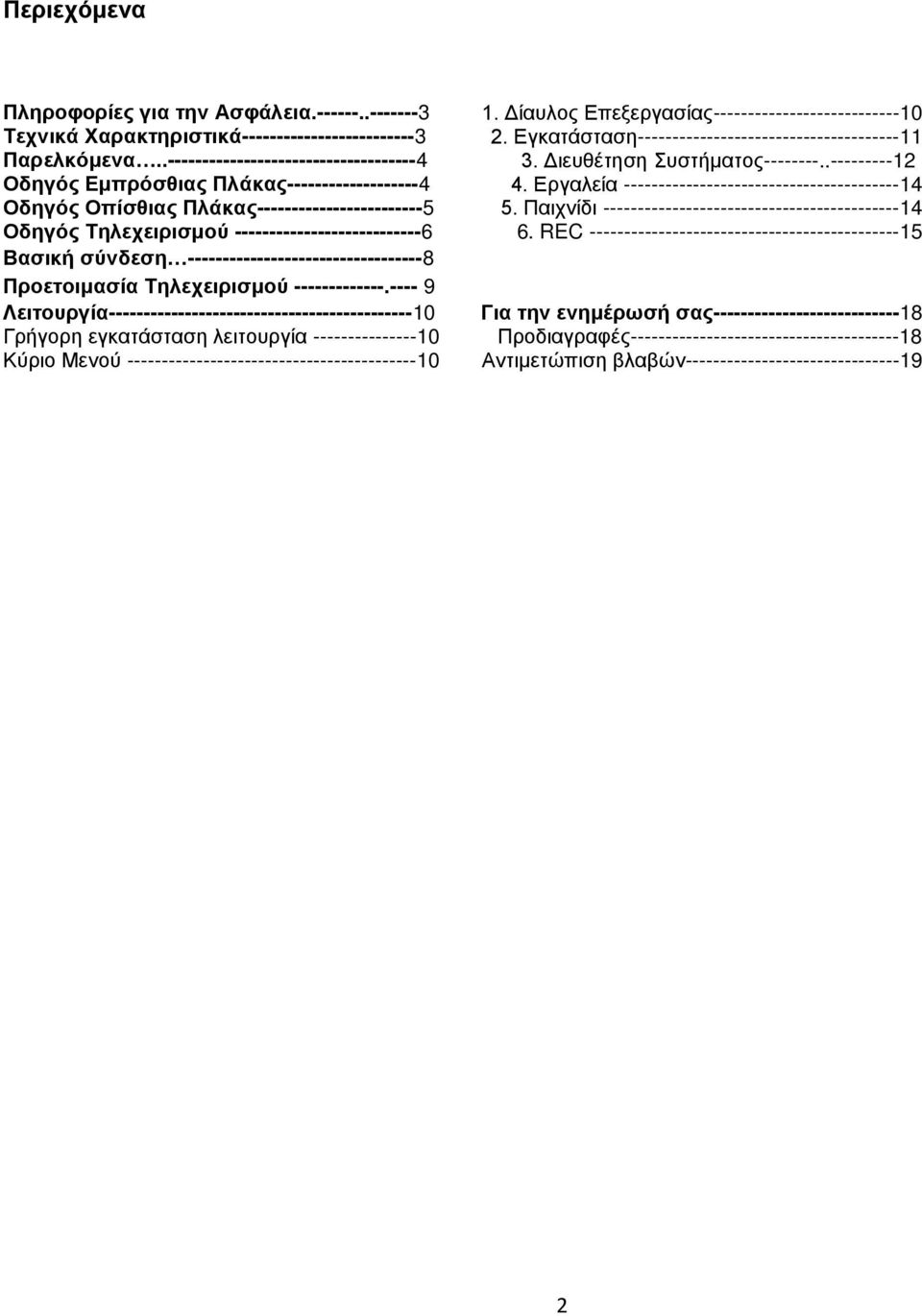

2 Περιεχόμενα Πληροφορίες για την Ασφάλεια Δίαυλος Επεξεργασίας Τεχνικά Χαρακτηριστικά Εγκατάσταση Παρελκόμενα Διευθέτηση Συστήματος Οδηγός Εμπρόσθιας Πλάκας Εργαλεία Οδηγός Οπίσθιας Πλάκας Παιχνίδι Οδηγός Τηλεχειρισμού REC Βασική σύνδεση Προετοιμασία Τηλεχειρισμού Λειτουργία Γρήγορη εγκατάσταση λειτουργία Κύριο Μενού Για την ενημέρωσή σας Προδιαγραφές Αντιμετώπιση βλαβών

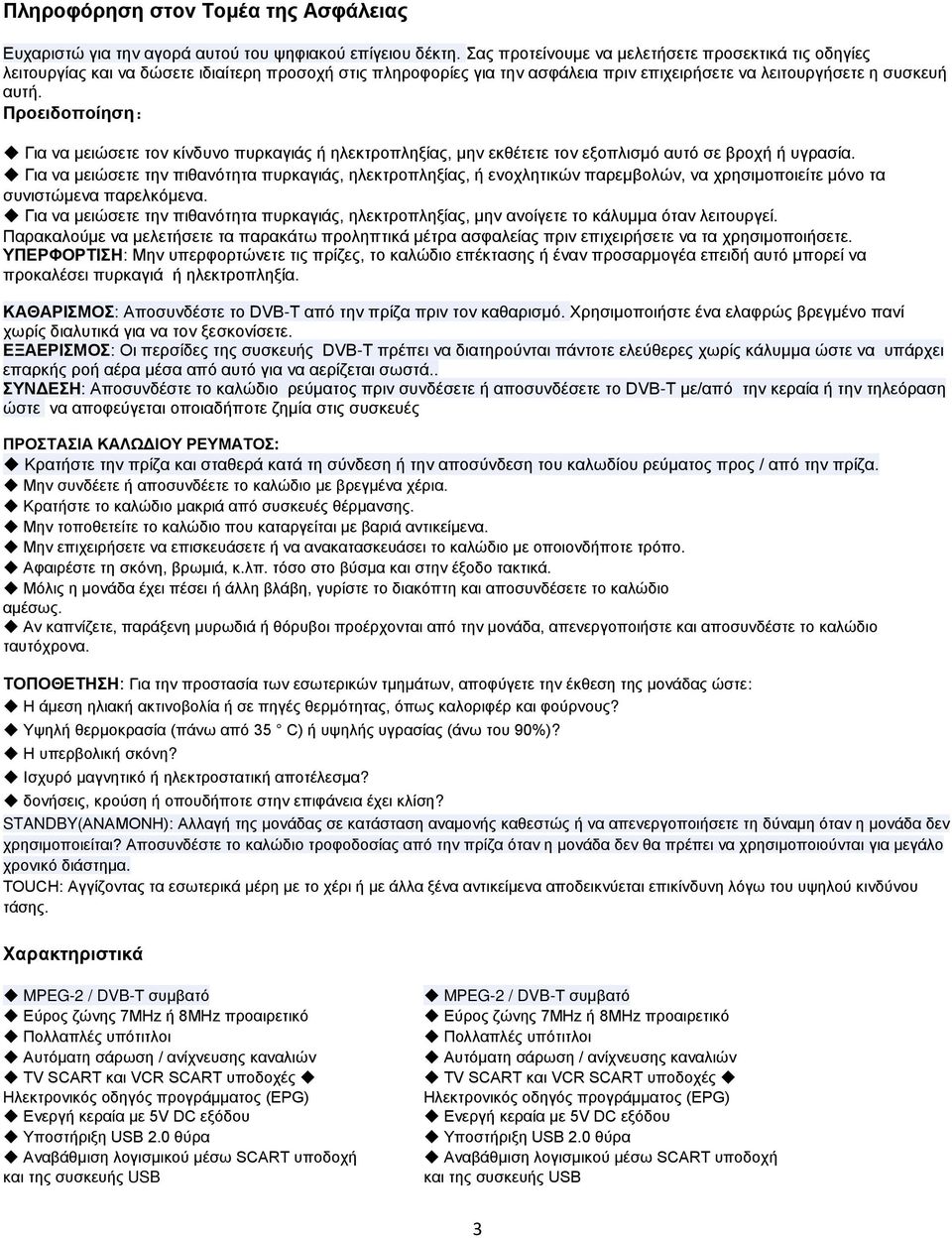

3 Πληροφόρηση στον Τομέα της Ασφάλειας Ευχαριστώ για την αγορά αυτού του ψηφιακού επίγειου δέκτη. Σας προτείνουμε να μελετήσετε προσεκτικά τις οδηγίες λειτουργίας και να δώσετε ιδιαίτερη προσοχή στις πληροφορίες για την ασφάλεια πριν επιχειρήσετε να λειτουργήσετε η συσκευή αυτή. Προειδοποίηση: Για να μειώσετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, μην εκθέτετε τον εξοπλισμό αυτό σε βροχή ή υγρασία. Για να μειώσετε την πιθανότητα πυρκαγιάς, ηλεκτροπληξίας, ή ενοχλητικών παρεμβολών, να χρησιμοποιείτε μόνο τα συνιστώμενα παρελκόμενα. Για να μειώσετε την πιθανότητα πυρκαγιάς, ηλεκτροπληξίας, μην ανοίγετε το κάλυμμα όταν λειτουργεί. Παρακαλούμε να μελετήσετε τα παρακάτω προληπτικά μέτρα ασφαλείας πριν επιχειρήσετε να τα χρησιμοποιήσετε. ΥΠΕΡΦΟΡΤΙΣΗ: Μην υπερφορτώνετε τις πρίζες, το καλώδιο επέκτασης ή έναν προσαρμογέα επειδή αυτό μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία. ΚΑΘΑΡΙΣΜΟΣ: Αποσυνδέστε το DVB-T από την πρίζα πριν τον καθαρισμό. Χρησιμοποιήστε ένα ελαφρώς βρεγμένο πανί χωρίς διαλυτικά για να τον ξεσκονίσετε. ΕΞΑΕΡΙΣΜΟΣ: Οι περσίδες της συσκευής DVB-T πρέπει να διατηρούνται πάντοτε ελεύθερες χωρίς κάλυμμα ώστε να υπάρχει επαρκής ροή αέρα μέσα από αυτό για να αερίζεται σωστά.. ΣΥΝΔΕΣΗ: Αποσυνδέστε το καλώδιο ρεύματος πριν συνδέσετε ή αποσυνδέσετε το DVB-T με/από την κεραία ή την τηλεόραση ώστε να αποφεύγεται οποιαδήποτε ζημία στις συσκευές ΠΡΟΣΤΑΣΙΑ ΚΑΛΩΔΙΟΥ ΡΕΥΜΑΤΟΣ: Κρατήστε την πρίζα και σταθερά κατά τη σύνδεση ή την αποσύνδεση του καλωδίου ρεύματος προς / από την πρίζα. Μην συνδέετε ή αποσυνδέετε το καλώδιο με βρεγμένα χέρια. Κρατήστε το καλώδιο μακριά από συσκευές θέρμανσης. Μην τοποθετείτε το καλώδιο που καταργείται με βαριά αντικείμενα. Μην επιχειρήσετε να επισκευάσετε ή να ανακατασκευάσει το καλώδιο με οποιονδήποτε τρόπο. Αφαιρέστε τη σκόνη, βρωμιά, κ.λπ. τόσο στο βύσμα και στην έξοδο τακτικά. Μόλις η μονάδα έχει πέσει ή άλλη βλάβη, γυρίστε το διακόπτη και αποσυνδέσετε το καλώδιο αμέσως. Αν καπνίζετε, παράξενη μυρωδιά ή θόρυβοι προέρχονται από την μονάδα, απενεργοποιήστε και αποσυνδέστε το καλώδιο ταυτόχρονα. ΤΟΠΟΘΕΤΗΣΗ: Για την προστασία των εσωτερικών τμημάτων, αποφύγετε την έκθεση της μονάδας ώστε: Η άμεση ηλιακή ακτινοβολία ή σε πηγές θερμότητας, όπως καλοριφέρ και φούρνους? Υψηλή θερμοκρασία (πάνω από 35 C) ή υψηλής υγρασίας (άνω του 90%)? Η υπερβολική σκόνη? Ισχυρό μαγνητικό ή ηλεκτροστατική αποτέλεσμα? δονήσεις, κρούση ή οπουδήποτε στην επιφάνεια έχει κλίση? STANDBY(ΑΝΑΜΟΝΗ): Αλλαγή της μονάδας σε κατάσταση αναμονής καθεστώς ή να απενεργοποιήσετε τη δύναμη όταν η μονάδα δεν χρησιμοποιείται? Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα όταν η μονάδα δεν θα πρέπει να χρησιμοποιούνται για μεγάλο χρονικό διάστημα. TOUCH: Αγγίζοντας τα εσωτερικά μέρη με το χέρι ή με άλλα ξένα αντικείμενα αποδεικνύεται επικίνδυνη λόγω του υψηλού κινδύνου τάσης. Χαρακτηριστικά MPEG-2 / DVB-T συμβατό Εύρος ζώνης 7MHz ή 8MHz προαιρετικό Πολλαπλές υπότιτλοι Αυτόματη σάρωση / ανίχνευσης καναλιών TV SCART και VCR SCART υποδοχές Ηλεκτρονικός οδηγός προγράμματος (EPG) Ενεργή κεραία με 5V DC εξόδου Υποστήριξη USB 2.0 θύρα Αναβάθμιση λογισμικού μέσω SCART υποδοχή και της συσκευής USB MPEG-2 / DVB-T συμβατό Εύρος ζώνης 7MHz ή 8MHz προαιρετικό Πολλαπλές υπότιτλοι Αυτόματη σάρωση / ανίχνευσης καναλιών TV SCART και VCR SCART υποδοχές Ηλεκτρονικός οδηγός προγράμματος (EPG) Ενεργή κεραία με 5V DC εξόδου Υποστήριξη USB 2.0 θύρα Αναβάθμιση λογισμικού μέσω SCART υποδοχή και της συσκευής USB 3

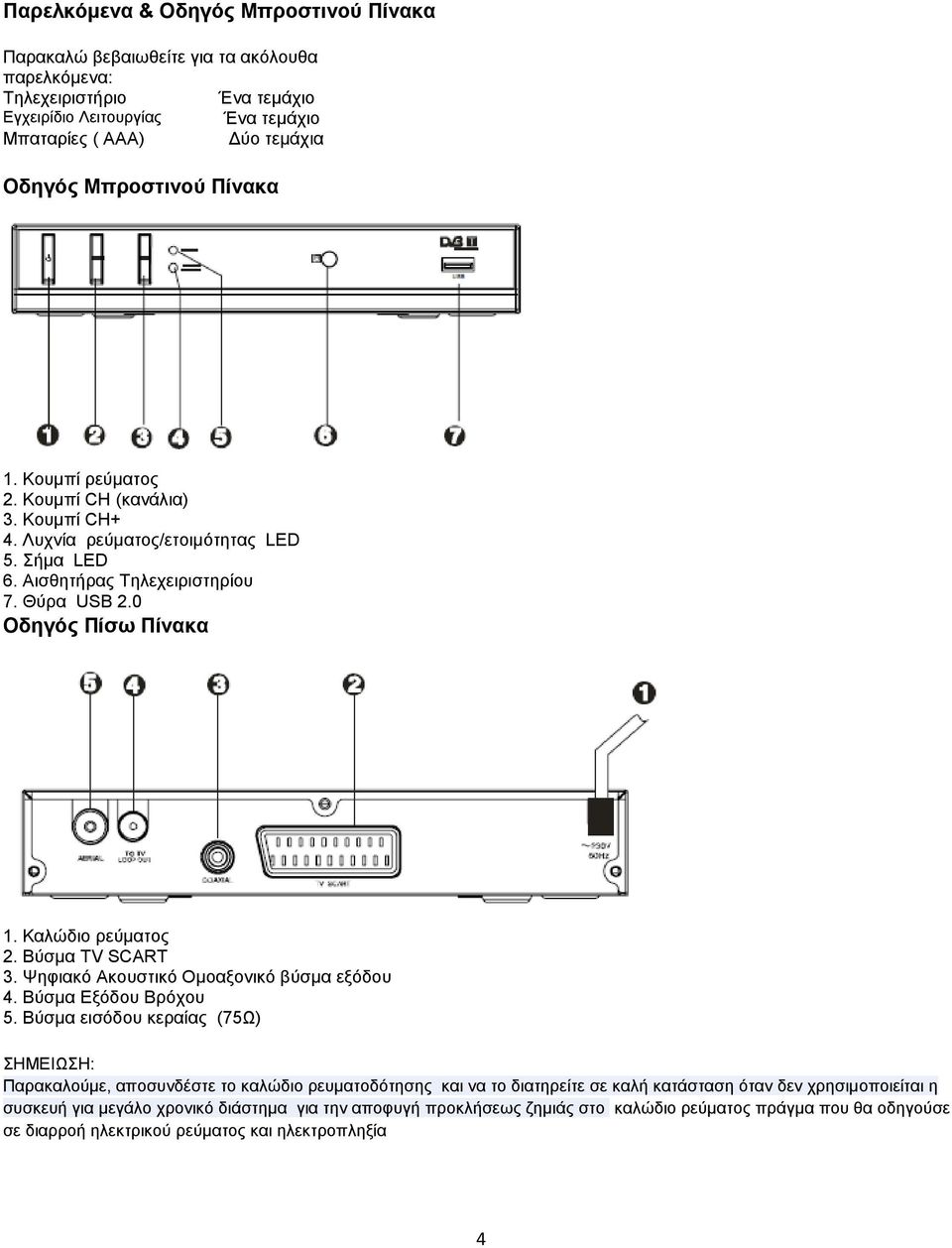

4 Παρελκόμενα & Οδηγός Μπροστινού Πίνακα Παρακαλώ βεβαιωθείτε για τα ακόλουθα παρελκόμενα: Τηλεχειριστήριο Ένα τεμάχιο Εγχειρίδιο Λειτουργίας Ένα τεμάχιο Μπαταρίες ( AAA) Δύο τεμάχια Οδηγός Μπροστινού Πίνακα 1. Κουμπί ρεύματος 2. Κουμπί CH (κανάλια) 3. Κουμπί CH+ 4. Λυχνία ρεύματος/ετοιμότητας LED 5. Σήμα LED 6. Αισθητήρας Τηλεχειριστηρίου 7. Θύρα USB 2.0 Οδηγός Πίσω Πίνακα 1. Καλώδιο ρεύματος 2. Βύσμα TV SCART 3. Ψηφιακό Ακουστικό Ομοαξονικό βύσμα εξόδου 4. Βύσμα Εξόδου Βρόχου 5. Βύσμα εισόδου κεραίας (75Ω) ΣΗΜΕΙΩΣΗ: Παρακαλούμε, αποσυνδέστε το καλώδιο ρευματοδότησης και να το διατηρείτε σε καλή κατάσταση όταν δεν χρησιμοποιείται η συσκευή για μεγάλο χρονικό διάστημα για την αποφυγή προκλήσεως ζημιάς στο καλώδιο ρεύματος πράγμα που θα οδηγούσε σε διαρροή ηλεκτρικού ρεύματος και ηλεκτροπληξία 4

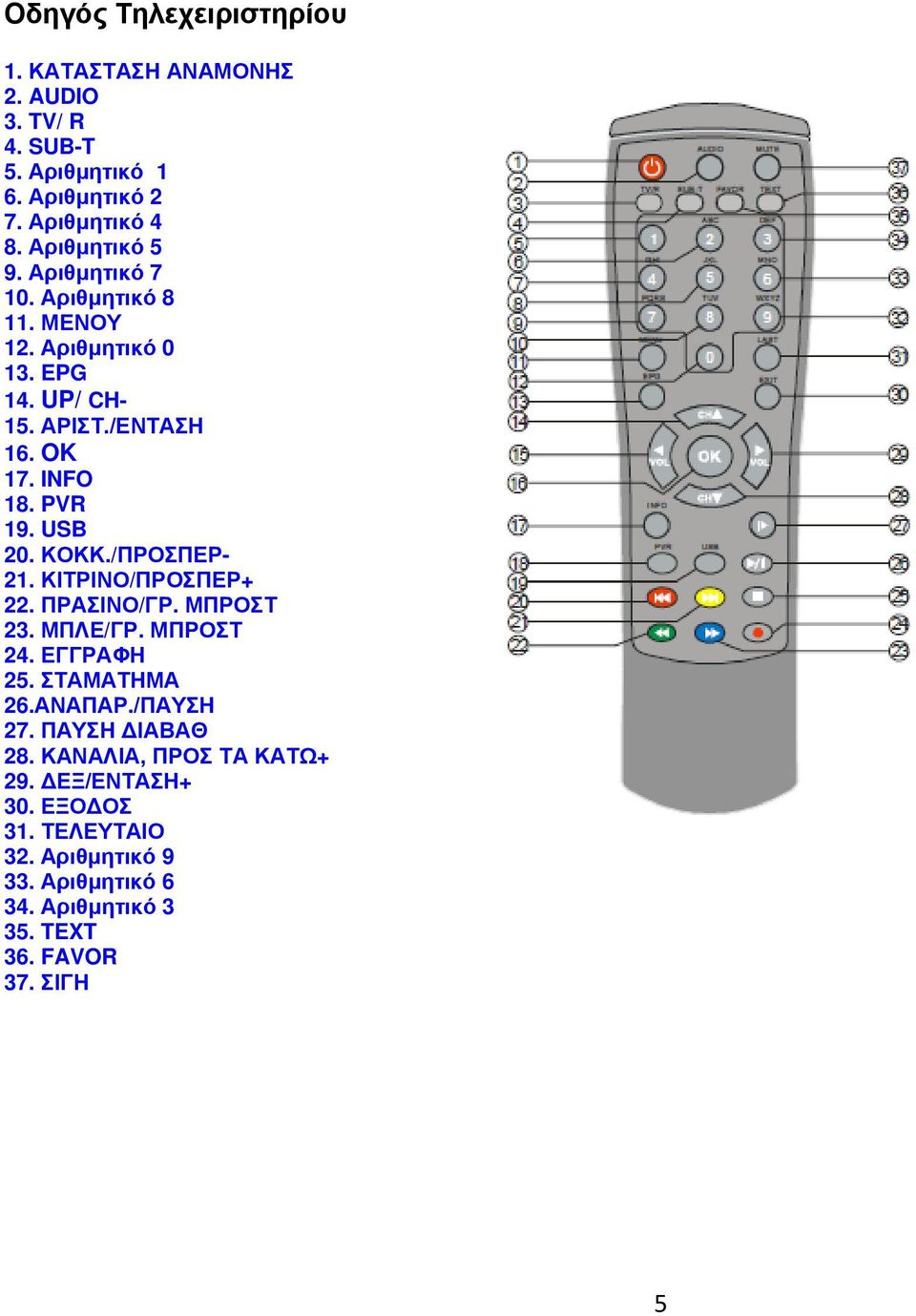

5 Οδηγός Τηλεχειριστηρίου 1. ΚΑΤΑΣΤΑΣΗ ΑΝΑΜΟΝΗΣ 2. AUDIO 3. TV/ R 4. SUB-T 5. Αριθμητικό 1 6. Αριθμητικό 2 7. Αριθμητικό 4 8. Αριθμητικό 5 9. Αριθμητικό Αριθμητικό ΜΕΝΟΥ 12. Αριθμητικό EPG 14. UP/ CH- 15. ΑΡΙΣΤ./ΕΝΤΑΣΗ 16. OK 17. INFO 18. PVR 19. USB 20. ΚΟΚΚ./ΠΡΟΣΠΕΡ- 21. ΚΙΤΡΙΝΟ/ΠΡΟΣΠΕΡ+ 22. ΠΡΑΣΙΝΟ/ΓΡ. ΜΠΡΟΣΤ 23. ΜΠΛΕ/ΓΡ. ΜΠΡΟΣΤ 24. ΕΓΓΡΑΦΗ 25. ΣΤΑΜΑΤΗΜΑ 26.ΑΝΑΠΑΡ./ΠΑΥΣΗ 27. ΠΑΥΣΗ ΔΙΑΒΑΘ 28. ΚΑΝΑΛΙΑ, ΠΡΟΣ ΤΑ ΚΑΤΩ+ 29. ΔΕΞ/ΕΝΤΑΣΗ+ 30. ΕΞΟΔΟΣ 31. ΤΕΛΕΥΤΑΙΟ 32. Αριθμητικό Αριθμητικό Αριθμητικό TEXT 36. FAVOR 37. ΣΙΓΗ 5

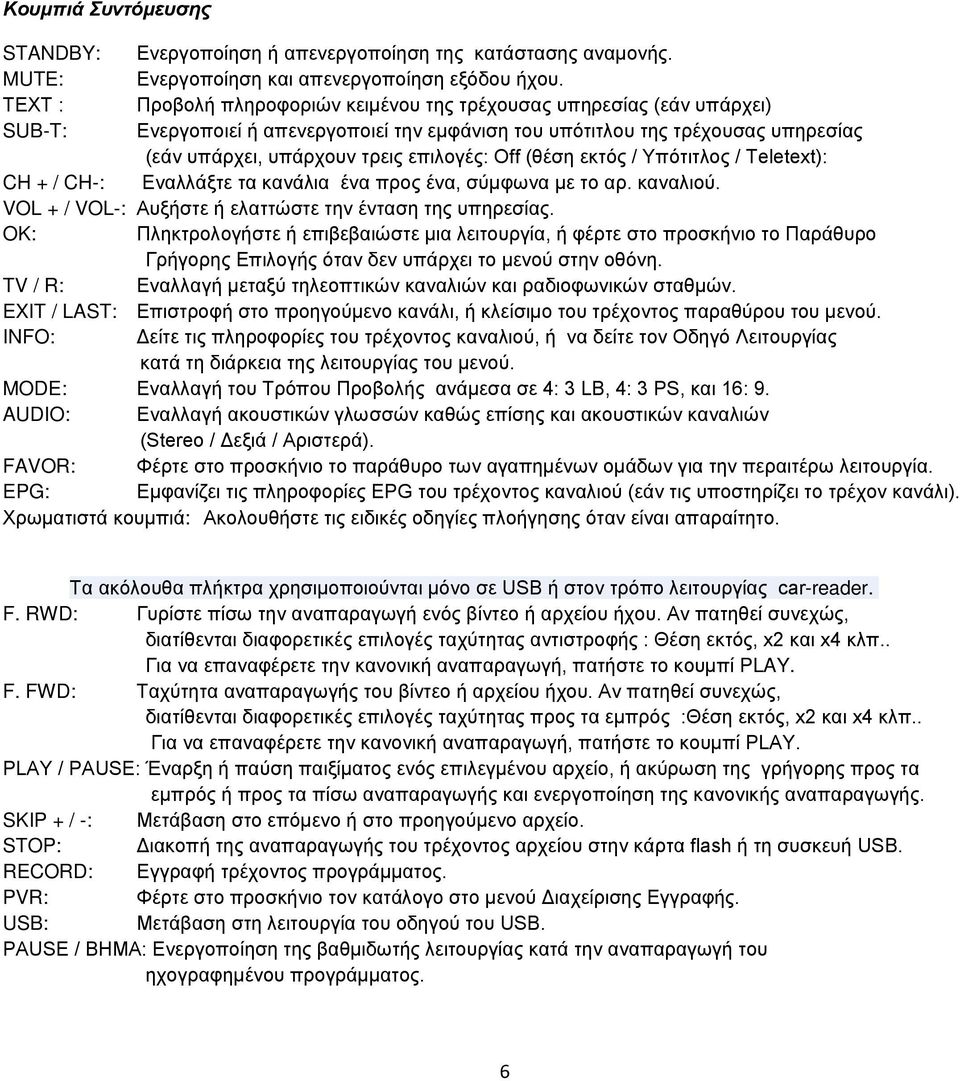

6 Κουμπιά Συντόμευσης STANDBY: Ενεργοποίηση ή απενεργοποίηση της κατάστασης αναμονής. MUTE: Ενεργοποίηση και απενεργοποίηση εξόδου ήχου. ΤΕΧΤ : Προβολή πληροφοριών κειμένου της τρέχουσας υπηρεσίας (εάν υπάρχει) SUB-T: Ενεργοποιεί ή απενεργοποιεί την εμφάνιση του υπότιτλου της τρέχουσας υπηρεσίας (εάν υπάρχει, υπάρχουν τρεις επιλογές: Off (θέση εκτός / Υπότιτλος / Teletext): CH + / CH-: Εναλλάξτε τα κανάλια ένα προς ένα, σύμφωνα με το αρ. καναλιού. VOL + / VOL-: Αυξήστε ή ελαττώστε την ένταση της υπηρεσίας. OK: Πληκτρολογήστε ή επιβεβαιώστε μια λειτουργία, ή φέρτε στο προσκήνιο το Παράθυρο Γρήγορης Επιλογής όταν δεν υπάρχει το μενού στην οθόνη. TV / R: Εναλλαγή μεταξύ τηλεοπτικών καναλιών και ραδιοφωνικών σταθμών. EXIT / LAST: Επιστροφή στο προηγούμενο κανάλι, ή κλείσιμο του τρέχοντος παραθύρου του μενού. INFO: Δείτε τις πληροφορίες του τρέχοντος καναλιού, ή να δείτε τον Οδηγό Λειτουργίας κατά τη διάρκεια της λειτουργίας του μενού. MODE: Εναλλαγή του Τρόπου Προβολής ανάμεσα σε 4: 3 LB, 4: 3 PS, και 16: 9. AUDIO: Εναλλαγή ακουστικών γλωσσών καθώς επίσης και ακουστικών καναλιών (Stereo / Δεξιά / Αριστερά). FAVOR: Φέρτε στο προσκήνιο το παράθυρο των αγαπημένων ομάδων για την περαιτέρω λειτουργία. EPG: Εμφανίζει τις πληροφορίες EPG του τρέχοντος καναλιού (εάν τις υποστηρίζει το τρέχον κανάλι). Χρωματιστά κουμπιά: Ακολουθήστε τις ειδικές οδηγίες πλοήγησης όταν είναι απαραίτητο. Τα ακόλουθα πλήκτρα χρησιμοποιούνται μόνο σε USB ή στον τρόπο λειτουργίας car-reader. F. RWD: Γυρίστε πίσω την αναπαραγωγή ενός βίντεο ή αρχείου ήχου. Αν πατηθεί συνεχώς, διατίθενται διαφορετικές επιλογές ταχύτητας αντιστροφής : Θέση εκτός, x2 και x4 κλπ.. Για να επαναφέρετε την κανονική αναπαραγωγή, πατήστε το κουμπί PLAY. F. FWD: Ταχύτητα αναπαραγωγής του βίντεο ή αρχείου ήχου. Αν πατηθεί συνεχώς, διατίθενται διαφορετικές επιλογές ταχύτητας προς τα εμπρός :Θέση εκτός, x2 και x4 κλπ.. Για να επαναφέρετε την κανονική αναπαραγωγή, πατήστε το κουμπί PLAY. PLAY / PAUSE: Έναρξη ή παύση παιξίματος ενός επιλεγμένου αρχείο, ή ακύρωση της γρήγορης προς τα εμπρός ή προς τα πίσω αναπαραγωγής και ενεργοποίηση της κανονικής αναπαραγωγής. SKIP + / -: Μετάβαση στο επόμενο ή στο προηγούμενο αρχείο. STOP: Διακοπή της αναπαραγωγής του τρέχοντος αρχείου στην κάρτα flash ή τη συσκευή USB. RECORD: Εγγραφή τρέχοντος προγράμματος. PVR: Φέρτε στο προσκήνιο τον κατάλογο στο μενού Διαχείρισης Εγγραφής. USB: Μετάβαση στη λειτουργία του οδηγού του USB. PAUSE / ΒΗΜΑ: Ενεργοποίηση της βαθμιδωτής λειτουργίας κατά την αναπαραγωγή του ηχογραφημένου προγράμματος. 6

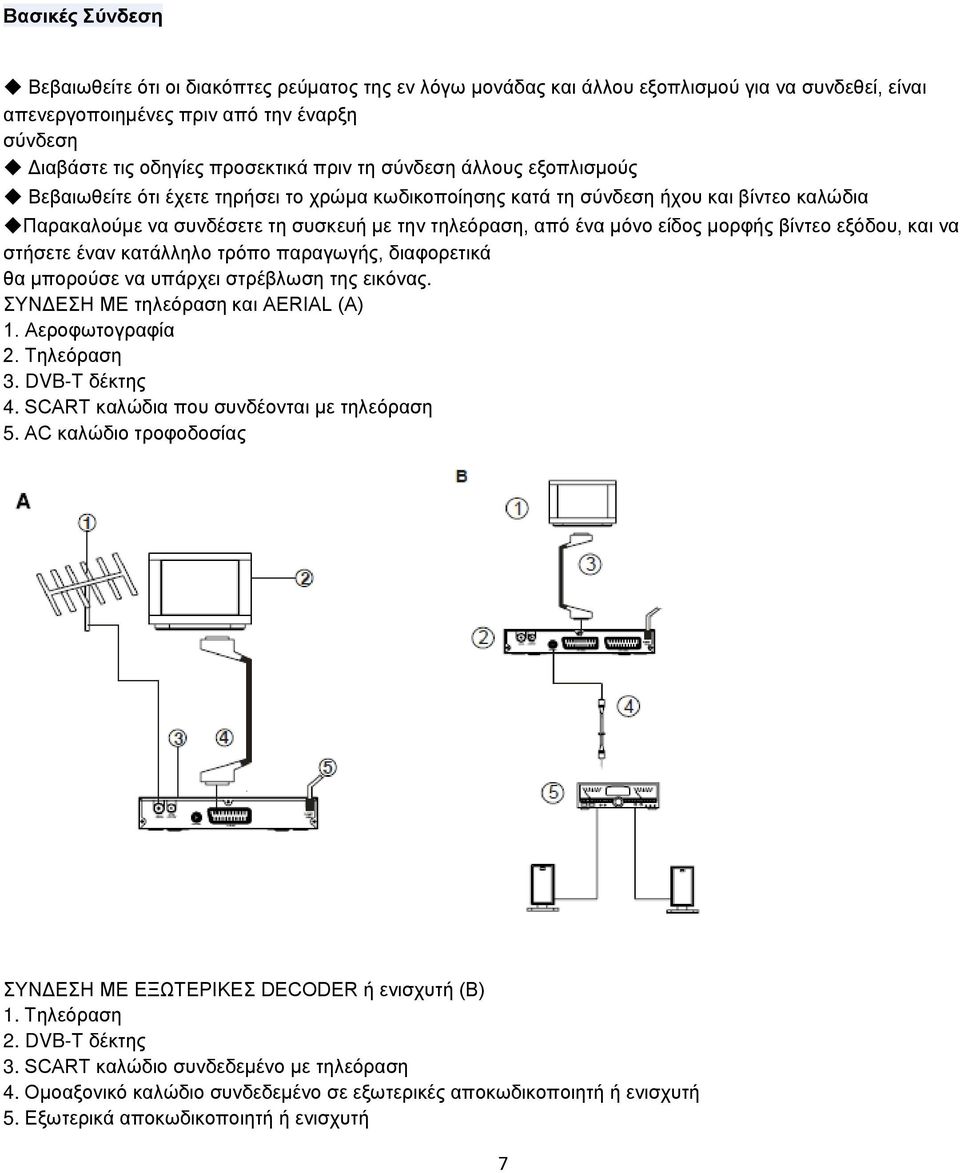

7 Βασικές Σύνδεση Βεβαιωθείτε ότι οι διακόπτες ρεύματος της εν λόγω μονάδας και άλλου εξοπλισμού για να συνδεθεί, είναι απενεργοποιημένες πριν από την έναρξη σύνδεση Διαβάστε τις οδηγίες προσεκτικά πριν τη σύνδεση άλλους εξοπλισμούς Βεβαιωθείτε ότι έχετε τηρήσει το χρώμα κωδικοποίησης κατά τη σύνδεση ήχου και βίντεο καλώδια Παρακαλούμε να συνδέσετε τη συσκευή με την τηλεόραση, από ένα μόνο είδος μορφής βίντεο εξόδου, και να στήσετε έναν κατάλληλο τρόπο παραγωγής, διαφορετικά θα μπορούσε να υπάρχει στρέβλωση της εικόνας. ΣΥΝΔΕΣΗ ΜΕ τηλεόραση και AERIAL (Α) 1. Αεροφωτογραφία 2. Τηλεόραση 3. DVB-T δέκτης 4. SCART καλώδια που συνδέονται με τηλεόραση 5. AC καλώδιο τροφοδοσίας ΣΥΝΔΕΣΗ ΜΕ ΕΞΩΤΕΡΙΚΕΣ DECODER ή ενισχυτή (Β) 1. Τηλεόραση 2. DVB-T δέκτης 3. SCART καλώδιο συνδεδεμένο με τηλεόραση 4. Ομοαξονικό καλώδιο συνδεδεμένο σε εξωτερικές αποκωδικοποιητή ή ενισχυτή 5. Εξωτερικά αποκωδικοποιητή ή ενισχυτή 7

8 Λειτουργία Εύκολη εγκατάσταση Συνδέστε το δέκτη και άλλους εξοπλισμούς που σχετίζονται σύμφωνα με τις "CONNECTION BASIC»: Σε γενικές γραμμές, μόλις ενεργοποιηθεί ο δέκτης εμφανίζεται στην οθόνη το Easy Install μενού: α. Εξερευνήστε το μενού με το κουμπί / και επιλέξτε τις απαραίτητες δυνατότητες ρύθμισης με το κουμπί / : Περιοχή, OSD Γλώσσα, Κατάσταση Display και Aspect. β. Όταν ολοκληρωθεί η ρύθμιση, εισάγετε Εγκατάσταση μενού, στη συνέχεια, επιλέξτε Αυτόματη Σάρωση με το κουμπί / και πιέστε το κουμπί ΟΚ για να πραγματοποιήσει σάρωση για τις λειτουργίες ραδιοτηλεοπτικών υπηρεσιών? γ. Όταν η αυτόματη σάρωση, πιέστε το κουμπί MENU ή ΕΧΙΤ το κουμπί για να κλείσετε όλα τα μενού? δ. Πιέστε το κουμπί ΟΚ για να εμφανιστεί η λίστα καναλιών και επιλέξετε ένα κανάλι στην λίστα με το κουμπί / και πιέστε το ΟΚ για να το απολαύσετε. Εάν δεν εμφανιστεί η ένδειξη Εύκολη Εγκατάσταση μετά την ενεργοποίηση του δέκτη: α. Πιέστε το κουμπί MENU για να ανοίξετε το κύριο μενού, και χρησιμοποιήστε το κουμπί / για να μπείτε στο υπομενού Εργαλεία για τη ενεργοποίηση των προεπιλεγμένων τιμών. Για την ενέργεια αυτή, είναι αναγκαίος ο προεπιλεγμένος κωδικός πρόσβασης "0000" και η αλλαγή θα πρέπει να αποθηκευτεί. Σημείωση: Ο χρήστης θα πρέπει να εκτελέσετε αυτό το βήμα, όταν η μονάδα αυτή χρησιμοποιείται για πρώτη φορά ή το λογισμικό έχει επικαιροποιηθεί. β. Μπείτε στο μενού Εγκατάστασης και επιλέξτε Auto Scan (Αυτόματη σάρωση) για να ξεκινήσει η αναζήτηση. γ. Κλείστε το μενού και πιέστε ΟΚ για την προβολή της Λίστας Καναλιών και να επιλέξετε το διαθέσιμο κανάλι για να το απολαύσετε. Χρήση Μενού Κεντρικό Μενού Πιέστε το κουμπί MENU για να ανοίξετε το Κύριο Μενού το οποίο περιλαμβάνει 6 υπο-μενού: Επεξεργασία Καναλιών Εγκατάσταση Διευθέτηση Συστήματος Εργαλεία Game REC Χρησιμοποιήστε το κουμπί / για να επιλέξετε ένα υπομενού, το κουμπί ΟΚ για να επιβεβαίωση, το κουμπί, / για να επιλέξετε μια επιλογή ρύθμισης, ή το EXIT για να επιστρέψετε στο μενού του προηγούμενου επιπέδου. Σημείωση: 1. Ορισμένα βήματα πρέπει να διενεργούνται σύμφωνα με τον οδηγό πλοήγησης που θα εμφανισθεί στην οθόνη. 2. Τα χρωματιστά κουμπιά αναφέρονται σε διάφορες εργασίες λειτουργούν σε διαφορετικά μενού. 1. Επεξεργασία καναλιών Μετακινήστε το δρομέα στο Κανάλι με το κουμπί / και πιέστε ΟΚ για να ανοίξετε το μενού: Λίστα καναλιών TV Λίστα καναλιών Ραδιόφωνο Διαγραφή όλων 1,1 Λίστα καναλιών TV Άνοιγμα λίστας καναλιών TV. Χρησιμοποιήστε το κουμπί UP / DOWN για να επιλέξετε ένα κανάλι, το ΟΚ για να ανοίξει το κανάλι που μπορείτε να χειριστείτε με τους εξής τρόπους, σύμφωνα με τον οδηγό πλοήγησης: FAVOR: Χρησιμοποιήστε αυτό το κουμπί για να θέσετε τα επιλεγμένα κανάλια σε οποιαδήποτε από 8 ομάδες αγαπημένων. RED (ΚΟΚΚΙΝΟ): Κλείδωμα. Χρησιμοποιήστε αυτό το κουμπί για να κλειδώσετε ή να ξεκλειδώσετε ένα επιλεγμένο κανάλι. Αν θέλετε να κλειδώσετε κάποιο κανάλι, θα πρέπει να εισάγετε ορισμένους αριθμούς ως τον κωδικό πρόσβασης. Μόλις ένα κανάλι είναι κλειδωμένο, θα υπάρχει ένα εικονίδιο του "Lock" που περιέχεται στο τέλος του κανάλι, και πρέπει να εισάγετε τον κωδικό πρόσβασης προεπιλογής σωστά για να ανοίξει το κανάλι ή να ξεκλειδώσετε αυτό. GREEN (ΠΡΑΣΙΝΟ): Προσπεράστε. Επιλέξτε ένα κανάλι που θα επεξεργαστείτε, στη συνέχεια, πιέστε το κουμπί ΠΡΑΣΙΝΟ και απαντήστε στην ερώτηση "Είστε σίγουροι ότι θέλετε σώσιμο; "Κάντε κλικ στο κουμπί Ναι για να επιβεβαιώσετε, ή κάντε κλικ στο Όχι για αναίρεση. Μια τέτοια ρύθμιση θα ισχύει μόνο μετά την έξοδο από τη λίστα τηλεοπτικών καναλιών (TV Channel List) και μετακινηθείτε στα κανάλια με το κουμπί /. YELLOW (ΚΙΤΡΙΝΟ): Μετακίνηση. Επιλέξτε ένα κανάλι, μετά χρησιμοποιήστε το κουμπί UP / DOWN για να μετακινήσετε το δρομέα στη θέση όπου αναμένεται η θέση του καναλιού πριν πιέσετε το κουμπί OK για επιβεβαίωση. BLUE (ΜΠΛΕ): Επεξεργασία. Επιλέξτε ένα κανάλι και πιέστε το κουμπί BLUE για το μενού επεξεργασίας καναλιών: 8

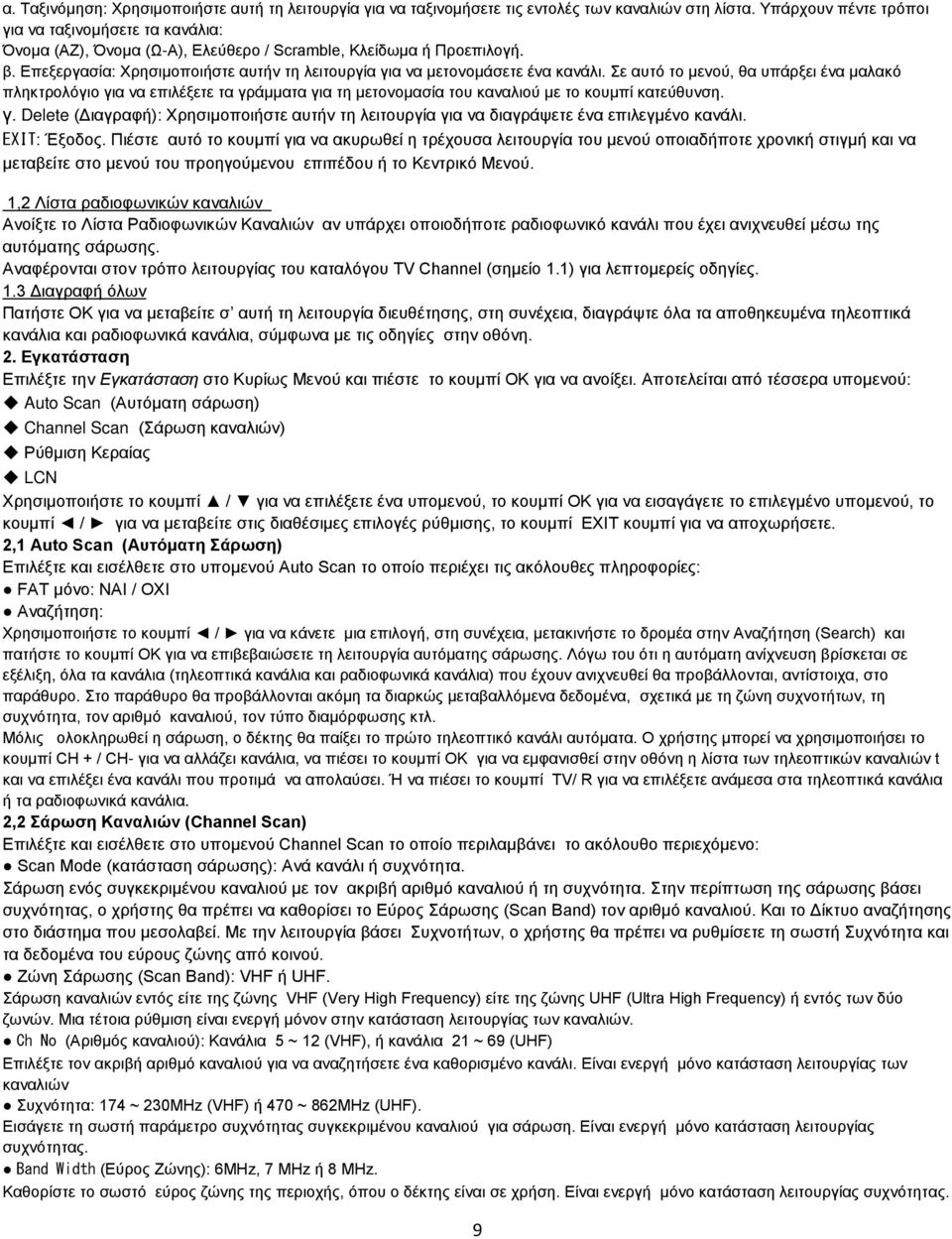

9 α. Ταξινόμηση: Χρησιμοποιήστε αυτή τη λειτουργία για να ταξινομήσετε τις εντολές των καναλιών στη λίστα. Υπάρχουν πέντε τρόποι για να ταξινομήσετε τα κανάλια: Όνομα (AZ), Όνομα (Ω-Α), Ελεύθερο / Scramble, Κλείδωμα ή Προεπιλογή. β. Επεξεργασία: Χρησιμοποιήστε αυτήν τη λειτουργία για να μετονομάσετε ένα κανάλι. Σε αυτό το μενού, θα υπάρξει ένα μαλακό πληκτρολόγιο για να επιλέξετε τα γράμματα για τη μετονομασία του καναλιού με το κουμπί κατεύθυνση. γ. Delete (Διαγραφή): Χρησιμοποιήστε αυτήν τη λειτουργία για να διαγράψετε ένα επιλεγμένο κανάλι. EXIT: Έξοδος. Πιέστε αυτό το κουμπί για να ακυρωθεί η τρέχουσα λειτουργία του μενού οποιαδήποτε χρονική στιγμή και να μεταβείτε στο μενού του προηγούμενου επιπέδου ή το Κεντρικό Μενού. 1,2 Λίστα ραδιοφωνικών καναλιών Ανοίξτε το Λίστα Ραδιοφωνικών Καναλιών αν υπάρχει οποιοδήποτε ραδιοφωνικό κανάλι που έχει ανιχνευθεί μέσω της αυτόματης σάρωσης. Αναφέρονται στον τρόπο λειτουργίας του καταλόγου TV Channel (σημείο 1.1) για λεπτομερείς οδηγίες. 1.3 Διαγραφή όλων Πατήστε ΟΚ για να μεταβείτε σ αυτή τη λειτουργία διευθέτησης, στη συνέχεια, διαγράψτε όλα τα αποθηκευμένα τηλεοπτικά κανάλια και ραδιοφωνικά κανάλια, σύμφωνα με τις οδηγίες στην οθόνη. 2. Εγκατάσταση Επιλέξτε την Εγκατάσταση στο Κυρίως Μενού και πιέστε το κουμπί OK για να ανοίξει. Αποτελείται από τέσσερα υπομενού: Auto Scan (Αυτόματη σάρωση) Channel Scan (Σάρωση καναλιών) Ρύθμιση Κεραίας LCN Χρησιμοποιήστε το κουμπί / για να επιλέξετε ένα υπομενού, το κουμπί ΟΚ για να εισαγάγετε το επιλεγμένο υπομενού, το κουμπί / για να μεταβείτε στις διαθέσιμες επιλογές ρύθμισης, το κουμπί EXIT κουμπί για να αποχωρήσετε. 2,1 Auto Scan (Αυτόματη Σάρωση) Επιλέξτε και εισέλθετε στο υπομενού Auto Scan το οποίο περιέχει τις ακόλουθες πληροφορίες: FAT μόνο: ΝΑΙ / ΟΧΙ Αναζήτηση: Χρησιμοποιήστε το κουμπί / για να κάνετε μια επιλογή, στη συνέχεια, μετακινήστε το δρομέα στην Αναζήτηση (Search) και πατήστε το κουμπί OK για να επιβεβαιώσετε τη λειτουργία αυτόματης σάρωσης. Λόγω του ότι η αυτόματη ανίχνευση βρίσκεται σε εξέλιξη, όλα τα κανάλια (τηλεοπτικά κανάλια και ραδιοφωνικά κανάλια) που έχουν ανιχνευθεί θα προβάλλονται, αντίστοιχα, στο παράθυρο. Στο παράθυρο θα προβάλλονται ακόμη τα διαρκώς μεταβαλλόμενα δεδομένα, σχετικά με τη ζώνη συχνοτήτων, τη συχνότητα, τον αριθμό καναλιού, τον τύπο διαμόρφωσης κτλ. Μόλις ολοκληρωθεί η σάρωση, ο δέκτης θα παίξει το πρώτο τηλεοπτικό κανάλι αυτόματα. Ο χρήστης μπορεί να χρησιμοποιήσει το κουμπί CH + / CH- για να αλλάζει κανάλια, να πιέσει το κουμπί ΟΚ για να εμφανισθεί στην οθόνη η λίστα των τηλεοπτικών καναλιών t και να επιλέξει ένα κανάλι που προτιμά να απολαύσει. Ή να πιέσει το κουμπί TV/ R για να επιλέξετε ανάμεσα στα τηλεοπτικά κανάλια ή τα ραδιοφωνικά κανάλια. 2,2 Σάρωση Καναλιών (Channel Scan) Επιλέξτε και εισέλθετε στο υπομενού Channel Scan το οποίο περιλαμβάνει το ακόλουθο περιεχόμενο: Scan Mode (κατάσταση σάρωσης): Ανά κανάλι ή συχνότητα. Σάρωση ενός συγκεκριμένου καναλιού με τον ακριβή αριθμό καναλιού ή τη συχνότητα. Στην περίπτωση της σάρωσης βάσει συχνότητας, ο χρήστης θα πρέπει να καθορίσει το Εύρος Σάρωσης (Scan Band) τον αριθμό καναλιού. Και το Δίκτυο αναζήτησης στο διάστημα που μεσολαβεί. Με την λειτουργία βάσει Συχνοτήτων, ο χρήστης θα πρέπει να ρυθμίσετε τη σωστή Συχνότητα και τα δεδομένα του εύρους ζώνης από κοινού. Ζώνη Σάρωσης (Scan Band): VHF ή UHF. Σάρωση καναλιών εντός είτε της ζώνης VHF (Very High Frequency) είτε της ζώνης UHF (Ultra High Frequency) ή εντός των δύο ζωνών. Μια τέτοια ρύθμιση είναι ενεργή μόνον στην κατάσταση λειτουργίας των καναλιών. Ch No (Αριθμός καναλιού): Κανάλια 5 ~ 12 (VHF), ή κανάλια 21 ~ 69 (UHF) Επιλέξτε τον ακριβή αριθμό καναλιού για να αναζητήσετε ένα καθορισμένο κανάλι. Είναι ενεργή μόνο κατάσταση λειτουργίας των καναλιών Συχνότητα: 174 ~ 230MHz (VHF) ή 470 ~ 862MHz (UHF). Εισάγετε τη σωστή παράμετρο συχνότητας συγκεκριμένου καναλιού για σάρωση. Είναι ενεργή μόνο κατάσταση λειτουργίας συχνότητας. Band Width (Εύρος Ζώνης): 6MHz, 7 MHz ή 8 MHz. Καθορίστε το σωστό εύρος ζώνης της περιοχής, όπου ο δέκτης είναι σε χρήση. Είναι ενεργή μόνο κατάσταση λειτουργίας συχνότητας. 9

10 Search (Αναζήτηση): Κάντε κλικ στο κουμπί Αναζήτηση με κουμπί OK για να ξεκινήσει η σάρωση με το χέρι. Ένταση Σήματος: Ποιότητα σήματος: Η πράσινη μπάρα Εντάσεως Σήματος και η κίτρινη μπάρα Σήματος Ποιότητας δείχνουν σε πραγματικό χρόνο την κατάσταση λήψεως του σήματος. Χρησιμοποιήστε το κουμπί / για να επιλέξετε ένα στοιχείο ρύθμισης και το κουμπί / για να διατρέξετε τις επιλογές. Πιέστε το κουμπί EXIT για να αποχωρήσετε. Σημείωση: Το σύστημα συχνότητας εξαρτάται αυτόματα με την περιοχή όπου χρησιμοποιείται ο δέκτης και η ρύθμιση της πραγματικής συχνότητας θα πρέπει να ακολουθήσει αυτή την πρακτική αυστηρά. Όταν η ανίχνευση καναλιών βρίσκεται σε εξέλιξη, ο χρήστης μπορεί να ελέγξει τις σχετικές παραμέτρους που αφορούν τη διαδικασία και την πρόοδο: των ζωνών συχνοτήτων, της συχνότητας, του τύπου διαμόρφωσης, του διαλείμματος Guard και της κατάστασης FFT, δηλαδή. 2,3 Ρύθμιση Κεραίας Επιλέξτε «Ρύθμιση Κεραίας T» και ανοίξτε το μενού: Άναμμα Δέκτη: Θέση εντός/εκτός Η ρύθμιση αυτή έχει σχεδιαστεί για να ενεργοποιήσει ή να απενεργοποιήσει την κεραία ανάλογα με τις ανάγκες των χρηστών. 2,4 LCN Κατάσταση LCN: Θέση εντός/εκτός. Χρησιμοποιήστε αυτήν τη ρύθμιση, για να ενεργοποιήσετε ή να απενεργοποιήσετε τη λειτουργία LCN. Αν η λειτουργία LCN είναι στη θέση εντός (ενεργοποιημένη), το σύστημα θα ταξινομήσει τα κανάλια με μια σειρά η οποία έχει προκαθοριστεί στο ακολουθία του σήματος. Αν η λειτουργία LCN είναι στη θέση εκτός, (απενεργοποιημένη), το σύστημα θα ταξινομήσετε τα κανάλια σε μια σειρά ρουτίνας.. Σημείωση: Όταν δεν υπάρχουν στοιχεία LCN στην ακολουθία, και το LCN είναι ενεργοποιημένο, το σύστημα δεν θα ταξινομήσετε τα κανάλια σε κάθε συγκεκριμένη σειρά, και όλα τα κανάλια θα είναι αριθμημένα με "000". Ως εκ τούτου, για τις περιοχές όπου δεν απαιτείται η λειτουργία του LCN, η λειτουργία του LCN πρέπει να είναι στη θέση εκτός. 3. Διευθέτηση συστήματος Επιλέξτε το μενού διευθέτησης και πιέστε ΟΚ για να μπείτε στο παράθυρο του Συστήματος Διευθέτησης το οποίο αποτελείται από 8 υπομενού: Γλώσσα Σύστημα TV Ρύθμιση Τοπικής Ώρας Ρύθμιση Χρονοδιακόπτη Γονικό Κλείδωμα Ρύθμιση OSD Αγαπημένα Άλλα Χρησιμοποιήστε το κουμπί / για να επιλέξετε ένα υπομενού και πιέστε ΟΚ για να εισέλθετε και πιέστε το κουμπί EXIT για να αποχωρήσετε. 3.1 Γλώσσα Επιλέξτε γλώσσα και πέστε OK για να μπείτε στο μενού ρύθμισης: Γλώσσα: Αγγλικά, Γαλλικά, Γερμανικά, Ιταλικά, Ισπανικά, Πορτογαλικά, Ρωσικά, κλπ. 10 γλώσσες συνολικά. Πρώτη Audio: Αγγλικά, Γαλλικά, Γερμανικά, Ιταλικά, Ισπανικά, Πορτογαλικά, Ρωσικά, κλπ. 10 γλώσσες συνολικά. Δεύτερο Audio: Αγγλικά, Γαλλικά, Γερμανικά, Ιταλικά, Ισπανικά, Πορτογαλικά, Ρωσικά, κλπ. 10 γλώσσες συνολικά. Υποκατάσταση Γλώσσα: Αγγλικά, Γαλλικά, Γερμανικά, Ιταλικά, Ισπανικά, Πορτογαλικά, Ρωσικά, κλπ. 10 γλώσσες συνολικά. Teletext: Αγγλικά, Γαλλικά, Γερμανικά, Ιταλικά, Ισπανικά, Πορτογαλικά, Ρωσικά, κλπ. 10 γλώσσες συνολικά. Χρησιμοποιήστε το κουμπί / για να αλλάξετε τις επιλογές γλώσσα, αν είναι διαθέσιμες πολλές γλώσσες. Πιέστε EXIT για να αποχωρήσετε και να μεταβείτε σε προηγούμενο επίπεδο μενού. 3,2 Σύστημα TV Επιλέξτε Σύστημα TV με το κουμπί / και πιέστε το κουμπί OK για να ανοίξετε το μενού: Ανάλυση Βίντεο: 480i, 576i Αναλογία όψεων: Auto, 4: 3 LB (Letter Box) / 4: 3 PS (Pan Scan/16: 9. Έξοδος βίντεο: RGB / CVBS Χρησιμοποιήστε το κουμπί / για να αλλάξετε τις επιλογές. Ο χρήστης μπορεί επίσης να πιέσει το κουμπί OK για να εμφανιστεί η λίστα επιλογών και να χρησιμοποιήσει το κουμπί / για να επιλέξετε μία λειτουργία και μετά με το κουμπί ΟΚ για να επιβεβαιώσετε την αλλαγή. 10

11 3.3 Ρύθμιση Τοπικής Ώρας Ανοίξτε το μενού της Περιοχής και της Ώρας το οποίο αποτελείται από τα ακόλουθα στοιχεία: Περιοχή: Γαλλία, Γερμανία, Ιταλία, Πολωνία, Ρωσία, Σιγκαπούρη, Ισπανία, Σουηδία, Ηνωμένο Βασίλειο κ.α. Αυτή η ρύθμιση δίνει τη δυνατότητα στους χρήστες από διαφορετικές περιοχές να χρησιμοποιήσουν αυτή τη συσκευή. Χρήση GMT: Ενεργοποίηση ή Απενεργοποίηση. Απόκλιση GMT: Εντός των ορίων UTC +12:00 ~ UTC-11: 30. Η απόκλιση του GMT μπορεί να καθοριστεί μόνον όταν η χρήση του GMT είναι ενεργοποιημένη. Θερινή Ώρα: Θέση εντός/εκτός. Το στοιχείο αυτό είναι ενεργό μόνο όταν η χρήση του GMT έχει τεθεί σε λειτουργία Κατά Περιοχή. Ημερομηνία: Ώρα: Εδώ ο χρήστης μπορεί να εισαγάγει τις ρυθμίσεις και να αλλάξει τις τιμές τους, με αριθμητικά πλήκτρα, όπως απαιτείται. Ωστόσο, είναι προσπελάσιμες για τον σωστό καθορισμό μόνο όταν η χρήση είναι GMT οριστεί σε θέση εκτός, δηλαδή όταν είναι απενεργοποιημένη η χρήση GMT. Χρησιμοποιήστε το κουμπί / για να επιλέξετε, το κουμπί / για να αλλάξετε, το κουμπί ΟΚ για να εισέλθετε, το κουμπί EXIT για να βγείτε. 3,4 Ρύθμιση του Χρονοδιακόπτη Ανοίξτε το μενού Ρύθμισης. Υπάρχουν συνολικά 30 χρονοδιακόπτες που μπορείτε να ρυθμίσετε εδώ. Λειτουργία χρονοδιακόπτη: Θέση εκτός, Άπαξ, καθημερινά, εβδομαδιαία και μηνιαία. Υπηρεσία Χρονοδιακόπτη: Υπηρεσία Τηλεόρασης ή Υπηρεσίας Εγγραφής. Αυτή η ρύθμιση είναι ενεργή μόνον όταν είναι ενεργοποιημένη η λειτουργία Χρονοδιακόπτη, ο, π.χ. Άπαξ, ημερησίως, εβδομαδιαίως ή μηνιαίως. Κανάλι Αφύπνισης: Εάν ένα χρονόμετρο είναι ενεργοποιημένο και έχει προκαθορισθεί ένα κανάλι αφύπνισης, το σύστημα θα αρχίσει να εμφανίζει το προκαθορισμένο κανάλι, καθώς αφυπνίζεται το πρόγραμμα. Ημερομηνία Αφύπνισης: 1, 2, 3, ~ 30, 31. Μπορεί να ρυθμιστεί με τη λειτουργία του Χρονομέτρου ρυθμισμένη είναι Άπαξ είτε Μηνιαία. Ώρα Αφύπνισης: Ρυθμίστε την ακριβή ώρα αφύπνισης του προκαθορισμένου προγράμματος, σύμφωνα με το ρολόι του συστήματος του δέκτη. Διάρκεια: Καθορίστε το χρόνο διάρκειας για την αφύπνιση. Χρησιμοποιήστε το κουμπί / για να επιλέξετε ένα υπομενού, το κουμπί ΟΚ για να εισέλθετε ή να το επιβεβαιώσετε, το κουμπί / για να αλλάξετε τις επιλογές, τα Αριθμητικό κουμπιά για να εισάγετε την ώρα ή την ημερομηνία και τις τιμές και το κουμπί EXIT για να βγείτε. 3,5 Γονικό Κλείδωμα Επιλέξτε αυτό το μενού και πατήστε το κουμπί ΟΚ, τότε θα εμφανισθεί ένα παράθυρο διαλόγου όπου θα σας ζητηθεί να εισάγετε τον κωδικό πρόσβασης, ώστε να εγγραφούν προκειμένου να ανοίξετε το μενού. Ο κωδικός πρόσβασης ο οποίος έχει καθοριστεί από το εργοστάσιο είναι Το μενού περιλαμβάνει τα ακόλουθα υπομενού: Κλείδωμα Μενού: Ενεργοποίηση ή Απενεργοποίηση. Μόλις Menu Lock τεθεί στην θέση εντός, αυτό σημαίνει ότι το σύστημα του μενού είναι κλειδωμένο, και ο χρήστης θα πρέπει να εισάγει τον κωδικό πρόσβασης για να το ξεκλειδώσει πριν από οποιαδήποτε άλλη ενέργεια στο μενού. Αν το Κλείδωμα του Μενού είναι κλειστό, δηλαδή έχει τεθεί στη θέση εκτός, δεν απαιτείται κωδικός πρόσβασης για την εκτέλεση των λειτουργιών του μενού. Κλείδωμα Καναλιού: Ενεργοποίηση ή Απενεργοποίηση. Μόλις κλειδωθεί ένα κανάλι, θα πρέπει να εισάγετε το σωστό κωδικό πρόσβασης. Λειτουργία προστασίας ανηλίκων: Θέση εκτός, Ηλικία 4-18 Αυτή η λειτουργία έχει σχεδιαστεί για να κλειδώσετε κάποια κανάλια που δεν είναι κατάλληλα για το κοινό των ειδικών ομάδων, π.χ. παιδιά κάτω των 18 ετών. Νέος Κωδικός Πρόσβασης: Επιβεβαίωση Κωδικού Πρόσβασης: Εδώ ο χρήστης μπορεί να αλλάξει το παλιό κωδικό πρόσβασης σε οποιονδήποτε άλλο επιθυμεί εισάγοντας έναν νέο κωδικό που είναι έγκυρος και επιβεβαιώνοντας αυτό. Χρησιμοποιήστε το κουμπί / για να επιλέξετε, το κουμπί ΟΚ για να εισέλθετε, τα αριθμητικά κουμπιά για την εισαγωγή αριθμών, όπως του κωδικού πρόσβασης, το κουμπί EXIT για να έξοδο. 11

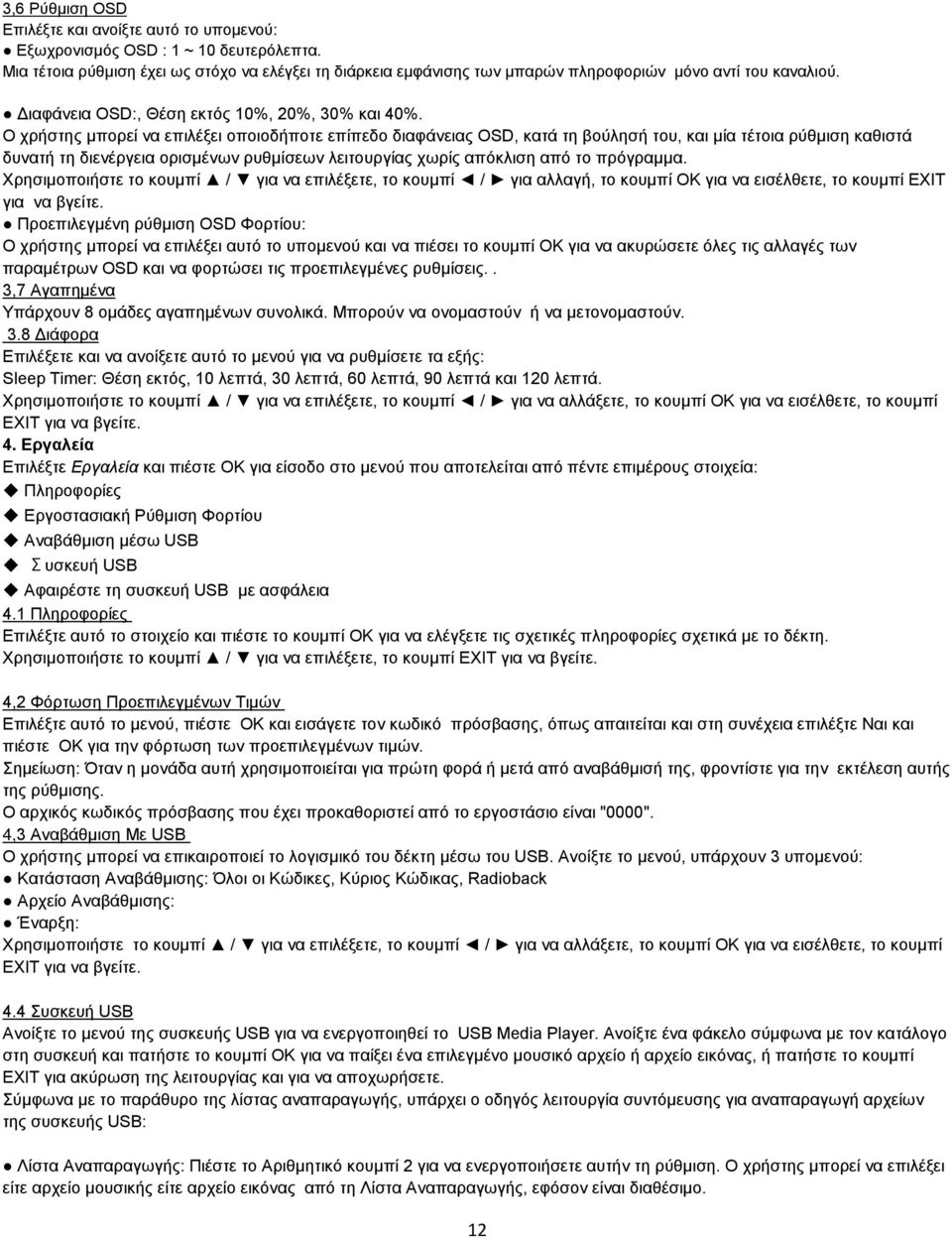

12 3,6 Ρύθμιση OSD Επιλέξτε και ανοίξτε αυτό το υπομενού: Εξωχρονισμός OSD : 1 ~ 10 δευτερόλεπτα. Μια τέτοια ρύθμιση έχει ως στόχο να ελέγξει τη διάρκεια εμφάνισης των μπαρών πληροφοριών μόνο αντί του καναλιού. Διαφάνεια OSD:, Θέση εκτός 10%, 20%, 30% και 40%. Ο χρήστης μπορεί να επιλέξει οποιοδήποτε επίπεδο διαφάνειας OSD, κατά τη βούλησή του, και μία τέτοια ρύθμιση καθιστά δυνατή τη διενέργεια ορισμένων ρυθμίσεων λειτουργίας χωρίς απόκλιση από το πρόγραμμα. Χρησιμοποιήστε το κουμπί / για να επιλέξετε, το κουμπί / για αλλαγή, το κουμπί ΟΚ για να εισέλθετε, το κουμπί EXIT για να βγείτε. Προεπιλεγμένη ρύθμιση OSD Φορτίου: Ο χρήστης μπορεί να επιλέξει αυτό το υπομενού και να πιέσει το κουμπί ΟΚ για να ακυρώσετε όλες τις αλλαγές των παραμέτρων OSD και να φορτώσει τις προεπιλεγμένες ρυθμίσεις.. 3,7 Αγαπημένα Υπάρχουν 8 ομάδες αγαπημένων συνολικά. Μπορούν να ονομαστούν ή να μετονομαστούν. 3.8 Διάφορα Επιλέξετε και να ανοίξετε αυτό το μενού για να ρυθμίσετε τα εξής: Sleep Timer: Θέση εκτός, 10 λεπτά, 30 λεπτά, 60 λεπτά, 90 λεπτά και 120 λεπτά. Χρησιμοποιήστε το κουμπί / για να επιλέξετε, το κουμπί / για να αλλάξετε, το κουμπί ΟΚ για να εισέλθετε, το κουμπί EXIT για να βγείτε. 4. Εργαλεία Επιλέξτε Εργαλεία και πιέστε OK για είσοδο στο μενού που αποτελείται από πέντε επιμέρους στοιχεία: Πληροφορίες Εργοστασιακή Ρύθμιση Φορτίου Αναβάθμιση μέσω USB Συσκευή USB Αφαιρέστε τη συσκευή USB με ασφάλεια 4.1 Πληροφορίες Επιλέξτε αυτό το στοιχείο και πιέστε το κουμπί OK για να ελέγξετε τις σχετικές πληροφορίες σχετικά με το δέκτη. Χρησιμοποιήστε το κουμπί / για να επιλέξετε, το κουμπί EXIT για να βγείτε. 4,2 Φόρτωση Προεπιλεγμένων Τιμών Επιλέξτε αυτό το μενού, πιέστε ΟΚ και εισάγετε τον κωδικό πρόσβασης, όπως απαιτείται και στη συνέχεια επιλέξτε Ναι και πιέστε ΟΚ για την φόρτωση των προεπιλεγμένων τιμών. Σημείωση: Όταν η μονάδα αυτή χρησιμοποιείται για πρώτη φορά ή μετά από αναβάθμισή της, φροντίστε για την εκτέλεση αυτής της ρύθμισης. Ο αρχικός κωδικός πρόσβασης που έχει προκαθοριστεί από το εργοστάσιο είναι "0000". 4,3 Αναβάθμιση Με USB Ο χρήστης μπορεί να επικαιροποιεί το λογισμικό του δέκτη μέσω του USB. Ανοίξτε το μενού, υπάρχουν 3 υπομενού: Κατάσταση Αναβάθμισης: Όλοι οι Κώδικες, Κύριος Κώδικας, Radioback Αρχείο Αναβάθμισης: Έναρξη: Χρησιμοποιήστε το κουμπί / για να επιλέξετε, το κουμπί / για να αλλάξετε, το κουμπί ΟΚ για να εισέλθετε, το κουμπί EXIT για να βγείτε. 4.4 Συσκευή USB Ανοίξτε το μενού της συσκευής USB για να ενεργοποιηθεί το USB Media Player. Ανοίξτε ένα φάκελο σύμφωνα με τον κατάλογο στη συσκευή και πατήστε το κουμπί ΟΚ για να παίξει ένα επιλεγμένο μουσικό αρχείο ή αρχείο εικόνας, ή πατήστε το κουμπί EXIT για ακύρωση της λειτουργίας και για να αποχωρήσετε. Σύμφωνα με το παράθυρο της λίστας αναπαραγωγής, υπάρχει ο οδηγός λειτουργία συντόμευσης για αναπαραγωγή αρχείων της συσκευής USB: Λίστα Αναπαραγωγής: Πιέστε το Αριθμητικό κουμπί 2 για να ενεργοποιήσετε αυτήν τη ρύθμιση. Ο χρήστης μπορεί να επιλέξει είτε αρχείο μουσικής είτε αρχείο εικόνας από τη Λίστα Αναπαραγωγής, εφόσον είναι διαθέσιμο. 12

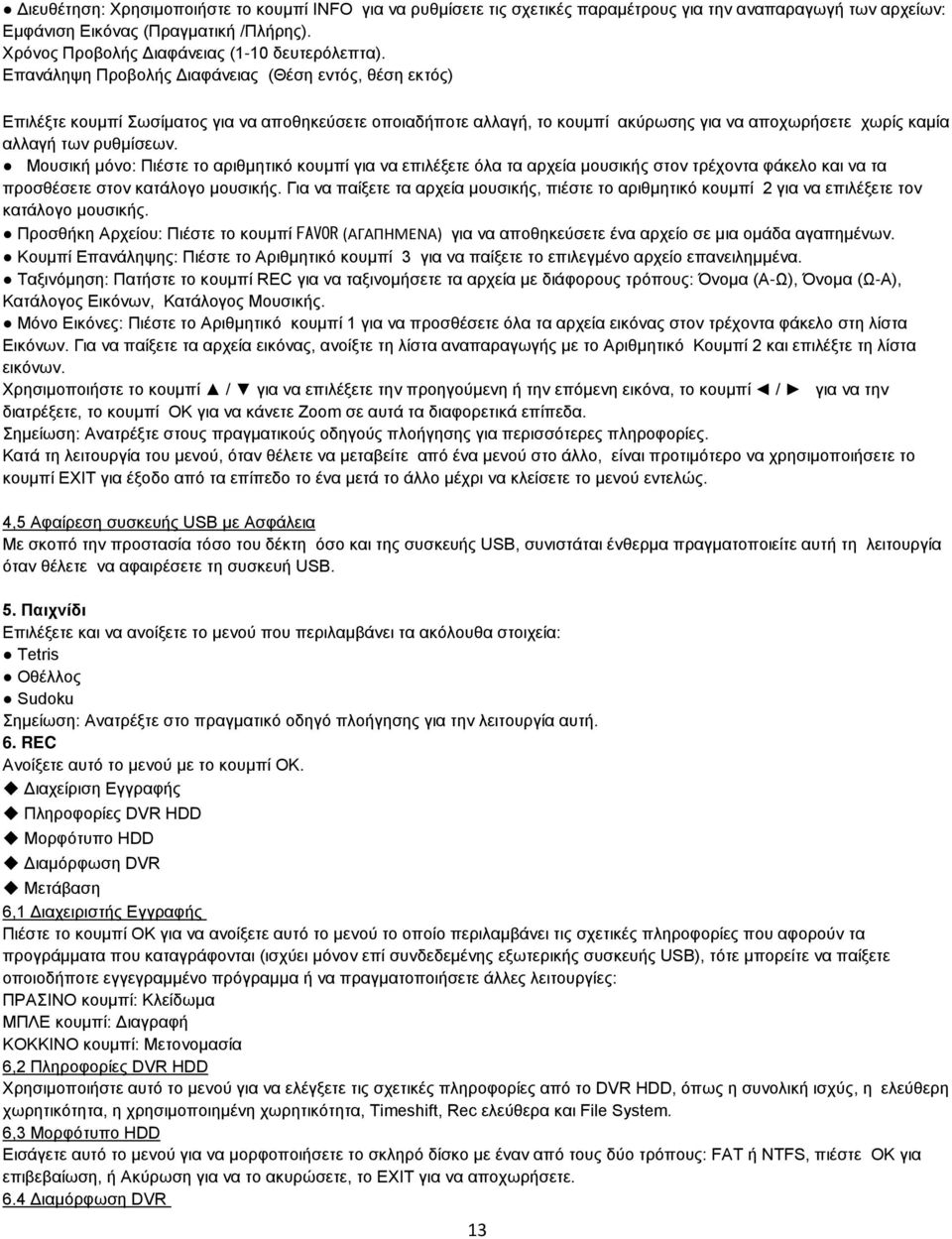

13 Διευθέτηση: Χρησιμοποιήστε το κουμπί INFO για να ρυθμίσετε τις σχετικές παραμέτρους για την αναπαραγωγή των αρχείων: Εμφάνιση Εικόνας (Πραγματική /Πλήρης). Χρόνος Προβολής Διαφάνειας (1-10 δευτερόλεπτα). Επανάληψη Προβολής Διαφάνειας (Θέση εντός, θέση εκτός) Επιλέξτε κουμπί Σωσίματος για να αποθηκεύσετε οποιαδήποτε αλλαγή, το κουμπί ακύρωσης για να αποχωρήσετε χωρίς καμία αλλαγή των ρυθμίσεων. Μουσική μόνο: Πιέστε το αριθμητικό κουμπί για να επιλέξετε όλα τα αρχεία μουσικής στον τρέχοντα φάκελο και να τα προσθέσετε στον κατάλογο μουσικής. Για να παίξετε τα αρχεία μουσικής, πιέστε το αριθμητικό κουμπί 2 για να επιλέξετε τον κατάλογο μουσικής. Προσθήκη Αρχείου: Πιέστε το κουμπί FAVOR (ΑΓΑΠΗΜΕΝΑ) για να αποθηκεύσετε ένα αρχείο σε μια ομάδα αγαπημένων. Κουμπί Επανάληψης: Πιέστε το Αριθμητικό κουμπί 3 για να παίξετε το επιλεγμένο αρχείο επανειλημμένα. Ταξινόμηση: Πατήστε το κουμπί REC για να ταξινομήσετε τα αρχεία με διάφορους τρόπους: Όνομα (A-Ω), Όνομα (Ω-Α), Κατάλογος Εικόνων, Κατάλογος Μουσικής. Μόνο Εικόνες: Πιέστε το Αριθμητικό κουμπί 1 για να προσθέσετε όλα τα αρχεία εικόνας στον τρέχοντα φάκελο στη λίστα Εικόνων. Για να παίξετε τα αρχεία εικόνας, ανοίξτε τη λίστα αναπαραγωγής με το Αριθμητικό Κουμπί 2 και επιλέξτε τη λίστα εικόνων. Χρησιμοποιήστε το κουμπί / για να επιλέξετε την προηγούμενη ή την επόμενη εικόνα, το κουμπί / για να την διατρέξετε, το κουμπί ΟΚ για να κάνετε Zoom σε αυτά τα διαφορετικά επίπεδα. Σημείωση: Ανατρέξτε στους πραγματικούς οδηγούς πλοήγησης για περισσότερες πληροφορίες. Κατά τη λειτουργία του μενού, όταν θέλετε να μεταβείτε από ένα μενού στο άλλο, είναι προτιμότερο να χρησιμοποιήσετε το κουμπί EXIT για έξοδο από τα επίπεδο το ένα μετά το άλλο μέχρι να κλείσετε το μενού εντελώς. 4,5 Αφαίρεση συσκευής USB με Ασφάλεια Με σκοπό την προστασία τόσο του δέκτη όσο και της συσκευής USB, συνιστάται ένθερμα πραγματοποιείτε αυτή τη λειτουργία όταν θέλετε να αφαιρέσετε τη συσκευή USB. 5. Παιχνίδι Επιλέξετε και να ανοίξετε το μενού που περιλαμβάνει τα ακόλουθα στοιχεία: Tetris Οθέλλος Sudoku Σημείωση: Ανατρέξτε στο πραγματικό οδηγό πλοήγησης για την λειτουργία αυτή. 6. REC Ανοίξετε αυτό το μενού με το κουμπί ΟΚ. Διαχείριση Εγγραφής Πληροφορίες DVR HDD Μορφότυπο HDD Διαμόρφωση DVR Μετάβαση 6,1 Διαχειριστής Εγγραφής Πιέστε το κουμπί ΟΚ για να ανοίξετε αυτό το μενού το οποίο περιλαμβάνει τις σχετικές πληροφορίες που αφορούν τα προγράμματα που καταγράφονται (ισχύει μόνον επί συνδεδεμένης εξωτερικής συσκευής USB), τότε μπορείτε να παίξετε οποιοδήποτε εγγεγραμμένο πρόγραμμα ή να πραγματοποιήσετε άλλες λειτουργίες: ΠΡΑΣΙΝΟ κουμπί: Κλείδωμα ΜΠΛΕ κουμπί: Διαγραφή ΚΟΚΚΙΝΟ κουμπί: Μετονομασία 6,2 Πληροφορίες DVR HDD Χρησιμοποιήστε αυτό το μενού για να ελέγξετε τις σχετικές πληροφορίες από το DVR HDD, όπως η συνολική ισχύς, η ελεύθερη χωρητικότητα, η χρησιμοποιημένη χωρητικότητα, Timeshift, Rec ελεύθερα και File System. 6,3 Μορφότυπο HDD Εισάγετε αυτό το μενού για να μορφοποιήσετε το σκληρό δίσκο με έναν από τους δύο τρόπους: FAT ή NTFS, πιέστε ΟΚ για επιβεβαίωση, ή Ακύρωση για να το ακυρώσετε, το EXIT για να αποχωρήσετε. 6.4 Διαμόρφωση DVR 13

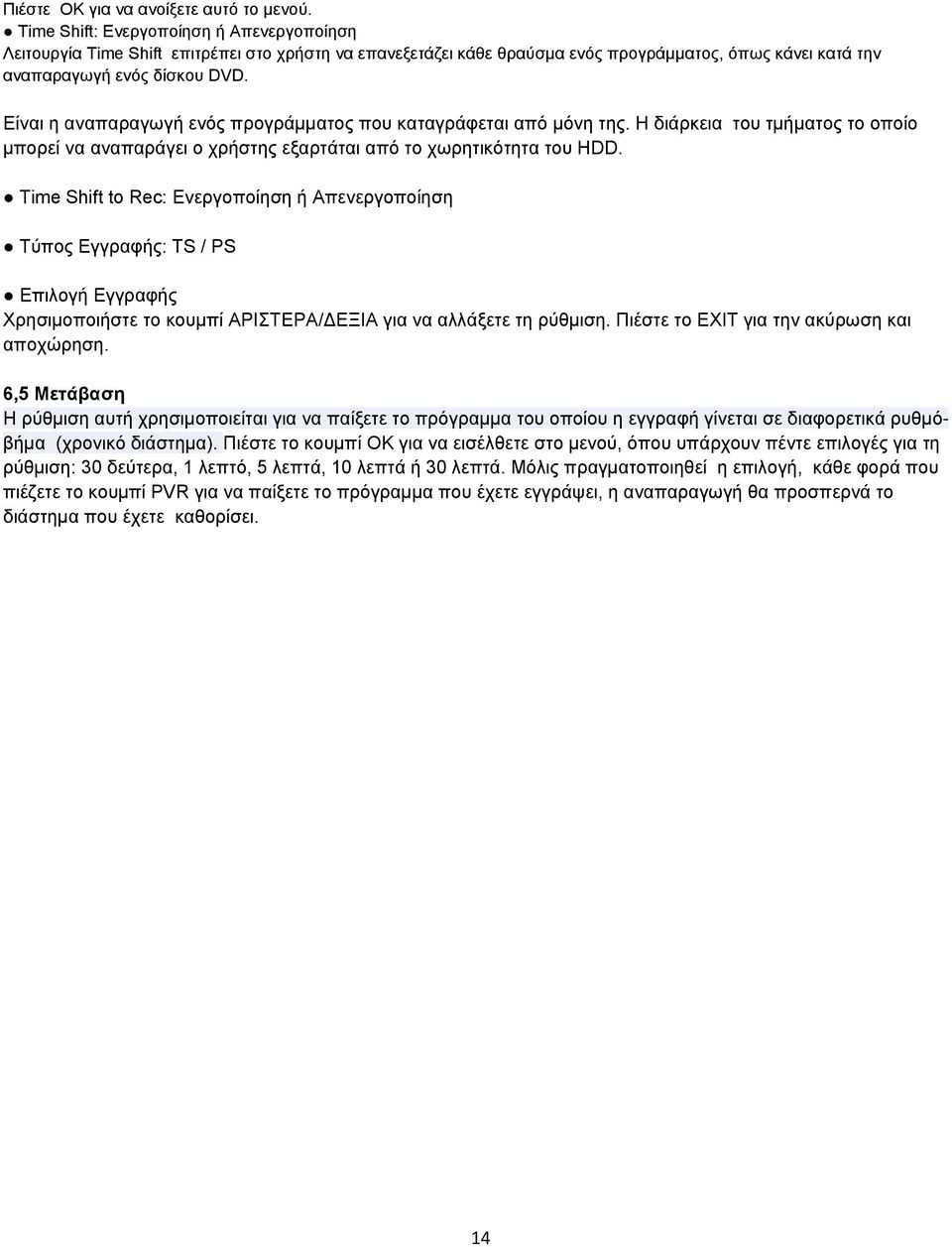

14 Πιέστε ΟΚ για να ανοίξετε αυτό το μενού. Time Shift: Ενεργοποίηση ή Απενεργοποίηση Λειτουργία Time Shift επιτρέπει στο χρήστη να επανεξετάζει κάθε θραύσμα ενός προγράμματος, όπως κάνει κατά την αναπαραγωγή ενός δίσκου DVD. Είναι η αναπαραγωγή ενός προγράμματος που καταγράφεται από μόνη της. Η διάρκεια του τμήματος το οποίο μπορεί να αναπαράγει ο χρήστης εξαρτάται από το χωρητικότητα του HDD. Time Shift to Rec: Ενεργοποίηση ή Απενεργοποίηση Τύπος Εγγραφής: TS / PS Επιλογή Εγγραφής Χρησιμοποιήστε το κουμπί ΑΡΙΣΤΕΡΑ/ΔΕΞΙΑ για να αλλάξετε τη ρύθμιση. Πιέστε το EXIT για την ακύρωση και αποχώρηση. 6,5 Μετάβαση Η ρύθμιση αυτή χρησιμοποιείται για να παίξετε το πρόγραμμα του οποίου η εγγραφή γίνεται σε διαφορετικά ρυθμόβήμα (χρονικό διάστημα). Πιέστε το κουμπί ΟΚ για να εισέλθετε στο μενού, όπου υπάρχουν πέντε επιλογές για τη ρύθμιση: 30 δεύτερα, 1 λεπτό, 5 λεπτά, 10 λεπτά ή 30 λεπτά. Μόλις πραγματοποιηθεί η επιλογή, κάθε φορά που πιέζετε το κουμπί PVR για να παίξετε το πρόγραμμα που έχετε εγγράψει, η αναπαραγωγή θα προσπερνά το διάστημα που έχετε καθορίσει. 14

15 Προδιαγραφή Υψηλής Συχνότητας Tuner Περιοχή Συχνότητας Εισόδου: 174 ~ 230, 470 ~ ~ 862MHz (VHF & UHF) Εύρος ζώνης: 7 ή 8MHz Στάθμη Εισόδου Σήματος: -75 ~-20dBm RF Βύσμα εισόδου: IEC169-2, Θηλυκό Αντίσταση εισόδου: 75Ω Κατάσταση Αποδιαμόρφωσης Κυματομορφή: COFDM (κωδικός Ορθογώνιας Πολυπλεξίας Διαίρεσης Συχνότητας) Αποδιαμόρφωση: QPSK, QAM16, QAM64 Τρόπος Διαβίβαση: 2K, 8K Διάστημα Προστασίας: 1 / 4, 1 / 8, 1 / 16, 1 / 32 Κατηγορία Κωδικού: 1 / 2, 2 / 3, 3 / 4, 5 / 6, 7 / 8 Βίντεο, Αποκωδικοποίηση ήχου Αποκωδικοποίηση βίντεο: MPEG2 ML), MPEG 4, AVC / H. L3 συμβατό Ανάλυση βίντεο: PAL Hz? NTSC 30 Hz: Αποκωδικοποίηση ήχου: MPEG-1, 2 Layer 1 & 2 Ακουστικό Ίχνος: Στερεοφωνικό, Αριστερά, Δεξιά USB 2.0 Υποστηριζόμενη μορφή αρχείου: MP3, JPEG, BMP ή OGG Τάση εξόδου της θύρας USB: 5V, 1000 ma (Μεγ.) Προδιαγραφές Ισχύος Ονομαστική τάση: ~ 230V, 50Hz Εύρος της ονομαστικής τάσης: ~ V, 50Hz Ονομαστική κατανάλωση: <12 W Κατανάλωση Αναμονής: 1 W Κατάσταση Λειτουργίας Θερμοκρασία: 0-40 Υγρασία: <95% Άλλα: Καθαρό Βάρος: <1,5 Kg Μετρήσεις Συσκευασμένων: 200 mm Χ 110 χιλιοστά Χ 38 χιλιοστά Οι τιμές Βάρους και διαστάσεων δεν είναι απολύτως ακριβείς. Οι προδιαγραφές ενδέχεται να αλλάξουν (από τον κατασκευαστή), χωρίς προειδοποίηση 15

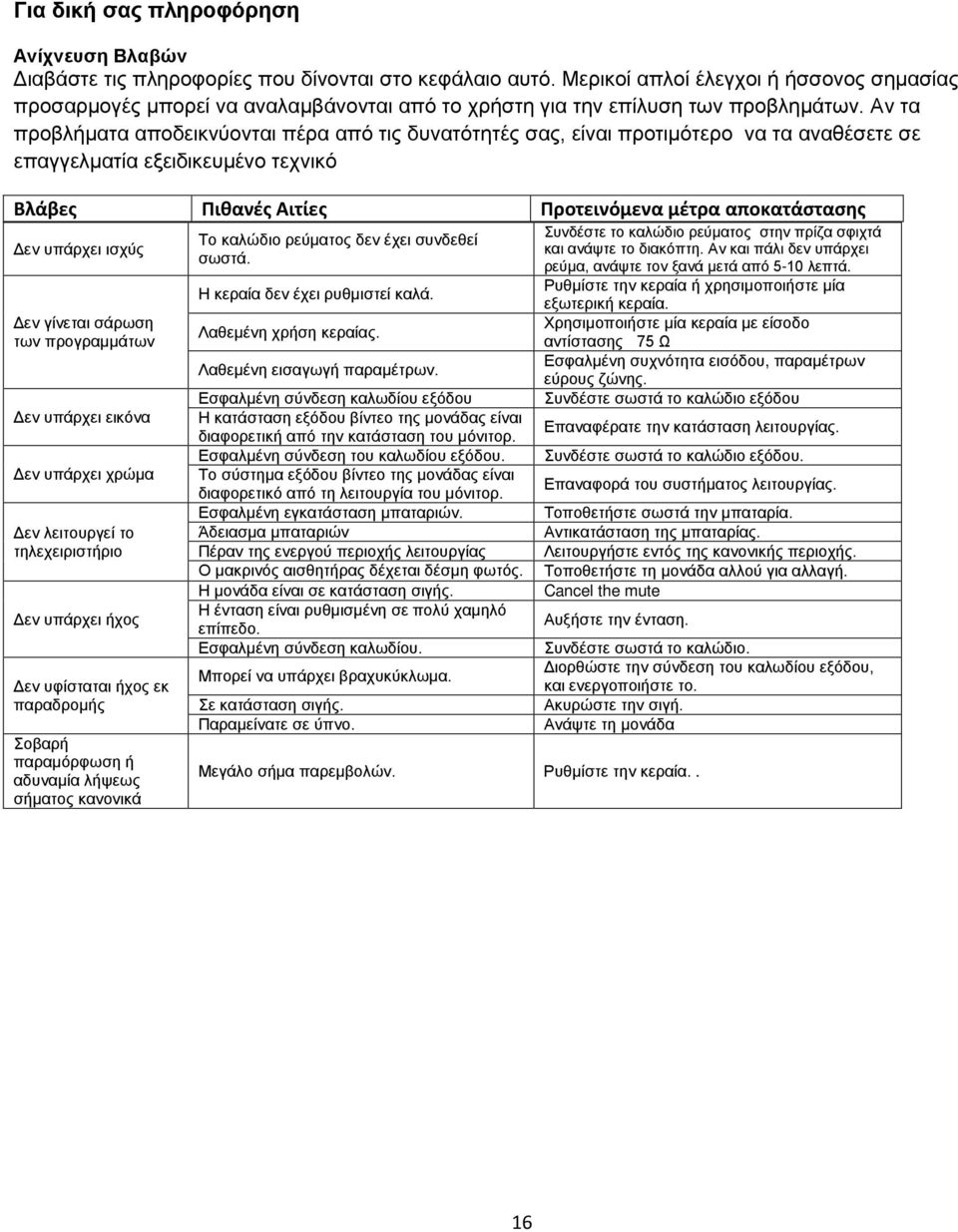

16 Για δική σας πληροφόρηση Ανίχνευση Βλαβών Διαβάστε τις πληροφορίες που δίνονται στο κεφάλαιο αυτό. Μερικοί απλοί έλεγχοι ή ήσσονος σημασίας προσαρμογές μπορεί να αναλαμβάνονται από το χρήστη για την επίλυση των προβλημάτων. Αν τα προβλήματα αποδεικνύονται πέρα από τις δυνατότητές σας, είναι προτιμότερο να τα αναθέσετε σε επαγγελματία εξειδικευμένο τεχνικό Βλάβες Πιθανές Αιτίες Προτεινόμενα μέτρα αποκατάστασης Δεν υπάρχει ισχύς Δεν γίνεται σάρωση των προγραμμάτων Δεν υπάρχει εικόνα Δεν υπάρχει χρώμα Δεν λειτουργεί το τηλεχειριστήριο Δεν υπάρχει ήχος Δεν υφίσταται ήχος εκ παραδρομής Σοβαρή παραμόρφωση ή αδυναμία λήψεως σήματος κανονικά Το καλώδιο ρεύματος δεν έχει συνδεθεί σωστά. Η κεραία δεν έχει ρυθμιστεί καλά. Λαθεμένη χρήση κεραίας. Λαθεμένη εισαγωγή παραμέτρων. Εσφαλμένη σύνδεση καλωδίου εξόδου Η κατάσταση εξόδου βίντεο της μονάδας είναι διαφορετική από την κατάσταση του μόνιτορ. Εσφαλμένη σύνδεση του καλωδίου εξόδου. Το σύστημα εξόδου βίντεο της μονάδας είναι διαφορετικό από τη λειτουργία του μόνιτορ. Εσφαλμένη εγκατάσταση μπαταριών. Άδειασμα μπαταριών Πέραν της ενεργού περιοχής λειτουργίας Ο μακρινός αισθητήρας δέχεται δέσμη φωτός. Η μονάδα είναι σε κατάσταση σιγής. Η ένταση είναι ρυθμισμένη σε πολύ χαμηλό επίπεδο. Εσφαλμένη σύνδεση καλωδίου. Μπορεί να υπάρχει βραχυκύκλωμα. Σε κατάσταση σιγής. Παραμείνατε σε ύπνο. Συνδέστε το καλώδιο ρεύματος στην πρίζα σφιχτά και ανάψτε το διακόπτη. Αν και πάλι δεν υπάρχει ρεύμα, ανάψτε τον ξανά μετά από 5-10 λεπτά. Ρυθμίστε την κεραία ή χρησιμοποιήστε μία εξωτερική κεραία. Χρησιμοποιήστε μία κεραία με είσοδο αντίστασης 75 Ω Εσφαλμένη συχνότητα εισόδου, παραμέτρων εύρους ζώνης. Συνδέστε σωστά το καλώδιο εξόδου Επαναφέρατε την κατάσταση λειτουργίας. Συνδέστε σωστά το καλώδιο εξόδου. Επαναφορά του συστήματος λειτουργίας. Τοποθετήστε σωστά την μπαταρία. Αντικατάσταση της μπαταρίας. Λειτουργήστε εντός της κανονικής περιοχής. Τοποθετήστε τη μονάδα αλλού για αλλαγή. Cancel the mute Αυξήστε την ένταση. Μεγάλο σήμα παρεμβολών. Ρυθμίστε την κεραία.. Συνδέστε σωστά το καλώδιο. Διορθώστε την σύνδεση του καλωδίου εξόδου, και ενεργοποιήστε το. Ακυρώστε την σιγή. Ανάψτε τη μονάδα 16
