VENEX 3602HD / 3329E/ 5119

Transcript

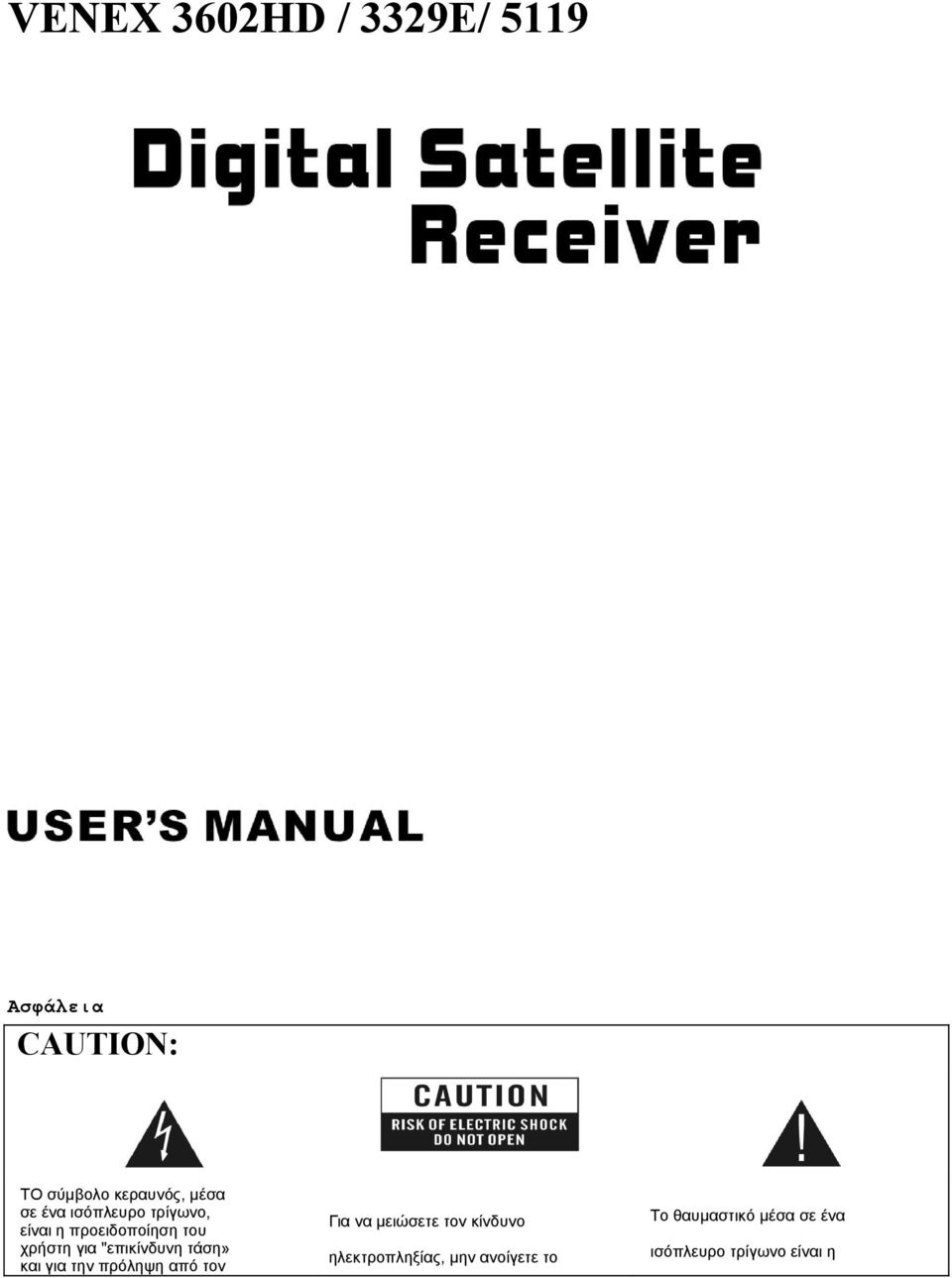

1 VENEX 3602HD / 3329E/ 5119 Ασφάλεια CAUTION: ΤΟ σύμβολο κεραυνός, μέσα σε ένα ισόπλευρο τρίγωνο, είναι η προειδοποίηση του χρήστη για "επικίνδυνη τάση» και για την πρόληψη από τον Για να μειώσετε τον κίνδυνο Το θαυμαστικό μέσα σε ένα ηλεκτροπληξίας, μην ανοίγετε το ισόπλευρο τρίγωνο είναι η

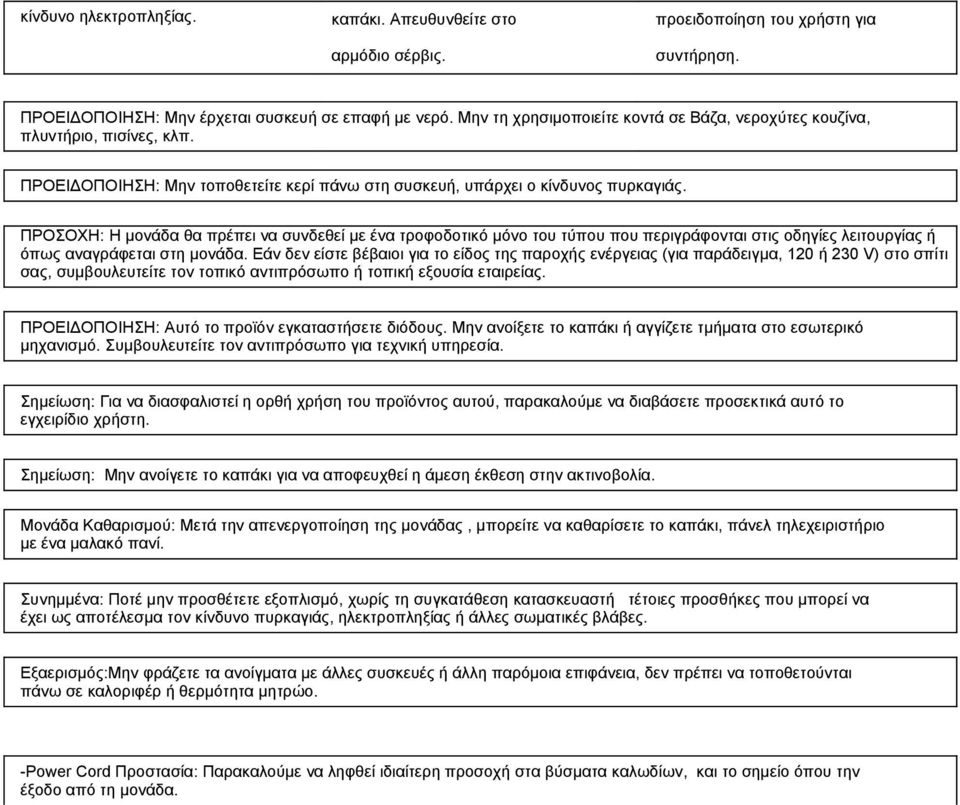

2 κίνδυνο ηλεκτροπληξίας. καπάκι. Απευθυνθείτε στο προειδοποίηση του χρήστη για αρμόδιο σέρβις. συντήρηση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην έρχεται συσκευή σε επαφή με νερό. Μην τη χρησιμοποιείτε κοντά σε Βάζα, νεροχύτες κουζίνα, πλυντήριο, πισίνες, κλπ. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τοποθετείτε κερί πάνω στη συσκευή, υπάρχει ο κίνδυνος πυρκαγιάς. ΠΡΟΣΟΧΗ: Η μονάδα θα πρέπει να συνδεθεί με ένα τροφοδοτικό μόνο του τύπου που περιγράφονται στις οδηγίες λειτουργίας ή όπως αναγράφεται στη μονάδα. Εάν δεν είστε βέβαιοι για το είδος της παροχής ενέργειας (για παράδειγμα, 120 ή 230 V) στο σπίτι σας, συμβουλευτείτε τον τοπικό αντιπρόσωπο ή τοπική εξουσία εταιρείας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αυτό το προϊόν εγκαταστήσετε διόδους. Μην ανοίξετε το καπάκι ή αγγίζετε τμήματα στο εσωτερικό μηχανισμό. Συμβουλευτείτε τον αντιπρόσωπο για τεχνική υπηρεσία. Σημείωση: Για να διασφαλιστεί η ορθή χρήση του προϊόντος αυτού, παρακαλούμε να διαβάσετε προσεκτικά αυτό το εγχειρίδιο χρήστη. Σημείωση: Μην ανοίγετε το καπάκι για να αποφευχθεί η άμεση έκθεση στην ακτινοβολία. Μονάδα Καθαρισμού: Μετά την απενεργοποίηση της μονάδας, μπορείτε να καθαρίσετε το καπάκι, πάνελ τηλεχειριστήριο με ένα μαλακό πανί. Συνημμένα: Ποτέ μην προσθέτετε εξοπλισμό, χωρίς τη συγκατάθεση κατασκευαστή τέτοιες προσθήκες που μπορεί να έχει ως αποτέλεσμα τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας ή άλλες σωματικές βλάβες. Εξαερισμός:Μην φράζετε τα ανοίγματα με άλλες συσκευές ή άλλη παρόμοια επιφάνεια, δεν πρέπει να τοποθετούνται πάνω σε καλοριφέρ ή θερμότητα μητρώο. -Power Cord Προστασία: Παρακαλούμε να ληφθεί ιδιαίτερη προσοχή στα βύσματα καλωδίων, και το σημείο όπου την έξοδο από τη μονάδα.

3

4 τηλεχειριστήριο Για εναλλαγή σας δέκτη σε κατάσταση αναμονής. MUTE Χρησιμοποιείται για να ενεργοποιήσετε ή να απενεργοποιήσετε τον ήχο NUMERIC KEYS Χρησιμοποιείται για να επιλέξετε κανάλια ή εισάγετε προγραμματισμού παράμετροι (TV / RADIO) Δέκτες διακόπτες μεταξύ τηλεοπτικών και ραδιοφωνικών λειτουργία (ZOOM) Πατήστε πλήκτρο επιλέξτε zoom, από το X1 να X16. (PREVIOUS) Επιστροφή στο μενού ή το προηγούμενο καθεστώς. (AUDIO) Audio κανάλια setup, για να επιλέξετε λειτουργία ήχου? Αριστερά, δεξιά, Stereo, Mono. TV/SAT Δέκτες διακόπτες μεταξύ TV και δορυφορική λήψη mode. (INFORMATION) Για να εμφανιστεί κανάλι ή διάφορες πληροφορίες για το πρόγραμμα των σημερινών υπηρεσιών. EPG(Electronic Program Guide) Απεικόνιση των Προγραμμάτων οδηγό στην οθόνη, όταν είναι διαθέσιμη. MENU Εμφανίζει το Κεντρικό Μενού επί της οθόνης, ή να επιστρέψετε στο προηγούμενο μενού ή την κατάσταση. EXIT Ακύρωση της επιλογής του χρήστη και να επιστρέψετε στην προβολή mode από το μενού. OK Για να επιλέξετε το μενού ή για την ενημέρωση σχετικά με την είσοδο. <,> KEY Για να ρυθμίσετε ένταση, ή να μετακινηθεί ο δρομέας αριστερά ή δεξιά στο μενού. ^,v KEY Για να αλλάξετε κανάλια, ή για να μετακινηθεί ο κέρσορας πάνω ή κάτω από το μενού. P+/PΓια να μετακινήσετε το δρομέα στην επόμενη ή την προηγούμενη σελίδα του μενού ή στη λίστα καναλιών. PIP(RED KEY) Για να ξεκινήσει η λειτουργία PIP Teletext(GREEN KEY) Εμφανίζει πληροφορίες του τρέχον καναλιού Subtitle(YELLOW KEY) Υπότιτλος (BLUE KEY) Οθόνη πολλαπλών καναλιών. Μπορείτε να επιλέξετε κανάλι με τη χρήση <,> ^, V, και πατήστε ΟΚ επιβεβαίωση. UHF Σε περίπτωση που η τηλεόρασή σας είναι συνδεδεμένη μέσω RF Διαμορφωτής (UHF), επιλέξτε αριθμό καναλιού εξόδου μεταξύ CH21 και CH69 με πάνω και κάτω πλήκτρο. (FIND) Χρήση εντολών να βρείτε κανάλια ανά χαρακτήρα. TIMER Πιέστε το χρονόμετρο πλήκτρο μπορείτε να εγκαταστήσετε το χρόνο αναμονής. Πατήστε το κουμπί για να ανταλλάξουν τις ΡΙΡ στο παράθυρο P/N Πιέστε P / N το κουμπί για να αλλάξετε την κατάσταση εμφάνισης μεταξύ "Auto", "PAL", "PAL-M", "PAL-N", "NTSC", "576i50 HDMI", "480i60 HDMI", "HDMI 576p50" και "HDMI 480p60".

5 SAT Απεικόνιση λιστας δορυφορικών FAV(FAVORITE) Για να ρυθμίσετε το δέκτη στη λιστα αγαπημένων Archive Πατήστε αυτό το κουμπί για να εισάγετε το μενού Εγγραφή Manager άμεσα. TMS(Time Shift) Πατήστε αυτό το κουμπί για να εμφανιστεί Time Shift info bar. Play. Για να παίξετε το MP3, JPEG, ή αρχεία Εγγραφή Stop Για να σταματήσει η Time Shift, την καταγραφή ή MP3/JPEG PAUSE Χρησιμοποιείται για να επιλέξετε το πάγωμα Πιέστε μία φορά για να παγώσει την εικόνα της οθόνης. Record Για να ξεκινήσει η εγγραφή. FB Για να ξεκινήσετε Γρήγορη παρελθόντων λειτουργία FF. Για να ξεκινήσει η λειτουργία Fast Forward SB Για να ξεκινήσει η λειτουργία Slow παρελθόντων. SF Για να ξεκινήσει η λειτουργία Slow Forward Front panel POWER κουμπι: Για εναλλαγή κατάστασης MENUKEY Για να εισάγετε το κύριο μενού VOL<,> KEY: Για να ρυθμίσετε ένταση CH+,- or^, v KEY : Για να αλλάξετε κανάλια OK KEY: Για να δείτε TV / Radio λίστα καναλιών, ή να επιβεβαιώσει το μενού. Remote Sensor: Ανιχνεύει υπέρυθρων σημάτων από απομακρυσμένη μονάδα ελέγχου Display(4-Digit/7-Segment): Δείχνει το καθεστώς λειτουργίας του δέκτη POWER Led: Ανάβει, ενώ ο δέκτης είναι σε ισχύ. Signal Led: Όταν λαμβάνουν σήμα ισχυρό, το σήμα που οδήγησε φωτίζεται. Card Slot:. Δύο slot CA Interface για Conax, Τοποθετήστε την κάρτα smart chip προς τα πανω Common Interface Optional : Δύο υποδοχες για πρόσβαση υπό όρους. 9 Rear Panel Παρακαλούμε, δείτε το διάγραμμα παραπάνω για όλες τις πιθανές συνδέσεις του δέκτη σας Μην συνδέετε τη συσκευή με το ηλεκτρικό δίκτυο μέχρι να γινει ελεγχος ολων των συνδέσεων POWER ON/OFF SWITCH: Για εναλλαγή ON / OFF του δέκτη LOOP: Αυτό επιτρέπει τη σύνδεση του άλλου δέκτη LNB IN 13/18V 500mA MAX: Αυτή εισοδος είναι για συνδέση καλώδιου από το LNB σας TV :. Αυτό χρησιμοποιείται για να συνδέσετε την τηλεόρασή σας μέσω καλωδίου SCART VCR: Audio και Video εισόδου / εξόδου για την πρίζα βίντεο κασέτας ηχογράφησης ή παρόμοια. VIDEO : Αυτή η υποδοχή RCA χρησιμοποιείται για να συνδέσετε οποιαδήποτε εξωτερικο βίντεο. 0/12V 50mA: Αυτό χρησιμοποιείται για τη σύνδεση 12V με εξωτερικό 0V/12V διακόπτη. AUDIO R/L :. Αυτές οι υποδοχές RCA για να συνδέσετε οποιαδήποτε εξωτερική ήχου ενισχυτή ή σύστημα ANT IN: Σύνδεση με κεραία τηλεόρασης Αναλογικές

6 TV OUT:. Αυτό χρησιμοποιείται για να συνδέσετε την τηλεόρασή σας μέσω καλωδίου RF S/PDIF: Digital Audio διεπαφής, σύνδεση με ενισχυτή AV S / PDIF είσοδο τερματικό USB-P/USB-D: USB 2.0 υποδοχής, σύνδεση με USB σκληρό δίσκο, USB-P Η ΧΡΗΣΗ ΤΟΥ ρεύματος. RS 232C Σειριακής θύρας: Αυτό χρησιμοποιείται για τη σύνδεση του δέκτη σας σε έναν υπολογιστή με ένα σειριακό καλώδιο Συνδέοντας το Σύστημα Υπάρχουν τέσσερις τρόποι για να συνδέσετε το δέκτη σας. Συνιστάται η χρήση μιας από τις ακόλουθες περιπτώσεις, για το καλύτερο αποτέλεσμα: 1. Συνδέστε το ένα άκρο του καλωδίου SCART στην TV (SCART) βύσμα στο πίσω μέρος του δέκτη και το άλλο άκρο σε μια υποδοχή SCART της τηλεόρασής σας 2. Συνδέστε το ένα άκρο του καλωδίου RCA με την RCA βύσμα στο πίσω μέρος του δέκτη και το άλλο άκρο σε ένα βύσμα στην οθόνη της τηλεόρασής σας. 3. Εάν η τηλεόρασή σας δεν διαθέτει υποδοχή RCA, συνδέστε το ένα άκρο του καλωδίου RF στην τηλεόραση στο πίσω μέρος του δέκτη και το άλλο άκρο σε μια υποδοχή εισόδου RF της τηλεόρασής σας. Τέλος, συνδέστε το καλώδιο από την ομοαξονικά LNB με το LNB IN βύσμα στο δέκτη. Με εξωτερικές Audio / Hi-Fi System Για να συνδέσετε οποιαδήποτε εξωτερική Audio σύστημα Hi-Fi, ο δέκτης έχει παρασχεθεί με δύο βύσματα RCA στο πίσω μέρος του δέκτη που σημειώνονται με Audio L και R Συνδέστε ένα στερεοφωνικό καλώδιο RCA από την AUDIO L, R υποδοχές στο πίσω μέρος του δέκτη στην υποδοχή LINE, AUX, ΕΦΕΔΡΙΚΟΙ Ή EXTRA υποδοχές εισόδου σας σύστημα Hi-Fi. 4.1 Τηλεόραση με μοτέρ (DiSEqC 1.2 Συνδέστε το ένα άκρο του ομοαξονικού καλωδίου στο LNB IN υποδοχή στο δέκτη και το άλλο, με το REC ή Receiver υποδοχή της DiSEqC 1,2 κινητήρα. Συνδέστε το ομοαξονικό καλώδιο από το LNB προς το LNB υποδοχή της DiSEqC 1,2 κινητήρα. Όλοι οι δέκτες μας έχουν σχεδιαστεί ώστε να είναι DiSEqC 1.0 και DiSEqC 1,2 συμβατές. Αυτό επιτρέπει πολλαπλές κεραίες για σύνδεση με το δέκτη την ίδια στιγμή. Αν έχετε δύο ή περισσότερες σταθερές κεραίες ή LNBs, τότε σας προτείνουμε να χρησιμοποιήσετε DiSEqC 1,0 Συνδέστε το ομοαξονικό καλώδιο από το πρώτο έως το LNB LNB LNB Α 1 ή υποδοχή εισόδου της DiSEqC διακόπτη. Κάντε το ίδιο για οποιονδήποτε άλλο LNBs που έχετε. Συνδέστε το ένα άκρο του ομοαξονικού καλωδίου στο RF σύνδεση εξόδου του διακόπτη DiSEqC, συνδέστε το άλλο, με το LNB IN υποδοχή για τον δέκτη Για το ψηφιακό δέκτη, μπορείτε να συνδέσετε είτε ενιαίο δορυφορική κεραία, άμεσα ή LNB της multiεξοπλισμός τροφοδοσίας.

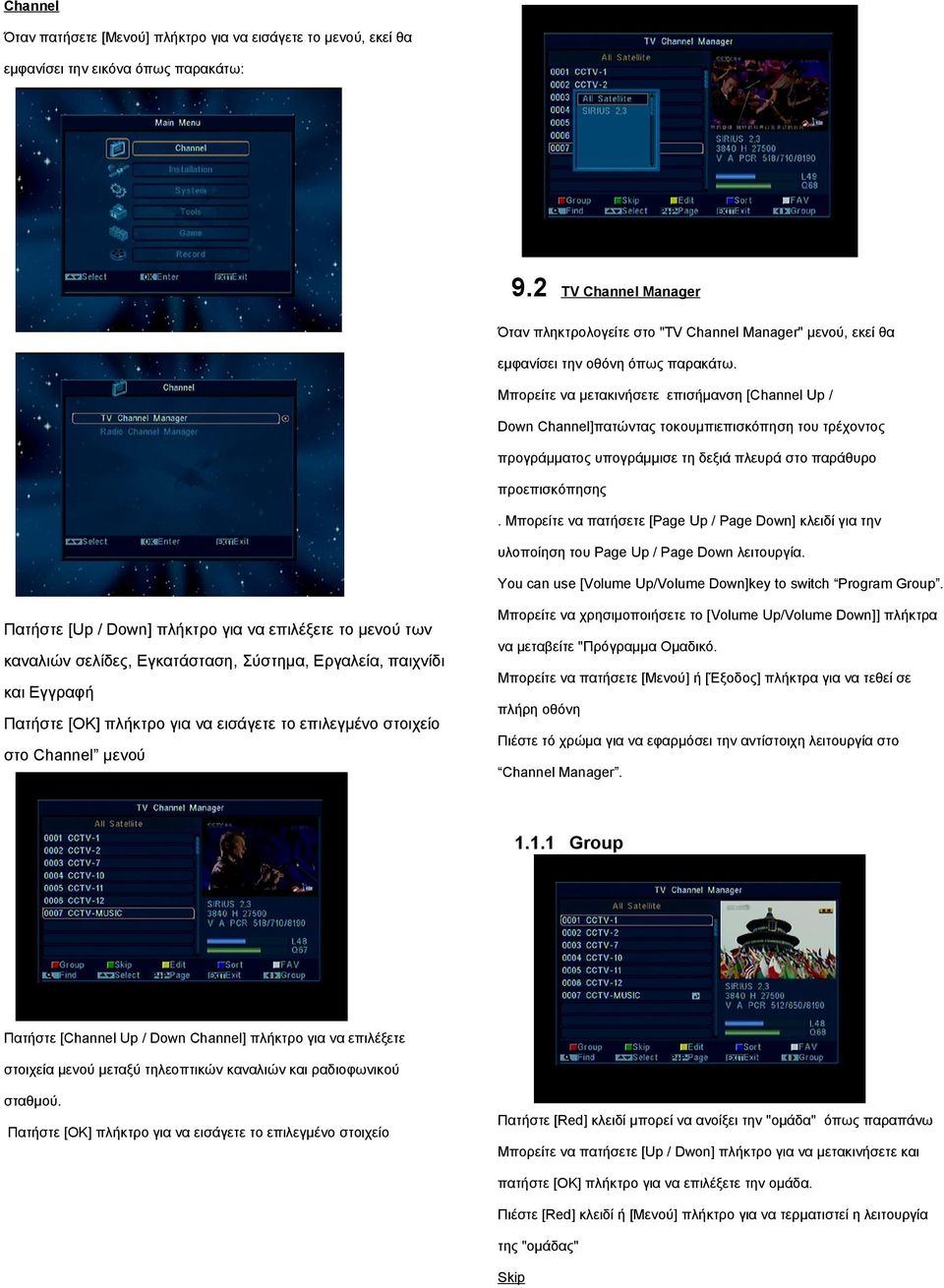

7 Channel Όταν πατήσετε [Μενού] πλήκτρο για να εισάγετε το μενού, εκεί θα εμφανίσει την εικόνα όπως παρακάτω: 9.2 TV Channel Manager Όταν πληκτρολογείτε στο "TV Channel Manager" μενού, εκεί θα εμφανίσει την οθόνη όπως παρακάτω. Μπορείτε να μετακινήσετε επισήμανση [Channel Up / Down Channel]πατώντας τοκουμπιεπισκόπηση του τρέχοντος προγράμματος υπογράμμισε τη δεξιά πλευρά στο παράθυρο προεπισκόπησης. Μπορείτε να πατήσετε [Page Up / Page Down] κλειδί για την υλοποίηση του Page Up / Page Down λειτουργία. You can use [Volume Up/Volume Down]key to switch Program Group. Πατήστε [Up / Down] πλήκτρο για να επιλέξετε το μενού των καναλιών σελίδες, Εγκατάσταση, Σύστημα, Εργαλεία, παιχνίδι και Εγγραφή Πατήστε [OK] πλήκτρο για να εισάγετε το επιλεγμένο στοιχείο στο Channel μενού Μπορείτε να χρησιμοποιήσετε το [Volume Up/Volume Down]] πλήκτρα να μεταβείτε "Πρόγραμμα Ομαδικό. Μπορείτε να πατήσετε [Μενού] ή [Έξοδος] πλήκτρα για να τεθεί σε πλήρη οθόνη Πιέστε τό χρώμα για να εφαρμόσει την αντίστοιχη λειτουργία στο Channel Manager Group Πατήστε [Channel Up / Down Channel] πλήκτρο για να επιλέξετε στοιχεία μενού μεταξύ τηλεοπτικών καναλιών και ραδιοφωνικού σταθμού. Πατήστε [OK] πλήκτρο για να εισάγετε το επιλεγμένο στοιχείο Πατήστε [Red] κλειδί μπορεί να ανοίξει την "ομάδα" όπως παραπάνω Μπορείτε να πατήσετε [Up / Dwon] πλήκτρο για να μετακινήσετε και πατήστε [ΟΚ] πλήκτρο για να επιλέξετε την ομάδα. Πιέστε [Red] κλειδί ή [Μενού] πλήκτρο για να τερματιστεί η λειτουργία της "ομάδας" Skip

8 Στο "TV Channel Manager", πατήστε [Πράσινo] κουμπί μπορεί να κάνει τη "skip σήμα» στην δεξιά πλευρά Αφού αποθηκεύσετε και εξόδου "TV Channel Manager", το κανάλι θα είναι σε πλήρη οθόνη Επεξεργασία Πατήστε [Κίτρινο] κλειδί, θα δείτε τον κωδικό εισόδου διαλόγου. Εάν ο κωδικός είναι σωστά, τοτε θα ανοίξει το παράθυρο όπως το παρακάτω. Ο προεπιλεγμένος κωδικός πρόσβασης είναι Στο "Satellite" στοιχείο, πατήστε [OK] από τη δορυφορική απεικόνιση, λίστα, μπορείτε να επιλέξετε ένα δορυφόρο που θέλετε 2. Στο "TP Index ", μπορείτε να πατήσετε [Volume Up/Volume Down] μπορεί να αλλαξει σε TP και τα τρία επόμενα στοιχεία θα εμφανιστούν αντίστοιχες παραμέτρους 3. Στο "Όνομα", πατήστε [OK] θα εμφανίσει το Διαγράφη. Σε αυτό το μενού, πατήστε κόκκινο κουμπί μπορεί να κάνει τη πληκτρολόγιο, και μπορείτε να επεξεργαστείτε το όνομα για διαγραφή τονίζοντας το κανάλι το επιλεγμένο κανάλι. Πιέστε το κόκκινο πλήκτρο και πάλι για να ακυρώσει τα επιλεγμένα 4. Στο "Video PID", "Audio PID" και "PCR κανάλια. Κατά την έξοδο από το μενού, θα σας ρωτήσει για αποθηκεύσετε στις αλλαγές. Επιλέξτε "Ναι" για να αποθηκεύσετε την αλλαγή Δημιουργήστε PID" αντικείμενα, μπορείτε να χρησιμοποιήσετε το αριθμητικό πλήκτρο που αντιστοιχεί άμεσα να τροποποιήσει τις παραμέτρους των στοιχείων Αν πατήσετε [Πράσινη] κλειδί, θα δημιουργήθει οθόνη σαν παράθυρο που ακολουθεί: Edit Αν πατήσετε [Κίτρινο] κλειδί, θα δείτε το παράθυρο όπως το παρακάτω 1 Από το "Όνομα", πατήστε [OK] θα εμφανίστει πληκτρολόγιο για να επεξεργαστείτε το όνομα του επιλεγμένου καναλιού.

9 Από την "Video PID", "Audio PID" και PCR PID", μπορείτε να γραψετε αριθμούς και να τροποποιήσετε ανάλογα. Μετά την τροποποίηση, πατηστε οκ στην "Αποθήκευση" για να σώσει την τροποποιηση και έξοδο. 4 επιλογη ελευθερων 5 επιλογη κλειδωμενων Αγαπημενα Πατηστε το ασπρο κουμπι για να ανοιξετε την επιλογη Κλειδωμα Πατηστετο μπλε κουμπι στη δεξια πλευρα του τονισμενου καναλιου. Επειτα αποθηκευση και εξοδο από το μενου. Ο δεκτης θα σας ζητησει αγαπημενων. Μπορειτε να δημιουργησετε 8 ομαδες αγαπημενων επιλεγοντας τα καναλια από τα βελακια πανω τον κωδικοο αν θα θελετε να παρακολουθησετε το καναλι. Μετακινηση κατω και πατωντας ΟΚ Πατωντας το ασπρο κουμπι μπορειτε να μετακινησετε το Αναζητηση τονισμενο καναλι. Πατηστε τα βελακια πανω κατω για να Πατωντας το κουμπι αναζητηση θα εμφανιστει το παραθυρο μετακινησετε τα καναλι. Πατηστε οκ για να τοποθετησετε το όπως παραπανω, πατωντας τα βελακια πανω κατω επιλεγετε καναλι εκει που θελετε. Επιτα πατηστε εξοδο από το μενου. και πατατε ΟΚ για να εισαγετε το συμβολο η το γραμμα. Επιτα Πατηστε ναι για αποθηκευση των αλλαγων εισαγετε κάθε χαρακτηρα αναλογα με την επιλογη σας. Πατηστε μπλε κουμπι για να ανοιξετε την επιλογη. Υπαρχουν Μετακινηστε το τονισμενο και πατηστε ΟΚ 5 τροποι. Μπορειτε να πατησετε καναλι πανω / καναλι κατω Λιστα ραδιοφωνου για να μετακινιστετε το τονισμενο και πατηστε ΟΚ για επιβεβαιωση της επιλογης. Οι 5 τροποι είναι 1 επιλογη από σαρωση 2 επιλογη αλφαβιτικα (Α-Ζ) 3 επιλογη αλφαβιτικα (Ζ-Α) Η λειτουργεια του ραδιοφωνου είναι ιδια με αυτή των τελεοπτικων καναλιων η μονη διαφορα είναι ότι δεν υπαρχουν πληροφοριες προγραμματος

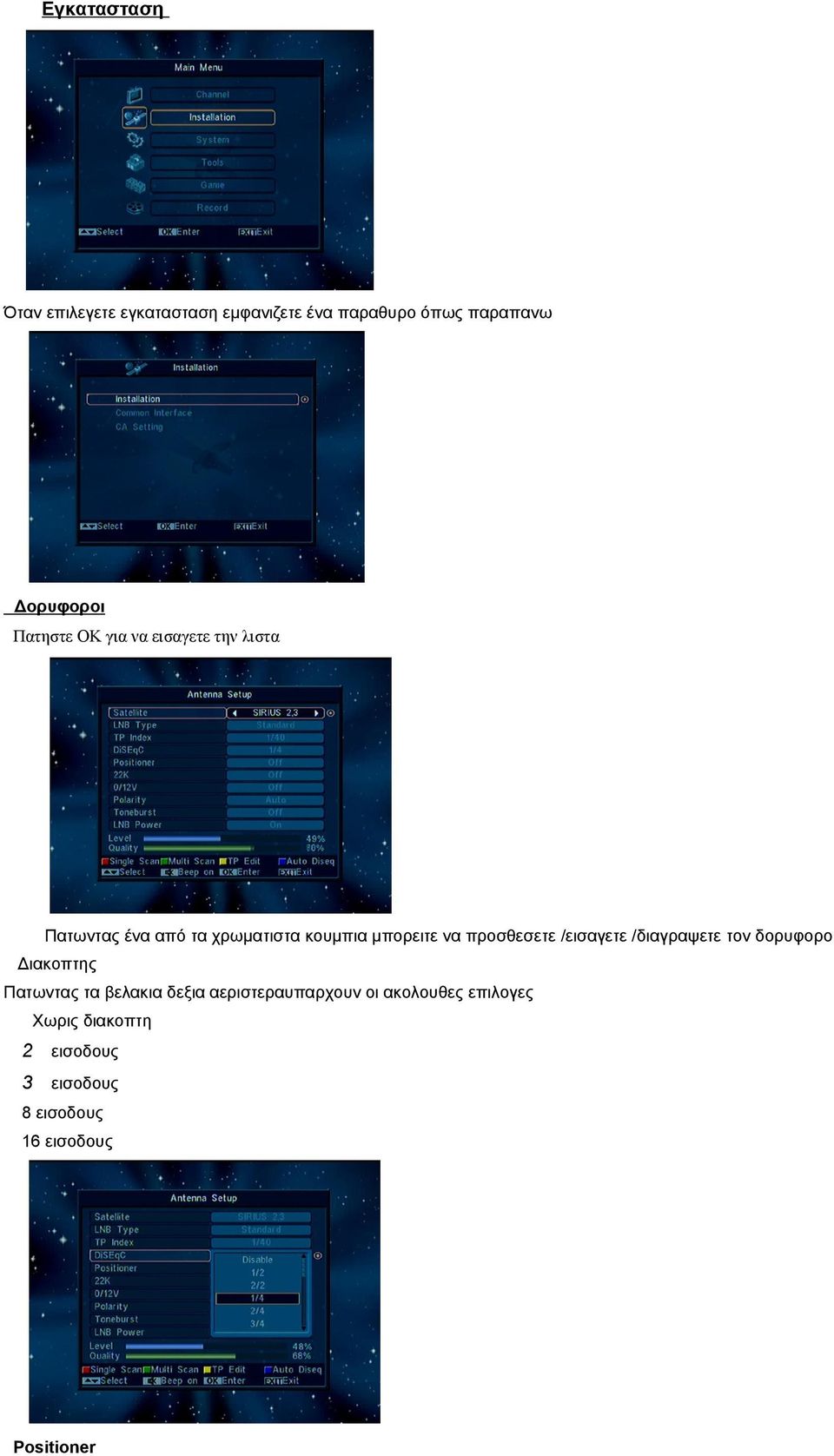

10 Εγκατασταση Όταν επιλεγετε εγκατασταση εμφανιζετε ένα παραθυρο όπως παραπανω Δορυφοροι Πατηστε ΟΚ για να εισαγετε την λιστα Πατωντας ένα από τα χρωματιστα κουμπια μπορειτε να προσθεσετε /εισαγετε /διαγραψετε τον δορυφορο Διακοπτης Πατωντας τα βελακια δεξια αεριστεραυπαρχουν οι ακολουθες επιλογες Χωρις διακοπτη 2 εισοδους 3 εισοδους 8 εισοδους 16 εισοδους Positioner

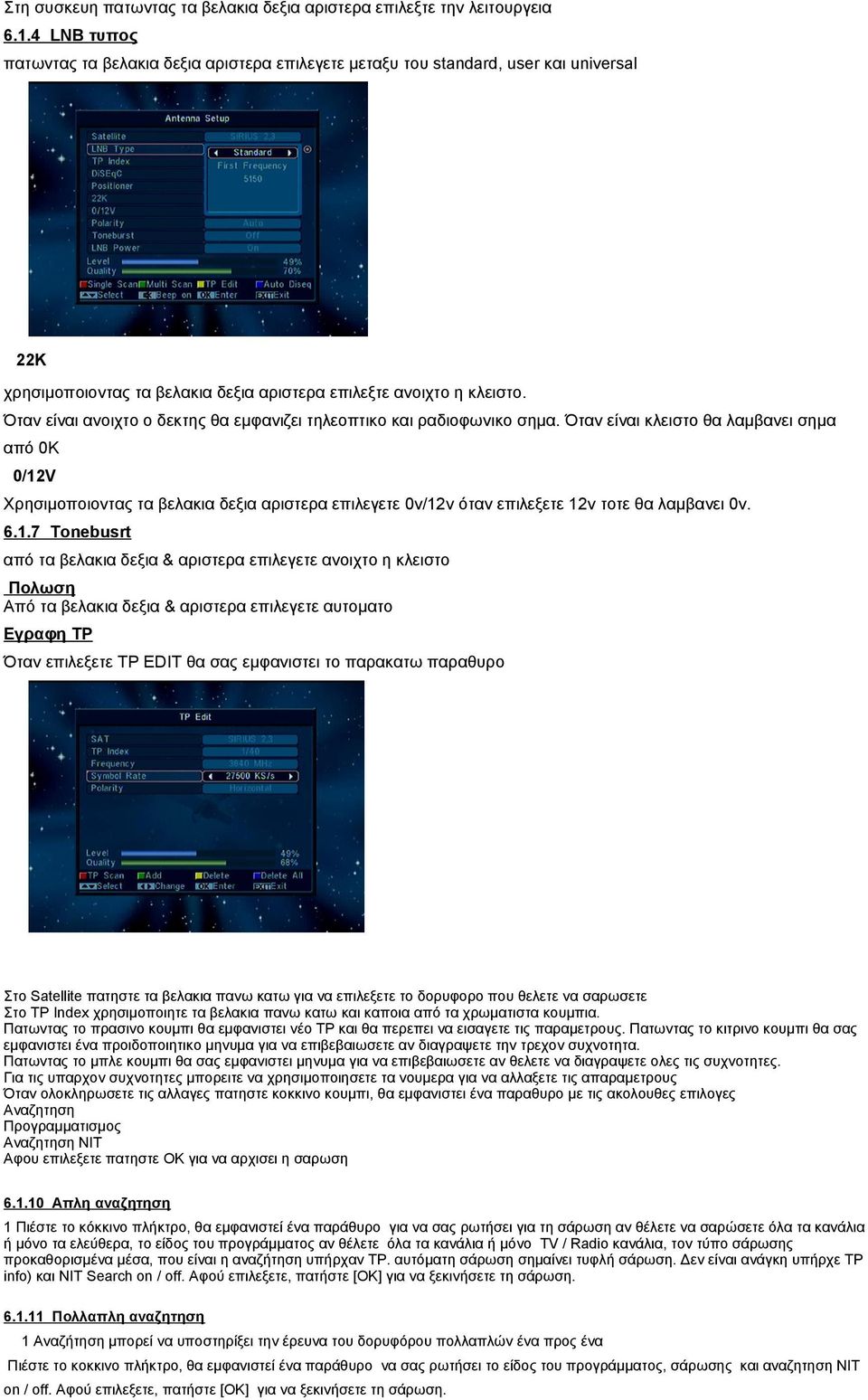

11 Στη συσκευη πατωντας τα βελακια δεξια αριστερα επιλεξτε την λειτουργεια LNB τυπος πατωντας τα βελακια δεξια αριστερα επιλεγετε μεταξυ του standard, user και universal 22K χρησιμοποιοντας τα βελακια δεξια αριστερα επιλεξτε ανοιχτο η κλειστο. Όταν είναι ανοιχτο ο δεκτης θα εμφανιζει τηλεοπτικο και ραδιοφωνικο σημα. Όταν είναι κλειστο θα λαμβανει σημα από 0Κ 0/12V Χρησιμοποιοντας τα βελακια δεξια αριστερα επιλεγετε 0ν/12ν όταν επιλεξετε 12ν τοτε θα λαμβανει 0ν Tonebusrt από τα βελακια δεξια & αριστερα επιλεγετε ανοιχτο η κλειστο Πολωση Από τα βελακια δεξια & αριστερα επιλεγετε αυτοματο Εγραφη ΤΡ Όταν επιλεξετε ΤΡ EDIT θα σας εμφανιστει το παρακατω παραθυρο Στο Satellite πατηστε τα βελακια πανω κατω για να επιλεξετε το δορυφορο που θελετε να σαρωσετε Στο ΤΡ Index χρησιμοποιητε τα βελακια πανω κατω και καποια από τα χρωματιστα κουμπια. Πατωντας το πρασινο κουμπι θα εμφανιστει νέο ΤΡ και θα περεπει να εισαγετε τις παραμετρους. Πατωντας το κιτρινο κουμπι θα σας εμφανιστει ένα προιδοποιητικο μηνυμα για να επιβεβαιωσετε αν διαγραψετε την τρεχον συχνοτητα. Πατωντας το μπλε κουμπι θα σας εμφανιστει μηνυμα για να επιβεβαιωσετε αν θελετε να διαγραψετε ολες τις συχνοτητες. Για τις υπαρχον συχνοτητες μπορειτε να χρησιμοποιησετε τα νουμερα για να αλλαξετε τις απαραμετρους Όταν ολοκληρωσετε τις αλλαγες πατηστε κοκκινο κουμπι, θα εμφανιστει ένα παραθυρο με τις ακολουθες επιλογες Αναζητηση Προγραμματισμος Αναζητηση ΝΙΤ Αφου επιλεξετε πατηστε ΟΚ για να αρχισει η σαρωση Απλη αναζητηση 1 Πιέστε το κόκκινο πλήκτρο, θα εμφανιστεί ένα παράθυρο για να σας ρωτήσει για τη σάρωση αν θέλετε να σαρώσετε όλα τα κανάλια ή μόνο τα ελεύθερα, το είδος του προγράμματος αν θέλετε όλα τα κανάλια ή μόνο TV / Radio κανάλια, τον τύπο σάρωσης προκαθορισμένα μέσα, που είναι η αναζήτηση υπήρχαν ΤΡ. αυτόματη σάρωση σημαίνει τυφλή σάρωση. Δεν είναι ανάγκη υπήρχε TP info) και NIT Search on / off. Αφού επιλεξετε, πατήστε [OK] για να ξεκινήσετε τη σάρωση Πολλαπλη αναζητηση 1 Αναζήτηση μπορεί να υποστηρίξει την έρευνα του δορυφόρου πολλαπλών ένα προς ένα Πιέστε το κοκκινο πλήκτρο, θα εμφανιστεί ένα παράθυρο να σας ρωτήσει το είδος του προγράμματος, σάρωσης και αναζητηση NIT on / off. Αφού επιλεξετε, πατήστε [OK] για να ξεκινήσετε τη σάρωση.

12 Ρυθμίσεις CA Υπαρχουν δύο CA υποδοχές για να χρησιμοποιήσετε. Ο Δέκτης έχει βασιστεί στην ενότητα έξυπνη κάρτα με σύστημα CONAX. Με τη χρήση καρτών σε αυτό το σύστημα που προβλέπεται από τους φορείς, είναι δυνατό να παρακολουθήσετε πολλά κωδικοποιημένα κανάλια. Αυτό το μενού εμφανίζει λεπτομερείς πληροφορίες σχετικά με το μοντουλ που εισάγεται. Ρυθμισεις συστηματος Όταν εισάγετε το "Σύστημα Setup" μενού, θα δείτε την οθόνη όπως παρακάτω Πατήστε τα βελάκια πάνω κάτω για να επιλέξετε τη γλώσσα, σύστημα τηλεόρασης, Τοπική Ώρα ρύθμιση, χρονόμετρο, Channel Παίξε Τύπος, Startup Channel OSD Περιβάλλον, Parental Lock. Πατήστε ΟΚ για επιλογή 9.3 Language Όταν επιλέξετε την γλώσσα θα εμφανιστεί μενού όπως το παρακάτω 1 Πατώντας τα βελάκια δεξιά αριστερά επιλέγετε την γλώσσα 2 Μερικά κανάλια έχουν περισσότερες από μια ηχητικές γλώσσες 3 Αν το κανάλι δεν ανταποκρίνεται στην πρώτη γλώσσα αλλά στην δεύτερη θα παίξει την δεύτερη σαν προεπιλογή αν και η δεύτερη δεν ανταποκρίνεται θα παίξει αυτόματα. 4 EPG: πατήστε τα βελάκια δεξιά αριστερά για να επιλέξετε τις γλώσσες EPG. 5 Υπότιτλοι πατήστε τα βελάκια δεξιά αριστερά για να επιλέξετε γλώσσα. 6 πατήστε [Exit] για να βγείτε από το μενού. Συστημα Όταν επιλεξετε Συστημα θα εμφανιστει παραθυρο όπως το παρακατω

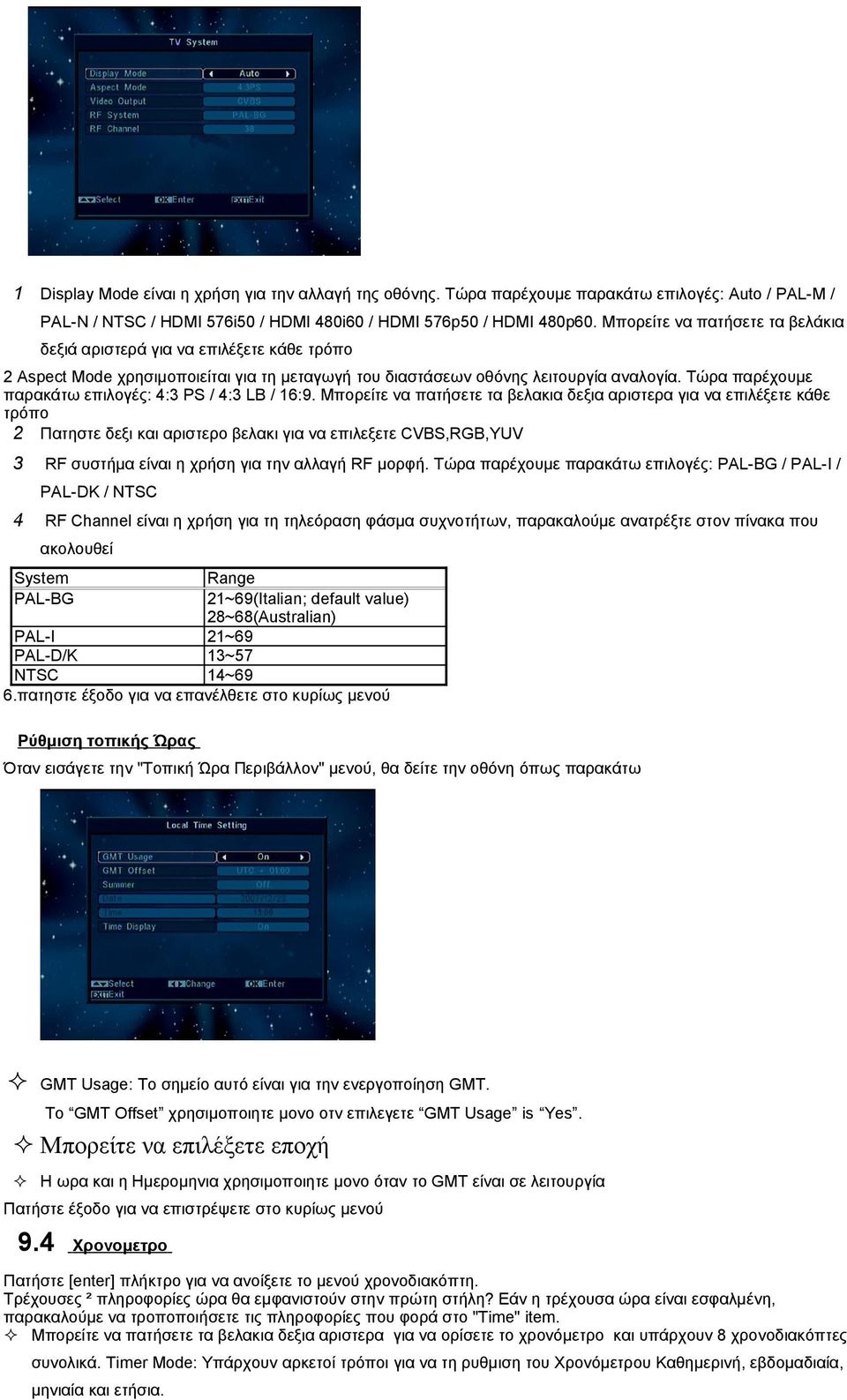

13 1 Display Mode είναι η χρήση για την αλλαγή της οθόνης. Τώρα παρέχουμε παρακάτω επιλογές: Auto / PAL-M / PAL-N / NTSC / HDMI 576i50 / HDMI 480i60 / HDMI 576p50 / HDMI 480p60. Μπορείτε να πατήσετε τα βελάκια δεξιά αριστερά για να επιλέξετε κάθε τρόπο 2 Aspect Mode χρησιμοποιείται για τη μεταγωγή του διαστάσεων οθόνης λειτουργία αναλογία. Τώρα παρέχουμε παρακάτω επιλογές: 4:3 PS / 4:3 LB / 16:9. Μπορείτε να πατήσετε τα βελακια δεξια αριστερα για να επιλέξετε κάθε τρόπο 2 Πατηστε δεξι και αριστερο βελακι για να επιλεξετε CVBS,RGB,YUV 3 RF συστήμα είναι η χρήση για την αλλαγή RF μορφή. Τώρα παρέχουμε παρακάτω επιλογές: PAL-BG / PAL-I / PAL-DK / NTSC 4 RF Channel είναι η χρήση για τη τηλεόραση φάσμα συχνοτήτων, παρακαλούμε ανατρέξτε στον πίνακα που ακολουθεί System PAL-BG Range 21~69(Italian; default value) 28~68(Australian) PAL-I 21~69 PAL-D/K 13~57 NTSC 14~69 6.πατηστε έξοδο για να επανέλθετε στο κυρίως μενού Ρύθμιση τοπικής Ώρας Όταν εισάγετε την "Τοπική Ώρα Περιβάλλον" μενού, θα δείτε την οθόνη όπως παρακάτω GMT Usage: Το σημείο αυτό είναι για την ενεργοποίηση GMT. Tο GMT Offset χρησιμοποιητε μονο οτν επιλεγετε GMT Usage is Yes. Μπορείτε να επιλέξετε εποχή Η ωρα και η Ημερομηνια χρησιμοποιητε μονο όταν το GMT είναι σε λειτουργία Πατήστε έξοδο για να επιστρέψετε στο κυρίως μενού 9.4 Χρονομετρο Πατήστε [enter] πλήκτρο για να ανοίξετε το μενού χρονοδιακόπτη. Τρέχουσες ² πληροφορίες ώρα θα εμφανιστούν στην πρώτη στήλη? Εάν η τρέχουσα ώρα είναι εσφαλμένη, παρακαλούμε να τροποποιήσετε τις πληροφορίες που φορά στο "Time" item. Μπορείτε να πατήσετε τα βελακια δεξια αριστερα για να ορίσετε το χρονόμετρο και υπάρχουν 8 χρονοδιακόπτες συνολικά. Timer Mode: Υπάρχουν αρκετοί τρόποι για να τη ρυθμιση του Χρονόμετρου Καθημερινή, εβδομαδιαία, μηνιαία και ετήσια.

14 Timer Υπηρεσία: Υπάρχουν δύο επιλογές για "Χρονόμετρο ", περιλαμβάνει "TV Channel" και "Radio Channel" (ρύθμιση χρονοδιακόπτη για την αλλαγή του καναλιού και Wakeup και Record Radio "και" Record TV "(Timer ρύθμιση για την Εγγραφή Τηλεόραση ή ραδιόφωνο του προγράμματος στο σκληρό δίσκο USB) και μηνυμάτων. Όταν επιλέγετε "Channel" (ρύθμιση χρονοδιακόπτη για την αλλαγή καναλιού και Wakeup στην επιλογή" Χρονόμετρο Υπηρεσία ", η οθόνη θα εμφανιστεί όπως παρακάτω: Wakeup Channel: πατήστε [OK] πλήκτρο για να εισέλθουν λίστα καναλιών και επιλέξτε το κανάλι που θέλετε για ρύθμιση. Wakeup Ημερομηνία: χρήση αριθμητικών πλήκτρων για να εισάγετε ημερομηνία wakeup σας. Ώρα: χρήση αριθμητικών πλήκτρων για να εισάγετε χρόνο wakeup σας. Όταν το συστημα είναι σε αναμονη η σε λειτουργία παιχνίδι, το σύστημα θα αλλάξει αυτόματα στο κανάλι που θέλετε και να αρχίσει να παίζειme: Διάρκεια: Αφού ορίσετε μια φορά για "Διάρκεια" στοιχείο, μια φορά το χρόνο για πάνω, το σύστημα θα μετατραπεί αυτόματα σε κατάσταση αναμονής. Αν θέλετε να μην λειτουργεί αυτή τη λειτουργία, καθορίζεται η διάρκεια είναι 00:00. Όταν επιλέγετε "Μήνυμα" (θυμίζει μήνυμα) στην επιλογή "Χρονόμετρο Υπηρεσία", η οθόνη θα εμφανιστεί όπως παρακάτω: Wakeup Μήνυμα: πιέστε τα βελάκια δεξιά αριστερά για να επιλέξετε Υπενθυμίζοντας μήνυμα ως Γενέθλια, Επέτειος και Γενική. Wakeup Ημερομηνία, μπορείτε να χρησιμοποιήσετε το αριθμητικό πλήκτρο για την είσοδο ημερομηνία wakeup σας. Την Ώρα: χρήση αριθμητικά πλήκτρα για να εισάγετε χρόνο wakeup σας. δεν έχει σημασία αν το σύστημα είναι σε κατάσταση αναμονής ή σε λειτουργία παιχνίδι, το σύστημα αυτόματα θυμίζει ένα μήνυμα. Το μήνυμα θα είναι πάντα απεικόνιση στην οθόνη, μπορείτε να πατήσετε [Έξοδος] για να το κλείσετε. Πιέστε [Έξοδος] για την έξοδο από το μενού Κανάλι εκκινησης Πατήστε [OK] για να εισέλθετε στο "Εκκίνηση Channel" του μενού, και θα δείτε την οθόνη όπως παρακάτω

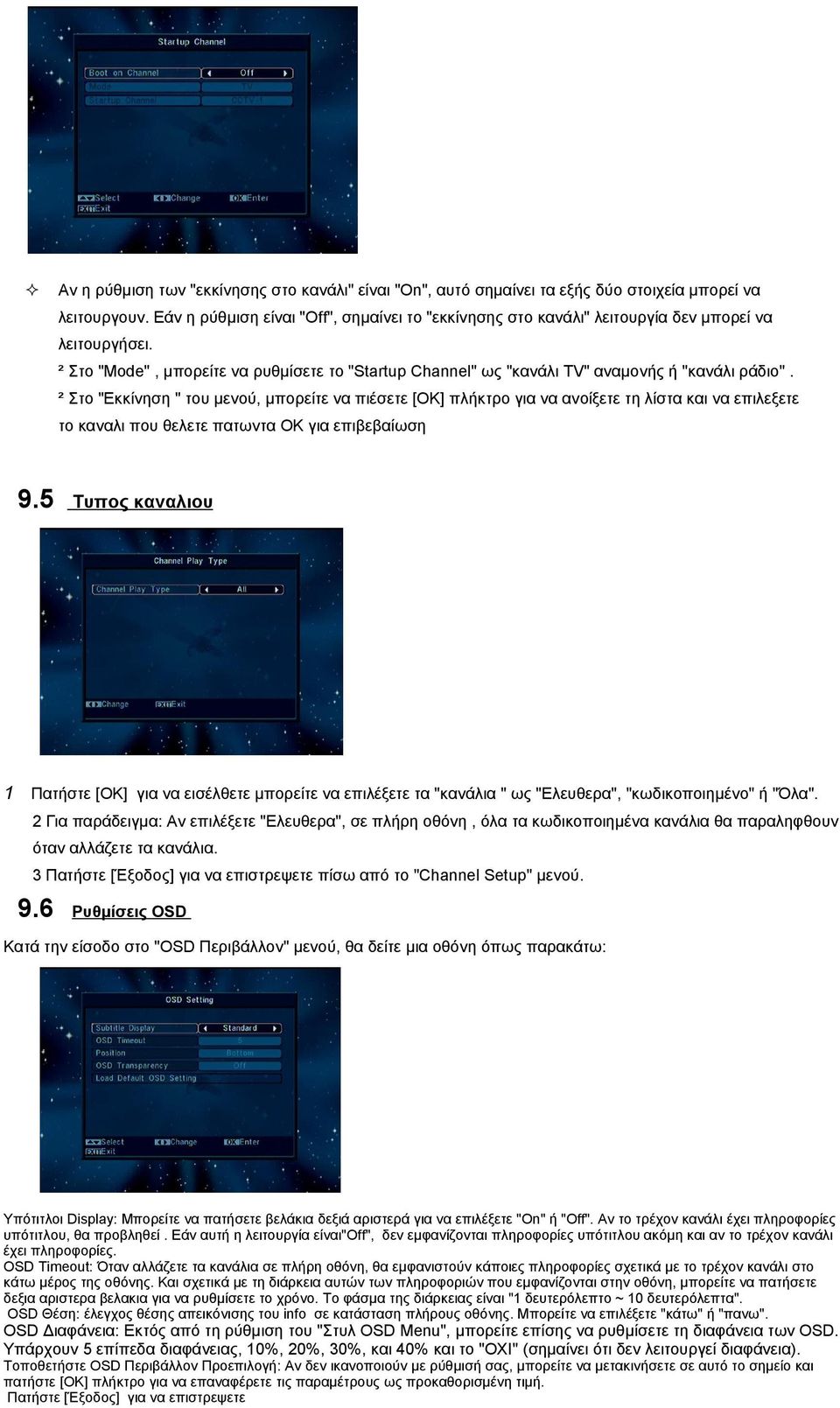

15 Αν η ρύθμιση των "εκκίνησης στο κανάλι" είναι "On", αυτό σημαίνει τα εξής δύο στοιχεία μπορεί να λειτουργουν. Εάν η ρύθμιση είναι "Off", σημαίνει το "εκκίνησης στο κανάλι" λειτουργία δεν μπορεί να λειτουργήσει. ² Στο "Mode", μπορείτε να ρυθμίσετε το "Startup Channel" ως "κανάλι TV" αναμονής ή "κανάλι ράδιο". ² Στο "Εκκίνηση " του μενού, μπορείτε να πιέσετε [OK] πλήκτρο για να ανοίξετε τη λίστα και να επιλεξετε το καναλι που θελετε πατωντα ΟΚ για επιβεβαίωση 9.5 Τυπος καναλιου 1 Πατήστε [OK] για να εισέλθετε μπορείτε να επιλέξετε τα "κανάλια " ως "Ελευθερα", "κωδικοποιημένο" ή "Όλα". 2 Για παράδειγμα: Αν επιλέξετε "Ελευθερα", σε πλήρη οθόνη, όλα τα κωδικοποιημένα κανάλια θα παραληφθουν όταν αλλάζετε τα κανάλια. 3 Πατήστε [Έξοδος] για να επιστρεψετε πίσω από το "Channel Setup" μενού. 9.6 Ρυθμίσεις OSD Κατά την είσοδο στο "OSD Περιβάλλον" μενού, θα δείτε μια οθόνη όπως παρακάτω: Υπότιτλοι Display: Μπορείτε να πατήσετε βελάκια δεξιά αριστερά για να επιλέξετε "On" ή "Off". Αν το τρέχον κανάλι έχει πληροφορίες υπότιτλου, θα προβληθεί. Εάν αυτή η λειτουργία είναι"off", δεν εμφανίζονται πληροφορίες υπότιτλου ακόμη και αν το τρέχον κανάλι έχει πληροφορίες. OSD Timeout: Όταν αλλάζετε τα κανάλια σε πλήρη οθόνη, θα εμφανιστούν κάποιες πληροφορίες σχετικά με το τρέχον κανάλι στο κάτω μέρος της οθόνης. Και σχετικά με τη διάρκεια αυτών των πληροφοριών που εμφανίζονται στην οθόνη, μπορείτε να πατήσετε δεξια αριστερα βελακια για να ρυθμίσετε το χρόνο. Το φάσμα της διάρκειας είναι "1 δευτερόλεπτο ~ 10 δευτερόλεπτα". OSD Θέση: έλεγχος θέσης απεικόνισης του info σε κατάσταση πλήρους οθόνης. Μπορείτε να επιλέξετε "κάτω" ή "πανω". OSD Διαφάνεια: Εκτός από τη ρύθμιση του "Στυλ OSD Menu", μπορείτε επίσης να ρυθμίσετε τη διαφάνεια των OSD. Υπάρχουν 5 επίπεδα διαφάνειας, 10%, 20%, 30%, και 40% και το "ΟΧΙ" (σημαίνει ότι δεν λειτουργεί διαφάνεια). Τοποθετήστε OSD Περιβάλλον Προεπιλογή: Αν δεν ικανοποιούν με ρύθμισή σας, μπορείτε να μετακινήσετε σε αυτό το σημείο και πατήστε [OK] πλήκτρο για να επαναφέρετε τις παραμέτρους ως προκαθορισμένη τιμή. Πατήστε [Έξοδος] για να επιστρεψετε

16 Γονικό κλείδωμα Μπορείτε να ορίσετε έναν κωδικό πρόσβασης για όποιον επιθυμεί να λειτουργεί στο "Εγκατάσταση" μενού. Και μπορείτε επίσης να ρυθμίσετε τον κωδικό πρόσβασης για τα κανάλια. (Πώς να ρυθμίσετε το κανάλι κλειδώματος ανατρέξτε στο LOCK) Στο "Γονικο κλειδωμα" λειτουργία, πιέστε [OK], θα υπάρχει ένα παραθυρο για να εισάγετε τον κωδικό πρόσβασης. Όταν εισάγετε το σωστό κωδικό πρόσβασης, θα δείτε μια οθόνη όπως παρακάτω όταν ο χρήστης επιθυμεί να εισέλθει "Εγκατάσταση" μενού. Αν η ρύθμιση του "μενού Lock" είναι "ναι", πράγμα που σημαίνει χρήστης πρέπει να πληκτρολογήσετε τον κωδικό πρόσβασης. όταν ο χρήστης επιθυμεί να παίξει τα κλειδωμενα κανάλια πρέπει να εισαγει τον κωδικο πρόσβασης. Εάν η ρύθμιση είναι "ναι", παίζουν τα κανάλια με το σήμα κλειδώματος θα παρουσιάσουν ένα διάλογο σχετικά με την οθόνη και να ζητήσει τον κωδικό πρόσβασης. Αν η ρύθμιση του "Channel Lock" είναι "ΟΧΙ", η λειτουργία Lock θα άκυρο όταν ο χρήστης επιθυμεί να παίξει ένα κλειδωμενο καναλι αν πρέπει να εισαγωγει τον κωδικο πρόσβασης. θα εμφανιστει ένα παραθυρο στην οθόνη και θα ζητήσει τον κωδικό πρόσβασης. Ο νεος κωδικος χρησιμοποιείται για την αναθεώρηση του κωδικού Μπορείτε νααλλαξετε τον κωδικο πρόσβασης σε αυτό το σημείο, χρησιμοποιώντας τα αριθμητικά πλήκτρα. Αφού συμπληρώσει 4 ψηφιακός αριθμούς, θα εμφανιστει Επιβεβαίωση κωδικού και εισάγετε το νέο κωδικό πρόσβασης ξανά. Εάν ο κωδικός είναι σωστός, η οθόνη θα εμφανιστεί ένα μήνυμα "Αποθήκευση δεδομένων, παρακαλώ περιμένετε...". Πατηστε εξοδο για επιστροφη στο κυριως μενου 8. Εργαλεία Όταν πατησετε εργαλεια θα εμφανιστει ένα παραθυρο όπως το παρακατω Πατηστε τα βελακια πανω κατω για να επιλεξετε μια από τις επιλογες Πατωντας ΟΚ επιβεβαιωνετε την επιλογη σας

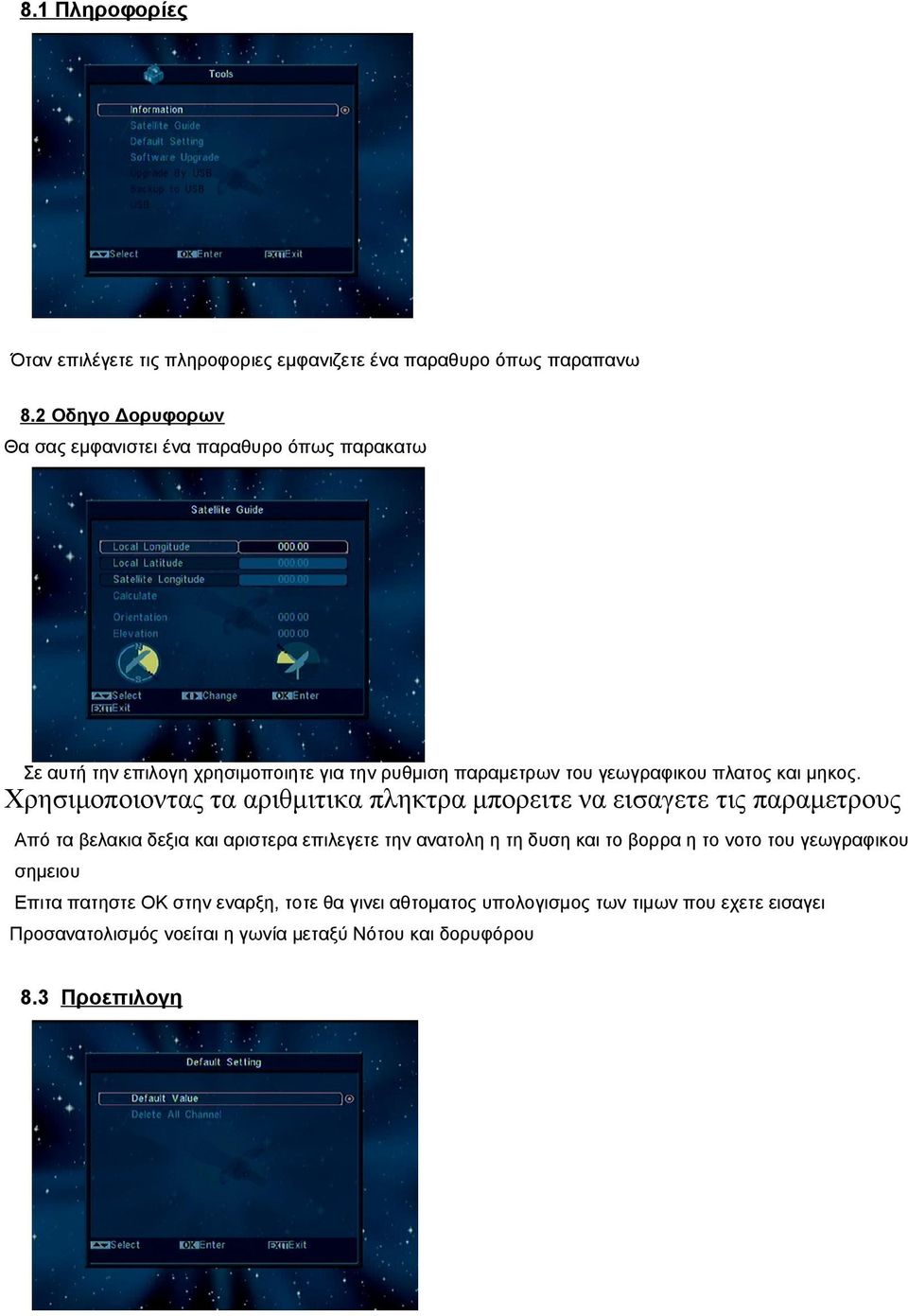

17 8.1 Πληροφορίες Όταν επιλέγετε τις πληροφοριες εμφανιζετε ένα παραθυρο όπως παραπανω 8.2 Οδηγο Δορυφορων Θα σας εμφανιστει ένα παραθυρο όπως παρακατω Σε αυτή την επιλογη χρησιμοποιητε για την ρυθμιση παραμετρων του γεωγραφικου πλατος και μηκος. Χρησιμοποιοντας τα αριθμιτικα πληκτρα μπορειτε να εισαγετε τις παραμετρους Από τα βελακια δεξια και αριστερα επιλεγετε την ανατολη η τη δυση και το βορρα η το νοτο του γεωγραφικου σημειου Επιτα πατηστε ΟΚ στην εναρξη, τοτε θα γινει αθτοματος υπολογισμος των τιμων που εχετε εισαγει Προσανατολισμός νοείται η γωνία μεταξύ Νότου και δορυφόρου 8.3 Προεπιλογη

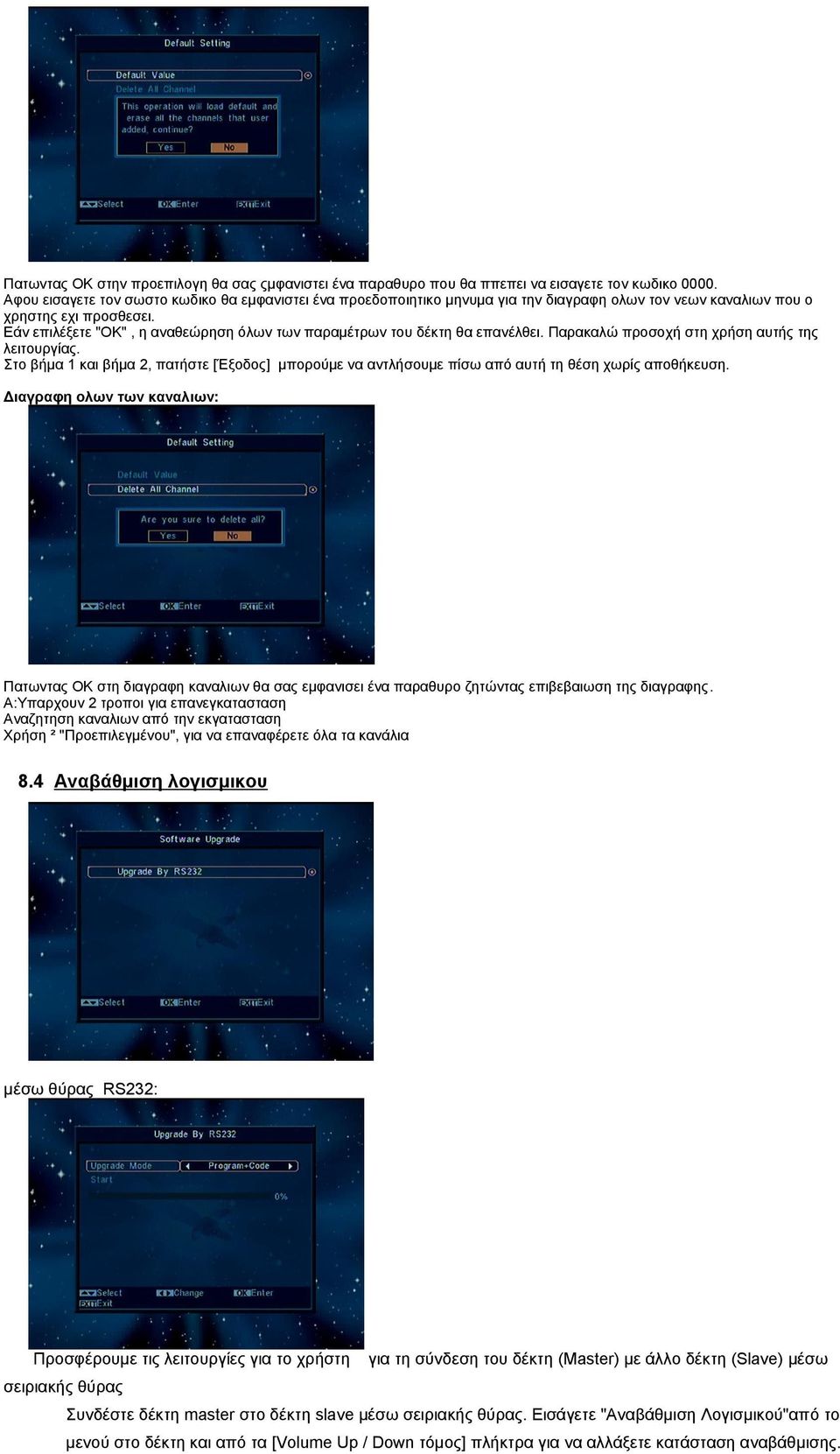

18 Πατωντας ΟΚ στην προεπιλογη θα σας ςμφανιστει ένα παραθυρο που θα ππεπει να εισαγετε τον κωδικο Αφου εισαγετε τον σωστο κωδικο θα εμφανιστει ένα προεδοποιητικο μηνυμα για την διαγραφη ολων τον νεων καναλιων που ο χρηστης εχι προσθεσει. Εάν επιλέξετε "OK", η αναθεώρηση όλων των παραμέτρων του δέκτη θα επανέλθει. Παρακαλώ προσοχή στη χρήση αυτής της λειτουργίας. Στο βήμα 1 και βήμα 2, πατήστε [Έξοδος] μπορούμε να αντλήσουμε πίσω από αυτή τη θέση χωρίς αποθήκευση. Διαγραφη ολων των καναλιων: Πατωντας ΟΚ στη διαγραφη καναλιων θα σας εμφανισει ένα παραθυρο ζητώντας επιβεβαιωση της διαγραφης. A:Υπαρχουν 2 τροποι για επανεγκατασταση Αναζητηση καναλιων από την εκγατασταση Χρήση ² "Προεπιλεγμένου", για να επαναφέρετε όλα τα κανάλια 8.4 Αναβάθμιση λογισμικου μέσω θύρας RS232: Προσφέρουμε τις λειτουργίες για το χρήστη για τη σύνδεση του δέκτη (Master) με άλλο δέκτη (Slave) μέσω σειριακής θύρας Συνδέστε δέκτη master στο δέκτη slave μέσω σειριακής θύρας. Εισάγετε "Αναβάθμιση Λογισμικού"από το μενού στο δέκτη και από τα [Volume Up / Down τόμος] πλήκτρα για να αλλάξετε κατάσταση αναβάθμισης.

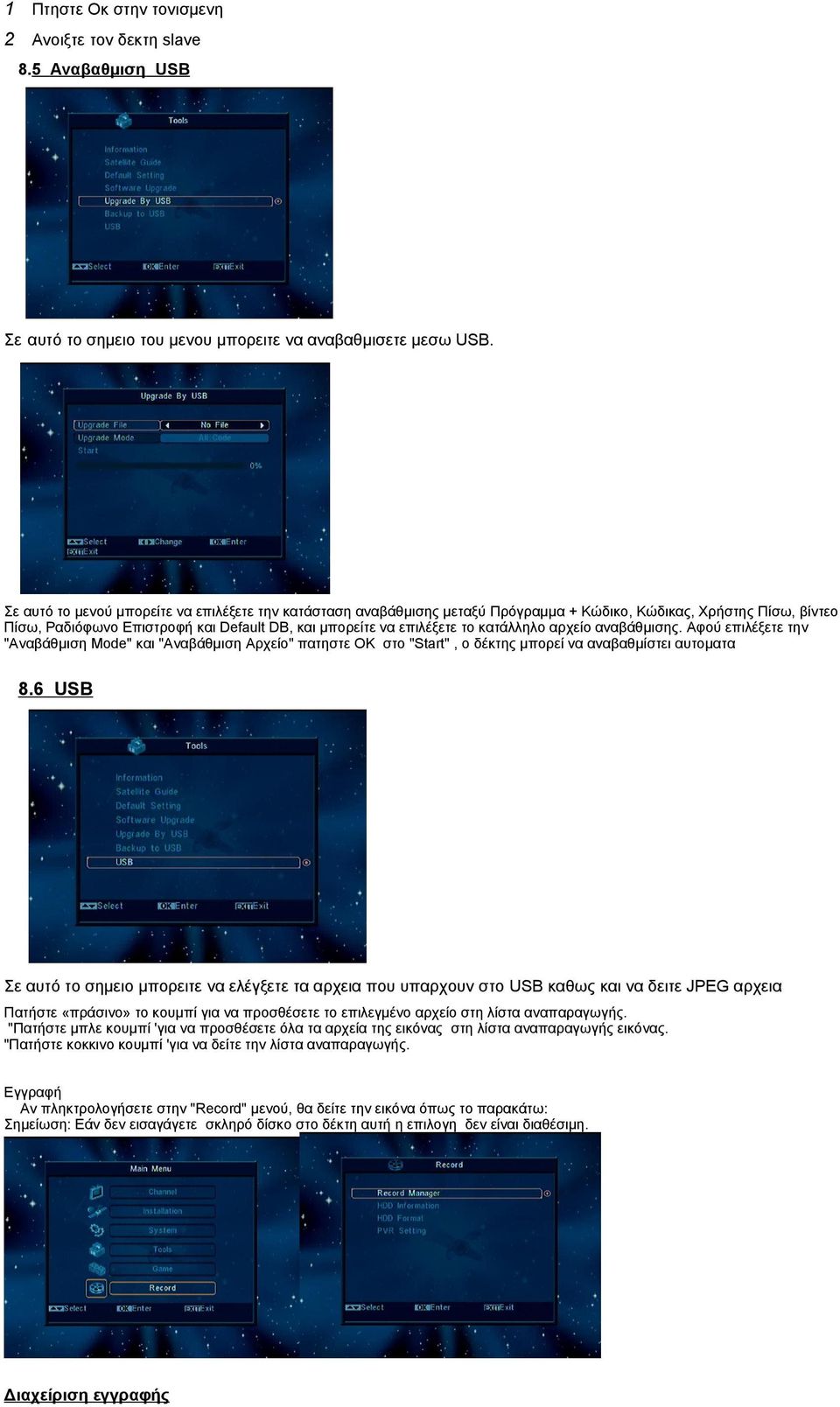

19 1 Πτηστε Οκ στην τονισμενη 2 Ανοιξτε τον δεκτη slave 8.5 Αναβαθμιση USB Σε αυτό το σημειο του μενου μπορειτε να αναβαθμισετε μεσω USB. Σε αυτό το μενού μπορείτε να επιλέξετε την κατάσταση αναβάθμισης μεταξύ Πρόγραμμα + Κώδικο, Κώδικας, Χρήστης Πίσω, βίντεο Πίσω, Ραδιόφωνο Επιστροφή και Default DB, και μπορείτε να επιλέξετε το κατάλληλο αρχείο αναβάθμισης. Αφού επιλέξετε την "Αναβάθμιση Mode" και "Αναβάθμιση Αρχείο" πατηστε ΟΚ στο "Start", ο δέκτης μπορεί να αναβαθμίστει αυτοματα 8.6 USB Σε αυτό το σημειο μπορειτε να ελέγξετε τα αρχεια που υπαρχουν στο USB καθως και να δειτε JPEG αρχεια Πατήστε «πράσινο» το κουμπί για να προσθέσετε το επιλεγμένο αρχείο στη λίστα αναπαραγωγής. "Πατήστε μπλε κουμπί 'για να προσθέσετε όλα τα αρχεία της εικόνας στη λίστα αναπαραγωγής εικόνας. "Πατήστε κοκκινο κουμπί 'για να δείτε την λίστα αναπαραγωγής. Εγγραφή Αν πληκτρολογήσετε στην "Record" μενού, θα δείτε την εικόνα όπως το παρακάτω: Σημείωση: Εάν δεν εισαγάγετε σκληρό δίσκο στο δέκτη αυτή η επιλογη δεν είναι διαθέσιμη. Διαχείριση εγγραφής

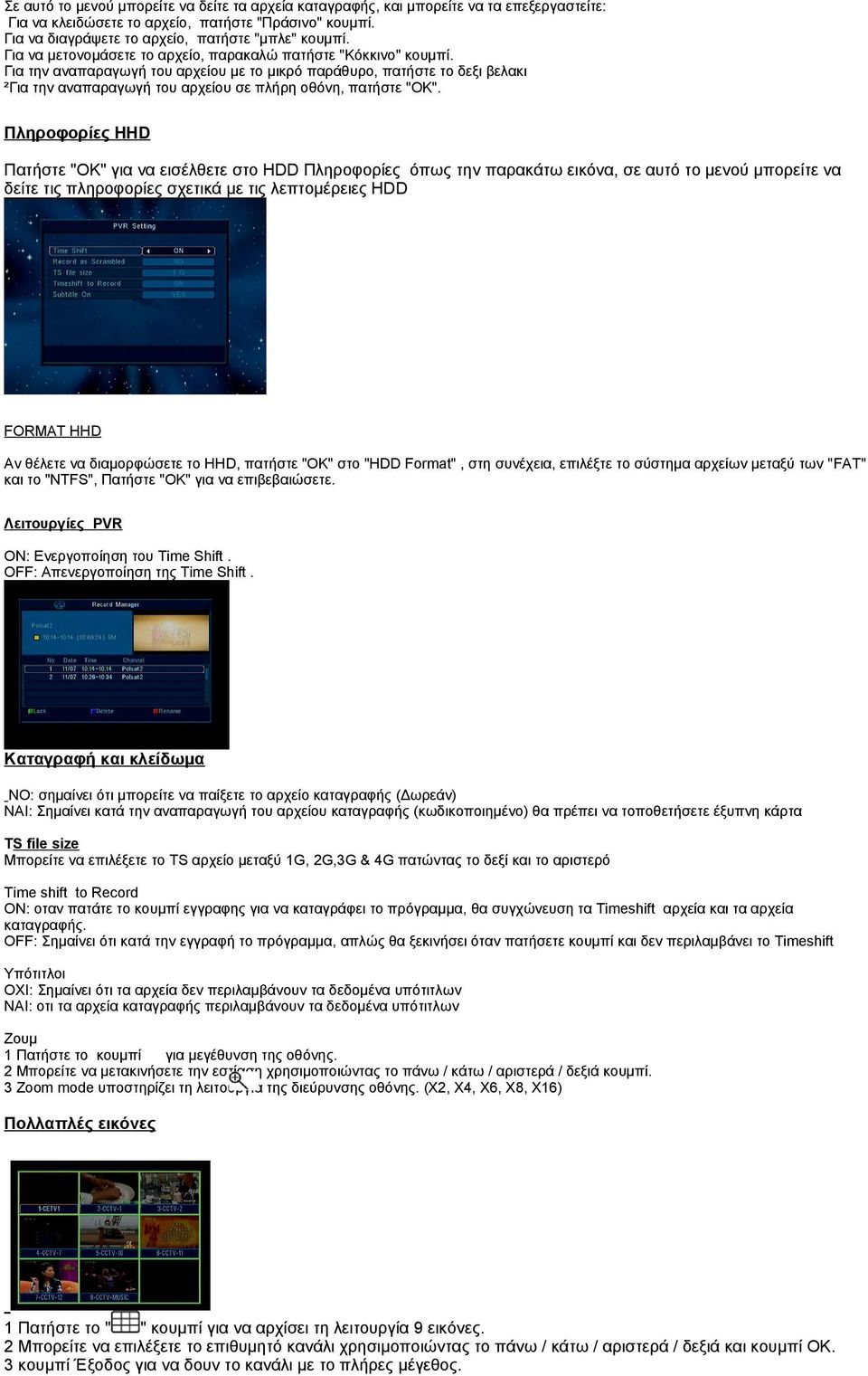

20 Σε αυτό το μενού μπορείτε να δείτε τα αρχεία καταγραφής, και μπορείτε να τα επεξεργαστείτε: Για να κλειδώσετε το αρχείο, πατήστε "Πράσινο" κουμπί. Για να διαγράψετε το αρχείο, πατήστε "μπλε" κουμπί. Για να μετονομάσετε το αρχείο, παρακαλώ πατήστε "Κόκκινο" κουμπί. Για την αναπαραγωγή του αρχείου με το μικρό παράθυρο, πατήστε το δεξι βελακι ²Για την αναπαραγωγή του αρχείου σε πλήρη οθόνη, πατήστε "OK". Πληροφορίες ΗΗD Πατήστε "OK" για να εισέλθετε στο HDD Πληροφορίες όπως την παρακάτω εικόνα, σε αυτό το μενού μπορείτε να δείτε τις πληροφορίες σχετικά με τις λεπτομέρειες HDD FORMAT HHD Αν θέλετε να διαμορφώσετε το ΗΗD, πατήστε "OK" στο "HDD Format", στη συνέχεια, επιλέξτε το σύστημα αρχείων μεταξύ των "FAT" και το "NTFS", Πατήστε "OK" για να επιβεβαιώσετε. Λειτουργίες PVR ON: Ενεργοποίηση του Time Shift. OFF: Απενεργοποίηση της Time Shift. Καταγραφή και κλείδωμα NO: σημαίνει ότι μπορείτε να παίξετε το αρχείο καταγραφής (Δωρεάν) ΝΑΙ: Σημαίνει κατά την αναπαραγωγή του αρχείου καταγραφής (κωδικοποιημένο) θα πρέπει να τοποθετήσετε έξυπνη κάρτα TS file size Μπορείτε να επιλέξετε το TS αρχείο μεταξύ 1G, 2G,3G & 4G πατώντας το δεξί και το αριστερό Time shift to Record ON: οταν πατάτε το κουμπί εγγραφης για να καταγράφει το πρόγραμμα, θα συγχώνευση τα Timeshift αρχεία και τα αρχεία καταγραφής. OFF: Σημαίνει ότι κατά την εγγραφή το πρόγραμμα, απλώς θα ξεκινήσει όταν πατήσετε κουμπί και δεν περιλαμβάνει το Timeshift Υπότιτλοι ΟΧΙ: Σημαίνει ότι τα αρχεία δεν περιλαμβάνουν τα δεδομένα υπότιτλων ΝΑΙ: οτι τα αρχεία καταγραφής περιλαμβάνουν τα δεδομένα υπότιτλων Ζουμ 1 Πατήστε το κουμπί για μεγέθυνση της οθόνης. 2 Μπορείτε να μετακινήσετε την εστίαση χρησιμοποιώντας το πάνω / κάτω / αριστερά / δεξιά κουμπί. 3 Zoom mode υποστηρίζει τη λειτουργία της διεύρυνσης οθόνης. (X2, X4, X6, X8, X16) Πολλαπλές εικόνες 1 Πατήστε το " " κουμπί για να αρχίσει τη λειτουργία 9 εικόνες. 2 Μπορείτε να επιλέξετε το επιθυμητό κανάλι χρησιμοποιώντας το πάνω / κάτω / αριστερά / δεξιά και κουμπί OK. 3 κουμπί Έξοδος για να δουν το κανάλι με το πλήρες μέγεθος.
