1 ΥΠΟΛΟΓΙΣΤΙΚΕΣ ΜΕΘΟΔΟΙ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ 13o Mάθημα: Εισαγωγή στο Solidworks / Drawings Λεωνίδας Αλεξόπουλος Βοηθοί διδασκαλίας: Δημήτριος Βενετσάνος, Γιάννης Μελάς 1

2 Άδεια Χρήσης Το παρόν υλικό υπόκειται σε άδειες χρήσης Creative Commons και δημιουργήθηκε στο πλαίσιο του Έργου των Ανοικτών Ακαδημαϊκών Μαθημάτων από την Μονάδα Υλοποίησης του ΕΜΠ. Για υλικό που υπόκειται σε άδεια χρήσης άλλου τύπου, αυτή πρέπει να αναφέρεται ρητώς. 2

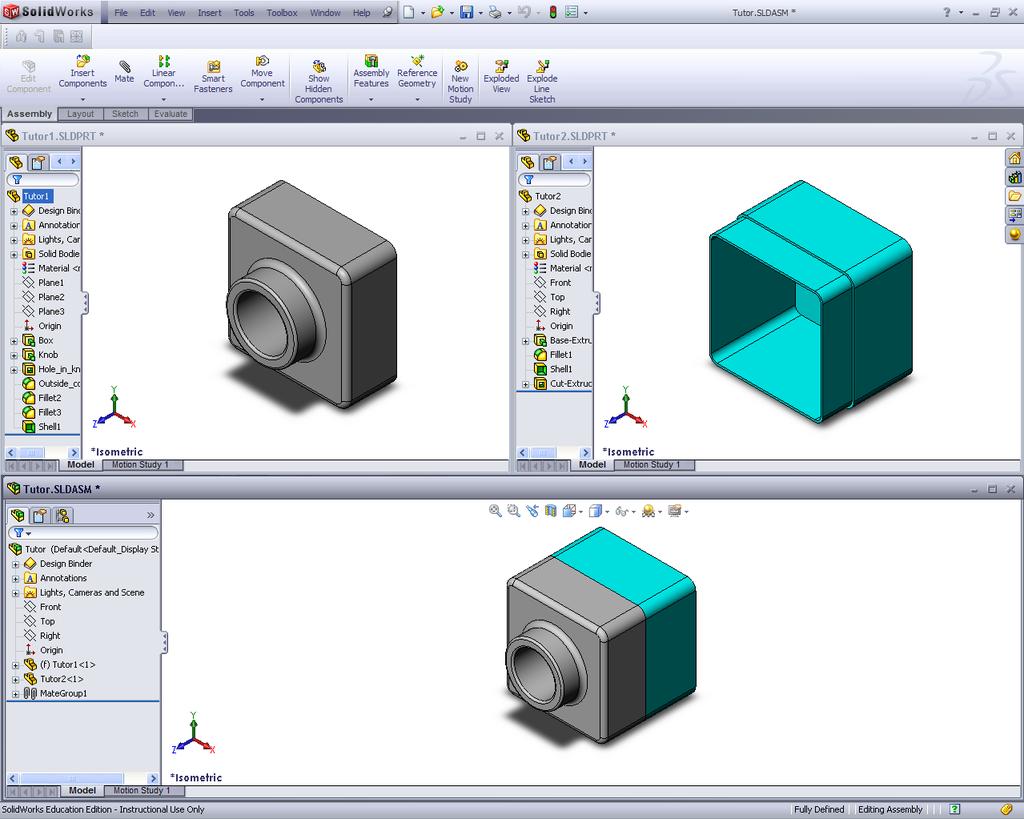

3 The SolidWorks Model Part Part Drawing Assembly Drawing

4 Εκπαιδευτική Άσκηση 4

5

6 Τελικό Μοντέλο Ζητείται κατασκευαστικό σχέδιο 6

7 Δημιουργία σχεδίου από υπάρχον Part Βήμα 1: Δημιουργία αρχείου σχεδίασης Τρόπος Α: όταν το αρχείο με το part είναι ανοιγμένο File > Make Drawing from Part Τρόπος Β: όταν το αρχείο με το part ΔΕΝ είναι ανοιγμένο File > New > Drawing

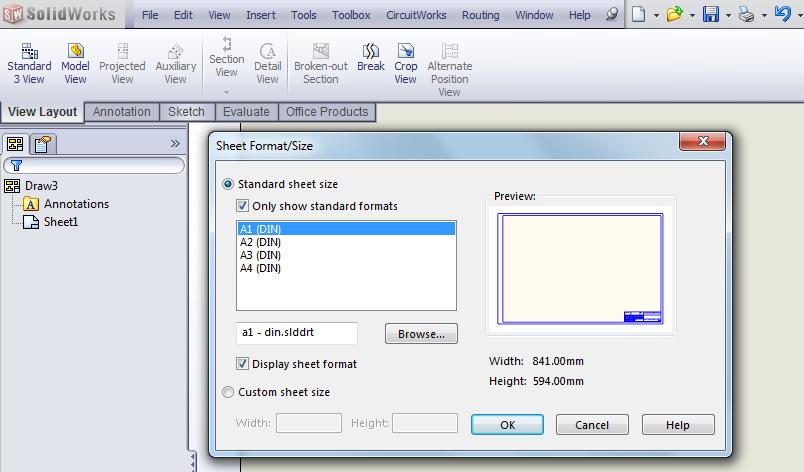

8 Βήμα 2: Επιλογή φύλλου σχεδίασης Επιλογή View Layout Τα εργαλεία της δυνατότητας View Layout είναι χρήσιμα στη διαμόρφωση των τελικών σχεδίων 8

9 Βήμα 2: Επιλογή φύλλου σχεδίασης (συνέχεια) Sheet1 (φύλλο σχεδίασης) 9

10 Βήμα 3: Καθορισμός επιλογών Options > 2 Document Properties 1 10

11 Βήμα 3 (συνέχεια): π.χ. διαστάσεις χωρίς trailing zeroes 11

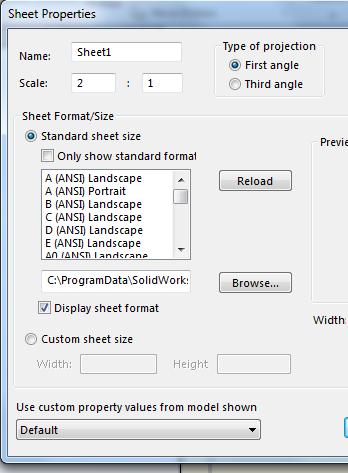

12 Βήμα 4: Καθορισμός ιδιοτήτων 1 2 Δεξί κλίκ στο φύλλο σχεδίασης > Properties Επιλογή: First angle

13 Διευκρίνιση: First angle projection Α.Ο. Πρόοψη Κάτοψη 13

14 Βήμα 5: Εισαγωγή όψεων View Layout > Model View Από ποιο part; Ποια όψη; Πώς θα φαίνεται η όψη; Με ποια κλίμακα;

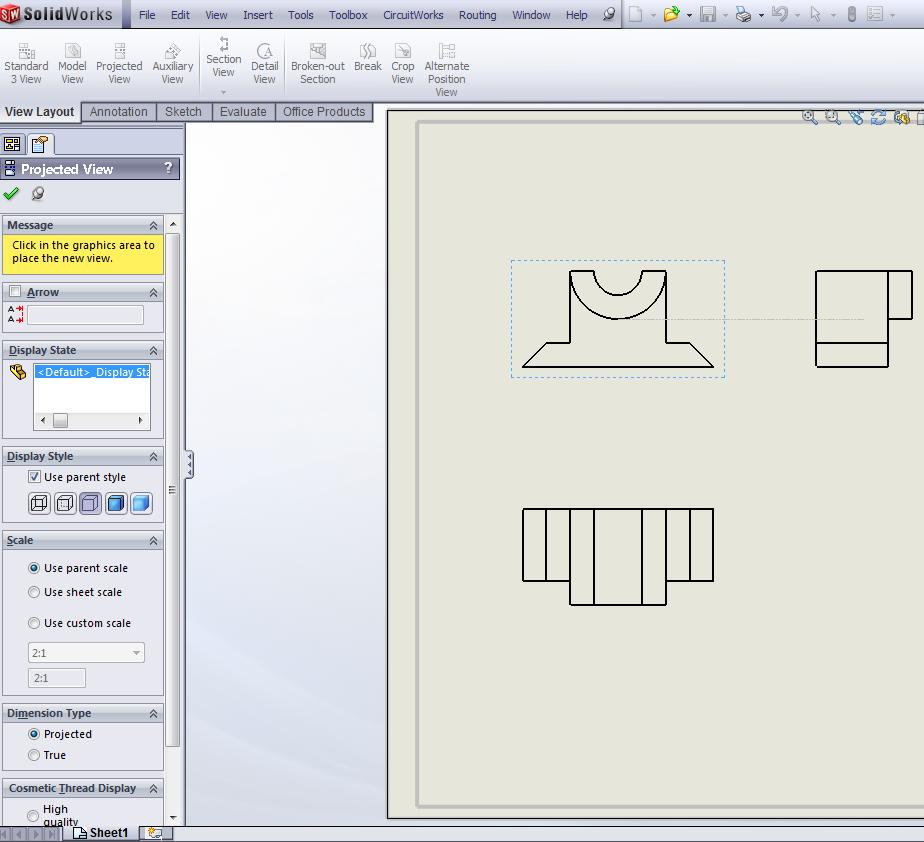

15 Βήμα 5: Εισαγωγή όψεων (συνέχεια) 1 3 (1): Με αριστερό κλικ, σε οποιοδήποτε σημείο, τοποθετείται η επιλεγείσα όψη (εδώ: πρόοψη) 2 (2),(3): Με κατάλληλα click τοποθετούνται νέες όψεις (εδώ: (2):κάτοψη, (3):αριστερή όψη)

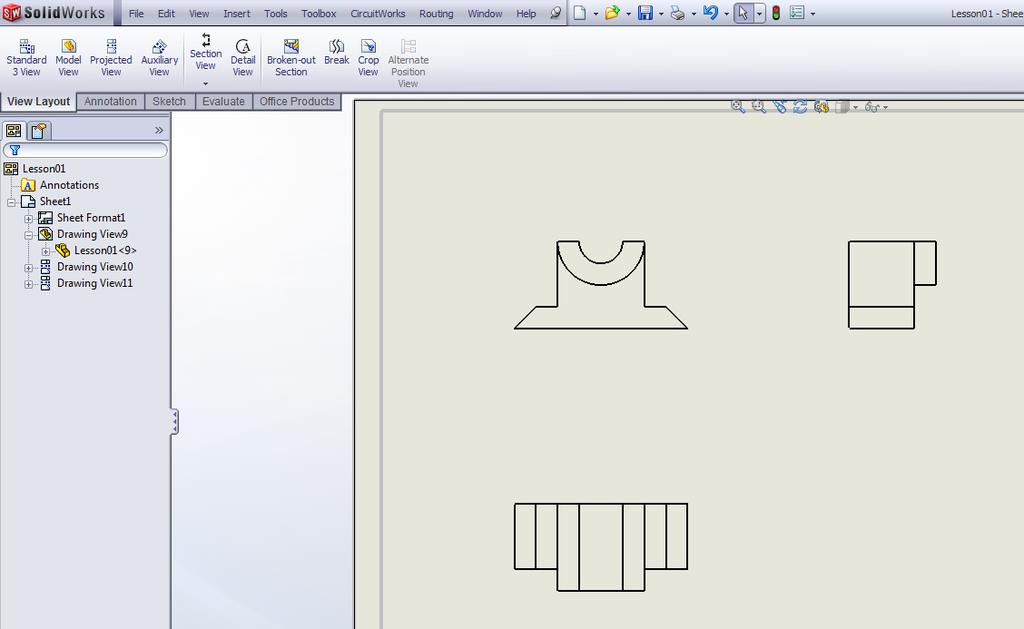

16 Βήμα 6: Μετακίνηση όψεων (προαιρετικά) Οι όψεις μετακινούνται δυναμικά και συζευγμένα (επιλογή όψης & drag) 16

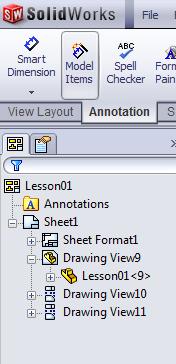

17 Βήμα 7: Εισαγωγή διαστάσεων Annotation > Model Items > Source/Destination: Entire model > Dimensions: Marked for drawing > OK Παρατήρηση: Αναγράφονται οι διαστάσεις που χρησιμοποιήθηκαν στην κατασκευή του μοντέλου 17

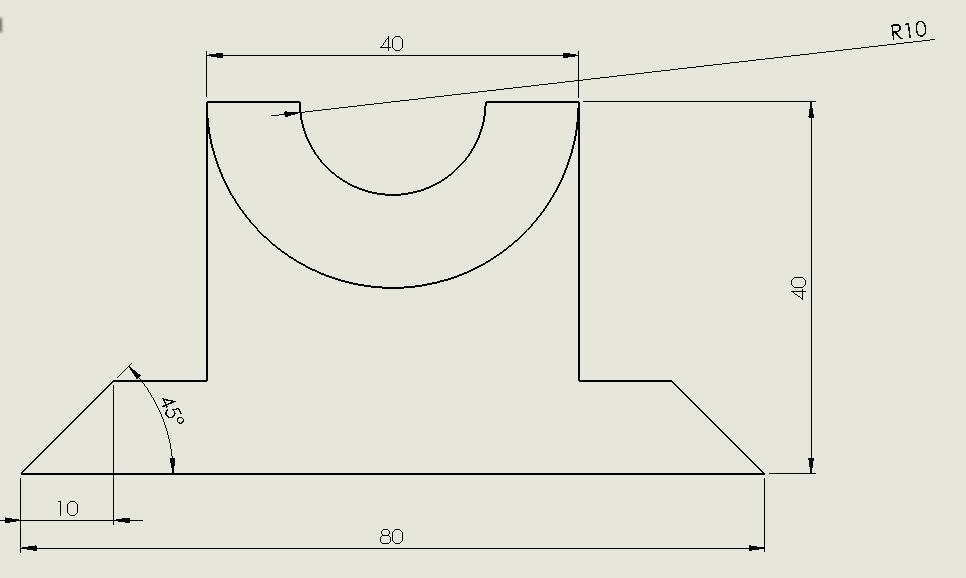

18 Βήμα 7: Εισαγωγή διαστάσεων (συνέχεια) Πρωτογενής εμφάνιση σχεδίου 18

19 Βήμα 8: Επεξεργασία διαστάσεων ΠΡΙΝ ΜΕΤΑ Με την επεξεργασία διαστάσεων και την εισαγωγή βοηθητικών γραμμών (π.χ. center mark, center line κτλ), διαμορφώνονται πιο ευανάγνωστα και πλήρη σχέδια

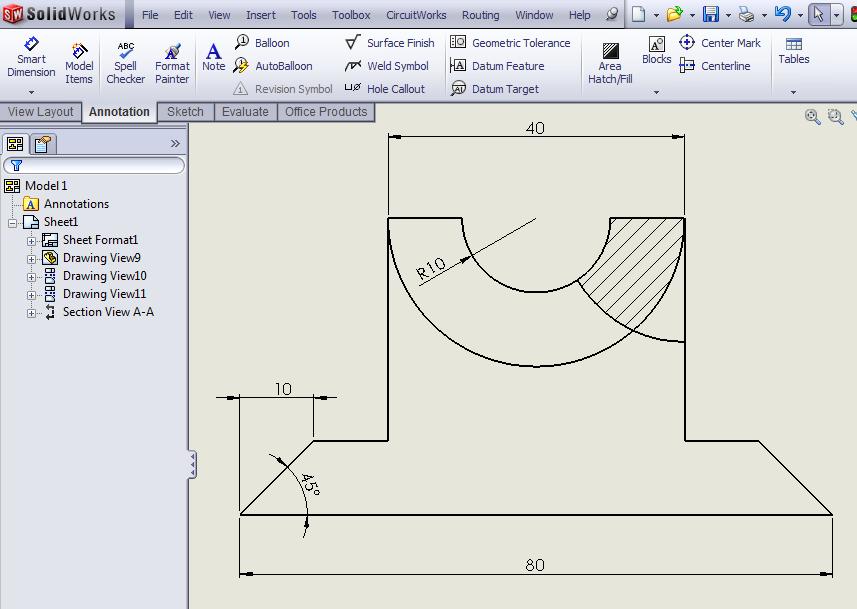

20 Βήμα 8: Επεξεργασία διαστάσεων (συνέχεια) π.χ. μετακίνηση (drag) διαστάσεων πάνω στο φύλλο σχεδίασης

21 Βήμα 8: Επεξεργασία διαστάσεων (συνέχεια) ΠΡΙΝ ΜΕΤΑ π.χ. εισαγωγή center mark σε κυκλική διαμόρφωση 21

22 Βήμα 8: Επεξεργασία διαστάσεων (συνέχεια) Εισαγωγή ανοχών (ένα αριστερό κλικ πάνω στη διάσταση) 22

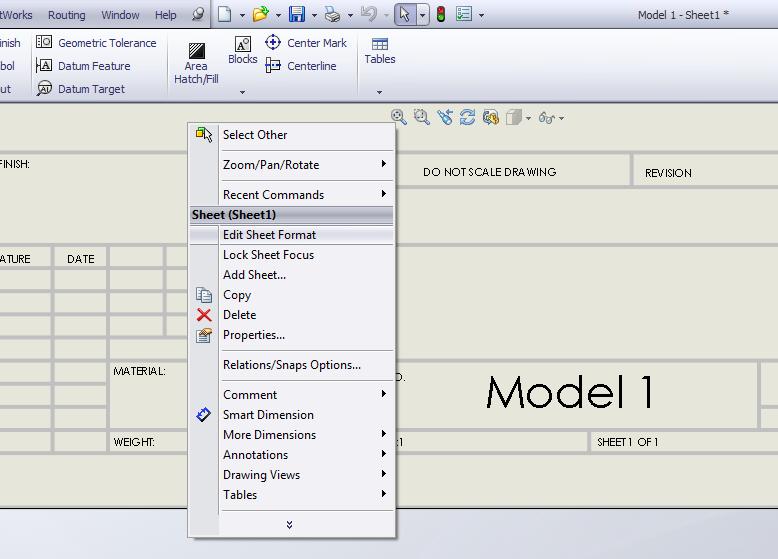

23 Βήμα 9: Ενημέρωση υπομνήματος (1/7) Δεξί κλικ οπουδήποτε στο φύλλο σχεδίασης & Edit Sheet Format

24 Βήμα 9: Ενημέρωση υπομνήματος (2/7) Παρατήρηση: Ως αποτέλεσμα του Βήματος 1, το πλαίσιο του φύλλου σχεδίασης εμφανίζεται με διπλή μπλε γραμμή Ξανά δεξί κλικ οπουδήποτε στο φύλλο σχεδίασης και επιλογή 24 Define Title Block

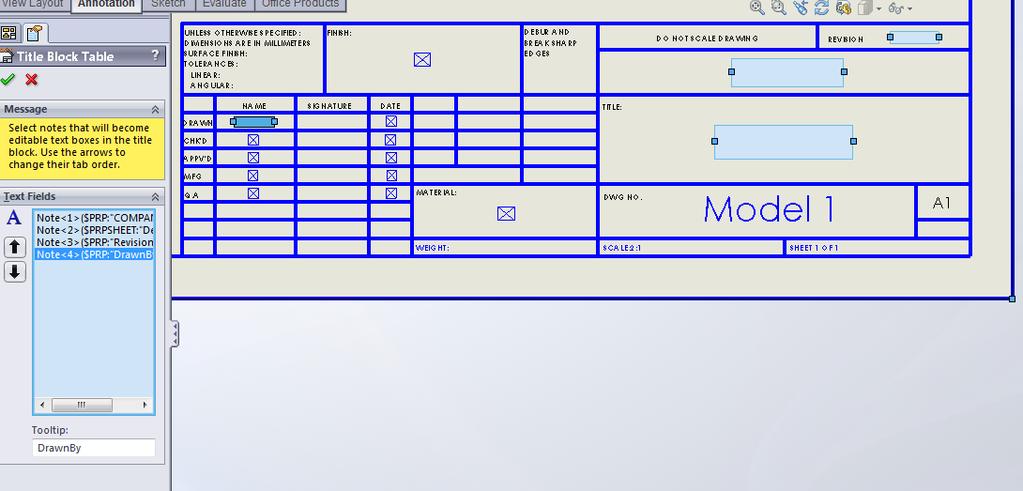

25 Βήμα 9: Ενημέρωση υπομνήματος (3/7) Επιλογή πεδίων (αριστερό κλικ πάνω σε όποιο κουτάκι με Χ επιθυμούμε) Μετά από την επιλογή, το κουτάκι με Χ μετατρέπεται σε ορθογώνιο παραλληλόγραμμο χρώματος μπλε και ταυτόχρονα ενημερώνεται η λίστα Text fields (η διαδικασία τερματίζεται πατώντας ΟΚ ) 25

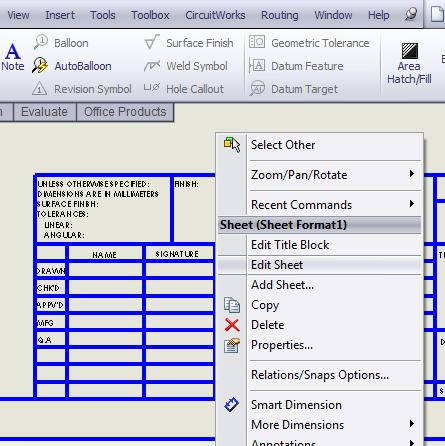

26 Βήμα 9: Ενημέρωση υπομνήματος (4/7) 1 2 Αριστερό κλικ οπουδήποτε στο φύλλο σχεδίασης και επιλογή Edit Sheet Αριστερό κλικ οπουδήποτε στο φύλλο σχεδίασης και επιλογή Enter Title Block Data

27 Βήμα 7: Ενημέρωση υπομνήματος (5/7) Εισαγωγή στοιχείων στα πεδία με μπλε χρώμα 27

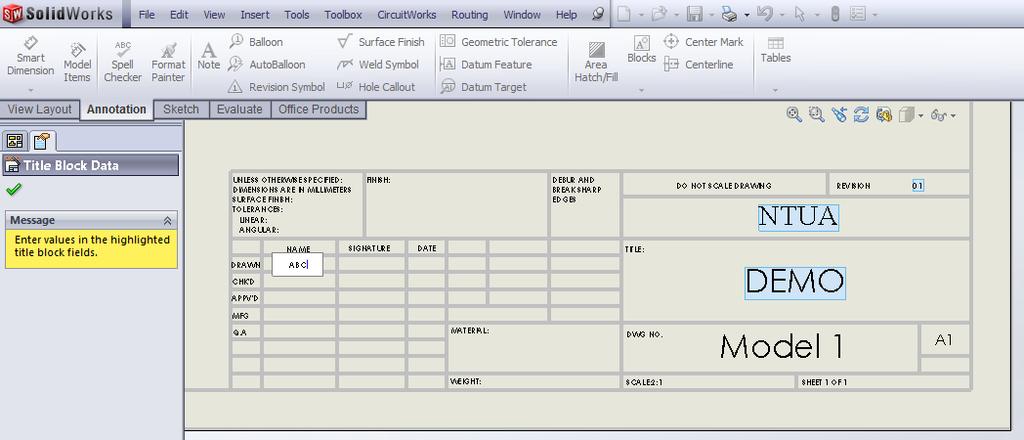

28 Βήμα 7: Ενημέρωση υπομνήματος (6/7) Παράδειγμα εισαγωγής στοιχείων στο υπόμνημα 28

29 Βήμα 7: Ενημέρωση υπομνήματος (7/7) Τελική μορφή ενημερωμένου υπομνήματος 29

30 Σημαντική Παρατήρηση Αλλαγή μίας διάστασης στο σχέδιο προκαλεί (δυναμικά) αντίστοιχη αλλαγή στο μοντέλο Σχέδιο αρχικού μοντέλου Διπλό αριστερό κλικ στην προς αλλαγή διάσταση και εισαγωγή νέας τιμής (π.χ. 60)

31 Σημαντική Παρατήρηση (συνέχεια) Αλλαγή μίας διάστασης στο σχέδιο προκαλεί (δυναμικά) αντίστοιχη αλλαγή στο μοντέλο Η διάσταση στο σχέδιο έχει αλλάξει Το μοντέλο ενημερώνεται αυτόματα 31

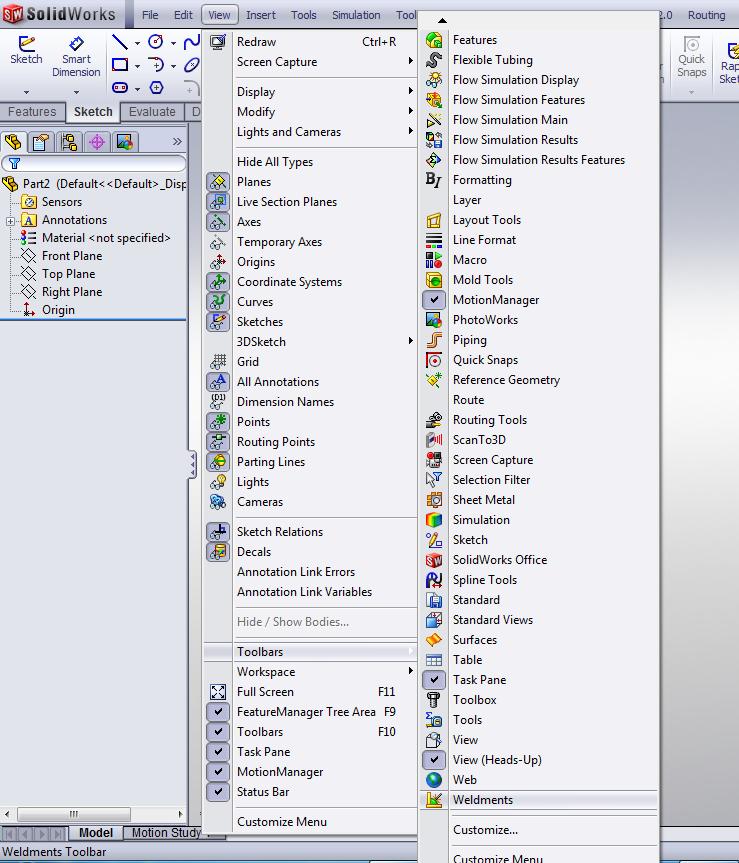

32 Εργαλειοθήκη Weldments Η εργαλειοθήκη Weldments χρησιμεύει στη δημιουργία δοκιδόμορφων κατασκευών (π.χ. πλαίσια, δικτυώματα) View > Toolbars > Weldments 32

33 Παράδειγμα: Πλαίσιο 2mx1m Βήμα 1: Δημιουργία sketch Δημιουργία sketch (rectangle 2000mm x 1000mm) Eργαλειοθήκη Weldments 33

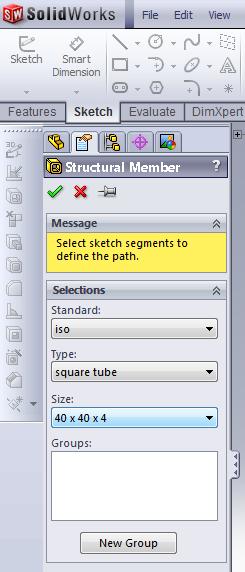

34 Παράδειγμα: Πλαίσιο 2mx1m Βήμα 2α: Απόδοση διατομής σε ευθύγραμμο τμήμα Πρότυπο διατομής Κατηγορία διατομής Εργαλείο απόδοσης διατομής Μέγεθος διατομής

35 Παράδειγμα: Πλαίσιο 2mx1m Βήμα 2β: Απόδοση διατομής σε ευθύγραμμο τμήμα Καταγραφή μελών Αριστερό κλικ πάνω σε κάθε ευθύγραμμο τμήμα (μέλος) Παρατηρήσεις 1. Σε κάθε μέλος αποδίδειται η επιλεγείσα διατομή 2. Κάθε μέλος δύναται να έχει διαφορετική διατομή 3. Ολοκλήρωση διαδικασίας με ΟΚ

36 Παράδειγμα: Πλαίσιο 2mx1m Βήμα 3α: Επεξεργασία σημείου σύνδεσης μελών Οι συνδέσεις μελών είναι δυνατόν να εξετασθούν είτε ομαδικά είτε εξατομικευμένα Εργαλείο επεξεργασίας σύνδεσης μελών 36

37 Παράδειγμα: Πλαίσιο 2mx1m Βήμα 3β: Επεξεργασία σημείου σύνδεσης μελών OK (ολοκλήρωση / έξοδος) Είδος σύνδεσης μελών Body to be trimmed Διαμόρφωση σύνδεσης Trimming body

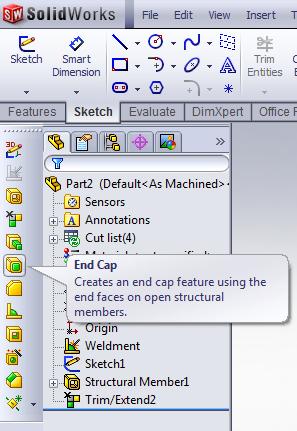

38 Παράδειγμα: Πλαίσιο 2mx1m Βήμα 4: Εισαγωγή ελάσματος (End Cap) στο άκρο δοκού κοίλης διατομής OK (ολοκλήρωση / έξοδος) Eξωτερικό ή εσωτερικό End Cap Επιλογή επιφανείας 1 Πάχος / θέση End Cap Εργαλείο εισαγωγής End Cap Γωνίες End Cap 2

39 Παράδειγμα: Πλαίσιο 2mx1m Βήμα 5: Εισαγωγή νεύρου ενίσχυσης 1 2

40 Παράδειγμα: Πλαίσιο 2mx1m Βήμα 6: Εισαγωγή συγκόλλησης 1 2

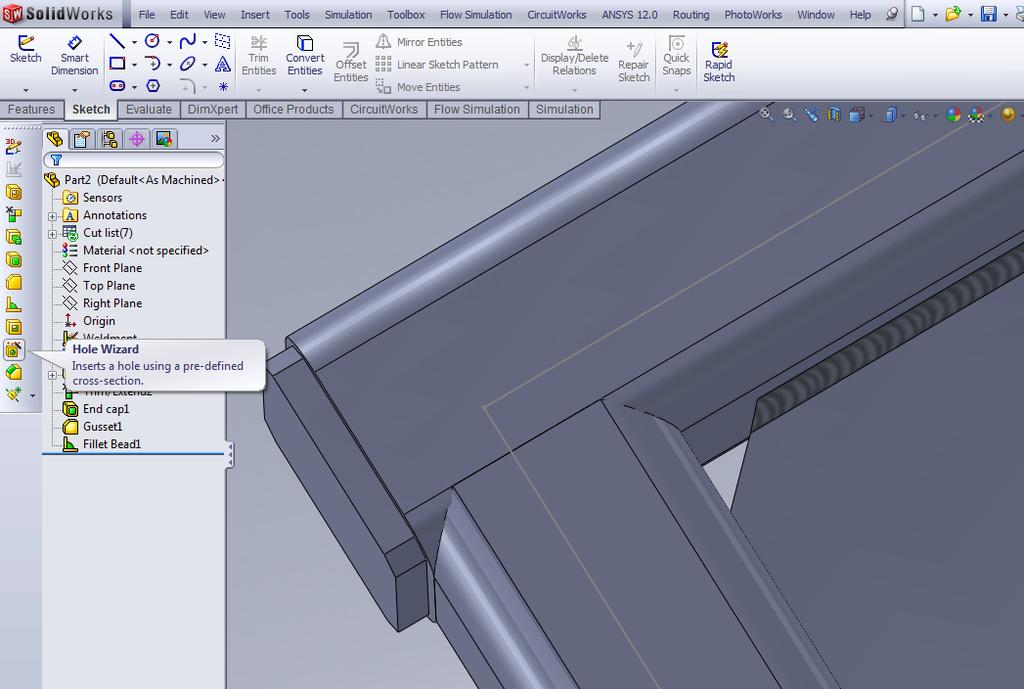

41 Παράδειγμα: Πλαίσιο 2mx1m Βήμα 7α: Εισαγωγή οπής κοχλίωσης

42 Παράδειγμα: Πλαίσιο 2mx1m Βήμα 7β: Εισαγωγή οπής κοχλίωσης 1 2

43 Παράδειγμα: Πλαίσιο 2mx1m Βήμα 7γ: Εισαγωγή οπής κοχλίωσης 43

44 Παράδειγμα: Πλαίσιο 2mx1m Ενδεικτική τελική μορφή άκρου πλαισίου
