Θησεύς Πολίτης
6 χρόνια πριν
Προβολές:

1 Καθαρή, πράσινη ναυτιλία: καινοτομία στον σχεδιασμό πλοίων Σοφία Μίχου Συντονίστρια Προγραμμάτων, HELENGI ENGINEERING Νίκος Βραχάτης Χημικός Μηχανικός, HELENGI ENGINEERING «Διαμορφώνοντας το πλαίσιο για την εδραίωση του ΥΦΑ ως ναυτιλιακού καυσίμου στην Ανατολική Μεσόγειο» Πανεπιστήμιο Πάτρας 7 Δεκεμβρίου 2018

2 Καθαρή, Πράσινη Ναυτιλία 1. Δράση του POSEIDON MED II για τα πλοία 1.1 Βασικός σχεδιασμός μετασκευής πλοίων με καύσιμο LNG 1.2 Λεπτομερής σχεδιασμός μετασκευής πλοίων με καύσιμο LNG 1.3 Νέες σχεδιάσεις πλοίων με χρήση LNG 1.4 Σχεδιασμός πλοίων ανεφοδιασμού με LNG 2. Σχεδιασμός και ασφάλεια συστημάτων LNG 2.1 Μεταφορά και διαχείριση LNG 2.2 LNG (NG) ως καύσιμο 2

3 Καθαρή, Πράσινη Ναυτιλία 1. Δράση του POSEIDON MED II για τα πλοία 1.1 Βασικός σχεδιασμός μετασκευής πλοίων με καύσιμο LNG 1.2 Λεπτομερής σχεδιασμός μετασκευής πλοίων με καύσιμο LNG 1.3 Νέες σχεδιάσεις πλοίων με χρήση LNG 1.4 Σχεδιασμός πλοίων ανεφοδιασμού με LNG 2. Σχεδιασμός και ασφάλεια συστημάτων LNG 2.1 Μεταφορά και διαχείριση LNG 2.2 LNG (NG) ως καύσιμο 3

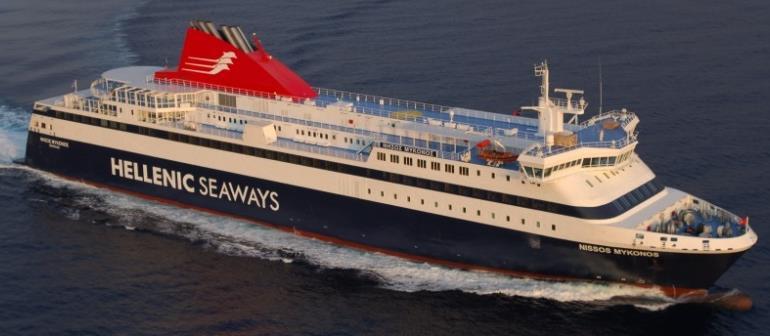

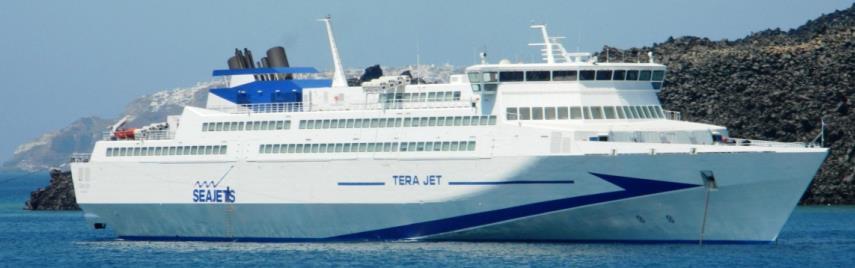

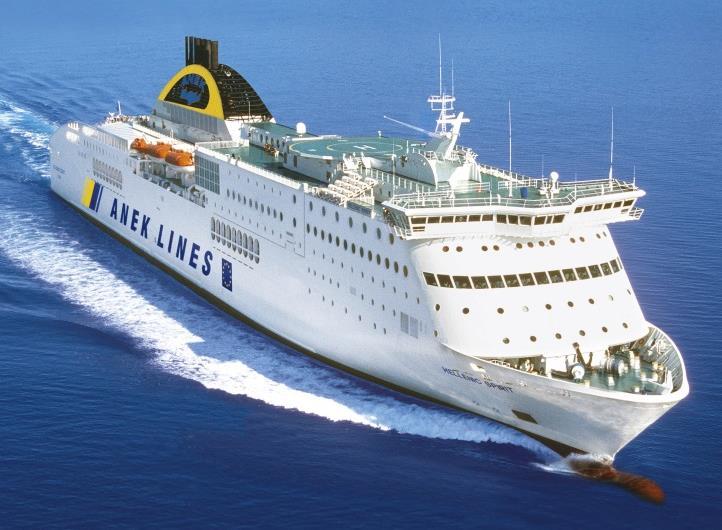

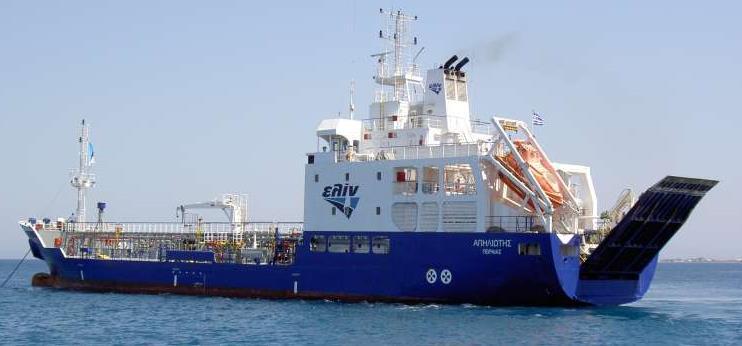

4 Βασικός Σχεδιασμός μετασκευής πλοίων με καύσιμο LNG Tera Jet (SEAJETS) Nissos Mykonos (HSW) Apiliotis (ELIN) Highspeed 6 (HSW) Hellenic Spirit (ANEK) 4

5 Καθαρή, Πράσινη Ναυτιλία 1. Δράση του POSEIDON MED II για τα πλοία 1.1 Βασικός σχεδιασμός μετασκευής πλοίων με καύσιμο LNG 1.2 Λεπτομερής σχεδιασμός μετασκευής πλοίων με καύσιμο LNG 1.3 Νέες σχεδιάσεις πλοίων με χρήση LNG 1.4 Σχεδιασμός πλοίων ανεφοδιασμού με LNG 2. Σχεδιασμός και ασφάλεια συστημάτων LNG 2.1 Μεταφορά και διαχείριση LNG 2.2 LNG (NG) ως καύσιμο 5

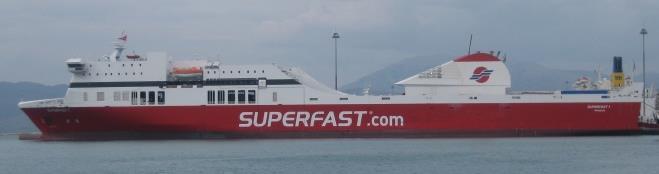

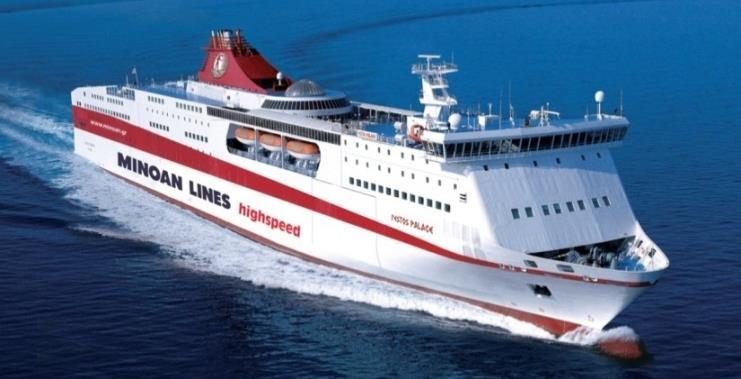

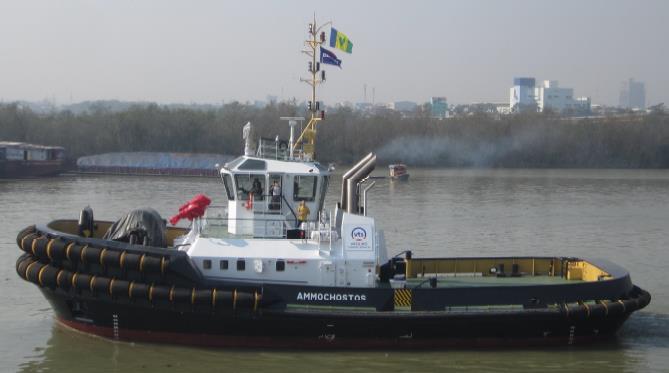

6 Λεπτομερής Σχεδιασμός μετασκευής πλοίων με καύσιμο LNG Festos Palace (MINOAN) Panvision (Arista) Superfast I (Attica) Ammochostos (VTS) Neptune Galene (NEPTUNE LINES) 6

7 Καθαρή, Πράσινη Ναυτιλία 1. Δράση του POSEIDON MED II για τα πλοία 1.1 Βασικός σχεδιασμός μετασκευής πλοίων με καύσιμο LNG 1.2 Λεπτομερής σχεδιασμός μετασκευής πλοίων με καύσιμο LNG 1.3 Νέες σχεδιάσεις πλοίων με χρήση LNG 1.4 Σχεδιασμός πλοίων ανεφοδιασμού με LNG 2. Σχεδιασμός και ασφάλεια συστημάτων LNG 2.1 Μεταφορά και διαχείριση LNG 2.2 LNG (NG) ως καύσιμο 7

Νέες σχεδιάσεις πλοίων με χρήση LNG Λεπτομερής σχεδιασμός ενός καινοτόμου LNG Ro/Pax πλοίου της Blue Star Ferries INNOVATIVE COMPACT RO/PAX VESSEL 135 m Καινοτόμα στοιχεία: Ελάχιστες

επί του σκάφους για ελαχιστοποίηση του περιβαλλοντικού αποτυπώματος Έτοιμο για μελλοντική εγκατάσταση συστήματος ηλεκτροδότησης ( cold ironing ) στο λιμάνι.

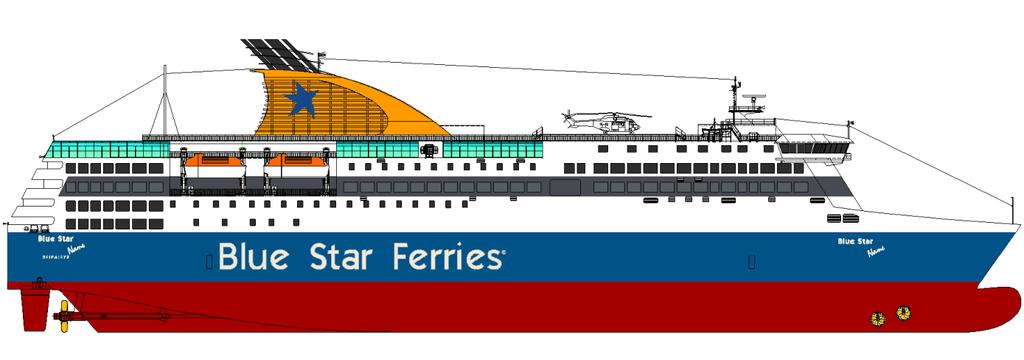

8 Νέες σχεδιάσεις πλοίων με χρήση LNG Λεπτομερής σχεδιασμός ενός καινοτόμου LNG Ro/Pax πλοίου της Blue Star Ferries INNOVATIVE COMPACT RO/PAX VESSEL 135 m Καινοτόμα στοιχεία: Ελάχιστες εκπομπές SOx, NOx λόγω χρήσης LNG Βελτιστοποιημένη γάστρα, με αποτέλεσμα 10% μείωση της αντίστασης του πλοίου και 34% μείωση των εκπομπών CO₂ Εφαρμογή καινοτόμων λειτουργικών συστημάτων επί του σκάφους για ελαχιστοποίηση του περιβαλλοντικού αποτυπώματος Έτοιμο για μελλοντική εγκατάσταση συστήματος ηλεκτροδότησης ( cold ironing ) στο λιμάνι. Συμμόρφωση με: - Κανονισμός SOLAS Safe Return to Port SOLAS Σύμβαση της Στοκχόλμης περί ευστάθειας μετά από βλάβη - Κώδικας IGF Αξιολόγηση και Πιστοποίηση του σχεδιασμού των πλοίων από Lloyds Register 8

9 Καθαρή, Πράσινη Ναυτιλία 1. Δράση του POSEIDON MED II για τα πλοία 1.1 Βασικός σχεδιασμός μετασκευής πλοίων με καύσιμο LNG 1.2 Λεπτομερής σχεδιασμός μετασκευής πλοίων με καύσιμο LNG 1.3 Νέες σχεδιάσεις πλοίων με χρήση LNG 1.4 Σχεδιασμός πλοίων ανεφοδιασμού με LNG 2. Σχεδιασμός και ασφάλεια συστημάτων LNG 2.1 Μεταφορά και διαχείριση LNG 2.2 LNG (NG) ως καύσιμο 9

- Λεπτομερής σχεδιασμός νέας κατασκευής πλοίου ανεφοδιασμού καυσίμων LNG (feeder vessel) -

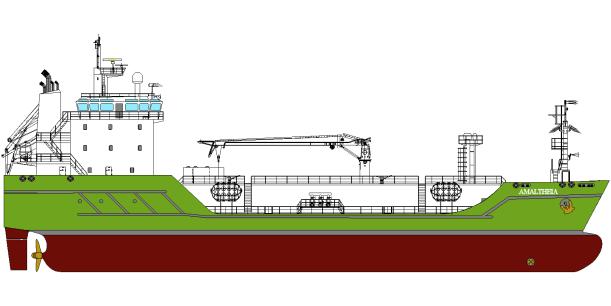

10 Σχεδιασμός πλοίων ανεφοδιασμού με LNG AMALTHEIA 1 - Βασικός σχεδιασμός νέας κατασκευής πλοίου ανεφοδιασμού καυσίμου LNG (bunkering vessel) - Χωρητικότητα/Ικανότητα φορτίου: 1300mᶟ - Λεπτομερής σχεδιασμός νέας κατασκευής πλοίου ανεφοδιασμού καυσίμων LNG (feeder vessel) - Χωρητικότητα/Ικανότητα φορτίου: 7500mᶟ AMALTHEIA 7 - Δυνατότητα διάπλου του Ισθμού της Κορίνθου 10

11 Σχεδιασμός πλοίων ανεφοδιασμού με LNG Τα AMALTHEIA έχουν τα εξής χαρακτηριστικά: - Εξοπλισμένα με αποτελεσματικά συστήματα μεταφοράς (π.χ. ρομποτικό βραχίονα) ικανά να συνδέονται με οποιοδήποτε τύπο πλοίου που ανεφοδιάζεται - Υψηλή ικανότητα ελιγμών για λειτουργία σε λιμάνια - Ικανό να φορτώσει φορτίο από οποιοδήποτε τερματικό σταθμό υγροποιημένου φυσικού αερίου με προβλήτα LNG μικρής κλίμακας - Αποτελεσματική διαχείριση εν πλω του BOG ως καύσιμο ιδίας χρήσης - Ικανότητα παροχής αζώτου στο πλοίο πελάτης και διαχείριση ατμών επιστροφής BOG - Πλεύση χωρίς περιορισμούς σύμφωνα με τους κανονισμούς του νηογνώμονα - Τα κόστη ναυπήγησης έχουν επιβεβαιωθεί με ευρωπαϊκά και ασιατικά ναυπηγεία - Τα έξοδα κεφαλαίου (CAPEX) αρχίζουν να γίνονται ελκυστικά για τους πλοιοκτήτες, όσο θα μειώνεται το κόστος κρυογενικού εξοπλισμού 11

12 Καθαρή, Πράσινη Ναυτιλία 1. Δράση του POSEIDON MED II για τα πλοία 1.1 Βασικός σχεδιασμός μετασκευής πλοίων με καύσιμο LNG 1.2 Λεπτομερής σχεδιασμός μετασκευής πλοίων με καύσιμο LNG 1.3 Νέες σχεδιάσεις πλοίων με χρήση LNG 1.4 Σχεδιασμός πλοίων ανεφοδιασμού με LNG 2. Σχεδιασμός και ασφάλεια συστημάτων LNG 2.1 Μεταφορά και διαχείριση LNG 2.2 LNG (NG) ως καύσιμο 12

13 Τυπικό σύστημα LNG ΦΙΛΟΣΟΦΙΑ ΔΙΑΧΕΙΡΗΣΗΣ ΣΥΣΤΗΜΑΤΟΣ LNG NG as Fuel LNG Supply Storage Tank PUMP Vaporizer & PBU GVU DFDE ENGINE/S Βunker Vessel Or Truck Loading GLYCOL/ WATER ENGINE CW 13

14 Τυπικό σύστημα LNG ΔΙΑΓΡΑΜΜΑ ΡΟΗΣ ΣΥΣΤΗΜΑΤΟΣ LNG 14

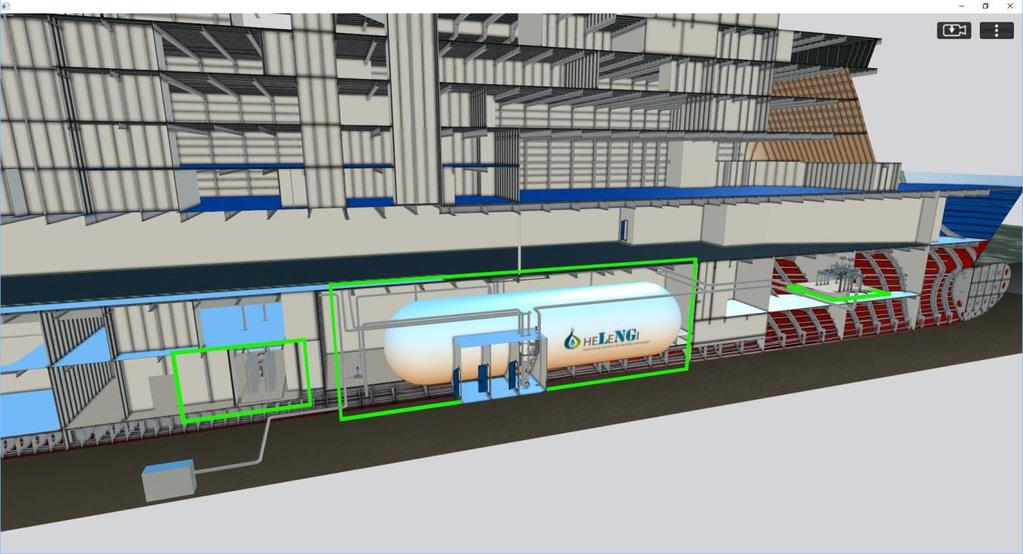

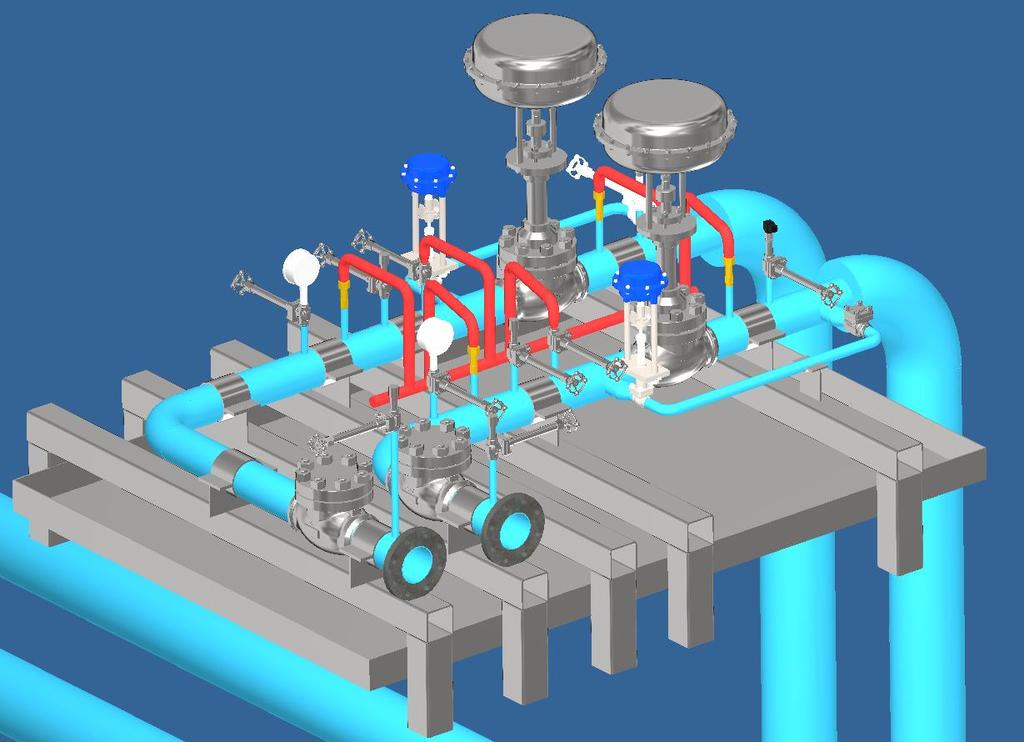

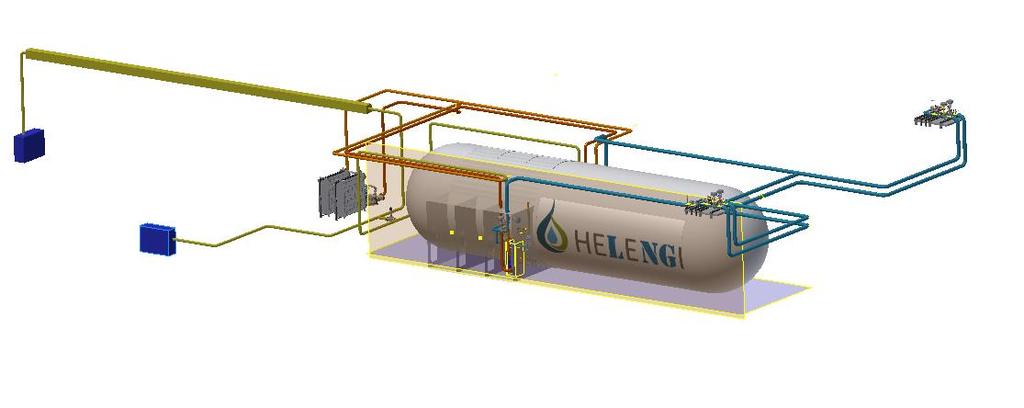

15 Τυπικό σύστημα LNG Τρισδιάστατη αποτύπωση συστήματος LNG με 2 σταθμούς τροφοδοσίας, 1 δεξαμενή και 2 Αεριοποιητές 15

16 Τυπικό σύστημα LNG Μεταφορά Φορτίου Κρίσιμοι Παράγοντες: - Πάροχος LNG - Θερμοκρασία και Πίεση - Προστιθέμενη θερμότητα κατά τη μεταφορά - Επιστροφή αερίου - Δέκτης LNG - Θερμοκρασία και Πίεση Δεξαμενής - Θερμοκρασία παρεχόμενου LNG - Σύστημα διαχείρισης αερίου και πίεσης - Σύστημα επιστροφής αερίου (vapor return) - Πυκνότητα φορτίου που προϋπάρχει και φρέσκου φορτίου - Κοινά Συστήματα - Επικοινωνία πλοίων - ESD - Σύνδεσμοι έκτακτης αποσύνδεσης (Emergency Release Couplings) 16

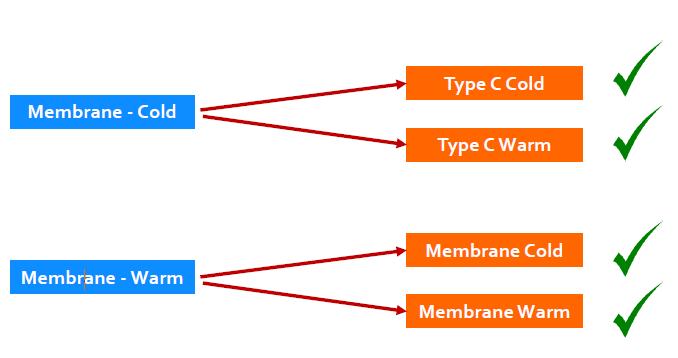

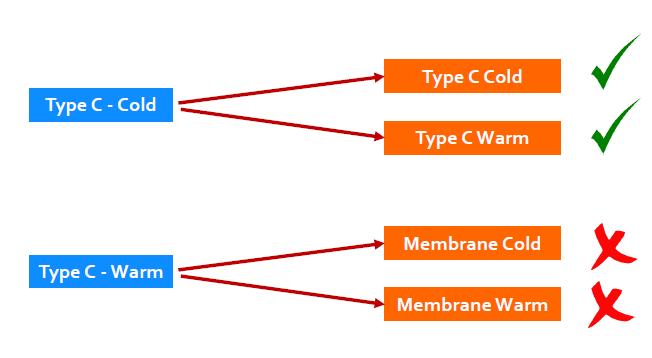

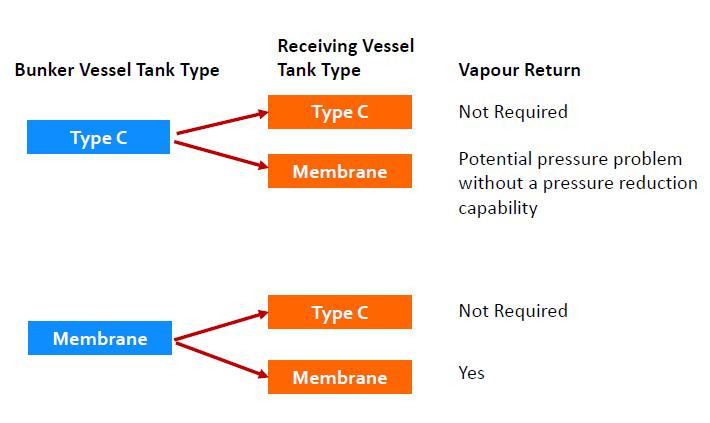

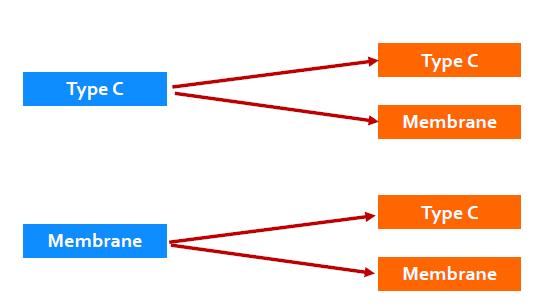

17 LNG ως ΦΟΡΤΙΟ Μεταφορά Φορτίου & κύριοι Τύποι Δεξαμενών Δότη/Δέκτη 17

18 LNG ως καύσιμο ΣΥΣΤΗΜΑΤΑ ΑΣΦΑΛΕΙΑΣ (ΕΝΔΕΙΚΤΙΚΑ) 1. Τροφοδοσία LNG (bunkering) i. ΑΙΣΘΗΤΗΡΙΟ ΧΑΜΗΛΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ii. ΑΙΘΗΤΗΡΙΟ ΑΕΡΙΟΥ ΜΕΘΑΝΙΟΥ iii. ΚΟΥΡΤΙΝΑ ΝΕΡΟΥ iv. ΠΙΕΣΗ ΠΑΡΟΧΗΣ ΑΖΩΤΟΥ 18

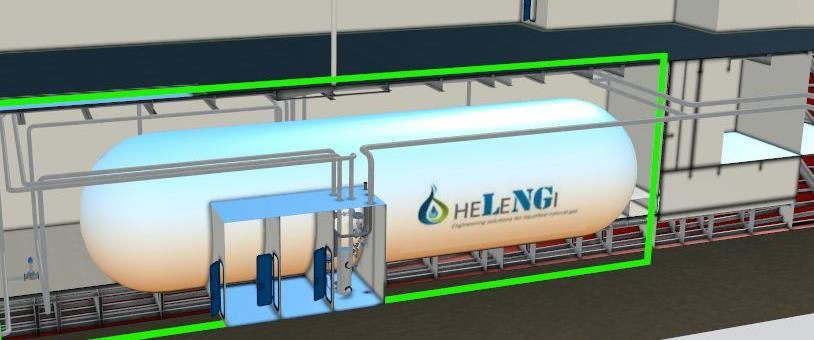

19 LNG ως καύσιμο ΣΥΣΤΗΜΑΤΑ ΑΣΦΑΛΕΙΑΣ (ΕΝΔΕΙΚΤΙΚΑ) 2. Χρήση LNG (Fueling) Χώρος Διεργασίας LNG (TCS) i. ΕΞΑΕΡΙΣΜΟΣ ΧΩΡΟΥ v. ΘΕΡΜΟΚΡΑΣΙΑ ΚΑΥΣΙΜΟΥ NG ii. ΑΙΣΘΗΤΗΡΙΟ ΧΑΜΗΛΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ vi. ΘΕΡΜΟΚΡΑΣΙΑ ΚΥΚΛΩΜΑΤΟΣ ΓΛΥΚΟΛΗΣ iii. ΑΙΘΗΤΗΡΙΟ ΑΕΡΙΟΥ ΜΕΘΑΝΙΟΥ vii. ΠΙΕΣΗ ΚΥΚΛΩΜΑΤΟΣ ΓΛΥΚΟΛΗΣ iv. ΠΙΕΣΗ ΔΕΞΑΜΕΝΗΣ 19

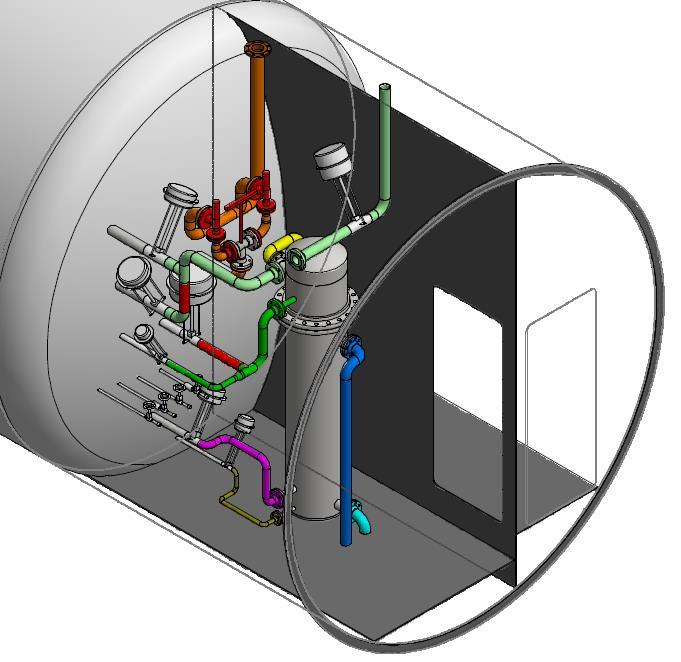

20 LNG ως καύσιμο Χώρος Διεργασίας LNG - ΤANK CONNECTION SPACE ΧΩΡΟΣ ΔΙΕΡΓΑΣΙΩΝ LNG i. ΕΞΑΕΡΙΣΜΟΣ ii. ΥΠΟΛΟΓΙΣΜΟΣ ΜΕΓΙΣΤΗΣ ΠΙΕΣΗΣ i. ΣΩΛΗΝΩΣΕΩΝ ii. ΧΩΡΟΥ iii. ΥΠΟΛΟΓΙΣΜΟΣ ΔΟΧΕΙΟΥ ΣΥΓΚΡΑΤΗΣΗΣ LNG iv. ΠΑΡΟΧΕΣ (ΓΛΥΚΟΛΗ, ΑΖΩΤΟ, ΗΛ. ΣΗΜΑΤΑ) v. ΠΡΟΣΒΑΣΙΜΟΤΗΤΑ 20

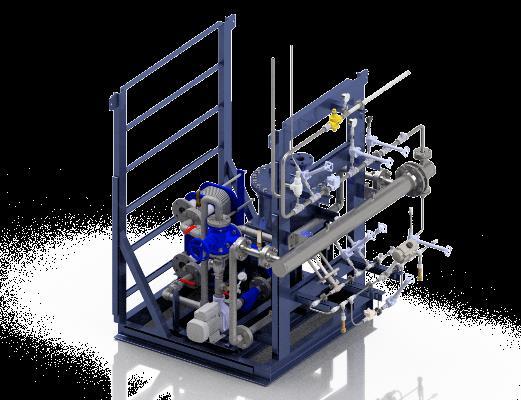

21 HeLeNGi Pilot Unit ΠΡΟΣΟΜΟΙΩΣΗ ΣΥΣΤΗΜΑΤΟΣ LNG ΕΚΠΑΙΔΕΥΣΗ ΠΡΟΣΩΠΙΚΟΥ ΣΥΣΤΗΜΑΤΑ ΕΛΕΓΧΟΥ ΑΕΡΙΟΠΟΙΗΣΗΣ ΔΙΑΧΕΙΡΗΣΗ ΣΥΣΤΗΜΑΤΟΣ ΓΛΥΚΟΛΗΣ ΔΙΑΧΕΙΡΗΣΗ ΣΥΣΤΗΜΑΤΟΣ ΤΡΟΦΟΔΟΣΙΑΣ 21

22 Σοφία Μίχου Συντονίστρια Προγραμμάτων HELENGI Engineering Νίκος Βραχάτης Χημικός Μηχανικός HELENGI Engineering
