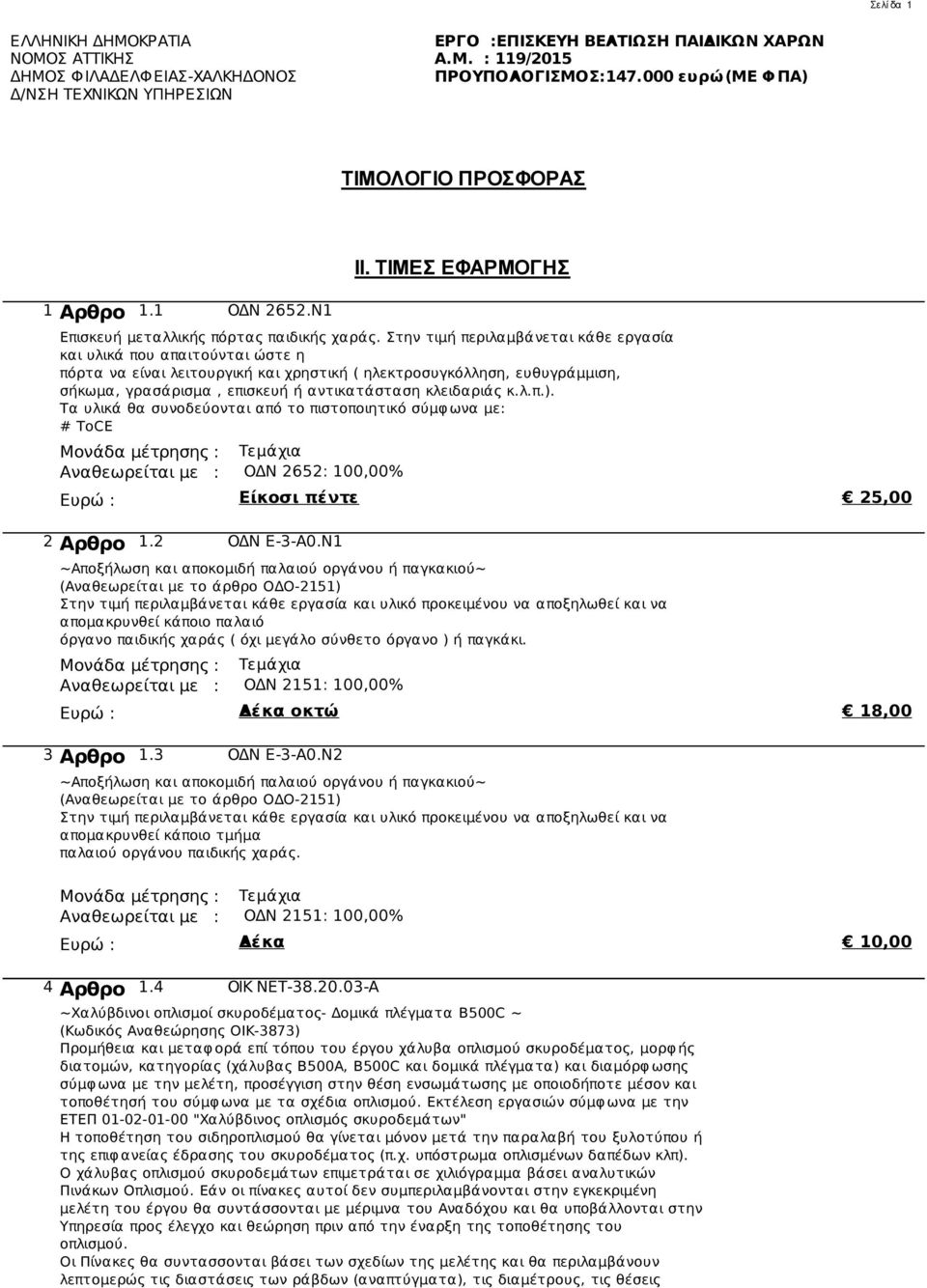

1 Σελί δα 1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ Φ ΙΛΑΔΕΛΦ ΕΙΑΣ-ΧΑΛΚΗΔΟΝΟΣ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΕΡΓΟ :ΕΠΙΣΚΕΥΗ ΒΕΛΤΙΩΣΗ ΠΑΙΔΙΚΩΝ ΧΑΡΩΝ Α.Μ. : 119/2015 ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ: ευρώ (ΜΕ Φ ΠΑ) ΤΙΜΟΛΟΓΙΟ ΠΡΟΣΦΟΡΑΣ ΟΔΝ 2652.Ν1 ΙΙ. ΤΙΜΕΣ ΕΦΑΡΜΟΓΗΣ Επισκευή μεταλλικής πόρτας παιδικής χαράς. Στην τιμή περιλαμβάνεται κάθε εργασία και υλικά που απαιτούνται ώστε η πόρτα να είναι λειτουργική και χρηστική ( ηλεκτροσυγκόλληση, ευθυγράμμιση, σήκωμα, γρασάρισμα, επισκευή ή αντικατάσταση κλειδαριάς κ.λ.π.). Τα υλικά θα συνοδεύονται από το πιστοποιητικό σύμφ ωνα με: # ToCE Τεμάχια ΟΔΝ 2652: 100,00% Ευρώ : Είκοσι πέντε 25, ΟΔΝ Ε-3-Α0.Ν1 ~Αποξήλωση και αποκομιδή παλαιού οργάνου ή παγκακιού~ (Αναθεωρείται με το άρθρο ΟΔΟ-2151) Στην τιμή περιλαμβάνεται κάθε εργασία και υλικό προκειμένου να αποξηλωθεί και να απομακρυνθεί κάποιο παλαιό όργανο παιδικής χαράς ( όχι μεγάλο σύνθετο όργανο ) ή παγκάκι. Τεμάχια ΟΔΝ 2151: 100,00% Ευρώ : Δέκα οκτώ 18, ΟΔΝ Ε-3-Α0.Ν2 ~Αποξήλωση και αποκομιδή παλαιού οργάνου ή παγκακιού~ (Αναθεωρείται με το άρθρο ΟΔΟ-2151) Στην τιμή περιλαμβάνεται κάθε εργασία και υλικό προκειμένου να αποξηλωθεί και να απομακρυνθεί κάποιο τμήμα παλαιού οργάνου παιδικής χαράς. Τεμάχια ΟΔΝ 2151: 100,00% Ευρώ : Δέκα 10, ΟΙΚ ΝΕΤ Α ~Χαλύβδινοι οπλισμοί σκυροδέματος- Δομικά πλέγματα B500C ~ (Κωδικός Αναθεώρησης ΟΙΚ-3873) Προμήθεια και μεταφ ορά επί τόπου του έργου χάλυβα οπλισμού σκυροδέματος, μορφ ής διατομών, κατηγορίας (χάλυβας B500A, B500C και δομικά πλέγματα) και διαμόρφ ωσης σύμφ ωνα με την μελέτη, προσέγγιση στην θέση ενσωμάτωσης με οποιοδήποτε μέσον και τοποθέτησή του σύμφ ωνα με τα σχέδια οπλισμού. Εκτέλεση εργασιών σύμφ ωνα με την ΕΤΕΠ "Χαλύβδινος οπλισμός σκυροδεμάτων" Η τοποθέτηση του σιδηροπλισμού θα γίνεται μόνον μετά την παραλαβή του ξυλοτύπου ή της επιφ ανείας έδρασης του σκυροδέματος (π.χ. υπόστρωμα οπλισμένων δαπέδων κλπ). Ο χάλυβας οπλισμού σκυροδεμάτων επιμετράται σε χιλιόγραμμα βάσει αναλυτικών Πινάκων Οπλισμού. Εάν οι πίνακες αυτοί δεν συμπεριλαμβάνονται στην εγκεκριμένη μελέτη του έργου θα συντάσσονται με μέριμνα του Αναδόχου και θα υποβάλλονται στην Υπηρεσία προς έλεγχο και θεώρηση πριν από την έναρξη της τοποθέτησης του οπλισμού. Οι Πίνακες θα συντασσονται βάσει των σχεδίων της μελέτης και θα περιλαμβάνουν λεπτομερώς τις διαστάσεις των ράβδων (αναπτύγματα), τις διαμέτρους, τις θέσεις

2 5 τοποθέτησης και τα μήκη υπερκάλυψ ης, τα βάρη ανά τρέχον μέτρο κατά διάμετρο, τα επί μέρους και τα ολικά μήκη των ράβδων, τα μερικά βάρη ανά διάμετρο και το ολικό βάρος. Οι ως άνω Πίνακες Οπλισμού, μετά την παραλαβή των οπλισμών, θα υπογράφ ονται από τον Ανάδοχο και την Υπηρεσία και θα αποτελούν την επιμέτρηση των οπλισμών. Το ανά τρέχον μέτρο βάρος των ράβδων οπλισμού θα υπολογίζεται με βάση τον πίνακα 3-1 του ΚΤΧ-2008, ο οποίος παρατίθεται στην συνέχεια. Σε καμμία περίπτωση δεν γίνεται αποδεκτός ο προσδιορισμός του μοναδιαίου βάρους των ράβδων βάσει ζυγολογίου. Πεδίο_εφ αρμογής Ονομ. _Ράβδοι _Κουλούρες_και_ Ηλεκτρο διάμε ευθυγραμμισμένα συγκολλημένα_ τρος_ προϊόντα πλέγματα και _Ονομ._ Ονομ._ (mm)_ δικτυώματα διατομή μάζα/_ _(mm2)_ μέτρο_ _B500C_ _B500Α_ _B500C_ _B500Α_ _B500C_ (kg/m) 5,0 ν ν 19,6_ 0,154_ 5,5 ν ν 23,8_ 0,187_ 6,0 ν ν ν ν ν 28,3_ 0,222_ 6,5 ν ν 33,2_ 0,260_ 7,0 ν ν 38,5_ 0,302_ 7,5 ν ν 44,2_ 0,347_ 8,0 ν ν ν ν ν 50,3_ 0,395_ _10,0 ν ν ν 78,5_ 0,617_ _12,0 ν ν ν 113 0,888_ _14,0 ν ν ν 154 _1,21_ _16,0 ν ν ν 201 _1,58_ _18,0 ν 254 _2,00_ _20,0 ν 314 _2,47_ _22,0 ν 380 _2,98_ _25,0 ν 491 _3,85_ _28,0 ν 616 _4,83_ _32,0 ν 804 _6,31_ _40,0 ν _1257 _9,86_ Στις επιμετρούμενες ποσότητςσ, πέραν της προμήθειας, μεταφ οράς επί τόπου, διαμόρφ ωσης και τοποθέτησης του οπλισμού, περιλαμβάνονται ανηγμένα τα ακόλουθα: - Η σύνδεση των ράβδων κατά τρόπο στερεό με σύρμα, σε όλες ανεξάρτητα τις διασταυρώσεις και όχι εναλλάξ - Η προμήθεια του σύρματος πρόσδεσης. - Η προμήθεια και τοποθέτηση αρμοκλειδών (κατά ISO ), εκτός αν στα συμβατικά τεύχη του έργου προβλέπετει ιδιαίτερη επιμέτρηση και πληρωμή αυτών. - Οι πλάγιες μεταφ ορές και η διακίνηση του οπλισμού σε οποιοδήποτε ύψ ος από το δάπεδο εργασίας. - Η τοποθέτηση υποστηριγμάτων (καβίλιες, αναβολείς) και ειδικών τεμαχίων ανάρτησης που τυχόν θα απαιτηθούν (εργασία και υλικά). - Η απομείωση και φ θορά του οπλισμού κατά την κοπή και κατεργασία. Τιμή ανά χιλιόγραμμο (kg) σιδηρού οπλισμού υδραυλικών έργων τοποθετημένου σύμφ ωνα με την μελέτη. Χιλιόγραμμα Σελί δα 2 Ευρώ : Ενα και Ενα λεπτά 1, ΠΡΣ ΝΕΤ-Β11.13 ~Κάδοι Απορριμμάτων- Διάτρητος μεταλλικός κυλινδρικός κάδος~ (Αναθεωρείται με το άρθρο ΟΙΚ 5104) Προμήθεια και πλήρης εγκατάσταση διάτρητου μεταλλικού κάδου με εξωτερικό σκελετό από λάμες και ηλεκτροστατική βαφ ή όλων των στοιχείων. Προμήθεια κάδων απορριμμάτων, συσκευασία, μεταφ ορά στον τόπο του έργου, τυχόν προσωρινή αποθήκευση και πλάγιες μεταφ ορές, τοποθέτηση και στερέωση στις προβλεπόμενες θέσεις σύμφ ωνα με τα σχέδια λεπτομερειών της μελέτης και τις οδηγίες του προμηθευτή και προστασία των τοποθετημένων κάδων μέχρι την παραλαβή από τον φ ορέα συντήρησης του έργου. Τιμή ανά τεμάχιο (τεμ) Τεμάχια ΟΙΚ 5104: 100,00%

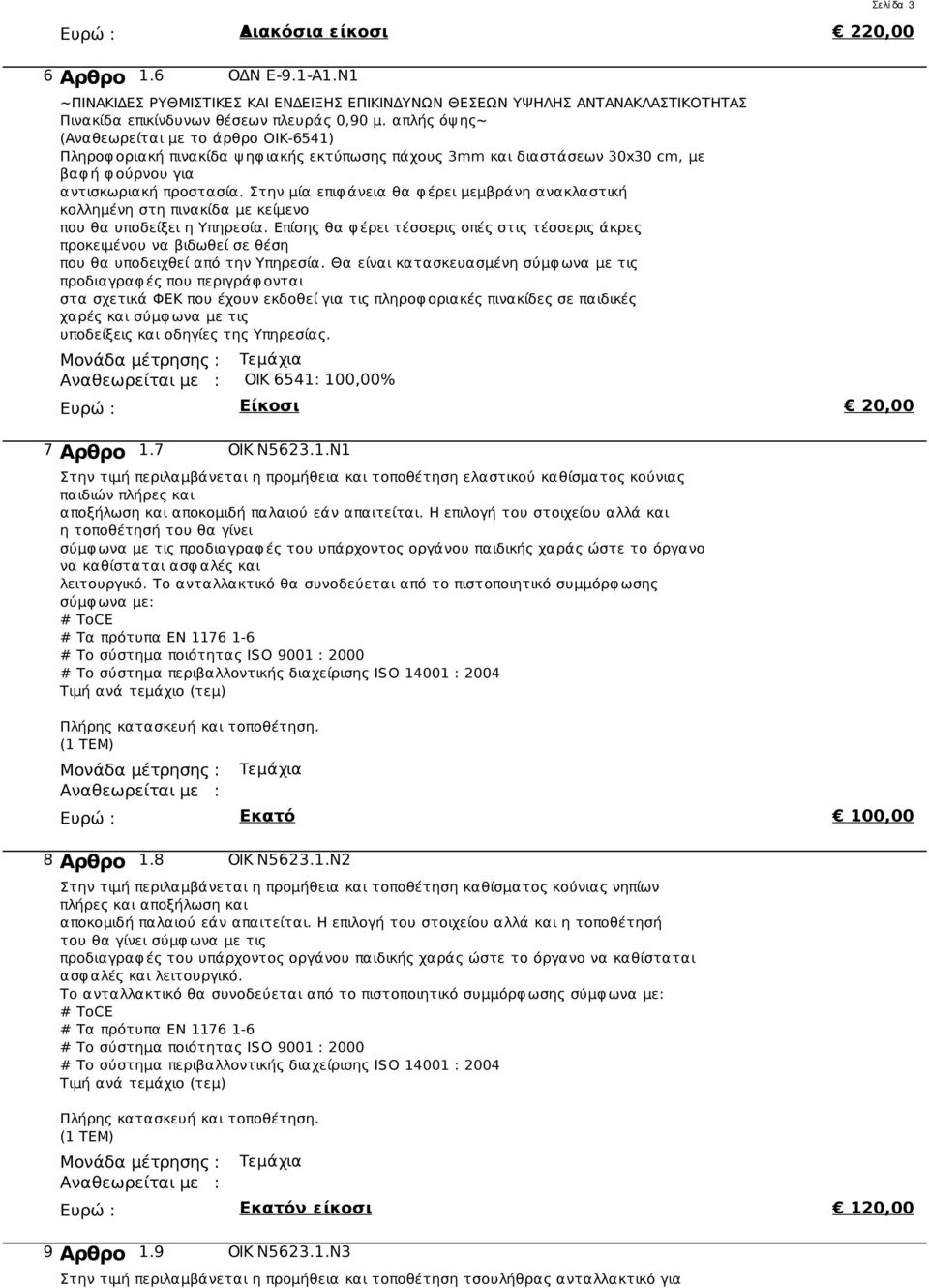

3 Σελί δα 3 Ευρώ : Διακόσια είκοσι 220, ΟΔΝ Ε-9.1-Α1.Ν1 ~ΠΙΝΑΚΙΔΕΣ ΡΥΘΜΙΣΤΙΚΕΣ ΚΑΙ ΕΝΔΕΙΞΗΣ ΕΠΙΚΙΝΔΥΝΩΝ ΘΕΣΕΩΝ ΥΨΗΛΗΣ ΑΝΤΑΝΑΚΛΑΣΤΙΚΟΤΗΤΑΣ Πινακίδα επικίνδυνων θέσεων πλευράς 0,90 μ. απλής όψ ης~ (Αναθεωρείται με το άρθρο ΟΙΚ-6541) Πληροφ οριακή πινακίδα ψ ηφ ιακής εκτύπωσης πάχους 3mm και διαστάσεων 30x30 cm, με βαφ ή φ ούρνου για αντισκωριακή προστασία. Στην μία επιφ άνεια θα φ έρει μεμβράνη ανακλαστική κολλημένη στη πινακίδα με κείμενο που θα υποδείξει η Υπηρεσία. Επίσης θα φ έρει τέσσερις οπές στις τέσσερις άκρες προκειμένου να βιδωθεί σε θέση που θα υποδειχθεί από την Υπηρεσία. Θα είναι κατασκευασμένη σύμφ ωνα με τις προδιαγραφ ές που περιγράφ ονται στα σχετικά ΦΕΚ που έχουν εκδοθεί για τις πληροφ οριακές πινακίδες σε παιδικές χαρές και σύμφ ωνα με τις υποδείξεις και οδηγίες της Υπηρεσίας. Τεμάχια ΟΙΚ 6541: 100,00% Ευρώ : Είκοσι 20, ΟΙΚ Ν Ν1 Στην τιμή περιλαμβάνεται η προμήθεια και τοποθέτηση ελαστικού καθίσματος κούνιας παιδιών πλήρες και αποξήλωση και αποκομιδή παλαιού εάν απαιτείται. Η επιλογή του στοιχείου αλλά και η τοποθέτησή του θα γίνει σύμφ ωνα με τις προδιαγραφ ές του υπάρχοντος οργάνου παιδικής χαράς ώστε το όργανο να καθίσταται ασφ αλές και λειτουργικό. Το ανταλλακτικό θα συνοδεύεται από το πιστοποιητικό συμμόρφ ωσης σύμφ ωνα με: # ToCE # Τα πρότυπα ΕΝ # Το σύστημα ποιότητας ISO 9001 : 2000 # Το σύστημα περιβαλλοντικής διαχείρισης ISO : 2004 Τιμή ανά τεμάχιο (τεμ) Πλήρης κατασκευή και τοποθέτηση. (1 ΤΕΜ) Τεμάχια Ευρώ : Εκατό 100, ΟΙΚ Ν Ν2 Στην τιμή περιλαμβάνεται η προμήθεια και τοποθέτηση καθίσματος κούνιας νηπίων πλήρες και αποξήλωση και αποκομιδή παλαιού εάν απαιτείται. Η επιλογή του στοιχείου αλλά και η τοποθέτησή του θα γίνει σύμφ ωνα με τις προδιαγραφ ές του υπάρχοντος οργάνου παιδικής χαράς ώστε το όργανο να καθίσταται ασφ αλές και λειτουργικό. Το ανταλλακτικό θα συνοδεύεται από το πιστοποιητικό συμμόρφ ωσης σύμφ ωνα με: # ToCE # Τα πρότυπα ΕΝ # Το σύστημα ποιότητας ISO 9001 : 2000 # Το σύστημα περιβαλλοντικής διαχείρισης ISO : 2004 Τιμή ανά τεμάχιο (τεμ) Πλήρης κατασκευή και τοποθέτηση. (1 ΤΕΜ) Τεμάχια Ευρώ : Εκατόν είκοσι 120, ΟΙΚ Ν Ν3 Στην τιμή περιλαμβάνεται η προμήθεια και τοποθέτηση τσουλήθρας ανταλλακτικό για

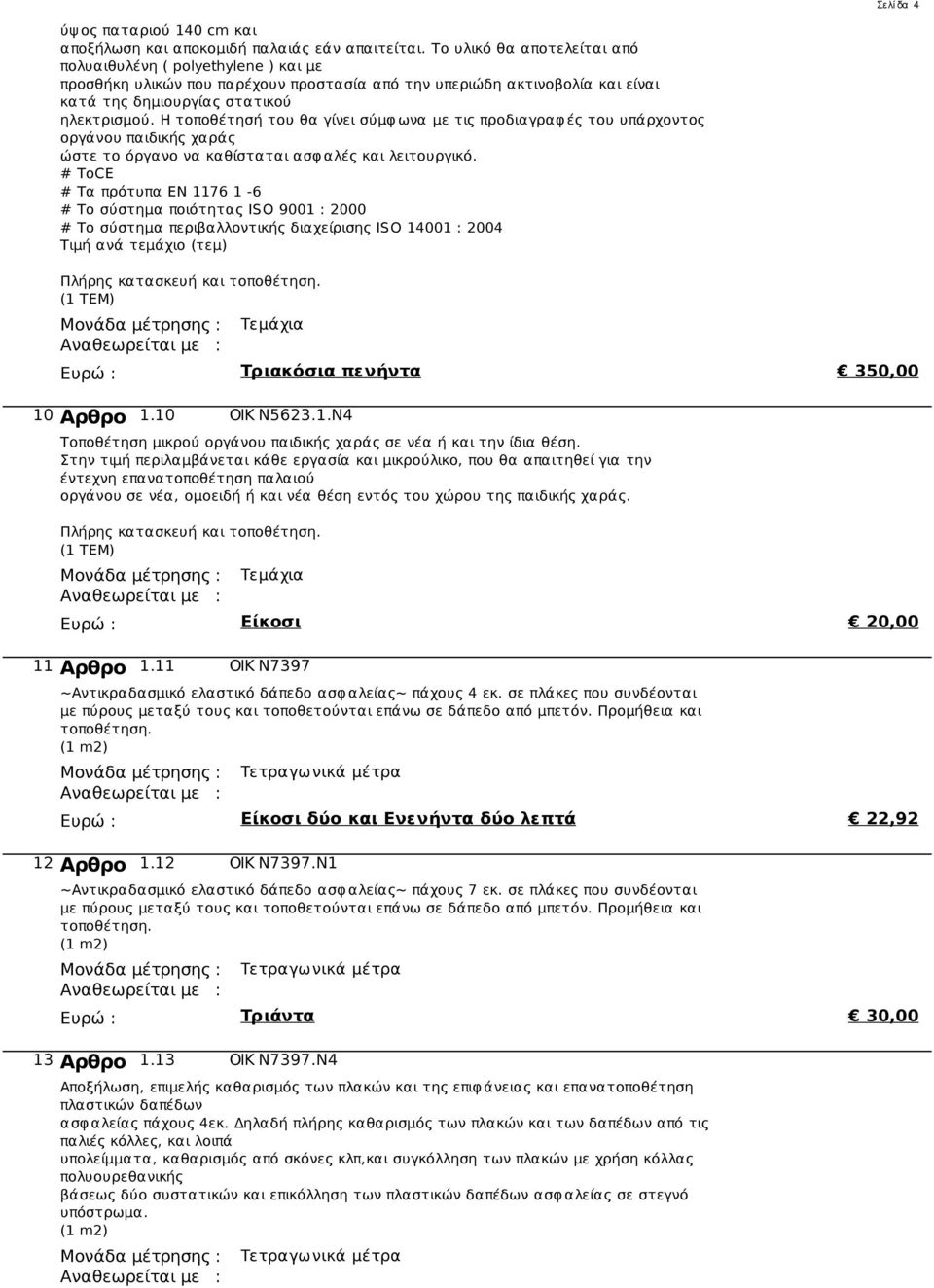

4 Σελί δα ύψ ος παταριού 140 cm και αποξήλωση και αποκομιδή παλαιάς εάν απαιτείται. Το υλικό θα αποτελείται από πολυαιθυλένη ( polyethylene ) και με προσθήκη υλικών που παρέχουν προστασία από την υπεριώδη ακτινοβολία και είναι κατά της δημιουργίας στατικού ηλεκτρισμού. Η τοποθέτησή του θα γίνει σύμφ ωνα με τις προδιαγραφ ές του υπάρχοντος οργάνου παιδικής χαράς ώστε το όργανο να καθίσταται ασφ αλές και λειτουργικό. # ToCE # Τα πρότυπα ΕΝ # Το σύστημα ποιότητας ISO 9001 : 2000 # Το σύστημα περιβαλλοντικής διαχείρισης ISO : 2004 Τιμή ανά τεμάχιο (τεμ) Πλήρης κατασκευή και τοποθέτηση. (1 ΤΕΜ) Τεμάχια Ευρώ : Τριακόσια πενήντα 350, ΟΙΚ Ν Ν4 Τοποθέτηση μικρού οργάνου παιδικής χαράς σε νέα ή και την ίδια θέση. Στην τιμή περιλαμβάνεται κάθε εργασία και μικρούλικο, που θα απαιτηθεί για την έντεχνη επανατοποθέτηση παλαιού οργάνου σε νέα, ομοειδή ή και νέα θέση εντός του χώρου της παιδικής χαράς. Πλήρης κατασκευή και τοποθέτηση. (1 ΤΕΜ) Τεμάχια Ευρώ : Είκοσι 20, ΟΙΚ Ν7397 ~Αντικραδασμικό ελαστικό δάπεδο ασφ αλείας~ πάχους 4 εκ. σε πλάκες που συνδέονται με πύρους μεταξύ τους και τοποθετούνται επάνω σε δάπεδο από μπετόν. Προμήθεια και τοποθέτηση. (1 m2) Τετραγωνικά μέτρα Ευρώ : Είκοσι δύο και Ενενήντα δύο λεπτά 22, ΟΙΚ Ν7397.Ν1 ~Αντικραδασμικό ελαστικό δάπεδο ασφ αλείας~ πάχους 7 εκ. σε πλάκες που συνδέονται με πύρους μεταξύ τους και τοποθετούνται επάνω σε δάπεδο από μπετόν. Προμήθεια και τοποθέτηση. (1 m2) Τετραγωνικά μέτρα Ευρώ : Τριάντα 30, ΟΙΚ Ν7397.Ν4 Αποξήλωση, επιμελής καθαρισμός των πλακών και της επιφ άνειας και επανατοποθέτηση πλαστικών δαπέδων ασφ αλείας πάχους 4εκ. Δηλαδή πλήρης καθαρισμός των πλακών και των δαπέδων από τις παλιές κόλλες, και λοιπά υπολείμματα, καθαρισμός από σκόνες κλπ,και συγκόλληση των πλακών με χρήση κόλλας πολυουρεθανικής βάσεως δύο συστατικών και επικόλληση των πλαστικών δαπέδων ασφ αλείας σε στεγνό υπόστρωμα. (1 m2) Τετραγωνικά μέτρα

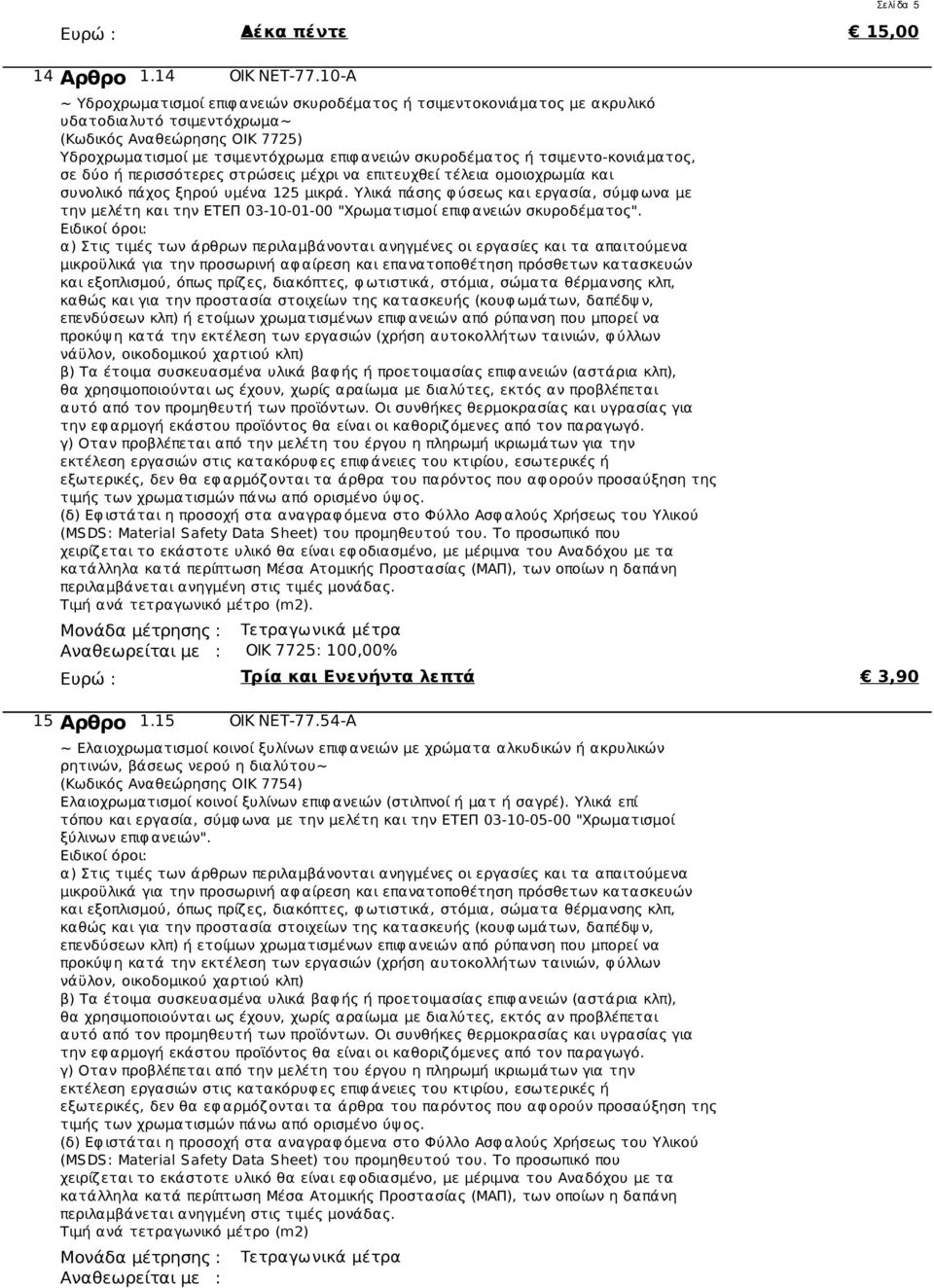

5 14 15 Σελί δα 5 Ευρώ : Δέκα πέντε 15, ΟΙΚ ΝΕΤ Α ~ Υδροχρωματισμοί επιφ ανειών σκυροδέματος ή τσιμεντοκονιάματος με ακρυλικό υδατοδιαλυτό τσιμεντόχρωμα~ (Κωδικός Αναθεώρησης ΟΙΚ 7725) Υδροχρωματισμοί με τσιμεντόχρωμα επιφ ανειών σκυροδέματος ή τσιμεντο-κονιάματος, σε δύο ή περισσότερες στρώσεις μέχρι να επιτευχθεί τέλεια ομοιοχρωμία και συνολικό πάχος ξηρού υμένα 125 μικρά. Υλικά πάσης φ ύσεως και εργασία, σύμφ ωνα με την μελέτη και την ΕΤΕΠ "Χρωματισμοί επιφ ανειών σκυροδέματος". Τιμή ανά τετραγωνικό μέτρο (m2). Τετραγωνικά μέτρα ΟΙΚ 7725: 100,00% Ευρώ : Τρία και Ενενήντα λεπτά 3, ΟΙΚ ΝΕΤ Α ~ Ελαιοχρωματισμοί κοινοί ξυλίνων επιφ ανειών με χρώματα αλκυδικών ή ακρυλικών ρητινών, βάσεως νερού η διαλύτου~ (Κωδικός Αναθεώρησης ΟΙΚ 7754) Ελαιοχρωματισμοί κοινοί ξυλίνων επιφ ανειών (στιλπνοί ή ματ ή σαγρέ). Υλικά επί τόπου και εργασία, σύμφ ωνα με την μελέτη και την ΕΤΕΠ "Χρωματισμοί ξύλινων επιφ ανειών". Τιμή ανά τετραγωνικό μέτρο (m2) Τετραγωνικά μέτρα

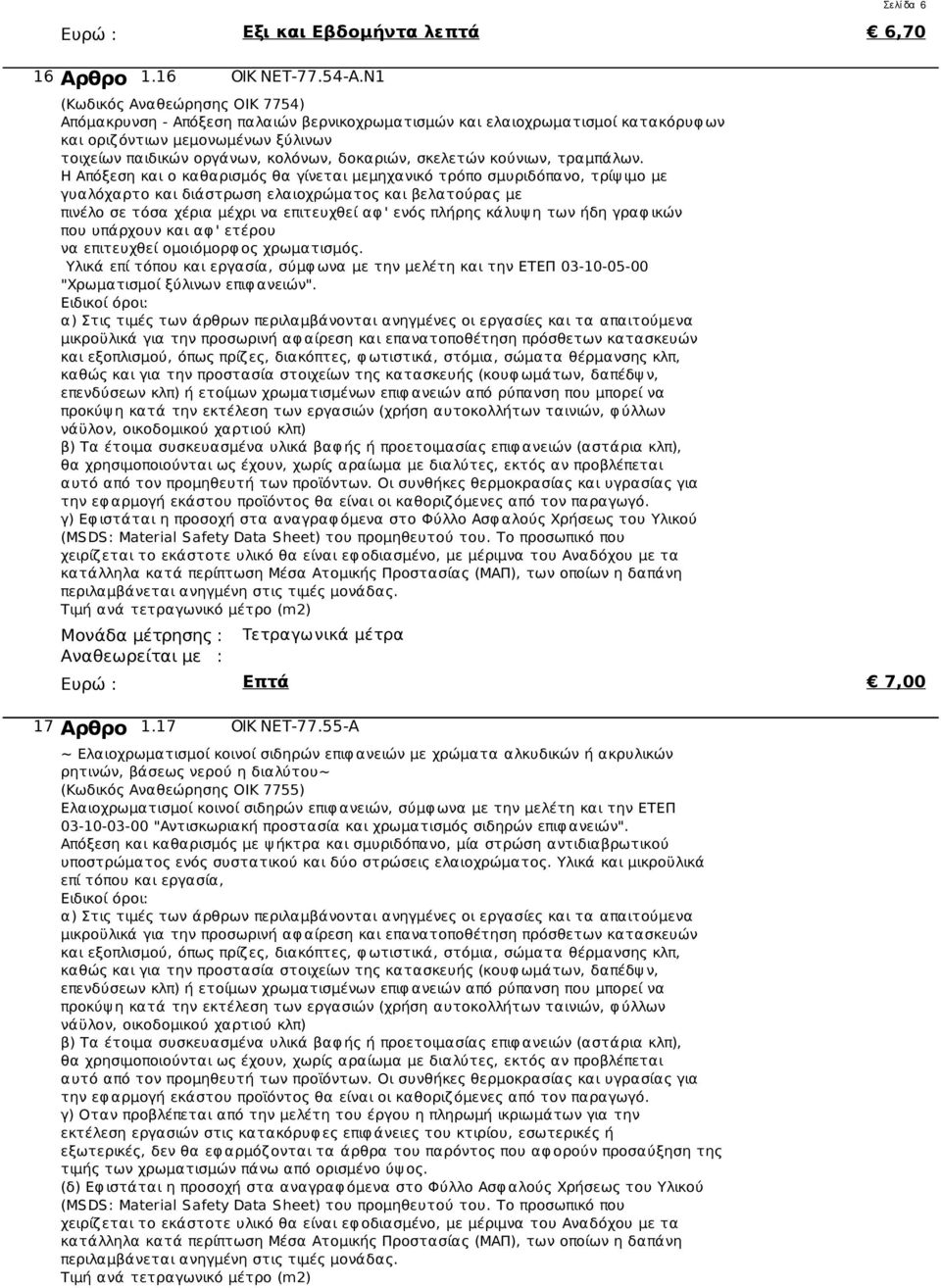

6 16 17 Σελί δα 6 Ευρώ : Εξι και Εβδομήντα λεπτά 6, ΟΙΚ ΝΕΤ Α.Ν1 (Κωδικός Αναθεώρησης ΟΙΚ 7754) Απόμακρυνση - Απόξεση παλαιών βερνικοχρωματισμών και ελαιοχρωματισμοί κατακόρυφ ων και οριζόντιων μεμονωμένων ξύλινων τοιχείων παιδικών οργάνων, κολόνων, δοκαριών, σκελετών κούνιων, τραμπάλων. Η Απόξεση και ο καθαρισμός θα γίνεται μεμηχανικό τρόπο σμυριδόπανο, τρίψ ιμο με γυαλόχαρτο και διάστρωση ελαιοχρώματος και βελατούρας με πινέλο σε τόσα χέρια μέχρι να επιτευχθεί αφ ' ενός πλήρης κάλυψ η των ήδη γραφ ικών που υπάρχουν και αφ ' ετέρου να επιτευχθεί ομοιόμορφ ος χρωματισμός. Υλικά επί τόπου και εργασία, σύμφ ωνα με την μελέτη και την ΕΤΕΠ "Χρωματισμοί ξύλινων επιφ ανειών". γ) Εφ ιστάται η προσοχή στα αναγραφ όμενα στο Φύλλο Ασφ αλούς Χρήσεως του Υλικού Τιμή ανά τετραγωνικό μέτρο (m2) Τετραγωνικά μέτρα Ευρώ : Επτά 7, ΟΙΚ ΝΕΤ Α ~ Ελαιοχρωματισμοί κοινοί σιδηρών επιφ ανειών με χρώματα αλκυδικών ή ακρυλικών ρητινών, βάσεως νερού η διαλύτου~ (Κωδικός Αναθεώρησης ΟΙΚ 7755) Ελαιοχρωματισμοί κοινοί σιδηρών επιφ ανειών, σύμφ ωνα με την μελέτη και την ΕΤΕΠ "Αντισκωριακή προστασία και χρωματισμός σιδηρών επιφ ανειών". Απόξεση και καθαρισμός με ψ ήκτρα και σμυριδόπανο, μία στρώση αντιδιαβρωτικού υποστρώματος ενός συστατικού και δύο στρώσεις ελαιοχρώματος. Υλικά και μικροϋλικά επί τόπου και εργασία, Τιμή ανά τετραγωνικό μέτρο (m2)

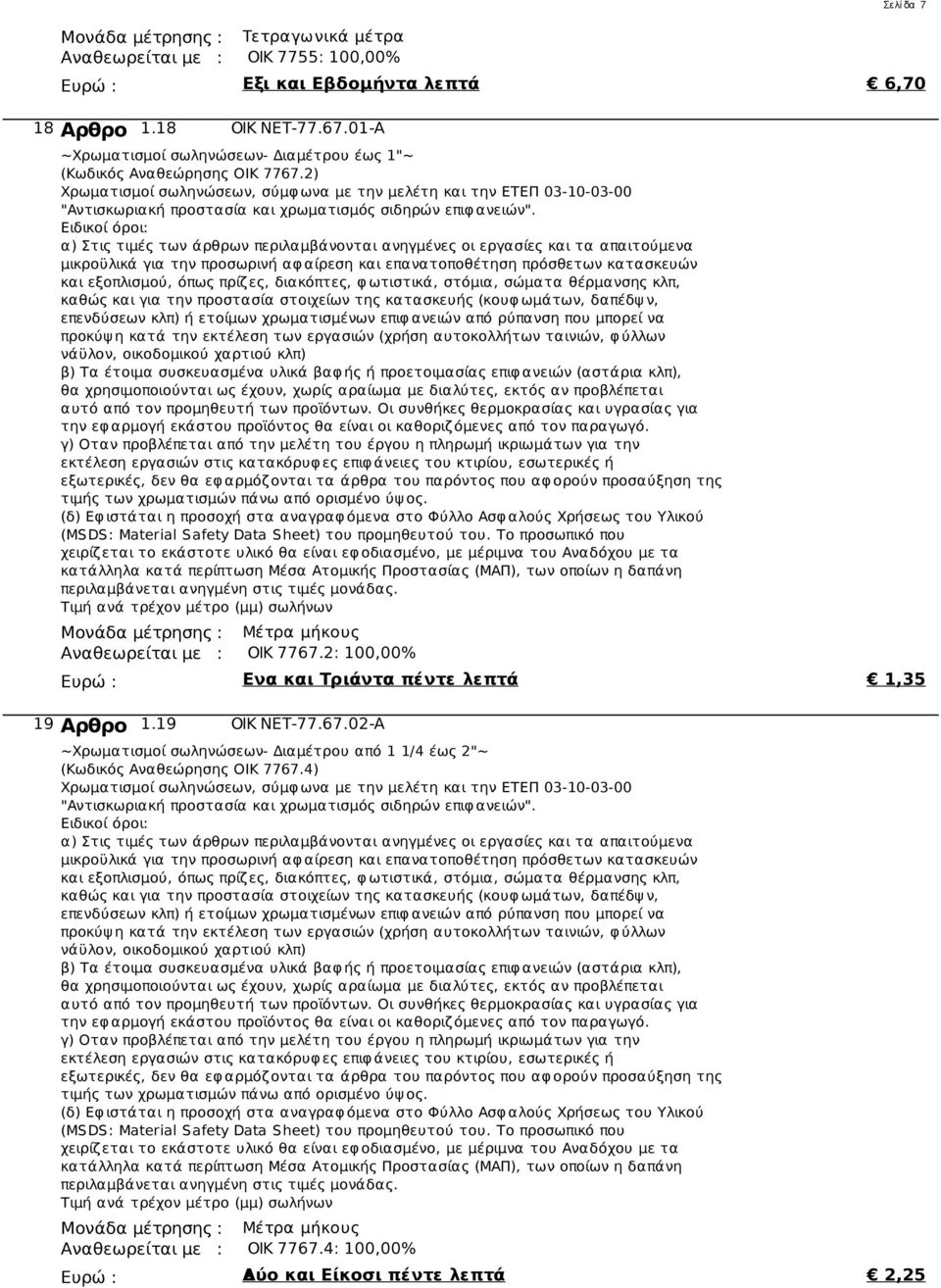

7 18 19 Τετραγωνικά μέτρα ΟΙΚ 7755: 100,00% Σελί δα 7 Ευρώ : Εξι και Εβδομήντα λεπτά 6, ΟΙΚ ΝΕΤ Α ~Χρωματισμοί σωληνώσεων- Διαμέτρου έως 1"~ (Κωδικός Αναθεώρησης ΟΙΚ ) Χρωματισμοί σωληνώσεων, σύμφ ωνα με την μελέτη και την ΕΤΕΠ "Αντισκωριακή προστασία και χρωματισμός σιδηρών επιφ ανειών". Τιμή ανά τρέχον μέτρο (μμ) σωλήνων Μέτρα μήκους ΟΙΚ : 100,00% Ευρώ : Ενα και Τριάντα πέντε λεπτά 1, ΟΙΚ ΝΕΤ Α ~Χρωματισμοί σωληνώσεων- Διαμέτρου από 1 1/4 έως 2"~ (Κωδικός Αναθεώρησης ΟΙΚ ) Χρωματισμοί σωληνώσεων, σύμφ ωνα με την μελέτη και την ΕΤΕΠ "Αντισκωριακή προστασία και χρωματισμός σιδηρών επιφ ανειών". Τιμή ανά τρέχον μέτρο (μμ) σωλήνων Μέτρα μήκους ΟΙΚ : 100,00% Ευρώ : Δύο και Είκοσι πέντε λεπτά 2,25

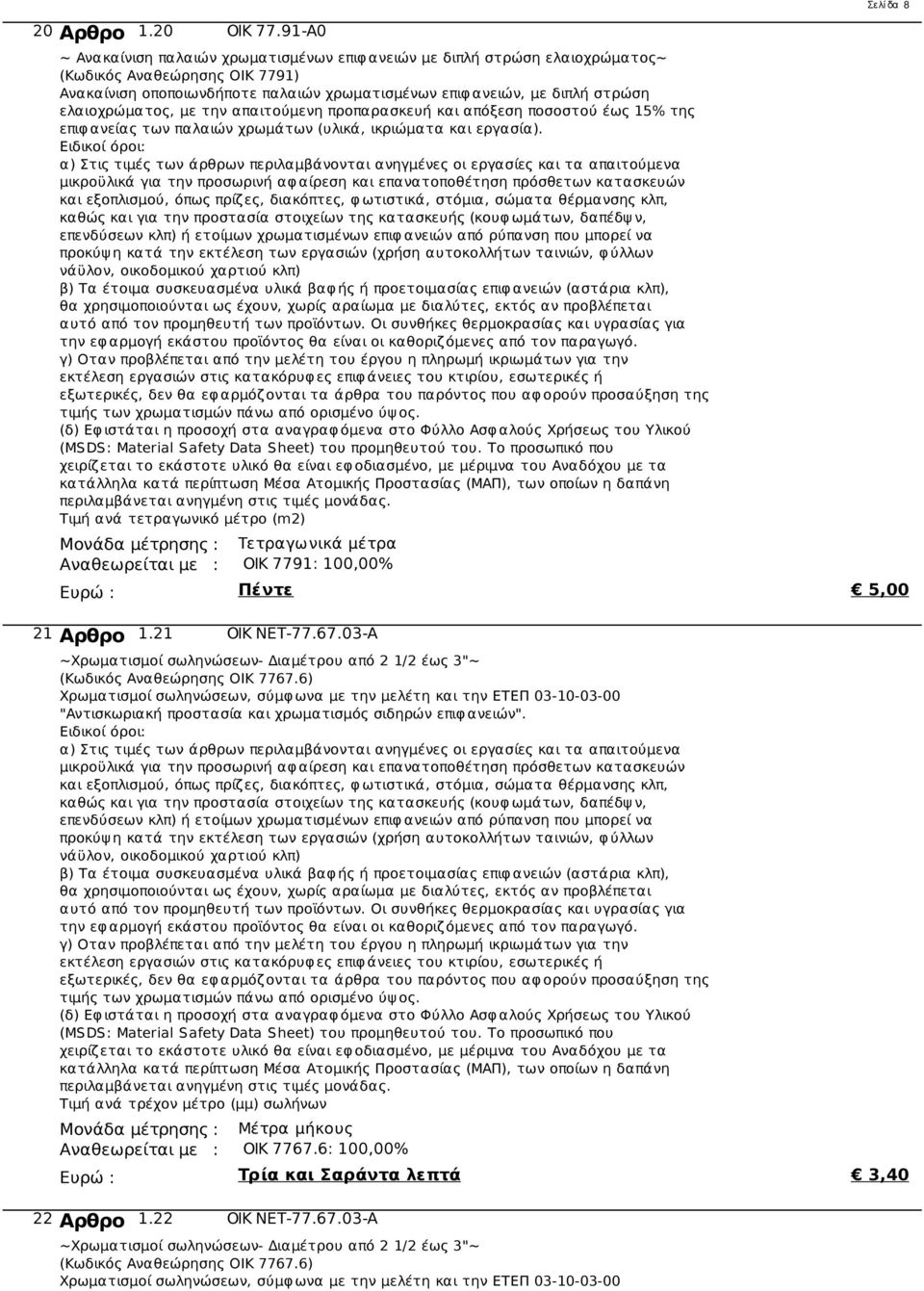

8 ΟΙΚ Α0 ~ Ανακαίνιση παλαιών χρωματισμένων επιφ ανειών με διπλή στρώση ελαιοχρώματος~ (Κωδικός Αναθεώρησης ΟΙΚ 7791) Ανακαίνιση οποποιωνδήποτε παλαιών χρωματισμένων επιφ ανειών, με διπλή στρώση ελαιοχρώματος, με την απαιτούμενη προπαρασκευή και απόξεση ποσοστού έως 15% της επιφ ανείας των παλαιών χρωμάτων (υλικά, ικριώματα και εργασία). Τιμή ανά τετραγωνικό μέτρο (m2) Τετραγωνικά μέτρα ΟΙΚ 7791: 100,00% Σελί δα 8 Ευρώ : Πέντε 5, ΟΙΚ ΝΕΤ Α ~Χρωματισμοί σωληνώσεων- Διαμέτρου από 2 1/2 έως 3"~ (Κωδικός Αναθεώρησης ΟΙΚ ) Χρωματισμοί σωληνώσεων, σύμφ ωνα με την μελέτη και την ΕΤΕΠ "Αντισκωριακή προστασία και χρωματισμός σιδηρών επιφ ανειών". Τιμή ανά τρέχον μέτρο (μμ) σωλήνων Μέτρα μήκους ΟΙΚ : 100,00% Ευρώ : Τρία και Σαράντα λεπτά 3, ΟΙΚ ΝΕΤ Α ~Χρωματισμοί σωληνώσεων- Διαμέτρου από 2 1/2 έως 3"~ (Κωδικός Αναθεώρησης ΟΙΚ ) Χρωματισμοί σωληνώσεων, σύμφ ωνα με την μελέτη και την ΕΤΕΠ

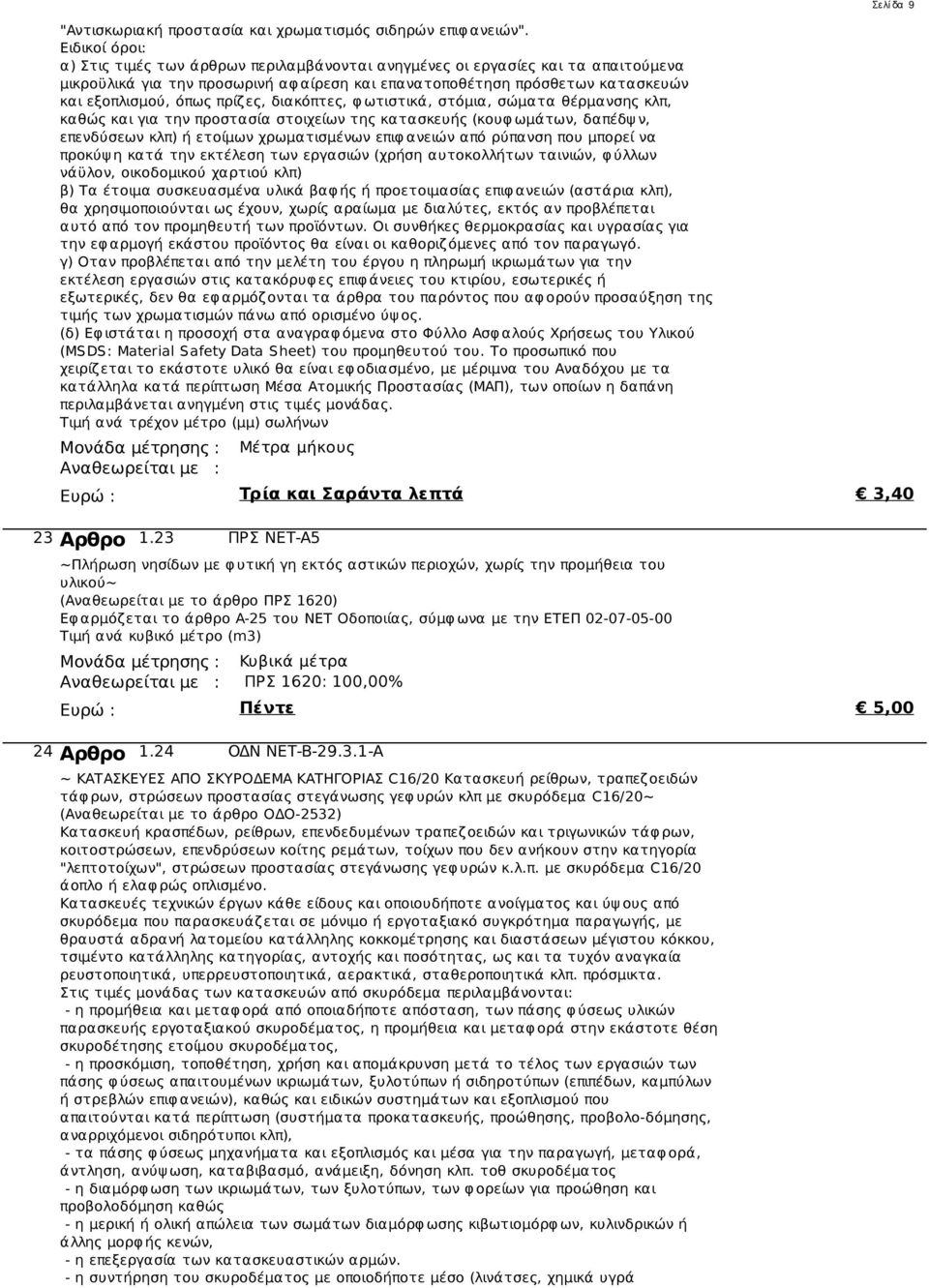

9 23 24 "Αντισκωριακή προστασία και χρωματισμός σιδηρών επιφ ανειών". Τιμή ανά τρέχον μέτρο (μμ) σωλήνων Μέτρα μήκους Σελί δα 9 Ευρώ : Τρία και Σαράντα λεπτά 3, ΠΡΣ ΝΕΤ-Α5 ~Πλήρωση νησίδων με φ υτική γη εκτός αστικών περιοχών, χωρίς την προμήθεια του υλικού~ (Αναθεωρείται με το άρθρο ΠΡΣ 1620) Εφ αρμόζεται το άρθρο Α-25 του ΝΕΤ Οδοποιίας, σύμφ ωνα με την ΕΤΕΠ Τιμή ανά κυβικό μέτρο (m3) Κυβικά μέτρα ΠΡΣ 1620: 100,00% Ευρώ : Πέντε 5, ΟΔΝ ΝΕΤ-Β Α ~ ΚΑΤΑΣΚΕΥΕΣ ΑΠΟ ΣΚΥΡΟΔΕΜΑ ΚΑΤΗΓΟΡΙΑΣ C16/20 Κατασκευή ρείθρων, τραπεζοειδών τάφ ρων, στρώσεων προστασίας στεγάνωσης γεφ υρών κλπ με σκυρόδεμα C16/20~ (Αναθεωρείται με το άρθρο ΟΔΟ-2532) Κατασκευή κρασπέδων, ρείθρων, επενδεδυμένων τραπεζοειδών και τριγωνικών τάφ ρων, κοιτοστρώσεων, επενδρύσεων κοίτης ρεμάτων, τοίχων που δεν ανήκουν στην κατηγορία "λεπτοτοίχων", στρώσεων προστασίας στεγάνωσης γεφ υρών κ.λ.π. με σκυρόδεμα C16/20 άοπλο ή ελαφ ρώς οπλισμένο. Κατασκευές τεχνικών έργων κάθε είδους και οποιουδήποτε ανοίγματος και ύψ ους από σκυρόδεμα που παρασκευάζεται σε μόνιμο ή εργοταξιακό συγκρότημα παραγωγής, με θραυστά αδρανή λατομείου κατάλληλης κοκκομέτρησης και διαστάσεων μέγιστου κόκκου, τσιμέντο κατάλληλης κατηγορίας, αντοχής και ποσότητας, ως και τα τυχόν αναγκαία ρευστοποιητικά, υπερρευστοποιητικά, αερακτικά, σταθεροποιητικά κλπ. πρόσμικτα. Στις τιμές μονάδας των κατασκευών από σκυρόδεμα περιλαμβάνονται: - η προμήθεια και μεταφ ορά από οποιαδήποτε απόσταση, των πάσης φ ύσεως υλικών παρασκευής εργοταξιακού σκυροδέματος, η προμήθεια και μεταφ ορά στην εκάστοτε θέση σκυροδέτησης ετοίμου σκυροδέματος, - η προσκόμιση, τοποθέτηση, χρήση και απομάκρυνση μετά το τέλος των εργασιών των πάσης φ ύσεως απαιτουμένων ικριωμάτων, ξυλοτύπων ή σιδηροτύπων (επιπέδων, καμπύλων ή στρεβλών επιφ ανειών), καθώς και ειδικών συστημάτων και εξοπλισμού που απαιτούνται κατά περίπτωση (συστήματα προκατασκευής, προώθησης, προβολο-δόμησης, αναρριχόμενοι σιδηρότυποι κλπ), - τα πάσης φ ύσεως μηχανήματα και εξοπλισμός και μέσα για την παραγωγή, μεταφ ορά, άντληση, ανύψ ωση, καταβιβασμό, ανάμειξη, δόνηση κλπ. τοθ σκυροδέματος - η διαμόρφ ωση των ικριωμάτων, των ξυλοτύπων, των φ ορείων για προώθηση και προβολοδόμηση καθώς - η μερική ή ολική απώλεια των σωμάτων διαμόρφ ωσης κιβωτιομόρφ ων, κυλινδρικών ή άλλης μορφ ής κενών, - η επεξεργασία των κατασκευαστικών αρμών. - η συντήρηση του σκυροδέματος με οποιοδήποτε μέσο (λινάτσες, χημικά υγρά

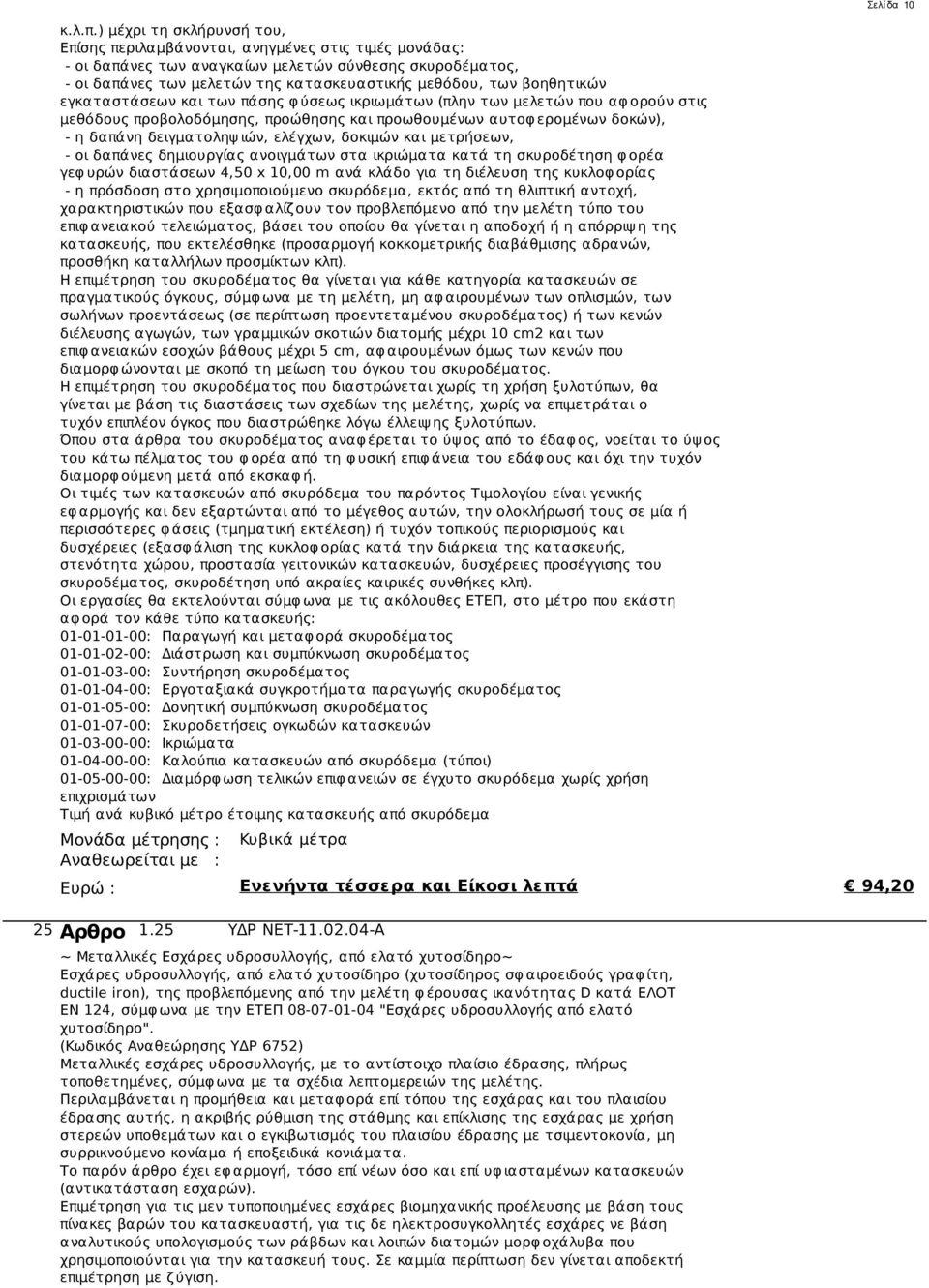

10 25 κ.λ.π.) μέχρι τη σκλήρυνσή του, Επίσης περιλαμβάνονται, ανηγμένες στις τιμές μονάδας: - οι δαπάνες των αναγκαίων μελετών σύνθεσης σκυροδέματος, - οι δαπάνες των μελετών της κατασκευαστικής μεθόδου, των βοηθητικών εγκαταστάσεων και των πάσης φ ύσεως ικριωμάτων (πλην των μελετών που αφ ορούν στις μεθόδους προβολοδόμησης, προώθησης και προωθουμένων αυτοφ ερομένων δοκών), - η δαπάνη δειγματοληψ ιών, ελέγχων, δοκιμών και μετρήσεων, - οι δαπάνες δημιουργίας ανοιγμάτων στα ικριώματα κατά τη σκυροδέτηση φ ορέα γεφ υρών διαστάσεων 4,50 x 10,00 m ανά κλάδο για τη διέλευση της κυκλοφ ορίας - η πρόσδοση στο χρησιμοποιούμενο σκυρόδεμα, εκτός από τη θλιπτική αντοχή, χαρακτηριστικών που εξασφ αλίζουν τον προβλεπόμενο από την μελέτη τύπο του επιφ ανειακού τελειώματος, βάσει του οποίου θα γίνεται η αποδοχή ή η απόρριψ η της κατασκευής, που εκτελέσθηκε (προσαρμογή κοκκομετρικής διαβάθμισης αδρανών, προσθήκη καταλλήλων προσμίκτων κλπ). Η επιμέτρηση του σκυροδέματος θα γίνεται για κάθε κατηγορία κατασκευών σε πραγματικούς όγκους, σύμφ ωνα με τη μελέτη, μη αφ αιρουμένων των οπλισμών, των σωλήνων προεντάσεως (σε περίπτωση προεντεταμένου σκυροδέματος) ή των κενών διέλευσης αγωγών, των γραμμικών σκοτιών διατομής μέχρι 10 cm2 και των επιφ ανειακών εσοχών βάθους μέχρι 5 cm, αφ αιρουμένων όμως των κενών που διαμορφ ώνονται με σκοπό τη μείωση του όγκου του σκυροδέματος. Η επιμέτρηση του σκυροδέματος που διαστρώνεται χωρίς τη χρήση ξυλοτύπων, θα γίνεται με βάση τις διαστάσεις των σχεδίων της μελέτης, χωρίς να επιμετράται ο τυχόν επιπλέον όγκος που διαστρώθηκε λόγω έλλειψ ης ξυλοτύπων. Όπου στα άρθρα του σκυροδέματος αναφ έρεται το ύψ ος από το έδαφ ος, νοείται το ύψ ος του κάτω πέλματος του φ ορέα από τη φ υσική επιφ άνεια του εδάφ ους και όχι την τυχόν διαμορφ ούμενη μετά από εκσκαφ ή. Οι τιμές των κατασκευών από σκυρόδεμα του παρόντος Τιμολογίου είναι γενικής εφ αρμογής και δεν εξαρτώνται από το μέγεθος αυτών, την ολοκλήρωσή τους σε μία ή περισσότερες φ άσεις (τμηματική εκτέλεση) ή τυχόν τοπικούς περιορισμούς και δυσχέρειες (εξασφ άλιση της κυκλοφ ορίας κατά την διάρκεια της κατασκευής, στενότητα χώρου, προστασία γειτονικών κατασκευών, δυσχέρειες προσέγγισης του σκυροδέματος, σκυροδέτηση υπό ακραίες καιρικές συνθήκες κλπ). Οι εργασίες θα εκτελούνται σύμφ ωνα με τις ακόλουθες ΕΤΕΠ, στο μέτρο που εκάστη αφ ορά τον κάθε τύπο κατασκευής: : Παραγωγή και μεταφ ορά σκυροδέματος : Διάστρωση και συμπύκνωση σκυροδέματος : Συντήρηση σκυροδέματος : Εργοταξιακά συγκροτήματα παραγωγής σκυροδέματος : Δονητική συμπύκνωση σκυροδέματος : Σκυροδετήσεις ογκωδών κατασκευών : Ικριώματα : Καλούπια κατασκευών από σκυρόδεμα (τύποι) : Διαμόρφ ωση τελικών επιφ ανειών σε έγχυτο σκυρόδεμα χωρίς χρήση επιχρισμάτων Τιμή ανά κυβικό μέτρο έτοιμης κατασκευής από σκυρόδεμα Κυβικά μέτρα Σελί δα 10 Ευρώ : Ενενήντα τέσσερα και Είκοσι λεπτά 94, ΥΔΡ ΝΕΤ Α ~ Μεταλλικές Εσχάρες υδροσυλλογής, από ελατό χυτοσίδηρο~ Εσχάρες υδροσυλλογής, από ελατό χυτοσίδηρο (χυτοσίδηρος σφ αιροειδούς γραφ ίτη, ductile iron), της προβλεπόμενης από την μελέτη φ έρουσας ικανότητας D κατά ΕΛΟΤ ΕΝ 124, σύμφ ωνα με την ΕΤΕΠ "Εσχάρες υδροσυλλογής από ελατό χυτοσίδηρο". (Κωδικός Αναθεώρησης ΥΔΡ 6752) Μεταλλικές εσχάρες υδροσυλλογής, με το αντίστοιχο πλαίσιο έδρασης, πλήρως τοποθετημένες, σύμφ ωνα με τα σχέδια λεπτομερειών της μελέτης. Περιλαμβάνεται η προμήθεια και μεταφ ορά επί τόπου της εσχάρας και του πλαισίου έδρασης αυτής, η ακριβής ρύθμιση της στάθμης και επίκλισης της εσχάρας με χρήση στερεών υποθεμάτων και ο εγκιβωτισμός του πλαισίου έδρασης με τσιμεντοκονία, μη συρρικνούμενο κονίαμα ή εποξειδικά κονιάματα. Το παρόν άρθρο έχει εφ αρμογή, τόσο επί νέων όσο και επί υφ ιασταμένων κατασκευών (αντικατάσταση εσχαρών). Επιμέτρηση για τις μεν τυποποιημένες εσχάρες βιομηχανικής προέλευσης με βάση τους πίνακες βαρών του κατασκευαστή, για τις δε ηλεκτροσυγκολλητές εσχάρες νε βάση αναλυτικούς υπολογισμούς των ράβδων και λοιπών διατομών μορφ οχάλυβα που χρησιμοποιούνται για την κατασκευή τους. Σε καμμία περίπτωση δεν γίνεται αποδεκτή επιμέτρηση με ζύγιση.

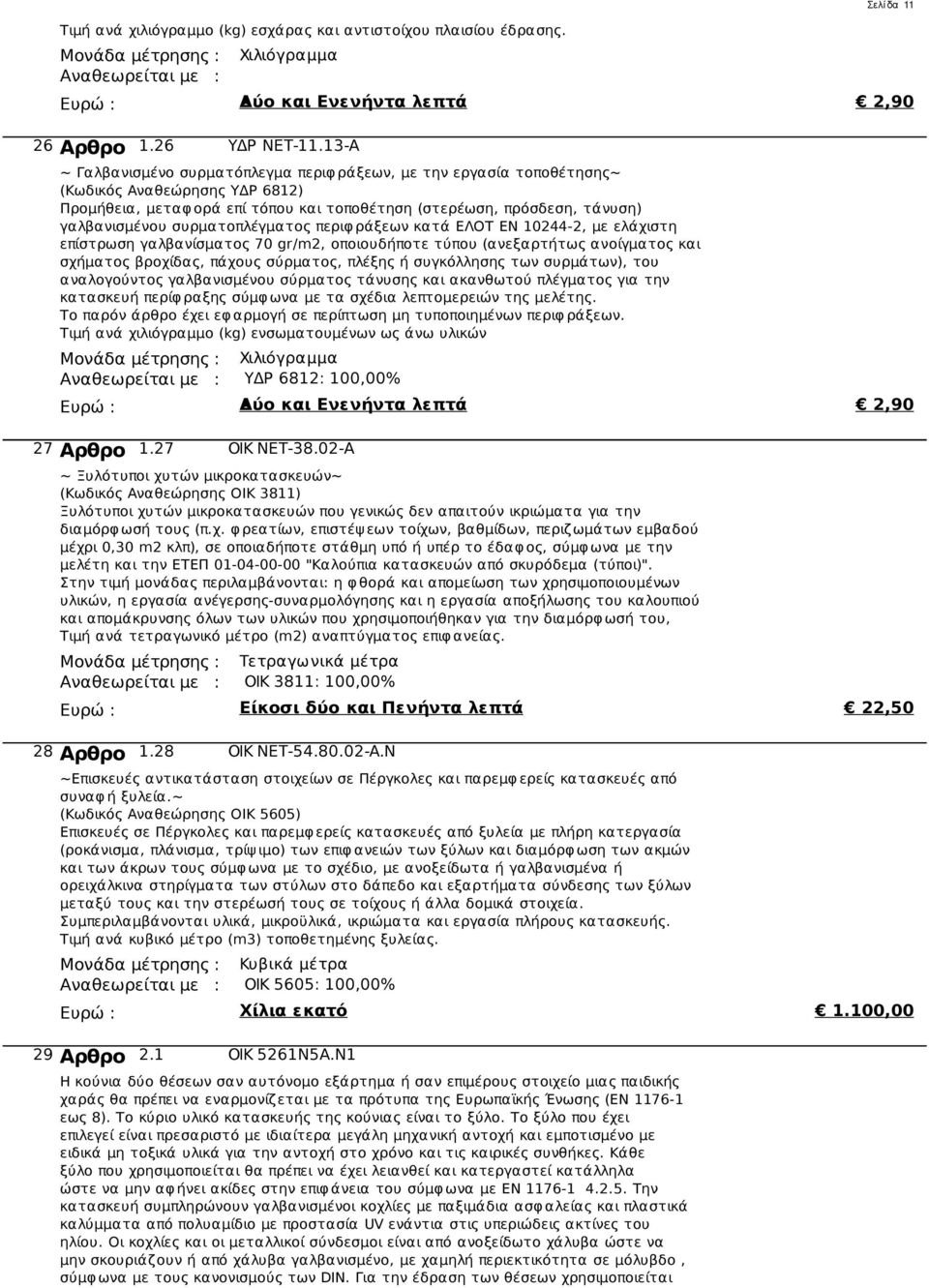

11 Τιμή ανά χιλιόγραμμο (kg) εσχάρας και αντιστοίχου πλαισίου έδρασης. Χιλιόγραμμα Σελί δα 11 Ευρώ : Δύο και Ενενήντα λεπτά 2, ΥΔΡ ΝΕΤ Α ~ Γαλβανισμένο συρματόπλεγμα περιφ ράξεων, με την εργασία τοποθέτησης~ (Κωδικός Αναθεώρησης ΥΔΡ 6812) Προμήθεια, μεταφ ορά επί τόπου και τοποθέτηση (στερέωση, πρόσδεση, τάνυση) γαλβανισμένου συρματοπλέγματος περιφ ράξεων κατά ΕΛΟΤ ΕΝ , με ελάχιστη επίστρωση γαλβανίσματος 70 gr/m2, οποιουδήποτε τύπου (ανεξαρτήτως ανοίγματος και σχήματος βροχίδας, πάχους σύρματος, πλέξης ή συγκόλλησης των συρμάτων), του αναλογούντος γαλβανισμένου σύρματος τάνυσης και ακανθωτού πλέγματος για την κατασκευή περίφ ραξης σύμφ ωνα με τα σχέδια λεπτομερειών της μελέτης. Το παρόν άρθρο έχει εφ αρμογή σε περίπτωση μη τυποποιημένων περιφ ράξεων. Τιμή ανά χιλιόγραμμο (kg) ενσωματουμένων ως άνω υλικών Χιλιόγραμμα ΥΔΡ 6812: 100,00% Ευρώ : Δύο και Ενενήντα λεπτά 2, ΟΙΚ ΝΕΤ Α ~ Ξυλότυποι χυτών μικροκατασκευών~ (Κωδικός Αναθεώρησης ΟΙΚ 3811) Ξυλότυποι χυτών μικροκατασκευών που γενικώς δεν απαιτούν ικριώματα για την διαμόρφ ωσή τους (π.χ. φ ρεατίων, επιστέψ εων τοίχων, βαθμίδων, περιζωμάτων εμβαδού μέχρι 0,30 m2 κλπ), σε οποιαδήποτε στάθμη υπό ή υπέρ το έδαφ ος, σύμφ ωνα με την μελέτη και την ΕΤΕΠ "Καλούπια κατασκευών από σκυρόδεμα (τύποι)". Στην τιμή μονάδας περιλαμβάνονται: η φ θορά και απομείωση των χρησιμοποιουμένων υλικών, η εργασία ανέγερσης-συναρμολόγησης και η εργασία αποξήλωσης του καλουπιού και απομάκρυνσης όλων των υλικών που χρησιμοποιήθηκαν για την διαμόρφ ωσή του, Τιμή ανά τετραγωνικό μέτρο (m2) αναπτύγματος επιφ ανείας. Τετραγωνικά μέτρα ΟΙΚ 3811: 100,00% Ευρώ : Είκοσι δύο και Πενήντα λεπτά 22, ΟΙΚ ΝΕΤ Α.Ν ~Επισκευές αντικατάσταση στοιχείων σε Πέργκολες και παρεμφ ερείς κατασκευές από συναφ ή ξυλεία.~ (Κωδικός Αναθεώρησης ΟΙΚ 5605) Επισκευές σε Πέργκολες και παρεμφ ερείς κατασκευές από ξυλεία με πλήρη κατεργασία (ροκάνισμα, πλάνισμα, τρίψ ιμο) των επιφ ανειών των ξύλων και διαμόρφ ωση των ακμών και των άκρων τους σύμφ ωνα με το σχέδιο, με ανοξείδωτα ή γαλβανισμένα ή ορειχάλκινα στηρίγματα των στύλων στο δάπεδο και εξαρτήματα σύνδεσης των ξύλων μεταξύ τους και την στερέωσή τους σε τοίχους ή άλλα δομικά στοιχεία. Συμπεριλαμβάνονται υλικά, μικροϋλικά, ικριώματα και εργασία πλήρους κατασκευής. Τιμή ανά κυβικό μέτρο (m3) τοποθετημένης ξυλείας. Κυβικά μέτρα ΟΙΚ 5605: 100,00% Ευρώ : Χίλια εκατό 1.100, ΟΙΚ 5261Ν5Α.Ν1 Η κούνια δύο θέσεων σαν αυτόνομο εξάρτημα ή σαν επιμέρους στοιχείο μιας παιδικής χαράς θα πρέπει να εναρμονίζεται με τα πρότυπα της Ευρωπαϊκής Ένωσης (ΕΝ εως 8). Το κύριο υλικό κατασκευής της κούνιας είναι το ξύλο. Το ξύλο που έχει επιλεγεί είναι πρεσαριστό με ιδιαίτερα μεγάλη μηχανική αντοχή και εμποτισμένο με ειδικά μη τοξικά υλικά για την αντοχή στο χρόνο και τις καιρικές συνθήκες. Κάθε ξύλο που χρησιμοποιείται θα πρέπει να έχει λειανθεί και κατεργαστεί κατάλληλα ώστε να μην αφ ήνει ακίδες στην επιφ άνεια του σύμφ ωνα με ΕΝ Την κατασκευή συμπληρώνουν γαλβανισμένοι κοχλίες με παξιμάδια ασφ αλείας και πλαστικά καλύμματα από πολυαμίδιο με προστασία UV ενάντια στις υπεριώδεις ακτίνες του ηλίου. Οι κοχλίες και οι μεταλλικοί σύνδεσμοι είναι από ανοξείδωτο χάλυβα ώστε να μην σκουριάζουν ή από χάλυβα γαλβανισμένο, με χαμηλή περιεκτικότητα σε μόλυβδο, σύμφ ωνα με τους κανονισμούς των DIN. Για την έδραση των θέσεων χρησιμοποιείται

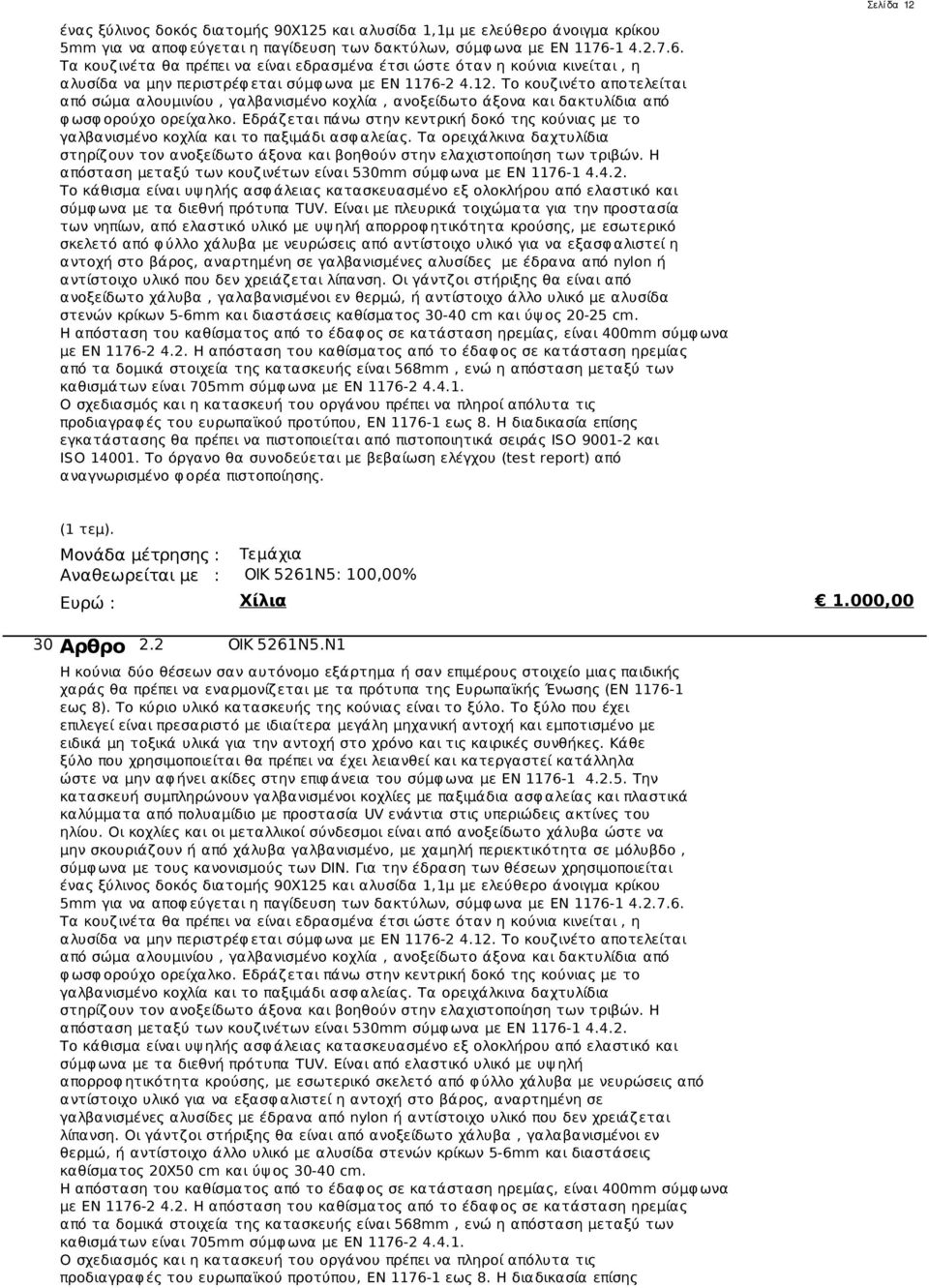

12 Σελί δα 12 ένας ξύλινος δοκός διατομής 90Χ125 και αλυσίδα 1,1μ με ελεύθερο άνοιγμα κρίκου 5mm για να αποφ εύγεται η παγίδευση των δακτύλων, σύμφ ωνα με ΕΝ Τα κουζινέτα θα πρέπει να είναι εδρασμένα έτσι ώστε όταν η κούνια κινείται, η αλυσίδα να μην περιστρέφ εται σύμφ ωνα με ΕΝ Το κουζινέτο αποτελείται από σώμα αλουμινίου, γαλβανισμένο κοχλία, ανοξείδωτο άξονα και δακτυλίδια από φ ωσφ ορούχο ορείχαλκο. Εδράζεται πάνω στην κεντρική δοκό της κούνιας με το γαλβανισμένο κοχλία και το παξιμάδι ασφ αλείας. Τα ορειχάλκινα δαχτυλίδια στηρίζουν τον ανοξείδωτο άξονα και βοηθούν στην ελαχιστοποίηση των τριβών. Η απόσταση μεταξύ των κουζινέτων είναι 530mm σύμφ ωνα με ΕΝ Το κάθισμα είναι υψ ηλής ασφ άλειας κατασκευασμένο εξ ολοκλήρου από ελαστικό και σύμφ ωνα με τα διεθνή πρότυπα TUV. Είναι με πλευρικά τοιχώματα για την προστασία των νηπίων, από ελαστικό υλικό με υψ ηλή απορροφ ητικότητα κρούσης, με εσωτερικό σκελετό από φ ύλλο χάλυβα με νευρώσεις από αντίστοιχο υλικό για να εξασφ αλιστεί η αντοχή στο βάρος, αναρτημένη σε γαλβανισμένες αλυσίδες με έδρανα από nylon ή αντίστοιχο υλικό που δεν χρειάζεται λίπανση. Οι γάντζοι στήριξης θα είναι από ανοξείδωτο χάλυβα, γαλαβανισμένοι εν θερμώ, ή αντίστοιχο άλλο υλικό με αλυσίδα στενών κρίκων 5-6mm και διαστάσεις καθίσματος cm και ύψ ος cm. Η απόσταση του καθίσματος από το έδαφ ος σε κατάσταση ηρεμίας, είναι 400mm σύμφ ωνα με ΕΝ Η απόσταση του καθίσματος από το έδαφ ος σε κατάσταση ηρεμίας από τα δομικά στοιχεία της κατασκευής είναι 568mm, ενώ η απόσταση μεταξύ των καθισμάτων είναι 705mm σύμφ ωνα με ΕΝ Ο σχεδιασμός και η κατασκευή του οργάνου πρέπει να πληροί απόλυτα τις προδιαγραφ ές του ευρωπαϊκού προτύπου, ΕΝ εως 8. Η διαδικασία επίσης εγκατάστασης θα πρέπει να πιστοποιείται από πιστοποιητικά σειράς ISO και ISO Το όργανο θα συνοδεύεται με βεβαίωση ελέγχου (test report) από αναγνωρισμένο φ ορέα πιστοποίησης. 30 (1 τεμ). Τεμάχια ΟΙΚ 5261Ν5: 100,00% Ευρώ : Χίλια 1.000, ΟΙΚ 5261Ν5.Ν1 Η κούνια δύο θέσεων σαν αυτόνομο εξάρτημα ή σαν επιμέρους στοιχείο μιας παιδικής χαράς θα πρέπει να εναρμονίζεται με τα πρότυπα της Ευρωπαϊκής Ένωσης (ΕΝ εως 8). Το κύριο υλικό κατασκευής της κούνιας είναι το ξύλο. Το ξύλο που έχει επιλεγεί είναι πρεσαριστό με ιδιαίτερα μεγάλη μηχανική αντοχή και εμποτισμένο με ειδικά μη τοξικά υλικά για την αντοχή στο χρόνο και τις καιρικές συνθήκες. Κάθε ξύλο που χρησιμοποιείται θα πρέπει να έχει λειανθεί και κατεργαστεί κατάλληλα ώστε να μην αφ ήνει ακίδες στην επιφ άνεια του σύμφ ωνα με ΕΝ Την κατασκευή συμπληρώνουν γαλβανισμένοι κοχλίες με παξιμάδια ασφ αλείας και πλαστικά καλύμματα από πολυαμίδιο με προστασία UV ενάντια στις υπεριώδεις ακτίνες του ηλίου. Οι κοχλίες και οι μεταλλικοί σύνδεσμοι είναι από ανοξείδωτο χάλυβα ώστε να μην σκουριάζουν ή από χάλυβα γαλβανισμένο, με χαμηλή περιεκτικότητα σε μόλυβδο, σύμφ ωνα με τους κανονισμούς των DIN. Για την έδραση των θέσεων χρησιμοποιείται ένας ξύλινος δοκός διατομής 90Χ125 και αλυσίδα 1,1μ με ελεύθερο άνοιγμα κρίκου 5mm για να αποφ εύγεται η παγίδευση των δακτύλων, σύμφ ωνα με ΕΝ Τα κουζινέτα θα πρέπει να είναι εδρασμένα έτσι ώστε όταν η κούνια κινείται, η αλυσίδα να μην περιστρέφ εται σύμφ ωνα με ΕΝ Το κουζινέτο αποτελείται από σώμα αλουμινίου, γαλβανισμένο κοχλία, ανοξείδωτο άξονα και δακτυλίδια από φ ωσφ ορούχο ορείχαλκο. Εδράζεται πάνω στην κεντρική δοκό της κούνιας με το γαλβανισμένο κοχλία και το παξιμάδι ασφ αλείας. Τα ορειχάλκινα δαχτυλίδια στηρίζουν τον ανοξείδωτο άξονα και βοηθούν στην ελαχιστοποίηση των τριβών. Η απόσταση μεταξύ των κουζινέτων είναι 530mm σύμφ ωνα με ΕΝ Το κάθισμα είναι υψ ηλής ασφ άλειας κατασκευασμένο εξ ολοκλήρου από ελαστικό και σύμφ ωνα με τα διεθνή πρότυπα TUV. Είναι από ελαστικό υλικό με υψ ηλή απορροφ ητικότητα κρούσης, με εσωτερικό σκελετό από φ ύλλο χάλυβα με νευρώσεις από αντίστοιχο υλικό για να εξασφ αλιστεί η αντοχή στο βάρος, αναρτημένη σε γαλβανισμένες αλυσίδες με έδρανα από nylon ή αντίστοιχο υλικό που δεν χρειάζεται λίπανση. Οι γάντζοι στήριξης θα είναι από ανοξείδωτο χάλυβα, γαλαβανισμένοι εν θερμώ, ή αντίστοιχο άλλο υλικό με αλυσίδα στενών κρίκων 5-6mm και διαστάσεις καθίσματος 20Χ50 cm και ύψ ος cm. Η απόσταση του καθίσματος από το έδαφ ος σε κατάσταση ηρεμίας, είναι 400mm σύμφ ωνα με ΕΝ Η απόσταση του καθίσματος από το έδαφ ος σε κατάσταση ηρεμίας από τα δομικά στοιχεία της κατασκευής είναι 568mm, ενώ η απόσταση μεταξύ των καθισμάτων είναι 705mm σύμφ ωνα με ΕΝ Ο σχεδιασμός και η κατασκευή του οργάνου πρέπει να πληροί απόλυτα τις προδιαγραφ ές του ευρωπαϊκού προτύπου, ΕΝ εως 8. Η διαδικασία επίσης

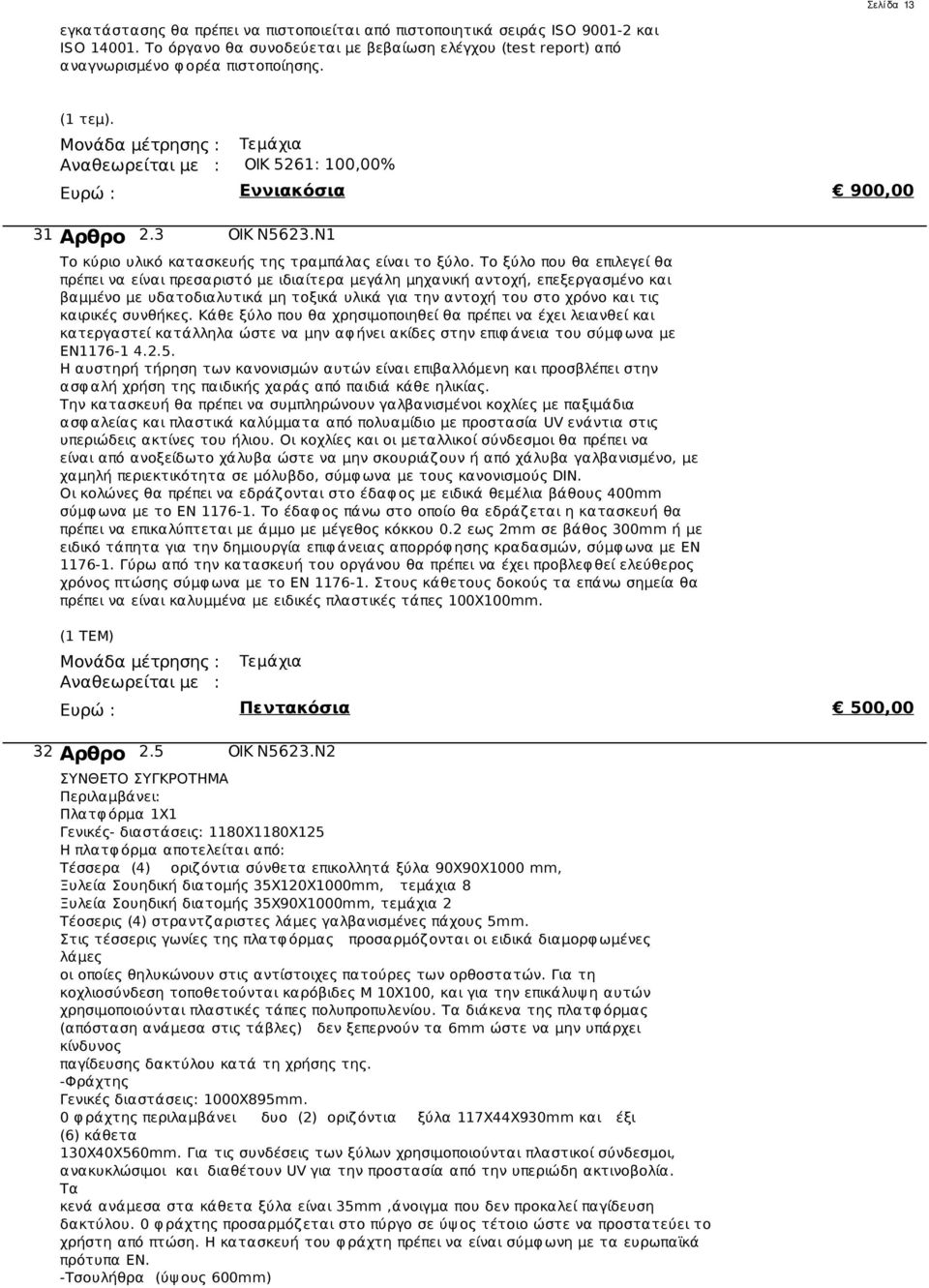

13 Σελί δα 13 εγκατάστασης θα πρέπει να πιστοποιείται από πιστοποιητικά σειράς ISO και ISO Το όργανο θα συνοδεύεται με βεβαίωση ελέγχου (test report) από αναγνωρισμένο φ ορέα πιστοποίησης (1 τεμ). Τεμάχια ΟΙΚ 5261: 100,00% Ευρώ : Εννιακόσια 900, ΟΙΚ Ν5623.Ν1 Το κύριο υλικό κατασκευής της τραμπάλας είναι το ξύλο. Το ξύλο που θα επιλεγεί θα πρέπει να είναι πρεσαριστό με ιδιαίτερα μεγάλη μηχανική αντοχή, επεξεργασμένο και βαμμένο με υδατοδιαλυτικά μη τοξικά υλικά για την αντοχή του στο χρόνο και τις καιρικές συνθήκες. Κάθε ξύλο που θα χρησιμοποιηθεί θα πρέπει να έχει λειανθεί και κατεργαστεί κατάλληλα ώστε να μην αφ ήνει ακίδες στην επιφ άνεια του σύμφ ωνα με ΕΝ Η αυστηρή τήρηση των κανονισμών αυτών είναι επιβαλλόμενη και προσβλέπει στην ασφ αλή χρήση της παιδικής χαράς από παιδιά κάθε ηλικίας. Την κατασκευή θα πρέπει να συμπληρώνουν γαλβανισμένοι κοχλίες με παξιμάδια ασφ αλείας και πλαστικά καλύμματα από πολυαμίδιο με προστασία UV ενάντια στις υπεριώδεις ακτίνες του ήλιου. Οι κοχλίες και οι μεταλλικοί σύνδεσμοι θα πρέπει να είναι από ανοξείδωτο χάλυβα ώστε να μην σκουριάζουν ή από χάλυβα γαλβανισμένο, με χαμηλή περιεκτικότητα σε μόλυβδο, σύμφ ωνα με τους κανονισμούς DIN. Οι κολώνες θα πρέπει να εδράζονται στο έδαφ ος με ειδικά θεμέλια βάθους 400mm σύμφ ωνα με το ΕΝ Το έδαφ ος πάνω στο οποίο θα εδράζεται η κατασκευή θα πρέπει να επικαλύπτεται με άμμο με μέγεθος κόκκου 0.2 εως 2mm σε βάθος 300mm ή με ειδικό τάπητα για την δημιουργία επιφ άνειας απορρόφ ησης κραδασμών, σύμφ ωνα με ΕΝ Γύρω από την κατασκευή του οργάνου θα πρέπει να έχει προβλεφ θεί ελεύθερος χρόνος πτώσης σύμφ ωνα με το ΕΝ Στους κάθετους δοκούς τα επάνω σημεία θα πρέπει να είναι καλυμμένα με ειδικές πλαστικές τάπες 100Χ100mm. (1 ΤΕΜ) Τεμάχια Ευρώ : Πεντακόσια 500, ΟΙΚ Ν5623.Ν2 ΣΥΝΘΕΤΟ ΣΥΓΚΡΟΤΗΜΑ Περιλαμβάνει: Πλατφ όρμα 1X1 Γενικές- διαστάσεις: 1180X1180X125 Η πλατφ όρμα αποτελείται από: Τέσσερα (4) οριζόντια σύνθετα επικολλητά ξύλα 90X90X1000 mm, Ξυλεία Σουηδική διατομής 35X120X1000mm, τεμάχια 8 Ξυλεία Σουηδική διατομής 35X90X1000mm, τεμάχια 2 Τέοσερις (4) στραντζαριστες λάμες γαλβανισμένες πάχους 5mm. Στις τέσσερις γωνίες της πλατφ όρμας προσαρμόζονται οι ειδικά διαμορφ ωμένες λάμες οι οποίες θηλυκώνουν στις αντίστοιχες πατούρες των ορθοστατών. Για τη κοχλιοσύνδεση τοποθετούνται καρόβιδες Μ 10Χ100, και για την επικάλυψ η αυτών χρησιμοποιούνται πλαστικές τάπες πολυπροπυλενίου. Τα διάκενα της πλατφ όρμας (απόσταση ανάμεσα στις τάβλες) δεν ξεπερνούν τα 6mm ώστε να μην υπάρχει κίνδυνος παγίδευσης δακτύλου κατά τη χρήσης της. -Φράχτης Γενικές διαστάσεις: 1000X895mm. 0 φ ράχτης περιλαμβάνει δυο (2) οριζόντια ξύλα 117X44X930mm και έξι (6) κάθετα 130X40X560mm. Για τις συνδέσεις των ξύλων χρησιμοποιούνται πλαστικοί σύνδεσμοι, ανακυκλώσιμοι και διαθέτουν UV για την προστασία από την υπεριώδη ακτινοβολία. Τα κενά ανάμεσα στα κάθετα ξύλα είναι 35mm,άνοιγμα που δεν προκαλεί παγίδευση δακτύλου. 0 φ ράχτης προσαρμόζεται στο πύργο σε ύψ ος τέτοιο ώστε να προστατεύει το χρήστη από πτώση. Η κατασκευή του φ ράχτη πρέπει να είναι σύμφ ωνη με τα ευρωπαϊκά πρότυπα ΕΝ. -Τσουλήθρα (ύψ ους 600mm)

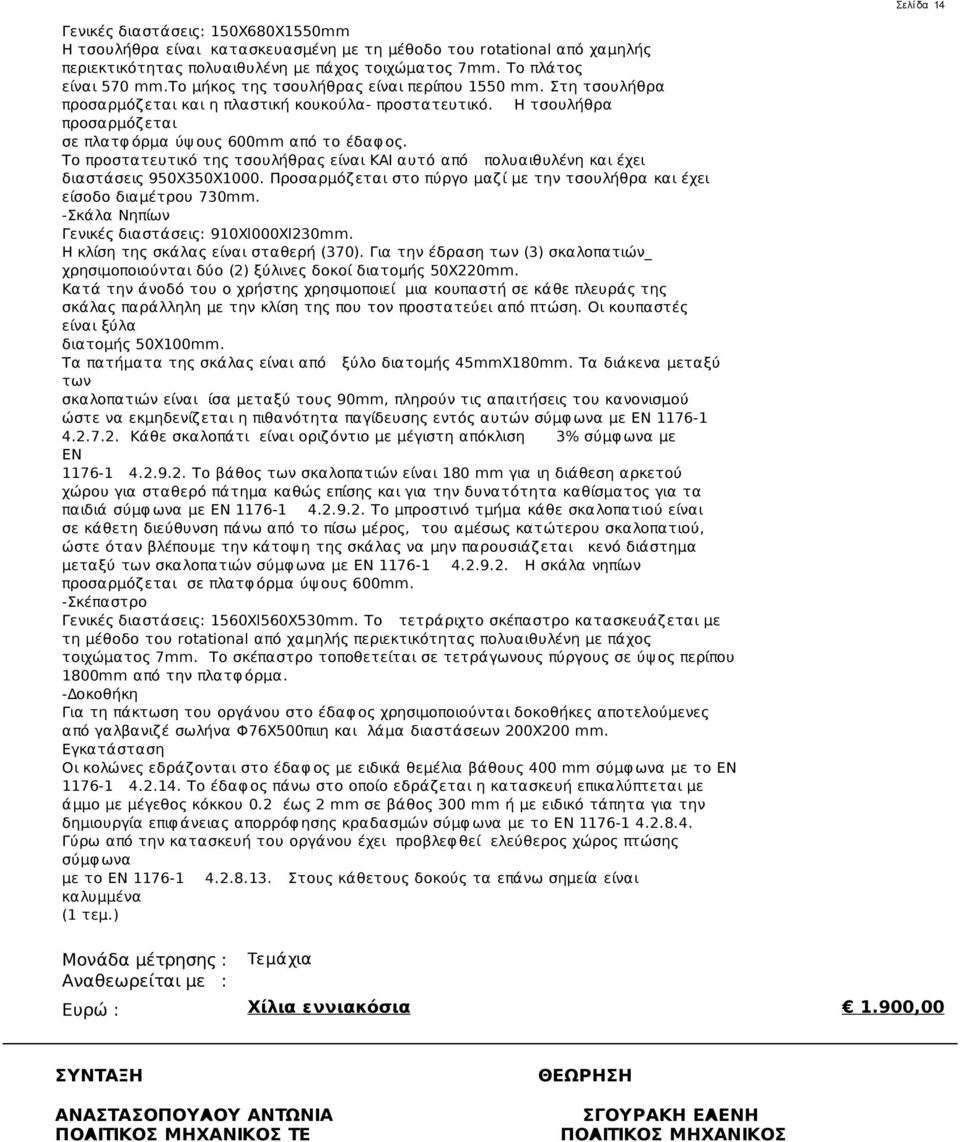

14 Σελί δα 14 Γενικές διαστάσεις: 150X680X1550mm Η τσουλήθρα είναι κατασκευασμένη με τη μέθοδο του rotational από χαμηλής περιεκτικότητας πολυαιθυλένη με πάχος τοιχώματος 7mm. Το πλάτος είναι 570 mm.το μήκος της τσουλήθρας είναι περίπου 1550 mm. Στη τσουλήθρα προσαρμόζεται και η πλαστική κουκούλα- προστατευτικό. Η τσουλήθρα προσαρμόζεται σε πλατφ όρμα ύψ ους 600mm από το έδαφ ος. Το προστατευτικό της τσουλήθρας είναι KAI αυτό από πολυαιθυλένη και έχει διαστάσεις 950X350X1000. Προσαρμόζεται στο πύργο μαζί με την τσουλήθρα και έχει είσοδο διαμέτρου 730mm. -Σκάλα Νηπίων Γενικές διαστάσεις: 910Xl000Xl230mm. Η κλίση της σκάλας είναι σταθερή (370). Για την έδραση των (3) σκαλοπατιών_ χρησιμοποιούνται δύο (2) ξύλινες δοκοί διατομής 50X220mm. Κατά την άνοδό του ο χρήστης χρησιμοποιεί μια κουπαστή σε κάθε πλευράς της σκάλας παράλληλη με την κλίση της που τον προστατεύει από πτώση. Οι κουπαστές είναι ξύλα διατομής 50X100mm. Τα πατήματα της σκάλας είναι από ξύλο διατομής 45mmX180mm. Τα διάκενα μεταξύ των σκαλοπατιών είναι ίσα μεταξύ τους 90mm, πληρούν τις απαιτήσεις του κανονισμού ώστε να εκμηδενίζεται η πιθανότητα παγίδευσης εντός αυτών σύμφ ωνα με ΕΝ Κάθε σκαλοπάτι είναι οριζόντιο με μέγιστη απόκλιση 3% σύμφ ωνα με ΕΝ Το βάθος των σκαλοπατιών είναι 180 mm για ιη διάθεση αρκετού χώρου για σταθερό πάτημα καθώς επίσης και για την δυνατότητα καθίσματος για τα παιδιά σύμφ ωνα με ΕΝ Το μπροστινό τμήμα κάθε σκαλοπατιού είναι σε κάθετη διεύθυνση πάνω από το πίσω μέρος, του αμέσως κατώτερου σκαλοπατιού, ώστε όταν βλέπουμε την κάτοψ η της σκάλας να μην παρουσιάζεται κενό διάστημα μεταξύ των σκαλοπατιών σύμφ ωνα με ΕΝ Η σκάλα νηπίων προσαρμόζεται σε πλατφ όρμα ύψ ους 600mm. -Σκέπαστρο Γενικές διαστάσεις: 1560Xl560X530mm. Το τετράριχτο σκέπαστρο κατασκευάζεται με τη μέθοδο του rotational από χαμηλής περιεκτικότητας πολυαιθυλένη με πάχος τοιχώματος 7mm. Το σκέπαστρο τοποθετείται σε τετράγωνους πύργους σε ύψ ος περίπου 1800mm από την πλατφ όρμα. -Δοκοθήκη Για τη πάκτωση του οργάνου στο έδαφ ος χρησιμοποιούνται δοκοθήκες αποτελούμενες από γαλβανιζέ σωλήνα Φ76Χ500πιιη και λάμα διαστάσεων 200X200 mm. Εγκατάσταση Οι κολώνες εδράζονται στο έδαφ ος με ειδικά θεμέλια βάθους 400 mm σύμφ ωνα με το ΕΝ Το έδαφ ος πάνω στο οποίο εδράζεται η κατασκευή επικαλύπτεται με άμμο με μέγεθος κόκκου 0.2 έως 2 mm σε βάθος 300 mm ή με ειδικό τάπητα για την δημιουργία επιφ άνειας απορρόφ ησης κραδασμών σύμφ ωνα με το ΕΝ Γύρω από την κατασκευή του οργάνου έχει προβλεφ θεί ελεύθερος χώρος πτώσης σύμφ ωνα με το ΕΝ Στους κάθετους δοκούς τα επάνω σημεία είναι καλυμμένα (1 τεμ.) Τεμάχια Ευρώ : Χίλια εννιακόσια 1.900,00 ΣΥΝΤΑΞΗ ΑΝΑΣΤΑΣΟΠΟΥΛΟΥ ΑΝΤΩΝΙΑ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ ΤΕ ΘΕΩΡΗΣΗ ΣΓΟΥΡΑΚΗ ΕΛΕΝΗ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ
