1 Aθήνα, Μορφότυπο PDF 1 Λέξεις κλειδιά: Χαρτογραφία, PDF, Γεωγραφικά Συστήματα Πληροφοριών Περίληψη Παραδοσιακά, η μετάδοση της γεωχωρικής πληροφορίας σε χρήστες που δεν διαθέτουν γνώσεις Γεωγραφικών Συστημάτων Πληροφοριών (GIS) αποτελεί ένα δύσκολο και πολύπλοκο εγχείρημα. Ενώ η ανάγκη διάδοσής της είναι αναγνωρισμένη, εμπόδια αποτελούν το μεγάλο μέγεθος αρχείων, η ανυπαρξία κατάλληλου λογισμικού, η δυσκολία εκμάθησής του κτλ. H Γεωγραφική Υπηρεσία Στρατού (ΓΥΣ) στα πλαίσια της αποτελεσματικότερης υποστήριξης των Ενόπλων Δυνάμεων σε ψηφιακά γεωγραφικά προϊόντα, εκπόνησε πιλοτικό πρόγραμμα δημιουργίας ψηφιακού πολυεπίπεδου διανυσματικού - διαδραστικού χάρτη με γεωκωδικοποίηση σε μορφότυπο PDF, προς εκμετάλλευση βασικών πλεονεκτημάτων (μικρό μέγεθος, οικείο στο χρήστη, συγχώνευση πολλών ειδών πληροφορίας κ.ά.). Το υπόψη χαρτογραφικό προϊόν, δύναται να χρησιμοποιηθεί από οποιαδήποτε Δημόσια Υπηρεσία, ΟΤΑ και ιδιώτη, που δεν διαθέτει ειδικευμένα - εμπορικά λογισμικά Γεωγραφικών Συστημάτων Πληροφοριών (GIS) και έμπειρους χρήστες. Σκοπός της εργασίας είναι η προετοιμασία και εξέταση της αξιοποίησης γεωχωρικών δεδομένων, με τη διανομή τους μέσω PDF. Digital Multi-Layered Vector - Interactive Map, in PDF Format Keywords: Cartography, PDF, GIS Abstract Traditionally, the transmission of geospatial information to users who have no knowledge of Geographic Information Systems (GIS) is a difficult and complex undertaking. While the need to disseminate GI is obvious, obstacles are the large file size, the lack of appropriate software, usage training etc. In order to enhance the Armed Forces access to digital geographic products, the Hellenic Military Geographical Service (HMGS) developed a pilot program to create digital multi-layered vector - interactive map, in PDF format, so as to exploit key advantages (small size, familiarity to the user, merging several types of information, etc.). This product can be used by any public service, local government or anyone who does not have specialized - commercial GIS software (GIS) and GIS expertise. 1 Παρουσιάστηκε στο 12 ο Χαρτογραφικό Συνέδριο ΧΕΕΕ, Κοζάνη, Οκτ 2012

2 The aim of this work is the preparation and evaluation of the use of geospatial data, through their distribution in PDF format. 1. Εισαγωγή 1.1. Γενικά Η μελέτη του χώρου και των διαδικασιών-φαινομένων που εξελίσσονται σε αυτόν, βρίσκεται στο επίκεντρο του ενδιαφέροντος πολλών επιστημών. Τεχνικές, οικονομικές ακόμη και κοινωνικές επιστήμες θεωρούν τα χωρικά χαρακτηριστικά των φαινομένων που διαδραματίζονται στον χώρο πολύ σημαντικά, καθώς αναγνωρίζουν: αφενός την καθολικότητα του χώρου σε σχέση με την ανθρώπινη εμπειρία και αφετέρου το γεγονός, ότι η χωρική γνώση θεωρείται κεντρική για τη σκέψη και τις λειτουργίες μας στο φυσικό και κοινωνικό μας περιβάλλον. Επομένως, η πρόσβαση σε γεωχωρικά δεδομένα αποτελεί αναπόσπαστο στοιχείο στην ορθή λήψη αποφάσεων σε πολλές διαστάσεις του χώρου (τεχνική, οικονομική, κοινωνική, φυσική κτλ), καθιστώντας επιτακτική την διανομή της γεωχωρικής πληροφορίας με ευέλικτα εργαλεία που απευθύνονται και σε μη εξειδικευμένους χρήστες. Μια τέτοια δυνατότητα υλοποιείται με το PDF με γεωαναφορά, με το οποίο επιτυγχάνεται αξιοποίηση της κατάλληλα προετοιμασμένης γεωχωρικής πληροφορίας από τους ειδικούς, προς τους απλούς χρήστες. Οι επαγγελματίες των GIS μπορούν να εξασφαλίζουν ελεγχόμενη πρόσβαση στην πληροφορία με τη χρήση του γνωστού σε όλους μορφότυπου PDF. Η συστηματική μελέτη της πληροφορίας και της γνώσης σχετικά με τη γεωγραφική πραγματικότητα, απαιτεί υποστήριξη από κατάλληλα λογισμικά για την συλλογή, ανάλυση και παρουσίαση της πληροφορίας, χαρακτηριστικά που προσφέρει ένα γεωγραφικό σύστημα πληροφοριών. Ωστόσο, οι χρήστες λογισμικών GIS ανέρχονται παγκοσμίως στο 1 εκατομμύριο περίπου. Δεδομένου του πληθυσμού της γης (6 δισεκατομμύρια), υπάρχουν άλλοι 5,999 δισεκατομμύρια άνθρωποι που δεν έχουν πρόσβαση ή δεν επιθυμούν GIS λογισμικά, οπότε απαιτείται η εύρεση μιας λύσης για την πρόσβαση αυτών στην γεωγραφική πληροφορία (Jones, 2006). Αντίθετα, οι χρήστες των αρχείων PDF ξεπερνούν τα 800 εκατομμύρρια. Το πρόβλημα αυτό είχε εντοπιστεί αρκετά νωρίς από μεγάλους οργανισμούς και συγκεκριμένα από την U.S. Army Corps of Engineers, η οποία ξεκίνησε το εγχείρημα προς υποστήριξη των Αμερικανικών ενόπλων δυνάμεων με δεδομένα της USGS και σήμερα διατίθενται από τον ιστότοπο της τελευταίας, ποικιλία γεωγραφικών δεδομένων σε Geopdf: Διανυσματικά και πλεγματικά δεδομένα, χαρτογραφικά δεδομένα πλοήγησης, αναλύσεις εικόνων, ιστορικές εικόνες, άτλαντες, υψομετρικά δεδομένα, σχέδια πόλεων κτλ, υποστηρίζονται σε μορφότυπο PDF με γεωαναφορά, ενώ παράλληλα έχουν αναπτυχθεί εργαλεία δημιουργίας τέτοιου είδους αρχείων, από επιχειρησιακές γεωβάσεις θεάτρων επιχειρήσεων. Η χρήση τέτοιου είδους αρχείων έχει επεκταθεί σε διάφορες εφαρμογές που απαιτούν διακίνηση και χρήση γεωγραφικής πληροφορίας για μελέτη, λήψη μέτρων και αποφάσεων ή απλά επίδειξη δυνατοτήτων γεωχωρικών προϊόντων, από ιδιωτικές εταιρίες και δημόσιους φορείς όπως: 2

3 Την υπό μελέτη πλατφόρμα της Geoeye (GeoEye s EyeQ Platform) για την παραγωγή και διακίνηση διαδραστικών γεωαναφερμένων δορυφορικών εικόνων σε αρχεία PDF Στο σεισμό με το τσουνάμι στην Ιαπωνία, όπου οι πληγέντες ιδιοκτήτες επιβεβαιώθηκαν με τη χρήση αρχείων GeoPDF για την καταγραφή, ενημέρωση και γνωστοποίηση της κατάστασης που διαμορφώθηκε μετά τις καταστροφές, με την δημιουργία χαρτογραφικών υποβάθρων κάνοντας χρήση κτηματολογικών διαγραμμάτων, εικόνων SAR και δορυφορικών εικόνων ενσωματωμένων σε ένα αρχείο PDF, Μετά την πυρηνική καταστροφή της Fukushima οριοθετώντας τις επικίνδυνες περιοχές σε αρχεία GeoPDF, τα οποία διακινήθηκαν τόσο για ενημέρωση όσο και για αποζημιώσεις πληγέντων Portable Document Format Το PDF (Portable Document Format) είναι μια μορφή αρχείου που χρησιμοποιείται για την ανάγνωση εγγράφων κατά τρόπο ανεξάρτητο από την εφαρμογή λογισμικού, υλικού και λειτουργικού συστήματος. Κάθε αρχείο PDF ενσωματώνει μια πλήρη περιγραφή μιας σταθερής διάταξης εγγράφου, συμπεριλαμβανομένου του κειμένου, γραμματοσειράς, γραφικών, και άλλων πληροφοριών, που απαιτούνται για την εμφάνισή του. Ενώ η Adobe Systems διέθεσε δωρεάν την προδιαγραφή PDF το 1993, εν τούτοις παρέμεινε μια αποκλειστική μορφή που ελεγχόταν από αυτή, μέχρι να απελευθερωθεί επίσημα ως ένα ανοιχτό πρότυπο το 2008, όπου και δημοσιεύτηκε από τον Διεθνή Οργανισμό Τυποποίησης (ISO ). Το Geospatial PDF αποτελεί μορφή εγγράφου PDF με συσχέτιση μιας περιοχής του με το φυσικό χώρο. Η δημιουργία αυτής της σχέσης προέρχεται από την διαδικασία της γεωαναφοράς, η οποία για την περίπτωση των γεωχωρικών PDF ακολουθεί την κωδικοποίηση ενός εκ των δύο τρόπων: α)κατά τις βέλτιστες πρακτικές του OGC (Open Geospatial Consortium) και β)σύμφωνα με τις προτεινόμενες γεωχωρικές επεκτάσεις της Adobe, κατά το πρότυπο ISO Στην εφαρμογή της γεωαναφοράς των αρχείων PDF ήταν πρωτοπόρος η εταιρία TerraGo Technologies με την ανάπτυξη του GeoPDF χάρτη της και των προϊόντων που παράγονται από εφαρμογές λογισμικού, που αναπτύχθηκε για το σκοπό αυτό. Τα προϊόντα GeoPDF διαθέτουν συνήθως προηγμένες λειτουργίες με δυνατότητες GIS, που υποστηρίζονται με την χρήση πρόσθετων (plug-ins) της TerraGO σε είτε Adobe reader, είτε σε κάποιο άλλο λογισμικό συνεργασίας. Το Geospatial PDF που ορίζεται από την Adobe, δεν θα πρέπει επομένως να συγχέεται με το GeoPDF, που ορίζεται και αποτελεί εμπορικό σήμα της TerraGo, που αν και είναι παρόμοια γενικά, δεν είναι ακριβώς το ίδιο και δεν δημιουργούνται με τον ίδιο τρόπο. Γενικά πάντως, δεν υπάρχουν περιορισμοί στην χρησιμοποίηση κάποιας από τις δυο μεθόδους γεωκωδικοποίησης, στην παραγωγή τέτοιου είδους προϊόντων. 3

4 4 2. Πλεονεκτήματα Χρήσης Συνοψίζοντας κάποια από τα πλεονεκτήματα της χρήσης ενός PDF αρχείου με γεωαναφορά για τη διακίνηση της χωρικής πληροφορίας, μπορούν να αναφερθούν τα εξής: α. Όλοι οι χρήστες γεωχωρικών χαρτογραφικών δεδομένων (μηχανικοί, χωροτάκτες, κτηματομεσίτες, στρατιωτικοί, επενδυτές, λοιποί επαγγελματίες, απλοί χρήστες κτλ), συνδέονται με την χρήση ενός κοινού τύπου αρχείου αποθήκευσης και διακίνησης της γεωγραφικής πληροφορίας. Η χρήση των χαρτογραφικών δεδομένων γίνεται πλέον στοχευμένα, εστιάζοντας στο έργο και την αποστολή του καθενός. β. Η γεωγραφική πληροφορία παρέχεται και εμφανίζεται κατά τέτοιο τρόπο ώστε να δίνεται στον χρήστη η δυνατότητα: Μεγέθυνσης χωρίς αλλοίωση της ευκρίνειας του χάρτη. Σύνθεσης χάρτη ειδικού σκοπού από επιλογή κατηγοριών γεωγραφικής πληροφορίας, αναλόγως των επαγγελματικών-επιχειρησιακών απαιτήσεων. διαστάσεις. Εκτύπωσης του χαρτογραφικού προϊόντος στις προεπιλεγμένες Σύνδεσης της γεωγραφικής πληροφορίας με επιπρόσθετη πληροφορία και περιγραφικά χαρακτηριστικά, ακόμη και σχόλια, σημειώσεις, συνημμένες φωτογραφίες και αρχεία, τα οποία μπορούν να αποκτήσουν χωρική αναφορά. Γεωγραφική αναζήτηση με τοπωνύμια, συντεταγμένες, περιγραφικές ιδιότητες. Επιπρόσθετα, χρήση εργαλείων snap, μέτρησης αποστάσεων, περιμέτρου, εμβαδού, αζιμουθίου, λήψης και μετασχηματισμού συντεταγμένων σε διάφορα συστήματα. Οι τυπικές αυτές δυνατότητες που προσφέρονται από έναν απλό Adobe reader, επεκτείνονται με την αγορά πρόσθετων εργαλείων. Λήψης της ορθότερης απόφασης, ως αποτέλεσμα αξιοποίησης των χωρικών δεδομένων σε σχετικά προβλήματα. γ. Διαχείριση και επεξεργασία του ψηφιακού χάρτη, από μη έμπειρο χρήστη, καθώς ο μορφότυπος (format) του αρχείου, στο οποίο έχει αποθηκευθεί η γεωγραφική πληροφορία, είναι οικείο στον τελικό χρήστη. Οι ιδιαίτερες δομές αποθήκευσης γεωγραφικής πληροφορίας (γεωβάσεις, μεταδεδομένα, πολλαπλά format διανυσματικών και ογκωδών ψηφιδωτών αρχείων) αποτελούν πλέον παρελθόν και αντικαθίστανται από ένα ευέλικτο PDF αρχείο χωρίς απαιτούμενες συνδέσεις σε δίκτυα ή συνδέσεις δεδομένων. Το τελικό αρχείο παραμένει εξαιρετικά μικρό σε μέγεθος, σε σχέση με τον όγκο δεδομένων που φέρει. δ. Το πρόγραμμα για το άνοιγμα του ψηφιακού χάρτη - αρχείου, διατίθεται ελεύθερα στο εμπόριο (Adobe reader), μειώνοντας σημαντικά το κόστος των γεωγραφικών εφαρμογών και αξιοποιώντας εργαλεία της Adobe, που οι περισσότεροι γνωρίζουν. Καταργείται άμεσα το τεχνολογικό φράγμα που διαχωρίζει ειδικούς και μη στα GIS στη διαχείριση της πληροφορίας. Δυνατότητες γεωγραφικής επεξεργασίας, εξακολουθούν να είναι εκμεταλλεύσιμες, ωσάν ένα GIS σύστημα, με τη χρήση των ελεύθερων εργαλείων για τις παραπάνω λειτουργίες (όπως παραπάνω: β(5)) ή μπορούν να επεκταθούν με την αγορά πρόσθετων που έχουν

5 αναπτυχθεί, π.χ. μπάρα της TerraGo, με δωρεάν και μη εργαλεία για GPS tracking, view to google, digitization κτλ. Οποιοσδήποτε viewer αρχείων PDF (π.χ. Foxit reader), μπορεί να υποστηρίξει το άνοιγμα τέτοιου είδους δεδομένων. ε. Υιοθετεί κανόνες ασφαλείας με ανταλλαγή αρχείου τύπου «κλειδιού» και χρήση κωδικού πρόσβασης για θέαση της πληροφορίας και αυθεντικοποίηση του χρήστη. στ. Το PDF σαν μια ευέλικτη μορφή διακίνησης γεωγραφικής πληροφορίας, διαδίδεται γρήγορα εξαιτίας της δυνατότητας ανάγνωσης του και συνεργασίας με όλες σχεδόν τις πλατφόρμες (Windows, Ios, Android-πολύ σύντομα- κτλ), που μπορεί να βρίσκονται σε οποιαδήποτε συσκευή (pda, smartphone, pc, κτλ) συνεργαζόμενο με το υλικό των συσκευών (GPS), εξασφαλίζοντας απεικόνιση της θέσης απευθείας επί του προϊόντος, καθιστώντας ανύπαρκτη πλέον την ανάγκη σύνδεσης σε κάποιο δίκτυο για παροχή γεωγραφικού υποβάθρου. Η μορφοποίηση της γεωγραφικής πληροφορίας (γραμματοσειρές, σύμβολα κτλ) είναι ανεξάρτητη από το λογισμικό και υλικό που διαθέτει η συσκευή ανάγνωσης. Αρκεί μόνο ένας δωρεάν pdf reader. ζ. Συμμορφώνεται με το ISO 32000, συγκαταλεγόμενο έτσι στα αναγνωρισμένα format με πλήρη τεκμηρίωση. Ένα παράδειγμα σύγκρισης για την ανάδειξη του μικρού μεγέθους αρχείου του GeoPDF, σε σχέση με άλλα format, παρουσιάζεται στον Πίνακα 1 που ακολουθεί, για έναν χάρτη TLM κλίμακας 1: Πίνακας 1. Αντιστοίχιση μεγέθους αρχείου με μορφότυπο, για τοπογραφικό χάρτη κλίμακας 1: Seoul (Topographic Line Map -TLM- του U.S. Army Corps of Engineers) 5 Format Size (MB) GeoTIFF (Uncompessed) 312 MrSID 10 JPEG 9.7 TIFF/ZIP 8.8 GeoPDF 5 3. Προετοιμασία Δεδομένων Εφαρμογής Η βασική επιχειρησιακή κλίμακα χαρτών της ΓΥΣ είναι η 1: Τα πρωτογενή δεδομένα για την κατασκευή ενός χάρτη προέρχονται από φωτογραμμετρική απόδοση αεροφωτογραφιών δορυφορικών εικόνων καθώς και από στοιχεία από άλλες υπηρεσίες σε συνδυασμό με εργασίες πεδίου. Οι προδιαγραφές σύνταξης και συμβολισμού των χαρτών αυτών προβλέπονται σαφώς σε Συμφωνίες Τυποποίησης του NATO (STANAG). Για τη χαρτογραφική σύνθεση και απόδοση του χάρτη χρησιμοποιείται κυρίως λογισμικό που ανήκει στις κατηγορίες CAD και επιτραπέζιας τυπογραφίας. Ακολουθώντας τις τεχνολογικές εξελίξεις στον τομέα της χαρτογραφίας, η ΓΥΣ έχει αναθεωρήσει την ισχύουσα γραμμή παραγωγής με τη χρησιμοποίηση σε

6 μεγαλύτερο βαθμό των γεωγραφικών συστημάτων πληροφοριών και συγκεκριμένα το ArcGIS σε συνδυασμό με την εξειδικευμένη επέκταση PLTS, καθώς και υιοθετώντας το πρότυπο VmapLevel2 για την καταγραφή δεδομένων. Οι νέες διαδικασίες ενσωματώνουν αρκετούς αυτοματισμούς και πλεονεκτούν των παλαιών ως προς την ταχύτητα, ακρίβεια και αποτελεσματικότερη υποστήριξη των Ενόπλων Δυνάμεων και των ιδιωτών της χώρας. Το προϊόν PDF με γεωγραφική αναφορά μπορεί να παραχθεί με χρήση λογισμικών προσανατολισμένων στο σκοπό αυτό. Κάποια από αυτά είναι και τα: Global mapper, QGis, ArcGis κτλ. Η υλοποίηση της παρούσας εργασίας πραγματοποιήθηκε με το τελευταίο από αυτά, καθώς υποστηρίζεται πλήρως η εξαγωγή της χαρτογραφικής σύνθεσης σε geospatial pdf με όλα τα επιθυμητά επίπεδα πληροφορίας, δυνατότητες και επιλογές χωρίς κανένα περιορισμό (διανυσματικά και ψηφιδωτά επίπεδα με συγκεκριμένη διάρθρωση, annotation, label, κάναβος, υπόμνημα, κτλ). Η εξαγωγή στο συγκεκριμένο μορφότυπο μπορεί να γίνει με την εγκατάσταση ειδικού πρόσθετου στο λογισμικό. 4. Εφαρμογή Για την πρακτική εφαρμογή επιλέχθηκε η σύνθεση του ΦΧ Κομοτηνή κλίμακας 1: Η χαρτοσύνθεση υλοποιήθηκε στο γεωγραφικό σύστημα πληροφοριών ArcGis v9.3, με εφαρμογή των κανόνων που ακολουθεί η ΓΥΣ στην παραγωγή γεωγραφικών υλικών και βάσει των χαρτογραφικών προδιαγραφών (γενίκευση, συμβολισμοί, ονοματολογία, χρώμα κτλ). Στη συνέχεια χρησιμοποιήθηκε Adobe Acrobat Pro έκδοσης 9, για την δημιουργία μιας σύνθεσης αρχείου PDF τύπου Portofolio, για συγχώνευση πολλαπλών αρχείων, όπως περιγράφεται παρακάτω. Η γεωγραφική πληροφορία που χρησιμοποιήθηκε αφορά τις ακόλουθες ενότητες: 4.1. Διανυσματικά επίπεδα Τα διανυσματικά επίπεδα που χρησιμοποιήθηκαν προέρχονται από διάφορες πηγές (μετρήσεις υπαίθρου, ψηφιοποίηση υπαρχόντων χαρτών κτλ) και περιλαμβάνουν: Πίνακας 2. Διανυσματικά επίπεδα που χρησιμοποιήθηκαν στη χαρτοσύνθεση ΠΟΛΙΤΙΚΑ ΑΕΡΟΔΡΟΜΙΑ ΣΙΔΗΡΟΔΡΟΜΙΚΟ ΔΙΚΤΥΟ ΟΔΙΚΟ ΔΙΚΤΥΟ 6 ΑΕΡΟΔΙΑΔΡΟΜΟΣ ΑΣΦΑΛΤΟΣΤΡΩΤΟΣ ΑΕΡΟΔΙΑΔΡΟΜΟΣ ΧΩΜΑΤΙΝΟΣ ΠΕΡΙΓΡΑΜΜΑ ΑΕΡΟΔΡΟΜΙΟΥ ΑΜΑΞΙΤΟΣ ΔΡΟΜΟΣ ΣΤΑΘΜΟΣ ΣΙΔΗΡΟΔΡΟΜΩΝ ΣΙΔΗΡΟΔΡΟΜΙΚΗ ΓΡΑΜΜΗ ΣΙΔΗΡΟΔΡΟΜΙΚΗ ΣΗΡΑΓΓΑ ΣΙΔΗΡΟΔΡΟΜΟΣ ΥΠΟ ΚΑΤΑΣΚΕΥΗ ΑΜΑΞΙΤΟΣ ΔΡΟΜΟΣ ΑΣΦΑΛΤΟΣΤΡΩΤΟΣ ΔΡΟΜΟΣ ΦΑΡΔΥΣ ΑΣΦΑΛΤΟΣΤΡΩΤΟΣ ΔΡΟΜΟΣ ΣΤΕΝΟΣ ΔΡΟΜΟΣ ΕΓΚΑΤΑΛΕΛΕΙΜΜΕΝΟΣ ΑΣΦΑΛΤΟΣΤΡΩΤΟΣ ΔΡΟΜΟΣ ΔΙΑΦΟΡΑ ΕΠΙΠΕΔΑ ΕΘΝΙΚΗ ΟΔΟΣ

7 7 ΚΑΡΟΠΟΙΗΤΟΣ ΔΡΟΜΟΣ ΥΔΡΟΛΟΓΙΚΟ ΔΙΚΤΥΟ ΕΚΚΛΗΣΙΕΣ ΝΕΚΡΟΤΑΦΕΙΑ - ΜΟΝΑΣΤΗΡΙΑ ΣΤΑΘΜΟΙ ΥΠΟΣΤΑΘΜΟΙ ΔΙΑΝΟΜΗΣ ΗΛΕΚΤΡΙΚΟΥ ΡΕΥΜΑΤΟΣ ΗΜΙΟΝΙΚΟΣ ΔΡΟΜΟΣ ΕΥΒΑΤΟΣ ΚΑΡΟΠΟΙΗΤΟΣ ΔΡΟΜΟΣ ΑΚΤΟΓΡΑΜΜΕΣ ΠΗΓΕΣ ΒΡΥΣΕΣ - ΠΗΓΑΔΙΑ ΡΥΜΟΤΟΜΙΕΣ ΛΙΜΝΕΣ ΕΛΙΚΟΔΡΟΜΙΑ - ΑΕΡΟΔΡΟΜΙΑ ΚΥΡΙΕΣ ΡΥΜΟΤΟΜΙΕΣ ΠΡΟΒΛΗΤΕΣ ΑΝΕΜΟΓΕΝΝΗΤΡΙΕΣ ΣΗΡΑΓΓΕΣ ΔΡΟΜΩΝ ΤΕΧΝΗΤΟΙ ΧΑΝΔΑΚΕΣ ΛΙΜΝΟΘΑΛΑΣΣΕΣ ΝΕΡΑ ΜΕ ΜΕΓΑΛΗ ΡΟΗ ΝΕΡΑ ΜΕ ΜΕΣΑΙΑ ΡΟΗ ΝΕΡΑ ΜΕ ΜΙΚΡΗ ΡΟΗ ΝΕΡΑ ΜΕ ΣΥΝΕΧΗ ΡΟΗ ΠΟΤΑΜΙΑ - ΔΙΩΡΥΓΕΣ ΠΥΛΩΝΕΣ ΥΨΗΛΗΣ ΤΑΣΗΣ ΚΑΤΟΙΚΗΜΕΝΟΙ ΤΟΠΟΙ ΜΕΤΑΛΛΕΙΑ ΚΕΡΑΙΕΣ-ΡΑΝΤΑΡ ΕΘΝΙΚΑ ΣΥΝΟΡΑ ΔΙΟΙΚΗΤΙΚΑ ΟΡΙΑ ΚΑΛΥΨΕΙΣ ΓΗΣ ΑΜΠΕΛΩΝΕΣ ΣΚΥΡΟΣΤΡΩΤΟΣ ΔΡΟΜΟΣ ΦΑΡΔΥΣ ΣΚΥΡΟΣΤΡΩΤΟΣ ΔΡΟΜΟΣ ΣΤΕΝΟΣ ΔΡΟΜΟΣ ΥΠΟ ΚΑΤΑΣΚΕΥΗ ΓΡΑΜΜΕΣ ΜΕΤΑΦΟΡΑΣ ΕΝΕΡΓΕΙΑΣ ΑΓΩΓΟΣ ΦΩΤΑΕΡΙΟΥ ΑΓΩΓΟΣ ΠΕΤΡΕΛΑΙΟΥ ΕΠΙΓΕΙΟΣ ΑΓΩΓΟΣ ΠΕΤΡΕΛΑΙΟΥ ΥΠΟΓΕΙΟΣ ΥΔΡΟΦΡΑΓΜΑΤΑ ΔΑΣΟΣ ΑΓΩΓΟΣ ΥΓΡΑΕΡΙΟΥ ΥΦΑΛΟΙ -ΣΚΟΠΕΛΟΙ -ΒΡΑΧΟΙ ΟΠΩΡΟΦΟΡΑ ΔΕΝΤΡΑ ΓΡΑΜΜΗ ΥΨΗΛΗΣ ΤΑΣΗΣ ΙΣΟΒΑΘΕΙΣ ΚΑΜΠΥΛΕΣ ΘΑΜΝΟΙ ΧΕΡΣΑ ΑΜΜΟΥΔΙΕΣ - ΒΡΑΧΙΑ ΕΛΗ - ΟΡΥΖΩΝΕΣ ΥΨΟΜΕΤΡΙΚΑ ΣΤΟΙΧΕΙΑ ΕΔΑΦΟΥΣ ΤΡΙΓΩΝΟΜΕΤΡΙΚΑ ΣΗΜΕΙΑ ΥΨΟΜΕΤΡΙΚΕΣ ΚΑΜΠΥΛΕΣ 4.2. Ψηφιδωτά αρχεία Ενδεικτικά, ενσωματώνεται η δυνατότητα εμφάνισης ως υποβάθρου των παρακάτω ψηφιδωτών επιπέδων: Ορθοεικόνα Ikonos έτους λήψης 2008, με υποβάθμιση της ανάλυσής της στα 3μ.

8 Σκίαση αναγλύφου, προερχόμενη από ψηφιακό μοντέλο εδάφους βήματος 5m. Χρωματική διαβάθμιση προσαρμοσμένης μπάρας. Ανάλυσης εδάφους, αναλόγως των απαιτήσεων και σύμφωνα με τις προδιαγραφές του προβλήματος. Σαν εφαρμογή παρατίθενται επίπεδα ελέγχου προσβασιμότητας οχημάτων και πεζοπόρων τμημάτων Επιπρόσθετα στοιχεία Στοιχεία της χαρτογραφικής σύνθεσης που προστέθηκαν στο τελικό προϊόν, αφορούν: Κάναβο συντεταγμένων. Υπόμνημα (αντιστοίχισης συμβόλων, πληροφορίες παραγωγής, διαγράμματος συνδέσμου ΦΧ). Τρισδιάστατο μοντέλο απεικόνισης της περιοχής, με υπέρθεση δορυφορικής εικόνας και ψηφιακού μοντέλου εδάφους. Δίνεται η δυνατότητα στον χρήστη να πλοηγηθεί ή να εκτελέσει υπέρπτηση, καθώς και να ενεργοποιήσει περιοχές θέασης οι οποίες έχουν επιλεγεί από πριν και να απεικονισθεί και ο επιπεδομετρικός χάρτης και το τρισδιάστατο μοντέλο στην ίδια περιοχή, με αποτέλεσμα να έχει εικόνα της περιοχής και σε δισδιάστατο και σε τρισδιάστατο σύστημα. Σύνθεση βασικών διανυσματικών επιπέδων, για την επίθεσή τους επί της εικόνας, υπό τύπο διαφανούς Περιγραφή προϊόντος Χαρακτηριστικά αρχείου pdf Το αρχείο που δημιουργήθηκε, για όλη την έκταση του ΦΧ, διαθέτει τα παρακάτω χαρακτηριστικά: α. Μορφότυπος (format): πρότυπη μορφή εγγράφου (pdf) της εταιρίας Adobe. β. Πρόγραμμα Θέασης και Χρήσης αρχείου: "Adobe Reader" γ. Περιοχή Κάλυψης: ΦΧ Κομοτηνή κλίμακας 1: δ. Κατηγορίες γεωγραφικής πληροφορίας: Τοπογραφική Ανάλυση εδάφους Ορθοφωτοχάρτης Τρισδιάστατο μοντέλο Στοιχεία υπομνήματος και κανάβου ε. Μέγεθος: 25MB 8

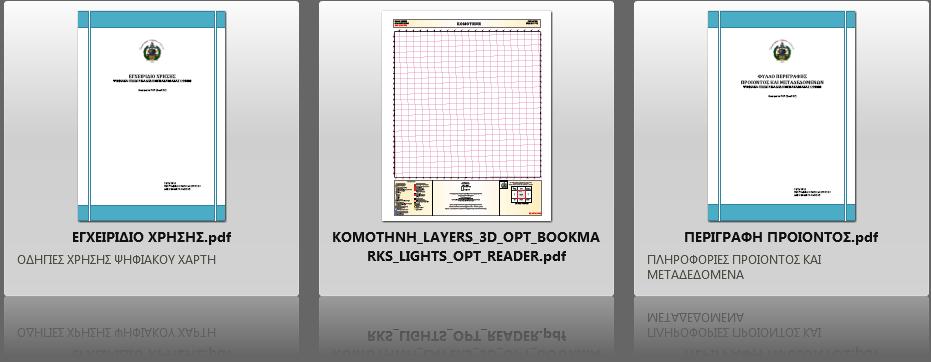

9 Ανάγνωση αρχείου Κατά το άνοιγμα του αρχείου και κατόπιν του μηνύματος υποδοχής, δίνεται η δυνατότητα ανάγνωσης ενός εκ των αρχείων pdf: "ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ", "ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ" και του κυρίως αρχείου του χάρτη. Τα επιπλέον αρχεία, αφορούν πληροφορίες και οδηγίες που συντάσσονται ως υποβοηθητικά στοιχεία και δεν είναι δεσμευτικά. Το σύνολο των αρχείων είναι οργανωμένα σε σύνθεση "portofolio" με εκμετάλλευση της αντίστοιχης δυνατότητας του λογισμικού, έχοντας την προοπτική εμπλουτισμού του με επιθυμητά στοιχεία τεκμηρίωσης και περιγραφής του προϊόντος. Εικόνα 1. Μήνυμα υποδοχής κατά το άνοιγμα του αρχείου Εικόνα 2. Επιλογή ανοίγματος αρχείου (οργάνωση σε Portofolio)

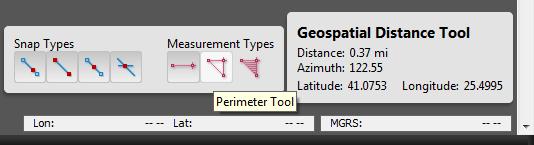

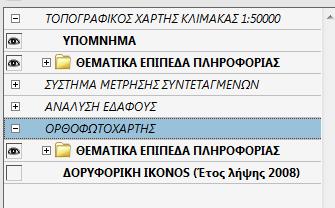

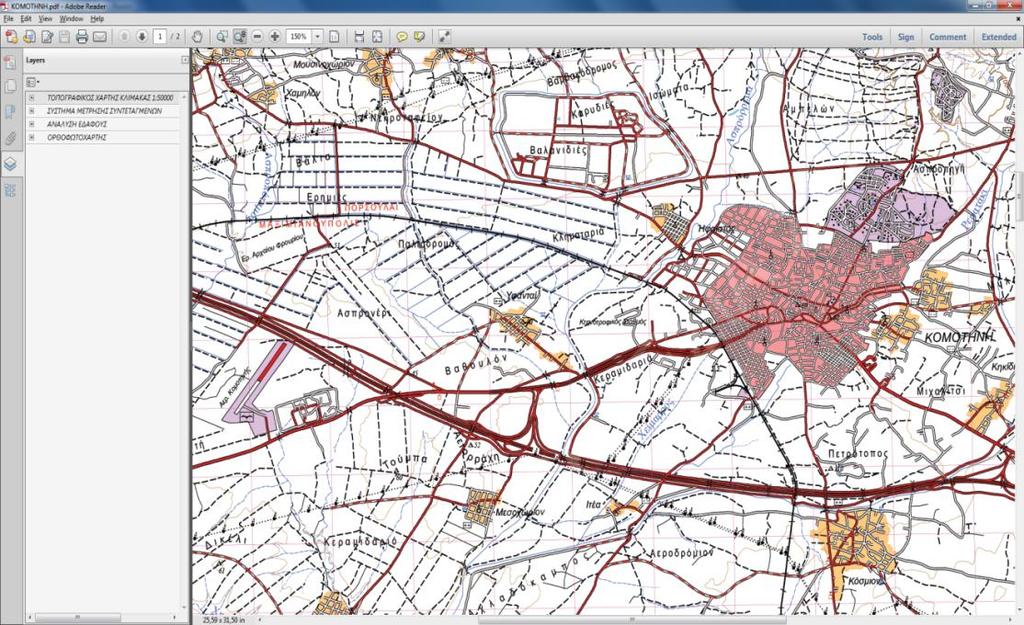

10 10 Εικόνα 3. Στιγμιότυπο απεικόνισης χάρτη με λίστα επιπέδων Εικόνα 4. Στιγμιότυπο απεικόνισης επέκτασης της λίστας επιπέδων και εμφάνισης εργαλείων μέτρησης της TerraGo (επάνω) και τυπικών εργαλείων του Adobe reader (κάτω)

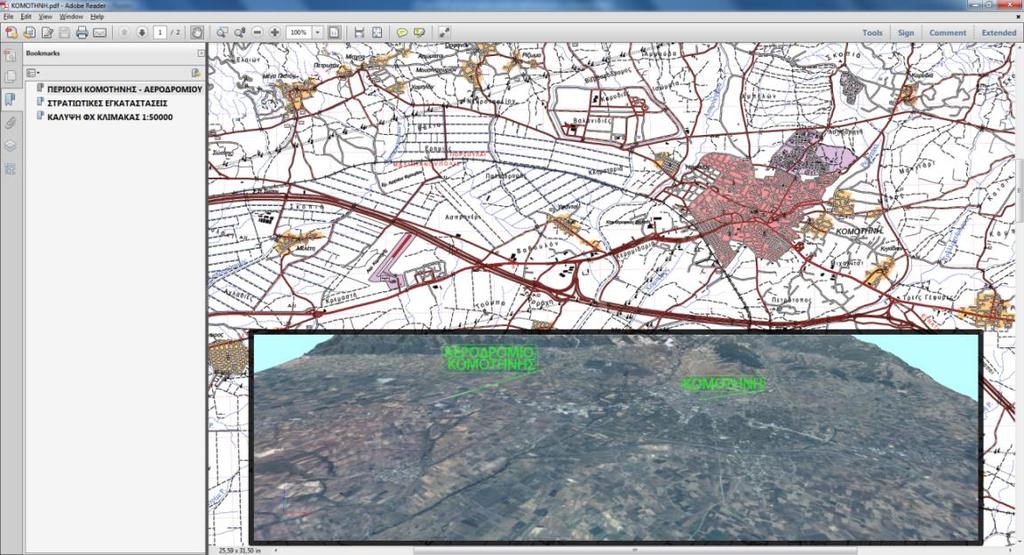

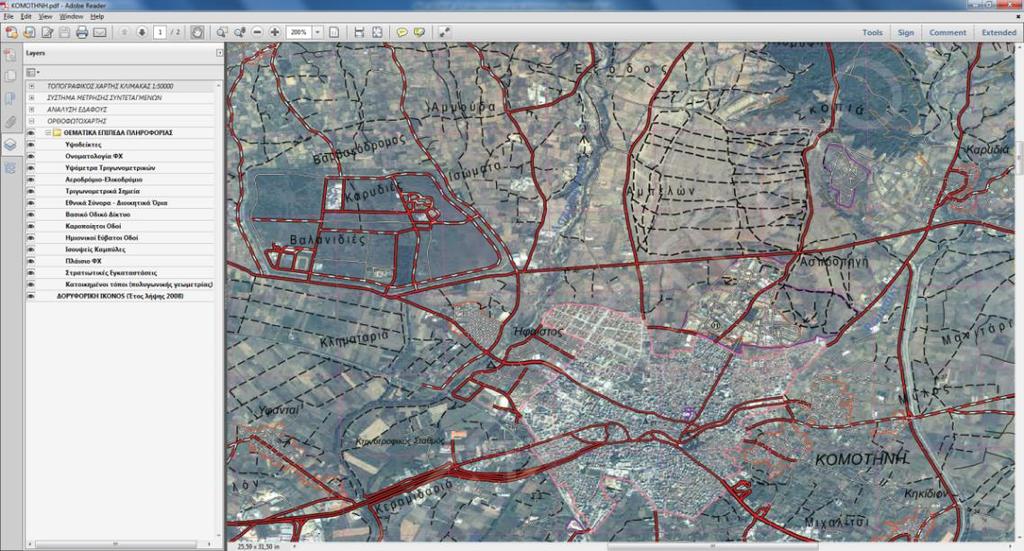

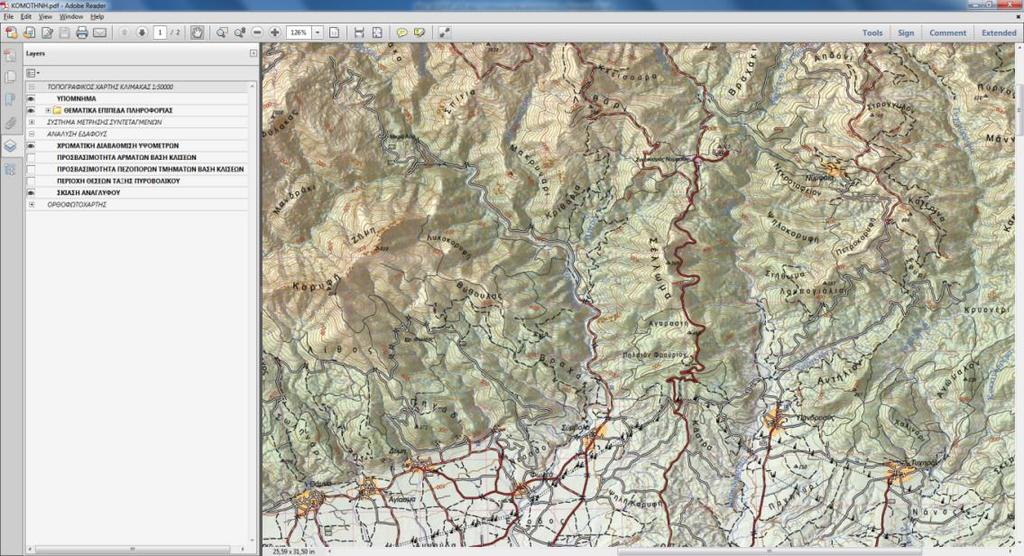

11 11 Εικόνα 5. Στιγμιότυπο απεικόνισης χάρτη με δορυφορική εικόνα και επιλεγμένα επίπεδα Εικόνα 6. Στιγμιότυπο απεικόνισης χάρτη με σκίαση αναγλύφου, χρωματική διαβάθμιση και προσθήκη επιλεγμένων επιπέδων Εικόνα 7. Στιγμιότυπο απεικόνισης τοπογραφικού χάρτη με παράλληλη τρισδιάστατη απεικόνιση της περιοχής επί δορυφορικής εικόνας συνδυασμένης με ΨΜΕ

12 12 Εικόνα 8. Διαφορετικές προοπτικές τρισδιάστατης απεικόνισης κατόπιν πλοήγησης ΥΔΝΣΗ: ΣΤΡΑΤΙΩΤΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ: - Συντάξας - Χειριστής θέματος: Σχης (Γ) Λοΐσιος Δημήτριος 2, Τχης (Γ) Ξυνογαλάς Ευάγγελος 3 Bιβλιογραφία Caputo R., 2011, Army geospatial portable document format (geopdf) project, US Army Geospatial Center Jones M., May 2006, Geospatial Solutions 2 Αγρονόμος τοπογράφος Μηχανικός ΕΜΠ, MSc στη Γεωπληροφορική, Γεωγραφική Υπηρεσία Στρατού, Ευελπίδων 4, 11362, Τηλ.: , dimitrios.loisios@gmail.com 3 Αγρονόμος τοπογράφος Μηχανικός ΕΜΠ, MSc στη Γεωπληροφορική, Γεωγραφική Υπηρεσία Στρατού, Ευελπίδων 4, 11362, Τηλ.: , xinogalas@gmail.com
