1 ΣΥΣΤΗΜΑ ΠΑΡΑΓΩΓΗΣ ΘΕΡΜΟΥ ΑΕΡΑ 60 kw 110 kw kw Ολοκληρωµένο Σύστηµα παραγωγής θερµού αέρα Βιοµάζας Επαγγελµατικών-Βιοµηχανικών εφαρµογών

2 2 Εισαγωγή Καλώς ήλθατε στον κόσµο µας Η ΜΑΚΡΟΧΡΟΝΗ ΕΜΠΕΙΡΙΑ ΜΑΣ ΣΕ ΣΥΝ ΥΑΣΜΟ ΜΕ ΤΗΝ ΑΓΑΠΗ ΜΑΣ ΓΙΑ ΤΗ ΦΩΤΙΑ ΚΑΙ ΤΗ ΘΕΡΜΑΝΣΗ ΜΕ ΒΙΟΜΑΖΑ, ΜΑΣ ΕΧΕΙ Ο ΗΓΗΣΕΙ ΣΤΗ ΗΜΙΟΥΡΓΙΑ ΕΥΕΛΙΚΤΩΝ ΚΑΙ ΕΝΕΡΓΕΙΑΚΑ ΑΠΟ ΟΤΙΚΩΝ ΛΕΒΗΤΩΝ ΚΑΙ ΕΝΕΡΓΕΙΑΚΩΝ ΕΣΤΙΩΝ ΜΕ ΣΥΣΚΕΥΕΣ ΥΨΗΛΩΝ ΣΤΑΝΤΑΡ ΛΕΙΤΟΥΡΓΙΑΣ, ΑΠΟ ΟΣΗΣ, ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΣΕΒΑΣΜΟΥ ΠΡΟΣ ΤΟ ΠΕΡΙΒΑΛΛΟΝ Η ΕΤΑΙΡΕΙΑ Η πορεία της CaminoDesign στον χώρο της θέρµανσης ξεκίνησε το Η αγάπη για την φωτιά και την θέρµανση, έδωσε την ώθηση που χρειαζόταν ώστε σήµερα η CaminoDesign µε την πολυετή εµπειρία και την υψηλή τεχνογνωσία να είναι µια εκ των κορυφαίων κατασκευαστών ενεργειακών εστιών στην Ελλάδα µε διεθνή αναγνώριση. Τα προϊόντα της CaminoDesign εξάγονται σε χώρες όπως η Γαλλία, η Ιταλία και η Ισπανία κερδίζοντας την προτίµηση του αγοραστικού κοινού µε το µοντέρνο design τους και την αξεπέραστη ποιότητα κατασκευής τους.

3 40 ΧΡΟΝΙΑ 3 ΕΜΠΕΙΡΙΑΣ - ΦΙΛΙΚA ΠΡΟΣ ΤΟ ΠΕΡΙΒΑΛΛΟΝ ΣΥΣΤΗΜΑΤΑ ΘΕΡΜΑΝΣΗΣ - ΕΥΕΛΙΞΙΑ ΣΤΗ ΧΡΗΣΗ - ΜΕΓΙΣΤΗ ΜΕΙΩΣΗ ΚΟΣΤΟΥΣ ΘΕΡΜΑΝΣΗΣ Σελίδα Εισαγωγή Η εταιρεία Τι είναι pellet βιοµάζας και Wood Chip? Βιοµηχανικές εφαρµογές Γεννήτριες Θερµού Αέρα PelleTech Aero 60/110 Καύσιµα Προαιρετικός Εξοπλισµός Tεχνολογία Τεχνικές Προδιαγραφές PelleTech AERO Συστήµατα ιακίνησης Καυσίµων Καύσιµα Τεχνολογία Προαιρετικός Εξοπλισµός Τεχνικές προδιαγραφές PelleTech AGRO Τεχνολογία Τεχνικές Προδιαγραφές

4 4 Εισαγωγή Τι είναι Pellet Βιοµάζας και Wood Chips? Γεωργικές καλλιέργειες Ζωϊκά Αστικά στερεά Απόβλητα Βιοµηχανικα ασικές καλλιέργειες & υπολείµµατα υπολείµµατα απόβλητα υπολείµµατα & υπολείµµατα biomass fuels atmosphere combustion forest variety pellet crops chips production sources residues generate Τα καύσιµα βιοµάζας αποτελούν µια οικονοµική και φιλική προς το περιβάλλον λύση καυσίµων. Η ποιότητα και η αξιοπιστία των συστηµάτων που χρησιµοποιούνται για την καύση τους, είναι σηµαντική ώστε να απορροφήσουµε το µέγιστο της θερµογόνου των καυσίµων. Η πολιτική της Camino Design είναι να µελετά και να κατασκευάζει τα προϊόντα της σύµφωνα µε τις σύγχρονες τεχνικές αλλά και µε τις ισχύουσες ευρωπαϊκές οδηγίες και νόµους. ηµιουργούµε το προφίλ σας όσον αφορά τις ενέργειακές σας απαιτήσεις, ώστε να σας παρέχουµε τις καταλληλότερες επιλογές για σωστή χρήση. Υπολογίζουµε την αποτελεσµατικότητα του συστήµατός σας µε βάση την πραγµατική χρήση, ανάλογα µε τις ανάγκες σας. Χρησιµοποιούµε τα ποιοτικότερα και πιο αξιόπιστα εξαρτήµατα για την κατασκευή των προϊόντων µας, εξασφαλίζοντας την απρόσκοπτη λειτουργία τους για όσο το δυνατόν µεγαλύτερο χρονικό διάστηµα. Εξασφαλίζουµε τη µέγιστη ασφάλεια των προϊόντων µας, εφαρµόζοντας τα αυστηρότερα πρότυπα δοκιµών σύµφωνα πάντα µε τις τελευταίες οδηγίες.

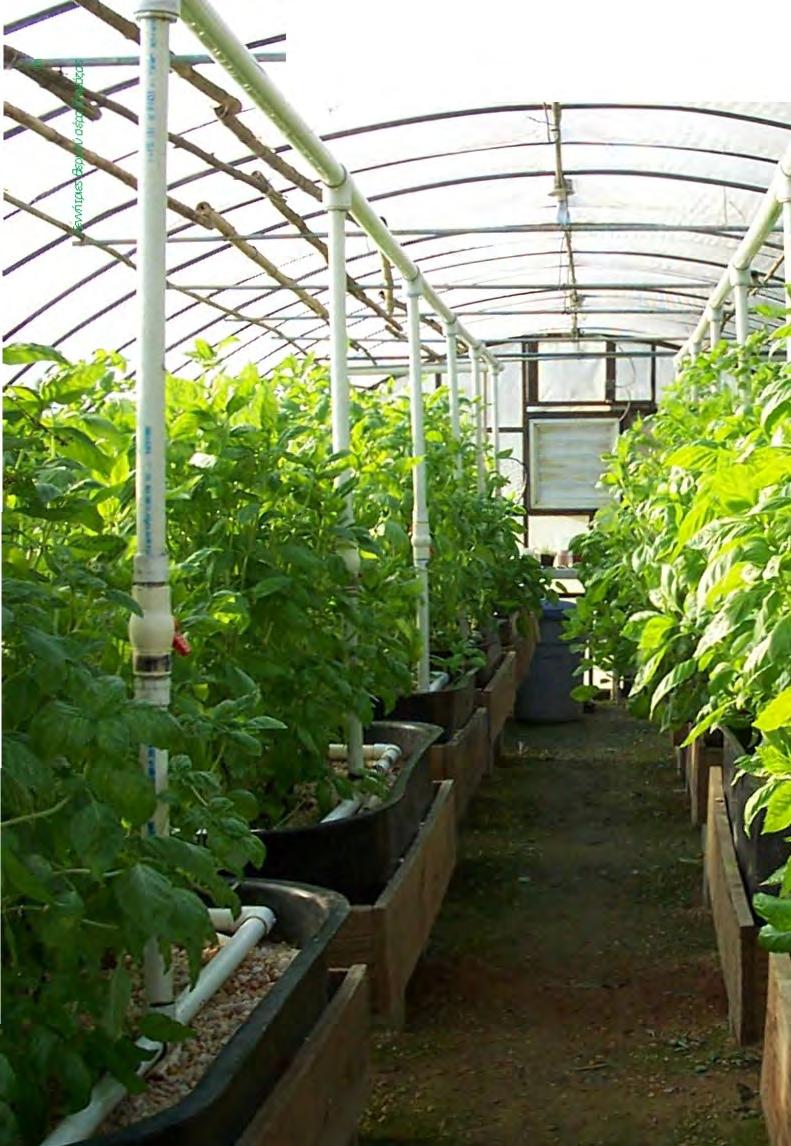

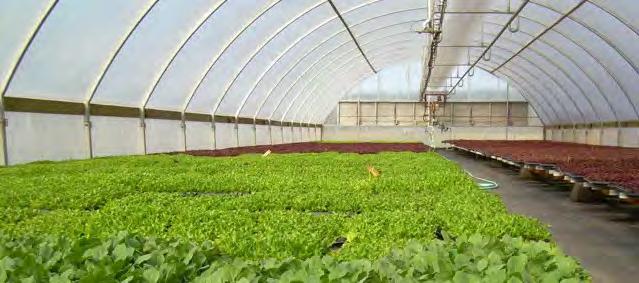

5 βιοµηχανικές εφαρµογές 5 ΒΙΟΜΗΧΑΝΙΚΗ ΘΕΡΜΑΝΣΗ Οι γεννήτριες θερµού αέρα της PelleTech Aero είναι ιδανικά σχεδιασµένες για τις απαιτητικές ανάγκες της βιοµηχανικής θέρµανσης σε σταθερή, αποδοτική και οικονοµική βάση. ΘΕΡΜΟΚΗΠΙΑ Η ανάγκη φθηνής και φιλικής προς το περιβάλλον θέρµανσης σε φυτείες έχει προκαλέσει όλο και περισσότερους εµπορικούς καλλιεργητές θερµοκηπίου να αλλάξουν τους πετρελαιοκινητήρες τους και τους λέβητες προπανίου σε συστήµατα βιοµάζας. Οι παράγοντες που οδηγούν σε τέτοιες αλλαγές είναι απλοί: σε περιοχές όπου το φυσικό αέριο δεν είναι προσβάσιµο, οι επιλογές πετρελαίου, προπανίου ή ηλεκτρικής ενέργειας για τη θέρµανση ενός εµπορικού θερµοκηπίου καθίστανται υπερβολικά ακριβές. Στον αντίποδα, τα καύσιµα βιοµάζας διατηρούν χαµηλές τιµές ενώ σε ορισµένες περιπτώσεις µπορεί να υπάρχει µια πηγή βιοµάζας κοντά στην τοποθεσία του θερµοκηπίου, η οποία να παρέχεται δωρεάν.(π.χ κλαδέµατα ) ΒΙΟΜΗΧΑΝΙΚΗ ΘΕΡΜΑΝΣΗ ΠΤΗΝΟΤΡΟΦΕΙΩΝ Η µετατροπή των κλασικών συστηµάτων θέρµανσης µε πετρέλαιο σε σύστηµα θέρµανσης µε βιοµάζα είναι µια οικονοµικά αποδοτική εναλλακτική λύση µε χαµηλές εκποµπές καυσαερίων άνθρακα. Επειδή η θέρµανση από βιοµάζα παράγει λιγότερη υγρασία, τα απορρίµµατα των πουλερικών παραµένουν ξηρότερα, µειώνοντας τα επίπεδα αµµωνίας, ενισχύοντας την ανάπτυξη και βελτιώνοντας την ευηµερία των πουλιών. εδοµένου ότι τα καύσιµα βιοµάζας κοστίζουν πολύ λιγότερο από τα ορυκτά καύσιµα, η εγκατάσταση ενός συστήµατος θέρµανσης βιοµάζας PelleTech Aero µπορεί να µειώσει σηµαντικά το κόστος παραγωγής. ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΞΗΡΑΝΣΗΣ Πολλές βιοµηχανίες από τον τοµέα της γεωργίας, της ξήρανσης, των αποβλήτων και της ενέργειας έχουν ήδη χρησιµοποιήσει µε µεγάλη επιτυχία τα προϊόντα PelleTech.Τα προιόντα PelleTech βρίσκουν εφαρµογή στην ξήρανση ξύλων, σιτηρών, γάλακτος και σε πολλές άλλες εφαρµογές. ΞΕΝΟ ΟΧΕΙΑΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ Η αύξηση των τιµών καυσίµων πετρελαίου και φυσικού αερίου για θέρµανση και η αύξηση των περιβαλλοντικών ευθυνών έχουν καταστήσει ιδανική εναλλακτική λύση τα συστήµατα βιοµάζας PelleTech. Η γκάµα αυτόµατων βιοµηχανικών λεβήτων µπορεί να µειώσει σηµαντικά τους λογαριασµούς καυσίµων, παρέχοντας στους επισκέπτες σας αξιόπιστη θέρµανση.

6

7 7 ΓΕΝΝΗΤΡΙΕΣ ΘΕΡΜΟΥ ΑΕΡΑ ΒΙΟΜΑΖΑΣ ECO FRIENDLY Ολοκληρωµένα συστήµατα παραγωγής θερµού αέρα ΑΥΤΟΜΑΤΗ ΕΝΑΥΣΗ ΕΥΚΟΛΗ ΣΥΝΤΗΡΗΣΗ ΥΨΗΛΗ ΑΠΟ ΟΣΗ

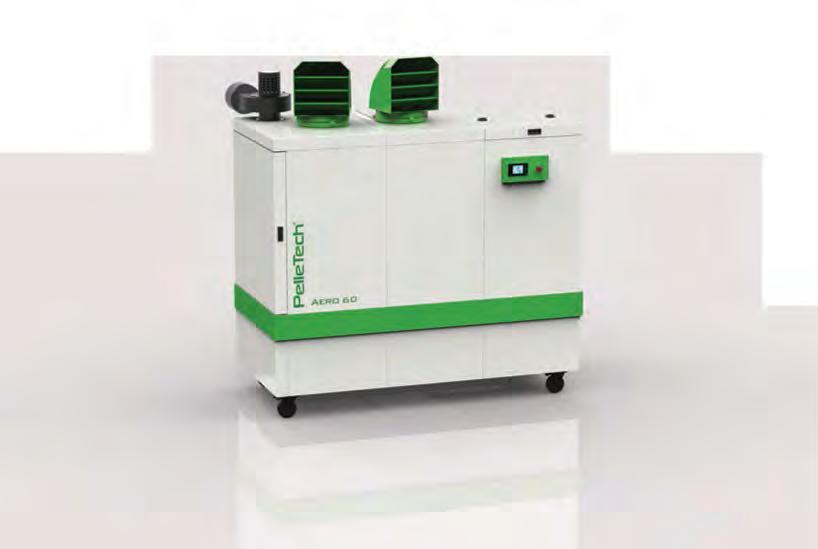

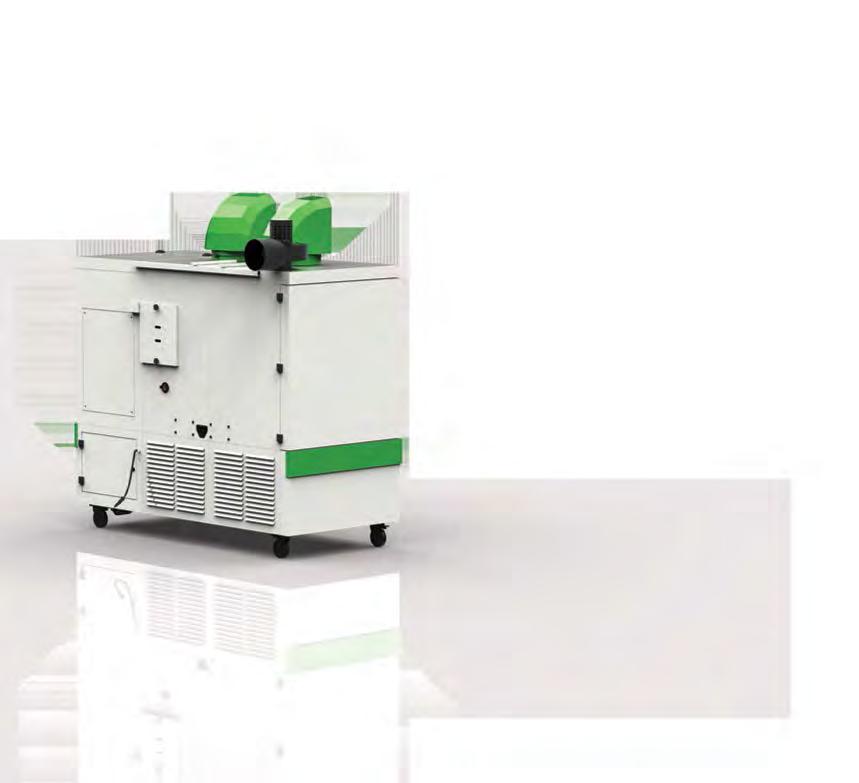

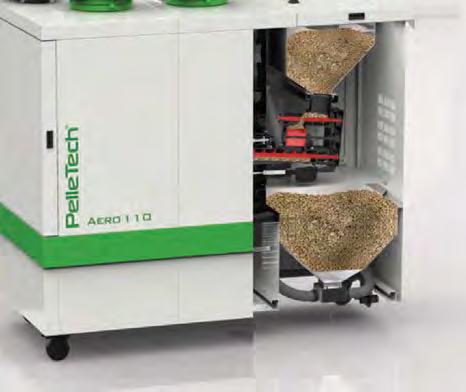

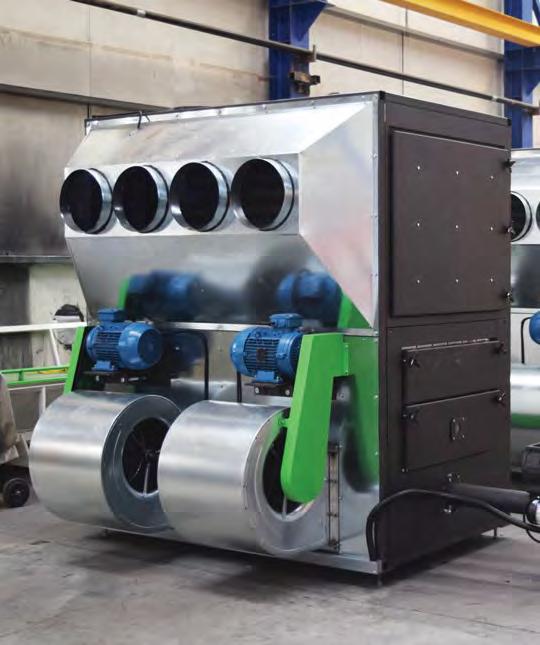

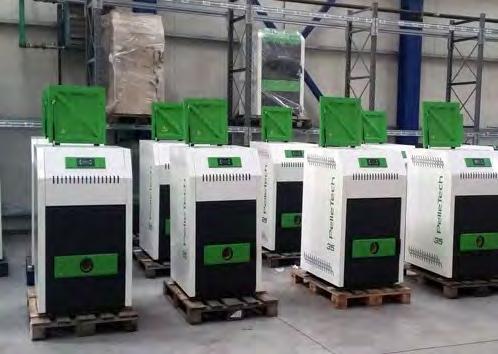

8 8 Γεννήτριες θερµού αέρα βιοµάζας 110 kw Η CAMINODESIGN ΠΑΡΟΥΣΙΑΖΕΙ ΤΙΣ PELLETECH AERO ΓΕΝΝΗΤΡΙΕΣ ΘΕΡΜΟΥ ΑΕΡΑ ΒΙΟΜΑΖΑΣ Το Σύστηµα Γεννήτριας Θερµού Αέρα 60 kw και 110 kw είναι η νέα πρωτοποριακή προσθήκη στην εκτεταµένη σειρά προϊόντων θέρµανσης βιοµάζας της Camino Design. Για µικρές και µεγάλες εγκαταστάσεις, ο λέβητας βιοµάζας παραγωγής θερµού αέρα παρέχει ένα συνδιασµό µεγάλου όγκου θέρµανσης και θερµού αέρα. Σχεδιασµένο µε γνώµονα την αποτελεσµατικότητα, αυτό το µοναδικά φιλικό προς το περιβάλλον σύστηµα θέρµανσης, είναι εξαιρετικά γρήγορο και εύκολο στην εγκατάσταση, µε ελάχιστη αναστάτωση του χώρου σας. Αξιόπιστο, ανανεώσιµο και σε ιδιαίτερα ανταγωνιστική τιµή, το PelleTech Aero διατίθεται στη standard έκδοση του µε εναλλάκτη θερµότητας. Είναι επίσης ευπροσάρµοστο, πράγµα που σηµαίνει ότι έχετε αρκετές επιλογές τοποθέτησής του στις εγκαταστάσεις σας. Το σύστηµα επωφελείται από χαµηλή παραγωγή θορύβου, χαµηλό λειτουργικό κόστος και µπορεί επίσης να προγραµµατιστεί για πολλές ηµέρες, χωρίς να απαιτείται η δική σας παρέµβαση στη διάρκεια της λειτουργίας του.

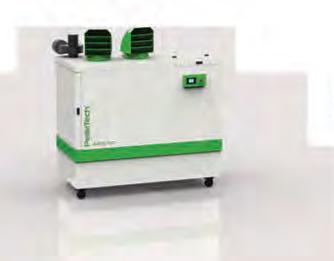

9 9 60 kw Πλεονεκτήµατα: Το κόστος της εξαγώµενης θερµότητας από τη βιοµάζα pellet είναι σηµαντικά χαµηλότερο από το κόστος των ορυκτών καυσίµων (πετρέλαιο, υγραέριο, ηλεκτρική ενέργεια κ.λπ.) Μονάδα µικροεπεξεργαστή,η οποία ελέγχει τον λέβητα µε οθόνη διασύνδεσης για εύκολη ρύθµιση από τον τελικό χρήστη Ρύθµιση της θερµικής ισχύος λειτουργίας σε ευρεία κλίµακα Οικολογική λειτουργία - οι εκποµπές ρύπων συµµορφώνονται µε τα αυστηρότερα ευρωπαϊκά πρότυπα Αυτόµατο σύστηµα Αυτόµατη λειτουργία της καθαρισµού γεννήτριας - ρύθµιση στάχτης, το οποίο από θερµοστάτη χώρου αφαιρεί τα που επιτρέπει τη µέγιστη υπολείµµατα τέφρας θερµική άνεση και της σχάρας του οικονοµικό ρυθµό καυστήρα κατανάλωσης καυσίµου 5 Αυτόµατο σύστηµα τροφοδοσίας καυσίµου. υνατότητα Ηλεκτροκινητήρες µε καθηµερινής τροφοδοσίας καυσίµου, µε εξωτερικό τροφοδότη µεταφοράς Υψηλή ανθεκτικότητα σε χαµηλής ποιότητας καύσιµο χαµηλή κατανάλωση ρεύµατος και υψηλή ροπή που κατασκευάζονται από έγκριτους και πιστοποιηµένους Ευρωπαίους παραγωγούς

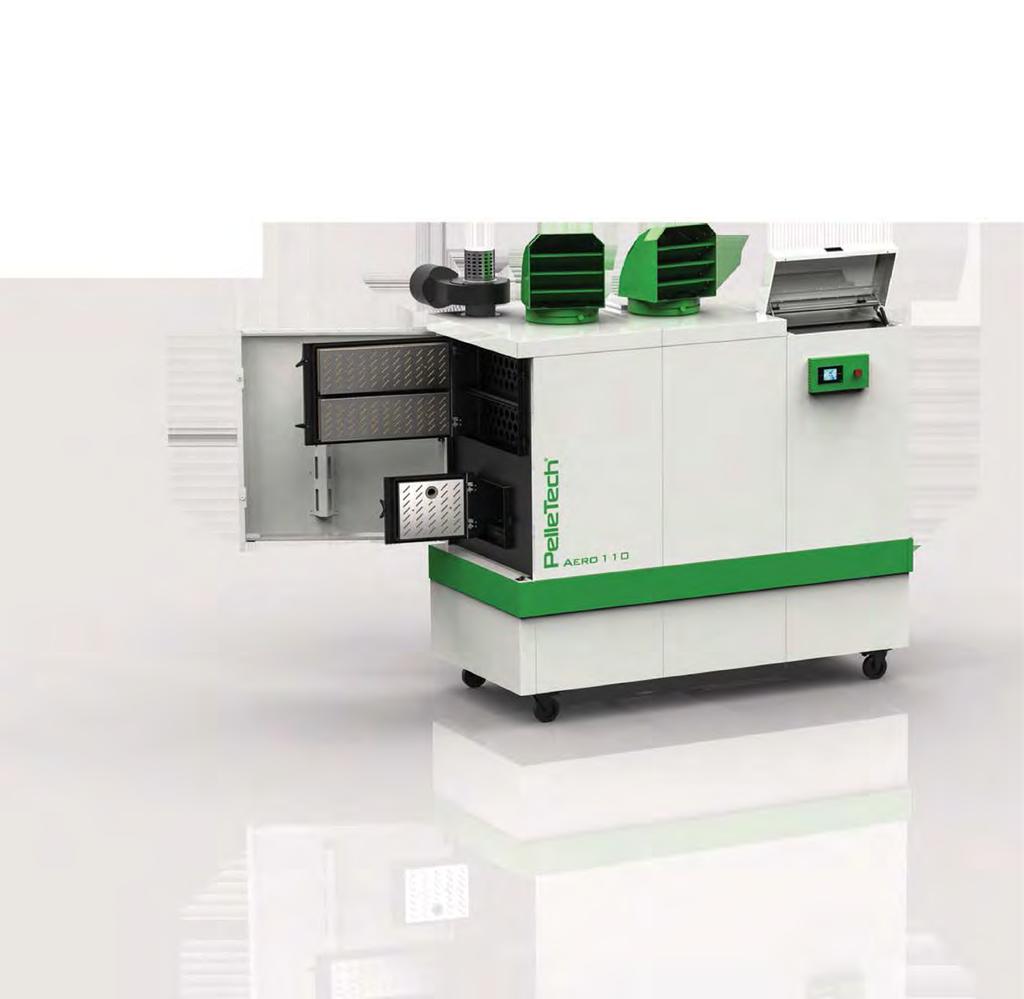

10 10 Γεννήτριες θερµού αέρα βιοµάζας ΕΤΟΙΜΟ ΠΡΟΣ ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΧΡΗΣΗ (PLUG & PLAY) ΕΞΟΙΚΟΝΟΜΗΣΤΕ ΕΝΕΡΓΕΙΑ ΚΑΙ ΧΡΗΜΑΤΑ ΜΕΣΩ ΜΙΑΣ ΑΞΙΟΠΙΣΤΗΣ ΚΑΙ ΑΝΑΝΕΩΣΙΜΗΣ ΠΗΓΗΣ ΘΕΡΜΑΝΣΗΣ ΕΥΕΛΙΞΙΑ ΣΤΗ ΧΡΗΣΗ Οι γεννήτριες θερµού αέρα Pelletech 60/110 σχεδιάστηκαν ώστε να προσαρµόζονται στις ενεργειακές σας ανάγκες. Αυτή η ευελιξία σας επιτρέπει να καλύψετε τις αυξηµένες ενεργειακές σας ανάγκες προσθέτωντας επιπλέον µονάδες θέρµανσης. ΑΠΛΟΠΟΙΗΜΕΝΗ ΤΡΟΦΟ ΟΣΙΑ ΚΑΥΣΙΜΟΥ Το σύστηµα τροφοδοσίας καυσίµου αποτελείται από ενσωµατωµένο σιλό και µια εσωτερική διάταξη τροφοδοσίας (πλήρης µε µειωτήρα, κινητήρα µεταβλητής ταχύτητας και αυτόµατο σύστηµα τροφοδοσίας εξοπλισµένο µε διάταξη ασφαλείας που διατηρεί τη συνεχή σφράγιση µεταξύ της διάταξης αποθήκευσης και της γραµµής καυσίµου, εµποδίζοντας την πίσω ροή καυσίµου, BPS) που ελέγχεται από κεντρικό πίνακα για πλήρες έλεγχο ροής καυσίµου και διαµόρφωσης καύσης. ΥΨΗΛΗ ΑΠΟ ΟΣΗ, ΧΑΜΗΛΗ ΣΥΝΤΗΡΗΣΗ Το PelleTech Aero 60/110 είναι ιδανικό για τη µείωση του ενεργειακού κόστους σε βιοµηχανικές και οικιακές εφαρµογές. Η σειρά PelleTech Aero 60/110 είναι γεννήτριες βιοµάζας που παρέχουν σταθερή ροή ζεστού αέρα για θέρµανση χώρου. Αυτές οι µονάδες είναι ιδανικές για επαναλαµβανόµενες καταστάσεις θέρµανσης χώρου καθώς και µικρές απαιτήσεις ξήρανσης. Οι υψηλές επιδόσεις τους λειτουργούν µε στερεά καύσιµα, όπως pellet ξύλου, pellet O-Norm M7135, pellet EN A1, pellet DIN plus, pellet DIN 51731, pellet αγκινάρας, καλαµπόκι, πυρήνα ελιάς ή άλλο υλικό βιοµάζας µε κατάλληλο όγκο και υγρασία, επιτρέποντας παράλληλα τον συνεχή έλεγχο της θερµοκρασίας και της υγρασίας, παρέχοντας γρήγορο χρόνο απόκρισης στην παροχή θερµότητας. Η χαµηλή θερµοκρασία της σχάρας του συστήµατος καύσης σχεδιάστηκε έτσι ώστε να ελαχιστοποιεί τις σκληρές επικαθήσεις (clinkerin) εξασφαλίζοντας ότι το καύσιµο και η στάχτη παραµένουν κάτω από τις θερµοκρασίες σύντηξης. Η επένδυση από χυτοσίδηρο του θαλάµου καύσης επιτρέπει την αποτελεσµατική µεταφορά θερµότητας στον αέρα. Ο πρωτογενής και δευτερογενής αέρας προσφέρει πλήρη έλεγχο της διαµόρφωσης καύσης. Πολλά συναπτά έτη σχεδιασµού και βελτίωσης προϊόντων έχουν οδηγήσει σε ένα ιδιαίτερα αυτοµατοποιηµένο, αποδοτικό και φιλικό προς το χρήστη σύστηµα που καθιστά την λειτουργία ενός λέβητα βιοµάζας σχεδόν τόσο απλή όσο η λειτουργία ενός συστήµατος ορυκτών καυσίµων. Οι θύρες γρήγορης πρόσβασης επιτρέπουν εύκολη πρόσβαση και συντήρηση του εναλλάκτη θερµότητας, αυξάνοντας το χρόνο λειτουργίας και την αξιοπιστία της µονάδας.

11 PELLETECH AERO 60/110 KW 11 GSM MODEM κατάλληλο για καύση πέλλετ ξύλου και όλων των προϊόντων βιοµάζας (όπως, πελλετ ηλίανθου/ αγκινάρας και είδη γεωργικών υπολειµµάτων, έως και 30% υγρασία) Ο λέβητας µπορεί επίσης να διαχειρίζεται µε τη χρήση κινητού τηλεφώνου. Η λειτουργία πρέπει να συνδεθεί µε τη θύρα RS232, χρησιµοποιώντας τα κατάλληλα καλώδια και συνδέσεις. Ο χρήστης πρέπει να εισαγάγει µια κάρτα SIM στο µόντεµ από οποιαδήποτε εταιρεία τηλεφωνικής κάρτας. SMARTPHONE ΕΦΑΡΜΟΓΗ ΓΙΑ ΤΗΛΕΧΕΙΡΙΣΜΟ ΤΟΥ ΛΕΒΗΤΑ Εµφανίζει και ορίζει τη θερµοκρασία χώρου Ελέγχει την ισχύ λειτουργίας Πελλετ products Ελέγχει συνεχώς την κατάσταση λειτουργίας και στέλνει αυτόµατα οποιοδήποτε σφάλµα Ορίστε τις ώρες λειτουργίας σύµφωνα µε τις ανάγκες σας προαιρετικος εξοπλισµός καύσιµα

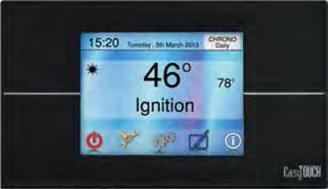

12 12 ΑΥΤΟΜΑΤΙΣΜΟΙ & ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ Γεννήτριες θερµού αέρα βιοµάζας ΤΑ ΣΥΣΤΗΜΑΤΑ PELLETECH 60/110 AERO ΙΑΘΕΤΟΥΝ ΨΗΦΙΑΚΟ ΕΛΕΓΚΤΗ ΓΙΑ ΤΗ ΡΥΘΜΙΣΗ ΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ, ΤΟΥ ΚΥΚΛΟΥ ΤΡΟΦΟ ΟΣΙΑΣ, ΤΗΣ ΑΥΤΟΜΑΤΗΣ ΑΝΑΦΛΕΞΗΣ, ΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΤΑΚΡΑΤΗΣΗΣ ΦΛΟΓΑΣ ΚΛΠ. ΕΤΣΙ, ΑΥΤΑ ΤΑ ΜΗΧΑΝΗΜΑΤΑ ΑΠΑΙΤΟΥΝ ΕΛΑΧΙΣΤΗ ΧΕΙΡΟΚΙΝΗΤΗ ΠΑΡΕΜΒΑΣΗ ΚΑΙ ΠΑΡΕΧΟΥΝ ΕΥΚΟΛΙΑ ΣΤΗ ΛΕΙΤΟΥΡΓΙΑ ΣΥΛΛΕΚΤΕΣ ΣΤΑΧΤΗΣ Η εύκολη πρόσβαση στους συλλέκτες της στάχτης διασφαλίζει την έυκολη και γρήγορη συντήρηση της µονάδας θέρµανσης ΘΥΡΕΣ ΠΡΟΣΒΑΣΗΣ Οι θύρες γρήγορης πρόσβασης επιτρέπουν την εύκολη επιθεώρηση του θαλάµου καύσης, αυξάνοντας το χρόνο λειτουργίας και την αξιοπιστία της µονάδας. Ο θάλαµος καύσης καθώς και ο εναλλάκτης θερµότητας είναι άµεσα προσβάσιµοι για επιθεώρηση και συντήρηση ρουτίνας µε το άνοιγµα των θυρών ΑΥΤΟΜΑΤΗ ΕΝΑΥΣΗ Το PelleTech 60/110 Aero διαθέτει σύστηµα αυτόµατης ανάφλεξης το οποίο κάνει την έναυση της µονάδας θέρµανσης µία απλή διαδικασία. Το σύστηµα διαθέτει ελέγχους για την αρχική τροφοδοσία καυσίµου καθώς και τη ρύθµιση του χρόνου ανάφλεξης ώστε να διασφαλίζεται πάντα η αξιόπιστη έναυση της µονάδας 3 3. ΣΥΣΤΗΜΑ ΤΡΟΧΩΝ ΛΕΒΗΤΑ Η γεννήτρια θερµού αέρα παρέχει πλήρη ευελιξία στην κίνηση καθώς µπορεί να εγκατασταθεί/µεταφερθεί σε οποιοδήποτε σηµείο µε το σύστηµα τροχών που διαθέτει. 4. ΕΞΑΤΜΙΣΗ ΚΑΙ ΘΕΡΜΟΚΡΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ H µονάδα θέρµανσης διαθέτει έναν ηλεκτρονικά ελεγχόµενο ανεµιστήρα καπναερίων µε αισθητήρα ταχύτητας η οποία διασφαλίζει την σωστή ρύθµιση της έντασης της καύσης, αποτρέποντας το ανεπιθύµητο µπλοκάρισµα των καυσαερίων στον εναλλάκτη θερµότητας. Ένας αισθητήρας θερµοκρασίας καυσαερίων που συνδέεται στον κεντρική µονάδα ελέγχου εξασφαλίζει προστασία από την υπερβολική άνοδο της θερµοκρασίας καυσαερίων άρα και υψηλή απόδοση. 7 5

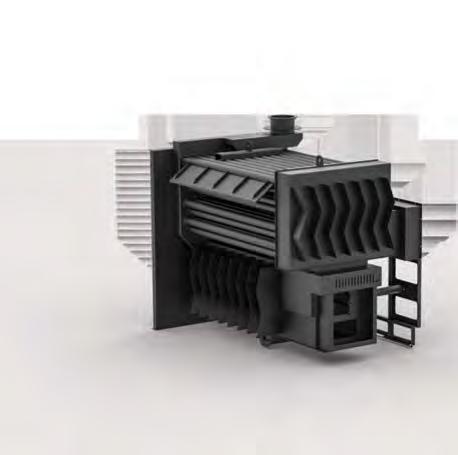

13 13 6. ΣΧΕ ΙΑΣΜΟΣ ΕΝΑΛΛΑΚΤΗ Ο προσεκτικά σχεδιασµένος οριζόντιος εναλλάκτης παρέχει την υψηλή θερµική απόδοση, γρήγορη θέρµανση και ευκολία συντήρησης. 5. ΑΥΤΟΝΟΜΙΑ ΜΑΚΡΑΣ ΙΑΡΚΕΙΑΣ Οι γεννήτριες θερµού αέρα PelleTech 60/110 Aero είναι εξοπλισµένες µε δύο (2) ενσωµατωµένες δεξαµενές αποθήκευσης καυσίµων, γεγονός που δίνει το πλεονέκτηµα της υψηλής αυτονοµίας και της αδιάκοπης παροχής καυσίµου. Το κάτω σιλό έχει χωρητικότητα 203 kg pellet και µε τη βοήθεια ενός µηχανικού συστήµατος µεταφοράς καυσίµου (που αποτελείται από έναν κινητήρα µε χαµηλή κατανάλωση ενέργειας και έναν κοχλία) τροφοδοτεί τo ανώτερo σιλό (χωρητικότητας 23kg). Ο µηχανισµός τροφοδοσίας ενεργοποιείται όταν η στάθµη του оξτυ θαλάµου του καυσίµου φτάσει το 30 % της χωρητικότητάς του. 7. ΣΥΣΤΗΜΑ ΚΑΥΣΗΣ Η κινούµενη σχάρα καύσης της γεννήτριας παραγωγής θερµού αέρα σχεδιάστηκε έτσι ώστε να ελαχιστοποιεί τη συσσώρευση υπολλειµάτων και ταυτόχρονα να χρησιµοποιεί καύσιµα µε υψηλό ποσοστό υγρασίας (έως και 30%). ΠΛΗΡΩΣ ΑΥΤΟΜΑΤΟ ΣΥΣΤΗΜΑ Η γεννήτρια ζεστού αέρα βιοµάζας είναι εξοπλισµένη µε σύστηµα ελέγχου, αυτόµατο σύστηµα ανάφλεξης, αυτόµατο σύστηµα τροφοδοσίας και αυτόµατο έλεγχο θερµοκρασίας. εν απαιτείται συντήρηση. Απλά ανεφοδιάστε 1-2 φορές την ηµέρα. ΣΥΣΤΗΜΑ ΚΑΥΣΗΣ Το ειδικά σχεδιασµένο σύστηµα πυροπροστασίας καυσαερίων εξασφαλίζει ότι η γεννήτρια δεν θα κλείσει υπό σταθερή ηλεκτρική ισχύ. ΘΕΡΜΟΑΝΤΟΧΟ ΥΛΙΚΟ Η εσωτερική θερµοκρασία του θαλάµου καύσης είναι πολύ υψηλή, πράγµα που απαιτεί τη χρήση υλικών ανθεκτικών σε υψηλή θερµοκρασία. Ο χυτοσίδηρος θάλαµος είναι επενδεδυµένος µε τέτοια θερµοάντοχα ανθεκτικά υλικά. ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Η γεννήτρια θερµού αέρα PelleTech 60/110 Aero χρησιµοποιεί όλα τα είδη καυσίµων βιοµάζας, τα οποία είναι µια ανανεώσιµη πηγή ενέργειας και φιλικά προς το περιβάλλον.

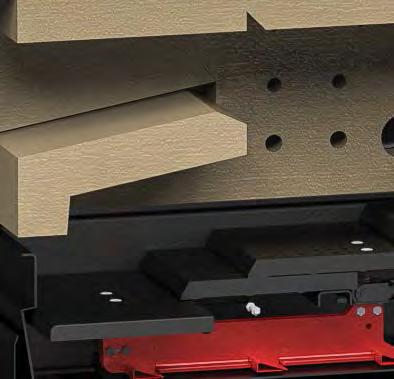

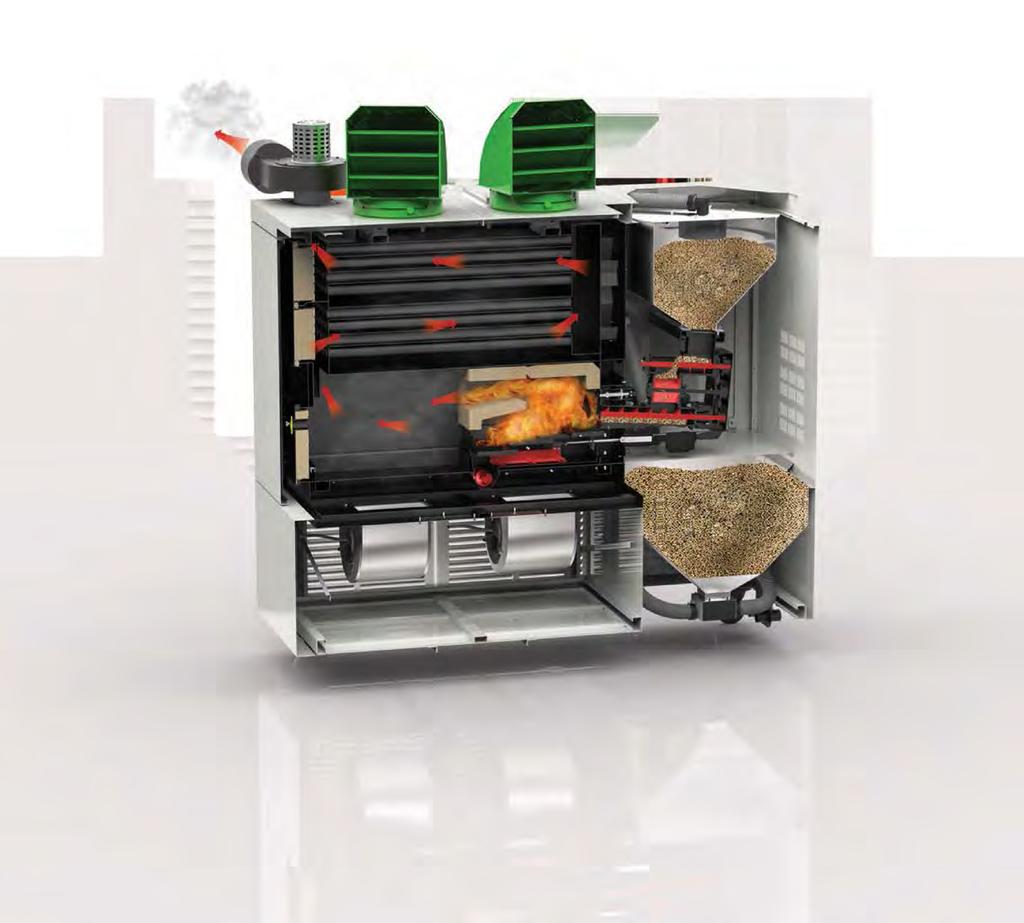

14 14 τεχνολογία Γεννήτριες θερµού αέρα βιοµάζας Πατενταρισµένο σύστηµα καύσης κινούµενης σχάρας κατασκευασµένης από υψηλής ποιότητας χυτοσίδηρο (GG-20) και µηχανισµό διάλυσης / ανάδευσης για την πλήρη καύση του καυσίµου και την επιτυχή αφαίρεση των υπολειµµάτων στάχτης. 2 Θάλαµος καύσης επικαλυµµένο µε πυκνό πυρίµαχο σκυρόδεµα στα σηµεία επαφής της ψι і δ θ µε τα τοιχώµατα, εξασφαλίζοντας πολύ υψηλή αντοχή σε χηµικές διεργασίες και θερµοκρασίες που αναπτύσσονται στο θάλαµο καύσης. 3 Αυτοµατοποιηµένο σύστηµα παροχής καυσίµου εφοδιασµένο µε συσκευή ασφαλείας που εγγυάται τη συνεχή σφράγιση µεταξύ του θαλάµου αποθήκευσης του καυσίµου και τη γραµµή τροφοδοσίας καύσιµου και εµποδίζει την επιστροφή της φλόγας στο θάλαµο καυσίµου Νέες γεννήτριες κινητήρων τροφοδοσίας καυσίµου, µε υψηλές επιδόσεις και πολύ χαµηλή κατανάλωση ενέργειας που συµµορφώνονται µε όλες τις ευρωπαϊκές οδηγίες. Μεγάλες δεξαµενές καυσίµου 23 κιλών (το πρωτεύον στο επάνω µέρος) και 203 κιλών (το δευτερεύον, στο κάτω µέρος), που εξασφαλίζουν τεράστια αυτονοµία καυσίµου. Ανεµιστήρας θερµότητας µε χαλυβδοσωλήνες διπλής διαδροµής για µέγιστη απορρόφηση θερµότητας. Οι θύρες γρήγορης πρόσβασης επιτρέπουν την εύκολη επιθεώρηση του θαλάµου καύσης, αυξάνοντας το χρόνο λειτουργίας και την αξιοπιστία της µονάδας. Ο θάλαµος καύσης καθώς και ο εναλλάκτης θερµότητας µπορούν να ανοίξουν εύκολα για επιθεώρηση και συντήρηση ρουτίνας απλά ανοίγοντας τις πόρτες. Ηλεκτρονικά ελεγχόµενος ανεµιστήρας καυσαερίων µε αισθητήρα ταχύτητας (αισθητήρας αίθουσας) για τη σωστή ρύθµιση της έντασης καύσης και των καυσαερίων µέσω της καπνοδόχου, αποτρέποντας τη συσσώρευση υπολειµµάτων και την ανεπιθύµητη απόφραξη στον εναλλάκτη θερµότητας. ιπλή φυγόκεντρη παροχή αέρα ανεµιστήρα. 10 Ρυθµιζόµενα πλέγµατα εξόδου θερµού αέρα µε δυνατότητα µεγέθους και κατεύθυνσης ροής αέρα Το σύστηµα εδράνων του λέβητα παρέχει ευελιξία στη γεννήτρια θερµού αέρα που πρόκειται να εγκατασταθεί σε οποιοδήποτε σηµείο. Αυτόµατο σύστηµα εξαγωγής στάχτης µε κοχλία µέσα στο θάλαµο καύσης

15 15 ΠΕΡΙΓΡΑΦΗ Kw Εύρος εξόδου καυσαερίων kcal/h Ονοµαστική ισχύς kw 4,52 5,45 Παροχή θερµού αέρα m 3 /h Έξοδος καυσαερίων mm (in) 152,4 (6 ) 204,9 (8 ) Βάρος Kg Τάση κινητήρα V, Hz, Phase 230, µονό 230, µονό A B C D E mm ιαστάσεις ζεστού αέρα mm Ø300 Ø340 τεχνικές προδιαγραφές

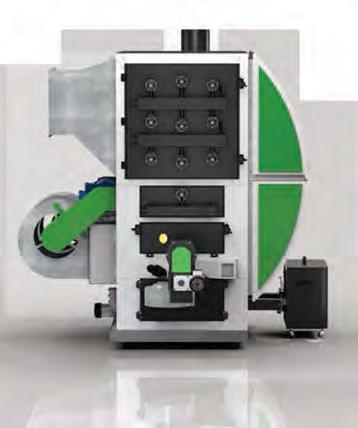

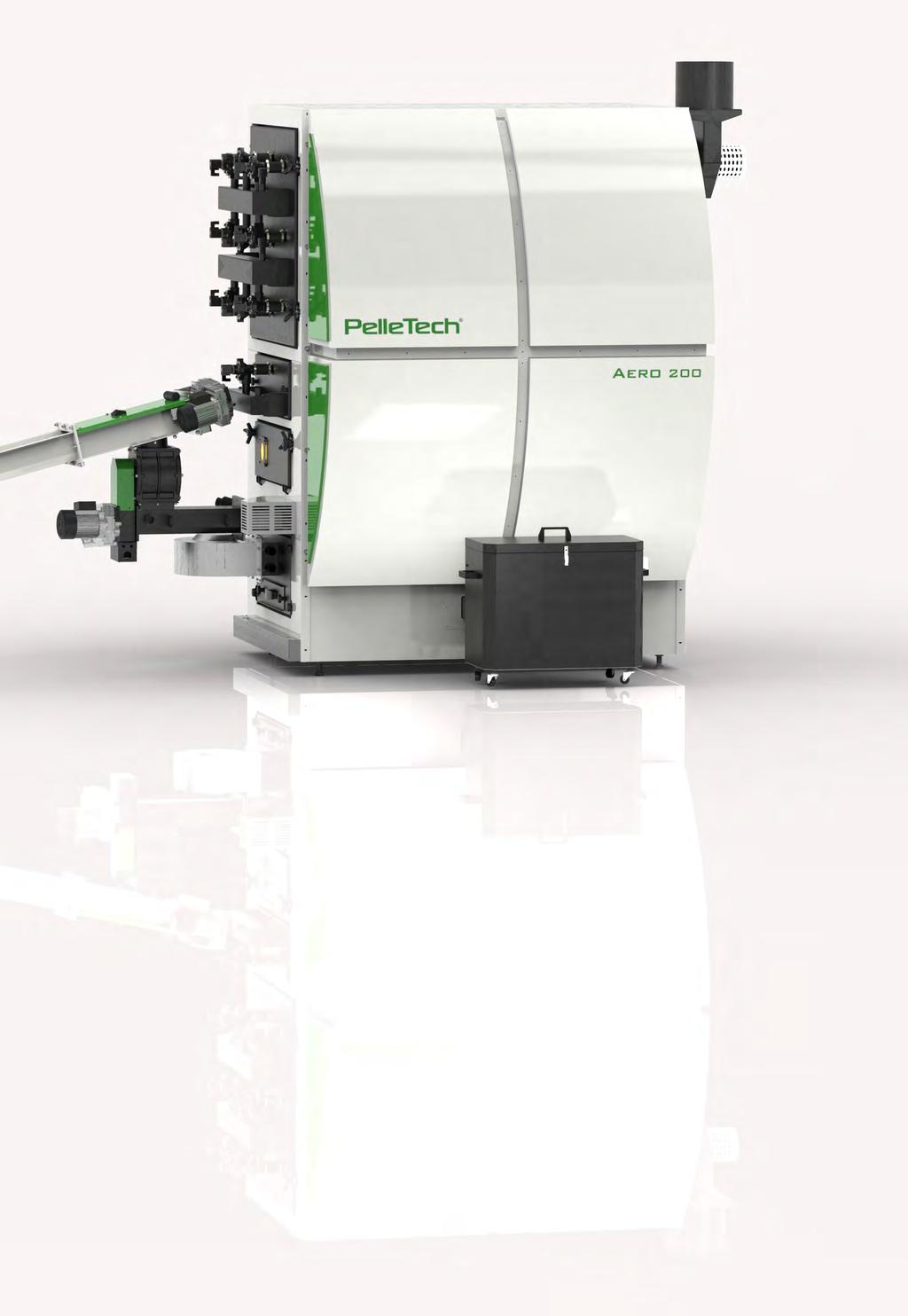

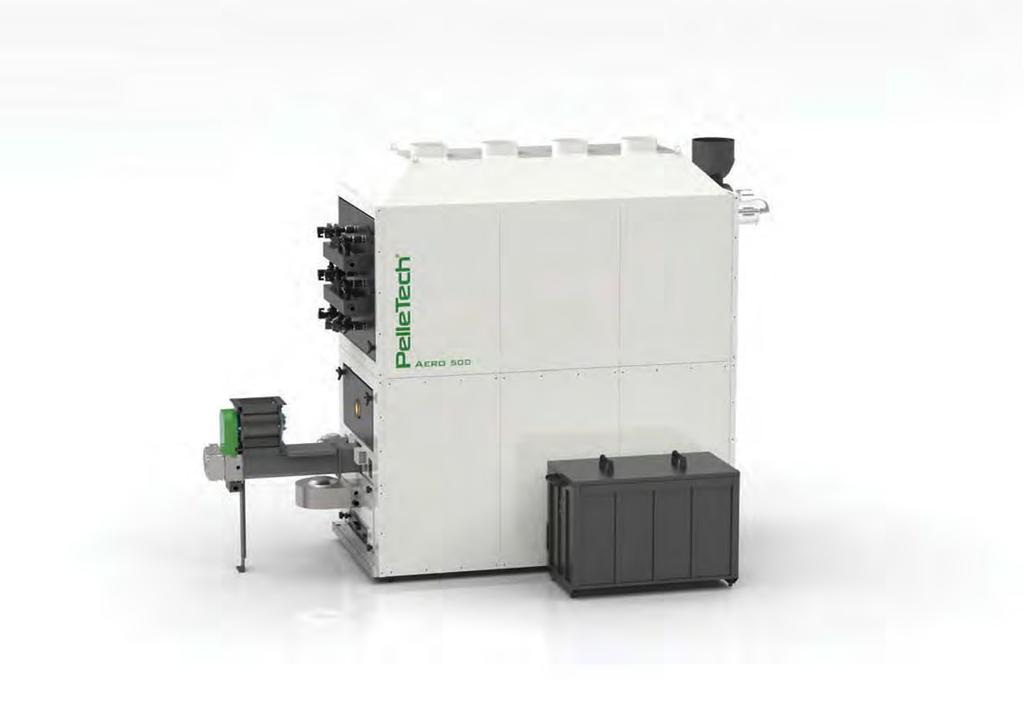

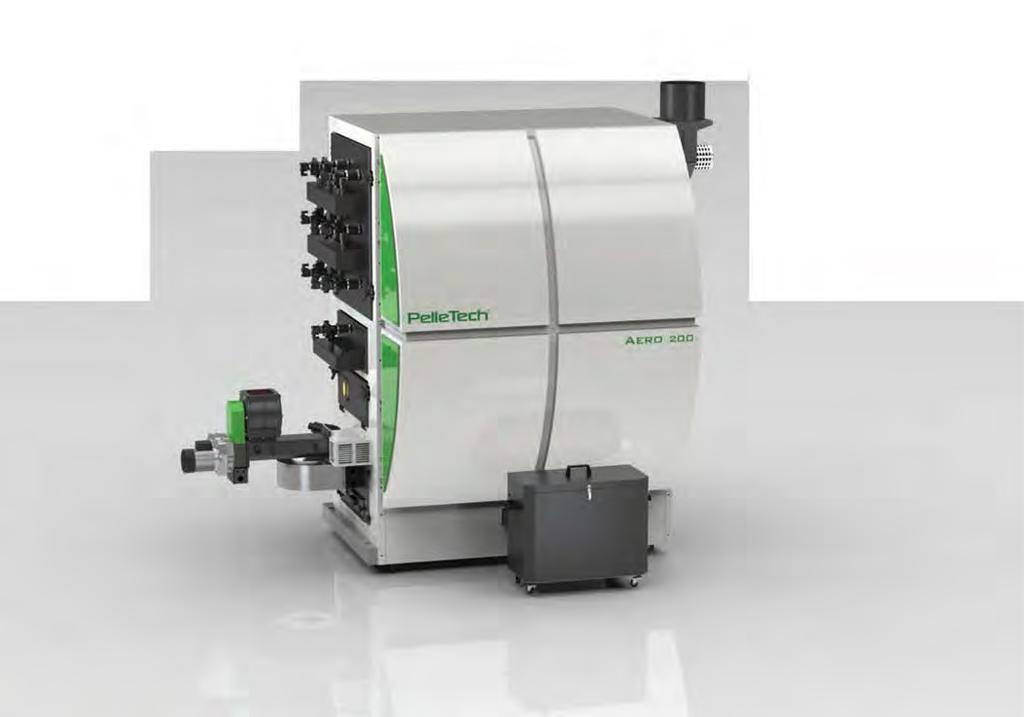

16 16 Τεχνολογία Κινούµενης Σχάρας ΙΑΘΕΣΙΜΕΣ ΕΚ ΟΣΕΙΣ: 350, 500 kw Η CAMINODESIGN ΠΑΡΟΥΣΙΑΖΕΙ ΤΙΣ ΓΕΝΝΗΤΡΙΕΣ ΘΕΡΜΟΥ ΑΕΡΑ PELLETECH AERO ΜΕ ΤΕΧΝΟΛΟΓΙΑ ΚΙΝΟΥΜΕΝΗΣ ΣΧΑΡΑΣ Ο λέβητας PelleTech AERO έχει κατασκευαστεί από τις ανάγκες των πελατών µας για βιοµηχανική θέρµανση µε ποιότητα και έµφαση στην οικονοµία. Η σχάρα καύσης έχει αναπτυχθεί ειδικά για την αυτόµατη καύση των στερεών καυσίµων (Pellet, Wood Chip, Βιοµάζα, αγροτικά υπολείµµατα κλπ.). Συνδυάζει τα πλεονεκτήµατα της καύσης τύπου εσχάρας για βέλτιστα αποτέλεσµα. Η σχάρα καύσης του λέβητα PelleTech AERO είναι ιδιαίτερα εντυπωσιακή, χάρη στη µέγιστη αποδοτικότητα και την τέλεια καύση σε όλα τα στάδια του φορτίου. Ο εναλλάκτης θερµότητας είναι σχεδιασµένος κάθετα µε αυτόµατο καθαρισµό γεγονός που τον καθιστά ιδανικό για τη χρήση των καυσίµων µε υψηλό ποσοστό υγρασίας Η τέφρα αφαιρείται αυτόµατα από τη βάση καύσης και µεταφέρεται σε ένα πρότυπο δοχείο. Η απόδοση πάνω από 90%, επιτρέπει την µέγιστη εποχιακή απόδοση στην διαµόρφωση λειτουργίας. Παράγεται σύµφωνα µε την Οδηγία Μηχανηµάτων και έχει χαρακτηρισµό CE.

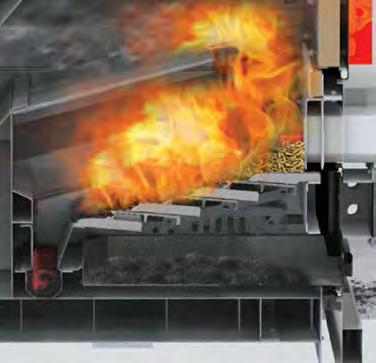

17 Μεταβλητή ισχύ ανάλογα µε τις συνθήκες εγκατάστασης και την επιλογή αποµνηµόνευσης και επιλογής των παραµέτρων καύσης ανάλογα µε τον τύπο καυσίµου Συνεχής µετατόπιση, απόξεση, πλήρη οξυγόνωση και άριστη καύση όλων των τύπων βιοµάζας ΙΑΘΕΣΙΜΕΣ ΕΚ ΟΣΕΙΣ: 150, 200 kw Πλεονεκτήµατα: Αυτόµατος καθαρισµός του εναλλάκτη θερµότητας για µακρόχρονη & απρόσκοπτη λειτουργία (προαιρετικό) Ασφαλές και σύµφωνα µε όλα τα τελευταία ευρωπαϊκά πρότυπα Πρωτοποριακό σύστηµα καυστήρα παλινδροµικής σχάρας 7 βαθµίδων που επιτρέπει την καύση βιοµάζας ακόµα και αυξηµένης υγρασίας έως και 30-35% Πολύ υψηλός βαθµός απόδοσης χάρη στις απόλυτα ελεγχόµενες συνθήκες καύσης και στις ελαχιστοποιηµένες απώλειες. Εύκολη εγκατάσταση και χρήση µε µηδαµινό κόστος συντήρησης Καλά σχεδιασµένος και κατασκευασµένος επαγωγικός ανεµιστήρας για αθόρυβη λειτουργία και µεγάλη διάρκεια ζωής Σταθερή λειτουργία που εξασφαλίζει τις βέλτιστες συνθήκες θέρµανσης Μεγάλο εύρος διαµόρφωσης Πλήρως αυτόµατη λειτουργία µε αυτόµατη ανάφλεξη, κύκλους καθαρισµού και εξαγωγή στάχτης, µε ειδοποίηση σχετικά µε την κατάσταση του λέβητα Βαρεώς τύπου διµεταλλικός θάλαµος καύσης µε µεγάλη διάρκεια ζωής από ανοξείδωτο χάλυβα υπενδεδυµένο µε χυτοσίδηρο. Βελτιστοποιηµένη καύση χάρη στον καλά µελετηµένο και κατασκευασµένο θάλαµο καύσης που επιτρέπει χαµηλές εκποµπές ρύπων. Η πρόσθετη παροχή δευτερεύοντος αέρα επιτρέπει πλήρη καύση συγκρίσιµη µε τους λέβητες πετρελαίου Ξεχωριστή διπλή παροχή αέρα στην κύρια και την δευτερογενή καύση, για βέλτιστη καύση και σωστή εκµετάλλευση του βιοκαυσίµου χωρίς απώλειες

18 18 Τεχνολογία Κινούµενης Σχάρας Οι PelleTech Aero γεννήτριες θερµού αέρα από την Camino Design θέτουν νέα πρότυπα όσον αφορά την ευκολία, την αποδοτικότητα και την ασφάλεια της θέρµανσης µε τα καύσιµα βιοµάζας. ΚΑΙΝΟΤΟΜΙΑ Με τις πολυάριθµες τεχνικές καινοτοµίες της, η σειρά PelleTech Aero έθεσε πραγµατικά νέα σηµεία αναφοράς, όπως υψηλή απόδοση και χαµηλές θερµοκρασίες καυσαερίων περίπου 150 C, καθιστώντας το ένα από τα κορυφαία προϊόντα στην αγορά. Το αποτέλεσµα είναι οι χαµηλότερες εκποµπές, η µεγιστοποίηση της µεταφοράς ενέργειας και η συνολική αξιοποίηση της δυνητικής ενέργειας που υπάρχει στο καύσιµο σας. Ο χρόνος συγκράτησης είναι ένας εξαιρετικά σηµαντικός παράγοντας καύσης ο οποίος συχνά παραβλέπεται σε ένα ποιοτικό σύστηµα καύσης.

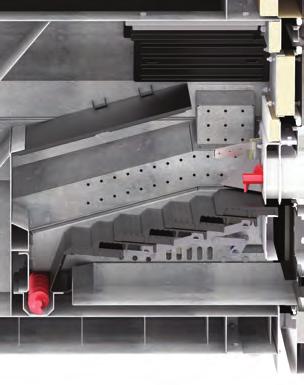

19 19 Η κινούµενη σχάρα του καυστήρα είναι ο αποτελεσµατικότερος σχεδιασµός για την πλήρη καύση αποβλήτων µε χαµηλή θερµαντική αξία, υψηλή περιεκτικότητα σε υγρασία και στάχτη. Ο σχεδιασµός επιτρέπει τον πεπερασµένο έλεγχο της καύσης, ελαχιστοποιώντας τις εκποµπές και χρησιµοποιώντας µια µεγάλη ποικιλία διαφορετικών καύσιµων αποβλήτων, µε ποικίλα χαρακτηριστικά (δηλ. χηµική σύνθεση, µέγεθος καυσίµου και περιεκτικότητα σε υγρασία). ΚΑΥΣΤΗΡΑΣ ΓΙΑ ΚΑΥΣΙΜΑ ΥΨΗΛΗΣ ΥΓΡΑΣΙΑΣ Ο καυστήρας χρησιµοποιείται σε µεγάλο βαθµό στη βιοµηχανία προϊόντων ξύλου, όπου είναι διαθέσιµα καύσιµα υψηλότερης περιεκτικότητας σε υγρασία, όπως ο φλοιός και τα πράσινα ξύλα. Η παλινδροµική σχάρα επιτυγχάνει αεριοποίηση µέσω της σταδιακής καύσης υγρού καυσίµου. Η κινούµενη σχάρα χωρίζεται σε πολλαπλά τµήµατα που επιτρέπουν µεταβαλλόµενες ταχύτητες, αλλά και ελεγχόµενες ζώνες αέρα κάτω από την καύση, µε αποτέλεσµα την πληρέστερη καύση του καυσίµου σας. Ανάλογα µε την περιεκτικότητα σε υγρασία του καυσίµου, ο καυστήρας απορροφά τη µέγιστη ποσότητα ενέργειας από το καύσιµο. Αυτό εµποδίζει την υπερβολική καύση του ξηρού καυσίµου και την υπολειτουργία των καυσίµων µε βλάστηση, αλλάζοντας το χρόνο που καταναλώνει το καύσιµο στη σχάρα.

20 20 ΗΛΕΚΤΡΙΚΟΙ ΚΙΝΗΤΗΡΕΣ ΜΕΓΑΛΗΣ ΤΡΟΦΟ ΟΣΙΑΣ & ΥΨΗΛΗΣ ΡΟΗΣ Τεχνολογία Κινούµενης Σχάρας ΟΙ ΠΑΡΕΧΟΜΕΝΟΙ ΗΛΕΚΤΡΟΚΙΝΗΤΗΡΕΣ ΤΗΣ ΣΕΙΡΑΣ PELLETECH AERO, ΑΠΟ Ι ΟΥΝ ΑΠΟΤΕΛΕΣΜΑΤΙΚΑ ΥΨΗΛΗ ΡΟΠΗ, ΕΝΩ ΤΗΝ Ι ΙΑ ΣΤΙΓΜΗ ΚΑΤΑΝΑΛΩΝΟΥΝ ΟΣΟ ΤΟ ΥΝΑΤΟΝ ΛΙΓΟΤΕΡΗ ΗΛΕΚΤΡΙΚΗ ΙΣΧΥ. ΕΙΝΑΙ ΣΧΕ ΙΑΣΜΕΝΟΙ ΓΙΑ ΛΕΙΤΟΥΡΓΙΑ ΜΕ ΤΙΣ ΕΛΑΧΙΣΤΕΣ ΠΙΘΑΝΕΣ ΣΥΝΙΣΤΩΣΕΣ ΠΟΥ ΚΑΤΑΝΑΛΩΝΟΥΝ ΕΝΕΡΓΕΙΑ ΓΙΑ ΝΑ ΙΑΤΗΡΟΥΝ ΤΗΝ ΚΑΤΑΝΑΛΩΣΗ ΡΕΥΜΑΤΟΣ ΣΕ ΕΞΑΙΡΕΤΙΚΑ ΧΑΜΗΛΑ ΕΠΙΠΕ Α. Η ΚΑΤΑΝΑΛΩΣΗ ΙΣΧΥΟΣ ΤΟΥ ΛΕΒΗΤΑ ΕΙΝΑΙ ΜΟΝΟ 0,38 KW ΣΥΣΤΗΜΑ ΠΝΕΥΜΑΤΙΚΟΥ ΚΑΘΑΡΙΣΜΟΥ (ΠΡΟΑΙΡΕΤΙΚΟ) Ένας καθαρός εναλλάκτης θερµότητας είναι ζωτικής σηµασίας στο προσδόκιµο ζωής 4 και στην απόδοση ενός λέβητα. 6 Με σύντοµες εκκενώσεις του 7 2 πεπιεσµένου αέρα, το σύστηµα πνευµατικού καθαρισµού αφαιρεί τακτικά την συγκεντρωµένη τέφρα από τον εναλλάκτη θερµότητας, µε τον τρόπο αυτό το σύστηµα πνευµατικού καθαρισµού του εναλλάκτη συµβάλλει σηµαντικά στην διάρκεια σωστής λειτουργίας του εναλλάκτη και απαλλάσσει από τη συντήρηση της γεννήτριας θερµού αέρα. 2. ΤΕΧΝΟΛΟΓΙΑ ΚΙΝΟΥΜΕΝΗΣ ΣΧΑΡΑΣ Η κινούµενη σχάρα (επίσης γνωστή ως βηµατική-σχάρα ή κεκλιµένη σχάρα) είναι η πλέον ευέλικτη (σε όρους ευελιξίας ανοχής καυσίµου). Το καύσιµο παρέχεται επάνω σε µία σειρά κεκλιµένων επιπέδων πινάκων οι οποίοι κινούνται σε µία σειρά, έτσι ώστε το καύσιµο ταξιδεύει αργά (διαρκής αναµόχλευση) προς το απώτερο άκρο του θαλάµου καύσης. Το καύσιµο στεγνώνει και στη συνέχεια καίγεται καθώς κινείται προς τα κάτω στη σχάρα (ο πρωτογενής αέρας παρέχεται κάτω από την σχάρα). Οι ειδικά διαµορφωµένες σταθερές πλάκες του καυστήρα είναι κατασκευασµένες ούτως ώστε να ανασηκώνουν τα κινητά µέρη του καυστήρα (νύχια), µε αποτέλεσµα την θραύση και αποφυγή δηµιουργίας κρούστας (κλινκερ) στην επιφάνεια της σχάρας καθώς και τον περαιτέρω εµπλουτισµό του καυσίµου µε αέρα. Αυτή η αλληλουχία καύσης είναι ένα από τα µεγάλα πλεονεκτήµατα του καυστήρα: ρυθµίζοντας την ταχύτητα της σχάρας, της τροφοδοσίας καυσίµου και της παροχής αέρα, είναι δυνατόν να κάψει ένα ευρύ φάσµα των καυσίµων µε διάφορες περιεκτικότητες σε υγρασία. Η προσθήκη της επένδυσης χυτοσίδηρου υψηλής ποιότητας πάνω από την σχάρα αντανακλά πίσω θερµότητα, ενθαρρύνοντας την ξήρανση και την επακόλουθη ανάφλεξη, και έτσι επιτρέπει την καύση των υγρών καυσίµων και ανέχεται µέχρι περιεκτικότητα σε υγρασία 30-35%. Μόλις το καύσιµο βιοµάζας έχει αποτεφρωθεί, η εναποµένουσα τέφρα πέφτει από το κατώτερο άκρο της σχάρας, και αφαιρείται µηχανικά στο δοχείο συλλογής της τέφρας. Ευρεία ανοχή του τύπου καυσίµου, περιεκτικότητα σε υγρασία (30-35%), και το µέγεθος των σωµατιδίων Ως αποτέλεσµα της ευρείας ανοχής καυσίµων, φθηνότερα καύσιµα µπορεί να χρησιµοποιηθούν, βοηθώντας στην αντιστάθµιση του υψηλότερου κόστους κεφαλαίου Η κίνηση του καυσίµου βοηθά στην αποφυγή επικαθήσεων (clinkering) και αποτρέπει τα µπλοκαρίσµατα

21 21 3. ΑΥΤΟΜΑΤΗ ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΚΑΥΣΑΕΡΙΩΝ ΚΑΙ ΚΑΥΣΗΣ ΜΕΣΩ ΕΛΕΓΧΟΥ ΑΙΣΘΗΤΗΡΑ LAMBDA Λόγω του εγκατεστηµένου αισθητήρα Λάµδα, ο οποίος παρακολουθεί συνεχώς τις τιµές των καυσαερίων και αντιδρά σε διαφορετικές ιδιότητες καυσίµου, είναι δυνατόν πάντα να επιτυγχάνεται τέλεια καύση και οι χαµηλότερες τιµές εκποµπών Ο αισθητήρας λάµδα διορθώνει την απαιτούµενη ποσότητα καυσίµου και δευτερεύοντα αέρα, εξασφαλίζοντας έτσι την καθαρότερη καύση, για λειτουργία µερικού φορτίου Το αποτέλεσµα είναι η χαµηλή κατανάλωση καυσίµου και οι χαµηλότερες δυνατές τιµές εκποµπών ακόµη και όταν η ποιότητα του καυσίµου ποικίλλει 4. ΘΑΛΑΜΟΣ ΚΑΥΣΗΣ Ο θάλαµος καύσης είναι κατασκευασµένος από ένα εξαιρετικά ανθεκτικό στη θερµότητα πυρίµαχο σκυρόδεµα, το οποίο αποθηκεύει θερµότητα ιδιαίτερα µεγάλο χρονικό διάστηµα γεγονός που το καθιστά ευκολότερο να ανάψει τα καύσιµα αξιόπιστα. 6. HOT AIR IGNITER 5. ΑΥΤΟΜΑΤΟΣ ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ Ο έλεγχος των συστηµάτων θέρµανσης προσφέρει πολλά πλεονεκτήµατα και διευκολύνει τη λειτουργία χάρη σε ένα απλό σχέδιο οθόνης και ένα εύχρηστο µενού Η κεντρική µονάδα ελέγχου είναι σταθερή µέσα στο πλαίσιο του λέβητα µειώνοντας το κόστος εγκατάστασης Επιπλέον, ο έλεγχος προσφέρει ολοκληρωµένη τροφοδοσία ζεστού αέρα, καθώς και πρόσθετες δυνατότητες επέκτασης µε τη µορφή καρτών εισόδου για ζώνες θέρµανσης, διαχείριση buffer και ελέγχου ηλιακού κυκλώµατος ΠΡΟΣΘΕΤΕΣ ΣΥΣΚΕΥΕΣ ΠΡΟΣΤΑΣΙΑΣ Εκτός από τις αναφερόµενες διατάξεις ασφαλείας, οι PelleTech Aero Γεννήτριες θερµού αέρα είναι επίσης εξοπλισµένες µε όλες τις συσκευές ασφαλείας, όπως απαιτείται από τα σχετικά πρότυπα ασφαλείας. Προστασία απο επιστροφή καύσης (συσκευή ασφαλείας) Αισθητήρας πίεσης και θερµοκρασίας Μηχανισµός παύσης τροφοδοσίας σε περίπτωση υπερφόρτωσης καυσίµου Για την επιτυχή ανάφλεξη όλων των προϊόντων βιοµάζας, η Camino Design συνιστά τη χρήση του φυσητήρα θερµού αέρα. Εξοικονόµηση ενέργειας άνω του 88% Αποτελεσµατικός έλεγχος ανάφλεξης Αθόρυβο σύστηµα Ενσωµατωµένη συσκευή για γρήγορη και ασφαλή ανάφλεξη Λειτουργική ασφάλεια χάρη στην ηλεκτρονική προστασία του θερµαντικού στοιχείου Φυσητήρας και θερµαντικό στοιχείο µπορούν να ελέγχονται ξεχωριστά Σύµφωνα µε τις Ευρωπαϊκές απαιτήσεις ασφάλειας. 7. ΑΥΤΟΜΑΤΗ ΕΞΑΓΩΓΗ ΣΤΑΧΤΗΣ (ΠΡΟΑΙΡΕΤΙΚΟ) Η καθαρή καύση αφήνει µόνο τα ορυκτά που περιέχονται στα καύσιµα ως τέφρα. Ο κοχλίας στάχτης αφαιρεί την τέφρα από το θάλαµο καύσης και την καθοδηγεί στο δοχείο τέφρας.

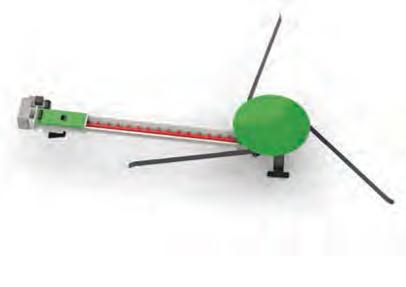

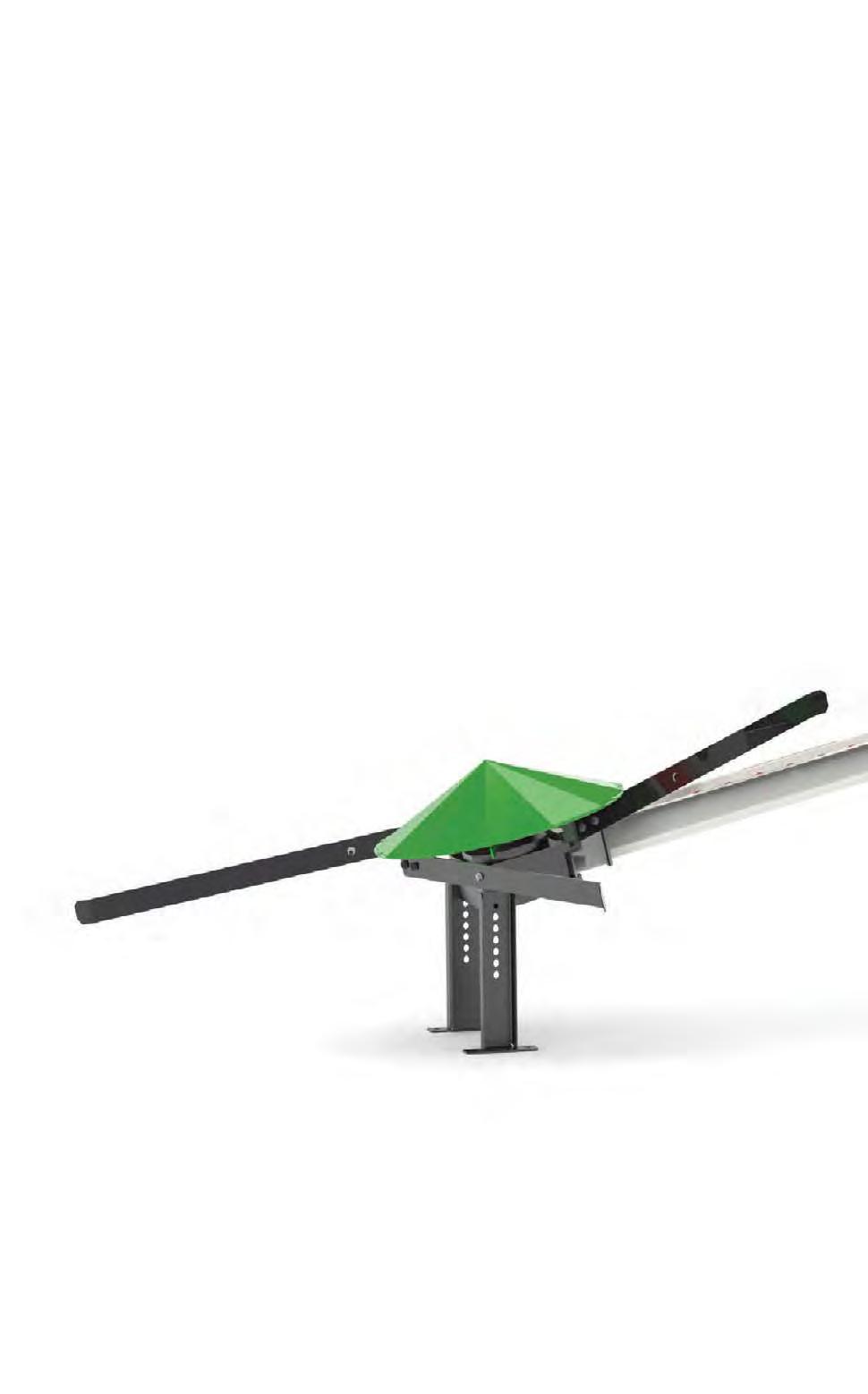

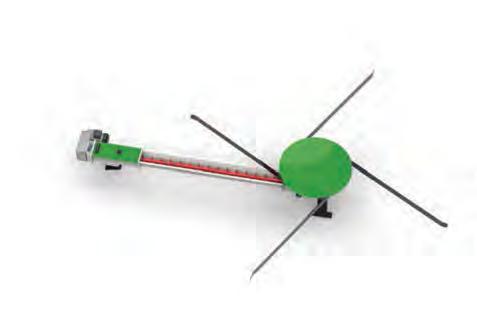

22 22 2. ΕΙ ΙΚΗ ΚΑΤΑΝΟΜΗ ΤΩΝ ΕΛΑΤΗΡΙΩΝ ΑΝΑ ΕΥΣΗΣ 3πλα για Ø3.0m κύκλωµα τροφοδοσίας 4πλα για Ø4.0m κύκλωµα τροφοδοσίας 5πλα για Ø5.0m κύκλωµα τροφοδοσίας 1. ΚΩΝΙΚΟΣ ΑΝΑ ΕΥΤΗΡΑΣ Ο δίσκος παραµένει σταθερός µέχρι να αφαιρεθούν τα ελατήρια Μείωση των δαπανών ενέργειας-δυνάµεων και ροπής λόγω του βάρους του καυσίµου ΑΙΣΘΗΤΗΡΑΣ LAMBDA* Ο αισθητήρας Λάµδα εξασφαλίζει τη σταθερά υψηλή απόδοση στην παροχή οξυγόνου κύριας και δευτερογενούς καύσης. Παράλληλα συµβάλλει στην ελαχιστοποίηση εκποµπών βλαβερών καυσαερίων και στην προστασία του περιβάλλοντος * Προαιρετικός εξοπλισµός Αποφυγή δηµιουργίας κοιλότητας µε αποτέλεσµα την αποτροπή συσσώρευσης καυσίµου ΣΥΣΤΗΜΑ ΑΓΩΓΟΥ ΤΡΟΦΟ ΟΣΙΑΣ 6. ΠΡΟΣΤΑΣΙΑ ΕΝΑΝΤΙ ΤΗΣ ΕΠΙΣΤΡΟΦΗΣ ΦΛΟΓΑΣ Αυτοµατοποιηµένο σύστηµα παροχής καυσίµου εφοδιασµένο µε συσκευή ασφαλείας που εγγυάται τη συνεχή σφράγιση µεταξύ του θαλάµου αποθήκευσης του καυσίµου και την γραµµή τροφοδοσίας καύσιµου και εµποδίζει την επιστροφή της φλόγας στο θάλαµο καυσίµου (Back Burn Protection Star valves System,SBP) Ειδικά σχεδιασµένο κανάλι-οδηγός καυσίµου Περισσότερο υλικό στον κοχλία τροφοδοσίας Αποτροπή µπλοκαρίσµατος και δυσλειτουργίας του συστήµατος τροφοδοσίας ιαθέσιµες επεκτάσεις του αγωγού τροφοδοσίας από 400 χιλιοστά έως 6 µέτρα

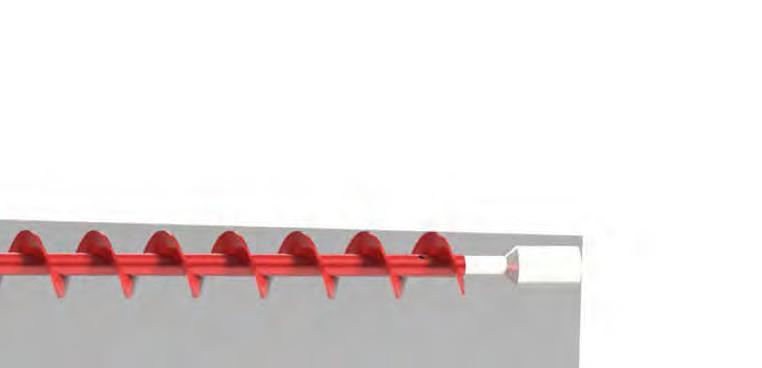

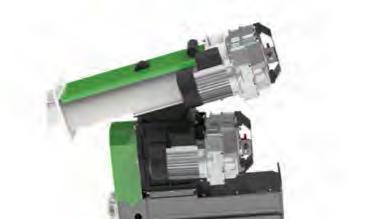

23 23 7. ΚΟΥΤΙ ΤΕΜΑΧΙΣΗΣ τεµαχίζει τα µεγαλύτερα κοµµάτια ξύλου αποτρέπει το µπλοκάρισµα του συστήµατος τροφοδοσίας 8. ΗΛΕΚΤΡΟΚΙΝΗΤΗΡΕΣ ΥΨΗΛΗΣ ΑΠΟ ΟΣΗΣ / ΡΟΠΗΣ ΚΑΙ ΧΑΜΗΛΗΣ ΚΑΤΑΝΑΛΩΣΗΣ ΙΣΧΥΟΣ, ΕΓΓΥΟΥΝΤΑΙ ΤΗΝ ΕΛΑΧΙΣΤΗ ΜΕΤΑ ΟΣΗ ΗΧΟΥ ΚΑΙ ΤΗΝ ΑΚΡΙΒΗΣ ΜΕΤΑ ΟΣΗ ΙΣΧΥΟΣ ΚΑΤΑΝΑΛΩΣΗ ΕΝΕΡΓΕΙΑΣ MONO 0,37 kw!!! Εξαιρετική απόδοση σηµαίνει µεγαλύτερη εξοικονόµηση ενέργειας (98% ανά ταχύτητα φάσης) Ευέλικτες επιλογές στερέωσης Υψηλή απόδοση Υψηλή ροπή Υψηλή Ροπή Εξόδου Nm!!! 3. ΣΥΣΤΗΜΑ ΜΕΤΑ ΟΣΗΣ ΚΙΝΗΣΗΣ ΑΝΑ ΕΥΤΗΡΑ ΣΥΣΤΗΜΑ ΕΛΕΓΧΟΥ ΚΙΝΗΣΗΣ Αυτοµατοποιηµένο σύστηµα που παρακολουθεί την κίνηση του κοχλία τροφοδοσίας εµποδίζοντας την τροφοδοσία από ακατάλληλο µέγεθος καυσίµου. 5. ΚΟΧΛΙΑΣ ΤΡΟΦΟ ΟΣΙΑΣ αποτρέπει την συγκέντρωση υλικού κατάλληλο για κοµµάτια ξύλου µέχρι G50 ελάχιστη δαπάνη ενέργειας-ροπής ανθεκτικό στις καταπονήσεις Περισσότερες από ώρες ασφαλούς λειτουργίας Στιβαρή και σταθερή κατασκευή Ασφαλής λειτουργία Σχέση µετάδοσης (i)

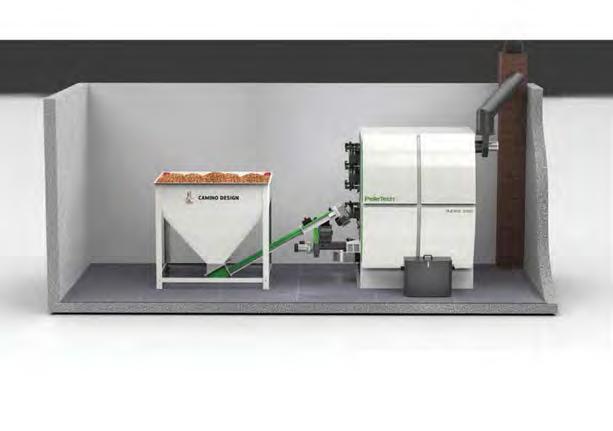

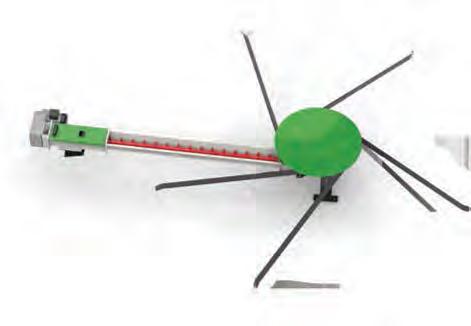

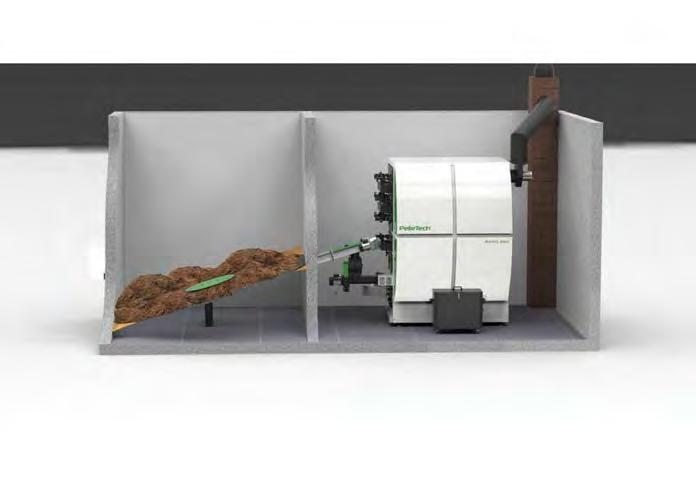

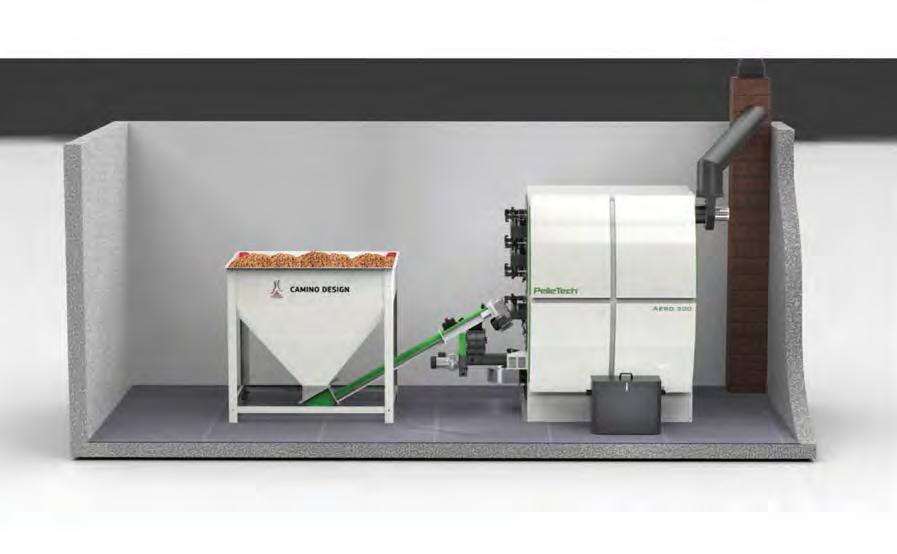

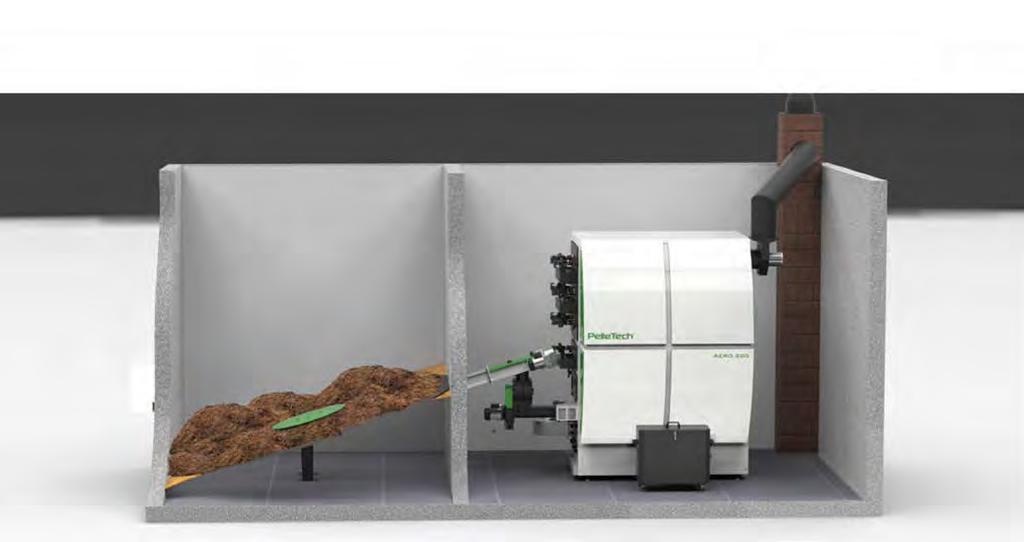

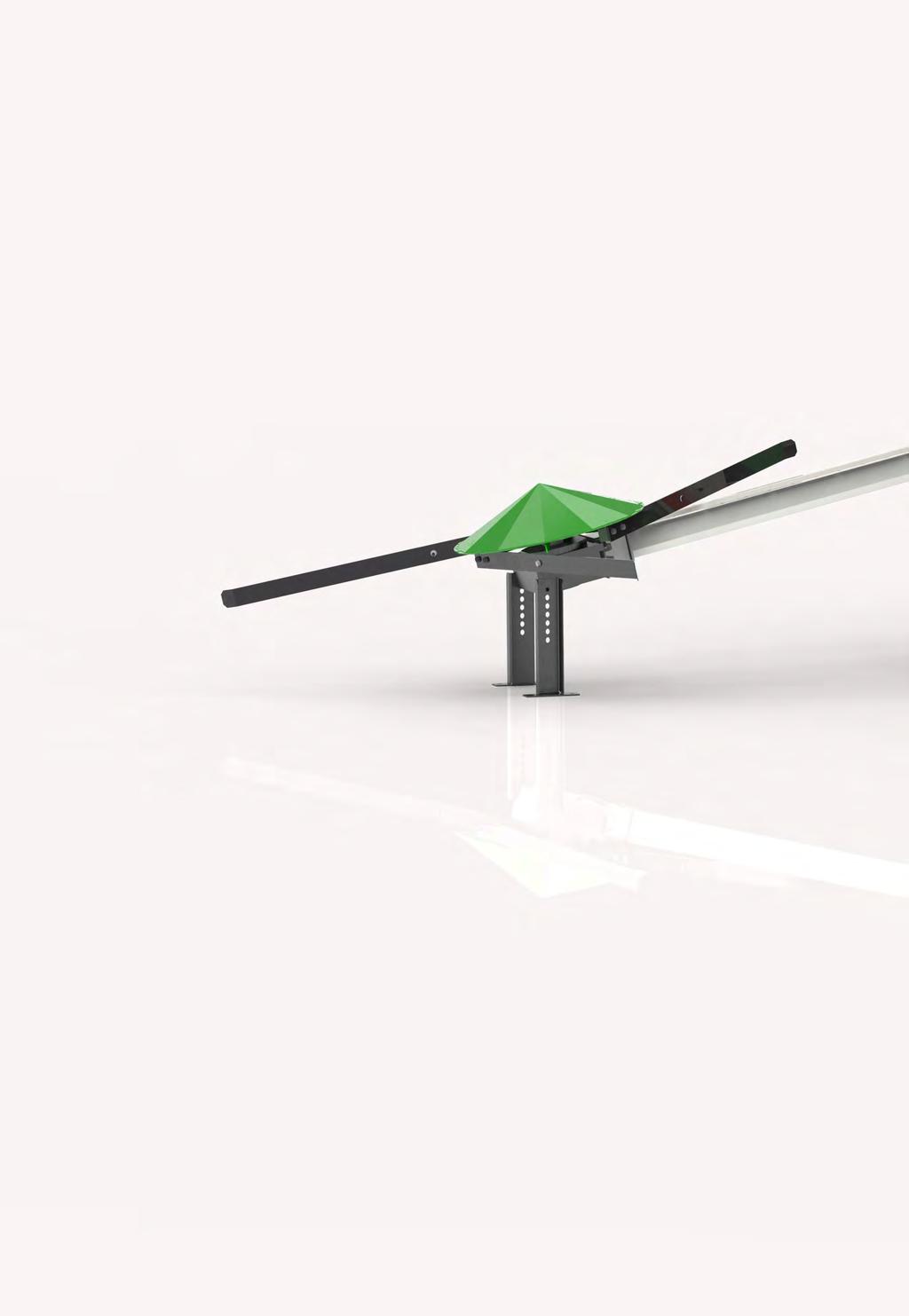

24 24 Με βάση τη διάταξη του κτιρίου, το µέγεθος της αποθήκευσης καυσίµων, τη χωρητικότητα του λέβητα και τον τύπο του καυσίµου, µπορούµε να προσφέρουµε εξατοµικευµένα συστήµατα µεταφοράς καυσίµου, όπως αναδευτήρες, σιλό και κινούµενο δάπεδο. Τα συστήµατα τροφοδοσίας Camino Design είναι σχεδιασµένα µε γνώµονα την αντοχή στο χρόνο και την απόλυτα σταθερή και ακριβή παροχή καυσίµων, όπως πριονίδια, πελλετ και τσιπ µεγέθους εώς και G50 (30 µε 50mm). Συστήµτα τροφοδοσίας Η αξιοπιστία ενός συστήµατος τροφοδοσίας καυσίµου είναι ζωτικής σηµασίας όταν πρόκειται για βιοµηχανικές ή αγροτικές εγκαταστάσεις, εξασφαλίζοντας την απρόσκοπτη λειτουργία των γεννήτριων θερµού αέρα. Η Camino Design µπορεί να προσφέρει ένα πλήρες πακέτο τροφοδοσίας του λεβητά σας. Τα σιλό, οι αναδευτήρες και τα κινούµενα δάπεδα, έχουν σχεδιαστεί βάση των λεβητών κσι των γεννητριών θερµού αέρα, ώστε να εξασφαλίζουν την απαιτούµενη ποσότητσα καυσίµου λαµβάνοντας υπόψη την όλη διαδικασία της µεταφοράςε και καύσης του καυσίµου. Αυτό ελαχιστοποιεί τη σπατάλη καυσίµων, εξασφαλίζοντας παράλληλα ότι οι ενεργεικές σας ανάγκες πληρούνται µε συνέπεια. Σε πολλές µονάδες παραγωγής θερµότητας, τα συστήµατα τροφοδοσίας καυσίµου έχουν σχεδιαστεί ως ξεχωριστά κοµµάτια. Αυτό έχει ως αποτέλεσµα όταν συνεργάζονται µε τις µονάδες παραγωγής θερµότητας να προκαλούνται φθορές του εξοπλισµού και δυσλειτουργίες κατά την παραγωγή θερµότητας λόγω ασυµβατότητας.

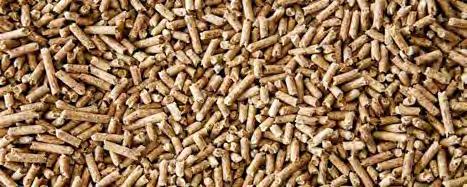

25 Η πυκνότητα του πελλετ είναι περίπου τριπλάσια της πυκνότητας των θρυµατισµένων ξύλων (woodchip) και είναι πολύ πιο εύκολο να µετακινηθεί από την αποθήκη καυσίµου στο λέβητα, χάρη στα χαρακτηριστικά ροής του. Ως εκ τούτου, η αποθήκευση πελλετ σε ένα υπάρχων ή νέο κτίριο είναι σχετικά απλή. Επιπλέον, µια µεγάλη κατηγορία υφιστάµενων εσωτρικών και εξωτερικών σιλό και αποθηκών είναι κατάλληλα για χρήση πελλετ. Σε αυτό το σηµείο η οµοιότητα µε τη γεωργική βιοµηχανία τελειώνει. Οι κοχλίες, ειδικά σχεδιασµένοι για την µετακίνηση των πελλετ ξύλου κατασκευάζονται προσεκτικά για να µεταφέρουν το καύσιµο µε την κατάλληλη ταχύτητα (προσαρµόζονται ανάλογα µε το µέγεθος του λέβητα που εξυπηρετούν). Πολλά από τα ευέλικτα προϊόντα τροφοδοσίας στην αγορά, που στην πραγµατικότητα είναι γεωργικά προϊόντα, έχουν αρχικά σχεδιαστεί για τη µεταφορά καυσίµων πιο ελεύθερης ροής, όπως σιτηρά, µε τη µέγιστη ταχύτητα. Η υψηλή ταχύτητα περιστροφής προκαλεί αλλίωση στο πελλετ, γεγονός που µπορεί να οδηγήσει σε υπερβολική στάθµη σκόνης και να µπλοκάρει τους κοχλίες. Γενικά, οι εύκαµπτοι κοχλίες θα πρέπει να προορίζονται µόνο για συστήµατα όπου ο κοχλίας έχει ένα µόνο σηµείο παραλαβής του καυσίµου (π.χ., την έξοδο από κωνικό σιλό). Για τους µεγάλους λέβητες (>400kW), οι εύκαµπτοι κοχλίες είναι ακατάλληλοι λόγω της απαιτούµενης ροπής. Οι άκαµπτοι αγωγοί όπως αυτοί που χρησιµοποιούνται συνήθως για τη µεταφορά των θρυµατισµένων ξύλων (woodchip) είναι µια πολύ αξιόιπιστη λύση. 25

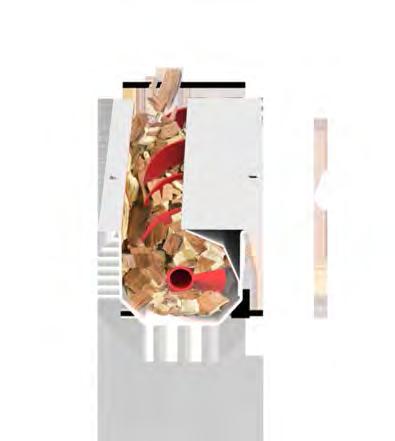

26 26 Το σύστηµα τροφοδοσίας αναδευτήρα Pelletech έχει σχεδιαστεί για να µεταφέρει βιοµάζα υπό τη µορφή πριονιδιού, θρυµατισµένου ξύλου (woodchip) κ.λ.π από το δοχείο αποθήκευσης στο συστήµα καύσης Pelletech Aero χωρίς τη βοήθεια χοάνης µαταφοράς. Το woodchip είναι πολύ επιρρεπές να κολλάει στα τυχώµατα και να σχηµατίζει σωρούς στις κάθετες πλευρές της δεξαµενής. Εποµένως, όλες οι λύσεις τροφοδοσίας ξύλου απαιτούν κάποια µορφή µηχανικής ανάδευσης µέσα στην αποθήκη καυσίµων. Εάν χρησιµοποιείται ένας κοχλίας χωρίς µηχανισµό ανάδευσης, τα θρυµατισµένα ξύλα γύρω από τον κοχλία θα µεταφερθούν µε επιτυχία στο λέβητα, αλλά δεν θα πέσει καινούργιο καύσµο µέσα στον κοχλία. Η τάση ενός καυσίµου να συσσωρεύεται είναι συνάρτηση τόσο της περιεκτικότητας σε υγρασία όσο και του µεγέθους του καυσίµου. Για παράδειγµα, τα ανακυκλώσιµα καύσιµα τείνουν να σχίζονται παρά να τεµαχίζονται - τα ακανόνιστα σχισµένα καύσιµα περιέχουν µεγάλο ποσοστό µακρόστενων κοµµατίων και ως εκ τούτου µπλοκάρουν πολύ περισσότερο από το καύσιµο το οποίο παράγεται σε θρυµατιστή και έχει κατά µέσο όρο τετράγωνη εγκάρσια διατοµή. Ο απλούστερος µηχανισµός αναδεύσης αποτελείται από ένα ζεύγος χαλύβδινων βραχιόνων πολλαπλών ελασµάτων τα οποία συνδέονται σε έναν περιστρεφόµενο δίσκο. Η περιστροφή του δίσκου πραγµατοποιείται από τον κοχλία µεταφοράς καυσίµου µέσω ενός γραναζωτού κιβωτίου, το οποίο αλλάζει την κατεύθυνση της φοράς της κίνησης κατά 90 0 και πολλαπλασιάζει τη ροπή στρέψης. Κάθε φορά που ο κοχλίαςµεταφέρει καύσιµο, οι λεπίδες του αναδευτήρα περιστρέφονται παράλληλα διασφαλίζοντας µέσω της ανάδευσης την συνεχή ροή καυσίµου προς τον κοχλία. Για µεγαλύτερους λέβητες (> 400kw) ή όταν µεγαλύτερου όγκου δεξαµένές απαιτούνται, η Camino Design προσφέρει αναδευτήρες βαρέως τύπου οι οποιοι διαθέτουν ξεχωριστό κινητήρα για την περιστροφή του συστήµατος ανάδευσης και ξεχωριστό κινητήρα για τον κοχλια µεταφόρας καυσίµου.

27 27

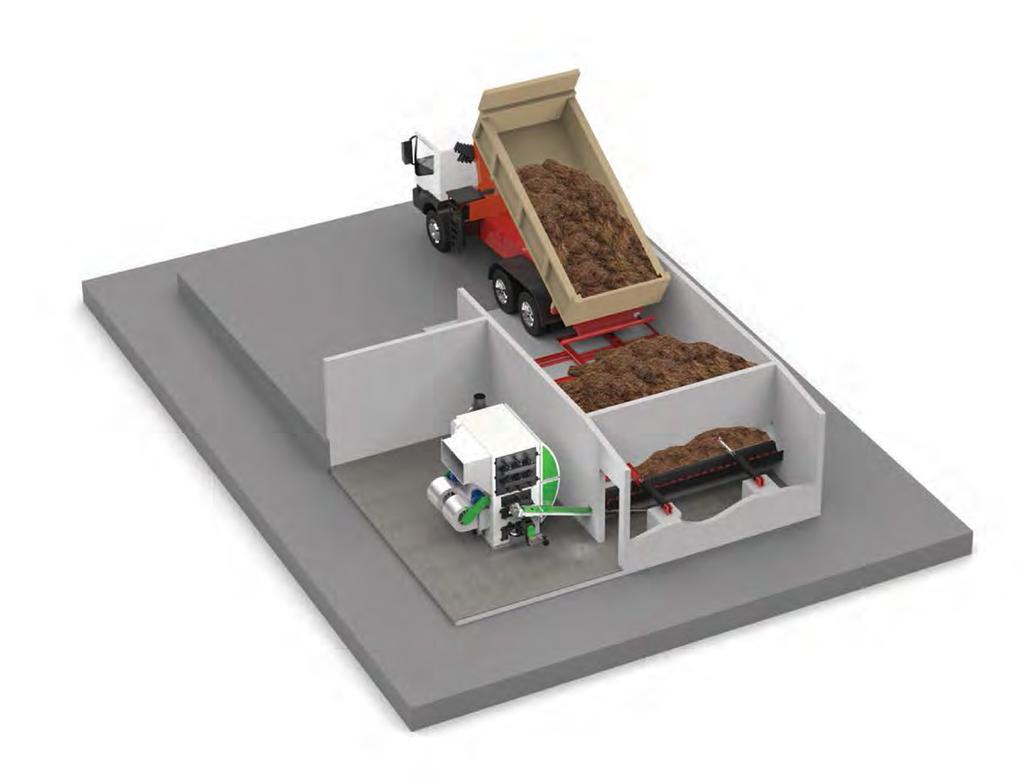

28 28 Τα κινούµενα δάπεδα είναι η πλεόν κατάλληλκη επιλογή όταν απαιτείται µεγάλος όγκος αποθήκευσης καυσίµου. Τα καύσιµα µέχρι 50mm µήκος (G50) µπορούν να τροφοδοτηθούν χωρίς κανένα πρόβληµα σε κοχλίµεταφορέα και από εκεί στη µονάδα θέρµανσης. Τυπικά, το κινούµενο δάπεδο αποτελείται από δύο ή περισσότερες ράγες πλάτους περίπου 1,5 m εως 2,75 m και µήκους µέχρι 10 m. Κάθε ράγα διαθέτει πτερύγια τριγωνικών διατοµών τα οποία ολισθαίνουν κάτω από τι καύσµο προς τη µια κατεύθυση ενώ κινούµενο προς την αντίθετη φορά το µεταφέρουν προς τον κοχλιοµεταφορέα. Τέλος, ο κοχλιοµεταφοέρας µεταφέρει το καύσιµο προς τις µονάδες θέρµανσης. Η πλήρωση της δεξαµενής καυσίµου µπορεί να πραγµατοποιηθεί είτε µέσω συστήµατος κοχλιών (γεµιστήρας) είτε απευθείας µε ανατροπή του καυσίµου από φορτηγό.

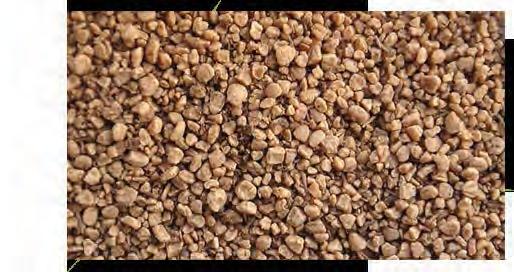

29 ΤΥΠΟΙ ΚΑΥΣΙΜΩΝ ΠΟΥ ΧΡΗΣΙΜΟΠΟΙΕΙ Ο PELLETECH AERO Υπάρχει ένα ευρύ φάσµα πρωτότυπων πηγών καυσίµων βιοµάζας, που µπορούν να οριστούν ως «υγρές» και «ξηρές» πηγές. Κάτω από αυτές τις δύο κατηγορίες, οι πηγές των καυσίµων που χρησιµοποιούν οι γεννήτριες θερµού αέρα της PelleTech Aero µπορούν να οµαδοποιηθούν σε πέντε κατηγορίες: 1. Pellet Λεριλαµβάνει τα Pellet O-Norm M7135, τα Pellet EN Α1, τα Pellet DIN plus, τα Pellet DIN 51731, τα Pellet Cardwood, το καλαµπόκι, τον πυρήνα της ελιάς. 2. Παρθένο ξύλο - Ξηρό Περιλαµβάνει στρογγυλό ξύλο, υπολείµµατα συγκοµιδής (brash), φλοιό, πριονίδια και υπολείµµατα κοµµένων δέντρων. 3. Ενεργειακές καλλιέργειες - Ξηρά περιλαµβάνει ξυλώδη ενεργειακές καλλιέργειες (δασοκοµία µικρής περιστροφής, ιτιά, ευκάλυπτος, λεύκα), χλοώδεις ενεργειακές καλλιέργειες (µισάνθου και κάνναβη) ζαχαροτεύτλων (ζαχαρότευτλα) καλλιέργειες αµύλου (σιτάρι, κριθάρι, καλαµπόκι / καλαµπόκι) καλλιέργειες ελαιούχων προϊόντων (κράµβη, λινάρι, ηλίανθος) και ακόµη και υδροπονία (ζιζάνιο της λίµνης, φύκια, άλγη). products 4. Γεωργικά κατάλοιπα - Υγρό περιλαµβάνει ζωµό χοιροειδών και βοοειδών, κοπριά προβάτων, ενσίρωση χόρτου. Ξηρό περιλαµβάνει τα απορρίµµατα πουλερικών, το άχυρο από σίτο ή κριθάρι, τον σπόρο καλαµποκιού. 5. Υπολείµµατα τροφίµων - Υγρό περιλαµβάνει απόβλητα από διάφορες διεργασίες στους κλάδους αποστακτηρίων, γαλακτοκοµικών προϊόντων, κρέατος, ψαριών, ελαίων, οπωροκηπευτικών. 6. Βιοµηχανικά κατάλοιπα - Ξηρό Ξηρό περιλαµβάνει υπολείµµατα από πριονίδια κατασκευής επίπλων, βιοµηχανικών σανίδων, παλέτες. καύσιµα

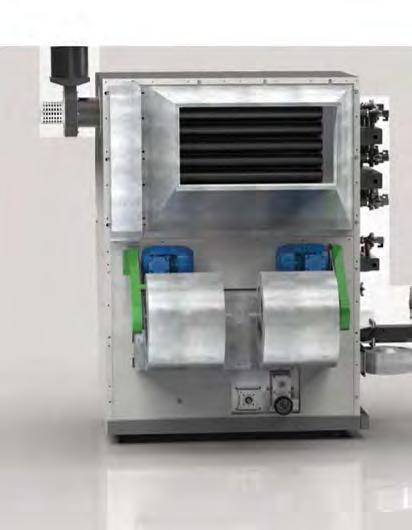

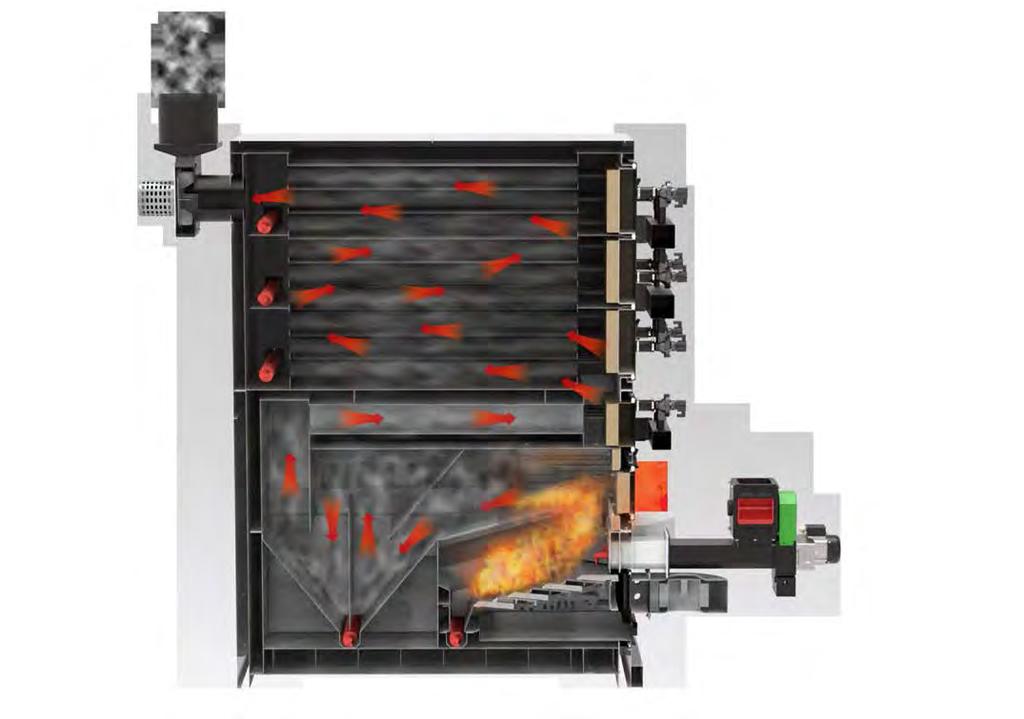

30 30 τεχνολογία Τεχνολογία Κινούµενης Σχάρας Πρωτοποριακό σύστηµα καυστήρα παλινδροµικής εσχάρας πολλαπλών επιπέδων που επιτρέπει την καύση βιοµάζας ακόµη και αυξηµένης υγρασίας. ιπλοί ανεµιστήρες κύριας και δευτερογενής καύσης µε ανεξάρτητο έλεγχο καθ όλη τη διάρκεια της καύσης από τον controller ανάλογα µε τις συνθήκες και τον τύπο του καύσιµου. Θυρίδες παροχής αέρα δευτερογενής καύσης που εξασφαλίζουν επιπλέον ελεγχόµενη παροχή αέρα στα καυσαέρια, εµπλουτισµό και ανάφλεξη τους για άριστη ποιότητα καύσης και µεγάλο βαθµό απόδοσης. Ενισχυµένος κοχλίας παροχής καύσιµου µεγάλης διατοµής µε δυνατότητα µεταφοράς ακόµα και Wood Chips µε ακόµα και τύπου G50. Χυτοσίδηρο σύστηµα τροφοδοσίας µε περιστρεφόµενα διαµερίσµατα παροχής υλικού καύσης που εξασφαλίζει την προστασία από επιστροφή φωτιάς (Back burn Protection Starvalves System,SBP). ιπλοί κινητήρες τροφοδοσίας καύσιµου νέας γενιάς, υψηλής απόδοσης µε πολύ χαµηλή ενεργειακή κατανάλωση που καλύπτουν όλες τις νέες Ευρωπαϊκές οδηγίες. Σύστηµα αυτόµατου καθαρισµού στάχτης του θαλάµου καύσης µε κοχλίες και εξαγωγή σε δοχείο ή σε κεντρικό σύστηµα συλλογής υπολειµµάτων. ιµεταλλικός θάλαµος καύσης από ανοξείδωτο χάλυβα AISI 304 επενδεδυµένο µε χυτοσίδηρες πλάκες στα σηµεία επαφής της φλόγας µε τα τοιχώµατα που εξασφαλίζει πολύ µεγάλη αντοχή στις χηµικές διεργασίες και θερµοκρασίες που αναπτύσσονται στο θάλαµο της καύσης. Εναλλάκτης θερµού αέρα µε χαλύβδινους αυλούς διπλής διαδροµής και πυκνής πλέξης για µέγιστη θερµοαπορροφητικότητα. Πόρτα επιθεώρησης του εναλλάκτη µε δυνατότητα προσθήκης συστήµατος καθαρισµού (προαιρετικά). 10 πνευµατικού Ηλεκτρονικά ελεγχόµενος κινητήρας ελκυσµού και απαγωγής καυσαερίων προς τη καµινάδα. ιπλοί φυγοκεντρικοί ανεµιστήρες παροχής αέρα m³/h µε inverter (προεραιτικά). Φυσητήρας θερµού αέρα ταχείας ανάφλεξης του καυσίµου 1600 W Ηλεκτρονικό controller µε Ελληνικό menu φιλικό στη χρήση για τον έλεγχο και τον προγραµµατισµό του αερολέβητα µε δυνατότητα αποµακρυσµένης διασύνδεσης µέσω internet. 15 Στόµια εξόδου ζεστού αέρα µε την επιλογή του µεγέθους και της κατεύθυνσης της ροής αέρα

31 ΑΙΣΘΗΤΗΡΑΣ ΛΑΜ Α Ο αισθητήρας Λάµδα εξασφαλίζει τη σταθερά υψηλή απόδοση στην παροχή οξυγόνου κύριας και δευτερογενούς καύσης. Παράλληλα συµβάλλει στην ελαχιστοποίηση εκπο- µπών βλαβερών καυσαερίων και στην προστασία του περιβάλλοντος ΦΥΣΗΤΗΡΑΣ ΘΕΡΜΟΥ ΑΕΡΑ Για την επιτυχή ανάφλεξη όλων των προϊόντων βιοµάζας, η Camino Design συνιστά τη χρήση του καυστήρα θερµού αέρα. Εξοικονόµηση ενέργειας ανάφλεξης. Εξοικονόµηση ενέργειας άνω του 88% Αποτελεσµατικός έλεγχος ανάφλεξης Αθόρυβο σύστηµα Ενσωµατωµένη συσκευή για γρήγορη και ασφαλή ανάφλεξη Λειτουργική ασφάλεια χάρη στην ηλεκτρονική προστασία του θερµαντικού στοιχείου Φυσητήρας και θερµαντικό στοιχείο µπορούν να ελέγχονται ξεχωριστά Σύµφωνα µε τις Ευρωπαϊκές απαιτήσεις ασφάλειας. ΑΙΣΘΗΤΗΡΑ ΚΛΙΜΑΤΙΣΜΟΥ (Προεραοτικό) Η λειτουργία θερµορύθµισης ρυθµίζει τη λειτουργία του λέβητα σύµφωνα µε τις εξωτερικές κλιµατικές αλλαγές, προκειµένου να βελτιστοποιήσει την άνεση και να µεγιστοποιήσει την εξοικονόµηση. GSM MODEM Ο λέβητας µπορεί να διαχειριστεί µε τη χρήση κινητού τηλεφώνου. Η λειτουργία πρέπει να είναι συνδεδεµένη µε τη θύρα RS232, µε τη χρήση των κατάλληλων καλωδίων και συνδέσεων. Ο χρήστης πρέπει να εισάγει µια κάρτα SIM µέσα στο µόντεµ από οποιαδήποτε κάρτα τηλεφωνικής εταιρίας. προαιρετικός εξοπλισµός 31 ΕΦΑΡΜΟΓΗ SMARTPHONE ΓΙΑ ΑΠΟΜΑΚΡΥΣΜΕΝΟ ΕΛΕΓΧΟ ΤΟΥ ΛΕΒΗΤΑ Εµφανίζει και καθορίζει την θερµοκρασία του χώρου Ελέγχει συνεχώς τον τρόπο λειτουργίας και στέλνει αυτόµατα τυχόν σφάλµατα Ελέγχει την ισχύ λειτουργίας Ρυθµίστε τις ώρες λειτουργίας ανάλογα µε τις ανάγκες σας

32 32 ΥΨΗΛΗΣ ΤΕΧΝΟΛΟΓΙΑΣ ΓΕΝΝΗΤΡΙΑ ΘΕΡΜΟΥ ΑΕΡΑ Ο πατενταρισµένος καυστήρας κινούµενης σχάρας της σειράς PelleTech Aero, χαρακτηρίζεται ως ορόσηµο στα συστήµατα καύσης βιοµάζας. ιπλός κοχλίας τροφοδοσίας καθοδηγεί συνεχώς το καύσιµο στην κινούµενη σχάρα στην οποία η ξήρανση και αεριοποίηση του καυσίµου πραγµατοποιείται µέσω της πρωτοβάθµιας παροχής αέρα. Τα καυσαέρια στη συνέχεια οδηγούνται στα ανώτερα τµήµατα του θαλάµου καύσης, όπου αναµιγνύονται µε την παροχή του δευτερεύοντος αέρα, γεγονός που εξασφαλίζει την πλήρη καύση. Τεχνολογία Κινούµενης Σχάρας ΚΟΡΥΦΑΙΑ ΣΧΕ ΙΑΣΗ ΚΑΙ ΠΟΙΟΤΗΤΑ ΚΑΤΑΣΚΕΥΗΣ Ο λέβητας PelleTech Aero χαρακτηρίζεται από κορυφαία ποιότητα κατασκευής για χρήση κάτω από τις πιο σκληρές βιοµηχανικές συνθήκες. Το εσωτερικό του θαλάµου καύσης είναι επενδεδυµένο µε υψηλής ποιότητας πυράντοχη επένδυση για µεγαλύτερη αντοχή αλλά και ταυτόχρονη αποθήκευση θερµότητας. Η κινούµενη σχάρα είναι κατασκευασµένη από υψηλής ποιότητας πιστοποιηµένο χυτοσίδηρο, που µπορεί να αντέξει τις υψηλότερες θερµοκρασίες. ΚΑΘΑΡΗ ΚΑΙ ΑΠΟΤΕΛΕΣΜΑΤΙΚΗ ΚΑΥΣΗ Η προηγµένη τεχνολογία καύσης του λέβητα PelleTech Aero επιτυγχάνει παρόµοιες βαθµολογίες των εκποµπών µε εκείνες ενός προηγµένου συστήµατος καύσεως φυσικού αερίου και κρατά την απελευθέρωση των CO, NOx και σωµατιδίων αιθάλης στο ελάχιστο. Επιπλέον, σε αντίθεση µε το πετρέλαιο και το φυσικό αέριο, το ξύλο και η βιοµάζα είναι µια ουδέτερη ανανεώσιµη πηγή ενέργειας. Με όλα τα παραπάνω και σε συνδυασµό µε την παρεχόµενη ψηφιακή ισχύ των ηλεκτρονικών συστηµάτων, ο λέβητας επιτυγχάνει υψηλό βαθµό απόδοσης 85%. ΚΑΥΣΤΗΡΑΣ ΚΙΝΟΥΜΕΝΗΣ ΣΧΑΡΑΣ ΓΙΑ PELLETECH AERO 150 ΚΑΙ 200 KW Για να επιτευχθούν τα καλύτερα επίπεδα εκποµπών, η σχάρα καύσης είναι το ζωτικό στοιχείο. Οι βιοµηχανικές γεννήτριες θερµού αέρα PelleTech 150 και 200kW Aero είναι ο πρώτος κατασκευαστής που χρησιµοποιεί µε επιτυχία την ήδη αποδεδειγµένη τεχνολογία σχάρας που χρησιµοποιείται στα συστήµατα µεγαλης και µικρής κλίµακας. Ο σχεδιασµός βαθµίδων εξασφαλίζει απόλυτη καύση χαµηλών εκποµπών µε υψηλό βαθµό απόδοσης - ακόµη και µε µεταβλητά χαρακτηριστικά καυσίµου. Η υψηλότερη τεχνολογία καύσης στα βιοµηχανικά συστήµατα θέρµανσης της PelleTech Aero, µια κινούµενη και αερόψυκτη κινούµενη σχάρα, χρησιµοποιείται στον θάλαµο καύσης για ισχύ θέρµανσης 150kW και 200kW. Ο αέρας για καύση (πρωτογενής αέρας) παρέχεται κάτω από την σχάρα καυσίµου. Ο αέρας δροµολόγησης µε αυτό τον τρόπο ψύχει αποτελεσµατικά τα στοιχεία της σχάρας και προθερµαίνει τον αέρα καύσης ταυτόχρονα, πράγµα που έχει µεγάλη επίδραση στην καύση. Λόγω της συνεχούς κίνησης των στοιχείων σχάρας, τα υπολείµµατα καύσης µεταφέρονται συστηµατικά στους µεταφορείς τέφρας και έτσι δεν µπορούν να παραµείνουν στο θάλαµο καύσης. Ο γεωµετρικός σχεδιασµός του θερµού θαλάµου καύσης διευκολύνει τον χρόνο κατακράτησης άνω του µέσου όρου και την περαιτέρω στροβιλισµό των αερίων καύσης. Μεγάλη ποικιλία καυσίµων στην περιοχή εξόδου των 150 και 200 kw, υγρά και τσιπς ξύλου υψηλής περιεκτικότητας σε τέφρα, ροκανίδια, πελλετ. Η τεχνολογία της κινούµενης σχάρας εξασφαλίζει ότι διατηρείται η βέλτιστη απόδοση ακόµη και όταν αυξάνεται η αναλογία µη εύφλεκτων ή πολύ υγρών υλικών (µε περιεκτικότητα σε υγρασία εως 35% ). ΙΑ ΙΚΑΣΙΑ Το υλικό κινείται µέσω διαφορετικών ζωνών θερµοκρασίας στη σχάρα. Συνεπώς το καύσιµο ξηραίνεται, απαερώνεται και τελικά καίγεται πλήρως. Η συνεχής κίνηση των στοιχείων της σχάρας αφαιρεί τα υπολείµµατα καύσης και τα κατάλοιπα από το θάλαµο καύσης.

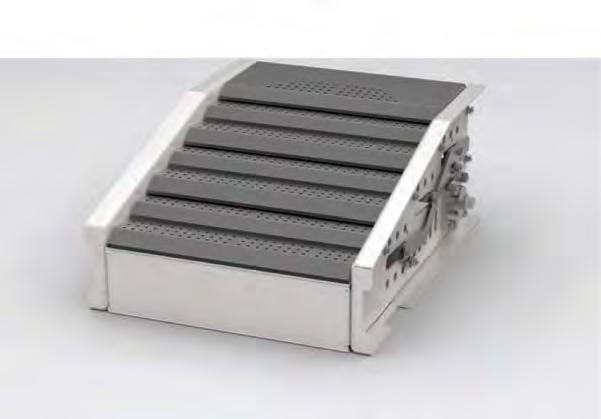

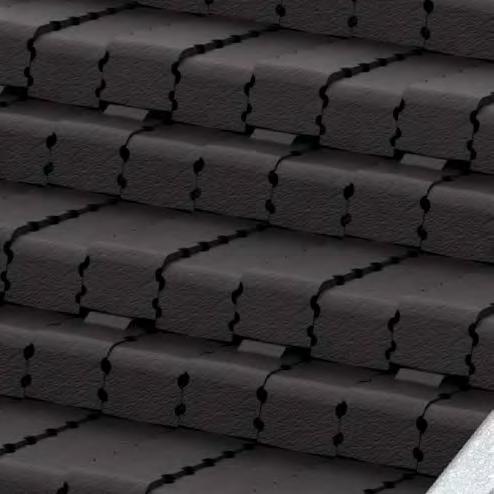

33 ΚΑΥΣΤΗΡΑΣ ΚΙΝΟΥΜΕΝΗΣ ΣΧΑΡΑΣ ΓΙΑ PELLETECH AERO 300 ΚΑΙ 500 KW 33 Η κινούµενη σχάρα (επίσης γνωστή ως βηµατική σχάρα ή κεκλιµένη σχάρα) είναι η πλέον ευέλικτη (σε όρους ευελιξίας ανοχής καυσίµου). Το καύσιµο παρέχεται επάνω σε µία σειρά κεκλιµένων επιπέδων πινάκων οι οποίοι κινούνται σε µία σειρά, έτσι ώστε το καύσιµο ταξιδεύει αργά (διαρκής αναµόχλευση) προς το απώτερο άκρο του θαλάµου καύσης. Το καύσιµο στεγνώνει και στη συνέχεια καίγεται καθώς κινείται προς τα κάτω στη σχάρα (ο πρωτογενής αέρας παρέχεται κάτω από την σχάρα). Οι ειδικά διαµορφωµένες σταθερές πλάκες του καυστήρα είναι κατασκευασµένες ούτως ώστε να ανασηκώνουν τα κινητά µέρη του καυστήρα (νύχια), µε αποτέλεσµα την θραύση και αποφυγή δηµιουργίας κρούστας (κλινκερ) στην επιφάνεια της σχάρας καθώς και τον περαιτέρω εµπλουτισµό του καυσίµου µε αέρα. Αυτή η αλληλουχία καύσης είναι ένα από τα µεγάλα πλεονεκτήµατα του καυστήρα: ρυθµίζοντας την ταχύτητα της σχάρας, της τροφοδοσίας καυσίµου και της παροχής αέρα, είναι δυνατόν να κάψει ένα ευρύ φάσµα των καυσίµων µε διάφορες περιεκτικότητες σε υγρασία. Η προσθήκη της επένδυσης χυτοσίδηρου υψηλής ποιότητας πάνω από την σχάρα αντανακλά πίσω θερµότητα, ενισχύοντας την ξήρανση και την επακόλουθη ανάφλεξη, και έτσι επιτρέπει την καύση των υγρών καυσίµων και ανέχεται µέχρι περιεκτικότητα σε υγρασία 30-35%. Μόλις το καύσιµο βιοµάζας έχει αποτεφρωθεί, η εναποµένουσα τέφρα πέφτει από το κατώτερο άκρο της σχάρας, και αφαιρείται µηχανικά στο δοχείο συλλογής της τέφρας. Πλεονεκτήµατα του καυστήρα Ευρεία ανοχή του τύπου καυσίµου, περιεκτικότητα σε υγρασία (30-35%), και το µέγεθος των σωµατιδίων. Ως αποτέλεσµα της ευρείας ανοχής καυσίµων, φθηνότερα καύσιµα µπορεί να χρησιµοποιηθούν, βοηθώντας στην αντιστάθµιση του υψηλότερου κόστους κεφαλαίου. Η κίνηση του καυσίµου βοηθά στην αποφυγή δηµιουργίας κλίνκερ και αποτρέπει µπλοκαρίσµατα.

34 PELLETECH AERO Κινούµενης Σχάρας H1 L1 L2 L3 W1 FD D χαρακτηριστικά τεχνικά Καυστήρας H2 PELLETECH AERO L1 L2 L3 D FD H1 H2 W1 W2 PELLETECH AERO ΙΑΣΤΑΣΕΙΣ ΜΟΝΑ Α L1 mm L2 mm L3 mm W1 mm W2 mm H1 mm H2 mm FD mm D mm 500x x x X1872 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Εύρος Εξόδου (kw) Βάρος (Kg) Ηλεκτρική Σύνδεση (V, Hz) 400, , , , Ένταση Ρεύµατος (A) Θερµοκρασία Καυσαερίων ( o C)

35 35 ΤΕΧΝΟΛΟΓΙΑ ΚΑΥΣΗΣ ΒΙΟΜΑΖΑΣ ECO FRIENDLY Γεννήτριες θερµού αέρα γεωργικής βιοµάζας ΑΝΤΑΓΩΝΙΣΤΙΚΗ ΤΙΜΗ ΑΠΟΤΕΛΕΣΜΑΤΙΚΟΙ ΚΙΝΗΤΗΡΕΣ ΜΕΓΑΛΗ ΕΞΟΙΚΟΝΟΜΗΣΗ

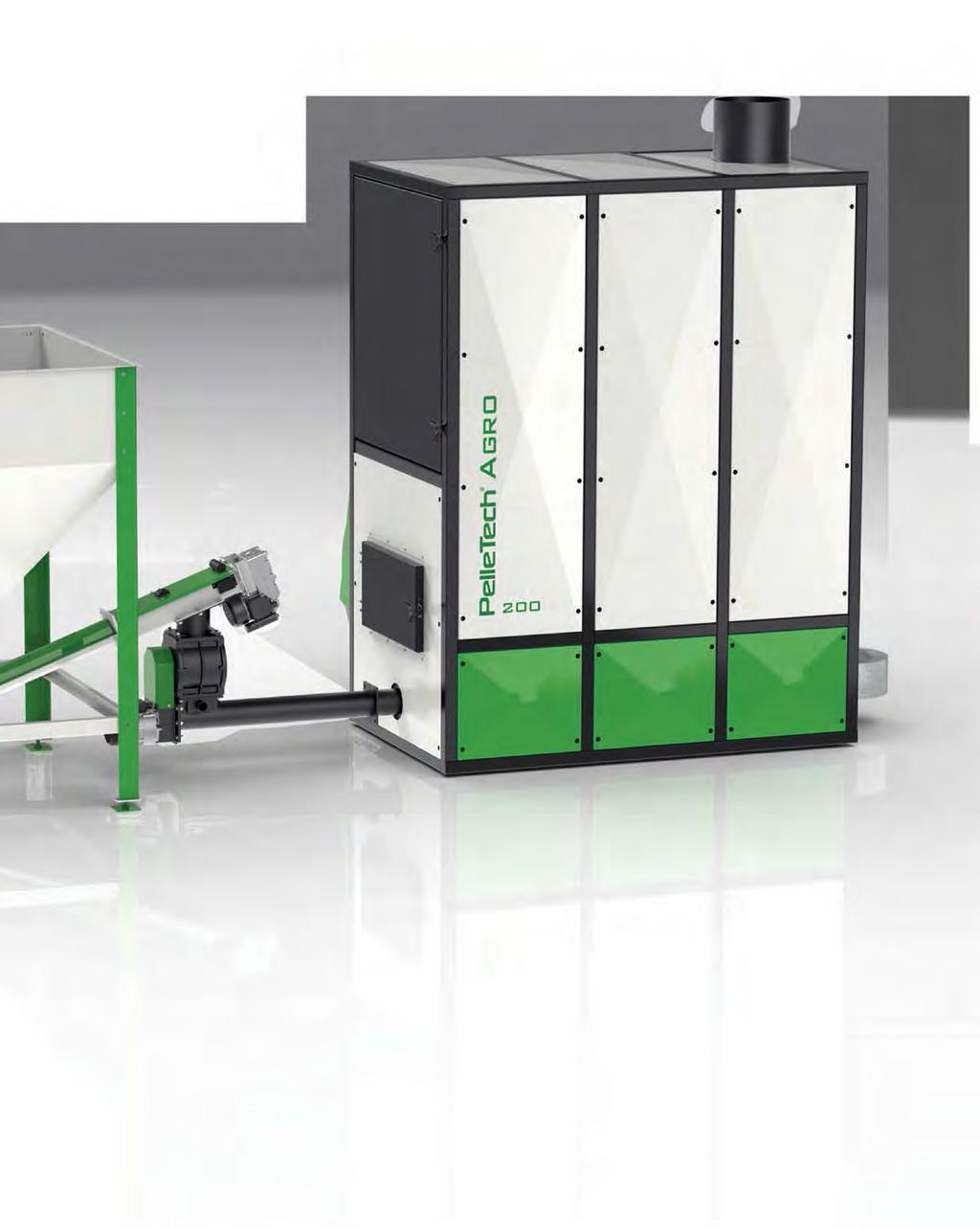

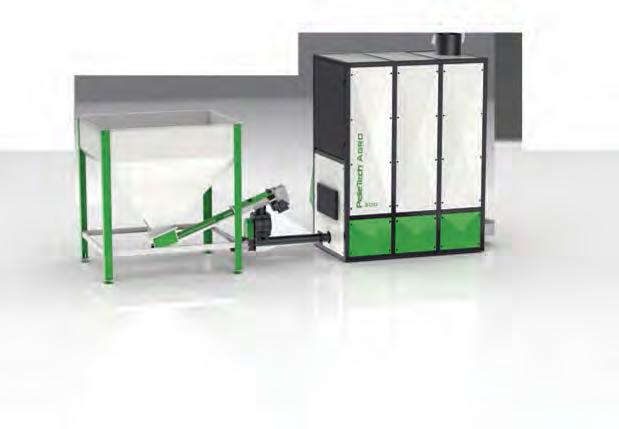

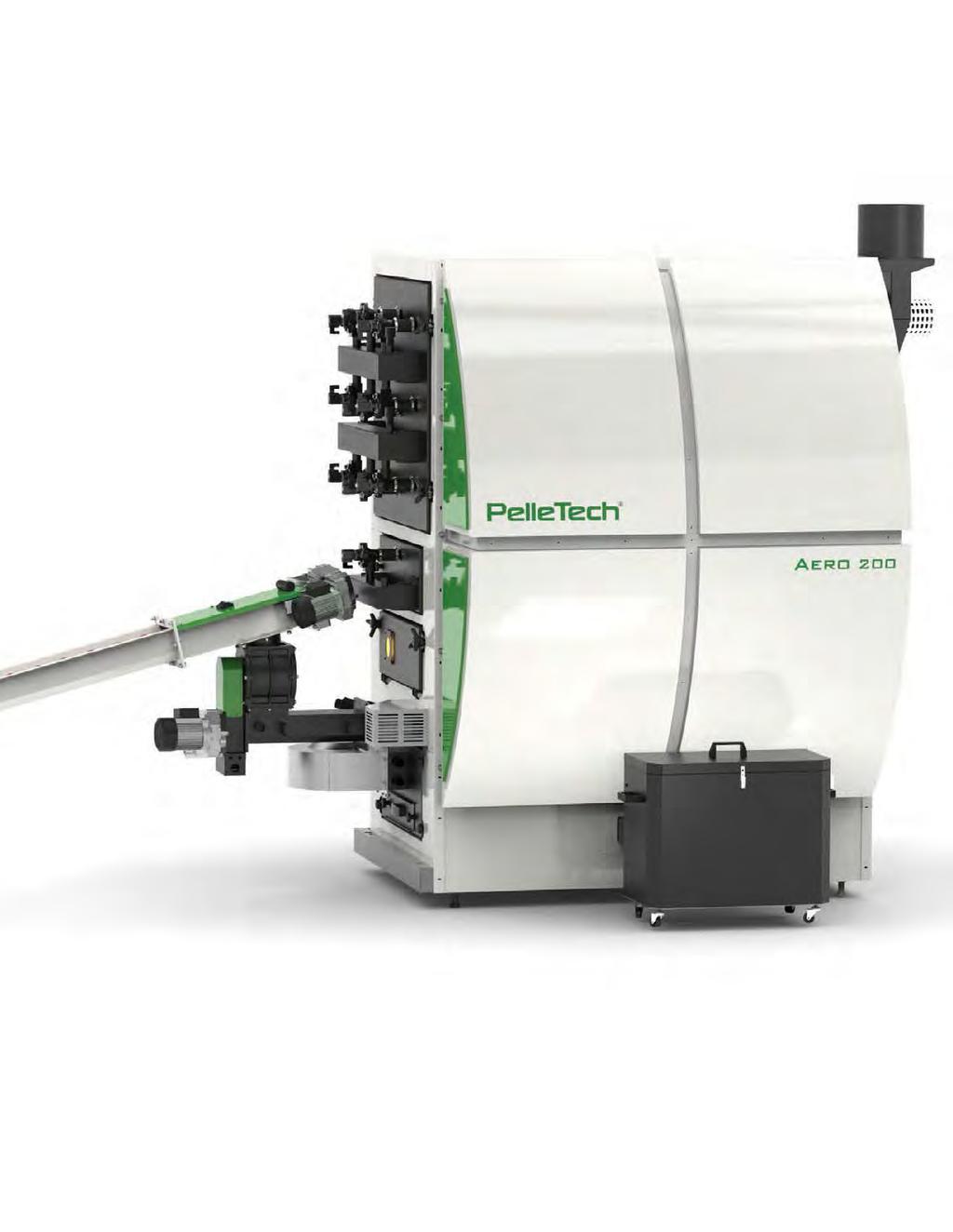

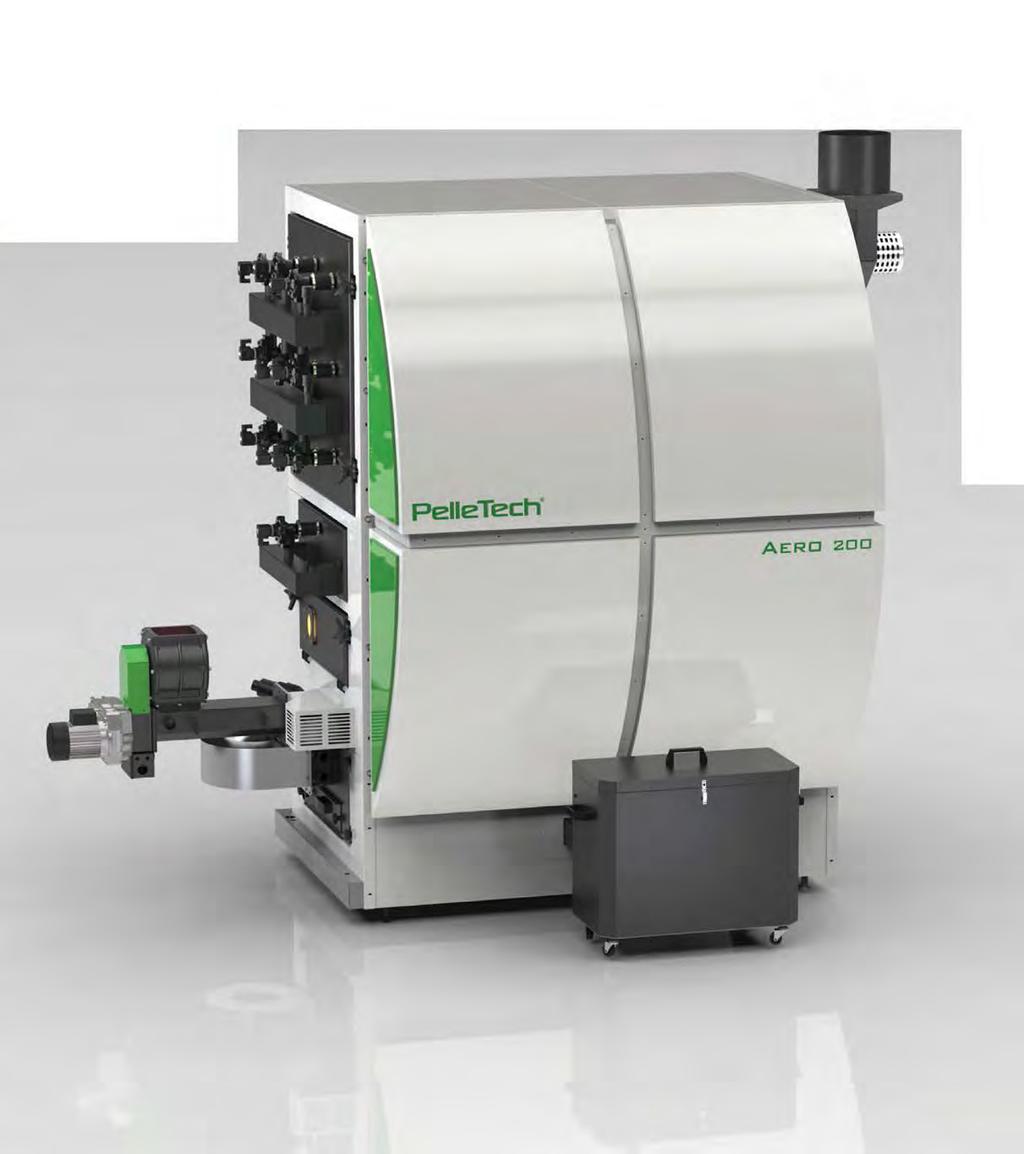

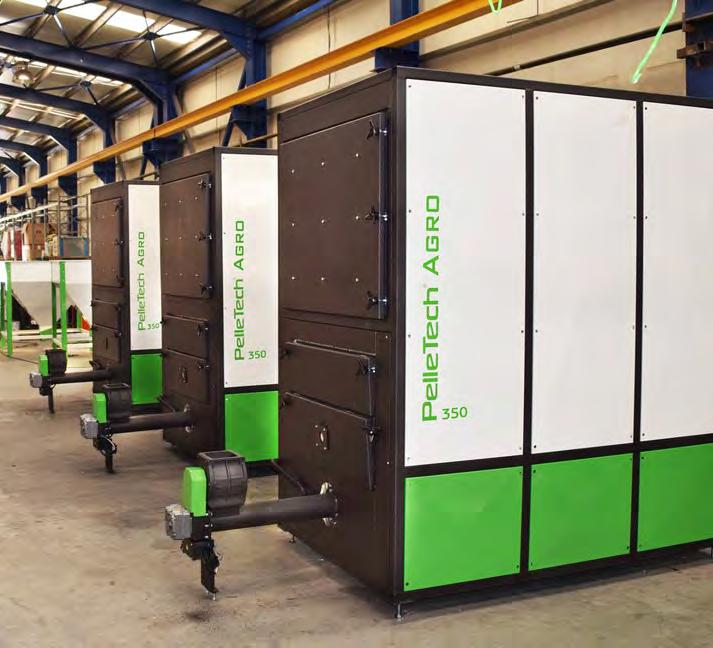

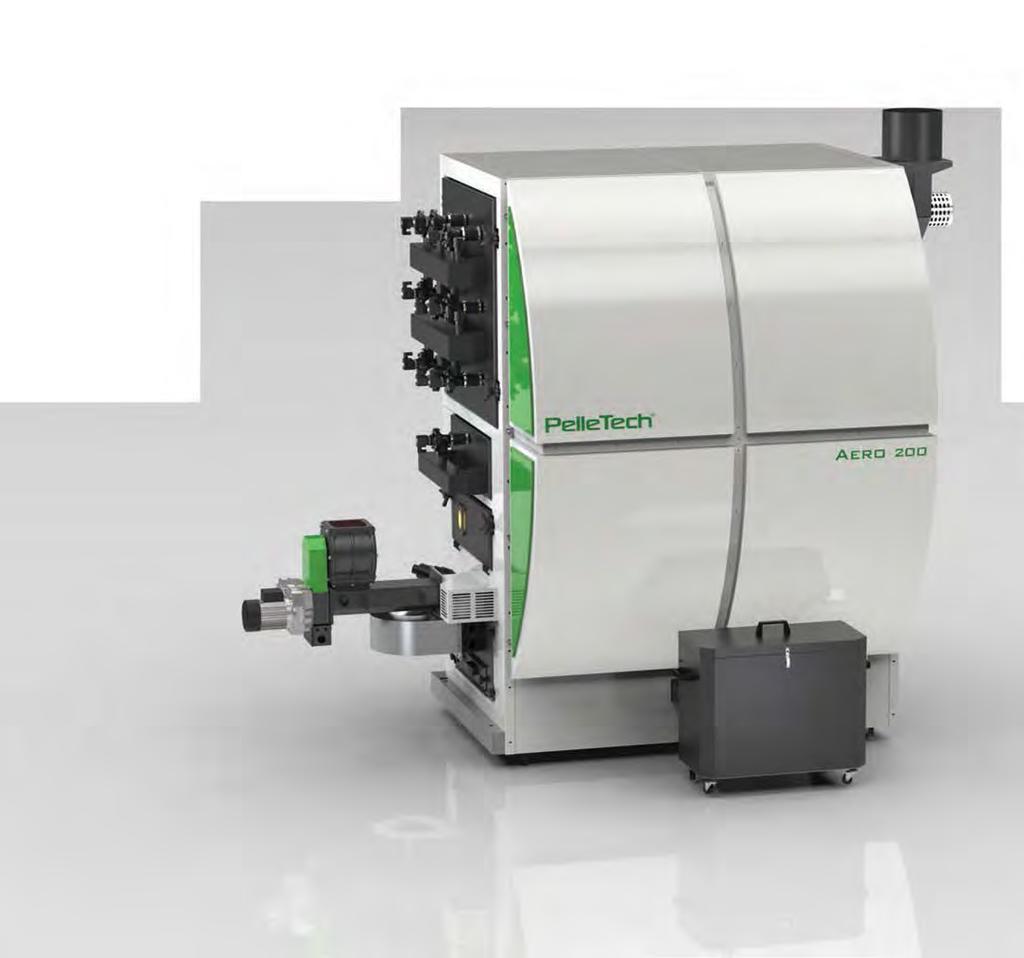

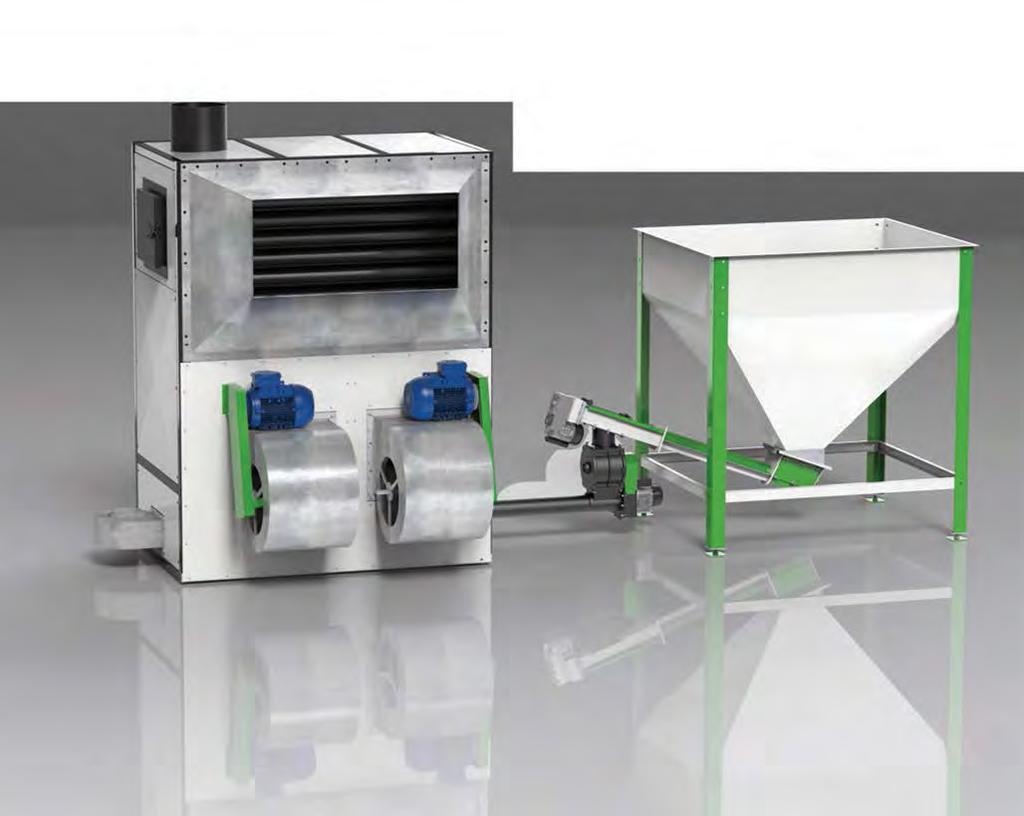

36 36 Τεχνολογία Καύσης Βιοµάζας 200 kw ΑΕΡΟΛΕΒΗΤΑΣ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ - ΒΙΟΜΗΧΑΝΙΚΩΝ ΕΦΑΡΜΟΓΩΝ Η τεχνολογία της γεννήτριας θερµού αέρα PelleTech AGRO παρέχει την υψηλότερη ποιότητα ενός εναλλάκτη θερµότητας υψηλής απόδοσης και επιτρέπει στον πελάτη την άµεση εξοικονόµηση των λειτουργικών εξόδων. Ο θάλαµος καύσης, µοναδικός στο είδος του, έχει σχεδιαστεί και κατασκευαστεί από ανοξείδωτο χάλυβα και επενδεδυµένο από χυτοσίδηρο ανώτερης ποιότητας για την προστασία από τις οξειδωτικές ουσίες που παράγονται κατά την καύση της βιοµάζας (Pellets, ελαιοπυρήνα κτλ.) και δέσµη διπλού σωλήνα προκειµένου να επιτευχθεί η µέγιστη εναλλαγή θερµότητας µεταξύ του εσωτερικού και του εξωτερικού αέρα, ενώ παράλληλα εξασφαλίζει τη δύναµη και τη µακροζωία. η ανάπτυξη της δέσµης σωλήνα (τούµπα) δύο διαδροµών στην οριζόντια θέση αυξάνει στο µέγιστο την εκµετάλλευση όλης της παραγόµενης θερµογόνου δύναµης (φλόγας και καπναερίων), αποτρέπει την εναπόθεση της τέφρας, µειώνοντας έτσι τους κινδύνους απόφραξης και της συχνότητας καθαρισµού. Το εµπρόσθιο άνοιγµα επιτρέπει τον καθαρισµό του θαλάµου καύσης σε σύντοµο χρονικό διάστηµα

37 37 ΙΑΘΕΣΙΜΕΣ ΕΚ ΟΣΕΙΣ: 200 kw, 350 kw Πλεονεκτήµατα: Ανταγωνστική τιµή Ηλεκτρονική µονάδα ελέγχου Σύστηµα µεταφοράς καυσίµων, κατασκευασµένο από δύο 7 χαλύβδινα τροφοδοτικά Υψηλή απόδοση και αξιοπιστία 5 Ελάχιστη Αποτελεσµατικοί κινητήρες κατανάλωση ηλεκτρικής ενέργειας µε τη χρήση ηλεκτροκινητήρων νέας γενιάς υψηλής ροπής και ελάχιστης κατανάλωσης. Χαµηλό κόστος λειτουργίας

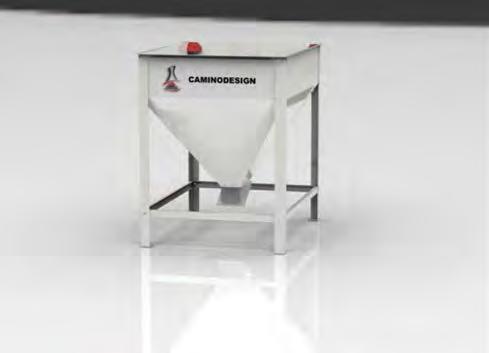

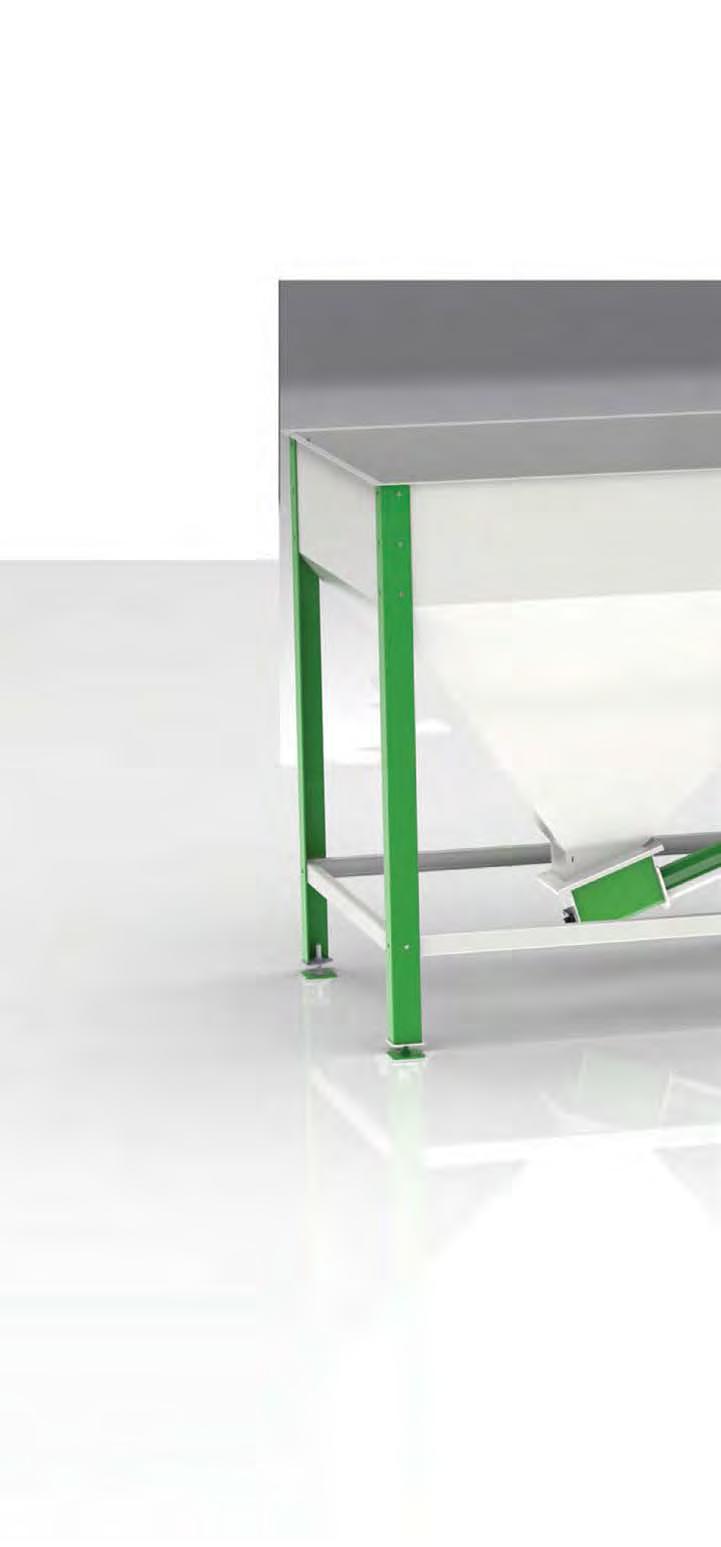

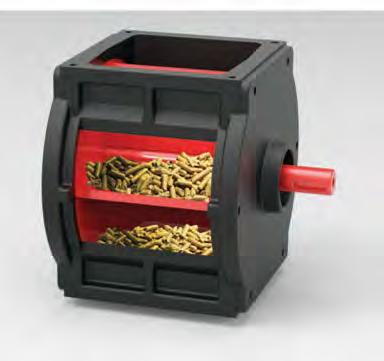

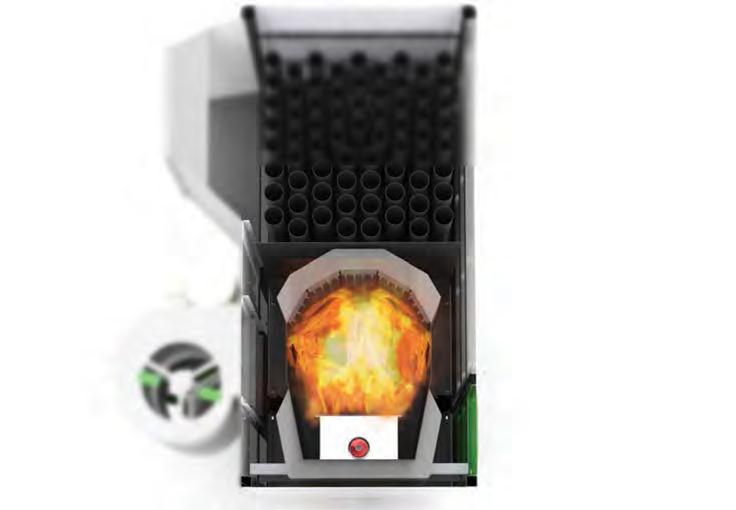

38 38 1. ΚΑΥΣΤΗΡΑΣ 2. ΣΙΛΟ PELLET Τοποθετηµένο στην πλευρά του λέβητα έχει ένα περικοµµένο αντεστραµµένο σχήµα πυραµίδας. Στη βασική έκδοση, το σιλό προσφέρεται µε χωρητικότητα 1m³ και είναι προσαρµοσµένο ανάλογα µε τη ζώνη ισχύος του αερολέβητα. Εάν ο θάλαµος καύσης είναι η καρδιά του Αερολέβητα PelleTech Aero Agro 200, ο καυστήρας του είναι η δύναµη. Ο καυστήρας κατασκευάζεται από ανοξείδωτο χάλυβα τύπου AISI 304 ενώ η εσχάρα καύσης από πιστοποιηµένο χυτοσίδηρο ανώτερης ποιότητας (GG-20), καθιστώντας τον ως ένα καυστήρα που µπορεί να διαχειριστεί δύσκολους τύπους καυσίµων. Ο θάλαµος καύσης του λέβητα έχει σχεδιαστεί σε σχήµα δίσκου για την οικονοµική και 2 παραγωγική διαχείριση των καυσίµων. 3. ΠΡΟΣΤΑΣΙΑ ΕΝΑΝΤΙ ΤΗΣ ΕΠΙΣΤΡΟΦΗΣ ΦΛΟΓΑΣ Αυτοµατοποιηµένο σύστηµα τροφοδοσίας εξοπλισµένο µε ένα σύστηµα ασφαλείας που διατηρεί τη συνεχή σφράγιση µεταξύ του αποθηκευτικού συστήµατος και της γραµµής καυσίµου και εµποδίζει την αντίστροφη ροή στην τροφοδοσία και τη δεξαµενή καυσίµου (SPB). Το σύστηµα φόρτισης σε συνδυασµό µε την περιστροφική βαλβίδα κλειδώµατος εξασφαλίζει ακριβή δοσολογία καυσίµου και 100% προστασία καυσαερίων. ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΣΤΗΜΑ ΑΥΤΟΜΑΤΟΥ ΚΑΘΑΡΙΣΜΟΥ Η περιοδική συντήρηση µειώνει δραστικά την πιθανότητα προβληµάτων κατά το πέρασµα του χρόνου, αυξάνοντας έτσι την αξιοπιστία του λέβητα. Ο λέβητας είναι σχεδιασµένος έτσι ούτως ώστε να καθαρίζεται εύκολα και να διατηρηθεί στο ίδιο επίπεδο αποτελεσµατικότητας. Ένας άλλος διαθέσιµος προαιρετικός εξοπλισµός είναι η αυτόµατη συσκευή αποµάκρυνσης τέφρας (Αυτόµατο Σύστηµα Καθαρισµού).

39 4. ΑΥΤΟΜΑΤΟΣ ΕΛΕΓΧΟΣ 39 Ο νέος ηλεκτρονικός ρυθµιστής θερµότητας (κοντρόλερ) είναι ενισχυµένος µε πολλές λειτουργίες. Έχει ενσωµατωθεί µε µια φάση καύσης αφιερωµένη αποκλειστικά στην καύση ελαιοπυρήνα και µια φάση καύσης Πέλλετ. Το γεγονός αυτό επιτρέπει την εφαρµογή ελέγχου του συστήµατος του λέβητα στις φάσεις καύσης για το αυτόµατο πέρασµα από ελαιοπυρήνα σε καύσιµο πέλετ. Επιπλέον το κοντρόλερ παρέχει τη δυνατότητα ρύθµισης και διαχείρισης τεσσάρων (4) διαφορετικών ειδών καυσίµου (συνταγές καύσης). Το κοντρόλερ του λέβητα διαχειρίζεται όλες τις συνιστώσες του καθώς καθορίζει τις διάφορες λειτουργικές φάσεις µε την ανάγνωση των ανιχνευτών, οι οποίες είναι: ανάφλεξη, µέγιστη ισχύς, οικονοµική λειτουργία και αναµονή. ΚΑΤΑΝΑΛΩΣΗ ΕΝΕΡΓΕΙΑΣ ΜΟΝΟ 0,25 kw!!! Εξαιρετική απόδοση σηµαίνει µεγαλύτερη εξοικονόµηση ενέργειας (98% ανά ταχύτητα φάσης) Ευέλικτες επιλογές στερέωσης Υψηλή απόδοση 4 Υψηλή ροπή 1 3 ΟΙΚΟΝΟΜΙΚΗ ΕΠΙΛΟΓΗ Πυρήνες ελίας Πελλετ PELLETECH AGRO, ΜΕ ΤΟ ΕΝΣΩΜΑΤΩΜΕΝΟ ΣΙΛΟ PELLET µπορεί να καίει Pellet ξύλου και όλα τα προϊόντα βιοµάζας (όπως πυρήνες, πυρήνες ελιάς, pellet ηλίανθου / αγκινάρας και είδη γεωργικών υπολειµµάτων, έως και 30% υγρασία) εξαιρετική τιµή σε σχέση µε ανταγωνιστικά προϊόντα άλλων εταιρειών τεράστια εξοικονόµηση

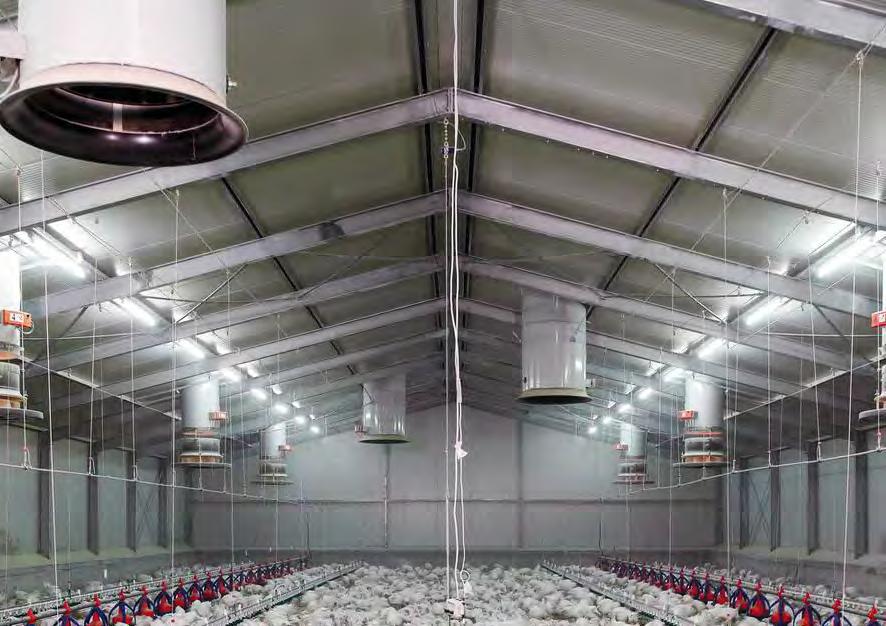

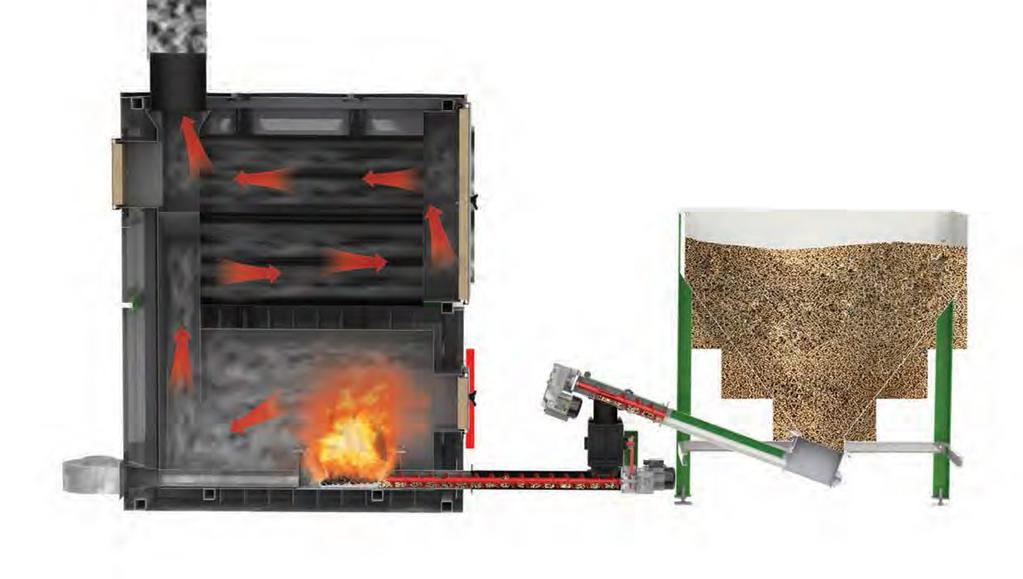

40 40 τεχνολογία Τεχνολογία Καύσης Βιοµάζας Αγωγοί αέρα, για την παροχή του θερµού αέρα µέσα στο χώρο. Εναλλάκτης θερµότητας και φλογοαυλοί, όπου τα θερµα καυσαέρια µεταφέρουν όλη τη θερµογόνο δύναµη στο ρευστό (καθαρός ζεστός αέρας). ιµεταλλικός θάλαµος καύσης από ανοξείδωτο χάλυβα AISI 304 επενδεδυµένο µε χυτοσίδηρες πλάκες στα σηµεία επαφής της φλόγας µε τα τοιχώµατα που εξασφαλίζει πολύ µεγάλη αντοχή στις χηµικές διεργασίες και θερµοκρασίες που αναπτύσσονται στο θάλαµο της καύσης. Καυστήρας µε σώµα από ανοξείδωτο χάλυβα και εσχάρα αποτελούµενη από ένθετο χυτοσίδηρο. Θύρες καθαρισµού και επιθεώρησης εναλλάκτη: Πόρτες καθαρισµού εναλλάκτη που λειτουργούν και ως πόρτες ασφαλείας και προστασίας από υπερθέρµανση (επενδυµένες µε πυρίµαχο υλικό βερµικουλίτη). Αγωγός απαγωγής καυσαερίων προς την καµινάδα Ενισχυµένος κοχλίας τροφοδοσίας καυσίµου: επιµηκύνει τη µέση διάρκεια ζωής του συστήµατος τροφοδοσίας καυσίµου. Ηλεκτροµειωτήρας : Οδηγείται από έναν ηλεκτρικό κινητήρα και επιτρέπει τον κοχλία να µεταφέρει το καυσίµο ιπλοί κινητήρες τροφοδοσίας καυσίµου νέας γενιάς: Υψηλής απόδοσης µε πολύ χαµηλή ενεργειακή κατανάλωση, που καλύπτουν όλες τις νέες Ευρωπαϊκές οδηγίες. Σιλό αποθήκευσης καυσίµου: Με µεγάλη χωρητικότητα 1 m³. Σύστηµα ελέγχου θερµοκρασίας καυσαερίων: Ηλεκτρονικός αισθητήρας θερµοκρασίας καυσαερίων που παρέχει ανατροφοδότηση στο σύστηµα ελέγχου του λέβητα και έχει ως αποτέλεσµα την προσαρµογή στις επικρατούσες συνθήκες καύσης και την έξοδο αερά σε πολύ χαµηλές τιµές, της τάξης των 180 C. Αυτοµατοποιηµένο σύστηµα τροφοδοσίας εξοπλισµένο µε διάταξη ασφαλείας που διατηρεί τη συνεχή σφράγιση µεταξύ της διάταξης αποθήκευσης του καυσίµου και εµποδίζει την αντίστροφη ροή στη γραµµή καυσίµου (Back Protection Starvalves System, BPS). Ανεµιστήρας τροφοδοσίας αέρα καύσης. 10

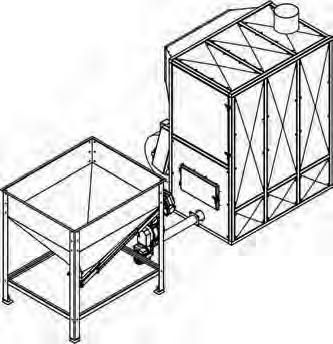

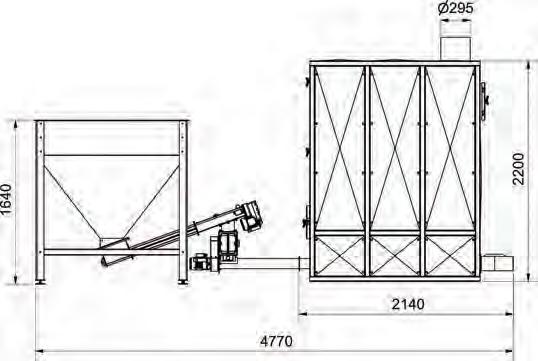

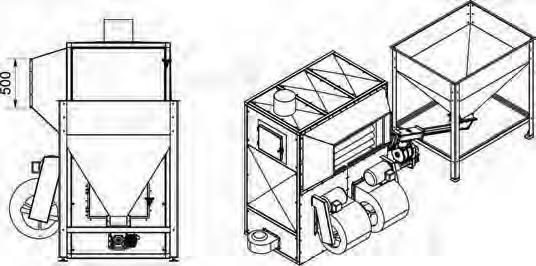

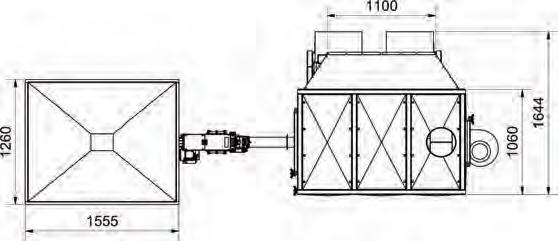

41 41 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ kw ΙΑΣΤΑΣΕΙΣ Θερµική Ισχύς Απόδοση Παροχή Αέρα Καύσιµο Ηλεκτρική Παροχή ιάµετρος εξόδου καυσαερίων ιαστάσεις στοµίου παροχής αέρα Κcal/h % m 3 /h V mm Βιοµάζα/ Pellet Βιοµάζα/ Pellet 400 (50-60 Hz) 400 (50-60 Hz) mm 1100 X X 500 τεχνικά χαρακτηριστικά

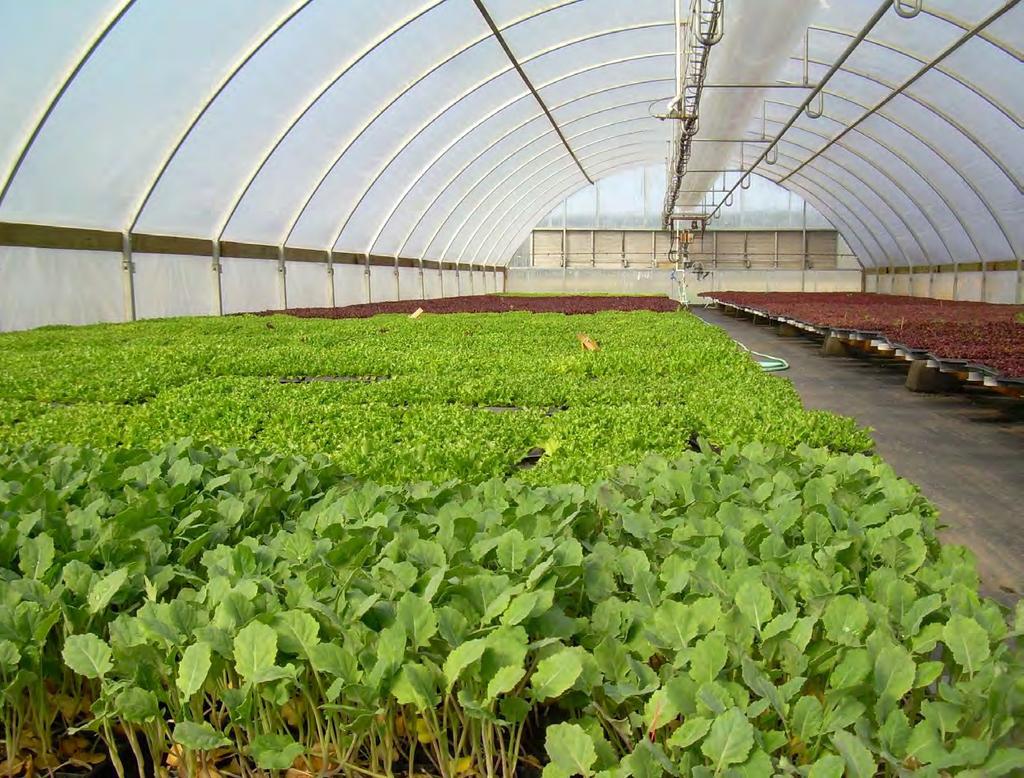

42 42 Τεχνολογία Καύσης Βιοµάζας Ι ΑΝΙΚΟ ΓΙΑ ΘΕΡΜΑΝΣΗ ΘΕΡΜΟΚΗΠΙΩΝ ΚΑΙ ΠΤΗΝΟΤΡΟΦΙΚΩΝ ΜΟΝΑ ΩΝ ΘΕΡΜΟΚΗΠΙΑ Η θερµοκρασία της ατµόσφαιρας ελέγχεται µέσω του ηλεκτρονικού θερµοστάτη. Όταν επιτευχθεί η θερµοκρασία της ατµόσφαιρας, ο λέβητας πηγαίνει σε κατάσταση αδράνειας, γεγονός που παρέχει εξοικονόµηση καυσίµων για το χρήστη. Όταν ο λέβητας είναι σε λειτουργία, δεν καταναλώνει το οξυγόνο στο εσωτερικό της ατµόσφαιρα του θερµοκηπίου αλλά αντιθέτως ανανεώνει τον εσωτερικό αέρα προσθέτοντας θερµό αέρα προερχόµενο από το εξωτερικό περιβάλλον. Χάρη στο γεγονός αυτό εξαλείφονται όλοι οι πιθανοί κίνδυνοι νόσου για τα φυτά. Για κάθε τετραγωνικό µέτρο καθαρού θερµού αέρα η υψηλή υγρασία εξαλείφεται. Ι ΑΝΙΚΟΣ ΓΙΑ ΘΕΡΜΑΝΣΗ ΠΤΗΝΟΤΡΟΦΙΚΩΝ ΜΟΝΑ ΩΝ Όταν ο λέβητας βίσκεται σε λειτουργία και παράγει θερµότητα, δεν καταναλώνει το οξυγόνο από τον χώρο που είναι εγκατεστηµένος µε αποτέλεσµα την µείωση των κινδύνων της ανεπαρκούς ύπαρξης οξυγόνου και την εξάλειψη δηµιουργίας υδρατµών και υγρασίας στην ατµόσφαιρα (και πιθανότητας εµφάνισης ασθενειών στην κτηνοτροφική µονάδα), αλλά αντιθέτως ανανεώνει τον εσωτερικό αέρα προσθέτοντας θερµό αέρα προερχόµενο από το εξωτερικό περιβάλλον.
