1 Οδηγίες λειτουργίας FBX Μεταφορικός ιμάντας D *D * Ελληνικά Copyright by Posch Gesellschaft m.b.h., Made in Austria

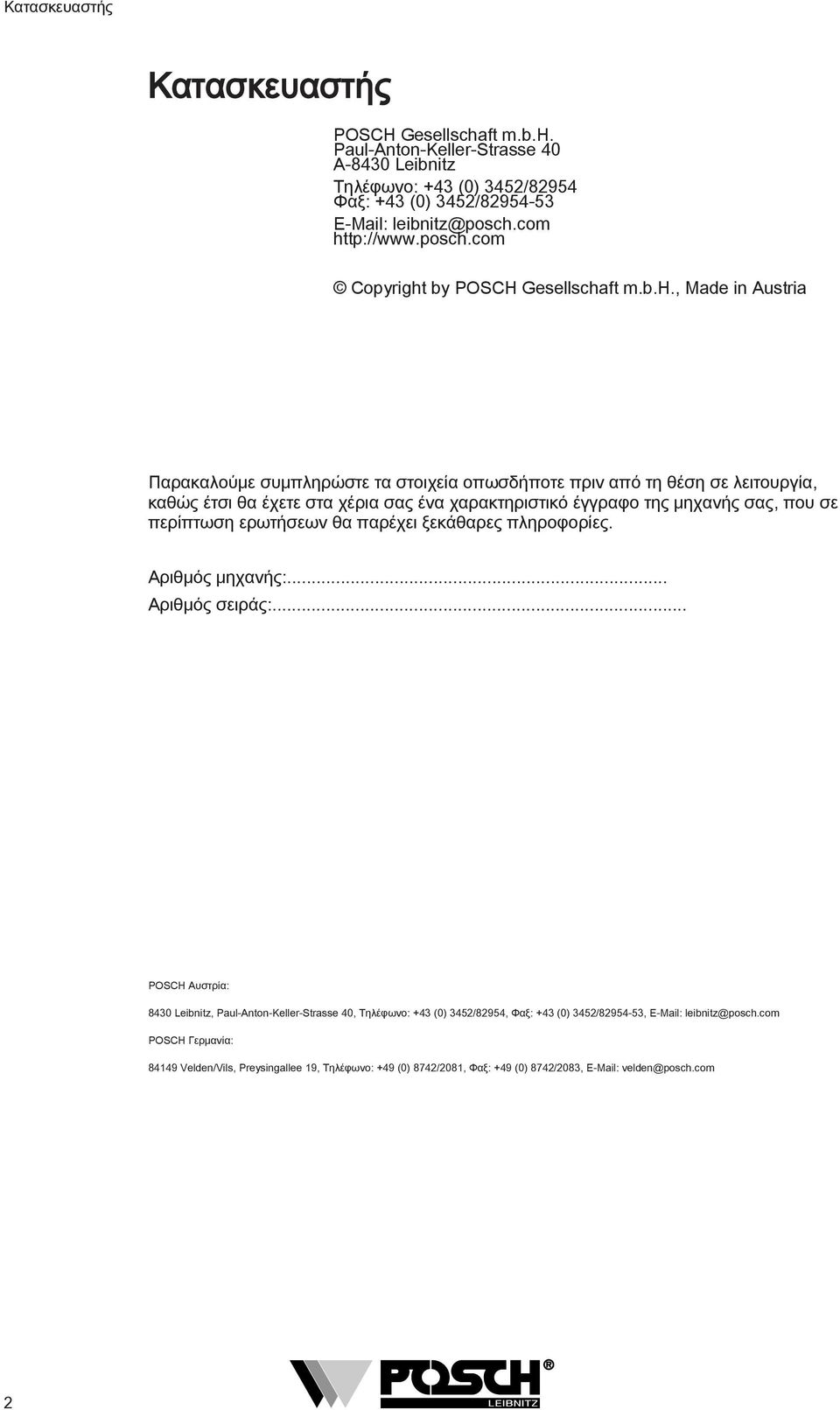

2 Κατασκευαστής Κατασκευαστής POSCH Gesellschaft m.b.h. Paul-Anton-Keller-Strasse 40 A-8430 Leibnitz Τηλέφωνο: +43 (0) 3452/82954 Φαξ: +43 (0) 3452/ Copyright by POSCH Gesellschaft m.b.h., Made in Austria Παρακαλούμε συμπληρώστε τα στοιχεία οπωσδήποτε πριν από τη θέση σε λειτουργία, καθώς έτσι θα έχετε στα χέρια σας ένα χαρακτηριστικό έγγραφο της μηχανής σας, που σε περίπτωση ερωτήσεων θα παρέχει ξεκάθαρες πληροφορίες. Αριθμός μηχανής:... Αριθμός σειράς:... POSCH Αυστρία: 8430 Leibnitz, Paul-Anton-Keller-Strasse 40, Τηλέφωνο: +43 (0) 3452/82954, Φαξ: +43 (0) 3452/ , POSCH Γερμανία: Velden/Vils, Preysingallee 19, Τηλέφωνο: +49 (0) 8742/2081, Φαξ: +49 (0) 8742/2083, 2

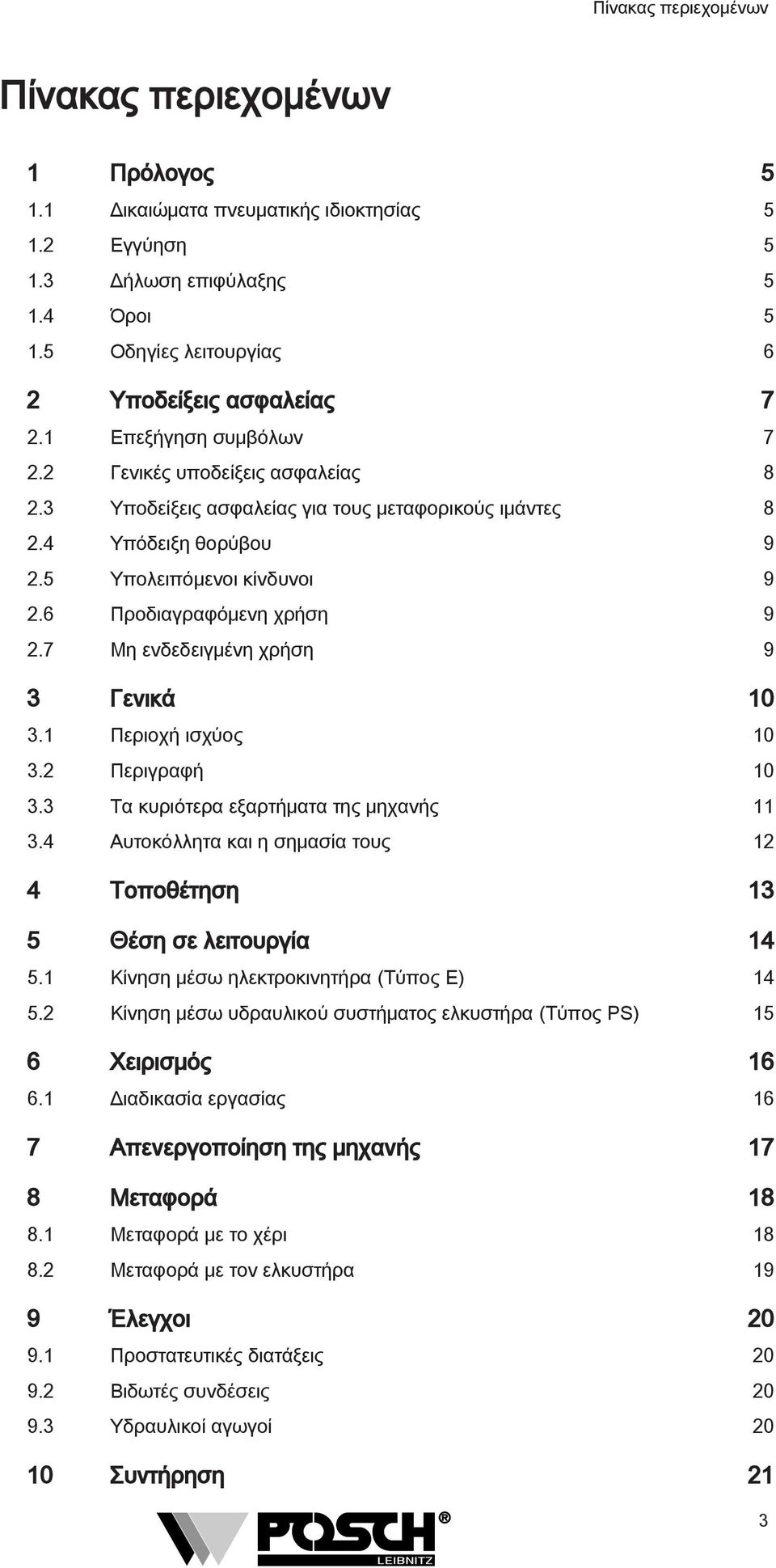

3 Πίνακας περιεχομένων Πίνακας περιεχομένων 1 Πρόλογος Δικαιώματα πνευματικής ιδιοκτησίας Εγγύηση Δήλωση επιφύλαξης Όροι Οδηγίες λειτουργίας 6 2 Υποδείξεις ασφαλείας Επεξήγηση συμβόλων Γενικές υποδείξεις ασφαλείας Υποδείξεις ασφαλείας για τους μεταφορικούς ιμάντες Υπόδειξη θορύβου Υπολειπόμενοι κίνδυνοι Προδιαγραφόμενη χρήση Μη ενδεδειγμένη χρήση 9 3 Γενικά Περιοχή ισχύος Περιγραφή Τα κυριότερα εξαρτήματα της μηχανής Αυτοκόλλητα και η σημασία τους 12 4 Τοποθέτηση 13 5 Θέση σε λειτουργία Κίνηση μέσω ηλεκτροκινητήρα (Τύπος E) Κίνηση μέσω υδραυλικού συστήματος ελκυστήρα (Τύπος PS) 15 6 Χειρισμός Διαδικασία εργασίας 16 7 Απενεργοποίηση της μηχανής 17 8 Μεταφορά Μεταφορά με το χέρι Μεταφορά με τον ελκυστήρα 19 9 Έλεγχοι Προστατευτικές διατάξεις Βιδωτές συνδέσεις Υδραυλικοί αγωγοί Συντήρηση 21 3

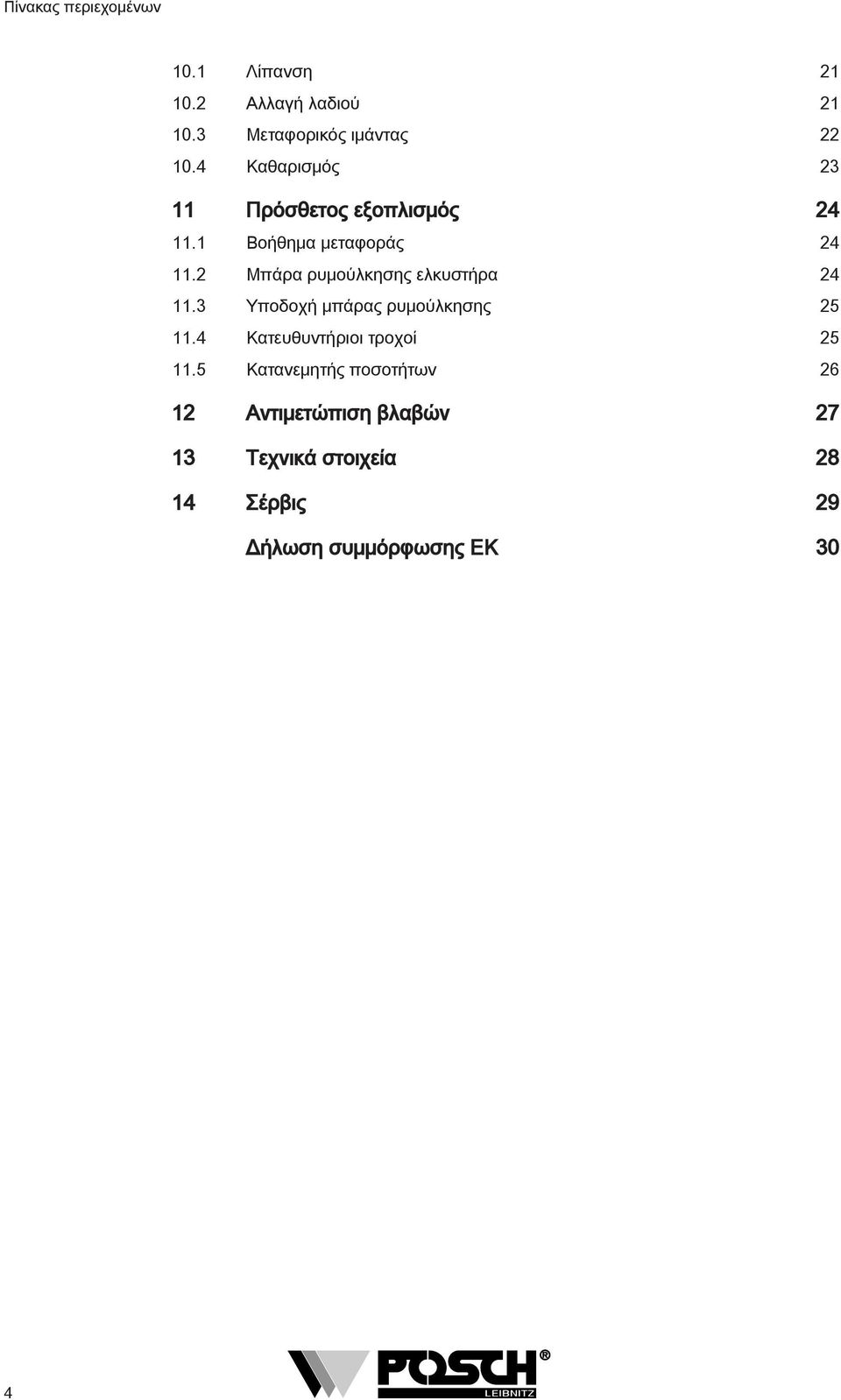

4 Πίνακας περιεχομένων 10.1 Λίπανση Αλλαγή λαδιού Μεταφορικός ιμάντας Καθαρισμός Πρόσθετος εξοπλισμός Βοήθημα μεταφοράς Μπάρα ρυμούλκησης ελκυστήρα Υποδοχή μπάρας ρυμούλκησης Κατευθυντήριοι τροχοί Κατανεμητής ποσοτήτων Αντιμετώπιση βλαβών Τεχνικά στοιχεία Σέρβις 29 Δήλωση συμμόρφωσης ΕΚ 30 4

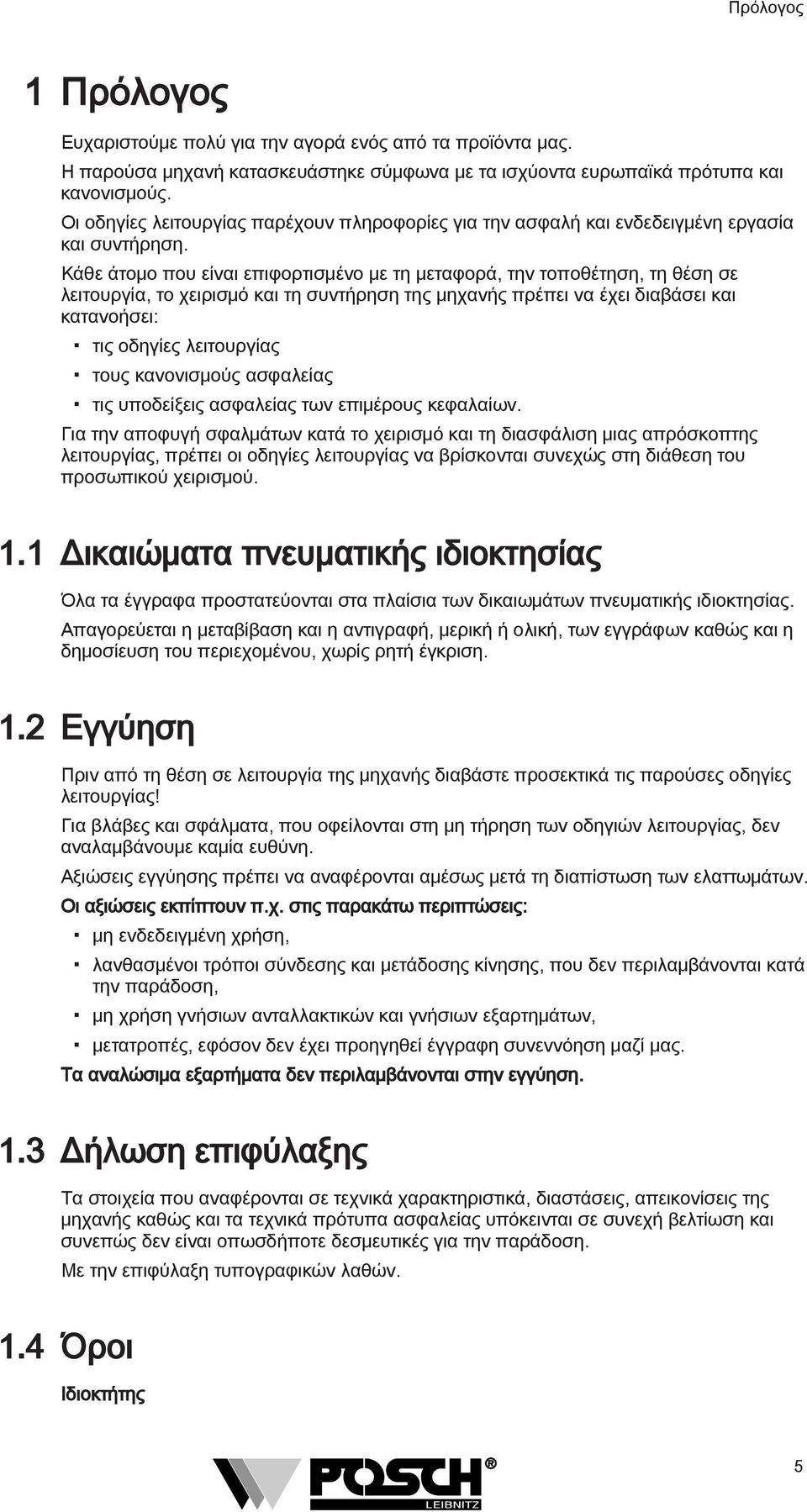

5 Πρόλογος 1 Πρόλογος Ευχαριστούμε πολύ για την αγορά ενός από τα προϊόντα μας. Η παρούσα μηχανή κατασκευάστηκε σύμφωνα με τα ισχύοντα ευρωπαϊκά πρότυπα και κανονισμούς. Οι οδηγίες λειτουργίας παρέχουν πληροφορίες για την ασφαλή και ενδεδειγμένη εργασία και συντήρηση. Κάθε άτομο που είναι επιφορτισμένο με τη μεταφορά, την τοποθέτηση, τη θέση σε λειτουργία, το χειρισμό και τη συντήρηση της μηχανής πρέπει να έχει διαβάσει και κατανοήσει: τις οδηγίες λειτουργίας τους κανονισμούς ασφαλείας τις υποδείξεις ασφαλείας των επιμέρους κεφαλαίων. Για την αποφυγή σφαλμάτων κατά το χειρισμό και τη διασφάλιση μιας απρόσκοπτης λειτουργίας, πρέπει οι οδηγίες λειτουργίας να βρίσκονται συνεχώς στη διάθεση του προσωπικού χειρισμού. 1.1 Δικαιώματα πνευματικής ιδιοκτησίας Όλα τα έγγραφα προστατεύονται στα πλαίσια των δικαιωμάτων πνευματικής ιδιοκτησίας. Απαγορεύεται η μεταβίβαση και η αντιγραφή, μερική ή ολική, των εγγράφων καθώς και η δημοσίευση του περιεχομένου, χωρίς ρητή έγκριση. 1.2 Εγγύηση Πριν από τη θέση σε λειτουργία της μηχανής διαβάστε προσεκτικά τις παρούσες οδηγίες λειτουργίας! Για βλάβες και σφάλματα, που οφείλονται στη μη τήρηση των οδηγιών λειτουργίας, δεν αναλαμβάνουμε καμία ευθύνη. Αξιώσεις εγγύησης πρέπει να αναφέρονται αμέσως μετά τη διαπίστωση των ελαττωμάτων. Οι αξιώσεις εκπίπτουν π.χ. στις παρακάτω περιπτώσεις: μη ενδεδειγμένη χρήση, λανθασμένοι τρόποι σύνδεσης και μετάδοσης κίνησης, που δεν περιλαμβάνονται κατά την παράδοση, μη χρήση γνήσιων ανταλλακτικών και γνήσιων εξαρτημάτων, μετατροπές, εφόσον δεν έχει προηγηθεί έγγραφη συνεννόηση μαζί μας. Τα αναλώσιμα εξαρτήματα δεν περιλαμβάνονται στην εγγύηση. 1.3 Δήλωση επιφύλαξης Τα στοιχεία που αναφέρονται σε τεχνικά χαρακτηριστικά, διαστάσεις, απεικονίσεις της μηχανής καθώς και τα τεχνικά πρότυπα ασφαλείας υπόκεινται σε συνεχή βελτίωση και συνεπώς δεν είναι οπωσδήποτε δεσμευτικές για την παράδοση. Με την επιφύλαξη τυπογραφικών λαθών. 1.4 Όροι Ιδιοκτήτης 5

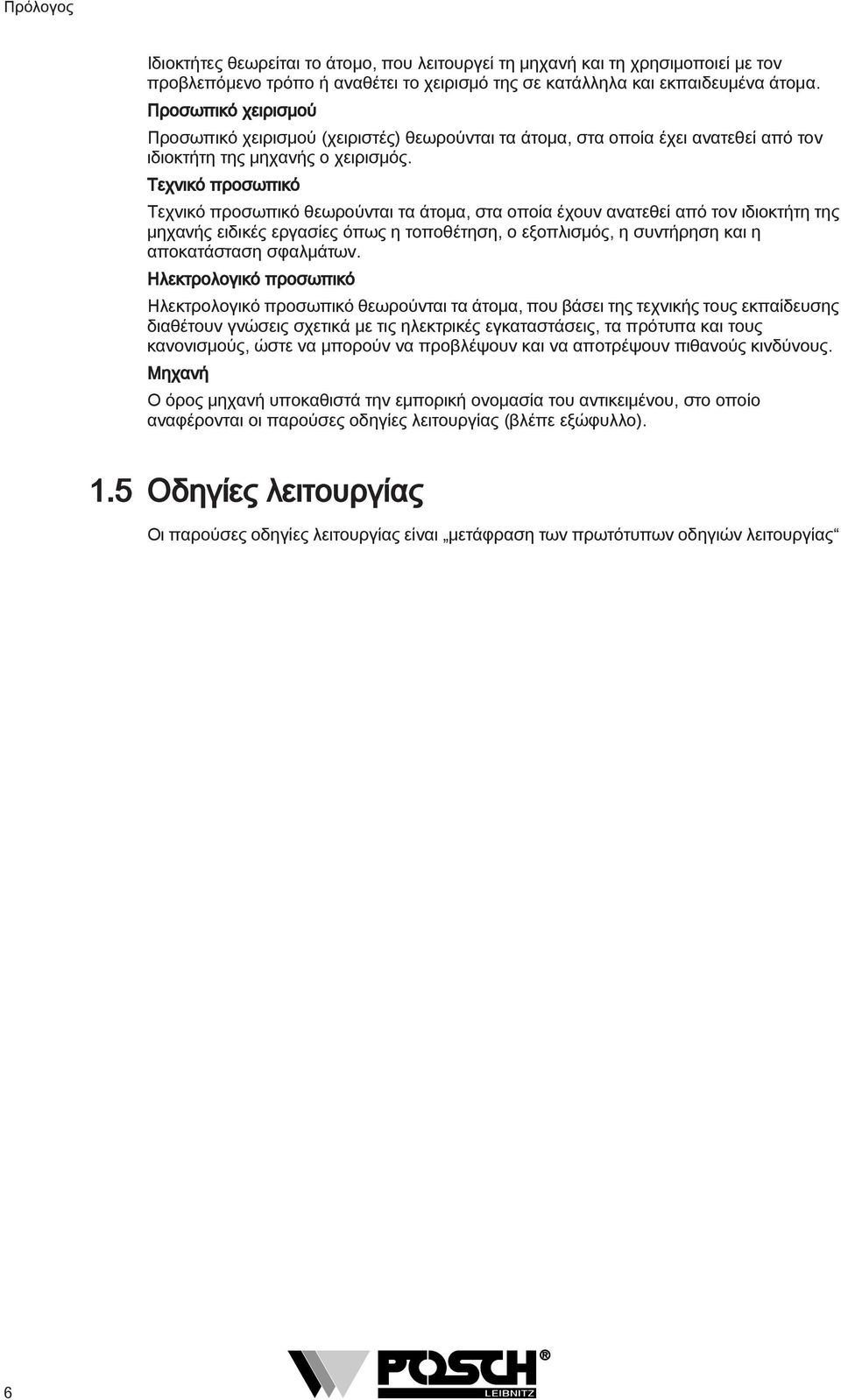

6 Πρόλογος Ιδιοκτήτες θεωρείται το άτομο, που λειτουργεί τη μηχανή και τη χρησιμοποιεί με τον προβλεπόμενο τρόπο ή αναθέτει το χειρισμό της σε κατάλληλα και εκπαιδευμένα άτομα. Προσωπικό χειρισμού Προσωπικό χειρισμού (χειριστές) θεωρούνται τα άτομα, στα οποία έχει ανατεθεί από τον ιδιοκτήτη της μηχανής ο χειρισμός. Τεχνικό προσωπικό Τεχνικό προσωπικό θεωρούνται τα άτομα, στα οποία έχουν ανατεθεί από τον ιδιοκτήτη της μηχανής ειδικές εργασίες όπως η τοποθέτηση, ο εξοπλισμός, η συντήρηση και η αποκατάσταση σφαλμάτων. Ηλεκτρολογικό προσωπικό Ηλεκτρολογικό προσωπικό θεωρούνται τα άτομα, που βάσει της τεχνικής τους εκπαίδευσης διαθέτουν γνώσεις σχετικά με τις ηλεκτρικές εγκαταστάσεις, τα πρότυπα και τους κανονισμούς, ώστε να μπορούν να προβλέψουν και να αποτρέψουν πιθανούς κινδύνους. Μηχανή Ο όρος μηχανή υποκαθιστά την εμπορική ονομασία του αντικειμένου, στο οποίο αναφέρονται οι παρούσες οδηγίες λειτουργίας (βλέπε εξώφυλλο). 1.5 Οδηγίες λειτουργίας Οι παρούσες οδηγίες λειτουργίας είναι μετάφραση των πρωτότυπων οδηγιών λειτουργίας 6

7 Υποδείξεις ασφαλείας 2 Υποδείξεις ασφαλείας 2.1 Επεξήγηση συμβόλων Τα παρακάτω σύμβολα και υποδείξεις στις παρούσες οδηγίες προειδοποιούν για πιθανές σωματικές βλάβες και υλικές ζημιές ή σας παρέχουν βοήθεια για την εργασία. Προειδοποίηση για σημεία κινδύνου Υπόδειξη για την ασφάλεια εργασίας, που σε περίπτωση μη τήρησής της υπάρχει κίνδυνος τραυματισμού και θανάτου ατόμων. Τηρείτε πάντοτε αυτές τις υποδείξεις και ενεργείτε με ιδιαίτερη προσοχή και επιφύλαξη. Προειδοποίηση για επικίνδυνη ηλεκτρική τάση Η επαφή με μέρη που βρίσκονται υπό τάση μπορεί να οδηγήσει σε ακαριαίο θάνατο. Τα καλύμματα και οι προστατευτικές διατάξεις των ηλεκτρικών μερών επιτρέπεται να ανοίγονται μόνο από ηλεκτρολόγους αφού προηγουμένως έχει απενεργοποιηθεί η τάση λειτουργίας. Προειδοποίηση για σύνθλιψη Κίνδυνος τραυματισμού από σύνθλιψη των άνω άκρων. Προειδοποίηση για σύνθλιψη Κίνδυνος τραυματισμού από σύνθλιψη των κάτω άκρων. Υπόδειξη Σύμβολο για τον προσήκοντα χειρισμό της μηχανής. Η μη τήρηση της υπόδειξης μπορεί να οδηγήσει σε σφάλματα ή βλάβες της μηχανής. Υπόδειξη θορύβου Σύμβολο για μια περιοχή όπου παρουσιάζονται υψηλές στάθμες θορύβου - > 85 db (A). Η μη τήρησή της μπορεί να οδηγήσει σε προβλήματα ή βλάβες της ακοής. 7

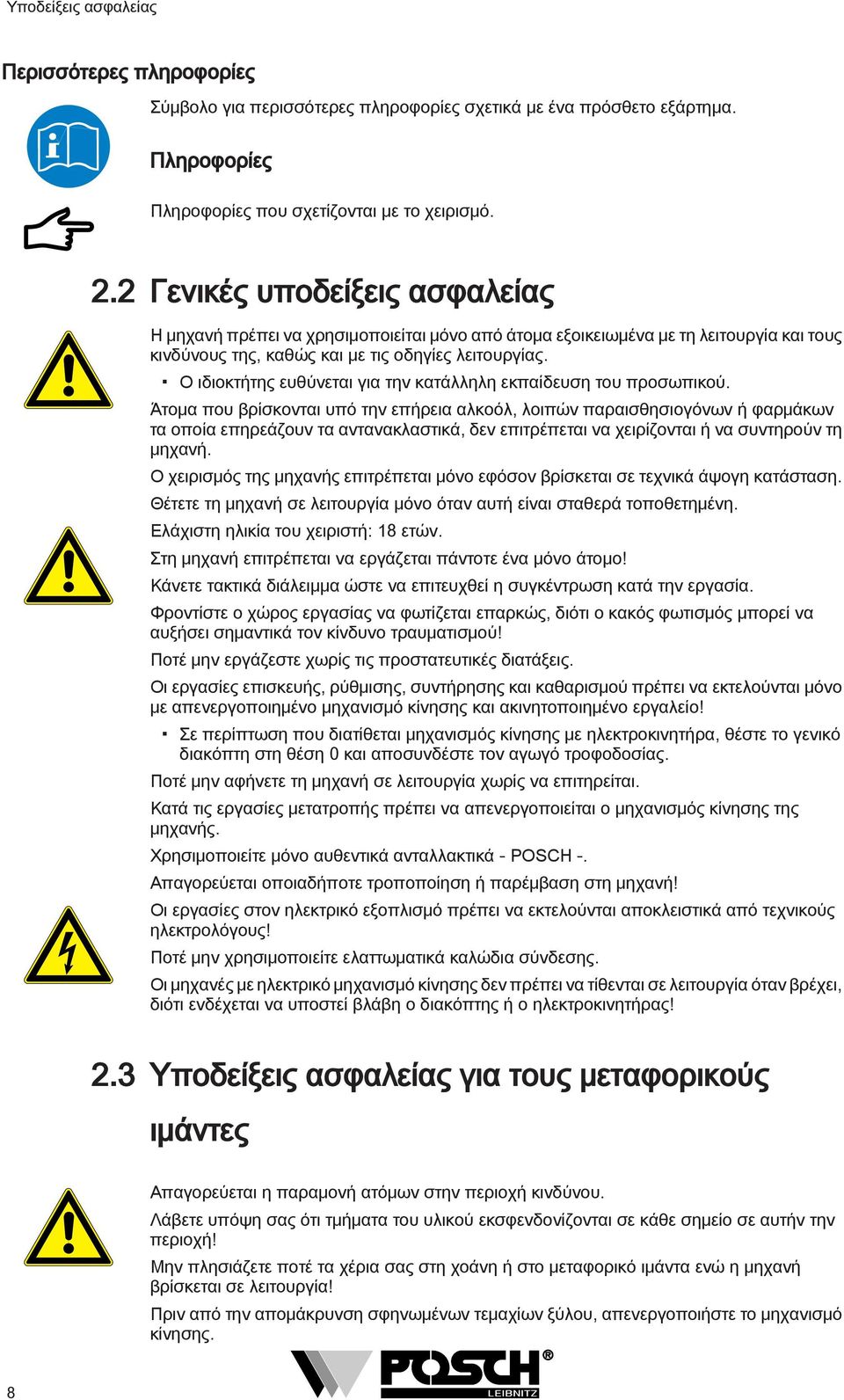

8 Υποδείξεις ασφαλείας Περισσότερες πληροφορίες Σύμβολο για περισσότερες πληροφορίες σχετικά με ένα πρόσθετο εξάρτημα. Πληροφορίες Πληροφορίες που σχετίζονται με το χειρισμό. 2.2 Γενικές υποδείξεις ασφαλείας Η μηχανή πρέπει να χρησιμοποιείται μόνο από άτομα εξοικειωμένα με τη λειτουργία και τους κινδύνους της, καθώς και με τις οδηγίες λειτουργίας. Ο ιδιοκτήτης ευθύνεται για την κατάλληλη εκπαίδευση του προσωπικού. Άτομα που βρίσκονται υπό την επήρεια αλκοόλ, λοιπών παραισθησιογόνων ή φαρμάκων τα οποία επηρεάζουν τα αντανακλαστικά, δεν επιτρέπεται να χειρίζονται ή να συντηρούν τη μηχανή. Ο χειρισμός της μηχανής επιτρέπεται μόνο εφόσον βρίσκεται σε τεχνικά άψογη κατάσταση. Θέτετε τη μηχανή σε λειτουργία μόνο όταν αυτή είναι σταθερά τοποθετημένη. Ελάχιστη ηλικία του χειριστή: 18 ετών. Στη μηχανή επιτρέπεται να εργάζεται πάντοτε ένα μόνο άτομο! Κάνετε τακτικά διάλειμμα ώστε να επιτευχθεί η συγκέντρωση κατά την εργασία. Φροντίστε ο χώρος εργασίας να φωτίζεται επαρκώς, διότι ο κακός φωτισμός μπορεί να αυξήσει σημαντικά τον κίνδυνο τραυματισμού! Ποτέ μην εργάζεστε χωρίς τις προστατευτικές διατάξεις. Οι εργασίες επισκευής, ρύθμισης, συντήρησης και καθαρισμού πρέπει να εκτελούνται μόνο με απενεργοποιημένο μηχανισμό κίνησης και ακινητοποιημένο εργαλείο! Σε περίπτωση που διατίθεται μηχανισμός κίνησης με ηλεκτροκινητήρα, θέστε το γενικό διακόπτη στη θέση 0 και αποσυνδέστε τον αγωγό τροφοδοσίας. Ποτέ μην αφήνετε τη μηχανή σε λειτουργία χωρίς να επιτηρείται. Κατά τις εργασίες μετατροπής πρέπει να απενεργοποιείται ο μηχανισμός κίνησης της μηχανής. Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά - POSCH -. Απαγορεύεται οποιαδήποτε τροποποίηση ή παρέμβαση στη μηχανή! Οι εργασίες στον ηλεκτρικό εξοπλισμό πρέπει να εκτελούνται αποκλειστικά από τεχνικούς ηλεκτρολόγους! Ποτέ μην χρησιμοποιείτε ελαττωματικά καλώδια σύνδεσης. Οι μηχανές με ηλεκτρικό μηχανισμό κίνησης δεν πρέπει να τίθενται σε λειτουργία όταν βρέχει, διότι ενδέχεται να υποστεί βλάβη ο διακόπτης ή ο ηλεκτροκινητήρας! 2.3 Υποδείξεις ασφαλείας για τους μεταφορικούς ιμάντες Απαγορεύεται η παραμονή ατόμων στην περιοχή κινδύνου. Λάβετε υπόψη σας ότι τμήματα του υλικού εκσφενδονίζονται σε κάθε σημείο σε αυτήν την περιοχή! Μην πλησιάζετε ποτέ τα χέρια σας στη χοάνη ή στο μεταφορικό ιμάντα ενώ η μηχανή βρίσκεται σε λειτουργία! Πριν από την απομάκρυνση σφηνωμένων τεμαχίων ξύλου, απενεργοποιήστε το μηχανισμό κίνησης. 8

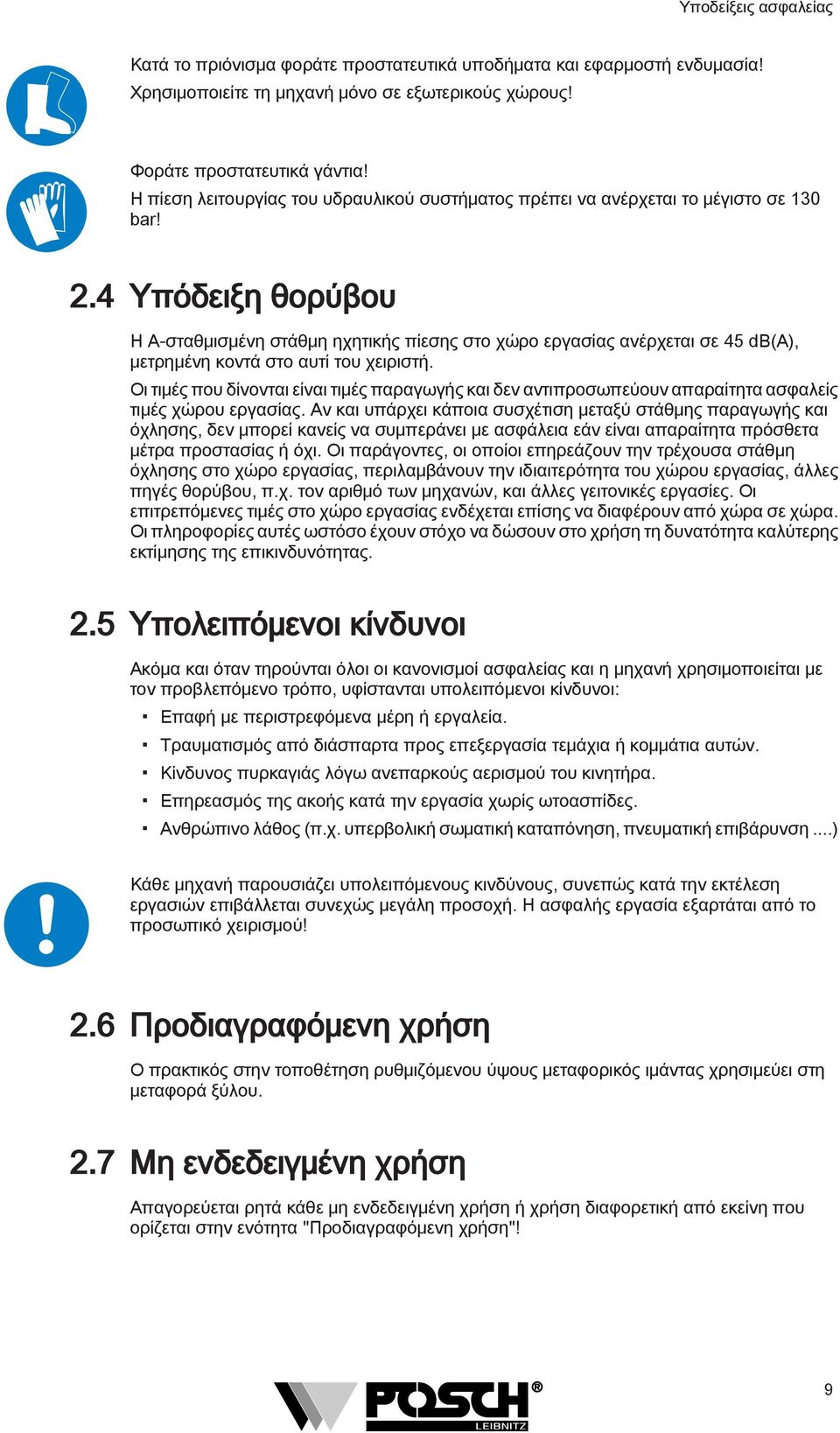

9 Υποδείξεις ασφαλείας Κατά το πριόνισμα φοράτε προστατευτικά υποδήματα και εφαρμοστή ενδυμασία! Χρησιμοποιείτε τη μηχανή μόνο σε εξωτερικούς χώρους! Φοράτε προστατευτικά γάvτια! Η πίεση λειτουργίας του υδραυλικού συστήματος πρέπει να ανέρχεται το μέγιστο σε 130 bar! 2.4 Υπόδειξη θορύβου Η Α-σταθμισμένη στάθμη ηχητικής πίεσης στο χώρο εργασίας ανέρχεται σε 45 db(a), μετρημένη κοντά στο αυτί του χειριστή. Οι τιμές που δίνονται είναι τιμές παραγωγής και δεν αντιπροσωπεύουν απαραίτητα ασφαλείς τιμές χώρου εργασίας. Αν και υπάρχει κάποια συσχέτιση μεταξύ στάθμης παραγωγής και όχλησης, δεν μπορεί κανείς να συμπεράνει με ασφάλεια εάν είναι απαραίτητα πρόσθετα μέτρα προστασίας ή όχι. Οι παράγοντες, οι οποίοι επηρεάζουν την τρέχουσα στάθμη όχλησης στο χώρο εργασίας, περιλαμβάνουν την ιδιαιτερότητα του χώρου εργασίας, άλλες πηγές θορύβου, π.χ. τον αριθμό των μηχανών, και άλλες γειτονικές εργασίες. Οι επιτρεπόμενες τιμές στο χώρο εργασίας ενδέχεται επίσης να διαφέρουν από χώρα σε χώρα. Οι πληροφορίες αυτές ωστόσο έχουν στόχο να δώσουν στο χρήση τη δυνατότητα καλύτερης εκτίμησης της επικινδυνότητας. 2.5 Υπολειπόμενοι κίνδυνοι Ακόμα και όταν τηρούνται όλοι οι κανονισμοί ασφαλείας και η μηχανή χρησιμοποιείται με τον προβλεπόμενο τρόπο, υφίστανται υπολειπόμενοι κίνδυνοι: Επαφή με περιστρεφόμενα μέρη ή εργαλεία. Τραυματισμός από διάσπαρτα προς επεξεργασία τεμάχια ή κομμάτια αυτών. Κίνδυνος πυρκαγιάς λόγω ανεπαρκούς αερισμού του κινητήρα. Επηρεασμός της ακοής κατά την εργασία χωρίς ωτοασπίδες. Ανθρώπινο λάθος (π.χ. υπερβολική σωματική καταπόνηση, πνευματική επιβάρυνση...) Κάθε μηχανή παρουσιάζει υπολειπόμενους κινδύνους, συνεπώς κατά την εκτέλεση εργασιών επιβάλλεται συνεχώς μεγάλη προσοχή. Η ασφαλής εργασία εξαρτάται από το προσωπικό χειρισμού! 2.6 Προδιαγραφόμενη χρήση Ο πρακτικός στην τοποθέτηση ρυθμιζόμενου ύψους μεταφορικός ιμάντας χρησιμεύει στη μεταφορά ξύλου. 2.7 Μη ενδεδειγμένη χρήση Απαγορεύεται ρητά κάθε μη ενδεδειγμένη χρήση ή χρήση διαφορετική από εκείνη που ορίζεται στην ενότητα "Προδιαγραφόμενη χρήση"! 9

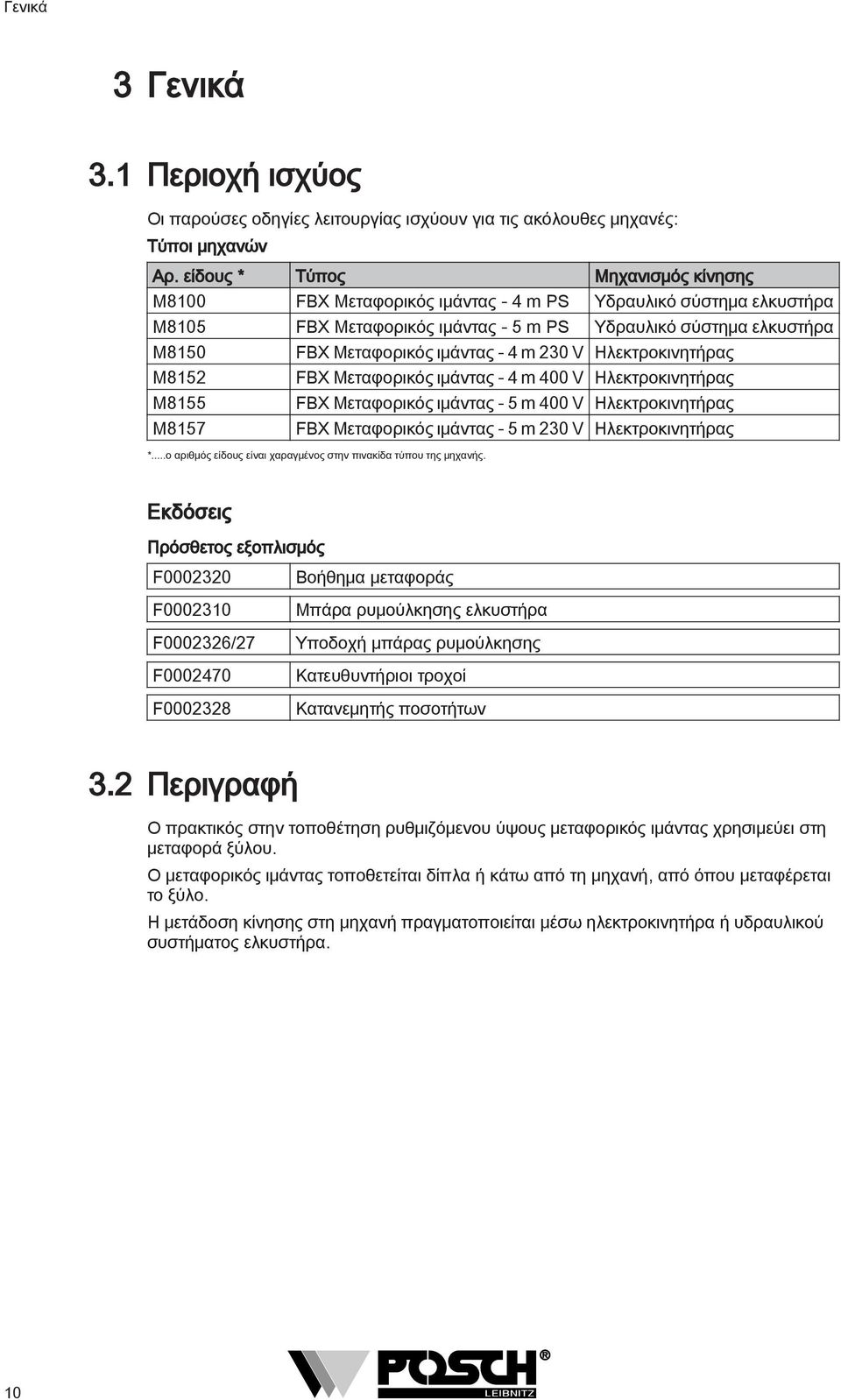

10 Γενικά 3 Γενικά 3.1 Περιοχή ισχύος Οι παρούσες οδηγίες λειτουργίας ισχύουν για τις ακόλουθες μηχανές: Τύποι μηχανών Αρ. είδους * Τύπος Μηχανισμός κίνησης M8100 FBX Μεταφορικός ιμάντας - 4 m PS Υδραυλικό σύστημα ελκυστήρα M8105 FBX Μεταφορικός ιμάντας - 5 m PS Υδραυλικό σύστημα ελκυστήρα M8150 FBX Μεταφορικός ιμάντας - 4 m 230 V Ηλεκτροκινητήρας M8152 FBX Μεταφορικός ιμάντας - 4 m 400 V Ηλεκτροκινητήρας M8155 FBX Μεταφορικός ιμάντας - 5 m 400 V Ηλεκτροκινητήρας M8157 FBX Μεταφορικός ιμάντας - 5 m 230 V Ηλεκτροκινητήρας *...ο αριθμός είδους είναι χαραγμένος στην πινακίδα τύπου της μηχανής. Εκδόσεις Πρόσθετος εξοπλισμός F F Βοήθημα μεταφοράς Μπάρα ρυμούλκησης ελκυστήρα F /27 Υποδοχή μπάρας ρυμούλκησης F F Κατευθυντήριοι τροχοί Κατανεμητής ποσοτήτων 3.2 Περιγραφή Ο πρακτικός στην τοποθέτηση ρυθμιζόμενου ύψους μεταφορικός ιμάντας χρησιμεύει στη μεταφορά ξύλου. Ο μεταφορικός ιμάντας τοποθετείται δίπλα ή κάτω από τη μηχανή, από όπου μεταφέρεται το ξύλο. Η μετάδοση κίνησης στη μηχανή πραγματοποιείται μέσω ηλεκτροκινητήρα ή υδραυλικού συστήματος ελκυστήρα. 10

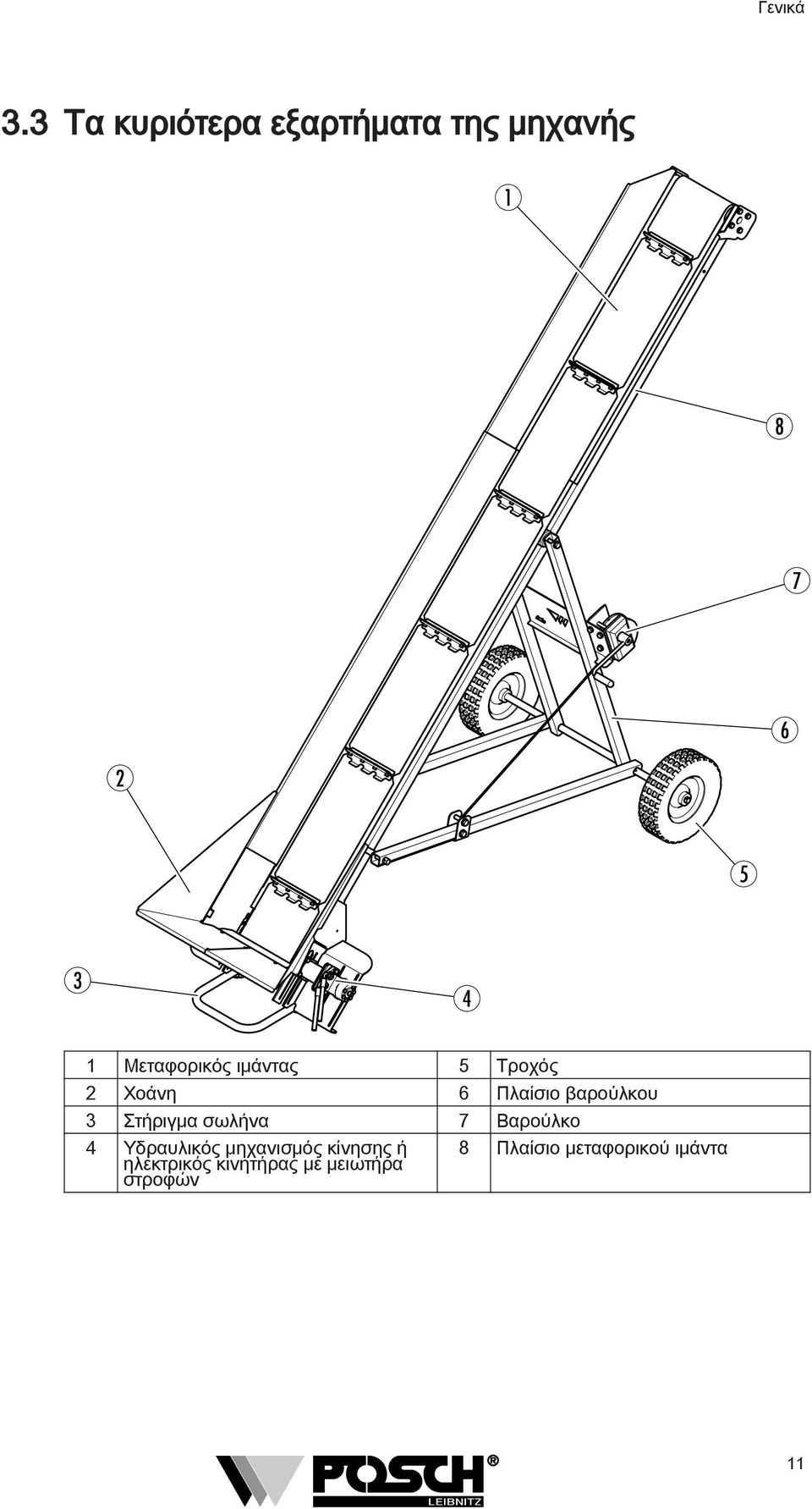

11 Γενικά 3.3 Τα κυριότερα εξαρτήματα της μηχανής Μεταφορικός ιμάντας 5 Τροχός 2 Χοάνη 6 Πλαίσιο βαρούλκου 3 Στήριγμα σωλήνα 7 Βαρούλκο 4 Υδραυλικός μηχανισμός κίνησης ή ηλεκτρικός κινητήρας με μειωτήρα στροφών 8 Πλαίσιο μεταφορικού ιμάντα 11

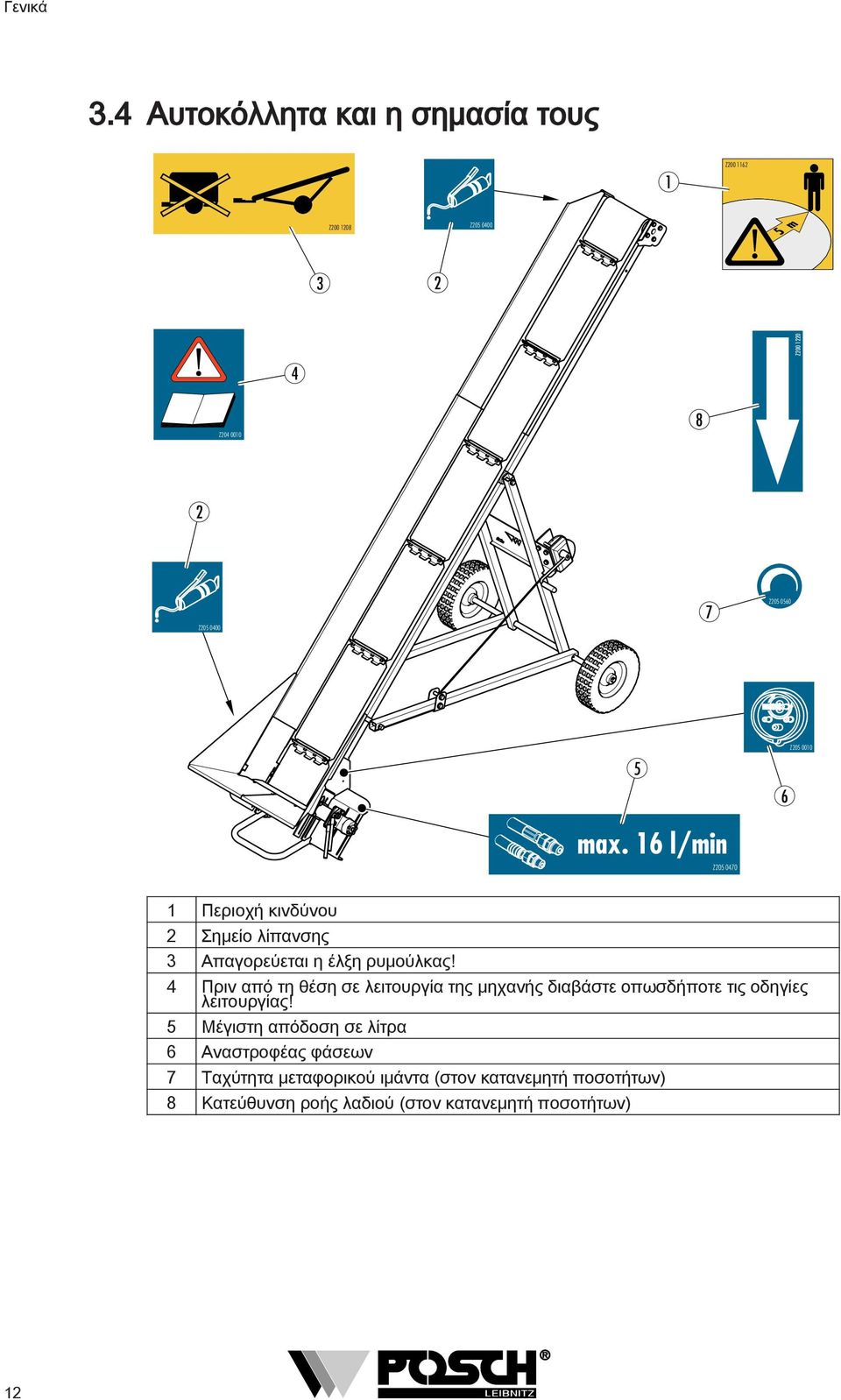

12 Γενικά 3.4 Αυτοκόλλητα και η σημασία τους 1 Z Z Z m 3 2 Z Z Z Z Z max. 16 l/min Z Περιοχή κινδύνου 2 Σημείο λίπανσης 3 Απαγορεύεται η έλξη ρυμούλκας! 4 Πριν από τη θέση σε λειτουργία της μηχανής διαβάστε οπωσδήποτε τις οδηγίες λειτουργίας! 5 Μέγιστη απόδοση σε λίτρα 6 Αναστροφέας φάσεων 7 Ταχύτητα μεταφορικού ιμάντα (στον κατανεμητή ποσοτήτων) 8 Κατεύθυνση ροής λαδιού (στον κατανεμητή ποσοτήτων) 12

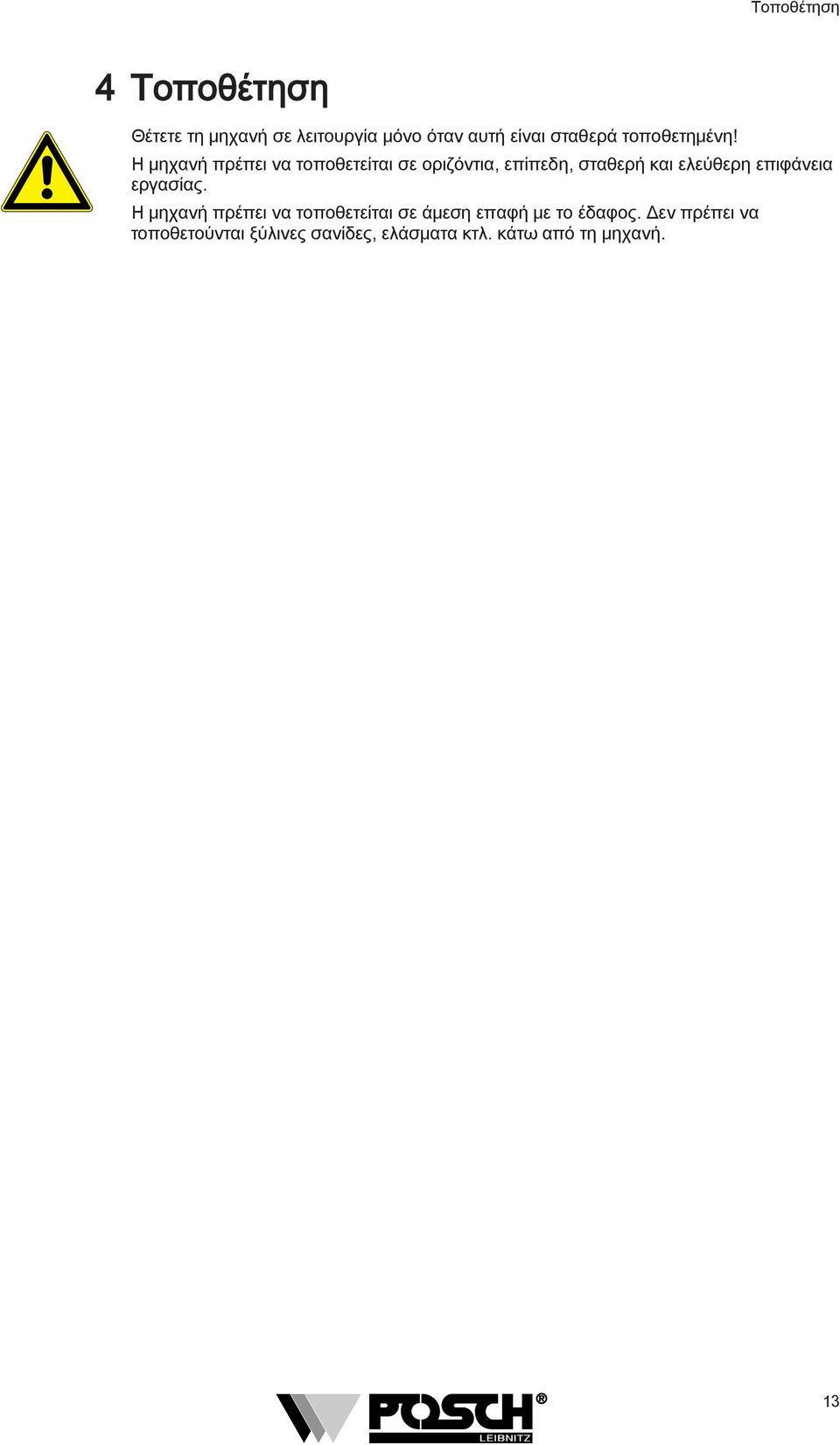

13 Τοποθέτηση 4 Τοποθέτηση Θέτετε τη μηχανή σε λειτουργία μόνο όταν αυτή είναι σταθερά τοποθετημένη! Η μηχανή πρέπει να τοποθετείται σε οριζόντια, επίπεδη, σταθερή και ελεύθερη επιφάνεια εργασίας. Η μηχανή πρέπει να τοποθετείται σε άμεση επαφή με το έδαφος. Δεν πρέπει να τοποθετούνται ξύλινες σανίδες, ελάσματα κτλ. κάτω από τη μηχανή. 13

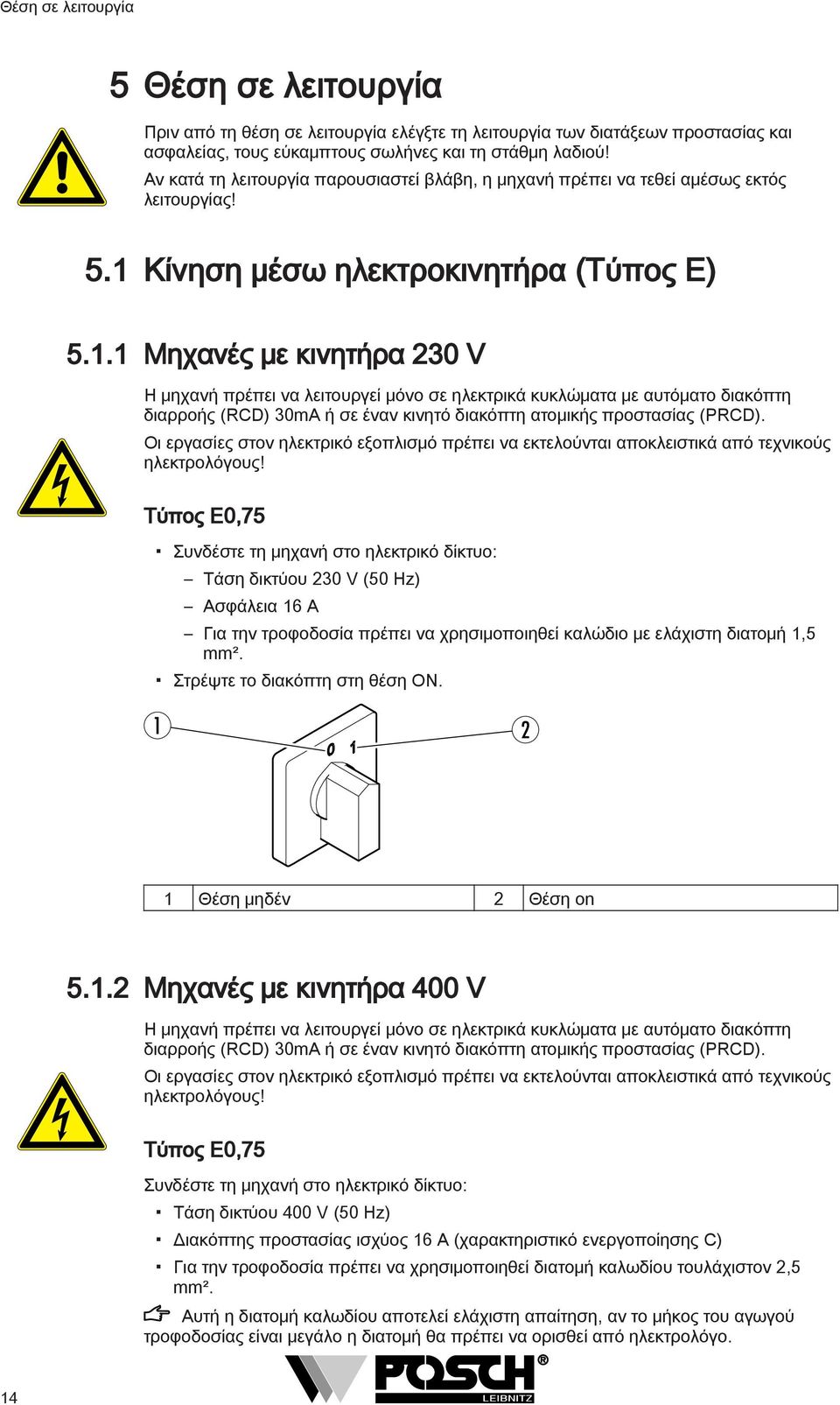

14 Θέση σε λειτουργία 5 Θέση σε λειτουργία Πριν από τη θέση σε λειτουργία ελέγξτε τη λειτουργία των διατάξεων προστασίας και ασφαλείας, τους εύκαμπτους σωλήνες και τη στάθμη λαδιού! Αν κατά τη λειτουργία παρουσιαστεί βλάβη, η μηχανή πρέπει να τεθεί αμέσως εκτός λειτουργίας! 5.1 Κίνηση μέσω ηλεκτροκινητήρα (Τύπος E) Μηχανές με κινητήρα 230 V Η μηχανή πρέπει να λειτουργεί μόνο σε ηλεκτρικά κυκλώματα με αυτόματο διακόπτη διαρροής (RCD) 30mA ή σε έναν κινητό διακόπτη ατομικής προστασίας (PRCD). Οι εργασίες στον ηλεκτρικό εξοπλισμό πρέπει να εκτελούνται αποκλειστικά από τεχνικούς ηλεκτρολόγους! Τύπος E0,75 Συνδέστε τη μηχανή στο ηλεκτρικό δίκτυο: Τάση δικτύου 230 V (50 Hz) Ασφάλεια 16 A Για την τροφοδοσία πρέπει να χρησιμοποιηθεί καλώδιο με ελάχιστη διατομή 1,5 mm². Στρέψτε το διακόπτη στη θέση ON Θέση μηδέν 2 Θέση on Μηχανές με κινητήρα 400 V Η μηχανή πρέπει να λειτουργεί μόνο σε ηλεκτρικά κυκλώματα με αυτόματο διακόπτη διαρροής (RCD) 30mA ή σε έναν κινητό διακόπτη ατομικής προστασίας (PRCD). Οι εργασίες στον ηλεκτρικό εξοπλισμό πρέπει να εκτελούνται αποκλειστικά από τεχνικούς ηλεκτρολόγους! Τύπος E0,75 Συνδέστε τη μηχανή στο ηλεκτρικό δίκτυο: Τάση δικτύου 400 V (50 Hz) Διακόπτης προστασίας ισχύος 16 A (χαρακτηριστικό ενεργοποίησης C) Για την τροφοδοσία πρέπει να χρησιμοποιηθεί διατομή καλωδίου τουλάχιστον 2,5 mm². Αυτή η διατομή καλωδίου αποτελεί ελάχιστη απαίτηση, αν το μήκος του αγωγού τροφοδοσίας είναι μεγάλο η διατομή θα πρέπει να ορισθεί από ηλεκτρολόγο. 14

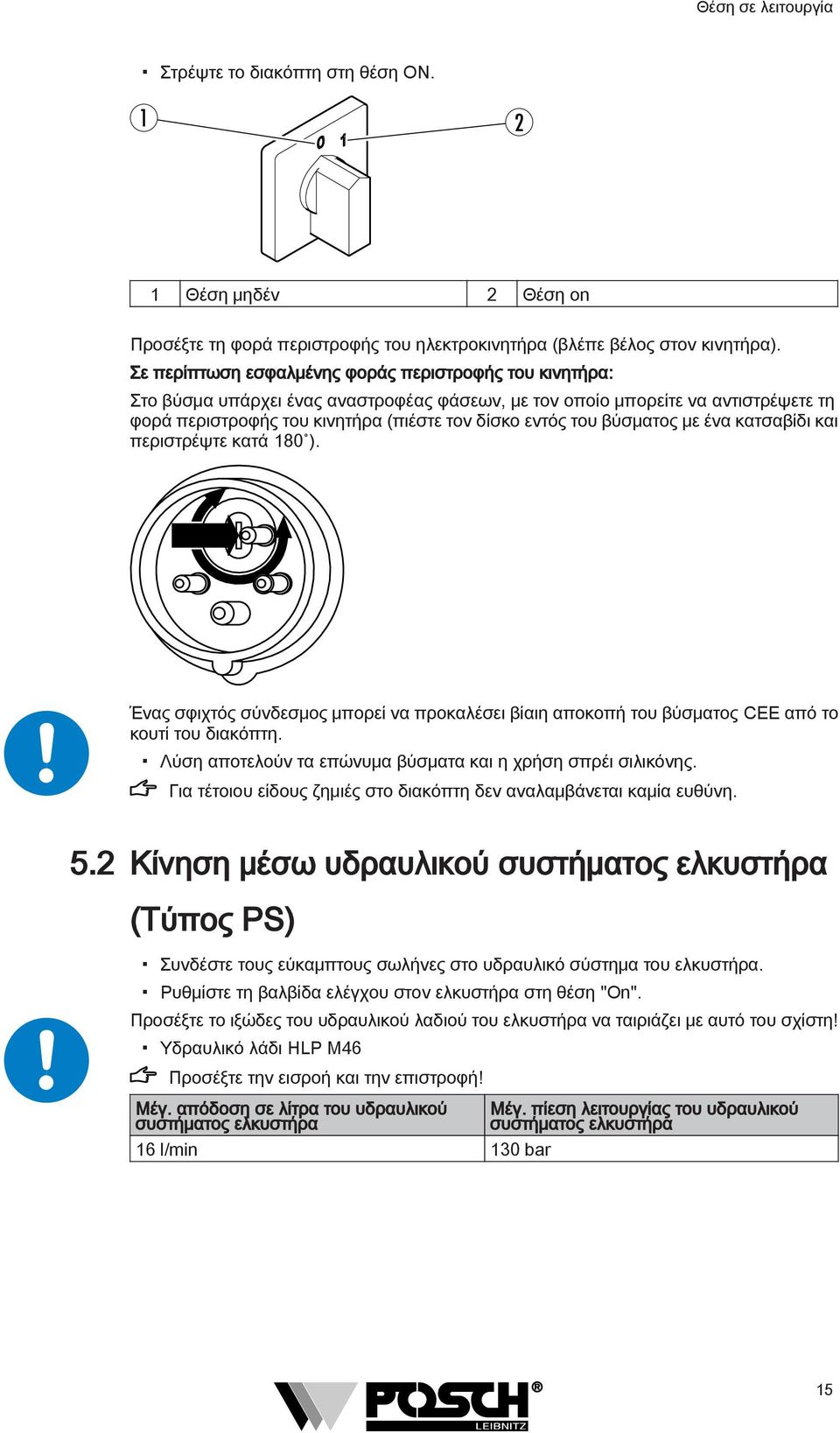

15 Θέση σε λειτουργία Στρέψτε το διακόπτη στη θέση ON Θέση μηδέν 2 Θέση on Προσέξτε τη φορά περιστροφής του ηλεκτροκινητήρα (βλέπε βέλος στον κινητήρα). Σε περίπτωση εσφαλμένης φοράς περιστροφής του κινητήρα: Στο βύσμα υπάρχει ένας αναστροφέας φάσεων, με τον οποίο μπορείτε να αντιστρέψετε τη φορά περιστροφής του κινητήρα (πιέστε τον δίσκο εντός του βύσματος με ένα κατσαβίδι και περιστρέψτε κατά 180 ). Ένας σφιχτός σύνδεσμος μπορεί να προκαλέσει βίαιη αποκοπή του βύσματος CEE από το κουτί του διακόπτη. Λύση αποτελούν τα επώνυμα βύσματα και η χρήση σπρέι σιλικόνης. Για τέτοιου είδους ζημιές στο διακόπτη δεν αναλαμβάνεται καμία ευθύνη. 5.2 Κίνηση μέσω υδραυλικού συστήματος ελκυστήρα (Τύπος PS) Συνδέστε τους εύκαμπτους σωλήνες στο υδραυλικό σύστημα του ελκυστήρα. Ρυθμίστε τη βαλβίδα ελέγχου στον ελκυστήρα στη θέση "On". Προσέξτε το ιξώδες του υδραυλικού λαδιού του ελκυστήρα να ταιριάζει με αυτό του σχίστη! Υδραυλικό λάδι HLP M46 Προσέξτε την εισροή και την επιστροφή! Μέγ. απόδοση σε λίτρα του υδραυλικού συστήματος ελκυστήρα 16 l/min 130 bar Μέγ. πίεση λειτουργίας του υδραυλικού συστήματος ελκυστήρα 15

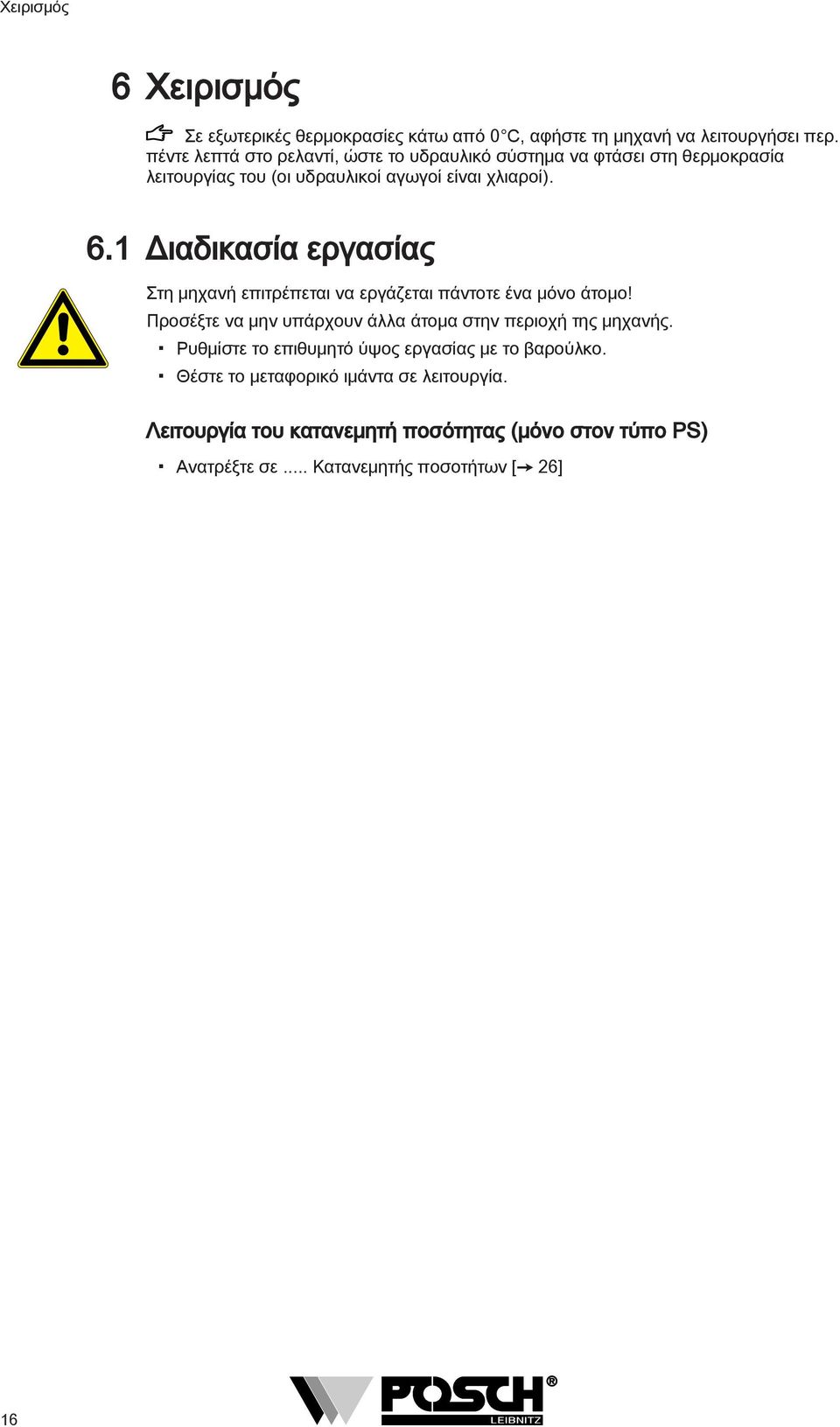

16 Χειρισμός 6 Χειρισμός Σε εξωτερικές θερμοκρασίες κάτω από 0 C, αφήστε τη μηχανή να λειτουργήσει περ. πέντε λεπτά στο ρελαντί, ώστε το υδραυλικό σύστημα να φτάσει στη θερμοκρασία λειτουργίας του (οι υδραυλικοί αγωγοί είναι χλιαροί). 6.1 Διαδικασία εργασίας Στη μηχανή επιτρέπεται να εργάζεται πάντοτε ένα μόνο άτομο! Προσέξτε να μην υπάρχουν άλλα άτομα στην περιοχή της μηχανής. Ρυθμίστε το επιθυμητό ύψος εργασίας με το βαρούλκο. Θέστε το μεταφορικό ιμάντα σε λειτουργία. Λειτουργία του κατανεμητή ποσότητας (μόνο στον τύπο PS) Ανατρέξτε σε... Κατανεμητής ποσοτήτων [ 26] 16

17 Απενεργοποίηση της μηχανής 7 Απενεργοποίηση της μηχανής Πριν την απενεργοποίηση της μηχανής θέστε όλες τις υδραυλικές λειτουργίες εκτός πίεσης. Για το σκοπό αυτόν, ρυθμίστε όλους τους βραχίονες χειρισμού σε ουδέτερη θέση. Κίνηση μέσω ηλεκτροκινητήρα (Τύπος E) Θέστε το διακόπτη στη θέση 0. Κίνηση μέσω υδραυλικού συστήματος ελκυστήρα (Τύπος PS) Ρυθμίστε τη βαλβίδα ελέγχου στον ελκυστήρα στη θέση "Off". 17

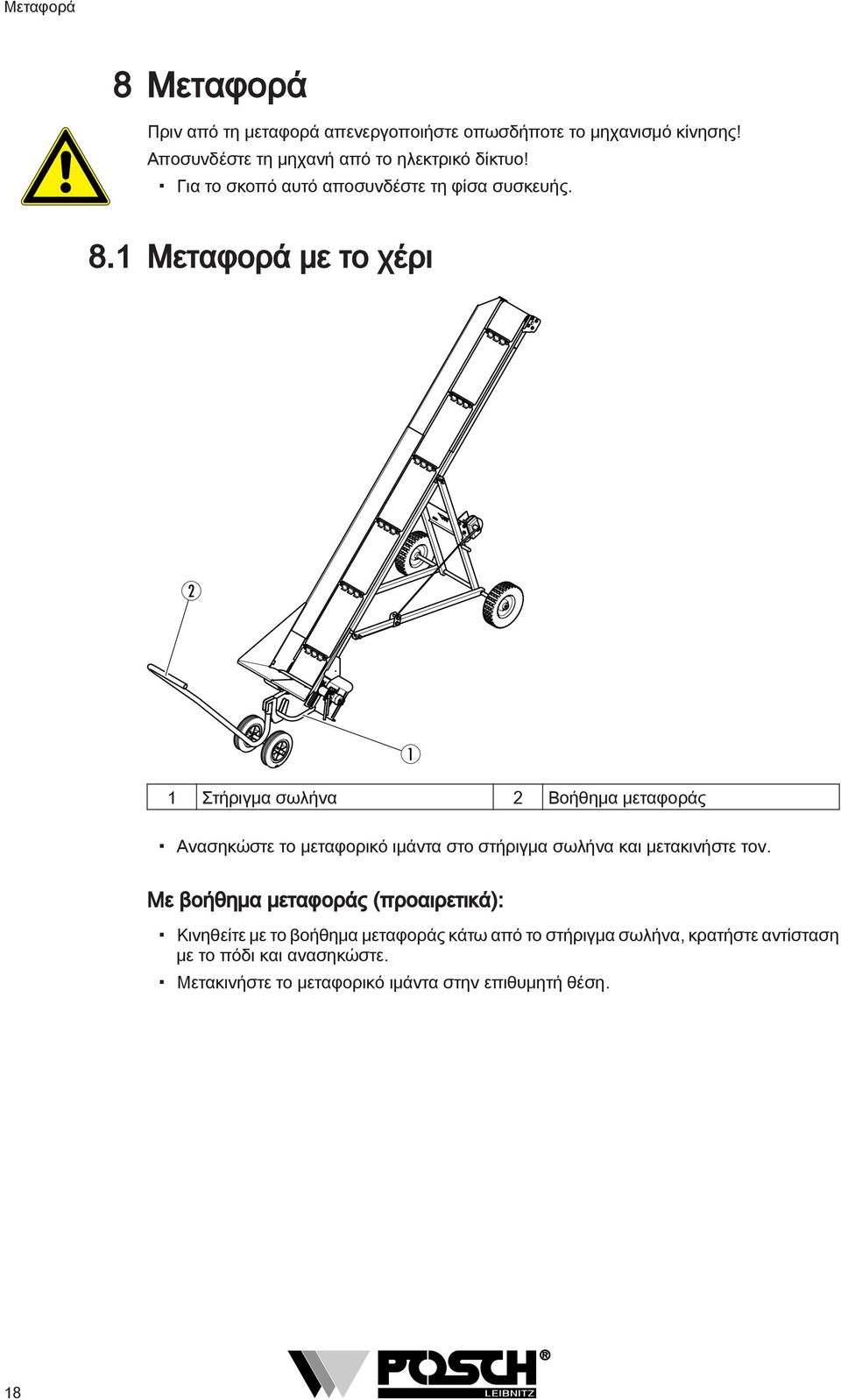

18 Μεταφορά 8 Μεταφορά Πριν από τη μεταφορά απενεργοποιήστε οπωσδήποτε το μηχανισμό κίνησης! Αποσυνδέστε τη μηχανή από το ηλεκτρικό δίκτυο! Για το σκοπό αυτό αποσυνδέστε τη φίσα συσκευής. 8.1 Μεταφορά με το χέρι Στήριγμα σωλήνα 2 Βοήθημα μεταφοράς Ανασηκώστε το μεταφορικό ιμάντα στο στήριγμα σωλήνα και μετακινήστε τον. Με βοήθημα μεταφοράς (προαιρετικά): Κινηθείτε με το βοήθημα μεταφοράς κάτω από το στήριγμα σωλήνα, κρατήστε αντίσταση με το πόδι και ανασηκώστε. Μετακινήστε το μεταφορικό ιμάντα στην επιθυμητή θέση. 18

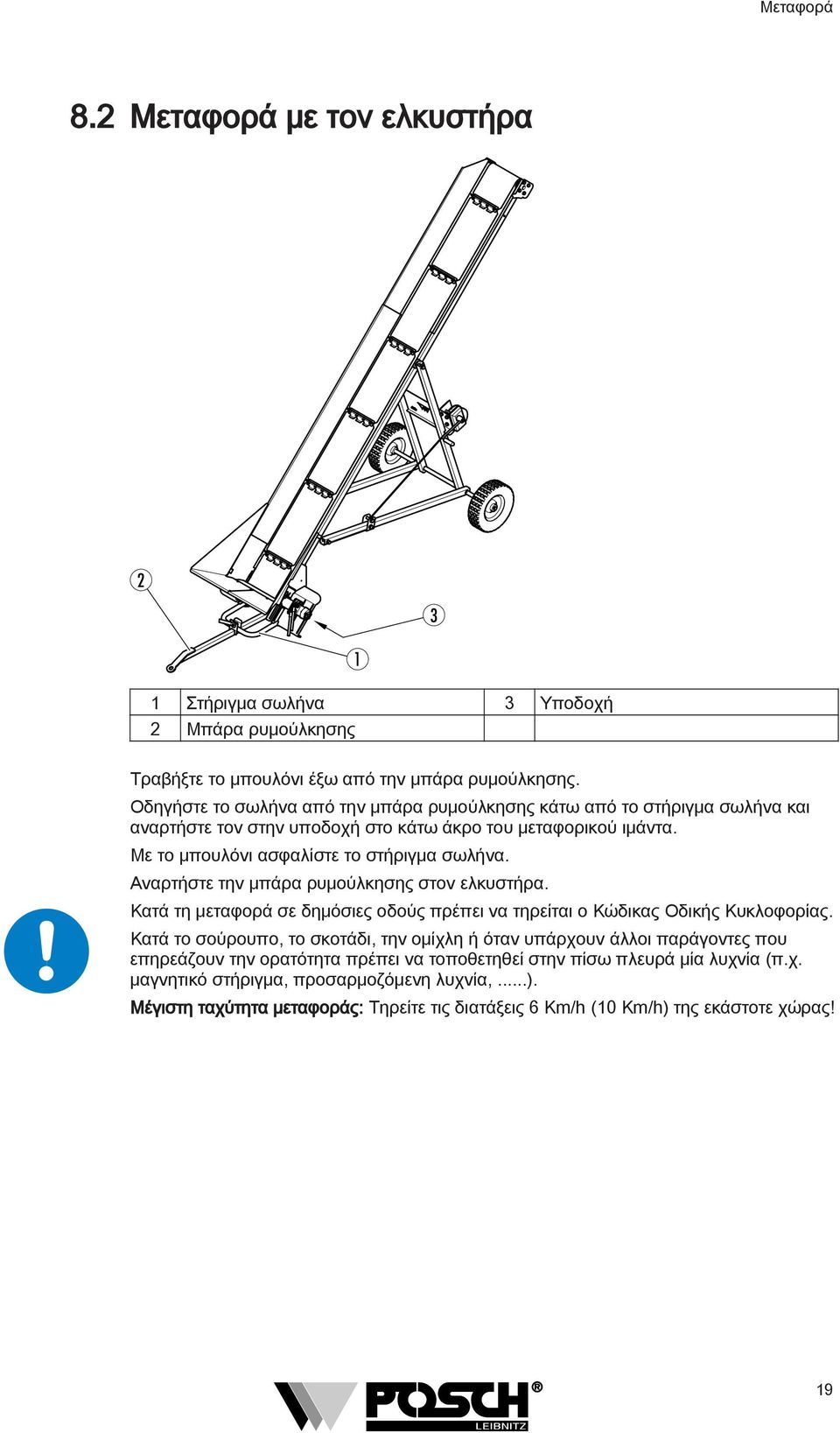

19 Μεταφορά 8.2 Μεταφορά με τον ελκυστήρα Στήριγμα σωλήνα 3 Υποδοχή 2 Μπάρα ρυμούλκησης Τραβήξτε το μπουλόνι έξω από την μπάρα ρυμούλκησης. Οδηγήστε το σωλήνα από την μπάρα ρυμούλκησης κάτω από το στήριγμα σωλήνα και αναρτήστε τον στην υποδοχή στο κάτω άκρο του μεταφορικού ιμάντα. Με το μπουλόνι ασφαλίστε το στήριγμα σωλήνα. Αναρτήστε την μπάρα ρυμούλκησης στον ελκυστήρα. Κατά τη μεταφορά σε δημόσιες οδούς πρέπει να τηρείται ο Κώδικας Οδικής Κυκλοφορίας. Κατά το σούρουπο, το σκοτάδι, την ομίχλη ή όταν υπάρχουν άλλοι παράγοντες που επηρεάζουν την ορατότητα πρέπει να τοποθετηθεί στην πίσω πλευρά μία λυχνία (π.χ. μαγνητικό στήριγμα, προσαρμοζόμενη λυχνία,...). Μέγιστη ταχύτητα μεταφοράς: Τηρείτε τις διατάξεις 6 Km/h (10 Km/h) της εκάστοτε χώρας! 19

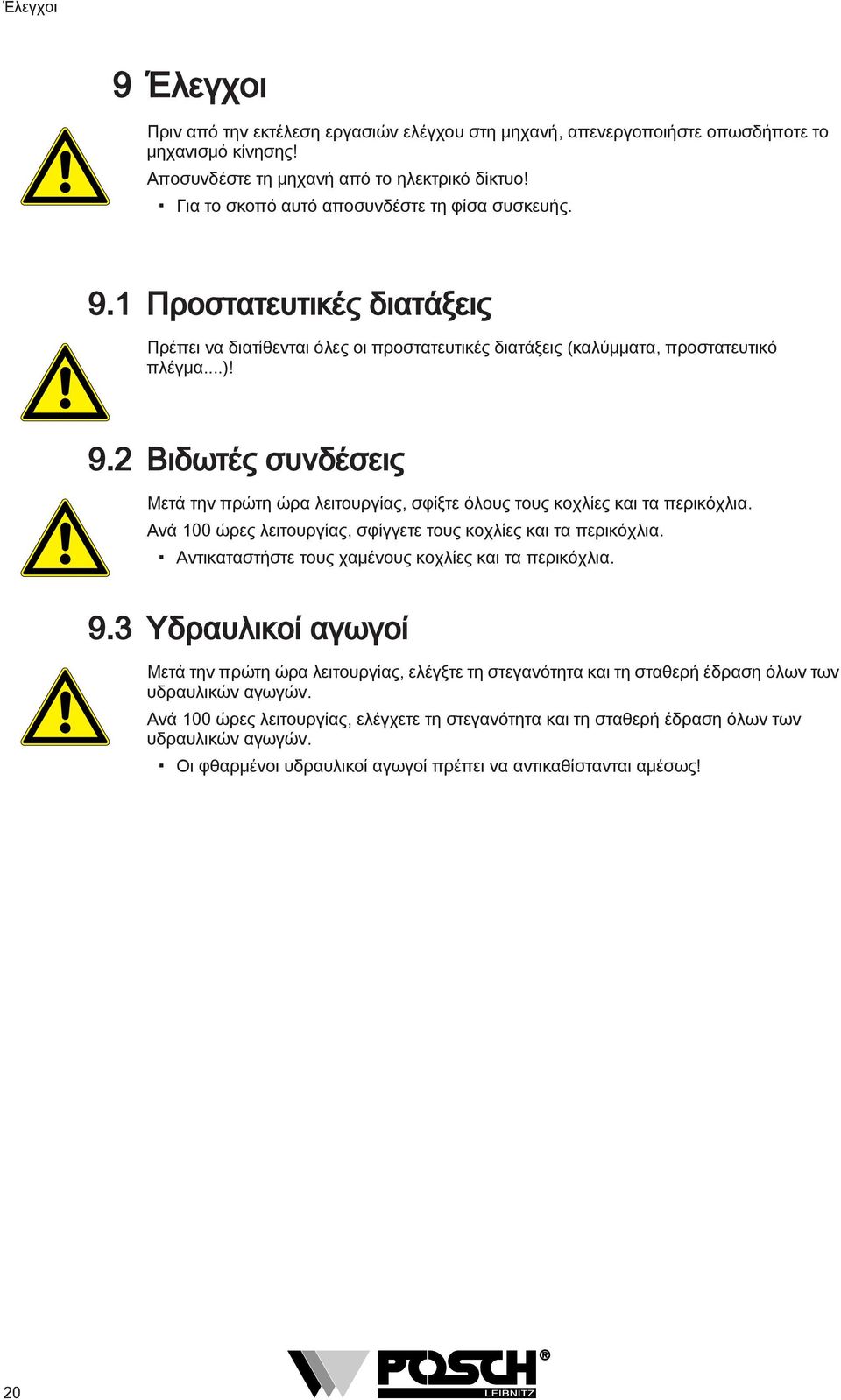

20 Έλεγχοι 9 Έλεγχοι Πριν από την εκτέλεση εργασιών ελέγχου στη μηχανή, απενεργοποιήστε οπωσδήποτε το μηχανισμό κίνησης! Αποσυνδέστε τη μηχανή από το ηλεκτρικό δίκτυο! Για το σκοπό αυτό αποσυνδέστε τη φίσα συσκευής. 9.1 Προστατευτικές διατάξεις Πρέπει να διατίθενται όλες οι προστατευτικές διατάξεις (καλύμματα, προστατευτικό πλέγμα...)! 9.2 Βιδωτές συνδέσεις Μετά την πρώτη ώρα λειτουργίας, σφίξτε όλους τους κοχλίες και τα περικόχλια. Ανά 100 ώρες λειτουργίας, σφίγγετε τους κοχλίες και τα περικόχλια. Αντικαταστήστε τους χαμένους κοχλίες και τα περικόχλια. 9.3 Υδραυλικοί αγωγοί Μετά την πρώτη ώρα λειτουργίας, ελέγξτε τη στεγανότητα και τη σταθερή έδραση όλων των υδραυλικών αγωγών. Ανά 100 ώρες λειτουργίας, ελέγχετε τη στεγανότητα και τη σταθερή έδραση όλων των υδραυλικών αγωγών. Οι φθαρμένοι υδραυλικοί αγωγοί πρέπει να αντικαθίστανται αμέσως! 20

21 Συντήρηση 10 Συντήρηση Πριν από την εκτέλεση εργασιών συντήρησης στη μηχανή, απενεργοποιήστε οπωσδήποτε το μηχανισμό κίνησης! Αποσυνδέστε τη μηχανή από το ηλεκτρικό δίκτυο! Για το σκοπό αυτό αποσυνδέστε τη φίσα συσκευής. Οι εργασίες στον ηλεκτρικό εξοπλισμό πρέπει να εκτελούνται αποκλειστικά από τεχνικούς ηλεκτρολόγους! Ποτέ μην εργάζεστε χωρίς τις προστατευτικές διατάξεις. Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά - POSCH Λίπανση Απορρίπτετε τα εξαρτήματα που φέρουν λάδια και γράσα, καθώς και τα παλιά λάδια, σύμφωνα με τις σχετικές νομικές διατάξεις Σχέδιο λίπανσης Διάστημα λίπανσης Θέση Τι / Σημείο κάθε εβδομάδα (κάθε 40 ώρες λειτουργίας - ανάλογα με τη χρήση και συχνότερα) και τα δύο έδρανα περιβλήματος επάνω στο μεταφορικό ιμάντα και τα δύο έδρανα περιβλήματος κάτω στο μεταφορικό ιμάντα Τα σημεία λίπανσης επισημαίνονται με το σύμβολο λίπανσης. Συνιστώμενα λιπαντικά γράσα: Κατασκευαστής Τύπος Genol Γράσο γενικής χρήσης Fuchs Γράσο γενικής χρήσης Αλλαγή λαδιού Το αλλαγμένο λάδι πρέπει να απορρίπτεται με τρόπο φιλικό προς το περιβάλλον. Πληροφορηθείτε για τις περιβαλλοντικές προδιαγραφές του λαδιού Αλλαγή λαδιού κιβωτίου μετάδοσης κίνησης Τα κιβώτια μετάδοσης κίνησης λιπαίνονται μόνιμα με συνθετικό λάδι κιβωτίου μετάδοσης κίνησης. Σε περίπτωση αλλαγής ή συμπλήρωσης λαδιού πρέπει να χρησιμοποιηθεί μόνο συνθετικό λάδι κιβωτίου μετάδοσης κίνησης κατά ISO VG 320! 21

22 Συντήρηση 10.3 Μεταφορικός ιμάντας Υποδείξεις για τη μεταφορική ταινία Ελέγξτε αν ο μεταφορικός ιμάντας κινείται κεντραρισμένα. Οι σύνδεσμοι του μεταφορικού ιμάντα δεν πρέπει δεν πρέπει να κινούνται. Αν έρχεται σε επαφή ο ιμάντας, πρέπει να τον κεντράρετε ρυθμίζοντας το μηχανισμό κίνησης ή τον κύλινδρο αναστροφής. Απομακρύνετε κατά καιρούς το υλικό που συσσωρεύεται κάτω από τη μεταφορική ταινία, διαφορετικά μπορεί να υποστούν ζημιά οι σύνδεσμοι του μεταφορικού ιμάντα Ρύθμιση κεντραρισμένης λειτουργίας μεταφορικής ταινίας Αν η μεταφορική ταινία δεν κινείται κεντρικά πάνω στο τύμπανο οδήγησης ή αναστροφής, τότε μπορεί να ρυθμιστεί η κατεύθυνση κίνησης. Χαλαρώστε ελαφρώς τους κοχλίες στερέωσης στις δύο πλευρές του μεταφορικού ιμάντα. Χαλαρώστε τα κόντρα παξιμάδια των δύο εντατήρων. Ευθυγραμμίστε τον κύλινδρο αναστροφής περιστρέφοντας τους δύο εντατήρες. Σφίξτε ξανά τα κόντρα παξιμάδια. Σφίξτε ξανά τους κοχλίες στερέωσης και στις δύο πλευρές τάνυση της μεταφορικής ταινίας Κοχλίας στερέωσης 3 Εντατήρας 2 Κόντρα παξιμάδι Με την πάροδο του χρόνου, η μεταφορική ταινία ενδέχεται να χαλαρώσει λόγω της καταπόνησης. Στην περίπτωση αυτή, η ταινία πρέπει να τεντωθεί κι άλλο. Χαλαρώστε τα κόντρα παξιμάδια των δύο εντατήρων. Τεντώστε το άνω τμήμα του μεταφορικού ιμάντα περιστρέφοντας ομοιόμορφα τους δύο εντατήρες. Όταν ο μεταφορικός ιμάντας τεντωθεί επαρκώς, ασφαλίστε ξανά τους εντατήρες με τη βοήθεια των κόντρα παξιμαδιών. 22

23 Συντήρηση 10.4 Καθαρισμός Πριν από την εκτέλεση εργασιών καθαρισμού στη μηχανή απενεργοποιήστε οπωσδήποτε το μηχανισμό κίνησης! Αποσυνδέστε τη μηχανή από το ηλεκτρικό δίκτυο! Για το σκοπό αυτό αποσυνδέστε τη φίσα συσκευής. Καθαρίζετε τη μηχανή ανά τακτά διαστήματα, για να διασφαλίσετε τη βέλτιστη λειτουργικότητά της. Η καινούργια μηχανή (πρώτοι 3 μήνες) πρέπει να καθαρίζεται μόνο με σφουγγάρι! Το χρονικό αυτό διάστημα δεν έχει σκληρύνει ακόμα πλήρως το βερνίκι, με αποτέλεσμα να υπάρχει κίνδυνος φθοράς του βερνικιού κατά τον καθαρισμό με συσκευή καθαρισμού υψηλής πίεσης. 23

24 Πρόσθετος εξοπλισμός 11 Πρόσθετος εξοπλισμός 11.1 Βοήθημα μεταφοράς Βοήθημα μεταφοράς 2 Άγκιστρο μεταφοράς Για τη χειροκίνητη μετακίνηση του μεταφορικού ιμάντα. Μπορείτε να παραγγείλετε το άγκιστρο μεταφοράς και ξεχωριστά, απλώς τοποθετείται πάνω σε ένα ήδη υπάρχον βοήθημα μεταφοράς για δισκοπρίονα Μπάρα ρυμούλκησης ελκυστήρα Για τη μεταφορά του μεταφορικού ιμάντα με τον ελκυστήρα. 24

25 Πρόσθετος εξοπλισμός 11.3 Υποδοχή μπάρας ρυμούλκησης Για τη μεταφορά του μεταφορικού ιμάντα κατά τη χρήση όλων των μοντέλων πριονιών με μηχανισμό προσάρτησης τριών σημείων Κατευθυντήριοι τροχοί Εξάρτημα περιστροφής κάτω 2 Κατευθυντήριοι τροχοί Για την εύκολη περιστροφή του μεταφορικού ιμάντα. Για τη μεταφορά στρέψτε τους κατευθυντήριους τροχούς προς τα πάνω και αφήστε τους να ασφαλίσουν. 25

26 Πρόσθετος εξοπλισμός 11.5 Κατανεμητής ποσοτήτων + - Με τον κατανεμητή ποσοτήτων ρυθμίζεται η ταχύτητα του μεταφορικού ιμάντα. Για την ενδιάμεση σύνδεση μεταξύ ελκυστήρα και μεταφορικού ιμάντα. Μεγαλύτερη ταχύτητα μεταφορικού ιμάντα: Περιστρέψτε τον κατανεμητή ποσοτήτων προς τα αριστερά. Μικρότερη ταχύτητα μεταφορικού ιμάντα: Περιστρέψτε τον κατανεμητή ποσοτήτων προς τα δεξιά. 26

27 Αντιμετώπιση βλαβών 12 Αντιμετώπιση βλαβών Πριν από την αντιμετώπιση βλαβών στη μηχανή απενεργοποιήστε οπωσδήποτε το μηχανισμό κίνησης! Αποσυνδέστε τη μηχανή από το ηλεκτρικό δίκτυο! Για το σκοπό αυτό αποσυνδέστε τη φίσα συσκευής. Οι εργασίες στον ηλεκτρικό εξοπλισμό πρέπει να εκτελούνται αποκλειστικά από τεχνικούς ηλεκτρολόγους! Βλάβη Πιθανή αιτία Αντιμετώπιση βλέπε σελίδα Ο ηλεκτροκινητήρας δεν εκκινείται ή σβήνει συνεχώς Ελαττωματική τροφοδοσία Πτώση ασφαλειών - Τροφοδοσία ανεπαρκώς ασφαλισμένη Έλεγχος της τροφοδοσίας από ειδικό Χρήση των κατάλληλων ασφαλειών βλέπε [ 14] Η προστασία κινητήρα ενεργοποιείται Χρησιμοποιήστε ισχυρότερη τροφοδοσία Εσφαλμένη φορά περιστροφής Αντιστροφή των δύο φάσεων Ο διακόπτης δεν λειτουργεί Ελαττωματική τροφοδοσία Έλεγχος της τροφοδοσίας από ειδικό βλέπε [ 14] Πτώση ασφαλειών - Τροφοδοσία ανεπαρκώς ασφαλισμένη Έλεγχος της τροφοδοσίας από ειδικό Ρελέ ή προστατευτικό παρέμβυσμα ελαττωματικό Έλεγχος του διακόπτη από ειδικό ή αποστολή του στην εταιρία Απώλεια ισχύος της μηχανής υπερθέρμανση του υδραυλικού λαδιού βλέπε "Υπερθέρμανση υδραυλικού λαδιού" ανεπαρκής ποσότητα υδραυλικού λαδιού στο υδραυλικό σύστημα αλλαγή υδραυλικού λαδιού βλέπε Ο μεταφορικός ιμάντας τινάζεται" ή παραμένει ακίνητος ανεπαρκής ποσότητα υδραυλικού λαδιού στο υδραυλικό σύστημα έλεγχος στάθμης υδραυλικού λαδιού βλέπε μειωμένη ποιότητα του υδραυλικού λαδιού αλλαγή υδραυλικού λαδιού βλέπε Η μεταφορική ταινία "τινάζεται" ή παραμένει ακίνητη μεταφορική ταινία τροφοδοσίας ανεπαρκώς τεντωμένη Τάνυση του μεταφορικού ιμάντα βλέπε 27

28 Τεχνικά στοιχεία 13 Τεχνικά στοιχεία Τύπος 4 m PS 5 m PS 4 m 230 V Μηχανισμός κίνησης Τρόπος μετάδοσης κίνησης Υδραυλικό σύστημα ελκυστήρα Υδραυλικό σύστημα ελκυστήρα Ηλεκτροκινητήρα ς Ισχύς kw ,75 Τάση V Ασφάλεια A Μέγ. απόδοση σε λίτρα l/min Μέγ. πίεση bar Δεδομένα μεταφοράς Ελάχ. ύψος ανύψωσης cm Μέγ. ύψος ανύψωσης cm Κλίση Μοίρε ς Πλάτος ταινίας cm Διαστάσεις * Μήκος cm Πλάτος cm Ύψος cm Βάρος kg Τύπος 4 m 400 V 5 m 400 V 5 m 230 V Μηχανισμός κίνησης Τρόπος μετάδοσης κίνησης Ηλεκτροκινητήρα ς Ηλεκτροκινητήρα ς Ηλεκτροκινητήρα ς Ισχύς kw 0,75 0,75 0,75 Τάση V Ασφάλεια A Μέγ. απόδοση σε λίτρα l/min Μέγ. πίεση bar Δεδομένα μεταφοράς Ελάχ. ύψος ανύψωσης cm Μέγ. ύψος ανύψωσης cm Κλίση Μοίρε ς Πλάτος ταινίας cm Διαστάσεις * Μήκος cm Πλάτος cm Ύψος cm Βάρος kg *...οι αναφερόμενες διαστάσεις και τα βάρη αποτελούν τιμές αναφοράς και ισχύουν για το βασικό εξοπλισμό. 28

29 Σέρβις 14 Σέρβις Προϊόν POSCH Για την παραγγελία ανταλλακτικών για τη μηχανή, παρακαλούμε απευθυνθείτε απευθείας στον έμπορο της περιοχής σας. 29

30 Δήλωση συμμόρφωσης ΕΚ Δήλωση συμμόρφωσης ΕΚ Με το παρόν δηλώνουμε, ότι η ακολούθως αναφερόμενη μηχανή ανταποκρίνεται λόγω του σχεδιασμού και του τρόπου κατασκευής της στις σχετικές, βασικές απαιτήσεις ασφαλείας και υγείας της Οδηγίας περι μηχανών ΕΚ 2006/42/EΚ. Επιπλέον, η μηχανή ανταποκρίνεται στην Οδηγία χαμηλής τάσης ΕΚ 2006/95/ΕΚ και την Οδηγία ηλεκτρομαγνητικής συμβατότητας ΕΚ 2004/108/ΕΚ. Σε περίπτωση τροποποίησης της μηχανής χωρίς προηγούμενη συνεννόηση μαζί μας, η παρούσα δήλωση παύει να ισχύει. Μεταφορική ταινία - FBX Μεταφορικός ιμάντας Αρ. είδους: Αρ. σειράς: M8100, M8105, M8150, M8152, M8155, M8157 από A Για την εφαρμογή των αναφερόμενων στις οδηγίες ΕΚ απαιτήσεων υγιεινής και ασφάλειας υιοθετήθηκαν τα ακόλουθα πρότυπα: EN ISO Γενικές οδηγίες σχεδιασμού EN ISO Αποστάσεις ασφαλείας - άνω και κάτω άκρα EN 349 Ελάχιστα διάκενα προς αποφυγή σύνθλιψης μελών του σώματος EN Ηλεκτρικός εξοπλισμός μηχανών EN ISO 4413 Τεχνικές προδιαγραφές ασφαλείας - Υδραυλικό σύστημα EN 620 Ιμάντες και συστήματα συνεχούς μεταφοράς Εσωτερικά μέτρα διασφαλίζουν ότι οι σειριακές συσκευές ανταποκρίνονται πάντοτε στις τρέχουσες οδηγίες ΕΚ και τα εφαρμοζόμενα πρότυπα. Στη συνέχεια, το όνομα και η διεύθυνση του ατόμου που υπογράφει την παραπάνω Δήλωση συμμόρφωσης ΕΚ και είναι εξουσιοδοτημένο να συγκεντρώσει τα τεχνικά έγγραφα. Leibnitz, την Posch Gesellschaft m. b. H. Paul-Anton-Keller-Straße 40 A-8430 Leibnitz Μηχανικός Johann Tinnacher Διευθυντής 30
