1 Διοίκηση Ναυπηγείων & Επισκευών Διδάσκων : Νικήτας Νικητάκος Ιωάννης Δάγκινης 1

2 ΤΙ ΕΙΝΑΙ «ΕΠΙΣΚΕΥΗ ΠΛΟΙΟΥ»?? 2

3 ΕΠΙΣΚΕΥΗ ΠΛΟΙΟΥ ΘΕΩΡΟΥΝΤΑΙ : 1. Η ΣΥΝΤΗΡΗΣΗ ΤΗΣ ΜΕΤΑΛΛΙΚΗΣ ΚΑΙ ΜΗΧΑΝΟΛΟΓΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ. ΤΑΚΤΗ - ΕΚΤΑΚΤΗ 2. Η ΕΚΤΑΚΤΗ ΕΠΙΣΚΕΥΗ ΜΕΤΑ ΑΠΟ ΒΛΑΒΗ. 3. ΜΕΤΑΤΡΟΠΕΣ Ή ΜΕΤΑΣΚΕΥΕΣ. 3

4 ΘΕΜΑΤΑ ΠΟΥ ΘΑ ΕΞΕΤΑΣΟΥΜΕ 1. ΠΑΡΑΓΟΝΤΕΣ ΠΟΥ ΕΠΗΡΕΑΖΟΥΝ ΤΗΝ ΖΗΤΗΣΗ ΓΙΑ ΕΠΙΣΚΕΥΕΣ. 2. ΜΕΤΑΛΛΙΚΗ ΚΑΙ ΜΗΧΑΝΟΛΟΓΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΠΛΟΙΟΥ. 3. ΔΙΑΧΩΡΙΣΜΟΣ ΕΠΙΣΚΕΥΩΝ ΑΝΑΛΟΓΑ ΜΕ ΤΟΝ ΧΩΡΟ ΟΠΟΥ ΓΙΝΟΝΤΑΙ (ΝΑΥΠΗΓΕΙΑ ΕΠΙΣΚΕΥΑΣΤΙΚΕΣ ΖΩΝΕΣ) 4. ΤΑΚΤΕΣ ΕΚΤΑΚΤΕΣ ΕΠΙΣΚΕΥΕΣ 5. ΚΟΣΤΟΣ ΕΠΙΣΚΕΥΩΝ 4

5 Βασικά σχέδια πλοίων Σχέδιο Ναυπηγικών Γραμμών Lines Plan Σχέδιο Γενικής διάταξης General Arrangement Plan Σχέδιο μέσης τομής Mid ship section plan Σχέδιο δεξαμενισμού Docking Plan Σχέδιο χωρητικότητας δεξαμενών Capacity Plan 16/6/2018 5

6 Σχέδιο Ναυπηγικών Γραμμών Lines Plan Εγκάρσιες Τομές Διαμήκεις Τομές Τομές Ισάλλων 16/6/2018 6

7 7

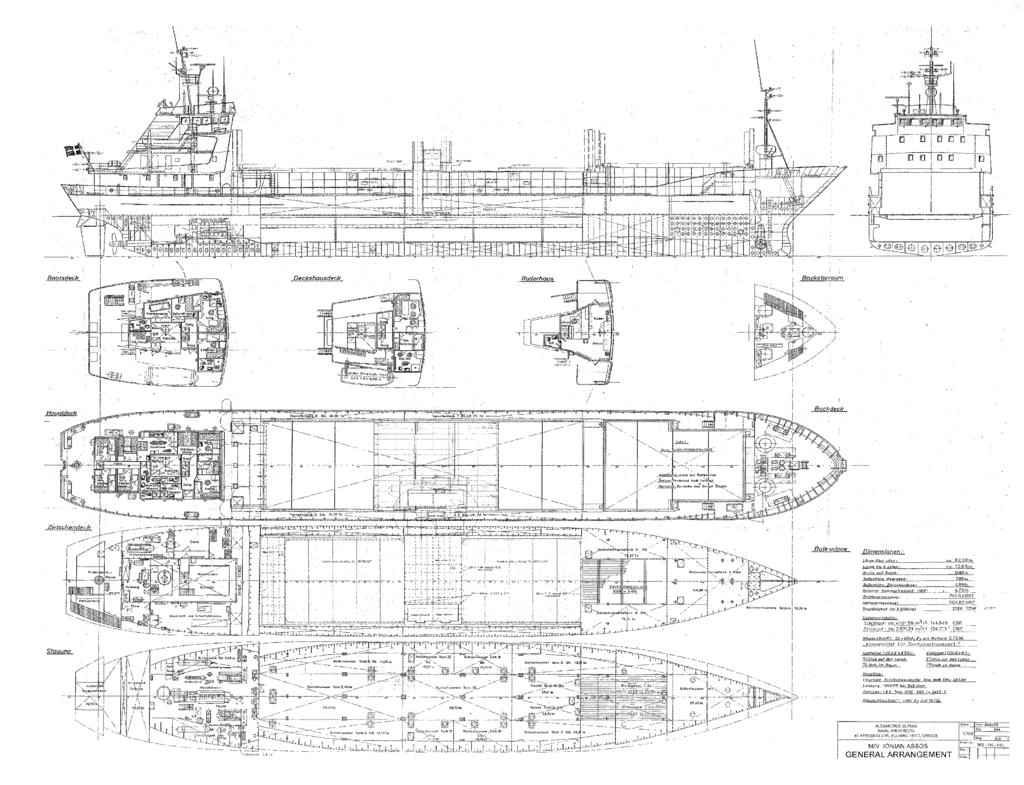

8 General Arrangement Plan 16/6/2018 8

9 Mid Ship Section Plan 16/6/2018 9

10 Docking Plan 16/6/

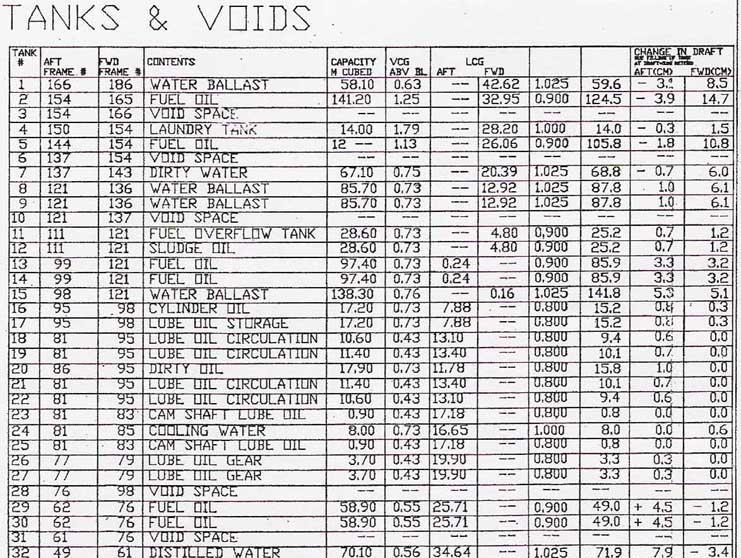

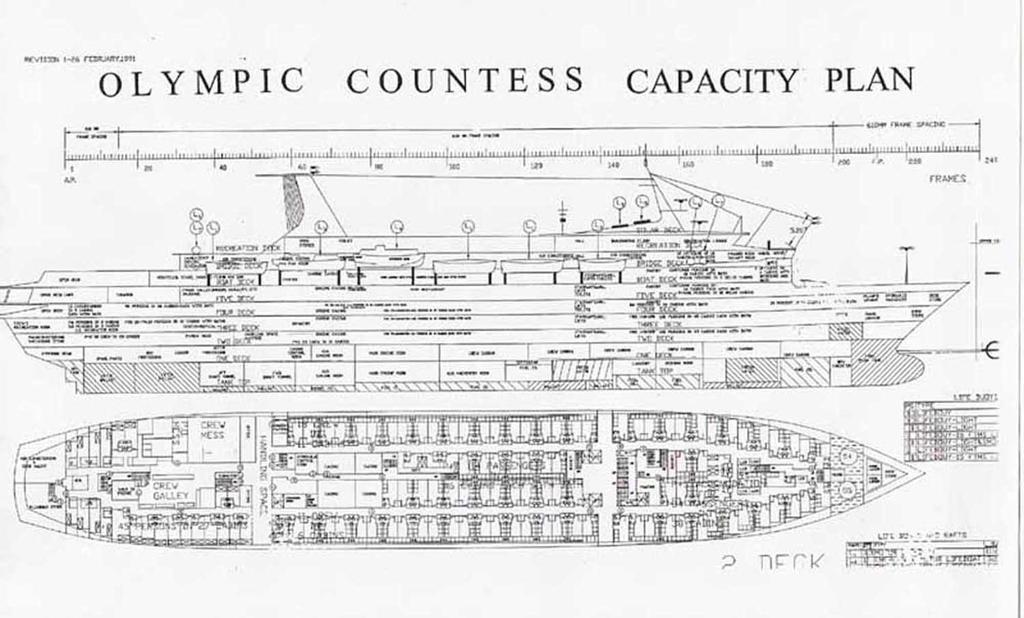

11 Capacity Plan 16/6/

12 Capacity Plan 16/6/

13 16/6/

14 16/6/

15 16/6/

16 ΚΟΣΤΟΣ ΕΠΙΣΚΕΥΩΝ ΕΠΗΡΕΑΖΕΤΑΙ ΑΠΟ: ΤΑΚΤΗ ΕΚΤΑΚΤΗ ΕΠΙΣΚΕΥΗ ΤΥΠΟΣ ΕΠΙΣΚΕΥΗΣ ΠΟΙΟΣ ΑΠΟΦΑΣΙΖΕΙ ΓΙΑ ΤΗΝ ΕΠΙΣΚΕΥΗ? (ΠΛΟΙΟΚΤΗΤΗΣ ΚΛΑΣΗ ΑΛΛΟΣ?) ΤΟΠΟΘΕΣΙΑ ΕΠΙΣΚΕΥΗΣ ΔΕΣΜΕΥΣΗ ΠΛΟΙΟΥ - ΝΑΥΛΑΓΟΡΑ 16

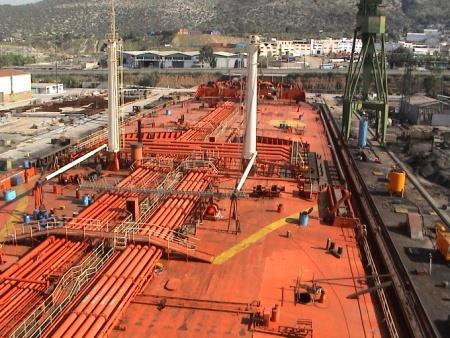

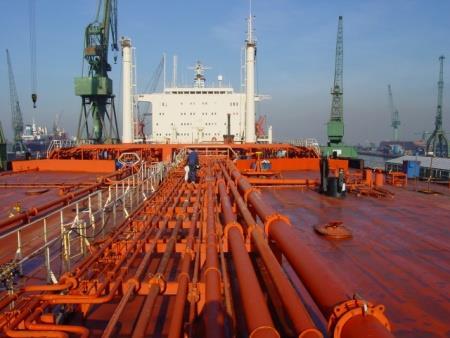

17 ΠΑΡΑΓΟΝΤΕΣ ΠΟΥ ΕΠΗΡΕΑΖΟΥΝ ΤΗΝ ΖΗΤΗΣΗ ΓΙΑ ΕΠΙΣΚΕΥΕΣ. ΤΥΠΟΣ ΤΟΥ ΠΛΟΙΟΥ 17

18 18

19 19

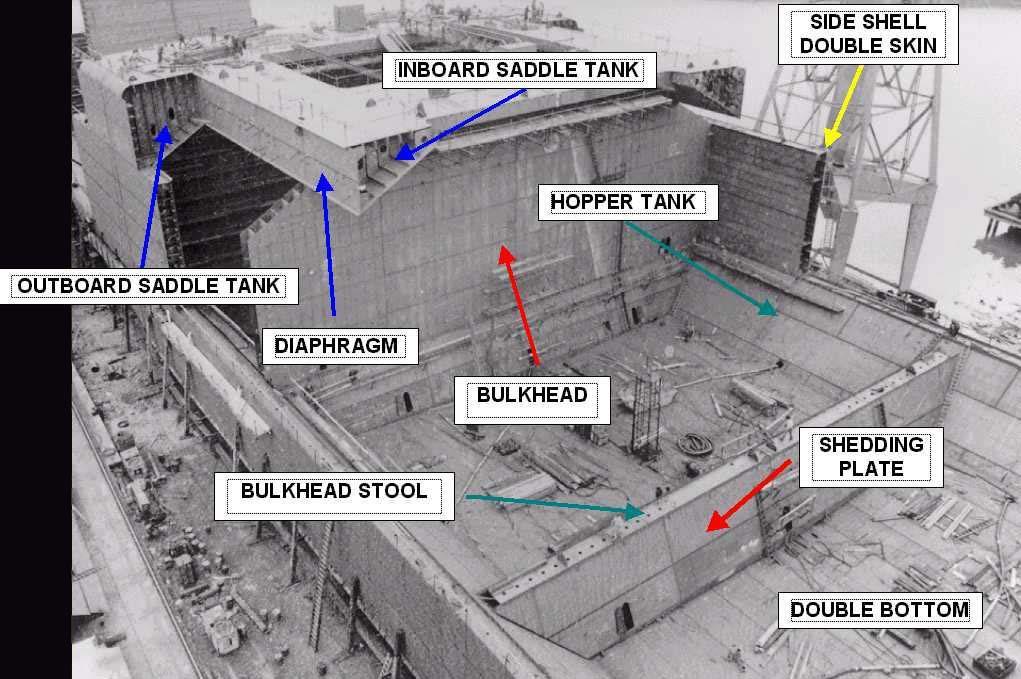

20 TOP-SIDE TANKS DOUBLE SKIN HOPPER - TANKS DOUBLE BOTTOM 20

21 21

22 22

23 23

24 24

25 25

26 26

27 27

28 28

29 29

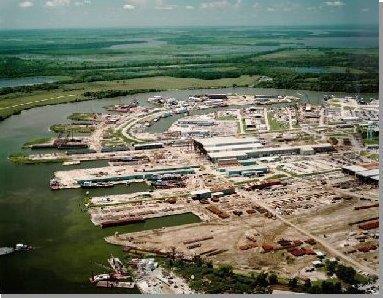

30 ΝΑΥΠΗΓΕΙΑ ΠΛΗΡΕΙΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΠΟΥ ΠΑΡΕΧΟΥΝ ΟΛΕΣ ΤΙΣ ΔΥΝΑΤΟΤΗΤΕΣ-ΠΑΡΟΧΕΣ ΕΠΙΣΚΕΥΗΣ ΠΛΟΙΩΝ 16/06/

31 ΝΑΥΠΗΓΕΙΑ ΣΩΛΗΝΟΥΡΓΕΙΟ ΕΛΑΣΜΑΤΟΥΡΓΕΙΟ ΒΑΦΕΙΟ ΜΗΧΑΝΟΥΡΓΕΙΟ ΔΕΞΑΜΕΝΕΣ ΠΛΩΤΟΥΣ Η ΜΟΝΙΜΟΥΣ ΓΕΡΑΝΟΥΣ ΤΟ ΝΑΥΠΗΓΕΙΟ ΑΠΟΤΕΛΕΙ ΕΓΚΑΤΑΣΤΑΣΗ ΠΟΥ ΕΠΙΒΑΡΥΝΕΤΑΙ ΜΕ ΠΑΓΙΑ ΕΞΟΔΑ (ΜΙΣΘΟΥΣ-ΕΝΟΙΚΙΑ - ΕΞΟΔΑ ΑΠΟΘΗΚΕΥΣΗΣ ΚΤΛΠ.) ΕΛΕΥΣΙΝΑ ΣΚΑΡΑΜΑΓΚΑΣ ΛΑΜΔΑ - ΕΛΕΥΣΙΝΑ ΠΕΡΑΜΑ ΣΥΡΟΣ 16/06/

32 16/06/

33 ΕΠΙΣΚΕΥΑΣΤΙΚΕΣ ΖΩΝΕΣ ΕΓΚΑΤΑΣΤΑΣΗ ΠΟΥ ΠΑΡΕΧΕΙ ΤΗΝ ΔΥΝΑΤΟΤΗΤΑ ΝΑ ΠΡΟΣΔΕΣΕΙ ΤΟ ΠΛΟΙΟ ΚΑΙ ΝΑ ΕΠΙΤΕΛΕΣΕΙ ΟΛΕΣ ΤΙΣ ΔΥΝΑΤΕΣ ΕΡΓΑΣΙΕΣ ΠΟΥ ΕΙΝΑΙ ΔΥΝΑΤΟΝ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΗΘΟΥΝ ΕΝΩ ΤΟ ΠΛΟΙΟ ΕΙΝΑΙ ΣΕ ΚΑΤΑΣΤΑΣΗ «ΕΝ ΠΛΩ» 16/06/

34 16/06/

35 Η ΕΠΙΣΚΕΥΑΣΤΙΚΗ ΖΩΝΗ: ΕΠΙΣΚΕΥΑΣΤΙΚΕΣ ΖΩΝΕΣ ΔΕΝ ΔΙΑΘΕΤΕΙ ΠΛΩΤΕΣ Η ΜΟΝΙΜΕΣ ΔΕΞΑΜΕΝΕΣ. ΔΕΝ ΔΙΑΘΕΤΕΙ ΜΟΝΙΜΟΥΣ ΓΕΡΑΝΟΥΣ. ΜΠΟΡΕΙ ΝΑ ΜΗΝ ΔΙΑΘΕΤΕΙ ΜΟΝΙΜΗ ΕΓΚΑΤΑΣΤΑΣΗ ΝΕΡΟΥ ΑΤΜΟΥ ΠΕΠΙΕΣΜΕΝΟΥ ΑΕΡΑ ΔΕΝ ΔΙΑΘΕΤΕΙ ΜΟΝΙΜΟ ΠΡΟΣΩΠΙΚΟ ΕΡΓΑΤΕΣ ΑΠΑΣΧΟΛΕΙ ΜΟΝΟ ΜΙΣΘΩΜΕΝΟΥΣ ΕΡΓΟΛΑΒΟΥΣ ΔΡΑΠΕΤΣΩΝΑ ΠΕΡΑΜΑ ΑΓ. ΓΕΩΡΓΙΟΣ- ΠΕΡΑΜΑ ΒΟΛΟΣ ΑΣΤΑΚΟΣ ΣΑΛΑΜΙΝΑ 16/06/

36 ΣΧΕΣΗ ΠΛΟΙΟΚΤΗΤΗ ΝΑΥΠΗΓΕΙΟΥ ΠΛΟΙΟΚΤΗΤΗΣ ΔΙΟΙΚΗΣΗ ΝΑΥΠΗΓΕΙΟΥ ΣΧΕΣΗ ΠΛΟΙΟΚΤΗΤΗ ΕΠΙΣΚΕΥΑΣΤΙΚΗΣ ΖΩΝΗΣ ΕΡΓΟΛΑΒΟΣ ΣΩΛΗΝΩΣΕΩΝ ΠΛΟΙΟΚΤΗΤΗΣ ΕΡΓΟΛΑΒΟΣ ΜΗΧΑΝ. ΕΓΚΑΤΑΣΤΑΣΗ ΕΡΓΟΛΑΒΟΣ ΜΕΤΑΛΛΙΚΩΝ ΕΠΙΣΚΕΥΩΝ ΑΛΛΟΙ ΕΡΓΟΛΑΒΟΙ 16/06/

37 ΤΑΚΤΕΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΕΣ ΕΠΙΣΚΕΥΕΣ 1. Hull Preparation & Painting. External Coating Hull Markings Ship Identification Number Sea Chests & Grids 2. Hull. Rudder Survey Tailshaft and Stern tube Survey Propeller Polish Anchor and Cables Chain Lockers Hull thickness measurements 16/06/

3. Safety Equipment Elevator Service Launching Appliances, Winch Brakes, On-Load Release Gears Lifting Equipment Survey Deck Crane wire ropes replacement Engine Room Lifting Appliances Load Test Life

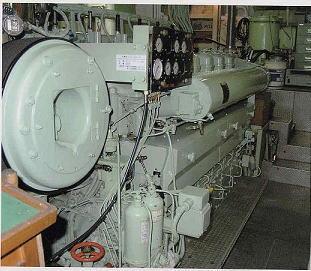

38 3. Safety Equipment Elevator Service Launching Appliances, Winch Brakes, On-Load Release Gears Lifting Equipment Survey Deck Crane wire ropes replacement Engine Room Lifting Appliances Load Test Life Boat shell plating repair 4. Deck Machinery ER & Pump room hatch covers Mushroom Vent weather Tight Cover Replacement Mooring Winches Safety Guards repair 5. Main Engine Air Coolers Chemical Cleaning Overhaul of Turbochargers #1&2 6. Boilers Auxiliary Boilers Survey Exhaust Gas Boiler Survey Auxiliary Boilers Cleaning 16/06/

Overhaul Steam Valves Overhaul Fresh Water Generator Overhaul Steering

39 7. Engine Room Auxiliaries Shipside Valves Sea Suction Strainers Aux. Engine, Cargo & Ballast turbine s Governor Overhaul Atmospheric Condenser Overhaul Steam Valves Overhaul Fresh Water Generator Overhaul Steering Gear Rotor / Rudder Stock Contact Area Steering Gear Overhaul/Survey 16/06/

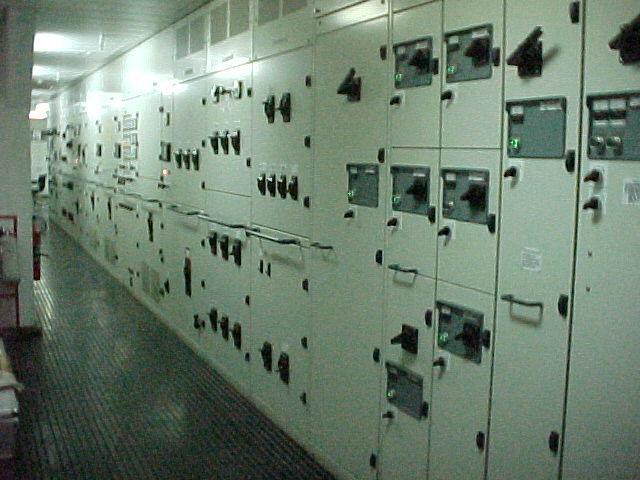

40 8. Electrical & Instrumentation Equipment Main and Emergency Switchboard servicing Alternator cleaning Electrical Motors 16/06/
