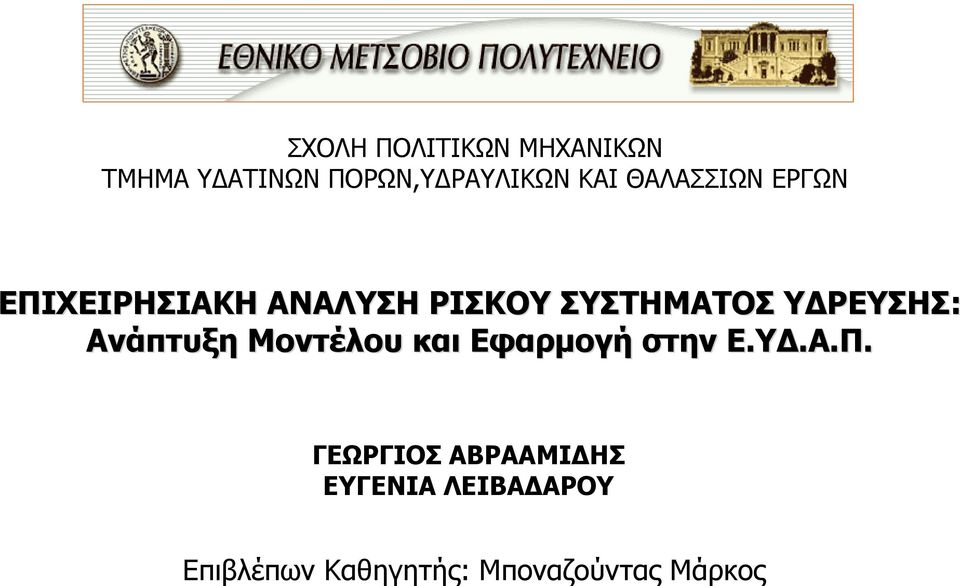

1 ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΤΜΗΜΑ ΥΔΑΤΙΝΩΝ ΠΟΡΩΝ,ΥΔΡΑΥΛΙΚΩΝ ΚΑΙ ΘΑΛΑΣΣΙΩΝ ΕΡΓΩΝ ΕΠΙΧΕΙΡΗΣΙΑΚΗ ΑΝΑΛΥΣΗ ΡΙΣΚΟΥ ΣΥΣΤΗΜΑΤΟΣ ΥΔΡΕΥΣΗΣ: Ανάπτυξη Μοντέλου και Εφαρμογή στην Ε.ΥΔ.Α.Π. ΓΕΩΡΓΙΟΣ ΑΒΡΑΑΜΙΔΗΣ ΕΥΓΕΝΙΑ ΛΕΙΒΑΔΑΡΟΥ Επιβλέπων Καθηγητής: Μποναζούντας Μάρκος

2 Γενικά ΚΡΙΣΕΙΣ Α Ν Α Π Τ Υ Ξ Η ΑΕΙΦΟΡΙΑ Π Ρ Ο Σ Τ Α Σ Ι Α Κρισιμότητα υποδομών ύδατος ΑΣΦΑΛΕΙΑ ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 2

3 Στόχος Διπλωματικής: Καταγραφή των πιθανών αστοχιών Κατάστρωση μαθηματικού προτύπου Πιλοτική εφαρμογή στην Ε.ΥΔ.Α.Π. Εκτίμηση Αξιοπιστίας Προτάσεις βελτιστοποίησης και μελλοντικής εξέλιξης ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 3

4 Ενεργοποίηση στην Ελλάδα Πολιτική Προστασία Αθήνα 2004 Συντάχθηκε σχέδιο έκτακτης ανάγκης Συγκροτήθηκε μία ομάδα αντιμετώπισης κρίσεων Εφαρμόστηκαν μέτρα προστασίας όλων των κρίσιμων μονάδων Ενεργοποιήθηκαν διαδικασίες ελέγχου του ανθρώπινου δυναμικού. ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 4

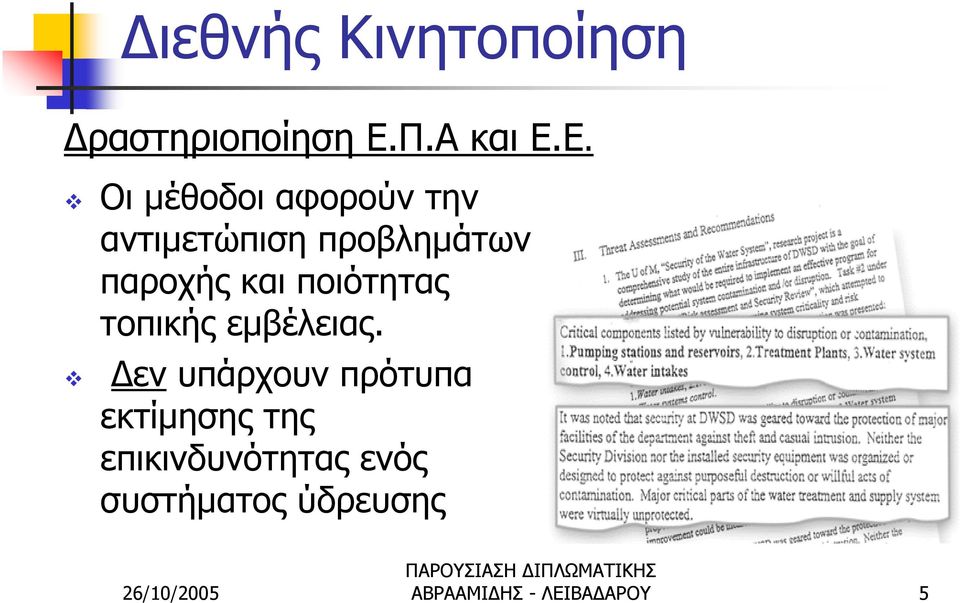

5 Διεθνής Κινητοποίηση Δραστηριοποίηση Ε.Π.Α και Ε.Ε. Οι μέθοδοι αφορούν την αντιμετώπιση προβλημάτων παροχής και ποιότητας τοπικής εμβέλειας. Δεν υπάρχουν πρότυπα εκτίμησης της επικινδυνότητας ενός συστήματος ύδρευσης ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 5

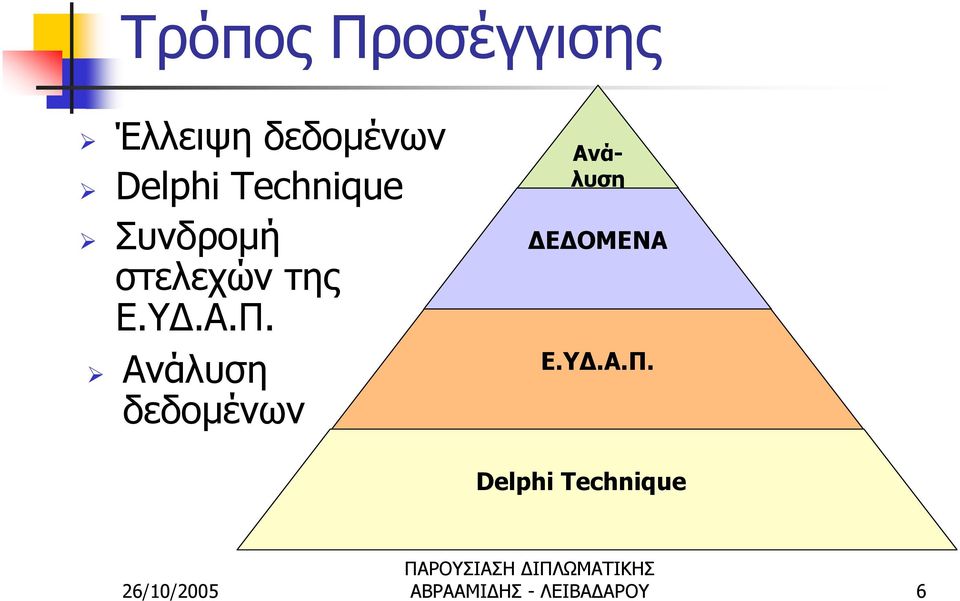

6 Τρόπος Προσέγγισης Έλλειψη δεδομένων Delphi Technique Συνδρομή στελεχών της Ε.ΥΔ.Α.Π. Ανάλυση δεδομένων Ανάλυση ΔΕΔΟΜΕΝΑ Ε.ΥΔ.Α.Π. Delphi Technique ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 6

7 Διαχωρισμός Δικτύου σε Υπομονάδες Ταμιευτήρες και Υδραγωγεία Μονάδες Επεξεργασίας Δίκτυο Διανομής Δίκτυο Πληροφορικής Κανονισμοί Ποιότητας και Ποσότητας ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 7

8 Είδη Καταστροφών ΚΑΤΑΣΤΡΟΦΕΣ Φυσικές Τεχνολ ογικές Ανθρωποκεντρικές Σεισμός - Καθίζηση Κατ ολίσθηση Προβλήματα Ηλεκτ ροδότ ησης Μη σκόπιμες Πλημμύρα Πτώσησυστήματος Καταστροφήμονάδας (αποθήκευσης,φράγμα κτλ.) Σκ όπιμες ( Τρομοκ ρατική Εν έργεια) Ακραία καιρικά φαινόμενα Πυρκαγιά ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 8

9 Συγκέντρωση Δεδομένων Συγκέντρωση 89 τυπικών αστοχιών Κάθε αστοχία χαρακτηρίζεται από 3 παραμέτρους Και από μια τέταρτη που προκύπτει μέσα από την εφαρμογή του προτύπου ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 9

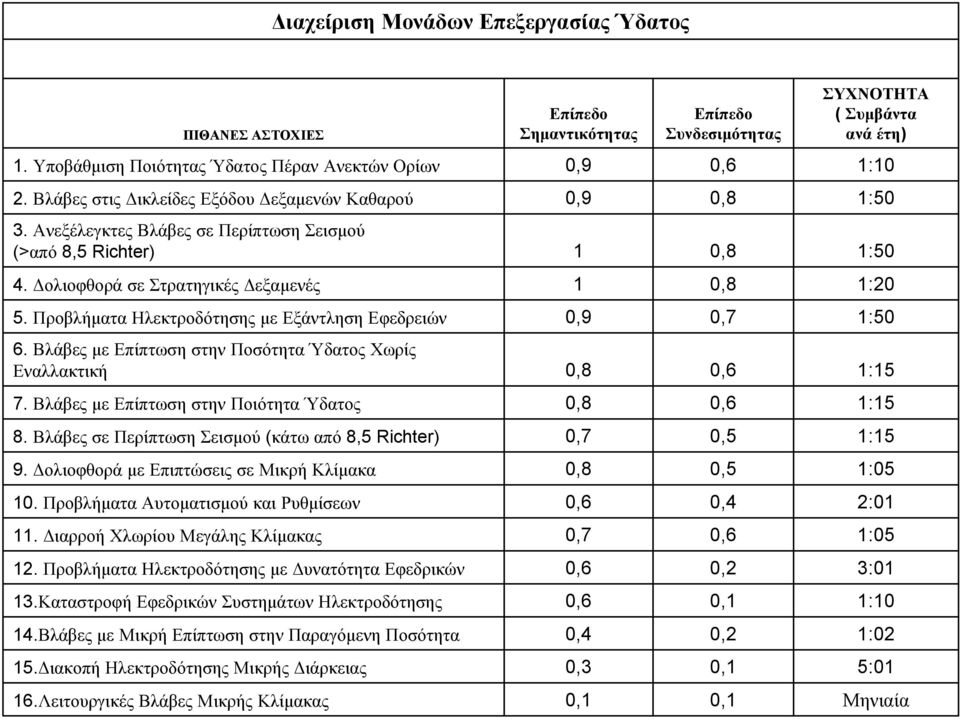

10 Διαχείριση Μονάδων Επεξεργασίας Ύδατος ΠΙΘΑΝΕΣ ΑΣΤΟΧΙΕΣ Επίπεδο Σημαντικότητας Επίπεδο Συνδεσιμότητας ΣΥΧΝΟΤΗΤΑ ( Συμβάντα ανά έτη) 1. Υποβάθμιση Ποιότητας Ύδατος Πέραν Ανεκτών Ορίων 0,9 0,6 1:10 2. Βλάβες στις Δικλείδες Εξόδου Δεξαμενών Καθαρού 0,9 0,8 1:50 3. Ανεξέλεγκτες Βλάβες σε Περίπτωση Σεισμού (>από 8,5 Richter) 1 0,8 1:50 4. Δολιοφθορά σε Στρατηγικές Δεξαμενές 1 0,8 1:20 5. Προβλήματα Ηλεκτροδότησης με Εξάντληση Εφεδρειών 0,9 0,7 1:50 6. Βλάβες με Επίπτωση στην Ποσότητα Ύδατος Χωρίς Εναλλακτική 0,8 0,6 1:15 7. Βλάβες με Επίπτωση στην Ποιότητα Ύδατος 0,8 0,6 1:15 8. Βλάβες σε Περίπτωση Σεισμού (κάτω από 8,5 Richter) 0,7 0,5 1:15 9. Δολιοφθορά με Επιπτώσεις σε Μικρή Κλίμακα 0,8 0,5 1: Προβλήματα Αυτοματισμού και Ρυθμίσεων 0,6 0,4 2: Διαρροή Χλωρίου Μεγάλης Κλίμακας 0,7 0,6 1: Προβλήματα Ηλεκτροδότησης με Δυνατότητα Εφεδρικών 0,6 0,2 3:01 13.Καταστροφή Εφεδρικών Συστημάτων Ηλεκτροδότησης 0,6 0,1 1:10 14.Βλάβες με Μικρή Επίπτωση στην Παραγόμενη Ποσότητα 0,4 0,2 1:02 15.Διακοπή Ηλεκτροδότησης Μικρής Διάρκειας 0,3 0,1 5:01 16.Λειτουργικές Βλάβες Μικρής Κλίμακας 0,1 0,1 Μηνιαία

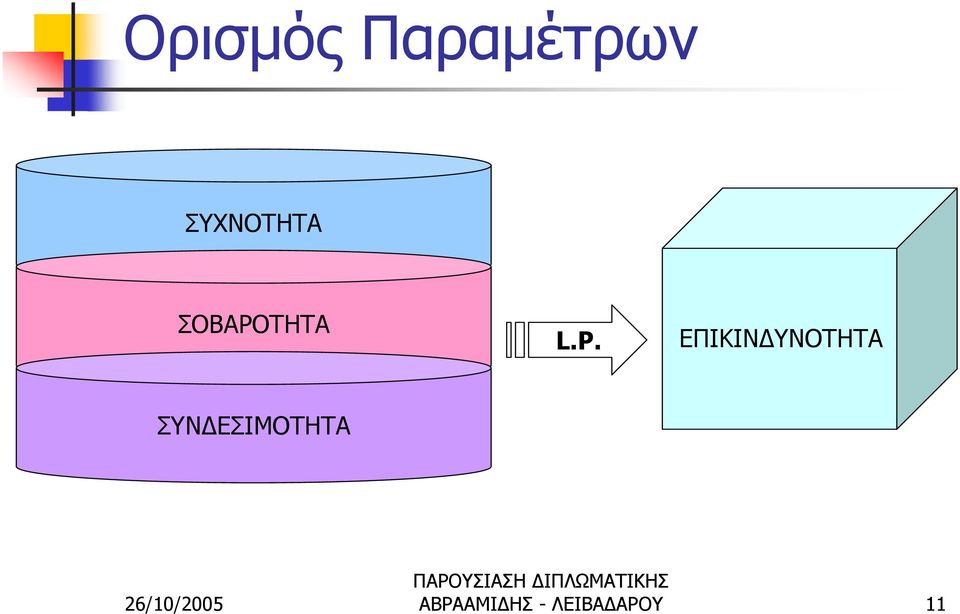

11 Ορισμός Παραμέτρων ΣΥΧΝΟΤΗΤΑ ΣΟΒΑΡΟΤΗΤΑ L.P. ΕΠΙΚΙΝΔΥΝΟΤΗΤΑ ΣΥΝΔΕΣΙΜΟΤΗΤΑ ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 11

12 Επικινδυνότητα Επικινδυνότητα: Υποδηλώνει την τάση κάθε πιθανής βλάβης να προκαλέσει ποικιλόμορφα προβλήματα στην εταιρία ύδρευσης. Hi = W1*Fi + W2*Si + W3*Ci ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 12

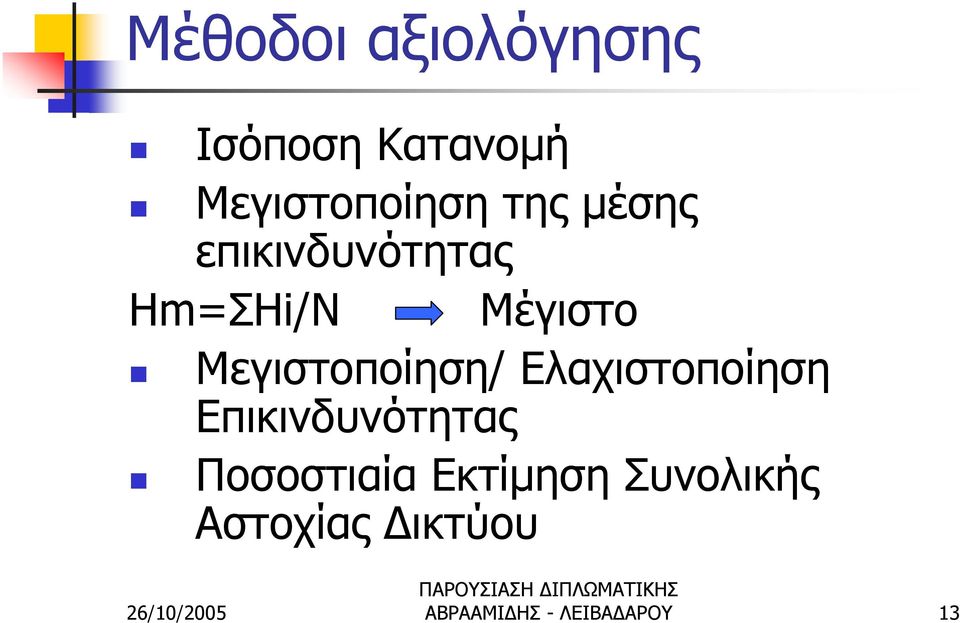

13 Μέθοδοι αξιολόγησης Ισόποση Κατανομή Μεγιστοποίηση της μέσης επικινδυνότητας Hm=ΣHi/Ν Μέγιστο Μεγιστοποίηση/ Ελαχιστοποίηση Επικινδυνότητας Ποσοστιαία Εκτίμηση Συνολικής Αστοχίας Δικτύου ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 13

14 0,90 0,85 0,80 0,75 0,70 0,65 0,60 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 Αποτελέσματα Μεγιστοποίηση της μέσης επικινδυνότητας ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 14 ΣM-23 ΜΕΝ-16 ΣΠ-21 ΣΠ-16 ΣM-22 ΣM-20 ΔΔ-27 ΜΕΝ-15 ΔΔ-25 ΣΠ-17 ΔΔ-24 ΣΠ-19 ΔΔ-20 ΣΠ-18 ΣΠ-11 ΣM-16 ΔΔ-19 ΣM-17 ΔΔ-10 ΔΔ-18 ΔΔ-8 ΔΔ-14 ΣM-8 ΜΕΝ-10 ΔΔ-13 ΔΔ-9 ΣM-4 ΜΕΝ-8 ΔΔ-11 ΣΠ-8 ΣM-9 ΔΔ-4 ΜΕΝ-9 ΣM-5 ΔΔ-7 ΔΔ-2 ΜΕΝ-1 ΜΕΝ-7 ΔΔ-6 ΜΕΝ-2 ΔΔ-1 ΜΕΝ-3 ΣΠ-2 ΣM-2 ΣΠ-4

15 Κατηγοριοποίηση των αστοχιών ΤΑΞΙΝΟΜΗΣΗ ΕΠΙΚΙΝΔΥΝΟΤΗΤΑΣ ΑΣΤΟΧΙΩΝ 12% 34% <0,4 0,4-0,7 >0,7 54% ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 15

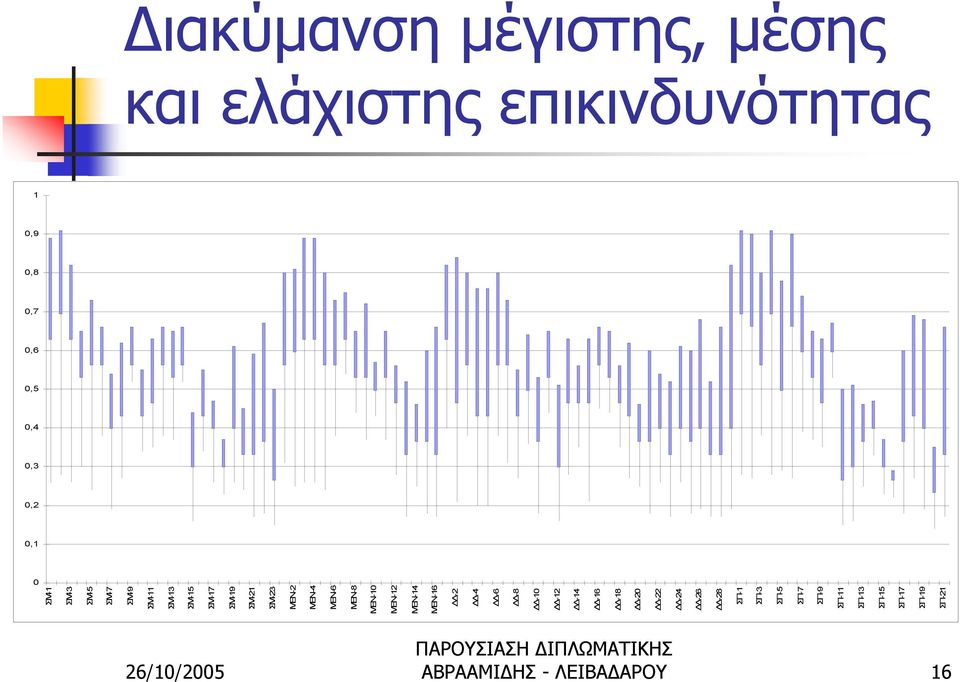

16 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 Διακύμανση μέγιστης, μέσης και ελάχιστης επικινδυνότητας ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 16 ΣM-1 ΣM-3 ΣM-5 ΣM-7 ΣM-9 ΣM-11 ΣM-13 ΣM-15 ΣM-17 ΣM-19 ΣM-21 ΣM-23 ΜΕΝ-2 ΜΕΝ-4 ΜΕΝ-6 ΜΕΝ-8 ΜΕΝ-10 ΜΕΝ-12 ΜΕΝ-14 ΜΕΝ-16 ΔΔ-2 ΔΔ-4 ΔΔ-6 ΔΔ-8 ΔΔ-10 ΔΔ-12 ΔΔ-14 ΔΔ-16 ΔΔ-18 ΔΔ-20 ΔΔ-22 ΔΔ-24 ΔΔ-26 ΔΔ-28 ΣΠ-1 ΣΠ-3 ΣΠ-5 ΣΠ-7 ΣΠ-9 ΣΠ-11 ΣΠ-13 ΣΠ-15 ΣΠ-17 ΣΠ-19 ΣΠ-21

17 Ποσοστιαία Εκτίμηση Αστοχίας Δικτύου ΑΘΡΟΙΣΤΙΚΗ ΣΥΧΝΟΤΗΤΑ ΑΣΤΟΧΙΑΣ ΤΟ ΧΡΟΝΟ 1000 ΦΟΡΕΣ ΤΟ ΧΡΟΝΟ ,1 >0,1 >0,2 >0,4 >0,6 >0,8 >1 >1,5 ΣΗΜΑΝΤΙΚΟΤΗΤΑ ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 17

18 Συμπεράσματα Προτυποποίησης Αστοχίες μέτριας επικινδυνότητας, επισημασμένες και επαναλαμβανόμενες, χρήζουν μόνιμης λύσης Αστοχίες μεγάλης σημαντικότητας, ανά τέσσερα χρόνια ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 18

19 Μέτρα Προστασίας Έκτακτες ανάγκες Υπάλληλοι/Επισκέπτες Τηλεπικοινωνίες/Διαδίκτυο Μ.Ε.Ν. Δίκτυο Διανομής ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 19

20 Μέτρα Συντονισμού Σύνταξη επιτροπής με σκοπό: την λήψη, δρομολόγηση, επίβλεψη εργασιών προστασίας του δικτύου την κατάστρωση σχεδίου διαχείρισης κρίσεων την χρήση προτύπων αξιοπιστίας την συνεχή βελτίωση της οργανωτικής διάρθρωσης μέσα από διεθνή πρότυπα ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 20

21 Προοπτικές Ομελετητής, καλείται να οριοθετήσει την επικινδυνότητα κάθε αστοχίας. Σε περίπτωση υπέρβασης των ορίων, ενεργοποιείται ένα εργαλείο «απόφασης» (decision making tool), το οποίο ειδοποιεί τους υπευθύνους για την εξεύρεση κάποιας λύσης στο συγκεκριμένο προβληματικό σημείο. Διαχρονική αξία, εύκολη προσαρμογή ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 21

22 Ευελιξία Προσθήκη βλαβών και κριτηρίων, αλλαγή δεδομένων και περιορισμών. Δυνατότητα εφαρμογής του προτύπου σε άλλα δίκτυα. Σκοπός του προτύπου είναι η συνεχής αναβάθμισή ύστερα από τη διαχρονική εφαρμογή του. ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 22

23 Γενική Αξιολόγηση Μαθηματικοποιημένη εκτίμηση του κινδύνου. Εφαρμογή σε όλα τα συστήματα ύδρευσης. Αφετηρία για την εκπόνηση μελετών ρίσκου και σε άλλους οργανισμούς (π.χ. ΟΤΕ, ΔΕΗ). Δίνεται η δυνατότητα στην εταιρία όχι μόνο να γνωρίζει τις αδυναμίες της αλλά και να βρίσκεται ένα βήμα μπροστά από τις εξελίξεις. ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 23

24 Σας ευχαριστούμε πολύ

25 Ερωτήσεις

26

27 Συμπεράσματα ΕΥΔΑΠ Καταγραφή τυπικών αστοχιών-βάση δεδομένων Σχέδιο Διαχείρισης Κρίσεων Βασικότερα προβλήματα ανά υπομονάδα: Παράμετροι Μήκος δικτύου Φύλαξη Γεωτρήσεις Εφεδρική βάση δεδομένων ΑΒΡΑΑΜΙΔΗΣ - ΛΕΙΒΑΔΑΡΟΥ 27
