Cenník Platný od Ceny sú v EUR bez DPH

Transcript

1 Cenník 2014 Platný od Ceny sú v EUR bez DP

2 Budeme spokojní, až keď budete spokojní Vy. Našim prvoradým cieľom je podporovať Vás dobre premyslenými riešeniami. Tak, aby ste sa na rozsiahle spektrum produktov Reflex a náš servis mohli vždy spoľahnúť. Postaráme sa o to, aby rozhodnutie pre značku Reflex bolo z každého pohľadu správnou voľbou. Od technickej podpory a poradenstva, cez projektovanie, realizáciu až po dlhodobú bezproblémovú prevádzku. Naše motto Thinking solutions vyjadruje vysoký dôraz, ktorý kladieme na Premyslené riešenia. Sú to riešenia, ktoré vznikajú vďaka našim technickým vedomostiam a na základe dlhoročných skúsenosti a blízkosti k praxi. Thinking solutions Vás vždy posunú vpred. 2

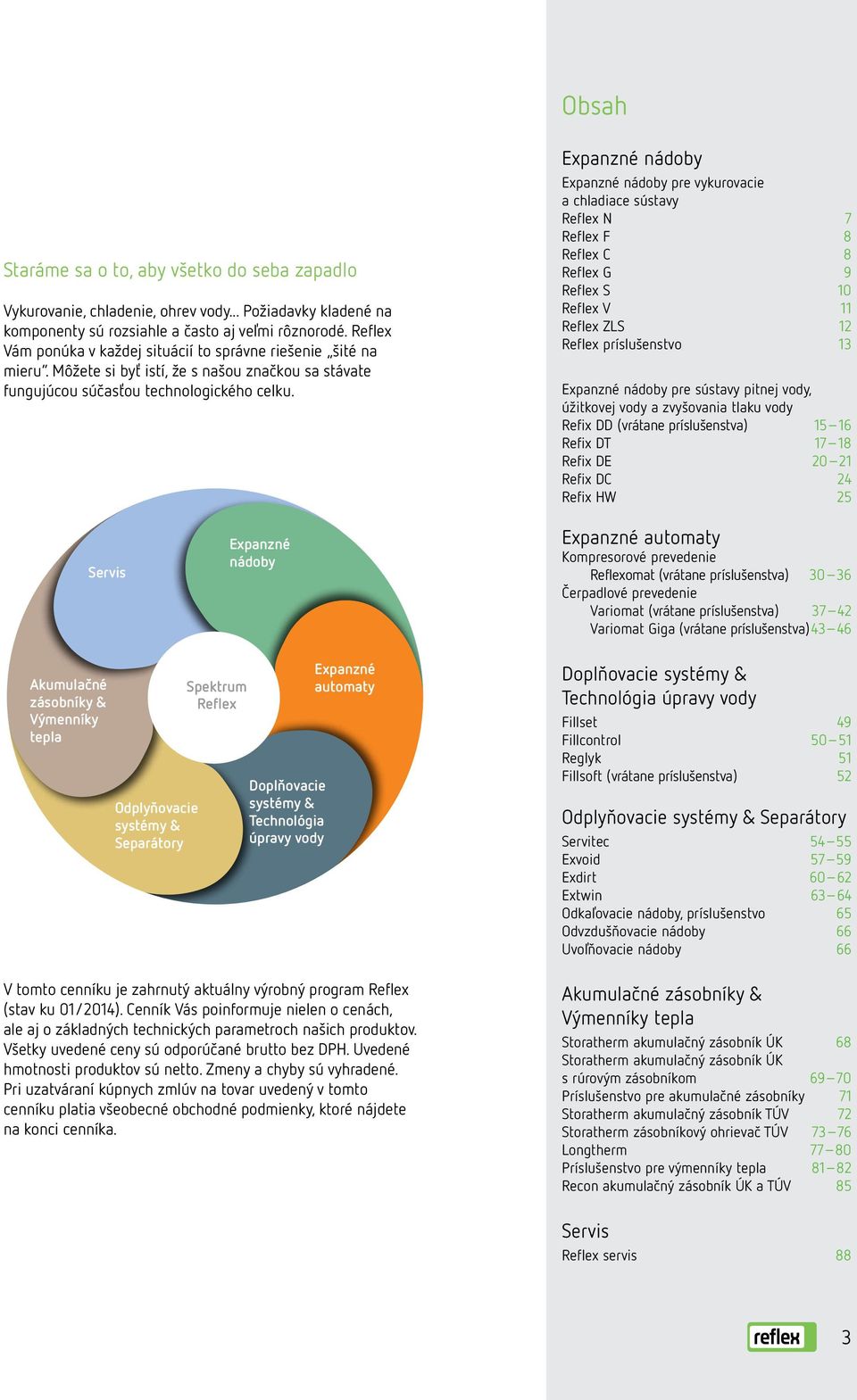

3 Staráme sa o to, aby všetko do seba zapadlo Vykurovanie, chladenie, ohrev vody... Požiadavky kladené na komponenty sú rozsiahle a často aj veľmi rôznorodé. Reflex Vám ponúka v každej situácií to správne riešenie šité na mieru. Môžete si byť istí, že s našou značkou sa stávate fungujúcou súčasťou technologického celku. Obsah pre vykurovacie a chladiace sústavy Reflex N 7 Reflex F 8 Reflex C 8 Reflex G 9 Reflex S 10 Reflex V 11 Reflex ZLS 12 Reflex príslušenstvo 13 pre sústavy pitnej vody, úžitkovej vody a zvyšovania tlaku vody Refix DD (vrátane príslušenstva) Refix DT Refix DE Refix DC 24 Refix W 25 Servis Expanzné nádoby Kompresorové prevedenie Reflexomat (vrátane príslušenstva) Čerpadlové prevedenie Variomat (vrátane príslušenstva) Variomat Giga (vrátane príslušenstva) Akumulačné zásobníky & Výmenníky tepla Odplyňovacie systémy & Separátory Spektrum Reflex Doplňovacie systémy & Technológia úpravy vody Expanzné automaty V tomto cenníku je zahrnutý aktuálny výrobný program Reflex (stav ku 01/2014). Cenník Vás poinformuje nielen o cenách, ale aj o základných technických parametroch našich produktov. Všetky uvedené ceny sú odporúčané brutto bez DP. Uvedené hmotnosti produktov sú netto. Zmeny a chyby sú vyhradené. Pri uzatváraní kúpnych zmlúv na tovar uvedený v tomto cenníku platia všeobecné obchodné podmienky, ktoré nájdete na konci cenníka. Doplňovacie systémy & Technológia úpravy vody Fillset 49 Fillcontrol Reglyk 51 Fillsoft (vrátane príslušenstva) 52 Odplyňovacie systémy & Separátory Servitec Exvoid Exdirt Extwin Odkaľovacie nádoby, príslušenstvo 65 Odvzdušňovacie nádoby 66 Uvoľňovacie nádoby 66 Akumulačné zásobníky & Výmenníky tepla Storatherm akumulačný zásobník ÚK 68 Storatherm akumulačný zásobník ÚK s rúrovým zásobníkom Príslušenstvo pre akumulačné zásobníky 71 Storatherm akumulačný zásobník TÚV 72 Storatherm zásobníkový ohrievač TÚV Longtherm Príslušenstvo pre výmenníky tepla Recon akumulačný zásobník ÚK a TÚV 85 Servis Reflex servis 88 3

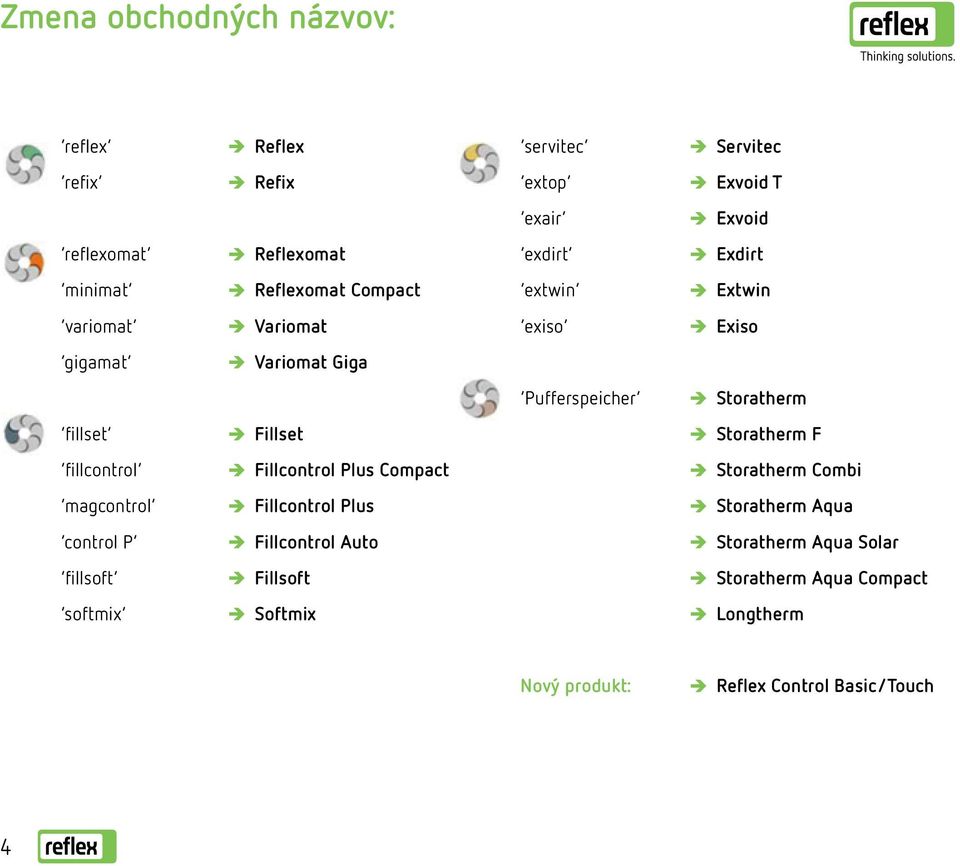

4 Zmena obchodných názvov: reflex Reflex servitec Servitec refix Refix extop Exvoid T exair Exvoid reflexomat Reflexomat exdirt Exdirt minimat Reflexomat Compact extwin Extwin variomat Variomat exiso Exiso gigamat Variomat Giga Pufferspeicher Storatherm fillset Fillset Storatherm F fillcontrol Fillcontrol Plus Compact Storatherm Combi magcontrol Fillcontrol Plus Storatherm Aqua control P Fillcontrol Auto Storatherm Aqua Solar fillsoft Fillsoft Storatherm Aqua Compact softmix Softmix Longtherm Nový produkt: Reflex Control Basic/Touch 4

5 5

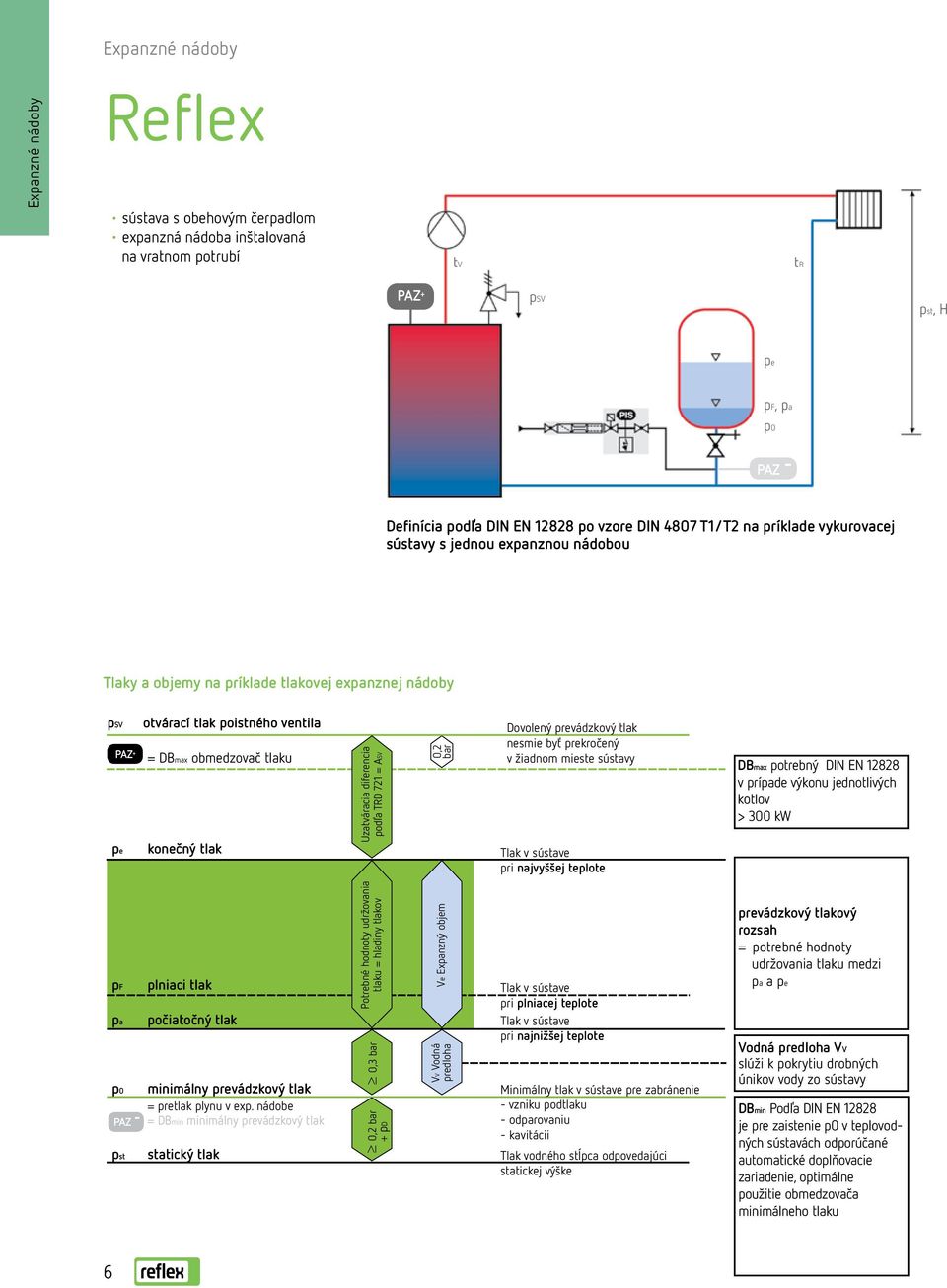

6 Reflex sústava s obehovým čerpadlom expanzná nádoba inštalovaná na vratnom potrubí tv tr PAZ + psv pst, pe pf, pa p0 PAZ Definícia podľa DIN EN po vzore DIN 4807 T1/T2 na príklade vykurovacej sústavy s jednou expanznou nádobou Tlaky a objemy na príklade tlakovej expanznej nádoby psv PAZ + pe otvárací tlak poistného ventila = DBmax obmedzovač tlaku konečný tlak Uzatváracia diferencia podľa TRD 721 = ASV 0,2 bar Dovolený prevádzkový tlak nesmie byť prekročený v žiadnom mieste sústavy Tlak v sústave pri najvyššej teplote DBmax potrebný DIN EN v prípade výkonu jednotlivých kotlov > 300 kw pf pa p0 PAZ pst plniaci tlak počiatočný tlak minimálny prevádzkový tlak = pretlak plynu v exp. nádobe = DBmin minimálny prevádzkový tlak statický tlak Potrebné hodnoty udržovania tlaku = hladiny tlakov 0,3 bar 0,2 bar + pd Ve Expanzný objem VV Vodná predloha Tlak v sústave pri plniacej teplote Tlak v sústave pri najnižšej teplote Minimálny tlak v sústave pre zabránenie - vzniku podtlaku - odparovaniu - kavitácii Tlak vodného stĺpca odpovedajúci statickej výške prevádzkový tlakový rozsah = potrebné hodnoty udržovania tlaku medzi pa a pe Vodná predloha VV slúži k pokrytiu drobných únikov vody zo sústavy DBmin Podľa DIN EN je pre zaistenie p0 v teplovodných sústavách odporúčané automatické doplňovacie zariadenie, optimálne použitie obmedzovača minimálneho tlaku 6

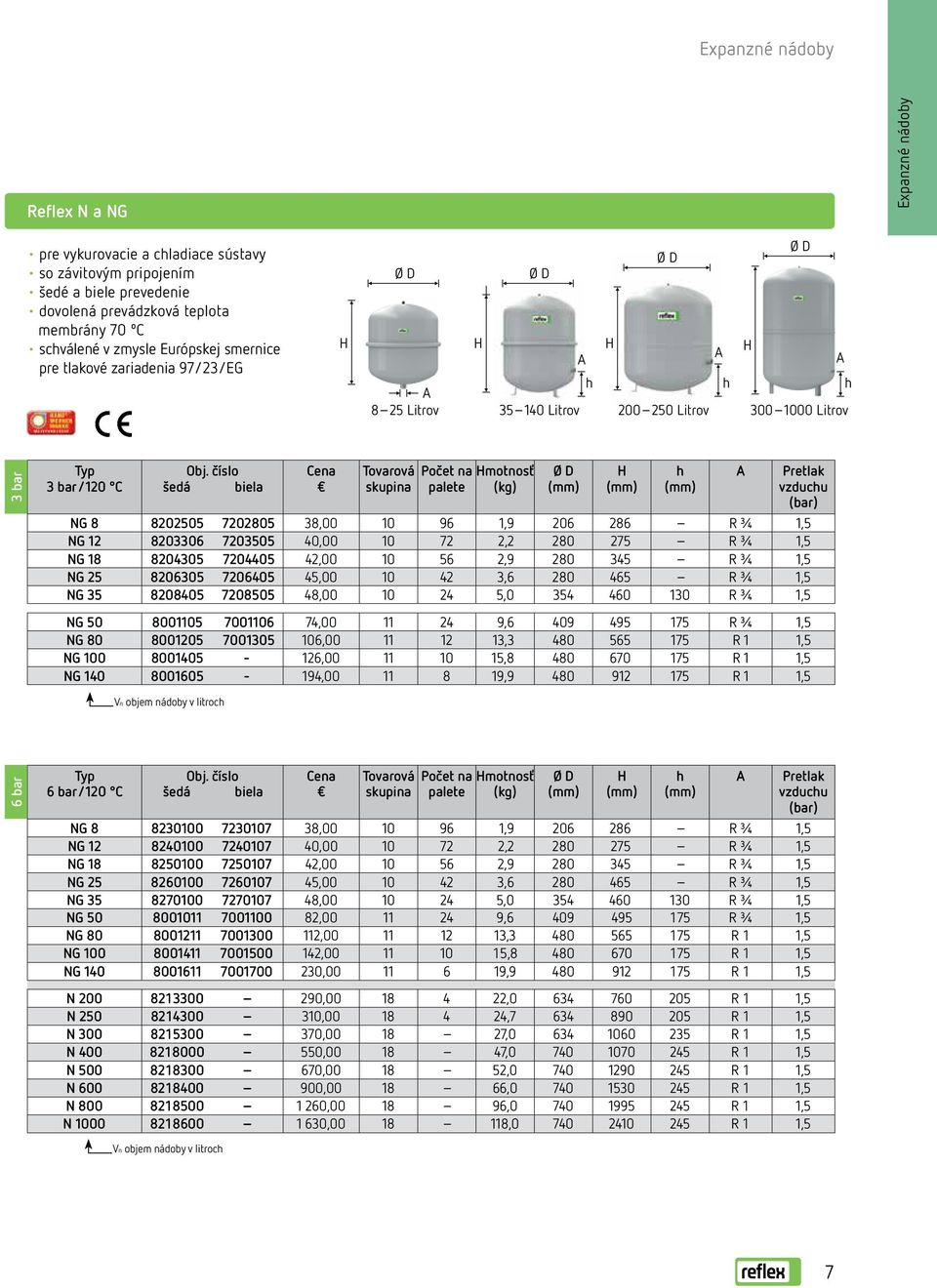

7 Reflex N a NG pre vykurovacie a chladiace sústavy so závitovým pripojením šedé a biele prevedenie dovolená prevádzková teplota membrány 70 ºC schválené v zmysle Európskej smernice pre tlakové zariadenia 97/23/EG A 8 25 Litrov A A h h Litrov Litrov A h Litrov 3 bar Typ 3 bar /120 C Obj. číslo šedá biela Cena Počet na palete motnosť (kg) () () h () A Pretlak vzduchu (bar) NG , , R ¾ 1,5 NG , , R ¾ 1,5 NG , , R ¾ 1,5 NG , , R ¾ 1,5 NG , , R ¾ 1,5 NG , , R ¾ 1,5 NG , , R 1 1,5 NG , , R 1 1,5 NG , , R 1 1,5 Vn objem nádoby v litroch 6 bar Typ 6 bar /120 C Obj. číslo šedá biela Cena Počet na palete motnosť (kg) () () h () A Pretlak vzduchu (bar) NG , , R ¾ 1,5 NG , , R ¾ 1,5 NG , , R ¾ 1,5 NG , , R ¾ 1,5 NG , , R ¾ 1,5 NG , , R ¾ 1,5 NG , , R 1 1,5 NG , , R 1 1,5 NG , , R 1 1,5 N , , R 1 1,5 N , , R 1 1,5 N , , R 1 1,5 N ,00 18, R 1 1,5 N , , R 1 1,5 N , , R 1 1,5 N , , R 1 1,5 N , , R 1 1,5 Vn objem nádoby v litroch 7

8 Reflex F pre vykurovacie a chladiace sústavy ploché nádoby v bielom prevedení dovolená prevádzková teplota membrány 70 ºC schválené v zmysle Európskej smernice pre tlakové zariadenia 97/23/EG B T B T A A 8 Litrov Litrov 3 bar 3 bar Typ 3 bar /120 C Reflex C Obj. číslo biela Vn objem nádoby v litroch Cena Počet na palete motnosť (kg) () B () T () A Pretlak vzduchu (bar) F , , G 0,75 F , , G ½ 1,0 F , , G ¾ 1,0 F , , G ¾ 1,0 F , , G ¾ 1,0 pre vykurovacie a chladiace sústavy vhodné aj pre nemrznúce zmesi do koncentrácie 50% s upevňovacou konzolou pre jednoduchú montáž butylová membrána podľa DIN EN 13831, dovolená prevádzková teplota membrány 70 ºC schválené v zmysle Európskej smernice pre tlakové zariadenia 97/23/EG Typ 3 bar /120 C Obj. číslo šedá Cena Počet na palete motnosť (kg) C , , G ½ 1,0 C , , G ½ 1,0 C , , G ¾ 1,0 C , , G ¾ 1,0 C , , G ¾ 1,0 C , , G ¾ 1,5 C , , G ¾ 1,5 Vn objem nádoby v litroch () () T () A B () A B T A Pretlak vzduchu (bar) 8

9 Reflex G pre vykurovacie a chladiace sústavy do 1000 l/ø 740 so závitovým pripojením od 1000 l/ø 1000 s prírubovým pripojením DN 65 vymeniteľný vak schválené v zmysle Európskej smernice pre tlakové zariadenia 97/23/EG s revíznym otvorom vrátane manometra na strane vzduchu manometer a vzduchový ventil chránený kovovým držiakom dovolená prevádzková teplota vaku 70 ºC h A h A Litrov Litrov Ø 740 A h Litrov Ø bar Typ 6 bar /120 C Obj. číslo šedá Cena motnosť (kg) () () h () A Pretlak vzduchu (bar) G , , G 1 3,5 G , , G 1 3,5 G , , G 1 3,5 G , , G 1 3,5 G 1000 Ø , , G 1 3,5 G 1000 Ø , , DN 65/PN 6 3,5 G , , DN 65/PN 6 3,5 G , , DN 65/PN 6 3,5 G , , DN 65/PN 6 3,5 G , , DN 65/PN 6 3,5 G , , DN 65/PN 6 3,5 10 bar Typ 10 bar /120 C Obj. číslo šedá Cena motnosť (kg) () () h () A Pretlak vzduchu (bar) G , , G 1 3,5 G , , G 1 ¼ 3,5 G , , G 1 ¼ 3,5 G , , G 1 ¼ 3,5 G , , G 1 ¼ 3,5 G , , G 1 ½ 3,5 G , , G 1 ½ 3,5 G 1000 Ø , , G 1 ½ 3,5 G 1000 Ø , , DN 65/PN 16 3,5 G , , DN 65/PN 16 3,5 G , , DN 65/PN 16 3,5 G , , DN 65/PN 16 3,5 G , , DN 65/PN 16 3,5 G , , DN 65/PN 16 3,5 Vn objem nádoby v litroch Špeciálne prevedenie na vyžiadanie od 1000 l/ø 1000 s nátrubkom pre MBM II signalizáciu netesnosti vaku >10 bar na vyžiadanie 9

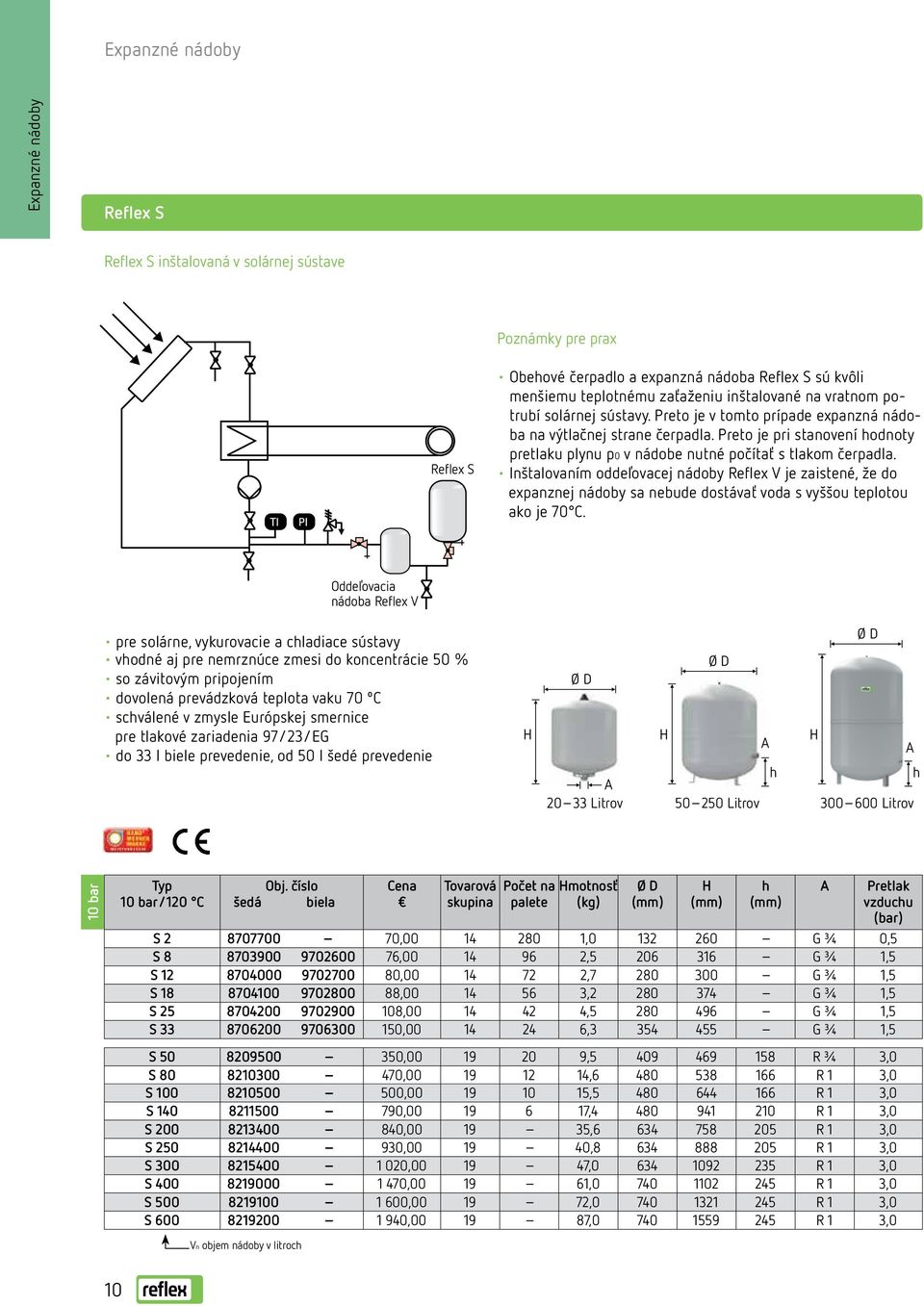

10 Reflex S Reflex S inštalovaná v solárnej sústave Poznámky pre prax Reflex S Obehové čerpadlo a expanzná nádoba Reflex S sú kvôli menšiemu teplotnému zaťaženiu inštalované na vratnom potrubí solárnej sústavy. Preto je v tomto prípade expanzná nádoba na výtlačnej strane čerpadla. Preto je pri stanovení hodnoty pretlaku plynu p0 v nádobe nutné počítať s tlakom čerpadla. Inštalovaním oddeľovacej nádoby Reflex V je zaistené, že do expanznej nádoby sa nebude dostávať voda s vyššou teplotou ako je 70 C. Oddeľovacia nádoba Reflex V pre solárne, vykurovacie a chladiace sústavy vhodné aj pre nemrznúce zmesi do koncentrácie 50 % so závitovým pripojením dovolená prevádzková teplota vaku 70 ºC schválené v zmysle Európskej smernice pre tlakové zariadenia 97/23/EG do 33 l biele prevedenie, od 50 l šedé prevedenie A Litrov A h Litrov A h Litrov 10 bar Typ 10 bar /120 C Obj. číslo šedá biela Cena Počet na palete motnosť (kg) () () h () A Pretlak vzduchu (bar) S , , G ¾ 0,5 S , , G ¾ 1,5 S , , G ¾ 1,5 S , , G ¾ 1,5 S , , G ¾ 1,5 S , , G ¾ 1,5 S , , R ¾ 3,0 S , , R 1 3,0 S , , R 1 3,0 S , , R 1 3,0 S , , R 1 3,0 S , , R 1 3,0 S ,00 19, R 1 3,0 S , , R 1 3,0 S , , R 1 3,0 S , , R 1 3,0 Vn objem nádoby v litroch 10

11 Reflex V - oddeľovacie nádoby pre sústavy s teplotou spiatočky > 70 ºC alebo sústavy s teplotou spiatočky 0 ºC schválené v zmysle Európskej smernice pre tlakové zariadenia 97/23/EG použiteľné ako vyrovnávacia nádoba (zásobník) h A A h h h h A A A A 6 20 Litrov 40 Litrov Litrov Litrov Litrov Litrov 10 bar 6 bar Typ Obj. číslo Cena Počet na motnosť h A 10 bar /120 C šedá palete (kg) () () () V , , R ¾ V , , R ¾ V , , R ¾ V , , R 1 V , , R 1 V , , DN 40/PN 16 V , , DN 40/PN 16 V , , DN 40/PN 16 V , , DN 65/PN 16 V , , DN 65/PN 16 V , , DN 65/PN 16 V , , DN 65/PN 16 V , , DN 65/PN 16 V , , DN 65/PN 16 Typ Obj. číslo Cena Počet na motnosť h A 6 bar /120 C šedá palete (kg) () () () V , , DN 40/PN 6 V , , DN 40/PN 6 V , , DN 65/PN 6 V , , DN 65/PN 6 V , , DN 65/PN 6 V , , DN 65/PN 6 V , , DN 65/PN 6 V , , DN 65/PN 6 Vn objem nádoby v litroch Špeciálne prevedenie na vyžiadanie, pozri tiež str. 85 (atyp nádoby Recon) >10 bar na vyžiadanie 11

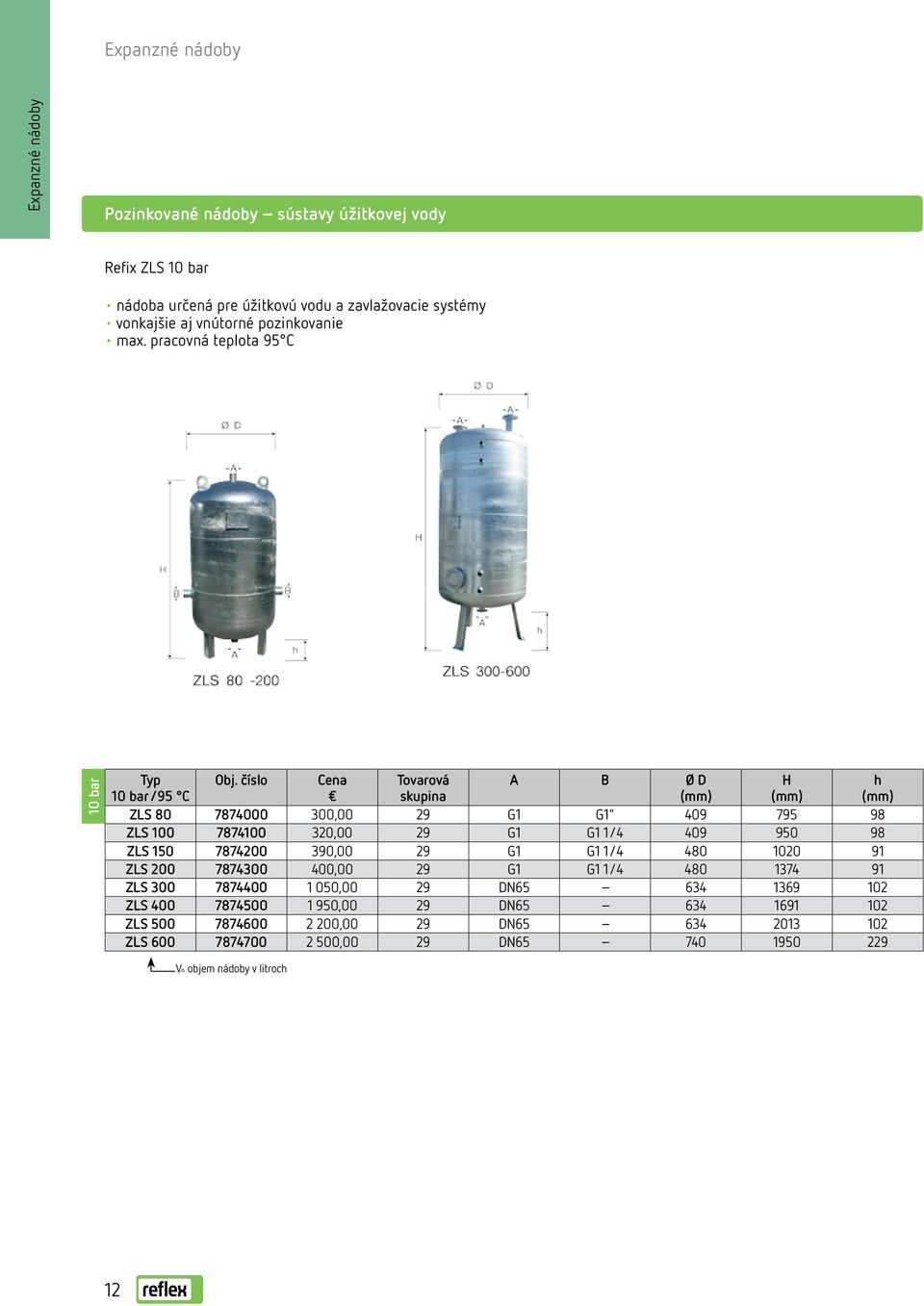

12 Pozinkované nádoby sústavy úžitkovej vody Refix ZLS 10 bar nádoba určená pre úžitkovú vodu a zavlažovacie systémy vonkajšie aj vnútorné pozinkovanie max. pracovná teplota 95 C 10 bar Typ 10 bar /95 C Obj. číslo Cena A B () () h () ZLS ,00 29 G1 G1" ZLS ,00 29 G1 G1 1/ ZLS ,00 29 G1 G1 1/ ZLS ,00 29 G1 G1 1/ ZLS ,00 29 DN ZLS ,00 29 DN ZLS ,00 29 DN ZLS ,00 29 DN Vn objem nádoby v litroch 12

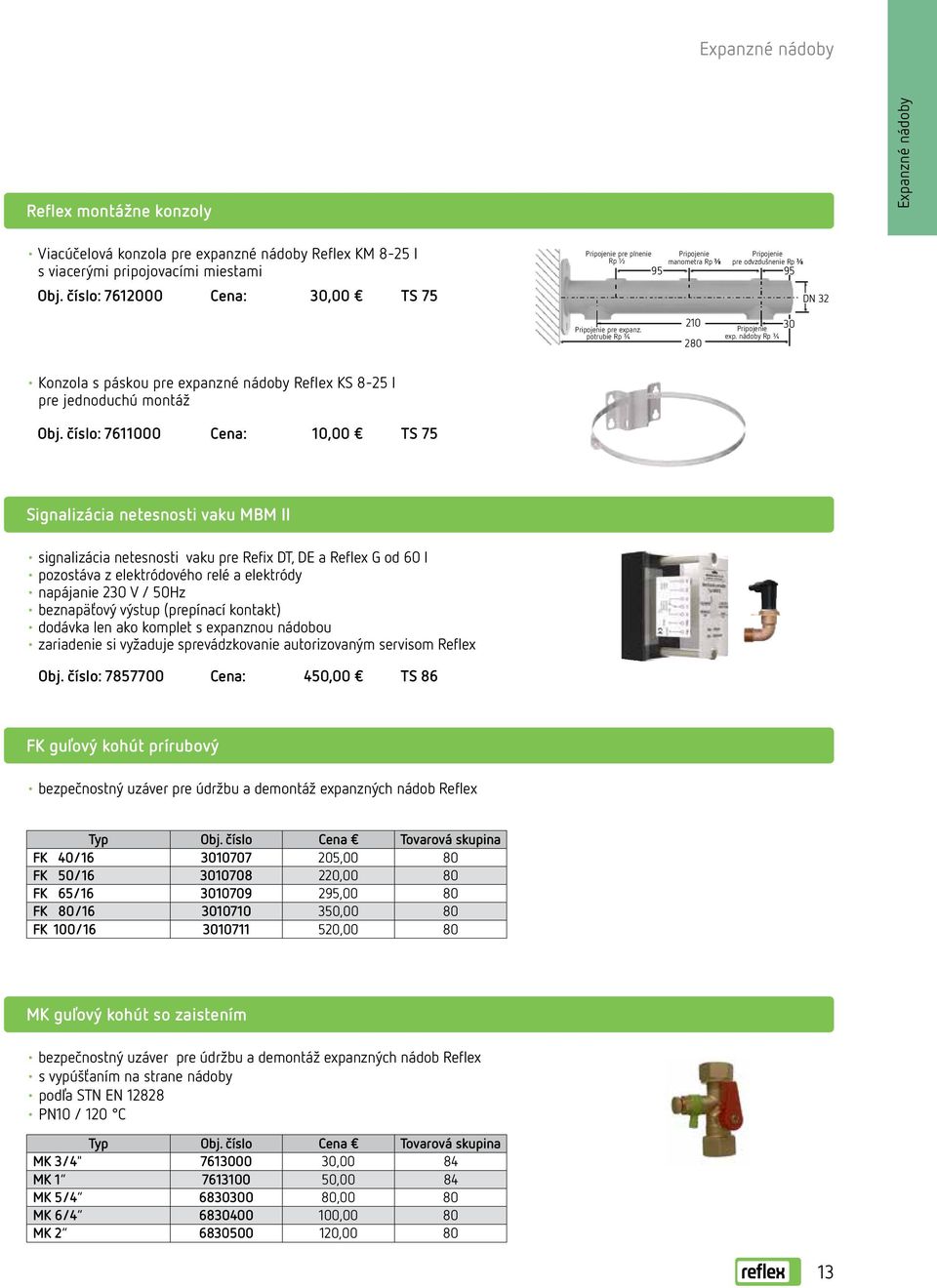

13 Reflex montážne konzoly Viacúčelová konzola pre expanzné nádoby Reflex KM 8-25 l s viacerými pripojovacími miestami Obj. číslo: Cena: 30,00 TS 75 Pripojenie pre plnenie Rp ½ 95 Pripojenie manometra Rp Pripojenie pre odvzdušnenie Rp 95 DN 32 Pripojenie pre expanz. potrubie Rp ¾ Pripojenie exp. nádoby Rp ¾ 30 Konzola s páskou pre expanzné nádoby Reflex KS 8-25 l pre jednoduchú montáž Obj. číslo: Cena: 10,00 TS 75 Signalizácia netesnosti vaku MBM II signalizácia netesnosti vaku pre Refix DT, DE a Reflex G od 60 l pozostáva z elektródového relé a elektródy napájanie 230 V / 50z beznapäťový výstup (prepínací kontakt) dodávka len ako komplet s expanznou nádobou zariadenie si vyžaduje sprevádzkovanie autorizovaným servisom Reflex Obj. číslo: Cena: 450,00 TS 86 FK guľový kohút prírubový bezpečnostný uzáver pre údržbu a demontáž expanzných nádob Reflex Typ Obj. číslo Cena FK 40/ ,00 80 FK 50/ ,00 80 FK 65/ ,00 80 FK 80/ ,00 80 FK 100/ ,00 80 MK guľový kohút so zaistením bezpečnostný uzáver pre údržbu a demontáž expanzných nádob Reflex s vypúšťaním na strane nádoby podľa STN EN PN10 / 120 C Typ Obj. číslo Cena MK 3/4" ,00 84 MK ,00 84 MK 5/ ,00 80 MK 6/ ,00 80 MK ,

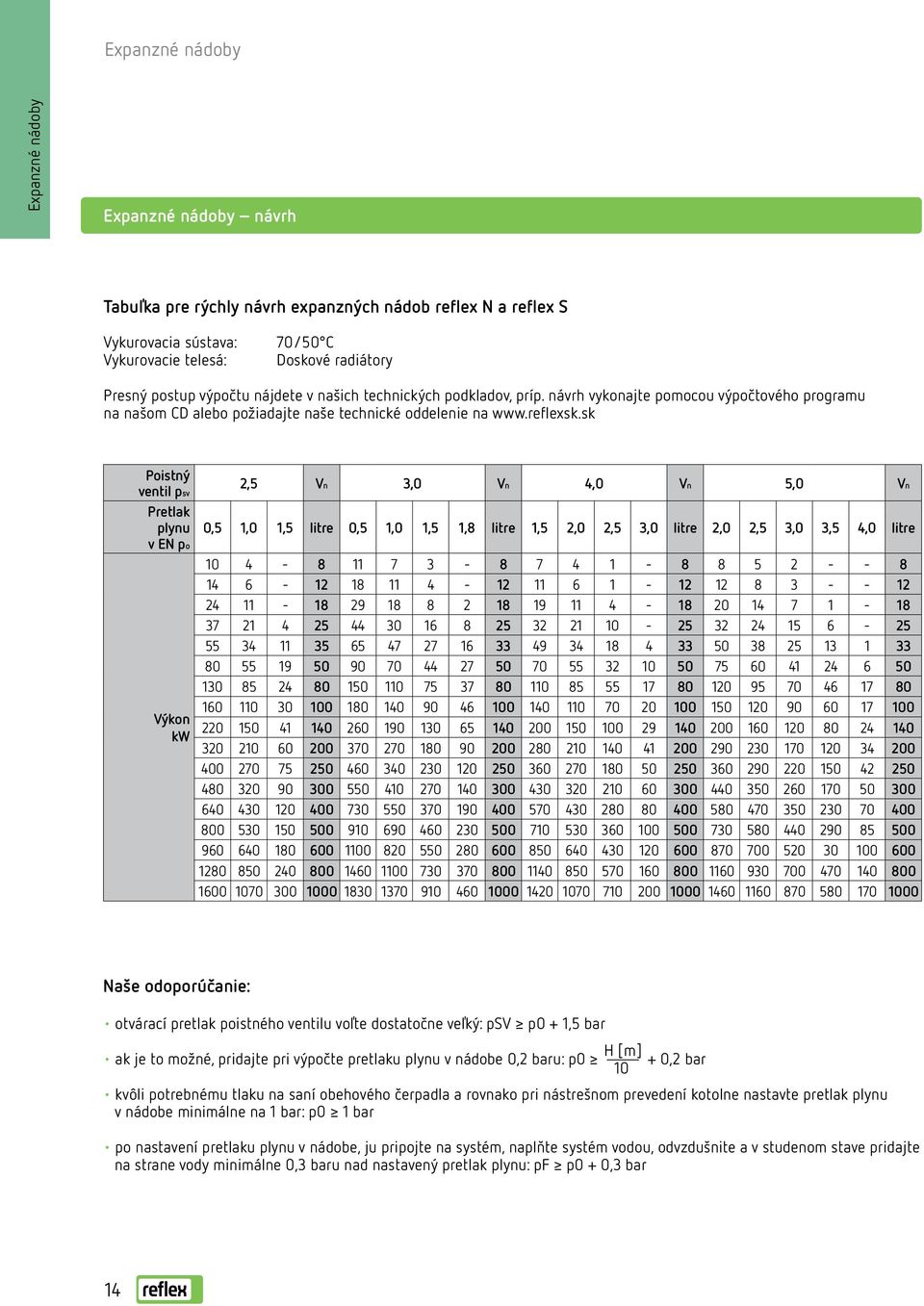

14 návrh Tabuľka pre rýchly návrh expanzných nádob reflex N a reflex S Vykurovacia sústava: Vykurovacie telesá: 70/50 C Doskové radiátory Presný postup výpočtu nájdete v našich technických podkladov, príp. návrh vykonajte pomocou výpočtového programu na našom CD alebo požiadajte naše technické oddelenie na Poistný ventil psv Pretlak plynu v EN po Výkon kw 2,5 Vn 3,0 Vn 4,0 Vn 5,0 Vn 0,5 1,0 1,5 litre 0,5 1,0 1,5 1,8 litre 1,5 2,0 2,5 3,0 litre 2,0 2,5 3,0 3,5 4,0 litre Naše odoporúčanie: otvárací pretlak poistného ventilu voľte dostatočne veľký: psv p0 + 1,5 bar [m] ak je to možné, pridajte pri výpočte pretlaku plynu v nádobe 0,2 baru: p0 + 0,2 bar 10 kvôli potrebnému tlaku na saní obehového čerpadla a rovnako pri nástrešnom prevedení kotolne nastavte pretlak plynu v nádobe minimálne na 1 bar: p0 1 bar po nastavení pretlaku plynu v nádobe, ju pripojte na systém, naplňte systém vodou, odvzdušnite a v studenom stave pridajte na strane vody minimálne 0,3 baru nad nastavený pretlak plynu: pf p0 + 0,3 bar 14

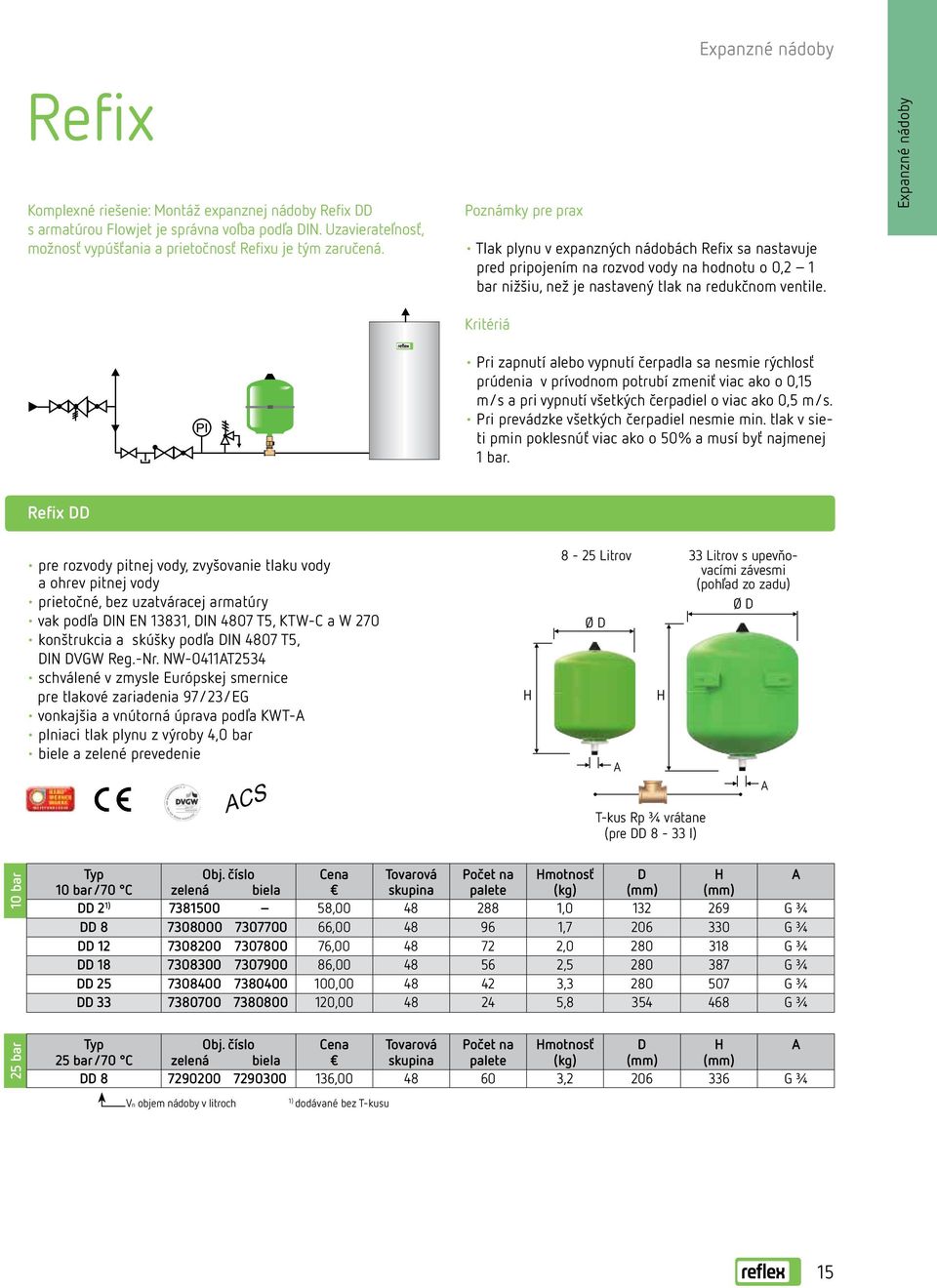

15 Refix Komplexné riešenie: Montáž expanznej nádoby Refix DD s armatúrou Flowjet je správna voľba podľa DIN. Uzavierateľnosť, možnosť vypúšťania a prietočnosť Refixu je tým zaručená. Poznámky pre prax Tlak plynu v expanzných nádobách Refix sa nastavuje pred pripojením na rozvod vody na hodnotu o 0,2 1 bar nižšiu, než je nastavený tlak na redukčnom ventile. Kritériá Pri zapnutí alebo vypnutí čerpadla sa nesmie rýchlosť prúdenia v prívodnom potrubí zmeniť viac ako o 0,15 m/s a pri vypnutí všetkých čerpadiel o viac ako 0,5 m/s. Pri prevádzke všetkých čerpadiel nesmie min. tlak v sieti pmin poklesnúť viac ako o 50% a musí byť najmenej 1 bar. Refix DD pre rozvody pitnej vody, zvyšovanie tlaku vody a ohrev pitnej vody prietočné, bez uzatváracej armatúry vak podľa DIN EN 13831, DIN 4807 T5, KTW-C a W 270 konštrukcia a skúšky podľa DIN 4807 T5, DIN DVGW Reg.-Nr. NW-0411AT2534 schválené v zmysle Európskej smernice pre tlakové zariadenia 97/23/EG vonkajšia a vnútorná úprava podľa KWT-A plniaci tlak plynu z výroby 4,0 bar biele a zelené prevedenie ACS 8-25 Litrov A T-kus Rp ¾ vrátane (pre DD 8-33 l) 33 Litrov s upevňovacími závesmi (pohľad zo zadu) A 25 bar 10 bar Typ Obj. číslo Cena Počet na motnosť D A 10 bar /70 C zelená biela palete (kg) () () DD 2 1) , , G ¾ DD , , G ¾ DD , , G ¾ DD , , G ¾ DD , , G ¾ DD , , G ¾ Typ Obj. číslo Cena Počet na motnosť D A 25 bar /70 C zelená biela palete (kg) () () DD , , G ¾ Vn objem nádoby v litroch 1) dodávané bez T-kusu 15

16 Flowjet ¾ prietočná uzatváracia armatúra s vypúšťaním bezpečnostná uzatváracia armatúra s vypúšťaním pre Refix DD podľa DIN 4807 T5 dovolený prevádzkový pretlak 16 bar dovolená prevádzková teplota 70 C pripojenie G ¾ možná kombinácia tiež s T-kusom > Rp 3/4 Obj. číslo: Cena: 26,00 TS 85 Konzola s páskou konzola s páskou pre expanzné nádoby Reflex 8 25 l jednoduchá montáž Obj. číslo: Cena: 10,00 TS 75 AG pripojovacia sada s guľovým kohútom so zaistením pre jednoduchú montáž a údržbu expanzných nádob Reflex vrátane pripojovacieho oblúku a uzatváracej armatúry so zaistením s vypúšťacím kohútom G ½ a hadicovým nátrubkom podľa STN EN PN16 / 120 C vrátane šróbenia vhodné najmä pre expanzné nádoby Reflex G l (Ø 740 ) Typ Obj. číslo Cena AG 1" ,00 80 AG 5/4" ,00 80 AG 6/4" ,00 80 Digitálny tlakomer MD merací rozsah do 9 bar zobrazovanie tlaku v baroch, psi Obj. číslo: Cena: 30,00 TS 86 16

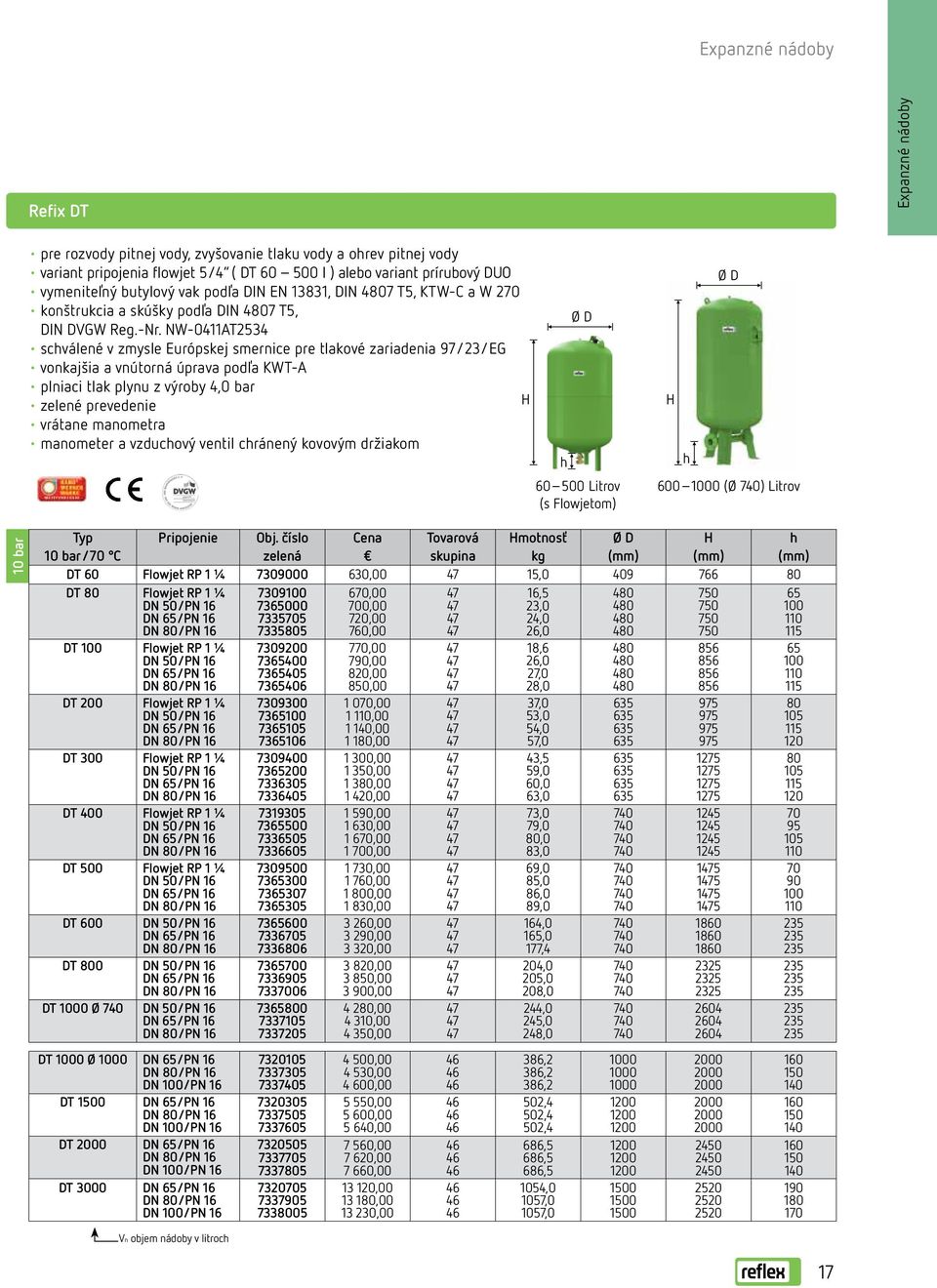

17 Refix DT pre rozvody pitnej vody, zvyšovanie tlaku vody a ohrev pitnej vody variant pripojenia flowjet 5/4 ( DT l ) alebo variant prírubový DUO vymeniteľný butylový vak podľa DIN EN 13831, DIN 4807 T5, KTW-C a W 270 konštrukcia a skúšky podľa DIN 4807 T5, DIN DVGW Reg.-Nr. NW-0411AT2534 schválené v zmysle Európskej smernice pre tlakové zariadenia 97/23/EG vonkajšia a vnútorná úprava podľa KWT-A plniaci tlak plynu z výroby 4,0 bar zelené prevedenie vrátane manometra manometer a vzduchový ventil chránený kovovým držiakom h Litrov (s Flowjetom) h (Ø 740) Litrov 10 bar Typ Pripojenie Obj. číslo Cena motnosť h 10 bar /70 C zelená kg () () () DT 60 Flowjet RP 1 ¼ ,00 15, DT 80 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 100 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 200 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 300 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 400 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 500 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 600 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 800 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 1000 Ø 740 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 1000 Ø 1000 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DT 1500 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DT 2000 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DT 3000 DN 65/PN 16 DN 80/PN 16 DN 100/PN ,00 700,00 720,00 760,00 770,00 790,00 820,00 850, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,5 23,0 24,0 26,0 18,6 26,0 27,0 28,0 37,0 53,0 54,0 57,0 43,5 59,0 60,0 63,0 73,0 79,0 80,0 83,0 69,0 85,0 86,0 89,0 164,0 165,0 177,4 204,0 205,0 208,0 244,0 245,0 248,0 386,2 386,2 386,2 502,4 502,4 502,4 686,5 686,5 686,5 1054,0 1057,0 1057, Vn objem nádoby v litroch 17

18 Refix DT (pokračovanie) 16 bar 18 h A 1000 (Ø 1000) 2000 Litrov Typ Pripojenie Obj. číslo Cena motnosť h 16 bar /70 C zelená kg () () () DT 80 Flowjet RP 1 ¼ ,00 27, DN 50/PN ,00 32, DN 65/PN ,00 33, DN 80/PN ,00 35, DT 100 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 200 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 300 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 400 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 500 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 600 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 800 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 1000 Ø 740 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 1000 Ø 1000 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DT 1500 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DT 2000 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DT 3000 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 Vn objem nádoby v litroch h A 3000 Litrov , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,0 34,0 35,0 37,0 55,0 61,0 62,0 65,0 64,0 70,0 71,0 74,0 113,0 119,0 122,0 130,0 131,0 134,0 174,0 175,0 178,0 224,0 225,0 228,0 259,0 260,0 263,0 488,0 488,0 488,0 630,0 630,0 630,0 850,0 850,0 850,0 1240,0 1240,0 1200,0 Špeciálne prevedenie > 16 bar na vyžiadanie od 1000 l/ø 1000 s nátrubkom pre MBM II signalizáciu netesnosti vaku

19 Príklady použitia expanzných nádob Produkty Reflex v sústave s tepelným čerpadlom A / Refix DE pre vysokokorozívne médiá (napr. soľanka) 2 Reflex N pre vykurovacie okruhy 3 Storatherm Aqua eat pre akumuláciu pitnej vody a ohrievanej teplom zo solárneho okruhu a tepelným čerpadlom 4 Refix DD pre rozvody pitnej vody 5 Exvoid pre kontinuálne odplyňovanie solárnych okruhov 6 Reflex S pre nemrznúce zmesi do koncentrácie 50% (napr. solárne okruhy) Refix (s pripojením Flowjet) na výtlačnej strane stanice na zvyšovanie tlaku vody (ATS) Refix DD Refix (s in-line prírubou DN) na výtlačnej strane stanice na zvyšovanie tlaku vody (ATS) Nádoby Refix prispievajú rozhodujúcou mierou k zníženiu počtu spínania tlakových staníc. Obzvlášť sa to týka prípadov, kde je trvalý odber extrémne pod výkonom jedného čerpadla. Pri krátkodobom kolísaní tlaku alebo objemu v prívodnom potrubí sa Refix inštaluje na saciu stranu čerpadla a chráni čerpadlo pred poklesom tlaku. Nádoby Refix môžu byť tiež použité súčasne na sacej aj výtlačnej strane čerpadla. Refix DT 19

20 Refix DE pre zariadenia, ktoré nespadajú pod DIN 1988, napr. sústavy požiarnej vody, úžitkovej vody a podlahového vykurovania neprietočné, bez uzatváracej a vypúšťacej armatúry vak podľa DIN EN 13831, od 60 l vrátane vymeniteľný s protikoróznou ochranou časti prichádzajúce do styku s vodou schválené v zmysle Európskej smernice pre tlakové zariadenia 97/23/EG plniaci tlak plynu z výroby 4,0 bar modré prevedenie od 1000 l/ø 1000 vrátane manometra manometer a vzduchový ventil chránený kovovým držiakom ACS * A A A 2 25 Litrov 33 Litrov Litrov h 10 bar Typ Obj. číslo Cena Počet na motnosť h A 10 bar/70 C modrá palete (kg) () () () DE , , G ¾ DE , , G ¾ DE , , G ¾ DE , , G ¾ DE , , G ¾ DE , , G ¾ DE 33 1) , , G ¾ DE 33 R 2) , , G ¾ DE , , G 1 DE , , G 1 DE , , G 1 DE , , G 1 DE , , G 1 ¼ DE , , G 1 ¼ DE , , G 1 ¼ DE , , G 1 ¼ DE , , G 1 ½ DE , , G 1 ½ DE 1000 Ø , , G 1 ½ DE 1000 Ø , , DN 65/PN 16 DE , , DN 65/PN 16 DE , , DN 65/PN 16 DE , , DN 65/PN 16 DE , , DN 65/PN 16 DE , , DN 65/PN 16 Vn objem nádoby v litroch * ACS symbol platí pre expanzné nádoby DE 2 33 l 1) s nožičkami 2) rozoberateľná (s vymeniteľným vakom) 20

21 Refix DE (pokračovanie) h A h A h A Litrov Ø Litrov Ø Litrov 25 bar 16 bar Typ Obj. číslo Cena Počet na motnosť h A 16 bar/70 C modrá palete (kg) () () () DE , , G ¾ DE , , G ¾ DE , , G ¾ DE , , G 1 DE , , G 1 DE , , G 1 ¼ DE , , G 1 ¼ DE , , G 1 ½ DE , , G 1 ½ DE , , G 1 ½ DE , , G 1 ½ DE 1000 Ø , , G 1 ½ DE 1000 Ø , , DN 65/PN 16 DE , , DN 65/PN 16 DE , , DN 65/PN 16 DE , , DN 65/PN 16 DE , , DN 65/PN 16 DE , , DN 65/PN 16 Typ Obj. číslo Cena Počet na motnosť h A 25 bar/70 C modrá palete (kg) () () () DE , , G ¾ DE , , DN 50/PN 40 DE , , DN 50/PN 40 DE , , DN 50/PN 40 DE , , DN 50/PN 40 DE , , DN 50/PN 40 DE , , DN 50/PN 40 DE , , DN 50/PN 40 DE 1000 Ø , , DN 50/PN 40 DE 1000 Ø , , DN 65/PN 40 DE , , DN 65/PN 40 DE , , DN 65/PN 40 DE , , DN 65/PN 40 Vn objem nádoby v litroch Špeciálne prevedenie > 25 bar na vyžiadanie 21

22 Tabuľka rýchleho návrhu Refix Návrh podľa celkového objemu Vn 10 C Vstupná teplota studenej vody V pa psv Vn p0 VSp 60 C Teplota v zásobníkovom ohrievači V S Pretlak plynu v nádobe p0 = 3,0 bar Pretlak plynu v nádobe p0 = 4,0 bar = Standard Tlak za redukčným ventilom pa 3,2 bar Tlak za redukčným ventilom pa 4,2 bar psv / bar VSp/litre Celkový objem refix/litre DD DT psv / bar VSp/litre Celkový objem refix/litre DD DT Názorný príklad návrhu Objem zásobníkového ohrievača (Vsp) 900 litrov Teplota v zásobníkovom ohrievači (Tww) 60 C Tlak za redukčným ventilom (pa) 4,2 bar Otv. pretlak poistného ventila (psv) 10,0 bar Rozťažnosť média (60 C/10 C) (n) 1,7 % Min. prevádzkový tlak (p0) 4,0 bar Celkový objem (Vn) 31,5 litrov vybraný príklad 22

23 Návrh Refix pre najvyšší prietok média Po návrhu veľkosti expanznej nádoby je nutné skontrolovať, či bude dosiahnutý potrebný špičkový prietok, ktorý je stanovený normou DIN 1988 pri návrhu potrubia, na ktorom bude expanzná nádoba inštalovaná. V prípade že špičkový prietok u nádob refi x DD 8-33 litrov nie je dosiahnutý, je nutné nahradiť ich nádobou refi x 60 litrov pre zväčšenie prietoku, prípadne použiť odpovedajúci väčší T-kus s nádobou DD. Flowjet T-kus Duo-Pripojenie V S V Doporučený maximálny špičkový prietok S * Skutočná tlaková strata pri objemovom prietoku refix DD 8-33 litrov s alebo bez flowjetu prietok T-kusom Rp 3/4 = Standard 2,5 m3/h p = 0,03 bar Rp 1 4,2 m3/h zanedbateľná Rp 1 1/4 7,2 m3/h zanedbateľná Rp 1 1/2 9,5 m3/h zanedbateľná refix DT litrov 7,2 m3/h p = 0,04 bar s flowjet Rp 1 1/4 refix DT litrov 15 m3/h zanedbateľná Duo-pripojenie DN 50 refix DE, DC (neprietočné) neobmedzený p = 0 * Stanovené pre rýchlosť prúdenia od 2 m/s [m 3 /h] 2,5 m 3 /h [m 3 /h] 7,2 m 3 /h [m 3 /h] 15 m 3 /h [m 3 /h] 28 m 3 /h 23

24 Refix DC pre zariadenia, ktoré nespadajú pod DIN 1988, napr. sústavy požiarnej vody, úžitkovej vody a podlahového vykurovania neprietočné, bez uzatváracej a vypúšťacej armatúry nevymeniteľná membrána podľa DIN EN s protikoróznou ochranou časti prichádzajúce do styku s vodou schválené v zmysle Európskej smernice pre tlakové zariadenia 97/23/EG plniaci tlak plynu z výroby 4,0 bar A h A h Litrov Litrov 10 bar Typ 10 bar /70 C Obj. číslo modrá Cena motnosť (kg) () () h () A Pretlak vzduchu (bar) DC , , G 1 2,0 DC , , R 1 4,0 DC , , R 1 4,0 DC , , R 1 4,0 DC , , R 1 4,0 DC , , R 1 4,0 DC , , R 1 4,0 DC , , R 1 4,0 DC , , R 1 4,0 DC , , R 1 4,0 Vn objem nádoby v litroch Tlmič tlakových rázov pre zariadenia s rýchlouzávernými armatúrami, napr. práčky, umývačky riadu schválené v zmysle Európskej smernice pre tlakové zariadenia 97/23/EG objem 165 cm³ plniaci tlak plynu z výroby 4,0 bar 10 bar / 70 C Obj. číslo: Cena: 40,00 WG G ½ 24

25 Refix W Pre domáce vodárne, ktoré nespadajú pod DIN 1988 Plastom potiahnuté časti prichádzajúce do styku s vodou vymeniteľný vak pre l plniaci tlak plynu z výroby 2,0 bar A F L B C 10 bar Typ Obj. číslo Cena Počet na motnosť L F B C A 10 bar /70 C modrá palete (kg) () () () () () () W , , , G ¾ W , , G ¾ W , , G 1 W , , G 1 W , , G 1 Vn objem nádoby v litroch Digitálny tlakomer merací rozsah do 9 bar Obj. číslo: Cena: 30,00 TS 86 Signalizácia netesnosti vaku MBM II signalizácia netesnosti vaku pre Refix DT, DE a Reflex G od 60 l pozostáva z elektródového relé a elektródy napájanie 230 V / 50z beznapäťový výstup (prepínací kontakt) dodávka len ako komplet s expanznou nádobou zariadenie si vyžaduje sprevádzkovanie autorizovaným servisom Reflex Obj. číslo: Cena: 450,00 TS 86 25

26 26

27 27

28 Ovládanie Control Ovládanie Control Basic Ovládanie Control Touch 2-riadkový LCD displej 8 ovládacích tlačidiel 2 stavové indikátory integrovaná kontrola tlaku v systéme, odplyňovania a doplňovania vody manuálna a automatická prevádzka hlásenie súhrnnej poruchy bezpotenciálový vstup, napr. pre kontaktný vodomer rozhranie RS 485 4,3 dotykový farebný diplej grafické užívateľské rozhranie jednoducho štruktúrované textové menu, vrátane manuálu a nápovedy integrovaná kontrola tlaku v systéme, odplyňovania a doplňovania vody manuálna a automatická prevádzka stála expozícia z najdôležitejších prevádzkových parametrov inteligentné riadenie Plug-and-Play vyhodnocovanie a ukladanie najdôležitejších prevádzkových údajov komplexné rozhranie: bezpotenciálový vstup, napr. pre kontaktný vodomer bezpotenciálové výstupy pre poruchové hlásenia analógové programovateľné výstupy pre tlak a hladinu rozhranie RS 485 sloty pre Bluetooth-Modul, MS-Networks a KNX-Modul, SD-kartu 28

29 Reflexomat Reflexomat s jedným kompresorom pre systémy do 12 MW Doplňovacia voda Reflex Fillset Reflex VDR ventil NS RS riadiaca jednotka (B) (A) RG základná nádoba RS 90/1 230V / 50z od RS 150/1 400V, 50z parametrizovateľné, bezpotenciálový kontakt pre poruchy + RS 485 (od RS 90/2) pripojovacie expanzné potrubie P PIS Udržiavanie tlaku, kompenzácia objemovej rozťažnosti Kompresor (A) a elektromagnetický ventil (B) sú nastavené tak, že udržujú konštantný tlak sústavy v hraniciach 0,1 bar. Z expanzného potrubia (P) je privádzaná voda do vaku základnej nádoby RG. Tlak v nádobe je udržovaný pomocou pretlaku vzduchu medzi plášťom a vakom expanznej nádoby. Reflexomat s 2-mi kompresormi okrem štandardných funkcií automaticky prepína kompresory. LIS Doplňovanie Pri nedostatku vody v systéme je doplňovanie (NS) ovládané riadiacou jednotkou Reflexomatu. Doplňovanie je aktivované nedostatkom vody v základnej expanznej nádobe RG. Reflex VDR ventil pre doplňovanie a Reflex Fillset s vodomerom a systémovým oddeľovačom sú objednávané ako osobitné položky. Doplňovanie vody je kontrolované riadiacou jednotkou a pri nadmernom úniku vody zo systému je doplňovanie prerušené. Signál z kontaktného vodomera (Reflex Fillset s kontaktným vodomerom) môže byť použitý k vyhodnocovaniu doplňovania. Pre sústavy s vyšším takom v systéme ÚK alebo CL ako je tlak v rozvode doplňovacieho potrubia je vhodné použiť doplňovací automat Reflex Fillcontrol Auto Compact s integrovaným čerpadlom. 29

30 Reflexomat Reflexomat kompresorový expanzný automat vždy zložený z riadiacej jednotky s expanznou nádobou pre sústavy s použitím nádoby do 600 l je kompresor inštalovaný priamo na nádobe vymeniteľný vak v expanznej nádobe, dovolená prevádzková teplota vaku 70 C riadenie mikroprocesorom so zobrazovaním prevádzkových stavov na displeji trvalá signalizácia tlaku a hladiny schválené v zmysle Európskej smernice pre tlakové zariadenia 97/23/EG Reflexomat s riadiacou jednotkou RS 300/1 a základnou expanznou nádobou RG

31 Reflexomat Compact kompresorový expanzný automat v kompaktnom dizajne pre vykurovacie a chladiace sústavy do 2 MW, resp. 4 MW membrána podľa DIN EN dovolený prevádzkový tlak 6 bar dovolená prevádzková teplota membrány 70 ºC dovolená prevádzková teplota okolia 0-45 ºC krytie IP 54 napätie 230 V sériové rozhranie RS 485 trvalá signalizácia tlaku a hladiny s riadením Control Basic schválené v zmysle Európskej smernice pre tlakové zariadenia 97/23/EG h Typ Obj. číslo Cena h Pripojenie motnosť kg RC , R 1 52,0 RC , R 1 69,0 RC , R 1 80,0 RC , R 1 93,0 Zariadenie je nutné uviesť do prevádzky servisom Reflex. Cena uvedenia do prevádzky nie je súčasťou ceny zariadenia. Pre bližšie informácie kontaktujete technické oddelenie REFLEX SK s.r.o. ( alebo ) Príklad návrhu Rozsah výkonu expanzného automatu Reflexomat Compact Minimálny prevádzkový tlak p0 [bar] [m] p ,2 bar [ 100 C] 0,5 bar [ 105 C] 0,7 bar [ 110 C] 1,2 bar [ 120 C] Nábrh nádoby: veľkosť nádoby (litre) Vn VA x 0,031 [ 70 C] 0,045 [ 90 C] 0,054 [ 100 C] 0,063 [ 110 C] Celkový tepelný výkon vykurovacej sústavy [MW] Maximálna teplota sústavy = Statická výška Expanzné potrubie Q / kw Dĺžka 10 m Q / kw Dĺžka > 10 m 30 m DN 25 1 DN 32 1 ¼ Výpočtová teplota výstupnej vetvy Vn = objem nádoby VA = objem sústavy Príklad: VA = 8,000 l t = 70 C Vn = 0,031 x 8,000 = 248 l Výsledok: Reflexomat Compact RC 300 Pre chladiace sústavy do 30 C sa pri návrhu uvažuje iba 50% chladiaceho výkonu sústavy 31

32 s kompresorom návrh Riadiaca jednotka - RS stanoví sa ako priesečník tepelného výkonu zdroja a minimálneho prevádzkového tlaku po pre chladiace sústavy do 30 C sa pri návrhu riadiacej jednotky uvažuje iba 50% chladiaceho výkonu sústavy minimálny prevádzkový tlak po (bar) [m] p Príklad výpočtu 0,2 bar [ 100 C] 0,5 bar [ 105 C] 0,7 bar [ 110 C] 1,2 bar [ 120 C] RS RS RS RS RS Výkon tepelného zdrija Q = 500 kw Objem sústavy VA = 5000 litrov Výpočtová teplota = 70 C Obmedzovacia teplota = 100 C Statická výška = 30 m [m] p0 bar + 0,2 bar [100 C] p0 bar + 0,2 bar = 3,2 bar 10 Vn VA x 0,031 Vn 5000 x 0,031 = 155 litrov zvoliť: reflex reflexomat s riadiacou jednotkou RS 90/1 základnou nádobou RG 200 RS RS RS RS RS Nádoby RG, RF Objem nádoby použite diagram alebo nasledujúce vzorce Vn VA x 0,031 [ 70 C] 0,045 [ 90 C] 0,054 [ 100 C] 0,063 [ 110 C] Vn... objem nádoby VA... objem sústavy výpočtová teplota výstupnej vetvy objem nádoby môže byť rozdelený do viac nádob (RG - základná a RF - prídavná) maximálny prevádzkový tlaj do 800 litrov je 6 bar, od 1000 litrov 6 a 10 bar 32

33 Reflexomat riadiace jednotky kompresorový expanzný automat pre vykurovacie a chladiace sústavy do 120 ºC dovolená prevádzková teplota membrány 70 ºC dovolená prevádzková teplota okolia 0-45 ºC krytie IP 54 napätie 230 V alebo 400 V sériové rozhranie RS 485 trvalá signalizácia tlaku a hladiny od RS 150 štandardne s riadením Control Touch Control Touch grafické užívateľské rozhranie, stála expozícia prevádzkových parametrov, rozsiahle rozhranie, napríklad pre riadenie od stola, vzdialený monitoring a systémových rozšírenie RS 90 alternatívne tiež s Control Touch B T riadiaca jednotka RS s jedným kompresorom Typ Obj. číslo Cena Výška Šírka ĺbka motnosť kg Kompresor RS 90/ , ,0 RS 90/ , ,0 RS 150/ , ,0 RS 300/ , ,0 RS 400/ , ,0 RS 580/ , ,0 do 600 l RS 90/1 na nádobe od 800 l RS 90/1 postavený vedľa postavený vedľa riadiaca jednotka RS s dvomi kompresormi Typ Obj. číslo Cena Výška Šírka ĺbka motnosť kg RS 90/ , ,0 RS 150/ , ,0 RS 300/ , ,0 RS 400/ , ,0 RS 580/ , ,0 16- napätie 230 V / 50 z, od RS V / 50 z Kompresor postavený vedľa Konzola pre ľahkú inštaláciu riadiacej jednotky RS v spojení s RG 800 (výška / G) vrátane 3 m dlhej pripojovacej hadice Obj. číslo: Cena: 180,00 TS 35 33

34 Reflexomat základné a prídavné nádoby RG a RF od RS 150 štandardne s riadením Control Touch dovolená prevádzková teplota okolia 0 45 ºC vymeniteľný vak podľa DIN EN napätie 230 alebo 400 V sériové rozhranie RS 485 grafické užívateľské rozhranie, stála expozícia prevádzkových parametrov, rozsiahle možnosti ovládania a kontroly napríklad vzdialený monitoring a systémové rozšírenie G h h h 1 A A Reflexomat RG Základná nádoba RF Prídavná nádoba 6 bar 10 bar RG Základná nádoba RF Prídavná nádoba (voliteľné) Typ h Obj. číslo Cena h 1 Obj. číslo Cena Pripojenie G * motnosť kg , , R , , , R , , , R , , , R , , , R , , , R 1 110, , , DN , , , DN , , , DN , , , DN , , , DN , , , DN , , , DN , , , DN , , , DN , , , DN , , , DN , , , DN , , , DN , , , DN , , , DN ,0 * Celková výška expanznej nádoby vrátane riadiacej jednotky (od l) K zariadeniam je možné objednať tepelnú izoláciu (viď. str 40) Zariadenie je nutné uviesť do prevádzky servisom Reflex. Cena uvedenia do prevádzky nie je súčasťou ceny zariadenia. Pre bližšie informácie kontaktujete technické oddelenie REFLEX SK s.r.o. ( alebo ) 34

35 Reflexomat riadiace jednotky bez kompresora (pre on-site rozvody vzduchu) Typ Obj. číslo Cena /B/T ()* motnosť (kg)* do 600 l RS 90/ , /395/520 9,0 od 800 l RS 90/ , /395/345 9,0 * bez kompresora za príplatok elektomanetický ventil doplňovania vzduchu (pripojenie pripravené na riadiacej jednotke RS 90/1 bez kompresora) MV ¼ Obj. číslo: Cena: 210,00 TS 35 Signalizácia netesnosti vaku MBM II signalizácia netesnosti vaku pre Refix DT, DE a Reflex G od 60 l pozostáva z elektródového relé a elektródy ( ) napájanie 230 V / 50z beznapäťový výstup ( prepínací kontakt ) dodávka len ako komplet s expanznou nádobou zariadenie si vyžaduje sprevádzkovanie autorizovaným servisom Reflex Obj. číslo: Cena: 450,00 TS 86 Elektromagnetický ventil doplňovania VDR elektromagnetický ventil vrátane guľového kohúta a filtra ovládaný elektronikou Reflexomatu (hydraulické pripojenie dodávkou stavby) pri priamom napojení doplňovania na systém pitnej vody, odporúčame inštalovať oddeľovací člen Reflex Fillset ak je rozdiel medzi tlakom v doplňovacej sieti a maximálnym prevádzkovým tlakom vo vykurovacej sústave menší ako 1,3 bar, je pre doplňovanie nutné použiť zariadenie Reflex Fillcontrol Auto Compact Obj. číslo: Cena: 230,00 TS 35 35

36 I/O-Modul dva prídavné analógové výstupy pre kontrolu tlaku a hladiny šesť voľne programovateľných vstupov šesť voľne programovateľných bezpotenciálových výstupov Obj. číslo: Cena: 1 160,00 TS 35 Zapojenie Master Slave softwarové prepojenie pre prevádzku až 10 reflexomatov v jednej hydraulickej sústave do vzdialenosti 1000 m Obj. číslo: Cena: 310,00 TS 35 Bus-Modul pre výmenu dát medzi riadiacou jednotkou ( RS 485 ) a centrálnym riadením budov Lonworks Digital Obj. číslo: Cena: 1 640,00 TS 86 Lonworks Obj. číslo: Cena: 3 830,00 TS 86 Profibus-DP Obj. číslo: Cena: 2 360,00 TS 86 Ethernet Obj. číslo: Cena: 3 830,00 TS 86 36

37 Variomat Variomat VS 1 s jedným čerpadlom pre sústavy do 2 MW TIME Odplyňovanie Časť vykurovacej vody sa prepúšťa do základnej nádoby VG, tlakovo uvoľní a tým odplyní. Odplynenie je možné voliť v nasledujúcich režimoch: Trvalé odplyňovanie: nepretržité odplyňovanie po uvedení do prevádzky a po údržbárskych prácach, aby došlo k rýchlemu odstráneniu plynov, ktoré sú obsiahnuté v povrchovej vode, ktorou sa sústava plní. Impulzné odplyňovanie: aktivované automaticky po uplynutí cyklu trvalého odplyňovania, prepúšťací ventil sa na niekoľko sekúnd otvorí vždy pri behu čerpadla. Intervalové odplyňovanie: prebieha podľa dopredu nastaveného časového plánu. PIS Udržiavanie tlaku, kompenzácia objemovej rozťažnosti Čerpadlo a prepúšťací ventil sú ovládané tak, aby bol udržovaný tlak v hraniciach ± 0,2 baru. Objem, potrebný pre kompenzáciu teplotných zmien, je k nádobe privádzaný a odvádzaný dvoma oddelenými expanznými potrubiami. LIS Doplňovanie Objem uvoľnených plynov a prípadné straty média zo sústavy sú automaticky dopĺňané. Množstvo média v nádobe je merané záťažovou sondou v nohe základnej nádoby VG. Doplňovanie, v závislosti na množstve média v nádobe, je automaticky prerušené a je signalizovaná porucha v prípade, že sa v nastavenom časovom limite nepodarí doplniť sústavu na požadovaný tlak. Pokiaľ je na vetve doplňovania inštalovaný Reflex Fillset, je možné kontrolovať množstvo doplňovaného média. Pri zariadeniach Reflex Variomat 2 je možné vyhodnocovať údaje kontaktného vodomera (Reflex Fillset s kontaktným vodomerom). 37

38 Variomat čerpadlový expanzný automat čerpadlový expanzný automat s integrovaným doplňovaním a odplyňovaním pre vykurovacie a chladiace sústavy vždy zložený z riadiacej jednotky, prepojovacej sady a základnej nádoby VG väčší expanzný objem môže byť realizovaný buď z príslušne veľkej základnej nádoby VG, ako aj radom tvoreným zo základnej nádoby VG a jednej alebo viacerých prídavných nádob VF Variomat s riadiacou jednotkou VS 2-2/60 a základnou nádobou VG 500 Variomat riadiace jednotky VS schválené v zmysle Európskej smernice pre tlakové zariadenia 97/23/EG riadenie Control Basic štandardne pre Variomat s riadiacou jednotkou VS 1 riadenie Control Touch štandardne pre Variomat s riadiacou jednotkou VS 2 vrátane softštartu (pre VS 1 na vyžiadanie) dovolená prevádzková teplota vaku 70 C dovolená prevádzková teplota okolia 0 45 C hladina akustického tlaku cca. 55 db krytie IP 54 pripojenie doplňovania Rp ½ pripojenie čerpadla/-iel a prepúšťania Rp 1 sériové rozhranie RS 485 B T B trvalá signalizácia tlaku a hladiny na displeji Variomat VS 2-1/60 Variomat VS 2-2/95 Riadiace jednotky s jedným čerpadlom Typ Obj. číslo Cena p 0 bar Výška Šírka ĺbka Pripojenie nádoby motnosť kg VS , , x G 1 25,0 VS 2-1/ , , x G 1 33,0 VS 2-1/ , , x G 1 35,0 VS 2-1/ , , x G 1 37,0 VS 1-1/ , , x G 1 50,0 Riadiace jednotky s dvomi čerpadlami Typ Obj. číslo Cena p 0 bar Výška Šírka ĺbka Pripojenie nádoby motnosť kg VS 2-2/ , , x G 1 ¼ 54,0 VS 2-2/ , , x G 1 ¼ 58,0 VS 2-2/ , , x G 1 ¼ 72,0 VS 2-2/ , , x G 1 ¼ 76,0 VS 1-2/ , , x G 1 ¼ 80,0 38 p0 = minimálny prevádzkový tlak T
