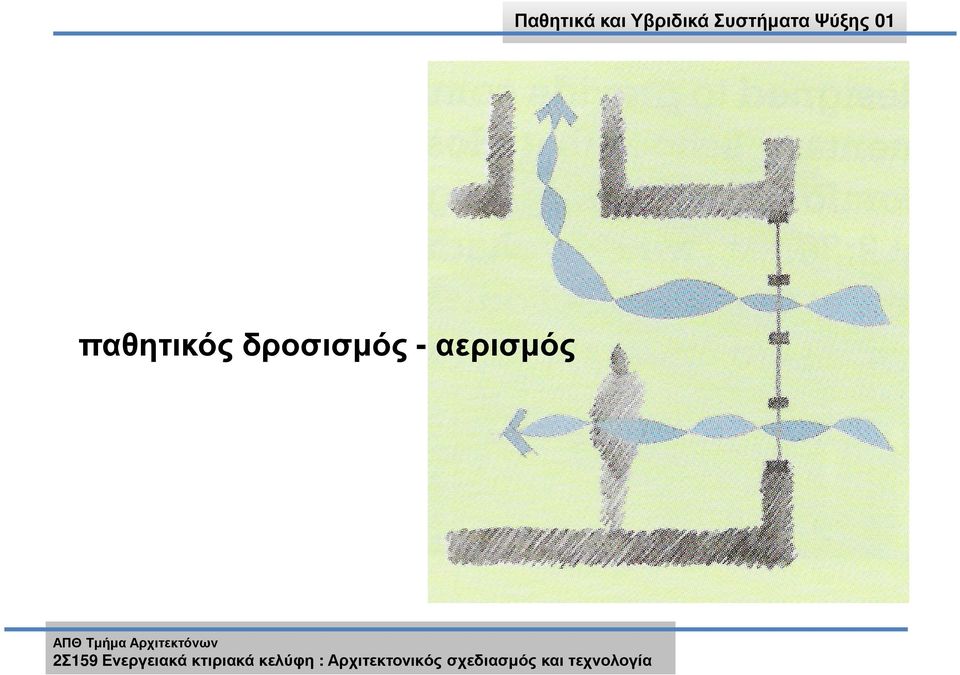

1 παθητικός δροσισµός - αερισµός

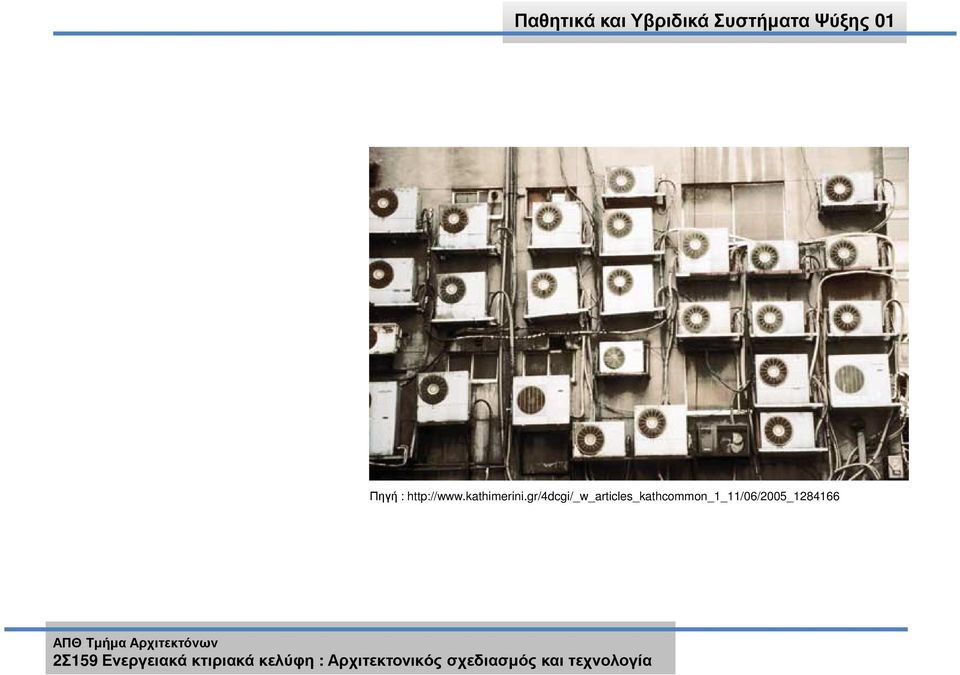

2 Πηγή :

3 Παθητικά και Υβριδικά Συστήµατα Ψύξης 01

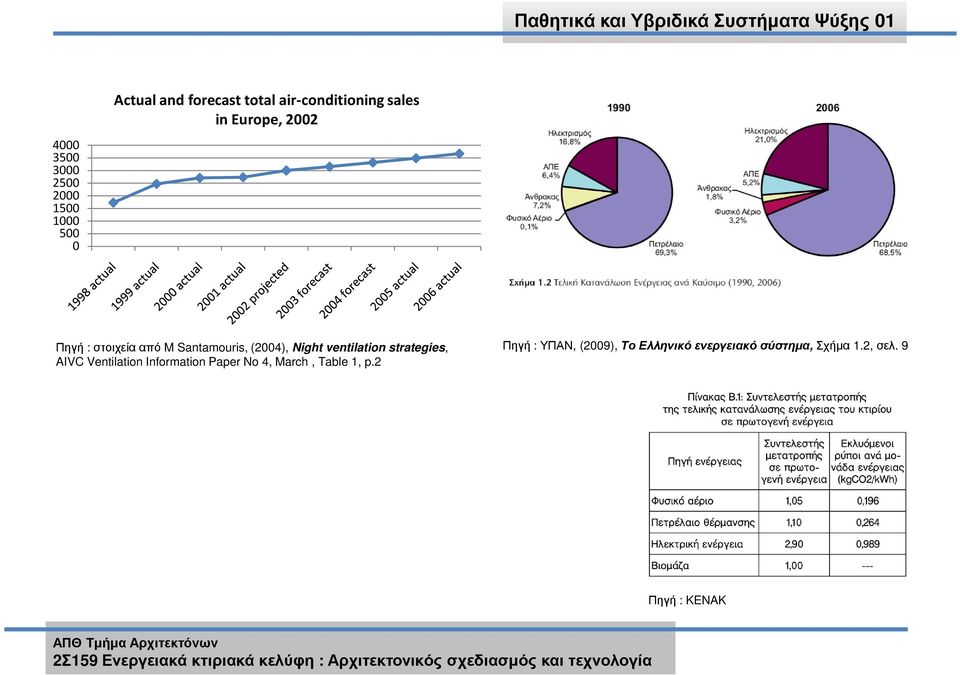

4 Actual and forecast total air-conditioning sales in Europe, 2002 Πηγή : στοιχεία από M Santamouris, (2004), Night ventilation strategies, AIVC Ventilation Information Paper No 4, March, Table 1, p.2 Πηγή : ΥΠΑΝ, (2009), Το Ελληνικό ενεργειακό σύστηµα, Σχήµα 1.2, σελ. 9 Πηγή : KENAK

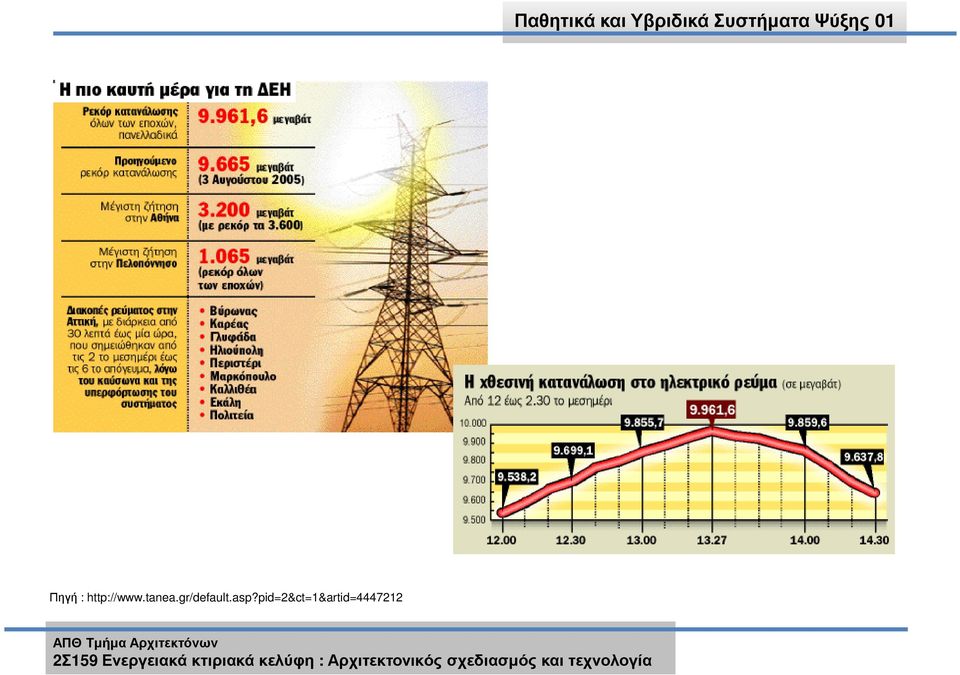

5 Πηγή :

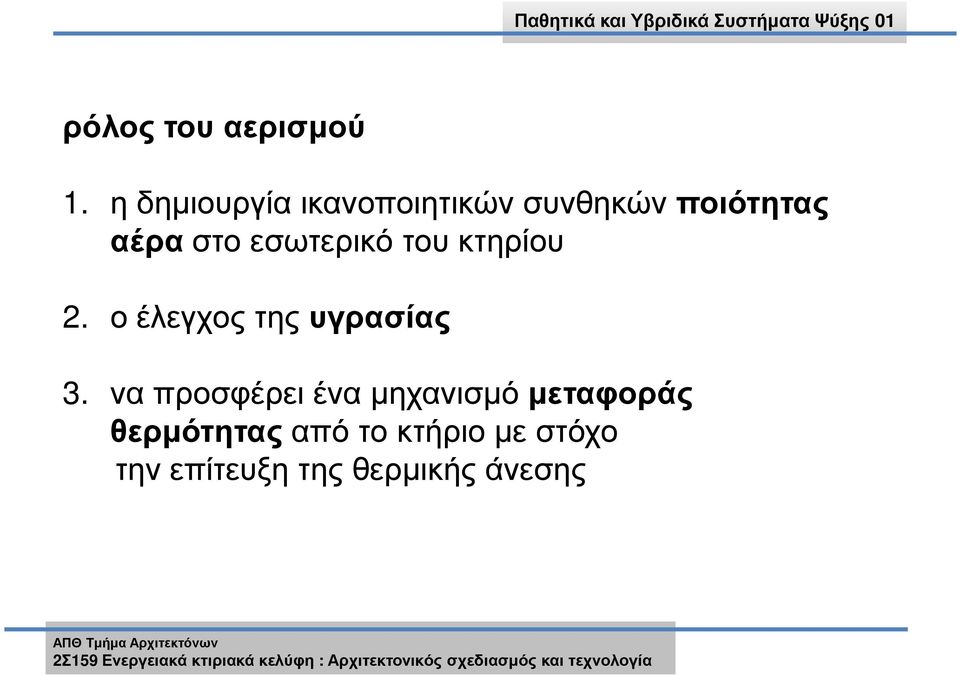

6 ρόλος του αερισµού 1. η δηµιουργία ικανοποιητικών συνθηκών ποιότητας αέρα στο εσωτερικό του κτηρίου 2. ο έλεγχος της υγρασίας 3. να προσφέρει ένα µηχανισµό µεταφοράς θερµότητας από το κτήριο µε στόχο την επίτευξη της θερµικής άνεσης

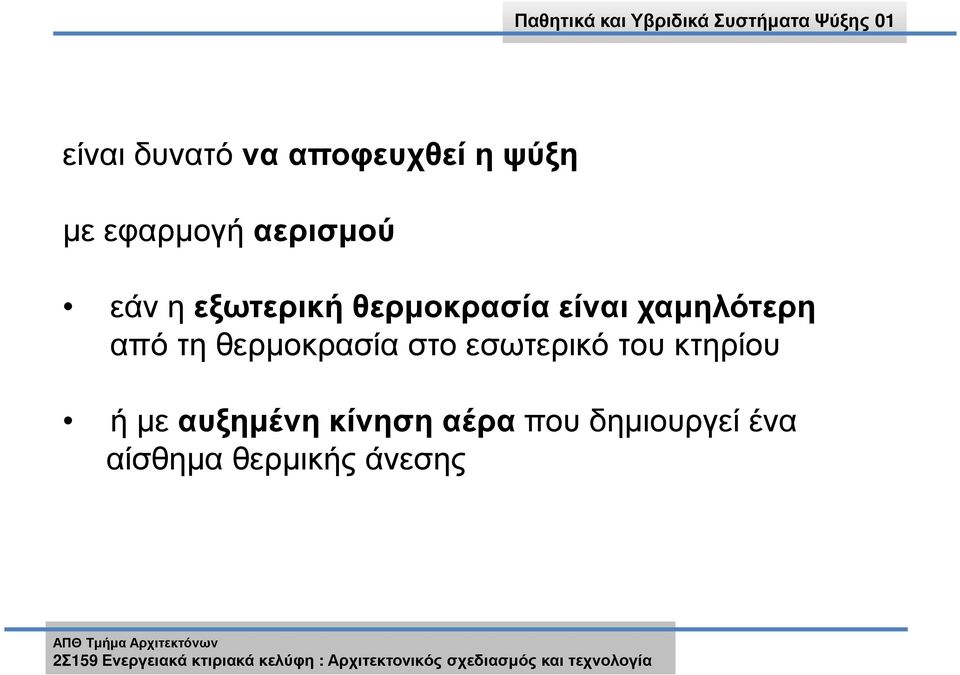

7 είναι δυνατό να αποφευχθεί η ψύξη µε εφαρµογή αερισµού εάν η εξωτερική θερµοκρασία είναι χαµηλότερη από τη θερµοκρασία στο εσωτερικό του κτηρίου ή µε αυξηµένη κίνηση αέρα που δηµιουργεί ένα αίσθηµα θερµικής άνεσης

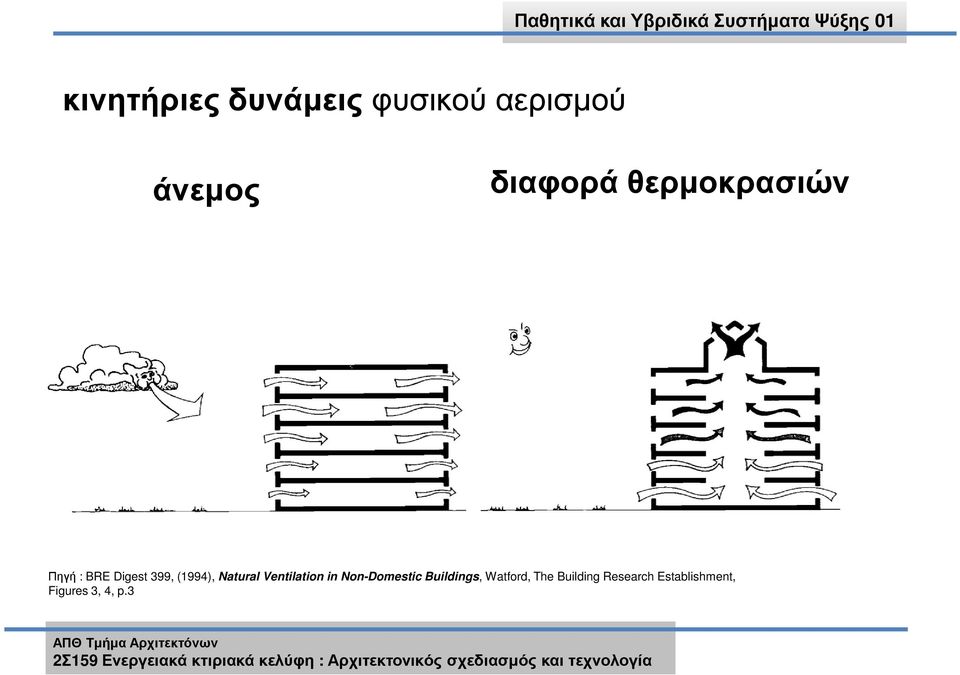

8 κινητήριες δυνάµεις φυσικού αερισµού άνεµος διαφορά θερµοκρασιών Πηγή : BRE Digest 399, (1994), Natural Ventilation in Non-Domestic Buildings, Watford, The Building Research Establishment, Figures 3, 4, p.3

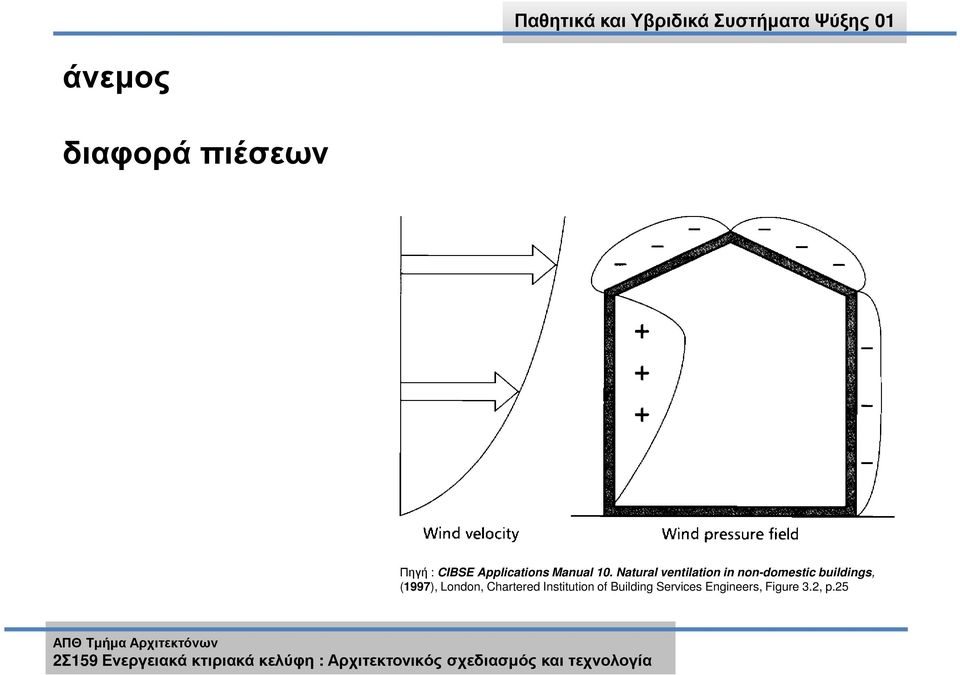

9 άνεµος διαφορά πιέσεων Πηγή : CIBSE Applications Manual 10. Natural ventilation in non-domestic buildings, (1997), London, Chartered Institution of Building Services Engineers, Figure 3.2, p.25

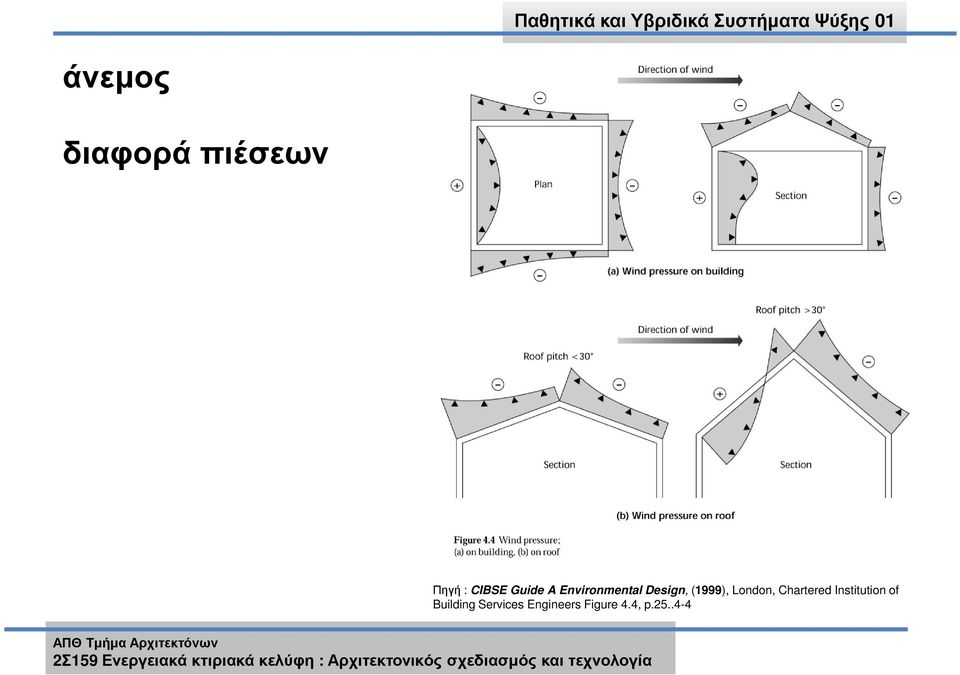

10 άνεµος διαφορά πιέσεων Πηγή : CIBSE Guide A Environmental Design, (1999), London, Chartered Institution of Building Services Engineers Figure 4.4, p

11 η πίεσητου ανέµου πάνω στην επιφάνεια ενός κτηρίου εξαρτάται από το περιβάλλον (αστικό ή στην ύπαιθρο) εµπόδια (άλλα κτήρια ή συστάδες δέντρων) την ταχύτητα και τη διεύθυνσητου ανέµου ως προς το κτήριο τη µορφήτου κτηρίου Πηγή : CIBSE Applications Manual 10. Natural ventilation in non-domestic buildings, (1997), London, Chartered Institution of Building Services Engineers, Figure 4.6, p.41 adapted from BRE Digest 399

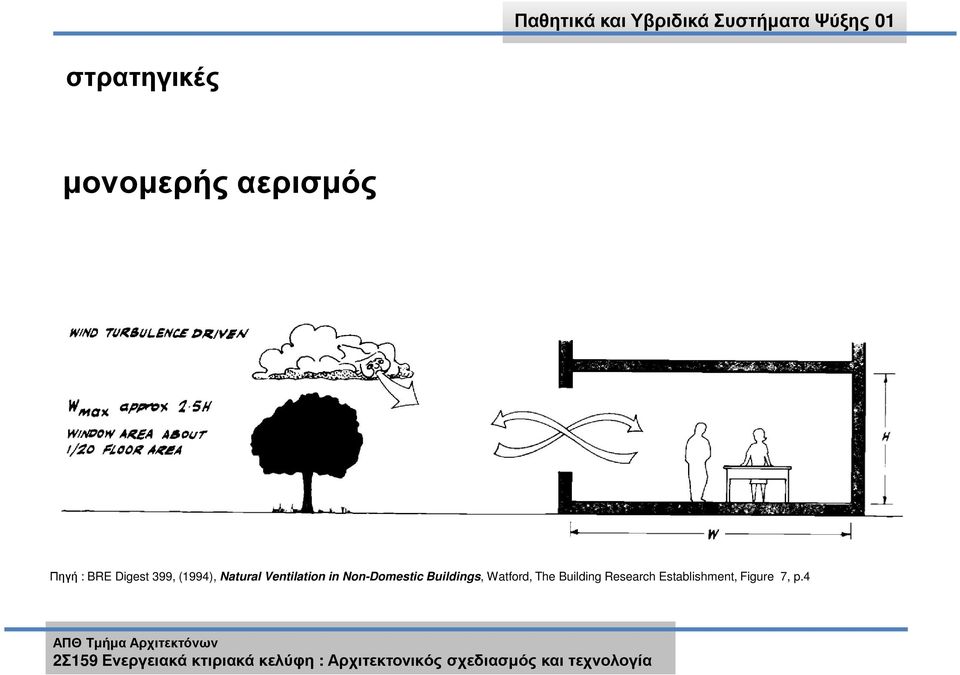

12 στρατηγικές µονοµερής αερισµός Πηγή : BRE Digest 399, (1994), Natural Ventilation in Non-Domestic Buildings, Watford, The Building Research Establishment, Figure 7, p.4

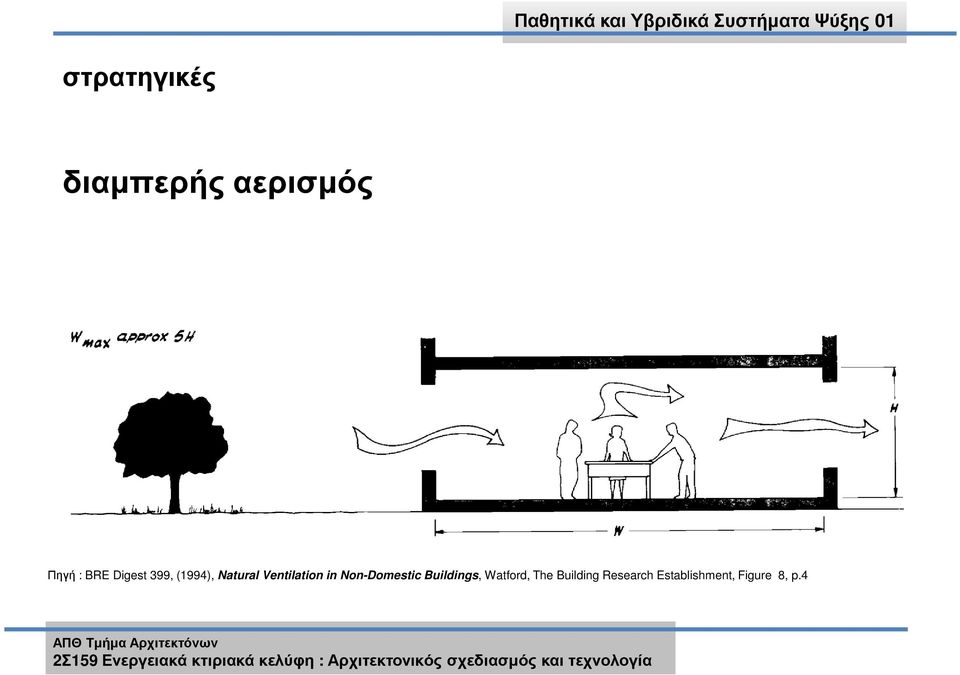

13 στρατηγικές διαµπερής αερισµός Πηγή : BRE Digest 399, (1994), Natural Ventilation in Non-Domestic Buildings, Watford, The Building Research Establishment, Figure 8, p.4

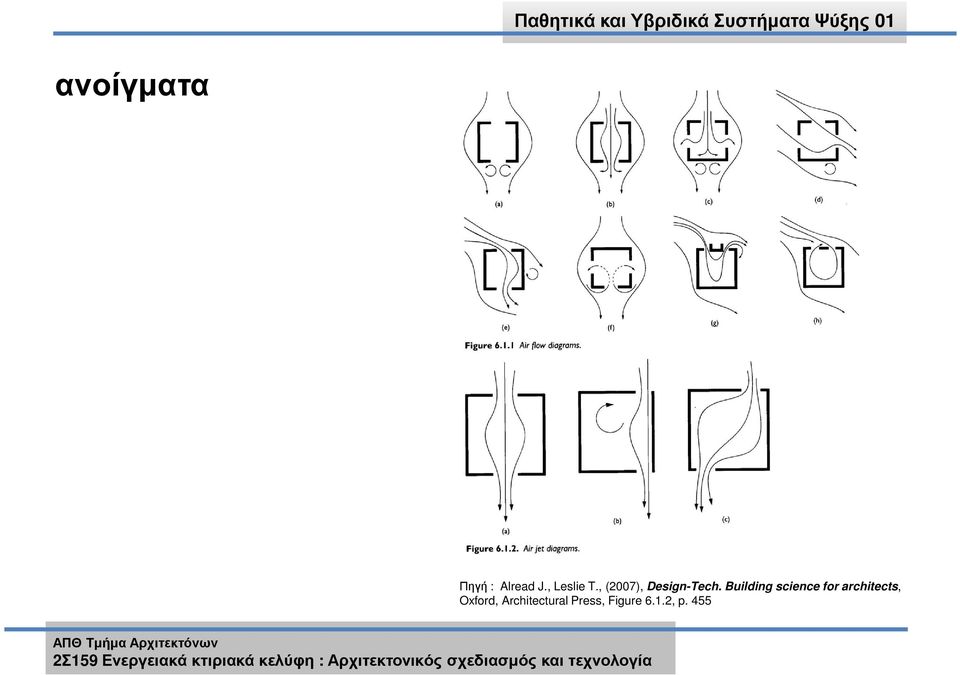

14 ανοίγµατα Πηγή : Alread J., Leslie T., (2007), Design-Tech. Building science for architects, Oxford, Architectural Press, Figure 6.1.2, p. 455

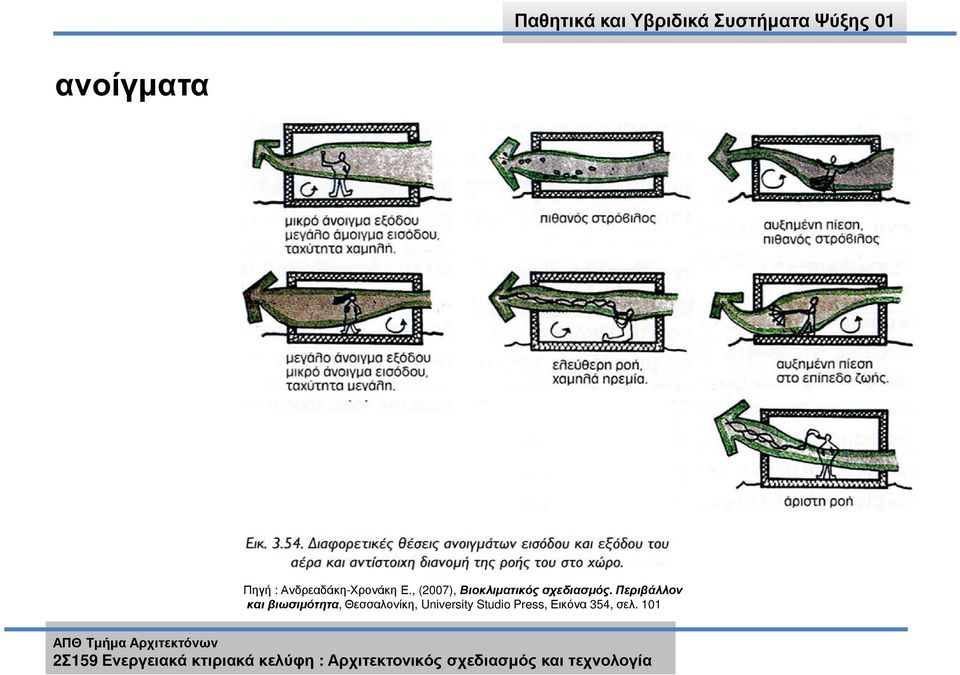

15 ανοίγµατα Πηγή : Ανδρεαδάκη-Χρονάκη Ε., (2007), Βιοκλιµατικός σχεδιασµός. Περιβάλλον και βιωσιµότητα, Θεσσαλονίκη, University Studio Press, Εικόνα 354, σελ. 101

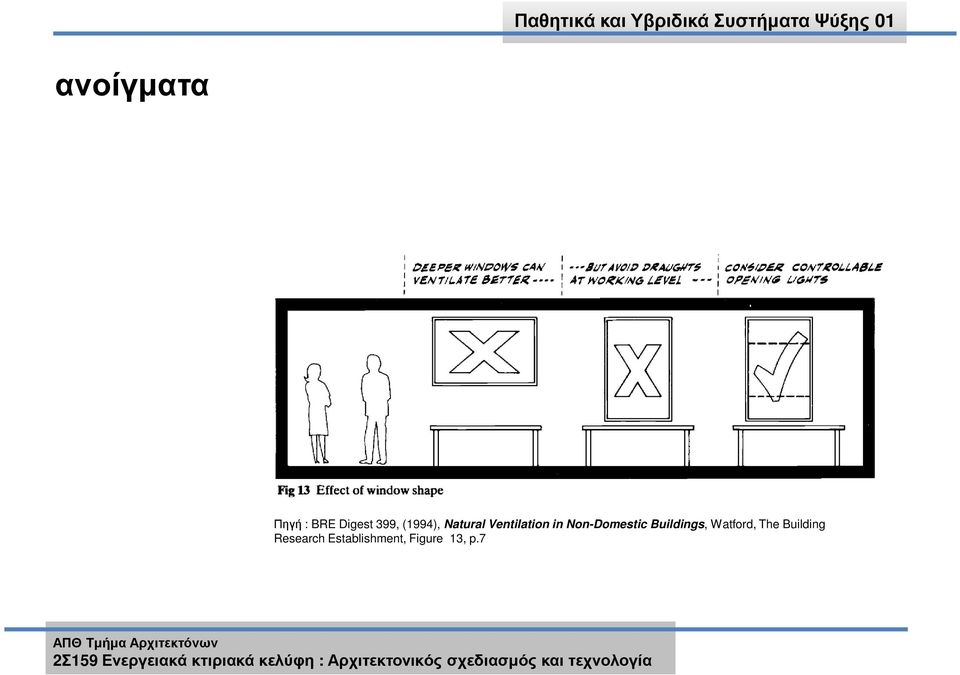

16 ανοίγµατα Πηγή : BRE Digest 399, (1994), Natural Ventilation in Non-Domestic Buildings, Watford, The Building Research Establishment, Figure 13, p.7

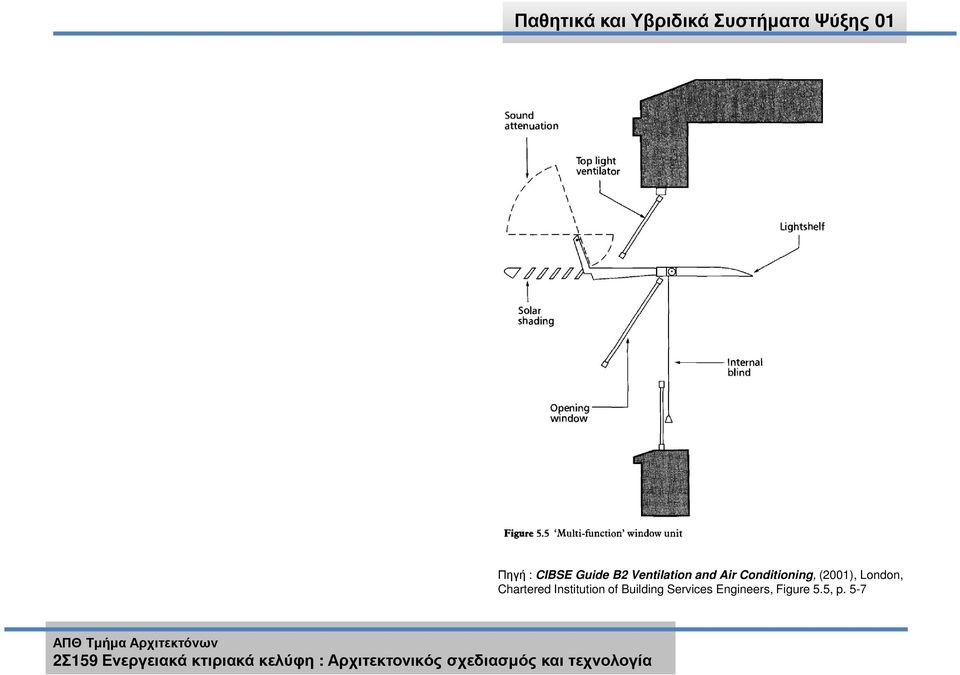

17 Πηγή : CIBSE Guide B2 Ventilation and Air Conditioning, (2001), London, Chartered Institution of Building Services Engineers, Figure 5.5, p. 5-7

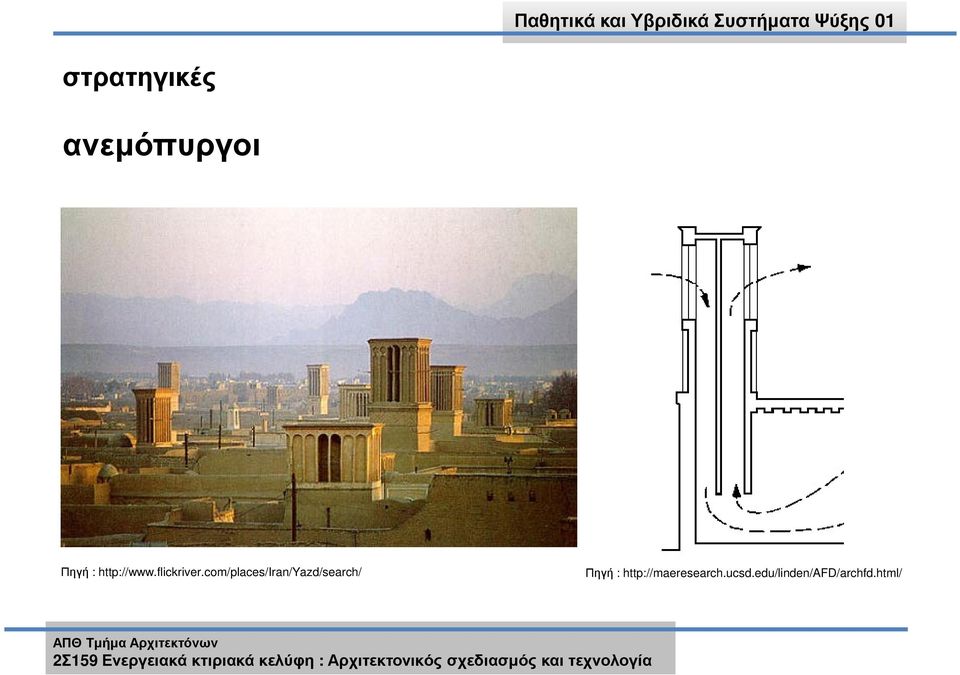

18 στρατηγικές ανεµόπυργοι Πηγή : Πηγή :

19 στρατηγικές ανεµόπυργοι The Carnegie Institute for Global Ecology / Stanford / 2004 Αρχιτέκτονας : Esherick, Homsey, Dodge, and Davis Πηγή :

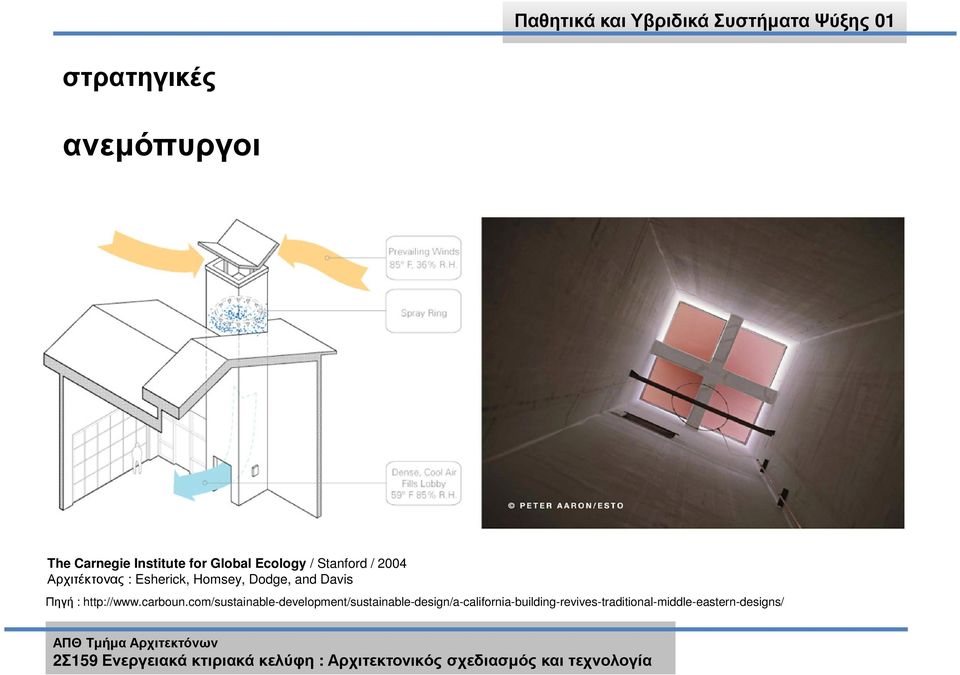

20 στρατηγικές ανεµόπυργοι The Carnegie Institute for Global Ecology / Stanford / 2004 Αρχιτέκτονας : Esherick, Homsey, Dodge, and Davis Πηγή :

21 στρατηγικές ανεµοπαγίδες Πηγή : Parker J., Teekaram A., (2005), Wind-driven natural ventilation systems. BG 2/2005, BSRIA, Figure 1, p.4

22 στρατηγικές ανεµοπαγίδες Πηγή : Monodraught Windcathers Parker J., Teekaram A., (2005), Wind-driven natural ventilation systems. BG 2/2005, BSRIA, p.39

23 στρατηγικές ανεµοπαγίδες Πηγή : Smith P., (2001), Architecture in a climate of change. A guide to sustainable design, Oxford, Architectural Press Figure 11.7, p.119 Πηγή : Parker J., Teekaram A., (2005), Wind-driven natural ventilation systems. BG 2/2005, BSRIA, Figure 3, p.6

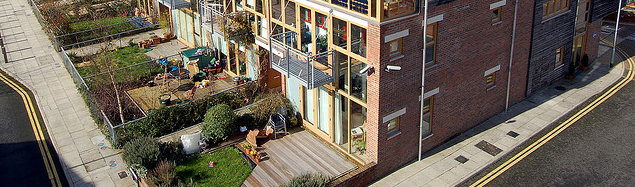

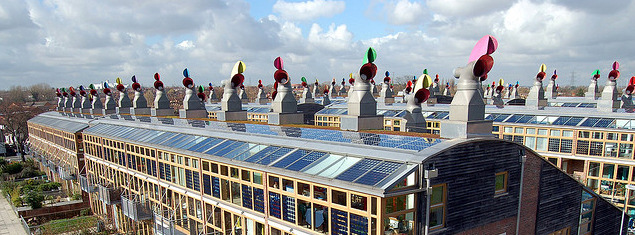

24 ανεµοπαγίδες -παραδείγµατα BedZED Beddington Zero Energy Development/ Beddington London / 2002 Αρχιτέκτονας : Bill Dunster architects ZEDfactory Πηγή : BioRegional, (2009), BedZED seven years on. The impact of the UK s best known eco-village and its residents, Photo 2, p.7

25 ανεµοπαγίδες -παραδείγµατα BedZED Beddington Zero Energy Development/ Beddington London / 2002 Αρχιτέκτονας : Bill Dunster architects ZEDfactory Πηγή : Hegger M., Fuchs M., Stark T., Zeumer M., (2008), Energy manual. Sustainable architecture, Edition DETAIL Birkhäuser Architecture, Basel, Boston, Munich, p.254

26 διαφορά θερµοκρασίας το φαινόµενο της καµινάδας Πηγή : CIBSE Applications Manual 10. Natural ventilation in non-domestic buildings, (1997), London, Chartered Institution of Building Services Engineers, Figure 3.3, p.26

27 στρατηγικές µονοµερής αερισµός Πηγή : BRE Digest 399, (1994), Natural Ventilation in Non-Domestic Buildings, Watford, The Building Research Establishment, Figure 7, p.4

28 στρατηγικές ηλιακή καµινάδα Πηγή : CIBSE Guide B2 Ventilation and Air Conditioning, (2001), London, Chartered Institution of Building Services Engineers, Figure 4.6, p. 4-9

29 στρατηγικές αίθριο δικέλυφη όψη Πηγή : CIBSE Guide B2 Ventilation and Air Conditioning, (2001), London, Chartered Institution of Building Services Engineers, Figure 4.6, p. 4-9

30 Παθητικά και Υβριδικά Συστήµατα Ψύξης 01 το φαινόµενο της καµινάδας- παραδείγµατα The Environmental Building for the Building Research Establishment/ Garston, Watford / 1996 Αρχιτέκτονας : Feilden Clegg Bradley Architects Πηγή :

31 το φαινόµενο της καµινάδας- παραδείγµατα Παθητικά και Υβριδικά Συστήµατα Ψύξης 01 τυπική ηµέρα καλοκαιριού - άνεµος ζεστή ηµέρα καλοκαιριού - άπνοια The Environmental Building for the Building Research Establishment/ Garston, Watford / 1996 Αρχιτέκτονας : Feilden Clegg Bradley Architects Πηγή : Wigginton M, Harri J., (2002), Intelligent skins, Butterworth-Heinemann, Oxford,p.80

32 νυχτερινός αερισµός θερµική µάζα Πηγή : BRE Digest 399, (1994), Natural Ventilation in Non- Domestic Buildings, Watford, The Building Research Establishment, Figure 12, p.6 Πηγή : Ανδρεαδάκη-Χρονάκη Ε., (2007), Βιοκλιµατικός σχεδιασµός. Περιβάλλον και βιωσιµότητα, Θεσσαλονίκη, University Studio Press, Εικόνα 3.20, σελ.80

33 νυχτερινός αερισµός θερµική µάζα Πηγή : The Environmental Building for the Building Research Establishment/ Garston, Watford / 1996 Αρχιτέκτονας : Feilden Clegg Bradley Architects Πηγή :

34 υβριδικά συστήµατα συνδυασµός παθητικών και µηχανικών συστηµάτων ζώνης σε κάποια τµήµατα δροσισµός µε παθητικό τρόπο και σε άλλα µε µηχανικό εποχής εγκατεστηµένα και τα δύο, λειτουργία ανάλογα µε την εποχή

35 υβριδικά συστήµατα - παραδείγµατα Παθητικά και Υβριδικά Συστήµατα Ψύξης 01 Inland Revenue Centre/ Nottingham/ 1994 Αρχιτέκτονας : Hopkins Architects Πηγή :

36 υβριδικά συστήµατα - παραδείγµατα Παθητικά και Υβριδικά Συστήµατα Ψύξης 01 Inland Revenue Centre/ Nottingham/ 1994 Αρχιτέκτονας : Hopkins Architects Πηγή :

37 υβριδικά συστήµατα - παραδείγµατα Παθητικά και Υβριδικά Συστήµατα Ψύξης 01 Inland Revenue Centre/ Nottingham/ 1994 Αρχιτέκτονας : Hopkins Architects Πηγή :

38 υβριδικά συστήµατα - παραδείγµατα Inland Revenue Centre/ Nottingham/ 1994 Αρχιτέκτονας : Hopkins Architects Πηγή : CIBSE Applications Manual 10. Natural ventilation in non-domestic buildings, (1997), London, Chartered Institution of Building Services Engineers, Figure 6.25, 6.27, p.84

39 υβριδικά συστήµατα - παραδείγµατα Παθητικά και Υβριδικά Συστήµατα Ψύξης 01 Inland Revenue Centre/ Nottingham/ 1994 Αρχιτέκτονας : Hopkins Architects Πηγή :

40 υβριδικά συστήµατα - παραδείγµατα Παθητικά και Υβριδικά Συστήµατα Ψύξης 01 The Queens Building De Montfort University/ Leicester/ 1993 Αρχιτέκτονας : Short Ford Associates Πηγή :

41 υβριδικά συστήµατα - παραδείγµατα Παθητικά και Υβριδικά Συστήµατα Ψύξης 01 The Queens Building De Montfort University/ Leicester/ 1993 Αρχιτέκτονας : Short Ford Associates Πηγή : Best Practice Programme: New Practice Case Study102. The Queen s Building, de Montfort University -feedback for designers and clients, (1997), Energy Efficiency Office, June, Figure 1, p.4

42 υβριδικά συστήµατα - παραδείγµατα Παθητικά και Υβριδικά Συστήµατα Ψύξης 01 The Queens Building De Montfort University/ Leicester/ 1993 Αρχιτέκτονας : Short Ford Associates Πηγή : Best Practice Programme: New Practice Case Study102. The Queen s Building, de Montfort University -feedback for designers and clients, (1997), Energy Efficiency Office, June, Figure 11, p.9

43 αυτοµατισµοί αισθητήρες θερµοκρασίας ταχύτητας ανέµου βροχής ποιότητας αέρα (CO 2 ) Πηγή : Parker J., Teekaram A., (2005), Wind-driven natural ventilation systems. BG 2/2005, BSRIA, Figures 10,11, p.19

44 ΠΡΟΣΟΧΗ!!!!!! πρώτο βήµα ελαχιστοποίηση της απαίτησης σε ψύξη µορφή κτηρίου και κατασκευή κελύφους (διαφανή και αδιαφανή στοιχεία) έλεγχος ηλιακών κερδών σκιασµός έλεγχος εσωτερικών κερδών περιβάλλων χώρος

45 Χρήσιµες πηγές γενικά κτήρια Berkeley Center for the Built Environment (CBE) / mixed mode case studies and project database Green Source / Green Building Project Search IDEA Interactive Database for Energy-efficient Architecture Solar Decathlon φυσικός αερισµός Revival Project / Publications υλικά Πηγή εικόνας slide 1: Kwok A., Gondzik W., (2007), The green studio handbook. Environmental strategies for schematic design, Oxford, Architectural Press, σελ. 137
