1 ΚΤΗΡΙΑ ΣΧΕΧΟΝ ΜΗΔΕΝΙΚΟΥ ΕΝΕΡΓΕΙΑΚΟΥ ΙΣΟΖΥΓΙΟΥ NET-ZERO ENERGY BUILDINGS [nzeb] ΠΑΡΑΜΕΤΡΟΙ ΑΡΧΙΤΕΚΤΟΝΙΚΟΥ ΣΧΕΔΙΑΣΜΟΥ

2 ΠΕΔΙΑ ΑΛΛΑΓΩΝ a. Αλλαγές στο νομοθετικό και κανονιστικό πεδίο, b. Αλλαγές στο επιστημονικό και τεχνολογικό πεδίο, c. Αλλαγές στο επιχειρησιακό και οικονομικό πεδίο.

3 Α Ν Α Γ Ν Ω Σ Ε Ι Σ Α Ρ Χ Ι Τ Ε Κ Τ Ο Ν Ι Κ Η Σ

4 «ΟΛ Ι Σ Τ Ι Κ Η Π Ρ ΟΣ Ε Γ Γ Ι Σ Η»

5 ΝΕΕΣ ΜΕΘΟΔΟΛΟΓΙΕΣ & ΕΡΓΑΛΕΙΑ a. ΣΧΕΔΙΑΣΜΟΣ - ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ b. ΠΡΟΣΟΜΟΙΩΣΗ c. ΑΞΙΟΛΟΓΗΣΗ d. ΑΠΟΤΙΜΗΣΗ e. ΠΑΡΑΚΟΛΟΥΘΗΣΗ - ΣΥΝΤΗΡΗΣΗ

6 ΝΕΑ ΕΠΟΧΗ 1 Τα κτήρια Σ.Μ.Ε.Κ. / Σ.Μ.Ε.Ι. (nzeb) & τα «ΥΠΕΡ-ΠΡΑΣΙΝΑ» κτήρια

7 2 Η τάση διασύνδεσης συστημάτων, μεθόδων & προγραμμάτων και η οργανική ενσωμάτωση των τεχνικών συστημάτων στα δομικά στοιχεία ενός κτηρίου.

8 3 Οι νέες τεχνολογίες διαχείρισης των πληροφοριών για το σχεδιασμό, την παραγωγή και τη λειτουργία των έργων, τα λεγόμενα BIMs Building Information Modeling.

9 4 Οι τρισδιάστατες εκτυπώσεις, οι οποίες στο ορατό μέλλον θα φέρουν επανάσταση στον τρόπο σχεδιασμού και δόμησης των κτηρίων.

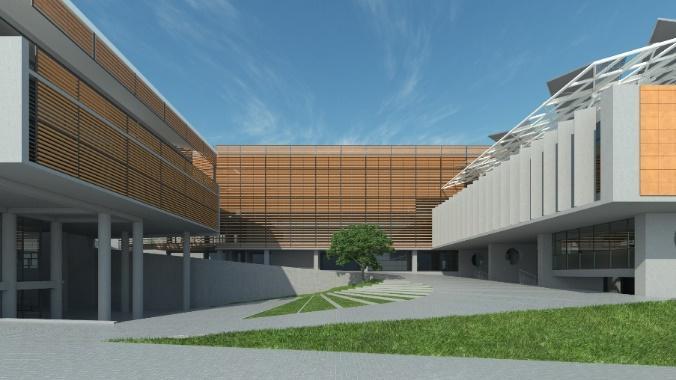

10 ΠΑΡΑΓΟΝΤΕΣ ΑΡΧΙΤΕΚΤΟΝΙΚΟΥ ΣΧΕΔΙΑΣΜΟΥ - ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΕΠΙΔΟΣΗ - ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ: ΕΝΕΡΓΕΙΑΚΗ ΚΛΑΣΗ > Α ΕΚΤΙΜΩΜΕΝΗ ΚΑΤΑΝΑΛΩΣΗ < 125 KWh/m2.ann ΑΠΕ > 25 % ΚΕΛΥΦΟΣ U αδιαφ = < 0,4 W/m2.K U διαφ = < 1,4 W/m2.K ΦΩΤΙΣΜΟΣ =< 10 W/m2 ΚΤΗΡΙΟ ΒΙΟΛΟΓΙΑΣ, ΛΕΥΚΩΣΙΑ, ΚΥΠΡΟΣ

11 ΚΑΙΝΟΤΟΜΙΕΣ ΤΟΥ ΑΡΧΙΤΕΚΤΟΝΙΚΟΥ ΣΧΕΔΙΑΣΜΟΥ ΒΙΟΚΛΙΜΑΤΙΚΗ ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΤΑΞΙΝΟΜΗΣΗ ΤΟΥ ΚΤΗΡΙΟΥ ΣΤΗΝ ΚΑΤΗΓΟΡΙΑ: ΣΧΕΔΟΝ ΜΗΔΕΝΙΚΗΣ ΕΝΕΡΓΕΙΑΚΗΣ ΚΑΤΑΝΑΛΩΣΗΣ Σ Τ Ρ Α Τ Η Γ Ι Κ Ε Σ του Ενεργειακού Σχεδιασμού: Α U ΔΣ = < 0,4 W/m2.Κ U W = 1,6 < 2,25 W/m2.Κ U M < 1,0 < 1,8 W/m2.Κ Σ Σ = 0,5 < 0,63 max Ε.Ι.Ηλ-Φ < 10 W/m2 Β Ενεργειακή Κλάση = Α Ε. Κ. Π. Ενέργειας = 104,5 <125 kwh/m2.ann Γ Α.Π.Ε. = 35,5 % > 25% της Ε. Κ. Π. Ενέργειας

12 ΚΑΙΝΟΤΟΜΙΕΣ ΤΟΥ ΑΡΧΙΤΕΚΤΟΝΙΚΟΥ ΣΧΕΔΙΑΣΜΟΥ ΥΙΟΘΕΤΗΣΗ & ΕΦΑΡΜΟΓΗ ΤΩΝ ΑΡΧΩΝ ΤΗΣ ΑΕΙΦΟΡΙΑΣ ΣΤΟΝ ΑΡΧΙΤΕΚΤΟΝΙΚΟ ΣΧΕΔΙΑΣΜΟ S U S T A I N A B I L I T Y & ECO-DESIGN ΥΨΗΛΗ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΕΠΙΔΟΣΗ ΣΕ ΟΛΗ ΤΗ ΔΙΑΡΚΕΙΑ ΤΟΥ ΚΥΚΛΟΥ ΖΩΗΣ ΤΟΥ ΚΤΗΡΙΟΥ ΕΛΑΧΙΣΤΟΠΟΙΗΣΗ ΤΩΝ ΠΑΡΑΓΟΜΕΝΩΝ ΡΥΠΩΝ ΜΕΙΩΣΗ ΤΩΝ ΠΡΩΤΟΓΕΝΩΝ ΕΝΕΡΓΕΙΑΚΩΝ ΚΑΤΑΝΑΛΩΣΕΩΝ ΑΝΤΙΣΤΑΘΜΙΣΗ ΤΗΣ ΚΑΤΑΝΑΛΩΣΗΣ ΜΕ ΚΑΘΑΡΗ ΕΝΕΡΓΕΙΑ ΕΞΑΣΦΑΛΙΣΗ «ΚΑΛΩΝ» ΣΥΝΘΗΚΩΝ ΔΙΑΒΙΩΣΗΣ (ΑΝΕΣΗΣ) στο εσωτερικό περιβάλλον του κτηρίου ΔΙΑΧΕΙΡΙΣΗ ΤΗΣ ΧΡΗΣΗΣ ΤΟΥ ΝΕΡΟΥ βάσει αυστηρών περιβαλλοντικών κριτηρίων ΒΕΛΤΙΩΣΗ ΜΙΚΡΟΚΛΙΜΑΤΟΣ ΣΤΟ ΕΞΩΤΕΡΙΚΟ ΠΕΡΙΒΑΛΛΟΝ ΤΟΥ ΚΤΗΡΙΟΥ (κατάλληλη φύτευση, ταρατσόκηποι, κρύα υλικά, σκίαση, κλπ) ΧΡΗΣΗ ΥΛΙΚΩΝ χαμηλής εκπεμπτικότητας σε VOCs, τοπικά παραγόμενων, κλπ.

13 nzeb ΚΤΗΡΙΑ ΣΧΕΔΟΝ ΜΗΔΕΝΙΚΟΥ ΕΝΕΡΓΕΙΑΚΟΥ ΙΣΟΖΥΓΙΟΥ ΟΡΙΣΜΟΙ - DEFINITIONS KΤΗΡΙΟ με πολύ υψηλή ενεργειακή απόδοση, προσδιοριζόμενη σύμφωνα με το άρθρο 3. Η σχεδόν μηδενική ή πολύ χαμηλή ποσότητα ενέργειας που απαιτείται για την κάλυψη των ενεργειακών αναγκών του κτιρίου, πρέπει να καλύπτεται σε πολύ μεγάλο βαθμό από ανανεώσιμες πηγές ενέργειας, περιλαμβανομένης της ενέργειας που παράγεται επιτόπου ή πλησίον του κτιρίου. A building that has a very high energy performance. The nearly zero or very low amount of energy required should be covered to a very significant extent by energy from renewable sources, including energy from renewable sources produced on-site or nearby

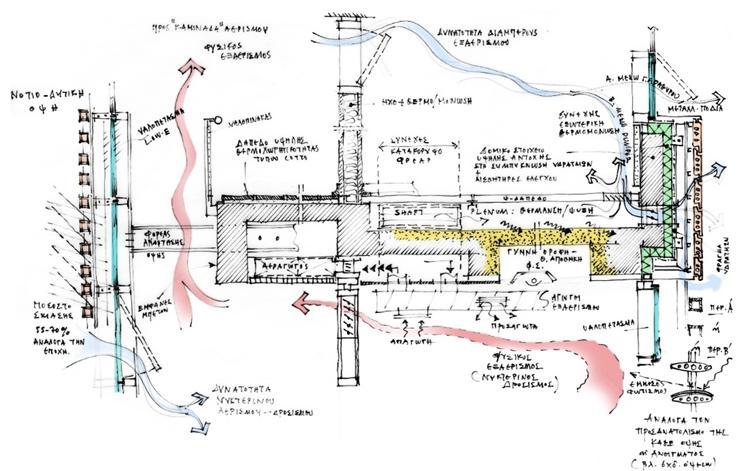

14 ΑΡΧΙΤΕΚΤΟΝΙΚΟΣ ΣΧΕΔΙΑΣΜΟΣ ΕΝΣΩΜΑΤΩΣΗ ΠΑΘΗΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ

15 Κατοικίες Τριτογενής τομέας (κτήρια εκτός κατοικιών) Μέσος Συντελεστής Θερμοπερατότητας Κελύφους U m (W/m 2.K) ΚΑΤΗΓΟΡΙΑ ΚΤΗΡΙΟΥ ΕΛΛΗΝΙΚΟΣ Κ.Εν.Α.Κ. ΖΩΝΗ Α ΚΥΠΡΙΑΚΟΣ ΚΑΝΟΝΙΣΜΟΣ ΚΔΠ432-4/12/2013 ΚΥΠΡΙΑΚΟΣ ΚΑΝΟΝΙΣΜΟΣ ΝΖΕΒ ΚΔΠ366-1/8/2014 ΕΦΑΡΜΟΓΗ ΣΤΟ ΚΤΗΡΙΟ (max) < 1.00 ΔΟΜΙΚΟ ΣΤΟΙΧΕΙΟ Εξωτερικά δώματα, στέγες κλπ. σε επαφή με τον εξωτερικό αέρα (οροφές). Δάπεδα σε επαφή με τον εξωτερικό αέρα (πυλωτές) U Δομικών Στοιχείων (W/m 2.K) ASHRAE ZONE 3 ΕΛΛΗΝΙΚΟΣ Κ.Εν.Α.Κ. ΖΩΝΗ Α ΚΥΠΡΙΑΚΟΣ ΚΑΝΟΝΙΣΜΟΣ ΚΔΠ432-4/12/2013 ΚΥΠΡΙΑΚΟΣ ΚΑΝΟΝΙΣΜΟΣ ΝΖΕΒ ΚΔΠ366-1/8/2014 ΕΦΑΡΜΟΓΗ ΣΤΟ ΚΤΗΡΙΟ (max) Εξωτερικοί τοίχοι σε επαφή με τον εξωτερικό αέρα Δάπεδα σε επαφή με ΜΘΧ. * Δάπεδα σε επαφή με ΦΕ. # Τοίχοι σε επαφή με ΦΕ ή με ΜΘΧ. $ Κουφώματα Γυάλινες προσόψεις ΧΩΡΙΣ ΧΩΡΙΣ ΑΠΑΙΤΗΣΗ ΑΠΑΙΤΗΣΗ 1.60 * : Στο Κ.Α. όπως στο Π.Κ. # : Στο Κ.Α. 1,6

16 ΑΡΧΙΤΕΚΤΟΝΙΚΟΣ ΣΧΕΔΙΑΣΜΟΣ ΥΨΗΛΗ ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ

17 ΑΡΧΙΤΕΚΤΟΝΙΚΟΣ ΣΧΕΔΙΑΣΜΟΣ ΥΨΗΛΗ ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΑΓ. ΓΕΡΜΑΝΟΣ, ΦΛΩΡΙΝΑ ΔΡΑΠΑΝΙΑΣ, ΚΙΣΣΑΜΟΣ

18 ΑΡΧΙΤΕΚΤΟΝΙΚΟΣ ΣΧΕΔΙΑΣΜΟΣ ΥΨΗΛΗ ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ

19 ΑΡΧΙΤΕΚΤΟΝΙΚΟΣ ΣΧΕΔΙΑΣΜΟΣ ΥΨΗΛΗ ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ

20

21 ΑΡΧΙΤΕΚΤΟΝΙΚΟΣ ΣΧΕΔΙΑΣΜΟΣ ΕΝΣΩΜΑΤΩΣΗ ΣΥΣΤΗΜΑΤΩΝ

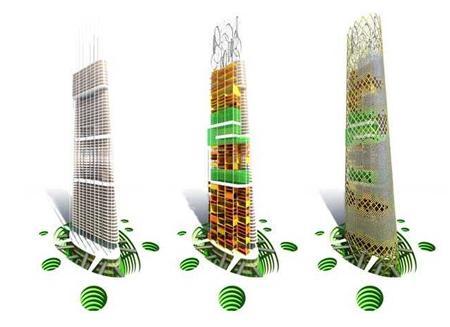

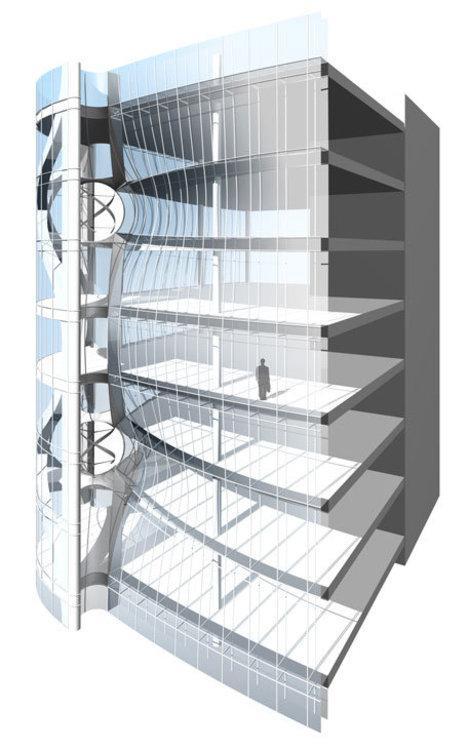

22 Ανάλυση γεωμετρίας κτίσματος / Τεχνικά συστήματα / Αξιοποίηση ανανεώσιμων πηγών ενέργειας Pearl River Tower in Guangzhou, China ΠΑΡΑΔΕΙΓΜΑΤΑ ΣΧΕΔΙΑΣΜΟΥ

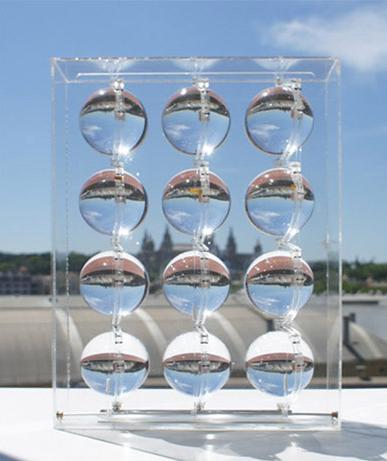

23 συλλογή ηλιακής ενέργειας συλλογή ενέργειας από το φως του φεγγαριού 35% μεγαλύτερη απόδοση από παραδοσιακά φωτοβολταϊκά υλικό: γυαλί Rawlemon s Spherical Solar Energy ΝΕΑ ΕΡΕΥΝΑ ΥΛΙΚΩΝ

24 ΑΡΧΙΤΕΚΤΟΝΙΚΟΣ ΣΧΕΔΙΑΣΜΟΣ ΕΝΣΩΜΑΤΩΣΗ Φ/Β ΣΥΣΤΗΜΑΤΩΝ

25

26 45 70

27

28 G- Econ project 2010

29

30

31 The ISS is arguably the most expensive single item ever constructed. [265] As of 2010 the cost is estimated to be $150 billion. Mass approximately 450,000 kg (990,000 lb) Length 72.8 m (239 ft) Width m (356 ft) Height c. 20 m (c. 66 ft)

32 τ έ λ ο ς
