1 Λ. Πεντέλης 5α ΒΡΙΛΗΣΣΙΑ Τηλ: Φαξ: Extracting Drawing data Το αποτελεί το απλούστερο και πληρέστερο εργαλείο μετρήσεων από σχέδια τεχνικών έργων. Παρέχει τη δυνατότητα μέτρησης τόσο σε διανυσματικά αρχεία - CAD τύπου dwg, dxf, dgn, emf, wmf, όσο και σε αρχεία εικόνων «σκαναρισμένα» σχέδια τύπου bmp, gif, jpg, tif, ico, png. Το δίνει τη δυνατότητα ταχύτατης και ακριβούς μέτρησης μήκους, επιφανειών, όγκων και τεμαχίων με πολλούς εναλλακτικούς τρόπους (στην επιφάνεια του σχεδίου, κάθετα στο σχέδιο, ορίζοντας ενιαίες ή μεταβαλλόμενες παραμέτρους μέτρησης κλπ). Με το απλοποιείται η σύνθετη διαδικασία της κοστολόγησης των τεχνικών έργων και ελαχιστοποιούνται οι πιθανότητες λάθους, καθώς τα αποτελέσματα των μετρήσεων καταχωρούνται αυτόματα στις εργασίες του προϋπολογισμού. Τα αποτελέσματα αυτά εξάγονται είτε σε πίνακες τύπου Excel ή στους ειδικούς πίνακες της ALCONSOFT για περαιτέρω επεξεργασία. Σε περίπτωση που το συνδυάζεται με το ConstrAXION, τη σουίτα προγραμμάτων διαχείρισης έργων της ALCONSOFT, τα στοιχεία των μετρήσεων εντάσσονται άμεσα στον προϋπολογισμό, σε συνοπτικές επιμετρήσεις, ΠΠΑΕ, πιστοποιήσεις κλπ. Το αποτελεί απαραίτητο βοήθημα για: κατασκευαστές, εργολάβους, μελετητικά γραφεία, τεχνικές εταιρίες που αναλαμβάνουν δημόσια ή ιδιωτικά έργα, μελετητές, κοστολόγους, προμετρητές καθώς και τεχνικές υπηρεσίες δημοσίου, ΝΠΔΔ, ΟΤΑ, ΝΠΙΔ. Οφέλη Με το πρόγραμμα επιτυγχάνεται: Άριστη μεθόδευση της διαδικασίας προμετρήσεων ή επιμετρήσεων από τεχνικά σχέδια μέσω πολλών εναλλακτικών τρόπων μέτρησης. Μεγάλη ακρίβεια με τη χρήση των ενσωματωμένων εργαλείων ζουμ, μεγεθυντικού φακού, έλξης στα αντικείμενα κλπ. Καταχώριση των μετρήσεων κάθε σχεδίου σε ξεχωριστά layers, ώστε να είναι σαφείς και εμφανείς και να μη λησμονούνται ή επαναλαμβάνονται στοιχεία που έχουν ήδη συμπεριληφθεί. Συγκέντρωση όλων των επιμετρητικών δεδομένων του έργου. Με τον τρόπο αυτό τα διάφορα αρχεία σχεδίων, επιμετρήσεων, τα φωτοαντίγραφα των κατόψεων, όψεων κλπ. αντικαθίστανται από ένα «ηλεκτρονικό» αρχείο εύχρηστο και άμεσα προσπελάσιμο.

2 Σημαντική εξοικονόμηση πόρων, αφ ενός μεν λόγω της μείωσης του χρόνου που απαιτείται για την όλη διαδικασία αφ ετέρου δε, διότι αποφεύγεται η εκτύπωση ή αναπαραγωγή πλήθους σχεδίων που χρησιμοποιούνται συνήθως κατά τη φάση της προμέτρησης. Καταχώριση των αποτελεσμάτων των μετρήσεων σε μία ή περισσότερες εργασίες του προϋπολογισμού του έργου με άμεση εποπτεία των ποσοτήτων κάθε εργασίας συνολικά και ανά σχέδιο. Ο εντοπισμός μιας μέτρησης πάνω στο σχέδιο, η επιλογή και η επεξεργασία της, γίνεται άμεσα με διπλό κλικ στην περιγραφή της, στο δένδρο του προϋπολογισμού. Ελαχιστοποίηση του χρόνου που απαιτείται για τον έλεγχο των επιμετρήσεων. Τα αποτελέσματα των μετρήσεων συνοδεύονται από όλα τα στοιχεία τους, όπως την ανάλυση τους, διάφορα σχόλια, τα σχέδια από τα οποία προέρχονται κλπ. Γενικά χαρακτηριστικά Περιβάλλον επικοινωνίας με τον χρήστη-διευκολύνσεις στον χειρισμό Το διαθέτει ένα ευέλικτο και εξαιρετικά φιλικό περιβάλλον επικοινωνίας με τους χρήστες (user interface), που βασίζεται στα πλέον σύγχρονα πρότυπα. Η διαδικασία μέτρησης μπορεί να γίνει εύκολα κατανοητή, ακόμα και από μη ειδικευμένο προσωπικό, γεγονός που ευνοεί την ταχεία εκμάθηση του και τη δυνατότητα ευρείας χρήσης του. Μεταξύ των άλλων: Τα κουμπιά στις γραμμές εργαλείων έχουν μικρό μέγεθος προκειμένου να εξασφαλίζεται ο μεγαλύτερος δυνατός χώρος για το σχέδιο. Οργάνωση της πληροφορίας σε tabs με σελιδοδείκτες. Η χρήση κάθε κουμπιού εμφανίζεται ως σχόλιο (hint) κάθε φορά που ο δείκτης του ποντικιού παραμένει πάνω του. Με τον τρόπο αυτό, αφ ενός μειώνεται σημαντικά ο απαιτούμενος χρόνος εκμάθησης του προγράμματος (ιδιαίτερα στην αρχή) και η εξοικείωση με το περιβάλλον εργασίας, αφ ετέρου δε δεν απαιτείται εξειδικευμένο προσωπικό για τον χειρισμό του. Υπάρχει επικοινωνία με το excel και δυνατότητα εισαγωγής στοιχείων στον προϋπολογισμό, επομένως εξοικονομείται χρόνος σε όλα τα στάδια χρήσης του προγράμματος. Τα εργαλεία έλξης και ζουμ καθώς και ο τρόπος επιλογής (select), μετακίνησης (move) και εκτύπωσης των σχεδίων, είναι όμοια με εκείνα των σχεδιαστικών προγραμμάτων (πχ. AUTOCAD). Ορισμένα κουμπιά έχουν και συντομεύσεις πληκτρολογίου (shortcuts) για άμεση προσπέλαση. Φίλτρα-Ταξινόμηση-Ομαδοποίηση Πολλαπλές δυνατότητες προσαρμογής της εμφάνισης μιας λίστας με δεξί κλικ πάνω στην γραμμή επικεφαλίδων και αντίστοιχη επιλογή από το μενού που εμφανίζεται. ALCONSOFT ΑΕ 2 από 29

3 Δυνατότητα επιλογής «Αύξουσα / Φθίνουσα ταξινόμηση» με κλικ στην αντίστοιχη επικεφαλίδα της λίστας. Δυνατότητα επιλογής «Ομαδοποίηση Κατά Αυτή τη Στήλη», οπότε η εκάστοτε λίστα ομαδοποιείται με βάση την αντίστοιχη στήλη. Δυνατότητα επιλογής «Εμφάνισης/Απόκρυψης στηλών». Δυνατότητα χρήσης «Επιλογέα στηλών», οπότε και γίνεται η επιλογή των στηλών που θα εμφανίζονται ή όχι. Δυνατότητα επιλογής «Βέλτιστου πλάτους εμφάνισης», ώστε το πλάτος κάθε στήλης να ρυθμίζεται αυτόματα κατά τον καλύτερο δυνατό τρόπο με βάση το περιεχόμενο των αντίστοιχων κελιών. Δυνατότητα εφαρμογής «Προσαρμοσμένου φίλτρου» και επεξεργασίας του με τη χρήση του «Επεξεργαστή φίλτρου» στο περιεχόμενο των πινάκων με κριτήρια προσθετικά ή διαζευκτικά. Δυνατότητα χρήσης κριτηρίων προκαθορισμένων τύπων όπως «είναι μεγαλύτερο από», «είναι μεγαλύτερο ή ίσο με» κλπ. ALCONSOFT ΑΕ 3 από 29

4 Δυνατότητα προσωρινής ενεργοποίησης και απενεργοποίησης των εφαρμοζόμενων φίλτρων. Δυνατότητα προσωρινής αποθήκευσης και εμφάνισης των εφαρμοζόμενων φίλτρων (σύνθετων ή μη) μέχρι την έξοδο από την εφαρμογή. ALCONSOFT ΑΕ 4 από 29

5 Δυνατότητα εμφάνισης «Πλαισίου αναζήτησης» ώστε να εντοπίζεται και να επισημαίνεται αυτόματα η περιγραφή που πληκτρολογείται στο περιεχόμενο του πίνακα. Δυνατότητα εμφάνισης «Γραμμής αυτόματου φίλτρου» ώστε να φιλτράρεται ανά στήλη το περιεχόμενο του πίνακα με βάση τα κριτήρια που πληκτρολογούνται. Εργασίες-Προϋπολογισμός Ο προϋπολογισμός έχει δενδροειδή μορφή. Τόσο τα κεφάλαια όσο και οι εργασίες εμφανίζονται στο ίδιο «δένδρο» για καλύτερη εποπτεία. ALCONSOFT ΑΕ 5 από 29

6 Δυνατότητα ανάπτυξης και σύμπτυξης των κλάδων στα κεφάλαια, τις ομάδες κλπ. Δυνατότητα μετακίνησης των κεφαλαίων, ομάδων κλπ. σε άλλη θέση είτε στο ίδιο επίπεδο είτε σε ανώτερο ή κατώτερο επίπεδο ιεράρχησης. Απεριόριστο «βάθος» ανάλυσης του προϋπολογισμού (αριθμός επιπέδων) όπως κεφάλαια, κατηγορίες, ομάδες, υποομάδες κλπ. Απεριόριστος αριθμός κεφαλαίων, ομάδων και εργασιών. Ταχύτατη καταχώριση του προϋπολογισμού του έργου. Ύπαρξη ειδικών συντομεύσεων πληκτρολογίου για την κατευθείαν επιλογή από το μενού. Δυνατότητα εισαγωγής του προϋπολογισμού από αρχείο Excel, με πολύ απλή γραμμογράφηση. Επιτρέπεται η μετακίνηση των διαφόρων στηλών με απλό σύρσιμο και απόθεση (drag and drop) με τη χρήση του ποντικιού. Οι μετρήσεις εμφανίζονται ακριβώς κάτω από τις εργασίες στις οποίες ανήκουν. Σε κάθε γραμμή μέτρησης φαίνεται το σχέδιο από όπου έχει προκύψει, η ποσότητα, η ALCONSOFT ΑΕ 6 από 29

7 αριθμητική ανάλυση του αποτελέσματος, η κατηγορία που ανήκει, τυχόν σημειώσεις κλπ. Κάθε φορά που επιλέγεται μία μέτρηση με διπλό κλικ, το αντίστοιχο σχέδιο ανοίγει αυτόματα και από τα layers όλων των μετρήσεων φαίνονται ενεργοποιημένα μόνο εκείνα που αφορούν την εργασία στην οποία ανήκει η μέτρηση αυτή. Συνεπώς, υπάρχει δυναμική σύνδεση των ποσοτήτων του προϋπολογισμού με τις αντίστοιχες μετρήσεις πάνω στα σχέδια. ALCONSOFT ΑΕ 7 από 29

8 Όταν το «τρέχει» μέσα από το ConstrAXION χρησιμοποιεί τον εκεί καταχωρημένο προϋπολογισμό και τα εξαγόμενα από τις μετρήσεις στοιχεία μπορούν να αποσταλούν -κατ ευθείαν ή μέσω επιμετρητικών πινάκων- στην Προμέτρηση, τις αναλυτικές επιμετρήσεις, τα ΠΠΑΕ, τους λογαριασμούς κλπ. Σχέδια-Μετρήσεις Υπάρχει η δυνατότητα μέτρησης τόσο πάνω σε σχέδια τύπου εικόνας (bmp, gif, jpg, tif, ico, png), όσο και σε διανυσματικά αρχεία (dwg, dxf, dgn, emf, wmf). ALCONSOFT ΑΕ 8 από 29

9 Δεν απαιτείται να είναι εγκατεστημένο στον Η/Υ όπου τρέχει το σχεδιαστικό πρόγραμμα όπως πχ. το AutoCAD. κάποιο Βιβλιοθήκη Η βιβλιοθήκη περιέχει γενικά δεδομένα και στοιχεία που μπορούν να χρησιμοποιηθούν σε οποιοδήποτε έργο. Παράμετροι μετρήσεων Δυνατότητα ορισμού γενικών παραμέτρων μετρήσεων, οι οποίες μπορούν να χρησιμοποιηθούν μέσα στις παραστάσεις που υπεισέρχονται στον υπολογισμό των μετρήσεων και αφορούν σε όλα τα έργα, πχ. το ύψος ορόφου. Πρόκειται για σταθερές που είναι εκ των προτέρων γνωστό ότι θα εμφανισθούν πολλές φορές στις μετρήσεις και μπορεί να χρειασθεί να αλλάξουν. Οι προεπιλεγμένες τιμές τους μπορεί να αλλάζουν από έργο σε έργο. Ειδικές μετρήσεις Δυνατότητα δημιουργίας προσαρμοσμένων τύπων μετρήσεων, που καθορίζονται ελεύθερα από τον χρήστη και του επιτρέπουν να καλύψει ειδικές περιπτώσεις, που δεν αντιμετωπίζονται από τους τέσσερις βασικούς τύπους μετρήσεων. Ορίζοντας κατάλληλες παραμέτρους και τύπους υπολογισμού είναι εφικτή η σύνδεση των μετρήσεων με περισσότερες από μία εργασίες του προϋπολογισμού πχ. - από τη μέτρηση της επιφάνειας του δαπέδου ενός δωματίου να προκύπτουν και το μήκος του περιμετρικού αρμοκάλυπτρου καθώς και το εμβαδόν της τοιχοποιίας, - από τη μέτρηση του μήκους ενός αεραγωγού να προκύπτει και η μόνωση που τυχόν υπάρχει καθώς και το συνολικό βάρος της λαμαρίνας, - από τη μέτρηση του όγκου σκυροδέματος δοκών να προκύπτει και η επιφάνεια του επιχρίσματος, ALCONSOFT ΑΕ 9 από 29

10 - από τον υπολογισμό του μήκους των οπλισμών μιας πλάκας να προκύπτει και το συνολικό τους βάρος κλπ. Είδη και τρόπος μέτρησης Μέτρηση Μήκους: Ευθυγράμμων τμημάτων ενιαίων (polyline) ή μεμονωμένων, καμπύλων γραμμών με επισήμανση επί του σχεδίου ή με επιλογή αντικειμένων (αυτόνομων «οντοτήτων» CAD). ALCONSOFT ΑΕ 10 από 29

11 Μέτρηση Επιφανειών: Πάνω στην επιφάνεια του σχεδίου ή Κάθετα στο σχέδιο με επισήμανση του μήκους επί του σχεδίου και ορίζοντας ελεύθερα το ύψος (ενιαίο ή μεταβαλλόμενο ανά σημείο πχ. μέτρηση σε κάτοψη επιφάνειας τοίχου που «κλείνει» στο πάνω μέρος του με κεκλιμένη στέγη). Με επισήμανση τεμαχίων επί του σχεδίου, κοινής ή και διαφορετικής επιφάνειας, καθώς και με αυτόματη μέτρηση των όμοιων μπλοκ. ALCONSOFT ΑΕ 11 από 29

12 Μέτρηση Όγκου: Από επιφάνειες που βρίσκονται πάνω στο σχέδιο, ορίζοντας το ύψος. Από γραμμικά στοιχεία επισημαίνοντας επί του σχεδίου το μήκος τους και ορίζοντας ελεύθερα τις άλλες δύο διαστάσεις (πλάτος, ύψος), πχ. μέτρηση όγκου σκάμματος τοποθέτησης σωλήνα σε κάτοψη. ALCONSOFT ΑΕ 12 από 29

13 Με επισήμανση τεμαχίων επί του σχεδίου κοινού ή και διαφορετικού όγκου, καθώς και με αυτόματη μέτρηση των όμοιων μπλοκ. Μέτρηση Τεμαχίων: Με επισήμανση πάνω στο σχέδιο. Με επιλογή αντικειμένων (αυτόνομων «οντοτήτων» CAD). ALCONSOFT ΑΕ 13 από 29

14 Με αυτόματη μέτρηση όμοιων μπλοκ. Το σχήμα που χρησιμοποιείται για την επισήμανση των μετρημένων τεμαχίων μπορεί να επιλεγεί από τον χρήστη. Εκτός δηλαδή από το διαφορετικό χρώμα, η χρήση άλλων σχημάτων επισήμανσης διευκολύνει περαιτέρω τη διάκριση μεταξύ των τεμαχίων, που μετρώνται. ALCONSOFT ΑΕ 14 από 29

15 Μέτρηση απευθείας από τον προϋπολογισμό: Δυνατότητα έναρξης μίας νέας μέτρησης τεμαχίων, μήκους, επιφάνειας ή όγκου απευθείας από τον προϋπολογισμό, πριν ανοίξει κάποιο σχέδιο. Μέτρηση εκτός σχεδίου Καταχώριση μέτρησης που δεν είναι δυνατόν να μετρηθεί πάνω στο σχέδιο επειδή δεν φαίνεται σ αυτό, αλλά παρ όλα αυτά θα πρέπει να συνυπολογισθεί στις ποσότητες και στο συνολικό κόστος του προϋπολογισμού. Ειδικές μετρήσεις: Πρόκειται για τις μετρήσεις που καταχωρούνται από τον χρήστη στη Βιβλιοθήκη. ALCONSOFT ΑΕ 15 από 29

16 Οι τιμές των παραμέτρων που υπεισέρχονται στις ειδικού τύπου μετρήσεις μπορεί να πληκτρολογούνται (πχ. σε μέτρηση οπλισμών ανά πόσα εκατοστά αυτοί τοποθετούνται) ή εναλλακτικά μπορεί η τιμή τους να προκύπτει από επί τόπου μέτρηση πάνω σχέδιο (πχ. σε μέτρηση οπλισμών, μέτρηση επί του σχεδίου του πλάτους της πλάκας). Επίσης υπάρχει η δυνατότητα αλλαγής των τιμών τους, σε περίπτωση συνέχισης μια μέτρησης (με πρόσθεση ή αφαίρεση). Εργαλεία-Δυνατότητες μετρήσεων Απεριόριστος αριθμός μετρήσεων ανά εργασία και ανά έργο. Δυνατότητα μετατροπής του πρωτογενούς αποτελέσματος των μετρήσεων με τη χρήση τύπων υπολογισμού. Στους τύπους υπολογισμού μπορούν να χρησιμοποιηθούν σύνθετες παραστάσεις με παρενθέσεις κλπ καθώς και συναρτήσεις του Excel με την ίδια ονοματολογία και σύνταξη πχ. ROUND, TRUNC, SQRT κλπ. Δυνατότητα απευθείας σύνδεσης μιας μέτρησης με περισσότερες από μία εργασίες του προϋπολογισμού είτε με απευθείας μεταφορά του αποτελέσματος της πρωτογενούς μέτρησης είτε με χρήση κατάλληλου τύπου για μετασχηματισμό αυτού, ανάλογα με την εργασία με την οποία συνδέεται. ALCONSOFT ΑΕ 16 από 29

17 Δυνατότητα μαζικής αντιγραφής επιλεγμένων μετρήσεων από ένα σχέδιο και επικόλλησης σε άλλο. Έτσι, ακόμα κι όταν αλλάξει πχ. κάποιο αρχιτεκτονικό σχέδιο ενώ έχει ξεκινήσει η διαδικασία των προμετρήσεων μπορεί να γίνει εισαγωγή του τροποποιημένου σχεδίου, να αντιγραφούν οι μετρήσεις που έχουν ήδη πραγματοποιηθεί, να επικολληθούν στην κατάλληλη θέση ορίζοντας το σημείο αναφοράς (0,0) -σε περίπτωση διαφοράς από το αρχικό- και να διορθωθούν μόνο αυτές που απαιτείται. Η δυνατότητα αυτή διευκολύνει σημαντικά και στην περίπτωση που οι μετρήσεις από σχέδιο σε σχέδιο -πχ. από όροφο σε όροφο- είναι παρόμοιες. Είναι εφικτή η μέτρηση και η εξαγωγή ενιαίου αποτελέσματος ακόμα και όταν εναλλάσσονται ή συνδυάζονται διαφορετικοί τρόποι μέτρησης (πχ. επί του σχεδίου και κάθετα σε αυτό όπως στην περίπτωση που μετρώνται πλακίδια λουτρών). Διακοπή μιας μέτρησης και συνέχιση της με πρόσθεση στο αποτέλεσμα ή αφαίρεση από αυτό (πχ. για την αφαίρεση ανοιγμάτων σε μέτρηση επιφάνειας τοίχου). ALCONSOFT ΑΕ 17 από 29

18 Δυνατότητα συνυπολογισμού πρόσθετου μήκους, ανά κόμβο, σε μέτρηση μηκών ώστε πχ. σε μια κάτοψη να προστίθενται στις οριζόντιες οδεύσεις σωλήνων, καλωδίων κλπ και οι κατακόρυφες. Δυνατότητα εισαγωγής τελεστή σε κάθε μέτρηση για απευθείας προσαύξηση ή μείωση του αποτελέσματος. Ο τελεστής μπορεί να χρησιμοποιηθεί και για την μετατροπή του αποτελέσματος σε άλλη μονάδα μέτρησης (πχ. το ειδικό βάρος για μετατροπή σε kgr). Δυνατότητα αναπαραγωγής μιας μέτρησης σε περίπτωση που το ίδιο αποτέλεσμα μπορεί να χρησιμοποιηθεί σε περισσότερες από μία εργασίες (πχ. η μέτρηση επιφάνειας οροφής μπορεί να χρησιμοποιηθεί και ως μέτρηση επιφάνειας δαπέδου). Επανυπολογισμός των μετρήσεων και αυτόματη τροποποίηση των αποτελεσμάτων ώστε να παραμένουν ορθά ακόμα κι αν μεταβληθούν εκ των υστέρων δεδομένα όπως η τιμή μιας γενικής παραμέτρου, η κλίμακα του σχεδίου κλπ. Έτσι, με απλή αλλαγή της τιμής μίας μόνο γενικής παραμέτρου πχ. το ύψος ορόφου μπορούν να δημιουργηθούν διαφορετικά σενάρια κοστολόγησης. Δυνατότητα να συμπεριληφθούν και μετρήσεις εκτός σχεδίων ώστε να εξάγεται πλήρης ο προϋπολογισμός του έργου και οι προμετρήσεις αυτού μέσα από το πρόγραμμα. Εργαλεία διευκόλυνσης ελέγχου Προσθήκη σχολίων σε κάθε μέτρηση και εμφάνιση τους στον πίνακα των μετρήσεων για περαιτέρω επεξήγηση των αποτελεσμάτων. Κάθε μέτρηση μπορεί να επισημαίνεται με διαφορετικό χρώμα (τυχαία προεπιλογή χρώματος) ώστε να υπάρχει εποπτεία των επιμετρήσεων και να διευκολύνεται ο έλεγχος τους. Σε μετρήσεις που αφορούν την ίδια εργασία, το προεπιλεγμένο ALCONSOFT ΑΕ 18 από 29

19 χρώμα είναι εκείνο της τελευταίας μέτρησης. Υπάρχει όμως δυνατότητα αλλαγής του. Δυνατότητα επιπλέον ομαδοποίησης των μετρήσεων με ελεύθερο ορισμό κατηγοριών ανά έργο ανεξάρτητα από τη δομή του προϋπολογισμού. Οι μετρήσεις φαίνονται κάτω τις εργασίες του προϋπολογισμού -με τις οποίες συνδέονται- μαζί με όλα τα στοιχεία τους (σχέδιο προέλευσης, ποσότητα, ανάλυση, χρώμα κλπ), για την καλύτερη παρουσίαση των αποτελεσμάτων. Με τον τρόπο αυτό διευκολύνεται σημαντικά ο έλεγχος των προμετρήσεων/επιμετρήσεων. ALCONSOFT ΑΕ 19 από 29

20 Δυνατότητα εποπτείας της ανάλυσης κάθε μέτρησης σε ειδικό παράθυρο. Σε περίπτωση προσωρινής διακοπής μιας μέτρησης δημιουργούνται διακριτά τμήματα τα οποία διαχωρίζονται μεταξύ τους με χρήση παρενθέσεων. Σε περίπτωση συνέχισης μια μέτρησης με (πρόσθεση ή αφαίρεση) δημιουργείται νέα υπομέτρηση που προστίθεται στο παράθυρο ανάλυσης της μέτρησης ως ξεχωριστή γραμμή. Σε ξεχωριστή στήλη εμφανίζονται επίσης -αν υπάρχουν- οι παράμετροι κάθε υπομέτρησης που μπορεί να διαφέρουν μεταξύ τους. Εργαλεία-Δυνατότητες Καθορισμός της κλίμακας στα αρχεία εικόνων για εξαγωγή αποτελεσμάτων συμβατών με τις πραγματικές διαστάσεις του σχεδίου. Με τον ορισμό της κλίμακας εξαλείφονται επίσης οι αλλοιώσεις λόγω σμίκρυνσης ή μεγέθυνσης κατά το σκανάρισμα ή τη φωτοτύπηση. Καθορισμός του αριθμού των δεκαδικών ψηφίων που λαμβάνονται υπόψη στις μετρήσεις και τους υπολογισμούς. Καθορισμός της θέσης των φακέλων των XREFs σχεδίων. Καθορισμός σημείου αναφοράς (x,y) για την ορθή αντιγραφή και επικόλληση των μετρήσεων. ALCONSOFT ΑΕ 20 από 29

21 Καθορισμός χρώματος του φόντου. Περιστροφή καθώς και οριζοντίωση των αρχείων εικόνων, που δεν είναι ευθυγραμμισμένα. Επιλογή ενεργοποίησης έλξης στα αντικείμενα και ρύθμιση των σημείων στα οποία θα γίνεται έλξη. Δυνατότητα ενεργοποίησης, απενεργοποίησης ή αλλαγής των ρυθμίσεων έλξης στα αντικείμενα όσες φορές χρειάζεται κατά τη διάρκεια μιας μέτρησης. ALCONSOFT ΑΕ 21 από 29

22 Δυνατότητα χρήσης και εναλλαγής ευθειών και καμπύλων γραμμών κατά τη μέτρηση μηκών ή επιφανειών. Επεξεργασία-τροποποίηση των στοιχείων κάθε μέτρησης, ακόμα και μετά την ολοκλήρωση της, όπως αλλαγή της εργασίας προϋπολογισμού με την οποία συνδέεται, ακόμα και σύνδεση με περισσότερες από μία εργασίες, αλλαγή της περιγραφής, χρώματος, μονάδας μέτρησης, εισαγωγή τελεστή κλπ. Προσθήκη, αφαίρεση ή μετακίνηση κόμβων για αλλαγή του σχήματος ή των διαστάσεων της polyline μιας μέτρησης, με ταυτόχρονη αλλαγή του αποτελέσματος. ALCONSOFT ΑΕ 22 από 29

23 Εργαλεία μεγεθυντικού φακού, ζουμ (magnifier, zoom in, zoom out, zoom window, zoom extends κλπ) και παράθυρου μετακίνησης-μεγέθυνσης για μεγαλύτερη ακρίβεια και διευκόλυνση κατά τη διαδικασία των μετρήσεων. Άμεση διόρθωση (αναίρεση) τυχόν λανθασμένων κινήσεων κατά τη διάρκεια της μέτρησης. ALCONSOFT ΑΕ 23 από 29

24 Επισήμανση των μετρημένων περιοχών με χρήση βοηθητικού layer ώστε να υπάρχει εποπτεία των χώρων όπου έχουν ολοκληρωθεί οι επιμετρήσεις. ALCONSOFT ΑΕ 24 από 29

25 Εξαγωγή σχεδίων-μετρήσεων-εργασιών Τα σχέδια μπορούν να εξάγονται και αποθηκεύονται, μαζί με τα layers των μετρήσεων, σε πολλούς διαφορετικούς τύπους αρχείων (dwg, dxf, dgn, emf, wmf, bmp, gif, jpg, tif, ico, png, svg, dwf, pdf). Υπάρχει δυνατότητα εξαγωγής σε excel ή σε πίνακα ALCONSOFT για χρήση μέσα από το ConstrAXION του πίνακα μετρήσεων με όλα τα στοιχεία τους ή μέρος αυτών. Υπάρχει δυνατότητα εξαγωγής σε excel πίνακα όπου εμφανίζονται όλα τα στοιχεία των εργασιών του προϋπολογισμού και των μετρήσεων που είναι συνδεδεμένες με αυτές. Κάθε μέτρηση μπορεί να εμφανίζεται παραπάνω από μία φορά ανάλογα με το πλήθος των εργασιών με το οποίο είναι συνδεδεμένη. Για το λόγο αυτό, σε κάθε εργασία εμφανίζεται και η συνάρτηση υπολογισμού της ποσότητας, που της αντιστοιχεί. Υπάρχει δυνατότητα εξαγωγής σε excel του προϋπολογισμού που έχει καταχωρηθεί μαζί με τις ποσότητες των μετρήσεων. Υπάρχει δυνατότητα εξαγωγής σε excel της αναλυτικής ή συνοπτικής επιμέτρησης του έργου. ALCONSOFT ΑΕ 25 από 29

26 Τέλος, υπάρχει δυνατότητα επιλεκτικής εξαγωγής σε excel των στοιχείων του προϋπολογισμού και των μετρήσεων, που επιθυμεί ο χρήστης. Με τα εξελιγμένα εργαλεία φίλτρων, ομαδοποίησης και ταξινόμησης καθορίζεται το πλήθος των προς εξαγωγή στοιχείων και ο βαθμός ανάλυσης τους (πχ. εξαγωγή προϋπολογισμού με ή χωρίς τις μετρήσεις). Συνδεσιμότητα - Επικοινωνία με άλλες εφαρμογές Το μπορεί να συνδυαστεί, προαιρετικά, με το ConstrAXION, τη σουίτα προγραμμάτων διαχείρισης έργων της ALCONSOFT, έτσι ώστε τα στοιχεία των μετρήσεων να εντάσσονται άμεσα στον προϋπολογισμό, σε συνοπτικές επιμετρήσεις, πιστοποιήσεις, ΠΠΑΕ κλπ. Υποστηρίζεται αμφίδρομη σύνδεση με το Excel γεγονός που παρέχει την δυνατότητα, αφενός μεν εισαγωγής προϋπολογισμών κλπ. από αρχεία τύπου.xls ή.xlsx, αφετέρου δε εξαγωγής των στοιχείων σε Excel για περαιτέρω επεξεργασία. Το πρόγραμμα «ανοίγει» αρχεία εικόνας της μορφής (bmp, gif, jpg, tif, ico, png), καθώς και διανυσματικά αρχεία (dwg, dxf, dgn, emf, wmf). Υπάρχει δυνατότητα εξαγωγής των σχεδίων συμπεριλαμβανομένων των layers των μετρήσεων σε διάφορους τύπους αρχείων όπως: dxf, dwg, dgn, wmf, bmp, gif, jpg, tif, png, ico, svg, dwf, pdf. Συνεπώς είναι εφικτή η εκ των υστέρων επεξεργασία των σχεδίων μαζί με τις μετρήσεις, με κάποιο σχεδιαστικό πρόγραμμα ή ακόμα και η μεταφορά τους σε άλλο υπολογιστή πχ. για έλεγχο. Παρουσίαση αποτελεσμάτων-εκτυπώσεις Δυνατότητα εξαγωγής των εκτυπώσεων σε μορφή PDF, HTML, EXCEL, RTF, ΜΗΤ, ΤΧΤ κλπ. ALCONSOFT ΑΕ 26 από 29

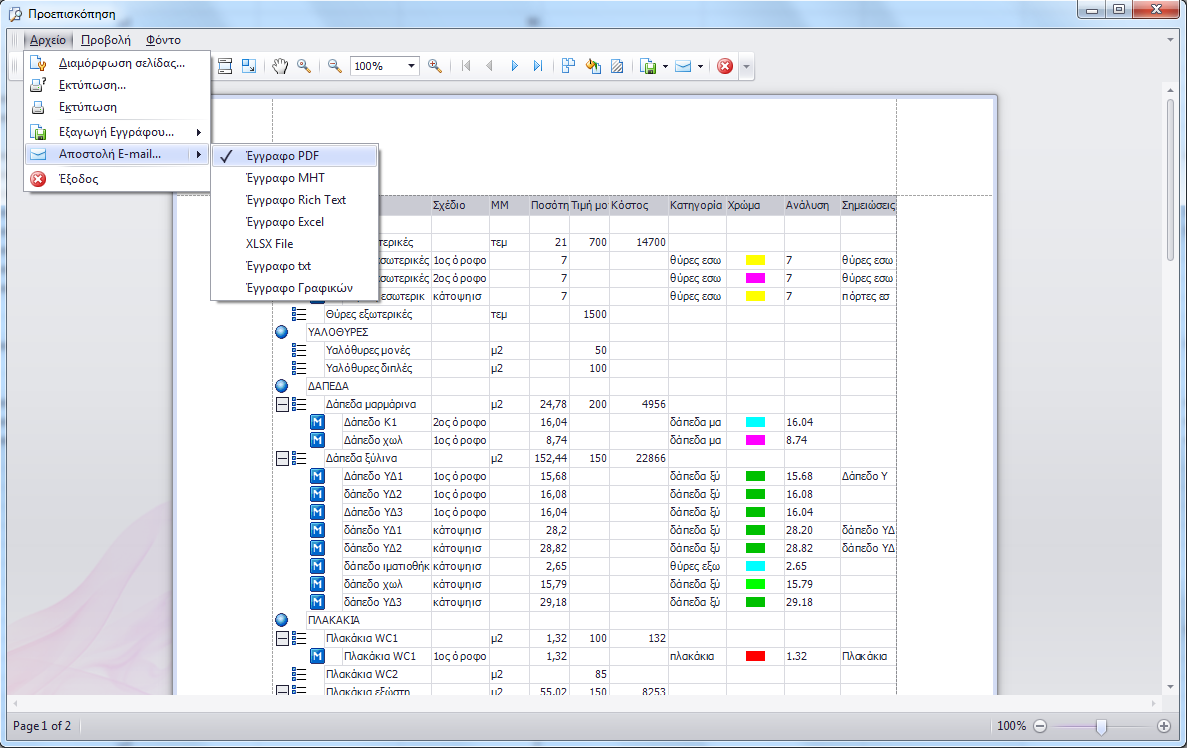

27 Δυνατότητα αυτόματης αποστολή με των προς εκτύπωση δεδομένων σε μορφή PDF, EXCEL, RTF, ΜΗΤ, ΤΧΤ κλπ. Δυνατότητα επεξεργασίας της μορφής και του περιεχομένου της εκτύπωσης πριν την οριστική αποστολή της στον εκτυπωτή. ALCONSOFT ΑΕ 27 από 29

28 Εκτύπωση των σχεδίων με επιλεκτική εμφάνιση ή απόκρυψη των layers των μετρήσεων προκειμένου να ξεχωρίζουν και να τεκμηριώνονται οι επιμετρήσεις. Περιβάλλον ανάπτυξης Tο είναι βασισμένο στην τεχνολογική πλατφόρμα Microsoft.NET Απαιτήσεις Συστήματος Η/Υ- Περιβάλλον λειτουργίας Λειτουργικό σύστημα Windows XP ή Windows 7 ή Vista Professional Microsoft.net Framework 4 Επεξεργαστής τύπου Pentium IV ή νεώτερος Μνήμη RAM τουλάχιστον 1 GByte Σκληρός δίσκος με ελεύθερο χώρο τουλάχιστον 1 GByte Ανάλυση οθόνης τουλάχιστον 1024X768. Εκτυπωτής inkjet ή Laser Για να λειτουργήσει το δεν απαιτείται να είναι εγκατεστημένο κάποιο σχεδιαστικό πρόγραμμα όπως πχ. το AutoCAD. Τρόπος αδειοδότησης 1. Προμήθεια αδειών για συγκεκριμένους Η/Υ (per machine) Προμήθεια του για χρήση είτε σε τοπικές εγκαταστάσεις-σταθμούς εργασίας, είτε σε φορητούς Η/Υ για χρήση του και εκτός γραφείου (πχ. επιτόπου του έργου). 2. Προμήθεια αδειών για συγκεκριμένο αριθμό χρηστών, που θα χρησιμοποιούν το πρόγραμμα ταυτόχρονα (concurrent users) Αφορά δικτυακές εγκαταστάσεις και ισχύει στην περίπτωση που χρησιμοποιείται SQL Server. Στην περίπτωση αυτή, οι υπολογιστές είναι συνδεδεμένοι στο δίκτυο του ALCONSOFT ΑΕ 28 από 29

29 οργανισμού και ο μέγιστος αριθμός χρηστών -που επιτρέπεται να εργάζονται ταυτόχρονα- περιορίζεται από τον αριθμό αδειών, που έχουν αγορασθεί. Παρέχονται Αναλυτικό εγχειρίδιο χρήσης. Βοήθεια στην οθόνη (Help). Έτοιμα πρότυπα έργα. Βιβλιοθήκη με παραδείγματα γενικών παραμέτρων και ειδικών μετρήσεων. Αναλυτικά μαθήματα (εκπαιδευτικά video). Για την ταχύτερη αξιοποίηση του προγράμματος παρέχονται επίσης: Υπηρεσίες τεχνικής υποστήριξης (support) Υπηρεσίες εκπαίδευσης ALCONSOFT ΑΕ 29 από 29
