1 Εγχειρίδιο Οδηγιών Σύστημα συναγερμού μέσω Bus

2

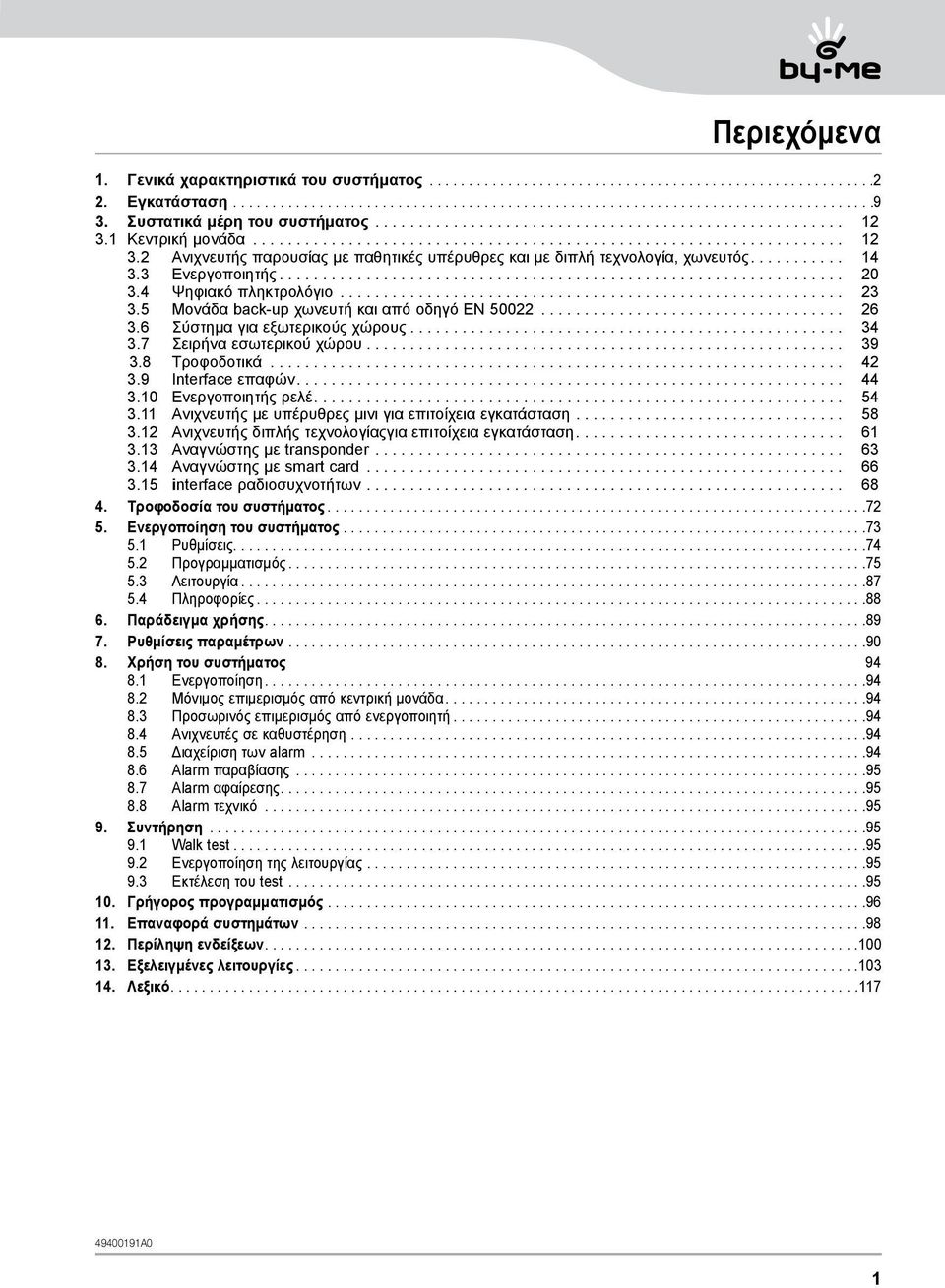

3 Περιεχόμενα 1. Γενικά χαρακτηριστικά του συστήματος 2 2. Εγκατάσταση 9 3. Συστατικά μέρη του συστήματος Κεντρική μονάδα Ανιχνευτής παρουσίας με παθητικές υπέρυθρες και με διπλή τεχνολογία, χωνευτός Ενεργοποιητής Ψηφιακό πληκτρολόγιο Μονάδα back-up χωνευτή και από οδηγό EN Σύστημα για εξωτερικούς χώρους Σειρήνα εσωτερικού χώρου Τροφοδοτικά Interface επαφών Ενεργοποιητής ρελέ Ανιχνευτής με υπέρυθρες μινι για επιτοίχεια εγκατάσταση Ανιχνευτής διπλής τεχνολογίαςγια επιτοίχεια εγκατάσταση Αναγνώστης με transponder Αναγνώστης με smart card interface ραδιοσυχνοτήτων Τροφοδοσία του συστήματος Ενεργοποίηση του συστήματος Ρυθμίσεις Προγραμματισμός Λειτουργία Πληροφορίες Παράδειγμα χρήσης Ρυθμίσεις παραμέτρων Χρήση του συστήματος Ενεργοποίηση Μόνιμος επιμερισμός από κεντρική μονάδα Προσωρινός επιμερισμός από ενεργοποιητή Ανιχνευτές σε καθυστέρηση Διαχείριση των alarm Alarm παραβίασης Alarm αφαίρεσης Alarm τεχνικό Συντήρηση Walk test Ενεργοποίηση της λειτουργίας Εκτέλεση του test Γρήγορος προγραμματισμός Επαναφορά συστημάτων Περίληψη ενδείξεων Εξελειγμένες λειτουργίες Λεξικό A0 1

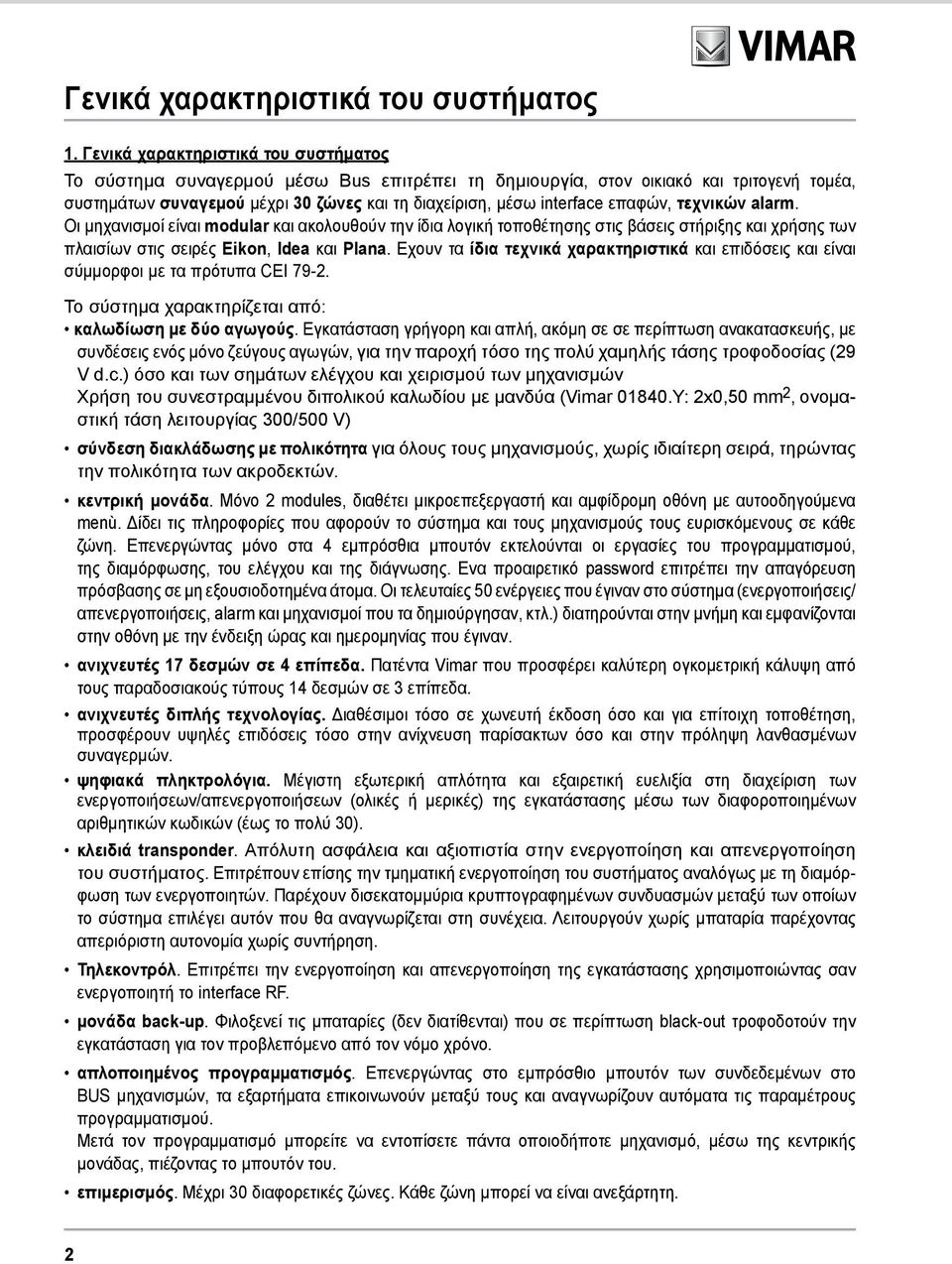

4 Γενικά χαρακτηριστικά του συστήματος 1. Γενικά χαρακτηριστικά του συστήματος Το σύστημα συναγερμού μέσω Bus επιτρέπει τη δημιουργία, στον οικιακό και τριτογενή τομέα, συστημάτων συναγεμού μέχρι 30 ζώνες και τη διαχείριση, μέσω interface επαφών, τεχνικών alarm. Οι μηχανισμοί είναι modular και ακολουθούν την ίδια λογική τοποθέτησης στις βάσεις στήριξης και χρήσης των πλαισίων στις σειρές Eikon, Idea και Plana. Εχουν τα ίδια τεχνικά χαρακτηριστικά και επιδόσεις και είναι σύμμορφοι με τα πρότυπα CEI Το σύστημα χαρακτηρίζεται από: καλωδίωση με δύο αγωγούς. Εγκατάσταση γρήγορη και απλή, ακόμη σε σε περίπτωση ανακατασκευής, με συνδέσεις ενός μόνο ζεύγους αγωγών, για την παροχή τόσο της πολύ χαμηλής τάσης τροφοδοσίας (29 V d.c.) όσο και των σημάτων ελέγχου και χειρισμού των μηχανισμών Χρήση του συνεστραμμένου διπολικού καλωδίου με μανδύα (Vimar Y: 2x0,50 mm 2, ονομαστική τάση λειτουργίας 300/500 V) σύνδεση διακλάδωσης με πολικότητα για όλους τους μηχανισμούς, χωρίς ιδιαίτερη σειρά, τηρώντας την πολικότητα των ακροδεκτών. κεντρική μονάδα. Μόνο 2 modules, διαθέτει μικροεπεξεργαστή και αμφίδρομη οθόνη με αυτοοδηγούμενα menù. Δίδει τις πληροφορίες που αφορούν το σύστημα και τους μηχανισμούς τους ευρισκόμενους σε κάθε ζώνη. Επενεργώντας μόνο στα 4 εμπρόσθια μπουτόν εκτελούνται οι εργασίες του προγραμματισμού, της διαμόρφωσης, του ελέγχου και της διάγνωσης. Ενα προαιρετικό password επιτρέπει την απαγόρευση πρόσβασης σε μη εξουσιοδοτημένα άτομα. Οι τελευταίες 50 ενέργειες που έγιναν στο σύστημα (ενεργοποιήσεις/ απενεργοποιήσεις, alarm και μηχανισμοί που τα δημιούργησαν, κτλ.) διατηρούνται στην μνήμη και εμφανίζονται στην οθόνη με την ένδειξη ώρας και ημερομηνίας που έγιναν. ανιχνευτές 17 δεσμών σε 4 επίπεδα. Πατέντα Vimar που προσφέρει καλύτερη ογκομετρική κάλυψη από τους παραδοσιακούς τύπους 14 δεσμών σε 3 επίπεδα. ανιχνευτές διπλής τεχνολογίας. Διαθέσιμοι τόσο σε χωνευτή έκδοση όσο και για επίτοιχη τοποθέτηση, προσφέρουν υψηλές επιδόσεις τόσο στην ανίχνευση παρίσακτων όσο και στην πρόληψη λανθασμένων συναγερμών. ψηφιακά πληκτρολόγια. Μέγιστη εξωτερική απλότητα και εξαιρετική ευελιξία στη διαχείριση των ενεργοποιήσεων/απενεργοποιήσεων (ολικές ή μερικές) της εγκατάστασης μέσω των διαφοροποιημένων αριθμητικών κωδικών (έως το πολύ 30). κλειδιά transponder. Απόλυτη ασφάλεια και αξιοπιστία στην ενεργοποίηση και απενεργοποίηση του συστήματος. Επιτρέπουν επίσης την τμηματική ενεργοποίηση του συστήματος αναλόγως με τη διαμόρφωση των ενεργοποιητών. Παρέχουν δισεκατομμύρια κρυπτογραφημένων συνδυασμών μεταξύ των οποίων το σύστημα επιλέγει αυτόν που θα αναγνωρίζεται στη συνέχεια. Λειτουργούν χωρίς μπαταρία παρέχοντας απεριόριστη αυτονομία χωρίς συντήρηση. Τηλεκοντρόλ. Επιτρέπει την ενεργοποίηση και απενεργοποίηση της εγκατάστασης χρησιμοποιώντας σαν ενεργοποιητή το interface RF. μονάδα back-up. Φιλοξενεί τις μπαταρίες (δεν διατίθενται) που σε περίπτωση black-out τροφοδοτούν την εγκατάσταση για τον προβλεπόμενο από τον νόμο χρόνο. απλοποιημένος προγραμματισμός. Επενεργώντας στο εμπρόσθιο μπουτόν των συνδεδεμένων στο BUS μηχανισμών, τα εξαρτήματα επικοινωνούν μεταξύ τους και αναγνωρίζουν αυτόματα τις παραμέτρους προγραμματισμού. Μετά τον προγραμματισμό μπορείτε να εντοπίσετε πάντα οποιοδήποτε μηχανισμό, μέσω της κεντρικής μονάδας, πιέζοντας το μπουτόν του. επιμερισμός. Μέχρι 30 διαφορετικές ζώνες. Κάθε ζώνη μπορεί να είναι ανεξάρτητη. 2

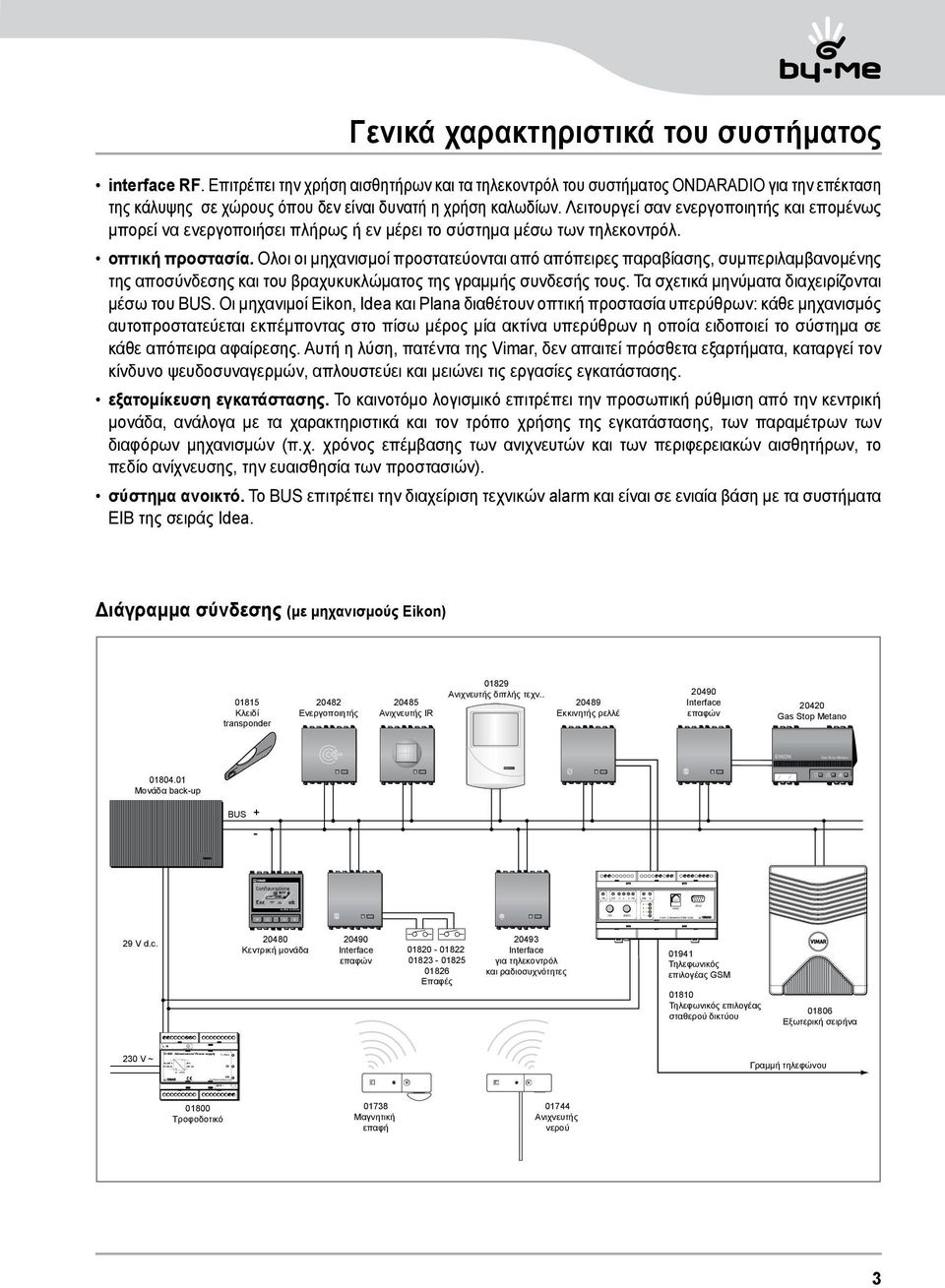

5 L N A Alimentatore/Power supply I > Imax V 29 V Hz 320 ma OV C ON A 0103 Made in Italy 29 V A 0103 ALARM SYSTEM ON CFG C L S SYS CFG GSM/CI GSM CI RS232 PROG COMUNICATORE GS M Gas Stop Metano Γενικά χαρακτηριστικά του συστήματος interface RF. Eπιτρέπει την χρήση αισθητήρων και τα τηλεκοντρόλ του συστήματος ONDARADIO για την επέκταση της κάλυψης σε χώρους όπου δεν είναι δυνατή η χρήση καλωδίων. Λειτουργεί σαν ενεργοποιητής και επομένως μπορεί να ενεργοποιήσει πλήρως ή εν μέρει το σύστημα μέσω των τηλεκοντρόλ. οπτική προστασία. Ολοι οι μηχανισμοί προστατεύονται από απόπειρες παραβίασης, συμπεριλαμβανομένης της αποσύνδεσης και του βραχυκυκλώματος της γραμμής συνδεσής τους. Τα σχετικά μηνύματα διαχειρίζονται μέσω του BUS. Οι μηχανιμοί Eikon, Idea και Plana διαθέτουν οπτική προστασία υπερύθρων: κάθε μηχανισμός αυτοπροστατεύεται εκπέμποντας στο πίσω μέρος μία ακτίνα υπερύθρων η οποία ειδοποιεί το σύστημα σε κάθε απόπειρα αφαίρεσης. Αυτή η λύση, πατέντα της Vimar, δεν απαιτεί πρόσθετα εξαρτήματα, καταργεί τον κίνδυνο ψευδοσυναγερμών, απλουστεύει και μειώνει τις εργασίες εγκατάστασης. εξατομίκευση εγκατάστασης. Το καινοτόμο λογισμικό επιτρέπει την προσωπική ρύθμιση από την κεντρική μονάδα, ανάλογα με τα χαρακτηριστικά και τον τρόπο χρήσης της εγκατάστασης, των παραμέτρων των διαφόρων μηχανισμών (π.χ. χρόνος επέμβασης των ανιχνευτών και των περιφερειακών αισθητήρων, το πεδίο ανίχνευσης, την ευαισθησία των προστασιών). σύστημα ανοικτό. Το BUS επιτρέπει την διαχείριση τεχνικών alarm και είναι σε ενιαία βάση με τα συστήματα EIB της σειράς Idea. Διάγραμμα σύνδεσης (με μηχανισμούς Eikon) Κλειδί transponder Ενεργοποιητής Ανιχνευτής IR Ανιχνευτής διπλής τεχν Εκκινητής ρελλέ Interface επαφών Gas Stop Metano Μονάδα back-up BUS V d.c Kεντρική μονάδα Interface επαφών Eπαφές Interface για τηλεκοντρόλ και ραδιοσυχνότητες Τηλεφωνικός επιλογέας GSM Τηλεφωνικός επιλογέας σταθερού δικτύου Εξωτερική σειρήνα 230 V ~ Γραμμή τηλεφώνου Τροφοδοτικό Μαγνητική επαφή Ανιχνευτής νερού 3

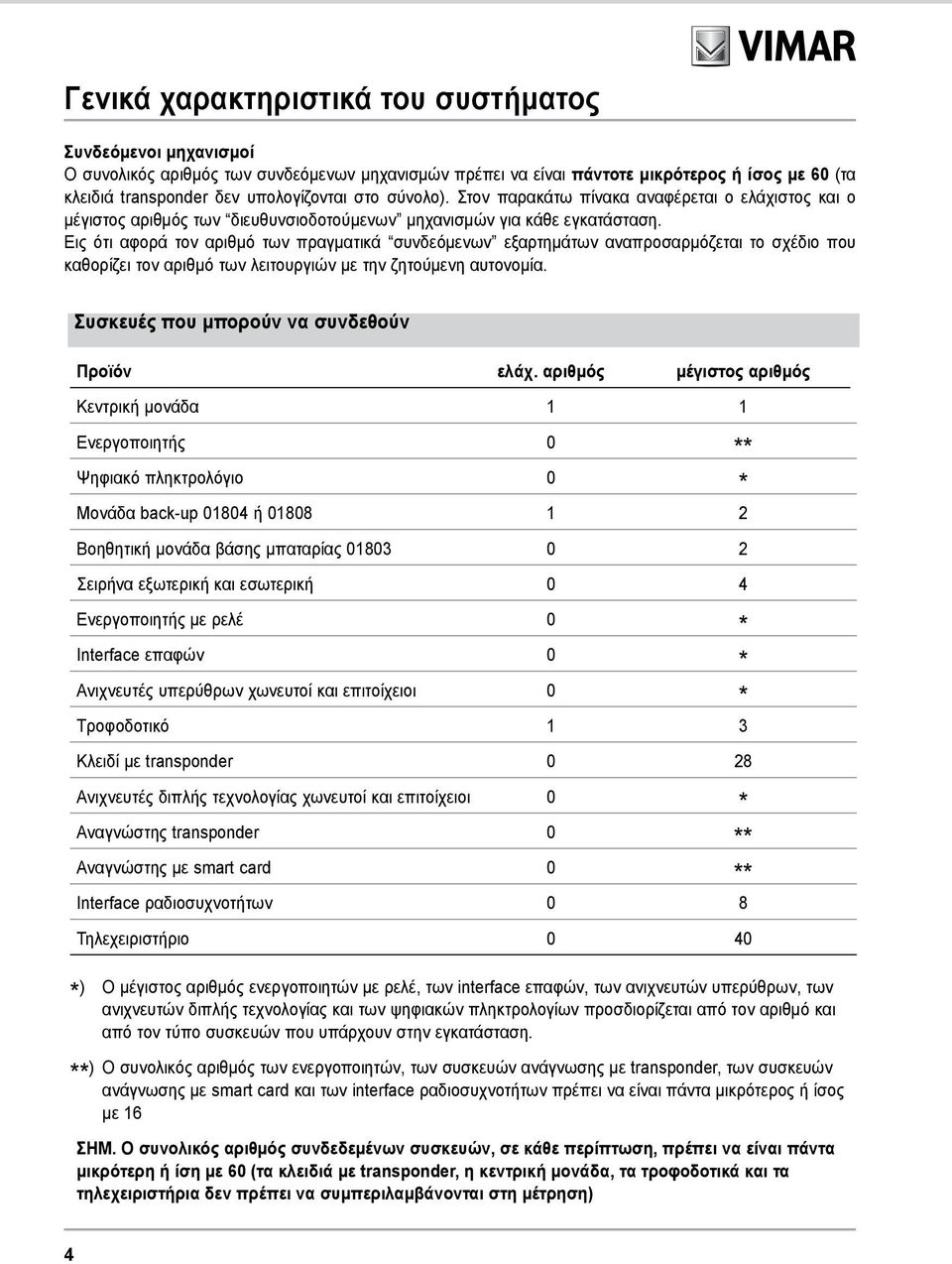

6 Γενικά χαρακτηριστικά του συστήματος Συνδεόμενοι μηχανισμοί Ο συνολικός αριθμός των συνδεόμενων μηχανισμών πρέπει να είναι πάντοτε μικρότερος ή ίσος με 60 (τα κλειδιά transponder δεν υπολογίζονται στο σύνολο). Στον παρακάτω πίνακα αναφέρεται ο ελάχιστος και ο μέγιστος αριθμός των διευθυνσιοδοτούμενων μηχανισμών για κάθε εγκατάσταση. Εις ότι αφορά τον αριθμό των πραγματικά συνδεόμενων εξαρτημάτων αναπροσαρμόζεται το σχέδιο που καθορίζει τον αριθμό των λειτουργιών με την ζητούμενη αυτονομία. Συσκευές που μπορούν να συνδεθούν Προϊόν ελάχ. αριθμός μέγιστος αριθμός Κεντρική μονάδα 1 1 Ενεργοποιητής 0 ** Ψηφιακό πληκτρολόγιο 0 * Μονάδα back-up ή Βοηθητική μονάδα βάσης μπαταρίας Σειρήνα εξωτερική και εσωτερική 0 4 Ενεργοποιητής με ρελέ 0 * Interface επαφών 0 * Ανιχνευτές υπερύθρων χωνευτοί και επιτοίχειοι 0 * Τροφοδοτικό 1 3 Κλειδί με transponder 0 28 Ανιχνευτές διπλής τεχνολογίας χωνευτοί και επιτοίχειοι 0 * Αναγνώστης transponder 0 ** Αναγνώστης με smart card 0 ** Interface ραδιοσυχνοτήτων 0 8 Τηλεχειριστήριο 0 40 *) Ο μέγιστος αριθμός ενεργοποιητών με ρελέ, των interface επαφών, των ανιχνευτών υπερύθρων, των ανιχνευτών διπλής τεχνολογίας και των ψηφιακών πληκτρολογίων προσδιορίζεται από τον αριθμό και από τον τύπο συσκευών που υπάρχουν στην εγκατάσταση. **) Ο συνολικός αριθμός των ενεργοποιητών, των συσκευών ανάγνωσης με transponder, των συσκευών ανάγνωσης με smart card και των interface ραδιοσυχνοτήτων πρέπει να είναι πάντα μικρότερος ή ίσος με 16 ΣΗΜ. Ο συνολικός αριθμός συνδεδεμένων συσκευών, σε κάθε περίπτωση, πρέπει να είναι πάντα μικρότερη ή ίση με 60 (τα κλειδιά με transponder, η κεντρική μονάδα, τα τροφοδοτικά και τα τηλεχειριστήρια δεν πρέπει να συμπεριλαμβάνονται στη μέτρηση) 4

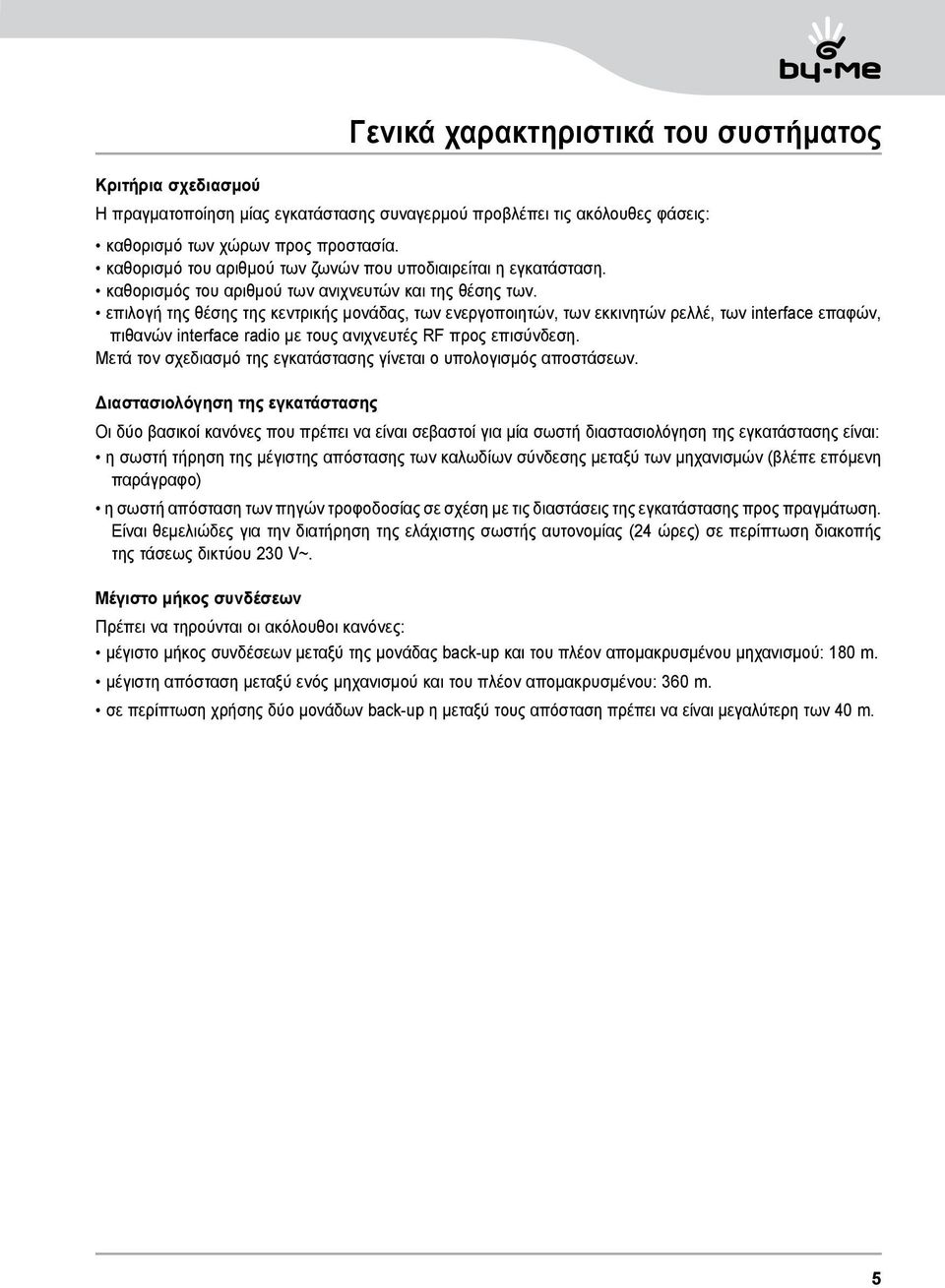

7 Γενικά χαρακτηριστικά του συστήματος Κριτήρια σχεδιασμού Η πραγματοποίηση μίας εγκατάστασης συναγερμού προβλέπει τις ακόλουθες φάσεις: καθορισμό των χώρων προς προστασία. καθορισμό του αριθμού των ζωνών που υποδιαιρείται η εγκατάσταση. καθορισμός του αριθμού των ανιχνευτών και της θέσης των. επιλογή της θέσης της κεντρικής μονάδας, των ενεργοποιητών, των εκκινητών ρελλέ, των interface επαφών, πιθανών interface radio με τους ανιχνευτές RF προς επισύνδεση. Μετά τον σχεδιασμό της εγκατάστασης γίνεται ο υπολογισμός αποστάσεων. Διαστασιολόγηση της εγκατάστασης Οι δύο βασικοί κανόνες που πρέπει να είναι σεβαστοί για μία σωστή διαστασιολόγηση της εγκατάστασης είναι: η σωστή τήρηση της μέγιστης απόστασης των καλωδίων σύνδεσης μεταξύ των μηχανισμών (βλέπε επόμενη παράγραφο) η σωστή απόσταση των πηγών τροφοδοσίας σε σχέση με τις διαστάσεις της εγκατάστασης προς πραγμάτωση. Είναι θεμελιώδες για την διατήρηση της ελάχιστης σωστής αυτονομίας (24 ώρες) σε περίπτωση διακοπής της τάσεως δικτύου 230 V~. Μέγιστο μήκος συνδέσεων Πρέπει να τηρούνται οι ακόλουθοι κανόνες: μέγιστο μήκος συνδέσεων μεταξύ της μονάδας back-up και του πλέον απομακρυσμένου μηχανισμού: 180 m. μέγιστη απόσταση μεταξύ ενός μηχανισμού και του πλέον απομακρυσμένου: 360 m. σε περίπτωση χρήσης δύο μονάδων back-up η μεταξύ τους απόσταση πρέπει να είναι μεγαλύτερη των 40 m. 5

8 ALARM SYSTEM ALARM SYSTEM Γενικά χαρακτηριστικά του συστήματος A: 180 m max B: 180 m max Μέγιστο μήκος επέκτασης C > 40 m A: 180 m max B: 180 m max A = μέγιστη απόσταση μεταξύ μονάδας back-up και του πλέον απομακρυσμένου μηχανισμού B = μέγιστη απόσταση μεταξύ μονάδας back-up και του πλέον απομακρυσμένου μηχανισμού C = απόσταση μεταξύ δύο μονάδων back-up Μέγιστη επέκταση της γραμμής 6

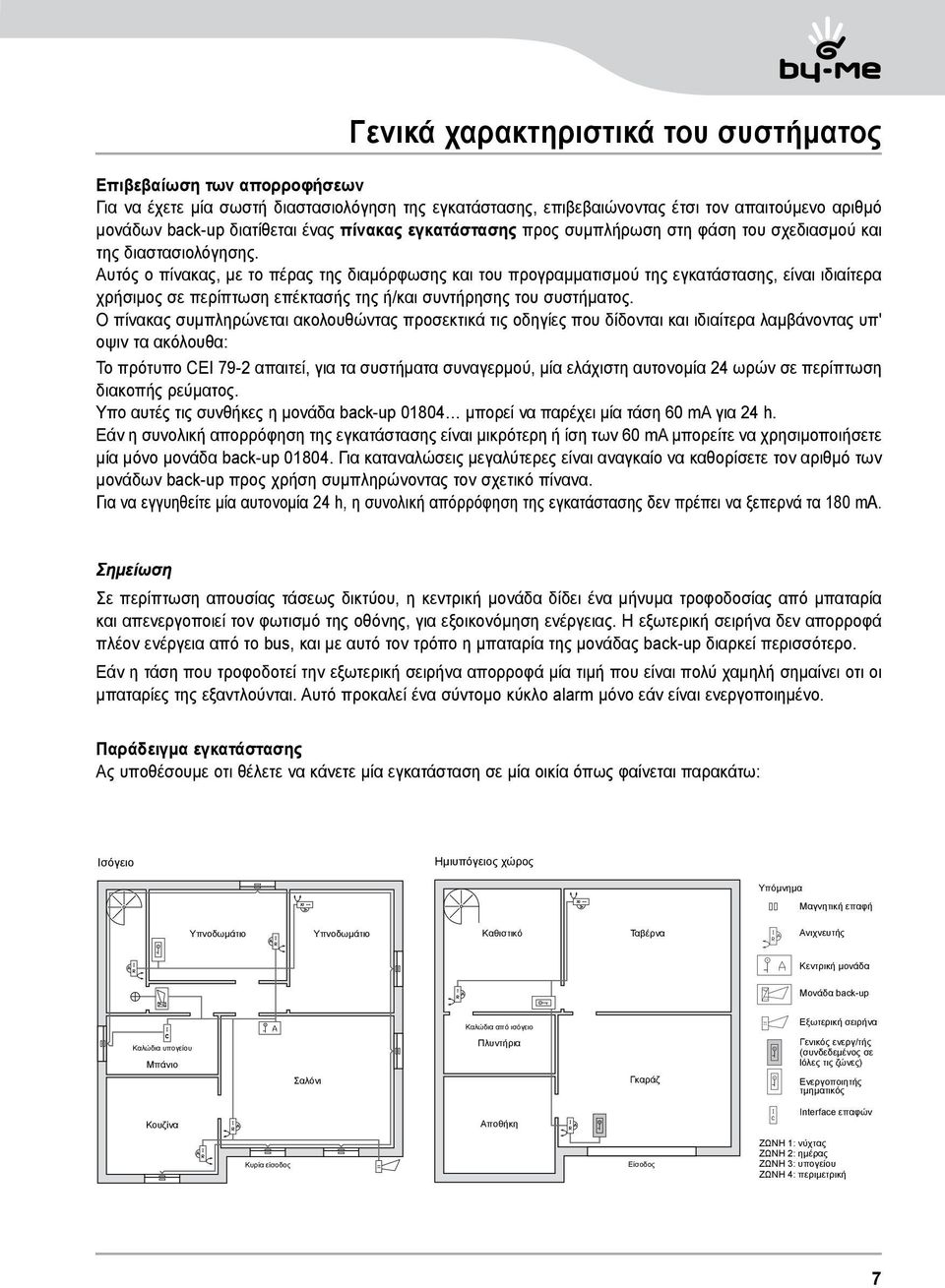

9 Γενικά χαρακτηριστικά του συστήματος Επιβεβαίωση των απορροφήσεων Για να έχετε μία σωστή διαστασιολόγηση της εγκατάστασης, επιβεβαιώνοντας έτσι τον απαιτούμενο αριθμό μονάδων back-up διατίθεται ένας πίνακας εγκατάστασης προς συμπλήρωση στη φάση του σχεδιασμού και της διαστασιολόγησης. Αυτός ο πίνακας, με το πέρας της διαμόρφωσης και του προγραμματισμού της εγκατάστασης, είναι ιδιαίτερα χρήσιμος σε περίπτωση επέκτασής της ή/και συντήρησης του συστήματος. Ο πίνακας συμπληρώνεται ακολουθώντας προσεκτικά τις οδηγίες που δίδονται και ιδιαίτερα λαμβάνοντας υπ' οψιν τα ακόλουθα: Το πρότυπο CEI 79-2 απαιτεί, για τα συστήματα συναγερμού, μία ελάχιστη αυτονομία 24 ωρών σε περίπτωση διακοπής ρεύματος. Υπο αυτές τις συνθήκες η μονάδα back-up μπορεί να παρέχει μία τάση 60 ma για 24 h. Εάν η συνολική απορρόφηση της εγκατάστασης είναι μικρότερη ή ίση των 60 ma μπορείτε να χρησιμοποιήσετε μία μόνο μονάδα back-up Για καταναλώσεις μεγαλύτερες είναι αναγκαίο να καθορίσετε τον αριθμό των μονάδων back-up προς χρήση συμπληρώνοντας τον σχετικό πίνανα. Για να εγγυηθείτε μία αυτονομία 24 h, η συνολική απόρρόφηση της εγκατάστασης δεν πρέπει να ξεπερνά τα 180 ma. Σημείωση Σε περίπτωση απουσίας τάσεως δικτύου, η κεντρική μονάδα δίδει ένα μήνυμα τροφοδοσίας από μπαταρία και απενεργοποιεί τον φωτισμό της οθόνης, για εξοικονόμηση ενέργειας. Η εξωτερική σειρήνα δεν απορροφά πλέον ενέργεια από το bus, και με αυτό τον τρόπο η μπαταρία της μονάδας back-up διαρκεί περισσότερο. Εάν η τάση που τροφοδοτεί την εξωτερική σειρήνα απορροφά μία τιμή που είναι πολύ χαμηλή σημαίνει οτι οι μπαταρίες της εξαντλούνται. Αυτό προκαλεί ένα σύντομο κύκλο alarm μόνο εάν είναι ενεργοποιημένο. Παράδειγμα εγκατάστασης Ας υποθέσουμε οτι θέλετε να κάνετε μία εγκατάσταση σε μία οικία όπως φαίνεται παρακάτω: Iσόγειο Hμιυπόγειος χώρος Υπόμνημα Μαγνητική επαφή Υπνοδωμάτιο Υπνοδωμάτιο Καθιστικό Ταβέρνα Ανιχνευτής Κεντρική μονάδα Μονάδα back-up Καλώδια από ισόγειο Εξωτερική σειρήνα Καλώδια υπογείου Μπάνιο Σαλόνι Πλυντήρια Γκαράζ Γενικός ενεργ/τής (συνδεδεμένος σε lόλες τις ζώνες) Ενεργοποιητής τμηματικός Κουζίνα Αποθήκη Interface επαφών Κυρία είσοδος Είσοδος ZΩΝΗ 1: νύχτας ZΩΝΗ 2: ημέρας ZΩΝΗ 3: υπογείου ZΩΝΗ 4: περιμετρική 7

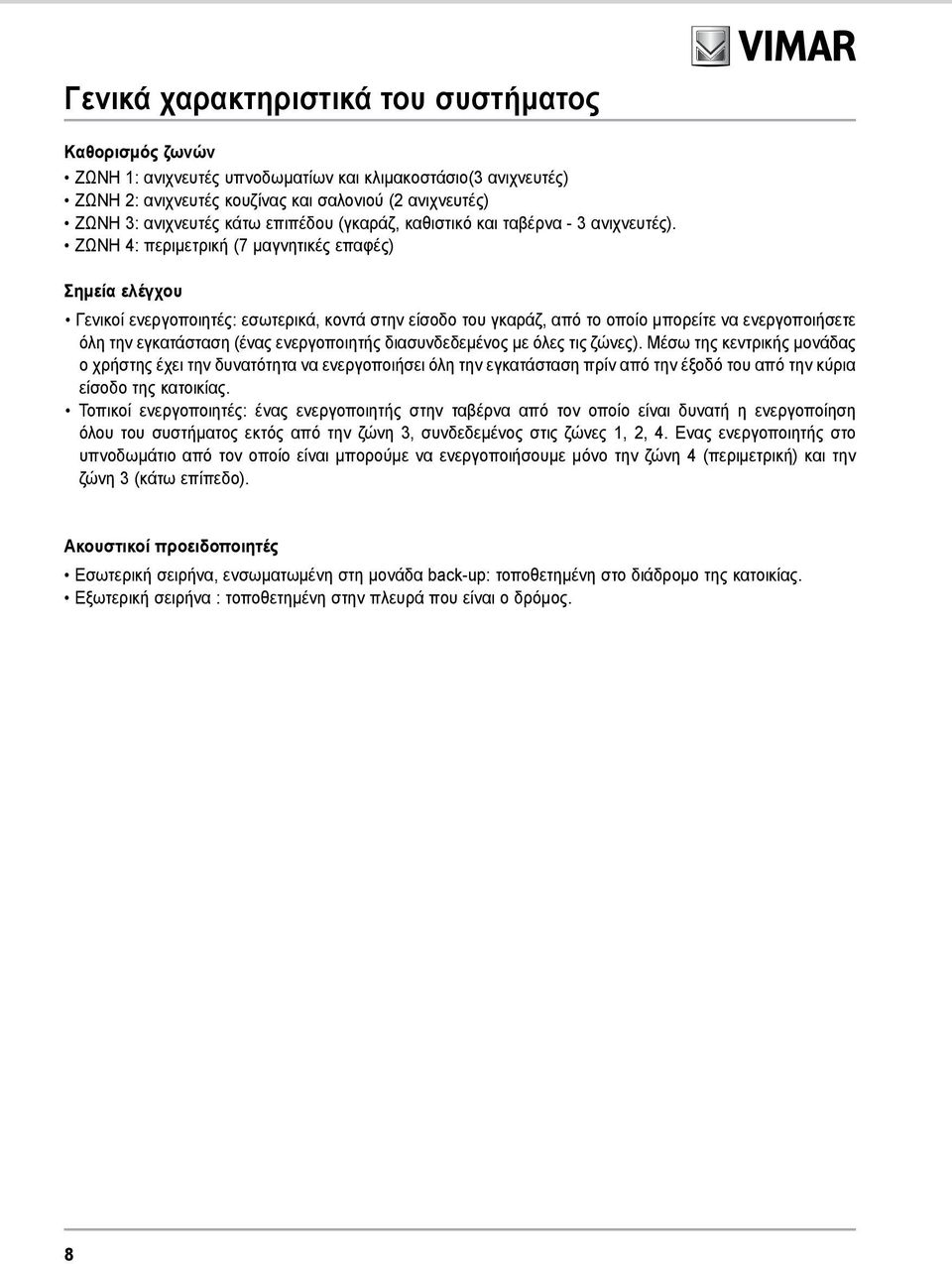

10 Γενικά χαρακτηριστικά του συστήματος Καθορισμός ζωνών ΖΩΝΗ 1: ανιχνευτές υπνοδωματίων και κλιμακοστάσιο(3 ανιχνευτές) ΖΩΝΗ 2: ανιχνευτές κουζίνας και σαλονιού (2 ανιχνευτές) ΖΩΝΗ 3: ανιχνευτές κάτω επιπέδου (γκαράζ, καθιστικό και ταβέρνα - 3 ανιχνευτές). ΖΩΝΗ 4: περιμετρική (7 μαγνητικές επαφές) Σημεία ελέγχου Γενικοί ενεργοποιητές: εσωτερικά, κοντά στην είσοδο του γκαράζ, από το οποίο μπορείτε να ενεργοποιήσετε όλη την εγκατάσταση (ένας ενεργοποιητής διασυνδεδεμένος με όλες τις ζώνες). Μέσω της κεντρικής μονάδας ο χρήστης έχει την δυνατότητα να ενεργοποιήσει όλη την εγκατάσταση πρίν από την έξοδό του από την κύρια είσοδο της κατοικίας. Τοπικοί ενεργοποιητές: ένας ενεργοποιητής στην ταβέρνα από τον οποίο είναι δυνατή η ενεργοποίηση όλου του συστήματος εκτός από την ζώνη 3, συνδεδεμένος στις ζώνες 1, 2, 4. Ενας ενεργοποιητής στο υπνοδωμάτιο από τον οποίο είναι μπορούμε να ενεργοποιήσουμε μόνο την ζώνη 4 (περιμετρική) και την ζώνη 3 (κάτω επίπεδο). Ακουστικοί προειδοποιητές Εσωτερική σειρήνα, ενσωματωμένη στη μονάδα back-up: τοποθετημένη στο διάδρομο της κατοικίας. Εξωτερική σειρήνα : τοποθετημένη στην πλευρά που είναι ο δρόμος. 8

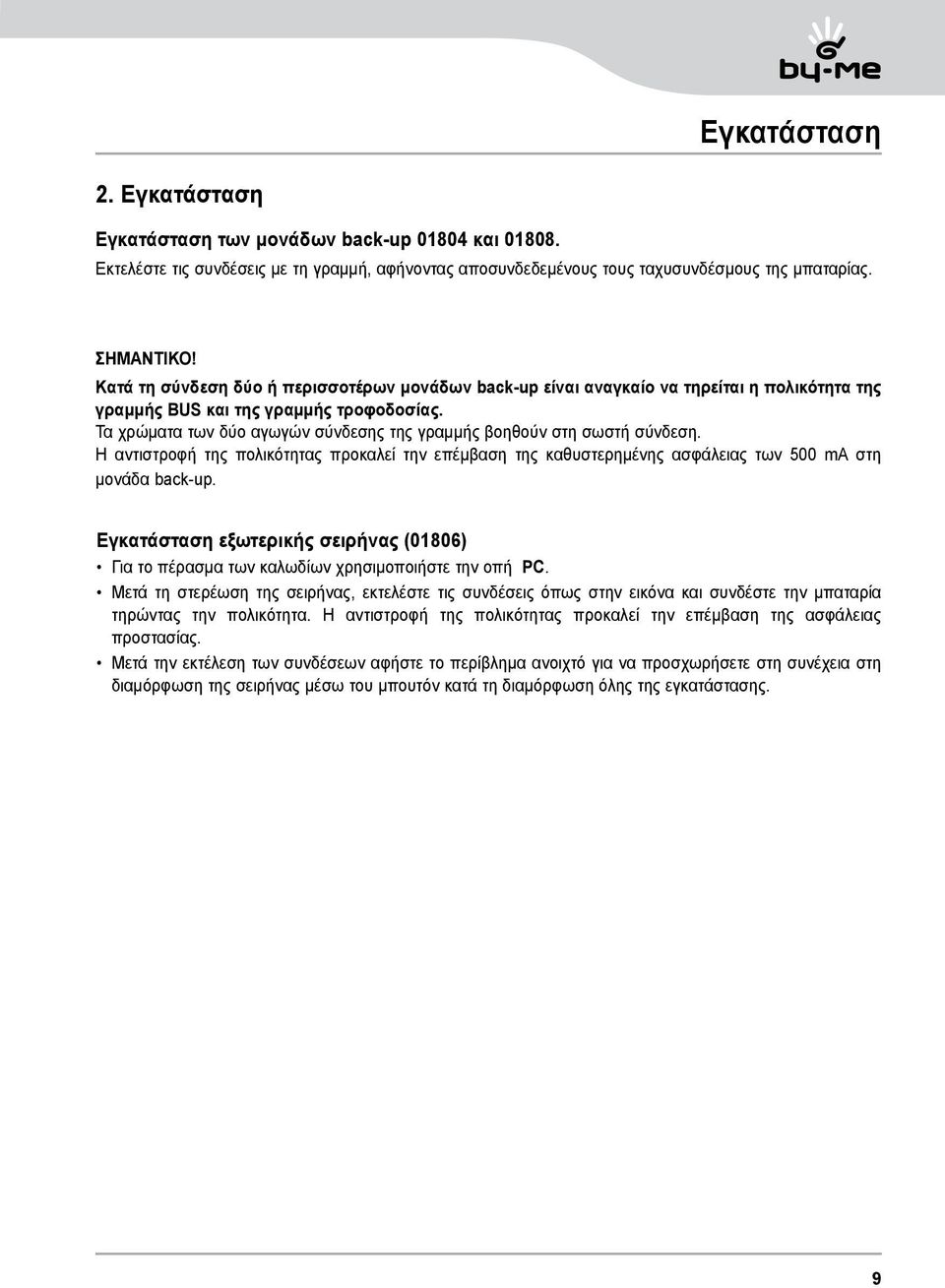

11 Εγκατάσταση 2. Εγκατάσταση Εγκατάσταση των μονάδων back-up και Εκτελέστε τις συνδέσεις με τη γραμμή, αφήνοντας αποσυνδεδεμένους τους ταχυσυνδέσμους της μπαταρίας. ΣΗΜΑΝΤΙΚΟ! Κατά τη σύνδεση δύο ή περισσοτέρων μονάδων back-up είναι αναγκαίο να τηρείται η πολικότητα της γραμμής BUS και της γραμμής τροφοδοσίας. Τα χρώματα των δύο αγωγών σύνδεσης της γραμμής βοηθούν στη σωστή σύνδεση. Η αντιστροφή της πολικότητας προκαλεί την επέμβαση της καθυστερημένης ασφάλειας των 500 ma στη μονάδα back-up. Εγκατάσταση εξωτερικής σειρήνας (01806) Για το πέρασμα των καλωδίων χρησιμοποιήστε την οπή PC. Μετά τη στερέωση της σειρήνας, εκτελέστε τις συνδέσεις όπως στην εικόνα και συνδέστε την μπαταρία τηρώντας την πολικότητα. Η αντιστροφή της πολικότητας προκαλεί την επέμβαση της ασφάλειας προστασίας. Μετά την εκτέλεση των συνδέσεων αφήστε το περίβλημα ανοιχτό για να προσχωρήσετε στη συνέχεια στη διαμόρφωση της σειρήνας μέσω του μπουτόν κατά τη διαμόρφωση όλης της εγκατάστασης. 9

12 Εγκατάσταση Kόρvα Μπαταρία Επαφή σύνδεσης στο Μπαταρία PC (οπή για το πέρασμα καλωδίων) Επαφή σύνδεσης στο bus Μπουτόν προγραμματισμού Flash 10

13 Εγκατάσταση Εγκατάσταση χωνευτών μηχανισμών modular (κεντρική μονάδα, ενεργοποιητές, ανιχνευτές IR, interface επαφών, εκκινητές ρελλέ, interface RF) Τοποθετείστε τους μηχανισμούς στις βάσεις στήριξης στις επιθυμητές θέσεις δίδοντας προσοχή ούτως ώστε οι οπτικές προστασίες να είναι πάντοτε προς το κάτω μέρος (δες εικόνα παρακάτω). Οι μόνες συνδέσεις που πρέπει να γίνουν είναι αυτές του bus. Είναι απαραίτητο να σεβαστείτε την πολικότητα (κάθε μηχανισμός έχει σηματοδοτημένες επαφές + και -). ΣΗΜΑΝΤΙΚΟ!! Οι ανιχνευτές πρέπει να τοποθετούνται έτσι ώστε ο φακός τους να είναι πάντοτε προς το κάτω μέρος (επίσης και το μπουτόν προγραμματισμού και το led πρέπει να είναι προσανατολισμένα προς τα κάτω). Οι προστασίες που βρίσκονται σε όλους τους χωνευτούς μηχανισμούς είναι οπτικού τύπου(πατέντα Vimar): - ένα led υπέρυθρο στο πίσω μέρος του μηχανισμού εκπέμπει, σε μεταβλητό χρόνο, μία δέσμη υπέρυθρων ακτίνων στη βάση του χωνευτού κουτιού. - ένας δέκτης λαμβάνει και ελέγχει την αντανακλώμενη δέσμη. Αντιλαμβανόμενος οποιαδήποτε ανωμαλία όπως η μείωση της δέσμης (απόπειρα αφαίρεσης του μηχανισμού από το κουτί) ή/και διακοπή της δέσμης (προσπάθεια παράκαμψης) το σύστημα βγαίνει σε συναγερμό. Σημείωση Το σύστημα προστασίας βασίζεται στην αντανάκλαση των υπέρυθρων ακτίνων στη βάση του χωνευτού κουτιού. Είναι απαραίτητο το κουτί να είναι διαφορετικού χρώματος από το μαύρο (το μαύρο χρώμα δεν αντανακλά τις υπέρυθρες ακτίνες). 11

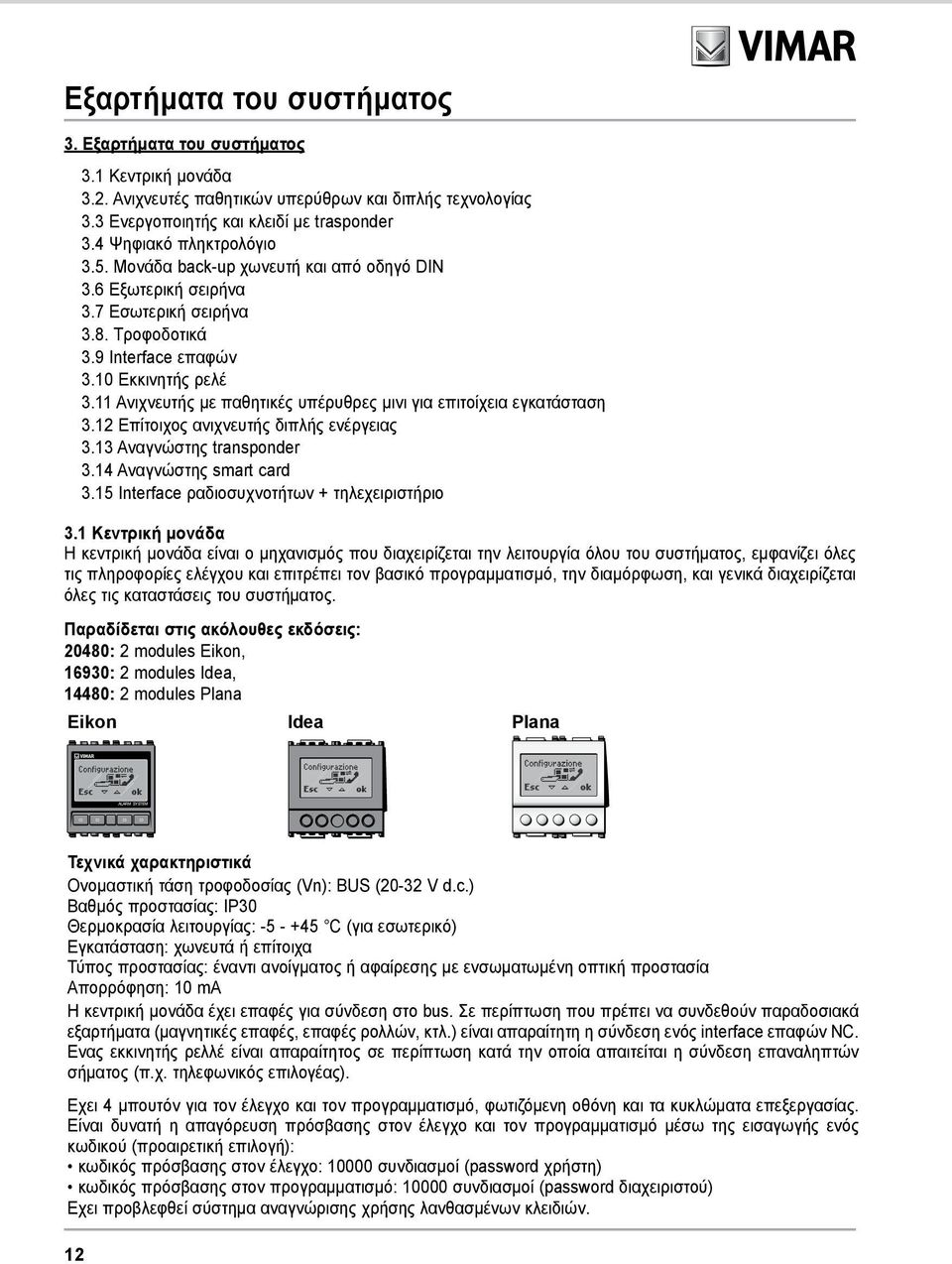

14 Εξαρτήματα του συστήματος 3. Εξαρτήματα του συστήματος 3.1 Κεντρική μονάδα 3.2. Ανιχνευτές παθητικών υπερύθρων και διπλής τεχνολογίας 3.3 Ενεργοποιητής και κλειδί με trasponder 3.4 Ψηφιακό πληκτρολόγιο 3.5. Μονάδα back-up χωνευτή και από οδηγό DIN 3.6 Εξωτερική σειρήνα 3.7 Εσωτερική σειρήνα 3.8. Τροφοδοτικά 3.9 Interface επαφών 3.10 Εκκινητής ρελέ 3.11 Ανιχνευτής με παθητικές υπέρυθρες μινι για επιτοίχεια εγκατάσταση 3.12 Επίτοιχος ανιχνευτής διπλής ενέργειας 3.13 Αναγνώστης transponder 3.14 Αναγνώστης smart card 3.15 Interface ραδιοσυχνοτήτων + τηλεχειριστήριο 3.1 Κεντρική μονάδα Η κεντρική μονάδα είναι ο μηχανισμός που διαχειρίζεται την λειτουργία όλου του συστήματος, εμφανίζει όλες τις πληροφορίες ελέγχου και επιτρέπει τον βασικό προγραμματισμό, την διαμόρφωση, και γενικά διαχειρίζεται όλες τις καταστάσεις του συστήματος. Παραδίδεται στις ακόλουθες εκδόσεις: 20480: 2 modules Eikon, 16930: 2 modules Idea, 14480: 2 modules Plana Eikon Idea Plana ALARM SYSTEM Τεχνικά χαρακτηριστικά Ονομαστική τάση τροφοδοσίας (Vn): BUS (20-32 V d.c.) Βαθμός προστασίας: IP30 Θερμοκρασία λειτουργίας: C (για εσωτερικό) Εγκατάσταση: χωνευτά ή επίτοιχα Τύπος προστασίας: έναντι ανοίγματος ή αφαίρεσης με ενσωματωμένη οπτική προστασία Απορρόφηση: 10 ma Η κεντρική μονάδα έχει επαφές για σύνδεση στο bus. Σε περίπτωση που πρέπει να συνδεθούν παραδοσιακά εξαρτήματα (μαγνητικές επαφές, επαφές ρολλών, κτλ.) είναι απαραίτητη η σύνδεση ενός interface επαφών NC. Ενας εκκινητής ρελλέ είναι απαραίτητος σε περίπτωση κατά την οποία απαιτείται η σύνδεση επαναληπτών σήματος (π.χ. τηλεφωνικός επιλογέας). Εχει 4 μπουτόν για τον έλεγχο και τον προγραμματισμό, φωτιζόμενη οθόνη και τα κυκλώματα επεξεργασίας. Είναι δυνατή η απαγόρευση πρόσβασης στον έλεγχο και τον προγραμματισμό μέσω της εισαγωγής ενός κωδικού (προαιρετική επιλογή): κωδικός πρόσβασης στον έλεγχο: συνδιασμοί (password χρήστη) κωδικός πρόσβασης στον προγραμματισμό: συνδιασμοί (password διαχειριστού) Εχει προβλεφθεί σύστημα αναγνώρισης χρήσης λανθασμένων κλειδιών. 12

15 CENTRALE Εξαρτήματα του συστήματος Η κεντρική μονάδα απομνημονεύει μέχρι 50 μηνύματα που εμφανίζονται στην οθόνη. Η κεντρική μονάδα επιτρέπει τον επιμερισμό της εγκατάστασης μέχρι 30 ανεξάρτητες ζώνες. Οθόνη Για να τρέξετε το menù της οθόνης χρησιμοποιείτε τα 4 μπουτόν, που έχουν αντίστοιχη λειτουργία στο σύμβολο ή την λέξη που εμφανίζεται στην οθόνη (βλέπε παρακάτω εικόνα). ALARM SYSTEM Η αρχική οθόνη δεικνύει την κατάσταση του συστήματος: ενεργοποιημένο (εικ. 1), ενεργοποιημένο επιμεριστικά (εικ. 2), standby (εικ. 3), σε alarm (εικ. 4). Στην τελευταία αυτή περίπτωση εμφανίζεται στην οθόνη ο τρέχον τύπος του alarm (εικ. 4). Σε περίπτωση παραβίασης (εικ. 4) αναφέρονται η ζώνη και ο μηχανισμός της ζώνης στη οποία δημιουργήθηκε η παραβίαση. ALARM SYSTEM ALARM SYSTEM ALARM SYSTEM ALARM SYSTEM Εικ. 1 Εικ. 2 Εικ. 3 Εικ. 4 Σε αυτή την εικόνα φαίνεται το πίσω μέρος της κεντρικής μονάδας: Υπόμνημα: +, - : Σύνδεση στο BUS BUS 13

16 Εξαρτήματα του συστήματος 3.2 Ανιχνευτής παρουσίας υπερύθρων Ο ανιχνευτής παρουσίας υπερύθρων είναι ένας μηχανισμός ο οποίος δημιουργεί ένα μήνυμα συναγερμού όταν ανιχνεύσει κίνηση σωμάτων που εκπέμπουν θερμοκρασία μέσα στο πεδίο καλύψεώς τους. Παραδίδεται στις ακόλουθες εκδόσεις: 20485: 2 modules Eikon 16935: 2 modules Idea 14485: 2 modules Plana Eikon Idea Plana Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας (Vn): BUS V d.c. - Βαθμός προστασίας: IP30 - Θερμοκρασία λειτουργίας: C (για εσωτερικό) - Εγκατάσταση: χωνευτά ή επίτοιχα - Τύπος προστασίας: έναντι ανοίγματος ή αφαίρεσης με ενσωματωμένη οπτική προστασία - Απορρόφηση: 5 ma - Δυνατότητα προγραμματισμού της καθυστέρησης ενεργοποίησης του ανιχνευτή - Δυνατότητα προγραμματισμού της ευαισθησίας του ανιχνευτή και του συστήματος προστασίας - Δυνατότητα προγραμματισμού της ζώνης επίδρασης μέσω της κεντρικής μονάδας - Μπουτόν προγραμματισμού - Ενδεικτικό Led. - Δύο επαφές για την σύνδεση με πολικότητα στο bus (+ και ) Ενδείξεις ανιχνεύει μέσω του φακού Fresnel την κίνηση των θερμών σωμάτων στο πεδίο κάλυψής του led κόκκινο: - σταθερά αναμμένο κατα την διάρκεια του προγραμματισμού - αναβοσβήνον σε ενδεχόμενη ανίχνευση παραβίασης ή ενδεχόμενης προσπάθειας αφαίρεσης του μηχανισμού Το led συνεχίζει να αναβοσβήνει μέχρις ότου το σήμα συναγερμού που δημιουργήθηκε δεν ακυρώνεται ή το σύστημα ενεργοποιείται εκ νέου. Δεν είναι επομένως αρκετό να απενεργοποιήσετε το σύστημα για να διακόψετε το alarm. Αυτό το χαρακτηριστικό είναι χρήσιμο για να καταδείξει την διαδρομή ακολουθούμενη από μία ενδεχόμενη παραβίαση. led πράσινο αναβοσβήνον - ανιχνεύει την παρουσία θερμού σώματος με το σύστημα απενεργοποιημένο. - ανιχνεύει την παρουσία θερμού σώματος με το μηχανισμό μη προγραμματισμένο - ανιχνεύει την παρουσία θερμού σώματος στη φάση του WalkTest. Η ζώνη ανίχνευσης, ογκομετρικού τύπου, επιτυγχάνεται μέσω της χρήσης ενός φακού Fresnel διαιρούμενη σε 17 δέσμες σε 4 επίπεδα (πατέντα Vimar). 14

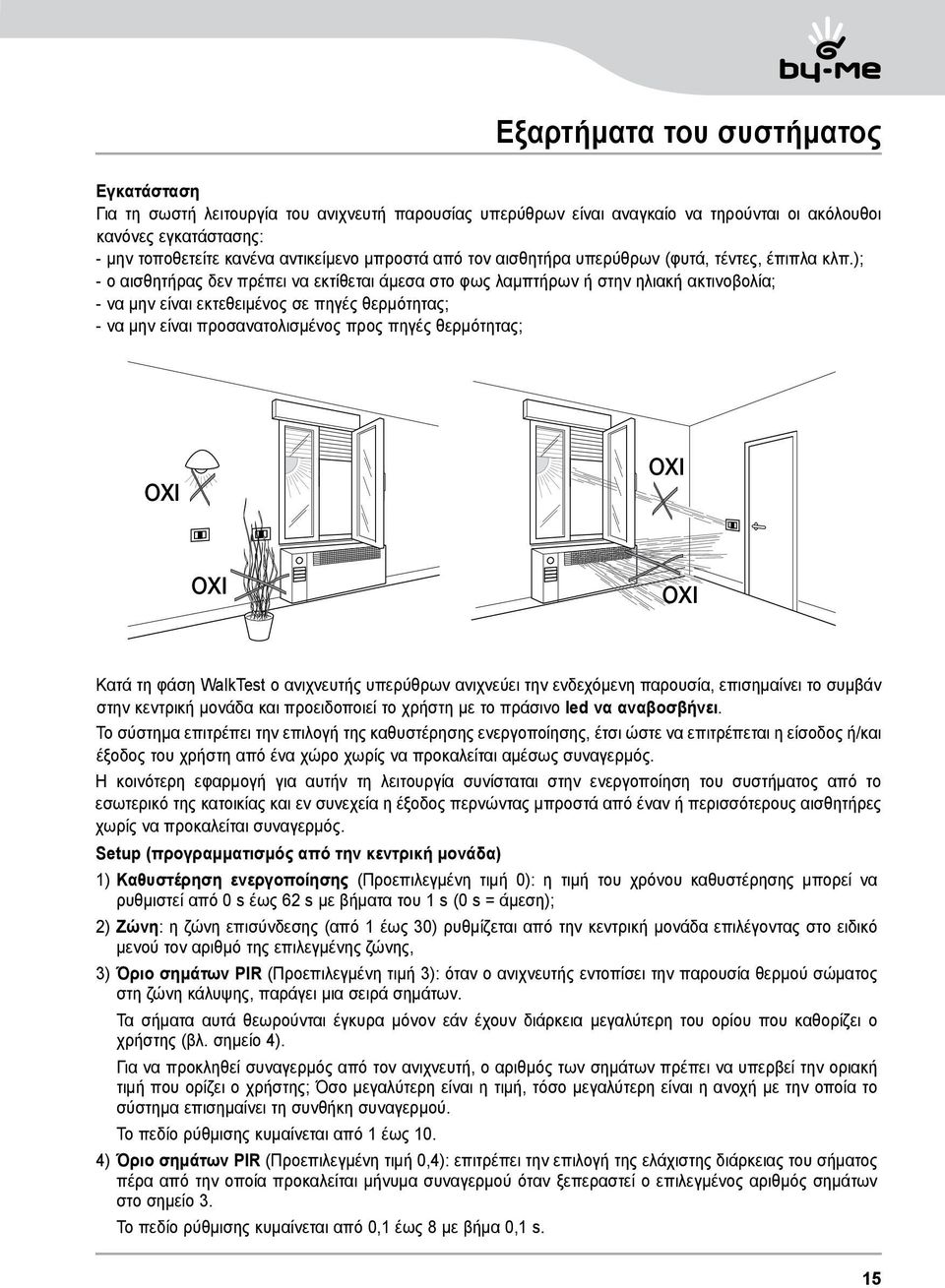

17 Εξαρτήματα του συστήματος Εγκατάσταση Για τη σωστή λειτουργία του ανιχνευτή παρουσίας υπερύθρων είναι αναγκαίο να τηρούνται οι ακόλουθοι κανόνες εγκατάστασης: - μην τοποθετείτε κανένα αντικείμενο μπροστά από τον αισθητήρα υπερύθρων (φυτά, τέντες, έπιπλα κλπ.); - ο αισθητήρας δεν πρέπει να εκτίθεται άμεσα στο φως λαμπτήρων ή στην ηλιακή ακτινοβολία; - να μην είναι εκτεθειμένος σε πηγές θερμότητας; - να μην είναι προσανατολισμένος προς πηγές θερμότητας; OXI OXI OXI OXI Κατά τη φάση WalkTest ο ανιχνευτής υπερύθρων ανιχνεύει την ενδεχόμενη παρουσία, επισημαίνει το συμβάν στην κεντρική μονάδα και προειδοποιεί το χρήστη με το πράσινο led να αναβοσβήνει. Το σύστημα επιτρέπει την επιλογή της καθυστέρησης ενεργοποίησης, έτσι ώστε να επιτρέπεται η είσοδος ή/και έξοδος του χρήστη από ένα χώρο χωρίς να προκαλείται αμέσως συναγερμός. Η κοινότερη εφαρμογή για αυτήν τη λειτουργία συνίσταται στην ενεργοποίηση του συστήματος από το εσωτερικό της κατοικίας και εν συνεχεία η έξοδος περνώντας μπροστά από έναν ή περισσότερους αισθητήρες χωρίς να προκαλείται συναγερμός. Setup (προγραμματισμός από την κεντρική μονάδα) 1) Καθυστέρηση ενεργοποίησης (Προεπιλεγμένη τιμή 0): η τιμή του χρόνου καθυστέρησης μπορεί να ρυθμιστεί από 0 s έως 62 s με βήματα του 1 s (0 s = άμεση); 2) Ζώνη: η ζώνη επισύνδεσης (από 1 έως 30) ρυθμίζεται από την κεντρική μονάδα επιλέγοντας στο ειδικό μενού τον αριθμό της επιλεγμένης ζώνης, 3) Όριο σημάτων PIR (Προεπιλεγμένη τιμή 3): όταν ο ανιχνευτής εντοπίσει την παρουσία θερμού σώματος στη ζώνη κάλυψης, παράγει μια σειρά σημάτων. Τα σήματα αυτά θεωρούνται έγκυρα μόνον εάν έχουν διάρκεια μεγαλύτερη του ορίου που καθορίζει ο χρήστης (βλ. σημείο 4). Για να προκληθεί συναγερμός από τον ανιχνευτή, ο αριθμός των σημάτων πρέπει να υπερβεί την οριακή τιμή που ορίζει ο χρήστης; Όσο μεγαλύτερη είναι η τιμή, τόσο μεγαλύτερη είναι η ανοχή με την οποία το σύστημα επισημαίνει τη συνθήκη συναγερμού. Το πεδίο ρύθμισης κυμαίνεται από 1 έως 10. 4) Όριο σημάτων PIR (Προεπιλεγμένη τιμή 0,4): επιτρέπει την επιλογή της ελάχιστης διάρκειας του σήματος πέρα από την οποία προκαλείται μήνυμα συναγερμού όταν ξεπεραστεί ο επιλεγμένος αριθμός σημάτων στο σημείο 3. Το πεδίο ρύθμισης κυμαίνεται από 0,1 έως 8 με βήμα 0,1 s. 15

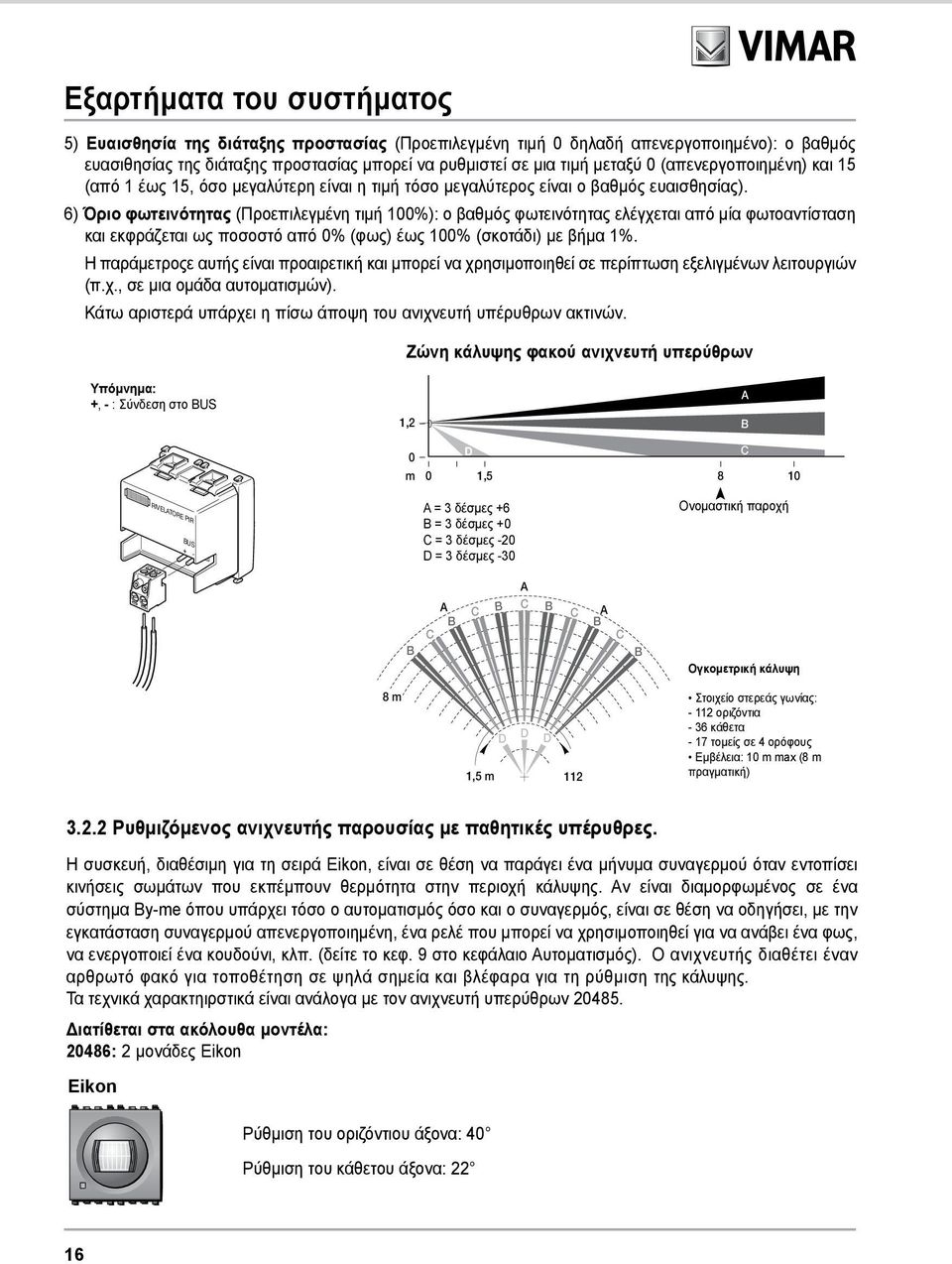

18 Εξαρτήματα του συστήματος 5) Ευαισθησία της διάταξης προστασίας (Προεπιλεγμένη τιμή 0 δηλαδή απενεργοποιημένο): ο βαθμός ευασιθησίας της διάταξης προστασίας μπορεί να ρυθμιστεί σε μια τιμή μεταξύ 0 (απενεργοποιημένη) και 15 (από 1 έως 15, όσο μεγαλύτερη είναι η τιμή τόσο μεγαλύτερος είναι ο βαθμός ευαισθησίας). 6) Όριο φωτεινότητας (Προεπιλεγμένη τιμή 100%): ο βαθμός φωτεινότητας ελέγχεται από μία φωτοαντίσταση και εκφράζεται ως ποσοστό από 0% (φως) έως 100% (σκοτάδι) με βήμα 1%. Η παράμετροςε αυτής είναι προαιρετική και μπορεί να χρησιμοποιηθεί σε περίπτωση εξελιγμένων λειτουργιών (π.χ., σε μια ομάδα αυτοματισμών). Κάτω αριστερά υπάρχει η πίσω άποψη του ανιχνευτή υπέρυθρων ακτινών. Ζώνη κάλυψης φακού ανιχνευτή υπερύθρων Υπόμνημα: +, - : Σύνδεση στο BUS 1,2 A B 0 m D 0 1,5 8 C 10 RIVELATORE PIR BUS A = 3 δέσμες +6 Β = 3 δέσμες +0 C = 3 δέσμες -20 D = 3 δέσμες -30 Ονομαστική παροχή B A B C C B A C B C A B C B Ογκομετρική κάλυψη 8 m 1,5 m D D D 112 Στοιχείο στερεάς γωνίας: οριζόντια - 36 κάθετα - 17 τομείς σε 4 ορόφους Εμβέλεια: 10 m max (8 m πραγματική) Ρυθμιζόμενος ανιχνευτής παρουσίας με παθητικές υπέρυθρες. Η συσκευή, διαθέσιμη για τη σειρά Eikon, είναι σε θέση να παράγει ένα μήνυμα συναγερμού όταν εντοπίσει κινήσεις σωμάτων που εκπέμπουν θερμότητα στην περιοχή κάλυψης. Αν είναι διαμορφωμένος σε ένα σύστημα By-me όπου υπάρχει τόσο ο αυτοματισμός όσο και ο συναγερμός, είναι σε θέση να οδηγήσει, με την εγκατάσταση συναγερμού απενεργοποιημένη, ένα ρελέ που μπορεί να χρησιμοποιηθεί για να ανάβει ένα φως, να ενεργοποιεί ένα κουδούνι, κλπ. (δείτε το κεφ. 9 στο κεφάλαιο Αυτοματισμός). Ο ανιχνευτής διαθέτει έναν αρθρωτό φακό για τοποθέτηση σε ψηλά σημεία και βλέφαρα για τη ρύθμιση της κάλυψης. Τα τεχνικά χαρακτηιρστικά είναι ανάλογα με τον ανιχνευτή υπερύθρων Διατίθεται στα ακόλουθα μοντέλα: 20486: 2 μονάδες Eikon Eikon Ρύθμιση του οριζόντιου άξονα: 40 Ρύθμιση του κάθετου άξονα: 22 16

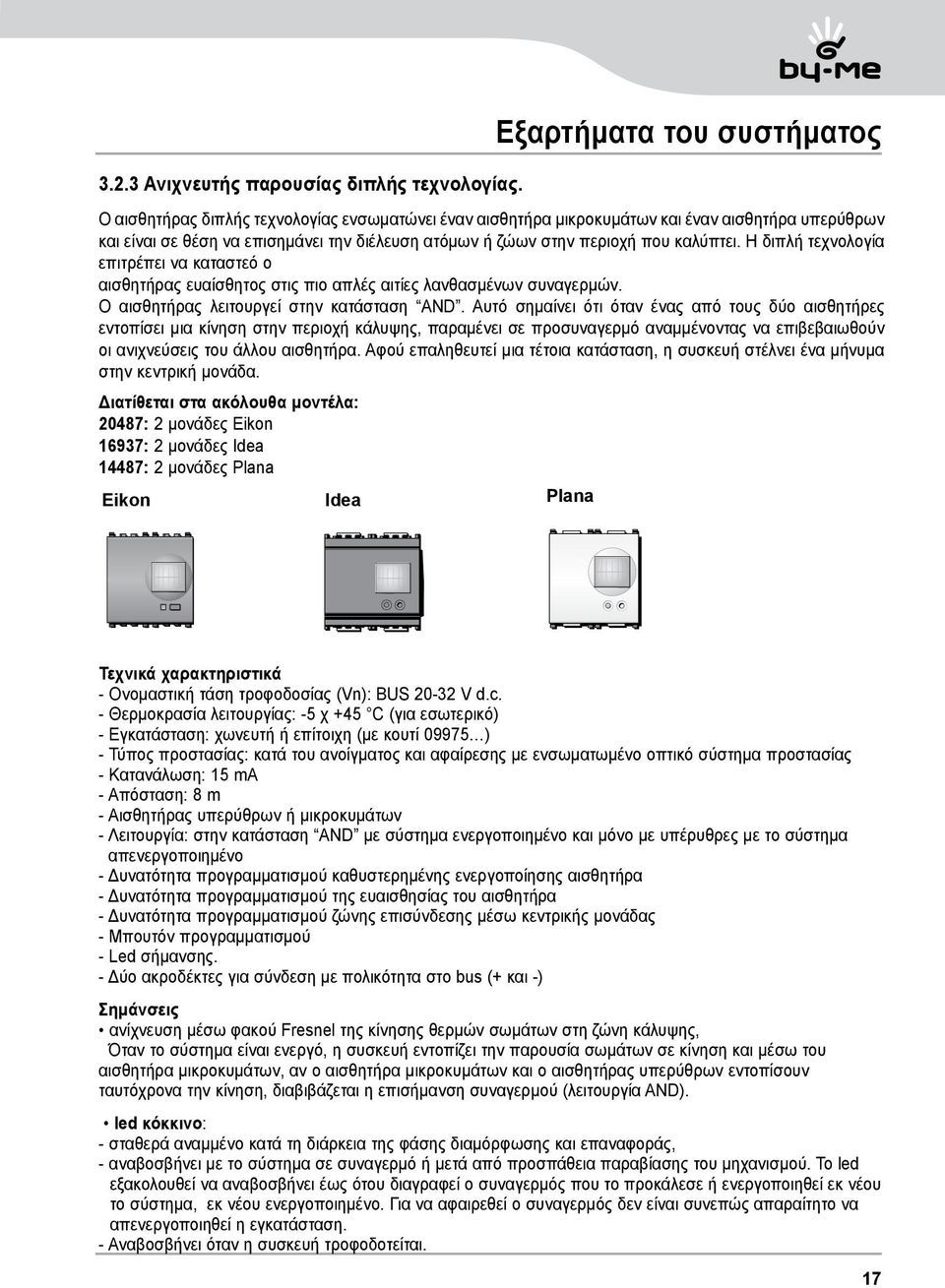

19 3.2.3 Ανιχνευτής παρουσίας διπλής τεχνολογίας. Εξαρτήματα του συστήματος Ο αισθητήρας διπλής τεχνολογίας ενσωματώνει έναν αισθητήρα μικροκυμάτων και έναν αισθητήρα υπερύθρων και είναι σε θέση να επισημάνει την διέλευση ατόμων ή ζώων στην περιοχή που καλύπτει. Η διπλή τεχνολογία επιτρέπει να καταστεό ο αισθητήρας ευαίσθητος στις πιο απλές αιτίες λανθασμένων συναγερμών. Ο αισθητήρας λειτουργεί στην κατάσταση AND. Αυτό σημαίνει ότι όταν ένας από τους δύο αισθητήρες εντοπίσει μια κίνηση στην περιοχή κάλυψης, παραμένει σε προσυναγερμό αναμμένοντας να επιβεβαιωθούν οι ανιχνεύσεις του άλλου αισθητήρα. Αφού επαληθευτεί μια τέτοια κατάσταση, η συσκευή στέλνει ένα μήνυμα στην κεντρική μονάδα. Διατίθεται στα ακόλουθα μοντέλα: 20487: 2 μονάδες Eikon 16937: 2 μονάδες Idea 14487: 2 μονάδες Plana Eikon Idea Plana Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας (Vn): BUS V d.c. - Θερμοκρασία λειτουργίας: -5 χ +45 C (για εσωτερικό) - Εγκατάσταση: χωνευτή ή επίτοιχη (με κουτί ) - Τύπος προστασίας: κατά του ανοίγματος και αφαίρεσης με ενσωματωμένο οπτικό σύστημα προστασίας - Κατανάλωση: 15 ma - Απόσταση: 8 m - Αισθητήρας υπερύθρων ή μικροκυμάτων - Λειτουργία: στην κατάσταση AND με σύστημα ενεργοποιημένο και μόνο με υπέρυθρες με το σύστημα απενεργοποιημένο - Δυνατότητα προγραμματισμού καθυστερημένης ενεργοποίησης αισθητήρα - Δυνατότητα προγραμματισμού της ευαισθησίας του αισθητήρα - Δυνατότητα προγραμματισμού ζώνης επισύνδεσης μέσω κεντρικής μονάδας - Μπουτόν προγραμματισμού - Led σήμανσης. - Δύο ακροδέκτες για σύνδεση με πολικότητα στο bus (+ και -) Σημάνσεις ανίχνευση μέσω φακού Fresnel της κίνησης θερμών σωμάτων στη ζώνη κάλυψης, Όταν το σύστημα είναι ενεργό, η συσκευή εντοπίζει την παρουσία σωμάτων σε κίνηση και μέσω του αισθητήρα μικροκυμάτων, αν ο αισθητήρα μικροκυμάτων και o αισθητήρας υπερύθρων εντοπίσουν ταυτόχρονα την κίνηση, διαβιβάζεται η επισήμανση συναγερμού (λειτουργία AND). led κόκκινο: - σταθερά αναμμένο κατά τη διάρκεια της φάσης διαμόρφωσης και επαναφοράς, - αναβοσβήνει με το σύστημα σε συναγερμό ή μετά από προσπάθεια παραβίασης του μηχανισμού. Το led εξακολουθεί να αναβοσβήνει έως ότου διαγραφεί ο συναγερμός που το προκάλεσε ή ενεργοποιηθεί εκ νέου το σύστημα, εκ νέου ενεργοποιημένο. Για να αφαιρεθεί ο συναγερμός δεν είναι συνεπώς απαραίτητο να απενεργοποιηθεί η εγκατάσταση. - Αναβοσβήνει όταν η συσκευή τροφοδοτείται. 17

20 Εξαρτήματα του συστήματος led πράσινο αναβοσβήνει: - ανίχνευση θερμού σώματος με το σύστημα συναγερμού απενεργοποιημένο, - ανίχνευση θερμού σώματος με τη συσκευή μη προγραμματισμένη, - ανίχνευση θερμού σώματος σε φάση WalkTest, Η ζώνη ανίχνευσης, ογκομετρικού τύπου, καλύπτεται με τη χρήση του φακού Fresnel και χωρίζεται σε 17 δέσμες σε 4 ορόφους(ευρεσυτεχνεία Vimar) και μέσω ενός ανιχνευτή μικροκυμάτων με περιοχή κάλυψης 80 σε οριζόντιο επίπεδο και 30 σε κάθετο επίπεδο. Πλάγια όψη Πανοραμική όψη 1,2 m 30 μικροκύματα 80 μικροκύματα A = 11 περιοχές B = 9 περιοχές C = 3 περιοχές A C B m m 105 υπέρυθρα Setup (προγραμματισμός από την κεντρική μονάδα) 1) Καθυστέρηση ενεργοποίησης (Προεπιλεγμένη τιμή 0): η τιμή του χρόνου καθυστέρησης μπορεί να ρυθμιστεί από 0 δ. έως 62 δ. με βήματα του 1 δ. (0 δ. = άμεση), 2) Ζώνη: η ζώνη επισύνδεσης (από 1 έως 30) ρυθμίζεται από την κεντρική μονάδα επιλέγοντας στο ειδικό μενού τον αριθμό της επιλεγμένης ζώνης, 3) Όριο σημάτων PIR (Προεπιλεγμένη τιμή 3): όταν ο ανιχνευτής εντοπίσει την παρουσία θερμού σώματος στη ζώνη κάλυψης, παράγει μια σειρά σημάτων. Τα σήματα αυτά θεωρούνται έγκυρα μόνον εάν έχουν διάρκεια μεγαλύτερη του ορίου που καθορίζει ο χρήστης (βλ. σημείο 4). Για να προκληθεί συναγερμός από τον ανιχνευτή, ο αριθμός των σημάτων πρέπει να υπερβεί την οριακή τιμή που ορίζει ο χρήστης. Όσο μεγαλύτερη είναι η τιμή, τόσο μεγαλύτερη είναι η ανοχή με την οποία το σύστημα επισημαίνει την κατάσταση συναγερμού. Το πεδίο ρύθμισης κυμαίνεται από 1 έως 10. 4) Όριο σημάτων PIR (Προεπιλεγμένη τιμή 0,4): επιτρέπει την επιλογή της ελάχιστης διάρκειας του σήματος πέρα από την οποία προκαλείται μήνυμα συναγερμού όταν ξεπεραστεί ο επιλεγμένος αριθμός σημάτων στο σημείο 3. Το πεδίο ρύθμισης κυμαίνεται από 0,1 έως 8 με βήμα 0,1 s. 5) Ευαισθησία της διάταξης προστασίας (Προεπιλεγμένη τιμή 0 δηλαδή απενεργοποιημένο): ο βαθμός ευασιθησίας της διάταξης προστασίας μπορεί να ρυθμιστεί σε μια τιμή μεταξύ 0 (απενεργοποιημένη) και 15 (από 1 έως 15, όσο μεγαλύτερη είναι η τιμή τόσο μεγαλύτερος είναι ο βαθμός ευαισθησίας). 6) Όριο φωτεινότητας(προεπιλεγμένη τιμή 100%): ο βαθμός φωτεινότητας ελέγχεται από μία φωτοαντίσταση και εκφράζεται ως ποσοστό από 0% (φως) έως 100% (σκοτάδι) με βήμα 1%. Η παράμετρος αυτή είναι προαιρετική και μπορεί να χρησιμοποιηθεί σε περίπτωση εξελιγμένων λειτουργιών (π.χ., σε μια ομάδα αυτοματισμών). Μία τυπική εφαρμογή είναι να χρησιμοποιηθεί ο ανιχνευτής για τον έλεγχο ενός ρελέ που ανάβει ένα φως. σε αυτήν την περίπτωση, για να εφαρμοστεί η εντολή και σε ένα φωτεινό περιβάλλον, πρέπει να ρυθμιστεί μια χαμηλή οριακή τιμή. 7) Καθυστέρηση ενεργοποίησης (Προεπιλεγμένη τιμή 30): αν εντός του επιλεγμένου χρόνου, συμπεριλαμβανομένου του διαστήματος μεταξύ 10 και 250 δ., η συσκευή ανιχνεύει έναν αριθμό σημάτων μεγαλύτερο από το επιλεγμένο όριο στο σημείο 3, διαβιβάζεται ένα μήνυμα 18

21 Εξαρτήματα του συστήματος Σημείωση: Η συσκευή πρέπει να διαμορφωθεί σε μια εφαρμογή SAI ή σε μια εφαρμογή Αυτοματισμών. Σε περίπτωση που ο ανιχνευτής χρησιμοποιείται τόσο στην εφαρμογή αυτοματισμών όσο και σε μια εφαρμογή SAI, η διαμόρφωση της συσκσευής πρέπει πάντα να γίνεται πρώτα στο σύστημα προστασία και μετά στο σύστημα αυτοματισμού, αφού γίνει αυτό η ομάδα αυτοματισμών πρέπει να προστεθεί στο Router μέσω του ειδικού μενού Διαχείρισης Router. Εγκατάσταση Για τη σωστή λειτουργία του ανιχνευτή παρουσίας διπλής τεχνολογίας πρέπει να γίνουν τα ακόλουθα κανόνες εγκατάστασης: - μην τοποθετείτε κανένα αντικείμενο μπροστά από τον αισθητήρα υπερύθρων (φυτά, τέντες, έπιπλα κλπ.), - ο αισθητήρας δεν πρέπει να εκτίθεται άμεσα στο φως λαμπτήρων ή στην ηλιακή ακτινοβολία, - να μην είναι εκτεθειμένος σε πηγές θερμότητας, - να μην είναι προσανατολισμένος προς πηγές θερμότητας, - μην τοποθετείτε μεταλλικά αντικείμενα στη γύρω ζώνη, - μην τοποθετείτε δύο ή περισσότερους ανιχνευτές σε επάλληλες ζώνες κάλυψης. OXI OXI OXI OXI Κατά τη φάση WalkTest ο ανιχνευτής υπερύθρων ανιχνεύει την ενδεχόμενη παρουσία, επισημαίνει το συμβάν στην κεντρική μονάδα και προειδοποιεί το χρήστη με το πράσινο led να αναβοσβήνει. Η συσκευή επιτρέπει την επιλογή της καθυστέρησης ενεργοποίησης με τρόπο ώστε ο χρήστης να μπορεί να μπει ή/και να βγει από το χώρο χωρίς το σύστημα να ενεργοποιεί το συναγερμό. Η πιο απλή εφαρμογή αυτής της λειτουργίας συνίσταται στην εισαγωγή της εγκατάστασης στο εσωτερικό του σπιτιού και, στη συνέχεια, να βγει περνώντας μπροστά από έναν ή περισσότερους αισθητήρες χωρίς να ενεργοποιηθεί ο συναγερμός. Παράδειγμα: Επιλεγμένη καθυστέρηση ίση με 30 δ. Ενεργοποιώντας την εγκατάσταση έχουμε 30 δ. για να βγούμε και 30 δ. για να ξαναμπούμε (συνολικά 60 δ.), αν κάποιος μπει μετά το πέρας των 60 δ., συνεπώς η εγκατάσταση είναι ενεργοποιημένη, έχει στη διάθεσή του 30 δ. για να απενεργοποιήσει το σύστημα πριν ενεργοποιηθεί ο συναγερμός. 19

22 Εξαρτήματα του συστήματος 3.3 Ενεργοποιητής Ο ενεργοποιητής είναι ο μηχανισμός που ενεργοποιεί και απενεργοποιεί την εγκατάσταση (όλη ή τμηματικά) αφού αναγνωρίσει τον κωδικό των κλειδιών transponder. Διατίθεται στα ακόλουθα μοντέλα: 20482: 2 μονάδες Eikon 16932: 2 μονάδες Idea 14482: 2 μονάδες Plana Eikon Idea Plana Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας (Vn): BUS (20-32 V d.c.) - Βαθμός προστασίας: IP30 - Θερμοκρασία λειτουργίας: C (για εσωτερικό) - Εγκατάσταση: χωνευτή ή επίτοιχη (με κουτί ) - Τύπος προστασίας: κατά του ανοίγματος και αφαίρεσης με ενσωματωμένο αισθητήρα υπερύθρων - Κατανάλωση: 10 ma - Μπουτόν προγραμματισμού - Led σήμανσης - Δύο ακροδέκτες για σύνδεση με πολικότητα στο bus - Δυνατότητα προγραμματισμού ευαισθησίας του συστήματος προστασίας. - Δυνατότητα προγραμματισμού ζώνης επισύνδεσης μέσω κεντρικής μονάδας. Ο ενεργοποιητής ελέγχεται για την ενεργοποίηση και την απενεργοποίηση της εγκατάστασης από κλειδί transponder με πάνω από 1000 δισεκατ. πιθανούς συνδυασμούς. Σημείωση: μην τοποθετείτε δύο ενεργοποιητές τον ένα δίπλα στον άλλο στο ίδιο κουτί. Λειτουργία Αναγνωρίζει τον κωδικό του κλειδιού με transponder για να κάνει την πρώτη καταχώρησ (προσθήκη κλειδιών) και σε κανονική λειτουργία ενεργοποιεί και απενεργοποιεί το σύστημα διαβιβάζοντας τον κωδικό στην κεντρική μονάδα. Σημάνσεις led κόκκινο: - σταθερά αναμμένο στη φάση προγραμματισμού; - αναβοσβήνει με το σύστημα σε συναγερμό ή μετά από προσπάθεια παραβίασης του μηχανισμού. Το led εξακολουθεί να αναβοσβήνει έως ότου διαγραφεί ο συναγερμός που το προκάλεσε ή ενεργοποιηθεί εκ νέου το σύστημα; Συνεπώς δεν αρκεί η απενεργοποίηση της εγκατάστασης για να διακοπεί ο συναγερμός. Το led αναβοσβήνει επίσης όταν δεν αναγνωριστεί ο κωδικός του κλειδιού. led πράσινο αναβοσβήνει: - ο κωδικός του κλειδιού αναγνωρίστηκε, - το σύστημα ενεργοποιήθηκε εν μέρει, 20

23 INSERITORE πράσινο led σταθερά αναμμένο: - το σύστημα ενεργοποιήθηκε συνολικά, led κόκκινο/πράσινο αναβοσβήνει: - υποδηλώνει κατάσταση συναγερμού που έχει λήξει (μνήμη συναγερμού), Εξαρτήματα του συστήματος Setup (προγραμματισμός από την κεντρική μονάδα) 1) Ζώνη: η ζώνη επισύνδεσης από 1 έως 30 ρυθμίζεται από την κεντρική μονάδα επιλέγοντας στο ειδικό μενού τον αριθμό της επιλεγμένης ζώνης, 2) Ευαισθησία της συσκευής προστασίας: (Προκαθορισμένη τιμή 0 = απενεργοποιημένο). Ο βαθμός ευαισθησίας του συστήματος προστασίας μπορεί να προγραμματιστεί με τιμή από 0 (απενεργοποιημένο) έως 15 (από 1 έως 15, όσο μεγαλύτερη είναι η τιμή τόσο μεγαλύτερη είναι η ευαισθησία). 3) Άνοιγμα όταν είναι ενεργό: (προεπιλεγμένη τιμή OFF). Η τιμή αυτή σας επιτρέπει να αποφασίσετε εάν το transponder πρέπει να ενεργοποιεί έναν εκκινητή που βρίσκεται στην ίδια ζώνη του ενεργοποιητή όταν το κλειδί πλησιάσει και το σύστημα είναι ενεργοποιημένο. 4) Άνοιγμα αν είναι σε αναμονή: (προεπιλεγμένη τιμή OFF). Η τιμή αυτή σας επιτρέπει να αποφασίσετε εάν το transponder πρέπει να ενεργοποιεί έναν εκκινητή που βρίσκεται στην ίδια ζώνη του ενεργοποιητή όταν το κλειδί πλησιάσει και το σύστημα είναι απενεργοποιημένο. Υπόμνημα: +, - : Σύνδεση στο BUS BUS 21

24 Εξαρτήματα του συστήματος Κλειδί transponder Τα κλειδιά με transponder (01815), cπου δεν απαιτούν ούτε συντήρηση ούτε μπαταρίες, είναι ειδικές συσκευές, μεγέθους ενός μπρελόκ κλειδιών, η λειτουργία των οποίων είναι ανάλογη με αυτή των παραδοσιακών τηλεχειριστηρίων. Κάθε κλειδί είναι εφοδιασμένο με έναν μοναδικό κωδικό διαφορετικο για κάθε κλειδί (1000 δισεκατομμύρια πιθανών συνδυασμών) και, με βάση την επιλεγμένη διαμόρφωση στους ενεργοποιητές, μπορούν να ενεργοποιήσουν ή/ και να απενεργοποιήσουν την εγκατάσταση συναγερμού ή τον επιμερισμό της. Τα κλειδιά transponder είναι στενά συσχετισμένα με του ενεργοποιητές, οι οποίοι αποθηκεύουν τους κωδικούς τους στη φάση προγραμματισμού και τους διαβιβάζουν στην κεντρική μονάδα για την αναγνώριση. Λειτουργία Η επαφή επαγωγικού τύπου μεταξύ του ενεργοποιητή, όπου βρίσκεται το πρωτεύον ενός μετασχηματιστή, και του κλειδιού transponder, όπου βρίσκεται το δευτερεύον (πηνίο σε μικρή κάψουλα), παράγει ενέργεια που ενεργοποιεί το δευτερεύον, το οποίο ανταποκρίνεται διαμορφώνοντας και εκπέμποντας τον κωδικό. Ο κωδικός εκπέμπεται θέτοντας σε επαφή (όπως επισημαίνει η θέση του βέλους) το κλειδί transponder με τον ενεργοποιητή, ο οποίος το αναγνωρίζει και ενημερώνει το σύστημα. Τα κλειδιά μπορούν να έχουν επωνυμία SAI και SPECIALE SAI. SAI: επιτρέπει την ενεργοποίηση/απενεργοποίηση του συστήματος μέσω οποιουδήποτε ενεργοποιητή της εγκατάστασης. ενεργοποιεί τους επιμερισμούς και κατά συνέπεια τις ζώνες που είναι αντιστοιχισμένες με τον ίδιο τον ενεργοποιητή. Σε κάθε ενεργοποιητή μπορούν να επισυνδεθούν έως 24 κλειδιά SAI, ο κωδικός των οποίων μπορεί να αναγνωριστεί από όλους τους ενεργοποιητές SPECIALE SAI: επιτρέπει την ενεργοποίηση/απενεργοποίηση της εγκατάστασης μόνο μέσω του ενεργοποιητή από τον οποίο διαμορφώθηκε και ενεργοποιεί μόνο τις αντίστοιχες ζώνες. Σε κάθε ενεργοποιητή μπορούν να επισυνδεθούν έως 4 κλειδιά SPECIAL SAI. Το κλειδί SPECIALE SAI μπορεί να συνδεθεί, στον ίδιο ενεργοποιητή, με διαφορετικούς επιμερισμούς από το κλειδί SAI. 22

25 3.4 Ψηφιακό πληκτρολόγιο Εξαρτήματα του συστήματος Συσκευή που επιτρέπει, μέσω πληκτρολόγησης του κωδικού στο πληκτρολόγιο, να ενεργοποιήσει ή να απενεργοποιήσει την εγκατάσταση σύμφωνα με τους επιμερισμούς στους οποίους χωρίζεται η συγκεκριμένη εγκατάσταση. Διατίθεται στα ακόλουθα μοντέλα: 20483: 2 μονάδες Eikon 16933: 2 μονάδες Idea 14483: 2 μονάδες Plana Eikon Idea Plana Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας (Vn): BUS V d.c. - Βαθμός προστασίας: P30 - Θερμοκρασία λειτουργίας: -5 χ +45 C (για εσωτερικό) - Εγκατάσταση: χωνευτή ή επίτοιχη (με κουτί ) - Τύπος προστασίας: κατά του ανοίγματος και αφαίρεσης με ενσωματωμένο οπτικό σύστημα προστασίας - Κατανάλωση: 15 ma - Δυνατότητα προγραμματισμού ζώνης επισύνδεσης μέσω κεντρικής μονάδας - Μπουτόν διαμόρφωσης (μπουτόν C) - Βομβητής προειδοποίησης: 85 db(a) σε 10cm - Led σήμανσης για κάθε πίεση του μπουτόν, το μπουτόν OK έχει ένα δίχρωμο led κόκκινο/πράσινο - Αποθηκεύει έως 30 διαφορετικούς κωδικούς 5 ψηφίων ( συνδυασμοί) Λειτουργία Η συσκευή χρησιμοποιείται για την ενεργοποίηση και απενεργοποίηση, ολική ή μερική, του σύστήματος συναγερμού. Με το πληκτρολόγιο 12 πλήκτρων μπορείτε να εισάγετε ένα PIN 5 ψηφίων (κωδικός πρόσβασης) που επιτρέπει στη συνέχεια να επιλεχθούν οι επιμερισμοί προς ενεργοποίηση ή απενεργοποίηση. Ένας επιμερισμός είναι ένα σύνολο ζωνών που ενεργοποιούνται ή απενεργοποιούνται ταυτόχρονα. Σε κάθε PIN πρέπει να συνδέεται στην κεντρική μονάδα ένας ή περισσότεροι επιμερισμοί. Το ΡΙΝ αυτό επιτρέπει την ενεργοποίηση ή απενεργοποίηση των επιμερισμών με τις οποίες συνδέεται. Στην κεντρική μονάδα μπορούν να δημιουργηθούν έως 9 διαφορετικοί επιμερισμοί. Διαδικασία εκκίνησης 1- κάντε επαναφορά (reset) του πληκτρολογίου (βλέπε διαδικασία Επαναφοράς της συσκευής) 2- προγραμματίστε το πληκτρολόγιο (βλέπε διαδικασία Προσθήκη συσκευών bus) 3- εισάγετε το PIN 5 ψηφίων που θα χρησιμοποιηθεί ως κωδικός πρόσβασης στην κεντρική μονάδα (βλέπε Διαχείριση κλειδιών SAI - Αποθήευση νέου κλειδιού και νέου PIN ψηφιακού πληκτρολογίου) 4- εισάγετε τουλάχιστον έναν επιμερισμό (Επιμερισμός - Διαχείριση επιμερισμός) 5- συνδέστε το PIN στον/στους επιμερισμό/(ούς) που δημιουργήθηκαν (Επιμερισμός - σύνδεση επιμερισμών με τους κωδικούς τυ πληκτρολογίου). 23

26 Εξαρτήματα του συστήματος Διαδικασία ενεργοποίησης/απενεργοποίησης του συστήματος Στο πληκτρολόγιο πληκτρολογέίται το PIN (κωδικός πρόσβασης) 5 ψηφίων και μετά πιέζεται το μπουτόν OK: - αν το PIN δεν αναγνωριστεί ως έγκυρο, το μπουτόν OK αναβοσβήνει κόκκινο για 5 δευτερόλεπτα, - αν ο κωδικός αναγνωριστέί ως έγκυρος, ανάβει ο εσωτερικός φωτισμός των μπουτόν που αντιστοιχούν στους ενεργούς επιμερισμούς (ενεργοποιημένους) το σύστημα και το μπουτον OK αναβοσβήνει με πράσινο χρώμα. Πράγματι, κάθε αριθμητικό μπουτόν λαμβάνει τη σημασία επισήμανσης και χειρισμού του αντίστοιχου επιμερισμού. Το μπουτόν 1 ελέγχει τον επιμερισμό 1, το μπουτόν 2 ελέγχει τον επιμερισμό 2 συνεχίζοντας έτσι. Ο εσωτερικός φωτισμός των μπουτόν παρέχει μία οπτική επιβεβαίωση ενεργοποίησης ή απενεργοποίησης κάθε επιμερισμού που υπάρχει στο σύστημα, αν ένας επιμερισμός είναι ενεργός, το αντίστοιχο μπουτόν φωτίζεται. Για παράδειγμα, αν είναι ενεργός ο επιμερισμός 2, το μπουτόν 2 θα φωτίζεται. Το μπουτόν 0 λαμβάνει τη λειτουργία ειδικού χειριστηρίου, πράγματι, μέσω του μπουτόν 0 γίνεται ενεργοποίηση ή απενεργοποίηση όλων των επιμερισμών που συνδέονται με ένα συγκεκριμένο PIN. Πιέζοντας το μπουτόν 0, αν υπάρχουν επιμερισμοί συνδεδεμένοι με το PIN που είναι ενεργοί, θα απενεργοποιηθούν (led μπουτόν 0 σβηστό). Πιέζοντας το μπουτόν 0, αν το σύστημα είναι εντελώς ανενεργό, όλοι οι επιμερισμοί συνδεδεμένοι με το PIN θα ενεργοποιηθούν (led μπουτόν 0 φωτιζόμενο αν η εγκατάσταση είναι συνολικά ενεργό). Για παράδειγμα, αν σε ένα PIN συνδέονται οι επιμερισμοί 2, 4 και 6, πιέζοντας το μπουτόν 0 θα ενεργοποιηθούν ή θα απενεργοποιηθούν μαζί (δεν είναι δηλαδή απαραίτητο να πληκτρολογήσετε μεμονωμένα τα μπουτόν 2, 4 και 6). Αν για ένα ΡIN έχει επιλεχθεί η κεντρική μονάδα φωνής Όλοι οι επιμερισμοί (βλέπε σημείο 4 της διαδικασίας εκκίνησης), το μπουτόν 0 θα κάνει την ενεργοποίηση και την απενεργοποίηση ΣΥΝΟΛΙΚΑ της εγκατάστασης και θα ενεργοποιήσει το φωτισμό του μπουτόν 0 υποδεινύοντας την κατάσταση του συστήματος (ενεργό/ ανενεργό συνολικά). Ο εσωτερικός φωτισμός όλων των μπουτόν λειτουργεί με χρονορύθμιση. Συνεπώς, ανακεφαλαιόνοντας, αν το ΡΙΝ αναγνωριστεί ως έγκυρο (led πράσινο OK αναβοσβήνει), μπορείτε να διενεργήσετε την ενεργοποίηση και την απενεργοποίηση κάθε ενός επιμερισμού που, κατά τη φάση εκκίνησης, συνδέθηκε με αυτό το ίδιο PIN. Πιέζοντας ένα φωτιζόμενο μπουτόν απενεργοποιείται ο αντίστοιχος επιμερισμός (το μπουτόν σβήνει), αντίθετα, πιέζοντας ένα μη φωτιζόμενο μπουτόν ενεργοποιείται ο αντίστοιχος επιμερισμός (το μπουτόν ανάβει). Αφού επιλέξετε τους επιθυμητούς επιμερισμούς πιέστε το μπουτόν OK έτσι ώστε η κεντρική μονάδα να αναγνωρίζει την αλλαγή, η τελευταία, έπειτα από την αίτηση από το πληκτρολόγιο, προχωράει με την ενεργοποίηση ή απενεργοποίηση των επιμερισμών που συνδέονται με το εισηγμένο ΡΙΝ και διαβιβάζει σε όλα τα πληκτρολόγια που υπάρχουν στην εγκατάσταση το ίδιο μήνυμα ενεργοποίησης. Στο σημείο αυτό, το πληκτρολόγιο στο οποίο ενεργείται (δηλαδή αυτό στο οποίο πληκτρολογήθηκε ο κωδικός) και μόνο σε αυτό, θα εμφανίσει με τον εσωτερικό φωτισμό των μπουτόν τη νέα κατάσταση ενεργοποίησης/απενεργοποίησης των διαφόρων επιμερισμών. Η εμφάνιση αυτή θα διατηρηθεί για περίπου 5 δευτερόλεπτα και μετά τα μπουτόν θα σβήσουν. Το πληκτρολόγιο εκπέμπει και ένα ηχητικό σήμα που επιτρέπει στο χρήστη να αναγνωρίσει, σε συνδυασμό με τον εσωτερικό φωτισμό των μπουτόν, την τρέχουσα κατάσταση της εγκατάστασης. Πιο συγκεκριμένα: - 1 μπιπ αν η εγκατάσταση έχει ενεργοποιηθεί - 2 μπιπ αν η εγκατάσταση έχει απενεργοποιηθεί - 3 μπιπ αν η εγκατάσταση έχει ενεργοποιηθεί μερικώς Το μπουτόν C χρησιμοποιείται ως μπουτόν διαγραφής. Η πίεση του μπουτόν C κατά την πληκτρολόγηση του PIN ή κατά τη φάση επιλογής της ενεργοποίησης/ απενεργοποίησης των επιμερισμών προκαλεί τη διαγραφή των ενεργειών που έχου εκτελεστεί. Το μπουτόν C είναι το ίδιο μπουτόν που χρησιμοποιείται κατά τη διαδικασία διαμόρφωσης. 24

27 Εξαρτήματα του συστήματος Ένας κωδικός ΡΙΝ που προστίθεται σε ένα πληκτρολόγιο αναγνωρίζεται και από όλα τα άλλα πληκτρολόγια που υπάρχουν στην εγκατάσταση, (έως το πολύ 30). Setup (προγραμματισμός από την κεντρική μονάδα) 1) Ζώνη: η ζώνη επισύνδεσης από 1 έως 30 ρυθμίζεται από την κεντρική μονάδα επιλέγοντας στο ειδικό μενού τον αριθμό της επιλεγμένης ζώνης, 2) Ευαισθησία της συσκευής προστασίας: (Προκαθορισμένη τιμή 0 = απενεργοποιημένο). Ο βαθμός ευαισθησίας του συστήματος προστασίας μπορεί να προγραμματιστεί με τιμή από 0 (απενεργοποιημένο) έως 15 (από 1 έως 15, όσο μεγαλύτερη είναι η τιμή τόσο μεγαλύτερη είναι η ευαισθησία). 3) Άνοιγμα όταν είναι ενεργό: (προεπιλεγμένη τιμή OFF). Η τιμή αυτή επιτρέπει να αποφασίσετε αν το πληκτρολόγιο πρέπει να ενεργοποιήσει ένα πληκτρολόγιο που βρίσκεται στην ίδια ζώνη όταν το σύστημα είναι ενεργό. 4) Άνοιγμα όταν είναι σε αναμονή: (προεπιλεγμένη τιμή OFF). Η τιμή αυτή επιτρέπει να αποφασίσετε αν το πληκτρολόγιο πρέπει να ενεργοποιήσει ένα πληκτρολόγιο που βρίσκεται στην ίδια ζώνη όταν το σύστημα είναι ανενεργό. 5) Ήχος ενεργοποίησης: (προεπιλεγμένη τιμή OΝ). Δυνατότητα ενεργοποίησης/απενεργοποίησης της επισήμανσης ενεργοποίησης/.απενεργοποίησης της εγκατάστασης. 25

28 Εξαρτήματα του συστήματος 3.5 Μονάδα back-up χωνευτή και από οδηγό EN Μονάδα back-up χωνευτή Η μονάδα back-up φιλοξενεί στο εσωτερικό της 2 μπαταρίες μολύβδου (δεν διατίθενται), οι οποίες συνδέονται σε σειρά και φορτίζονται από το τροφοδοτικό. Επιτρέπουν την τροφοδοσία του συστήματος σε περίπτωση black-out. Μπορεί να φορτίζεται από το τροφοδοτικό ή από την έξοδο AUX του τροφοδοτικού Διαθέτει σειρήνα εσωτερικού χώρου. Διατίθεται στα ακόλουθα μοντέλα: : λευκό χρώμα Idea, για κουτιά που προορίζονται για τοποθέτηση χωνευτά ή για επίτοιχη τοποθέτηση B : γκρι χρώμα Idea, για κουτιά που προορίζονται για τοποθέτηση χωνευτά ή για επίτοιχη τοποθέτηση : λευκό χρώμα Plana, για κουτιά που προορίζονται για τοποθέτηση χωνευτά ή για επίτοιχη τοποθέτηση 16894, N: χρώμα next Eikon, για κουτιά που προορίζονται για τοποθέτηση χωνευτά ή για επίτοιχη τοποθέτηση Ν SL: χρώμα ασημί Plana, για κουτιά που προορίζονται για τοποθέτηση χωνευτά ή για επίτοιχη τοποθέτηση SL Σημείωση: Για τη σειρά Eikon χρησιμοποιείται το προϊόν Τεχνικά χαρακτηριστικά - Απορρόφηση από το τροφοδοτικό σε περίπτωση άδειων μπαταριών: 150 ma - Ονομαστική τάση τροφοδοσίας (Vn): 29 ±1 V d.c. - Τάση εξόδου: BUS 29 ±1 V d.c. - Μέγ. ρεύμα εξόδου: BUS 320 ma - Βαθμός προστασίας: IP30 - Θερμοκρασία λειτουργίας: C (για εσωτερικό) - Στάθμη ήχου στα 3 m (βοηθητική σειρήνα): 80 db (A) - Μπαταρίες: 2x12 V - 2 Ah - Εγκατάσταση: χωνευτή ή επίτοιχη - Τύπος προστασίας: από το άνοιγμα καπακιού με μικροδιακόπτη - Μπουτόν προγραμματισμού - Led σήμανσης H monςada back-up έχει 2 ακροδέκτες εισόδου για σύνδεση στο τροφοδοτικό V d.c. (έξοδος AUX + -) Περιλαμβάνει: - πηνίο απόζευξης τροφοδοτικού και bus; - σειρήνα εσωτερικού χώρου; - υποδοχή για τις μπαταρίες.

29 Εξαρτήματα του συστήματος Η μονάδα back-up παρουσιάζει 6 ακροδέκτες εξόδου: BUS + - : τροφοδοσία του bus, BATT_EXT + - : σύνδεση με τη βοηθητική μονάδα μπαταριών 01803, A: σύνδεση με τη βοηθητική μονάδα μπαταριών για την προστασία από το κόψιμο των καλωδίων. Τροφοδοτώντας τη μονάδα back-up μέσω της εξόδου AUX του τροφοδοτικού μπορεί να τροφοδοτήσει, εκτός από το bus, και την κεντρική μονάδα αποτροπής παραβίασης θυροτηλεόρασης By-me και μία πρόσθετη μονάδα back-up. - Μέγ. ρεύμα τροφοδοσίας για την κεντρική μονάδα By-me: 150 ma d.c. - Ονομαστική τάση τροφοδοσίας κεντρικής μονάδας By-me αποτροπής παραβίασης θυροτηλεόρασης (Vn): 29 V ±1 V d.c. - Ονομαστική τάση εξόδου για βοηθητική μονάδα back-up (Vn): 27 V ±1 V d.c. - Ονομαστική ρεύμα τροφοδοσίας βοηθητικής μονάδας back-up (Vn): 150 ma d.c. Χαρακτηριστικά Ενσωματωμένη σειρήνα; Εκπομπή ήχου διαμορφωμένης συχνότητας και δυνατότητα επιλογής διαφορετικών ήχων αναλόγως με τον τύπο συναγερμού. Δυνατότητα επιλογής του ηχητικού σήματος επισήμανσης των ενεργειών ενεργοποίησης/απενεργοποίησης της εγκατάστασης (μπιπ). Αυτοπροστασία από κοπή καλωδίων. Προγραμματισμός μέγιστης διάρκειας ηχητικού συναγερμού. Έλεγχος κατάστασης μπαταριών και ενημέρωση κεντρικής μονάδας. Υποδοχή για 2 μπαταρίες 12 V και 2 Ah με λειτουργία back-up (εφεδρικές) σε περίπτωση black-out. Κύκλωμα φόρτισης μπαταρίας (εφεδρική μπαταρία) Είσοδος 29 V d.c. (τάση τροφοδοσίας από τροφοδοτικό) και έξοδος 29 V d.c. (τάση του bus), Κατά τη φάση προγραμματισμού μπορείτε να επιλέξετε διαφορετικό ήχο για κάθε τύπο συναγερμού έτσι ώστε να υπάρχει ακουστική διαφοροποίηση. Αυτό επιτρέπει την άμεση αναγνώριση του τύπου συναγερμού. Οι σημάνσεις συναγερμού έχουν φθίνουσα προτεραιότητα σύμφωνα με τον ακόλουθο πίνακα: Προτεραιότητα Προσπάθεια ανοίγματος του καπακιού 3 (max) Σύστημα σε συναγερμό 2 Η σειρήνα δεν επικοινωνεί πλέον με το υπόλοιπο σύστημα (τα καλώδια είναι κομμένα) 1 λεπτό Η διάρκεια κάθε ήχου επιλέγεται σε χρονικό διάστημα από 5 s έως 5 min. 27

30 Εξαρτήματα του συστήματος 1) Τύπος ήχου Το σύστημα παρέχει τη δυνατότητα επιλογής 4 διαφορετικών τύπων ήχου για συνδυασμό με τους διάφορους τύπους συναγερμού: - άνοιγμα καπακιού (απόπειρα παραβίασης μηχανισμού) - σύστημα σε alarm (ανίχνευση παρουσίας ή απόπειρας δολιοφθοράς) - απόπειρα παραβίασης - watchdog ή κοπή καλωδίων Για να ενεργοποιήσετε αυτήν τη λειτουργία: Από το μενού Διαχείριση συσκευών επιλέξτε Παράμετορι, - μέσω του q και του p επιλέξτε Back-up, - επιλέξτε Ok, - μέσω του q και του p επιλέξτε Παράμετροι, - επιλέξτε Τύπος ήχου: εμφανίζονται στην οθόνη 4 ψηφία καθένα από τα οποία είναι συνδεδεμένα με ένα συγκεκριμένο τύπο συναγερμού (από αριστερά προς τα δεξιά): - 1ο ψηφίο ήχος συστήματος προστασίας - 2ο ψηφίο παραβίαση καπακιού - 3ο ψηφίο συναγερμός παρουσίας, - 4ο ψηφίο Watchdog - Επιλέξτε Λειτ. και με τα μπουτόν q και p μπορείτε να αποδόσετε σε κάθε σειρά μία τιμή μεταξύ 0 και 4. Η τιμή 0 αντιστοιχεί σε μη ενεργοποιημένο ήχο. Οι διαθέσιμοι ήχοι και τα αντίστοιχα χαρακτηριστικά περιγράφονται στον ακόλουθο πίνακα: Τύπος ήχου Χαρακτηριστικά 0 Ανενεργό 1 Συντονισμός ανόδου και καθόδου σε υψηλή συχνότητα 2 Συντονισμός μόνο ανόδου σε υψηλή συχνότητα 3 Πολυτονικό σε υψηλή συχνότητα 4 Διτονικό σε υψηλή συχνότητα Παράδειγμα Επιλέγοντας (από αριστερά) τη σειρά , επιτυγχάνεται η ακόλουθη ρύθμιση: - σε περίπτωση συναγερμού προστασίας στο σύστημα η μονάδα back-up δεν παράγει κανένα ηχητικό σήμα, - σε περίπτωση συναγερμού παραβίασης του μηχανισμού, η μονάδα back-up παράγει τον ήχο υψηλής συχνότητας με αυξομειούμενη ένταση, - σε περίπτωση συναγερμού παραβίασης, η μονάδα back-up παράγει τον ήχο υψηλής συχνότητας μόνο με αυξανόμενη ένταση, - σε περίπτωση συναγερμού Watchdog, η μονάδα back-up παράγει το διτονικό ήχο χαμηλής συχνότητας. 28
