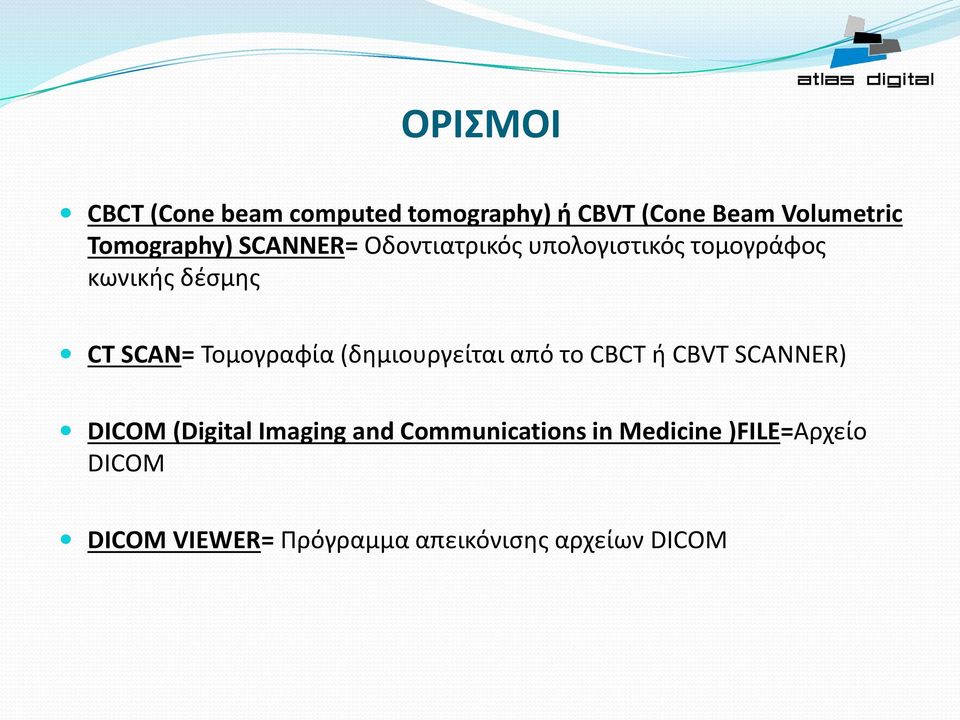

2 ΟΡΙΣΜΟΙ CBCT (Cone beam computed tomography) ή CBVT (Cone Beam Volumetric Tomography) SCANNER= Οδοντιατρικός υπολογιστικός τομογράφος κωνικής δέσμης CT SCAN= Τομογραφία (δημιουργείται από το CBCT ή CBVT SCANNER) DICOM (Digital Imaging and Communications in Medicine )FILE=Αρχείο DICOM DICOM VIEWER= Πρόγραμμα απεικόνισης αρχείων DICOM

Τομογραφία (δημιουργείται από το CBCT ή CBVT SCANNER) DICOM (Digital Imaging and

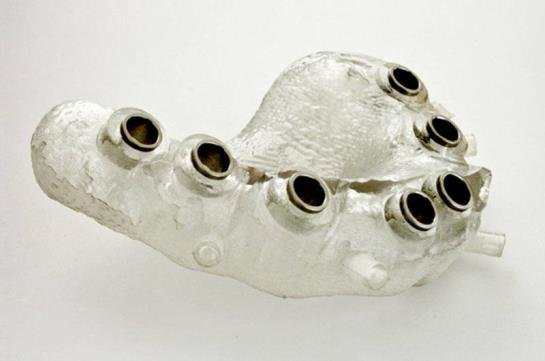

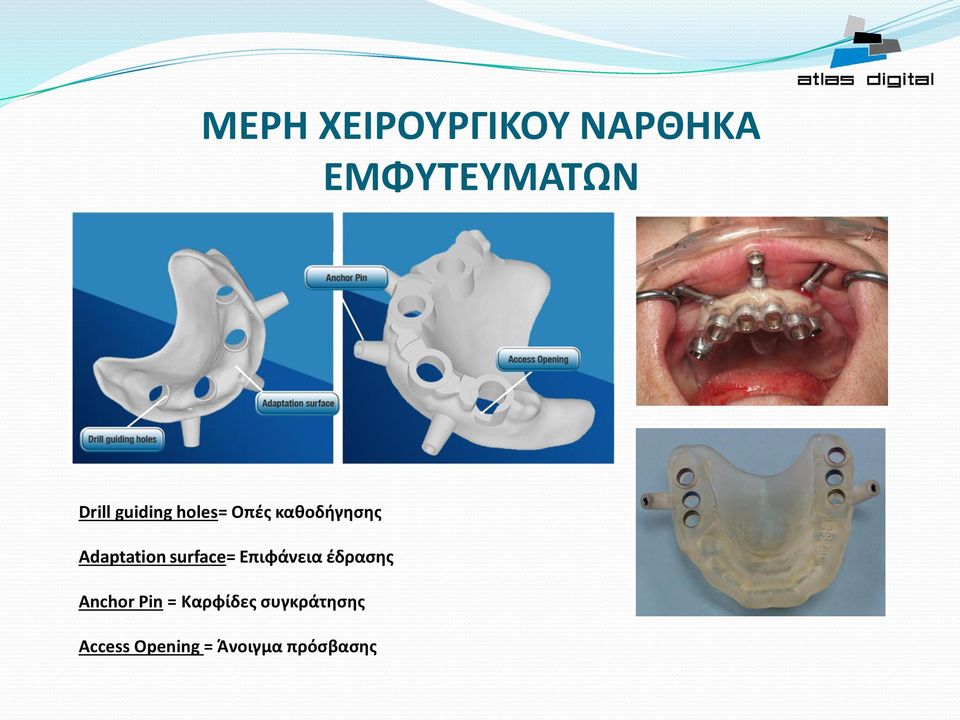

3 ΜΕΡΗ ΧΕΙΡΟΥΡΓΙΚΟΥ ΝΑΡΘΗΚΑ ΕΜΦΥΤΕΥΜΑΤΩΝ Drill guiding holes= Οπές καθοδήγησης Adaptation surface= Επιφάνεια έδρασης Anchor Pin = Καρφίδες συγκράτησης Access Opening = Άνοιγμα πρόσβασης

ΜΕΡΗ ΧΕΙΡΟΥΡΓΙΚΟΥ ΝΑΡΘΗΚΑ ΕΜΦΥΤΕΥΜΑΤΩΝ ΜΕΡΗ ΤΟΥ ΧΕΙΡΟΥΡΓΙΚΟΥ ΝΑΡΘΗΚΑ ΕΜΦΥΤΕΥΜΑΤΩΝ Anchor Pin/Anchor Drill Περιγραφή Διασφαλίζει ότι ο χειρουργικός νάρθηκας είναι σταθερά ακινητοποιημένος στη

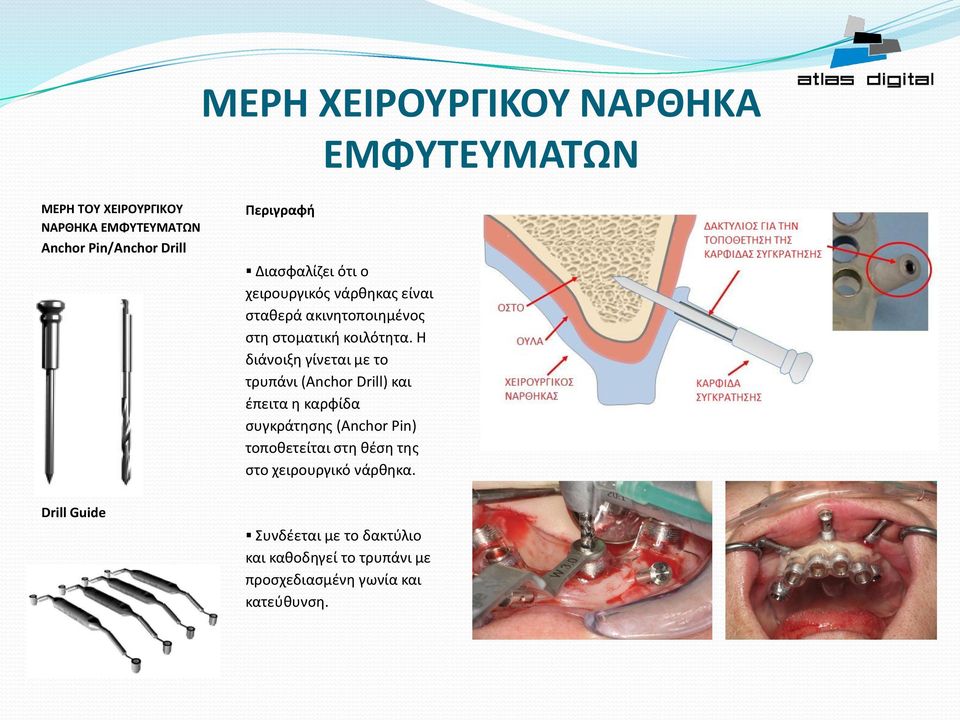

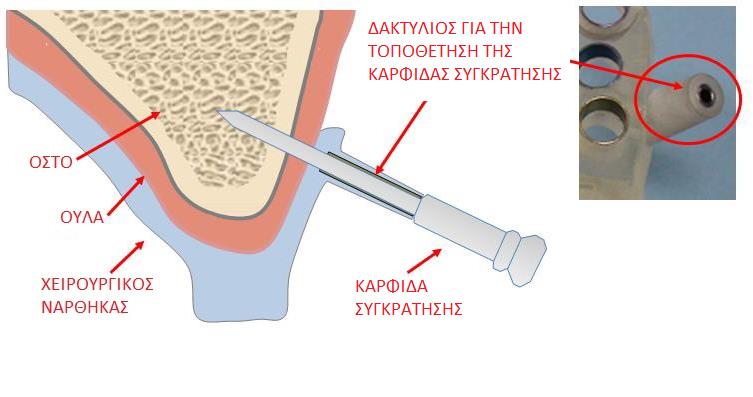

4 ΜΕΡΗ ΧΕΙΡΟΥΡΓΙΚΟΥ ΝΑΡΘΗΚΑ ΕΜΦΥΤΕΥΜΑΤΩΝ ΜΕΡΗ ΤΟΥ ΧΕΙΡΟΥΡΓΙΚΟΥ ΝΑΡΘΗΚΑ ΕΜΦΥΤΕΥΜΑΤΩΝ Anchor Pin/Anchor Drill Περιγραφή Διασφαλίζει ότι ο χειρουργικός νάρθηκας είναι σταθερά ακινητοποιημένος στη στοματική κοιλότητα. Η διάνοιξη γίνεται με το τρυπάνι (Anchor Drill) και έπειτα η καρφίδα συγκράτησης (Anchor Pin) τοποθετείται στη θέση της στο χειρουργικό νάρθηκα. Drill Guide Συνδέεται με το δακτύλιο και καθοδηγεί το τρυπάνι με προσχεδιασμένη γωνία και κατεύθυνση.

Η διάνοιξη γίνεται με το τρυπάνι (Anchor Drill) και έπειτα η καρφίδα συγκράτησης (Anchor Pin) τοποθετείται στη

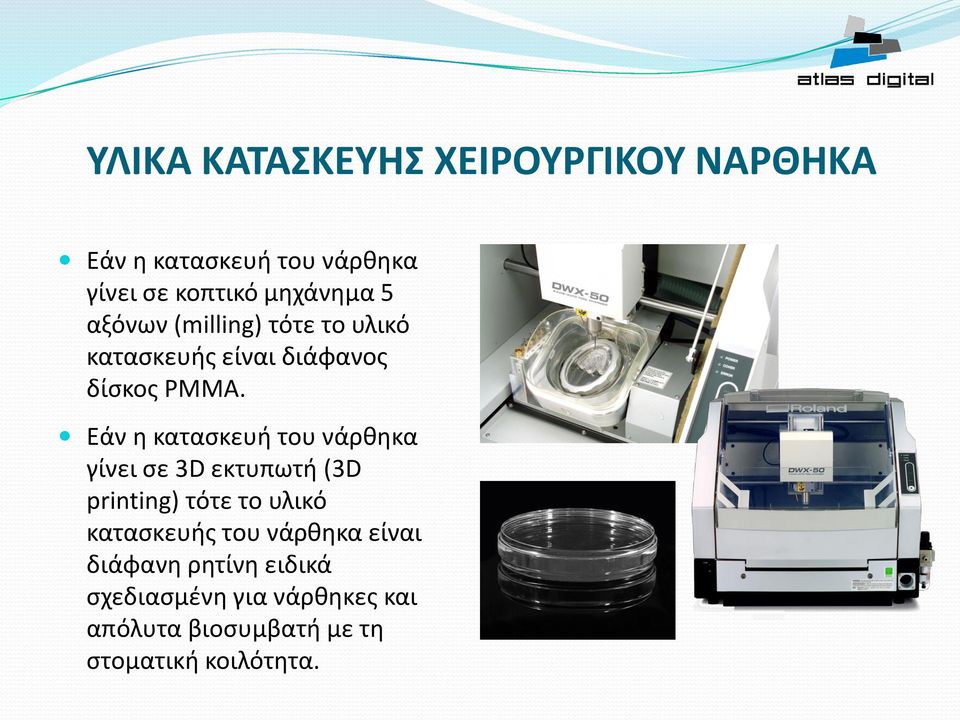

5 ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗΣ ΧΕΙΡΟΥΡΓΙΚΟΥ ΝΑΡΘΗΚΑ Εάν η κατασκευή του νάρθηκα γίνει σε κοπτικό μηχάνημα 5 αξόνων (milling) τότε το υλικό κατασκευής είναι διάφανος δίσκος PMMA. Εάν η κατασκευή του νάρθηκα γίνει σε 3D εκτυπωτή (3D printing) τότε το υλικό κατασκευής του νάρθηκα είναι διάφανη ρητίνη ειδικά σχεδιασμένη για νάρθηκες και απόλυτα βιοσυμβατή με τη στοματική κοιλότητα.

Εάν η κατασκευή του νάρθηκα γίνει σε 3D εκτυπωτή (3D printing) τότε το υλικό κατασκευής του

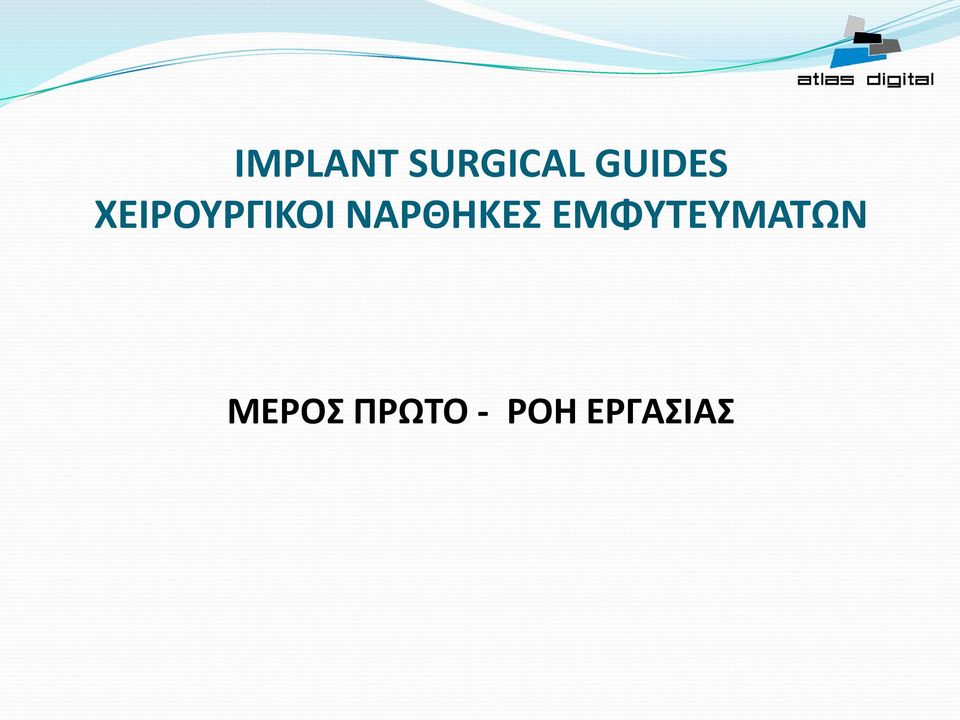

6 IMPLANT SURGICAL GUIDES ΧΕΙΡΟΥΡΓΙΚΟΙ ΝΑΡΘΗΚΕΣ ΕΜΦΥΤΕΥΜΑΤΩΝ ΜΕΡΟΣ ΠΡΩΤΟ - ΡΟΗ ΕΡΓΑΣΙΑΣ

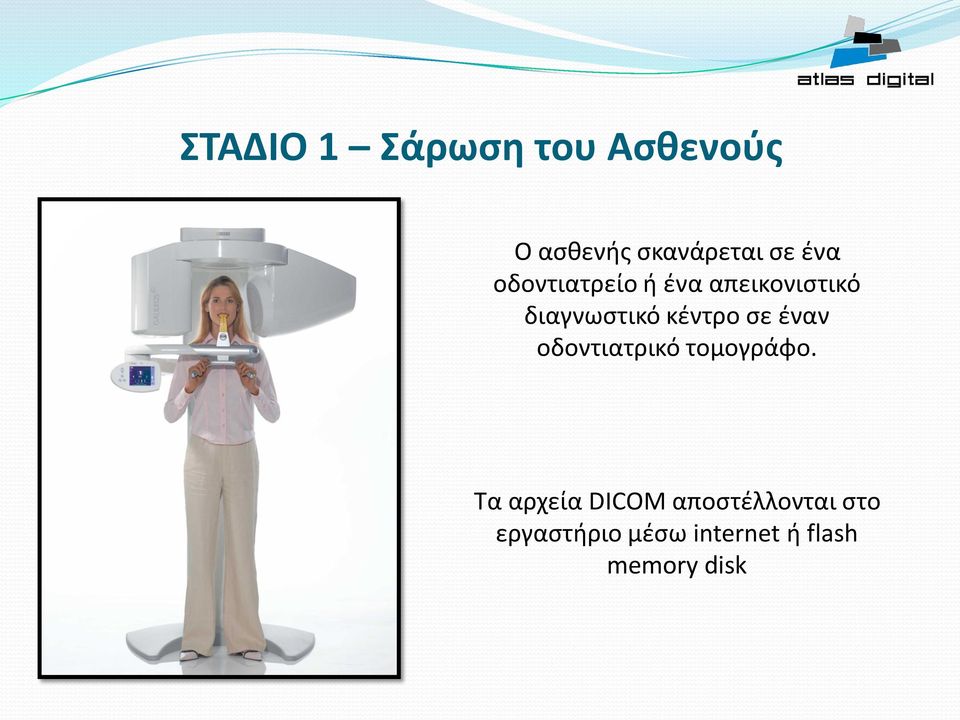

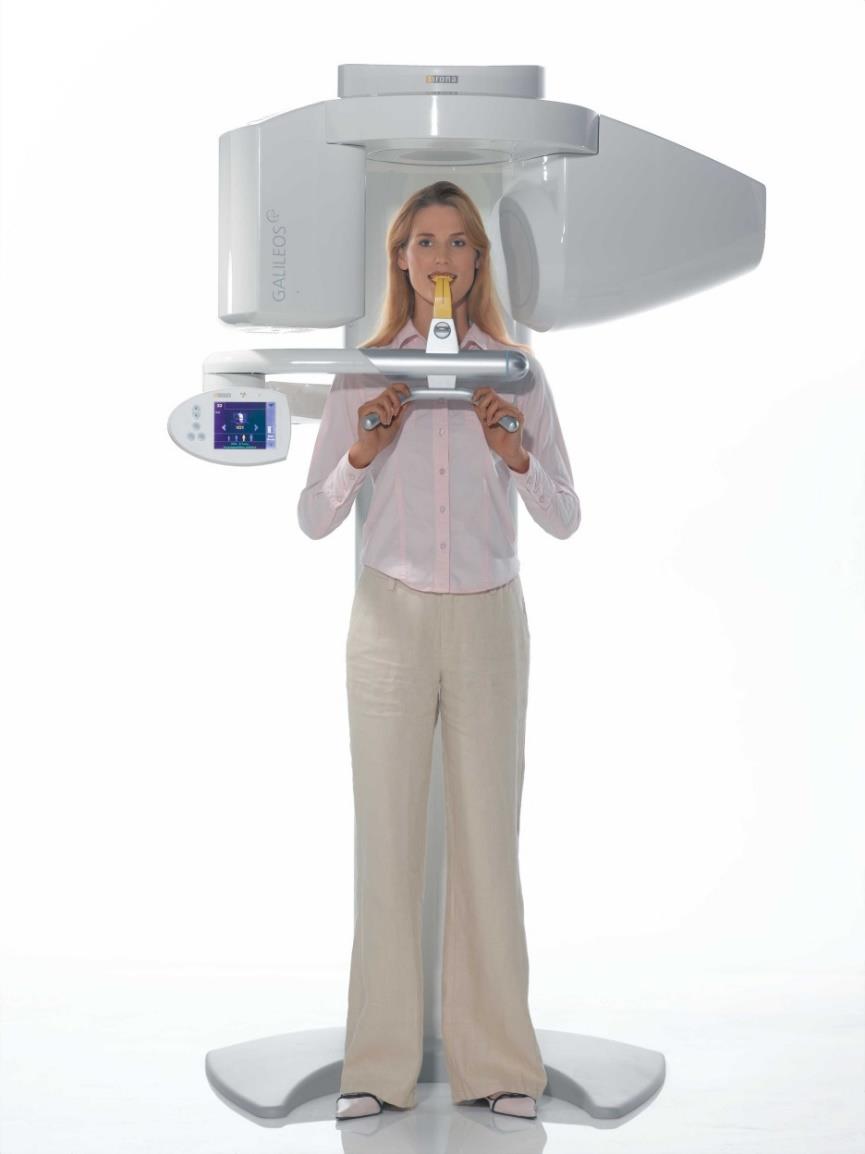

7 ΣΤΑΔΙΟ 1 Σάρωση του Ασθενούς Ο ασθενής σκανάρεται σε ένα οδοντιατρείο ή ένα απεικονιστικό διαγνωστικό κέντρο σε έναν οδοντιατρικό τομογράφο. Τα αρχεία DICOM αποστέλλονται στο εργαστήριο μέσω internet ή flash memory disk

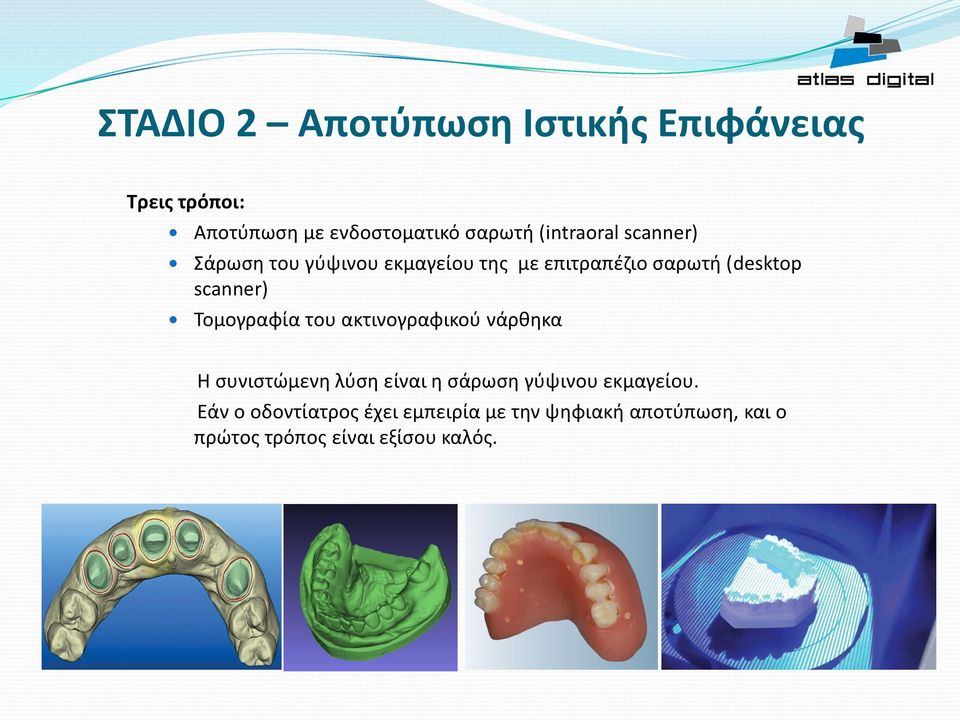

8 ΣΤΑΔΙΟ 2 Αποτύπωση Ιστικής Επιφάνειας Τρεις τρόποι: Αποτύπωση με ενδοστοματικό σαρωτή (intraoral scanner) Σάρωση του γύψινου εκμαγείου της με επιτραπέζιο σαρωτή (desktop scanner) Τομογραφία του ακτινογραφικού νάρθηκα Η συνιστώμενη λύση είναι η σάρωση γύψινου εκμαγείου. Εάν ο οδοντίατρος έχει εμπειρία με την ψηφιακή αποτύπωση, και ο πρώτος τρόπος είναι εξίσου καλός.

scanner) Τομογραφία του ακτινογραφικού νάρθηκα Η συνιστώμενη λύση είναι η σάρωση γύψινου

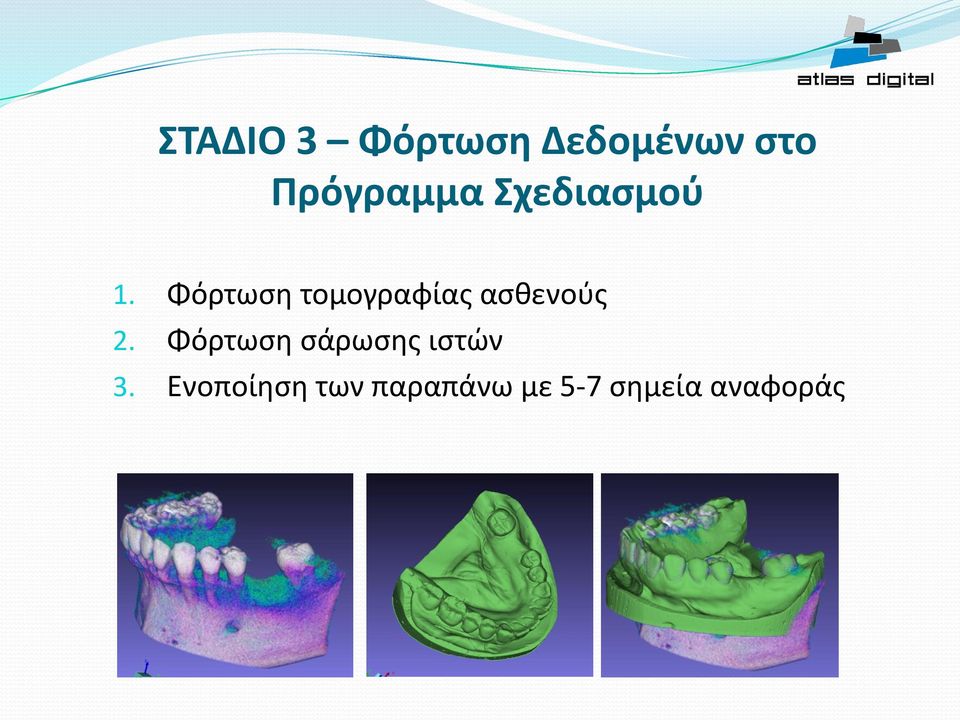

9 ΣΤΑΔΙΟ 3 Φόρτωση Δεδομένων στο Πρόγραμμα Σχεδιασμού 1. Φόρτωση τομογραφίας ασθενούς 2. Φόρτωση σάρωσης ιστών 3. Ενοποίηση των παραπάνω με 5-7 σημεία αναφοράς

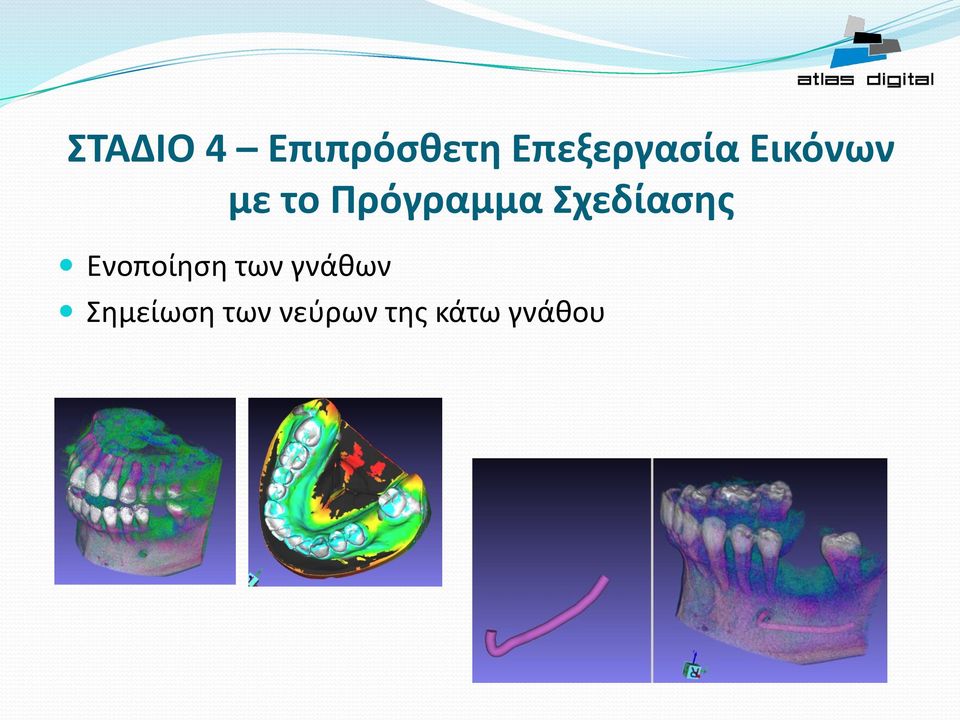

10 ΣΤΑΔΙΟ 4 Επιπρόσθετη Επεξεργασία Εικόνων με το Πρόγραμμα Σχεδίασης Ενοποίηση των γνάθων Σημείωση των νεύρων της κάτω γνάθου

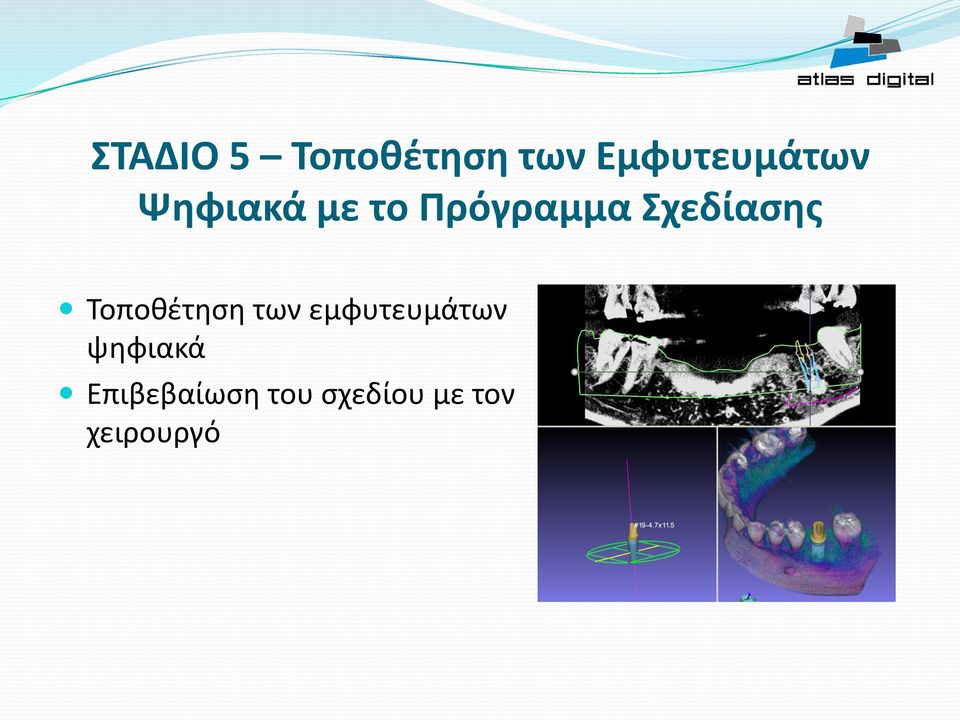

11 ΣΤΑΔΙΟ 5 Τοποθέτηση των Εμφυτευμάτων Ψηφιακά με το Πρόγραμμα Σχεδίασης Τοποθέτηση των εμφυτευμάτων ψηφιακά Επιβεβαίωση του σχεδίου με τον χειρουργό

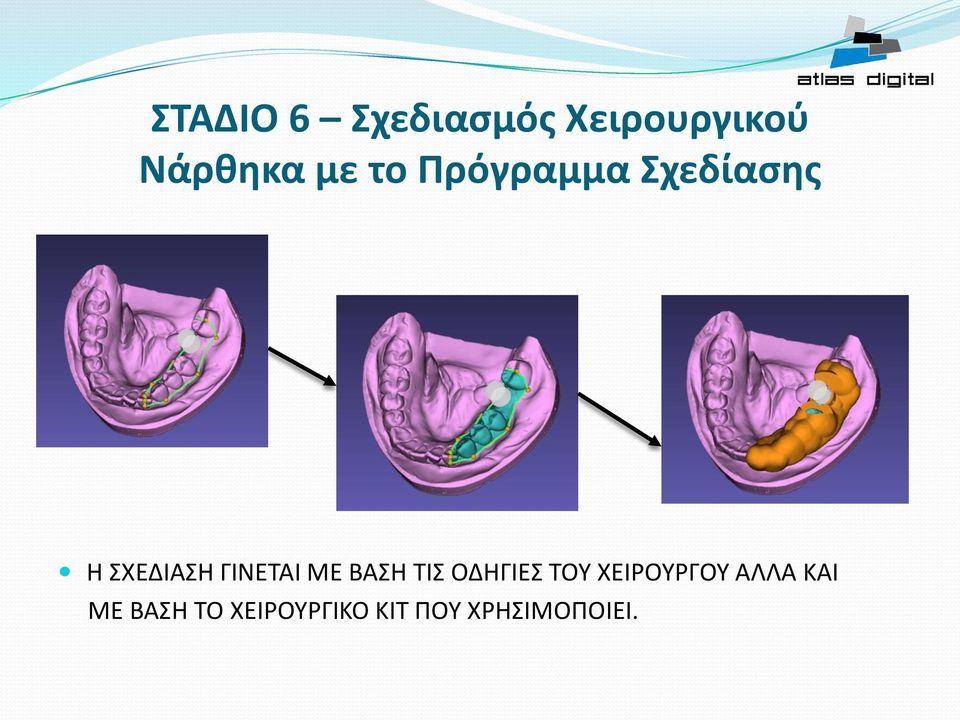

12 ΣΤΑΔΙΟ 6 Σχεδιασμός Χειρουργικού Νάρθηκα με το Πρόγραμμα Σχεδίασης Η ΣΧΕΔΙΑΣΗ ΓΙΝΕΤΑΙ ΜΕ ΒΑΣΗ ΤΙΣ ΟΔΗΓΙΕΣ ΤΟΥ ΧΕΙΡΟΥΡΓΟΥ ΑΛΛΑ ΚΑΙ ΜΕ ΒΑΣΗ ΤΟ ΧΕΙΡΟΥΡΓΙΚΟ ΚΙΤ ΠΟΥ ΧΡΗΣΙΜΟΠΟΙΕΙ.

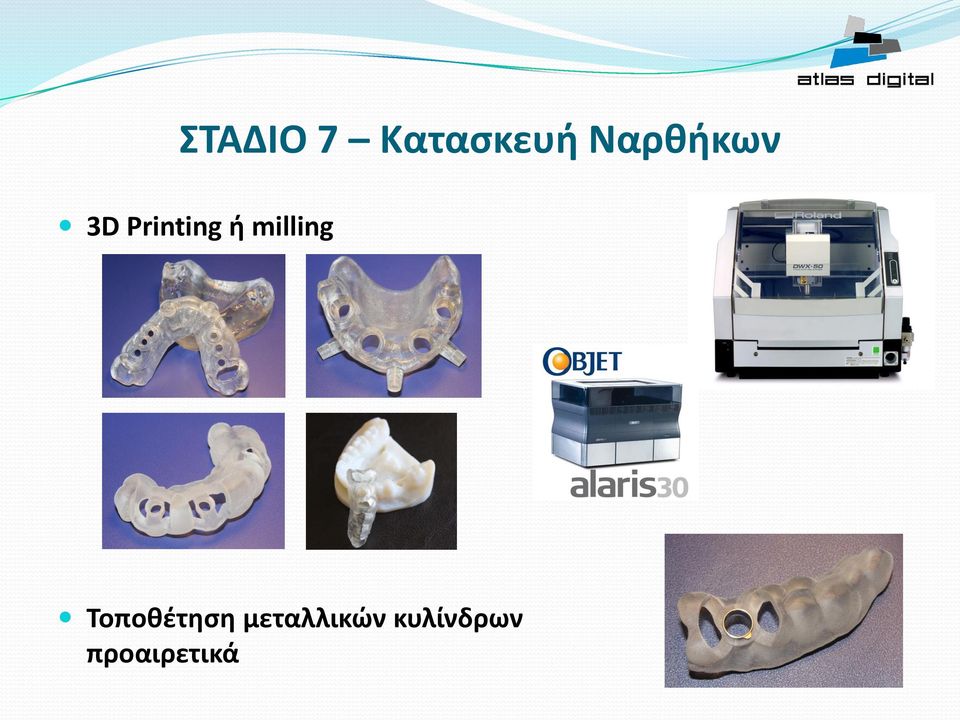

13 ΣΤΑΔΙΟ 7 Κατασκευή Ναρθήκων 3D Printing ή milling Τοποθέτηση μεταλλικών κυλίνδρων προαιρετικά

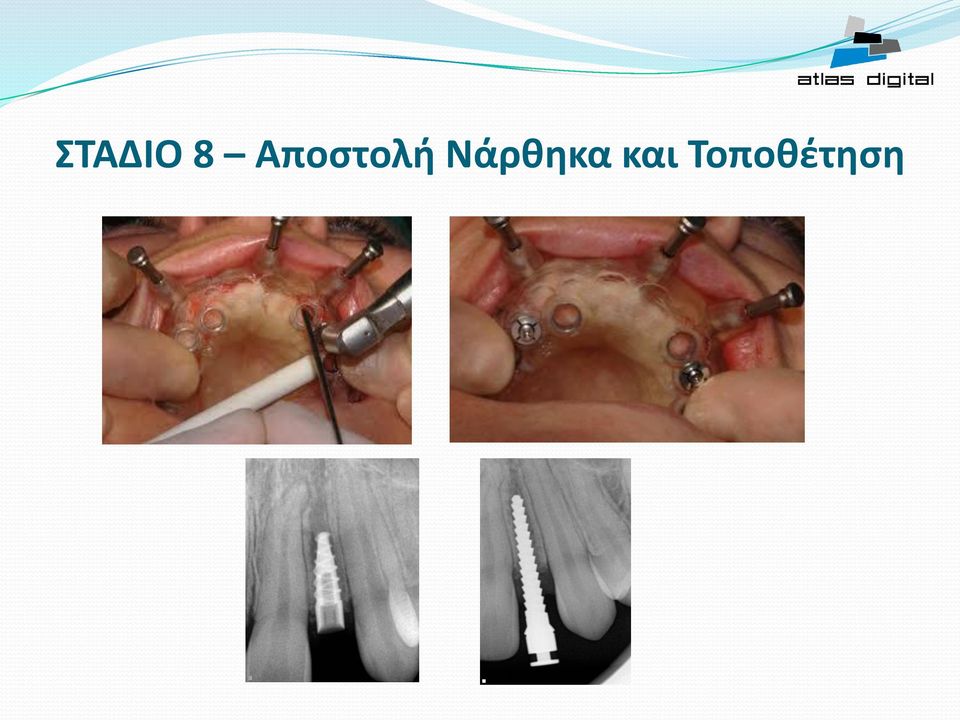

14 ΣΤΑΔΙΟ 8 Αποστολή Νάρθηκα και Τοποθέτηση

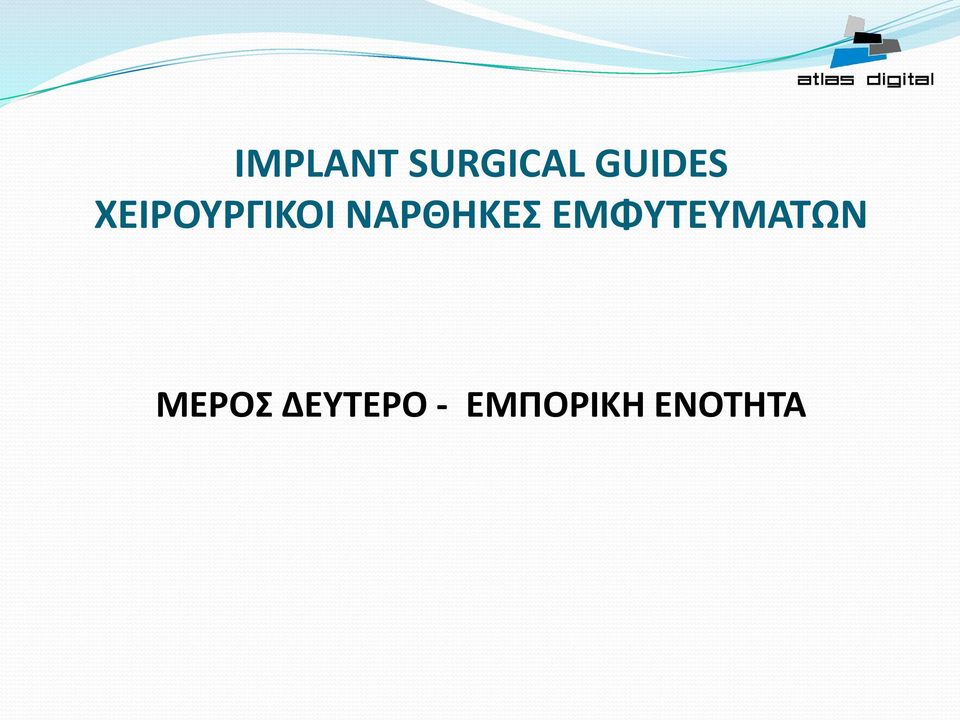

15 IMPLANT SURGICAL GUIDES ΧΕΙΡΟΥΡΓΙΚΟΙ ΝΑΡΘΗΚΕΣ ΕΜΦΥΤΕΥΜΑΤΩΝ ΜΕΡΟΣ ΔΕΥΤΕΡΟ - ΕΜΠΟΡΙΚΗ ΕΝΟΤΗΤΑ

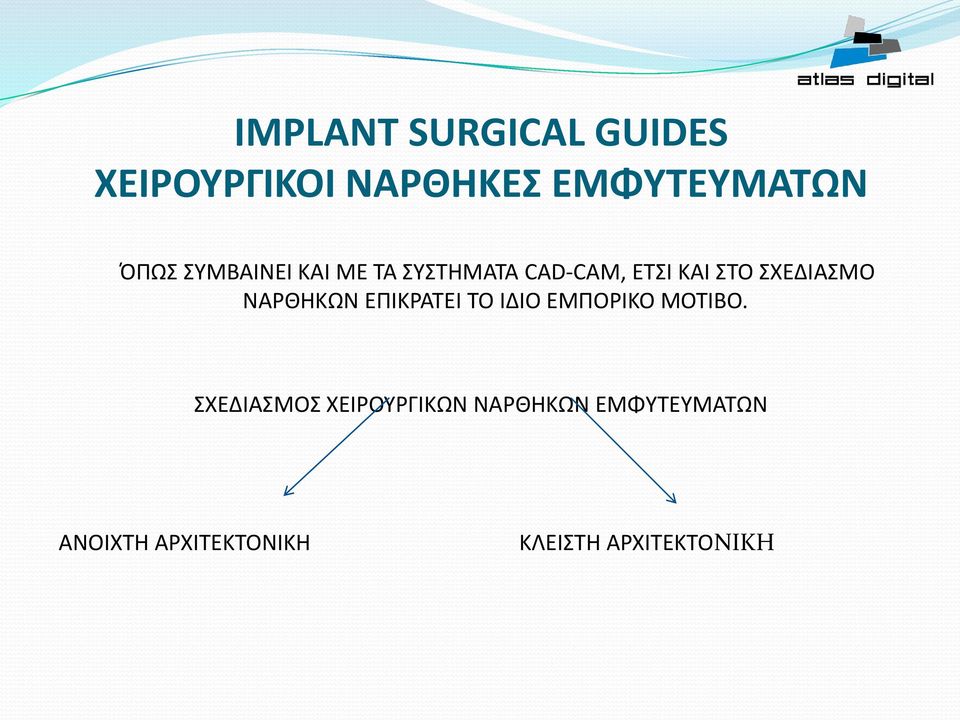

16 IMPLANT SURGICAL GUIDES ΧΕΙΡΟΥΡΓΙΚΟΙ ΝΑΡΘΗΚΕΣ ΕΜΦΥΤΕΥΜΑΤΩΝ ΌΠΩΣ ΣΥΜΒΑΙΝΕΙ ΚΑΙ ΜΕ ΤΑ ΣΥΣΤΗΜΑΤΑ CAD-CAM, ΕΤΣΙ ΚΑΙ ΣΤΟ ΣΧΕΔΙΑΣΜΟ ΝΑΡΘΗΚΩΝ ΕΠΙΚΡΑΤΕΙ ΤΟ ΙΔΙΟ ΕΜΠΟΡΙΚΟ ΜΟΤΙΒΟ. ΣΧΕΔΙΑΣΜΟΣ ΧΕΙΡΟΥΡΓΙΚΩΝ ΝΑΡΘΗΚΩΝ ΕΜΦΥΤΕΥΜΑΤΩΝ ΑΝΟΙΧΤΗ ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΚΛΕΙΣΤΗ ΑΡΧΙΤΕΚΤΟΝΙΚΗ

ΝΑΡΘΗΚΩΝ ΕΠΙΚΡΑΤΕΙ ΤΟ ΙΔΙΟ ΕΜΠΟΡΙΚΟ ΜΟΤΙΒΟ.

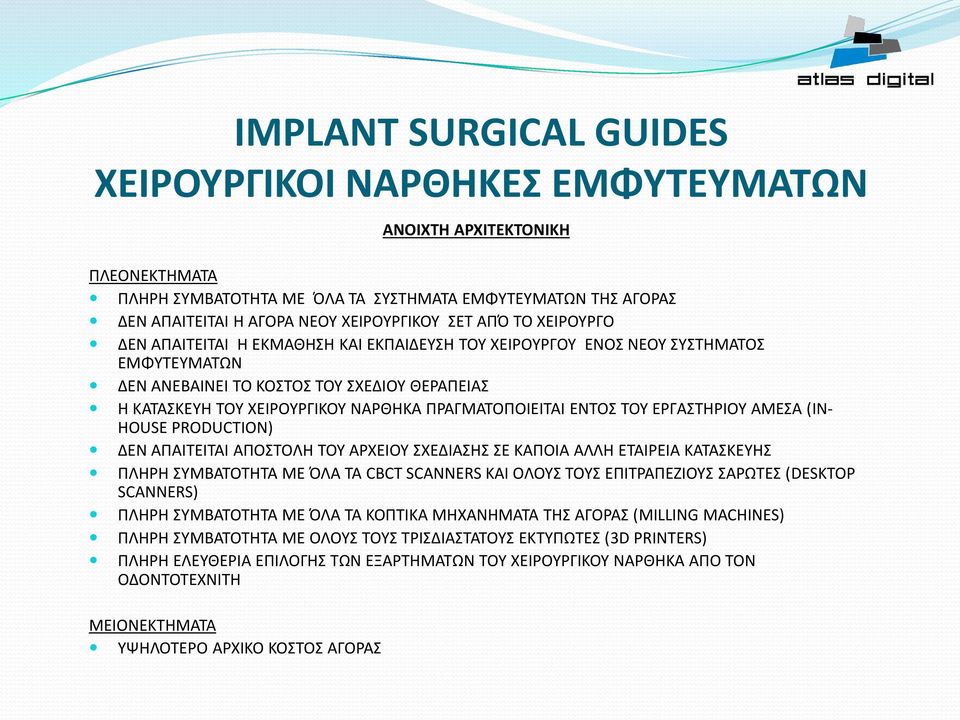

17 IMPLANT SURGICAL GUIDES ΧΕΙΡΟΥΡΓΙΚΟΙ ΝΑΡΘΗΚΕΣ ΕΜΦΥΤΕΥΜΑΤΩΝ ΑΝΟΙΧΤΗ ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΠΛΗΡΗ ΣΥΜΒΑΤΟΤΗΤΑ ΜΕ ΌΛΑ ΤΑ ΣΥΣΤΗΜΑΤΑ ΕΜΦΥΤΕΥΜΑΤΩΝ ΤΗΣ ΑΓΟΡΑΣ ΔΕΝ ΑΠΑΙΤΕΙΤΑΙ Η ΑΓΟΡΑ ΝΕΟΥ ΧΕΙΡΟΥΡΓΙΚΟΥ ΣΕΤ ΑΠΌ ΤΟ ΧΕΙΡΟΥΡΓΟ ΔΕΝ ΑΠΑΙΤΕΙΤΑΙ Η ΕΚΜΑΘΗΣΗ ΚΑΙ ΕΚΠΑΙΔΕΥΣΗ ΤΟΥ ΧΕΙΡΟΥΡΓΟΥ ΕΝΟΣ ΝΕΟΥ ΣΥΣΤΗΜΑΤΟΣ ΕΜΦΥΤΕΥΜΑΤΩΝ ΔΕΝ ΑΝΕΒΑΙΝΕΙ ΤΟ ΚΟΣΤΟΣ ΤΟΥ ΣΧΕΔΙΟΥ ΘΕΡΑΠΕΙΑΣ Η ΚΑΤΑΣΚΕΥΗ ΤΟΥ ΧΕΙΡΟΥΡΓΙΚΟΥ ΝΑΡΘΗΚΑ ΠΡΑΓΜΑΤΟΠΟΙΕΙΤΑΙ ΕΝΤΟΣ ΤΟΥ ΕΡΓΑΣΤΗΡΙΟΥ ΑΜΕΣΑ (IN- HOUSE PRODUCTION) ΔΕΝ ΑΠΑΙΤΕΙΤΑΙ ΑΠΟΣΤΟΛΗ ΤΟΥ ΑΡΧΕΙΟΥ ΣΧΕΔΙΑΣΗΣ ΣΕ ΚΑΠΟΙΑ ΑΛΛΗ ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΛΗΡΗ ΣΥΜΒΑΤΟΤΗΤΑ ΜΕ ΌΛΑ ΤΑ CBCT SCANNERS KAI ΟΛΟΥΣ ΤΟΥΣ ΕΠΙΤΡΑΠΕΖΙΟΥΣ ΣΑΡΩΤΕΣ (DESKTOP SCANNERS) ΠΛΗΡΗ ΣΥΜΒΑΤΟΤΗΤΑ ΜΕ ΌΛΑ ΤΑ ΚΟΠΤΙΚΑ ΜΗΧΑΝΗΜΑΤΑ ΤΗΣ ΑΓΟΡΑΣ (MILLING MACHINES) ΠΛΗΡΗ ΣΥΜΒΑΤΟΤΗΤΑ ΜΕ ΟΛΟΥΣ ΤΟΥΣ ΤΡΙΣΔΙΑΣΤΑΤΟΥΣ ΕΚΤΥΠΩΤΕΣ (3D PRINTERS) ΠΛΗΡΗ ΕΛΕΥΘΕΡΙΑ ΕΠΙΛΟΓΗΣ ΤΩΝ ΕΞΑΡΤΗΜΑΤΩΝ ΤΟΥ ΧΕΙΡΟΥΡΓΙΚΟΥ ΝΑΡΘΗΚΑ ΑΠΟ ΤΟΝ ΟΔΟΝΤΟΤΕΧΝΙΤΗ ΜΕΙΟΝΕΚΤΗΜΑΤΑ ΥΨΗΛΟΤΕΡΟ ΑΡΧΙΚΟ ΚΟΣΤΟΣ ΑΓΟΡΑΣ

ΠΡΑΓΜΑΤΟΠΟΙΕΙΤΑΙ ΕΝΤΟΣ ΤΟΥ ΕΡΓΑΣΤΗΡΙΟΥ ΑΜΕΣΑ (IN- HOUSE PRODUCTION) ΔΕΝ ΑΠΑΙΤΕΙΤΑΙ ΑΠΟΣΤΟΛΗ ΤΟΥ ΑΡΧΕΙΟΥ ΣΧΕΔΙΑΣΗΣ ΣΕ ΚΑΠΟΙΑ ΑΛΛΗ ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΛΗΡΗ ΣΥΜΒΑΤΟΤΗΤΑ ΜΕ ΌΛΑ ΤΑ CBCT SCANNERS KAI

18 IMPLANT SURGICAL GUIDES ΧΕΙΡΟΥΡΓΙΚΟΙ ΝΑΡΘΗΚΕΣ ΕΜΦΥΤΕΥΜΑΤΩΝ ΚΛΕΙΣΤΗ ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΕΥΚΟΛΗ ΕΥΡΕΣΗ ΚΑΙ ΑΓΟΡΑ ΠΡΟΣΘΕΤΙΚΩΝ ΕΞΑΡΤΗΜΑΤΩΝ ΑΠΟ ΕΝΑ ΜΟΝΟ ΠΡΟΜΗΘΕΥΤΗ. ΜΕΙΟΝΕΚΤΗΜΑΤΑ ΕΚΠΑΙΔΕΥΣΗ ΕΚΜΑΘΗΣΗ ΧΕΙΡΟΥΡΓΟΥ ΚΑΙ ΟΔΟΝΤΟΤΕΧΝΙΤΗ ΣΕ ΝΕΟ ΕΜΦΥΤΕΥΜΑΤΙΚΟ ΣΥΣΤΗΜΑ ΥΨΗΛΟ ΚΟΣΤΟΣ ΚΑΤΑΣΚΕΥΗΣ ΑΓΟΡΑ ΠΡΟΣΘΕΤΙΚΩΝ ΕΞΑΡΤΗΜΑΤΩΝ ΜΟΝΟ ΑΠΟ ΜΙΑ ΕΤΑΙΡΕΙΑ ΥΠΟΧΡΕΩΤΙΚΗ ΠΡΟΣΑΡΜΟΓΗ ΤΟΥ ΧΡΟΝΟΥ ΕΡΓΑΣΙΑΣ-ΠΑΡΑΔΟΣΗΣ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΧΡΟΝΟΔΙΑΓΡΑΜΜΑ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ.

ΜΕΙΟΝΕΚΤΗΜΑΤΑ ΕΚΠΑΙΔΕΥΣΗ ΕΚΜΑΘΗΣΗ ΧΕΙΡΟΥΡΓΟΥ ΚΑΙ ΟΔΟΝΤΟΤΕΧΝΙΤΗ ΣΕ ΝΕΟ ΕΜΦΥΤΕΥΜΑΤΙΚΟ ΣΥΣΤΗΜΑ ΥΨΗΛΟ ΚΟΣΤΟΣ

19 ROLAND DWX-50 ΜΕ ΤΗ ΧΡΗΣΗ ΚΟΠΗΣ 5 ΑΞΟΝΩΝ ΠΟΥ ΠΑΡΕΧΕΙ ΤΟ ROLAND DWX-50, Η ΚΑΤΑΣΚΕΥΗ IMPLANT SURGICAL GUIDES ΑΠΟΤΕΛΕΙ ΑΠΛΗ ΚΑΙ ΕΥΚΟΛΗ ΔΙΑΔΙΚΑΣΙΑ ΓΙΑ ΈΝΑ ΕΡΓΑΣΤΗΡΙΟ ΠΟΥ ΘΕΛΕΙ ΝΑ ΞΕΚΙΝΗΣΕΙ ΚΑΙ ΝΑ ΕΝΤΑΞΕΙ ΑΥΤΟ ΤΟ ΚΟΜΜΑΤΙ ΣΤΙΣ ΗΔΗ ΥΠΑΡΧΟΥΣΕΣ ΥΠΗΡΕΣΙΕΣ ΤΟΥ.

ΕΥΚΟΛΗ ΔΙΑΔΙΚΑΣΙΑ ΓΙΑ ΈΝΑ ΕΡΓΑΣΤΗΡΙΟ ΠΟΥ ΘΕΛΕΙ ΝΑ ΞΕΚΙΝΗΣΕΙ

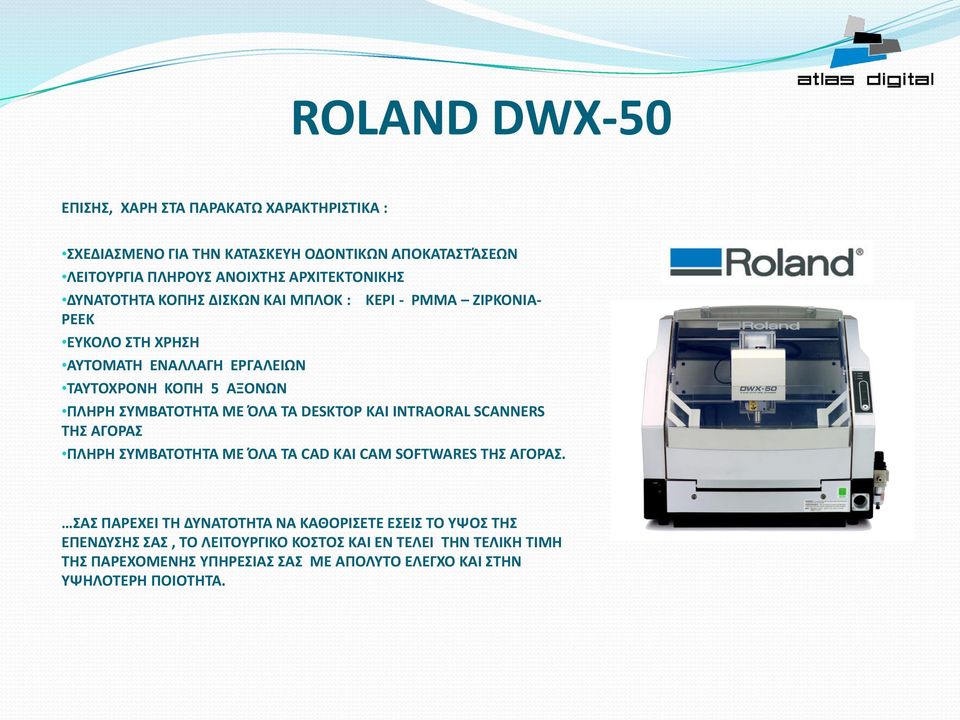

20 ROLAND DWX-50 ΕΠΙΣΗΣ, ΧΑΡΗ ΣΤΑ ΠΑΡΑΚΑΤΩ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ : ΣΧΕΔΙΑΣΜΕΝΟ ΓΙΑ ΤΗΝ ΚΑΤΑΣΚΕΥΗ ΟΔΟΝΤΙΚΩΝ ΑΠΟΚΑΤΑΣΤΆΣΕΩΝ ΛΕΙΤΟΥΡΓΙΑ ΠΛΗΡΟΥΣ ΑΝΟΙΧΤΗΣ ΑΡΧΙΤΕΚΤΟΝΙΚΗΣ ΔΥΝΑΤΟΤΗΤΑ ΚΟΠΗΣ ΔΙΣΚΩΝ ΚΑΙ ΜΠΛΟΚ : ΚΕΡΙ - PMMA ΖΙΡΚΟΝΙΑ- PEEK ΕΥΚΟΛΟ ΣΤΗ ΧΡΗΣΗ ΑΥΤΟΜΑΤΗ ΕΝΑΛΛΑΓΗ ΕΡΓΑΛΕΙΩΝ ΤΑΥΤΟΧΡΟΝΗ ΚΟΠΗ 5 ΑΞΟΝΩΝ ΠΛΗΡΗ ΣΥΜΒΑΤΟΤΗΤΑ ΜΕ ΌΛΑ ΤΑ DESKTOP KAI INTRAORAL SCANNERS ΤΗΣ ΑΓΟΡΑΣ ΠΛΗΡΗ ΣΥΜΒΑΤΟΤΗΤΑ ΜΕ ΌΛΑ ΤΑ CAD KAI CAM SOFTWARES ΤΗΣ ΑΓΟΡΑΣ. ΣΑΣ ΠΑΡΕΧΕΙ ΤΗ ΔΥΝΑΤΟΤΗΤΑ ΝΑ ΚΑΘΟΡΙΣΕΤΕ ΕΣΕΙΣ ΤΟ ΥΨΟΣ ΤΗΣ ΕΠΕΝΔΥΣΗΣ ΣΑΣ, ΤΟ ΛΕΙΤΟΥΡΓΙΚΟ ΚΟΣΤΟΣ ΚΑΙ ΕΝ ΤΕΛΕΙ ΤΗΝ ΤΕΛΙΚΗ ΤΙΜΗ ΤΗΣ ΠΑΡΕΧΟΜΕΝΗΣ ΥΠΗΡΕΣΙΑΣ ΣΑΣ ΜΕ ΑΠΟΛΥΤΟ ΕΛΕΓΧΟ ΚΑΙ ΣΤΗΝ ΥΨΗΛΟΤΕΡΗ ΠΟΙΟΤΗΤΑ.

ΌΛΑ ΤΑ DESKTOP KAI INTRAORAL SCANNERS ΤΗΣ ΑΓΟΡΑΣ ΠΛΗΡΗ ΣΥΜΒΑΤΟΤΗΤΑ ΜΕ ΌΛΑ ΤΑ CAD KAI CAM SOFTWARES ΤΗΣ ΑΓΟΡΑΣ.

21 ΣΑΣ ΕΥΧΑΡΙΣΤΟΥΜΕ Μαρίνου Αντύπα 14, Άλιμος, τηλ Λεωφ. 28 ης Οκτωβρίου 142, , Αμπελόκηποι Θεσσαλονίκη, τηλ
