1 Κατάλογος Προσθετικών Εξαρτημάτων για Εμφυτευματικές Αποκαταστάσεις ΕΛΛΗΝΙΚΑ 2015/2016

2 Novadental ΕΠΕ. Βερανζέρου 23, Αθήνα Tηλ.: , Fax: info@novadental.gr

3 Λίγα λόγια για τα προϊόντα Novamind Πρόκειται για τα προϊόντα της βιοτεχνικής δραστηριότητας της Novadental ΕΠΕ που επί δεκαετίες δραστηριοποιείται στην αντιπροσώπευση και διάθεση οδοντιατρικών ειδών, στην Ελληνική αγορά. Η εταιρεία δημιούργησε μια τεχνολογικά προηγμένη μονάδα, εξοπλισμένη με τα πλέον σύγχρονα μηχανήματα υψηλής τεχνολογίας. Η μονάδα έχει στελεχωθεί με έμπειρο προσωπικό, είναι πιστοποιημένη* κατά ISO από το Εθνικό Κέντρο Αξιολόγησης της Ποιότητας & Τεχνολογίας στην Υγεία, και παράγει εξειδικευμένα προϊόντα υψηλής ποιότητας και απόλυτης ακρίβειας. Μοναδική στην Ελλάδα και σίγουρα ισάξια των καλυτέρων κατασκευαστών της Ευρώπης, η Novadental προσφέρει στους Οδοντίατρους και Οδοντοτεχνίτες προσθετικά εξαρτήματα για εμφυτευματικές, συμβατά με τα πλέον διαδεδομένα συστήματα εμφυτευμάτων της αγοράς. Τα περιεχόμενα αυτού του καταλόγου υπόκεινται σε βελτιώσεις και αλλαγές χωρίς προειδοποίηση. 1

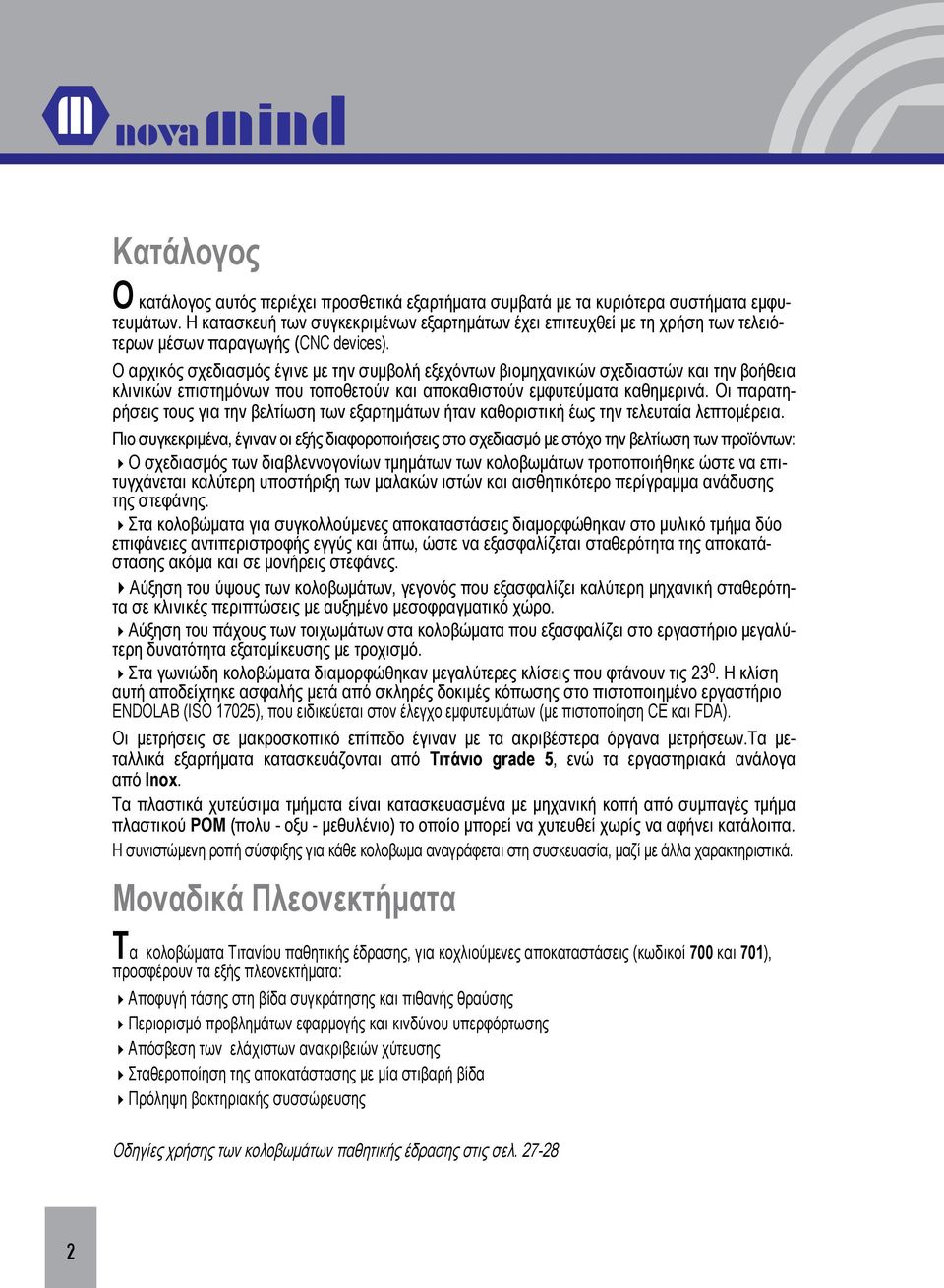

4 Κατάλογος Ο κατάλογος αυτός περιέχει προσθετικά εξαρτήματα συμβατά με τα κυριότερα συστήματα εμφυτευμάτων. Η κατασκευή των συγκεκριμένων εξαρτημάτων έχει επιτευχθεί με τη χρήση των τελειότερων μέσων παραγωγής (CNC devices). Ο αρχικός σχεδιασμός έγινε με την συμβολή εξεχόντων βιομηχανικών σχεδιαστών και την βοήθεια κλινικών επιστημόνων που τοποθετούν και αποκαθιστούν εμφυτεύματα καθημερινά. Οι παρατηρήσεις τους για την βελτίωση των εξαρτημάτων ήταν καθοριστική έως την τελευταία λεπτομέρεια. Πιο συγκεκριμένα, έγιναν οι εξής διαφοροποιήσεις στο σχεδιασμό με στόχο την βελτίωση των πρoϊόντων: 4Ο σχεδιασμός των διαβλεννογονίων τμημάτων των κολοβωμάτων τροποποιήθηκε ώστε να επιτυγχάνεται καλύτερη υποστήριξη των μαλακών ιστών και αισθητικότερο περίγραμμα ανάδυσης της στεφάνης. 4Στα κολοβώματα για συγκολλούμενες διαμορφώθηκαν στο μυλικό τμήμα δύο επιφάνειες αντιπεριστροφής εγγύς και άπω, ώστε να εξασφαλίζεται σταθερότητα της αποκατάστασης ακόμα και σε μονήρεις στεφάνες. 4Αύξηση του ύψους των κολοβωμάτων, γεγονός που εξασφαλίζει καλύτερη μηχανική σταθερότητα σε κλινικές περιπτώσεις με αυξημένο μεσοφραγματικό χώρο. 4Αύξηση του πάχους των τοιχωμάτων στα κολοβώματα που εξασφαλίζει στο εργαστήριο μεγαλύτερη δυνατότητα εξατομίκευσης με τροχισμό. 4Στα γωνιώδη κολοβώματα διαμορφώθηκαν μεγαλύτερες κλίσεις που φτάνουν τις 23 ο. Η κλίση αυτή αποδείχτηκε ασφαλής μετά από σκληρές δοκιμές κόπωσης στο πιστοποιημένο εργαστήριο ENDOLAB (ISO 17025), που ειδικεύεται στον έλεγχο εμφυτευμάτων (με πιστοποίηση CE και FDA). Οι μετρήσεις σε μακροσκοπικό επίπεδο έγιναν με τα ακριβέστερα όργανα μετρήσεων.τα μεταλλικά εξαρτήματα κατασκευάζονται από Τιτάνιο grade 5, ενώ τα εργαστηριακά ανάλογα από Inox. Τα πλαστικά χυτεύσιμα τμήματα είναι κατασκευασμένα με μηχανική κοπή από συμπαγές τμήμα πλαστικού POM (πολυ - οξυ - μεθυλένιο) το οποίο μπορεί να χυτευθεί χωρίς να αφήνει κατάλοιπα. Η συνιστώμενη ροπή σύσφιξης για κάθε κολοβωμα αναγράφεται στη συσκευασία, μαζί με άλλα χαρακτηριστικά. Μοναδικά Πλεονεκτήματα Tα κολοβώματα Τιτανίου παθητικής έδρασης, για κοχλιούμενες (κωδικοί 700 και 701), προσφέρουν τα εξής πλεονεκτήματα: 4Αποφυγή τάσης στη βίδα συγκράτησης και πιθανής θραύσης 4Περιορισμό προβλημάτων εφαρμογής και κινδύνου υπερφόρτωσης 4Απόσβεση των ελάχιστων ανακριβειών χύτευσης 4Σταθεροποίηση της αποκατάστασης με μία στιβαρή βίδα 4Πρόληψη βακτηριακής συσσώρευσης Οδηγίες χρήσης των κολοβωμάτων παθητικής έδρασης στις σελ

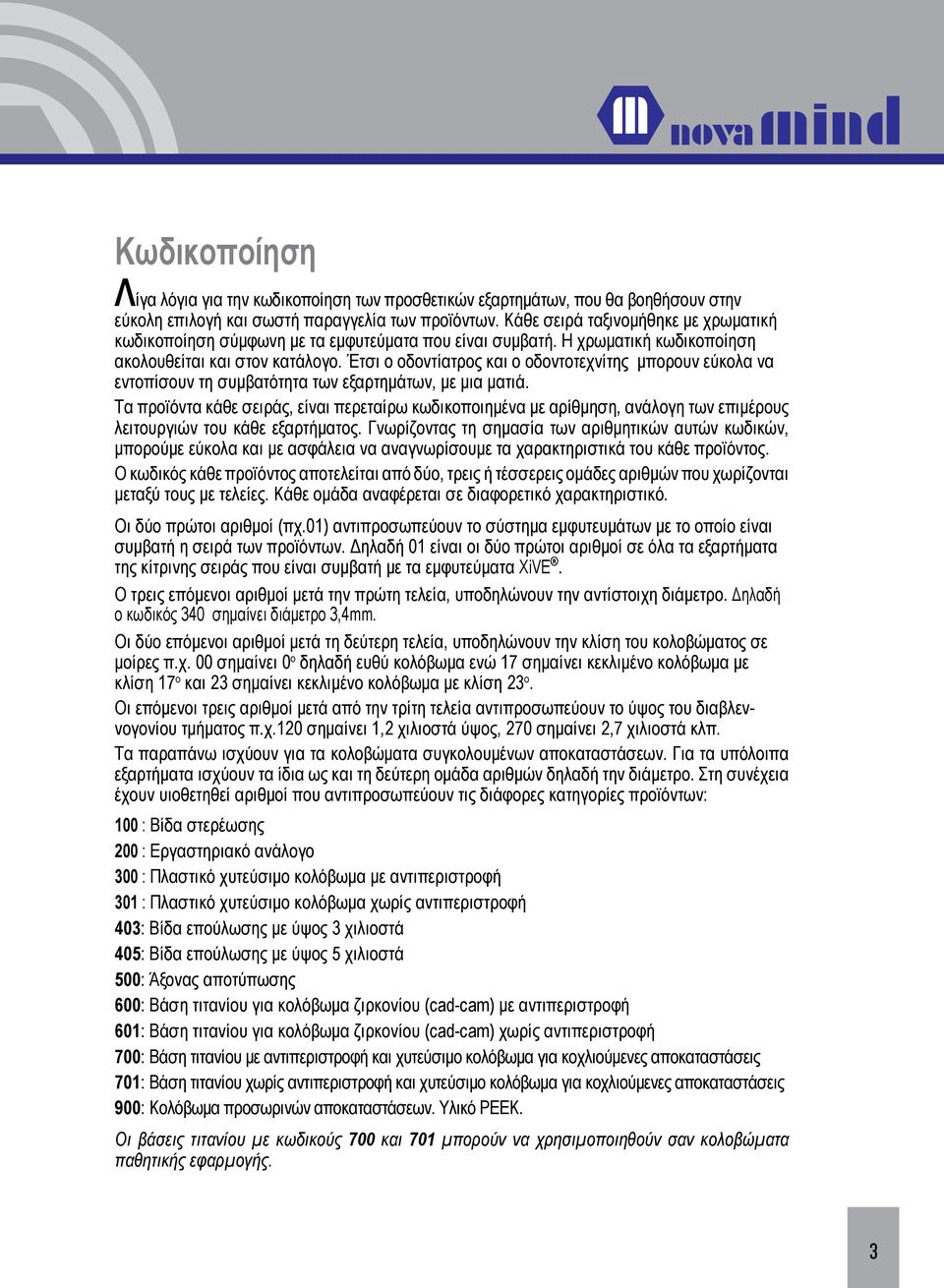

5 Κωδικοποίηση Λίγα λόγια για την κωδικοποίηση των προσθετικών εξαρτημάτων, που θα βοηθήσουν στην εύκολη επιλογή και σωστή παραγγελία των προϊόντων. Κάθε σειρά ταξινομήθηκε με χρωματική κωδικοποίηση σύμφωνη με τα εμφυτεύματα που είναι συμβατή. Η χρωματική κωδικοποίηση ακολουθείται και στον κατάλογο. Έτσι ο οδοντίατρος και ο οδοντοτεχνίτης μπορουν εύκολα να εντοπίσουν τη συμβατότητα των εξαρτημάτων, με μια ματιά. Τα προϊόντα κάθε σειράς, είναι περεταίρω κωδικοποιημένα με αρίθμηση, ανάλογη των επιμέρους λειτουργιών του κάθε εξαρτήματος. Γνωρίζοντας τη σημασία των αριθμητικών αυτών κωδικών, μπορούμε εύκολα και με ασφάλεια να αναγνωρίσουμε τα χαρακτηριστικά του κάθε προϊόντος. Ο κωδικός κάθε προϊόντος αποτελείται από δύο, τρεις ή τέσσερεις ομάδες αριθμών που χωρίζονται μεταξύ τους με τελείες. Κάθε ομάδα αναφέρεται σε διαφορετικό χαρακτηριστικό. Οι δύο πρώτοι αριθμοί (πχ.01) αντιπροσωπεύουν το σύστημα εμφυτευμάτων με το οποίο είναι συμβατή η σειρά των προϊόντων. Δηλαδή 01 είναι οι δύο πρώτοι αριθμοί σε όλα τα εξαρτήματα της κίτρινης σειράς που είναι συμβατή με τα εμφυτεύματα XiVE. Ο τρεις επόμενοι αριθμοί μετά την πρώτη τελεία, υποδηλώνουν την αντίστοιχη διάμετρο. Δηλαδή ο κωδικός 340 σημαίνει διάμετρο 3,4mm. Οι δύο επόμενοι αριθμοί μετά τη δεύτερη τελεία, υποδηλώνουν την κλίση του κολοβώματος σε μοίρες π.χ. 00 σημαίνει 0 ο δηλαδή ευθύ κολόβωμα ενώ 17 σημαίνει κεκλιμένο κολόβωμα με κλίση 17 ο και 23 σημαίνει κεκλιμένο κολόβωμα με κλίση 23 ο. Οι επόμενοι τρεις αριθμοί μετά από την τρίτη τελεία αντιπροσωπεύουν το ύψος του διαβλεννογονίου τμήματος π.χ.120 σημαίνει 1,2 χιλιοστά ύψος, 270 σημαίνει 2,7 χιλιοστά κλπ. Τα παραπάνω ισχύουν για τα κολοβώματα συγκολουμένων αποκαταστάσεων. Για τα υπόλοιπα εξαρτήματα ισχύουν τα ίδια ως και τη δεύτερη ομάδα αριθμών δηλαδή την διάμετρο. Στη συνέχεια έχουν υιοθετηθεί αριθμοί που αντιπροσωπεύουν τις διάφορες κατηγορίες προϊόντων: 100 : Βίδα στερέωσης 200 : Εργαστηριακό ανάλογο 300 : Πλαστικό χυτεύσιμο κολόβωμα με αντιπεριστροφή 301 : Πλαστικό χυτεύσιμο κολόβωμα χωρίς αντιπεριστροφή 403: Βίδα επούλωσης με ύψος 3 χιλιοστά 405: Βίδα επούλωσης με ύψος 5 χιλιοστά 500: Άξονας αποτύπωσης 600: ζιρκονίου (cad-cam) με αντιπεριστροφή 601: ζιρκονίου (cad-cam) χωρίς αντιπεριστροφή 700: Βάση τιτανίου με αντιπεριστροφή και χυτεύσιμο κοχλιούμενες 701: Βάση τιτανίου χωρίς αντιπεριστροφή και χυτεύσιμο κοχλιούμενες 900: Κολόβωμα προσωρινών αποκαταστάσεων. Υλικό PEEK. Οι βάσεις τιτανίου με κωδικούς 700 και 701 μπορούν να χρησιμοποιηθούν σαν κολοβώματα παθητικής εφαρμογής. 3

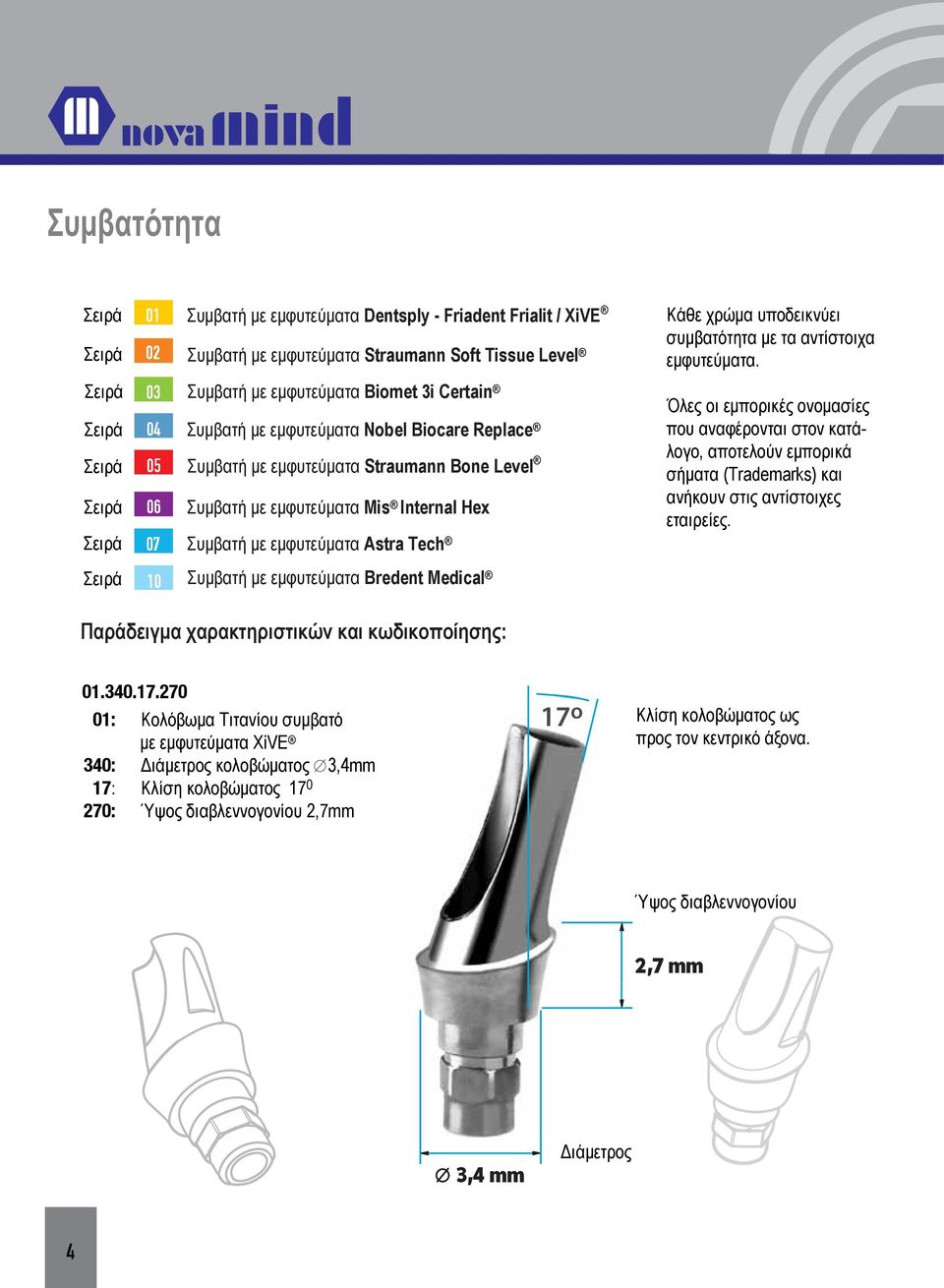

6 Συμβατότητα Σειρά Σειρά Συμβατή με εμφυτεύματα Dentsply - Friadent Frialit / XiVE Συμβατή με εμφυτεύματα Straumann Soft Tissue Level Κάθε χρώμα υποδεικνύει συμβατότητα με τα αντίστοιχα εμφυτεύματα. Σειρά Σειρά Σειρά Σειρά Σειρά Συμβατή με εμφυτεύματα Biomet 3i Certain Συμβατή με εμφυτεύματα Nobel Biocare Replace Συμβατή με εμφυτεύματα Straumann Bone Level Συμβατή με εμφυτεύματα Mis Internal Hex Συμβατή με εμφυτεύματα Astra Tech Όλες οι εμπορικές ονομασίες που αναφέρονται στον κατάλογο, αποτελούν εμπορικά σήματα (Trademarks) και ανήκουν στις αντίστοιχες εταιρείες. Σειρά Συμβατή με εμφυτεύματα Bredent Medical 10 Παράδειγμα χαρακτηριστικών και κωδικοποίησης: : Κολόβωμα Τιτανίου συμβατό με εμφυτεύματα XiVE 340: Διάμετρος κολοβώματος 3,4mm 17: Κλίση κολοβώματος : Ύψος διαβλεννογονίου 2,7mm 17 o Κλίση κολοβώματος ως προς τον κεντρικό άξονα. Ύψος διαβλεννογονίου Διάμετρος 4

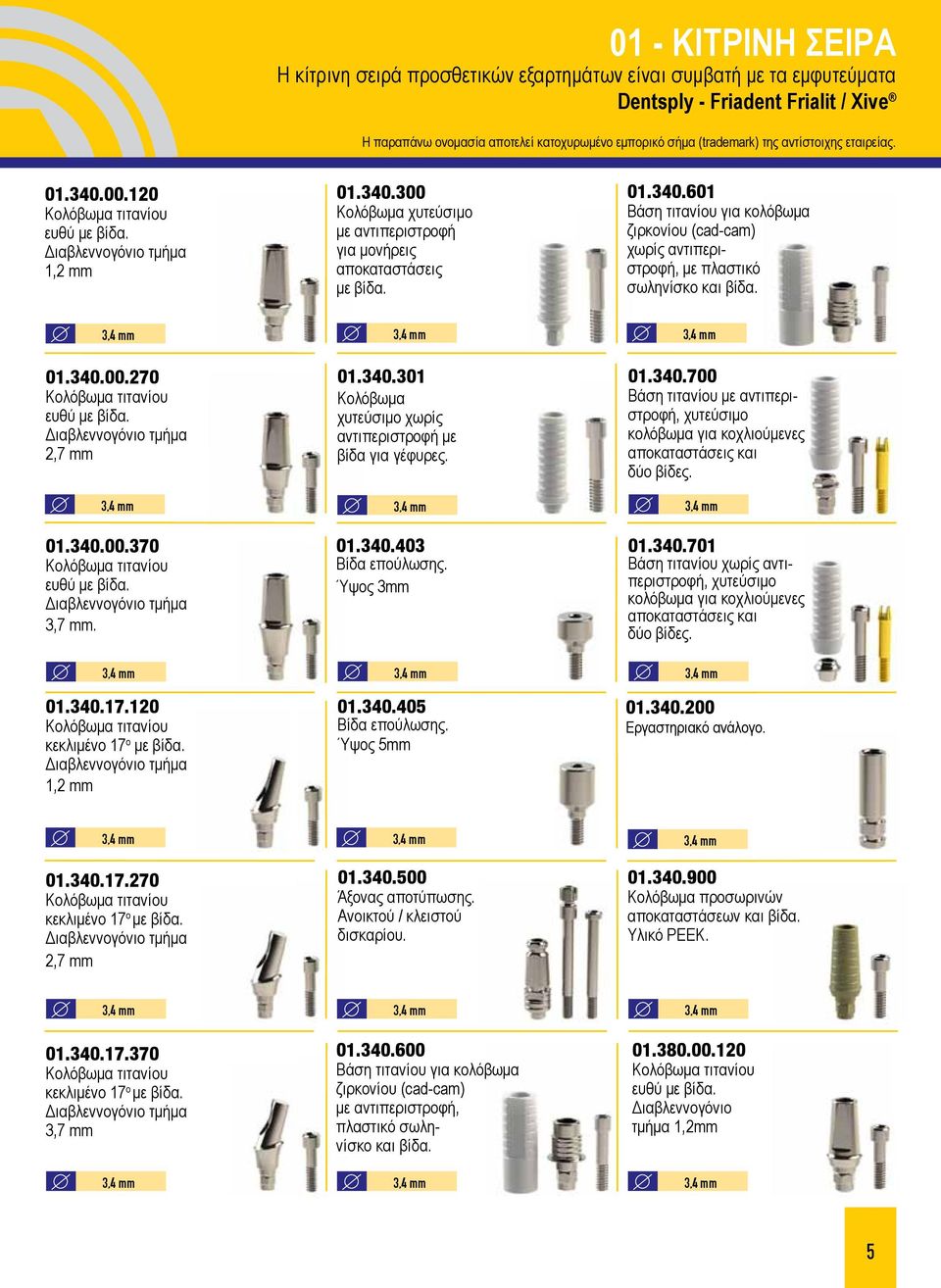

7 01 - ΚΙΤΡΙΝΗ ΣΕΙΡΑ Η κίτρινη σειρά προσθετικών εξαρτημάτων είναι συμβατή με τα εμφυτεύματα Dentsply - Friadent Frialit / Xive Η παραπάνω ονομασία αποτελεί κατοχυρωμένο εμπορικό σήμα (trademark) της αντίστοιχης εταιρείας με αντιπεριστροφή για μονήρεις με βίδα ζιρκονίου (cad-cam) χωρίς αντιπεριστροφή, με πλαστικό σωληνίσκο Κολόβωμα χυτεύσιμο χωρίς αντιπεριστροφή με βίδα για γέφυρες Βάση τιτανίου με αντιπεριστροφή, χυτεύσιμο κοχλιούμενες και δύο βίδες ,7 mm Ύψος 3mm Βάση τιτανίου χωρίς αντιπεριστροφή, χυτεύσιμο κοχλιούμενες και δύο βίδες Ύψος 5mm Εργαστηριακό ανάλογο Άξονας αποτύπωσης. Ανοικτού / κλειστού δισκαρίου Κολόβωμα προσωρινών αποκαταστάσεων Υλικό PEEK ,7 mm ζιρκονίου (cad-cam) με αντιπεριστροφή, Διαβλεννογόνιο τμήμα 5

8 Σειρά 01: Συμβατή με τα εμφυτεύματα Dentspy - Friadent Frialit / Xive ευθύ με βίδα Διαβλεννογόνιο τμήμα Άξονας αποτύπωσης. Ανοικτού / κλειστού δισκαρίου. 3,8 mm 3,8 mm 3,8 mm ευθύ με βίδα Διαβλεννογόνιο τμήμα 3,7 mm ,7 mm ζιρκονίου (cad-cam) με αντιπεριστροφή, 3,8 mm 3,8 mm 3,8 mm με αντιπεριστροφή για μονήρεις με βίδα ζιρκονίου (cad-cam) χωρίς αντιπεριστροφή, 3,8 mm 3,8 mm 3,8 mm Κολόβωμα χυτεύσιμο χωρίς αντιπεριστροφή με βίδα για γέφυρες. 3,8 mm 3,8 mm Βάση τιτανίου με αντιπεριστροφή, χυτεύσιμο κοχλιούμενες 3,8 mm ,7 mm Ύψος 3mm Βάση τιτανίου χωρίς αντιπεριστροφή, χυτεύσιμο κοχλιούμενες 3,8 mm 3,8 mm 3,8 mm Ύψος 5mm Εργαστηριακό ανάλογο. 3,8 mm 3,8 mm 3,8 mm 6

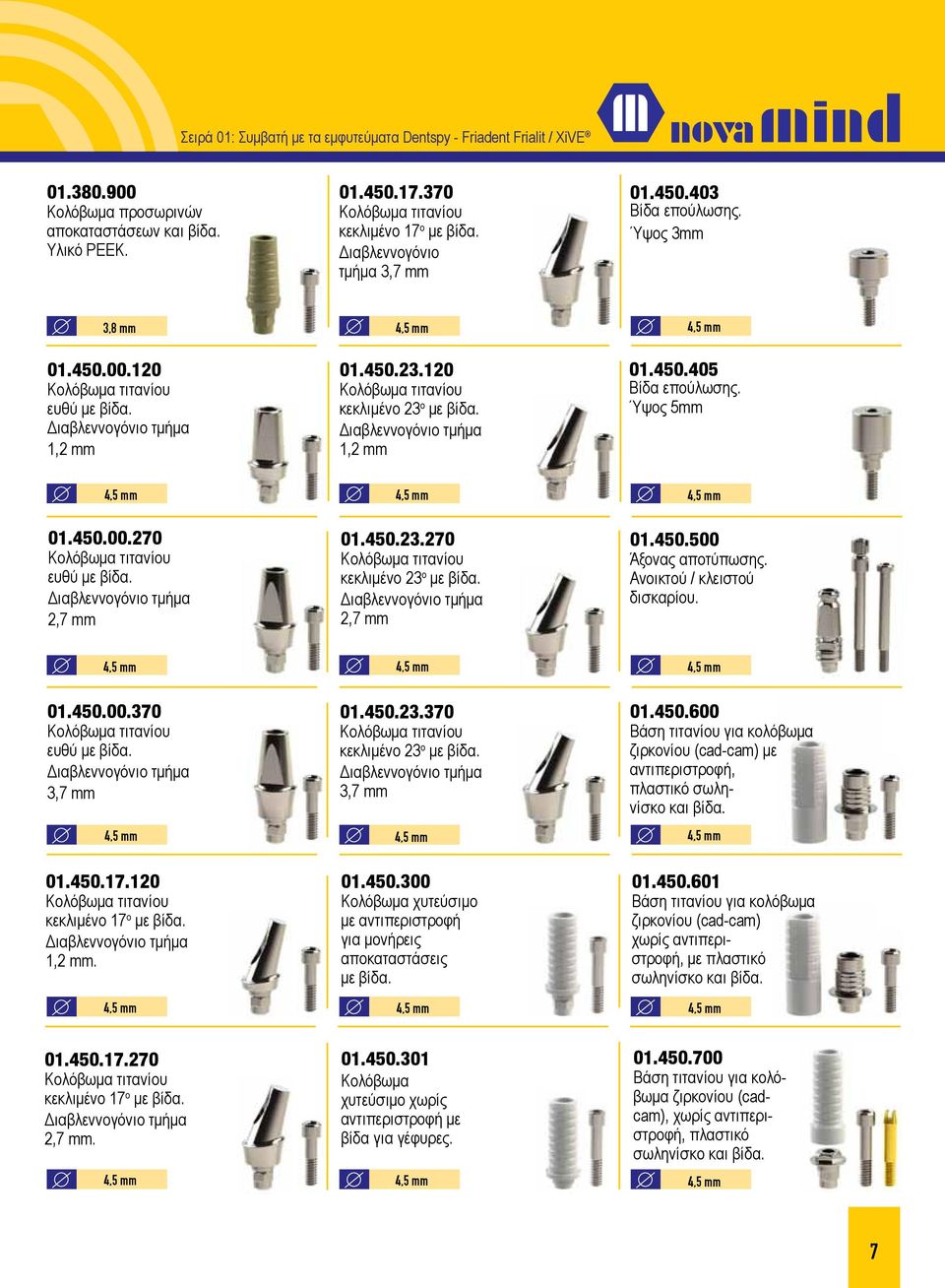

9 Σειρά 01: Συμβατή με τα εμφυτεύματα Dentspy - Friadent Frialit / Xive Κολόβωμα προσωρινών αποκαταστάσεων Υλικό PEEK Διαβλεννογόνιο τμήμα 3,7 mm Ύψος 3mm 3, , ,4 4,5 mm Ύψος 5mm 3,4 4,5 mm , ,4 4,5 mm Άξονας αποτύπωσης. Ανοικτού / κλειστού δισκαρίου. 3,4 4,5 mm ,7 mm 3,4 4,5 mm ,4 4,5 mm 3,4 4,5 mm ,7 mm 4, με αντιπεριστροφή για μονήρεις με βίδα. 3,4 4,5 mm 3,4 4,5 mm ζιρκονίου (cad-cam) με αντιπεριστροφή, 3,4 4,5 mm ζιρκονίου (cad-cam) χωρίς αντιπεριστροφή, με πλαστικό σωληνίσκο 3,4 4,5 mm ,4 4,5 mm Κολόβωμα χυτεύσιμο χωρίς αντιπεριστροφή με βίδα για γέφυρες. 4, ζιρκονίου (cadcam), χωρίς αντιπεριστροφή, πλαστικό σωληνίσκο 4,1 4,5 mm 7

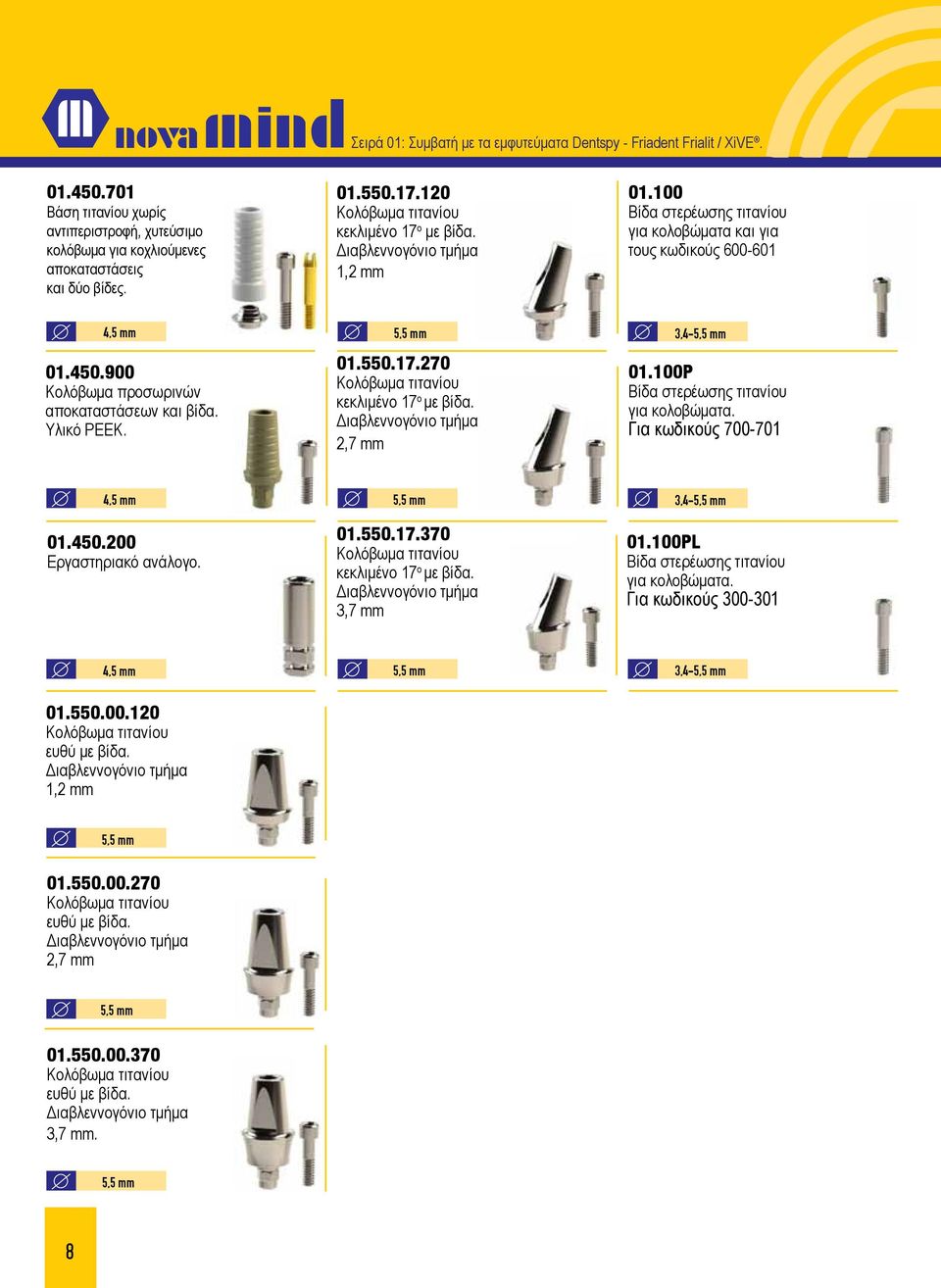

10 Σειρά 01: Συμβατή με τα εμφυτεύματα Dentspy - Friadent Frialit / Xive Βάση τιτανίου χωρίς κοχλιούμενες για κολοβώματα και για τους κωδικούς ,4 4,5 mm Κολόβωμα προσωρινών αποκαταστάσεων Υλικό PEEK. 5, ,4-5,5 mm mm P για κολοβώματα. Για κωδικούς ,4 4,5 mm Εργαστηριακό ανάλογο. 5, ,7 mm 3,4-5,5 mm mm PL για κολοβώματα. Για κωδικούς ,4 4,5 mm ,5 3,4-5,5 mm mm 5,5 5, ,5 3,4 5,5 mm 3,4-5,5 mm mm ,7 mm. 5,5 3,4 5,5 mm 3,4-5,5 mm 8

11 02 - ΠΟΡΤΟΚΑΛΙ ΣΕΙΡΑ Η πορτοκαλί σειρά προσθετικών εξαρτημάτων είναι συμβατή με τα εμφυτεύματα Straumann - Soft Tissue Level Η παραπάνω ονομασία αποτελεί κατοχυρωμένο εμπορικό σήμα (trademark) της αντίστοιχης εταιρείας με αντιπεριστροφή για μονήρεις με βίδα χωρίς αντιπεριστροφή, πλαστικό σωληνίσκο 4,8 mm 4,8 mm 4,8 mm A* (*)Επιλογή θέσης χωρίς αντιπεριστροφή με βίδα για γέφυρες Βάση τιτανίου με αντιπεριστροφή, χυτεύσιμο κοχλιούμενες 4,8 mm 4,8 mm B* (*)Επιλογή θέσης Ύψος 3mm 4,8 mm 4,8 mm 4,8 mm Βάση τιτανίου χωρίς κοχλιούμενες 4,8 mm A*. (*)Επιλογή θέσης Ύψος 5mm Κολόβωμα προσωρινών αποκαταστάσεων Υλικό PEEK. 4,8 mm 4,8 mm 4,8 mm B*. (*)Επιλογή θέσης Άξονας αποτύπωσης. Ανοικτού / κλειστού δισκαρίου ,8 mm 4,8 mm 6,5 mm Εργαστηριακό ανάλογο ,8 mm με αντιπεριστροφή, 4,8 mm 4,8 mm A* (*)Επιλογή θέσης 6,5 mm 9

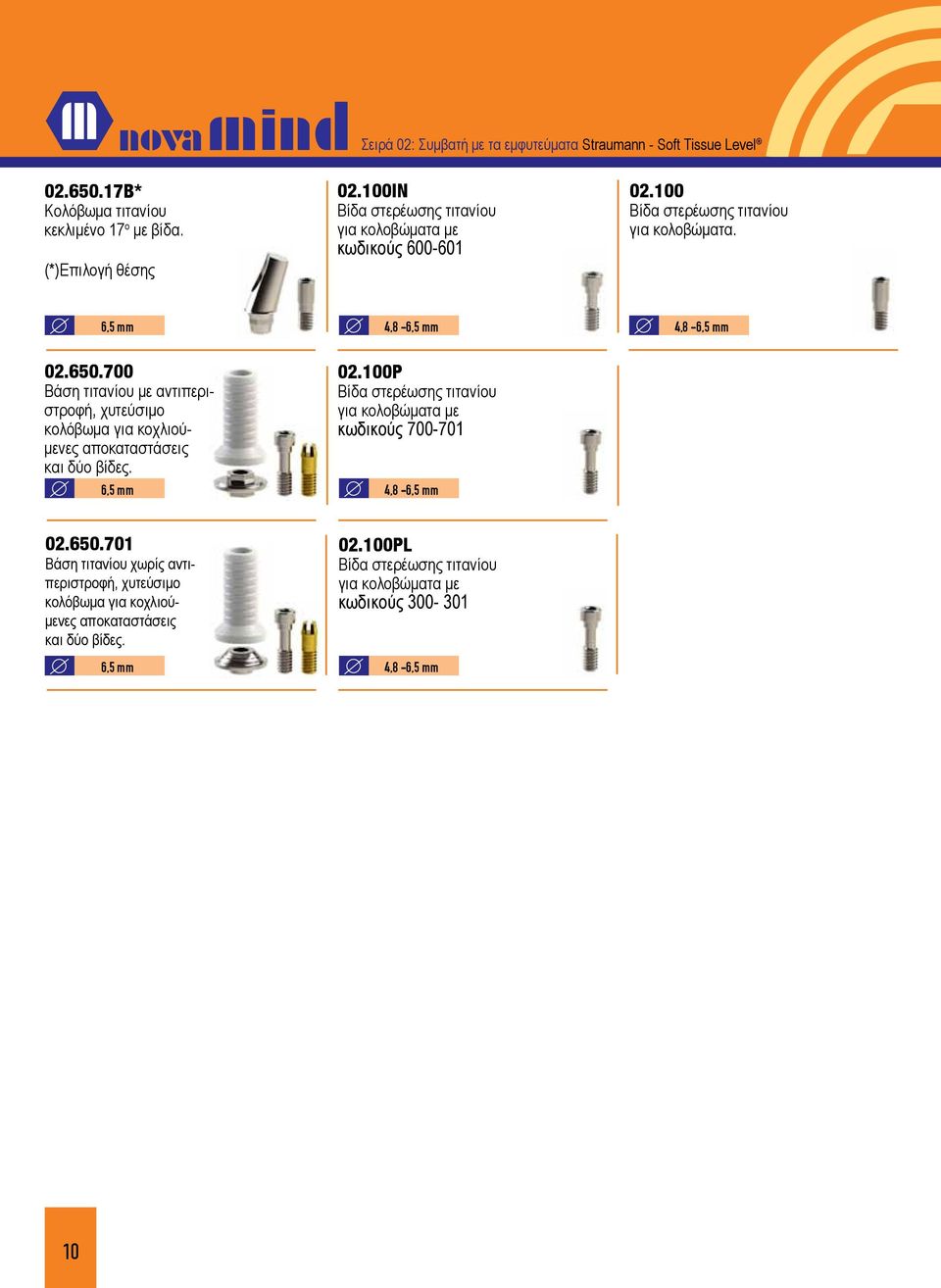

12 Σειρά 02: Συμβατή με τα εμφυτεύματα Straumann - Soft Tissue Level B* (*)Επιλογή θέσης IN για κολοβώματα με κωδικούς για κολοβώματα. 6,5 mm 4,8-6,5 mm 4,8-6,5 mm Βάση τιτανίου με αντιπεριστροφή, χυτεύσιμο κοχλιούμενες 6,5 mm P για κολοβώματα με κωδικούς ,8-6,5 mm 6,5 mm Βάση τιτανίου χωρίς αντιπεριστροφή, χυτεύσιμο κοχλιούμενες 6,5 mm PL για κολοβώματα με κωδικούς ,8-6,5 mm 6,5 mm 4,8-6,5 mm 4,8 mm 4,8-6,5 mm 4,8 mm 4,8-6,5 mm 4,8 mm 6,5 mm 10

13 03 - ΠΡΑΣΙΝΗ ΣΕΙΡΑ Η πράσινη σειρά προσθετικών εξαρτημάτων είναι συμβατή με τα εμφυτεύματα Biomet 3i Certain Η παραπάνω ονομασία αποτελεί κατοχυρωμένο εμπορικό σήμα (trademark) της αντίστοιχης εταιρείας Ύψος 3mm Ύψος 5mm ,7 mm ,7 mm Άξονας αποτύπωσης. Ανοικτού / κλειστού δισκαρίου κεκλιμένο 17 ο με βίδα. Διαβλεννογόνιο τμήμα Εργαστηριακό ανάλογο με αντιπεριστροφή, κεκλιμένο 17 ο με βίδα. Διαβλεννογόνιο τμήμα με αντιπεριστροφή για μονήρεις με βίδα χωρίς αντιπεριστροφή, κεκλιμένο 17 ο με βίδα. Διαβλεννογόνιο τμήμα 3,7 mm χωρίς αντιπεριστροφή με βίδα για γέφυρες Βάση τιτανίου με αντιπεριστροφή, χυτεύσιμο κοχλιούμενες 11

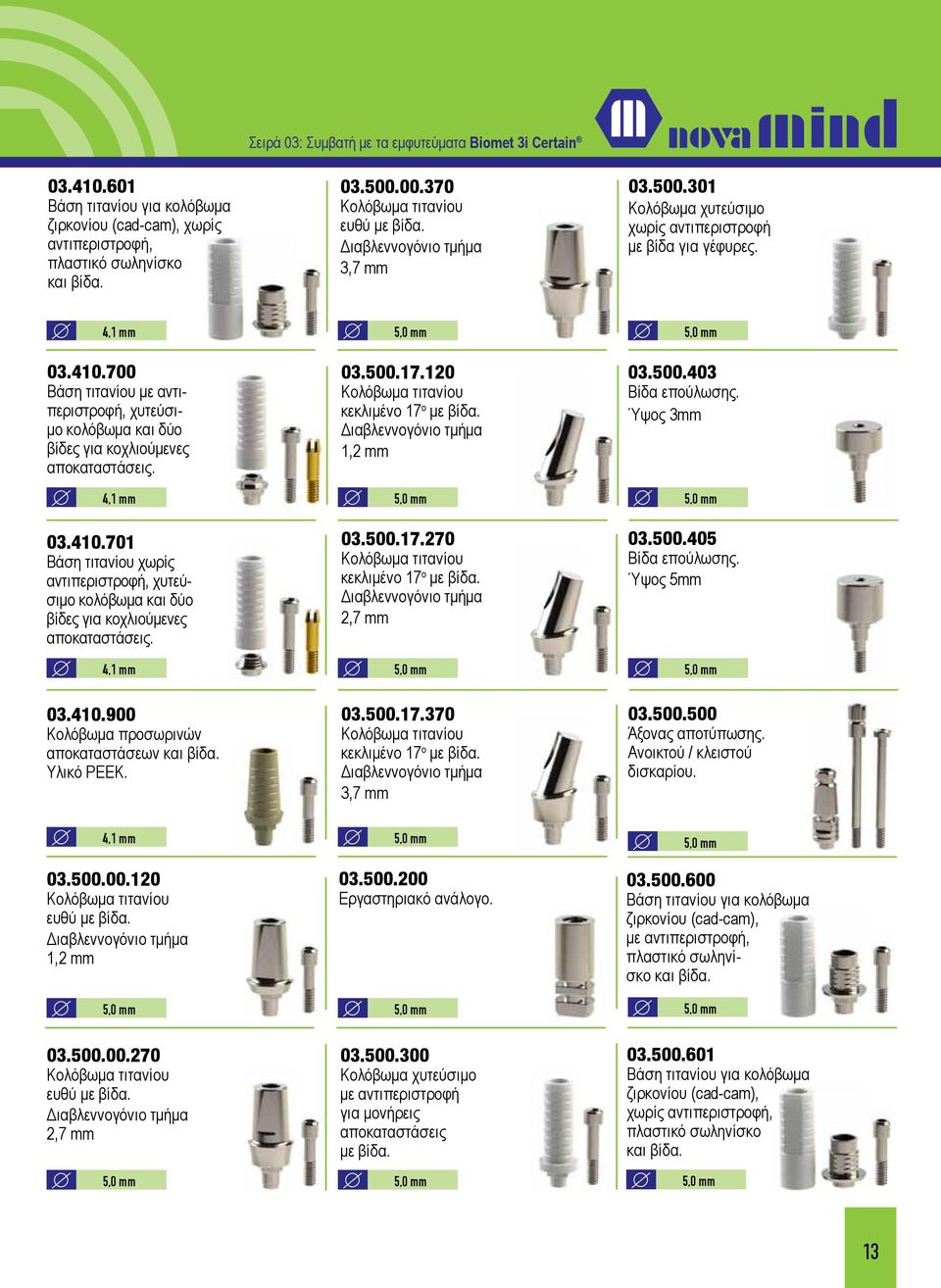

14 Σειρά 03: Συμβατή με τα εμφυτεύματα Biomet 3i Certain Βάση τιτανίου χωρίς κοχλιούμενες 4, Κολόβωμα προσωρινών αποκαταστάσεων Υλικό PEEK ,7 mm με αντιπεριστροφή για μονήρεις με βίδα χωρίς αντιπεριστροφή με βίδα για γέφυρες Ύψος 3mm Ύψος 5mm ,7 mm ,7 mm Άξονας αποτύπωσης. Ανοικτού / κλειστού δισκαρίου Εργαστηριακό ανάλογο με αντιπεριστροφή, 12

15 χωρίς αντιπεριστροφή, Σειρά 03: Συμβατή με τα εμφυτεύματα Biomet 3i Certain ,7 mm χωρίς αντιπεριστροφή με βίδα για γέφυρες Βάση τιτανίου με αντιπεριστροφή, χυτεύσιμο κολόβωμα και δύο βίδες για κοχλιούμενες Βάση τιτανίου χωρίς κολόβωμα και δύο βίδες για κοχλιούμενες Κολόβωμα προσωρινών αποκαταστάσεων Υλικό PEEK ,7 mm Ύψος 3mm Ύψος 5mm Άξονας αποτύπωσης. Ανοικτού / κλειστού δισκαρίου Εργαστηριακό ανάλογο με αντιπεριστροφή, με αντιπεριστροφή για μονήρεις με βίδα χωρίς αντιπεριστροφή, 13

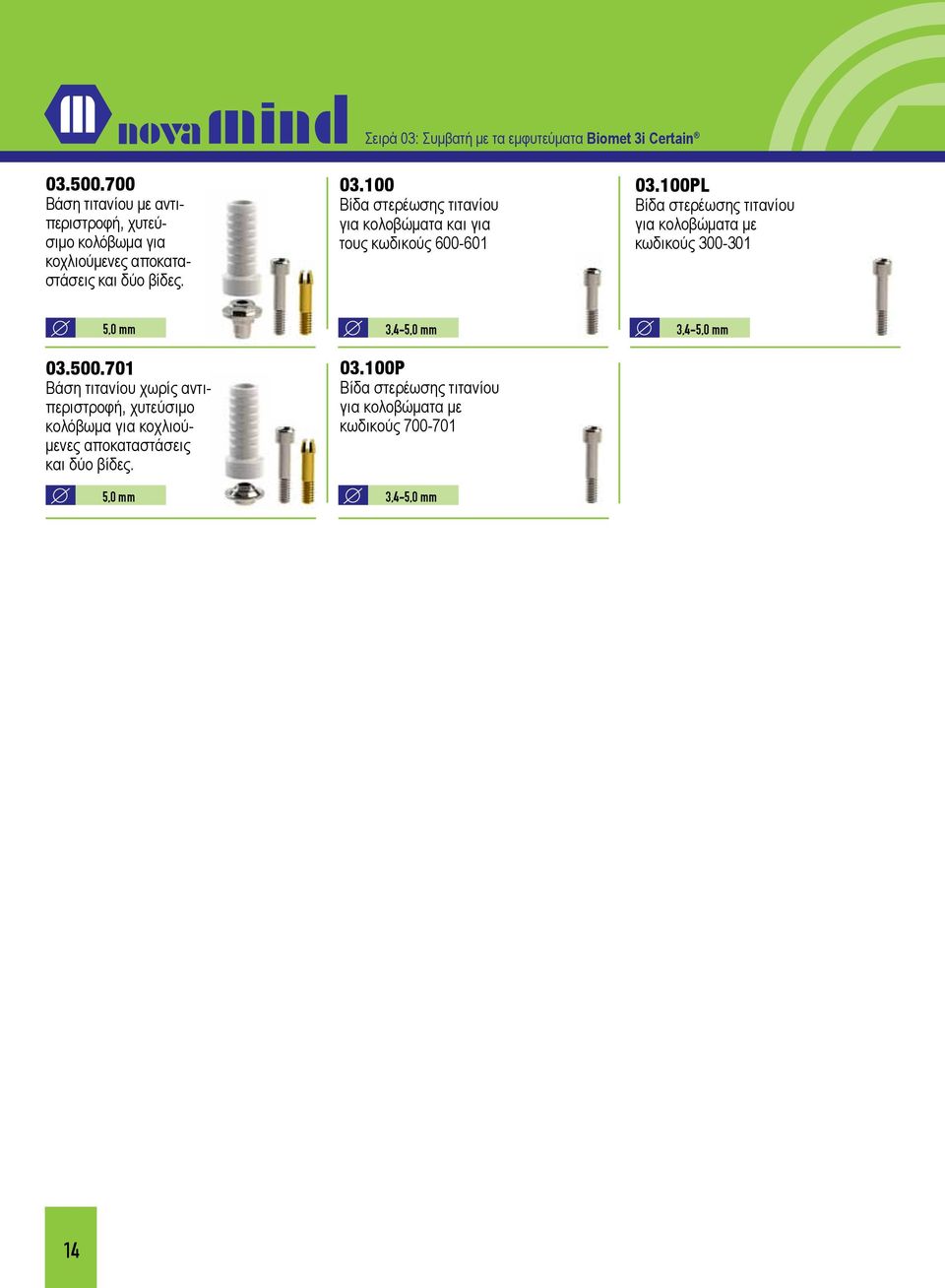

16 Σειρά Σειρά 01: 03: Συμβατή με με τα τα εμφυτεύματα Dentspy Biomet - Friadent 3i Certain Frialit / Xive Βάση τιτανίου με αντιπεριστροφή, χυτεύσιμο κοχλιούμενες για κολοβώματα και για τους κωδικούς PL για κολοβώματα με κωδικούς ,1 5, Βάση τιτανίου χωρίς αντιπεριστροφή, χυτεύσιμο κοχλιούμενες 5,0 3,4- mm P για κολοβώματα με κωδικούς ,4- mm 3,4- mm 3,4- mm 5,0 3,4- mm 14

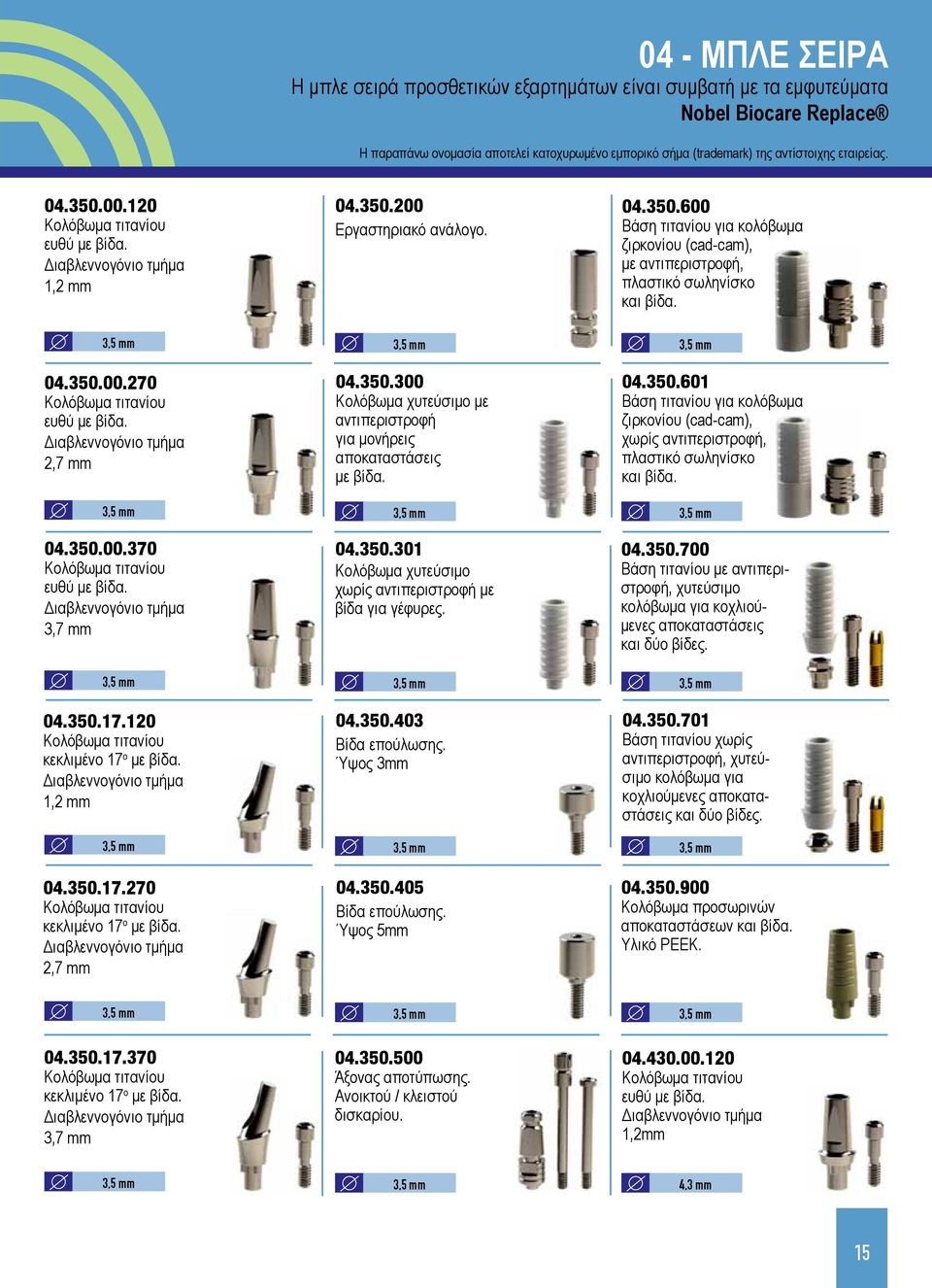

17 04 - ΜΠΛΕ ΣΕΙΡΑ Η μπλε σειρά προσθετικών εξαρτημάτων είναι συμβατή με τα εμφυτεύματα Nobel Biocare Replace Κατάλογος 2012 Η παραπάνω ονομασία αποτελεί κατοχυρωμένο εμπορικό σήμα (trademark) της αντίστοιχης εταιρείας Εργαστηριακό ανάλογο με αντιπεριστροφή, 3,5 mm 3,5 mm 3,5 mm με αντιπεριστροφή για μονήρεις με βίδα χωρίς αντιπεριστροφή, 3,5 mm 3,5 mm 3,5 mm ,7 mm χωρίς αντιπεριστροφή με βίδα για γέφυρες Βάση τιτανίου με αντιπεριστροφή, χυτεύσιμο κοχλιούμενες 3,5 mm 3,5 mm 3,5 mm Ύψος 3mm Βάση τιτανίου χωρίς κοχλιούμενες 3,5 mm 3,5 mm 3,5 mm Ύψος 5mm Κολόβωμα προσωρινών αποκαταστάσεων Υλικό PEEK. 3,5 mm 3,5 mm 3,5 mm ,7 mm Άξονας αποτύπωσης. Ανοικτού / κλειστού δισκαρίου ,5 mm 3,5 mm 4,3 mm 15

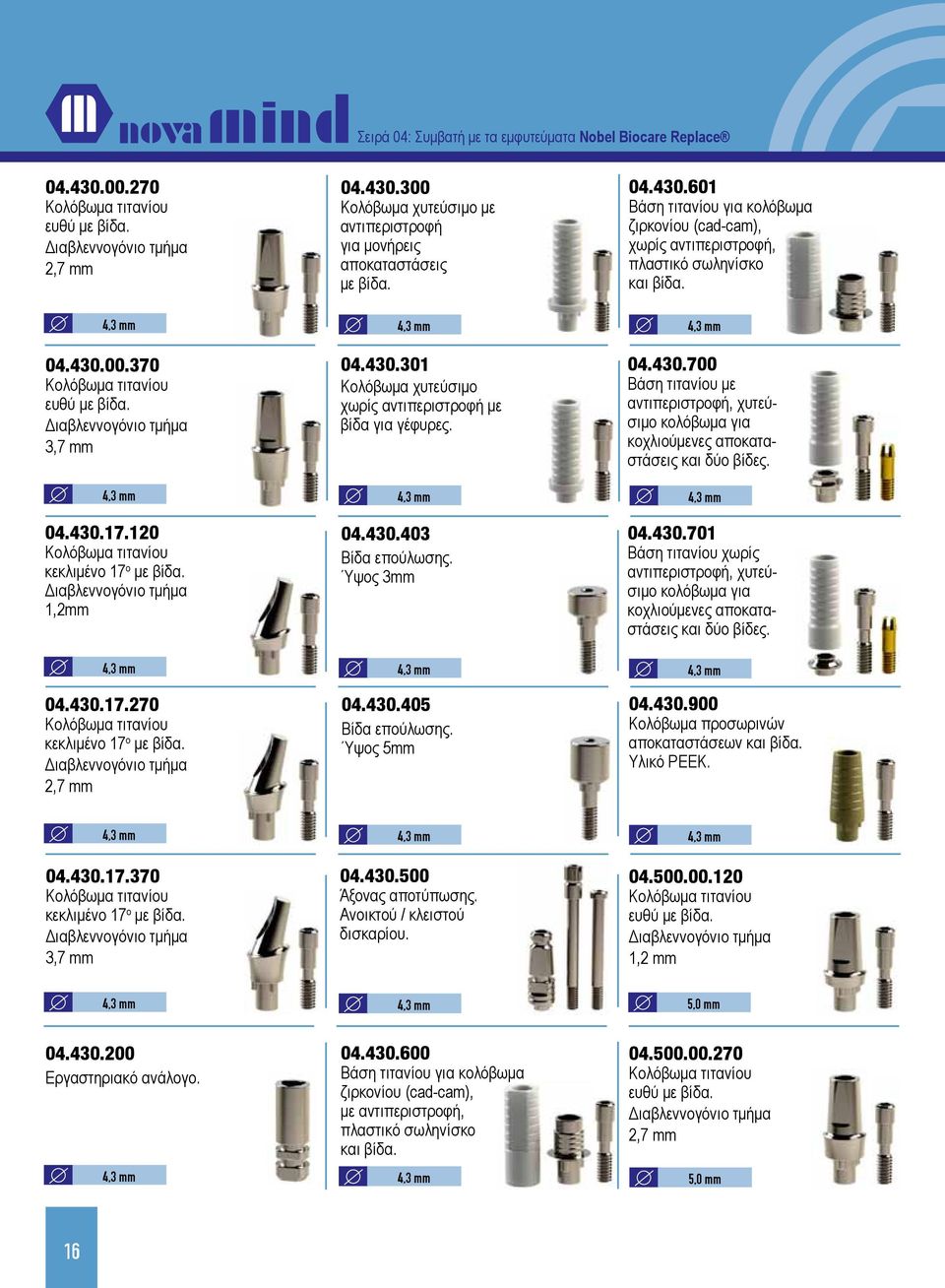

18 Σειρά 04: Συμβατή με τα εμφυτεύματα Nobel Biocare Replace με αντιπεριστροφή για μονήρεις με βίδα χωρίς αντιπεριστροφή, 4,3 mm 4,3 mm 4,3 mm ,7 mm χωρίς αντιπεριστροφή με βίδα για γέφυρες Βάση τιτανίου με κοχλιούμενες 4,3 mm 4,3 mm 4,3 mm Ύψος 3mm Βάση τιτανίου χωρίς κοχλιούμενες 4,3 mm 4,3 mm 4,3 mm Ύψος 5mm Κολόβωμα προσωρινών αποκαταστάσεων Υλικό PEEK. 4,3 mm 4,3 mm 4,3 mm ,7 mm Άξονας αποτύπωσης. Ανοικτού / κλειστού δισκαρίου ,3 mm 4,3 mm Εργαστηριακό ανάλογο. 4,3 mm 4,3 mm με αντιπεριστροφή,

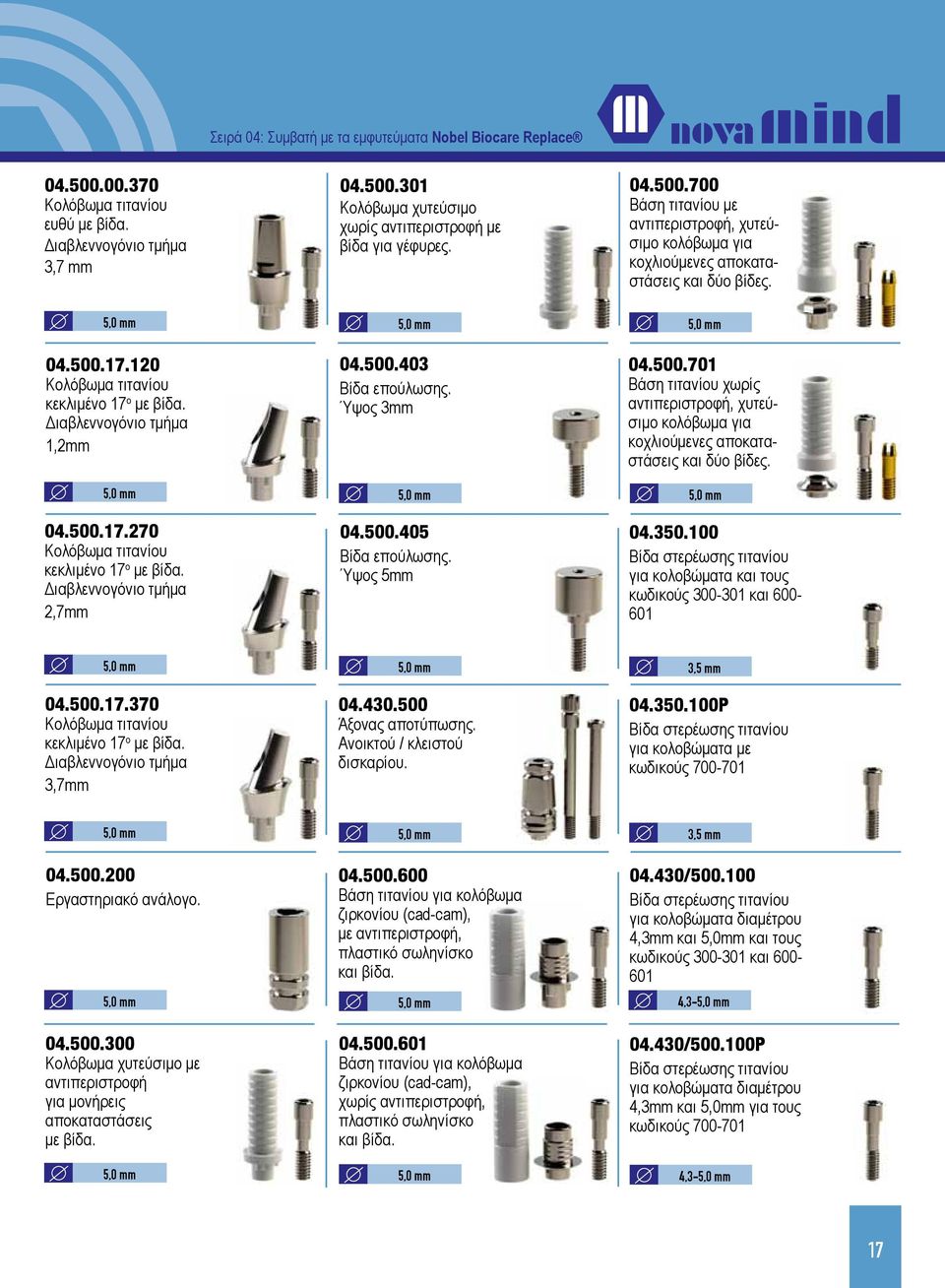

19 Σειρά 04: Συμβατή με τα εμφυτεύματα Nobel Biocare Replace ,7 mm χωρίς αντιπεριστροφή με βίδα για γέφυρες Βάση τιτανίου με κοχλιούμενες Ύψος 3mm Βάση τιτανίου χωρίς κοχλιούμενες ,7mm Ύψος 5mm για κολοβώματα και τους κωδικούς και ,5 mm ,7mm Άξονας αποτύπωσης. Ανοικτού / κλειστού δισκαρίου P για κολοβώματα με κωδικούς Εργαστηριακό ανάλογο με αντιπεριστροφή, 3,5 mm / για κολοβώματα διαμέτρου 4,3mm και 5,0mm και τους κωδικούς και , με αντιπεριστροφή για μονήρεις με βίδα χωρίς αντιπεριστροφή, / P για κολοβώματα διαμέτρου 4,3mm και 5,0mm για τους κωδικούς ,3-17

20 05 - ΚΟΚΚΙΝΗ ΣΕΙΡΑ Η κόκκινη σειρά προσθετικών εξαρτημάτων είναι συμβατή με τα εμφυτεύματα Straumann Bone Level Η παραπάνω ονομασία αποτελεί κατοχυρωμένο εμπορικό σήμα (trademark) της αντίστοιχης εταιρείας Εργαστηριακό ανάλογο Βάση τιτανίου με αντιπεριστροφή, χυτεύσιμο κοχλιούμενες 3,3 mm 3,3 mm 3,3 mm Ύψος 3mm Βάση τιτανίου χωρίς κοχλιούμενες 3,3 mm 3,3 mm 3,3 mm Ύψος 5mm ,3 mm 3,3 mm Άξονας αποτύπωσης. Ανοικτού / κλειστού δισκαρίου ,7mm. 3,3 mm 3,3 mm με αντιπεριστροφή, ,3 mm 3,3 mm χωρίς αντιπεριστροφή, ,7mm 3,3 mm 3,3 mm 18

21 Σειρά 05: Συμβατή με τα εμφυτεύματα Straumann Bone Level χωρίς αντιπεριστροφή, Ύψος 3mm Ύψος 5mm Βάση τιτανίου με κοχλιούμενες Βάση τιτανίου χωρίς κοχλιούμενες για κολοβώματα και για κωδικούς Άξονας αποτύπωσης. Ανοικτού / κλειστού δισκαρίου. 3, P για κολοβώματα με τους κωδικούς , με αντιπεριστροφή, 19

22 06 - ΜΩΒ ΣΕΙΡΑ Η μωβ σειρά προσθετικών εξαρτημάτων είναι συμβατή με τα εμφυτεύματα MIS Internal Hex Η παραπάνω ονομασία αποτελεί κατοχυρωμένο εμπορικό σήμα (trademark) της αντίστοιχης εταιρείας Ύψος 3mm 3,75 / 4,2 mm 3,75 / 4,2 mm 3,75 / 4,2 mm ,7mm ,7mm Ύψος 5mm 3,75 / 4,2 mm 3,75 / 4,2 mm 3,75 / 4,2 mm ,7mm ,7mm Άξονας αποτύπωσης. Ανοικτού / κλειστού δισκαρίου. 3,75 / 4,2 mm 3,75 / 4,2 mm 3,75 / 4,2 mm ,75 / 4,2 mm 3,75 / 4,2 mm 3,75 / 4,2 mm ,7mm Εργαστηριακό ανάλογο με αντιπεριστροφή για μονήρεις με βίδα με αντιπεριστροφή, χωρίς αντιπεριστροφή, 3,75 / 4,2 mm 3,75 / 4,2 mm 3,75 / 4,2 mm ,7mm χωρίς αντιπεριστροφή με βίδα για γέφυρες Βάση τιτανίου με κοχλιούμενες 3,75 / 4,2 mm 3,75 / 4,2 mm 3,75 / 4,2 mm 20

23 Σειρά 06: Συμβατή με τα εμφυτεύματα MIS Internal Hex Βάση τιτανίου χωρίς κοχλιούμενες ,7mm με αντιπεριστροφή για μονήρεις με βίδα. 3,75 / 4,2 mm 5 / 6 mm 5 / 6 mm Κολόβωμα προσωρινών αποκαταστάσεων Υλικό PEEK ,7mm Κολόβωμα χυτεύσιμο χωρίς αντιπεριστροφή με βίδα για γέφυρες. 3,75 / 4,2 mm 5 / 6 mm 5 / 6 mm Ύψος 3mm 5 / 6 mm 5 / 6 mm 5 / 6 mm ,7mm ,7mm Ύψος 5mm 5 / 6 mm 5 / 6 mm 3,75 / 4,2 mm ,7mm ,7mm Άξονας αποτύπωσης. Ανοικτού / κλειστού δισκαρίου. 5 / 6 mm 5 / 6 mm 3,75 / 4,2 mm Εργαστηριακό ανάλογο με αντιπεριστροφή, 5 / 6 mm 5 / 6 mm 5 / 6 mm 21

24 Σειρά 06: Συμβατή με τα εμφυτεύματα MIS Internal Hex χωρίς αντιπεριστροφή, Βάση τιτανίου χωρίς κοχλιούμενες P για κολοβώματα με κωδικούς / 6 mm 5 / 6 mm 5 / 6 mm Βάση τιτανίου με κοχλιούμενες για κολοβώματα και τους κωδικούς και / 6 mm 5 / 6 mm 3,75 / 4,2 mm 3,75 / 4,2 mm 3,75 / 4,2 mm 3,75 / 4,2 mm 3,75 / 4,2 mm 3,75 / 4,2 mm 3,75 / 4,2 mm 3,75 / 4,2 mm 3,75 / 4,2 mm 3,75 / 4,2 mm 3,75 / 4,2 mm 3,75 / 4,2 mm 5 / 6 mm 22

25 07 - ΓΑΛΑΖΙΑ ΣΕΙΡΑ Η γαλάζια σειρά προσθετικών εξαρτημάτων είναι συμβατή με τα εμφυτεύματα Astra Tech Η Series παραπάνω 06: Compatible ονομασία with αποτελεί implants κατοχυρωμένο MIS εμπορικό σήμα (trademark) της αντίστοιχης εταιρείας A Για πρόσθια δόντια. Διαβλεννογόνιο τμήμα A Για πρόσθια δόντια. 2,7mm Εργαστηριακό ανάλογο. 3,5 / 4,0 mm 3,5 / 4,0 mm 3,5 / 4,0 mm B Για οπίσθια δόντια. Διαβλεννογόνιο τμήμα B Για οπίσθια δόντια. 2,7mm με αντιπεριστροφή για μονήρεις με βίδα. 3,5 / 4,0 mm 3,5 / 4,0 mm 3,5 / 4,0 mm A Για πρόσθια δόντια. Διαβλεννογόνιο τμήμα 2,7mm A Για πρόσθια δόντια χωρίς αντιπεριστροφή με βίδα για γέφυρες. 3,5 / 4,0 mm 3,5 / 4,0 mm 3,5 / 4,0 mm B Για οπίσθια δόντια. Διαβλεννογόνιο τμήμα 2,7mm 3,5 / 4,0 mm 3,5 / 4,0 mm 3,5 / 4,0 mm A Για πρόσθια δόντια. 3,5 / 4,0 mm 3,5 / 4,0 mm 3,5 / 4,0 mm B Για οπίσθια δόντια B Για οπίσθια δόντια A Για πρόσθια δόντια. 2,7mm B Για οπίσθια δόντια. 2,7mm Ύψος 3mm Ύψος 5mm Άξονας αποτύπωσης. Ανοικτού / κλειστού δισκαρίου. 3,5 / 4,0 mm 3,5 / 4,0 mm 3,5 / 4,0 mm 23

26 Σειρά 07: Συμβατή με τα εμφυτεύματα Astra Tech με αντιπεριστροφή, Διαβλεννογόνιο τμήμα Ύψος 5mm 3,5 / 4,0 mm 4,5 / 4,5 / χωρίς αντιπεριστροφή, Διαβλεννογόνιο τμήμα 2,7mm Άξονας αποτύπωσης. Ανοικτού / κλειστού δισκαρίου. 3,5 / 4,0 mm 4,5 / 4,5 / Βάση τιτανίου με κοχλιούμενες Εργαστηριακό ανάλογο με αντιπεριστροφή, 3,5 / 4,0 mm 4,5 / 4,5 / Βάση τιτανίου χωρίς κοχλιούμενες με αντιπεριστροφή για μονήρεις με βίδα χωρίς αντιπεριστροφή, 3,5 / 4,0 mm 4,5 / 4,5 / χωρίς αντιπεριστροφή με βίδα για γέφυρες Βάση τιτανίου με κοχλιούμενες 4,5 / 4,5 / 4,5 / ,7mm Ύψος 3mm Βάση τιτανίου χωρίς κοχλιούμενες 4,5 / 4,5 / 4,5 / 24

27 Σειρά 07: Συμβατή με τα εμφυτεύματα Astra Tech για κολοβώματα και τους κωδικούς και για κολοβώματα και τους κωδικούς και P για κολοβώματα με κωδικούς ,5 mm 4,5 mm 3,5 mm P για κολοβώματα με κωδικούς ,5 mm 4,5 mm 4,5 mm 3,5 mm 4,0 mm 4,0 mm 3,5 mm 4,0 mm 4,0 mm 4,5 / 4,0 mm 4,5 / 4,5 / 4,0 mm 4,5 / 25

28 10 - ΚΥΑΝΗ ΣΕΙΡΑ Η κυανή σειρά προσθετικών εξαρτημάτων είναι συμβατή με τα εμφυτεύματα Blue Sky της Bredent Medical Η παραπάνω ονομασία αποτελεί κατοχυρωμένο εμπορικό σήμα (trademark) της αντίστοιχης εταιρείας Διαβλεννογόνιο τμήμα 1,5mm R 2,5mm Επιλογή θέσης χωρίς αντιπεριστροφή με βίδα για γέφυρες. 4,0 mm 4,0 mm 4,0 mm Διαβλεννογόνιο τμήμα 2,5mm ,5mm Επιλογή θέσης με αντιπεριστροφή, 4,0 mm 4,0 mm 4,0 mm ,5mm R 3,5mm Επιλογή θέσης χωρίς αντιπεριστροφή, 4,0 mm 4,0 mm 4,0 mm R 1,5mm ,5mm για κολοβώματα. Επιλογή θέσης Επιλογή θέσης 4,0 mm 4,0 mm 4,0 mm ,5mm Επιλογή θέσης με αντιπεριστροφή για μονήρεις με βίδα. 4,0 mm 4,0 mm 4,5 / 4,5 / 4,0 mm 4,5 / 26

29 Οδηγίες χρήσης κολοβωμάτων παθητικής έδρασης 1. Ύστερα από την ολοκλήρωση των κύκλων όπτησης του κεραμικού υλικού επικάλυψης, το κολόβωμα παθητικής έδρασης βιδώνεται πάνω στο εργαστηριακό ανάλογο χρησιμοποιώντας την μπρούτζινη βίδα που εμπεριέχεται στη συσκευασία. Ωστόσο σε περίπτωση που τα εμφυτεύματα είναι παραπάνω από ένα, συνίσταται σε ένα από αυτά να χρησιμοποιηθεί η τελική βίδα τιτανίου. 2. Αμμοβολείτε ελαφρά τις προς συγκόλληση επιφάνειες, τόσο αυτή του κολοβώματος (εκτός από το λείο διαβλεννογόνιο τμήμα), όσο και αυτή της στεφάνης, αφού πρώτα έχετε απομονώσει με κερί τα υπόλοιπα τμήματα ώστε να μην τρέξει η κονία στο λείο διαβλεννογόνιο τμήμα. 3. Χρησιμοποιήστε βαζελίνη στη βίδα για να είναι δυνατή η αφαίρεση της μετά το πέρας της συγκόλλησης. 4. Εφαρμόστε μικρή ποσότητα Ceka Multi ή άλλης συγκρίσιμης ρητινώδους κονίας στην προς συγκόλληση επιφάνεια του κολοβώματος παθητικής εφαρμογής. Σημ: Προσοχή, η κονία να μην έρθει σε επαφή με τη βίδα. Χρησιμοποιήστε την ελάχιστη δυνατή ποσότητα κονίας ώστε να μην διαφύγει περίσσεια αυτής από τον αυλό της βίδας. 27

30 5. Όταν τα εμφυτεύματα είναι παραπάνω από ένα, σφίξτε την τελική βίδα τιτανίου στο ένα από αυτά. Για μονήρεις, κρατήστε σταθερά τη θήκη πάνω στο κολόβωμα ώσπου να σταθεροποιηθεί η κονία. 6. Απομακρύνετε την περίσσεια και αντικαταστήστε τις μπρούτζινες βίδες με τις τελικές βίδες τιτανίου ώσπου να ολοκληρωθεί η πήξη της κονίας. 7. Αφού ολοκληρωθεί η πήξη της κονίας, αφαιρέστε τις βίδες, ελέγξτε την παθητική έδραση, και στιλβώστε με τις συνηθισμένες μεθόδους. 8. Ολοκληρωμένη αποκατάσταση, με τέλεια παθητική εφαρμογή. 28

31 Υποστηρίζουμε τον κόσμο μας Προσθετικά εξαρτήματα συμβατά με τα πλέον διαδεδομένα συστήματα εμφυτευμάτων. Novadental ΕΠΕ, Βερανζέρου 23, Αθήνα Tηλ.: , Fax: info@novadental.gr 29

32 Μετά από 35 χρόνια παρουσίας στην αντιπροσώπευση και εμπορία οδοντιατρικών και οδοντοτεχνικών ειδών, των μεγαλυτέρων οίκων του εξωτερικού, προχωρήσαμε στην εγκατάσταση σύγχρονης μονάδας παραγωγής συμβατών οδοντιατρικών κολοβωμάτων και κοχλιών σύνδεσης με τον διακριτικό τίτλο: NOVADENTAL ΕΠΕ, ΒΕΡΑΝΖΕΡΟΥ ΑΘΗΝΑ - ΤΗΛ.: , FAX: info@novadental.gr - E-Shop:
