Ηλιακά συστήματα παραγωγής φρέσκου ζεστού νερού και υποβοήθησης θέρμανσης

Transcript

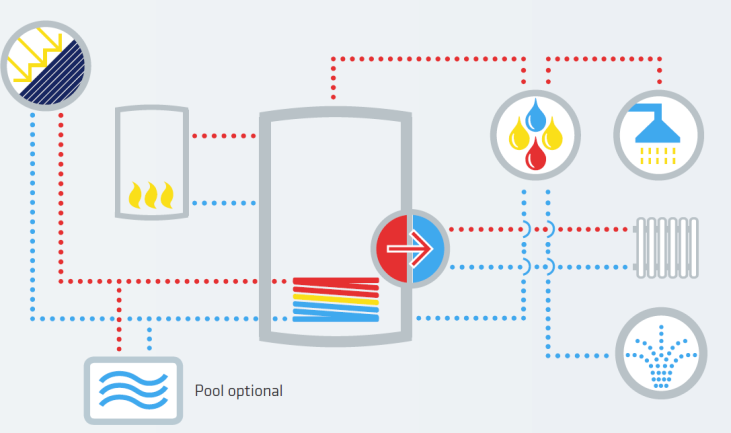

1 Theros Heat RL Ηλιακά συστήματα παραγωγής φρέσκου ζεστού νερού και υποβοήθησης θέρμανσης Τα συστήματα Heat προορίζονται για κατοικίες και μικρά κτήρια. Η ηλιακή ενέργεια αποθηκεύεται σε δοχείο αδράνειας και έτσι μπορεί εύκολα να χρησιμοποιηθεί για την παραγωγή ζεστού νερού και την υποβοήθηση της θέρμανσης ιδιαίτερα σε κτήρια με ενδοδαπέδια, fan coils και σώματα χαμηλών θερμοκρασιών. Πλεονεκτήματα: Υγιεινό ζεστό νερό με την χρήση ανοξείδωτου ταχυθερμαντήρα. Αποθήκευση της ηλιακής ενέργειας σε δοχείο αδρανείας για τον συνδυασμό με άλλες πηγές ενέργειας (λέβητα, αντλία θερμότητας, ηλεκτρική αντίσταση, κ.α.) Μεγάλη διάρκεια ζωής του δοχείου και της ηλεκτρικής αντίστασης ανεξάρτητα από την ποιότητα του νερού στο δίκτυο αφού λειτουργούν σε κλειστό κύκλωμα. Θερμοστατικά ρυθμιζόμενο ζεστό νερό για μέγιστη οικονομία και ασφάλεια από εγκαύματα. Αναβάθμιση της ενεργειακής κατηγορίας του κτηρίου. Ευρωπαϊκά υλικά υψηλής ποιότητας και ολοκληρωμένος σχεδιασμός συστήματος. Τυπικά συστήματα * Heat 021RL RL RL RL RL1500 Άτομα Επιφάνεια κατοικίας (μ2) Ισχύς συλλεκτών (kw) 3,69 7,38 11,1 14,76 18,5 Συλλέκτες RL 2500V Επιφάνεια συλλεκτών (μ2) 5,0 10,0 15,0 20,0 25,0 Δοχείο αδρανείας (λτ) Μονάδες LogoFresh Meibes Solarstation S ** Inverter Inverter Inverter Δοχείο διαστολής Solar ** 18 lt 25 lt 35 lt 60 lt 60 lt Αντιψυκτικό Tyfocor L ** 5 lt 10 lt 10 lt 10 lt 15 lt Σωλήνωση SS-flex ** DN16 DN16 DN16 DN20 DN20 * Μπορεί να γίνει πλήρη παραμετροποίηση ανάλογα με την εφαρμογή για διαφορετικές απαιτήσεις και μεγαλύτερα συστήματα κάθε μεγέθους και τεχνικών απαιτήσεων. ** Η διαστασιολόγηση των εξαρτημάτων έχει βασιστεί σε μέγιστο μήκος σωλήνωσης 40 μέτρα και μέγιστη υψομετρική διαφορά μπόιλερ/συλλέκτης 10 μέτρα. Μπορούν να γίνουν αλλαγές που δεν υποβαθμίζουν το αποτέλεσμα. 1

2 Theros Heat δωρεάν θερμότητα από τον ήλιο για το σπίτι σας!!! Περιλαμβάνουν: 1. Επιλεκτικοί ηλιακοί συλλέκτες: Ηλιακοί συλλέκτες RL 2500V υψηλής απόδοσης, με επιλεκτικό απορροφητή τύπου μαίανδρο κατασκευασμένο στην Αυστρία και συναρμολόγηση συλλέκτη στην Ελλάδα. Βάσεις στήριξης αλουμινίου με ανοξείδωτα εξαρτήματα για τους συλλέκτες για ταράτσα ή κεραμοσκεπή. Σετ σύνδεσης για συλλέκτες RL (THE.RL91xx). 2. Αντλιοστάσιο ηλιακού κυκλώματος 2πλής γραμμής Meibes Solarstation (Γερμανία) με εξαερηστικό, με αντλία Solar, με βαλβίδα ασφαλείας, ροόμετρο, θερμόμετρα εισόδου & εξόδου, πιεσόμετρο, διαχωριστή αέρα, βαλβίδες πλήρωσης & εκκένωσης, και μονωτικό περίβλημα. 3. Σετ σύνδεσης δοχείου διαστολής με ταχυσύνδεσμο. 4. Δοχείο διαστολής Solar για το ηλιακό κύκλωμα. 5. Ψηφιακός ελεγκτής Prozeda Primos 250 (Γερμανία) με ηλεκτρονικό έλεγχο της ταχύτητας του κυκλοφορητή για μέγιστη απόδοση του συστήματος. 6. Δοχείο αδρανείας Theros DA με εναλλάκτη ηλιακών, μόνωση μαλακής πολυουρεθάνης 10 cm, και ηλεκτρική αντίσταση 4,0 kw/230v με θερμοστάτη ή 12 kw/400v χωρίς θερμοστάτη. 7. Παραγωγός φρέσκου ζεστού νερού Meibes LogoFresh Kompakt (Γερμανία) με θερμοστατική ρύθμιση. 8. Αντιψυκτικό Tyfo L (Γερμανία) για ηλιακά συστήματα υψηλών θερμοκρασιών. 9. Μελέτη ρύθμισης συστήματος για μέγιστη απόδοση. 10. Ηλεκτρολογικά και υδραυλικά σχέδια τοποθέτησης. 2

3 Προαιρετικά : o Οριζόντιοι συλλέκτες RL 2500H για εφαρμογές με περιορισμό ύψους ή άλλες ανάγκες. o Σωλήνωση ηλιακού κυκλώματος από ανοξείδωτο σπιράλ με μόνωση Solar HT-UV υψηλών θερμοκρασιών πάχους 13 ή 19 mm με προστασία UV και όλους τους απαραίτητους συνδέσμους τύπου Meibes FixLock για το ηλιακό κύκλωμα (τυπική εγκατάσταση). o Αυτόματη 3όδη θερμοστατική βαλβίδα Meibes (Γερμανία) 100 lt/min για περιοχές με σκληρό νερό για την επιπλέον προστασία του LogoFresh από επικαθήσεις αλάτων. o Αναβάθμιση του ελεγκτή σε ανώτερο μοντέλο της Prozeda με καταγραφή δεδομένων, σύνδεση στο internet για έλεγχο και παρακολούθηση, έλεγχο αντιστάθμισης, ή και πλήρη αυτοματισμό του συστήματος θέρμανσης. o Αυτοματισμοί, ηλεκτρολογικός πίνακας και τριφασικές αντιστάσεις στο δοχείο αδρανείας για αποθήκευση ηλεκτρικής ενέργειας τις ώρες μειωμένου τιμολογίου. o Υπηρεσίες σχεδιασμού και επίβλεψης σύμφωνα με τις απαιτήσεις του πελάτη. 3

4 Σχεδιασμός με ειδικευμένο λογισμικό για μέγιστη απόδοση σε όλες τις εφαρμογές Ενεργειακός σχεδιασμός με το Ελβετικό πρόγραμμα Polysun Professional. Μηχανολογικός σχεδιασμός με λογισμικό εξελιγμένο από την εταιρίας μας ( Αποτέλεσμα: Άριστη απόδοση και αξιόπιστη λειτουργία σε κάθε εφαρμογή Σωστή διαστασιολόγηση όλων των εξαρτημάτων όπως αντλιοστάσιο, σωληνώσεις, και δοχείο διαστολής Μειωμένο κόστος υλικών αφού αποφεύγονται οι υπερβολές που γίνονται συνήθως Μειωμένο κόστος εγκατάστασης αφού δίνονται όλες οι απαραίτητες ρυθμίσεις και δεν χρειάζονται «πειράματα» Μειωμένο ρίσκο προβλημάτων από λάθη στην εγκατάσταση Εγγύηση Η εγγύηση ποιότητας καλής λειτουργίας των προσφερομένων προϊόντων έχει την παρακάτω διάρκεια και ισχύει από την ημερομηνία παράδοσης. o 10 χρόνια για τους ηλιακούς συλλέκτες RL o 5 χρόνια για την σωλήνωση SS-flex και τους συνδέσμους Meibes FixLock. o 5 χρόνια για το δοχείο αδρανείας Theros DA. o 5 χρόνια για το αντλιοστάσιο ηλιακών, τον σταθμό παραγωγής φρέσκου ζεστού νερού και όλα τα εξαρτήματα Meibes (εξαιρούνται κυκλοφορητές και ηλεκτρονικά). o 2 χρόνια για τα υπόλοιπα εξαρτήματα ή όπως ορίζει ο κατασκευαστής τους. o Προαιρετικά συνολική εγγύηση Hot3 για την σωστή λειτουργία και απόδοση του εγκατεστημένου συστήματος Οι όροι εγγύησης του εκάστοτε εξαρτήματος περιγράφονται με λεπτομέρεια στο αντίστοιχο έγγραφο του κατασκευαστή. Ο αγοραστής θα πρέπει να συντηρεί τα μηχανήματα σύμφωνα με τις ανάλογες τεχνικές οδηγίες. Το κόστος της συντήρησης δεν συμπεριλαμβάνετε στην τιμή του εξοπλισμού. Η εγγύηση δεν καλύπτει βλάβες που προέρχονται από λειτουργία σε μη κανονικές συνθήκες, επεμβάσεις από προσωπικό που δεν είναι εξουσιοδοτημένο ή φυσικές καταστροφές, και φυσιολογική φθορά (π.χ. άλατα στον εναλλάκτη, ανόδιο, αντιψυκτικό, επιφάνεια μόνωσης από τον ήλιο, ηλεκτρική αντίσταση, κλπ.). 4

5 Επιλεκτικοί συλλέκτες RL 2500, με επιλεκτικό απορροφητή τύπου μαίανδρο για μέγιστη απόδοση Επίπεδοι επιλεκτικοί συλλέκτες υψηλής απόδοσης με απορροφητή τύπου μαίανδρο και πολύ καλή ποιότητα μόνωσης. Ισχύς 1846 W (με ακτινοβολία 1000 W/m2). Επιλεκτικός απορροφητής τύπου μαίανδρος κατασκευασμένος στην Αυστρία (ίδιο εργοστάσιο με τους Alpin). Συναρμολόγηση συλλέκτη στην Ελλάδα με στόχο τις Ευρωπαϊκές αγορές. Υψηλή απόδοση με πολύ ανταγωνιστικό κόστος. Πολύ καλό αισθητικό αποτέλεσμα. Εγγύηση συλλέκτη 10 χρόνια. Όλα τα απαραίτητα πιστοποιητικά ποιότητας κατασκευής και απόδοσης. Βάσεις κεραμοσκεπής και ταράτσας από αλουμίνιο με ανοξείδωτα εξαρτήματα. Σύνδεση μέχρι 4-6 κάθετων και 2-3 οριζόντιων συλλεκτών (συστολικός σύνδεσμος απαραίτητος για μεγαλύτερες συστοιχίες). 5

6 Απόδοση σε όλες τις καιρικές συνθήκες και σύγκριση με τον Γερμανικό ανταγωνισμό Οι συλλέκτες RL αποδίδουν σε όλες τις συνθήκες περισσότερο από τους γνωστούς αντίστοιχους συλλέκτες της πολύ γνωστής σε όλους «μπλέ» Γερμανικής εταιρίας. Ισχύς ανά συλλέκτη (W) Οφέλιμη ισχύς σε συνθήκες καλής ηλιοφάνειας (G = 800 W/m2) Διαφορά θερμοκρασίας, T int - Τ amb (K) Γνωστός Γερμανικός 2,4 m2 Theros RK2300 Alpin Theros RL 2500V Απλός επιλεκτικός 2,0 m2 Ισχύς ανά συλλέκτη (W) Οφέλιμη ισχύς σε συνθήκες μέτριας ηλιοφάνειας (G = 400 W/m2) Διαφορά θερμοκρασίας, T int - Τ amb (K) Γνωστός Γερμανικός 2,4 m2 Theros RK2300 Alpin Theros RL 2500V Απλός επιλεκτικός 2,0 m2 Κίτρινη περιοχή: Συνηθισμένη περιοχή λειτουργίας για ΖΝΧ και υποβοήθηση θέρμανσης με ενδοδαπέδια Ροζ περιοχή: Περιοχή λειτουργίας για υποβοήθηση θέρμανσης με Fan Coils και καλοριφέρ 6

7 Παραγωγός φρέσκου ζεστού νερού Meibes LogoFresh Kompakt Έτοιμος σταθμός παραγωγής φρέσκου ζεστού νερού χρήσης Το LogoFresh Kompakt είναι η απόλυτη λύση για την υγιεινή και οικονομική παραγωγή Ζεστού Νερού Χρήσης (Ζ.Ν.Χ.) νερού για μονοκατοικίες και κτήρια με δοχεία αδρανείας. Το αντλιοστάσιο παραδίδεται πλήρες συναρμολογημένο και καλωδιωμένο με όλες τις απαραίτητες αναμονές για την σύνδεση του. Παρέχεται προαιρετικά και με κυκλοφορητή ανακυκλοφορίας. Έχει δυνατότητα για στιγμιαία παραγωγή Ζ.Ν.Χ. είναι έως 29 lt/min ανάλογα με την θερμοκρασία αποθήκευσης. Για υψηλότερες παροχές μπορούν να συνδεθούν επιπλέον LogoFresh Kompakt σε παράλληλη αλληλουχία. Το αντλιοστάσιο διατίθεται για άμεση τοποθέτηση στον τοίχο ή στο δοχείο αδρανείας. Ως αξεσουάρ προσφέρονται σφήνες μόνωσης για την εύκολη τοποθέτηση και σωστό ταίριασμα με το δοχείο. Ο πιο υγιεινός τρόπος θέρμανσης του νερού χρήσης Λειτουργεί ως ταχυθερμαντήρας και ζεσταίνει το νερό χρήσης την στιγμή που θα το χρειαστούμε. Η διαδικασία γίνεται κατά την κίνηση του νερού σε υψηλή ταχύτητα μέσα από τον ανοξείδωτο πλακοειδή εναλλάκτη του. Αντίθετα, στα κοινά μπόιλερ Ζ.Ν.Χ. και ηλιακούς θερμοσίφωνες το νερό μένει στάσιμο και δημιουργείται «λάσπη» στο εσωτερικό τους. Έτσι μπορούν να δημιουργηθούν οι συνθήκες για την ανάπτυξη βακτηριδίων με σοβαρότατες επιπτώσεις στην υγεία μας όπως η Λεγεωνέλλα. 7

8 Δοχείο αδρανείας Theros DA με εναλλάκτη ηλιακών Βασικά χαρακτηριστικά Δοχεία για την αποθήκευση και την διανομή θερμότητας για κατοικίες και κτήρια. Η ηλεκτρική αντίσταση και το δοχείο δεν έρχονται σε επαφή με το ΖΝΧ και έτσι δεν διαβρώνονται. Άψογη εμφάνιση σε γκρι χρώμα (RAL 9006) με μαύρα εξαρτήματα. Κατασκευασμένο από ατσάλι S235JR με αντιδιαβρωτική βαφή εξωτερικά. Μικρές απώλειες θερμότητας λόγω της μόνωσης από αφαιρούμενο μαλακό αφρό πολυουρεθάνης με πάχος 10 cm. Εναλλάκτης ηλιακών μεγάλης επιφάνειας. Ηλεκτρική αντίσταση 4,0 kw σε υποδοχή 1 ½ στο κέντρο του δοχείου. Τεχνικά στοιχεία δοχείων αδρανείας Έκδοση DA 500 DA 800 DA 1000 DA 1500 DA 2000 Όγκος δοχείου ΖΝΧ 500 lt 800 lt lt lt lt Ύψος 1660 mm 1910 mm 2090 mm 2220 mm 2250 mm Διάμετρος με την μόνωση 850 mm 990 mm 990 mm 1200 mm 1350 mm Μέγιστη πίεση / θερμοκρασία 3 bar / 95 C 3 bar / 95 C 3 bar / 95 C 3 bar / 95 C 3 bar / 95 C Πάχος μόνωσης 100 mm 100 mm 100 mm 100 mm 100 mm Ισχύς ηλεκτρικής αντίστασης 4,0 kw 4,0 kw 4,0 kw 4,0 kw 4,0 kw Θερμόμετρο Κυάθια αισθητηρίων Εναλλάκτης ηλιακών Επιφάνεια 1,7 m2 2,9 m2 3,0 m2 3,4 m2 4,0 m2 Όγκος 10,5 lt 17,9 lt 18,5 lt 21,0 lt 24,6 lt Μέγιστη πίεση / θερμοκρασία 16 bar/110 C 16 bar/110 C 16 bar/110 C 16 bar/110 C 16 bar/110 C 8

9 Ελεγκτής Prozeda Primos 250 με έλεγχο της ταχύτητας του κυκλοφορητή για μέγιστη απόδοση Προαιρετικό module αναβάθμισης για παρακολούθηση και έλεγχο μέσω WiFi/Internet 9

10 Αντλιοστάσιο ηλιακού κυκλώματος Meibes Solarstation S Προαιρετικά σωλήνωση ηλιακού κυκλώματος SS-flex από ανοξείδωτο σπιράλ με μόνωση Solar HT-UV και Γερμανικούς συνδέσμους Meibes FixLock Προσοχή! Τα θερμικά ηλιακά συστήματα πρέπει να τοποθετούνται και να ρυθμίζονται από ειδικευμένους επαγγελματίες για να πετύχουν σωστή απόδοση και αξιόπιστη λειτουργία. Η ποιότητα των υλικών από μόνη της δεν εγγυάται το σωστό αποτέλεσμα. 10

11 Τυπικές εφαρμογές Μονοκατοικία 190 m2 με 6 συλλέκτες για την θέρμανση της ενδοδαπέδιας, τις δύο πισίνες, και του ζεστού νερού χρήσης Ξενοδοχείο με 6 συλλέκτες για θέρμανση του ζεστού νερού χρήσης Κατοικία με 10 συλλέκτες για θέρμανση της ενδοδαπέδιας, και του ζεστού νερού χρήσης 11
