1 Διανομή του Φυσικού αερίου στα δίκτυα πόλεως ΝΙΚΟΣ ΛΑΓΟΥΔΑΚΗΣ ΕΠΑ ΑΤΤΙΚΗΣ Technical Compliance Manager 1

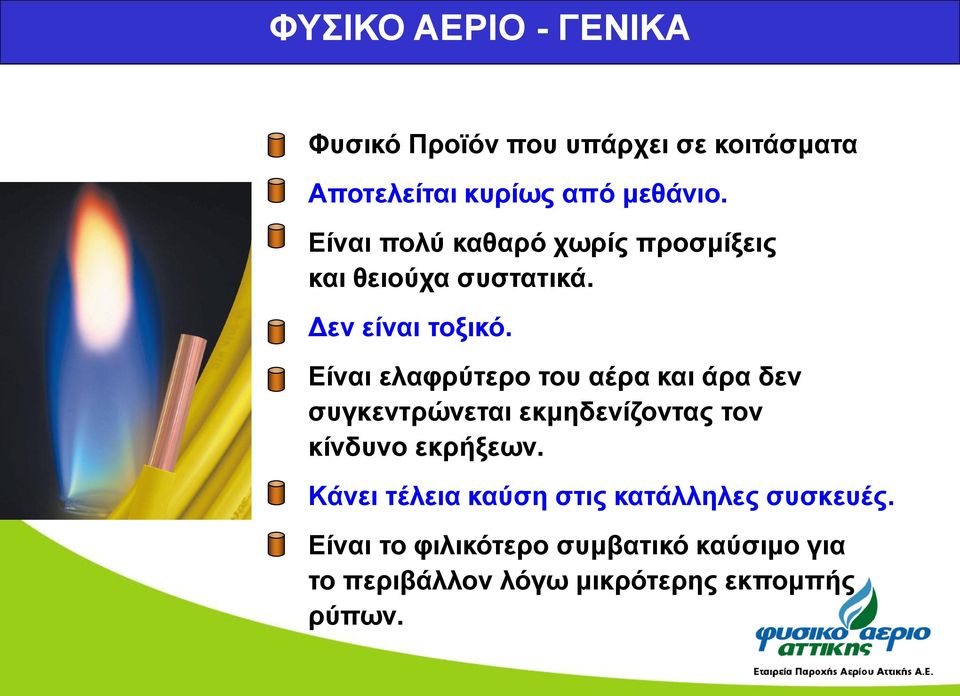

2 ΦΥΣΙΚΟ ΑΕΡΙΟ - ΓΕΝΙΚΑ Φυσικό Προϊόν που υπάρχει σε κοιτάσματα Αποτελείται κυρίως από μεθάνιο. Είναι πολύ καθαρό χωρίς προσμίξεις και θειούχα συστατικά. Δεν είναι τοξικό. Είναι ελαφρύτερο του αέρα και άρα δεν συγκεντρώνεται εκμηδενίζοντας τον κίνδυνο εκρήξεων. Κάνει τέλεια καύση στις κατάλληλες συσκευές. Είναι το φιλικότερο συμβατικό καύσιμο για το περιβάλλον λόγω μικρότερης εκπομπής ρύπων.

3 ΦΥΣΙΚΟ ΑΕΡΙΟ - ΧΡΗΣΕΙΣ Χρήση Υποκαθιστούμενη Ενέργεια Θέρμανση χώρων (κεντρική και αυτόνομη) Παραγωγή Ζεστού Νερού Παραγωγή Ατμού Πετρέλαιο Θέρμανσης Ηλεκτρισμός - Πετρέλαιο Θέρμανσης Πετρέλαιο Κίνησης Μαγείρεμα Ηλεκτρισμός - Υγραέριο Κλιματισμός Χώρων (ψύξηθέρμανση) Συμπαραγωγή Ηλεκτρισμού Θερμότητας - Ψύξης Βιομηχανικές Χρήσεις Ηλεκτρισμός Ηλεκτρισμός, Πετρέλαιο Θέρμανσης και Κίνησης Μαζούτ, Πετρέλαιο Κίνησης, Υγραέριο

4 ΦΥΣΙΚΟ ΑΕΡΙΟ - ΠΛΕΟΝΕΚΤΗΜΑΤΑ Οικονομικό καύσιμο. Καλύτερη απόδοση συσκευών. Εύκολη και χαμηλότερου κόστους συντήρηση. Ακρίβεια στη μέτρηση της κατανάλωσης. Πληρωμή λογαριασμού μετά την κατανάλωση. Μη απαίτηση δεξαμενής καυσίμου. Περιβαλλοντικά φιλικό καύσιμο. Καθαρότερα λεβητοστάσια. Συνεχής ροή Φ.Α χωρίς παραγγελίες, δεξαμενές. Πλήθος εφαρμογών για οικιακή, επαγγελματική και βιομηχανική χρήση (θέρμανση, ζεστό νερό, μαγείρεμα, κλιματισμός, παραγωγή ατμού, βιομηχανικές χρήσεις).

5 ΓΙΑ ΑΝΕΣΗ ΚΑΙ ΕΥΚΟΛΙΑ Το φυσικό αέριο μπορεί να προσφέρει συνεχή και άμεση παραγωγή ζεστού νερού. Οι εγκαταστάσεις φυσικού αερίου είναι πιο καθαρές και χρειάζονται λιγότερη συντήρηση. Δεν υπάρχει ανάγκη τήρησης δεξαμενής ή φιάλης αποθήκευσης καυσίμου (όπως στο πετρέλαιο και στο υγραέριο). Απόλυτη αυτονόμηση στη θέρμανση και χρήση της με βάση αποκλειστικά τις προσωπικές ανάγκες & δυνατότητες χωρίς εξάρτηση από οποιονδήποτε άλλον. Αποτελεσματική θέρμανση του διαμερίσματος μέσω του υπάρχοντος κυκλώματος των καλοριφέρ.

6 ΓΙΑΤΙ ΚΑΛΥΤΕΡΟ ΠΕΡΙΒΑΛΛΟΝ; Το φυσικό αέριο παράγει κατά την καύση του λιγότερους ρύπους (CO 2, CO, Nox, HC, σωματίδια) σε σχέση με τα άλλα καύσιμα και καθόλου οξείδια του θείου (SO 2 ). Έτσι, η υποκατάσταση άλλων καυσίμων από φυσικό αέριο συμβάλει στη μείωση του φαινόμενου του θερμοκηπίου και της όξινης βροχής.

7 ΓΙΑΤΙ ΕΞΟΙΝΟΜΗΣΗ ΚΟΣΤΟΥΣ; Η εξοικονόμηση κόστους για τον κάθε πελάτη επηρεάζεται από τους εξής παράγοντες: Τιμή καυσίμου που υποκαθίσταται. (Εξοικονόμηση στη θέρμανση που ξεπερνά το 40% σε σχέση με το πετρέλαιο θέρμανσης και για το ζεστό νερό άνω του 55% σε σχέση με το ηλεκτρικό ρεύμα) Τιμολόγιο φυσικού αερίου για αυτή τη χρήση. Άμεση απόδοση συσκευής ΦΑ έναντι της συσκευής που υποκαθίσταται.

8 ΤΟ ΔΙΚΤΥΟ ΜΕΤΑΦΟΡΑΣ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ 8

9 ΠΛΑΤΦΟΡΜΑ ΑΝΤΛΗΣΗΣ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ

10 ΧΑΡΤΗΣ ΔΙΚΤΥΟΥ ΜΕΤΑΦΟΡΑΣ Φ. Α. ΜΕΛΩΝ ENTSOG

11 ΜΕΛΗ ENTSOG

12

13 ΔΙΚΤΥΟ ΜΕΤΑΦΟΡΑΣ Στο δίκτυο μεταφοράς του φυσικού αερίου περιλαμβάνονται: Κεντρικός αγωγός μεταφοράς αερίου υψηλής πίεσης (70 bar) από τα Ελληνοβουλγαρικά σύνορα μέχρι την Αττική, συνολικού μήκους 512 km Η διάμετρος του αγωγού είναι 36 για τα πρώτα 100 km και 30 για τα υπόλοιπα. Κλάδοι μεταφοράς υψηλής πίεσης προς την ανατολική Μακεδονία και Θράκη, τη Θεσσαλονίκη, το Βόλο και την Αττική, συνολικού μήκους 440 km. Μετρητικοί και ρυθμιστικοί σταθμοί για τη μέτρηση της παροχής αερίου και τη ρύθμιση της πίεσης. Σύστημα τηλεχειρισμού, ελέγχου λειτουργίας και τηλεπικοινωνιών. Κέντρα λειτουργίας και συντήρησης, στην Αττική, τη Θεσσαλονίκη και τη Θεσσαλία. Συνοριακός Σταθμός Εισόδου (Border Station).

14 ΔΙΚΤΥΟ ΜΕΤΑΦΟΡΑΣ

15 ΜΕΤΡΗΤΙΚΟΙ & ΡΥΘΜΙΣΤΙΚΟΙ ΣΤΑΘΜΟΙ Οι σταθμοί μέτρησης ή/και ρύθμισης υποβιβάζουν και ελέγχουν την πίεση των συστημάτων για το λόγο αυτόν είναι εξοπλισμένοι με: Ρυθμιστικές βαλβίδες, οι οποίες επιτηρούν και ρυθμίζουν σε συνεχή βάση την πίεση λειτουργίας των δικτύων διανομής. Βαλβίδες άμεσης διακοπής για την προστασία των συστημάτων που τροφοδοτούν από τυχόν παραβίαση των ορίων της πίεσης λειτουργίας αυτών (π.χ. λόγω βλάβης της ρυθμιστικής βαλβίδας). Σύγχρονα μετρητικά συστήματα για τη συνεχή μέτρηση της παροχής και της ποιότητας του φυσικού αερίου που διοχετεύεται μέσω των σταθμών. Σύγχρονα συστήματα αυτοματισμού τηλεελέγχου/τηλεχειρισμού και τιμολόγησης. Εγκαταστάσεις προσθήκης χαρακτηριστικής οσμής.

16

17 ΣΥΣΤΗΜΑ ΤΗΛΕΕΛΕΓΧΟΥ ΤΗΛΕΧΕΙΡΙΣΜΟΥ Το σύστημα τηλεελέγχου και τηλεχειρισμού έχει ως στόχο την εξασφάλιση ότι το σύστημα μεταφοράς θα λειτουργεί κάτω από όλες τις προβλέψιμες συνθήκες, κανονικές και έκτακτες. Αποτελείται από τα ακόλουθα υποσυστήματα: Καλώδιο οπτικών ινών. Σύστημα πολυπλεξίας με διαίρεση χρόνου (TDM), εγκατεστημένου σε κάθε σταθμό του Εθνικού Συστήματος Φυσικού Αερίου, με το οποίο επιτυγχάνεται η μετάδοση φωνής και δεδομένων.

18 ΣΥΣΤΗΜΑ ΤΗΛΕΕΛΕΓΧΟΥ ΤΗΛΕΧΕΙΡΙΣΜΟΥ Σύστημα Εποπτικού Ελέγχου και Συλλογής Δεδομένων (SCADA). Δίκτυο τηλεφωνικών κέντρων PABX (που είναι εγκατεστημένα στα Κέντρα Λειτουργίας και Συντήρησης, στο σταθμό ΥΦΑ Ρεβυθούσας, καθώς και στους Μετρητικούς Σταθμούς Συνόρων Σιδηροκάστρου Σερρών και Κήπων Έβρου). Ιδιόκτητο σύστημα κινητών τηλεπικοινωνιών, (το οποίο επιτρέπει την ασύρματη φωνητική επικοινωνία μεταξύ χειριστών φυσικού αερίου που κινούνται στο πεδίο αλλά και με χειριστές βάρδιας των Κέντρων Ελέγχου Λειτουργίας και Κατανομής Φορτίου σε μία ζώνη ασύρματης κάλυψης 10 χλμ. δεξιά και αριστερά του αγωγού Φ.Α. υψηλής πίεσης).

19 ΚΕΝΤΡΟ ΕΛΕΓΧΟΥ & ΚΑΤΑΝΟΜΗΣ ΦΟΡΤΙΟΥ

20 ΤΕΡΜΑΤΙΚΟΣ ΣΤΑΘΜΟΣ ΑΠΟΘΗΚΕΥΣΗΣ ΡΕΒΥΘΟΥΣΑΣ Οι εγκαταστάσεις αποθήκευσης του υγροποιημένου φυσικού αερίου στην Ρεβυθούσα περιλαμβάνουν: Δύο δεξαμενές αποθήκευσης συνολικής χωρητικότητας m 3 ( m 3 έκαστη). Εγκαταστάσεις ελλιμενισμού δεξαμενόπλοιων. Κρυογενικές εγκαταστάσεις. Αεριοποιητές, για την επαναεριοποίηση του LNG και την τροφοδοσία του συστήματος μεταφοράς. Δύο αγωγούς διασύνδεσης της Ρεβυθούσας με το σύστημα μεταφοράς. Ναυλωμένο δεξαμενόπλοιο χωρητικότητας m 3 Υ.Φ.Α.

21

22 ΤΟ ΔΙΚΤΥΟ ΔΙΑΝΟΜΗΣ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΣΤΗΝ ΑΤΤΙΚΗ 22

23 ΔΟΜΙΚΑ ΚΑΙ ΓΕΩΓΡΑΦΙKΑ ΣΤΟΙΧΕΙΑ ΤΟΥ ΔΙΚΤΥΟΥ ΔΙΑΝΟΜΗΣ ΣΤΗΝ ΑΤΤΙΚΗ Το δίκτυο Διανομής ξεκινά από την έξοδο ενός μετρητικού ρυθμιστικού σταθμού πόλης - CITY GATE. Και αποτελείται από: Το δίκτυο μέσης πίεσης (19 B BAR) Τους σταθμούς διανομής 19/4 BAR Το δίκτυο χαμηλής πίεσης έως 4 BAR Τις παροχές τροφοδοσίας των καταναλωτών 23

24 ΣΤΑΘΜΟI ΤΡΟΦΟΔΟΣΙΑΣ ΠΟΛΗΣ- CITY GATE Μειώνουν την πίεση από τα 60 BAR στα 19 BAR. Έχουν δυο λειτουργικές γραμμές. Σε κάθε λειτουργική γραμμή του είναι τοποθετημένες ασφαλιστικές διατάξεις διακοπής της ροής σε περίπτωση υπερπίεσης ή υποπίεσης. Στους σταθμούς προστίθεται η χαρακτηριστική οσμή του αερίου για να γίνεται άμεσα αντιληπτό. Οι σταθμοί τροφοδοσίας της πόλης οριοθετούν και τον τομέα ευθύνης της ΔΕΠΑ και της ΕΠΑ ATTIKHΣ. CITY GATE ΠΕΡΙΟΧΗΣ ΣΠΑΤΩΝ 24

25 ΔΙΚΤΥΟ ΜΕΣΗΣ ΠΙΕΣΗΣ 19 BAR KAI 10 BAR Κατασκευάζεται βάσει του εθνικού κανονισμού δικτύων μέσης πίεσης (ΦΕΚ 1552/ ). Τροφοδοτείται από τους μετρητικούς ρυθμιστικούς σταθμούς πόλης. Σκοπό έχει να μεταφέρει μεγάλες ποσότητες αερίου από περιοχή σε περιοχή, να τροφοδοτεί τους μεγάλους βιομηχανικούς καταναλωτές και τους σταθμούς Διανομής 19/4 ΒAR, 10/4 ΒAR. Το δίκτυο είναι κατασκευασμένο από χάλυβα με διαμέτρους αγωγών από Φ.4 έως Φ.18. Οι συνδέσεις του είναι 100% ηλεκτροσυγκολλητές. Οι συνδέσεις του ελέγχονται 100% ραδιογραφικά. Μετά το πέρας της κατασκευής το δίκτυο δοκιμάζεται υδραυλικά για αντοχή και στεγανότητα. Είναι μονωμένο εξωτερικά - παθητική προστασία. Προστατεύεται καθοδικά - ενεργητική προστασία. 25

26 ΕΠΟΠΤΙΚΟΣ ΧΑΡΤΗΣ ΔΙΚΤΥΟΥ ΜΕΣΗΣ ΠΙΕΣΗΣ ΑΤΤΙΚΗΣ ΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ : ΠΕΝΤΕ (5) CITY GATES. ΑΝΩ ΛΙΟΣΙΩΝ ΣΧΙΣΤΟΥ ΠΑΛΛΗΝΗΣ ΣΠΑΤΩΝ ΘΡΙΑΣΙΟΥ 300 km ΔΙΚΤΥΟ Μ.Π. 165 ΒΑΝΝΟΣΤΑΣΙΑ (53 ΗΛΕΚΤΡΟΚΙΝΟΥΜΕΝΑ) 166 ΒΑΝΝΕΣ ΘΑΜΕΝΟΥ ΤΥΠΟΥ 100 ΣΤΑΘΜΟΙ ΔΙΑΝΟΜΗΣ 44 ΒΙΟΜΗΧΑΝΙΚΟΙ ΠΕΛΑΤΕΣ 26

27 ΣΤΑΘΜΟΙ ΔΙΑΝΟΜΗΣ 19/4 BAR ΚΑΙ 10/4 BAR Τροφοδοτούνται από το δίκτυο μέσης πίεσης, υποβιβάζουν την πίεση στα 4 BAR και Τροφοδοτούν το δίκτυο χαμηλής πίεσης. Τοποθετούνται σε ελεύθερους κοινόχρηστους χώρους, σε πάρκα, σε πλατείες, σε παρτέρια κλπ. Έχουν δυο λειτουργικές γραμμές. Σε κάθε λειτουργική γραμμή του είναι τοποθετημένες ασφαλιστικές διατάξεις διακοπής της ροής σε περίπτωση υπερπίεσης ή υποπίεσης. Οι σταθμοί διανομής τοποθετούνται κυρίως με υπέργεια εγκατάσταση και καταλαμβάνουν έναν χώρο μαζί με την περίφραξη τους περίπου 25 m 2. Σε πυκνοδομημένες περιοχές, λόγω έλλειψης κατάλληλων χώρων, τοποθετούνται με υπόγεια εγκατάσταση. 27

28 ΕΓΚΑΤΕΣΤΗΜΕΝΟΙ ΣΤΑΘΜΟΙ ΔΙΑΝΟΜΗΣ 19/4 bar ΥΠΕΡΓΕΙΟΣ ΣΤΑΘΜΟΣ 19/4 ΒΑR ΜΕ ΠΙΛΛΑΡ ΔΗΜΟΥ ΧΑΙΔΑΡΙΟΥ ΥΠΟΓΕΙΟΣ ΣΤΑΘΜΟΣ 19/4 BAR ΜΕ ΠΙΛΛΑΡ ΠΕΡΙΟΧΗΣ ΦΙΛΟΠΠΑΠΟΥ ΕΓΚΑΤΑΣΤΗΜΕΝΟ ΒΑΝΟΣΤΑΣΙΟ 28

29

30 SCADA - Το δίκτυο ΜΠ της ΕΠΑ Αττικής 30

31 Δίκτυο χαμηλής πίεσης 4 ΒΑR Υποδιαιρείται σε λειτουργικούς τομείς που καλύπτουν μια συγκεκριμένη γεωγραφική περιοχή και είναι λειτουργικά ανεξάρτητοι. Το τυπικό φορτίο αιχμής κάθε λειτουργικού τομέα είναι Nm 3 /h. Το δίκτυο του λειτουργικού τομέα έχει τη μορφή βρόγχου με δέντρα και αναπτύσσεται σε όλη την περιοχή του τομές. Κάθε λειτουργικός τομέας Τροφοδοτείται από δύο τουλάχιστον σταθμούς διανομής 19/4 ΒΑR. Οι αγωγοί Κατασκευάζονται από πολυαιθυλένιο με διαμέτρους Φ.63 & Φ.90 στα δέντρα και Φ.125, Φ.160 και Φ.225 στους βρόγχους. Οι αγωγοί είναι κίτρινου χρώματος. ΔΙΚΤΥΟ ΧΑΜΗΛΗΣ ΠΙΕΣΗΣ Κατασκευάζεται βάσει του εθνικού κανονισμού δικτύων διανομής με πίεση λειτουργίας έως 4 BAR (ΦΕΚ 1530/ ) Οι συνδέσεις των σωλήνων γίνονται με την μέθοδο της ηλεκτροσύντηξης. Το δίκτυο δοκιμάζεται πνευματικά για αντοχή και στεγανότητα. 31

32 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΙΣΜΑΤΑ ΔΙΚΤΥΟΥ ΧΑΜΗΛΗΣ ΠΙΕΣΗΣ Φέρνει χειροκίνητες βάνες τμηματοποίησης στο δίκτυο του βρόγχου ανά ένα (1) Km, στην αρχή και στο τέλος σημαντικών εμποδίων και στην αρχή κάθε αντένας. Για κάθε βάνα υπάρχει και αντίστοιχο καπάκι επιφανείας με φρεάτιο στήριξης. Για τον εντοπισμό των βανών του δικτυού τοποθετούνται πινακίδες σήμανσης κίτρινου χρώματος σε κολωνάκια. Το τυπικό βάθος εγκατάστασης του αγωγού είναι 0,80 m. Ο αγωγός περιβάλλεται από στρώμα άμμου. Υπόγεια 30 cm πάνω από τον αγωγό υπάρχει πλέγμα προστασίας κίτρινου χρώματος με την ένδειξη «ΑΓΩΓΟΣ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΡΕ 4 BAR». 32

33 ΚΑΠΑΚΙ ΒΑΝΝΑΣ ΚΑΙ ΠΙΝΑΚΙΔΑ ΣΗΜΑΝΣΗΣ ΕΝΤΟΠΙΣΜΟΥ ΒΑΝΝΩΝ 4 ΒΑR ΕΤΑ Ι ΡΕΙ Α Π Α ΡΟΧΗ Σ Α ΕΡΙ ΟΥ ΑΤΤΙ Κ Η Σ ΕΠ Α ΑΤΤΙ Κ Η Σ Α. Ε. Ορφ έως 2 & Π ερσ εφ όνης, Α θήνα Δ Ι Κ ΤΥΟ ΧΑ ΜΗ Λ Η Σ Π Ι ΕΣΗ ΤΛ: Α ΒΑΘΟΣ: : mm ΑΡ: Δ Ε Ζ 33

34 ΤΥΠΙΚΗ ΤΑΦΡΟΣ ΑΓΩΓΟΥ ΡΕ 34

35 ΣΤΑΘΜΟΙ ΔΙΑΝΟΜΗΣ - 0,025 BAR Σταθμοί διανομής 4/0,025 ΒΑR Τροφοδοτούνται από το δίκτυο χαμηλής πίεσης 4 ΒΑR. Έχουν συνήθως μια λειτουργική γραμμή με ασφαλιστικές διατάξεις διακοπής ή εκτόνωσης της ροής σε περίπτωση υπερπίεσης ή υποπίεσης. Τοποθετούνται σε ελεύθερους κοινόχρηστους χώρους, σε πάρκα, σε πλατείες, σε παρτέρια σε διευρυμένα πεζοδρόμια κλπ. Καταλαμβάνουν ένα χώρο δυο (2) m 2 περίπου. Τοποθετούνται κυρίως με υπόγεια εγκατάσταση λόγω δυσκολίας εύρεσης χώρων. 35

36 ΕΓΚΑΤΕΣΤΗΜΕΝΟΙ ΣΤΑΘΜΟΙ ΔΙΑΝΟΜΗΣ 4/0,025 bar ΥΠΟΓΕΙΟΣ ΣΤΑΘΜΟΣ 4/0,025bar ΠΕΡΙΟΧΗΣ ΠΛ. ΠΛΑΣΤΗΡΑ ΥΠΕΡΓΕΙΟΣ ΣΤΑΘΜΟΣ 4/0,025bar ΠΕΡΙΟΧΗΣ ΘΗΣΕΙΟΥ 36

37 ΕΠΟΠΤΙΚΟΣ ΧΑΡΤΗΣ ΔΙΚΤΥΟΥ ΧΑΜΗΛΗΣ ΠΙΕΣΗΣ 4 BAR KAI 25 MBAR ΕΤΑ Ι ΡΕΙ Α Π Α ΡΟΧΗ Σ Α ΕΡΙ ΟΥ ΑΤΤΙ Κ Η Σ ΕΠ Α ΑΤΤΙ Κ Η Σ Α. Ε. Ορφ έως 2 & Π ερσ εφ όνης, Α θήνα Δ Ι Κ ΤΥΟ ΧΑ ΜΗ Λ Η Σ Π Ι ΕΣΗ ΤΛ: Α : mm ΑΡ: ΒΑΘΟΣ: Δ Ε Ζ ΠEΡΙΛΑΜΒΑΝONTAI: Κm. ΔΙΚΤΥΟΥ ΧΑΜΗΛΗΣ ΠΙΕΣΗΣ 4 ΒΑR ΣΤΑΘΜΟI ΔΙΑΝΟΜΗΣ 4/0,025 ΒΑR ΚΜ. ΔΙΚΤΥΟΥ 0,025 ΒΑR ΕΚ ΤΩΝ ΟΠΟΙΩΝ 429 Κm. ΔΙΚΤΥΟ ΠΟΛΥΑΙΘΥΛΕΝΙΟΥ ΚΑΙ 131 Κm. ΠΑΛΙΟ ΧΥΤΟΣΙΔΗΡΟ ΔΙΚΤΥΟ ΜΕΓΑΛΟΙ ΕΜΠΟΡΙΚΟΙ ΠΕΛΑΤΕΣ 4/ ΒΑR ΠΑΡΟΧΕΣ 37

38 ΠΑΡΟΧΕΤΕΥΤΙΚΟΣ ΑΓΩΓΟΣ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ 38

39 ΠΑΡΟΧΕΤΕΥΤΙΚΟΣ ΑΓΩΓΟΣ Κατασκευάζεται βάσει του εθνικού κανονισμού εγκατάστασης παροχετευτικών αγωγών και μετρητών ΦΑ με πίεση λειτουργίας έως 4 ΒΑR (ΦΕΚ 1810/ ). Τροφοδοτούνται από το δίκτυο χαμηλής πίεσης 4 ΒΑR ή 0,025 BAR. Με τροφοδοσία από το δίκτυο χαμηλής πίεσης 4 BAR έχουμε: Α. από το δίκτυο χαμηλής πίεσης 4 ΒΑR έως τον ρυθμιστή πίεσης. Κατασκευάζεται από πολυαιθυλένιο κίτρινου χρώματος. Οι συνδέσεις των σωλήνων γίνονται με τη μέθοδο της ηλεκτροσύντηξης. Το δίκτυο δοκιμάζεται πνευματικά για αντοχή και στεγανότητα. Στη σέλλα παροχής τοποθετείται βαλβίδα υπερβολικής ροής (Excess Flow Valve) που ενεργοποιείται εάν υπάρχει θραύση της παροχής. H διαδρομή του παροχετευτικού αγωγού ακολουθεί την αρχή της καθετότητας σε σχάση με τον αγωγό του δικτύου χαμηλής πίεσης. 39

40 ΠΑΡΟΧΕΤΕΥΤΙΚΟΣ ΑΓΩΓΟΣ Β. ρυθμιστής πίεσης. Μειώνει την πίεση από τα 4 ΒΑR στα 0,025 ΒΑR έως 1 BAR και τοποθετείται υπέργεια ή υπόγεια στα όρια της ιδιοκτησίας. Διαθέτει μηχανισμούς ασφαλείας που ενεργοποιούνται με διακοπή της ροής σε περίπτωση υπερπίεσης ή υποπίεσης. Γ. από το ρυθμιστής πίεσης έως το μετρητή. Το υπόγειο τμήμα: - Κατασκευάζεται από πολυαιθυλένιο. - Οι συνδέσεις των σωλήνων γίνονται με τη μέθοδο της ηλεκτροσύντηξης. Το υπέργειο τμήμα: - Κατασκευάζεται από χαλύβδινους γαλβανιζέ σωλήνες ή σωλήνες από χαλκό. - Οι συνδέσεις τους είναι κοχλιωτές ή συγκολλητές. - δοκιμάζεται πνευματικά για αντοχή και στεγανότητα.

41 ΤΥΠΙΚΗ ΔΙΑΤΑΞΗ ΠΑΡΟΧΕΤΕΥΤΙΚΟΥ ΑΓΩΓΟΥ 4 ΒΑR G Α2.2 Α2 Α3 Α1 Α1 Α5 Κεντρικός αγωγός 8 Α2.1 Α Πλέγμα σήμανσης Τσιμεντόπλακες προστασίας

42 ΠΑΡΟΧΕΣ 4 ΒΑR ΠΑΡΟΧΗ 4 BAR ME ΡΥΘΜΙΣΤΗ ΚΑΙ ΜΕΤΡΗΤΕΣ ΕΠΙΤΟΙΧΑ ΕΞΩΤΕΡΙΚΑ. ΠΑΡΟΧΗ 4 BAR ME ΡΥΘΜΙΣΤΗ ΚΑΙ ΜΕΤΡΗΤΕΣ ΕΞΩΤΕΡΙKA ΣΕ ΕΣΟΧΗ. 42

43 ΠΑΡΟΧΕΤΕΥΤΙΚΟΣ ΑΓΩΓΟΣ Με τροφοδοσία από το δίκτυο χαμηλής πίεσης 0,025 ΒΑR. Το υπόγειο τμήμα: Κατασκευάζεται από πολυαιθυλένιο μαύρου ή κίτρινου χρώματος. Οι συνδέσεις των σωλήνων γίνονται με τη μέθοδο της ηλεκτροσύντηξης. Περιλαμβάνει σέλλα παροχής. Υπόγεια χειροκίνητη βάνα αποκοπής με καπάκι επιφανείας. H διαδρομή του παροχετευτικού αγωγού ακολουθεί την αρχή της καθετότητας σε σχάση με τον αγωγό του δικτύου χαμηλής πίεσης. Το υπέργειο τμήμα: Κατασκευάζεται από χαλύβδινους γαλβανιζέ σωλήνες ή σωλήνες από χαλκό. Οι συνδέσεις τους είναι κοχλιωτές ή συγκολλητές. δοκιμάζεται πνευματικά για αντοχή και στεγανότητα. 43

44 ΤΥΠΙΚΗ ΔΙΑΤΑΞΗ ΠΑΡΟΧΕΤΕΥΤΙΚΟΥ ΑΓΩΓΟΥ 0,025bar ΠΟΥ ΣΥΝΔΕΕΤΑΙ ME ΑΓΩΓΟ ΠΟΛΥΑΙΘΥΛΕΝΙΟΥ (β) 7 1 4(α) Κεντρικός αγωγός ΡΕ (MOP 25 mbar) 44

45 ΠΑΡΟΧΗ 0,025 BAR ΠΑΡΟΧΗ 0,025 BAR ME ΜΕΤΡΗΤΕΣ ΕΠΙΤΟΙΧΑ ΕΞΩΤΕΡΙΚΑ ΜΕ ΒΑΝΝΑ ΕΔΑΦΟΥΣ ΚΑΙ ΚΑΠΑΚΙ ΕΠΙΦΑΝΕΙΑΣ 45
