1 1 / 22 Ο ΗΓΙΑ ΣΧΕΤΙΚΑ ΜΕ ΤΟ ΠΕΡΙΕΧΟΜΕΝΟ ΚΑΙ ΤΗ ΟΜΗ ΤΩΝ ΠΡΟΣΩΡΙΝΩΝ ΚΤΗΜΑΤΟΛΟΓΙΚΩΝ ΙΑΓΡΑΜΜΑΤΩΝ 1. Εισαγωγή Συντάσσονται και εκτυπώνονται τα Προσωρινά Κτηµατολογικά ιαγράµµατα της Ανάρτησης. Με την παρούσα οδηγία περιγράφεται η δοµή, το περιεχόµενο και ο τρόπος απόδοσης σχεδίασης των προς εκτύπωση και παράδοση προσωρινών κτηµατολογικών διαγραµµάτων και δίνονται τα σχετικά υποδείγµατα. Οι παρούσες οδηγίες όσον αφορά στα κτηµατολογικά διαγράµµατα, καλύπτουν τις απαιτήσεις των τεχνικών προδιαγραφών που αφορούν στην εν γένει µορφή και οργάνωσης τους καθώς και στον καθορισµό της διανοµής και κωδικοποίησης των πινακίδων, όπως και του υποµνήµατος και των σύµβολων που χρησιµοποιούνται κατά την εκτύπωση τους. 2. Γενικά Για τις αστικές περιοχές θα συνταχθούν κτηµατολογικά διαγράµµατα κλίµακας 1:1000 ανά ήµο, ηµ. ιαµέρισµα ή Κοινότητα, τα οποία και θα καλύπτουν το σύνολο της εγκεκριµένης αστικής περιοχής της µελέτης. Στα κτηµατολογικά διαγράµµατα των αστικών περιοχών, δε θα εκτυπωθούν διανυσµατικά στοιχεία στις περιοχές που έχουν χαρακτηριστεί µη αστικές, οι οποίες και θα µείνουν κενές µε την ένδειξη «ΑΓΡΟΤΙΚΗ ΠΕΡΙΟΧΗ». Τα κτηµατολογικά διαγράµµατα κλίµακας 1:000 συντάσσονται σύµφωνα µε το υπόδειγµα που συνοδεύει τις παρούσες οδηγίες. Για τις αγροτικές περιοχές θα συνταχθούν κτηµατολογικά διαγράµµατα κλίµακας 1:5000 ανά ήµο, ηµ. ιαµέρισµα ή Κοινότητα, τα οποία και θα καλύπτουν το σύνολο της περιοχής της µελέτης. Στα κτηµατολογικά διαγράµµατα των αγροτικών περιοχών, δε θα εκτυπωθούν διανυσµατικά στοιχεία στις περιοχές που έχουν χαρακτηριστεί αστικές, οι οποίες και θα µείνουν κενές µε την ένδειξη «ΑΣΤΙΚΗ ΠΕΡΙΟΧΗ». Τα κτηµατολογικά διαγράµµατα κλίµακας 1:000 συντάσσονται σύµφωνα µε το υπόδειγµα που συνοδεύει τις παρούσες οδηγίες. Το προβολικό σύστηµα αναφοράς των κτηµατολογικών διαγραµµάτων είναι η Εγκάρσια Μερκατορική Προβολή και το γεωδαιτικό σύστηµα αναφοράς το ΕΓΣΑ 87, όπως περιγράφεται στις Τεχνικές Προδιαγραφές του Εθνικού Κτηµατολογίου Περιεχόµενο Κτηµατολογικών ιαγραµµάτων Τα κτηµατολογικά διαγράµµατα, ανεξαρτήτως κλίµακας, πρέπει να περιέχουν τα κάτωθι αναφερόµενα στοιχεία :

2 2 / 22 Πίνακας Περιεχόµενο εκτυπωµένων κτηµατολογικών διαγραµµάτων Στοιχείο Παράγραφος Παρατηρήσεις Όρια γεωτεµαχίων Όρια αποκλειστικής χρήσης διηρηµένων ιδιοκτησιών Όρια δεσµευµένων χώρων (δουλείας) Όρια µεταλλείων Αυτοτελή ειδικά ιδιοκτησιακά αντικείµενα Όρια διεκδικούµενων δασικών εκτάσεων Όρια νοµής από αναδασµό Όρια κτηµατολογικών ενοτήτων Όρια κτηµατολογικών τοµέων Όρια ήµων/ ηµοτικών ιαµερισµάτων / Κοινοτήτων Όριο Κράτους ΚΑΕΚ (Κωδικός Αριθµός Εθνικού Κτηµατολογίου) Κωδικοί κτηµατολογικών τοµέων και ενοτήτων Κωδικοί χώρων αποκλειστικής χρήσης διηρηµένων ιδιοκτησιών Κωδικοί δεσµευµένων χώρων (δουλείας) 2.3.1/2.3.2 Σε κάθε γεωτεµάχιο, εξαιρουµένων των ειδικών εκτάσεων αναγράφονται τα τρία τελευταία ψηφία του δωδεκαψήφιου ΚΑΕΚ. Στα γεωτεµάχια που αφορούν στις ειδικές εκτάσεις αναγράφονται τα επτά τελευταία ψηφιά του δωδεκαψήφιου ΚΑΕΚ 2.3.1/2.3.2 Ο τοµέας και η ενότητα αναγράφονται µέσα σε κάθε ενότητα σε µορφή πηλίκου / /2.3.2 Κωδικοί µεταλλείων 2.3.1/2.3.2 Κωδικοί κτιρίων 2.3.1/2.3.2 δρόµων 2.3.1/2.3.2 πλατειών 2.3.1/2.3.2 πάρκων / αλσών 2.3.1/2.3.2 αρχαιολογικών χώρων 2.3.1/2.3.2 δηµοσίων κτιρίων 2.3.1/2.3.2

3 3 / 22 Στοιχείο Παράγραφος Παρατηρήσεις εκκλησιών 2.3.1/2.3.2 Τοπωνύµια 2.3.1/2.3.2 Όρων /λόφων 2.3.1/2.3.2 κρατών 2.3.1/2.3.2 ήµων / ηµοτικών ιαµερισµάτων 2.3.1/2.3.2 ποταµών, ρεµάτων 2.3.1/2.3.2 Λιµνών, ελών, τελµάτων θαλασσών, κόλπων, λιµνοθαλασσών 2.3.1/ /2.3.2 Ένδειξη «ΑΣΤΙΚΗ ΠΕΡΙΟΧΗ» 2.3.1/2.3.2 Στην περίπτωση κατά την οποία στο κτηµατολογικό διάγραµµα των µη αστικών περιοχών εµπεριέχεται τµήµα αστικής περιοχής, τότε το τµήµα αυτό δεν εκτυπώνεται και στη θέση του αναγράφεται το τοπωνύµιο και η ένδειξη «ΑΣΤΙΚΗ ΠΕΡΙΟΧΗ». Ένδειξη «ΑΓΡΟΤΙΚΗ ΠΕΡΙΟΧΗ» 2.3.1/2.3.2 Στην περίπτωση που στο κτηµατολογικό διάγραµµα των αστικών περιοχών εµπεριέχεται τµήµα µη αστικής περιοχής, τότε το τµήµα αυτό δεν εκτυπώνεται και στη θέση του αναγράφεται το τοπωνύµιο και η ένδειξη «ΜΗ ΑΣΤΙΚΗ ΠΕΡΙΟΧΗ». Υπόβαθρο Ως υπόβαθρο στο κτηµατολογικό διάγραµµα χρησιµοποιείται ο χορηγούµενος ορθοφωτοχάρτης Ο ορθοφωτοχάρτης σε καµία περίπτωση δεν υπερκαλύπτει κτηµατολογική πληροφορία. Η ιεράρχηση του περιεχόµενου των κτηµατολογικών διαγραµµάτων κατά σειρά σηµαντικότητας είναι: 1. Χαρακτήρες κειµένου, 2. Όρια Κράτους, 3. Όρια ήµων/ ηµοτικών ιαµερισµάτων / Κοινοτήτων, 4. Όρια κτηµατολογικών τοµέων, 5. Όρια κτηµατολογικών ενοτήτων, 6. Όρια γεωτεµαχίων, 7. Όρια µεταλλείων, 8. Όρια διεκδικούµενων δασικών εκτάσεων, 9. Όρια νοµής από αναδασµό, 10. Όρια αποκλειστικής χρήσης διηρηµένων ιδιοκτησιών, 11. Όρια δουλείας, 12. Ορθοφωτοχάρτης VLSO, LSO

4 4 / 22 Στα κτηµατολογικά διαγράµµατα δεν πρέπει να υπάρχουν - κατά το δυνατόν - επικαλύψεις των επιγραφών (ΚΑΕΚ, τοπωνύµια, κωδικοί κτιρίων κλπ) καθώς και επικαλυτπόµενα σύµβολα ή γραµµές Συµβολισµός Κτηµατολογικών Στοιχείων Στο παρόν κεφάλαιο ορίζονται τα σύµβολα που θα χρησιµοποιηθούν για τη σύνταξη των κτηµατολογικών διαγραµµάτων του Εθνικού Κτηµατολογίου. Τα σύµβολα αυτά χωρίζονται σε δύο κατηγορίες: τα σηµειακά και τα γραµµικά. Όσον αφορά στην απόδοση τους: Η φορά ψηφιοποίησης και περιγραφής των γραµµικών συµβόλων που παρουσιάζονται στο παρόν είναι εξ ορισµού δεξιόστρο. Οι διαστάσεις που αναγράφονται στα σύµβολα καθώς και το πάχος των γραµµών αναπαράστασης τους, αναφέρεται σε χιλιοστά του µέτρου επί της εκτυπωµένης πινακίδας. Σε όποιες γραµµές δεν αναγράφεται πάχος γραµµής, αυτό ορίζεται σε 0.20 χιλιοστά. Η απόχρωση των συµβόλων αναφέρεται στην απόχρωση µε την οποία αποδίδονται επί της εκτυπωµένης πινακίδας Όρια Γεωτεµαχίων Χαρακτηριστικό Σύµβολο Τύπος Απόχρωση Όριο Γεωτεµαχίου Γραµµικό Λευκή R: 255 G: 255 B: Όρια αποκλειστικής χρήσης ιηρηµένων Ιδιοκτησιών Χαρακτηριστικό Σύµβολο Τύπος Απόχρωση Όριο αποκλειστικής χρήσης διηρηµένων ιδιοκτησιών Γραµµικό Κυανή G: 255 B: Όρια Ζωνών ουλείας Χαρακτηριστικό Σύµβολο Τύπος Απόχρωση Όριο δεσµευµένων χώρων (δουλείας) Γραµµικό Κυανή G: 255 B: 255

5 5 / Μεταλλεία Χαρακτηριστικό Σύµβολο Τύπος Απόχρωση Όριο Μεταλλείου Γραµµικό Ειδικά Ιδιοκτησιακά Αντικείµενα Χαρακτηριστικό Σύµβολο Τύπος Απόχρωση Ανώγειο Επιφανειακό Λευκή R: 255 G: 255 B: 255 Σηµειακό ιπλό ανωγειοκατώγειο Επιφανειακό Λευκή R: 255 G: 255 B: 255 Κατώγειο Επιφανειακό Λευκή R: 255 G: 255 B: 255 Σηµειακό Καµάρα Επιφανειακό Magenta R: 255 B: 255 Υπόσκαφο Επιφανειακό Magenta R: 255 B: 255

6 6 / 22 Χαρακτηριστικό Σύµβολο Τύπος Απόχρωση Σηµειακό Πηγαδότοπος Επιφανειακό/ Σηµειακό Πηγάδι / Γεώτρηση Σηµειακό εξαµενή Σηµειακό Αντλιοστάσιο Σηµειακό Υδραγωγείο Σηµειακό Μύλος Σηµειακό

7 7 / Όρια διεκδικούµενων δασικών εκτάσεων Χαρακτηριστικό Σύµβολο Τύπος Απόχρωση Όριο διεκδικούµενης δασικής έκτασης Επιφανειακό Πράσινη G: Όρια νοµής από αναδασµό Χαρακτηριστικό Σύµβολο Τύπος Απόχρωση Όριο γεωτεµαχίου νοµής από αναδασµό Γραµµικό Πράσινη G: Όρια Κτηµατολογικών Υποδιαιρέσεων Χαρακτηριστικό Σύµβολο Τύπος Απόχρωση Όριο κτηµατολογικής ενότητας Γραµµικό Όριο κτηµατολογικού τοµέα Γραµµικό ιοικητικά Όρια Χαρακτηριστικό Σύµβολο Τύπος Απόχρωση Όριο ήµου / ηµοτικού ιαµερίσµατος/ Κοινότητας Γραµµικό Όριο Κράτους Γραµµικό

8 8 / Στοιχεία Κειµένου Παραδίδονται ψηφιακά αρχεία µε τα χαρακτηριστικά των επιγραφών που απεικονίζονται στα κτηµατολογικά διαγράµµατα σύµφωνα µε τις απαιτήσεις του Παραρτήµατος Β των τεχνικών προδιαγραφών (Ψηφιακά αρχεία επιγραφών). Στα ψηφιακά αρχεία µορφής dxf, περιέχονται πληροφορίες για τις ονοµασίες δρόµων, πλατειών, πάρκων / αλσών, αρχαιολογικών χώρων, δηµοσίων κτιρίων, εκκλησιών, τοπωνύµια, ονοµασίες όρων / λόφων, κρατών, περιφερειών, νοµών, ήµων / ηµοτικών ιαµερισµάτων / Κοινοτήτων, ποταµών/ ρεµάτων, λιµνών/ ελών/ τελµάτων, θαλασσών / κόλπων/ λιµνοθαλασσών. Τα χαρακτηριστικά και στοιχεία για την αποθήκευση των στοιχείων κειµένου περιγράφονται στο Παραρτήµατος Α των τεχνικών προδιαγραφών. H περιεχόµενη πληροφορία, ο χρόνος παράδοσης και η ονοµατολογία των αρχείων περιγράφονται στο Παράρτηµα Β των τεχνικών προδιαγραφών (Ψηφιακά αρχεία επιγραφών). Η δοµή και οργάνωση των στοιχείων των επιγραφών, ανεξαρτήτως κλίµακας, περιγράφονται αναλυτικά στον ακόλουθο πίνακα. Πίνακας 2.3 οµή και οργάνωση στοιχείων κειµένου κτηµατολογικών διαγραµµάτων α/α Ονοµασία θεµατικού επιπέδου (layer) 1 DROMOS δρόµων 2 PLATEIA πλατειών Περιεχόµενη πληροφορία 3 PARKO πάρκων / αλσών 4 ARXOROS αρχαιολογικών χώρων 5 DKTIRIO δηµοσίων κτιρίων 6 EKKLISIA εκκλησιών 7 TOPONIMIO Τοπωνύµια 8 OROS Όρων /λόφων 9 STATE κρατών 10 MUNIC ήµων / ηµοτικών ιαµερισµάτων 11 POTAMI ποταµών, ρεµάτων Παρατηρήσεις Οι επιγραφές αποθηκεύονται στο ψηφιακό αρχείο σε θεµατικά επίπεδα µε τις ακριβείς ονοµασίες του παρόντος. Για κάθε χαρακτηριστικό που αποδίδεται, η επιγραφή του αποθηκεύεται στο ψηφιακό αρχείο σύµφωνα µε τη γραµµατοσειρά, το µέγεθος, το είδος, τη θέση και την απόχρωση των που ορίζονται στους πίνακες και του παρόντος. 12 LIMNI Λιµνών, ελών, τελµάτων 13 THAL θαλασσών, κόλπων, λιµνοθαλασσών 14 ASTIK Ένδειξη «ΑΣΤΙΚΗ ΠΕΡΙΟΧΗ» 15 AGROT Ένδειξη «ΑΓΡΟΤΙΚΗ ΠΕΡΙΟΧΗ»

9 9 / ιαγράµµατα κλίµακας 1:1000 Όλες οι επιγραφές γράφονται µε κεφαλαία γράµµατα και αποδίδονται επί της εκτυπωµένης πινακίδας µε τη γραµµατοσειρά, το είδος και τη θέση όπως ορίζεται στον πίνακα Στον πίνακα το µέγεθος των, αναφέρεται σε χιλιοστά του µέτρου επί της εκτυπωµένης πινακίδας και η απόχρωση των συµβόλων αναφέρεται στην απόχρωση µε την οποία αποδίδονται επί της εκτυπωµένης πινακίδας. Πίνακας Ορισµός επιγραφών για τις κλίµακες 1:1000 Χαρακτηριστικό ΚΑΕΚ γεωτεµαχίων και ειδικών ιδιοκτησιακών αντικειµένων ΚΑΕΚ ειδικών εκτάσεων Κωδικοί κτηµατολογικών τοµέων και ενοτήτων Κωδικοί χώρων αποκλειστικής χρήσης διηρηµένων ιδιοκτησιών Κωδικοί δεσµευµένων χώρων (δουλείας) Κωδικοί µεταλλείων Γραµµατοσειρά Μέγεθος (mm) Είδος γραφικών Θέση Παρατηρήσεις Arial 2.0 Έντονο Κατα Αναγράφονται τα τρία τελευταία ψηφία του δωδεκαψήφιου ΚΑΕΚ. Arial 2.0 Έντονο Κατα Αναγράφονται τα επτά τελευταία ψηφία του δωδεκαψήφιου ΚΑΕΚ. Απόχρωση R,G,B Arial 2.0 Έντονο Κατα Arial 1.5 Υπογραµ- µισµένο Κατα Αριθµός χώρου αποκλειστικής χρήσης Αποδίδεται διψήφιος Arial 1.5 Απλό Κατα Αριθµός χώρου αποκλειστικής χρήσης Αποδίδεται διψήφιος Arial 2.0 Απλό Κατα Αναγράφονται τα επτά τελευταία ψηφία του δωδεκαψήφιου ΚΑΕΚ. Κωδικοί κτιρίων Arial 1.5 Απλό Πλάγια Αριθµός χώρου αποκλειστικής χρήσης Αποδίδεται διψήφιος δρόµων πλατειών πάρκων / αλσών Times 2.0 Απλό Κατα Λευκή Times 2.0 Απλό Πλάγια Λευκή Times 2.0 Έντονο Κατα Λευκή Παράδειγµα 015 ΕΚ /01 Βλέπε σχήµα ΜΕ ΑΘΗΝΑΣ ΠΛ. ΚΟΛΙΑΤΣΟΥ ΑΤΤΙΚΟ ΑΛΣΟΣ

10 10 / 22 Χαρακτηριστικό αρχαιολογικών χώρων δηµοσίων κτιρίων εκκλησιών Γραµµατοσειρά Μέγεθος (mm) Είδος γραφικών Θέση Παρατηρήσεις Απόχρωση R,G,B Arial 1.5 Απλό Κατα Λευκή Arial 1.5 Απλό Πλάγια Λευκή Arial 1.5 Έντονο Κατα Λευκή Τοπωνύµια Times 2.0 Απλό Πλάγια Λευκή Όρων /λόφων κρατών ήµων / ηµοτικών ιαµερισµάτων ποταµών, ρεµάτων Λιµνών, ελών, τελµάτων θαλασσών, κόλπων, λιµνοθαλασσών Ένδειξη «ΑΣΤΙΚΗ ΠΕΡΙΟΧΗ» Ένδειξη «ΑΓΡΟΤΙΚΗ ΠΕΡΙΟΧΗ» Times 2.0 Έντονο Πλάγια Λευκή Παράδειγµα ΝΑΟΣ ΑΠΟΛΛΩΝΑ ΕΙ ΙΚΟ ΑΓ. ΣΚΕΠΗ ΑΚΡΩΤΗΡΙΟΥ ΛΟΦΟΣ ΑΡ ΗΤΤΟΥ Arial 4.0 Έντονο Πλάγια Λευκή ΕΛΛΑΣ Arial 3.0 Απλό Κατα Λευκή Times 1.5 Απλό Κατα Λευκή Times 2.0 Απλό Κατα Λευκή Times 2.5 Απλό Κατα Λευκή Arial 3.0 Απλό Κατα Arial 3.0 Απλό Κατα. ΛΕΒΙ ΙΟΥ Π. ΕΒΡΟΣ Λ. ΒΟΛΒΗ ΑΙΓΑΙΟ ΑΣΤΙΚΗ ΠΕΡΙΟΧΗ ΑΓΡΟΤΙΚΗ ΠΕΡΙΟΧΗ Σχήµα Τρόπος αναγραφής τοµέα (αριθµητής) και ενότητας (παρονοµαστής) των κτηµατολογικών διαγραµµάτων Κλίµακα 1: ιαγράµµατα κλίµακας 1:5000 Όλες οι επιγραφές γράφονται µε κεφαλαία γράµµατα και αποδίδονται επί της εκτυπωµένης πινακίδας µε τη γραµµατοσειρά, το είδος και τη θέση όπως ορίζεται στον πίνακα

11 11 / 22 Στον πίνακα το µέγεθος των, αναφέρεται σε χιλιοστά του µέτρου επί της εκτυπωµένης πινακίδας και η απόχρωση των συµβόλων αναφέρεται στην απόχρωση µε την οποία αποδίδονται επί της εκτυπωµένης πινακίδας. Πίνακας Ορισµός επιγραφών για τις κλίµακες 1:5000 Χαρακτηριστικό ΚΑΕΚ γεωτεµαχίων και ειδικών ιδιοκτησιακών αντικειµένων ΚΑΕΚ ειδικών εκτάσεων Κωδικοί κτηµατολογικών τοµέων και ενοτήτων Κωδικοί χώρων αποκλειστικής χρήσης διηρηµένων ιδιοκτησιών Κωδικοί δεσµευµένων χώρων (δουλείας) Κωδικοί µεταλλείων Γραµµατοσειρά Μέγεθος (mm) Είδος γραφικών Θέση Παρατηρήσεις Arial 2.0 Έντονο Κατα Αναγράφονται τα τρία τελευταία ψηφία του δωδεκαψήφιου ΚΑΕΚ. Arial 2.0 Έντονο Κατα Αναγράφονται τα επτά τελευταία ψηφία του δωδεκαψήφιου ΚΑΕΚ. Απόχρωση R,G,B Arial 2.0 Έντονο Κατα Arial 1.5 Υπογραµ- µισµένο Κατα Αριθµός χώρου αποκλειστικής χρήσης Αποδίδεται διψήφιος Arial 1.5 Απλό Κατα Αριθµός χώρου αποκλειστικής χρήσης Αποδίδεται διψήφιος Arial 2.0 Απλό Κατα Αναγράφονται τα επτά τελευταία ψηφία του δωδεκαψήφιου ΚΑΕΚ. Κωδικοί κτιρίων Arial 1.5 Απλό Πλάγια Αριθµός χώρου αποκλειστικής χρήσης Αποδίδεται διψήφιος δρόµων πλατειών πάρκων / αλσών αρχαιολογικών χώρων Times 1.5 Απλό Κατα Λευκή Times 1.5 Απλό Πλάγια Λευκή Times 1.5 Έντονο Κατα Λευκή Arial 1.5 Απλό Κατα Λευκή Παράδειγµα 015 ΕΚ /01 Βλέπε σχήµα ΜΕ ΑΘΗΝΑΣ ΠΛ. ΚΟΛΙΑΤΣΟΥ ΑΤΤΙΚΟ ΑΛΣΟΣ ΝΑΟΣ ΑΠΟΛΛΩΝΑ

12 12 / 22 Χαρακτηριστικό δηµοσίων κτιρίων εκκλησιών Γραµµατοσειρά Μέγεθος (mm) Είδος γραφικών Θέση Παρατηρήσεις Απόχρωση R,G,B Arial 1.5 Απλό Πλάγια Λευκή Arial 1.5 Έντονο Κατα Λευκή Τοπωνύµια Times 2.5 Απλό Πλάγια Λευκή Όρων /λόφων κρατών ήµων / ηµοτικών ιαµερισµάτων ποταµών, ρεµάτων Λιµνών, ελών, τελµάτων θαλασσών, κόλπων, λιµνοθαλασσών Ένδειξη «ΑΣΤΙΚΗ ΠΕΡΙΟΧΗ» Ένδειξη «ΑΓΡΟΤΙΚΗ ΠΕΡΙΟΧΗ» Times 2.5 Έντονο Πλάγια Λευκή Παράδειγµα ΕΙ ΙΚΟ ΑΓ. ΣΚΕΠΗ ΑΚΡΩΤΗΡΙΟΥ ΛΟΦΟΣ ΑΡ ΗΤΤΟΥ Arial 4.0 Έντονο Πλάγια Λευκή ΕΛΛΑΣ Arial 3.0 Απλό Κατα Λευκή Times 1.5 Απλό Κατα Λευκή Times 2.0 Απλό Κατα Λευκή Times 2.5 Απλό Κατα Λευκή Arial 3.0 Απλό Κατα Arial 3.0 Απλό Κατα. ΛΕΒΙ ΙΟΥ Π. ΕΒΡΟΣ Λ. ΒΟΛΒΗ ΑΙΓΑΙΟ ΑΣΤΙΚΗ ΠΕΡΙΟΧΗ ΑΓΡΟΤΙΚΗ ΠΕΡΙΟΧΗ Σχήµα Τρόπος αναγραφής τοµέα (αριθµητής) και ενότητας (παρονοµαστής) των κτηµατολογικών διαγραµµάτων Κλίµακα 1:

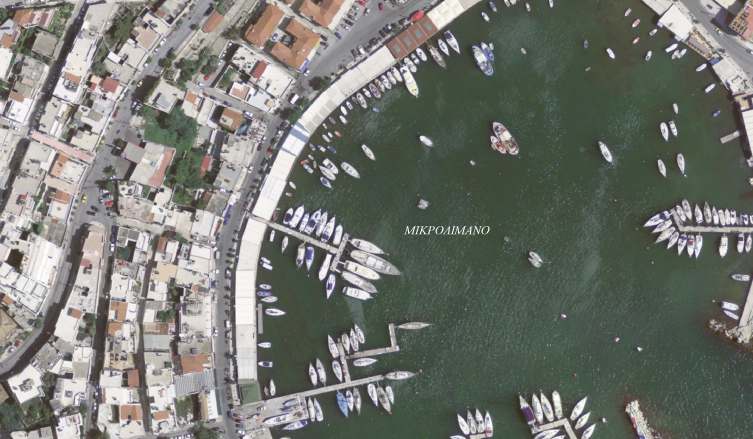

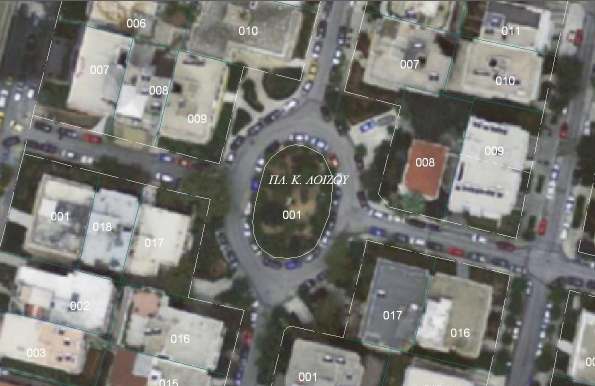

13 13 / Τοποθέτηση επιγραφών 1 Παρατίθενται γενικές κατευθυντήριες αρχές που αφορούν στην απεικόνιση επί της εικόνας των στοιχείων κειµένου τόσο επί της εικόνας του υποβάθρου, όσο και σε σχέση µε τις απεικονιζόµενες γραµµικές και σηµειακές οντότητες. Βασικό κριτήριο αποτελεί η επίτευξη ισορροπηµένης αντίθεσης µεταξύ των απεικονιζόµενων επιγραφών και του υφιστάµενου υποβάθρου καθώς και η αποφυγή οπτικής σύγχυσης σε περιοχές που υπάρχει πληθώρα χαρτογραφικής πληροφορίας, και επιτυγχάνεται µε κατάλληλη µετακίνηση τους. Οι βασικές αρχές που περιγράφονται ακολούθως αφορούν στο σύνολο των επιγραφών που αφορούν σε ονοµασίες και τοπωνύµια. Βασικές αρχές: Η απόδοση των ονοµασιών γίνεται σε ορθή απεικόνιση και ανάγνωση από ανατολή προς δύση. εν επιτρέπεται για οποιαδήποτε αιτία η απόδοση ονοµασιών σε ανεστραµµένη µορφή Οι επιγραφές των διοικητικών περιοχών τοποθετούνται εντός της διοικητικής περιοχής δίπλα και κατά µήκος των ορίων της και όχι στο κέντρο του διοικητικού πολυγώνου. 1 "Καθορισµός της µορφής και του περιεχοµένου των διαγραµµάτων χαρτών που συντάσσονται στα πλαίσια της κατάρτισης του ασικού Χάρτη", Ι. Καββάδας και Λ. αραβέλης, ελτίο Πανελλήνιου Συλλόγου Αγρονόµων Τοπογράφων Μηχανικών, Τεύχος 157 (2002), σελίδες

14 14 / 22 Ο προσανατολισµός των επιγραφών που απεικονίζονται κατά µήκος γραµµικών οντοτήτων όπως π.χ. ονοµασίες δρόµων, ήµων, ποταµών κ.α. εξαρτάται από τον προσανατολισµό της γραµµικής οντότητας και αποδίδεται σύµφωνα µε το σχήµα. Ειδικότερα για τις επιγραφές που αποδίδουν ονοµασίες Κράτους, ήµων,.. και Κοινοτήτων, απαιτείται επαναληπτική απόδοση κατά µήκος της οριογραµµής του διοικητικού ορίου. Οι επιγραφές τοποθετούνται ει δυνατόν µε τρόπο ώστε ολόκληρη η επιγραφή να απεικονίζεται σε περιοχή οµοιόµορς τονικότητας και χρωµατικής απόχρωσης. Οι επιγραφές αποδίδονται εξ ολοκλήρου εντός του ηπειρωτικού ή του υδάτινου τµήµατος. Αποφυγή περιπτώσεων οπτικής σύγχυσης σε περιοχές που αποδίδεται πληθώρα χαρτογραφικής πληροφορίας. PRAKTIKER Η απόδοση ξενόγλωσσων ονοµασιών αποδίδονται µε χρήση λατινικών και διατήρηση της διακριτικής επωνυµίας.

15 15 / Μάσκες και Κωδικοποίηση Πινακίδων Στις παραγράφους που ακολουθούν περιγράφεται η δοµή της «µάσκας» και το περιεχόµενο των ψηφιακών αρχείων τα οποία περιέχουν την περιγραφική πληροφορία περιθωρίου των πινακίδων που χρησιµοποιούνται στην εκτύπωση των κτηµατολογικών διαγραµµάτων καθώς και οδηγίες για την αρίθµηση κωδικοποίηση των πινακίδων αυτών. Η κάθε πινακίδα ανεξαρτήτως κλίµακας διαχωρίζεται στα ακόλουθα τµήµατα: 1) Υπόµνηµα (+ Τίτλοι), 2) Κύριο Σώµα Εκτύπωσης Θέµα, και 3) Χαρτογραφική Πληροφορία Περιθωρίου Περιεχόµενο - Γραµµατοσειρές Η γραµµατοσειρές και τα υπόλοιπα στοιχεία που χρησιµοποιούνται για την εκτύπωση της πληροφορίας περιθωρίου της πινακίδας αναφέρονται αναλυτικά στον ακόλουθο πίνακα Οι γραµµατοσειρές που χρησιµοποιούνται για την εκτύπωση των στοιχείων κειµένου (επιγραφές) που απεικονίζονται εντός του κυρίως θέµατος των πινακίδων, πρέπει να πληρούν τις τεχνικές προδιαγραφές του Παραρτήµατος Α καθώς και της παραγράφου 2.3 του παρόντος.

16 16 / 22 Πίνακας Περιεχόµενο «µάσκας» κτηµατολογικού διαγράµµατος α/α Χαρακτηριστικό Γραµµατ οσειρά Μέγεθος Είδος Θέση Παρατηρήσεις ΑΝΩ ΤΜΗΜΑ ΥΠΟΜΝΗΜΑΤΟΣ 1 Επιγραφές Φορέων Υλοποίησης Arial 3,5 Έντονο Κατα 2 Επιγραφή ονοµασίας Νοµού Arial 4,0 Έντονο Κατα 3 Επιγραφή ονοµασίας ήµου, ηµοτικού ιαµ. ή Κοινότητας 4 ιάγραµµα χωρικής κατανοµής πινακίδων Arial 4,0 Έντονο Κατα 5 Επιγραφή τίτλου διαγράµµατος Arial 4,0 Έντονο Κατα 6 Επιγραφή κλίµακας διαγράµµατος Τα λογότυπα των φορέων υλοποίησης, τοποθετούνται ως προς το µέγεθος και τη θέση, σύµφωνα µε το υπόδειγµα της πινακίδας. Όταν το κτηµ. διάγραµµα αναφέρεται σε ηµοτικό ιαµ. Ή Κοινότητα, η λέξη «ΗΜΟΣ» της επιγραφής αντικαθίσταται κατ αντιστοιχία µε τις λέξεις «..» ή «ΚΟΙΝΟΤΗΤΑ». Το διάγραµµα της χωρικής κατανοµής των πινακίδων είναι εποπτικό και αποδίδεται χωρίς συγκεκριµένη κλίµακα, εντός του προκαθορισµένου πλαισίου που ορίζεται (βλέπε γωνίες µπλε απόχρωσης στο υπόδειγµα της πινακίδας). Το όριο του ήµου,.. ή Κοινότητας αποδίδεται µε γενικευµένη γραµµή και σύµφωνα µε το συµβολισµό που ορίζεται στο υπόµνηµα του διαγράµµατος (σύµβολο απόδοσης, πάχος γραµµής, απόχρωση). Αποδίδονται επίσης τα ίχνη των πινακίδων της κλίµακας του κτηµατολογικού διαγράµµατος, µε διαγραµµισµένη την πινακίδα στην οποία αναφέρεται αυτό. Για την απόδοση των ιχνών των πινακίδων και της διαγράµµισης χρησιµοποιείται συνεχής γραµµή πάχους 0,25 χιλιοστά µαύρης () απόχρωσης. Η διαγράµµιση αποτελείται από παράλληλες γραµµές µε απόσταση 2,0 µ µεταξύ τους και γωνία 45 ο. Arial 3,0 Απλό Κατα

17 17 / 22 α/α Χαρακτηριστικό Γραµµατ οσειρά Μέγεθος Είδος Θέση Παρατηρήσεις 7 Επιγραφή κωδικού φύλλου Arial 3,0 Απλό Κατα 8 Επιγραφή «ΙΑΓΡΑΜΜΑ ΣΥΝ ΕΣΗΣ ΦΥΛΛΩΝ» Arial 2,2 Απλό Κατα 9 ιάγραµµα σύνδεσης φύλλων Αποδίδονται η πινακίδα στην οποία αναφέρεται το κτηµατολογικό διάγραµµα και οι όµορες προς αυτή πινακίδες. Για την απόδοση των ιχνών των πινακίδων χρησιµοποιείται συνεχής γραµµή πάχους 0,40 χιλιοστά µαύρης απόχρωσης. Για την απόδοση της διαγράµµισης χρησιµοποιείται συνεχής γραµµή πάχους 0,18 χιλιοστά µαύρης απόχρωσης. Η διαγράµµιση αποτελείται από παράλληλες γραµµές µε απόσταση 1,6 µ µεταξύ τους και γωνία 45 ο. 10 Κωδικοί πινακίδων στο διάγραµµα σύνδεσης φύλλων 11 Επιγραφή ηµεροµηνίας σύνταξης Arial 2,5 Απλό Κατα Arial 2,5 Απλό Κατα 12 Επιγραφή έτους φωτοληψίας Arial 2,5 Απλό Κατα ΚΕΝΤΡΙΚΟ ΤΜΗΜΑ ΥΠΟΜΝΗΜΑΤΟΣ Χρησιµοποιείται συµπυκνωµένη γραµµατοσειρά µε συντελεστή συµπύκνωσης κατά πλάτος 0,8. 13 Επιγραφή «ΥΠΟΜΝΗΜΑ» Arial 2,8 Απλό Κατα 14 Γραµµές απόδοσης & επιγραφές κτηµατολογικών Arial 1,8 Απλό Κατα Οι γραµµές αποδίδονται µε βάση την απόχρωση και το πάχος που ορίζεται στην παράγραφο 2.2 του παρόντος.

18 18 / 22 α/α Χαρακτηριστικό Γραµµατ οσειρά Μέγεθος Είδος Θέση Παρατηρήσεις οντοτήτων 15 Στοιχεία γεωδαιτικού συστήµατος αναφοράς ΚΑΤΩ ΤΜΗΜΑ ΥΠΟΜΝΗΜΑΤΟΣ Arial 2,0 Απλό Κατα 16 Επιγραφή «ΣΥΝΤΑΞΗ» Arial 2,0 Απλό Κατα 17 Τίτλος κοινοπραξίας που εκτελεί το έργο ΚΥΡΙΩΣ ΘΕΜΑ Arial 2,0 Απλό Κατα Το µέγεθος της γραµµατοσειράς αναφέρεται στο µέγιστο ύψος των που απαιτείται να χρησιµοποιηθούν. Ο τίτλος της κοινοπραξίας και αποδίδεται εντός του προκαθορισµένου πλαισίου που ορίζεται (βλέπε γωνίες µπλε απόχρωσης στο υπόδειγµα της πινακίδας) και µπορεί να περιλαµβάνει και λογότυπα. 18 Κτηµατολογικά στοιχεία Περιλαµβάνεται το σύνολο των στοιχείων που αναφέρονται στον «Πίνακας Περιεχόµενο εκτυπωµένων κτηµατολογικών διαγραµµάτων ανά ΟΤΑ», τα οποία και αποδίδονται σύµφωνα µε την ιεράρχηση και το συµβολισµό που ορίζεται στην παράγραφο Κάναβος Περιλαµβάνεται κάναβος τετραγωνισµού που αποδίδεται µε συντεταγµένες ΕΓΣΑ 87 σε µέτρα και απεικονίζεται ανά 100 µέτρα στην κλίµακα 1:000 και ανά 500 µέτρα στην κλίµακα 1:5000 (10 εκατ. στην εκτυπωµένη πινακίδα). Τα στοιχεία του κανάβου αποδίδονται στο πρώτο ιεραρχικό επίπεδο και δεν επιτρέπεται να επικαλύπτονται από οποιοδήποτε κτηµατολογικό στοιχείο. Για την απεικόνιση του κανάβου χρησιµοποιούνται «σταυροί» µεγέθους 8 χιλ. ΧΑΡΤΟΓΡΑΦΙΚΗ ΠΛΗΡΟΦΟΡΙΑ ΠΕΡΙΘΩΡΙΟΥ 20 Συντεταγµένες κανάβου Arial 1,8 Απλό Κατα Αποδίδονται σε µέτρα.

19 19 / 22 α/α Χαρακτηριστικό Γραµµατ οσειρά Μέγεθος Είδος Θέση Παρατηρήσεις τετραγωνισµού 21 Επιγραφές γραφικής κλίµακας Arial 1,5 Απλό Κατα 22 Μέτρο γραµµικής παραµόρφωσης Arial 1,5 Απλό Κατα 23 Επιγραφή κωδικού φύλλου Arial 3,0 Απλό Κατα Οι Χ-συντεταγµένες αποδίδονται µε προσανατολισµό 90 ο. Αποδίδεται µε 6 δεκαδικά και αναφέρεται στο κέντρο της κάθε πινακίδας. Οι διαστάσεις που αναγράφονται στα σύµβολα καθώς και το πάχος των γραµµών αναπαράστασης τους, αναφέρεται σε χιλιοστά του µέτρου επί της εκτυπωµένης πινακίδας. Η ακριβής θέση των επιγραφών και των αριθµών καθώς και η ακριβής θέση και µέγεθος των λογοτύπων που περιλαµβάνονται στην εκτυπωµένη πινακίδα, ορίζονται στο συνηµµένο υπόδειγµα.

20 20 / Απόδοση στοιχείων πινακίδας Το σύνολο των στοιχείων που απεικονίζεται στην πινακίδα, εκτός των λογότυπων και του συµβολισµού των κτηµατολογικών στοιχείων του υποµνήµατος, αποδίδονται σε µαύρη απόχρωση (RGB ). Ο συµβολισµός των κτηµατολογικών στοιχείων αποδίδεται σύµφωνα µε το συµβολισµό και την απόχρωση που ορίζεται στην παρ Στα συνηµµένα ψηφιακά αρχεία που αφορούν στα υποδείγµατα της περιγραφικής πληροφορίας περιθωρίου των πινακίδων, τα διαφορετικά πάχη εκτύπωσης των διανυσµατικών στοιχείων αποδίδονται µε διαφορετική απόχρωση. Στον ακόλουθο πίνακα περιγράφεται η αντιστοιχία µεταξύ αποχρώσεων στο ψηφιακό αρχείο και πάχους απόχρωσης στην εκτύπωση. Πίνακας Αντιστοιχία απόχρωσης αρχείου µε πάχος απόχρωση εκτύπωσης Κωδικός Απόχρωσης στο AutoCAD Color Index Απόχρωση στο ψηφιακό αρχείο R, G, B 12 Κόκκινη σύνθετη 204, 0, 0 Απόχρωση στην εκτύπωση R, G, B Μαύρο 0, 0, 0 Πάχος γραµµής στην εκτύπωση σε (mm) 0,40 92 Πράσινη σύνθετη 0, 204, Κυανή σύνθετη 0, 204, Μπλε σύνθετη 0, 0, 204 Μαύρο 0, 0, 0 Μαύρο 0, 0, 0 Μαύρο 0, 0, 0 0,18 0,70 0, Magenta σύνθετη 204, 0, 204 Μαύρο 0, 0, 0 ΣΗΜΕΙΩΣΗ: Η κλίµακα των χρωµάτων για RGB βάσει της οποίας συνθέτονται τα αναφερόµενα χρώµατα που αναγράφονται στον πίνακα, είναι από 0 έως 255 για κάθε ένα από τα βασικά χρώµατα. Τα στοιχεία κειµένου ανεξάρτητα από την απόχρωση µε την οποία αποδίδονται στο υπόδειγµα της πινακίδας, αποδίδονται µε µαύρη απόχρωση. 0, ιαστασιολόγηση πινακίδας Το κάθε διάγραµµα / πινακίδα έχει εξωτερικές διαστάσεις 104 εκατοστά Χ 68 εκατοστά. Το βασικό εξωτερικό πλαίσιο οριοθέτησης του διαγράµµατος/πινακίδας σχεδιάζεται σε απόσταση 0.5 χιλιοστών από το κάθε άκρο της εκτύπωσης σχηµατίζοντας ένα ορθογώνιο παραλληλόγραµµο διαστάσεων 103 εκατοστών x 67 εκατοστά. Το περιεχόµενο και το υπόµνηµα του διαγράµµατος/πινακίδας τυπώνονται εξ ολοκλήρου εντός του βασικού/εξωτερικού πλαισίου.

21 21 / 22 Το πλαίσιο της πινακίδας που περιλαµβάνει το βασικό θέµα (υπόβαθρο) της πινακίδας έχει διαστάσεις 80εκατοστά Χ 60εκατοστά, το οποίο απεικονίζει έκταση διαστάσεων 800µ Χ 600µ για κλίµακα 1:1000 και 4000µ Χ 3000µ για κλίµακα 1: Κωδικοποίηση των Πινακίδων Οι κωδικοί φύλλου των πινακίδων των κτηµατολογικών διαγραµµάτων που θα χρησιµοποιούνται στα πλαίσια σύνταξης του Εθνικού Κτηµατολογίου, είναι της µορφής: ΧΧΧΧΧ-YYYYY/K όπου: ΧΧΧΧΧ είναι το ακέραιο µέρος του πηλίκου της Χ-συντεταγµένης του κάτω αριστερά άκρου της πινακίδας δια του 100 (Το τµήµα αυτό του κωδικού εκφράζει το ακέραιο µέρος της Χ-συντεταγµένης σε εκατοντάδες µέτρα). Για Χ-συντεταγµένη µικρότερη από ως πρώτο ψηφίο ο πενταψήφιος κωδικός συµπληρώνεται µε τον χαρακτήρα «0». YYYYY είναι το ακέραιο µέρος του πηλίκου της Υ-συντεταγµένης του κάτω αριστερά άκρου της πινακίδας δια του 100 (Το τµήµα αυτό του κωδικού εκφράζει το ακέραιο µέρος της Y-συντεταγµένης σε εκατοντάδες µέτρα). Κ είναι το πηλίκο του παρονοµαστή της κλίµακας κτηµατολογικού διαγράµµατος, δια του (π.χ. 1 για την κλίµακα 1:1000). Για παράδειγµα, η πινακίδα της κλίµακας 1:1000 που έχει συντεταγµένες στο κάτω αριστερά άκρο της: Χ = ,00 m Y = ,00 m θα έχει κωδικό: / Προσδιορισµός κωδικού αριθµού πινακίδας Για τον υπολογισµό του κωδικού της πινακίδας που ανήκει κάποιο σηµείο του χώρου, ακολουθούνται τα επόµενα βήµατα: Υπολογίζονται σε µονάδες πραγµατικού χώρου οι διαστάσεις του θέµατος της πινακίδας, πολλαπλασιάζοντας την κάθε µία από αυτές µε τον παρονοµαστή της κλίµακας. Για παράδειγµα η πινακίδα κλίµακας 1:1000, καλύπτει έκταση 800µΧ600µ. ιαιρούνται οι συντεταγµένες Χ και Υ του σηµείου µε τις αντίστοιχες διαστάσεις του διαγράµµατος και υπολογίζεται το ακέραιο µέρος της διαίρεσης για κάθε διάσταση. Πολλαπλασιάζονται τα ακέραια µέρη που προκύπτουν µε τις αντίστοιχες διαστάσεις κατά Χ και κατά Υ. Οι συντεταγµένες που προκύπτουν αφορούν στην κάτω αριστερή γωνία της πινακίδας.

22 22 / 22 Για παράδειγµα, έστω ότι έχουµε το σηµείο Α µε συντεταγµένες Χ= και Υ= Για να υπολογίσουµε σε ποια πινακίδα κλίµακας 1:1000 ανήκει το σηµείο αυτό, εκτελούµε τα ακόλουθα βήµατα: Η πινακίδα, σε φυσικές µονάδες, έχει διαστάσεις: 0.80 Χ 1000 = 800µ κατά Χ 0.60 Χ 1000 = 600µ κατά Υ Ακέραιο µέρος ( / 800) = 540 Ακέραιο µέρος ( / 600) = 7046 Χ (κάτω αριστερά) = 540 Χ 800 = Υ (κάτω αριστερά) = 7046 Χ 600 = Συνεπώς ο κωδικός της πινακίδας κλίµακας 1:1000 που ανήκει το σηµείο Α είναι / Υποδείγµατα Πινακίδων Τα ψηφιακά αρχεία που περιέχουν τα υποδείγµατα των πινακίδων των διαγραµµάτων ονοµάζονται: cadd_1000_2010.dxf: αρχείο σε µορφή ASCII DXF συµβατό µε AutoCAD, v.2008, που περιέχει το υπόδειγµα µε την περιγραφική πληροφορία περιθωρίου των πινακίδων που χρησιµοποιούνται στην εκτύπωση των κτηµατολογικών διαγραµµάτων κλίµακας 1: cadd_5000_2010.dxf: αρχείο σε µορφή ASCII DXF συµβατή µε AutoCAD, v.2008, που περιέχει το υπόδειγµα µε την περιγραφική πληροφορία περιθωρίου των πινακίδων που χρησιµοποιούνται στην εκτύπωση των κτηµατολογικών διαγραµµάτων κλίµακας 1: Σε εξαιρετικές περιπτώσεις, εάν απαιτηθεί η εκτύπωση διαγραµµάτων διαφορετικής από τις προαναφερόµενες κλίµακας, η περιγραφική πληροφορία περιθωρίου θα είναι αντίστοιχης µορφής.
