1 1-001 Alumil M23000 Forestal V

2 1-002 Alumil M23000 Forestal V

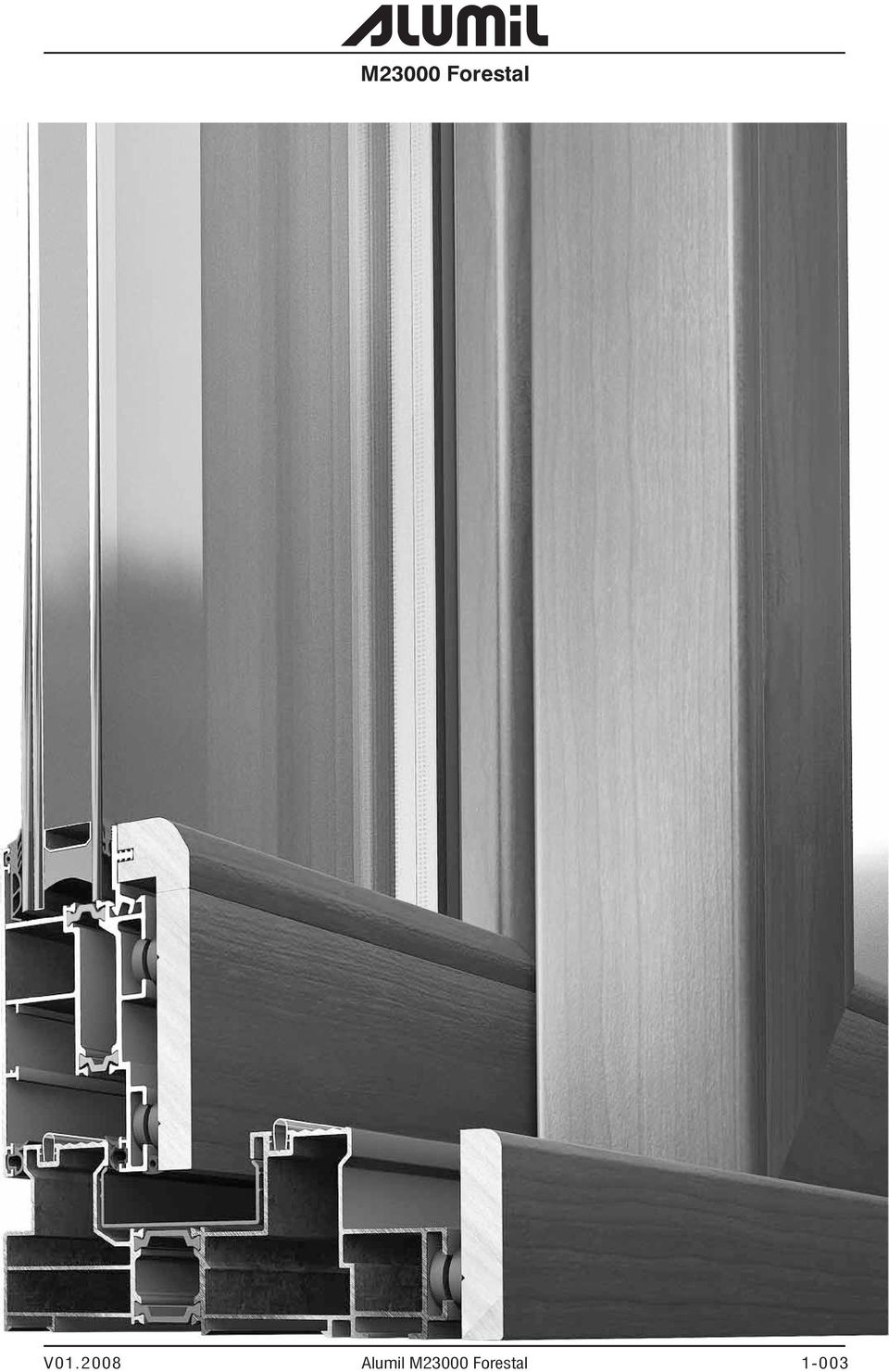

3 V Alumil M23000 Forestal 1-003

4 Γενικές Πληροφορίες General Information M23000 Forestal Περιεχόμενα Γενικές πληροφορίες Περίληψη προφίλ Προφίλ Τομές παράθυρα Τομές συρταρωτές πόρτες Μέτρα κοπής Εξαρτήματα Table of contents General information Profile Overview Profiles Sections through windows Sections through sliding door Cutting lengths Accessories Alumil M23000 Forestal V

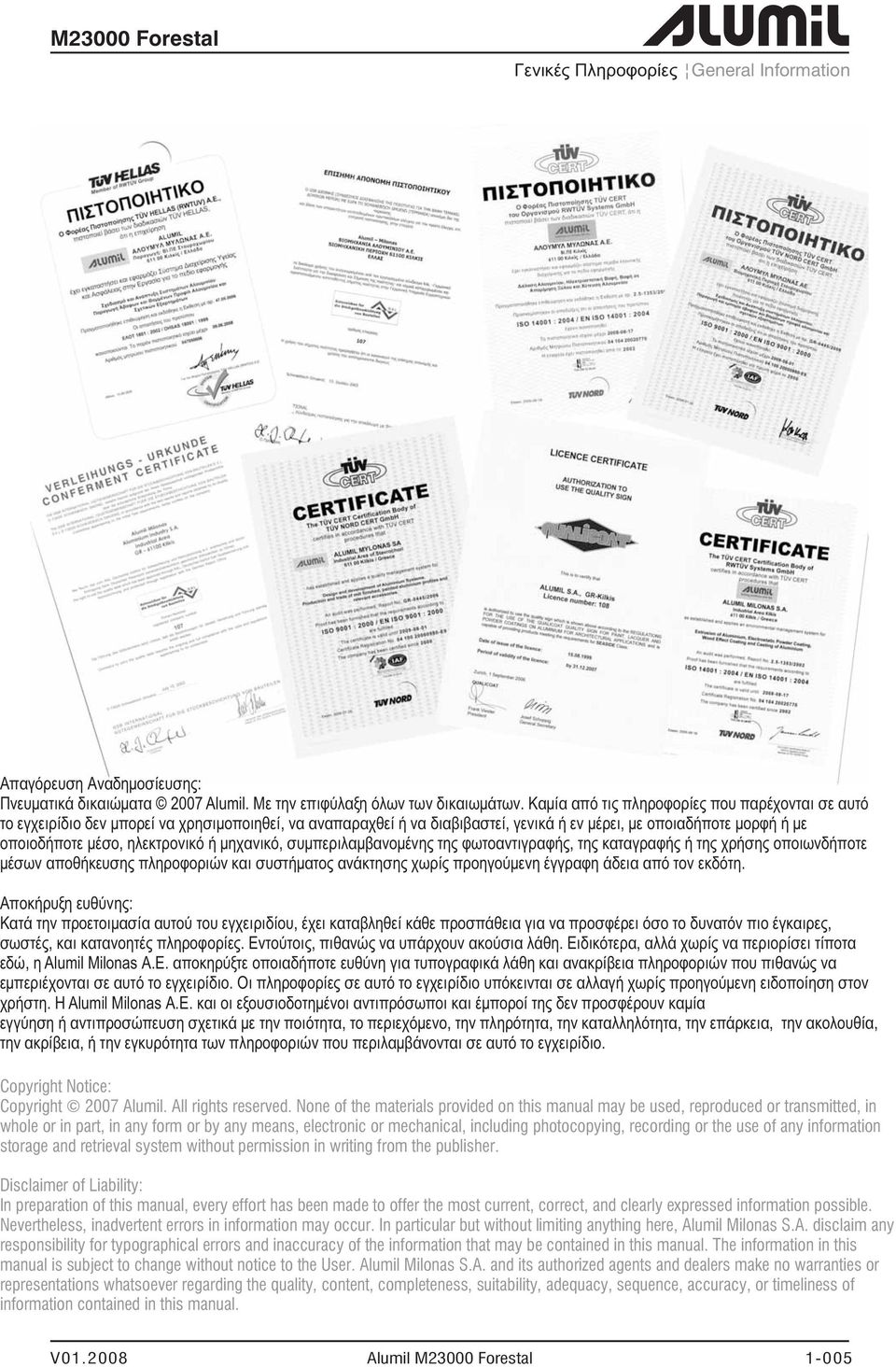

5 Γενικές Πληροφορίες General Information Απαγόρευση Αναδημοσίευσης: Πνευματικά δικαιώματα 2007 Alumil. Με την επιφύλαξη όλων των δικαιωμάτων. Καμία από τις πληροφορίες που παρέχονται σε αυτό το εγχειρίδιο δεν μπορεί να χρησιμοποιηθεί, να αναπαραχθεί ή να διαβιβαστεί, γενικά ή εν μέρει, με οποιαδήποτε μορφή ή με οποιοδήποτε μέσο, ηλεκτρονικό ή μηχανικό, συμπεριλαμβανομένης της φωτοαντιγραφής, της καταγραφής ή της χρήσης οποιωνδήποτε μέσων αποθήκευσης πληροφοριών και συστήματος ανάκτησης χωρίς προηγούμενη έγγραφη άδεια από τον εκδότη. Αποκήρυξη ευθύνης: Κατά την προετοιμασία αυτού του εγχειριδίου, έχει καταβληθεί κάθε προσπάθεια για να προσφέρει όσο το δυνατόν πιο έγκαιρες, σωστές, και κατανοητές πληροφορίες. Εντούτοις, πιθανώς να υπάρχουν ακούσια λάθη. Ειδικότερα, αλλά χωρίς να περιορίσει τίποτα εδώ, η Alumil Milonas Α.Ε. αποκηρύξτε οποιαδήποτε ευθύνη για τυπογραφικά λάθη και ανακρίβεια πληροφοριών που πιθανώς να εμπεριέχονται σε αυτό το εγχειρίδιο. Οι πληροφορίες σε αυτό το εγχειρίδιο υπόκεινται σε αλλαγή χωρίς προηγούμενη ειδοποίηση στον χρήστη. Η Alumil Milonas Α.Ε. και οι εξουσιοδοτημένοι αντιπρόσωποι και έμποροί της δεν προσφέρουν καμία εγγύηση ή αντιπροσώπευση σχετικά με την ποιότητα, το περιεχόμενο, την πληρότητα, την καταλληλότητα, την επάρκεια, την ακολουθία, την ακρίβεια, ή την εγκυρότητα των πληροφοριών που περιλαμβάνονται σε αυτό το εγχειρίδιο. Copyright Notice: Copyright 2007 Alumil. All rights reserved. None of the materials provided on this manual may be used, reproduced or transmitted, in whole or in part, in any form or by any means, electronic or mechanical, including photocopying, recording or the use of any information storage and retrieval system without permission in writing from the publisher. Disclaimer of Liability: In preparation of this manual, every effort has been made to offer the most current, correct, and clearly expressed information possible. Nevertheless, inadvertent errors in information may occur. In particular but without limiting anything here, Alumil Milonas S.A. disclaim any responsibility for typographical errors and inaccuracy of the information that may be contained in this manual. The information in this manual is subject to change without notice to the User. Alumil Milonas S.A. and its authorized agents and dealers make no warranties or representations whatsoever regarding the quality, content, completeness, suitability, adequacy, sequence, accuracy, or timeliness of information contained in this manual. V Alumil M23000 Forestal 1-005

6 Γενικές Πληροφορίες General Information M23000 Forestal Βασικά χαρακτηριστικά Θερμομονωτικό σύστημα αλουμίνιο - ξύλο με φύλλο 111 mm Υψηλή Θερμομόνωση Uf = 2,1 W/(m2*K) Θερμοδιακοπή με υαλοενισχυμένο πολυαμίδιο PA 6.6, πλάτους 24 mm Ηχομόνωση έως και 52 db Μεγάλο κανάλι αποστράγγισης και αερισμού Πολυθάλαμα φύλλα για σωστή απορροή του νερού Δυνατότητα χρήσης πρεσσαριστών γωνιών σύνδεσης Δυνατότητα χρήσης μηχανισμού περιμετρικής ασφάλισης Πληθώρα κατασκευαστικών λύσεων Υαλοπίνακα μέχρι 34mm πάχος Κατασκευαστικές δυνατότητες της σειράς: Παράθυρα μονόφυλλα, δίφυλλα κ.λ.π. Είσοδοι με μεντεσέδες βαρέως τύπου Δυνατότητα κατασκευής σε πολλά διαφορετικά σχέδια Πιστοποιήσεις Ο σχεδιασμός, η διαδικασία παραγωγής, και ο ποιοτικός έλεγχος όλων των διατομών της Αλουμύλ έχουν πιστοποιηθεί με το Ευρωπαϊκό πρότυπο ISO Η διαδικασία βαφής σε όλα τα βαφεία της Αλουμύλ είναι πιστοποιημένη και διενεργείται σύμφωνα με τα Ευρωπαϊκά πρότυπο βαφής QUALICOAT και RAL (GSB). Τεχνικά χαρακτηριστικά Κράμα αλουμινίου...almgsi (EN AW 6060) Σκληρότητα...12 Webster ή 70 HB minimum Ελάχιστο πάχος Βαφής (Η/Β)...75μm minimum Πάχος διατομών (min-max)...1,4 1,6 mm Είδος θερμοδιακοπής...μηχανική, με παρεμβολή υαλοενισχυμένου πολυαμιδίου PA 6.6, πλάτους 20 και 24 mm σε φύλλο και κάσα αντίστοιχα. Έλεγχος διαστάσεων διατομών...σύμφωνα με EN DIN Διαστάσεις (κάσας\φύλλου)...88 \ 111 mm Πάχος υαλοπίνακα που μπορεί να δεχθεί...διπλός από 24 mm έως 28 mm Μέγιστο βάρος υαλοπινάκων...σύμφωνα με προδιαγραφές μηχανισμός Είδος στεγάνωσης... Τριών επιπέδων, με ελαστικά από EPDM Alumil M23000 Forestal V

7 Γενικές Πληροφορίες General Information Basic characteristics Thermally broken aluminum-wood system with a 111 mm sash width High thermal resistance Uf = 2,1 W/(m² K) Thermal achieved with a glass reinforced polyamide PA 6.6, with 20mm and 24mm widths Sound insulation values up to 52 db Large rebate for improved ventilation and weather sealing Multi-chambered sash to reduce condensation All profiles are assembled with crimp cleats Accepts most PVC and wood fitting manufacturers Large variety of construction possibilities Glazing thickness up to 34mm for improved sound and thermal insulation Product Line Construction Options: Turn, Tilt and Turn, Double Opening, etc... Entrance doors with commercial use hinges Many construction possibilities Certifications: The design, the production process, and the quality control of all profiles produced by Alumil are certified with ISO The process of electrostatic powder coating is certified by QUALICOAT and RAL (GSB) in all plants operated by Alumil. Technical characteristics Aluminum alloy...almgsi (EN AW 6060) Hardness...12 Webster or 70 HB minimum Minimum Powder Coating Thickness...75 m minimum Profile thickness (min-max)...1,4 1,6 mm Thermal-brake type...mechanical, with PA 6.6 fiber enforced polyamide at 20 and 24mm in sash and frame respectively Profile Geometry Control...EN DIN Compliant Depth dimensions (Frame \ Sash)...88 \ 111 mm Glazing depth...double glazing from 24mm up to 34 mm Maximum glazing weight...according to fitting manufacturer Sealing...Three perimeter seals with EPDM gaskets V Alumil M23000 Forestal 1-007

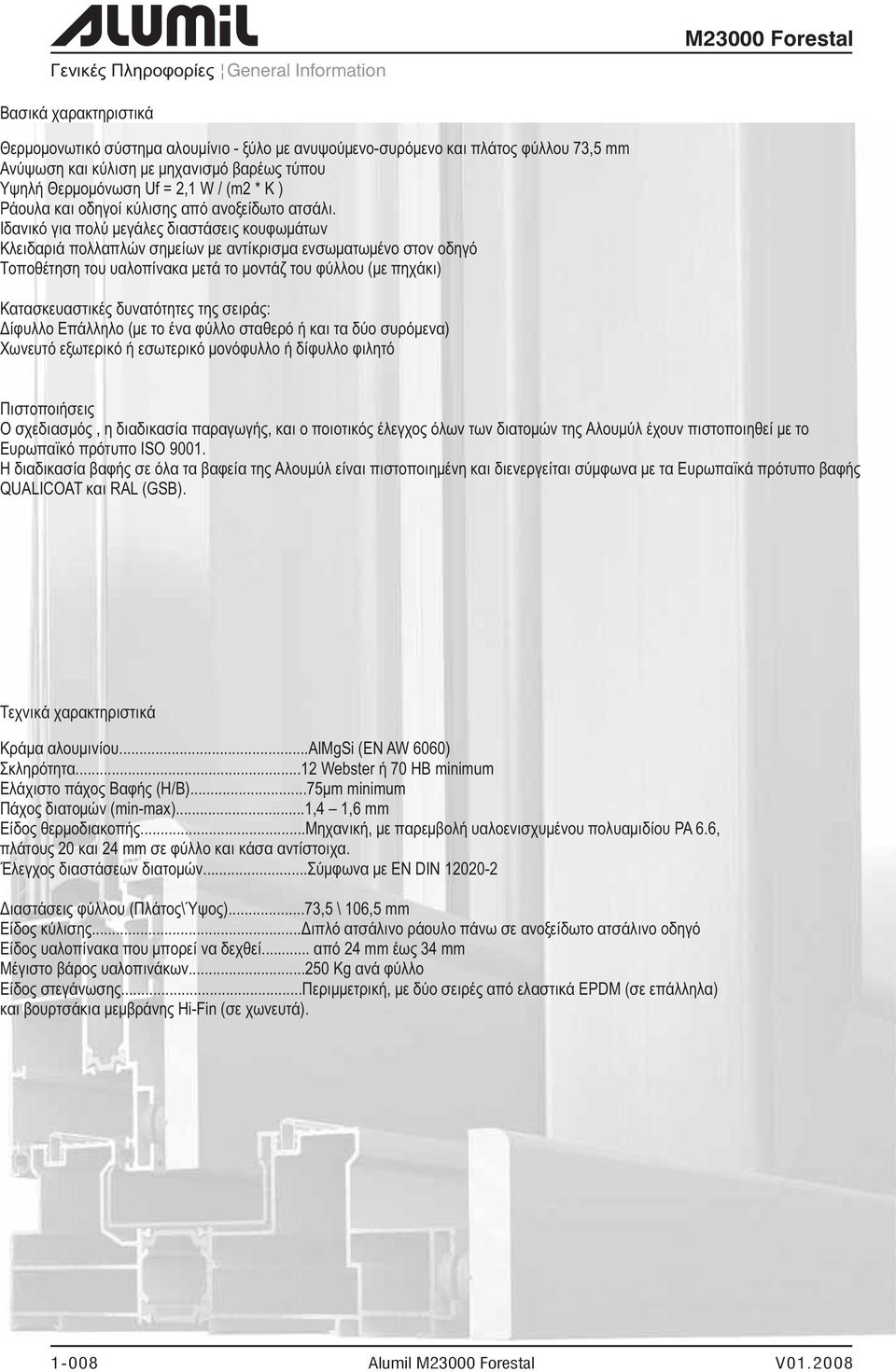

8 Γενικές Πληροφορίες General Information M23000 Forestal Βασικά χαρακτηριστικά Θερμομονωτικό σύστημα αλουμίνιο - ξύλο με ανυψούμενο-συρόμενο και πλάτος φύλλου 73,5 mm Ανύψωση και κύλιση με μηχανισμό βαρέως τύπου Υψηλή Θερμομόνωση Uf = 2,1 W/(m2*K) Ράουλα και οδηγοί κύλισης από ανοξείδωτο ατσάλι. Ιδανικό για πολύ μεγάλες διαστάσεις κουφωμάτων Κλειδαριά πολλαπλών σημείων με αντίκρισμα ενσωματωμένο στον οδηγό Tοποθέτηση του υαλοπίνακα μετά το μοντάζ του φύλλου (με πηχάκι) Κατασκευαστικές δυνατότητες της σειράς: Δίφυλλο Επάλληλο (με το ένα φύλλο σταθερό ή και τα δύο συρόμενα) Χωνευτό εξωτερικό ή εσωτερικό μονόφυλλο ή δίφυλλο φιλητό Πιστοποιήσεις Ο σχεδιασμός, η διαδικασία παραγωγής, και ο ποιοτικός έλεγχος όλων των διατομών της Αλουμύλ έχουν πιστοποιηθεί με το Ευρωπαϊκό πρότυπο ISO Η διαδικασία βαφής σε όλα τα βαφεία της Αλουμύλ είναι πιστοποιημένη και διενεργείται σύμφωνα με τα Ευρωπαϊκά πρότυπο βαφής QUALICOAT και RAL (GSB). Τεχνικά χαρακτηριστικά Κράμα αλουμινίου...almgsi (EN AW 6060) Σκληρότητα...12 Webster ή 70 HB minimum Ελάχιστο πάχος Βαφής (Η/Β)...75μm minimum Πάχος διατομών (min-max)...1,4 1,6 mm Είδος θερμοδιακοπής...μηχανική, με παρεμβολή υαλοενισχυμένου πολυαμιδίου PA 6.6, πλάτους 20 και 24 mm σε φύλλο και κάσα αντίστοιχα. Έλεγχος διαστάσεων διατομών...σύμφωνα με EN DIN Διαστάσεις φύλλου (Πλάτος\Ύψος)...73,5 \ 106,5 mm Είδος κύλισης...διπλό ατσάλινο ράουλο πάνω σε ανοξείδωτο ατσάλινο οδηγό Είδος υαλοπίνακα που μπορεί να δεχθεί... από 24 mm έως 34 mm Μέγιστο βάρος υαλοπινάκων Kg ανά φύλλο Είδος στεγάνωσης...περιμμετρική, με δύο σειρές από ελαστικά EPDM (σε επάλληλα) και βουρτσάκια μεμβράνης Hi-Fin (σε χωνευτά) Alumil M23000 Forestal V

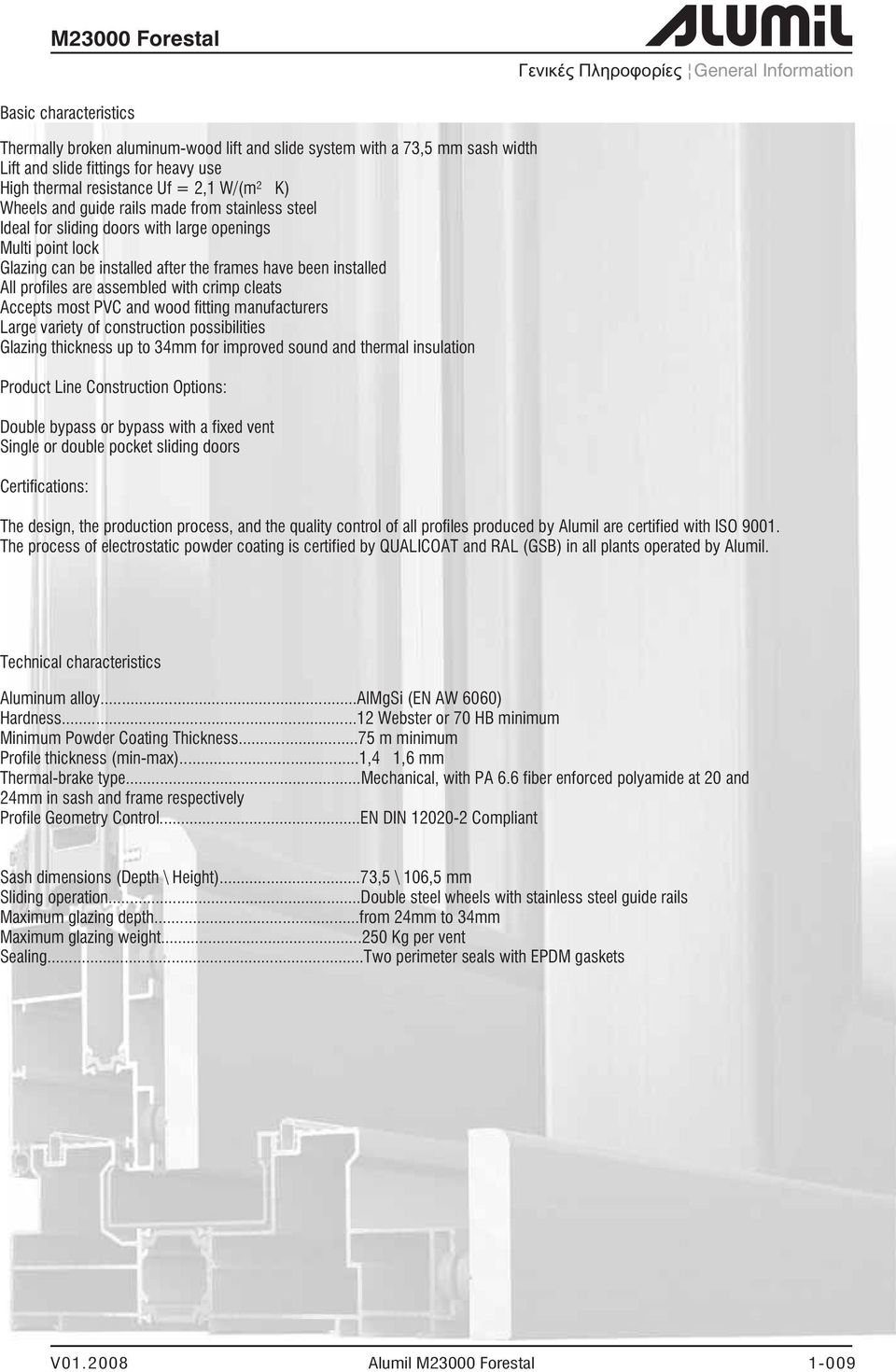

9 Γενικές Πληροφορίες General Information Basic characteristics Thermally broken aluminum-wood lift and slide system with a 73,5 mm sash width Lift and slide fittings for heavy use High thermal resistance Uf = 2,1 W/(m² K) Wheels and guide rails made from stainless steel Ideal for sliding doors with large openings Multi point lock Glazing can be installed after the frames have been installed All profiles are assembled with crimp cleats Accepts most PVC and wood fitting manufacturers Large variety of construction possibilities Glazing thickness up to 34mm for improved sound and thermal insulation Product Line Construction Options: Double bypass or bypass with a fixed vent Single or double pocket sliding doors Certifications: The design, the production process, and the quality control of all profiles produced by Alumil are certified with ISO The process of electrostatic powder coating is certified by QUALICOAT and RAL (GSB) in all plants operated by Alumil. Technical characteristics Aluminum alloy...almgsi (EN AW 6060) Hardness...12 Webster or 70 HB minimum Minimum Powder Coating Thickness...75 m minimum Profile thickness (min-max)...1,4 1,6 mm Thermal-brake type...mechanical, with PA 6.6 fiber enforced polyamide at 20 and 24mm in sash and frame respectively Profile Geometry Control...EN DIN Compliant Sash dimensions (Depth \ Height)...73,5 \ 106,5 mm Sliding operation...double steel wheels with stainless steel guide rails Maximum glazing depth...from 24mm to 34mm Maximum glazing weight Kg per vent Sealing...Two perimeter seals with EPDM gaskets V Alumil M23000 Forestal 1-009

10 Ηχομόνωση Sound insulation M23000 Forestal Τίμες σύμφωνα με EN ISO Values in accordance with EN ISO Πάχος υαλοπινάκων Glass thickness (mm) Ηχομόνωση υαλοπινάκων Sound resistance glass only (Rw) Ηχομόνωση υαλοπινάκων και πλαίσιο Sound resistance glass and frame (Rw) 6*/12/4 34 db 31 db 6*/12/6 37 db 34 db 8*/12/5 38 db 35 db 8*/12/8 10*/12/8 10*/12/ db 42 db 42 db 37 db 39 db 39 db * Κρύσταλλα ασφαλείας υψηλής ηχομόνωσης ( PVB) * Acoustic PVB laminated safety glass Alumil M23000 Foestal V

11 Ηχομόνωση Sound insulation Τίμες σύμφωνα με EN ISO Values in accordance with EN ISO Πάχος υαλοπινάκων Ηχομόνωση υαλοπινάκων Ηχομόνωση υαλοπινάκων και πλαίσιο Glass thickness Sound resistance glass only Sound resistance glass and frame (mm) (Rw) (Rw) 6*/12/4 34 db 31 db 6*/12/6 37 db 34 db 8*/12/5 38 db 35 db 8*/12/8 40 db 37 db * Κρύσταλλα ασφαλείας υψηλής ηχομόνωσης ( PVB) * Acoustic PVB laminated safety glass V Alumil M23000 Forestal 1-011

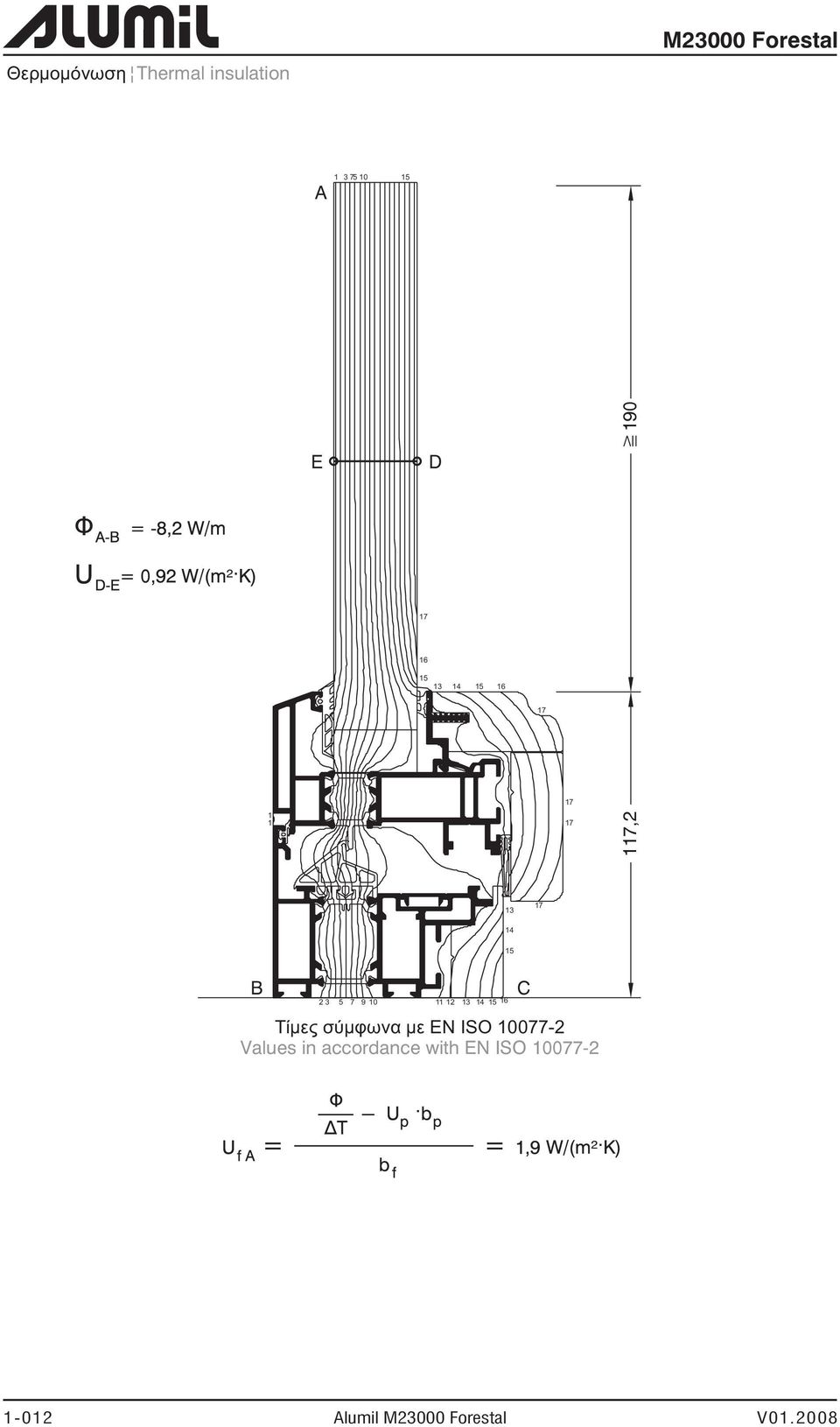

12 Θερμομόνωση Thermal insulation M23000 Forestal A E D , B Τίμες σύμφωνα με EN ISO Values in accordance with EN ISO C Alumil M23000 Forestal V

13 M23000 Forestal Θερμομόνωση Thermal insulation A E 1 D , B Τίμες σύμφωνα με EN ISO Values in accordance with EN ISO C V Alumil M23000 Forestal 1-013

14 Γενικές Πληροφορίες General Information M23000 Forestal Γενικές Πληροφορίες 1.Το αλουμίνιο ως δομικό υλικό Με την μέθοδο της διέλασης το αλουμίνιο έχει την δυνατότητα να δημιουργεί πολύπλοκες διατομές με ανοχές ακριβείας. Το αλουμίνιο μπορεί να μορφοποιηθεί σε πραγματικά απεριόριστο αριθμό μοναδικών προφίλ, καθένα από τα οποία ικανοποιεί ειδικές δομικές και αισθητικές απαιτήσεις. Αυτή η ικανότητα του υλικού να προσφέρει απέριττες και καλαίσθητες λύσεις σε ιδιαίτερα πολύπλοκα σχεδιαστικά προβλήματα το οδήγησε στην ηγετική θέση που κατέχει σήμερα. Το αλουμίνιο επιλέγεται για το εξωτερικό των κτιρίων γιατί είναι σταθερό, ανθεκτικό στη διάβρωση και ελαφρύ μέταλλο. Μια από τις πιο δελεαστικές ιδιότητες του αλουμινίου για τον μηχανικό, είναι ο καταπληκτικός 2 λόγος αντίστασης/βάρους. Στα 2,7 gr/cm, το αλουμίνιο είναι 66% πιο ελαφρύ από τον χάλυβα. Επίσης είναι ανθεκτικό σε ψαθυρή θραύση. Όταν γίνεται σύγκριση μεταξύ κατασκευών αλουμινίου και κατασκευών χάλυβα, ο μεγαλύτερος συντελεστής ελαστικότητας του αλουμινίου σημαίνει ότι ο λόγος βάρους 1:2 επιτυγχάνεται εύκολα. Ακόμη, μπορεί να κατεργαστεί με υψηλές ταχύτητες κοπής και οι συγκολλητές συνδέσεις δεν είναι απαραίτητες. Αυτά τα πλεονεκτήματα συμβάλλουν στην μείωση των χρόνων κατασκευής. Τα προφίλ που συνθέτουν τα συστήματα της Alumil είναι από κράμα ΕΝ AW 6060 σύμφωνα με το εναρμονισμένο πρότυπο (ΕΝ) Τα μηχανικά χαρακτηριστικά συμμορφώνονται με το πρότυπο ΕΝ 755-2, με συντελεστή 2 ελαστικότητας 70kN/mm. Οι ανοχές βασίζονται στο ΕΝ Επαφή με άλλα υλικά 2.1Μέταλλα Όταν δύο μέταλλα με διαφορετική ηλεκτροαρνητικότητα (electronegativity) έρχονται σε επαφή σε υγρό περιβάλλον, το πιο ηλεκτροαρνητικό από τα δύο, μέταλλο, υφίσταται μια ηλεκτρική και οξειδωτική τάση. Το αλουμίνιο είναι περισσοτερό ηλεκτροαρνητικό συγκρινόμενο με τα αλλα μέταλλα. Ο εκτεθειμένος (απροστάτευτος) χάλυβας, οξειδώνεται και επιτίθεται στο αλουμίνιο. Για να αποφευχθεί η διάβρωση του αλουμινίου, θα πρέπει να τοποθετείται μεταξύ των δύο μετάλλων ένα μονωτικό διαχωριστικό. Αντιθέτως, η επαφή με τον ανοξείδωτο χάλυβα, από όσα γνωρίζουμε μέχρι σήμερα, δεν φαίνεται να βλάπτει το αλουμίνιο. Η επαφή με τον χαλκό και τα κράματά του είναι εξαιρετικά επιζήμια για το αλουμίνιο και η προστασία με επιφανειακή μόνωση αυτών των δύο υλικών απαιτείται. Τέλος και ο μόλυβδος είναι πιο ηλεκτροθετικός από το αλουμίνιο και θα πρέπει να μονώνεται επίσης. 2.2Ξύλο Τα περισσότερα είδη ξυλείας δεν έχουν επιβλαβείς επιπτώσεις στο αλουμίνιο. Ορισμένα είδη ξυλείας όμως, όπως η δρυς και η καρυδιά, παράγουν οξέα τα οποία προσβάλλουν και φθείρουν το αλουμίνιο. Αυτά τα φαινόμενα παρατηρούνται κυρίως σε συνθήκες αυξημένης υγρασίας στο περιβάλλον ή όταν το ξύλο δεν είναι αρκετά στεγνό. Συνιστάται η μόνωση με την χρήση ασφαλτούχου χρώματος. Επίσης όταν το ξύλο υποβάλλεται σε επεξεργασίες για την προφύλαξή του από την υγρασία και τα έντομα, θα πρέπει να ελέγχεται ότι οι χημικές ουσίες που χρησιμοποιούνται για την κατεργασία δεν είναι επιβλαβείς για το αλουμίνιο. Προϊόντα που στην σύνθεσή τους περιέχεται στεατικός χαλκός, άλατα υδραργύρου και φθοριούχες ενώσεις, είναι πολύ επιβλαβή για το αλουμίνιο και θα πρέπει να αποφεύγονται. 2.3Ασβέστης/Τσιμέντο Σε συνθήκες υγρασίας, ο ασβέστης ή το τσιμέντο αντιδρούν με το αλουμίνιο (ακόμη και όταν είναι ανοδιωμένο) αποκαλύπτοντας επιφανειακές λευκές κηλίδες στην επιφάνεια του μετάλλου μετά τον καθαρισμό. Συνιστάται να προστατεύεται το αλουμίνιο κατά την τοποθέτηση με το προστατευτικό φιλμ της Alumil. General Information 1.Aluminium as a fabrication material Aluminium has the capability of being extruded into complex shapes to exact tolerances. Aluminium can be formed into literally thousands of unique profiles, each one able to meet a number of specific structural and aesthetic requirements. It is this capability to provide simple elegant solutions to extremely complex design problems that has led to aluminium's enduring appeal. Aluminium is chosen for outside use because it is a stable, corrosion-resistant and light weight metal. One of aluminium's primary appeals to a specifier is its exceptional strength to weight ratio. At 2.7g/cm2, aluminium is 66% lighter than steel. It is also far less susceptible to brittle fractures. Indeed, when aluminium and steel structures are compared, aluminium's greater modulus of elasticity means that weight ratios of 1:2 are easily attained. It can also be processed at high cutting speeds and welded connections are not necessary. These advantages help to reduce fabrication time. Alumil constructions are realized with aluminium profiles extruded in the alloy EN AW 6060 according to EN The mechanical characteristics conform to the standard EN 755-2, with a modulus of elasticity of 2 70kN/mm. The tolerances are based on EN Contact with other materials 2.1 Metals When two metals of differing electro-negativity values come into contact in humid conditions, an electrical tension and oxidizing are experienced by the more electro-negative metal. Aluminium is electro-negative compared to most metals. Unprotected steel rusts and attacks aluminium. In order to avoid corrosion on aluminium, an insulating barrier should be placed between the two metals. Contact with stainless steel on the other hand has not been found to be harmful to aluminium to date. Contact with copper and its alloys is extremely harmful to aluminium. It is absolutely necessary to insulate these two metals. Lead is also more electro-positive than aluminium and should be insulated as well. 2.2 Timber Most timbers have no harmful effects on aluminium. Some such as oak and walnut however, produce acids which attach and damage aluminium. These effects occur especially in humid conditions or when the timber is not sufficiently dry. Insulation is recommended by using a bituminous paint. When you treat timber against humidity and insects you should check that the chemical substances used in the treatment are not harmful to aluminium. Products containing copper salts, mercury salts, and fluoride compounds are very harmful to aluminium and should be avoided. 2.3 Lime/Cement In humid conditions, lime or cement reacts with aluminium (even when anodized) revealing superficial white spots on the surface of the metal after cleaning. It is advisable to protect the aluminium during installation with ALUMIL protective foil Alumil M23000 Forestal V

15 3.Επιφανειακή επεξεργασία Γενικές Πληροφορίες 3.Surface treatment General Information Είναι διαθέσιμα τα παρακάτω χρώματα: Αποχρώσεις ανοδίωσης: Φυσικό ματ χρώμα Μπρούτζινο χρώμα Ειδικές αποχρώσεις ανοδίωσης Η διαδικασία ανοδίωσης γίνεται σύμφωνα με τις προδιαγραφές της EWAA-EURAS. Χρώματα ηλεκτροστατικής βαφής: Λευκό Καφέ Χρώματα RAL Χρώματα SABLE Η διαδικασία της ηλεκτροστατικής βαφής γίνεται σύμφωνα με τις προδιαγραφές της Qualicoat. 4. Αποθήκευση Για την αποφυγή επιφανειακών φθορών πρέπει να παίρνονται οι παρακάτω προφυλάξεις: 4.1 Τα προφίλ να αποθηκεύονται σε χώρο που δεν υπάρχει υγρασία 4.2Να αποφεύγεται οποιαδήποτε επαφή με χάλυβα, προστατεύοντας τα προφίλ με χαρτί συσκευασίας ή πλαστική μεμβράνη. Σε υγρές περιοχές σκουριά και ρινίσματα χάλυβα μπορούν να προκαλέσουν φθορές στην επιφανειακή επεξεργασία. 4.3 Τα προφίλ πρέπει να αποθηκεύονται σε οριζόντια θέση με τρόπο που να αποκλείεται η πιθανότητα φθοράς ή γρατσουνίσματος κατά την μετακίνησή τους. 4.4 Τα προφίλ να αποθηκεύονται συσκευασμένα. 5.Συντήρηση του αλουμινίου Τόσο το ανοδιωμένο όσο και το ηλεκτροστατικά βαμμένο αλουμίνιο, πρέπει να καθαρίζονται σε τακτά διαστήματα. Σε αγροτικές περιοχές που δεν επηρεάζονται από επιθετικά περιβαλλοντικά φαινόμενα όπως ατμοσφαιρική ρύπανση ή αλατώδες περιβάλλον, ο καθαρισμός μπορεί να γίνεται μαζί με τον καθαρισμό των τζαμιών. Για τον καθαρισμό του αλουμινίου συνιστάται η χρήση χλιαρού νερού και ενός «μαλακού» απορρυπαντικού που να μην είναι όξινο και να μην περιέχει αμμωνία. Μετά, πρέπει να ξεβγάζεται επιμελώς με νερό και να στεγνώνεται με ένα μαλακό απορροφητικό πανί. Σε αστικές ή παραθαλάσσιες περιοχές, ο καθαρισμός του αλουμινίου πρέπει να γίνεται πιο συχνά και με πολύ μεγάλη επιμέλεια. Οι επιφάνειες αλουμινίου που δεν εκτίθενται στην βροχή πρέπει να καθαρίζονται με μεγαλύτερη συχνότητα από τις εκτεθειμένες στην βροχή. Αν το νερό και τα μαλακά απορρυπαντικά δεν επαρκούν για τον καλό καθαρισμό του αλουμινίου, υπάρχουν και ειδικά για το αλουμίνιο απορρυπαντικά. Αυτά τα απορρυπαντικά περιέχουν ελαφρώς λειαντικά ψήγματα και μπορούν να χρησιμοποιηθούν σε συνδυασμό με ένα συνθετικό πανί καθαρισμού. Σε όλες τις περιπτώσεις είναι πολύ σημαντικό να ξεπλένονται καλά οι επιφάνειες και να στεγνώνονται επιμελώς, ειδικά οι γωνίες και τα προφίλ που έρχονται σε επαφή με το έδαφος. Για την προστασία και την επιμήκυνση του κύκλου ζωής του αλουμινίου, μπορεί να υποβάλλεται σε βελτιωτική επεξεργασία με ένα πολύ λεπτό επίχρισμα αδιάβροχου φιλμ, διαθέσιμο από την ALUMIL. The following colours are available: Anodised finish: Natural colour etched Bronze colour Special anodised colours The anodising process is carried out according to the EWAA- EURAS regulations. Painted finish: White Brown RAL colours Sable colours The painting process is carried out in accordance to Qualicoat regulations. 4.Storage To avoid superficial damage the following precautions should be taken: 4.1 Store the profiles in a dry area 4.2 Avoid any contact with steel by protecting the profiles with wrapping paper or plastic foil. In humid areas rust and steel burr can damage the surface finish. 4.3 Store the profiles horizontally in such a way as to eliminate the possibility of damaging or scratching the profiles while removing them. 4.4 Store the profiles in packed form. 5.Aluminium maintenance Both anodised and painted aluminium should be cleaned on a regular basis. For rural areas that are not subjected to aggressive elements like air pollution or salty air, it is sufficient to clean the aluminium whenever you clean the glass. Lukewarm water should be with a non-aggressive, non-acetous detergent without ammonia for cleaning the aluminium. Then you should thoroughly rinse the aluminium with clear water and dry absorbing cloth. In urban areas or areas near to the sea, the aluminium should be cleaned more often and more thoroughly. Areas that are not exposed to rainfall should be cleaned more frequently than other surfaces. If water and mild detergents are not enough to clean the aluminium constructions there are detergents that have been specially developed for aluminium surfaces. These detergents contain light abrasive elements and can be used with a synthetic cleaning cloth. In all cases it is important to completely rinse surfaces with clear water and dry them thoroughly, especially the corners and the bottom profile. In order to protect and increase the life cycle of the aluminium, it may be treated with a very thin clear coat of water resistant film available from ALUMIL. V Alumil M23000 Forestal 1-015

16 Γενικές Πληροφορίες General Information M23000 Forestal 1.Επεξήγηση των συμβόλων: A = Γωνία επιπεδότητας Sp = Ειδικό = Ροπή αδρανείας x-x C = Γωνία σύνδεσης πρεσσαριστή = Πριόνι = Ροπή αδρανείας y-y N = Γωνία σύνδεσης καρφωτή = Κονδύλι =Βάρος S = Γωνία σύνδεσης κουμπωτή = Ματσόλα από καουτσούκ = Προφίλ = Γωνία σύνδεσης ρυθμιζόμενη = Οδηγός διάτρησης = Αριθμός σελίδας = Σύνδεσμος τραβέρσας = Πρεσσάκι * = Δεν υπάρχει απόθεμα = Ρυθμιζόμενος σύνδεσμος τραβέρσας = Μονωτικό υλικό I = Προφίλ ενίσχυσης και πυρήνα = Πλάκα ενίσχυσης για γωνίες = Πλάκα ενίσχυσης σύνδεσης T = Τάπα = στιγμιαία κόλλα = μονωτική ταινία = Επιφάνειαανοδωσης ί = Επιφάνεια επεξεργασίας 1. Explanation of symbols: A = Alignment corner Sp = Special = Moment of inertia x-x C = Crimp cleat = Saw = Moment of inertia y-y N = Nail cleat = Milling bit = Weight S = Spring cleat = Rubber mallot = Profile = Corner cleat, adjustable = Drill Jig = Page number = Transom cleat = Punching Tool * = Notastock item = Transom, cleat adjustable = Sealant I = Couple Cleat = Reinforcing plate for corners = Reinforcing plate for joints = End cover = Instant glue = Sealing tape = Anodising perimeter = Mechanical surfaces Alumil M23000 Forestal V

17 Ευρωπαϊκά πρότυπα και προδιαγραφές Γενικές Πληροφορίες General Information European standards and reference material EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN Thermal bridges in building construction - Heat flows and surface temperatures - Detailed calculations (ISO 10211:2007) Aluminium and aluminium alloys - Extruded precision profiles in alloys EN AW-6060 and EN AW Part 1: Technical conditions for inspection and delivery Aluminium and aluminium alloys - Extruded precision profiles in alloys EN AW-6060 and EN AW Part 2: Tolerances on dimensions and form Operating forces - Test method - Part 1: Windows Part 2: Doors Curtain walling - Air permeability - Performance requirements and classification Curtain walling - Air permeability - Test method Curtain walling - Watertightness - Performance requirements and classification Curtain walling - Watertightness - Laboratory test under static pressure Curtain walling - Resistance to wind load - Test method Windows and doors - Air permeability - Classification Windows and doors - Watertightness - Classification Windows and doors - Resistance to wind load - Classification Windows and doors - Resistance to wind load - Test method Windows and pedestrian doors - Mechanical durability - Requirements and classification Windows and pedestrian doors - Terminology Thermal performance of windows and doors - Determination of thermal transmittance by hot box method - Part 1: Complete windows and doors Thermal performance of windows and doors - Determination of thermal transmittance by hot box method - Part 2: Roof windows and other projecting windows Windows - Soft and heavy body impact - Test method, safety requirements and classification Windows - Classification of mechanical properties - Racking, torsion and operating forces Ventilation for buildings - Performance testing of components/products for residential ventilation V Alumil M23000 Forestal 1-017

18 Γενικές Πληροφορίες General Information Ευρωπαϊκά πρότυπα και προδιαγραφές M23000 Forestal European standards and reference material EN EN ENV EN EN EN EN EN EN Windows, doors and shutters - Explosion resistance - Requirements and classification Windows, doors and shutters - Explosion resistance - Test method Windows - Behaviour between different climates - Test method Fire classification of construction products and building elements Parts 1-5 Glass in building - Security glazing - Testing and classification of resistance against explosion pressure Windows and doors - Product standard, performance characteristics Doorsets and openable windows with fire resisting and/or smoke control characteristics - Requirements and classification Windows - Determination of the resistance to racking Windows - Determination of the resistance to static torsion Alumil M23000 Forestal V

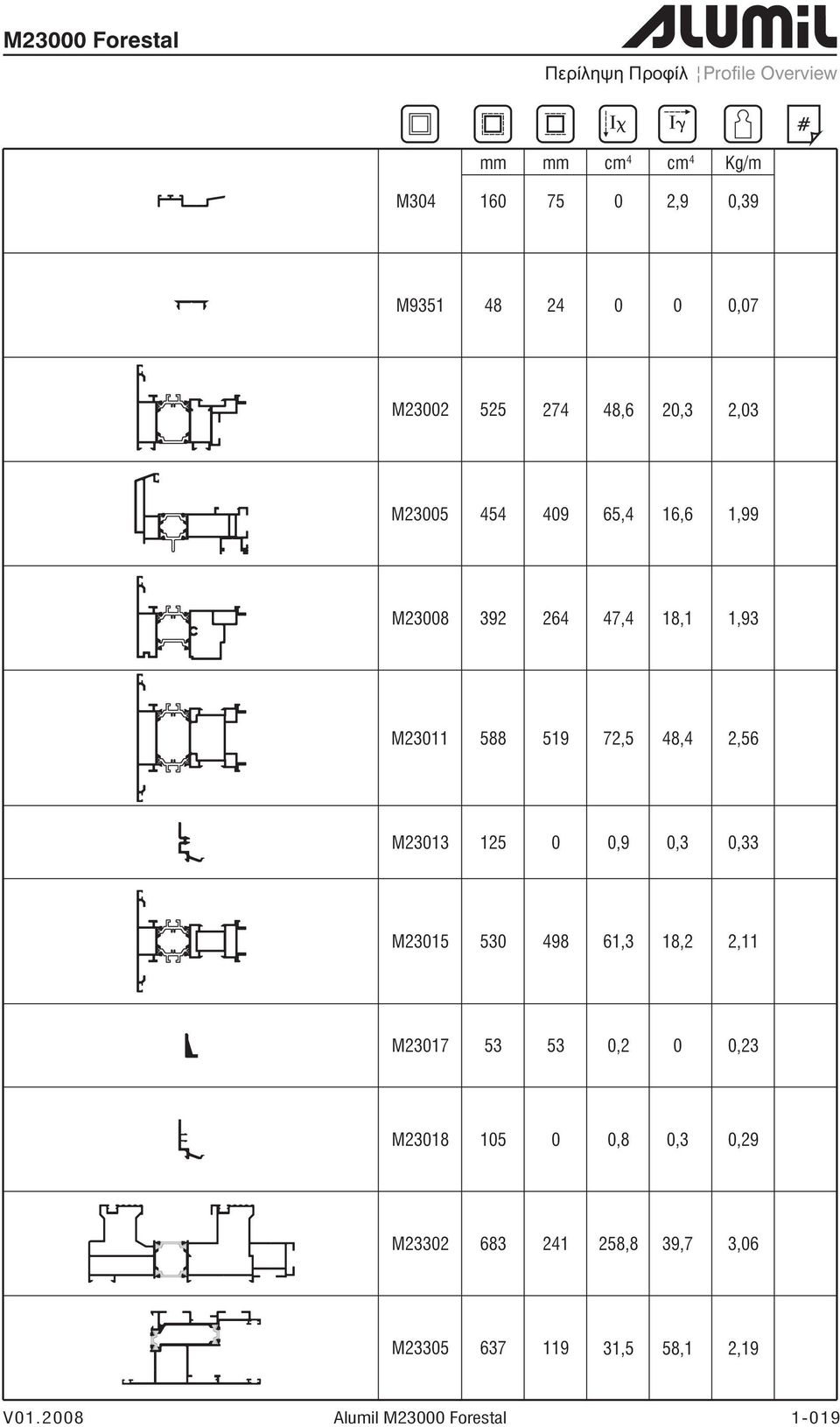

19 Περίληψη Προφίλ Profile Overview mm mm cm 4 cm 4 Kg/m M ,9 0,39 M ,07 M ,6 20,3 2,03 M ,4 16,6 1,99 M ,4 18,1 1,93 M ,5 48,4 2,56 M ,9 0,3 0,33 M ,3 18,2 2,11 M ,2 0 0,23 M ,8 0,3 0,29 M ,8 39,7 3,06 M ,5 58,1 2,19 V Alumil M23000 Forestal 1-019

20 Περίληψη Προφίλ Profile Overview M23000 Forestal mm mm cm 4 cm 4 Kg/m M ,5 19,7 1,07 M ,2 0,4 0,28 M ,7 2,6 0,77 M ,3 18,2 1,19 M ,3 1,29 M ,5 11,7 1, Alumil M23000 Forestal V

21 Προφίλ Profiles 23,00 M ,80 Wood ,30 83,60 C C ,80 23,20 M ,20 Wood ,40 111,30 C C ,40 18,00 80,40 V Alumil M23000 Forestal 1-021

22 Προφίλ Profiles M23000 Forestal 23,00 M ,40 Wood Τ End Cover ,30 83,60 63,00 M ,00 52,00 23,00 Wood ,30 83,60 98, Alumil M23000 Forestal V

23 Προφίλ Profiles M ,00 32,00 23,00 Wood M ,90 88,30 83,60 9,80 78,40 M ,40 50,20 30,50 23,00 23,00 Wood Wood ,90 M ,40 50,20 30,50 23,00 23,00 Wood Wood , V Alumil M23000 Forestal 1-023

24 Προφίλ Profiles M23000 Forestal M ,50 60,00 C C Wood M ,00 84,50 Wood ,50 73,50 C S ,50 M ,50 32,70 25,10 23,00 Wood Wood ,00 14, Alumil M23000 Forestal V

25 Προφίλ Profiles M ,00 24,80 M304 9,30 76,60 51,70 M ,00 Wood M ,90 78,30 4,60 V Alumil M23000 Forestal 1-025

26 Προφίλ Profiles 25,00 M ,80 M ,00 Wood ,75 64,75 C ,75 E Τ End Cover S A ,30 25,20 M ,20 Wood ,75 87,75 C S C A ,40 82,40 36, Alumil M23000 Forestal V

27 Τύπος Type , 5a V Alumil M23000 Forestal 1-027

28 Τομές Sections M23000 Forestal 3 40,00 32,00 M ,20 46,40 65,80 5 M23005 M9317 M M Wood Wood Wood ,80 57,20 23,00 M ,30 111, Alumil M23000 Forestal V

29 Τομές Sections 4 23,00 57,20 36,80 Wood Wood Wood M M , ,00 32, , M ,20 M ,40 65,80 5 V Alumil M23000 Forestal 1-029

30 Τομές Sections M23000 Forestal 1 40,00 32, M , M Wood Wood ,80 23,00 88, Alumil M23000 Forestal V

31 Τομές Sections 2 23,00 42,80 Wood Wood M ,30 40,00 32,00 M ,80 V Alumil M23000 Forestal 1-031

32 Τομές Sections M23000 Forestal 5 23,20 57,20 49,40 Wood Wood Wood M M9351 Wood ,30 40,00 32, , M ,80 M ,40 78, Alumil M23000 Forestal V

33 Τομές Sections 6 23,20 57, ,20 23,20 Wood Wood M23013 Wood Wood Wood M Τ End Cover , M23005 M23008 M , , ,40 165,80 V Alumil M23000 Forestal 1-033

34 Τομές Sections M23000 Forestal 7 23,20 57,20 40,40 57,20 23,20 Wood Wood Wood Wood Wood M23013 M ,30 M23005 M23008 M , , ,40 201, Alumil M23000 Forestal V

35 Τομές Sections 1 30,00 24,00 M M , Wood Wood ,80 23,00 68,75 V Alumil M23000 Forestal 1-035

36 Τομές Sections M23000 Forestal 3 30,00 24, M23013 M , Wood , M Wood , M , Wood ,80 68, Alumil M23000 Forestal V

37 Τομές Sections 4 23,00 57,20 36,80 Wood Wood Wood M ,75 30,00 24, M23502 M , ,30 V Alumil M23000 Forestal 1-037

38 Τομές Sections M23000 Forestal 6 23,00 23,00 57, ,20 Wood Wood Wood Wood M Τ End Cover M M , , ,40 M23503 M Alumil M23000 Forestal V

39 Τομές Sections 8 34,00 28,00 23,00 M ,50 M ,00 M ,50 V Alumil M23000 Forestal 1-039

40 Τομές Sections M23000 Forestal 9 177,50 60,00 M ,50 M ,00 M ,00 34, Alumil M23000 Forestal V

41 Τομές Sections ,50 28,00 34,00 M23305 M ,00 M ,50 23,00 V Alumil M23000 Forestal 1-041

42 Τομές Sections M23000 Forestal 11 M23305 M ,00 34,00 M ,50 M23308 M304 M23307 M ,00 83,30 23,00 139, Alumil M23000 Forestal V

43 Μονόφυλλο ανοιγόμενο-ανακλινόμενο Tilt-turn window Fw Sw Gw Bw M23002 M23005 Fw= Πλάτος Κάσα Frame width Sw= Πλάτος Φύλλου Sash width Gw= Πλάτος Τζαμιού Glazing width Bw= Πλάτος Πηχάκι Glazing bead width Sw=Fw-74mm Gw=Sw-111mm Bw=Sw-115mm Fh= Ύψος Κάσα Sh= Ύψος Φύλλου Gh= Ύψος Τζαμιού Bh= Ύψος Πηχάκι Frame height Sash height Glazing height Glazing bead height Sh=Fh-74mm Gh=Sh-111mm Bh=Sh-115mm Bh Gh Sh Fh V Alumil M23000 Forestal 1-043

44 Δίφυλλο ανοιγόμενο-ανακλινόμενο Tilt-turn double sash window M23000 Forestal Sw Gw Bw Fw Sw Gw Bw M23002 M23005 M23008 Fw= Πλάτος Κάσα Frame width Sw= Πλάτος Φύλλου Sash width Gw= Πλάτος Τζαμιού Glazing width Bw= Πλάτος Πηχάκι Glazing bead width Sw= ( Fw/2) -40mm Gw=Sw-111mm Bw=Sw-115mm Fh= Ύψος Κάσα Sh= Ύψος Φύλλου Gh= Ύψος Τζαμιού Bh= Ύψος Πηχάκι Mh= Ύψος Μπινί Frame height Sash height Glazing height Glazing bead height Meeting stile height Sh=Fh-74mm Gh=Sh-111mm Bh=Sh-115mm Mh=Sh-72mm Mh Bh Gh Sh Fh Alumil M23000 Forestal V

45 Μονόφυλλο ανοιγόμενο-ανακλινόμενο Tilt-turn window Fw Sw Gw Bw M23501 M23502 Fw= Πλάτος Κάσα Frame width Sw= Πλάτος Φύλλου Sash width Gw= Πλάτος Τζαμιού Glazing width Bw= Πλάτος Πηχάκι Glazing bead width Sw=Fw-74mm Gw=Sw-111mm Bw=Sw-115mm Fh= Ύψος Κάσα Sh= Ύψος Φύλλου Gh= Ύψος Τζαμιού Bh= Ύψος Πηχάκι Frame height Sash height Glazing height Glazing bead height Sh=Fh-74mm Gh=Sh-111mm Bh=Sh-115mm Bh Gh Sh Fh V Alumil M23000 Forestal 1-045

46 Δίφυλλο ανοιγόμενο-ανακλινόμενο Tilt-turn double sash window M23000 Forestal Sw Gw Bw Fw Sw Gw Bw M23501 M23502 M23503 Fw= Πλάτος Κάσα Frame width Sw= Πλάτος Φύλλου Sash width Gw= Πλάτος Τζαμιού Glazing width Bw= Πλάτος Πηχάκι Glazing bead width Sw= ( Fw/2) -40mm Gw=Sw-111mm Bw=Sw-115mm Fh= Ύψος Κάσα Sh= Ύψος Φύλλου Gh= Ύψος Τζαμιού Bh= Ύψος Πηχάκι Mh= Ύψος Μπινί Frame height Sash height Glazing height Glazing bead height Meeting stile height Sh=Fh-74mm Gh=Sh-111mm Bh=Sh-115mm Mh=Sh-75mm Mh Bh Gh Sh Fh Alumil M23000 Forestal V

47 Δίφυλλο συρόμενα-ανακλινόμενα Lift-slide door Fw Sw Bw Gw Fw= Πλάτος Κάσα Frame width Sw= Πλάτος Φύλλου Sash width Gw= Πλάτος Τζαμιού Glazing width Bw= Πλάτος Πηχάκι Glazing bead width Sw= ( Fw/2) -9mm Gw=Sw-176mm Bw=Sw-167mm Fh= Ύψος Κάσα Frame height Sh= Ύψος Φύλλου Sash height Gh= Ύψος Τζαμιού Glazing height Bh= Ύψος Πηχάκι Glazing bead height Ih= Ύψος Αγκίστρου Interlock stile height Sh=Fh-100mm Gh=Sh-176mm Bh=Sh-167mm Ιh=Sh Ih Gh Bh Sh Fh V Alumil M23000 Forestal 1-047

48 Εξαρτήματα Accessories M23000 Forestal Γωνία σύνδεσης πρεσαριστή Crimp cleat Αλουμίνιο Aluminum Γωνία σύνδεσης πρεσαριστή Crimp cleat Αλουμίνιο Aluminum Γωνία σύνδεσης πρεσαριστή Crimp cleat Αλουμίνιο Aluminum Γωνία σύνδεσης πρεσαριστή Crimp cleat Αλουμίνιο Aluminum Γωνία σύνδεσης πρεσαριστή Crimp cleat Αλουμίνιο Aluminum Γωνία σύνδεσης κουμπωτή Spring cleat Αλουμίνιο Aluminum Γωνία σύνδεσης κουμπωτή Spring cleat Αλουμίνιο Aluminum Σύνδεσμος τραβέρσας Transom cleat Αλουμίνιο Aluminum Σύνδεσμος τραβέρσας Transom cleat Αλουμίνιο Aluminum Σύνδεσμος στήριξης αλουμίνιο-ξύλο Fastener for aluminum-wood PVC Γωνία επιπεδότητας Alignment corner PVC Γωνία επιπεδότητας Alignment corner PVC Alumil M23000 Forestal V

49 Εξαρτήματα Accessories Γωνία επιπεδότητας Alignment corner Γωνία επιπεδότητας Alignment corner Γωνία επιπεδότητας Alignment corner Αλουμίνιο Aluminum 250 PVC 500 PVC Τάπα μπινί M23005 End cover M23005 PVC Τάπα μπινί M23503 End cover M23503 PVC Τάπα αγκίστρου M23306 End cover M23306 PVC Κλιπ Clip PVC Οδυγού Μ23300 Channel M23300 PVC 3m Κεντρικό στεγανωτικό PVC Central seal 1 set Λάστικο σφήνα 3-4mm Wedge gasket 3-4mm EPDM 180m Μαύρο Black Μαύρο Black Γκρί Grey Γκρί Grey Λάστικο σφήνα 5-6mm Λάστικο σφήνα 7-8mm Wedge gasket 5-6mm Wedge gasket 7-8mm EPDM 160m EPDM 120m V Alumil M23000 Forestal 1-049

50 Εξαρτήματα Accessories M23000 Forestal Μαύρο Black Γκρί Grey Λάστικο τζαμιού Glazing gasket EPDM 200m Μαύρο Black Λάστικο τζαμιού Glazing gasket EPDM 75m Μαύρο Black Κεντρικό λάστικο Central seal EPDM 90m Μαύρο Black Κεντρικό λάστικο Central seal EPDM 50m Μαύρο Black Λάστικο κάσας Frame gasket EPDM 400m Μαύρο Black Λάστικο φύλλου Sash gasket EPDM 200m Καφέ Λάστικο φτερό φύλλου EPDM Brown Sash gasket 240m Μαύρο Black Λάστικο κάσας Frame gasket EPDM 260m Alumil M23000 Forestal V
