Version 2/2015. Περιεχόμενα Table of Contents. Τεχνικές Πληροφορίες Technical Information 3-8. Επεξήγηση Συμβόλων Symbol Explanation 9-10

Transcript

1 Version 2/2015 Περιεχόμενα Table of Contents Τεχνικές Πληροφορίες Technical Information 3-8 Επεξήγηση Συμβόλων Symbol Explanation 9-10 Ευρετήριο Προφίλ Profile Index Προφίλ 1:1 Profiles 1: Βασικές Τυπολογίες Basic Typologies Τομές 1:2 Sections 1: Μηχανισμός GU INLINE GU INLINE Mechanism Μηχανισμός BEZAULT BEZAULT Mechanism Μηχανισμός POWERLOCK POWERLOCK Mechanism Κλείδωμα μονού σημείου Single point locking Κλείδωμα πολλαπλών σημείων Multiple point locking Υαλώσεις Glazings Γενικές Κατεργασίες General Milling-Tooling Operations Περιορισμοί διαστάσεων φύλλων Sash dimension constraints Εξαρτήματα - Ελαστικά Accessories - Gaskets Γενικές Πληροφορίες General Information

2 2

3 Τεχνικές Πληροφορίες Technical Information 3

4 Βασικά χαρακτηριστικά Basic characteristics Θερμομονωτικό σύστημα πέντε θαλάμων με φύλλο 35mm. Χρήση ανοξείδωτου οδηγού. Υψηλή Θερμομόνωση από Uf = 2,89 W / (m2*k ) Επίπεδη εμφάνιση. Μεγάλη λεκάνη συλλογής νερών και επένδυση αυτής με προφίλ PVC. Μεγάλη απόσταση των φύλλων στο άγκιστρο που προσδίδει καλύτερη συμπεριφορά στην θερμομόνωση. Τάπα αγκίστρου με έλασμα πολυαμιδίου που εξασφαλίσει σταθερή και ιδανική πίεση στεγάνωσης στο σημείο επαφής της με τον οδηγό κύλισης. Δυνατότητα πολλαπλής ασφάλισης φύλλου. Κεντρικό EPDM στεγανοποιητικό, κάτω και πάνω. Δυνατότητα υάλωσης 25mm, που εξασφαλίζει υψηλή ηχομόνωση και θερμομόνωση με χρήση ενεργειακών υαλοπινάκων. Δυνατότητα χρήσης φύλλου με πολυαμίδια ειδικής σχεδίασης για αποφυγή των συστολοδιαστολών λόγω ακραίων θερμοκρασιακών διαφορών εξασφαλίζοντας ομαλή και απρόσκοπτη λειτουργία. Δυνατότητα πλαισίου επαλλήλων και δίφυλλων αντικριστών χωνευτών με λεπτή-μίνιμαλ όψη. Κατασκευαστικές δυνατότητες της σειράς: Συρόμενο επάλληλο (με ή χωρίς σήτα). Συρόμενο χωνευτό (τζάμι ή τζάμι παντζούρι ή τζάμι με σήτα και παντζούρι). Συρόμενο επάλληλο πολλών φύλλων (τζάμι). Πιστοποιητικά: Ο σχεδιασμός, η διαδικασία παραγωγής, και ο ποιοτικός έλεγχος όλων των διατομών της Alumil έχουν πιστοποιηθεί με το Ευρωπαϊκό πρότυπο ISO Η διαδικασία της ηλεκτροστατικής βαφής που διεξάγεται στις εγκαταστάσεις της Alumil είναι πιστοποιημένη από QUALICOAT και RAL (GSB). Thermal break five chamber system with a 35mm sash width. Stainless steel guide rails. High thermal insulation, Uf = 2,89 W/(m²*K). Flat, minimal design surfaces. PVCu channel profile for improved thermal performance and water collection. Long sash - hook distance for improved thermal performance. End cover for hook profile with polyamide spring for improved weather performance. Multi-point locking available. Central EPDM weather seals both up and down. Glazing thickness up to 25mm for improved sound and thermal insulation. Sash with special designed Bi-metal polyamides which ensures full system functionality even under extreme temperature differences between inner and outer part of the system. Sash frames with minimal sight-line at interlocking and meeting stiles. Product Line Construction Options: Sliding parallel (with or without a fly-screen). Sliding pocket (glazing or glazing with shutter or glazing with shutter and fly-screen). Sliding parallel multi-panel (glazing). Certifications: The design, the production process, and the quality control of all profiles produced by Alumil are certified with ISO The process of electrostatic powder coating is certified by QUALICOAT and RAL (GSB) in all plants operated by Alumil. 4 Σημείωση: Τα επίσημα πιστοποιητικά δοκιμής μπορούν να σταλούν κατόπιν αιτήσεως Note: Official test certificates may be sent upon request.

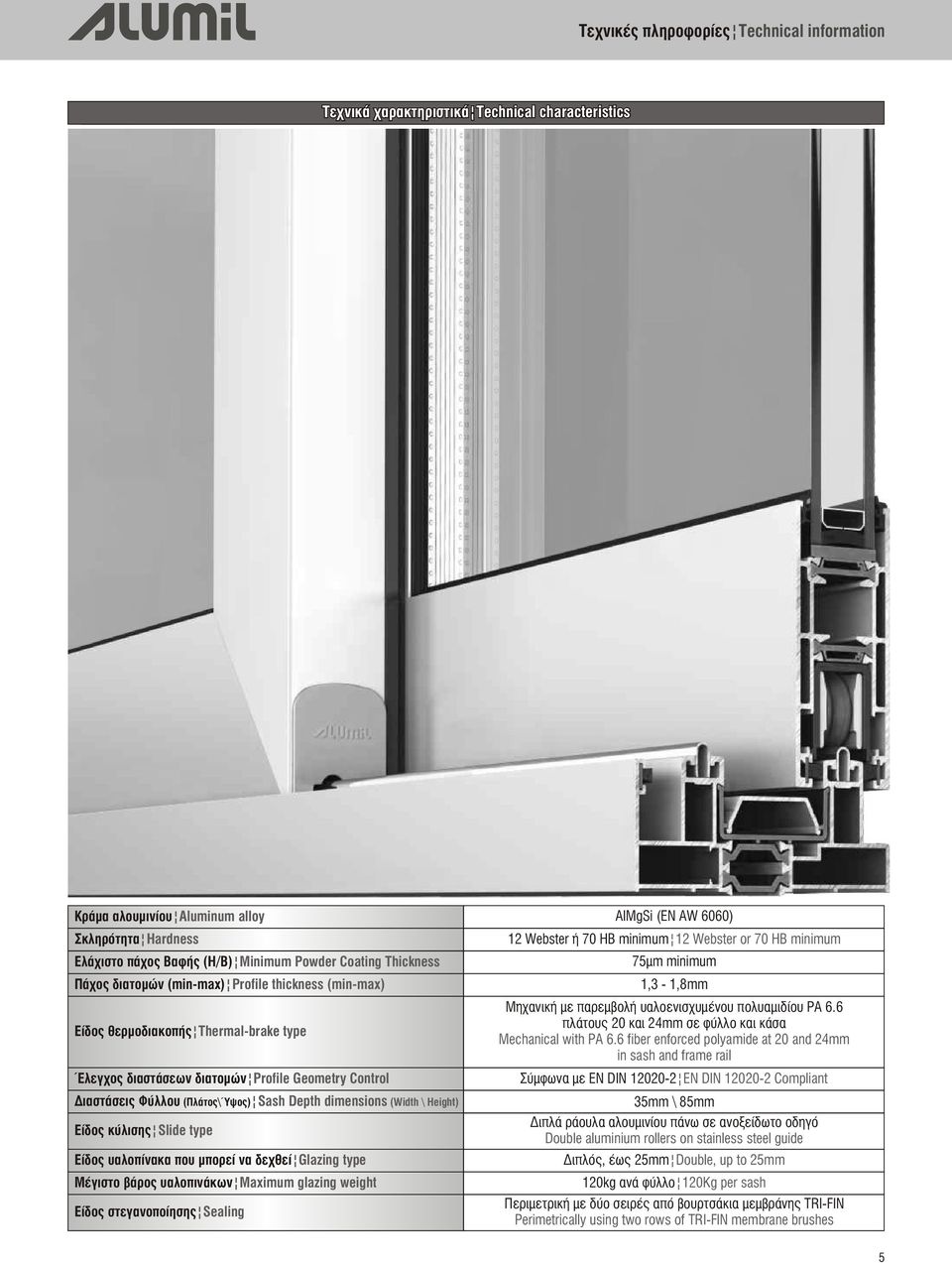

5 Τεχνικές πληροφορίες Technical information Τεχνικά χαρακτηριστικά Technical characteristics Κράμα αλουμινίου Aluminum alloy Σκληρότητα Hardness Ελάχιστο πάχος Βαφής (Η/Β) Minimum Powder Coating Thickness Πάχος διατομών (min-max) Profile thickness (min-max) Είδος θερμοδιακοπής Thermal-brake type Έλεγχος διαστάσεων διατομών Profile Geometry Control Διαστάσεις Φύλλου (Πλάτος\Ύψος) Sash Depth dimensions (Width \ Height) Είδος κύλισης Slide type Είδος υαλοπίνακα που μπορεί να δεχθεί Glazing type Μέγιστο βάρος υαλοπινάκων Maximum glazing weight Είδος στεγανοποίησης Sealing AlMgSi (EN AW 6060) 12 Webster ή 70 HB minimum 12 Webster or 70 HB minimum 75μm minimum 1,3-1,8mm Μηχανική με παρεμβολή υαλοενισχυμένου πολυαμιδίου PA 6.6 πλάτους 20 και 24mm σε φύλλο και κάσα Mechanical with PA 6.6 fiber enforced polyamide at 20 and 24mm in sash and frame rail Σύμφωνα με EN DIN EN DIN Compliant 35mm \ 85mm Διπλά ράουλα αλουμινίου πάνω σε ανοξείδωτο οδηγό Double aluminium rollers on stainless steel guide Διπλός, έως 25mm Double, up to 25mm 120kg ανά φύλλο 120Kg per sash Περιμετρική με δύο σειρές από βουρτσάκια μεμβράνης TRI-FIN Perimetrically using two rows of TRI-FIN membrane brushes 5

6 Τεχνικά Θερμομόνωση Thermal χαρακτηριστικά Technical insulation characteristics Α D C E E B D Α F U E-F=1,17 W/(m.K) C E 2 U D-E=1,17 W/(m.K) Φ =-13,2 W/m Α-Β U D-E=1,17 W/(m.K) Φ =-13,3 W/m Α-Β F Φ =-15,6 W/m Α-Β ,5 116, ,1 B C A 1 U J G-H G 1 2 =1,17 W/(m.K) B H D 195 Τιμές σύμφωνα με EN ISO Values in accordance with EN ISO Φ. -13,244 - Up bp - 1,169. 0,195 ΔΤ -20,000 2 U ff = = =3,74 W/ (m. K) b f 0,116 2 Φ. -13,320 - Up bp - 1,169. 0,195 ΔΤ -20,000 2 U ff = = =3,77 W/ (m. K) b f 0,116 3 Φ. -15,590 - Up1 bp1- U p2.bp2-1,169. 0,195-1,169.0,195 ΔΤ -20,000 2 U fi,j= = =3,66 W/ (m.k) b f 0,089 6

7 Τεχνικές πληροφορίες Technical information Τεχνικά Θερμομόνωση Thermal χαρακτηριστικά Technical insulation characteristics 4 5 A C B 2 U C-D=1,17 W/(m.K) 2 U E-F=1,17 W/(m.K) F 1 E D G 15 C 2 U E-F=1,17 W/(m.K) H Φ A-B=-14,5 W/ m E A 1 F ,6 195 U G-H Φ =-20,3 W/m A-B J 2 =1,17 W/(m.K) H 15 G B D Τιμές σύμφωνα με EN ISO Values in accordance with EN ISO Φ. -14,152 - Up1 bp1- U p2.bp2-1,169. 0,195-1,169.0,195 ΔΤ -20,000 2 U fg,h= = =5,33 W/ (m. K) b f 0,051 5 Φ. -20,328 - Up1 bp1- U p2.bp2-1,169. 0,195-1,169.0,195 ΔΤ -20,000 2 U fi,j= = =3,11 W/ (m.k) b f 0,180 7

8 Τεχνικά Θερμομόνωση Thermal χαρακτηριστικά Technical insulation characteristics 6 7 G D B C 1 194,7 2 U C-D=1,17 W/(m.K) E Α 2 U D-E=1,17 W/(m.K) C D 195 Φ =-11,1 W/m Α-Β ,4 Φ =-15,0 W/m A-B H 1 2 U E-F=1,17 W/(m.K) E F A 194,7 B Τιμές σύμφωνα με EN ISO Values in accordance with EN ISO Φ. -15,024 - Up1 bp1- U p2.bp2-1,169. 0,195-1,169.0,195 ΔΤ -20,000 2 U fg,h= = =2,89 W/ (m. K) b f 0,102 7 Φ. -11,090 - Up bp - 1,169. 0,195 ΔΤ -20,000 2 U ff = = =3,11 W/ (m. K) b f 0,105 8

9 Επεξήγηση Συμβόλων Symbol Explanation 9

10 = Γωνία επιπεδότητας = Γωνία σύνδεσης = Γωνία σύνδεσης πρεσαριστή = Γωνία σύνδεσης με διπλό χτύπημα = Γωνία σύνδεσης καρφωτή = Γωνία σύνδεσης χυτή = Γωνία σύνδεσης μηχανική = Γωνία σύνδεσης βιδωτή = Γωνία σύνδεσης με υποδοχή για βίδα = Γωνία σύνδεσης ανοξείδωτη μηχανική = Γωνία σύνδεσης πλαστική = Γωνία για πηχάκι = Γωνία σύνδεσης ρυθμιζόμενη = Σύνδεσμος ταυ χυτός = Σύνδεσμος ταυ αλουμινίου = Σύνδεσμος = Γέφυρα τακαρίσματος = Ρυθμιζόμενος σύνδεσμος τραβέρσας = Πλάκα ενίσχυσης για γωνίες = Πλάκα ενίσχυσης σύνδεσης ταυ = Ειδικό = Προφίλ ενίσχυσης = Τάπα = Kooltherm = Πριόνι = Κονδύλι = Ματσόλα από καουτσούκ = Οδηγός διάτρησης = Πρεσάκι = Μονωτικό υλικό = Στιγμιαία κόλλα = Μονωτική ταινία = Μέγιστο πλάτος = Μέγιστο ύψος = Εξωτερική περίμετρος = Κύρια περίμετρος = Ροπή αδρανείας x-x = Ροπή αδρανείας y-y = Βάρος = Προφίλ = Αριθμός σελίδας = Δεν υπάρχει απόθεμα = Alignment corner = Corner cleat = Crimp corner cleat = Double crimp corner cleat = Nail corner cleat = Cast mechanical corner cleat = Mechanical corner cleat = Screw corner cleat = Pre-tapped corner cleat = Inox mechanical corner cleat = Plastic corner cleat = Glazing holder corner = Corner cleat, adjustable = Cast transom-mullion cleat = Aluminium transom-mullion cleat = Transom-mullion cleat = Glazing bridge = Adjustable transom-mullion cleat = Reinforcement plate for corners = Reinforcement plate for joints = Special = Reinforcement profile = End cover = Kooltherm = Saw = Milling bit = Rubber mallot = Drill jig = Punch press = Sealant = Instant glue = Sealing tape = Width = Height = External perimeter = Primary perimeter = Moment of inertia x-x = Moment of inertia y-y = Weight = Profile = Page number = Not a stock item 10

11 Ευρετήριο Προφίλ Profile Index 11

12 mm mm mm mm 4 cm 4 cm gr/m M850 15, ,05 0, M ,70 0, M857 27, ,86 0, M858 9, ,30 0, M , ,92 2, M , ,05 3, M864 22, ,72 0, M865 22, ,28 0, M , ,48 0, M867 16,3 35, ,99 0, M , ,11 11, M869 19,3 16, ,06 0,

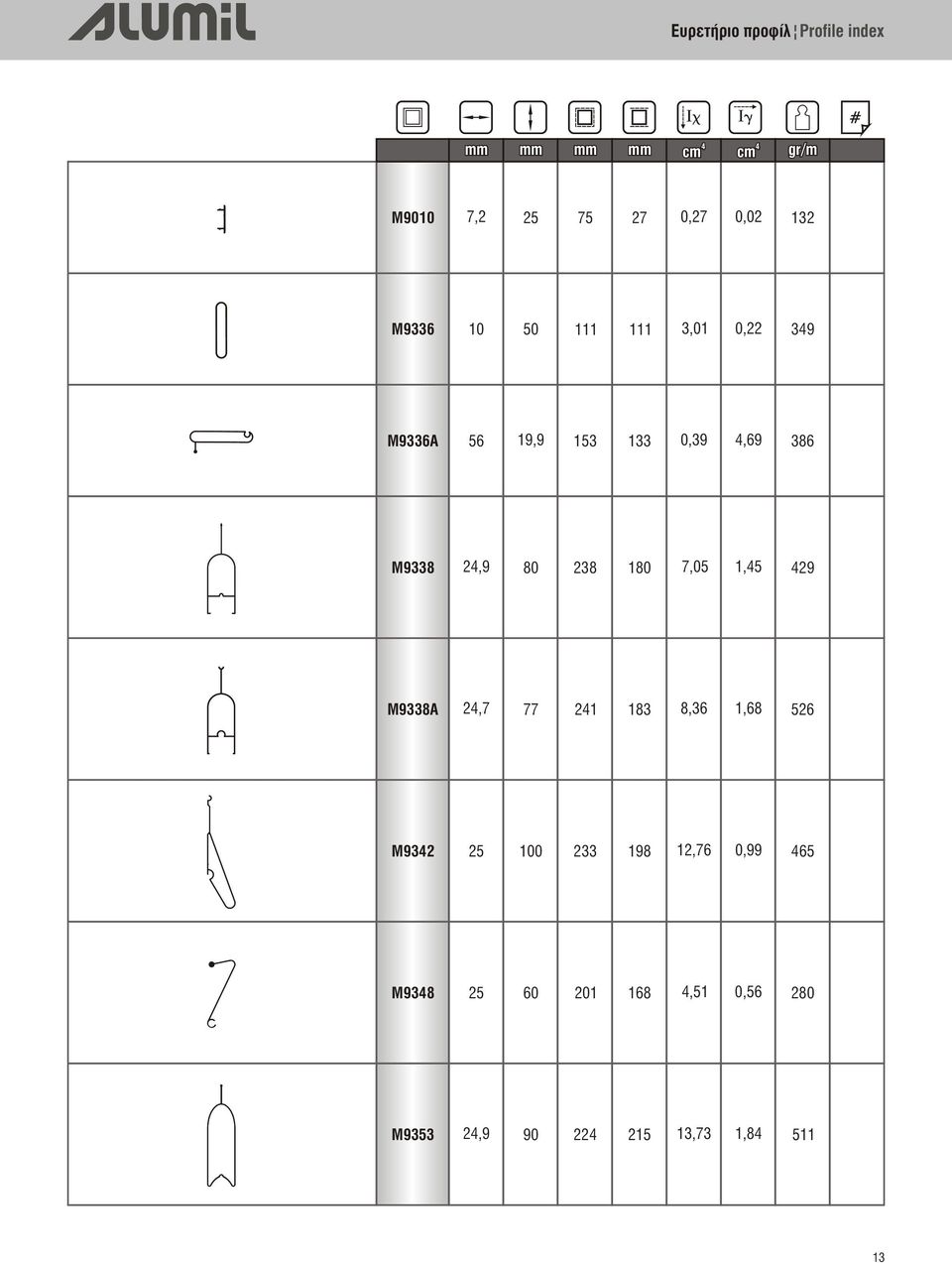

13 Ευρετήριο προφίλ Profile index mm mm mm mm 4 cm 4 cm gr/m M9010 7, ,27 0, M ,01 0, M9336A 56 19, ,39 4, M , ,05 1, M9338A 24, ,36 1, M ,76 0, M ,51 0, M , ,73 1,

14 mm mm mm mm 4 cm 4 cm gr/m M , ,26 1, M , ,10 0, M , ,71 1, M , ,74 1, M ,9 77, ,66 1, M ,9 82, ,26 1, M ,9 83, ,96 1, M ,8 84, ,83 1,

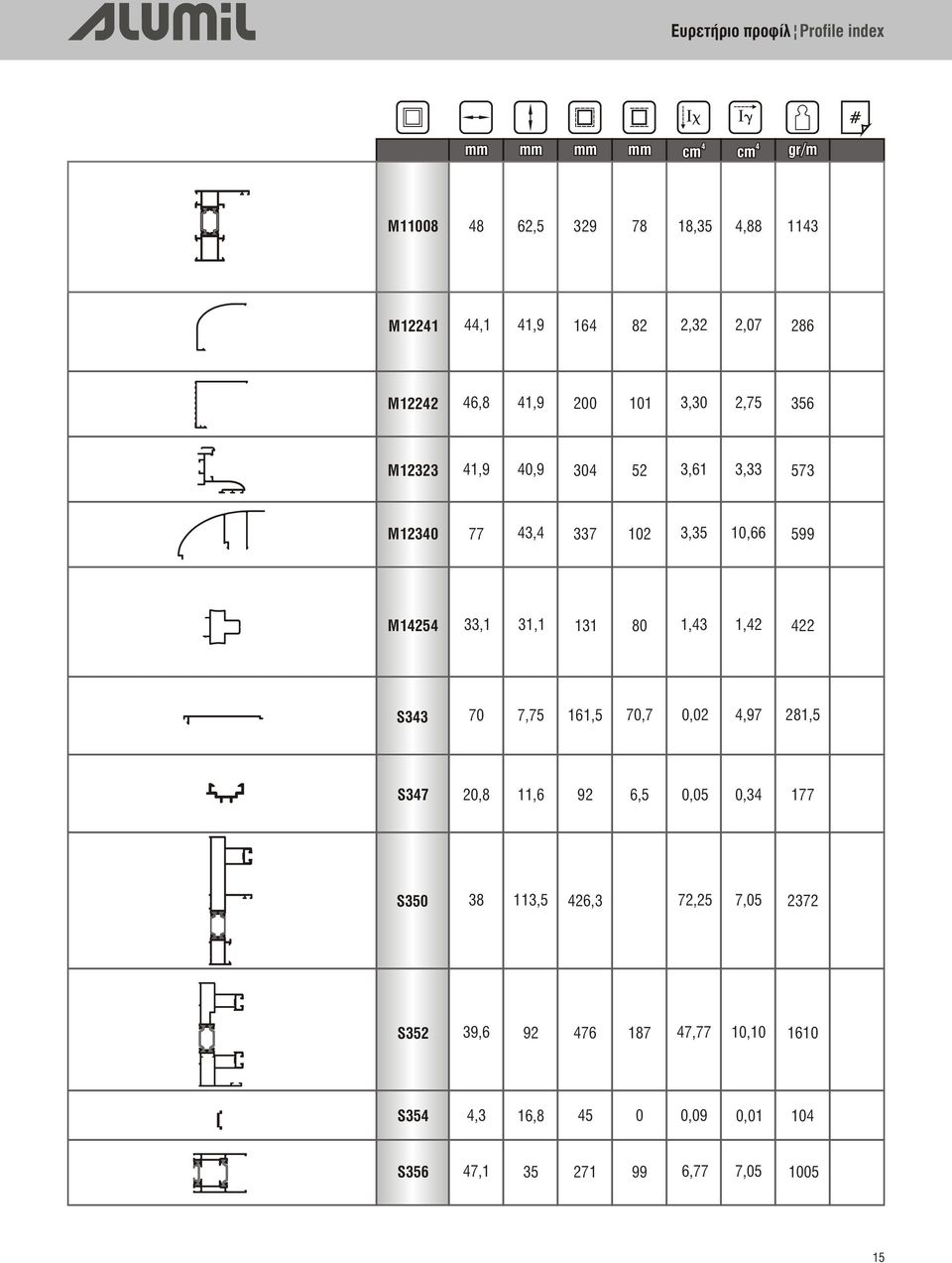

15 Ευρετήριο προφίλ Profile index mm mm mm mm 4 cm 4 cm gr/m M , ,35 4, M ,1 41, ,32 2, M ,8 41, ,30 2, M ,9 40, ,61 3, M , ,35 10, M ,1 31, ,43 1, S ,75 161,5 70,7 0,02 4,97 281,5 S347 20,8 11,6 92 6,5 0,05 0, S ,5 426,3 72,25 7, S352 39, ,77 10, S354 4,3 16, ,09 0, S356 47, ,77 7,

16 mm mm mm mm 4 cm 4 cm gr/m S357 15,6 10, ,07 0, S358 48,6 38, ,27 6, S360 31,8 39, ,40 1, S361 31,6 34, ,01 1, S362 9,9 42, ,28 0, S363 7,5 42, ,26 0, S364 83,1 30, ,04 19, S366 47, ,33 9,

17 Ευρετήριο προφίλ Profile index mm mm mm mm 4 cm 4 cm gr/m S368 39,6 41, ,89 5, S370 45,5 30, ,38 4, S371 49,3 25, ,69 7, S372 14,6 29, ,82 0, S374 39, ,37 14, S376 17,7 30, ,62 0, S389 * 38 81,5 481, ,41 34, S ,00 3, S380 9,7 35, ,05 0, S ,14 30, * Αντικαθιστά το S378 μετά την εξάντληση των αποθεμάτων - Replaces S378 profile after the depletion of stock 17

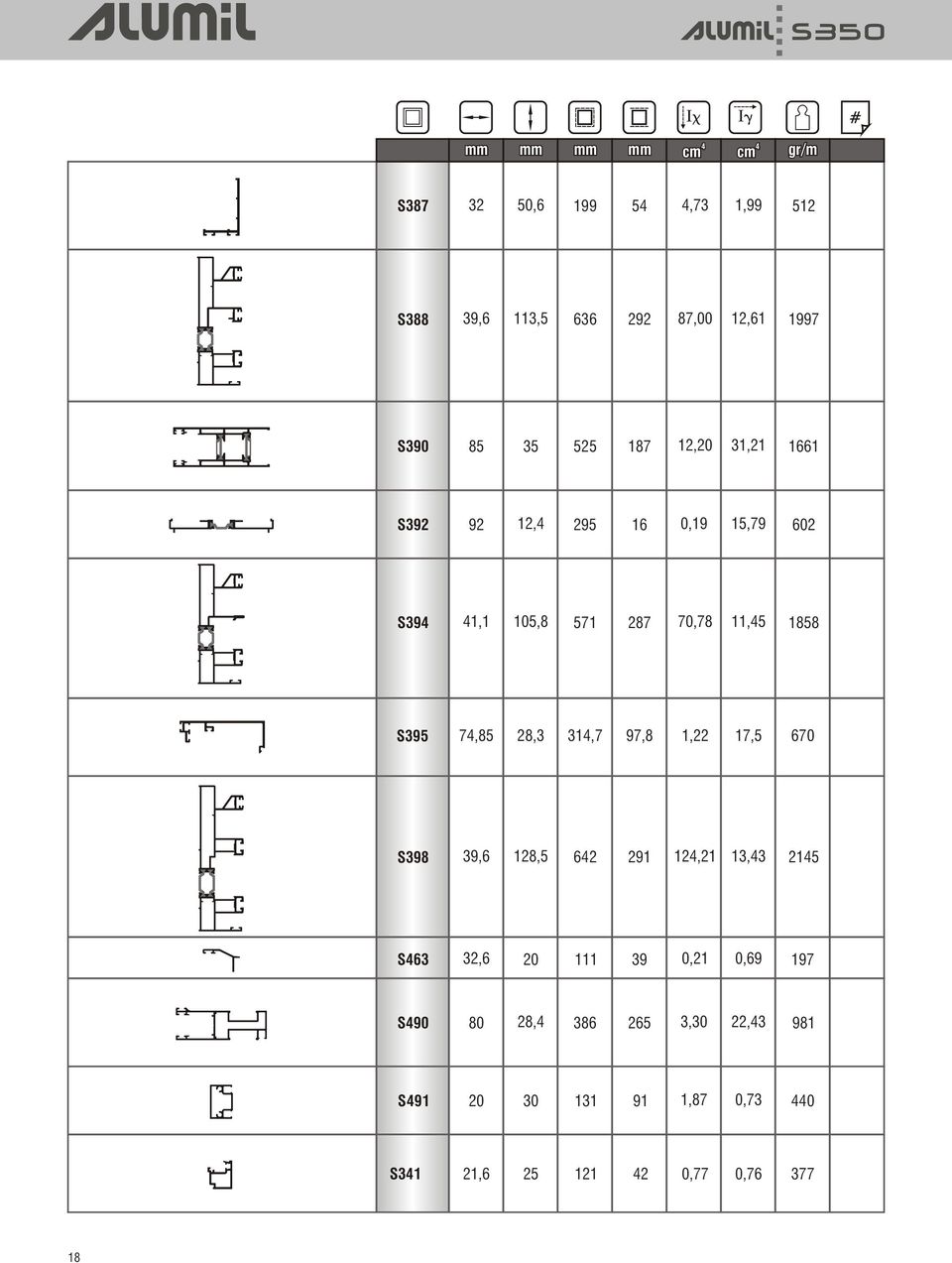

18 mm mm mm mm 4 cm 4 cm gr/m S , ,73 1, S388 39,6 113, ,00 12, S ,20 31, S , ,19 15, S394 41,1 105, ,78 11, S395 74,85 28,3 314,7 97,8 1,22 17,5 670 S398 39,6 128, ,21 13, S463 32, ,21 0, S , ,30 22, S ,87 0, S341 21, ,77 0,

19 Προφίλ 1:1 Profiles 1:1 19

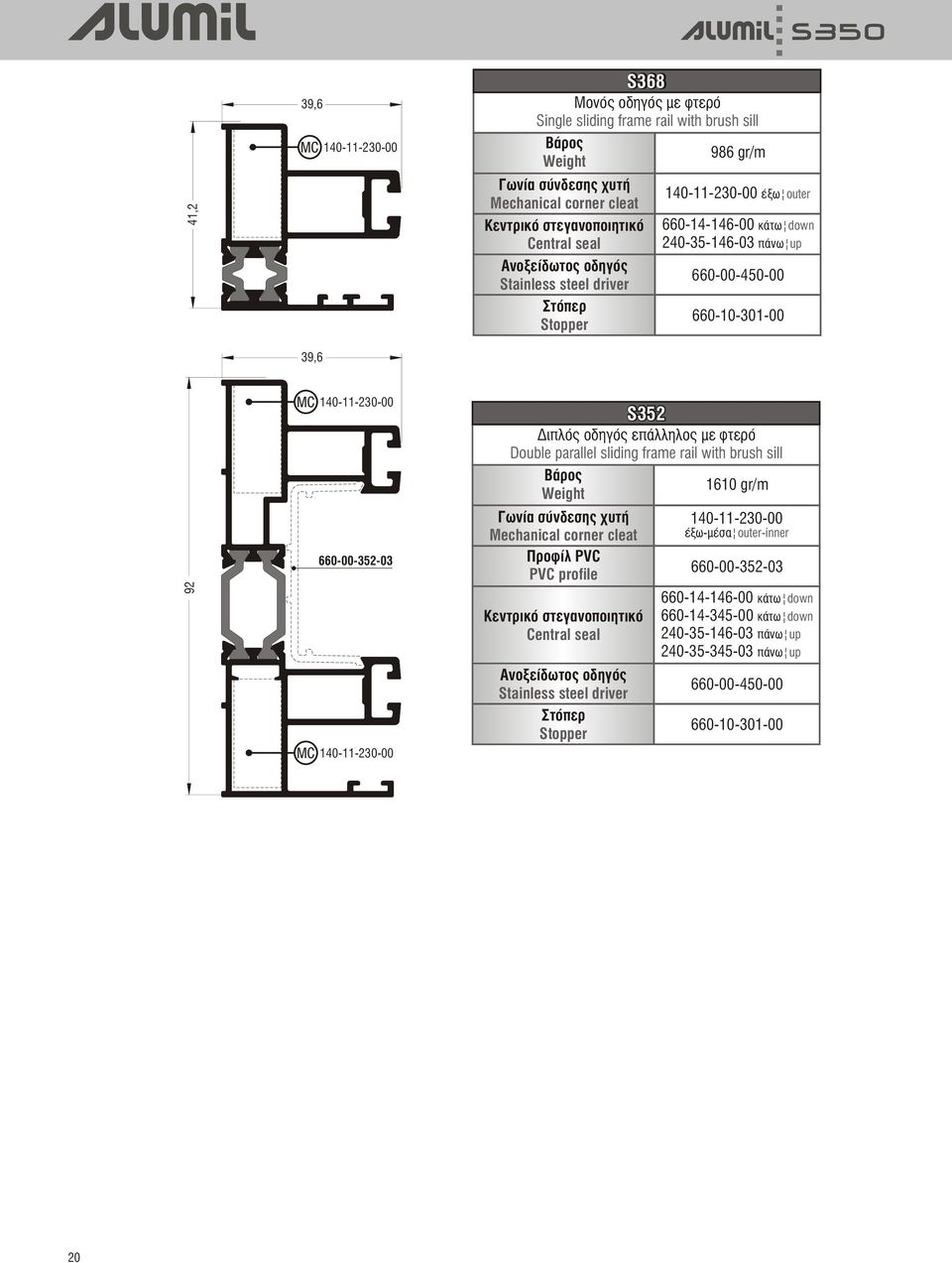

20 41,2 39,6 39, S368 Μονός οδηγός με φτερό Single sliding frame rail with brush sill ÂÜñïò 986 gr/m Weight Ãùíßá óýíäåóçò χυτή Mechanical corner cleat Κεντρικό στεγανοποιητικό Central seal Ανοξείδωτος οδηγός Stainless steel driver Στόπερ Stopper έξω outer κάτω down πάνω up S352 Διπλός οδηγός επάλληλος με φτερό Double parallel sliding frame rail with brush sill ÂÜñïò 1610 gr/m Weight Ãùíßá óýíäåóçò χυτή Mechanical corner cleat Προφίλ PVC PVC profile Κεντρικό στεγανοποιητικό Central seal Ανοξείδωτος οδηγός Stainless steel driver Στόπερ Stopper έξω-μέσα outer-inner κάτω down κάτω down πάνω up πάνω up

21 81, S389 Διπλός οδηγός με τζάμι / σήτα με φτερό Double sliding frame rail for glazing / fly-screen with brush sill ÂÜñïò 1472gr/m Weight Ãùíßá óýíäåóçò μηχανική Mechanical corner cleat Ãùíßá óýíäåóçò χυτή Mechanical corner cleat Προφίλ PVC PVC profile Κεντρικό στεγανοποιητικό Central seal Ανοξείδωτος οδηγός Stainless steel driver Στόπερ Stopper έξω outer μέσα inner κάτω down κάτω down πάνω up πάνω up CN S350 Διπλός οδηγός επάλληλος με φτερό Double parallel sliding frame rail with brush sill ÂÜñïò 2372 gr/m Weight 113,5 Ãùíßá óýíäåóçò χυτή Mechanical corner cleat Κεντρικό στεγανοποιητικό Central seal Ανοξείδωτος οδηγός Stainless steel driver Στόπερ Stopper CN

22 Προφίλ 1:1 Profiles1:1 39, , x10x1, , S374 Τριπλός οδηγός επάλληλος με φτερό Triple parallel sliding frame rail with brush sill ÂÜñïò 2292 gr/m Weight Ãùíßá óýíäåóçò χυτή Mechanical corner cleat Προφίλ PVC PVC profile Κεντρικό στεγανοποιητικό Central seal Ανοξείδωτος οδηγός Stainless steel driver Στόπερ Stopper Προφίλ ενίσχυσης Reinforcement Profile έξω-μέσα outer-inner κάτω down κάτω down πάνω up πάνω up x10x1,3 S398 Τριπλός οδηγός με τζάμι / σήτα με φτερό Triple sliding frame rail for glazing / fly-screen with brush sill ÂÜñïò 2145 gr/m Weight Ãùíßá óýíäåóçò χυτή Mechanical corner cleat Προφίλ PVC PVC profile Κεντρικό στεγανοποιητικό Central seal Ανοξείδωτος οδηγός Stainless steel driver Στόπερ Stopper έξω-μέσα outer-inner κάτω down κάτω down κάτω down πάνω up πάνω up πάνω up

23 39, ,1 39, ,5 105, S388 Τριπλός οδηγός με τζάμι / σήτα / παντζούρι με φτερό Triple sliding frame rail for glazing / fly-screen / shutter with brush sill ÂÜñïò 1997 gr/m Weight Ãùíßá óýíäåóçò χυτή Mechanical corner cleat έξω-μέσα outer-inner Προφίλ PVC PVC profile κάτω down κάτω down Κεντρικό στεγανοποιητικό κάτω down Central seal πάνω up πάνω up πάνω up Ανοξείδωτος οδηγός Stainless steel driver Στόπερ Stopper Για φύλλο σήτας S490 For S490 fly-screen sash S394 Τριπλός οδηγός με τζάμι / σήτα / παντζούρι με φτερό Triple sliding frame rail for glazing / fly-screen / shutter with brush sill ÂÜñïò Weight Ãùíßá óýíäåóçò χυτή Mechanical corner cleat Προφίλ PVC PVC profile Κεντρικό στεγανοποιητικό Central seal 1858 gr/m έξω-μέσα outer-inner κάτω down κάτω down κάτω down πάνω up πάνω up πάνω up Ανοξείδωτος οδηγός Stainless steel driver Στόπερ Stopper Για φύλλο σήτας S868 For S868 fly-screen sash 23

24 Προφίλ 1:1 Profiles1: ,1 S384 Φύλλο συρομένου με ενσωματωμένο πηχάκι Sliding sash profile with glazing bead ÂÜñïò 1625 gr/m Weight Ãùíßá åðéðåäüôçôáò Alignment corner Γωνία σύνδεσης μηχανική ανοξείδωτη Stainless steel mechanical cleat Αμορτισέρ Shock absorber Αποστάτης κλειδαριάς Lock spacer έξω-μέσα outer-inner GU & BEZAULT POWERLOCK χωρίς αποστάτη κλειδαριάς without lock spacer GU & BEZAULT POWERLOCK S356 Στενό φύλλο συρομένου με ενσωματωμένο πηχάκι Sliding narrow sash profile with glazing bead ÂÜñïò 1005 gr/m Weight Γωνία σύνδεσης μηχανική ανοξείδωτη Stainless steel mechanical cleat Τάπα End cover , S390 Φύλλο συρομένου με ενσωματωμένο πηχάκι Sliding sash profile with glazing bead ÂÜñïò 1661 gr/m Weight Ãùíßá åðéðåäüôçôáò Alignment corner έξω-μέσα outer-inner Γωνία σύνδεσης μηχανική ανοξείδωτη Stainless steel mechanical cleat GU & BEZAULT Αμορτισέρ POWERLOCK Shock absorber χωρίς αποστάτη Αποστάτης κλειδαριάς Lock spacer κλειδαριάς without lock spacer GU & BEZAULT POWERLOCK S366 Στενό φύλλο συρομένου με ενσωματωμένη χειρολαβή και πηχάκι Sliding narrow sash profile with handle & glazing bead ÂÜñïò 1413 gr/m Weight Γωνία σύνδεσης μηχανική ανοξείδωτη Stainless steel mechanical cleat Τάπα End cover 24

25 83,1 45, , ,2 S364 Φύλλο παντζουριού συρομένου Sliding shutter sash profile ÂÜñïò 976 gr/m Weight S370 Στενό φύλλο παντζουριού συρομένου Sliding narrow shutter sash profile ÂÜñïò 631 gr/m Weight Ãùíßá óýíäåóçò μηχανική Mechanical corner cleat Ãùíßá óýíäåóçò μηχανική Mechanical corner cleat , ,4 25,8 S490 Φύλλο σήτας συρομένου Sliding fly-screen sash profile ÂÜñïò 981 gr/m Weight Ãùíßá åðéðåäüôçôáò Alignment corner έξω- μέσα outer-inner Ãùíßá óýíäåóçò χυτή Mechanical corner cleat S371 Στενό φύλλο σήτας συρομένου Sliding narrow fly-screen sash profile ÂÜñïò 690 gr/m Weight Ãùíßá óýíäåóçò χυτή Mechanical corner cleat , M868 Φύλλο σήτας συρομένου Sliding fly-screen sash profile ÂÜñïò 711 gr/m Weight Γωνία σύνδεσης μηχανική ανοξείδωτη Stainless steel mechanical cleat 25

26 Προφίλ 1:1 Profiles1:1 S356 S384 31, ,6 S360 Μπινί φύλλου συρομένου Sliding adjoining profile for sash ÂÜñïò 800 gr/m Weight Τάπα End cover S358 Μπινί στενού φύλλου συρομένου Sliding adjoining profile for narrow sash ÂÜñïò 786 gr/m Weight Τάπα End cover S364 31, , ,1 S490 33,1 S361 Μπινί φύλλου παντζουριού συρομένου Sliding adjoining profile for shutter sash ÂÜñïò 568 gr/m Weight Τάπα End cover M14254 Μπινί φύλλου σήτας συρομένου Sliding adjoining profile for fly-screen sash ÂÜñïò 422 gr/m Weight Τάπα End cover ,6 19,3 S371 29,8 38,2 47,3 48,6 M868 16,2 M869 Μπινί φύλλου σήτας συρομένου Sliding adjoining profile for fly-screen sash ÂÜñïò 180 gr/m Weight S372 Μπινί στενού φύλλου σήτας συρομένου Sliding adjoining profile for narrow fly-screen sash ÂÜñïò 164 gr/m Weight 26

27 20 30 S491 Ταυ φύλλου σήτας συρομένου Sliding transom-mullion profile for fly-screen sash ÂÜñïò 440 gr/m Weight 7,5 S S343 Άγκιστρο στενού φύλλου συρομένου Sliding hook profile for narrow sash ÂÜñïò 281,5 gr/m Weight Προφίλ PVC PVC profile Τάπα End cover ,9 S ,4 S362 Άγκιστρο συρομένου Sliding hook profile ÂÜñïò 198 gr/m Weight Προφίλ PVC PVC profile Τάπα End cover ,5 S ,7 S363 Άγκιστρο στενού φύλλου συρομένου Sliding hook profile for narrow sash ÂÜñïò 184 gr/m Weight Προφίλ PVC PVC profile Τάπα End cover S371 30,3 S376 Άγκιστρο στενού φύλλου σήτας συρομένου Sliding hook profile for narrow fly-screen sash ÂÜñïò 183 gr/m Weight 17,7 27

28 Προφίλ 1:1 Profiles1:1 Μ856 27,45 38 M857 Μονός οδηγός συρόμενης σήτας Single frame rail for sliding fly-screen ÂÜñïò 274 gr/m Weight M865 Μονός οδηγός συρόμενης σήτας Single frame rail for sliding fly-screen ÂÜñïò 168 gr/m Weight 35, ,3 M867 Μονός οδηγός συρόμενης σήτας Single frame rail for sliding fly-screen ÂÜñïò 289 gr/m Weight M866 Διπλός οδηγός συρόμενης σήτας Double frame rail for sliding fly-screen ÂÜñïò 258 gr/m Weight , ,8 18,3 22,5 22,4 22, M856 Φύλλο συρόμενης σήτας Sash profile for sliding fly-screen ÂÜñïò 516 gr/m Weight M858 Ταυ συρόμενης σήτας Transom-mullion profile for sliding fly-screen ÂÜñïò 361 gr/m Weight 28

29 46 9,4 10,8 30,9 M863 Μονός οδηγός συρόμενης / ανοιγόμενης σήτας Single frame rail for sliding / hinged fly-screen ÂÜñïò 484 gr/m Weight Μ ,9 26,4 M862 Πρόσθετο συρόμενης / ανοιγόμενης σήτας Additional profile for sliding / hinged fly-screen ÂÜñïò 363 gr/m Weight Μ ,7 15,2 29 M850 Φύλλο συρόμενης / ανοιγόμενης σήτας Sash profile for sliding / hinged fly-screen ÂÜñïò 304 gr/m Weight Ãùíßá óýíäåóçò με διπλό χτύπημα Double crimp corner cleat Ãùíßá óýíäåóçò πλαστική Plastic corner cleat Μ850 22,6 9,7 29 M864 Πρόσθετο συρόμενης / ανοιγόμενης σήτας Additional profile for sliding / hinged fly-screen ÂÜñïò 227 gr/m Weight Ãùíßá åðéðåäüôçôáò Alignment corner ,8 11,6 S347 Πρόσθετο συρομένου Sliding additional profile ÂÜñïò 177 gr/m Weight 29

30 Προφίλ 1:1 Profiles1:1 44,1 46,8 41,9 41,9 M12241 Πρόσθετο συρομένου Sliding additional profile ÂÜñïò 286 gr/m Weight M12242 Πρόσθετο συρομένου Sliding additional profile ÂÜñïò 356 gr/m Weight 77 41,9 43,4 40,9 M12340 Πρόσθετο συρομένου Sliding additional profile ÂÜñïò 599 gr/m Weight M12323 Αρμοκάλυπτρο συρομένου Sliding architrave profile ÂÜñïò 573 gr/m Weight 32 50,6 25 7,2 S387 Αρμοκάλυπτρο συρομένου Sliding architrave profile ÂÜñïò 512 gr/m Weight M9010 Πρόσθετο συρομένου Sliding additional profile ÂÜñïò 132 gr/m Weight 30

31 ,7 S S379 35,65 S379 Αρμοκάλυπτρο συρομένου Sliding architrave profile ÂÜñïò 651 gr/m Weight S380 Πρόσθετο συρομένου Sliding additional profile ÂÜñïò 181 gr/m Weight S356 15,6 10,8 S357 Πρόσθετο συρομένου Sliding additional profile ÂÜñïò 179 gr/m Weight 32,6 4,3 16,8 S370 S354 Ντίζα μηχανισμού Tie rod mechanism profile ÂÜñïò 104 gr/m Weight S463 Νεροσταλάκτης Waterproofing profile ÂÜñïò 197 gr/m Weight 92 12,4 S392 Πρόσθετο συρομένου Sliding additional profile ÂÜñïò 602 gr/m Weight 31

32 , , M11008 Κάσα ίσια Flat frame Εξωτερική περίμετρος External perimeter 329 mm Κύρια περίμετρος Primary perimeter ÑïðÞ áäñáíåßáò x-x Moment of inertia x-x ÑïðÞ áäñáíåßáò y-y Moment of inertia y-y ÂÜñïò Weight Γέφυρα τακαρίσματος Setting block Ãùíßá óýíäåóçò ðñåóáñéóôþ καρφωτή Crimp nail cleat Ãùíßá óýíäåóçò κουμπωτή αλουμινίου Aluminium spring cleat Ãùíßá åðéðåäüôçôáò Alignment corner 78 mm 18,35 cm 4 4,88 cm gr/m έξω outer μέσα inner μέσα inner έξω outer S341 Πηχάκι Glazing bead Εξωτερική περίμετρος External perimeter Κύρια περίμετρος Primary perimeter Ροπή αδρανείας x-x Moment of inertia x-x Ροπή αδρανείας y-y Moment of inertia y-y Βάρος Weight 121 mm 42 mm 4 0,77 cm 4 0,76 cm 377 gr/m 74,8 28,3 ÂÜñïò Weight S395 Πηχάκι Glazing bead 670,3 gr/m 32

33 Προφίλ 1:1 Profiles1:1 24,9 24,9 15,3 τεμ/m pcs/m 9 kg/m² τεμ/m pcs/m 7,7 kg/m² 60 Μ9368 Γαλονάκι Shutter blind profile ÂÜñïò 590 gr/m Weight Μ9357 Γαλονάκι Shutter blind profile ÂÜñïò 384 gr/m Weight 25 24,8 13,8 τεμ/m pcs/m 2 8,4 kg/m 84,6 14,7 τεμ/m pcs/m 6,9 kg/m² 100 Μ9559 Γαλονάκι Shutter blind profile ÂÜñïò 588 gr/m Weight Μ9342 Γαλονάκι Shutter blind profile ÂÜñïò 465 gr/m Weight Όëá ôá ãáëïíάêéá äéáôίèåíôáé äéάôñçôá All shutter blinds are pre-punched to allow for ventilation 33

34 24,9 24, τεμ/m pcs/m 6,7 kg/m² 10,9 τεμ/m pcs/m 7,8 kg/m² Μ9356 Γαλονάκι Shutter blind profile ÂÜñïò 656 gr/m Weight 24,9 Μ9534 Γαλονάκι Shutter blind profile ÂÜñïò 713 gr/m Weight 24,7 16,6 τεμ/m pcs/m 7,8 kg/m² 77,5 17 τεμ/m pcs/m 8,94 kg/m² 77 Μ9338 Γαλονάκι Shutter blind profile ÂÜñïò 429 gr/m Weight Μ9338A Γαλονάκι Shutter blind profile ÂÜñïò 526 gr/m Weight 34 Όëá ôá ãáëïíάêéá äéáôίèåíôáé äéάôñçôá All shutter blinds are pre-punched to allow for ventilation

35 Προφίλ 1:1 Profiles1:1 24,9 24,9 14,70 τεμ/m pcs/m 8,55 kg/m² 82,3 12 τεμ/m pcs/m 6,13 kg/m² 90 Μ9553 Γαλονάκι Shutter blind profile ÂÜñïò 582 gr/m Weight Μ9353 Γαλονάκι Shutter blind profile ÂÜñïò 511 gr/m Weight 24,9 24,9 14,80 τεμ/m pcs/m 7,70 kg/m² 77,5 14,80 τεμ/m pcs/m 7,15 kg/m² 83,3 Μ9538 Γαλονάκι Shutter blind profile ÂÜñïò 388 gr/m Weight Μ9558 Γαλονάκι Shutter blind profile ÂÜñïò 483 gr/m Weight Όëá ôá ãáëïíάêéá äéáôίèåíôáé äéάôñçôá All shutter blinds are pre-punched to allow for ventilation 35

36 ,7 τεμ/m pcs/m 6,3 kg/m² Μ9348 Γαλονάκι Shutter blind profile ÂÜñïò 280 gr/m Weight ,8 τεμ/m pcs/m 8,3 kg/m² 28,5 τεμ/m pcs/m 11 kg/m² Μ9336 Γαλονάκι Shutter blind profile ÂÜñïò 349 gr/m Weight ÔÜðá Λευκό White End cover Μαύρο Black Μ9336A Γαλονάκι Shutter blind profile ÂÜñïò 386 gr/m Weight 36 Όëá ôá ãáëïíάêéá äéáôίèåíôáé äéάôñçôá All shutter blinds are pre-punched to allow for ventilation

37 Βασικές Τυπολογίες Basic Typologies 37

38 Δίφυλλο επάλληλο συρόμενο Two sash parallel sliding Τρίφυλλο επάλληλο συρόμενο Three sash parallel sliding Τετράφυλλο επάλληλο συρόμενο Four sash parallel sliding Δίφυλλο επάλληλο συρόμενο με σήτα Two sash parallel sliding with fly-screen Τετράφυλλο επάλληλο συρόμενο με σήτα Four sash parallel sliding with fly-screen Δίφυλλο επάλληλο συρόμενο με σήτα & ρολό Two sash parallel sliding with fly-screen & rolling shutter

39 A Βασικές Τυπολογίες Basic Typologies Μονόφυλλο χωνευτό συρόμενο με παντζούρι One sash pocket sliding with shutter Μονόφυλλο χωνευτό συρόμενο με σήτα και παντζούρι One sash pocket sliding with fly-screen and shutter Δίφυλλο χωνευτό συρόμενο με σήτα & παντζούρι Two sash pocket sliding with fly-screen & shutter Μονόφυλλο χωνευτό συρόμενο με σήτα & ρολό One sash pocket sliding with fly-screen & rolling shutter Δίφυλλο επάλληλο συρόμενο με σταθερό Two sash parallel sliding with fixed Mονόφυλλο συρόμενο με σταθερό One sash parallel sliding with fixed Mονόφυλλο συρόμενο με σταθερό One sash parallel sliding with fixed B C

40 40

41 Τομές 1:2 Sections 1:2 41

42 A Δίφυλλο επάλληλο συρόμενο Two sash parallel sliding B 1 Κοπές προφίλ Profile cuttings Οδηγός S352 Frame rail S352 A S Χ Χ 31,1 Πλάτος οδηγού Frame rail width Ύψος οδηγού Frame rail height Fw Fh S384 Πλάτος φύλλου (S384) Sash width Sw=Fw/2+9,7mm Sh Fh Ύψος φύλλου (S384) Sash height Sh=Fh-62,2mm Ύψος αγκίστρου (S362) Hook profile height Sh-70mm Νεροσταλάκτης (S463) Waterproofing profile Fw-30mm Πλάτος τζαμιού Glazing width Ύψος τζαμιού Glazing height Gw=Sw-144mm Gh=Sh-144mm X S352 8,4 31,1 B Κλειδαριά BEZAULT RIVALU BEZAULT RIVALU lock Χ Sw 31,1 72, S ,1 81,5 Fw 42

43 Τομές 1:2 Sections 1:2 Εναλλακτικά Alternative Κωδικός Code Nr Κοπές εξαρτημάτων Accessory cuttings Εξάρτημα Accessory Περιγραφή Description Ποσότητα Quantity Ãùíßá óýíäåóçò χυτή x24,5mm Mechanical 8τεμ. pieces corner cleat 11x24,5mm Κλειδαριά GU INLINE GU INLINE lock Γùíßá óýíäåóçò μηχανική ανοξείδωτη 15x21,5mm Stainless steel mechanical corner cleat 15x21,5mm Γωνία επιπεδότητας Alignment corner 8τεμ. pieces 16τεμ. pieces 72,5 10,93 Ανάλογα με το πλάτος τζαμιού According to the glazing width Ελαστικό σφήνα Wedge gasket Ελαστικό πολυαμιδίου αγκίστρου Gasket for hook profile polyamide Rw=Sw-170mm 8τεμ. pieces Rh=Sh-170mm 8τεμ. pieces Sh Ελαστικό οδηγών Gasket for frame rails Rw=Fw 2τεμ. pieces Rh=Fh 4τεμ. pieces Κλειδαριά POWERLOCK POWERLOCK lock X X X Âïõñôóάêé (No 5) Brush (No 5) Âïõñôóάêé (No 8) Brush (No 8) Âïõñôóάêé μεμβράνης TRI-FIN (No 7) Brush with TRI-FIN membrane (No 7) 2Fw+2Fh Fw 8Sw+8Sh Διπλό ράουλο Double roller 72, Ανοξείδωτος οδηγός Stainless steel driver Fw-66mm Ανάλογα με τον μηχανισμό According to the mechanism Aμορτισέρ φύλλου Shock absorber for sash Κλειδαριά POWERLOCK κλειδώματος πολλαπλών σημείων POWERLOCK multiple points lock Τάπα αγκίστρου S362 End cover for S362 hook profile Προφίλ PVC αγκίστρου S362 PVC profile for S362 hook profile 2 σέτ set Sh 72, Προφίλ PVC οδηγών PVC profile for frame rails Pw=Fw-28,6mm 2τεμ. pieces Ph=Fh-28,6mm 2τεμ. pieces Κεντρικό στεγανοποιητικό 34,5mm (κάτω) Central seal 34,5mm (down) Κεντρικό στεγανοποιητικό 34,5mm (πάνω) Central seal 34,5mm (up) *Τα PVC των γάντζων να βιδώνονται ανά 25cm - PVC hook should be screw every 25 cm 43

44 A Δίφυλλο επάλληλο συρόμενο (Στενό φύλλο S356) Two sash parallel sliding (S356 narrow sash) A S Χ 31,1 B Χ 2 S384 Κοπές προφίλ Profile cuttings Οδηγός S352 Frame rail S352 Sh Fh Πλάτος οδηγού Frame rail width Fw Ύψος οδηγού Frame rail height Fh Πλάτος φύλλου (S384) Sash width Sw=Fw/2+28,7mm *Sw-38mm Ύψος φύλλου (S384) Sash height Ύψος στενού φύλλου (S356) narrow sash height Sh=Fh-62,2mm Sh=Fh-138mm X S352 8,4 31,1 Ύψος αγκίστρου (S363) Hook profile height Sh-70mm * Νεροσταλάκτης (S463) Waterproofing profile Fw-30mm Πλάτος τζαμιού Glazing width Gw=Sw-144mm Ύψος τζαμιού Glazing height Gh=Sh-144mm 38 B Κλειδαριά BEZAULT RIVALU BEZAULT RIVALU lock S Χ Sw 31,1 72, S Fw 44

45 Τομές 1:2 Sections 1:2 Εναλλακτικά Alternative Κλειδαριά GU INLINE GU INLINE lock 72,5 10,93 Κωδικός Code Nr Ãùíßá óýíäåóçò χυτή x24,5mm Mechanical 8τεμ. pieces corner cleat 11x24,5mm Ανάλογα με το πλάτος τζαμιού According to the glazing width Κοπές εξαρτημάτων Accessory cuttings Εξάρτημα Accessory Περιγραφή Description Γùíßá óýíäåóçò μηχανική ανοξείδωτη 15x21,5mm Stainless steel mechanical corner cleat 15x21,5mm Γωνία επιπεδότητας Alignment corner Ελαστικό σφήνα Wedge gasket Ελαστικό πολυαμιδίου αγκίστρου Gasket for hook profile polyamide Ελαστικό οδηγών Gasket for frame rails Ποσότητα Quantity 8τεμ. pieces 8τεμ. pieces Rw=Sw-170mm 8τεμ. pieces Rh=Sh-170mm 8τεμ. pieces Sh Rw=Fw 2τεμ. pieces Rh=Fh 4τεμ. pieces Κλειδαριά POWERLOCK POWERLOCK lock X X X Âïõñôóάêé (No 5) Brush (No 5) Âïõñôóάêé (No 8) Brush (No 8) Âïõñôóάêé μεμβράνης TRI-FIN (No 7) Brush with TRI-FIN membrane (No 7) 2Fw+2Fh 8Sw+8Sh Διπλό ράουλο Double roller 72, Ανάλογα με τον μηχανισμό According to the mechanism Ανοξείδωτος οδηγός Stainless steel driver Aμορτισέρ φύλλου Shock absorber for sash Fw-66mm Τάπα αγκίστρου S363 End cover for S363 hook profile 2 σέτ set Κλειδαριά POWERLOCK κλειδώματος πολλαπλών σημείων POWERLOCK multiple points lock Προφίλ PVC αγκίστρου S363 PVC profile for S363 hook profile Sh Προφίλ PVC οδηγών PVC profile for frame rails Pw=Fw-28,6mm 2τεμ. pieces Ph=Fh-28,6mm 2τεμ. pieces 72, Κεντρικό στεγανοποιητικό 34,5mm (κάτω) Central seal 34,5mm (down) Κεντρικό στεγανοποιητικό 34,5mm (πάνω) Central seal 34,5mm (up) Ασφάλειες συγκράτησης στενού φύλλου S356 Safety devices for S356 narrow sash Sh> σέτ set *Τα PVC των γάντζων να βιδώνονται ανά 25cm - PVC hook should be screw every 25 cm 45

46 A Τρίφυλλο επάλληλο συρόμενο Three sash parallel sliding B C 3 B Κλειδαριά BEZAULT RIVALU BEZAULT RIVALU lock 72,5 S Χ X Χ S S374 20x10x1,3 A 31,1 Sh 31,1 Fh C Χ Sw 31, S362 81,5 Fw

47 Τομές 1:2 Sections 1:2 Εναλλακτικά Alternative Κοπές προφίλ ( Οδηγός S374) Profile cuttings (Frame rail S374) Πλάτος οδηγού Frame rail width Fw Ύψος οδηγού Frame rail height Fh Πλάτος φύλλου (S384) Sash width Sw=Fw +100,8mm/3 6τεμ. pieces Ύψος φύλλου (S384) Sash height Sh=Fh-62,2mm 6τεμ. pieces Ύψος αγκίστρου (S362) Hook profile height Sh-70mm Κλειδαριά GU INLINE GU INLINE lock Νεροσταλάκτης (S463) Waterproofing profile Πλάτος τζαμιού Glazing width Fw-30mm Gw=Sw-144mm 3τεμ. pieces Ύψος τζαμιού Glazing height Gh=Sh-144mm 3τεμ. pieces 72,5 10,93 Κωδικός Code Nr Εξάρτημα Accessory Κοπές εξαρτημάτων Accessory cuttings Περιγραφή Description Ãùíßá óýíäåóçò χυτή 11x24,5mm Mechanical corner cleat 11x24,5mm Ποσότητα Quantity 8τεμ. pieces Γùíßá óýíäåóçò μηχανική ανοξείδωτη 15x21,5mm Stainless steel mechanical corner cleat 15x21,5mm Γωνία επιπεδότητας Alignment corner 2 Κλειδαριά POWERLOCK POWERLOCK lock 72,5 Ανάλογα με το πλάτος τζαμιού According to the glazing width X Ελαστικό σφήνα Wedge gasket Ελαστικό πολυαμιδίου αγκίστρου Gasket for hook profile polyamide Ελαστικό οδηγών Gasket for frame rails Âïõñôóάêé (No 5) Brush (No 5) Rw=Sw-170mm 12τεμ. pieces Rh=Sh-170mm 12τεμ. pieces Sh Rw=Fw 3τεμ. pieces Rh=Fh 6τεμ. pieces 2Fw+2Fh Κλειδαριά POWERLOCK κλειδώματος πολλαπλών σημείων POWERLOCK multiple points lock 72, X Ανάλογα με τον μηχανισμό According to the mechanism Âïõñôóάêé μεμβράνης TRI-FIN (No 7) Brush with TRI-FIN membrane (No 7) Διπλό ράουλο Double roller Ανοξείδωτος οδηγός Stainless steel driver Aμορτισέρ φύλλου Shock absorber for sash Τάπα αγκίστρου S362 End cover for S362 hook profile Προφίλ PVC αγκίστρου S362 PVC profile for S362 hook profile Προφίλ PVC οδηγών PVC profile for frame rails Κεντρικό στεγανοποιητικό 34,5mm (κάτω) Central seal 34,5mm (down) Κεντρικό στεγανοποιητικό 34,5mm (πάνω) Central seal 34,5mm (up) 12Sw+12Sh 6τεμ. pieces Fw-66mm 3τεμ. pieces 4 σέτ set Sh Pw=Fw-28,6mm 4τεμ. pieces Ph=Fh-28,6mm 4τεμ. pieces *Τα PVC των γάντζων να βιδώνονται ανά 25cm - PVC hook should be screw every 25 cm 47

48 A Τρίφυλλο επάλληλο συρόμενο (Στενό φύλλο S356) Three sash parallel sliding (S356 narrow sash) B C 4 B Κλειδαριά BEZAULT RIVALU BEZAULT RIVALU lock 72,5 S Χ X Χ S S374 20x10x1,3 A 31,1 Sh 31,1 Fh C S356 Sw 31,1 S Χ * Fw

49 Τομές 1:2 Sections 1:2 Εναλλακτικά Alternative Κοπές προφίλ ( Οδηγός S374) Profile cuttings (Frame rail S374) Πλάτος οδηγού (S374) Frame rail width Fw Ύψος οδηγού (S374) Frame rail height Πλάτος φύλλου (S384) Sash width Ύψος φύλλου (S384) Sash height Fh Sw=Fw+176,4mm/3 *Sw-38mm Sw=Fw+176,4mm/3 *Sw-76mm Sh=Fh-62,2mm Κλειδαριά GU INLINE GU INLINE lock 72,5 10,93 Κλειδαριά POWERLOCK POWERLOCK lock 72,5 Κλειδαριά POWERLOCK κλειδώματος πολλαπλών σημείων POWERLOCK multiple points lock 72,5 Ύψος στενού φύλλου (S356) Narrow sash height Ύψος αγκίστρου (S363) Hook profile height Νεροσταλάκτης (S463) Waterproofing profile Πλάτος τζαμιού Glazing width Ύψος τζαμιού Glazing height Κωδικός Code Nr Ανάλογα με το πλάτος τζαμιού According to the glazing width X X X Ανάλογα με τον μηχανισμό According to the mechanism Εξάρτημα Accessory Κοπές εξαρτημάτων Accessory cuttings Περιγραφή Description Γωνία επιπεδότητας Alignment corner Ελαστικό σφήνα Wedge gasket Sh-70mm Fw-30mm Gw=Sw-144mm Gh=Sh-144mm Ãùíßá óýíäåóçò χυτή 11x24,5mm Mechanical corner cleat 11x24,5mm Γùíßá óýíäåóçò μηχανική ανοξείδωτη 15x21,5mm Stainless steel mechanical corner cleat 15x21,5mm Ελαστικό πολυαμιδίου αγκίστρου Gasket for hook profile polyamide Ελαστικό οδηγών Gasket for frame rails Âïõñôóάêé (No 5) Brush (No 5) Âïõñôóάêé (No 8) Brush (No 8) Âïõñôóάêé μεμβράνης TRI-FIN (No 7) Brush with TRI-FIN membrane (No 7) Διπλό ράουλο Double roller Ανοξείδωτος οδηγός Stainless steel driver Aμορτισέρ φύλλου Shock absorber for sash Τάπα αγκίστρου S363 End cover for S363 hook profile Προφίλ PVC αγκίστρου S363 PVC profile for S363 hook profile Προφίλ PVC οδηγών PVC profile for frame rails Sh=Fh-138mm Κεντρικό στεγανοποιητικό 34,5mm (κάτω) Central seal 34,5mm (down) Κεντρικό στεγανοποιητικό 34,5mm (πάνω) Central seal 34,5mm (up) Ασφάλειες συγκράτησης στενού φύλλου S356 Safety devices for S356 narrow sash 3τεμ. pieces 3τεμ. pieces Ποσότητα Quantity 8τεμ. pieces 1 8τεμ. pieces Rw=Sw-170mm 12τεμ. pieces Rh=Sh-170mm 12τεμ. pieces Sh Rw=Fw 3τεμ. pieces Rh=Fh 6τεμ. pieces 2Fw+2Fh 12Sw+8Sh 6τεμ. pieces Fw-66mm 3τεμ. pieces 4 σέτ set Sh Pw=Fw-28,6mm 4τεμ. pieces Ph=Fh-28,6mm 4τεμ. pieces Sh> σέτ set *Τα PVC των γάντζων να βιδώνονται ανά 25cm - PVC hook should be screw every 25 cm 49

50 A Τετράφυλλο επάλληλο συρόμενο Four sash parallel sliding B C 5 Πλάτος οδηγού Frame rail width Ύψος οδηγού Frame rail height Πλάτος φύλλου (S384) Sash width Ύψος φύλλου (S384) Sash height Μπινί (S360) Adjoining profile Ύψος αγκίστρου (S362) Hook profile height Νεροσταλάκτης (S463) Waterproofing profile Πλάτος τζαμιού Glazing width Ύψος τζαμιού Glazing height B Κοπές προφίλ Profile cuttings Οδηγός S352 Frame rail S352 Fw Fh Sw=Fw +90,8mm/4 Sh=Fh-62,2mm Sh-70mm Fw-30mm Gw=Sw-144mm Gh=Sh-144mm 8τεμ. pieces 8τεμ. pieces Sh-44mm Χ A S Χ Χ S X S352 8,4 31,1 Sh 31,1 Fh C Κλειδαριά BEZAULT RIVALU BEZAULT RIVALU lock Sw 31,1 S362 S , Fw 81,

51 Τομές 1:2 Sections 1:2 Εναλλακτικά Alternative Κλειδαριά GU INLINE GU INLINE lock Κωδικός Code Nr Ãùíßá óýíäåóçò χυτή x24,5mm Mechanical 8τεμ. pieces corner cleat 11x24,5mm Ανάλογα με το πλάτος τζαμιού According to the glazing width Κοπές εξαρτημάτων Accessory cuttings Εξάρτημα Accessory Περιγραφή Description Γùíßá óýíäåóçò μηχανική ανοξείδωτη 15x21,5mm Stainless steel mechanical corner cleat 15x21,5mm Γωνία επιπεδότητας Alignment corner Ελαστικό σφήνα Wedge gasket Ελαστικό πολυαμιδίου αγκίστρου Gasket for hook profile polyamide Ελαστικό μπινιού S360 Gasket for S360 adjoining profile Ποσότητα Quantity 16τεμ. pieces 3 Rw=Sw-170mm 16τεμ. pieces Rh=Sh-170mm 16τεμ. pieces Sh Rh=Sh Ελαστικό οδηγών Gasket for frame rails Rw=Fw 2τεμ. pieces Rh=Fh 4τεμ. pieces Κλειδαριά POWERLOCK POWERLOCK lock X X X Âïõñôóάêé (No 5) Brush (No 5) Âïõñôóάêé (No 8) Brush (No 8) Âïõñôóάêé μεμβράνης TRI-FIN (No 7) Brush with TRI-FIN membrane (No 7) 2Fw+2Fh 16Sw+14Sh Διπλό ράουλο Double roller 8τεμ. pieces Ανοξείδωτος οδηγός Stainless steel driver Fw-66mm Ανάλογα με τον μηχανισμό According to the mechanism Aμορτισέρ φύλλου Shock absorber for sash 3τεμ. pieces Τάπα μπινιού S360 End cover for S360 adjoining profile 1 σέτ set Κλειδαριά POWERLOCK κλειδώματος πολλαπλών σημείων POWERLOCK multiple points lock Τάπα αγκίστρου S362 End cover for S362 hook profile Προφίλ PVC αγκίστρου S362 PVC profile for S362 hook profile Προφίλ PVC οδηγών PVC profile for frame rails Κεντρικό στεγανοποιητικό 34,5mm (κάτω) Central seal 34,5mm (down) Κεντρικό στεγανοποιητικό 34,5mm (πάνω) Central seal 34,5mm (up) Στόπερ 10mm για διάκενο φύλλων 5mm Stopper 10mm for sash gap 5mm 4 σέτ set Sh Pw=Fw-28,6mm 2τεμ. pieces Ph=Fh-28,6mm 2τεμ. pieces *Τα PVC των γάντζων να βιδώνονται ανά 25cm - PVC hook should be screw every 25 cm 51

52 A Τετράφυλλο επάλληλο συρόμενο (Στενό φύλλο S356) Four sash parallel sliding (S356 narrow sash) B C 6 * B 38 Κλειδαριά BEZAULT RIVALU BEZAULT RIVALU lock 72,5 A S Χ Χ S X S352 8,4 31,1 Sh 31,1 Fh C Fw Χ Sw 31,1 S356 S S363 S ,5 Fw 52

53 Τομές 1:2 Sections 1:2 Πλάτος οδηγού (S352) Frame rail width Ύψος οδηγού (S352) Frame rail height Πλάτος φύλλου (S384) Sash width Ύψος φύλλου (S384) Sash height Ύψος στενού φύλλου (S356) Νarrow sash height Μπινί (S358) Adjoining profile Πρόσθετο προφίλ μπινιού (S357) Additional profile for adjoining profile Ύψος αγκίστρου (S363) Hook profile height Νεροσταλάκτης (S463) Waterproofing profile Πλάτος τζαμιού Glazing width Ύψος τζαμιού Glazing height Κοπές προφίλ Profile cuttings Οδηγός S352 Frame rail S352 Fw Fh Sw=(Fw+17,2)/4+57mm *Sw-38mm Sw=(Fw+17,2)/4+57mm *Sw-76mm Sh=Fh-62,2mm Sh-70mm Fw-30mm Gw=Sw-144mm Gh=Sh-144mm Sh=Fh-138mm 6τεμ. pieces Sh Sh Κωδικός Code Nr Ανάλογα με το πλάτος τζαμιού According to the glazing width X X X Ανάλογα με τον μηχανισμό According to the mechanism Κοπές εξαρτημάτων Accessory cuttings Εξάρτημα Accessory Περιγραφή Description Ãùíßá óýíäåóçò χυτή 11x24,5mm Mechanical corner cleat 11x24,5mm Γùíßá óýíäåóçò μηχανική ανοξείδωτη 15x21,5mm Stainless steel mechanical corner cleat 15x21,5mm Γωνία επιπεδότητας Alignment corner Ελαστικό σφήνα Wedge gasket Ελαστικό πολυαμιδίου αγκίστρου Gasket for hook profile polyamide Ελαστικό στενού φύλλου S356 φιλητού Gasket for narrow sash meeting stile Ελαστικό οδηγών Gasket for frame rails Âïõñôóάêé (No 5), (No 8) Brush (No 5),(No 8) Âïõñôóάêé μεμβράνης TRI-FIN (No 7) Brush with TRI-FIN membrane (No 7) Διπλό ράουλο Double roller Ανοξείδωτος οδηγός Stainless steel driver Aμορτισέρ φύλλου Shock absorber for sash Τάπα μπινιού S358 End cover for S358 adjoining profile Τάπα αγκίστρου S363 End cover for S363 hook profile Τάπα στενού φύλλου S356 End cover for S356 narrow sash Προφίλ PVC αγκίστρου S363 PVC profile for S363 hook profile Προφίλ PVC οδηγών PVC profile for frame rails Κεντρικό στεγανοποιητικό 34,5mm (κάτω) Central seal 34,5mm (down) Κεντρικό στεγανοποιητικό 34,5mm (πάνω) Central seal 34,5mm (up) Στόπερ 10mm για διάκενο φύλλων 5mm Stopper 10mm for sash gap 5mm Ασφάλειες συγκράτησης στενού φύλλου S356 Safety devices for S356 narrow sash Ποσότητα Quantity 8τεμ. pieces 16τεμ. pieces 8τεμ. pieces Rw=Sw-170mm 16τεμ. pieces Rh=Sh-170mm 16τεμ. pieces Sh Rh=Sh-50mm Rw=Fw 2τεμ. pieces Rh=Fh 4τεμ. pieces 2Fw+2Fh 16Sw+8Sh 8τεμ. pieces Fw-66mm 1 σέτ set 4 σέτ set 1 σέτ set Sh Pw=Fw-28,6mm 2τεμ. pieces Ph=Fh-28,6mm 2τεμ. pieces Sh> σέτ set *Τα PVC των γάντζων να βιδώνονται ανά 25cm - PVC hook should be screw every 25 cm 53

54 A Δίφυλλο επάλληλο συρόμενο με σήτα Two sash parallel sliding with fly-screen B 7 S S Χ X S384 S A ,1 Sh 31,1 Fh Sw M9010 B S Χ Sw Fw 54 Κλειδαριά POWERLOCK κλειδώματος πολλαπλών σημείων POWERLOCK multiple points lock

55 Τομές 1:2 Sections 1:2 Πλάτος οδηγού (S398) Frame rail width Ύψος οδηγού (S398) Frame rail height Πλάτος φύλλου (S384) Sash width Ύψος φύλλου (S384) Sash height Πλάτος φύλλου (S490) Sash width Κοπές προφίλ Profile cuttings Οδηγός S398 Frame rail S398 Fw Fh Sw=Fw/2+9,7mm Sh=Fh-62,2mm Sw=Fw/2+9,7mm 2 τεμ. 2 pieces 2 τεμ. 2 pieces 4 τεμ. 4 pieces 4 τεμ. 4 pieces 2 τεμ. 2 pieces Κωδικός Code Nr Ανάλογα με το πλάτος τζαμιού According to the glazing width X X Κοπές εξαρτημάτων Accessory cuttings Εξάρτημα Accessory Περιγραφή Description Γωνία επιπεδότητας Alignment corner Ελαστικό σφήνα Wedge gasket Ελαστικό οδηγών Gasket for frame rails Âïõñôóάêé (No 10) Brush (No 10) Âïõñôóάêé (No 5) Brush (No 5) Ποσότητα Quantity 8τεμ. pieces Ãùíßá óýíäåóçò χυτή 10,9x20mm Mechanical corner cleat 10,9x20mm Ãùíßá óýíäåóçò χυτή 11x24,5mm Mechanical corner cleat 11x24,5mm Γùíßá óýíäåóçò μηχανική ανοξείδωτη 15x21,5mm Stainless steel mechanical corner cleat 15x21,5mm Γωνία επιπεδότητας Alignment corner Ελαστικό πολυαμιδίου αγκίστρου Gasket for hook profile polyamide τεμ. pieces 16τεμ. pieces 8τεμ. pieces Rw=Sw-170mm 8τεμ. pieces Rh=Sh-170mm 8τεμ. pieces Sh Rw=Fw 2τεμ. pieces Rh=Fh 4τεμ. pieces Sh 2Fw+2Fh 4Sw+2Sh Ύψος φύλλου (S490) Sash height Ύψος αγκίστρου (S362) Hook profile height Πρόσθετο προφίλ (Μ9010) Additional profile Sh=Fh-62,2mm Sh-70mm Sh=Fh-62,2mm 2 τεμ. 2 pieces 2 τεμ. 2 pieces 1 τεμ. 1 piece X X Âïõñôóάêé (No 8) Brush (No 8) Âïõñôóάêé μεμβράνης TRI-FIN (No 7) Brush with TRI-FIN membrane (No 7) Διπλό ράουλο Double roller Μονό ράουλο φύλλου σήτας S490 Single roller for S490 fly-screen sash Ανοξείδωτος οδηγός Stainless steel driver Aμορτισέρ φύλλου σήτας Shock absorber for fly-screen sash Τάπα αγκίστρου S362 End cover for S362 hook profile 8Sw+8Sh Fw-66 mm 2 σέτ set Νεροσταλάκτης (S463) Waterproofing profile Πλάτος τζαμιού Glazing width Ύψος τζαμιού Glazing height Fw-30mm Gw=Sw-144mm Gh=Sh-144mm 1 τεμ. 1 piece 2 τεμ. 2 pieces 2 τεμ. 2 pieces Προφίλ PVC αγκίστρου S362 PVC profile for S362 hook profile Προφίλ PVC οδηγών PVC profile for frame rails Κεντρικό στεγανοποιητικό 25mm (κάτω) Central seal 25mm (down) Κεντρικό στεγανοποιητικό 34,5mm (κάτω) Central seal 34,5mm (down) Κεντρικό στεγανοποιητικό 25mm (πάνω) Central seal 25mm (up) Κεντρικό στεγανοποιητικό 34,5mm (πάνω) Central seal 34,5mm (up) Sh Pw=Fw-28,6mm 2τεμ. pieces Ph=Fh-28,6mm 2τεμ. pieces *Τα PVC των γάντζων να βιδώνονται ανά 25cm - PVC hook should be screw every 25 cm 55

56 * A 38 Δίφυλλο επάλληλο συρόμενο με σήτα (Στενό φύλλο S356) Two sash parallel sliding with fly-screen (S356 narrow sash) B 8 S S Χ X Χ S384 S A ,1 Sh 31,1 Fh Sw B S371 S S Χ Sw Fw 56 Κλειδαριά POWERLOCK κλειδώματος πολλαπλών σημείων POWERLOCK multiple points lock

57 Τομές 1:2 Sections 1:2 Πλάτος οδηγού (S398) Frame rail width Ύψος οδηγού (S398) Frame rail height Πλάτος φύλλου (S384) Sash width Ύψος φύλλου (S384) Sash height Ύψος στενού φύλλου (S356) Νarrow sash height Πλάτος φύλλου (S490) Sash width Ύψος φύλλου (S490) Sash height Ύψος φύλλου (S371) Sash height Ύψος αγκίστρου (S363) Hook profile height Ύψος αγκίστρου (S376) Hook profile height Νεροσταλάκτης (S463) Waterproofing profile Πλάτος τζαμιού Glazing width Ύψος τζαμιού Glazing height Κοπές προφίλ Profile cuttings Οδηγός S398 Frame rail S398 Fw Fh Sw=Fw/2+28,7mm *Sw-38mm Sh=Fh-62,2mm Sh=Fh-138mm Sw=Fw/2+28,7mm *Sw-33mm Sh=Fh-62,2mm Sh=Fh-124mm Sh-70mm Sh=Fh-62,2mm Fw-30mm Gw=Sw-144mm Gh=Sh-144mm Κωδικός Code Nr Ανάλογα με το πλάτος τζαμιού According to the glazing width Ποσότητα Quantity 8τεμ. pieces 8τεμ. pieces Rw=Sw-170mm 8τεμ. pieces Rh=Sh-170mm 8τεμ. pieces X Âïõñôóάêé (No 5) Brush (No 5) 2Fw+2Fh 4Sw+2Sh X Âïõñôóάêé (No 8) Brush (No 8) Âïõñôóάêé μεμβράνης X TRI-FIN (No 7) Brush with TRI-FIN membrane (No 7) 8Sw+6Sh Διπλό ράουλο Double roller Μονό ράουλο φύλλου σήτας S490 Single roller for S490 fly-screen sash Κοπές εξαρτημάτων Accessory cuttings Εξάρτημα Accessory Περιγραφή Description Ãùíßá óýíäåóçò χυτή 10,9x20mm Mechanical corner cleat Γùíßá óýíäåóçò μηχανική ανοξείδωτη 15x21,5mm Stainless steel mechanical 8τεμ. pieces corner cleat 15x21,5mm Ανάλογα με τον μηχανισμό According to the mechanism Ãùíßá óýíäåóçò χυτή 11x24,5mm Mechanical corner cleat Γωνία επιπεδότητας Alignment corner Γωνία επιπεδότητας Alignment corner Ελαστικό σφήνα Wedge gasket Ελαστικό πολυαμιδίου αγκίστρου Gasket for hook profile polyamide Ελαστικό οδηγών Gasket for frame rails Ανοξείδωτος οδηγός Stainless steel driver Aμορτισέρ φύλλου Shock absorber for sash Aμορτισέρ φύλλου σήτας Shock absorber for fly-screen sash Τάπα αγκίστρου S363 End cover for S363 hook profile Προφίλ PVC αγκίστρου S363 PVC profile for S363 hook profile Προφίλ PVC οδηγών PVC profile for frame rails Κεντρικό στεγανοποιητικό mm (κάτω) Central seal 25mm (down) Κεντρικό στεγανοποιητικό ,5mm (κάτω) Central seal 34,5mm (down) Κεντρικό στεγανοποιητικό 25mm (πάνω) Central seal 25mm (up) Κεντρικό στεγανοποιητικό ,5mm (πάνω) Central seal 34,5mm (up) Ασφάλειες συγκράτησης στενού φύλλου S350 Safety devices for S350 narrow sash *Τα PVC των γάντζων να βιδώνονται ανά 25cm hook Sh Rw=Fw 2τεμ. pieces Rh=Fh 4τεμ. pieces X Âïõñôóάêé (No 10) Brush (No 10) 1Sh Fw-66mm 2 σέτ set Sh Pw=Fw-28,6mm 2τεμ. pieces Ph=Fh-28,6mm 2τεμ. pieces Sh> σέτ set - PVC should be screw every 25 cm 57
