1 ΤΕΙ υτικής Μακεδονίας ιατµηµατικό Πρόγραµµα Μεταπτυχιακών Σπουδών στις Ανανεώσιµες Πηγές Ενέργειας και την ιαχείριση Ενέργειας στα Κτίρια Πτυχιακή Εργασία Των: Γράνης ηµοκράτης Γούλιος Θωµάς Κοτζακόλιος Κωνσταντίνος Κωνσταντινίδης Παντελής Παπαγιάννης Κωνσταντίνος Τσίρλης Σωτήρης ΕΚΤΙΜΗΣΗ ΘΕΡΜΙΚΩΝ ΑΝΑΓΚΩΝ ΚΑΙ ΥΝΑΤΟΤΗΤΑΣ ΥΛΟΠΟΙΗΣΗΣ ΜΙΚΡΟΥ ΙΚΤΥΟΥ ΤΗΛΕΘΕΡΜΑΝΣΗΣ ΜΕ ΒΑΣΗ ΤΗΝ ΤΟΠΙΚΗ ΒΙΟΜΑΖΑ Του.. Πεδινού του ήµου Αµυνταίου Επιβλέπων Καθηγητής: Τσιαµήτρος ηµήτριος Κοζάνη 2016

2 (Υπογραφή).. Παπαγιάννης Κωνσταντίνος Ηλεκτρολόγος Μηχανικός Τ.Ε All rights reserved 2

3 Η σελίδα αυτή είναι σκόπιµα λευκή 3

4 ΕΥΧΑΡΙΣΤΙΕΣ Θα θέλαµε να ευχαριστήσουµε τους κυρίους Ελευθεριάδη Αναστάσιο (Τοπογράφος ΑΝ. ΚΟ) και ηµητρίου Αντώνιο (Μηχανολόγο Μηχανικό ΑΝ. ΚΟ) για την πολύτιµη βοήθειά τους. Τους κυρίους Σαµουκατσίδη Αλέξη(CAMINO DESIGN), Ζαφειρίδη Χρήστο (Kombi, Θερµοδυναµική), Καραϊορδανίδη Χρήστο για τα στοιχεία που µας έδωσαν σχετικά µε τους λέβητες. Τον καθηγητή κ. Τσιαµήτρο ηµήτριο και την οµάδα των φοιτητών του από το Τ.Ε.Ι. υτικής Μακεδονίας για την συλλογή και συµπλήρωση των ερωτηµατολογίων για τα 22 χωριά του ήµου Αµυνταίου. 4

5 Η σελίδα αυτή είναι σκόπιµα λευκή 5

6 ΠΕΡΙΕΧΟΜΕΝΑ Πίνακας περιεχοµένων 1.1 Τηλεθέρµανση γενικά Χαρακτηριστικά θέρµανσης οικισµού Ενεργειακή αξιολόγηση κτιρίων και εκτίµηση θερµικών αναγκών οικισµού Προσδιορισµός βέλτιστου συστήµατος ρύθµισης θερµικού φορτίου µεταφοράς διανοµής και καµπύλες θερµοκρασιών Κύρια χαρακτηριστικά συστήµατος Μονάδα παραγωγής θερµότητας Χαρακτηριστικά τµήµατα µιας τυπικής µονάδας θερµότητας Σύστηµα µεταφοράς θερµότητας Αγωγοί Σύνδεση καταναλωτών Εκτίµηση προϋπολογισµού Κόστος µετατροπής κατοικιών Κλιµατολογικά στοιχεία Θερµοκρασίες περιβάλλοντος Οφέλη από την εγκατάσταση τοπικού δικτύου ΤΘ και λέβητα βιοµάζας Σχηµατικό διάγραµµα δικτύου τηλεθέρµανσης Ερωτηµατολόγια κατοίκων οικισµού Αλλαγή µεθόδου θέρµανσης Χρήση βιοµάζας Κοινωνικοοικονοµικές επιπτώσεις Οφέλη τηλεθέρµανσης ΒΙΒΛΙΟΓΡΑΦΙΑ

7 1.1 Τηλεθέρµανση γενικά. Τηλεθέρµανση (district heating) είναι η θέρµανση των κτιρίων µιας πόλης ή ενός τµήµατος µιας πόλης από κεντρικό σύστηµα θέρµανσης και όχι από ατοµικό. Το ζεστό νερό το οποίο παρέχει την απαραίτητη θερµότητα για τη θέρµανση του χωριού ή του οικισµού µεταφέρεται µέσω ειδικών µονωµένων αγωγών. Μέσω της καύσης γαιανθράκων (λιγνιτών), αερίου, πετρελαίου ή βιοµάζας στον λέβητα της εγκατάστασης, µεγάλα ποσά θερµότητας µεταφέρονται στο νερό της εγκατάστασης µετατρέποντας το σε ατµό υψηλής πίεσης και θερµοκρασίας. Ο ατµός, λοιπόν, που χρησιµοποιείται για την θέρµανση του νερού µίας περιοχής αποµαστεύεται είτε από το τέλος της διαδικασίας του κύκλου νερού της εγκατάστασης είτε ενδιάµεσα από κάποια βαθµίδα στροβίλου (αν υπάρχει εγκατάσταση συµπαραγωγής ηλεκτρισµού και θερµότητας Σ.Η.Θ). Σήµερα υπάρχει έντονο ενδιαφέρον για µονάδες τηλεθέρµανσης µε βιοµάζα. Ο ατµός, που αποµαστεύεται για αυτή την διαδικασία έχει µια θερµοκρασία C C. Στην συνέχεια οδηγείται σε έναν κεντρικό εναλλάκτη, όπου πραγµατοποιείται η συναλλαγή θερµότητας µεταξύ του ατµού και του νερού πόλης (που φυσικά οδεύει σε ξεχωριστό δίκτυο αγωγών). Ο ατµός της αποµάστευσης επιστρέφει στο εργοστάσιο σε υγρή µορφή θερµοκρασίας 20 0 C-60 0 C. Εικόνα 1. Γραφική απεικόνιση τηλεθέρµανσης. 7

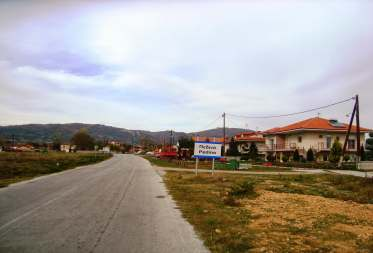

8 1.2 Χαρακτηριστικά θέρµανσης οικισµού. Στα πλαίσια διερεύνησης κατασκευής συστήµατος τηλεθέρµανσης µικρής κλίµακας µε καύσιµο βιοµάζα του οικισµού Πεδινού πραγµατοποιήθηκε επί τόπου επίσκεψη στον οικισµό στις 16 Ιουνίου Προέκυψε σχετική έκθεση που αναρτήθηκε στον ιστότοπο του έργου BIOFOSS ( Εκτός από συνάντηση µε τον πρόεδρο της τοπικής κοινότητας συµπληρώθηκαν ερωτηµατολόγια από όσους κατοίκους εκδήλωσαν ενδιαφέρον, ενώ πολλές πληροφορίες συλλέχθηκαν από παρατήρηση και από τους ίδιους τους κατοίκους. Στις επόµενες παραγράφους παρουσιάζονται τα συλλεχθέντα στοιχεία λειτουργίας θέρµανσης όσων εµφανίζονται ως δυνητικοί καταναλωτές συστήµατος τηλεθέρµανσης µικρής κλίµακας. Τα στοιχεία αφορούν σε χαρακτηριστικά του κελύφους των κτιρίων, του συστήµατος θέρµανσης και καταναλώσεις θερµικής ενέργειας, ώστε να γίνει µία αρχική εκτίµηση σε επίπεδο πρότασης, του φυσικού και οικονοµικού µεγέθους του έργου. Για τις εκτιµήσεις των µεγεθών χρησιµοποιήθηκαν ενεργειακοί και οικονοµικοί δείκτες από τη λειτουργία των συστηµάτων τηλεθέρµανσης της ευρύτερης περιοχής της υτικής Μακεδονίας. Εικόνα 2. Στιγµιότυπο από την επίσκεψη στον οικισµό του Πεδινού. 8

9 Εικόνα 3. Κάτοψη του οικισµού Πεδινού. Όπως φαίνεται και από τα παρακάτω διαγράµµατα, οι κατοικίες που κατοικούνται τη χειµερινή περίοδο είναι 100. Οι µόνιµοι κάτοικοι είναι περίπου 350 άτοµα.. Το χωριό βρίσκεται σε υψόµετρο 650 µέτρα. Οι µονοκατοικίες είναι χτισµένες µε τούβλο ως κύριο δοµικό υλικό. Οι περισσότερες το (60%) είναι καινούργιες κατοικίες µε έτος κατασκευής µετά το 1995 οπότε και διαθέτουν επαρκή θερµοµόνωση. Όλες είναι µονοκατοικίες µε µέγιστο αριθµό ενοίκων 5. Η κυριότερη µέθοδος θέρµανσης είναι η ξυλόσοµπα. Σύµφωνα µε την Ελληνική Στατιστική Αρχή (ΕΛ.ΣΤΑΤ.: Απογραφή 2011): - οι µόνιµοι κάτοικοι είναι 387, - το σύνολο των κτιρίων είναι 365, εκ των οποίων 131 είναι κατοικίες, 5 είναι καταστήµατα γραφεία, 2 είναι εκκλησίες µοναστήρια, 2 είναι σχολικά κτίρια, 8 είναι πάρκινγκ και τα υπόλοιπα 214 εξυπηρετούν άλλες χρήσεις, κτίρια κατασκευάστηκαν πριν το 1980 και 109 µετά το 1980, - 83 είναι κατασκευασµένα από πέτρα, 236 από τούβλα τσιµεντόλιθους, 31 από µπετόν,1 από ξύλο, 13 από µέταλλο και 1 από άλλο υλικό. 9

10 Αριθμός κατοικιών Μετά το 1995 Αριθμός κατοικιών Πριν το Εικόνα 4: Χρονολογίες κατασκευής κατοικιών Αριθμός κατοικιών Πετρέλαιο Ξυλόσομπα Αριθμός κατοικιών Ξυλολέβητας Εικόνα 5: Μέθοδοι θέρµανσης ανά κατοικία. 10

11 Εκταση θερμαινόμενων χώρων (σε m^2) Πετρέλαιο Ξυλόσομπα Εκταση θερμαινόμενων χώρων (σε m^2) Ξυλολέβητας Εικόνα 6: Μέθοδος θέρµανσης ανά έκταση Η συνολική έκταση θερµαινόµενων χώρων είναι περίπου 7300 m 2. 11

12 1.3 Ενεργειακή αξιολόγηση κτιρίων και εκτίµηση θερµικών αναγκών οικισµού. Οικισµός ΘΕΡΜΙΚΗ ΕΚΤΙΜΗΣΗ ΟΙΚΙΣΜΟΥ Πεδινό Κατηγορία Κτιρίων Κ Α Κ Β Κ Γ Σύνολο Κτίρια ΜΚ Β m 2 (73m ανά κτίριο) kcal/h KW Επεξήγησεις: 1) ΜΚ Α Κτίρια των οικισµών µε υψόµετρο πάνω από 850 µέτρα. 2) Κ Α Κτίρια µε κύριο δοµικό υλικό την πέτρα που έχουν χτιστεί πριν το ) Κ Β Κτίρια µε οπλισµένο σκυρόδεµα και οπτοπλινθοδοµή πριν το 1980 (χωρίς µόνωση). 4) Κ Γ Κτίρια µε οπλισµένο σκυρόδεµα και οπτοπλινθοδοµή µετά το 1980 (µε µόνωση). Το υψόµετρο του οικισµού Πεδινό είναι 850 µέτρα. Λαµβάνοντας υπόψη τη συνολική θερµαινόµενη επιφάνεια και υποθέτοντας µέσο ύψος ορόφου 3 m, η συνολική θερµική απαίτηση των κτιρίων ανέρχεται στις : 275 kw περίπου. Λαµβάνοντας υπόψη τις θερµικές απώλειες του προτεινόµενου δικτύου (+20%) 275 x 1.20 = 330 kw και βαθµό απόδοσης λέβητα βιοµάζας (+20%) 330 x 1.20 = 396 kw προεκτιµάτε η ονοµαστική θερµική ισχύς του συστήµατος κατ ελάχιστο σε 420 kw. Συνεπώς η ονοµαστική ισχύς του λέβητα βιοµάζας προεκτιµάτε σε 420 kw. Θα τοποθετηθεί 1 λέβητας των 580 ΚW. 12

13 1.4 Προσδιορισµός βέλτιστου συστήµατος ρύθµισης θερµικού φορτίου µεταφοράς διανοµής και καµπύλες θερµοκρασιών. Το θερµικό φορτίο, που εξυπηρετεί τις ανάγκες τηλεθέρµανσης, κυµαίνεται µεταξύ της µέγιστης τιµής (περίοδοι αιχµής) µέχρι το 20% του ονοµαστικού θερµικού φορτίου, για θερµοκρασία περιβάλλοντος 15 C (όριο θέρµανσης). Το θερµικό αυτό φορτίο δίνεται από τη σχέση: όπου : Q : θερµικό φορτίο Q = m. Cp. (T S -T R ), m : παροχή µάζας του υπέρθερµου νερού Cp : ειδική θερµότητα νερού T S : θερµοκρασία προσαγωγής Τ R : θερµοκρασία επιστροφής Από την παραπάνω σχέση συµπεραίνεται ότι το θερµικό φορτίο Q, που µεταβάλλεται εποχιακά και ηµερήσια, µπορεί να ικανοποιηθεί, θεωρητικά, από άπειρα ζεύγη τιµών (m, T S -T R ). Επειδή οι θερµοκρασίες επιστροφής του θερµού νερού, T R, που εξαρτώνται από τις καταναλώσεις, προσδιορίζονται, οι µεταβλητές της παραπάνω σχέσης είναι ουσιαστικά η παροχή m και η θερµοκρασία προσαγωγής T S. Η παροχή m κυµαίνεται µεταξύ της µέγιστης τιµής που αντιστοιχεί στην ονοµαστική παροχή σχεδιασµού της εγκατάστασης (100% m ον ) µέχρι κάποιας ελάχιστης τιµής, έτσι ώστε οι βαθµοί απόδοσης των αντλητικών συγκροτηµάτων να παραµένουν σε παραδεκτά επίπεδα. 13

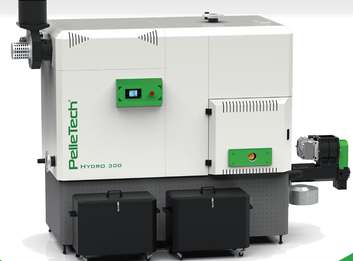

14 1.5 Κύρια χαρακτηριστικά συστήµατος Μονάδα παραγωγής θερµότητας. Η µονάδα παραγωγής θερµότητας µπορεί να είναι εγκατεστηµένη µέσα, κοντά ή και µακριά από την περιοχή που πρόκειται να θερµαίνει. Εικόνα 7: Κεντρικός σταθµός παραγωγής ενέργειας Εικόνα 8: Εξωτερική όψη κεντρικού λέβητα 14

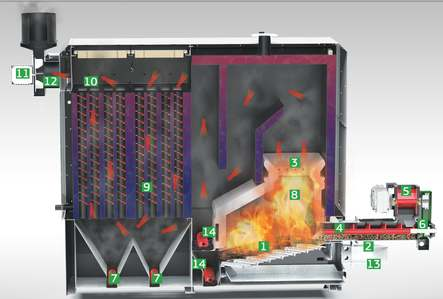

15 Εικόνα 9: Εσωτερικά στοιχεία λέβητα 1. Χυτοσίδηρος καυστήρας 7 βαθµίδων παλινδροµικής κίνησης µε δυνατότητα καύσης υλικών ακόµα και µε υγρασία που ξεπερνά το 60%. 2. Φυσητήρας παροχής αέρα κύριας καύσης µε inverter. 3. Θυρίδες παροχής αέρα δευτερογενής καύσης που εξασφαλίζουν επιπλέον ελεγχόµενη παροχή αέρα στα καυσαέρια, εµπλουτισµό και ανάφλεξη τους για άριστη ποιότητα καύσης και µεγάλο βαθµό απόδοσης. 4. Ενισχυµένοι κοχλίες παροχής καυσίµου µεγάλης διατοµής µε δυνατότητα µεταφοράς Wood Chips µέχρι και τύπου G Χυτοσίδηρο σύστηµα τροφοδοσίας µε περιστρεφόµενα διαµερίσµατα (SBP) παροχής υλικού καύσης, που εξασφαλίζει την προστασία από επιστροφή φωτιάς (starvalves backburn protection). 6. ιπλοί κινητήρες τροφοδοσίας καυσίµου νέας γενιάς, υψηλής απόδοσης µε πολύ χαµηλή ενεργειακή κατανάλωση, που καλύπτουν όλες τις νέες Ευρωπαϊκές οδηγίες. 7. Σύστηµα αυτόµατου καθαρισµού στάχτης του θαλάµου καύσης µε κοχλίες και εξαγωγή σε δοχείο ή σε κεντρικό σύστηµα συλλογής υπολειµµάτων. 15

16 8. Θάλαµος καύσης επενδυµένος µε πυρίµαχο µπετόν µεγάλου πάχους στα σηµεία επαφής της φλόγας µε τα τοιχώµατα, που εξασφαλίζει πολύ µεγάλη αντοχή στις χηµικές διεργασίες και θερµοκρασίες που αναπτύσσονται στο θάλαµο καύσης. Η χρήση πυροµπετόν συµβάλει στην ανάπτυξη µεγάλων θερµοκρασιών στο φλογοθάλαµο το οµαλό στέγνωµα των υγρών υλικών και την πλήρη αποτέφρωση τους. 9. Εναλλάκτης κάθετων αυλών 4 διπλών διαδροµών µε ενσωµατωµένους επιβραδυντές που διασφαλίζουν το µέγιστο χρόνο επιβράδυνσης των καυσαερίων αυξάνοντας την αποδοτικότητα µε την ελάχιστη δυνατή εκποµπή καυσαερίων. 10. Σύστηµα καθαρισµού του εναλλάκτη µε αυτόµατη παλινδροµική κίνηση των επιβραδυντών ανά τακτά χρονικά διαστήµατα, που εξασφαλίζει την µέγιστη δυνατή µεταφορά θερµότητας στο νερό. 11. Ηλεκτρονικά ελεγχόµενος κινητήρας ελκυσµού και απαγωγής καυσαερίων προς την καµινάδα. 12. Αισθητήρας Lambda ελέγχου και βελτιστοποίησης της καύσης για µέγιστο βαθµό απόδοσης και µειωµένα καυσαέρια. 13. Φυσητήρας θερµού αέρα ταχείας ανάφλεξης για καύσιµο 1660 W. 14. Αυτόµατη εξαγωγή στάχτης του καυστήρα Χαρακτηριστικά τµήµατα µιας τυπικής µονάδας θερµότητας. 1. Τµήµα παραλαβής - αποθήκευσης βιοµάζας Σιλό τροφοδοσίας βιοµάζας Αλυσοµεταφορέας καυσίµου 2. Τµήµα καύσης και θέρµανσης νερού Μεταλλικός θάλαµος καύσης Σχάρα καύσεως Ανεµιστήρας αέρα καύσης Λέβητας ζεστού νερού 16

17 3. Τµήµα διαχείρισης τέφρας και καυσαερίων Ταινία µεταφοράς τέφρας Σακόφιλτρο συγκράτησης ιπτάµενης τέφρας Καπνοδόχος 4. Αντλιοστάσιο κυκλοφορίας νερού τηλεθέρµανσης Το αντλιοστάσιο κυκλοφορίας, που θα εξυπηρετεί την κυκλοφορία του νερού στο δίκτυο διανοµής Το αντλιοστάσιο διανοµής, που θα εξυπηρετεί την κυκλοφορία του νερού στο κλειστό κύκλωµα µεταξύ µονάδας παραγωγής και εναλλακτών θερµότητας Σύστηµα µεταφοράς θερµότητας Αγωγοί. Αποτελείται από δίκτυο δίδυµων αγωγών για τη µεταφορά του υπέρθερµου νερού και του νερού επιστροφής από την περιοχή που θερµαίνουν και δίκτυο διανοµής το οποίο εγκαθίσταται µέσα στην πόλη χωριό µε κεντρικούς άξονες, κλάδους και διακλαδώσεις παροχής θερµότητας στους καταναλωτές, κατοικίες ή κτίρια (όπως το δίκτυο ύδρευσης ή φυσικού αερίου). Προτείνεται η εγκατάσταση δισωλήνιου συστήµατος υπογείων προµονωµένων αγωγών κατά ΕΝ253, όµοιο µε τα υφιστάµενα συστήµατα ΤΘ της ευρύτερης περιοχής. Στο σύστηµα αυτό υπάρχουν δύο αγωγοί προς κάθε καταναλωτή, ένας προσαγωγής και ένας επιστροφής. Το σύστηµα είναι έτσι σχεδιασµένο ώστε να µπορεί να τροφοδοτηθεί µε νερό θερµοκρασίας µέχρι και τους 105 ο C και να επιστρέψει ψυχρότερο από 65 ο C. Οι αγωγοί που θα χρησιµοποιηθούν θα έχουν τα πιο κάτω τεχνικά χαρακτηριστικά : ιάµετρος Πρωτεύον δίκτυο (από DN-400 έως DN-125) ευτερεύον δίκτυο (από DN-200 έως DN-40) Tερµατικό δίκτυο προς τους καταναλωτές (Προµονωµένοι εύκαµπτοι αγωγοί από δικτυωµένο πολυαιθυλένιο PEX, µόνωση διογκωµένης πολυουρεθάνης και εξωτερικό περίβληµα από σκληρό πολυαιθυλένιο Φ63 έως Φ32). Πάχος (σύµφωνα µε τα σχέδια της µελέτης) : 6,3. 7,1. 8 ή 8,8mm 17

18 Υλικό αγωγού (Χάλυβας St37.2) Το περίβληµα του αγωγού θα είναι κατασκευασµένο από πολυαιθυλένιο (HDPE). Η θερµική µόνωση που τοποθετείται µεταξύ του εσωτερικού χαλύβδινου αγωγού και του περιβλήµατος θα αποτελείται από στερεό αφρό πολυουρεθάνης (PUR). Ο συντελεστής θερµικής αγωγιµότητας της µόνωσης δεν θα πρέπει να ξεπερνά τα 0,027 W/MK στους 50 C. Οι σωληνώσεις είναι προµονωµένοι χαλύβδινοι αγωγοί µε εξωτερική προστατευτική επένδυση και χωρίς κενό αέρα ανάµεσα στο θερµοµονωτικό υλικό και το εξωτερικό περίβληµα αλλά έχουν µια ειδική προστασία (φύλλο πολυουρεθάνης) που εµποδίζει την υγρασία να µπει µέσα στο θερµοµονωτικό υλικό. Τα τρία βασικά στοιχεία των αγωγών, δηλ. ο χαλυβδοσωλήνας, το θερµοµονωτικό υλικό και το εξωτερικό προστατευτικό περίβληµα είναι συγκολληµένα µεταξύ τους από το εργοστάσιο παραγωγής και αποτελούν µία συµπαγή ενότητα. Επίσης όλα τα ειδικά τεµάχια του δικτύου (γωνίες, διακλαδώσεις, καµπύλες κ.λ.π.) είναι προκατασκευασµένα. Ο εντοπισµός των διαρροών στο σύστηµα αυτό γίνεται µε την τοποθέτηση ειδικού καλωδίου (αισθητήριο διαρροών) σε όλο το µήκος του αγωγού, το οποίο ελέγχει συνεχώς και εντοπίζει το σηµείο διαρροής. Εικόνα 10. ίκτυο εντός οικισµού (όρυγµα) 18

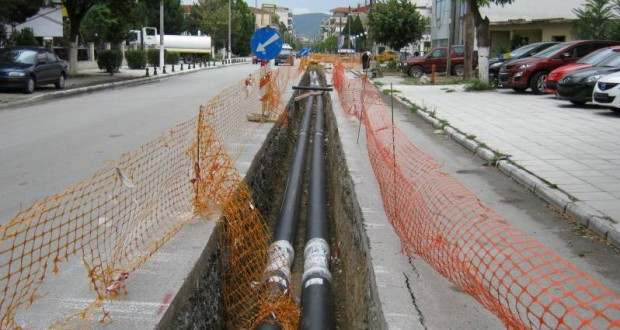

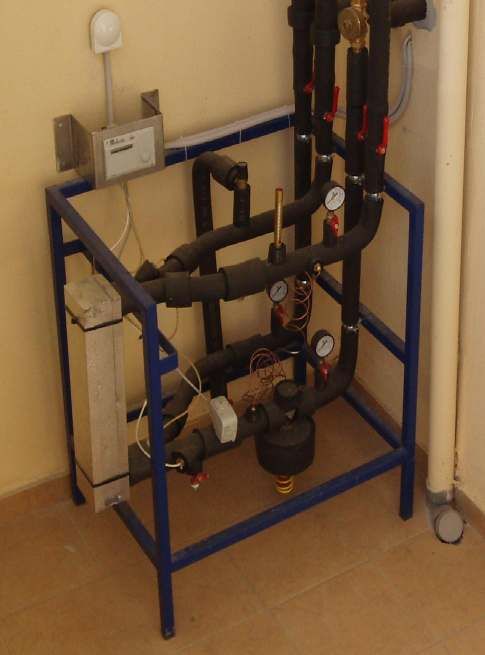

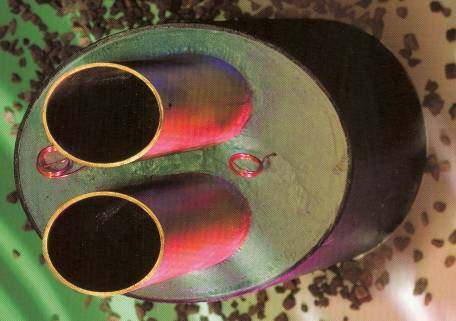

19 Εικόνα 11: ίκτυο διανοµής Εικόνα 12: Μονωµένος σωλήνας µε αισθητήριο διαρροών Κλάση µόνωσης Προτείνεται κλάση µόνωσης των προµονωµένων αγωγών τουλάχιστον Σύνδεση καταναλωτών. Στο χώρο του λεβητοστασίου των κτιρίων εγκαθίσταται ένας Θερµικός Υποσταθµός Καταναλωτών (ΘΥΚ). Αυτός αποτελείται από ύο κυκλώµατα σωληνώσεων, το πρωτεύον, όπου και κυκλοφορεί το νερό του δικτύου της Τ/Θ, και το δευτερεύον, όπου κυκλοφορεί το νερό που ήδη κυκλοφορούσε στο λέβητα Τον εναλλάκτη 19

20 Τον ελεγκτή ΘΥΚ Το θερµιδόµετρο, την ηλεκτροβάνα, τον εξωτερικό αισθητήρα κ.α. Προτείνεται η σύνδεση των κτιρίων στο δίκτυο µε την παρεµβολή θερµικού εναλλάκτη/ υποσταθµού. Το κόστος του ΘΥΚ ανέρχεται στο ποσό των περίπου και επιβαρύνει τον καταναλωτή. Εικόνα 13: Θερµικός Υποσταθµός Καταναλωτών Το θερµό (έως 105ºC) νερό του δικτύου διανοµής συνδέεται έµµεσα µε την εγκατάσταση του κτιρίου µε την χρησιµοποίηση εναλλάκτη θερµότητας. Τα πλεονεκτήµατα της έµµεσης σύνδεσης είναι ότι η εγκατάσταση θέρµανσης δεν επηρεάζεται ούτε από την πίεση ούτε από την ποιότητα του νερού του δικτύου τηλεθέρµανσης. Ο ελεγκτής του ΘΥΚ λαµβάνει δεδοµένα θερµοκρασίας από το πρωτεύον, το δευτερεύον και του περιβάλλον και µέσω κατάλληλων καµπύλων αντιστάθµισης, ρυθµίζει την ηλεκτροβάνα ροής ώστε να παραδίδει τόση θερµότητα στο κτίριο, όση 20

21 οι συνθήκες περιβάλλοντος απαιτούν συνυπολογιζόµενης της θερµικής αδράνειας του κτιρίου. Προτείνεται θερµικός υποσταθµός έµµεσης σύνδεσης. Στην περίπτωση αυτή το θερµό ή υπέρθερµο νερό του δικτύου τηλεθέρµανσης συνδέεται µε το κύκλωµα νερού της εγκατάστασης θέρµανσης κάθε κτιρίου µέσω ενός εναλλάκτη θερµότητας (Εικόνα 12). Τα πλεονεκτήµατα της έµµεσης σύνδεσης είναι ότι η εγκατάσταση θέρµανσης δεν επηρεάζεται ούτε από την πίεση ούτε από την ποιότητα του νερού του δικτύου τηλεθέρµανσης. Μειονέκτηµα αποτελεί το επιπλέον κόστος για τον εναλλάκτη και το δοχείο διαστολής, που είναι απαραίτητο στην εγκατάσταση κάθε κτιρίου. Μια τυπική διάταξη υποσταθµού µε έµµεση σύνδεση, σε δισωλήνιο σύστηµα θέρµανσης θερµού νερού περιγράφεται παρακάτω. 21

22 Εικόνα 14: Έµµεσο σύστηµα Στην περίπτωση αυτή η ρύθµιση της θερµοκρασίας γίνεται µέσω µιας ρυθµιστικής βαλβίδας, η οποία ρυθµίζει την παροχή του νερού µέσα στον εναλλάκτη θερµότητας. Με την αυξοµείωση της παροχής του νερού του δικτύου (σταθερής θερµοκρασίας) στον εναλλάκτη, ρυθµίζεται η θερµοκρασία προσαγωγής του θερµού νερού στο κτίριο. Η ρύθµιση γίνεται συνήθως ανάλογα µε την εξωτερική θερµοκρασία. Για µονοκατοικίες και µικρά κτίρια υπάρχουν προκατασκευασµένοι υποσταθµοί, πλήρως συναρµολογηµένοι και µε όλα τα απαραίτητα όργανα και συσκευές 22

23 Θερµοκρασίες µέσου Επειδή η εγκατάσταση τηλεθέρµανσης σχεδιάζεται έτσι ώστε να συνεργάζεται αρµονικά µε τις ήδη υπάρχουσες εσωτερικές εγκαταστάσεις κεντρικής θέρµανσης των οικοδοµών, οι οποίες διαστασιολογούνται για ονοµαστικές θερµοκρασίες C, θα πρέπει η θερµοκρασία προσαγωγής των δικτύων διανοµής και µεταφοράς να είναι µεγαλύτερη αυτών των τιµών. Καθορίζεται σαν ονοµαστική θερµοκρασία διανοµής (στον καταναλωτή) η θερµοκρασία των 115 C, µε δυνατότητα λειτουργίας µέχρι και C, για πιθανή κάλυψη αιχµών. Έτσι επιτυγχάνεται το µεγαλύτερο εύρος θερµοκρασιακής πτώσης προσαγωγής επιστροφής, µε ταυτόχρονη εγκατάσταση δικτύου διανοµής αποτελούµενου από προµονωµένους αγωγούς που εγκαθίστανται µε προέκταση απ ευθείας στο έδαφος και αποτελούν την πλέον εξελιγµένη τεχνολογία, για µέγιστη θερµοκρασία λειτουργίας που δεν υπερβαίνει τους 130 C. Επιλέγεται έτσι εποχιακή ρύθµιση θερµοκρασίας προσαγωγής µεταξύ 80 C και 120 C, ενώ οι θερµοκρασίες επιστροφής αναµένεται να κυµαίνονται µεταξύ 50 C και 70 C. Καύσιµο Όπως έχει προκύψει και από την ως τώρα έρευνα, ήδη όλοι σχεδόν οι κάτοικοι χρησιµοποιούν καυσόξυλα ως καύσιµο, που προέρχεται από την τοπική βιοµάζα και από το εµπόριο καυσόξυλων. Η προµήθεια µάλιστα των καυσόξυλων σε µεγαλύτερη ποσότητα και σε κεντρικό σηµείο συγκέντρωσης, αναµένεται να µειώσει το κόστος προµήθειας, τόσο όσο αφορά στην τοπική βιοµάζα, όσο και στα καυσόξυλα του εµπορίου. Εικόνα 15. ιαθεσιµότητα υπολειµµάτων υλοτοµίας στην υτική Μακεδονία (Πλατύφυλλα και κωνοφόρα δάση). 23

24 Εικόνα 16. υτική Μακεδονία: Εκτίµηση δυναµικού βιοµάζας 2007/2012 (Πηγή ΕΛ.Γ.Α Στατιστικές) Βιοµάζα (γενικά) Η βιοµάζα αποτελεί µία από τις πλέον χρησιµοποιούµενες πηγές ενέργειας. Είναι δε, αποτέλεσµα φωτοσυνθετικής δραστηριότητας, η οποία είναι µια φωτοχηµική διεργασία κατά την οποία οι φυτικοί οργανισµ µοί χερσαίας ή υδρόβιας προέλευσης, µετασχηµατίζουν την ηλιακή ενέργεια σε οργανική ουσία χρησιµοποιώντας σαν βασικές πρώτες ύλες : νερό, ανόργανα άλαταα και διοξείδιο του άνθρακα µε παράλληλη αποδέσµευση Ο 2, που επιστρέφει στην ατµόσφαιρα. Ως Βιοµάζα ορίζεται (ASTM/1981) κάθε οργανική ύλη που είναι διαθέσιµη σε ανανεώσιµη βάση, περιλαµβανοµένων των ενεργειακών καλλιεργειών, των υποπροϊόντων ή καταλοίπων των δασικών προϊόντων, των παραπροϊόντων ή των υπολειµµάτων γεωργικών καλλιεργειών, των ζωικών αποβλήτων, του οργανικού κλάσµατος των αστικών απορριµµάτων και των υδρόβιων φυτών. Με βάση την πηγή προέλευσης, τα ανανεώσιµα αποθέµατα βιοµάζας δύναται να κατηγοριοποιηθούν σε: απόβλητα δασική βιοµάζα ξύλο, υπολείµµατα δασικής ξυλείας (φλοιοί, κλαδιά και πριονίδια) δένδρα, θάµνοι και υπολείµµατα του δασικού κύκλου 24

25 ενεργειακές καλλιέργειες ΣΤΟΙΧΕΙΟ ΠΕΡΙΕΚΤΙΚΟΤΗΤΑ Άνθρακας 49% Οξυγόνο 43% Υδρογόνο 6% Θείο 0,05% Στάχτη 0,95% (K, Na, Ca, Mg, Si, κλπ.) Άζωτο 1% Εικόνα 17. Τυπική σύσταση βιοµάζας ασική βιοµάζα Η παραγωγή των δασικών προϊόντων γίνεται είτε µε το σύστηµα της δι αυτεπιστασίας εκµετάλλευσης, µε ανάθεση των υλοτοµικών εργασιών και των εργασιών µετατόπισης µέσω της ΚΕ (Κρατική Εκµετάλλευση ασών), είτε µε παραχώρηση των ληµµάτων στους δασικούς συνεταιρισµούς µε βάση το Προεδρικό ιάταγµα 126/1986. Με το τελευταίο τα δηµόσια δάση παραχωρούνται για εκµετάλλευση, συντήρηση και βελτίωση στους δασικούς συνεταιρισµούς. Οι δασικοί συνεταιρισµοί, γενικά, προτιµούν να παράγουν ξύλο χοντρών διαστάσεων και όχι δασικά προϊόντα, που έχουν µεγάλο κόστος παραγωγής σε σχέση µε το τιµή διάθεσής τους (ξύλο θρυµµατισµού και καυσόξυλο). Υπάρχει δηλαδή εγκατάλειψη του βιοµηχανικού ξύλου και του καυσόξυλου στον υλοτόµο. Η διαχείριση των δασών βασίζεται σε εγκεκριµένες διαχειριστικές µελέτες, οι οποίες έχουν δεκαετή διάρκεια ισχύος και καθορίζουν τις προτεινόµενες, κατά έτος και κατηγορία ξυλείας, ποσότητες δασικών προϊόντων, που µπορούν να εξαχθούν, από συγκεκριµένες κάθε φορά συστάδες, χωρίς να θιγεί η λειτουργικότητα, η υγεία και η αειφορική διαχείριση των δασών. Η συνολική, εξαγόµενη ποσότητα δασικών προϊόντων, επηρεάζεται σηµαντικά αφενός, από το ύψος των ετησίων χορηγούµενων πιστώσεων που 25

26 αφορούν την εκτέλεση των υλοτοµικών εργασιών και αφετέρου, από τη ζήτηση που υπάρχει από τους ασικούς Συνεταιρισµούς. Η διαχείριση µέχρι σήµερα των υπολειµµάτων, που προκύπτουν από τις υλοτοµίες, βασίζεται κυρίως στην ατελή χορήγηση σε µόνιµους κατοίκους συγκεκριµένων οικισµών, που βρίσκονται εντός ή συνορεύουν µε διαχειριζόµενα δηµόσια δάση, του δικαιώµατος συλλογής των εν λόγω υπολειµµάτων, για την κάλυψη των ατοµικών τους αναγκών. Καυσόξυλα Είναι το λεπτών διαστάσεων στρογγυλό ξύλο καθώς και το σχιστό, που λόγω πολλών ελαττωµάτων δεν µπορεί να χρησιµοποιηθεί ως τεχνικό ξύλο. Η καλλιέργεια και ανόρθωση των ελληνικών δασών αναµένεται να οδηγήσει στο µέλλον σε µείωση της παραγωγής καυσόξυλων. Σήµερα, εκτός από ένα µικρό ποσοστό (περίπου 20% των καυσόξυλων εµπορίου) «ξύλο θρυµµατισµού» για παραγωγή µοριοσανίδων στη βιοµηχανία, η υπόλοιπη παραγωγή καυσόξυλων καταναλώνεται για κάλυψη αναγκών θέρµανσης κυρίως και λιγότερο για µαγείρεµα. Γενικά, οι παράγοντες που επηρεάζουν την κατανάλωση του καυσόξυλου είναι: Ο πληθυσµός, το βιοτικό επίπεδό του και οι µεταβολές αυτού (η άνοδος του βιοτικού επιπέδου έχει σαν αποτέλεσµα κάποια παράλληλη αύξηση της κατανάλωσης του καυσόξυλου στα αστικά κέντρα και στις εξοχικές κατοικίες, γιατί υπάρχει η τάση λειτουργίας τζακιού). Το ποσοστό του αγροτικού πληθυσµού (επειδή κατά κανόνα ο αγροτικός πληθυσµός τείνει να καλύψει τις ανάγκες του από τους τοπικούς φυσικούς πόρους). Το είδος της αγροτικής κατοικίας, το µέγεθος και τη τεχνολογία θερµικής µόνωσης αυτής. Η τεχνολογία της καύσης του ξύλου για την παραγωγή της θερµικής ενέργειας. 26

27 Οι κλιµατικές συνθήκες, που επικρατούν στην περιοχή. Η πολιτική παρέµβασης του κράτους στην αγορά καυσόξυλου. Το θερµιδικό περιεχόµενο του ξύλου σε σχέση µε την τιµή των άλλων καυσίµων και το σχετικό κόστος µετατροπής αυτών σε θερµική ενέργεια. Η χρησιµοποίηση των καυσόξυλων σε τηλεθερµάνσεις χωριών και πόλεων αποτελεί τεχνολογία ήδη δοκιµασµένη και επιτυχηµένα διαδοµένη σε πολλές χώρες του κόσµου. Το ενεργειακό περιεχόµενο της εν λόγω βιοµάζας εξαρτάται από το είδος του ξύλου. Έχουν βρεθεί µεγάλες διαφορές στη θερµαντική αξία των διαφόρων ειδών ξύλου, οι οποίες κυµαίνονται από kcal/kg. Για τα πλατύφυλλα (οξιά, δρυς) η µέση θερµαντική αξία ανέρχεται σε 4,7Μcal/kg περίπου, ενώ για τα κωνοφόρα (πεύκο) σε 4,8Μcal/kg περίπου. Για λόγους ασφαλείας υπολογισµών και σύµφωνα µε την ΑΠ. 6/Β/οικ ΦΕΚ 15266/ περί κατευθύνσεων διεξαγωγής ενεργειακών επιθεωρήσεων, η Κατώτερη Θερµογόνος ύναµη του ξύλου λαµβάνεται για τις ανάγκες της παρούσης, ίση µε 3,5 Mcal/kg. Χαρακτηριστικά προτεινόµενης βιοµάζας. Για απλοποίηση της λειτουργίας και της προµήθειας καυσίµου (βιοµάζα) τα χαρακτηριστικά πρέπει να είναι τα εξής: ιαστάσεις : < 5 cm σε κάθε διάσταση στο 100% Υγρασία : 40 % µέγιστη Θερµογόνος δύναµη : kcal/kg Τέφρα : < 10% Το καύσιµο δεν θα πρέπει να περιέχει ξένα σώµατα (χώµα, πέτρες, µέταλλα). Το σηµείο τήξης της τέφρας πρέπει να είναι µεγαλύτερο από

28 Για τα εν λόγω καύσιµα η βέλτιστη τεχνολογία είναι η καύση µε παλινδροµικά κινούµενη εσχάρα µε τα εξής πλεονεκτήµατα: 1. Αυτόµατη εξαγωγή τέφρας από το θάλαµο. εν απαιτείται χειροκίνητος καθαρισµός της εστίας καύσης µε ότι αυτό συνεπάγεται σε χρόνο και κόπο. 2. Η συνεχής εξαγωγή τέφρας αποτρέπει τη δηµιουργία υαλοποιήσεων και συσσωµατωµάτων. 3. Το σύστηµα καύσης είναι ευέλικτο και µπορεί να προσαρµοστεί σε πληθώρα καυσίµων µε διαφορετικά χαρακτηριστικά κοκκοµετρίας, υγρασίας και τέφρας. 28

29 1.6 Εκτίµηση προϋπολογισµού. ΕΚΤΙΜΗΣΗ ΠΡΟΥΠΟΛΟΓΙΣΜΟΥ ΟΙΚΙΣΜΟΥ Οικισµός Προµήθεια και πλήρης εγκατάσταση του δικτύου σωληνώσεων Προµήθεια και εγκατάσταση θερµικού σταθµού Λεβητοστάσιο (Οικίσκος, λέβητας, κυκλοφορητές, δοχείο αδρανείας) Σιλό αποθήκευσης, αυτόµατη τροφοδοσία, φίλτρο κατακράτησης σωµατιδίων ίκτυο διανοµής (παροχή καταναλωτών) Ηλεκτρολογικές Εργασίες Προµήθεια Εξοπλισµού Σύνολο µέτρων 1950 Τεµάχια 100 Τεµάχια 1 Τεµάχια 1 Τεµάχια 100 Τεµάχια 1 Τιµή / Μέτρο 160 Τιµή / Τεµάχιο Τιµή / Τεµάχιο Τιµή / Τεµάχιο Τιµή / Τεµάχιο Τιµή / Τεµάχιο Πεδινό Συνολική τιµή αγωγών Σύνολο τιµής Σύνολο τιµής Σύνολο τιµής Σύνολο τιµής Σύνολο τιµής Σύνολο Προϋπολογισµού χωρίς Φ.Π.Α Η εκτίµηση είναι να συνδεθούν 100 σπίτια από το σύνολο των 100. Σύστηµα επεξεργασίας επίσης δασικής βιοµάζας δεν θα απαιτηθεί, εφόσον τόσο ο συνεταιρισµός, όσο και οι προµηθευτές καυσοξύλου του εµπορίου έχουν τη δυνατότητα προµήθειας καυσόξυλων καταλλήλων διαστάσεων. Επίσης, οι παραπάνω εκτιµήσεις ισχύουν για χρονικό ορίζονται 20-ετίας, καθώς δεν αναµένεται αύξηση του πληθυσµού για το προσεχές διάστηµα. Σύνολο: ~ προ ΦΠΑ, ~ µε ΦΠΑ. 29

30 Εικόνα 18. Προτεινόµενη όδευση. 30

31 1.7 Κόστος µετατροπής κατοικιών. Το κόστος µετατροπής των κατοικιών αφορά στο κόστος τοποθέτησης των υποσταθµών των εναλλακτών θερµότητας και αντικατάστασης των προηγούµενων συστηµάτων θέρµανσης στα σπίτια των καταναλωτών. Το κόστος αυτό είναι σηµαντικό εφόσον αναφέρεται σε ήδη υπάρχουσες κατοικίες που έχουν ήδη άλλου τύπου συστήµατα θέρµανσης. Αντίθετα, όταν οι κατοικίες είναι νεόκτιστες το κόστος αυτό µειώνεται σηµαντικά. Σε γενικές γραµµές το κόστος µετατροπής των κτιρίων είναι ελάχιστο για χρήστες που χαρακτηρίζονται από υψηλή κατανάλωση και µέγιστο για χρήστες που χαρακτηρίζονται από µικρή κατανάλωση. Επίσης, το κόστος µετατροπής των κατοικιών των καταναλωτών όσον αφορά σε µεγάλα συστήµατα τηλεθέρµανσης, αναλαµβάνεται συνήθως από τους ίδιους τους καταναλωτές ή σε πολλές περιπτώσεις µοιράζεται µεταξύ του συστήµατος τηλεθέρµανσης και του καταναλωτή, κίνηση που αποτελεί καλή στρατηγική µάρκετινγκ για την προσέγγιση περισσότερων πελατών. Γενικά, το κόστος αυτό αποτελεί σηµαντικό παράγοντα του αρχικού κόστους καθώς είναι δύσκολα διαχειρίσιµο και δύναται να αποτελέσει εµπόδιο στην προσέγγιση πελατών. Όσον αφορά σε συστήµατα τηλεθέρµανσης µεγάλου µεγέθους όσο το µέγεθος της θερµικής κατανάλωσης των χρηστών µειώνεται ή η δυσκολία µετατροπής των κατοικιών τους λόγω του προϋπάρχοντος συστήµατος θέρµανσης αυξάνεται τόσο πιο αντίοικονοµικό είναι για το σύστηµα να αναλάβει το κόστος µετατροπής. Παρόλα αυτά, στην παρούσα µελέτη, και εφόσον µιλάµε για συστήµατα τηλεθέρµανσης µικρού µεγέθους (µικροί οικισµοί από 20 κατοικίες) το κόστος µετατροπής είναι υψηλό αλλά λόγω του χαµηλού κόστους των σωληνώσεων µπορεί να αναληφθεί από το σύστηµα τηλεθέρµανσης εξ ολοκλήρου. Συνεπώς, βάσει των παραπάνω και των αντίστοιχων ευρεθέντων εκτιµήσεων θεωρείται το εύρος της τιµής κόστους µετατροπής των κατοικιών των χρηστών ως: Τιµή µετατροπής κτιρίων = 7,542 22,622 /ΜWhth 31

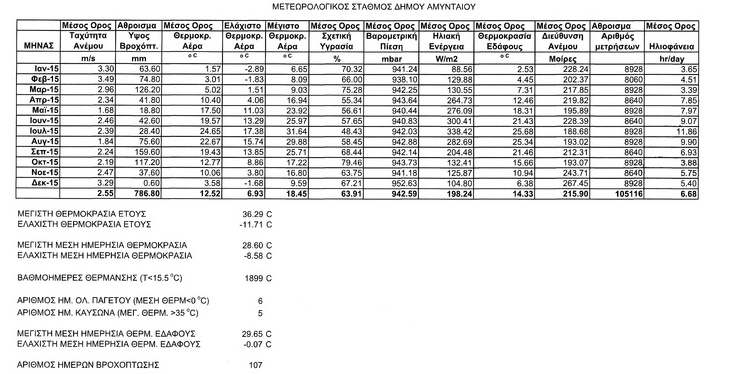

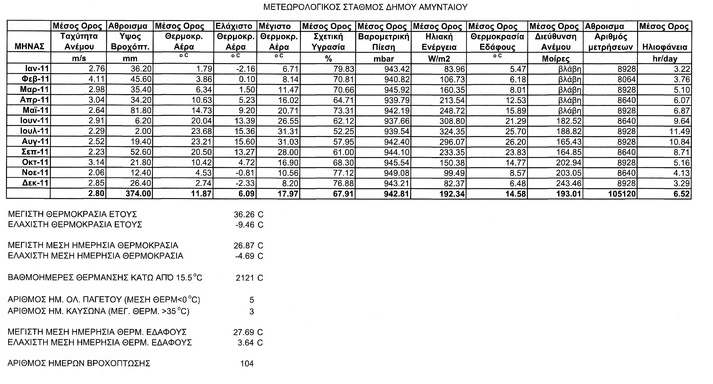

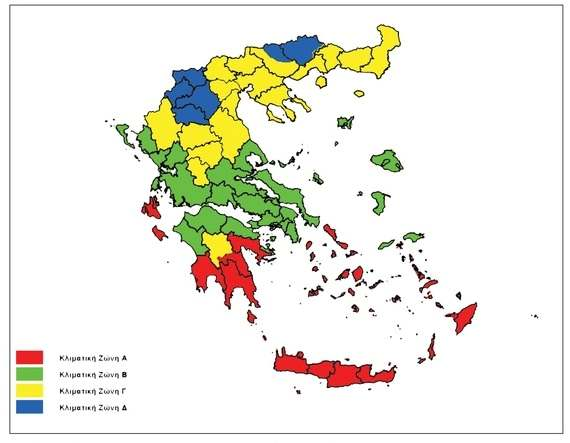

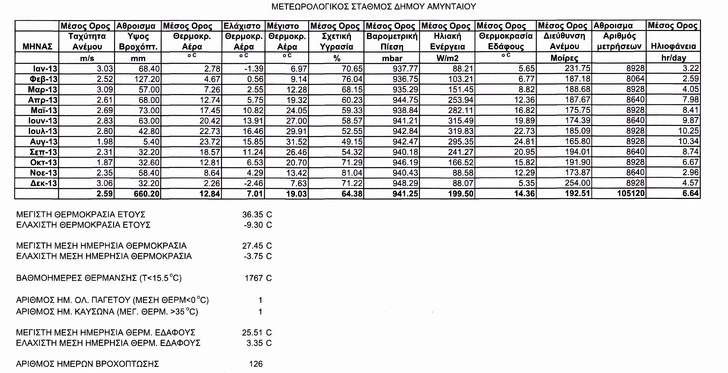

32 1.8 Κλιµατολογικά στοιχεία Θερµοκρασίες περιβάλλοντος. ΚΛΙΜΑΤΙΚΗ ΖΩΝΗ ΖΩΝΗ Α ΖΩΝΗ Β ΖΩΝΗ Γ ΖΩΝΗ ΝΟΜΟΙ Ηράκλειο, Χανιά, Ρέθυµνο, Λασίθι, Κυκλάδες, ωδεκάνησα, Σάµος, Μεσσηνία, Λακωνία, Αργολίδα, Ζάκυνθος, Κεφαλονιά, Ιθάκη Κορινθία, Ηλεία, Αχαΐα, Αιτωλοακαρνανία, Φθιώτιδα, Φωκίδα, Βοιωτία, Αττική, Εύβοια, Μαγνησία, Σποράδες, Λέσβος, Χίος, Κέρκυρα, Λευκάδα, Θεσπρωτία, Πρέβεζα, Άρτα Αρκαδία, Ευρυτανία, Ιωάννινα, Λάρισα, Καρδίτσα, Τρίκαλα, Πιερία, Ηµαθία, Πέλλα, Θεσσαλονίκη, Κιλκίς, Χαλκιδική, Σέρρες, Καβάλα, ράµα, Θάσος, Σαµοθράκη, Ξάνθη, Ροδόπη, Έβρος Γρεβενά, Κοζάνη, Καστοριά, Φλώρινα Εικόνα 19. ιαχωρισµός της Ελληνικής επικράτειας σε κλιµατικές ζώνες κατά νοµούς ΤΟΤΕΕ /

33 Σύµφωνα µε την ΤΟΤΕΕ /2010 η περιοχή του έργου ανήκει στην κλιµατική ζώνη µε τα ακόλουθα χαρακτηριστικά θερµοκρασιακά µεγέθη ( ο C). Ως θερµοκρασία υπολογισµού των εγκαταστάσεων στην περιοχή λαµβάνεται αυτή των -12 C περίπου. Στον ακόλουθο πίνακα παρουσιάζονται στοιχεία βαθµοηµερών θέρµανσης µε θερµοκρασία αναφοράς 18 ο C διαφόρων περιοχών της Ελλάδος, µεταξύ των οποίων και το Αµύνταιο. ενώ η περίοδος θέρµανσης ανέρχεται σε βαθµοηµέρες ξηρού θερµοµέτρου σε θερµοκρασία αναφοράς 18 ο C (ΤΟΤΕΕ /2010). ΙΑΝ ΦΕΒ ΜΑΡ ΑΠΡ ΜΑΪ ΟΚΤ ΝΟΕ ΕΚ ΣΥΝΟΛΟ ΑΜΥΝΤΑΙΟ ΚΟΖΑΝΗ ΑΘΗΝΑ ΘΕΣ/ΝΙΚΗ ΗΡΑΚΛΕΙΟ ΚΟΜΟΤΗΝΗ Εικόνα 20. Βαθµοηµέρες θέρµανσης (θ.α. 18 o C) 33

34 34

35 35

36 36

37 1.9 Οφέλη από την εγκατάσταση τοπικού δικτύου ΤΘ και λέβητα βιοµάζας. οφέλη: Η εγκατάσταση ενός συστήµατος ΤΘ στον οικισµό θα επιφέρει τα ακόλουθα 1) Η προµήθεια των καυσόξυλων σε µεγαλύτερη ποσότητα και σε κεντρικό σηµείο συγκέντρωσης, αναµένεται να µειώσει το κόστος προµήθειας, τόσο όσο αφορά στην τοπική βιοµάζα, όσο και στα καυσόξυλα του εµπορίου. 2) Ελέγχεται πολύ πιο εύκολα η απόδοση του συστήµατος καύσης-λέβητα, εξοικονοµώντας ακόµη περισσότερους οικονοµικούς και ενεργειακούς πόρους. 3) Ελέγχονται πολύ πιο εύκολα οι περιβαλλοντικές επιπτώσεις της καύσης, µε την προσθήκη των κατάλληλων φίλτρων. 4) Εξοικονόµηση χρόνου και βελτίωση του δείκτη άνεσης των κατοίκων. Σύµφωνα µε την έκθεση του ΤΕΙ υτικής Μακεδονίας για το χωριό του Πεδινού, οι κάτοικοι του οικισµού είναι εξαιρετικά θετικοί στο ενδεχόµενο εγκατάστασης συστήµατος ΤΘ: 1) Λόγω άνεσης. 2) Λόγω εξοικονόµησης πόρων, καθώς βελτιώνεται η τιµή προµήθειας καυσίµου και ελέγχεται και βελτιώνεται η απόδοση του συστήµατος. 3) Λόγω της βελτίωσης των περιβαλλοντικών επιπτώσεων. 37

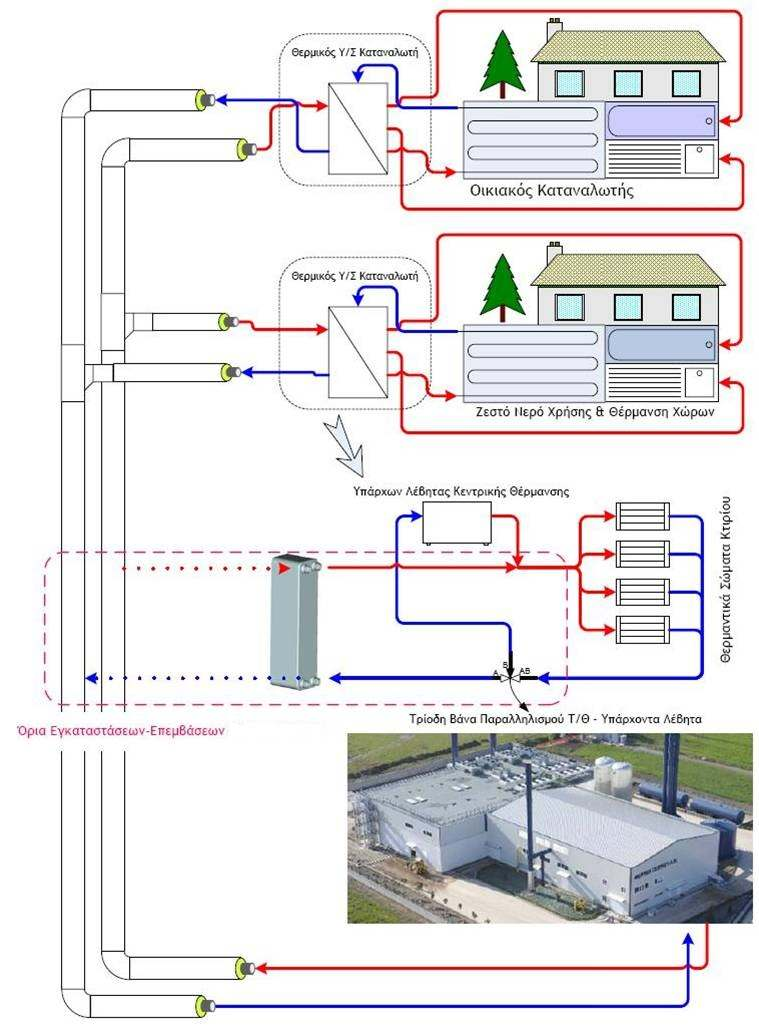

38 1.10 Σχηµατικό διάγραµµα δικτύου τηλεθέρµανσης. Εικόνα 21. ιάγραµµα σωληνώσεων - καταναλωτών. 38

39 1.11 Ερωτηµατολόγια κατοίκων οικισµού Αλλαγή µεθόδου θέρµανσης. Ιστορικά, η χρήση του ξύλου για τη θέρµανση µειώθηκε την προηγούµενη δεκαετία, λόγω της σταθερότητας στη χαµηλή τιµή του πετρελαίου θέρµανσης, οπότε και πολλά σπίτια εξοπλίστηκαν µε λέβητες πετρελαίου και δίκτυο θερµαντικών σωµάτων. Όµως µετά την οικονοµική κρίση των τελευταίων ετών, η χρήση του πετρελαίου πρακτικά εγκαταλείφτηκε και επανήλθε η χρήση του ξύλου. Παρόλα αυτά: 1) Λόγω της γνώσης όλων των κατοίκων για τα πλεονεκτήµατα της τηλεθέρµανσης (µικρό κόστος εγκατάστασης, µικρό κόστος λειτουργίας, ευκολία λειτουργίας), αφού το Αµύνταιο, βρίσκονται πολύ κοντά και 2) Λόγω της γήρανσης του πληθυσµού και της δυσκολίας του εφοδιασµού µε ξύλα που έχει αυτή η ευαίσθητη οµάδα πληθυσµού, ήταν αδιαµφισβήτητη η διάθεση της συντριπτικής πλειονότητας του πληθυσµού να αλλάξει µέθοδο θέρµανσης. Ήταν επίσης αδιαµφισβήτητη η διάθεση του κόσµου να αντικαταστήσει την υπάρχουσα µέθοδο θέρµανσης µόνο µε την τηλεθέρµανση. Κατοικίες Θα προτιμούσατε λειτουργία της παλιάς μεθόδου θέρμανσης σε σπανιες περιπτώσεις (πχ αστοχία νέας μεθόδου ή διακύμανση τιμής της) Θα προτιμούσατε ύπαρξη παλιάς μεθόδου θέρμανσης και λειτουργία μιας νέας επικουρικά; Κατοικίες Θα προτιμούσατε πλήρη αντικατάσταση της μεθόδου θέρμανσης (Προσθήκη από τον κόσμο -Μόνο αν έχει τα χαρακτηριστικά της Τ/Θ: Φθηνή και χωρίς κούραση ) 0 0,5 1 1,5 2 2,5 Εικόνα 22: Μέθοδος θέρµανσης ανά έκταση 39

40 Χρήση βιοµάζας. Ήταν εξαιρετικά υψηλό το ποσοστό των κατοίκων που γνώριζαν θέµατα εγκατάστασης, χρήσης και κόστους µεθόδων θέρµανσης από βιοµάζα. Γνώριζαν σχεδόν όλοι τι είναι το pellet, αν συµφέρει συγκριτικά µε τη θέρµανση µε ξύλα, το κόστος προµήθειας, κτλ. Επειδή το συγκεκριµένο χωριό δεν έχει δικαιώµατα σε ξυλεία, αλλά οι κάτοικοι προµηθεύονται ξύλα από το τοπικό ρέµα. Το άνω όριο ανά κατοικία κυµαίνεται από τόνους ανά έτος. Το κόστος προµήθειας για «άκοπα» ξύλα είναι 45 / tn. To κόστος για ξύλα έτοιµα για καύση µπορεί να φτάσει το µέγιστο τα 60 / tn. Μία µέση κατοικία 100 τετραγωνικών µέτρων στο συγκεκριµένο χωριό χρειάζεται ετησίως 20 τόνους ξύλου. Οι κάτοικοι πιστεύουν ότι το pellet κοστίζει 300 / tn και θεωρούν τον αντίστοιχο λέβητα αρκετά ακριβότερο και συνεπώς αποφεύγουν την εγκατάστασή του και τη χρήση pellet. Τέλος, θεωρούν πολύ θετική εξέλιξη την προσπάθεια για εγκατάσταση τηλεθέρµανσης, ακόµα και αν προέρχεται από βιοµάζα (ξύλα ή pellet) και θεωρούν πολύ θετικό το να γίνει εγκατάσταση που να καλύπτει οµάδες οικισµών. Άλλο ( Ευρώ / tn για ξύλο από συνεταιρισμο ενώ 300 Ευρώ / tn για pellet) Γνωρίζετε αν υπάρχει προμηθευτής pellet στην περιοχή; Φοβάστε για ζημιές στην οικία από τον καπνό της καύσης; Πιστεύετε ότι θα είναι πιο κουραστική η προμήθεια πρώτης ύλης και η NAI OXI Γνωρίζετε αν συμφέρει συγκριτικά με τη μέθοδο θέρμανσης που έχετε Ξέρετε τι είναι pellet ή μπρικέτα; 0 0,2 0,4 0,6 0,8 1 1,2 Εικόνα 23: Σύγκριση ξύλου pellet κατά την κρίση των κατοίκων. 40

41 1.12 Κοινωνικοοικονοµικές επιπτώσεις. Το έργο της τηλεθέρµανσης, από τη φύση του έργο υποδοµής κοινωνικού χαρακτήρα, δύναται ως ένα βαθµό να υποστηρίξει την ανάπτυξη της περιοχής. Είναι έργο του οποίου το όφελος σε καµία περίπτωση δεν πρέπει να εννοείται ως η συνεχής αύξηση των κερδών του φορέα λειτουργίας. Τα οφέλη του έργου θα πρέπει να αναζητηθούν περισσότερο στην κατεύθυνση της εθνικής οικονοµίας και του κοινωνικού συνόλου. Για τους παραπάνω λόγους, θα πρέπει ο φορέας υλοποίησης να αναζητήσει και να διασφαλίσει ικανοποιητικά ποσοστά χρηµατοδότησης, τα οποία θα εξασφαλίσουν µία εύρωστη οικονοµικά επιχείρηση. Η κοινωνικότητα του έργου θα πρέπει να γίνει κατανοητή από τους δηµότες πελάτες, στους οποίους ουσιαστικά θα ανήκει, ως δηµοτική επιχείρηση. Το έργο αυτό δίνει ουσιαστικά τη δυνατότητα στην τοπική κοινωνία να διαχειρισθεί ουσιαστικά µόνη της, αυτόνοµα, ένα σηµαντικό µερίδιο της τοπικής αγοράς αγορά θερµότητας καθετοποιώντας ολόκληρη την παραγωγική διαδικασία αυτής, αφού ουσιαστικά θα εµπλέκεται µε την τηλεθέρµανση σε όλες τις φάσεις της. Ο φορέας λειτουργίας του έργου θα απασχολήσει σε µόνιµη βάση άτοµα από την τοπική κοινωνία. Η υλοποίηση, τέλος, του έργου θα δηµιουργήσει ένα νέο τεχνολογικό status στην περιοχή δίνοντας την ευκαιρία, ιδιαίτερα στους νέους, να αποκτήσουν την εµπειρία και την τεχνογνωσία σε µία νέα για την περιοχή ενεργειακή τεχνολογία, που αξιοποιεί έναν ανανεώσιµο τοπικό πόρο. 41

42 1.13 Οφέλη τηλεθέρµανσης. 1. Περιβαλλοντικά οφέλη Νέα τεχνολογία Ο καταναλωτής µε την τηλεθέρµανση έχει: Καθαρότερο περιβάλλον -χωρίς καυσαέρια και οσµές (κατάργηση εκατοντάδων καµινάδων) Νέο εξοπλισµό & τεχνολογία Χωρίς κόστος κτήσης, εγκατάστασης Χωρίς µέριµνα για τη συντήρησή του Με ενσωµατωµένη τη Λειτουργία Αντιστάθµισης (Η/Υ διαχειρίζεται «έξυπνα» τη θέρµανση εξασφαλίζοντας τη θερµική άνεση των καταναλωτών µε κατανάλωση λιγότερης ενέργειας και κατά συνέπεια επιτυγχάνει εξοικονόµηση κόστους θέρµανσης) 2. ιαχειριστικά οφέλη Τεχνική υποστήριξη Ο καταναλωτής µε την τηλεθέρµανση απολαµβάνει: Ασφαλή θέρµανση (ζεστό νερό όχι καύσιµο) ιαθέσιµη επί 24ωρης βάσης όλο το χρόνο Χωρίς ανάγκη παραγγελίας καυσίµου- Χωρίς το άγχος της παραλαβής Άµεση εξυπηρέτηση και τεχνική υποστήριξη Συµβουλευτική υποστήριξη για θέµατα θέρµανσης 3. Οικονοµικά οφέλη Ταυτόχρονα είναι: Η Φθηνότερη πηγή οικιακής θέρµανσης Έως και 60% οικονοµικότερη από τα έξοδα µε τη χρήση πετρελαίου 42

43 Η πληρωµή της ενέργειας που χρησιµοποιήθηκε γίνεται 30 (περίπου) µέρες µετά την κατανάλωσή της Με τη δυνατότητα διακανονισµού εξόφλησης του κόστους θέρµανσης, ώστε να δοθεί η δυνατότητα σε όλα τα νοικοκυριά να απολαύσουν χωρίς άγχος το αγαθό της θέρµανσης 43
