1 Πίνακες ρυθμίσεων WRS της Wolf Πίνακας ρυθμίσεων λέβητα R1 σελίδα 2 Πίνακας ρυθμίσεων λέβητα R2 σελίδα 3 Πίνακας ρυθμίσεων λέβητα R3 σελίδα 5 Πίνακας ρυθμίσεων λέβητα R21 για διβάθμια ή διαφορική λειτουργία σελίδα 7 Πίνακας ρυθμίσεων για λέβητα συμπύκνωσης πετρελαίου COB σελίδα 9 Πίνακας ρυθμίσεων για λέβητα συμπύκνωσης αερίου MGK σελίδα 11 Πίνακας ρυθμίσεων για επίτοιχους λέβητες αερίου και επίτοιχους λέβητες συμπύκνωσης αερίου / κεντρικές μονάδες μέχρι 50 kw σελίδα 13 WRS-Σύστημα τηλεσυντήρησης σελίδα 16 Πίνακας ρυθμίσεων για επίτοιχους λέβητες συμπύκνωσης αερίου CGB-75/100 σελίδα 17 Εξαρτήματα για πίνακες ρυθμίσεων με ebus σελίδα 19 Πίνακας ρυθμίσεων για ηλιοθερμία σελίδα 20 Πίνακας ρυθμίσεων για αερόθερμα LH, TLH, LHD/LHD-V, TLHD/TLHD-K σελίδα 21 1

2 Πίνακας ρυθμίσεων λέβητα R1 Πίνακες ρυθμίσεων/εξαρτήματα = 02 Πίνακας ρυθμίσεων λέβητα R ,- Ρύθμιση θερμοκρασίας λέβητα για μονοβάθμιους καυστήρες, Επυθυμητή θερμοκρασία λέβητα ρυθμιζόμενη από C ηλεκτρονική ρύθμιση θερμοκρασίας μποϊλερ, Επυθυμητή θερμοκρασία μποϊλερ ρυθμιζόμενη από C Είσοδος για θερμοστάτη χώρου Λειτουργία απασφάλισης για καυστήρα πετρελαίου της Wolf με FA SH... Θερμοστάτης χώρου ,- Προσέξτε τον κανονισμό εξοικονόμησης ενέργειας EnEV 12! 2

3 Πίνακας ρυθμίσεων λέβητα R2 Πίνακες ρυθμίσεων/εξαρτήματα = 02 Πίνακας ρυθμίσεων λέβητα R ,- Δίκλωνο καλώδιο σύνδεσης ebus Ρύθμιση θερμοκρασίας λέβητα με αντιστάθμιση για μονοβάθμιους καυστήρες Ηλεκτρονική ρύθμιση θερμοκρασίας μποϊλερ Παραμετροποιημένη έξοδος (π.χ. ανακυκλοφορία, σήμα συναγερμού κλπ.) Παραμετροποιημένη είσοδος (π.χ. θερμοστάτης χώρου, πλήκτρο ανακυκλοφορίας κλπ) Λειτουργία απασφάλισης για καυστήρες πετρελαίου της Wolf με FA SH... Χρονοπρογράμματα για θέρμανση, παραγωγή ζεστού νερού χρήσης και ανακυκλοφορία Μονάδα χειρισμού BM με φωτιζόμενη οθόνη και ενσωματωμένες ενδείξεις κειμένων Η μονάδα χειρισμού σε συνδυασμό με μία βάση στήριξης τοίχου μπορεί να χρησιμοποιηθεί σαν τηλεχειριστήριο Επεκτάσιμος με μέγιστο 7 μονάδες ανάμιξης MM και μία μονάδα χειρισμού ηλιακού SM1 Επεκτάσιμος με ISM 4 (LON-μονάδα θύρας επαφής) για σύνδεση με το σύστημα BMS κτηρίων Μονάδα χειρισμού ανάμιξης MM ,- Μονάδα επέκτασης για την ρύθμιση ενός κυκλώματος ανάμιξης Ρύθμιση θερμοκρασίας προσαγωγής με αντιστάθμιση Μορεί να χρησιμοποιηθεί και σαν ανόρθωση θερμοκρασίας επιστροφής σε λέβητες Μονάδα χειρισμού ηλιακού SM ,- Μονάδα επέκτασης για την ρύθμιση ενός ηλιακού κυκλώματος συμπεριλαμβανομένων αισθητήρα συλλέκτη, αισθητήρα μποϊλερ και θήκες αισθητήρων 3

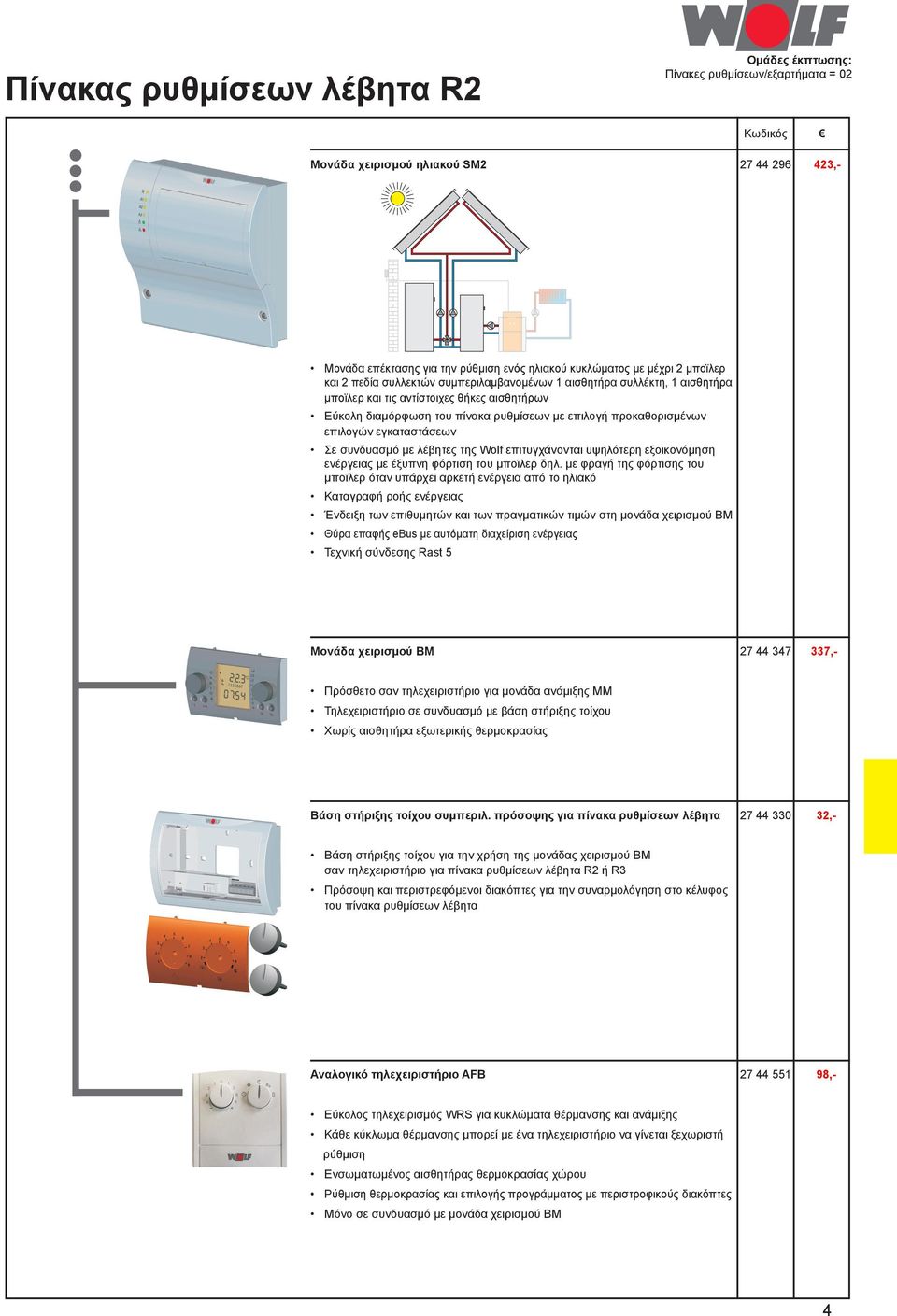

4 Πίνακας ρυθμίσεων λέβητα R2 Πίνακες ρυθμίσεων/εξαρτήματα = 02 Μονάδα χειρισμού ηλιακού SM ,- Μονάδα επέκτασης για την ρύθμιση ενός ηλιακού κυκλώματος με μέχρι 2 μποϊλερ και 2 πεδία συλλεκτών συμπεριλαμβανομένων 1 αισθητήρα συλλέκτη, 1 αισθητήρα μποϊλερ και τις αντίστοιχες θήκες αισθητήρων Μονάδα χειρισμού BM ,- Πρόσθετο σαν τηλεχειριστήριο για μονάδα ανάμιξης MM Τηλεχειριστήριο σε συνδυασμό με βάση στήριξης τοίχου Χωρίς αισθητήρα εξωτερικής θερμοκρασίας Βάση στήριξης τοίχου συμπεριλ. πρόσοψης για πίνακα ρυθμίσεων λέβητα ,- Βάση στήριξης τοίχου για την χρήση της μονάδας χειρισμού BM σαν τηλεχειριστήριο για πίνακα ρυθμίσεων λέβητα R2 ή R3 Πρόσοψη και περιστρεφόμενοι διακόπτες για την συναρμολόγηση στο κέλυφος του πίνακα ρυθμίσεων λέβητα Αναλογικό τηλεχειριστήριο AFB ,- Εύκολος τηλεχειρισμός WRS για κυκλώματα θέρμανσης και ανάμιξης Κάθε κύκλωμα θέρμανσης μπορεί με ένα τηλεχειριστήριο να γίνεται ξεχωριστή ρύθμιση Ενσωματωμένος αισθητήρας θερμοκρασίας χώρου Ρύθμιση θερμοκρασίας και επιλογής προγράμματος με περιστροφικούς διακόπτες Μόνο σε συνδυασμό με μονάδα χειρισμού BM 4

5 Πίνακας ρυθμίσεων λέβητα R3 Πίνακες ρυθμίσεων/εξαρτήματα = 02 Πίνακας ρυθμίσεων λέβητα R ,- Δίκλωνο καλώδιο σύνδεσης ebus Ρύθμιση θερμοκρασίας λέβητα με αντιστάθμιση για μονοβάθμιους καυστήρες Ρύθμιση θερμοκρασίας ενός κυκλώματος ανάμιξης με αντιστάθμιση Ηλεκτρονική ρύθμιση θερμοκρασίας μποϊλερ Παραμετροποιημένη έξοδος (π.χ. ανακυκλοφορία, σήμα συναγερμού κλπ.) Παραμετροποιημένη είσοδος (π.χ. θερμοστάτης χώρου, πλήκτρο ανακυκλοφορίας κλπ) Λειτουργία απασφάλισης για καυστήρες πετρελαίου της Wolf με FA SH... Χρονοπρογράμματα για θέρμανση, παραγωγή ζεστού νερού χρήσης και ανακυκλοφορία Μονάδα χειρισμού BM με φωτιζόμενη οθόνη και ενσωματωμένες ενδείξεις κειμένων Η μονάδα χειρισμού σε συνδυασμό με μία βάση στήριξης τοίχου μπορεί να χρησιμοποιηθεί σαν τηλεχειριστήριο Επεκτάσιμος με μέγιστο 6 μονάδες ανάμιξης MM και μία μονάδα χειρισμού ηλιακού SM1 Επεκτάσιμος με ISM 4 (LON-μονάδα θύρας επαφής) για σύνδεση με το σύστημα BMS κτηρίων Μονάδα χειρισμού ανάμιξης MM ,- Μονάδα επέκτασης για την ρύθμιση ενός κυκλώματος ανάμιξης Ρύθμιση θερμοκρασίας προσαγωγής με αντιστάθμιση Μορεί να χρησιμοποιηθεί και σαν ανόρθωση θερμοκρασίας επιστροφής σε λέβητες Μονάδα χειρισμού ηλιακού SM ,- Μονάδα επέκτασης για την ρύθμιση ενός ηλιακού κυκλώματος συμπεριλαμβανομένων αισθητήρα συλλέκτη, αισθητήρα μποϊλερ και θήκες αισθητήρων 5

6 Πίνακας ρυθμίσεων λέβητα R3 Πίνακες ρυθμίσεων/εξαρτήματα = 02 Μονάδα χειρισμού ηλιακού SM ,- Μονάδα επέκτασης για την ρύθμιση ενός ηλιακού κυκλώματος με μέχρι 2 μποϊλερ και 2 πεδία συλλεκτών συμπεριλαμβανομένων 1 αισθητήρα συλλέκτη, 1 αισθητήρα μποϊλερ και τις αντίστοιχες θήκες αισθητήρων Μονάδα χειρισμού BM ,- Πρόσθετο σαν τηλεχειριστήριο για μονάδα ανάμιξης MM Τηλεχειριστήριο σε συνδυασμό με βάση στήριξης τοίχου Χωρίς αισθητήρα εξωτερικής θερμοκρασίας Βάση στήριξης τοίχου συμπεριλ. πρόσοψης για πίνακα ρυθμίσεων λέβητα ,- Βάση στήριξης τοίχου για την χρήση της μονάδας χειρισμού BM σαν τηλεχειριστήριο για πίνακα ρυθμίσεων λέβητα R2 ή R3 Πρόσοψη και περιστρεφόμενοι διακόπτες για την συναρμολόγηση στο κέλυφος του πίνακα ρυθμίσεων λέβητα Αναλογικό τηλεχειριστήριο AFB ,- Εύκολος τηλεχειρισμός WRS για κυκλώματα θέρμανσης και ανάμιξης Κάθε κύκλωμα θέρμανσης μπορεί με ένα τηλεχειριστήριο να γίνεται ξεχωριστή ρύθμιση Ενσωματωμένος αισθητήρας θερμοκρασίας χώρου Ρύθμιση θερμοκρασίας και επιλογής προγράμματος με περιστροφικούς διακόπτες Μόνο σε συνδυασμό με μονάδα χειρισμού BM 6

7 Πίνακας ρυθμίσεων λέβητα R21 Πίνακες ρυθμίσεων/εξαρτήματα = 02 Πίνακας ρυθμίσεων λέβητα R ,- Ρύθμιση θερμοκρασίας λέβητα για διβάθμιους καυστήρες ή διαφορικούς καυστήρες, επιθυμητή θερμοκρασία λέβητα ρυθμιζόμενη από C Ηλεκτρονική ρύθμιση θερμοκρασίας μποϊλερ, επιθυμητή θερμοκρασία μποϊλερ ρυθμιζόμενη από C Λειτουργία απασφάλισης για καυστήρες πετρελαίου της Wolf με FA SH113 Παραμετροποιημένη έξοδος (π.χ. ανακυκλοφορία, σήμα συναγερμού κλπ.) Παραμετροποιημένη είσοδος (π.χ. θερμοστάτης χώρου, πλήκτρο ανακυκλοφορίας κλπ) Επεκτάσιμος με μονάδα χειρισμού BM Επεκτάσιμος με μέγιστο 7 μονάδες ανάμιξης MM και μία μονάδα χειρισμού ηλιακού SM1 Είσοδος 0-5V για εγκαταστάσεις GLT Δίκλωνο καλώδιο σύνδεσης ebus Μονάδα χειρισμού BM ,- (συμπεριλαμβανομένου αισθητήρα εξωτερικής θερμοκρασίας) σαν ρυθμιστής θερμοκρασίας με αντιστάθμιση Μονάδα χειρισμού BM ,- σαν θερμοστάτης χώρου Ρύθμιση θερμοκρασίας με αντιστάθμιση ή με επίδραση του χώρου Χρονοπρογράμματα για θέρμανση και ζεστό νερό χρήσης Οθόνη LC με φωτισμό φόντου Εύκολη χρήση του μενού με ένδειξη κειμένων Χειρισμός με περιστροφικούς διακόπτες και λειτουργία πλήκτρων 4 λειτουργίες πλήκτρων για συχνές λειτουργίες (θέρμανση, ζεστό νερό χρήσης, μείωση θερμοκρασίας, πληροφορίες) Συναρμολόγηση κατ επιλογή είτε στον πίνακα ρυθμίσεων του λέβητα είτε στη βάση στήριξης τοίχου σαν τηλεχειριστήριο Πρόσθετο για μονάδα ανάμιξης MM Σε εγκαταστάσεις με περισσότερα κυκλώματα χρειάζεται μόνο μία μονάδα χειρισμού Βάση στήριξης τοίχου ,- Βάση στήριξης τοίχου για την χρήση της μονάδας χειρισμού BM σαν τηλεχειριστήριο Αναλογικό τηλεχειριστήριο AFB ,- Εύκολος τηλεχειρισμός WRS για κυκλώματα θέρμανσης και ανάμιξης Κάθε κύκλωμα θέρμανσης μπορεί με ένα τηλεχειριστήριο να γίνεται ξεχωριστή ρύθμιση Ενσωματωμένος αισθητήρας θερμοκρασίας χώρου Ρύθμιση θερμοκρασίας και επιλογής προγράμματος με περιστροφικούς διακόπτες Μόνο σε συνδυασμό με μονάδα χειρισμού BM Μονάδα χειρισμού ανάμιξης MM , Μονάδα επέκτασης για την ρύθμιση ενός κυκλώματος ανάμιξης Ρύθμιση θερμοκρασίας προσαγωγής με αντιστάθμιση 7

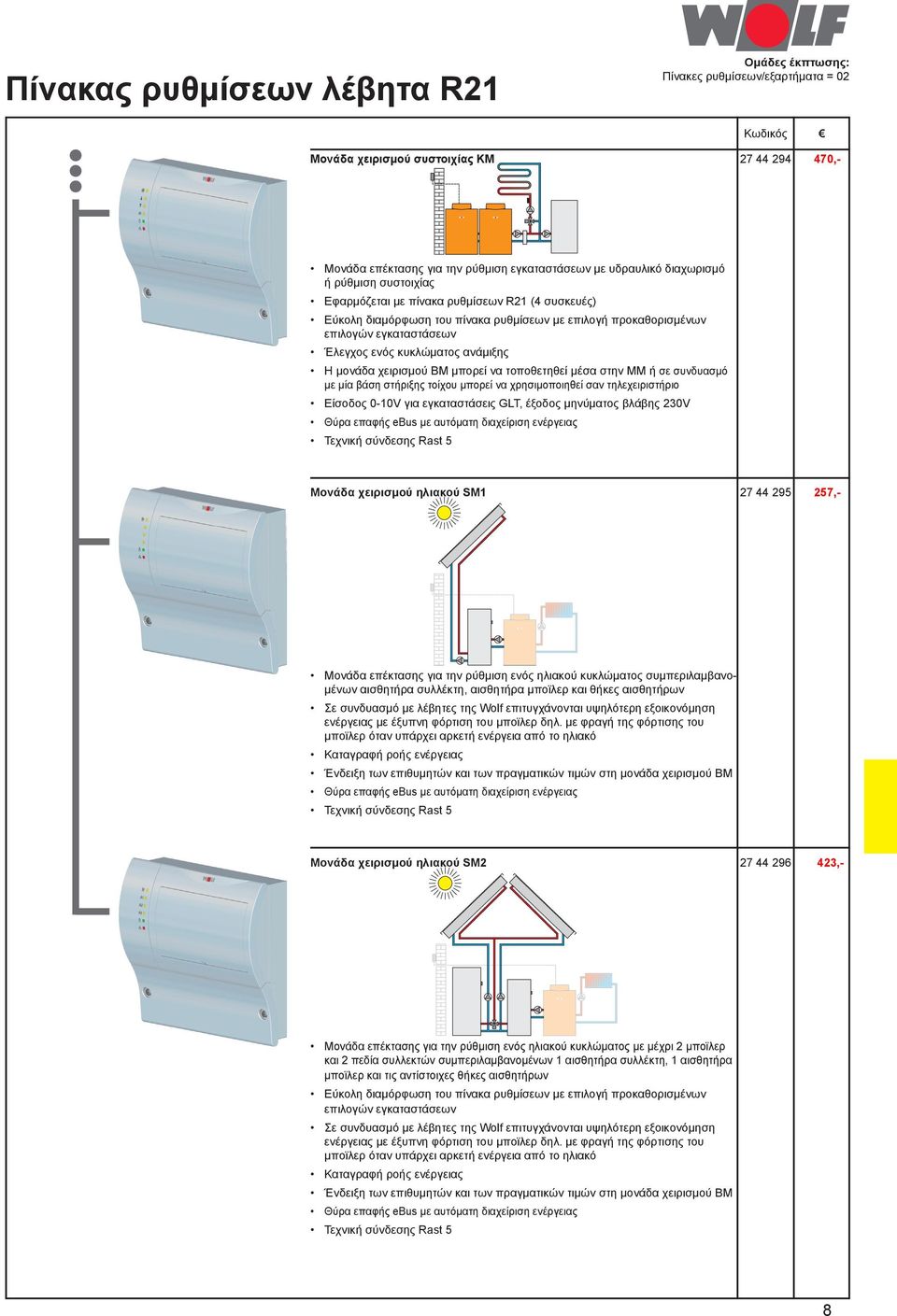

8 Πίνακας ρυθμίσεων λέβητα R21 Πίνακες ρυθμίσεων/εξαρτήματα = 02 Μονάδα χειρισμού συστοιχίας KM ,- Μονάδα επέκτασης για την ρύθμιση εγκαταστάσεων με υδραυλικό διαχωρισμό ή ρύθμιση συστοιχίας Εφαρμόζεται με πίνακα ρυθμίσεων R21 (4 συσκευές) Έλεγχος ενός κυκλώματος ανάμιξης Είσοδος 0-10V για εγκαταστάσεις GLT, έξοδος μηνύματος βλάβης 230V Μονάδα χειρισμού ηλιακού SM ,- Μονάδα επέκτασης για την ρύθμιση ενός ηλιακού κυκλώματος συμπεριλαμβανομένων αισθητήρα συλλέκτη, αισθητήρα μποϊλερ και θήκες αισθητήρων Μονάδα χειρισμού ηλιακού SM ,- Μονάδα επέκτασης για την ρύθμιση ενός ηλιακού κυκλώματος με μέχρι 2 μποϊλερ και 2 πεδία συλλεκτών συμπεριλαμβανομένων 1 αισθητήρα συλλέκτη, 1 αισθητήρα μποϊλερ και τις αντίστοιχες θήκες αισθητήρων 8

9 Πίνακας ρυθμίσεων για λέβητα συμπύκνωσης πετρελαίου COB Πίνακες ρυθμίσεων/εξαρτήματα = 07 Βασικός πίνακας ρυθμίσεων για λέβητα συμπύκνωσης πετρελαίου COB Ο βασικός πίνακας ρυθμίσεων περιλαμβάνεται στην παράδοση του λέβητα συμπύκνωσης πετρελαίου Ρύθμιση θερμοκρασίας λέβητα για λειτουργία διβάθμιου καυστήρα Επιθυμητή θερμοκρασία λέβητα ρυθμιζόμενη Ηλεκτρονική ρύθμιση θερμοκρασίας μποϊλερ, επιθυμητή θερμοκρασία μποϊλερ ρυθμιζόμενη από C Παραμετροποιημένη έξοδος (π.χ. κυκλοφορητής φόρτισης μποϊλερ, ανακυκλοφορία, σήμα συναγερμού κλπ.) Παραμετροποιημένη είσοδος (π.χ. θερμοστάτης χώρου, θερμοστάτης ασφαλείας κλπ.) Επεκτάσιμος με μονάδα χειρισμού ανάμιξης MM (μέχρι και 7 κυκλώματα ανάμιξης) Επεκτάσιμος με ISM 4 (LON-μονάδα θύρας επαφής) για σύνδεση με το σύστημα BMS κτηρίων Μονάδα χειρισμού BM ,- (συμπεριλαμβανομένου αισθητήρα εξωτερικής θερμοκρασίας) σαν ρυθμιστής θερμοκρασίας με αντιστάθμιση Δίκλωνο καλώδιο σύνδεσης ebus Μονάδα χειρισμού BM ,- σαν θερμοστάτης χώρου Ρύθμιση θερμοκρασίας με αντιστάθμιση ή με επίδραση του χώρου Χρονοπρογράμματα για θέρμανση και ζεστό νερό χρήσης Οθόνη LC με φωτισμό φόντου Εύκολη χρήση του μενού με ένδειξη κειμένων Χειρισμός με περιστροφικούς διακόπτες και λειτουργία πλήκτρων 4 λειτουργίες πλήκτρων για συχνές λειτουργίες (θέρμανση, ζεστό νερό χρήσης, μείωση θερμοκρασίας, πληροφορίες) Συναρμολόγηση κατ επιλογή είτε στον πίνακα ρυθμίσεων του λέβητα είτε στη βάση στήριξης τοίχου σαν τηλεχειριστήριο Πρόσθετο για μονάδα ανάμιξης MM Σε εγκαταστάσεις με περισσότερα κυκλώματα χρειάζεται μόνο μία μονάδα χειρισμού Βάση στήριξης τοίχου ,- Βάση στήριξης τοίχου για την χρήση της μονάδας χειρισμού BM σαν τηλεχειριστήριο Αναλογικό τηλεχειριστήριο AFB ,- Εύκολος τηλεχειρισμός WRS για κυκλώματα θέρμανσης και ανάμιξης Κάθε κύκλωμα θέρμανσης μπορεί με ένα τηλεχειριστήριο να γίνεται ξεχωριστή ρύθμιση Ενσωματωμένος αισθητήρας θερμοκρασίας χώρου Ρύθμιση θερμοκρασίας και επιλογής προγράμματος με περιστροφικούς διακόπτες Μόνο σε συνδυασμό με μονάδα χειρισμού BM Μονάδα χειρισμού ανάμιξης MM , Μονάδα επέκτασης για την ρύθμιση ενός κυκλώματος ανάμιξης Ρύθμιση θερμοκρασίας προσαγωγής με αντιστάθμιση 9

10 Πίνακας ρυθμίσεων για λέβητα συμπύκνωσης πετρελαίου COB Πίνακες ρυθμίσεων/εξαρτήματα = 07 Μονάδα χειρισμού ηλιακού SM ,- Μονάδα επέκτασης για την ρύθμιση ενός ηλιακού κυκλώματος συμπεριλαμβανομένων αισθητήρα συλλέκτη, αισθητήρα μποϊλερ και θήκες αισθητήρων Μονάδα χειρισμού ηλιακού SM ,- Μονάδα επέκτασης για την ρύθμιση ενός ηλιακού κυκλώματος με μέχρι 2 μποϊλερ και 2 πεδία συλλεκτών συμπεριλαμβανομένων 1 αισθητήρα συλλέκτη, 1 αισθητήρα μποϊλερ και τις αντίστοιχες θήκες αισθητήρων Μονάδα χειρισμού συστοιχίας KM ,- Μονάδα επέκτασης για την ρύθμιση εγκαταστάσεων με υδραυλικό διαχωρισμό ή ρύθμιση συστοιχίας Εφαρμόζεται με πίνακα ρυθμίσεων για λέβητες συμπύκνωσης (4 συσκευές) Έλεγχος ενός κυκλώματος ανάμιξης Είσοδος 0-10V για εγκαταστάσεις GLT, έξοδος μηνύματος βλάβης 230V 10

11 Πίνακας ρυθμίσεων λέβητα συμπύκνωσης αερίου MGK Πίνακες ρυθμίσεων/εξαρτήματα = 07 Βασικός πίνακας ρυθμίσεων για λέβητα συμπύκνωσης αερίου MGK Ο βασικός πίνακας ρυθμίσεων περιλαμβάνεται στην παράδοση του λέβητα συμπύκνωσης αερίου Ρύθμιση συμπύκνωσης αερίου με αυτόματο έναυσης αερίου Ρύθμιση θερμοκρασίας λέβητα για λειτουργία διαφορικού καυστήρα Επιθυμητή θερμοκρασία λέβητα ρυθμιζόμενη Παραμετροποιημένη έξοδος (π.χ. κυκλοφορητής φόρτισης μποϊλερ, ανακυκλοφορία, σήμα συναγερμού κλπ.) Παραμετροποιημένη είσοδος (π.χ. θερμοστάτης χώρου, θερμοστάτης ασφαλείας κλπ.) Επεκτάσιμος με μονάδα χειρισμού ανάμιξης MM (μέχρι και 7 κυκλώματα ανάμιξης) Επεκτάσιμος με ISM 4 (LON-μονάδα θύρας επαφής) για σύνδεση με το σύστημα BMS κτηρίων Μονάδα χειρισμού BM ,- (συμπεριλαμβανομένου αισθητήρα εξωτερικής θερμοκρασίας) Δίκλωνο καλώδιο σύνδεσης ebus Ρύθμιση θερμοκρασίας με αντιστάθμιση ή με επίδραση του χώρου Χρονοπρογράμματα για θέρμανση και ζεστό νερό χρήσης Οθόνη LC με φωτισμό φόντου Εύκολη χρήση του μενού με ένδειξη κειμένων Χειρισμός με περιστροφικούς διακόπτες και λειτουργία πλήκτρων 4 λειτουργίες πλήκτρων για συχνές λειτουργίες (θέρμανση, ζεστό νερό χρήσης, μείωση θερμοκρασίας, πληροφορίες) Συναρμολόγηση κατ επιλογή είτε στον πίνακα ρυθμίσεων του λέβητα είτε στη βάση στήριξης τοίχου σαν τηλεχειριστήριο Πρόσθετο για μονάδα ανάμιξης MM Σε εγκαταστάσεις με περισσότερα κυκλώματα χρειάζεται μόνο μία μονάδα χειρισμού Βάση στήριξης τοίχου ,- Βάση στήριξης τοίχου για την χρήση της μονάδας χειρισμού BM σαν τηλεχειριστήριο Αναλογικό τηλεχειριστήριο AFB ,- Εύκολος τηλεχειρισμός WRS για κυκλώματα θέρμανσης και ανάμιξης Κάθε κύκλωμα θέρμανσης μπορεί με ένα τηλεχειριστήριο να γίνεται ξεχωριστή ρύθμιση Ενσωματωμένος αισθητήρας θερμοκρασίας χώρου Ρύθμιση θερμοκρασίας και επιλογής προγράμματος με περιστροφικούς διακόπτες Μόνο σε συνδυασμό με μονάδα χειρισμού BM Μονάδα χειρισμού συστοιχίας KM ,- 11 Μονάδα επέκτασης για την ρύθμιση εγκαταστάσεων με υδραυλικό διαχωρισμό ή ρύθμιση συστοιχίας Εφαρμόζεται με πίνακα ρυθμίσεων για λέβητες συμπύκνωσης (4 συσκευές) Έλεγχος ενός κυκλώματος ανάμιξης Είσοδος 0-10V για εγκαταστάσεις GLT, έξοδος μηνύματος βλάβης 230V

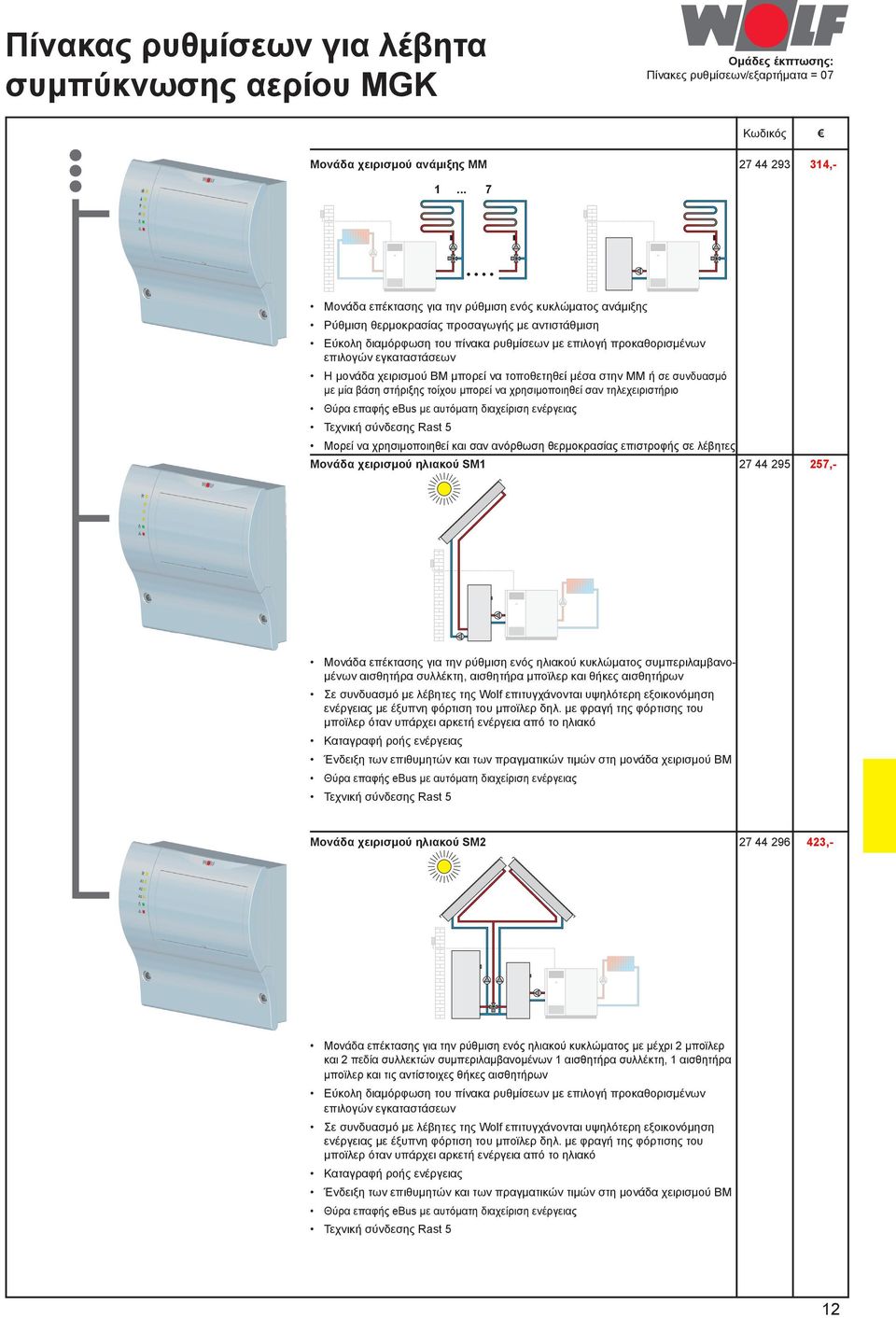

12 Πίνακας ρυθμίσεων για λέβητα συμπύκνωσης αερίου MGK Πίνακες ρυθμίσεων/εξαρτήματα = 07 Μονάδα χειρισμού ανάμιξης MM , Μονάδα επέκτασης για την ρύθμιση ενός κυκλώματος ανάμιξης Ρύθμιση θερμοκρασίας προσαγωγής με αντιστάθμιση Μορεί να χρησιμοποιηθεί και σαν ανόρθωση θερμοκρασίας επιστροφής σε λέβητες Μονάδα χειρισμού ηλιακού SM ,- Μονάδα επέκτασης για την ρύθμιση ενός ηλιακού κυκλώματος συμπεριλαμβανομένων αισθητήρα συλλέκτη, αισθητήρα μποϊλερ και θήκες αισθητήρων Μονάδα χειρισμού ηλιακού SM ,- Μονάδα επέκτασης για την ρύθμιση ενός ηλιακού κυκλώματος με μέχρι 2 μποϊλερ και 2 πεδία συλλεκτών συμπεριλαμβανομένων 1 αισθητήρα συλλέκτη, 1 αισθητήρα μποϊλερ και τις αντίστοιχες θήκες αισθητήρων 12

13 Πίνακας ρυθμίσεων για επίτοιχους λέβητες αερίου και επίτοιχους λέβητες συμπύκνωσης αερίου/κεντρικές μονάδες μέχρι 50 kw Πίνακες ρυθμίσεων/εξαρτήματα = 07 Βασικός πίνακας ρυθμίσεων για επίτοιχο λέβητα συμπύκνωσης αερίου / κεντρικές μονάδες μέχρι 50 kw Ο βασικός πίνακας ρυθμίσεων περιλαμβάνεται στην παράδοση του επίτοιχου λέβητα συμπύκνωσης αερίου Ρύθμιση συμπύκνωσης αερίου με αυτόματο έναυσης αερίου Ρύθμιση θερμοκρασίας λέβητα για λειτουργία διαφορικού καυστήρα Επιθυμητή θερμοκρασία λέβητα ρυθμιζόμενη Ηλεκτρονική ρύθμιση θερμοκρασίας μποϊλερ, επιθυμητή θερμοκρασία μποϊλερ ρυθμιζόμενη από C Παραμετροποιημένη έξοδος (π.χ. κυκλοφορητής φόρτισης μποϊλερ, ανακυκλοφορία, σήμα συναγερμού κλπ.) Παραμετροποιημένη είσοδος (π.χ. θερμοστάτης χώρου, θερμοστάτης ασφαλείας κλπ.) Επεκτάσιμος με μονάδα χειρισμού ανάμιξης MM (μέχρι και 7 κυκλώματα ανάμιξης) Επεκτάσιμος με ISM 4 (LON-μονάδα θύρας επαφής) για σύνδεση με το σύστημα BMS κτηρίων Δίκλωνο καλώδιο σύνδεσης ebus Μονάδα χειρισμού BM ,- (συμπεριλαμβανομένου αισθητήρα εξωτερικής θερμοκρασίας) σαν ρυθμιστής θερμοκρασίας με αντιστάθμιση Μονάδα χειρισμού BM ,- σαν θερμοστάτης χώρου Ρύθμιση θερμοκρασίας με αντιστάθμιση ή με επίδραση του χώρου Χρονοπρογράμματα για θέρμανση και ζεστό νερό χρήσης Οθόνη LC με φωτισμό φόντου Εύκολη χρήση του μενού με ένδειξη κειμένων Χειρισμός με περιστροφικούς διακόπτες και λειτουργία πλήκτρων 4 λειτουργίες πλήκτρων για συχνές λειτουργίες (θέρμανση, ζεστό νερό χρήσης, μείωση θερμοκρασίας, πληροφορίες) Συναρμολόγηση κατ επιλογή είτε στον πίνακα ρυθμίσεων του λέβητα είτε στη βάση στήριξης τοίχου σαν τηλεχειριστήριο Πρόσθετο για μονάδα ανάμιξης MM Σε εγκαταστάσεις με περισσότερα κυκλώματα χρειάζεται μόνο μία μονάδα χειρισμού Βάση στήριξης τοίχου ,- Βάση στήριξης τοίχου για την χρήση της μονάδας χειρισμού BM σαν τηλεχειριστήριο Αναλογικό τηλεχειριστήριο AFB ,- Εύκολος τηλεχειρισμός WRS για κυκλώματα θέρμανσης και ανάμιξης Κάθε κύκλωμα θέρμανσης μπορεί με ένα τηλεχειριστήριο να γίνεται ξεχωριστή ρύθμιση Ενσωματωμένος αισθητήρας θερμοκρασίας χώρου Ρύθμιση θερμοκρασίας και επιλογής προγράμματος με περιστροφικούς διακόπτες Μόνο σε συνδυασμό με μονάδα χειρισμού BM 13

14 Πίνακας ρυθμίσεων για επίτοιχους λέβητες αερίου και επίτοιχους λέβητες συμπύκνωσης αερίου/κεντρικές μονάδες μέχρι 50 kw Πίνακες ρυθμίσεων/εξαρτήματα = 07 Μονάδα χειρισμού ανάμιξης MM , Μονάδα επέκτασης για την ρύθμιση ενός κυκλώματος ανάμιξης Ρύθμιση θερμοκρασίας προσαγωγής με αντιστάθμιση Μορεί να χρησιμοποιηθεί και σαν ανόρθωση θερμοκρασίας επιστροφής σε λέβητες Μονάδα χειρισμού ηλιακού SM ,- Μονάδα επέκτασης για την ρύθμιση ενός ηλιακού κυκλώματος συμπεριλαμβανομένων αισθητήρα συλλέκτη, αισθητήρα μποϊλερ και θήκες αισθητήρων Μονάδα χειρισμού ηλιακού SM ,- Μονάδα επέκτασης για την ρύθμιση ενός ηλιακού κυκλώματος με μέχρι 2 μποϊλερ και 2 πεδία συλλεκτών συμπεριλαμβανομένων 1 αισθητήρα συλλέκτη, 1 αισθητήρα μποϊλερ και τις αντίστοιχες θήκες αισθητήρων 14

15 Πίνακας ρυθμίσεων για επίτοιχους λέβητες αερίου και επίτοιχους λέβητες συμπύκνωσης αερίου/κεντρικές μονάδες μέχρι 50 kw Πίνακες ρυθμίσεων/εξαρτήματα = 07 Μονάδα χειρισμού συστοιχίας KM ,- Μονάδα επέκτασης για την ρύθμιση εγκαταστάσεων με υδραυλικό διαχωρισμό ή ρύθμιση συστοιχίας Εφαρμόζεται με πίνακα ρυθμίσεων για λέβητες συμπύκνωσης (4 συσκευές) Έλεγχος ενός κυκλώματος ανάμιξης Είσοδος 0-10V για εγκαταστάσεις GLT, έξοδος μηνύματος βλάβης 230V ART ,- αναλογικός θερμοστάτης χώρου με ημερήσιο πρόγραμμα AWT ,- αναλογικός θερμοστάτης χώρου με αντιστάθμιση και ημερήσιο πρόγραμμα Θερμοκρασία νερού θέρμανσης με αντιστάθμιση Συμπεριλαμβάνεται αισθητήρας εξωτερικής θερμοκρασίας 15

16 4 Ports/RS485 Ports/RS485 Software-Version: Made in Germany Software-Version: Made in Germany Func. 1-4 DC in 12V 0407 Func. 1-4 DC in 12V I I C bar C bar Σύστημα τηλεσυντήρησης WRS Εξαρτήματα = 02 Για άμεση σύνδεση επί τόπου CD με software WRS-Soft Συσκευασία παράδοσης Σύνδεση με δίκτυο Μονάδα θύρας επαφής ISM1 Καλώδιο modem RS232 1 A 2 B ISM1 3 Schnittstellenmodul ebus 4 ebus Mat.-Nr V DC E-Nr καλώδιο ebus Πίνακας ρυθμίσεων RS232 PC ή Notebook Για τηλεσύνδεση μέσω τηλεφώνου CD με software WRS-Soft Συσκευασία παράδοσης Modem (εσωτερικό ή εξωτερικό) PC ή Notebook Σύνδεση με δίκτυο Μονάδα θύρας επαφής ISM1 SMS Modem (εξωτερικό) Καλώδιο modem RS232 1 A 2 B ISM1 3 Schnittstellenmodul ebus 4 ebus Mat.-Nr V DC RS232 E-Nr καλώδιο ebus Πίνακας ρυθμίσεων Εξαρτήματα για τα προϊόντα Σύστημα τηλεσυντήρησης WRS R1, R2, R3, R ,- Προγραμματισμός του πίνακα ρυθμίσεων με άμεση σύνδεση με ή με modem αναλογικό ή R12 1), R16 1), R16-F, R20, TOK, R32 1), R33 GSM από τον εγκαταστάτη, μεταφορά αποθηκευμένων δεδομένων παραμέτρων, COB, COB-CS, MGK καταγραφή τιμών θερμοκρασιών με ενσωματωμένο datalogg, CGB, CGB-K, CGS, CGW καταγραφή καταστάσεων λειτουργίας, ενδείξεις τιμών μετρήσεων και μηνυμάτων σφάλματος και CGU-2(K), CGG-2(K) αυτόματη μεταβίβαση βλαβών με SMS. BM 2), MM 2), KM, SM1 2), SM2, BM-Solar Πλήρης γκάμα λειτουργίας με WRS-Soft από: 1) αποτελείται από: Σειρά 5W 2) CD με software WRS-Soft (απαιτήσεις συστήματος: Windows 2000, XP, Vista) Ημερομηνία κατασκευής Απρίλιος 2007 Μονάδα θύρας επαφής ISM1 Καλώδιο ebus Καλώδιο modem RS232 Σύνδεση με δίκτυο Οδηγίες συναρμολόγησης και χρήσης 16

17 Πίνακας ρυθμίσεων για επίτοιχους λέβητες συμπύκνωσης αερίου CGB-75/100 Πίνακες ρυθμίσεων/εξαρτήματα = 07 Βασικός πίνακας ρυθμίσεων για επίτοιχο λέβητα συμπύκνωσης αερίου CGB-75/100 Ο βασικός πίνακας ρυθμίσεων περιλαμβάνεται στην παράδοση του επίτοιχου λέβητα συμπύκνωσης αερίου Ρύθμιση συμπύκνωσης αερίου με αυτόματο έναυσης αερίου Ρύθμιση θερμοκρασίας λέβητα για λειτουργία διαφορικού καυστήρα Επιθυμητή θερμοκρασία λέβητα ρυθμιζόμενη Παραμετροποιημένη έξοδος (π.χ. κυκλοφορητής φόρτισης μποϊλερ, ανακυκλοφορία, σήμα συναγερμού κλπ.) Παραμετροποιημένη είσοδος (π.χ. θερμοστάτης χώρου, θερμοστάτης ασφαλείας κλπ.) Επεκτάσιμος με μονάδα χειρισμού ανάμιξης MM (μέχρι και 7 κυκλώματα ανάμιξης) Επεκτάσιμος με ISM 4 (LON-μονάδα θύρας επαφής) για σύνδεση με το σύστημα BMS κτηρίων Μονάδα χειρισμού BM ,- (συμπεριλαμβανομένου αισθητήρα εξωτερικής θερμοκρασίας) Δίκλωνο καλώδιο σύνδεσης ebus Ρύθμιση θερμοκρασίας με αντιστάθμιση ή με επίδραση του χώρου Χρονοπρογράμματα για θέρμανση και ζεστό νερό χρήσης Οθόνη LC με φωτισμό φόντου Εύκολη χρήση του μενού με ένδειξη κειμένων Χειρισμός με περιστροφικούς διακόπτες και λειτουργία πλήκτρων 4 λειτουργίες πλήκτρων για συχνές λειτουργίες (θέρμανση, ζεστό νερό χρήσης, μείωση θερμοκρασίας, πληροφορίες) Συναρμολόγηση κατ επιλογή είτε στον πίνακα ρυθμίσεων του λέβητα είτε στη βάση στήριξης τοίχου σαν τηλεχειριστήριο Πρόσθετο για μονάδα ανάμιξης MM Σε εγκαταστάσεις με περισσότερα κυκλώματα χρειάζεται μόνο μία μονάδα χειρισμού Βάση στήριξης τοίχου ,- Βάση στήριξης τοίχου για την χρήση της μονάδας χειρισμού BM σαν τηλεχειριστήριο Αναλογικό τηλεχειριστήριο AFB ,- Εύκολος τηλεχειρισμός WRS για κυκλώματα θέρμανσης και ανάμιξης Κάθε κύκλωμα θέρμανσης μπορεί με ένα τηλεχειριστήριο να γίνεται ξεχωριστή ρύθμιση Ενσωματωμένος αισθητήρας θερμοκρασίας χώρου Ρύθμιση θερμοκρασίας και επιλογής προγράμματος με περιστροφικούς διακόπτες Μόνο σε συνδυασμό με μονάδα χειρισμού BM Μονάδα χειρισμού συστοιχίας KM ,- 17 Μονάδα επέκτασης για την ρύθμιση εγκαταστάσεων με υδραυλικό διαχωρισμό ή ρύθμιση συστοιχίας Εφαρμόζεται με πίνακα ρυθμίσεων για λέβητες συμπύκνωσης (4 συσκευές) Έλεγχος ενός κυκλώματος ανάμιξης Είσοδος 0-10V για εγκαταστάσεις GLT, έξοδος μηνύματος βλάβης 230V

18 Πίνακας ρυθμίσεων για επίτοιχους λέβητες συμπύκνωσης αερίου CGB-75/100 Πίνακες ρυθμίσεων/εξαρτήματα = 07 Μονάδα χειρισμού ανάμιξης MM , Μονάδα επέκτασης για την ρύθμιση ενός κυκλώματος ανάμιξης Ρύθμιση θερμοκρασίας προσαγωγής με αντιστάθμιση Μορεί να χρησιμοποιηθεί και σαν ανόρθωση θερμοκρασίας επιστροφής σε λέβητες Μονάδα χειρισμού ηλιακού SM ,- Μονάδα επέκτασης για την ρύθμιση ενός ηλιακού κυκλώματος συμπεριλαμβανομένων αισθητήρα συλλέκτη, αισθητήρα μποϊλερ και θήκες αισθητήρων Μονάδα χειρισμού ηλιακού SM ,- Μονάδα επέκτασης για την ρύθμιση ενός ηλιακού κυκλώματος με μέχρι 2 μποϊλερ και 2 πεδία συλλεκτών συμπεριλαμβανομένων 1 αισθητήρα συλλέκτη, 1 αισθητήρα μποϊλερ και τις αντίστοιχες θήκες αισθητήρων 18

19 Εξαρτήματα για πίνακες ρυθμίσεων με ebus R2, R3, R21, λέβητες συμπύκνωσης πετρελαίου COB, λέβητες συμπύκνωσης αερίου MGK, επίτοιχους λέβητες αερίου, επίτοιχοι λέβητες συμπύκνωσης αερίου/κεντρικές μονάδες Πίνακες ρυθμίσεων/εξαρτήματα = 02 Ραδιορολόι (DCF77 σήμα) με αισθητήρα εξωτερικής θερμοκρασίας ,- για αυτόματη ρύθμιση ώρας. Ραδιορολόι (DCF77 σήμα) ,- για αυτόματη ρύθμιση ώρας. Ραδιοαισθητήρας εξωτερικής θερμοκρασίας ,- (μόνο σε συνδυασμό με δέκτη για ραδιοαισθητήρα εξωτερικής θερμοκρασίας και τηλεχειριστήριο κωδικός ) Δίκλωνο καλώδιο σύνδεσης ebus Ραδιοδέκτης για ραδιοαισθητήρα για εξωτερική θερμοκρασία (κωδικός ) ,- και τηλεχειριστήριο (κωδικός ) συμπεριλαμβάνεται ραδιορολόι (DCF77 σήμα) Ραδιοτηλεχειριστήριο ,- (μόνο σε συνδυασμό με δέκτη για ραδιοαισθητήρα εξωτερικής θερμοκρασίας και τηλεχειριστήριο κωδικός ) Μονάδα θύρας επαφής ISM 4 - LON ,- για την επικοινωνία μεταξύ του πίνακα ρυθμίσεων και του συστήματος BMS κτηρίων με χρήση των LON-Standard-μεταβλητών δικτύου (δεν είναι δυνατή σε συνδυασμό με τον πίνακα ρυθμίσεων R21) Σύστημα τηλεσυντήρησης WRS ,- για άμεση σύνδεση επί τόπου ή για τηλεσύνδεση μέσω τηλεφώνου (βλέπε σελίδα 279) Τροφοδοτικό σταθερής τάσης ebus ,- επιπρόσθετη φόρτιση ρεύματος για το ebus (30/50/100 ma) Διακόπτης επαφής τηλεφώνου ,- 2-κανάλια με αναγνώριση γλώσσας 19

20 Πίνακας ρυθμίσεων για ηλιοθερμία Ηλιοθερμία = 09 Εξαρτήματα Μονάδα χειρισμού ηλιακού SM ,- Μονάδα επέκτασης για την ρύθμιση ενός ηλιακού κυκλώματος συμπεριλαμβανομένων αισθητήρα συλλέκτη, αισθητήρα μποϊλερ και θήκες αισθητήρων ενέργειας με έξυπνη φόρτιση του μποϊλερ δηλ. με φραγή της φόρτισης του συμπεριλαμβανομένων αισθητήρα συλλέκτη (PT1000) και αισθητήρα μποϊλερ (NTC 5K) με αντίστοιχες θήκες αισθητήρων Μονάδα χειρισμού ηλιακού SM1, μονάδα για την ενσωμάτωση στο υδραυλικό σετ ηλιακού ,- όπως παραπάνω, αλλά επιπρόσθετα έτοιμα καλωδιωμένα: Καλώδιο δικτύου με φις τύπου Schuko (μήκος 2 m) Αισθητήρας μποϊλερ Καλώδιο σύνδεσης για αισθητήρα συλλέκτη (μήκος 2 m) Μονάδα χειρισμού ηλιακού SM ,- Μονάδα επέκτασης για την ρύθμιση ενός ηλιακού κυκλώματος με μέχρι 2 μποϊλερ και 2 πεδία ηλιακών ενέργειας με έξυπνη φόρτιση του μποϊλερ δηλ. με φραγή της φόρτισης του συμπεριλαμβανομένων αισθητήρα συλλέκτη (PT1000) και αισθητήρα μποϊλερ (NTC 5K) με αντίστοιχες θήκες αισθητήρων Μονάδα χειρισμού BM-Solar ,- Απαιτείται στις μονάδες χειρισμού ηλιακού SM1 και SM2 για ρύθμιση μιας ηλιακής εγκατάστασης ανεξάρτητης από κάποιον λέβητα (λειτουργία Stand-Alone) Οθόνη LC Χειρισμός με περιστροφικό διακόπτη και λειτουργία πλήκτρων Πίνακς ρυθμίσεων διαφορικής θερμοκρασίας DigiSolar MF ελεγχόμενος από μικροεπεξεργαστή ,- Κατάλληλος για έναν, δύο ή τρείς καταναλωτές θερμότητας και δύο πεδία ηλιακών (ανατολικό/δυτικό)*. Εποπτικός, μενού καθοδήγησης με ένδειξη κειμένων δύο σειρών, περιορισμός θερμοκρασίας για μποϊλερ, προστασία υπερθέρμανσης ηλιακής εγκατάστασης, ψηφιακή ένδειξη θερμοκρασίας, ελεύθερη επιλογή ρύθμισης θερμοκρασίας, ένδειξη λειτουργίας για κατάσταση χρήσης, κατάσταση πίνακα ρυθμίσεων, και κατάσταση κυκλοφορητών. Ενσωματωμένος μετρητής ωρών λειτουργίας, ξεχωριστά για κάθε μποϊλερ, δυνατότητα σύνδεσης θερμιδομετρητών, έλεγχος εγκατάστασης με ένδειξη κειμένων για βλάβες. Δυνατότητα σύνδεσης μιας μεγαλοοθόνης, ενός υπολογιστή ή modem. Επισήμανση: παραγγείλετε μαζί και τους αισθητήρες θερμοκρασίας και τις θήκες αισθητήρων ανάλογα με τον τύπο της εγκατάστασης! * Με έναν δεύτερο ανεξάρτητο πίνακα ρυθμίσεων διαφορικής θερμοκρασίας για π.χ. ανόρθωση θερμοκρασίας επιστροφής Αισθητήρας ακτινοβολίας για DigiSolar MF ,- Αισθητήρας συλλέκτη (PT1000) μεμονωμένος για όλους τους πίνακες ρυθμίσεων ηλιακών ,- Αισθητήρας μποϊλερ (PT1000) μεμονωμένος για τον πίνακα ρυθμίσεων ηλιακών DigiSolar MF Αισθητήρας μποϊλερ (NTC 5K) μεμονωμένος για τους πίνακες ρυθμίσεων ηλιακών SM1 και SM ,- Θήκη αισθητήρα μποϊλερ ½ με σύνδεση καλωδίου ,- Θήκη αισθητήρα συλλέκτη ¾ με σύνδεση καλωδίου και στεγανοποίηση ,- Datalogg-software ,- για πίνακα ρυθμίσεων DigiSolar MF 20

21 Πίνακας ρυθμίσεων για αερόθερμα LH, TLH, LHD/LHD-V, TLHD/TLHD-K Αερόθερμα = 20 Πίνακας ρυθμίσεων WRS για τα προϊόντα Μονάδα χειρισμού αερισμού BML LH, TLH, LHD/LHD-V, TLHD/TLHD-K ,- Ρύθμιση θερμοκρασίας με επίδραση του χώρου Οθόνη με γραφικά με φωτισμό του φόντου Εύκολο μενού καθογδήγησης με ένδειξη κειμένων Χειρισμός με περιστροφικούς διακόπτες και λειτουργία πλήκτρων 4 λειτουργίες πλήκτρων για συχνές λειτουργίες (πληροφορίες, ρυθμίσεις θερμοκρασίς και στροφών, φρέσκος αέρας) Συναρμολόγηση κατ επιλογή είτε στη μονάδα χειρισμού αερισμού είτε στη βάση στήριξης τοίχου σαν τηλεχειριστήριο Για τον έλεγχο μέχρι 7 ζώνες χρειάζεται μόνο μια μονάδα χειρισμού αερισμού BML Βελτιστοποίηση απαίτησης θερμοκρασίας λέβητα μέσω ebus Βάση στήριξης τοίχου LH, TLH, LHD/LHD-V, TLHD/TLHD-K ,- Βάση στήριξης τοίχου για την χρήση της μονάδας χειρισμού αερισμού BML σαν τηλεχειριστήριο Μονάδα χειρισμού αερισμού LM1 LH, TLH, LHD/LHD-V, TLHD/TLHD-K ,- (συμπεριλαμβανομένου αισθητήρα θερμοκρασίας χώρου) Μονάδα χειρισμού αερισμού LM1 για την ρύθμιση αερόθερμων με διβάθμια μοτέρ Εύκολη διαμόρφωση του πίνακα ρυθμίσεων με επιλογή προκαθορισμένων Βελτιστοποίηση απαίτησης θερμοκρασίας μέσω των στροφών του αερόθερμου Έλεγχος του κυκλοφορητή θέρμανσης Έλεγχος μίας συσκευής παραγωγής θερμότητας Βελτιστοποίηση απαίτησης θερμοκρασίας λέβητα μέσω ebus Συναρμολόγηση της μονάδας χειρισμού αερισμού BML Μονάδα χειρισμού αερισμού LM2 LH, TLH, LHD/LHD-V, TLHD/TLHD-K ,- Μονάδα χειρισμού αερισμού LM2 για την ρύθμιση της θερμοκρασίας χώρου μέσω στροφών ή ανάμιξης Έλεγχος διβάθμιου μοτέρ σε συνδυασμό με μονάδα χειρισμού αερισμού LM1 ή αδιαβάθμητο έλεγχο μοτέρ σε συνδυασμό με μοτέρ EC ή εξωτερικό FU (0-10V) Εύκολη διαμόρφωση του πίνακα ρυθμίσεων με επιλογή προκαθορισμένων Έλεγχος μίας συσκευής παραγωγής θερμότητας Βελτιστοποίηση απαίτησης θερμοκρασίας λέβητα μέσω ebus Συναρμολόγηση της μονάδας χειρισμού αερισμού BML Ρύθμιση μηχανισμού πτερυγίων αέρα ανάμιξης Ρύθμιση πτερυγίων ροής αέρα Αισθητήρας θερμοκρασίας εξωτερικής, οροφής ή χώρου LH, TLH, LHD/LHD-V, TLHD/TLHD-K ,- 21
