1 Οδηγίες συναρμολόγησης και χειρισμού Μονάδα συστοιχίας KM Wolf GmbH Ταχ. θυρίδα Mainburg Τηλ /74-0 Φαξ 08751/ Ηλεκτρονική τοποθεσία: Κωδ. είδους: _xxxx Υπόκειται σε τροποποιήσεις GR

2 Περιεχόμενα Υποδείξεις ασφαλείας...3 Πρότυπα / Κανονισμοί...4 Διευκρίνιση ορολογίας...5 Συντομογραφίες / Περιγραφή συσκευής...6 Συναρμολόγηση...7 Ηλεκτρική σύνδεση...8 Συνοπτική παρουσίαση διαμόρφωσης...9 Ηλεκτρική σύνδεση Διαμόρφωση 1: Κύκλωμα ανάμιξης και κύκλωμα μποϊλερ...10 Διαμόρφωση 2: Κύκλωμα ανάμιξης και κύκλωμα αερόθερμων...11 Διαμόρφωση 3: Κύκλωμα ανάμιξης και κύκλωμα θέρμανσης Διαμόρφωση 4: Κύκλωμα μποϊλερ και έλεγχος λέβητα άλλου κατασκευαστή Διαμόρφωση 5: Κύκλωμα ανάμιξης και αύξηση θερμοκρασίας επιστροφής για υποβοήθηση θέρμανσης Διαμόρφωση 6: Κύκλωμα θέρμανσης και αύξηση θερμοκρασίας επιστροφής για αποφόρτιση εκκίνησης Διαμόρφωση 7: Κύκλωμα ανάμιξης με έμμεση αύξηση θερμοκρασίας επιστροφής για αποφόρτιση εκκίνησης Διαμόρφωση 8: Κύκλωμα ανάμιξης (εργοστασιακή ρύθμιση) Διαμόρφωση 9: Κύκλωμα θέρμανσης Διαμόρφωση 10: Kύκλωμα μποϊλερ Διαμόρφωση 11: Κύκλωμα αερόθερμων Διαμόρφωση 12: Είσοδος 0-12V για έλεγχο εξ αποστάσεως Διαμόρφωση 13: Αύξηση θερμοκρασίας επιστροφής με λέβητα καυσόξυλων Οδηγός έναρξης λειτουργίας Ρύθμιση διεύθυνσεων ebus στις μονάδες επέκτασης και χειρισμού (KM, MM και BM)...25 Ρύθμιση διευθύνσεων διαύλου ebus από λέβητες Wolf...26 Ώρες λειτουργίας...27 Κατάλογος παραμέτρων βασικής ρύθμισης / εγκατάστασης...28 Κατάλογος παραμέτρων MM...29 Κατάλογος παραμέτρων ΚΜ Παράμετροι / Περιγραφή λειτουργιών Πρόσθετες λειτουργίες / Επαναφορά...52 Κωδικοί σφάλματος _xxxx

3 Πίνακας περιεχομένων / Υποδείξεις ασφαλείας Αλλαγή ασφάλειας...54 Αντιστάσεις αισθητήρων...55 Τεχνικά χαρακτηριστικά...56 Πίνακας ευρετηρίου Υποδείξεις ασφαλείας Σε αυτή την περιγραφή χρησιμοποιούνται τα ακόλουθα σύμβολα. Αυτές οι σημαντικές οδηγίες αφορούν στην ατομική προστασία και στην ασφαλή λειτουργία από τεχνικής πλευράς. Η ένδειξη "Υπόδειξη ασφαλείας" σημαίνει οδηγία που πρέπει να τηρηθεί επακριβώς, προκειμένου να αποφευχθεί ο κίνδυνος τραυματισμών ή ζημιάς της συσκευής. Κίνδυνος λόγω ηλεκτρικής τάσης σε τμήματα που λειτουργούν με ηλεκτρικό ρεύμα! Προσοχή: Προτού αφαιρέσετε το κάλυμμα, απενεργοποιήστε το διακόπτη λειτουργίας. Μην αγγίζετε σε καμία περίπτωση ηλεκτρικά εξαρτήματα και ηλεκτρικές επαφές, όταν ο διακόπτης λειτουργίας είναι ενεργοποιημένος! Υπάρχει κίνδυνος ηλεκτροπληξίας με επακόλουθη βλάβη της υγείας ή και θάνατο. Στις επαφές σύνδεσης υπάρχει ηλεκτρική τάση, ακόμα και όταν ο διακόπτης λειτουργίας είναι απενεργοποιημένος. Προσοχή Η ένδειξη "Υπόδειξη" σημαίνει τεχνική οδηγία που πρέπει να τηρήσετε προκειμένου να αποφευχθούν ζημιές και δυσλειτουργίες στη συσκευή _xxxx 3

4 Πρότυπα / Κανονισμοί Πρότυπα και κανονισμοί Η συσκευή και ο πρόσθετος εξοπλισμός ρύθμισης συμμορφώνονται με τις παρακάτω προδιαγραφές: Εγκατάσταση / Έναρξη λειτουργίας Προειδοποιήσεις Συντήρηση / Επισκευή Κατευθυντήριες οδηγίες ΕΚ /95/EΚ Οδηγία χαμηλής τάσης /108/EΚ Οδηγία περί ηλεκτρομαγνητικής συμβατότητας Πρότυπα ΕΝ - EN EN EN Η εγκατάσταση και η έναρξη λειτουργίας του πίνακα ρυθμίσεων θέρμανσης και των συνδεδεμένων πρόσθετων εξαρτημάτων πρέπει σύμφωνα με το πρότυπο DIN EN να εκτελείται αποκλειστικά από ειδικούς ηλεκτρολόγους. - Πρέπει να τηρούνται οι κανονισμοί των κατά τόπους εταιρειών ηλεκτρισμού και οι κανόνες της γερμανικής ένωσης VDE. - DIN VDE 0100 Προδιαγραφές για την κατασκευή εγκαταστάσεων υψηλής τάσης μέχρι τα 1000V - DIN VDE Λειτουργία ηλεκτρολογικών εγκαταστάσεων Για την Αυστρία ισχύουν επίσης οι κανονισμοί ÖVE και οι τοπικοί οικοδομικοί κανονισμοί. - Η αφαίρεση, η παράκαμψη και η κατάργηση των μηχανισμών ασφαλείας και επίβλεψης απαγορεύονται! - Η εγκατάσταση πρέπει να λειτουργεί μόνον εφόσον βρίσκεται σε τεχνικώς άριστη κατάσταση. Οι βλάβες και τα προβλήματα που επηρεάζουν την ασφάλεια πρέπει να αντιμετωπίζονται άμεσα. - Εάν η θερμοκρασία του ζεστού νερού χρήσης ρυθμιστεί σε τιμή πάνω από τους 60 C ή εάν ενεργοποιηθεί η λειτουργία προστασίας από τη Legionella με θερμοκρασία άνω των 60 C, θα πρέπει να προβλεφθεί κατάλληλη μίξη ψυχρού νερού (κίνδυνος εγκαυμάτων). - Η ομαλή λειτουργία του ηλεκτρικού εξοπλισμού πρέπει να ελέγχεται ανά τακτά διαστήματα. - Τυχόν προβλήματα ή βλάβες πρέπει να επιδιορθώνονται μόνο από ειδικούς. - Τα ελαττωματικά εξαρτήματα πρέπει να αντικαθίστανται μόνο με αυθεντικά ανταλλακτικά Wolf. - Οι προδιαγεγραμμένες τιμές των ηλεκτρικών ασφαλειών πρέπει να τηρούνται (βλ. τεχνικά στοιχεία). Προσοχή Εάν πραγματοποιηθούν τεχνικές τροποποιήσεις στούς πίνακες ρυθμίσεων Wolf, δεν αναλαμβάνουμε καμία ευθύνη για τις ζημιές που τυχόν θα προκύψουν εξαιτίας αυτών _xxxx

5 Διευκρίνιση ορολογίας Διευκρίνιση ορολογίας Θερμοκρασία δοχείου συλλογής Η θερμοκρασία δοχείου συλλογής είναι η θερμοκρασία προσαγωγής στον αγωγό του δοχείου, μετά από τους υδραυλικούς διακόπτες. Η θερμοκρασία δοχείου συλλογής αντιστοιχεί συνεπώς στη θερμοκρασία νερού θέρμανσης στις εγκαταστάσεις θέρμανσης με καυστήρα αερίου. Θερμοκρασία νερού θέρμανσης Η θερμοκρασία νερού θέρμανσης είναι η θερμοκρασία προσαγωγής με την οποία τροφοδοτούνται τα θερμαντικά σώματα. Όσο υψηλότερη είναι η θερμοκρασία του ζεστού νερού, τόσο μεγαλύτερη είναι η θερμότητα που εκπέμπουν τα σώματα. Θερμοκρασία κυκλώματος ανάμιξης Η θερμοκρασία κυκλώματος ανάμιξης είναι η θερμοκρασία προσαγωγής μετά τον αναμίκτη, με την οποία τροφοδοτείται το ενδοδαπέδιο σύστημα θέρμανσης. Φόρτιση μποϊλερ Η θέρμανση του νερού του μποϊλερ. Πρόγραμμα θέρμανσης Το χρονικό πρόγραμμα θέρμανσης περνά από τη λειτουργία θέρμανσης στη λειτουργία οικονομίας ή στην απενεργοποίηση του συστήματος θέρμανσης, και αντιστρόφως, ανάλογα με το επιλεγμένο πρόγραμμα. Πρόγραμμα ζεστού νερού χρήσης Το χρονικό πρόγραμμα ζεστού νερού χρήσης ενεργοποιεί και απενεργοποιεί την αποδέσμευση φόρτισης μποϊλερ. Χειμερινή λειτουργία Θέρμανση και παραγωγή ζεστού νερού χρήσης ανάλογα με το χρονικό πρόγραμμα θέρμανσης και ζεστού νερού χρήσης. Θερινή λειτουργία Απενεργοποιημένη θέρμανση, παραγωγή ζεστού νερού χρήσης σύμφωνα με το πρόγραμμα ζεστού νερού χρήσης. Λειτουργία θέρμανσης/οικονομίας Κατά τη χειμερινή λειτουργία μπορούν να επιλεγούν δύο θερμοκρασίες νερού θέρμανσης. μία για τη λειτουργία θέρμανσης και μία για τη λειτουργία οικονομίας, κατά την οποία η θερμοκρασία του χώρου μειώνεται μέχρι τη θερμοκρασία οικονομίας. Το πρόγραμμα θέρμανσης καθορίζει την αλλαγή από τη λειτουργία θέρμανσης στη λειτουργία οικονομίας _xxxx 5

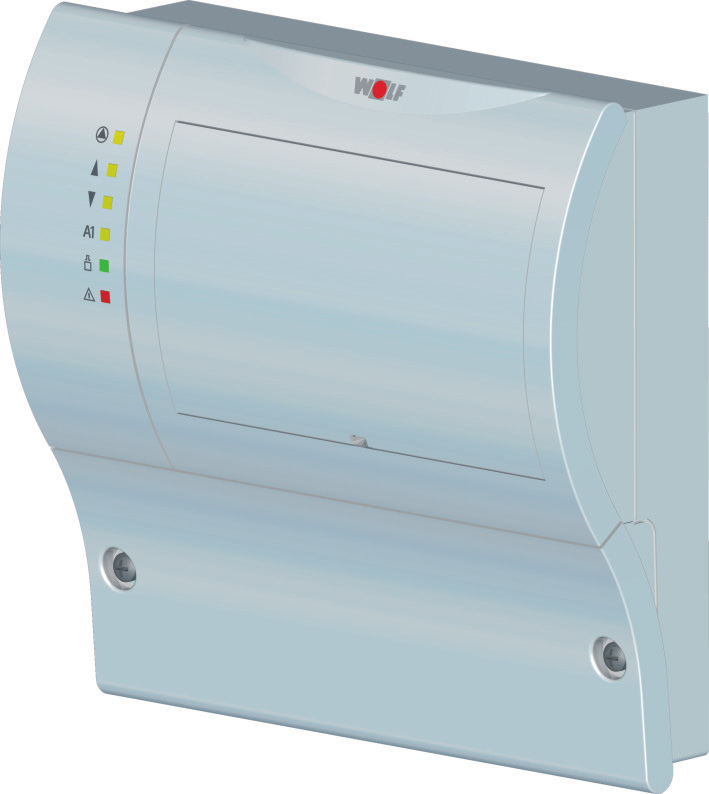

6 Συντομογραφίες / Περιγραφή συσκευής Συντομογραφίες SAF - Αισθητήρας δοχείου συλλογής BPF - Αισθητήρας παράκαμψης MKF - Αισθητήρας κυκλώματος ανάμιξης PF - Αισθητήρας μποϊλερ αποθήκευσης PK - Επαφή ελεύθερη δυναμικού RLF - Αισθητήρας επιστροφής SPF - Αισθητήρας μποϊλερ VF - Αισθητήρας προσαγωγής KF - Αισθητήρας λέβητα StE - Είσοδος μηνύματος βλάβης (επαφή ΡΚ κανονικά ανοικτή) 0-10 V - Είσοδος τάσης για εξωτερική εντολή MKP - Κυκλοφορητής κυκλώματος ανάμιξης MM - Μοτέρ αναμίκτη ή μονάδα ανάμιξης SPLP - Κυκλοφορητής φόρτισης μποϊλερ LP - Κυκλοφορητής φόρτισης BPP - Κυκλοφορητής παράκαμψης 3WUV - Βαλβίδα εναλλαγής 3 δρόμων StA - Έξοδος μηνύματος βλάβης (επαφή PK κανονικά κλειστή) ZKP - Κυκλοφορητής ανακυκλοφορίας HKP - Κυκλοφορητής κυκλώματος θέρμανσης Περιγραφή συσκευής Η μονάδα συστοιχίας (ΚΜ) περιλαμβάνει ένα σύστημα ελέγχου συστοιχίας για λέβητες πολλαπλών βαθμίδων και λέβητες ρυθμιζόμενης ισχύος. Μια συστοιχία πρέπει να περιλαμβάνει μόνο λέβητες του ίδιου τύπου (μίας βαθμίδας, δύο βαθμίδων ή ρυθμιζόμενης ισχύος) και αντίστοιχης ισχύος. Οι ενεργοί λέβητες προωθούν την παραγόμενη θερμότητα προς τους υδραυλικούς διακόπτες ή το δοχείου συλλογής της εγκατάστασης θέρμανσης, όπου αυτή μετριέται από τον αισθητήρα δοχείου συλλογής, τον λεγόμενο "γενικό αισθητήρα προσαγωγής" της εγκατάστασης θέρμανσης. Επιπλέον, η μονάδα ΚΜ περιλαμβάνει ένα σύστημα ρύθμισης κυκλώματος ανάμιξης και ένα σύστημα ελέγχου μιας προγραμματιζόμενης εξόδου. Το σύστημα ρύθμισης κυκλώματος ανάμιξης μπορεί να χρησιμοποιηθεί τόσο για την προσαγωγή όσο και για την επιστροφή του κυκλώματος θέρμανσης. Η προγραμματιζόμενη έξοδος ελέγχει είτε ένα κύκλωμα άμεσης θέρμανσης, ένα κύκλωμα μποϊλερ, ένα κύκλωμα αερόθερμων (εξωτερική εντολή θέρμανσης) είτε μια βαλβίδα 3WUV για την αύξηση θερμοκρασίας επιστροφής (υποστήριξη θέρμανσης). Οι έξοδοι για τη ρύθμιση κυκλώματος ανάμιξης μπορούν επίσης να διαμορφωθούν ως κυκλοφορητές ή ως έξοδοι μηνύματος βλάβης. Ανάλογα με τη χρήση, θα πρέπει να επιλεγεί ως διαμόρφωση ο αντίστοιχος συνδυασμός συστήματος ρύθμισης/εξόδων κυκλώματος ανάμιξης και προγραμματιζόμενης εξόδου. Για τη σύνδεση σε συστήματα ελέγχου εξ αποστάσεως, η μονάδα ΚΜ διαθέτει μια είσοδο 0-10 V για τον έλεγχο του λέβητα. Σε αυτή τη διαμόρφωση είναι ενεργή μόνο η έξοδος μηνύματος βλάβης. Με τη μονάδα χειρισμού ΒΜ ή τη μονάδα ISM1 με WRS-Soft είναι δυνατή η τροποποίηση παραμέτρων και η προβολή των τιμών των αισθητήρων. Η μονάδα ΚΜ περιλαμβάνει μια υποδοχή σύνδεσης ebus (δίαυλος επικοινωνίας 2 καλωδίων) ώστε να μπορεί να ενσωματωθεί στο πίνακα ρυθμίσεων Wolf _xxxx

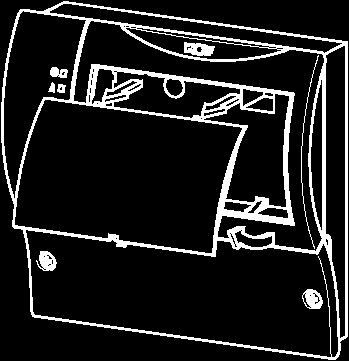

7 Συναρμολόγηση Συναρμολόγηση μονάδας συστοιχίας Κυκλοφορητής κυκλώματος ανάμιξης Ταχύτερη λειτουργία μοτέρ ανάμιξης Βραδύτερη λειτουργία μοτέρ ανάμιξης Έξοδος A1 ebus Δυσλειτουργία 10,5 cm 12,5 cm - Αφαιρέστε τη μονάδα συστοιχίας από τη συσκευασία. - Στερεώστε την απευθείας στον τοίχο. - Συνδέστε έναν εξωτερικό αισθητήρα στον 1ο λέβητα (διεύθυνση 1 - για τη διευθυνσιοδότηση των λεβήτων βλ. σελ. 26). Για εναλλακτικές δυνατότητες σύνδεσης, βλ. "Ηλεκτρική σύνδεση / Εξωτερικός αισθητήρας". - Τοποθετήστε τον εξωτερικό αισθητήρα στον βορεινό ή τον βορειοανατολικό τοίχο, σε ύψος 2-2,5 m από το δάπεδο (δρομολογήστε το καλώδιο προς τα κάτω). - Καλωδιώστε τη μονάδα συστοιχίας ΚΜ σύμφωνα με το σχεδιάγραμμα εγκατάστασης. Η ελάχιστη διατομή για τα καλώδια 230V είναι 0,75 mm² και για τα καλώδια 24V 0,5 mm². Υπόδειξη: Κατά την εγκατάσταση, μην δρομολογήσετε τα καλώδια του αισθητήρα εξωτερικής θερμοκρασίας και του αισθητήρα προσαγωγής μαζί με τα καλώδια ρεύματος _xxxx 7

8 Ηλεκτρική σύνδεση Θερμοστάτης μέγιστης θερμοκρασίας Είσοδος μηνύματος βλάβης Εξωτερικός αισθητήρας Εάν έχει συνδεθεί θερμοστάτης μέγιστης θερμοκρασίας στους ακροδέκτες "Max TH" της μονάδας KM, σε περίπτωση βλάβης (ο αναμίκτης δεν ενεργοποιείται) διακόπτεται η λειτουργία του κυκλοφορητή κυκλώματος ανάμιξης μόνο. Εάν δεν υπάρχει θερμοστάτης μέγιστης θερμοκρασίας, ενδέχεται να αναπτυχθεί πολύ υψηλή θερμοκρασία στο ενδοδαπέδιο κύκλωμα σε περίπτωση βλάβης της μονάδας ΚΜ. Αυτό μπορεί να προκαλέσει ρωγμές στο δάπεδο. Στις διαμορφώσεις 1, 2, 3, 4, 5, 7, 8 και 13, εάν δεν έχει συνδεθεί θερμοστάτης μέγιστης θερμοκρασίας, τότε θα πρέπει στη θέση του να συνδεθεί το τριπολικό βύσμα Rast5 με μια γέφυρα. Σε όλες τις διαμορφώσεις εκτός της διαμόρφωσης 5, εάν δεν έχει συνδεθεί η είσοδος μηνύματος βλάβης, θα πρέπει να τοποθετηθεί στην είσοδο Ε2 το γκρίζο διπολικό βύσμα με γέφυρα. Υπάρχουν οι τέσσερις παρακάτω δυνατότητες ενσωμάτωσης εξωτερικού αισθητήρα στην εγκατάσταση: α) Εξωτερικός αισθητήρας στον 1ο λέβητα (διεύθυνση 1), στον ακροδέκτη AF, kωδ. είδους β) Εξωτερικός αισθητήρας στη μονάδα ΒΜ (διεύθυνση 0) σε επίτοιχη βάση, στους ακροδέκτες 5/6, κωδ. είδους γ) Σύνδεση μονάδας ασύρματου ρολογιού με εξωτερικό αισθητήρα στο ebus, kωδ. είδους δ) Σύνδεση ασύρματου εξωτερικού αισθητήρα και ασύρματου δέκτη στο ebus, κωδ. είδους και Συνιστώμενα καλώδια και ελάχιστες διατομές καλωδίων: H05VV 3x1,0 mm² καλώδιο ρεύματος H05VV 3x0,75 mm² κυκλοφορητής κυκλώματος ανάμιξης, H05VV 3x0,75 mm² θερμοστάτης μέγ. θερμοκρασίας, βαλβίδα 3WUV H05VV 4x0,75 mm² μοτέρ αναμίκτη, H05VV 2x0,5 mm² καλώδιο διαύλου Υπόδειξη: Κατά τις εργασίες σέρβις, ολόκληρη η εγκατάσταση πρέπει να τεθεί εκτός τάσης, καθώς διαφορετικά υπάρχει κίνδυνος ηλεκτροπληξίας! _xxxx

9 Συνοπτική παρουσίαση διαμόρφωσεων Συνοπτική παρουσίαση διαμορφώσεων Ανάλογα με τη χρήση της μονάδας ΚΜ υπάρχουν 13 διαφορετικές μορφές εγκατάστασης. Οι διάφορες μορφές ρυθμίζονται με την παράμετρο ΚΜ01, Διαμόρφωση. Η παράμετρος αυτή βρίσκεται στο 2ο επίπεδο χειρισμού Τεχνικός Συστοιχία. Διαμόρφωση 01: Κύκλωμα ανάμιξης και κύκλωμα μποϊλερ, σελίδα 10 Διαμόρφωση 02: Κύκλωμα ανάμιξης και κύκλωμα αερόθερμων, σελίδα 11 Διαμόρφωση 03: Κύκλωμα ανάμιξης και κύκλωμα θέρμανσης, σελίδα 12 Διαμόρφωση 04: Κύκλωμα μποϊλερ και έλεγχος λέβητα άλλου κατασκευαστή, σελίδα 13 Διαμόρφωση 05: Διαμόρφωση 06: Διαμόρφωση 07: Κύκλωμα ανάμιξης και αύξηση θερμοκρασίας επιστροφής για υποστήριξη θέρμανσης, Σελίδα 14 Κύκλωμα θέρμανσης και αύξηση θερμοκρασίας επιστροφής για υποβοήθηση εκκίνησης, σελίδα 15 Κύκλωμα ανάμιξης με έμμεση αύξηση θερμοκρασίας επιστροφής για αποφόρτιση εκκίνησης; Σελίδα 16. Ισχύει αποκλειστικά για εγκατάστασεις από κυκλώματα ανάμιξης. Διαμόρφωση 08: Κύκλωμα ανάμιξης (εργοστασιακή ρύθμιση), σελίδα 17 Διαμόρφωση 09: Κύκλωμα θέρμανσης, σελίδα 18 Διαμόρφωση 10: Κύκλωμα μποϊλερ, σελίδα 19 Διαμόρφωση 11: Κύκλωμα αερόθερμων, σελίδα 20 Διαμόρφωση 12: Είσοδος 0-10V για σύστημα ελέγχου εξ αποστάσεως, σελίδα 21 Διαμόρφωση 13: Αύξηση θερμοκρασίας επιστροφής με λέβητα καυσόξυλων, σελίδα 22 Υποδείξεις: Μετά από κάθε αλλαγή διαμόρφωσης, η εγκατάσταση πρέπει να επανεκκινηθεί (διακοπή και επανασύνδεση παροχής ρεύματος) _xxxx 9

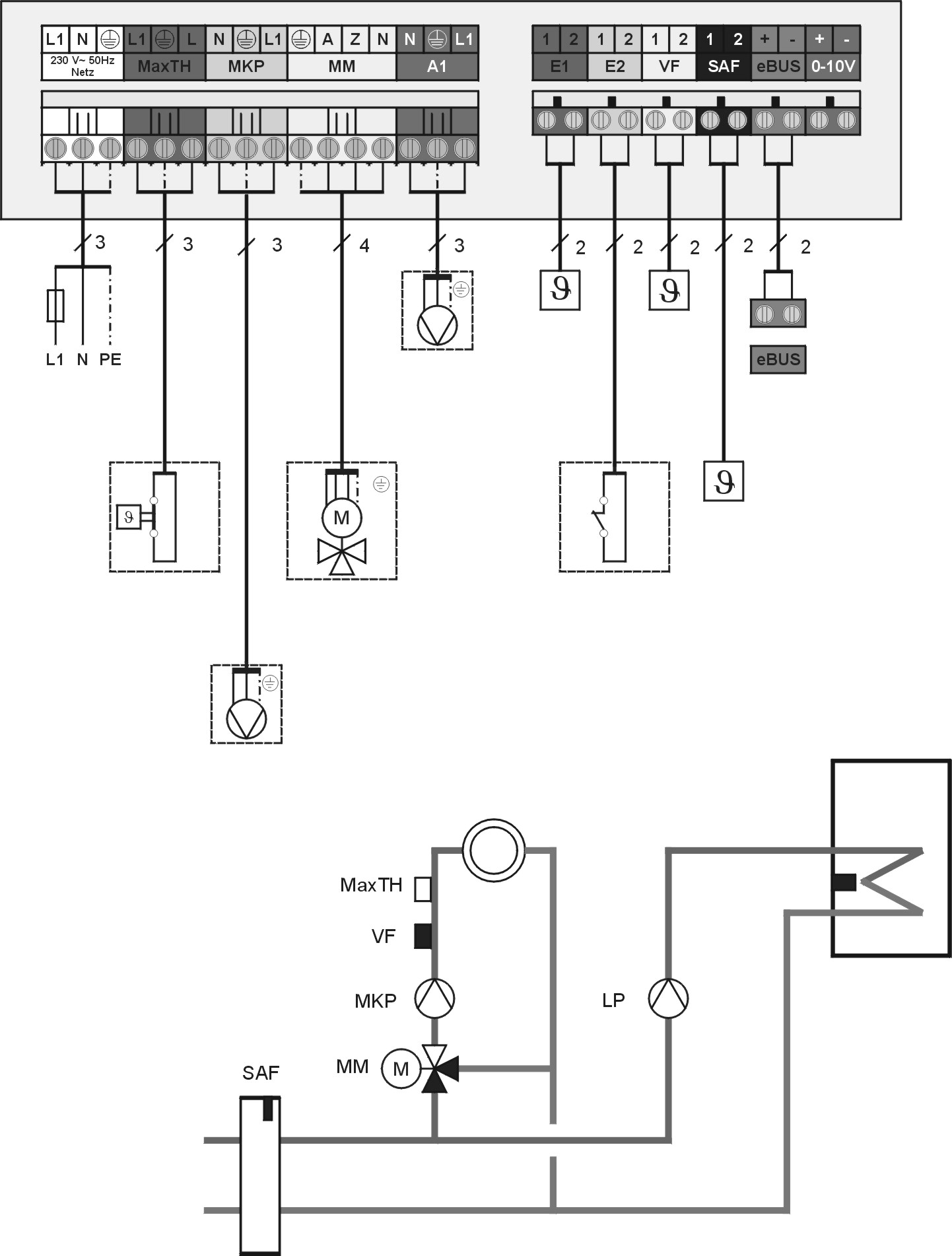

10 Ηλεκτρική σύνδεση Διαμόρφωση 1: Κύκλωμα ανάμιξης και κύκλωμα μποϊλερ Δίκτυο 230V AC Αισθητήρας μποϊλερ Κυκλοφορητής φόρτισης SPF μποϊλερ SPLP Αισθητήρας προσαγωγής κυκλώματος ανάμιξης VF Λέβητας Θερμοστάτης μέγιστης θερμοκρασίας max TH 1) Μοτέρ αναμίκτη MM Αισθητήρας δοχείου συλλογής SAF Είσοδος μηνύματος βλάβης StE (επαφή κανονικά κλειστή) 2) Κυκλοφορητής κυκλώματος ανάμιξης MKP Κύκλωμα ανάμιξης Μποϊλερ SPLP Προσαγωγή σώματος θέρμανσης Επιστροφή σώματος θέρμανσης 1) βλ. περιγραφή θερμοστάτη μέγιστης θερμοκρασίας, σελ. 8 2) βλ. περιγραφή εισόδου μηνύματος βλάβης, σελ _xxxx

11 Ηλεκτρική σύνδεση Διαμόρφωση 2: Κύκλωμα αναμίκτη και κύκλωμα αερόθερμων Δίκτυο 230V AC Κυκλοφορητής φόρτισης LP Επαφή ελεύθερη δυναμικού ΡΚ Αισθητήρας προσαγωγής κυκλώματος ανάμιξης VF Λέβητας Θερμοστάτης μέγιστης θερμοκρασίας max TH 1) Κυκλοφορητής κυκλώματος ανάμιξης MKP Μοτέρ αναμίκτη MM Κύκλωμα ανάμιξης Αισθητήρας δοχείου συλλογής SAF Είσοδος μηνύματος βλάβης StE (επαφή κανονικά κλειστή) 2) Κύκλωμα αερόθερμων Προσαγωγή σώματος θέρμανσης Επιστροφή σώματος θέρμανσης 1) βλ. περιγραφή θερμοστάτη μέγιστης θερμοκρασίας, σελ. 8 2) βλ. περιγραφή εισόδου μηνύματος βλάβης, σελ _xxxx 11

12 Ηλεκτρική σύνδεση Διαμόρφωση 3: Κύκλωμα ανάμιξης και κύκλωμα θέρμανσης Δίκτυο 230V AC Κυκλοφορητής κυκλώματος θέρμανσης HKP Αισθητήρας προσαγωγής κυκλώματος ανάμιξης VF Λέβητας Θερμοστάτης μέγιστης θερμοκρασίας max TH 1) Μοτέρ αναμίκτη MM Αισθητήρας δοχείου συλλογής SAF Είσοδος μηνύματος βλάβης StE (επαφή κανονικά κλειστή) 2) Κυκλοφορητής κυκλώματος ανάμιξης MKP Κύκλωμα ανάμιξης Κύκλωμα θέρμανσης Προσαγωγή σώματος θέρμανσης Επιστροφή σώματος θέρμανσης 1) βλ. περιγραφή θερμοστάτη μέγιστης θερμοκρασίας, σελ. 8 2) βλ. περιγραφή εισόδου μηνύματος βλάβης, σελ _xxxx

13 Ηλεκτρική σύνδεση Δίκτυο 230V AC Αισθητήρας Κυκλοφορητής φόρτι- μποϊλερ SPF σης μποϊλερ SPLP π.χ. Μονάδα ανάμιξης MM Διαμόρφωση 4: Κύκλωμα μποϊλερ και έλεγχος λέβητα άλλου κατασκευαστή Θερμοστάτης μέγιστης θερμοκρασίας max TH 1) Έξοδος Κυκλοφορητής ZKP μηνύματος βλάβης StA Αισθητήρας δοχείου συλλογής SAF Είσοδος μηνύματος βλάβης StE (επαφή κανονικά κλειστή) 2) Σύστημα ελέγχου καυστήρα BSt Μποϊλερ Λέβητας άλλου κατασκευαστή 1) βλ. περιγραφή θερμοστάτη μέγιστης θερμοκρασίας, σελ. 8 2) βλ. περιγραφή εισόδου μηνύματος βλάβης, σελ _xxxx 13

14 Ηλεκτρική σύνδεση Διαμόρφωση 5: Κύκλωμα ανάμιξης και αύξηση θερμοκρασίας επιστροφής για υποβοήθηση θέρμανσης Δίκτυο 230V AC Θερμοστάτης μέγιστης θερμοκρασίας max TH 1) Μοτέρ αναμίκτη MM Βαλβίδα εναλλαγής 3WUV Αισθητήρας μποϊλερ αποθήκευσης PF Αισθητήρας επιστροφής RLF Αισθητήρας προσαγωγής κυκλώματος ανάμιξης VF Λέβητας Αισθητήρας δοχείου συλλογής SAF Κυκλοφορητής κυκλώματος ανάμιξης MKP Κύκλωμα ανάμιξης Μποϊλερ αποθήκευσης Προσαγωγή σώματος θέρμανσης Επιστροφή σώματος θέρμανσης 1) βλ. περιγραφή θερμοστάτη μέγιστης θερμοκρασίας, σελ _xxxx

15 Διαμόρφωση 6: Ηλεκτρική σύνδεση Κύκλωμα θέρμανσης και αύξηση θερμοκρασίας επιστροφής για αποφόρτιση εκκίνησης Δίκτυο 230V AC Κυκλοφορητής κυκλώματος θέρμανσης HKP Αισθητήρας επιστροφής RLF Λέβητας Θερμοστάτης μέγιστης θερμοκρασίας max TH 1) Μοτέρ αναμίκτη MM Είσοδος μηνύματος βλάβης StE (επαφή κανονικά κλειστή) 2) Αισθητήρας δοχείου συλλογής SAF Κυκλοφορητής κυκλώματος ανάμιξης MKP Κύκλωμα θέρμανσης Προσαγωγή σώματος θέρμανσης Επιστροφή σώματος θέρμανσης 1) βλ. περιγραφή θερμοστάτη μέγιστης θερμοκρασίας, σελ. 8 2) βλ. περιγραφή εισόδου μηνύματος βλάβης, σελ _xxxx 15

16 Ηλεκτρική σύνδεση Διαμόρφωση 7: Κύκλωμα ανάμιξης με έμμεση αύξηση θερμοκρασίας επιστροφής για αποφόρτιση εκκίνησης Δίκτυο 230V AC Αισθητήρας επιστροφής RLF Αισθητήρας προσαγωγής κυκλώματος ανάμιξης VF Λέβητας Θερμοστάτης μέγιστης θερμοκρασίας MaxTH 1) Μοτέρ αναμίκτη MM Αισθητήρας δοχείου συλλογής SAF Είσοδος μηνύματος βλάβης StE (επαφή κανονικά κλειστή) 2) Κυκλοφορητής κυκλώματος ανάμιξης MKP Κύκλωμα ανάμιξης Προσαγωγή σώματος θέρμανσης Επιστροφή σώματος θέρμανσης 1) βλ. περιγραφή θερμοστάτη μέγιστης θερμοκρασίας, σελ. 8 2) βλ. περιγραφή εισόδου μηνύματος βλάβης, σελ _xxxx

17 Ηλεκτρική σύνδεση Διαμόρφωση 8: Κύκλωμα ανάμιξης (εργοστασιακή ρύθμιση) Δίκτυο 230V AC Αισθητήρας προσαγωγής κυκλώματος ανάμιξης VF Λέβητας Θερμοστάτης μέγιστης θερμοκρασίας MaxTH 1) Μοτέρ αναμίκτη MM Αισθητήρας δοχείου συλλογής SAF Είσοδος μηνύματος βλάβης StE (επαφή κανονικά κλειστή) 2) Κυκλοφορητής κυκλώματος ανάμιξης MKP Κύκλωμα ανάμιξης Προσαγωγή σώματος θέρμανσης Επιστροφή σώματος θέρμανσης 1) βλ. περιγραφή θερμοστάτη μέγιστης θερμοκρασίας, σελ. 8 2) βλ. περιγραφή εισόδου μηνύματος βλάβης, σελ _xxxx 17

18 Ηλεκτρική σύνδεση Διαμόρφωση 9: Κύκλωμα θέρμανσης Δίκτυο 230V AC Κυκλοφορητής κυκλώματος θέρμανσης HKP Λέβητας Αισθητήρας δοχείου συλλογής SAF Είσοδος μηνύματος βλάβης StE (επαφή κανονικά κλειστή) 2) Κύκλωμα θέρμανσης Προσαγωγή σώματος θέρμανσης Επιστροφή σώματος θέρμανσης 2) βλ. περιγραφή εισόδου μηνύματος βλάβης, σελ _xxxx

19 Ηλεκτρική σύνδεση Διαμόρφωση 10: Κύκλωμα μποϊλερ Δίκτυο 230V AC Κυκλοφορητής φόρτισης μποϊλερ SPLP Αισθητήρας μποϊλερ SPF Λέβητας Αισθητήρας δοχείου συλλογής SAF Είσοδος μηνύματος βλάβης StE (επαφή κανονικά κλειστή) 2) Μποϊλερ Προσαγωγή σώματος θέρμανσης Επιστροφή σώματος θέρμανσης 2) βλ. περιγραφή εισόδου μηνύματος βλάβης, σελ _xxxx 19

20 Ηλεκτρική σύνδεση Διαμόρφωση 11: Κύκλωμα αερόθερμων Δίκτυο 230V AC Κυκλοφορητής φόρτισης LP Επαφή ελεύθερη δυναμικού ΡΚ Λέβητας Αισθητήρας δοχείου συλλογής SAF Είσοδος μηνύματος βλάβης StE (επαφή κανονικά κλειστή) 2) Κύκλωμα αερόθερμων Προσαγωγή σώματος θέρμανσης Επιστροφή σώματος θέρμανσης 2) βλ. περιγραφή εισόδου μηνύματος βλάβης, σελ _xxxx

21 Ηλεκτρική σύνδεση Διαμόρφωση 12: Είσοδος 0-10V για σύστημα ελέγχου εξ αποστάσεως Δίκτυο 230V AC Λέβητας Έξοδος μηνύματος βλάβης SA Αισθητήρας δοχείου συλλογής SAF Είσοδος μηνύματος βλάβης StE (επαφή κανονικά κλειστή) 2) Είσοδος 0-10V DC 0-10 V από εγκατάσταση DDC Προσαγωγή σώματος θέρμανσης Επιστροφή σώματος θέρμανσης 2) βλ. περιγραφή εισόδου μηνύματος βλάβης, σελ _xxxx 21

22 Ηλεκτρική σύνδεση Διαμόρφωση 13: Αύξηση θερμοκρασίας επιστροφής με λέβητα καυσόξυλων Δίκτυο 230V AC Βαλβίδα εναλλαγής 3WUV Αισθητήρας λέβητα KF Αισθητήρας επιστροφής RLF Λέβητας 3) Θερμοστάτης μέγιστης θερμοκρασίας MaxTH 1) Μοτέρ αναμίκτη MM Είσοδος μηνύματος βλάβης StE (επαφή κανονικά κλειστή) 2) Αισθητήρας δοχείου συλλογής SAF Κυκλοφορητής κυκλώματος ανάμιξης MKP Μποϊλερ αποθήκευσης 1) βλ. περιγραφή θερμοστάτη μέγιστης θερμοκρασίας, σελ. 8 2) βλ. περιγραφή εισόδου μηνύματος βλάβης, σελ. 8 3) Εάν διατίθεται λέβητας του πίνακα ρυθμίσεων Wolf _xxxx

23 Έναρξη λειτουργίας Οδηγός για την έναρξη λειτουργίας Για την επιτυχή έναρξη λειτουργίας της εγκατάστασης, ως προς τη διευθυνσιοδότηση και τη ρύθμιση των παραμέτρων όλων των πινάκων ρυθμίσεων και ως προς τη διαμόρφωση της εγκατάστασης, θα πρέπει να εκτελεστούν τα παρακάτω βήματα με τη σειρά που περιγράφονται. Υπόδειξη: Οι παράμετροι των μονάδων HG, KM, MM και SOL περιλαμβάνονται στο 2ο επίπεδο χειρισμού Τεχνικός Συσκ. θέρμαν. (HG) / Συστοιχία (KM) / Βάνα ανάμ. (MM) / Ηλιακό (SOL) της μονάδας BM 1e Βήμα 2e Βήμα Βήμα 3e Βήμα 4e Βήμα 5e Συναρμολόγηση και ηλεκτρική σύνδεση όλων των μονάδων επέκτασης και χειρισμού σύμφωνα με τις υποδείξεις στις αντίστοιχες οδηγίες χρήσης. Ρύθμιση διεύθυνσεων ebus (διακόπτες DIP) στις μονάδες επέκτασης και χειρισμού (KM, MM και BM) - για περισσότερες λεπτομέρειες βλ. "Ρύθμιση διεύθυνσης ebus στις μονάδες επέκτασης και χειρισμού (KM, MM και BM)". Ενεργοποίηση εγκατάστασης από τον κεντρικό διακόπτη (παροχή τάσης δικτύου). Ρύθμιση διεύθυνσης ebus στους λέβητες Wolf - για περισσότερες λεπτομέρειες βλ. "Ρύθμιση διεύθυνσης ebus σε λέβητες Wolf". Διαμόρφωση μονάδας επέκτασης, π.χ. μονάδας συστοιχίας, μονάδας ανάμιξης ή ηλιακής μονάδας 1. Διαμόρφωση μονάδας συστοιχίας KM α) Παράμετρος KM01 (= Διαμόρφωση): Εδώ επιλέγεται η διαμόρφωση της μονάδας ΚΜ ανάλογα με τις υδραυλικές συνδέσεις. Για την επιλογή της σωστής διαμόρφωσης, βλ. "Ηλεκτρική σύνδεση". β) Παράμετρος KM02 (= Τρόπος λειτουργίας): Ανάλογα με τον τύπο του λέβητα και τον τρόπο λειτουργίας του καυστήρα (παράμετρος HG 28) θα πρέπει να επιλεγεί μία από τις παρακάτω ρυθμίσεις. KM02 = 1 Λέβητας μίας βαθμίδας KM02 = 2 Λέβητας δύο βαθμίδων KM02 = 3 Λέβητας ρυθμιζόμενης ισχύος 2. Διαμόρφωση μονάδας ανάμιξης ΜΜ και ηλιακής μονάδας SM2, παράμετρος MM05 (= Διαμόρφωση μονάδας ανάμιξης) ή παράμετρος SOL12 (= Διαμόρφωση ηλιακής μονάδας): Εδώ επιλέγεται η διαμόρφωση της μονάδας ανάμιξης και της ηλιακής μονάδας ανάλογα με την υδραυλική διαρρύθμιση. Για την επιλογή της σωστής διαμόρφωσης, βλ. "Ηλεκτρική σύνδεση" στις οδηγίες συναρμολόγησης της μονάδας ανάμιξης και της ηλιακής μονάδας _xxxx 23

24 Έναρξη λειτουργίας 6e Βήμα e Βήμα 7 e Βήμα 8 Διαμόρφωση πίνακα ρυθμίσεων λέβητα Wolf COB Παράμετρος HG06 (τρόπος λειτουργίας κυκλοφορητή): Εάν υπάρχει πίνακας ρυθμίσεων λέβητα Wolf COB, πρέπει να επιλεγεί ο τρόπος λειτουργίας κυκλοφορητή 1. HG06 = 1. Για περιγραφή, βλ. οδηγίες πίνακα ρυθμίσεων COB. Υπόδειξη: Στους πίνακες ρυθμίσεων επίτοιχου λέβητα Wolf και στους βασικούς πίνακες ρυθμίσεων MGK, η παράμετρος HG06 δεν πρέπει να τροποποιηθεί. Ρύθμιση παραμέτρων στις παρακάτω συσκευές 1. Πίνακας ρυθμίσεων λέβητα Wolf COB, πίνακας ρυθμίσεων επίτοιχου λέβητα Wolf και βασικός πίνακας ρυθμίσεων MGK Ρυθμίστε την παράμετρο HG22 (μέγιστη θερμοκρασία λέβητα) στην τιμή της παραμέτρου KM03 (μέγιστη θερμοκρασία δοχείου συλλογής) + 5K. 2. Μονάδα χειρισμού BM Ρυθμίστε τις παραμέτρους όπως η ώρα, η ημέρα, τα χρονικά προγράμματα κ.λπ. 3. Μονάδες επέκτασης KM, MM και SM Προσαρμόστε τις παραμέτρους ανάλογα με τις ανάγκες σας. Επανεκκίνηση εγκατάστασης από τον κεντρικό διακόπτη (διακοπή/ αποκατάσταση τάσης δικτύου). Η εγκατάσταση είναι έτοιμη να λειτουργήσει μετά από 3 λεπτά περίπου. Μετά από την επιτυχή έναρξη λειτουργίας, θα εμφανιστεί στη μονάδα ΒΜ, κάτω από το ρολόι, ο αριθμός των λεβήτων _xxxx

25 Ρύθμιση διεύθυνσεων ebus στις μονάδες επέκτασης και χειρισμού (ΚΜ, ΜΜ, ΒΜ) Ρύθμιση διευθύνσεων ebus στις μονάδες επέκτασης και χειρισμού (KM, MM και BM) Ρύθμιση ebus Διεύθυνση 0 (εργοστασιακή ρύθμιση) Διεύθυνση 1 Διεύθυνση 2 Διεύθυνση 3 Διεύθυνση 4 Διεύθυνση 5 Διεύθυνση 6 Διεύθυνση 7 Η διεύθυνση της μονάδας συστοιχίας ΚΜ παραμένει πάντοτε η 1 (εργοστασιακή ρύθμιση). Μαζί με τη μονάδα ΚΜ μπορούν να συνδεθούν σε μια εγκατάσταση μέχρι και 6 μονάδες ανάμιξης ΜΜ. Αποδώστε μια διεύθυνση στις μονάδες ΜΜ από το 2 έως το 7 ανάλογα με τη σειρά τους, σε συνδυασμό με το πίνακα ρυθμίσεων επίτοιχου λέβητα Wolf, το βασικό πίνακα ρυθμίσεων MGK ή το πίνακα ρυθμίσεων λέβητα Wolf COB. Οι λειτουργίες της μονάδας συστοιχίας και των διάφορων μονάδων ανάμιξης είναι διαθέσιμες μετά τη ρύθμιση της διαμόρφωσης (βλ. επίσης "Hλεκτρική σύνδεση"). Σε κάθε εγκατάσταση μπορούν να συνδεθούν μέχρι 7 κυκλώματα ανάμιξης και ένα κύκλωμα άμεσης θέρμανσης. Ως εκ τούτου, η διαμόρφωση 3 ή 9 μπορεί να δοθεί μόνο μία φορά σε κάθε εγκατάσταση, είτε σε μονάδα συστοιχίας είτε σε μονάδα ανάμιξης. Επιπλέον, σε κάθε μονάδα ανάμιξης (κύκλωμα ανάμιξης) μπορεί να χρησιμοποιηθεί μία μονάδα χειρισμού ΒΜ για τον πλήρη έλεγχό της. Ο έλεγχος του κυκλώματος άμεσης θέρμανσης πραγματοποιείται πάντοτε από τη μονάδα χειρισμού με τη διεύθυνση 0. α) Μέγιστη επέκταση με πίνακα ρυθμίσεων επίτοιχου λέβητα Wolf, βασικό πίνακα ρυθμίσεων MKG ή πίνακα ρυθμίσεων λέβητα Wolf COB Κύκλωμα θέρμανσης MK 1 Λέβητας Wolf BM KM BM Παράδειγμα ένδειξης: ΒΜ (εργοστασιακή ρύθμιση) MK 2 προαιρετικό 2. MM 1. MM BM 3. MM 4. MM 5. MM προαιρετικό MK 7 6. MM BM προαιρετικό Εάν δεν υπάρχει λέβητας, η μονάδα ΚΜ μπορεί να χρησιμοποιηθεί ως αυτόνομος ρυθμιστής κυκλώματος ανάμιξης. Για να γίνει αυτό, θα πρέπει να έχει συνδεθεί στη μονάδα ΒΜ (0) ένας εξωτερικός αισθητήρας ή ένας δέκτης DCF με εξωτερικό αισθητήρα μέσω ebus - βλ. επίσης "Ηλεκτρική σύνδεση / Εξωτερικός αισθητήρας". Η διευθυνσιοδότηση των μονάδων ΚΜ, ΜΜ και ΒΜ γίνεται κατ' αναλογία με τη διαμόρφωση με λέβητες Wolf _xxxx 25

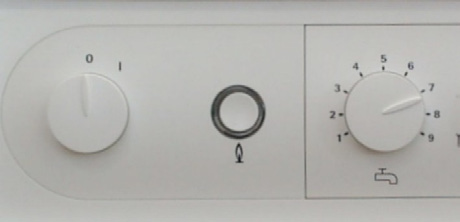

26 Ρύθμιση διευθύνσεων διαύλου ebus σε λέβητες Wolf Ρύθμιση διευθύνσεων ebus σε λέβητες Wolf Λέβητας Διευθύνσεις διαύλου Όταν χρησιμοποιούνται περισσότεροι από ένας λέβητες (αριθμός λεβήτων >1) σε συνδυασμό με μονάδα συστοιχίας, τότε η διεύθυνση διαύλου του κάθε λέβητα πρέπει να ρυθμιστεί σύμφωνα με τον πίνακα. Θέση περιστροφικού κουμπιού Ζεστό νερό χρήσης Ένδειξη φωτεινού δακτυλίου Μεμονωμένη 0* 6 πράσινο που αναβοσβήνει Συσκευή (εργοστασιακή ρύθμιση) κόκκινο που αναβοσβήνει κίτρινο που αναβοσβήνει κίτρινο/κόκκινο που αναβοσβήνει κίτρινο/πράσινο που αναβοσβήνει πράσινο/κόκκινο που αναβοσβήνει * Η διεύθυνση 0 δεν μπορεί να επιλεγεί στο πίνακα ρυθμίσεων λέβητα Wolf COB. Εάν η εγκατάσταση περιλαμβάνει μόνο ένα πίνακα ρυθμίσεων λέβητα Wolf, τότε η διεύθυνση παραμένει στην εργοστασιακή τιμή (διεύθυνση 1). Ρύθμιση διευθύνσεων διαύλου Κρατήστε πατημένο το πλήκτρο διαγραφής σφάλματος. Μετά από 5 δευτερόλεπτα θα εμφανιστεί ο αντίστοιχος κωδικός αναλαμπών (βλ. πίνακα). Με το περιστροφικό κουμπί επιλογής θερμοκρασίας ζεστού νερού χρήσης μπορείτε να επιλέξετε την κατάλληλη διεύθυνση. Αφήστε το πλήκτρο διαγραφής σφάλματος. Πλήκτρο διαγραφής σφάλματος Επιλογή θερμοκρασίας ζεστού νερού χρήσης Η αντιστοίχιση λεβήτων και διευθύνσεων διαύλου (1), (2), (3) και (4) πρέπει να γίνει κατά την εγκατάσταση. Δεν επιτρέπεται να δοθεί πολλές φορές κάποια διεύθυνση διαύλου. Υπόδειξη: Εάν μόνο μία συσκευή διαύλου (λέβητας ή μονάδα συστοιχίας) αποσυνδεθεί από το δίκτυο, τότε όλες οι συσκευές διαύλου πρέπει να απενεργοποιηθούν και να ενεργοποιηθούν και πάλι μέσω ενός διακόπτη εγκατάστασης. Ρύθμιση παραμέτρων Η τυπική ρύθμιση όλων των παραμέτρων και των ωρών λειτουργίας βρίσκεται αποθηκευμένη σε μια μόνιμη μνήμη. Όλες οι τροποποιήσεις αποθηκεύονται με ασφαλή τρόπο και δεν χάνονται ακόμα και μετά από διακοπή ρεύματος διάρκειας αρκετών εβδομάδων. Η ρύθμιση των παραμέτρων γίνεται μέσω της μονάδας χειρισμού ΒΜ. Η περιγραφή του χειρισμού και της ρύθμισης περιλαμβάνεται στις οδηγίες συναρμολόγησης και χειρισμού της μονάδας ΒΜ _xxxx

27 Ώρες λειτουργίας Ώρες λειτουργίας Κύκλωμα ανάμιξης: Οι ώρες λειτουργίας για το κύκλωμα ανάμιξης στη μονάδα συστοιχίας αποθηκεύονται στη μονάδα συστοιχίας. Βρίσκονται στο 2ο επίπεδο χειρισμού ΧΡΟΝΟΠΡΟΓΡ ΘΕΡ- ΜΑΝΣΗ ΒΑΝΑ ΑΝΑΜ. 1. Κύκλωμα θέρμανσης και μποϊλερ: Οι ώρες λειτουργίας για το κύκλωμα θέρμανσης και το μποϊλερ αποθηκεύονται πάντοτε στη μονάδα χειρισμού BM. Χρονικό πρόγραμμα Ομάδα Ενεργο ποίηση Αναμίκτης Χρονικό πρόγραμμα Ομάδα Ενεργο ποίηση Αναμίκτης ΝΑΙ ΟΧΙ ΝΑΙ ΟΧΙ Χρον. πρόγραμμα 1 Δε-Σα 1 5:00 21:00 Χρον. πρόγραμμα 3 Δε 1 4:30 20: Σα-Κυ 1 6:00 22:00 Τε 1 4:30 20:00 Χρον. 2 2 πρόγραμμα Δε-Πα 1 5:00 7:00 Τρ 1 4:30 20: :00 21: Σα-Κυ 1 6:00 21:00 Πε 1 4:30 20: Πα 1 4:30 20: Σα 1 4:30 20: Κυ 1 4:30 20: _xxxx 27

28 Κατάλογος παραμέτρων βασικής ρύθμισης / εγκατάστασης Κατάλογος παραμέτρων Βασικές ρυθμίσεις 28 Παράμετρος Περιοχή ρύθμισης Βρίσκονται στο 2ο επίπεδο χειρισμού Βασ. ρύθμιση Βάνα ανάμ. 1. Εργοστασιακή ρύθμιση Ατομική Ρύθμιση ΘΕΡ.ΧΩΡ.ΗΜ 5 C - 30 C 20 C ΘΕΡ.ΟΙΚ.ΛΕΙ 5 C - 30 C 16 C ΚΛΙΣΗ 0-3 0,8 ΕΠΙΔΡ.ΧΩΡΟΥ Απενεργοποίηση - Ενεργοποίηση Απενεργοποίηση ΧΕΙΜ/ΚΑΛΟΚ 0 C -40 C 20 C ECO / ABS -10 C - 40 C 10 C Η περιγραφή των παραμέτρων κανονικής θερμοκρασίας, θερμοκρασίας οικονομίας, κλίσης καμπύλης, επίδρασης χώρου, αλλαγής θερινής/χειμερινής λειτουργίας και λειτουργίας ECO/ABS παρέχεται στις οδηγίες συναρμολόγησης και χειρισμού της μονάδας ΒΜ. Κατάλογος παραμέτρων Προχωρημένες ρυθμίσεις εγκατάστασης Παράμετρος Οι παράμετροι συστοιχίας A09, A10, A12 και A14 μπορούν να ρυθμιστούν μόνον από τη μονάδα χειρισμού με τη διεύθυνση 0. Όλες οι άλλες παράμετροι εγκατάστασης ρυθμίζονται στις αντίστοιχες μονάδες χειρισμού. Βρίσκονται στο 2ο επίπεδο χειρισμού Τεχνικός Εγκατάσταση. Η περιγραφή των παραμέτρων επίδρασης χώρου, ορίων προστασίας από παγετό, διακοπής κυκλοφορητή με ρυθμιστή χώρου, διακοπής μείωσης και μέγιστης θερμοκρασίας ζεστού νερού χρήσης παρέχεται στις οδηγίες συναρμολόγησης και χρήσης της μονάδας ΒΜ. A10: Παράλληλη λειτουργία κυκλοφορητή για τις μονάδες ΚΜ ή ΜΜ Παράμετρος A 10 = 0: Λειτουργία προτεραιότητας για φόρτιση μποϊλερ ή εξωτερική εντολή θέρμανσης προ της εντολής θέρμανσης για την έξοδο του κυκλώματος ανάμιξης. Παράμετρος A 10 = 1: Παράλληλη λειτουργία φόρτισης μποϊλερ ή εξωτερικής εντολής θέρμανσης με την εντολή θέρμανσης για την έξοδο του κυκλώματος ανάμιξης. Υπόδειξη: Περιοχή ρύθμισης Εργοστασιακή ρύθμιση A00 Επίδραση χώρου A09 Όρια προστασίας από τον παγετό C 2 A10 Παράλληλη λειτουργία κυκλοφορητή A11 Αλλαγή θερινής/χειμερινής λειτουργίας εξαρτώμενη από τη θερμοκρασία χώρου ON - OFF ON A12 Διακοπή μείωσης OFF, -39 C -16 A14 Μέγιστη θερμοκρασία ζεστού νερού χρήσης C 65 Ατομική Ρύθμιση Κατά την παράλληλη λειτουργία, ως θερμοκρασία προσαγωγής χρησιμοποιείται η υψηλότερη απαιτούμενη τιμή _xxxx

29 Κατάλογος παραμέτρων MM Κατάλογος παραμέτρων Προχωρημένες ρυθμίσεις κυκλώματος ανάμιξης σε μονάδα ΚΜ Παράμετρος Βρίσκονται στο 2ο επίπεδο χειρισμού Τεχνικός Βάνα ανάμ. 1. Περιοχή ρύθμισης Εργοστασιακή ρύθμιση MI01 Ελάχιστη MKtemp 0 C - 80 C 0 C MI02 Μέγιστη MΚtemp 20 C - 80 C 50 C MI03 Απόσταση καμπύλης θέρμανσης 0K - 30K 10K MI04 Ξήρανση δαπέδου 0 (ανενεργή) MI05 Καμία λειτουργία MI06 Καθυστέρηση απενεργοποίησης κυκλώματος θέρμανσης 0-30 min 5 min MI07 Περιοχή αναμίκτη P 5K - 40K 12K MI08 Ρυθμισμένη θερμοκρασία RL 20 C - 80 C 30 C MI09 Μέγιστος χρόνος φόρτισης μποϊλερ 0-5h 2h MI10 Τροφοδοσία διαύλου (1 = ενεργοποιημένη) 0 (ανενεργή) - 2 (αυτόματη) 2 MI11 Υστέρηση αισθητήρα παράκαμψης 0 C - 30 C 10 C MI12 Φραγή κυκλοφορητή φόρτισης MI13 Καθυστέρηση απενεργοποίησης κυκλοφορητή φόρτισης 0-10 min 3 min MI14 Σταθερή θερμοκρασία 50 C - 80 C 75 C MI15 dt απενεργ. (διαφορά απενεργοποίησης) 3-20K 5K MI16 dt ενερ. (διαφορά ενεργοποίησης) 5-30K 10K MI17 Υπερθέρμανση λέβητα κατά την φόρτιση μποϊλερ 0-40K 10K MI18 Φραγή καυστήρα κατά την αύξηση θερμοκρασίας επιστροφής 0 s s 0 s MI50 Δοκιμαστική λειτουργία Ένδειξη τιμών εισόδου αισθητήρων MI70 Αναλογική είσοδος E1 - - MI71 Αναλογική είσοδος E2 - - MI72 Αναλογική είσοδος αισθητήρα προσαγωγής _xxxx 29

30 Κατάλογος παραμέτρων ΚΜ Κατάλογος παραμέτρων Προχωρημένες ρυθμίσεις συστοιχίας Παράμετρος Βρίσκονται στο 2ο επίπεδο χειρισμού Τεχνικός Συστοιχία. Περιοχή ρύθμισης KM01 Διαμόρφωση KM02 Τρόπος λειτουργίας (μίας βαθμίδας = 1, δύο βαθμίδων = 2, ρυθμιζόμενης ισχύος = 3) KM03 Μέγιστη θερμοκρασία δοχείου συλλογής 50 C 85 C 85 C KM04 Μέγιστη θερμοκρασία προσαγωγής θέρμανσης 40 C 85 C 75 C KM05 Ελάχιστη θερμοκρασία δοχείου συλλογής 20 C 70 C 20 C KM06 Υστέρηση θερμοκρασίας δοχείου συλλογής 2 K 20 K 5 K KM07 Χρόνος φραγής 0 min 30 min 5 min KM08 Ώρες μέχρι την αλλαγή σειράς λεβήτων 10 ώρες 2000 ώρες 200 ώρες KM09 Ενεργοποίηση ρύθμισης θερμοκρασίας δοχείου συλλογής 1/Kp 20K/% 500K/% 100K/% Απενεργοποίηση ρύθμισης θερμοκρασίας KM10 δοχείου συλλογής 1/Kp 20K/% 500K/% 100K/% KM11 Tn Ρύθμιση θερμοκρασίας δοχείου συλλογής 5 s 500 s 50 s KM12 Επιλογή σειράς λεβήτων [AbCd] d KM13 Σειρά λεβήτων Α [12345] [54321] [12345] KM14 Σειρά λεβήτων B [12345] [54321] [54321] KM15 Συντελεστής διαφορισμού απενεργοποίησης 10 % 60 % 30 % KM16 Συντελεστής διαφορισμού ενεργοποίησης 70 % 100 % 80 % KM17 Κυκλοφορητής ανακυκλοφορίας KM18 Έλεγχος κυκλοφορητών Συσκευή-οδηγός KM19 Διακοπή διαφορισμού KM20 Υστέρηση διακοπής διαφορισμού 10 K 50 K 10 K KM21 Επιβεβλημένη ισχύς κατά την φόρτιση μποϊλερ KM22 Υστέρηση παράλληλης λειτουργίας 0 K 20 K 5 K KM23 Ρύθμιση στροφών κυκλοφορητή WZ KM24 Ελάχιστη θερμοκρασία προσαγωγής WZ 40 C 80 C 65 C KM25 Μέγιστη διαφορά θερμοκρασίας 10 K WZ 50 K 40 K Εργοστασιακή ρύθμιση Μεμονωμένη ρύθμιση _xxxx

31 Κατάλογος παραμέτρων ΚΜ KM26 Περιοχή κυκλοφορητή P 5 K 40 K 15 K KM27 Ρυθμισμένη τιμή λέβητα 20 C 80 C 60 C KM28 Υστέρηση ρυθμισμένης τιμής λέβητα 2 K 30 K 10 K KM29 Ρυθμισμένη τιμή μποϊλερ αποθήκευσης 20 C 80 C 60 C KM30 Υστέρηση ρυθμισμένης τιμής μποϊλερ αποθήκευσης 2 K 30 K 10 K KM31 Τρόπος λειτουργίας εισόδου 0-10 V KM50 Δοκιμαστική λειτουργία Ένδειξη KM60 Απόκλιση ρύθμισης KM61 Συνολικός συντελεστής διαφορισμού KM62 Συντελεστής διαφορισμού λέβητα KM70 E KM71 E KM72 VF KM73 SAF KM V _xxxx 31

32 Παράμετροι / Περιγραφή λειτουργιών Με το δεξί περιστροφικό κουμπί στο επίπεδο μενού τεχνικού (αφού δώσετε τον κωδικό) επιλέξτε την παράμετρο αναμίκτη (ΜΜ..) που θέλετε να αλλάξετε. Η παράμετρος αναμίκτη προς αλλαγή (ΜΜ..) τροποποιείται με πάτημα (η ένδειξη αναβοσβήνει στην οθόνη) και περιστροφή του δεξιού περιστροφικού κουμπιού. Αφού ρυθμιστεί η παράμετρος αναμίκτη (ΜΜ..), η ρύθμιση επιβεβαιώνεται με νέο πάτημα του δεξιού περιστροφικού κουμπιού. Πατώντας το πλήκτρο πληροφοριών μπορείτε να επιστρέψετε στην τυπική οθόνη. MI 01 Ελάχιστη Θερμοκρασία κυκλώματος ανάμιξης Η ελάχιστη θερμοκρασία κυκλώματος ανάμιξης περιορίζει την ελάχιστη θερμοκρασία προσαγωγής του κυκλώματος ανάμιξης. MI 02 Μέγιστη Θερμοκρασία κυκλώματος ανάμιξης Η μέγιστη θερμοκρασία κυκλώματος ανάμιξης περιορίζει τη μέγιστη θερμοκρασία προσαγωγής του κυκλώματος ανάμιξης, ώστε να αποφεύγεται π.χ. η φθορά του δαπέδου. Δεν υποκαθιστά τον θερμοστάτη μέγιστης θερμοκρασίας ως προς την απενεργοποίηση του κυκλοφορητή. MI 03 Απόσταση καμπύλης θέρμανσης Η θερμοκρασία νερού θέρμανσης αυξάνεται κατά μια ρυθμισμένη τιμή σε σύγκριση με τη θερμοκρασία κυκλώματος ανάμιξης _xxxx

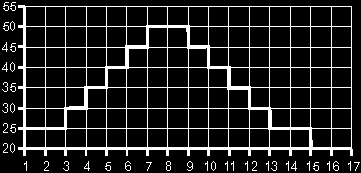

33 Παράμετροι / Περιγραφή λειτουργιών MI 04 Ξήρανση δαπέδου Όταν ένα ενδοδαπέδιο σύστημα θέρμανσης ενός νεόδμητου κτηρίου τίθεται για πρώτη φορά σε λειτουργία, υπάρχει δυνατότητα ρύθμισης της θερμοκρασίας προσαγωγής ανεξάρτητα από την εξωτερική θερμοκρασία, είτε μέσω μιας σταθερής τιμής είτε μέσω ενός αυτόματου προγράμματος ξήρανσης δαπέδου. Εάν ενεργοποιηθεί η λειτουργία αυτή (ρύθμιση 1 ή 2), τότε μπορεί να τερματιστεί με αλλαγή της παραμέτρου MI 04 στη ρύθμιση 0. MI 04 = 0 χωρίς λειτουργία MI 04 = 1 Σταθερή θερμοκρασία κυκλώματος ανάμιξης Το κύκλωμα ανάμιξης θερμαίνεται μέχρι την καθορισμένη θερμοκρασία προσαγωγής. Η ρυθμισμένη θερμοκρασία προσαγωγής διατηρείται σταθερή στην τιμή που καθορίζεται στην παράμετρο MI 01. MI 04 = 2 Λειτουργία ξήρανσης δαπέδου Για τις δύο πρώτες ημέρες, η ρυθμισμένη θερμοκρασία προσαγωγής διατηρείται σταθερή στους 25 C. Στη συνέχεια, η θερμοκρασία αυτή αυξάνεται καθημερινά (στις 0:00) αυτομάτως κατά 5 C μέχρι τη μέγιστη θερμοκρασία κυκλώματος ανάμιξης (MI 02), όπου και διατηρείται επί δύο ημέρες. Τέλος, η ρυθμισμένη θερμοκρασία προσαγωγής μειώνεται καθημερινά κατά 5 C μέχρι τους 25 C. Μετά από δύο ακόμη ημέρες, το πρόγραμμα τερματίζεται. Εικ.: Χρονική πορεία της θερμοκρασίας προσαγωγής κατά τη λειτουργία ξήρανσης δαπέδου Θερμοκρασία προσαγωγής C) Χρόνος λειτουργίας ξήρανσης δαπέδου (ημέρες) Προσοχή: Η χρονική πορεία της μέγιστης θερμοκρασίας προσαγωγής πρέπει να συμφωνηθεί με τον κατασκευαστή του δαπέδου, καθώς διαφορετικά ενδέχεται να προκληθούν ζημιές, όπως π.χ. ρωγμές, στο δάπεδο. Σε περίπτωση διακοπής ρεύματος, το πρόγραμμα ξήρανσης δαπέδου συνεχίζεται χωρίς διακοπή. Στην οθόνη (ΒΜ) εμφανίζεται ο υπολειπόμενος χρόνος σε ημέρες _xxxx 33

34 Παράμετροι / Περιγραφή λειτουργιών MI 06 Καθυστέρηση απενεργοποίησης κυκλώματος θέρμανσης Μετά την απενεργοποίηση του κυκλώματος ανάμιξης ή θέρμανσης, ο κυκλοφορητής του κυκλώματος συνεχίζει να λειτουργεί για τον χρόνο που έχει καθοριστεί. MI 07 Αναλογική περιοχή αναμίκτη Ανάλογα με τη χρήση, ο πίνακας ρυθμίσεων κυκλώματος αναμίκτη μπορεί να διαμορφωθεί κατάλληλα για κύκλωμα ανάμιξης στην προσαγωγή του κυκλώματος θέρμανσης ή για κύκλωμα ανάμιξης στην αύξηση θερμοκρασίας επιστροφής. Η θερμοκρασία κυκλώματος ανάμιξης ρυθμίζεται στην καθορισμένη τιμή μέσω του αισθητήρα κυκλώματος ανάμιξης/του αισθητήρα επιστροφής (κύκλωμα ανάμιξης στην προσαγωγή θέρμανσης/κύκλωμα ανάμιξης για αύξηση θερμοκρασίας επιστροφής) στον ακροδέκτη VF και ενός μηχανικά ρυθμιζόμενου αναμίκτη. Η έξοδος του ρυθμιστή αναμίκτη, για τον έλεγχο του μοτέρ του αναμίκτη, παρουσιάζει συμπεριφορά ρύθμισης Ρ (αναλογική). Με την παράμετρο "Αναλογική περιοχή αναμίκτη" μπορεί να τροποποιηθεί η περιοχή Ρ. Η διάρκεια παλμού (= ενεργοποίηση μοτέρ αναμίκτη) είναι ευθέως ανάλογη της απόκλισης της προσαγωγής αναμίκτη ( T = ρυθμισμένη - τρέχουσα). Στην παράμετρο MI 07 καθορίζεται η θερμοκρασιακή απόκλιση στην οποία η διάρκεια παλμού θα είναι 100 %. Εκτός της περιοχής αυτής, ο αναμίκτης δεν ενεργοποιείται καθόλου ( T < 1K) ή ενεργοποιείται συνεχώς ( T > της ρύθμισης στην παράμετρο MI 07). Εντός της περιοχής θερμοκρασιών πραγματοποιείται συνεχής ρύθμιση. Η αναλογική περιοχή πρέπει να ρυθμίζεται έτσι ώστε να εξασφαλίζεται σταθερή συμπεριφορά ρύθμισης. Αυτή εξαρτάται από τον χρόνο λειτουργίας του μοτέρ ανάμιξης. Για μοτέρ αναμίκτη με μικρούς χρόνους λειτουργίας θα πρέπει να ρυθμίζεται μεγάλη αναλογική περιοχή και, αντιστρόφως, για μοτέρ αναμίκτη με μεγάλους χρόνους λειτουργίας απαιτείται μικρότερη αναλογική περιοχή. Υπόδειξη ρύθμισης: Οι υποδείξεις ρύθμισης προορίζονται για γενική καθοδήγηση μόνο! Η εργοστασιακή ρύθμιση θα πρέπει να τροποποιηθεί μόνο σε περίπτωση ανάγκης! _xxxx

35 Παράμετροι / Περιγραφή λειτουργιών Χρόνος λειτουργίας αναμίκτη σε λεπτά Παράθυρο θερμοκρασιών σε K MI MI 08 Επιστροφή Ρυθμισμένη θερμοκρασία Διαμόρφωση KM 01 = 7 Η θερμοκρασία επιστροφής παρακολουθείται διαρκώς. Εάν η θερμοκρασία επιστροφής μειωθεί υπερβολικά, τότε θα αυξηθεί μέσω επιβεβλημένης ισχύος σε όλους τους αναμίκτες. Μείωση θερμοκρασίας επιστροφής: RL_τρέχ. < RL_ρυθμ. + υστέρηση θερμ. επιστροφής κλείσιμο όλων των αναμικτών RL_τρέχ. < RL_ρυθμ. κλείσιμο όλων των αναμικτών και απενεργοποίηση όλων των κυκλοφορητών κυκλωμάτων θέρμανσης και φόρτισης Αύξηση θερμοκρασίας επιστροφής: RL_τρέχ. > RL_ρυθμ. + 2Κ κλείσιμο όλων των αναμικτών RL_τρέχ. > RL_ρυθμ. + υστέρηση θερμοκρασίας επιστροφής + 4K δεν εφαρμόζεται επιβεβλημένη ισχύς Υστέρηση θερμοκρασίας επιστροφής = 8K Παράδειγμα για ρυθμισμένη θερμοκρασία επιστροφής = 30 C: Τρέχουσα θερμοκρασία επιστροφής [K] Αναμίκτης κλειστός Χρόνος MI 09 Μέγ. χρόνος φόρτισης μποϊλερ Αναμίκτης κλειστός και κυκλοφορητής απενεργοποιημένος Επιβεβλημένη ισχύς Η φόρτιση μποϊλερ θεωρείται ότι έχει τερματιστεί όταν η τρέχουσα θερμοκρασία μποϊλερ είναι της ρυθμισμένης θερμοκρασίας μποϊλερ. Εάν η φόρτιση μποϊλερ δεν έχει ολοκληρωθεί μέσα στον μέγιστο χρόνο φόρτισης μποϊλερ, τότε εμφανίζεται ο κωδικός σφάλματος 52 και ο πίνακας ρυθμίσεων περνά σε λειτουργία θέρμανσης για τον μέγιστο χρόνο φόρτισης μποϊλερ (δεν ισχύει όταν το σύστημα θέρμανσης βρίσκεται στη θερινή λειτουργία). Ο κύκλος αυτός συνεχίζεται μέχρις ότου η τρέχουσα θερμοκρασία μποϊλερ γίνει της ρυθμισμένης θερμοκρασίας μποϊλερ ή η παράμετρος MI 09 ρυθμιστεί στο 0. MI 10 Τροφοδοσία διαύλου MI 11 Υστέρηση Αισθητήρας παράκαμψης MI 10 = 0: μόνιμη απενεργοποίηση τροφοδοσίας διαύλου. MI 10 = 1: μόνιμη ενεργοποίηση τροφοδοσίας διαύλου. MI 10 = 2: αυτόματη ενεργοποίηση τροφοδοσίας διαύλου, ελεγχόμενη από τη μονάδα συστοιχίας. δεν έχει καμία λειτουργία στη μονάδα συστοιχίας _xxxx 35

36 Παράμετροι / Περιγραφή λειτουργιών MI 12 Φραγή κυκλοφορητή φόρτισης Όταν απενεργοποιείται ο κυκλοφορητής φόρτισης, ο κυκλοφορητής φόρτισης μποϊλερ (διαμόρφωση 1, 4 και 10) ή για εξωτερική εντολή θέρμανσης (διαμόρφωση 2 και 11), τότε διακρίνονται δύο περιπτώσεις: α) Παρ. MI 12 = 0: Ο κυκλοφορητής φόρτισης ενεργοποιείται αμέσως μόλις ζητηθεί. β1) Παρ. MI 12 = 1 στις διαμορφώσεις 1, 4 και 10: κυκλοφορητής φόρτισης ενεργοποιημένος. Τρέχουσα θερμοκρασία δοχείου συλλογής > Τρέχουσα θερμοκρασία δοχείου συλλογής < + 5 K Κυκλοφορητής φόρτισης απενεργοποιημένος:τρέχουσα θερμοκρασία δοχείου συλλογής Τρέχουσα θερμοκρασία δοχείου συλλογής < + 2 K β2) Παρ. MI 12 = 1 στις διαμορφώσεις 2 και 11: Κκλοφορητής φόρτισης ενεργοποιημένος. Τρέχουσα θερμοκρασία δοχείου συλλογής Σταθερή θερμοκρασία - 5Κ Κυκλοφορητής φόρτισης απενεργοποιημένος: Τρέχουσα θερμοκρασία δοχείου συλλογής < Σταθερή θερμοκρασία - 8 Κ MI 13 Χρόνος καθυστερημένης απενεργοποίησης κυκλοφορητή φόρτισης Μετά τον τερματισμό της φόρτισης μποϊλερ ή της εξωτερικής εντολής θέρμανσης (διαμόρφωση 1, 2, 4, 10 και 11), ξεκινά η καθυστέρηση απενεργοποίησης κυκλοφορητή φόρτισης. MI 14 Σταθερή θερμοκρασία Σε περίπτωση εξωτερικής εντολής θέρμανσης μέσω μιας επαφής ελεύθερης δυναμική στην είσοδο Ε1 και εφόσον η διαμόρφωση έχει ρυθμιστεί στο 2 ή στο 11, τότε γίνεται ρύθμιση με βάση τη ρυθμισμένη θερμοκρασία προσαγωγής και η έξοδος Α1 ενεργοποιείται. Η εξωτερική εντολή θέρμανσης έχει προτεραιότητα έναντι της εντολής θέρμανσης για το κύκλωμα θέρμανσης. Μετά τον τερματισμό της εξωτερικής εντολής θέρμανσης, ακολουθεί η καθυστέρηση απενεργοποίησης του κυκλοφορητή φόρτισης. Οι διακόπτες επιλογής προγράμματος και το χρονικό κανάλι θέρμανσης ή παραγωγής ζεστού νερού χρήσηςδεν παίζουν κανένα ρόλο. MI 15 dtαπενεργ. (διαφορά απενεργοποίησης) Διαμόρφωση KM 01 = 5 Η διαμόρφωση 5 περιλαμβάνει ένα πίνακα ρυθμίσεων κυκλώματος ανάμιξης και ένα πίνακα ρυθμίσεων dt για την υποστήριξη της θέρμανσης. Για τις συνθήκες της υποστήριξης θέρμανσης, βλ. περιγραφή παραμέτρου MI 18. Έξοδος 1 ενεργή, όταν PF_τρέχ. > RLF_τρέχ. + dtενεργ. Έξοδος 1 ανενεργή, όταν PF_τρέχ. < RLF_τρέχ. + dtαπενεργ. MI 16 dtενεργ. (διαφορά ενεργοποίησης) βλ. "MI 15 = dtαπενεργ. (διαφορά απενεργοποίησης)" _xxxx

37 Παράμετροι / Περιγραφή λειτουργιών MI 17 Υπερθέρμανση λέβητα κατά την φόρτιση μποϊλερ MI 18 Φραγή καυστήρα κατά την αύξηση θερμοκρασίας επιστροφής Η φόρτιση του μποϊλερ ξεκινά όταν η τρέχουσα θερμοκρασία μποϊλερ είναι < της ρυθμισμένης θερμοκρασίας μποϊλερ - 5Κ. Η ρυθμισμένη θερμοκρασία προσαγωγής προκύπτει τότε από τη ρυθμισμένη θερμοκρασία μποϊλερ + την υπερθέρμανση λέβητα κατά την φόρτιση μποϊλερ. Διαμόρφωση KM 01 = 5 Για την αύξηση της θερμοκρασίας επιστροφής κατά την υποστήριξη θέρμανσης, ενεργοποιείται μια τρίοδη βαλβίδα ώστε η θερμοκρασία επιστροφής του κυκλώματος θέρμανσης θα αυξηθεί μέσω ενός μποϊλερ αποθήκευσης. Όταν η μονάδα ΚΜ λειτουργεί σε ένα πίνακα ρυθμίσεων Wolf WRS, τότε οι λέβητες φράσσονται όταν καλύπτεται η συνθήκη ενεργοποίησης. Εάν τουλάχιστον ένα κύκλωμα θέρμανσης ή ένα μποϊλερ ζητά θερμότητα, τότε η τρίοδη βαλβίδα ενεργοποιείται και ο χρόνος φραγής που έχει ρυθμιστεί στην παράμετρο MI 18 (= χρόνος φραγής καυστήρα) αρχίζει να μετρά. Μετά την παρέλευση του χρόνου φραγής, ο καυστήρας αποδεσμεύεται και πάλι. Εάν καλύπτεται η συνθήκη ενεργοποίησης ενώ ο καυστήρας είναι ήδη ενεργός, τότε αυτός απενεργοποιείται για τον καθορισμένο χρόνο. Συνθήκη ενεργοποίησης: PF_τρέχ. (E1) > RLF_τρέχ. (E2) + dtενεργ. (MI 16) Συνθήκη απενεργοποίησης: PF_τρέχ. (E1) < RLF_τρέχ. (E2) + dtαπενεργ. (MI 15) Εάν ρυθμιστεί χρόνος φραγής 0 s (MI 18) τότε η τρίοδη βαλβίδα ενεργοποιείται ανεξάρτητα από το εάν απαιτείται θερμότητα. MI 50 Δοκιμαστική λειτουργία Με την παράμετρο MI 50 επιτρέπεται ο χειρισμός κάθε ρελέ χωριστά. MI 50 = 1 Ενεργοποίηση ρελέ κυκλοφορητή κυκλώματος ανάμιξης MKP MI 50 = 2 Ενεργοποίηση ρελέ μοτέρ ανοίγματος αναμίκτη ΜΜ MI 50 = 3 Ενεργοποίηση ρελέ μοτέρ κλεισίματος αναμίκτη ΜΜ MI 50 = 4 Ενεργοποίηση ρελέ εξόδου Α _xxxx 37

38 Παράμετροι / Περιγραφή λειτουργιών Υπόδειξη: Η ρύθμιση των παραμέτρων της μονάδας ΚΜ πρέπει να γίνεται μόνον από ειδικό τεχνικό. KM 01 Διαμόρφωση Με το δεξί περιστροφικό κουμπί στο επίπεδο μενού τεχνικού (αφού δώσετε τον κωδικό) επιλέξτε την παράμετρο συστοιχίας (ΚΜ..) που θέλετε να αλλάξετε. Η παράμετρος συστοιχίας προς αλλαγή (ΚΜ..) τροποποιείται με πάτημα (η ένδειξη αναβοσβήνει στην οθόνη) και περιστροφή του δεξιού περιστροφικού κουμπιού. Αφού ρυθμιστεί η παράμετρος συστοιχίας (ΚΜ..), η ρύθμιση επιβεβαιώνεται με νέο πάτημα του δεξιού περιστροφικού κουμπιού. Πατώντας το πλήκτρο πληροφοριών μπορείτε να επιστρέψετε στην τυπική οθόνη. Ανάλογα με τη χρήση της μονάδας ΚΜ θα πρέπει να επιλεγεί και η αντίστοιχη διαμόρφωση. Υπάρχουν μέχρι 13 διαθέσιμες διαμορφώσεις. Για τα αντίστοιχα σχεδιαγράμματα καλωδίωσης βλ. "Ηλεκτρική σύνδεση". Η ρύθμιση της διαμόφωσης πρέπει να γίνει κατά την έναρξη λειτουργίας. Διαμόρφωση 01: Διαμόρφωση 02: Διαμόρφωση 03: Διαμόρφωση 04: Διαμόρφωση 05: Διαμόρφωση 06: Διαμόρφωση 07: Διαμόρφωση 08: Διαμόρφωση 09: Διαμόρφωση 10: Διαμόρφωση 11: Διαμόρφωση 12: Διαμόρφωση 13: Κύκλωμα ανάμιξης και κύκλωμα μποϊλερ Κύκλωμα αναμίκτη και κύκλωμα αερόθερμων Κύκλωμα ανάμιξης και κύκλωμα θέρμανσης Κύκλωμα μποϊλερ και έλεγχος λέβητα άλλου κατασκευαστή Κύκλωμα ανάμιξης και αύξηση θερμοκρασίας επιστροφής για υποστήριξη θέρμανσης Κύκλωμα θέρμανσης και αύξηση θερμοκρασίας επιστροφής για αποφόρτιση εκκίνησης Κύκλωμα ανάμιξης με έμμεση αύξηση θερμοκρασίας επιστροφής για αποφόρτιση εκκίνησης Κύκλωμα ανάμιξης (εργοστασιακή ρύθμιση) Κύκλωμα θέρμανσης Κύκλωμα μποϊλερ Κύκλωμα αερόθερμων Είσοδος 0-10V για έλεγχο εξ αποστάσεως Αύξηση θερμοκρασίας επιστροφής με λέβητα καυσόξυλων KM 02 Τρόπος λειτουργίας Σε μια εγκατάσταση συστοιχίας πρέπει να χρησιμοποιούνται μόνο λέβητες του ίδιου τύπου: ρυθμιζόμενης ισχύος, μίας βαθμίδας ή δύο βαθμίδων. Η ρύθμιση πρέπει να γίνει κατά την έναρξη λειτουργίας. KM 02 = 1 Λέβητας μίας βαθμίδας KM 02 = 2 Λέβητας δύο βαθμίδων KM 02 = 3 Λέβητας ρυθμιζόμενης ισχύος (εργοστασιακή ρύθμιση) KM 03 Μέγιστη θερμοκρασία δοχείου συλλογής 38 Η ρυθμισμένη θερμοκρασία δοχείου συλλογής περιορίζεται προς τα επάνω από την παράμετρο της μέγιστης θερμοκρασίας δοχείου συλλογής _xxxx
