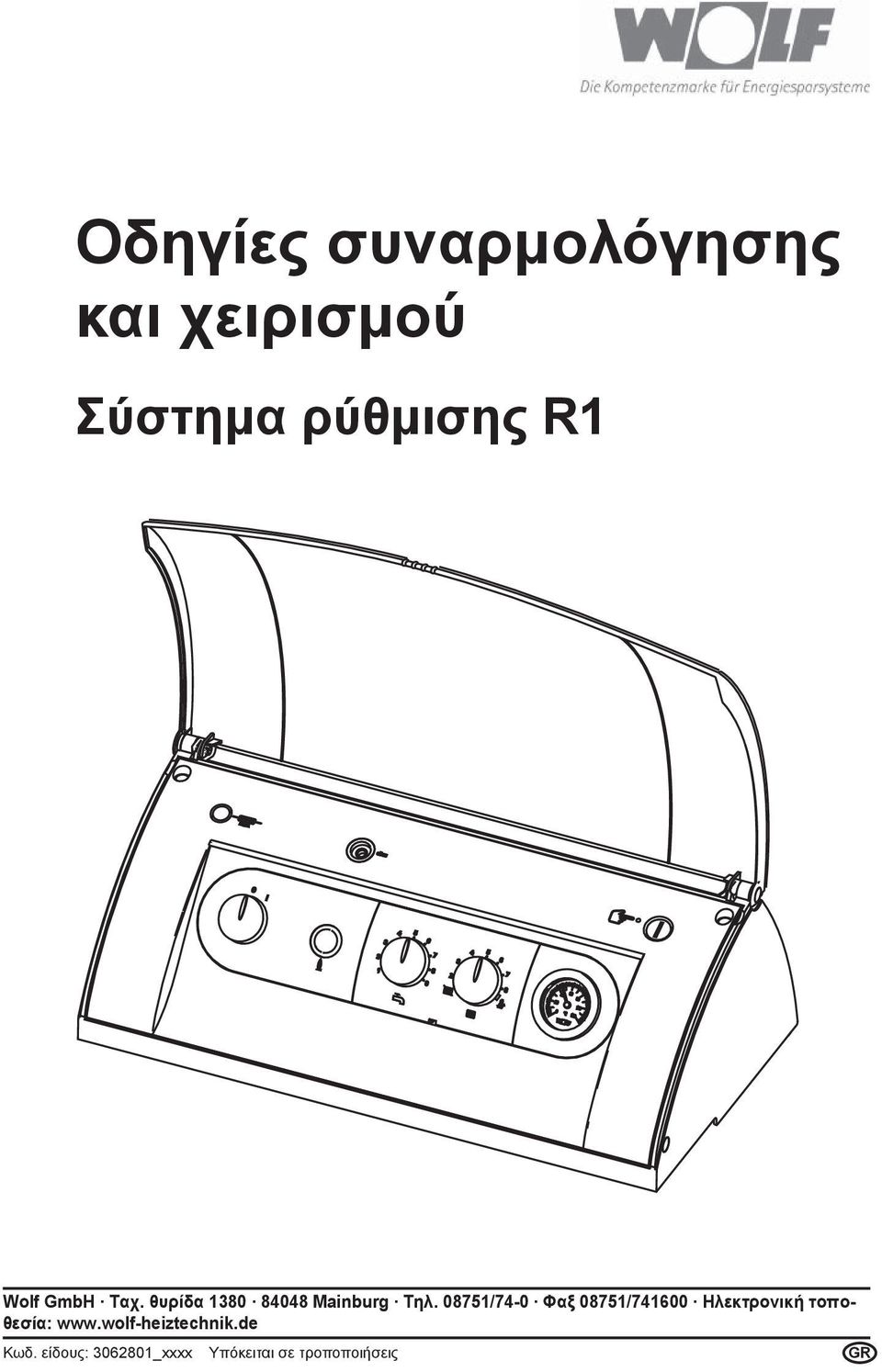

1 Οδηγίες συναρμολόγησης και χειρισμού Σύστημα ρύθμισης R1 Wolf GmbH Ταχ. θυρίδα Mainburg Τηλ /74-0 Φαξ 08751/ Ηλεκτρονική τοποθεσία: Κωδ. είδους: _xxxx Υπόκειται σε τροποποιήσεις GR

2 Περιεχόμενα Υποδείξεις ασφαλείας...3 Πρότυπα / Κανονισμοί...4 Συναρμολόγηση / ηλεκτρολογικές εργασίες Έναρξη λειτουργίας...7 Ρύθμιση / Λειτουργία / Χειρισμός Προβολή / αλλαγή παραμέτρων ρύθμισης...11 Παράμετροι προχωρημένου επιπέδου Τρόπος λειτουργίας / Κατάσταση θερμαντήρα...26 Προβολή ρυθμισμένης / τρέχουσας τιμής θερμοκρασίας...27 Ρύθμιση διευθύνσεων διαύλου ebus...28 Πρωτόκολλο ρύθμισης παραμέτρων...29 Τροποποίηση STB...30 Αντιστάσεις αισθητήρων...31 Σχεδιάγραμμα συνδεσμολογίας συστήματος ρύθμισης λέβητα R Τεχνικά χαρακτηριστικά...33 Μηνύματα βλάβης Πίνακας ευρετηρίου _xxxx

3 Υποδείξεις ασφαλείας Σε αυτή την περιγραφή χρησιμοποιούνται τα ακόλουθα σύμβολα. Αυτές οι σημαντικές οδηγίες αφορούν στην ατομική προστασία και στην ασφαλή λειτουργία από τεχνικής πλευράς. Η ένδειξη "Υπόδειξη ασφαλείας" σημαίνει οδηγία που πρέπει να τηρηθεί επακριβώς, προκειμένου να αποφευχθεί ο κίνδυνος τραυματισμών ή ζημιάς της συσκευής. Κίνδυνος λόγω ηλεκτρικής τάσης σε τμήματα που λειτουργούν με ηλεκτρικό ρεύμα! Προσοχή: Προτού αφαιρέσετε το περίβλημα, απενεργοποιήστε το διακόπτη λειτουργίας. Μην αγγίζετε σε καμία περίπτωση ηλεκτρικά εξαρτήματα και ηλεκτρικές επαφές, όταν ο διακόπτης λειτουργίας είναι ενεργοποιημένος! Υπάρχει κίνδυνος ηλεκτροπληξίας με επακόλουθη βλάβη της υγείας ή και θάνατο. Στις επαφές σύνδεσης υπάρχει ηλεκτρική τάση, ακόμα και όταν ο διακόπτης λειτουργίας είναι απενεργοποιημένος. Προσοχή Η ένδειξη "Υπόδειξη" σημαίνει τεχνική οδηγία που πρέπει να τηρήσετε προκειμένου να αποφευχθούν ζημιές και δυσλειτουργίες στη συσκευή. Τροφοδοσία καυστήρα Αισθητήρας λέβητα Θερμοστάτης ασφαλείας Σύνδεση αγωγού ασφαλείας Θερμόμετρο _xxxx 3

4 Πρότυπα / Κανονισμοί Εγκατάσταση / Έναρξη λειτουργίας - Η εγκατάσταση και η έναρξη λειτουργίας του συστήματος ρύθμισης θέρμανσης και των συνδεδεμένων πρόσθετων εξαρτημάτων πρέπει σύμφωνα με το πρότυπο DIN EN να εκτελείται αποκλειστικά από ειδικούς ηλεκτρολόγους. - Πρέπει να τηρούνται οι κανονισμοί των κατά τόπους εταιρειών ηλεκτρισμού και οι κανόνες της γερμανικής ένωσης VDE. - DIN VDE 0100 Προδιαγραφές για την κατασκευή εγκαταστάσεων υψηλής τάσης μέχρι τα 1000V - DIN VDE Λειτουργία ηλεκτρολογικών εγκαταστάσεων - DIN EN Ηλεκτρικός εξοπλισμός για μη ηλεκτρικές συσκευές για οικιακή χρήση και παρόμοιες εφαρμογές - EN Τεχνικός εξοπλισμός ασφαλείας για ηλεκτρικές συσκευές για οικιακή χρήση και παρόμοιες εφαρμογές Για την Αυστρία ισχύουν επίσης οι κανονισμοί ÖVE και οι τοπικοί οικοδομικοί κανονισμοί. Προειδοποιήσεις - Η αφαίρεση, η παράκαμψη και η κατάργηση των μηχανισμών ασφαλείας και επίβλεψης απαγορεύεται! - Η εγκατάσταση πρέπει να λειτουργεί μόνον εφόσον βρίσκεται σε τεχνικώς άριστη κατάσταση. Οι βλάβες και τα προβλήματα που επηρεάζουν την ασφάλεια πρέπει να αντιμετωπίζονται άμεσα. - Εάν η θερμοκρασία του νερού χρήσης ρυθμιστεί σε τιμή πάνω από τους 60 C ή εάν ενεργοποιηθεί η λειτουργία προστασίας από τη Legionella (65 C), θα πρέπει να προβλεφθεί κατάλληλη μίξη ψυχρού νερού (κίνδυνος εγκαύματος). Συντήρηση / Επισκευή Προσοχή - Η ομαλή λειτουργία του ηλεκτρικού εξοπλισμού πρέπει να ελέγχεται ανά τακτά διαστήματα. - Τυχόν προβλήματα ή βλάβες πρέπει να επιδιορθώνονται μόνο από ειδικούς. - Τα ελαττωματικά εξαρτήματα πρέπει να αντικαθίστανται μόνο με αυθεντικά ανταλλακτικά Wolf. - Οι προδιαγεγραμμένες τιμές των ηλεκτρικών ασφαλειών πρέπει να τηρούνται (βλ. τεχνικά στοιχεία). Εάν πραγματοποιηθούν τεχνικές τροποποιήσεις στα συστήματα ρύθμισης Wolf, δεν αναλαμβάνουμε καμία ευθύνη για τις ζημιές που τυχόν θα προκύψουν εξαιτίας αυτών _xxxx

5 Συναρμολόγηση / ηλεκτρολογικές εργασίες Συναρμολόγηση Τροφοδοσία καυστήρα Αισθητήρας λέβητα Θερμοστάτης ασφαλείας Σύνδεση αγωγού προστασίας Θερμόμετρο Ηλεκτρολογικές εργασίες Κατά την τοποθέτηση του συστήματος ρύθμισης απαιτείται προσοχή ώστε να αποφευχθεί το τσάκισμα και το λύγισμα των τριχοειδών των αισθητήρων. Κατά την εγκατάσταση, μην δρομολογήσετε τα καλώδια των αισθητήρων και του τηλεχειρισμού μαζί με τα καλώδια ρεύματος. Η ηλεκτρική καλωδίωση πρέπει να γίνει σύμφωνα με το σχεδιάγραμμα συνδεσμολογίας. Ανοίξτε το πίσω κάλυμμα του συστήματος ρύθμισης αφού ξεβιδώσετε τις δύο βίδες. Τροφοδοσία καυστήρα Περάστε τον αγωγό μέσα από το άνοιγμα στην κονσόλα ρύθμισης (αριστερά/δεξιά), ανάλογα με τη φορά ανοίγματος των θυρών του λέβητα. Αισθητήρας λέβητα Τοποθετήστε το σε οποιοδήποτε άνοιγμα της υποδοχής βύθισης του λέβητα. Θερμοστάτης ασφαλείας Τοποθετήστε το τριχοειδές του αισθητήρα σε οποιοδήποτε άνοιγμα της υποδοχής βύθισης του λέβητα. Σύνδεση αγωγού ασφαλείας Συνδέστε στην κονσόλα ρύθμισης Θερμόμετρο ένδειξης θερμοκρασίας λέβητα Τοποθετήστε το σε οποιοδήποτε άνοιγμα της υποδοχής βύθισης του λέβητα. AF = Εξωτερικός αισθητήρας SF = Αισθητήρας θερμοσίφωνα E1 = Προγραμματιζόμενη είσοδος ebus KKP = Αντλία κυκλώματος λέβητα A1 = Προγραμματιζόμενη έξοδος LP = Αντλία πλήρωσης Δίκτυο 230 V Υπόδειξη Σύνδεση στο δίκτυο ρεύματος Τοποθετήστε όλα τα μη χρησιμοποιημένα βύσματα στη σειρά υποδοχών σύνδεσης. Λάβετε υπόψη τη χρωματική κωδικοποίηση. Συνδέστε το καλώδιο ρεύματος χρησιμοποιώντας το παρεχόμενο βύσμα. Τοποθετήστε το βύσμα στην καθορισμένη θέση της σειράς υποδοχών σύνδεσης και ασφαλίστε το καλώδιο με διάταξη εκτόνωσης τάσης. Περάστε το καλώδιο μέσα από το άνοιγμα στο πίσω τοίχωμα του λέβητα _xxxx 5

6 Συναρμολόγηση / ηλεκτρολογικές εργασίες Σύνδεση αντλίας A1 Προγραμματιζόμενη έξοδος Οι αντλίες κυκλώματος λέβητα και πλήρωσης θερμοσίφωνα Wolf παραδίδονται εφοδιασμένες με το κατάλληλο βύσμα. Περάστε το καλώδιο μέσα από το άνοιγμα στο πίσω τοίχωμα του λέβητα. Τοποθετήστε τα βύσματα στις καθορισμένες θέσεις της σειράς υποδοχών σύνδεσης και ασφαλίστε τα καλώδια με διάταξη εκτόνωσης τάσης. Συνδέστε το καλώδιο σύνδεσης για την έξοδο Α1 με το παρεχόμενο βύσμα. Τοποθετήστε το βύσμα στην καθορισμένη θέση της σειράς υποδοχών σύνδεσης και ασφαλίστε το καλώδιο με διάταξη εκτόνωσης τάσης. Περάστε το καλώδιο μέσα από το άνοιγμα στο πίσω τοίχωμα του λέβητα. Εξωτερικός αισθητήρας (πρόσθετος εξοπλισμός) Αισθητήρας θερμοσίφωνα (πρόσθετος εξοπλισμός) Κατά την εγκατάσταση, συνδέστε τον αγωγό τροφοδοσίας του αισθητήρα εξωτερικής θερμοκρασίας με το παρεχόμενο βύσμα. Τοποθετήστε το βύσμα στην καθορισμένη θέση της σειράς υποδοχών σύνδεσης και ασφαλίστε το καλώδιο με διάταξη εκτόνωσης τάσης. Περάστε το καλώδιο μέσα από το άνοιγμα στο πίσω τοίχωμα του λέβητα. Τοποθετήστε τον αισθητήρα εξωτερικής θερμοκρασίας στον βορεινό ή τον βορειοανατολικό τοίχο, σε ύψος 2 έως 2,5 m από το δάπεδο. Τοποθετήστε τον αισθητήρα θερμοσίφωνα (πρόσθετος εξοπλισμός) στην υποδοχή βύθισης του θερμοσίφωνα. Περάστε το καλώδιο μέσα από το άνοιγμα στο πίσω τοίχωμα του λέβητα. Τοποθετήστε το βύσμα στην καθορισμένη θέση της σειράς υποδοχών σύνδεσης και ασφαλίστε το καλώδιο με διάταξη εκτόνωσης τάσης. E1 Προγραμματιζόμενη είσοδος Συνδέστε το καλώδιο σύνδεσης για την είσοδο Ε1 με το παρεχόμενο βύσμα. Τοποθετήστε το βύσμα στην καθορισμένη θέση της σειράς υποδοχών σύνδεσης και ασφαλίστε το καλώδιο με διάταξη εκτόνωσης τάσης. Περάστε το καλώδιο μέσα από το άνοιγμα στο πίσω τοίχωμα του λέβητα. Πρόσθετος εξοπλισμός ebus Τηλεχειριστήριο, μονάδα ασύρματου ρολογιού, μονάδα ασύρματου ρολογιού με εξωτερικό αισθητήρα, δέκτης για ασύρματο εξωτερικό αισθητήρα και αναλογικό ασύρματο τηλεχειριστήριο. Κατά την εγκατάσταση, συνδέστε το καλώδιο τροφοδοσίας του πρόσθετου εξοπλισμού με το παρεχόμενο πράσινο βύσμα (με την επιγραφή "ebus"). Τοποθετήστε το βύσμα στην καθορισμένη θέση της σειράς υποδοχών σύνδεσης και ασφαλίστε το καλώδιο με διάταξη εκτόνωσης τάσης. Περάστε το καλώδιο μέσα από το άνοιγμα στο πίσω τοίχωμα του λέβητα. Υπόδειξη: Εάν πρόκειται να συνδεθούν ταυτόχρονα περισσότερες από μία συσκευές ebus, θα πρέπει να καλωδιωθούν παράλληλα προς την υποδοχή σύνδεσης ebus _xxxx

7 Έναρξη λειτουργίας Ενεργοποιήστε τον διακόπτη λειτουργίας του συστήματος ρύθμισης. Διακόπτης λειτουργίας (ενεργοποίησης/απενεργοποίησης) Όταν ενεργοποιηθεί ο διακόπτης λειτουργίας του συστήματος ρύθμισης, ξεκινά η λειτουργία της εγκατάστασης θέρμανσης με βάση τις εργοστασιακές ρυθμίσεις. Υπόδειξη: Η εργοστασιακή ρύθμιση του συστήματος ρύθμισης έχει προκύψει από εμπειρικές τιμές. Ανάλογα με την εγκατάσταση και την αντιστοίχιση, μπορούν να ρυθμιστούν παράμετροι διαφορετικές από την εργοστασιακή ρύθμιση. Οι τροποποιήσεις μπορούν να γίνουν με χρήση του πρόσθετου εξοπλισμού ρύθμισης Wolf ή μέσω PC/φορητού υπολογιστή με το λογισμικό ρύθμισης Wolf. Όλες οι εργοστασιακές ρυθμίσεις αποθηκεύονται και δεν διαγράφονται. Μόλις τεθεί σε λειτουργία, το σύστημα ρύθμισης αναγνωρίζει αυτόματα τους συνδεδεμένους αισθητήρες θερμοσίφωνα και εξωτερικής θερμοκρασίας. Ο εξωτερικός αισθητήρας μπορεί να καταργηθεί μέσω αποσύνδεσης και διακοπής/επανασύνδεσης της τροφοδοσίας τάσης. Προσοχή Ο αισθητήρας θερμοσίφωνα μπορεί να καταργηθεί μέσω αποσύνδεσης και επαναφοράς (Reset) (σύστημα ρύθμισης). Ο αισθητήρας λέβητα δεν είναι δυνατόν να καταργηθεί _xxxx 7

8 Ρύθμιση / Λειτουργία / Χειρισμός Ασφάλεια ακριβείας M 6,3 A Σύνδεση ebus για PC/φορητό υπολογιστή Θερμοστάτης ασφαλείας (STB) Διακόπτης λειτουργίας (ενεργοποίησης/απενεργοποίησης) Φωτεινός δακτύλιος Πλήκτρο επαναφοράς (Reset) Θερμόμετρο Επιλογή θερμοκρασίας νερού θέρμανσης Επιλογή θερμοκρασίας ζεστού νερού Διακόπτης λειτουργίας (ενεργοποίησης/απενεργοποίησης) Στη θέση 0 απενεργοποιείται το σύστημα ρύθμισης λέβητα θέρμανσης. Δεν παρέχεται αντιπαγωτική προστασία. Φωτεινός δακτύλιος για ένδειξη κατάστασης Ένδειξη Πράσινο που αναβοσβήνει Σταθερό πράσινο Κίτρινο που αναβοσβήνει Σταθερό κίτρινο Κόκκινο που αναβοσβήνει Σημασία Αναμονή (υπάρχει τροφοδοσία ρεύματος, δεν απαιτείται θέρμανση) Απαιτείται θέρμανση: η αντλία λειτουργεί, ο καυστήρας είναι σβηστός Λειτουργία καθαρισμού καπνοδόχου Καυστήρας σε λειτουργία, γίνεται καύση Δυσλειτουργία _xxxx

9 Ρύθμιση / Λειτουργία / Χειρισμός Πλήκτρο επαναφοράς (Reset) 1. Για την επαναφορά όλων των παραμέτρων στις εργοστασιακές ρυθμίσεις. - Ο διακόπτης λειτουργίας πρέπει να βρίσκεται στη θέση O (απενεργοποίηση). - Κρατήστε πατημένο το πλήκτρο επαναφοράς ενώ φέρνετε τον διακόπτη λειτουργίας στη θέση I (ενεργοποίηση). - Μετά την ενεργοποίηση της εγκατάστασης, κρατήστε πατημένο το πλήκτρο επαναφοράς επί 2 ακόμη δευτερόλεπτα τουλάχιστον. 2. Για την απασφάλιση του αυτόματου συστήματος τροφοδοσίας καυστήρα πετρελαίου. (μόνο σε συνδυασμό με τα αντίστοιχα εξαρτήματα Wolf) - Σε περίπτωση βλάβης του καυστήρα, το πάτημα του πλήκτρου επαναφοράς επιτρέπει την απασφάλιση του αυτόματου συστήματος τροφοδοσίας πετρελαίου μέσω ενός ρελέ απασφάλισης. Υπόδειξη: Σε περίπτωση βλάβης ενός καυστήρα αερίου, η απασφάλιση γίνεται απευθείας στο αυτόματο σύστημα τροφοδοσίας αερίου, με άνοιγμα του ηχομονωτικού καλύμματος. Επιλογή θερμοκρασίας ζεστού νερού (περιστροφικό κουμπί) Στους λέβητες που συνδυάζονται με σύστημα θέρμανσης θερμοσίφωνα, οι ρυθμίσεις 1-9 αντιστοιχούν σε θερμοκρασίες θερμοσίφωνα από 15 έως 60 C. Εάν υπάρχει ψηφιακός ρυθμιστής θερμοκρασίας χώρου ή ρυθμιστής ελεγχόμενος από τις καιρικές συνθήκες, τότε η ρύθμιση επιλογής θερμοκρασίας ζεστού νερού δεν έχει κανένα αποτέλεσμα. Η επιλογή θερμοκρασίας γίνεται από τον πρόσθετο ρυθμιστή. Επιλογή θερμοκρασίας νερού θέρμανσης (περιστροφικό κουμπί) Οι τιμές ρύθμισης 2-8 αντιστοιχούν σε θερμοκρασία νερού θέρμανσης από 38 έως 75 C (εργοστασιακή ρύθμισης). Εάν υπάρχει ψηφιακός ρυθμιστής θερμοκρασίας χώρου ή ρυθμιστής ελεγχόμενος από τις καιρικές συνθήκες, τότε η ρύθμιση στον ρυθμιστή θερμοκρασίας νερού θέρμανσης δεν έχει κανένα αποτέλεσμα (εξαίρεση: λειτουργία καθαρισμού καπνοδόχου). Η θερμοκρασία νερού θέρμανσης υπολογίζεται μέσω της ρύθμισης στον ρυθμιστή. Χειμερινή λειτουργία (θέση 2 έως 8) Κατά τη χειμερινή λειτουργία, ο λέβητας θερμαίνει το νερό θέρμανσης μέχρι τη θερμοκρασία που έχει επιλεγεί στον ρυθμιστή θερμοκρασίας νερού θέρμανσης. Ο κυκλοφορητής λειτουργεί με βάση τη ρύθμιση τρόπου λειτουργίας αντλίας, είτε συνεχώς (εργοστασιακή ρύθμιση) είτε μόνο μετά από ενεργοποίηση του καυστήρα, με καθυστέρηση απενεργοποίησης. Θερινή λειτουργία Εάν το περιστροφικό κουμπί επιλογής θερμοκρασίας νερού θέρμανσης στραφεί στη θέση τότε απενεργοποιείται η χειμερινή λειτουργία και ενεργοποιείται η θερινή λειτουργία. Η θερινή λειτουργία (απενεργοποίηση θέρμανσης) σημαίνει ότι παρέχεται μόνο ζεστό νερό θέρμανσης, αλλά η προστασία του συστήματος θέρμανσης από τον παγετό είναι εξασφαλισμένη και η προστασία κατάστασης αντλίας είναι ενεργή _xxxx 9

10 Ρύθμιση / Λειτουργία / Χειρισμός Θερινή λειτουργία Εάν το περιστροφικό κουμπί επιλογής θερμοκρασίας νερού θέρμανσης στραφεί στη θέση τότε απενεργοποιείται η χειμερινή λειτουργία και ενεργοποιείται η θερινή λειτουργία. Η θερινή λειτουργία (απενεργοποίηση θέρμανσης) σημαίνει ότι παρέχεται μόνο ζεστό νερό θέρμανσης, αλλά η προστασία του συστήματος θέρμανσης από τον παγετό είναι εξασφαλισμένη και η προστασία κατάστασης αντλίας είναι ενεργή. Λειτουργία καθαρισμού καπνοδόχου Εάν περιστραφεί το κουμπί επιλογής θερμοκρασίας νερού θέρμανσης στη θέση ενεργοποιείται η λειτουργία καθαρισμού καπνοδόχου. Τυχόν προηγούμενη φραγή χρονισμού καυστήρα καταργείται. Ο φωτεινός δακτύλιος ανάβει με κίτρινο χρώμα. Μετά την ενεργοποίηση της λειτουργίας καθαρισμού καπνοδόχου, η εγκατάσταση θέρμανσης λειτουργεί ανεξάρτητα από τις καιρικές συνθήκες και με τη μέγιστη θερμαντική ισχύ, και προσπαθεί να διατηρεί τη μέση θερμοκρασία νερού καυστήρα σταθερή στους 60 C. Εάν η θερμοκρασία του νερού του λέβητα είναι μικρότερη από 60 C, τότε ο καυστήρας λειτουργεί και η αντλία σταματά. Εάν η θερμοκρασία του νερού του λέβητα υπερβεί τους 60 C, τότε ξεκινά η αντλία του κυκλώματος του λέβητα. Η αντλία πλήρωσης θερμοσίφωνα λειτουργεί όσο χρειάζεται για να φθάσει ο θερμοσίφωνας στη ρυθμισμένη θερμοκρασία. Εάν η παρεχόμενη θερμική ενέργεια δεν μπορεί να αποβληθεί, τότε ο καυστήρας σβήνει μόλις επιτευχθεί η μέγιστη θερμοκρασία νερού λέβητα. Η λειτουργία καθαρισμού καπνοδόχου τερματίζεται αυτόματα μετά από 15 λεπτά ή μετά από υπέρβαση της μέγιστης θερμοκρασίας νερού εισαγωγής. Για να ενεργοποιηθεί ξανά, το περιστροφικό κουμπί επιλογής θερμοκρασίας νερού θέρμανσης θα πρέπει να στραφεί μία φορά προς τα αριστερά και κατόπιν και πάλι στη θέση. Θερμόμετρο Για την προβολή της τρέχουσας θερμοκρασίας του νερού θέρμανσης Ασφάλεια ακριβείας M 6,3 A, για την προστασία της πλακέτας του συστήματος ρύθμισης. Σύνδεση ebus Για μεταφορά δεδομένων μεταξύ του συστήματος ρύθμισης και ενός PC/φορητού υπολογιστή μέσω του πακέτου λογισμικού ρύθμισης λέβητα (πρόσθετος εξοπλισμός). Θερμοστάτης ασφαλείας STB εργοστασιακά ρυθμισμένος στους 110 C, μπορεί να ρυθμιστεί στους 100 C εάν χρειάζεται. Προστασία κατάστασης αντλίας 10 Η προστασία κατάστασης αντλίας ενεργοποιείται συνήθως στις 12:00 το μεσημέρι. Η αντλία κυκλώματος θέρμανσης λειτουργεί επί 10 δευτερόλεπτα περίπου. Στη συνέχεια, η αντλία πλήρωσης θερμοσίφωνα και ο κυκλοφορητής (εάν υπάρχει) λειτουργούν επί 20 δευτερόλεπτα. Έτσι αποτρέπεται το κόλλημα των εξαρτημάτων. Εάν ο καυστήρας λειτουργεί κατά την προστασία κατάστασης αντλίας, η λειτουργία του θα διακοπεί επί ένα λεπτό περίπου _xxxx

11 Προβολή / Αλλαγή παραμέτρων ρύθμισης Η αλλαγή και η προβολή των παραμέτρων ρύθμισης μπορεί να γίνει μόνο μέσω της μονάδας χειρισμού ΒΜ. Για τη διαδικασία, βλ. εγχειρίδιο χρήσης της μονάδας χειρισμού ΒΜ. Προσοχή Προσοχή Συνοπτική παρουσίαση παραμέτρων (η ρύθμιση και η λειτουργία παρουσιάζονται στις επόμενες σελίδες) Παράμετρος Περιοχή ρύθμισης Εργ. ρύθμιση A09 Όρια προστασίας από τον παγετό -20 έως +10 C +2 C A10 Παράλληλη λειτουργία ζεστού νερού 0 / 1 0 A14 Προγραμματιζόμενη έξοδος A1 0 έως 14 0 HG01 Διαφορά ενεργοποίησης καυστήρα (δυναμική) 5 έως 30 K 15 K HG06 Τρόπος λειτουργίας αντλίας 0 / 1 / 2 0 HG07 Καθυστέρηση απενεργοποίησης αντλίας κυκλώματος λέβητα 0 έως 30 min 3 min HG08 Μέγιστο όριο κυκλώματος λέβητα TV-max 40 έως 90 C 75 C HG09 Φραγή χρονισμού καυστήρα 1 έως 30 min 4 min HG13 Προγραμματιζόμενη είσοδος E1 1 έως 11 1 HG14 Μέγιστη θερμοκρασία ζεστού νερού 60 έως 80 C 65 C HG15 Υστέρηση θερμοσίφωνα 1 έως 30 K 5 K HG19 Καθυστέρηση απενεργοποίησης αντλίας πλήρωσης θερμοσίφωνα 0 έως 10 min 3 min HG20 Μέγιστος χρόνος πλήρωσης θερμοσίφωνα 0 έως 5 h 2 h HG21 Ελάχιστη θερμοκρασία λέβητα TK-min * 38 έως 90 C 38 C HG22 Μέγιστη θερμοκρασία λέβητα TK-max 50 έως 90 C 80 C HG24 Τρόπος λειτουργίας αισθητήρα ζεστού νερού 1 / 2 / 3 1 HG25 Υπερθέρμανση λέβητα κατά την πλήρωση του θερμοσίφωνα 0 έως 40 K 10 K HG26 Αποφόρτιση εκκίνησης λέβητα 0 / 1 1 HG32 Αύξηση θερμοκρασίας επιστροφής ** 0 έως 70 C 30 C HG33 Χρόνος υστέρησης 1 έως 30 min 10 min HG34 Τροφοδοσία ebus 0 / 1 / 2 2 HG35 Είσοδος 0-5 V για έλεγχο εξ αποστάσεως 0 / 1 0 HG50 Λειτουργίες δοκιμής 1 έως 8 - HG70 Αλλαγές πρέπει να γίνονται μόνο από αναγνωρισμένο τεχνικό συνεργείο ή από την υπηρεσία εξυπηρέτησης πελατών της Wolf. Σε περίπτωση λανθασμένου χειρισμού, πιθανόν να προκληθούν δυσλειτουργίες. Κατά τη ρύθμιση της παραμέτρου A09 (εξωτερική θερμοκρασία αντιπαγωτικής προστασίας) πρέπει να ληφθεί υπόψη το γεγονός ότι η προστασία από τον παγετό δεν είναι εξασφαλισμένη σε θερμοκρασίες κάτω από τους 0 C. Συνεπώς, ενδέχεται να υποστεί ζημιά η εγκατάσταση θέρμανσης και όλα τα εξαρτήματά της (σωλήνες, θερμαντικά σώματα κ.λπ.). Ένδειξη εισόδου πολλαπλών λειτουργιών E1-50 Βραχυκύκλωμα αισθητήρα ή κλειστή επαφή -60 Διακοπή κυκλώματος αισθητήρα ή ανοικτή επαφή Τρέχουσα θερμοκρασία αισθητήρα συλλέκτη HG 13 = 7 Τρέχουσα θερμοκρασία αισθητήρα επιστροφής HG 13 = 11 * Κατά τη λειτουργία με πιεστικούς καυστήρες αερίου θα πρέπει να ρυθμιστεί η τιμή 50 C ** Κατά τη λειτουργία με πιεστικούς καυστήρες αερίου θα πρέπει να ρυθμιστεί η τιμή 40 C _xxxx 11

12 Όρια προστασίας από τον παγετό Παράμετρος A09 A Εργοστασιακή ρύθμιση: 2 C Περιοχή ρύθμισης: -20 έως +10 C Παράμετροι προχωρημένου επιπέδου Εάν η εξωτερική θερμοκρασία είναι μικρότερη από τη ρυθμισμένη τιμή, η αντλία κυκλώματος λέβητα λειτουργεί συνεχώς. Εάν η θερμοκρασία νερού λέβητα μειωθεί κάτω από τους +5 C, ο καυστήρας ενεργοποιείται και θερμαίνει τον λέβητα στους 38 C. Υπόδειξη: Η εργοστασιακή ρύθμιση πρέπει να τροποποιείται μόνον όταν εξασφαλιστεί ότι δεν είναι δυνατόν να παγώσει η εγκατάσταση θέρμανσης και τα εξαρτήματά της στις χαμηλές εξωτερικές θερμοκρασίες. Παράλληλη λειτουργία ζεστού νερού Παράμετρος A10 A10 0 Εργοστασιακή ρύθμιση: 0 Περιοχή ρύθμισης: 0 / 1 Μέγιστη θερμοκρασία ζεστού νερού Παράμετρος A14 Προσοχή Με σύνδεση προτεραιότητας ζεστού νερού (0) η αντλία του κυκλώματος θέρμανσης απενεργοποιείται κατά την πλήρωση του θερμοσίφωνα. Η ενέργεια του λέβητα προσφέρεται αποκλειστικά στην παραγωγή ζεστού νερού. Η αντλία πλήρωσης θερμοσίφωνα ξεκινά μόνον όταν η θερμοκρασία του νερού του λέβητα είναι 5 C υψηλότερη από τη θερμοκρασία του νερού του θερμοσίφωνα. Μόλις ο θερμοσίφωνας φθάσει στη ρυθμισμένη θερμοκρασία, ο καυστήρας σβήνει και ξεκινά η αντλία κυκλώματος θέρμανσης. Η αντλία πλήρωσης θερμοσίφωνα δεν λειτουργεί για περισσότερο χρόνο απ' ότι ορίζεται στην παράμετρο HG19 (καθυστέρηση απενεργοποίησης αντλίας πλήρωσης θερμοσίφωνα). Με παράλληλη λειτουργία ζεστού νερού (1) η αντλία του κυκλώματος θέρμανσης συνεχίζει να λειτουργεί. Εάν η θερμοκρασία του νερού του λέβητα είναι 5 C υψηλότερη από τη θερμοκρασία του θερμοσίφωνα, τότε ξεκινά η αντλία πλήρωσης θερμοσίφωνα. Μόλις το νερό του θερμοσίφωνα φθάσει στη ρυθμισμένη θερμοκρασία, σταματά η πλήρωση του θερμοσίφωνα. Η αντλία πλήρωσης θερμοσίφωνα δεν λειτουργεί για περισσότερο χρόνο απ' ότι ορίζεται στην παράμετρο HG19 (καθυστέρηση απενεργοποίησης αντλίας πλήρωσης θερμοσίφωνα). Κατά την παράλληλη λειτουργία ζεστού νερού (1), το κύκλωμα θέρμανσης πιθανόν να παρουσιάζει υψηλότερη θερμοκρασία κατά διαστήματα. Η εργοστασιακή ρύθμιση για τη θερμοκρασία θερμού νερού είναι 65 C. Εάν χρειάζεται υψηλότερη θερμοκρασία ζεστού νερού για επαγγελματικούς σκοπούς, αυτή μπορεί να αυξηθεί μέχρι τους 80 C. A C Όταν έχει ενεργοποιηθεί η λειτουργία προστασίας από τη Legionella (BM), ο θερμοσίφωνας θερμαίνεται στη ρυθμισμένη τιμή μέγιστης θερμοκρασίας ζεστού νερού κατά την πρώτη πλήρωση της ημέρας. Εργοστασιακή ρύθμιση: 65 C Περιοχή ρύθμισης: 60 έως 80 C _xxxx

13 Παράμετροι προχωρημένου επιπέδου Διαφορά ενεργοποίησης καυστήρα (δυναμική) Παράμετρος HG01 HG01 15 Προσοχή Πρέπει να λαμβάνονται κατάλληλα μέτρα για την προστασία από τα εγκαύματα. Η παράμετρος HG22, μέγιστη θερμοκρασία λέβητα, πρέπει να ρυθμιστεί τουλάχιστον 5Κ υψηλότερα από την επιλεγμένη μέγιστη θερμοκρασία ζεστού νερού. Η διαφορά ενεργοποίησης καυστήρα καθορίζει τη θερμοκρασία του λέβητα εντός της ρυθμισμένης περιοχής, μέσω ενεργοποίησης και απενεργοποίησης του καυστήρα. Όσο μεγαλύτερη διαφορά θερμοκρασίας ενεργοποίησης/απενεργοποίησης ρυθμιστεί, τόσο μεγαλύτερες είναι οι διακυμάνσεις της θερμοκρασίας του λέβητα γύρω από την καθορισμένη τιμή με παράλληλα αυξημένο χρόνο καύσης, και αντιστρόφως. Οι αυξημένοι χρόνοι καύσης προστατεύουν το περιβάλλον και αυξάνουν τη διάρκεια ζωής των φθειρόμενων εξαρτημάτων. Ρυθμισμένη διαφορά ενεργοποίησης 15 K Εργοστασιακή ρύθμιση: 15 K Περιοχή ρύθμισης: 5 έως 30 Κ Διαφορά ενεργοποίησης (K) Χρόνος υστέρησης 10 λεπτών Χρόνος λειτουργίας καυστήρα (λεπτά) Εικ.: Χρονική πορεία της δυναμικής διαφοράς ενεργοποίησης καυστήρα για διαφορά ενεργοποίησης καυστήρα ρυθμισμένη από τον χρήστη στους 15 Κ και για επιλεγμένο χρόνο υστέρησης (παράμετρος HF33) 10 λεπτών _xxxx 13

14 Παράμετροι προχωρημένου επιπέδου Τρόπος λειτουργίας αντλίας Παράμετρος HG06 HG06 0 Τρόπος λειτουργίας αντλίας 0: Αντλία κυκλώματος θέρμανσης σε εγκαταστάσεις θέρμανσης χωρίς σύνδεση συστοιχίας (σε σειρά) και χωρίς υδραυλικούς διακόπτες Εάν απαιτείται θερμότητα στο κύκλωμα θέρμανσης, η αντλία κυκλώματος θέρμανσης λειτουργεί συνεχώς. Εάν έχει δοθεί προτεραιότητα στον θερμοσίφωνα, η αντλία του κυκλώματος θέρμανσης σταματά κατά την πλήρωση του θερμοσίφωνα. Εργοστασιακή ρύθμιση: 0 Περιοχή ρύθμισης: 0 / 1 / 2 Τρόπος λειτουργίας αντλίας 1: Βοηθητική αντλία σε συστήματα θέρμανσης με σύνδεση συστοιχίας (σε σειρά) ή/και υδραυλικούς διακόπτες Η αντλία κυκλώματος θέρμανσης μετατρέπεται σε βοηθητική αντλία. Ο αισθητήρας συλλέκτη χρησιμοποιείται τόσο για τη λειτουργία θέρμανσης όσο και για την πλήρωση του θερμοσίφωνα. Η βοηθητική αντλία λειτουργεί μόνον όταν απαιτείται λειτουργία του καυστήρα. Η αντλία σταματά με την καθυστέρηση που ρυθμίζεται στην παράμετρο HG07. Αποφόρτιση εκκίνησης: Σε TK τρεχ. < TK min (38 C) η βοηθητική αντλία απενεργοποιείται. Η MKP και η αντλία πλήρωσης θερμοσίφωνα συνεχίζουν να λειτουργούν κατά την αποφόρτιση εκκίνησης. Υπόδειξη: Η καθυστέρηση απενεργοποίησης της αντλίας πρέπει να αυξηθεί από τα 3 λεπτά στα 15 λεπτά. Η παράμετρος HG13 πρέπει να ρυθμιστεί στο 7. Διάγραμμα υδραυλικού κυκλώματος: MKP MK1 Λέβητας αερίου/ πετρελαίου ZUP SAF Θερμοσίφωνας Υδραυλικοί διακόπτες ή ενδιάμεση δεξαμενή SPL SF ZUP = Βοηθητική αντλία SPL = Αντλία πλήρωσης θερμοσίφωνα PLP = Ενδιάμεση αντλία πλήρωσης SF = Αισθητήρας θερμοσίφωνα SAF = Αισθητήρας συλλέκτη MK1 = Κύκλωμα ανάμιξης MKP = Αντλία κυκλώματος ανάμιξης _xxxx

15 Παράμετροι προχωρημένου επιπέδου Τρόπος λειτουργίας αντλίας 2: Ενδιάμεση αντλία πλήρωσης για θερμοσίφωνα BSP Η αντλία κυκλώματος θέρμανσης μετατρέπεται σε ενδιάμεση αντλία πλήρωσης. Ο αισθητήρας συλλέκτη (ενδιάμεσης δεξαμενής) χρησιμοποιείται μόνο για τη λειτουργία θέρμανσης. Η πλήρωση του θερμοσίφωνα ρυθμίζεται βάσει του εσωτερικού αισθητήρα του λέβητα. Η ενδιάμεση αντλία πλήρωσης λειτουργεί μόνον όταν χρειάζεται λειτουργία καυστήρα για τη θέρμανση. Η αντλία σταματά με την καθυστέρηση που ρυθμίζεται στην παράμετρο HG07. Αποφόρτιση εκκίνησης: Σε TK τρεχ. < TK min (38 C) η ενδιάμεση αντλία πλήρωσης και η αντλία πλήρωσης καυστήρα απενεργοποιούνται. Η MKP συνεχίζει να λειτουργεί κατά την αποφόρτιση εκκίνησης. Υπόδειξη: Η καθυστέρηση απενεργοποίησης της αντλίας πρέπει να αυξηθεί από τα 3 λεπτά στα 15 λεπτά. Η παράμετρος HG13 πρέπει να ρυθμιστεί στο 7. Διάγραμμα υδραυλικού κυκλώματος: MK1 MKP ZUP = Βοηθητική αντλία SPLP = Αντλία πλήρωσης θερμοσίφωνα PLP = Ενδιάμεση αντλία SF πλήρωσης = Αισθητήρας θερμοσίφωνα SAF = Αισθητήρας συλλέκτη MK1 = Κύκλωμα ανάμιξης MKP = Αντλία κυκλώματος ανάμιξης Λέβητας με καυσόξυλα Ενδιάμεση δεξαμενή SF SPLP PLP SAF Λέβητας αερίου/ πετρελαίου Σύνδεση με ηλιακή εγκατάσταση _xxxx 15

16 Παράμετροι προχωρημένου επιπέδου Καθυστέρηση απενεργοποίησης αντλίας κυκλώματος λέβητα Παράμετρος HG07 HG07 3 Εάν το κύκλωμα θέρμανσης δεν έχει πλέον ανάγκη θερμότητας, η αντλία κυκλώματος λέβητα συνεχίζει να λειτουργεί επί το καθορισμένο χρονικό διάστημα, ώστε να αποφευχθεί η απενεργοποίηση ασφαλείας του λέβητα λόγω υψηλής θερμοκρασίας. Εργοστασιακή ρύθμιση: 3 min Περιοχή ρύθμισης: 0 έως 30 min Μέγιστο όριο κυκλώματος λέβητα TV-max. Παράμετρος HG08 HG08 75 Η λειτουργία αυτή περιορίζει τη μέγιστη θερμοκρασία του λέβητα κατά τη λειτουργία θέρμανσης και απενεργοποιεί τον καυστήρα. Κατά την πλήρωση του θερμοσίφωνα, η παράμετρος αυτή δεν έχει καμία επίδραση και η θερμοκρασία του λέβητα ενδέχεται να υπερβεί το όριο κατά το διάστημα αυτό. Τα φαινόμενα "καθυστερημένης θέρμανσης" μπορούν να προκαλέσουν μια μικρή υπέρβαση της μέγιστης θερμοκρασίας. Εργοστασιακή ρύθμιση: 75 C Περιοχή ρύθμισης: 30 έως 90 C Φραγή χρονισμού καυστήρα Παράμετρος HG09 HG09 4 Μετά από κάθε απενεργοποίηση του καυστήρα στη λειτουργία θέρμανσης, ο καυστήρας φράσσεται για το χρονικό διάστημα φραγής χρονισμού καυστήρα. Η φραγή χρονισμού καυστήρα μηδενίζεται μέσω ενεργοποίησης και απενεργοποίησης με τον διακόπτη λειτουργίας ή μέσω στιγμαίου πατήματος του πλήκτρου επαναφοράς (Reset). Εργοστασιακή ρύθμιση: 4 min Περιοχή ρύθμισης: 1 έως 30 min _xxxx

17 Παράμετροι προχωρημένου επιπέδου Προγραμματιζόμενη είσοδος E1 Παράμετρος HG13 HG13 1 Εργοστασιακή ρύθμιση: 1 Περιοχή ρύθμισης: 1 έως 11 Οι λειτουργίες της εισόδου Ε1 μπορούν να διαβαστούν και να ρυθμιστούν με χρήση του προαιρετικού συστήματος ρύθμισης Wolf με δυνατότητες ebus. Η είσοδος Ε1 μπορεί να αντιστοιχιστεί στις παρακάτω λειτουργίες: Αρ. Σημασία 1 Θερμοστάτης χώρου Όταν η είσοδος Ε1 είναι ανοικτή, η λειτουργία θέρμανσης φράσσεται επίσης ανεξάρτητα, από ένα ψηφιακό προαιρετικό εξάρτημα ρύθμισης Wolf (θερινή λειτουργία). Εξαίρεση: Τηλεχειριζόμενα κυκλώματα θέρμανσης 2 Δυνατότητα σύνδεσης θερμοστάτη μέγιστης θερμοκρασίας ή συστήματος παρακολούθησης πίεσης εγκατάστασης, για τη σύνδεση θερμοστάτη μέγιστης θερμοκρασίας, περιοριστή ελάχιστης/μέγιστης πίεσης ή συστήματος παρακολούθησης πίεσης εγκατάστασης. Η είσοδος Ε1 πρέπει να είναι κλειστή για να αποδεσμευτεί ο καυστήρας. Εάν η επαφή είναι ανοικτή, ο καυστήρας παραμένει φραγμένος για τα κυκλώματα ζεστού νερού και θέρμανσης, ακόμα και στη λειτουργία καθαρισμού καπνοδόχου ή προστασίας από παγετό. 3 μη κατειλημμένη 4 μη κατειλημμένη 5 Θυρίδα καυσαερίων/θυρίδα αερισμού Παρακολούθηση λειτουργίας θυρίδας καυσαερίων/θυρίδας αερισμού με επαφή ελεύθερη δυναμικού. Η κλειστή επαφή είναι προϋπόθεση για την αποδέσμευση του καυστήρα στη λειτουργία θέρμανσης, ζεστού νερού, συστοιχίας και καθαρισμού καπνοδόχου. Σημαντικό: Η παράμετρος A1 (HG 14 = 7) πρέπει να ρυθμιστεί στη λειτουργία θυρίδας καυσαερίων/θυρίδας αερισμού. 6 Πλήκτρο κυκλοφορίας (τοποθετείται κατά την εγκατάσταση) Εάν πατηθεί το πλήκτρο ο κυκλοφορητής ενεργοποιείται για 5 λεπτά, ανεξάρτητα από τον χρονικό προγραμματισμό ή τη θέση του διακόπτη επιλογής προγράμματος (BM). Σημαντικό: Η έξοδος A1 πρέπει να προγραμματιστεί στη ρύθμιση 13 σε κάθε περίπτωση! _xxxx 17

18 Παράμετροι προχωρημένου επιπέδου Η είσοδος Ε1 μπορεί να αντιστοιχιστεί στις παρακάτω λειτουργίες: 7 Αισθητήρας συλλέκτη (υδραυλικοί διακόπτες ή ενδιάμεση δεξαμενή) Η ρύθμιση της θερμοκρασίας του λέβητα κατά τη λειτουργία θέρμανσης και κατά την πλήρωση του θερμοσίφωνα εξαρτάται από τη διαμόρφωση της παραμέτρου HG06. Ο αισθητήρας λέβητα μετρά επιπλέον την ελάχιστη και τη μέγιστη θερμοκρασία του λέβητα στον καυστήρα. 8 Φραγή καυστήρα Κλειστή επαφή, καυστήρας σε φραγή. Η αντλία κυκλώματος θέρμανσης και η αντλία πλήρωσης θερμοσίφωνα λειτουργούν κανονικά, αλλά χωρίς αποφόρτιση εκκίνησης. Κατά τη λειτουργία καθαρισμού καπνοδόχου και την προστασία από παγετό, ο καυστήρας αποδεσμεύεται (ενεργοποίηση εξόδου 1 όταν έχει προγραμματιστεί HG14 = 12, βαλβίδα εναλλαγής). 9 μη κατειλημμένη 10 Εξωτερική εντολή λειτουργίας καυστήρα, είσοδος E1 κλειστή (π.χ. συστήματα θέρμανσης αέρα, πισίνες, 2η πλήρωση θερμοσίφωνα μέσω θερμοστάτη) Η ρυθμισμένη θερμοκρασία λέβητα πρέπει να ορίζεται στη μέγιστη θερμοκρασία μείον 5 K. Ο περιορισμός γίνεται μέσω της μέγιστης θερμοκρασίας εισαγωγής. Οι αντλίες κυκλώματος θέρμανσης και πλήρωσης θερμοσίφωνα λειτουργούν κανονικά. Σημαντικό: Η έξοδος A1 πρέπει να προγραμματιστεί στη ρύθμιση 14 σε κάθε περίπτωση! 11 Αισθητήρας επιστροφής Μόνο σε συνδυασμό με την παράμετρο HG32 (αύξηση θερμοκρασίας επιστροφής). Σημαντικό: Η έξοδος A1 πρέπει να προγραμματιστεί στη ρύθμιση 12 σε κάθε περίπτωση! _xxxx

19 Παράμετροι προχωρημένου επιπέδου Προγραμματιζόμενη Έξοδος A1 Παράμετρος HG14 HG14 0 Εργοστασιακή ρύθμιση: 0 Περιοχή ρύθμισης: 0 έως 14 Οι λειτουργίες της εξόδου Α1 μπορούν να διαβαστούν και να ρυθμιστούν με χρήση του προαιρετικού συστήματος ρύθμισης Wolf με δυνατότητες ebus. Η έξοδος Α1 μπορεί να αντιστοιχιστεί στις παρακάτω λειτουργίες: Αρ. Σημασία 0 Χωρίς λειτουργία Η έξοδος Α1 δεν ενεργοποιείται. 1 Κυκλοφορητής 100 % Η έξοδος Α1 ενεργοποιείται όταν έχει αποδεσμευτεί η κυκλοφορία μέσω του προαιρετικού εξαρτήματος ρύθμισης (ΒΜ). Εάν δεν υπάρχει προαιρετικός ρυθμιστής, η έξοδος Α1 ενεργοποιείται διαρκώς. 2 Κυκλοφορητής 50 % Η έξοδος Α1 ενεργοποιείται περιοδικά όταν έχει αποδεσμευτεί η κυκλοφορία μέσω του προαιρετικού εξαρτήματος ρύθμισης (ΒΜ). 5 λεπτά σε λειτουργία και 5 λεπτά εκτός λειτουργίας. Εάν δεν υπάρχει προαιρετικός ρυθμιστής, η έξοδος Α1 ενεργοποιείται διαρκώς ανά διαστήματα των 5 λεπτών. 3 Κυκλοφορητής 20 % Η έξοδος Α1 ενεργοποιείται περιοδικά όταν έχει αποδεσμευτεί η κυκλοφορία μέσω του προαιρετικού εξαρτήματος ρύθμισης (ΒΜ). 2 λεπτά σε λειτουργία και 8 λεπτά εκτός λειτουργίας. Εάν δεν υπάρχει προαιρετικός ρυθμιστής, η έξοδος Α1 ενεργοποιείται κατά διαστήματα. 4 Έξοδος συναγερμού Η έξοδος Α1 ενεργοποιείται μετά από βλάβη και αφού παρέλθουν 4 λεπτά.) 5 Ειδοποίηση φλόγας Η έξοδος Α1 ενεργοποιείται όταν ανιχνευτεί φλόγα (τάση στην είσοδο Β4). 6 μη κατειλημμένη 7 Θυρίδα καυσαερίων/θυρίδα αερισμού Προτού ξεκινήσει ο καυστήρας, η έξοδος Α1 κλείνει. Το μήνυμα ειδοποίησης ελέγχεται από την είσοδο Ε1 (HG13 = 5). Εάν η είσοδος Ε1 δεν κλείσει, ο καυστήρας δεν τίθεται σε λειτουργία και παράγεται το μήνυμα FC 8 μετά από διάστημα δύο λεπτών. Σημαντικό: Η είσοδος Ε1 πρέπει να ρυθμιστεί στη λειτουργία θυρίδας καυσαερίων/θυρίδας αερισμού. 8 Εξωτερικό σύστημα εξαερισμού Η έξοδος Α1 ελέγχεται κατ' αντιστροφή από τον καυστήρα. Η απενεργοποίηση ενός εξωτερικού συστήματος εξαερισμού (π.χ. απαγωγός καυσαερίων) κατά τη λειτουργία του καυστήρα είναι απαραίτητη μόνον όταν η λειτουργία του καυστήρα εξαρτάται από τον αέρα του χώρου. 9 Βαλβίδα τροφοδοσίας Η έξοδος Α1 ελέγχεται από την εντολή ενεργοποίησης του καυστήρα. 10 μη κατειλημμένη 11 Βοηθητική αντλία Η έξοδος Α1 ενεργοποιείται με κάθε εντολή παραγωγής θερμότητας (κύκλωμα θέρμανσης ή πλήρωση θερμοσίφωνα) _xxxx 19

20 Παράμετροι προχωρημένου επιπέδου Η έξοδος Α1 μπορεί να αντιστοιχιστεί στις παρακάτω λειτουργίες: 12 Αντλία παράκαμψης για την αύξηση της θερμοκρασίας επιστροφής ή βαλβίδα εναλλαγής. Η έξοδος A1 ενεργοποιείται όταν η θερμοκρασία επιστροφής είναι μικρότερη από τη ρυθμισμένη αύξηση θερμοκρασίας επιστροφής (παράμετρος HG32). Σημαντικό: Η είσοδος Ε1 πρέπει σε κάθε περίπτωση να προγραμματιστεί στη ρύθμιση 11 ή εάν υπάρχει εξωτερική φραγή καυστήρα, η είσοδος E1 προγραμματίζεται σε (HG 13 = 8)! 13 Κυκλοφορητής Η έξοδος A1 ενεργοποιείται επί 5 λεπτά μετά από πάτημα ενός πλήκτρου (διέγερση εισόδου E1). Σημαντικό: Η είσοδος Ε1 πρέπει σε κάθε περίπτωση να προγραμματιστεί στη ρύθμιση 6! 14 Έξοδος A1 ενεργοποιημένη Η έξοδος A1 ενεργοποιείται όταν κλείνει η είσοδος E1 (εξωτερική εντολή λειτουργίας καυστήρα). Σημαντικό: Η είσοδος Ε1 πρέπει σε κάθε περίπτωση να προγραμματιστεί στη ρύθμιση 10! Υστέρηση θερμοσίφωνα Παράμετρος HG15 HG15 5 Εργοστασιακή ρύθμιση: 5 K Περιοχή ρύθμισης: 1 έως 30 Κ Μέσω της υστέρησης του θερμοσίφωνα ρυθμίζεται το σημείο ενεργοποίησης και απενεργοποίησης της πλήρωσης του θερμοσίφωνα. Όσο μεγαλύτερη είναι η διαφορά μεταξύ των θερμοκρασιών ενεργοποίησης και απενεργοποίησης, τόσο μεγαλύτερες είναι οι διακυμάνσεις της θερμοκρασίας του θερμοσίφωνα γύρω από τη ρυθμισμένη τιμή. Παράδειγμα: Ρυθμισμένη θερμοκρασία θερμοσίφωνα 60 C Υστέρηση θερμοσίφωνα 5 K Στους 55 C αρχίζει η πλήρωση του θερμοσίφωνα και στους 60 C τερματίζεται _xxxx
