Φυσική IΙ. Ενότητα 9: Ο Νόμος του Ampere. Κουζούδης Δημήτρης Πολυτεχνική Σχολή Τμήμα Χημικών Μηχανικών

Transcript

1 Φυσική IΙ Ενότητα 9: Ο Νόμος του Ampere Κουζούδης Δημήτρης Πολυτεχνική Σχολή Τμήμα Χημικών Μηχανικών

2 Σκοποί ενότητας Εισαγωγή και ερμηνεία του Νόμου του Ampere Χρήση και εφαρμογή του Νόμου του Ampere για τον υπολογισμό του μαγνητικού πεδίου κυλινδρικού αγωγού, συστοιχίας αγωγών, ζεύγους συστοιχιών αγωγών και σωληνοειδούς Σχεδιασμός δυναμικών γραμμών για κυλινδρικούς αγωγούς Χαρακτηριστικά του πηνίου και πλεονεκτήματα από την χρήση του ως ηλεκτρομαγνήτη Ορισμός σχετικής μαγνητικής διαπερατότητας και τιμές της για διάφορα υλικά 2

3 Περιεχόμενα ενότητας Ο Νόμος του Ampere Μαγνητικό πεδίο κυλινδρικού αγωγού Εξωτερικά Εσωτερικά Δυναμικές γραμμές σε κυλινδρικούς αγωγούς Μαγνητικό πεδίο συστοιχίας απείρων αγωγών Μαγνητικό πεδίο ζεύγους συστοιχιών αντίθετου ρεύματος Μαγνητικό πεδίο σωληνοειδούς Το πηνίο ως ηλεκτρομαγνήτης Σχετική διαπερατότητα διαφόρων υλικών 3

4 Ο Νόμος του Ampere

5 O Νόμος του Ampere Προσδιορισμός της έντασης του μαγνητικού πεδίου Ανάλογος με Ν. Gauss για το ηλεκτρικό πεδίο Ιδεατή κλειστή καμπύλη καμπύλη Ampere Το επικαμπύλιο ολοκλήρωμα του Β είναι ανάλογο του συνολικού ρεύματος με σταθερά αναλογίας το μ 0 ΒΒ = μμ 0 II 5

6 Μαγνητικό πεδίο κυλινδρικού αγωγού Πεπερασμένο πάχος, ακτίνας R zz Απείρου μήκος, άξονας στον z Εξωτερικά (r R ): δυναμικές γραμμές ομόκεντροι κύκλοι με κέντρο τον άξονα Κλειστή καμπύλη: δυναμική γραμμή B εφαπτόμενο στο r, φορά από κανόνα δεξιού χεριού ΒΒ II rr 2RR Δυναμική Γραμμή Β // ds εσ. Γινόμενο: ΒΒ = BBBBBB Ολικό ρεύμα: το ρεύμα του αγωγού, ομοιόμορφη κατανομή Νόμος Ampere: BBBBBB = μμ 0 II BB dddd = μμ 0 II BB2ππrr = μμ 0 II ΒΒ = μμ 0II 2ππrr r R 6

7 Μαγνητικό πεδίο κυλινδρικού αγωγού Εσωτερικά (r < R) Κλειστή καμπύλη: δυναμική γραμμή ομόκεντροι κύκλοι BBBBBB = BB2ππrr Περικλειόμενο ρεύμα: Ι < Ι RR ΒΒ rr Ομοιόμορφη κατανομή ΙΙ ΙΙ = ππrr2 ππrr 2 => II = II rr2 RR 2 Νόμος Ampere BB = μμ 0II 2ππRR 2 rr r < R ΚΑΤΟΨΗ 7

8 Δυναμικές γραμμές σε κυλινδρικούς Αμελητέου πάχους, άπειρου μήκους Μαγνητικό πεδίο: εφαπτόμενο στη δυναμική γραμμή, κάθετο στην ακτίνα Πεπερασμένου πάχους, απείρου μήκους αγωγούς Τεμαχισμός σε στοιχειώδεις αγωγούς ίδιο ρεύμα Συνιστάμενο πεδίο: κάθετο στη διάμετρο του αγωγού Οι δυναμικές γραμμές ενός κυλινδρικού αγωγού (ομοιόμορφο ρεύμα) είναι ομόκεντροι κύκλοι εντός και εκτός του αγωγού Δ ΤΟΨΗ Λ. Αγωγός αμελητέου πάχους Δυναμική γραμμή Συνιστάμενο πεδίο Δ Λ ΒΒ. dddd dddd Ρ. α).. Λ Ρ aa ρρ διάμετρος Δ ΒΒ Αγωγός πεπερασμένου πάχους β) Λ. Κ ΒΒ Δ Ρ. Κ 8

9 Μαγνητικό πεδίο συστοιχίας απείρων Ευθύγραμμοι αγωγοί αμελητέου πάχους, απείρου μήκους ίδιο ρεύμα Μαγνητικό ανάλογο φορτισμένου φύλλου απείρων διαστάσεων Δυναμικές γραμμές ανά ζεύγη αγωγών Μόνο οριζόντια συνιστώσα μαγνητικού πεδίου κάθετη σε διάμετρο υποθετικού κύκλου Συνισταμένη όλων των ζευγών παράλληλη στη συστοιχία, διαφορετική φορά σε κάθε πλευρά Νόμος Ampere σε κλειστό ορθογώνιο με N=n Δx αγωγούς (n: αρ. αγωγών/m) ΒΒ = μμ 0 nnnnnnnn = ππ αγωγών ΒΒ + ΒΒ + ΒΒ + ΒΒ = μμ 0 nnnnnnnn ππάννωω ααρριισσττεερρά κκάττωω 0 0 BB dddd + BB dddd = μμ 0 nnnnnnnn 2BBΔΔΔΔ = μμ 0 nnnnnnnn κκ δδεεξξιιά ww Δυναμικές Γραμμές Συνιστάμενο πεδίο ΔΔΔΔ dddd dddd.. Λ Ο Ρ aa yy yy. II Καμπύλη Ampere BB = μμ 0nnnn 2 Λ 9 xx

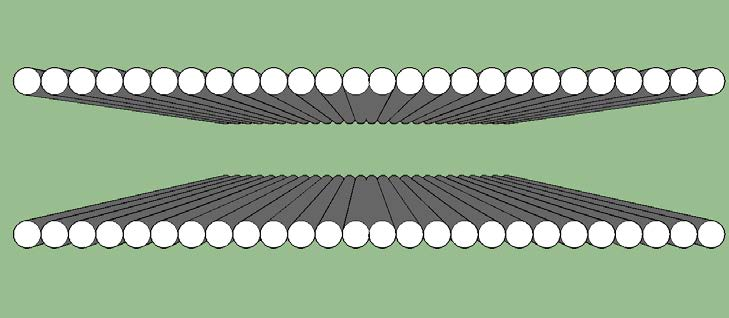

10 Μαγνητικό πεδίο ζεύγους συστοιχιών αντίθετου ρεύματος Ίδιοι ευθύγραμμοι αγωγοί αμελητέου πάχους, απείρου μήκους Ίσα ρεύματα αντίθετης φοράς Ίδιος αριθμός αγωγών / μέτρο (n) Δυναμικές γραμμές Αντίθετες στον εξωτερικό χώρο (αλληλοαναιρούμενες) Ομόσημες (διπλασιασμός) στον εσωτερικό χώρο. ΙΙ ΙΙ. ΙΙ ΙΙ Δ.Γ. πάνω συστοιχίας Δ.Γ. κάτω συστοιχίας ΒΒ = μμ 0nnnn, εεεεεεόςς σσυυσσττοοιιχχίααςς 0, εεεεεεόςς σσυυσσττοοιιχχίααςς 10

11 Μαγνητικό πεδίο σωληνοειδούς Ν κυκλικές ισαπέχουσες σπείρες διαμέτρου r και μήκους L >> r (n=n/l) Ίδιο ρεύμα αντίθετες φορές Ομοιογενές μαγνητικό πεδίο στο εσωτερικό Απουσία μαγνητικού πεδίου στο εξωτερικό Μαγνητικό ανάλογο του πυκνωτή Καμπύλη Ampere ww ΔΔΔΔ ΒΒ II. II xx Δυναμικές Γραμμές Νόμος Ampere ΒΒ + ΒΒ + ΒΒ + ΒΒ = μμ 0 NNΙΙΙΙΙΙ/LL ππ αα κκ δδ BB = μμ 0NNNN LL BBBBBB = μμ 0 ΝΝΙΙΙΙΙΙ/LL κκ 11

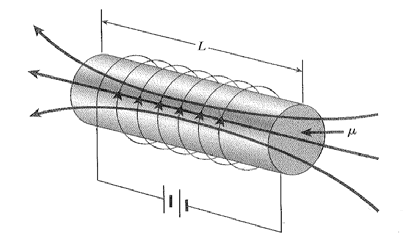

12 Το πηνίο ως ηλεκτρομαγνήτης Σωληνοειδές πεπερασμένου μήκους Ποικίλου σχήματος Ποικίλων αποστάσεων Πλεονεκτήματα από χρήση σαν ηλεκτρομαγνήτη Ομοιογενές Β, παράλληλο στον άξονα Β=0 εκτός πηνίου Γραμμική αναλογία Β-Ι, μεγάλο εύρος τιμών Β Επίτευξη μεγάλου Β με πολλές σπείρες και περιέλιξη γύρω από μαγνητικά υλικά Σχετική διαπερατότητα μαγνητικού υλικού 12

13 Σχετική διαπερατότητα διαφόρων Μαγνητικό υλικό υλικών Σχετική διαπερατότητα μμ rr Mu-metal Σιδηρο-κοβάλτιο Permalloy 8000 Χάλυβας Σιδηρίτης 640 Νικέλιο Μαγνήτης Νεοδυμίου 1.05 Πλατίνα Λουμίνιο Ξύλο Αέρας Μπετόν 1 Κενό 1 Υδρογόνο 1 Teflon 1 Ζαφείρι Χαλκός Νερό Βισμούθιο Υπεραγωγοί 0 13

14 Βιβλιογραφία Serway R. A., Jewett J. W., 2013, Φυσική για επιστήμονες και μηχανικούς : ηλεκτρισμός και μαγνητισμός, φώς και οπτική, σύγχρονη φυσική, Κλειδάριθμος, Αθήνα Halliday D., Resnick R, 2009, Φυσική: μέρος Β, 4 η εκδ., Γ. & Α. Πνευματικός, Αθήνα Young H.D., Freedman R.A., 2010, Πανεπιστημιακή φυσική με σύγχρονη φυσική, τ. 2: Ηλεκτρομαγνητισμός- Οπτική, 2 η έκδ., Παπαζήσης, Αθήνα Pollack G.L., Stump D. R., 2002, Electromagnetism, Addison Wesley, San Francisco Hecht E.P., 1975, Schaum's outline of theory and problems of optics, McGraw-Hill Book Company, New York 14
