1 KERN & Sohn GmbH Ziegelei 1 D Balingen info@kern-sohn.com Οδηγίες χρήσεως Ηλεκτρονικός ζυγός γερανού Ημερολόγιο Τακτική συντήρηση και επισκευή KERN HFO Έκδοση /2016 GR HFO-BA-gr-1612

2 GR KERN HFO Έκδοση /2016 Οδηγίες χρήσεως / ημερολόγιο Ηλεκτρονικός ζυγός γερανού Περιεχόμενα 1. Τεχνικές π ροδιαγραφές Διαστάσεις [mm] Πινακίδα τύπου Δήλωση συμμόρφωσης 7 2. Ogólne wskazówki bezpieczeństwa Υποχρεώσεις χρήστη Οργανωτικές δραστηριότητες Περιβαλλοντικές συνθήκες Τήρηση οδηγιών του παρόντος εγχειριδίου Προβλεπόμενη χρήση Ακατάλληλη χρήση Εγγύηση Λειτουργία σύμφωνα με κανόνες ασφάλειας Έλεγχος μέσων ασφάλειας Έλεγχος κατά την παράδοση Pierwsze uruchomienie Αποκλεισμός από τη λειτουργία και αποθήκευση Ζυγός γερανού Przegląd Οθόνη Πληκτρολόγιο Τηλεχειριστήριο Αυτοκόλλητα Ε κκίνηση Αποσυσκευασία Έλεγχος αρχικών διαστάσεων Λειτουργία με συσσωρευτή Κατάσταση Standby (κατάσταση Sleep ) Ανάρτηση ζυγού Χρήση Οδηγίες ασφάλειας Φόρτωση ζυγού γερανού Ενεργοποίηση/απενεργοποίηση Μηδενισμός Ζύγιση απόβαρου Ζύγιση Κατάσταση Sleep (κατάσταση Standby ) Μενού Πλοήγηση στο μενού Γενική επισκόπηση: Β αθμονόμηση Πραγματοποίηση βαθμονόμησης Πιστοποίηση Θέση του διακόπτη βαθμονόμησης 32 HFO-BA-gr

3 8. Ε νδείξεις σφαλμάτω ν Συντήρηση, Ε π ισκευή, καθαρισμός και ανακύκλω ση Καθαρισμός και ανακύκλωση Τακτική συντήρηση και επισκευή Λίστα ελέγχου Τακτική συντήρηση, (βλ. κεφ. 9.2) Συνημμένα Λίστα ελέγχου Εκτεταμένη συντήρηση (γενικός έλεγχος) Λίστα "Ανταλλακτικά και επισκευές εξαρτημάτων σημαντικών για την ασφάλεια 40 3 HFO-BA-gr-1612

4 1. Τεχνικές προδιαγραφές KERN HFO 1.5T0.5M HFO 3T1M HFO 6T2M Πραγματική υποδιαίρεση (d) 0,5 kg 1 kg 2 kg Εύρος ζύγισης (Max) 1500 kg 3000 kg 6000 kg Εύρος απόβαρου (αφαιρετικό) 1500 kg 3000 kg 6000 kg Επαναληψιμότητα 500 g 1 kg 2 kg Γραμμικότητα ±500 g ±1 kg ±2 kg Προτεινόμενο βάρος βαθμονόμησης (κατηγορία), δεν παρέχεται 1,5 t (M1) 3 t (M1) 6 t (M1) Χρόνος ανόδου Ακρίβεια Χρόνος θέρμανσης Μονάδα Επιτρεπόμενη θερμοκρασία περιβάλλοντος Σχετική υγρασία Τάση εισόδου συσκευή Τάση εισόδου τροφοδοτικό Συσσωρευτής (βασικός εξοπλισμός) Οθόνη Διαστάσεις περιβλήματος (S G W), [mm] Υλικό περιβλήματος 2 s 0,5% από την τιμή Max 10 min kg C 0 80% (χωρίς συμπύκνωση) 12 V, 500 ma VAC, 50 Hz 6 V, 10 Ah χρόνος λειτουργίας με ενεργοποιημένο οπίσθιο φωτισμός): 50 h χρόνος φόρτισης: 14 h ύψος αριθμών 30 mm χυτοσίδηρος Υλικό περιβλήματος οθόνης χυτό αλουμίνιο Υλικό γάντζου χάλυβας, βερνικωμένος Καθαρό βάρος [kg] 15,6 16,5 30 Τηλεχειριστήριο (βασικός εξοπλισμός) ασύρματο μπαταρία τύπου 23A (1 12 V) HFO-BA-gr

5 1.1 Διαστάσεις [mm] A B C D F H X HFO 1.5T0.5M , HFO 3T1M HFO 6T2M , HFO-BA-gr-1612

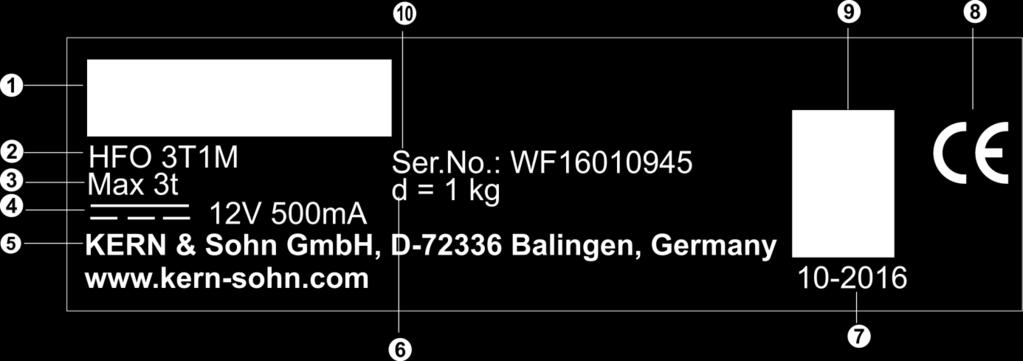

6 1.2 Πινακίδα τύπου 1 Λογότυπο της εταιρίας KERN 2 Ονομασία μοντέλου 3 Εύρος ζυγίσματος [Max] Στοιχεία παροχής ηλεκτρικής 4 ενέργειας Dane zasilania elektrycznego 5 Διεύθυνση της εταιρίας 6 Υποδιαίρεση [d] 7 Ημερομηνία παραγωγής 8 Σήμανση CE 9 Σύμβολο ανακύκλωσης 0 Σειριακός αριθμός HFO-BA-gr

7 1.3 Δήλωση συμμόρφωσης KERN & Sohn GmbH Ziegelei Balingen-Frommern Germany [0] [0] info@kern-sohn.com Déclaration de conformité UE EU Declaration of Conformity EU-Konformitätserklärung FR Nous déclarons par la présente sous notre entière responsabilité que le produit concerné par cette déclaration respecte les exigences des directives mentionnées ci-après. EN We hereby declare and assume sole responsibility for the declaration that the product complies with the directives hereinafter. DE Wir erklären hiermit unter alleiniger Verantwortung, dass das Produkt, auf das sich diese Erklärung bezieht, mit den nachstehenden Richtlinien übereinstimmt. Type Type Typ HFO 1.5T0.5M, HFO 3T1M, HFO 6T2M Nº de série Serial no. Seriennr. xxxxxxxxxx Marquage CE Mark applied CE Kennzeichnung Directive UE EU directive EU-Richtlinie 2006/42/EC (MD) 2011/65/EU (RoHS) 2014/30/EU (EMC) 2014/35/EU (LVD) Normes Standards Normen EN 13155:2003/A2:2009 EN 50581:2012 EN 55022:2010 EN 55024:2010 EN :2013 EN 60065:2014 EN :2006/A2:2013 Date Date Datum: Lieu de délivrance: Place of issue: Ort der Ausstellung: Balingen, Germany Signature: Signature: Signatur: Albert Sauter KERN & Sohn GmbH Directeur Exécutif Managing director Geschäftsführer Άλλες γλωσσικές αποδόσεις θα βρείτε στην ιστοσελίδα 7 HFO-BA-gr-1612

8 2. Ogólne wskazówki bezpieczeństwa 2.1 Υποχρεώσεις χρήστη Πρέπει να τηρούνται οι εθνικοί κανονισμοί υγιεινής και ασφάλειας στους εργασιακούς χώρους, καθώς και οδηγίες εργασίας, λειτουργίας και ασφάλειας που ισχύουν στο εργοστάσιο χρήστη. Πρέπει να τηρούνται όλες οι οδηγίες ασφάλειας του κατασκευαστή του γερανού (γερανογέφυρας). Ο ζυγός προορίζεται αποκλειστικά για χρήση σύμφωνη με τον προορισμό του. Κάθε χρήση που δεν περιγράφεται στις οδηγίες χρήσεως θεωρείται ακατάλληλη. Για τις υλικές ζημιές και ατυχήματα που προκύπτουν από την ακατάλληλη χρήση ευθύνεται αποκλειστικά ο ιδιοκτήτης - σε καμία περίπτωση δεν φέρει ευθύνη η εταιρία KERN & Sohn. Η εταιρία KERN & Sohn δεν φέρει επίσης ευθύνη για οποιεσδήποτε αλλαγές που πραγματοποιούνται από μη εξουσιοδοτημένο προσωπικό και για την ακατάλληλη χρήση του ζυγού, καθώς και για τυχόν συνακόλουθες ζημιές. Ο ζυγός, η γερανογέφυρα (γερανός) και ο εξοπλισμός φόρτωσης πρέπει να συντηρούνται τακτικά και να διατηρούνται σε καλή τεχνική κατάσταση (βλ. κεφ. 9). Αποτελέσματα ελέγχου πρέπει να πρωτοκολλούνται και καταγράφονται στο ημερολόγιο. 2.2 Οργανωτικές δραστηριότητες Τη συσκευή μπορεί να τη χρησιμοποιεί μόνο εκπαιδευμένο και ειδικό προσωπικό. Οι οδηγίες χρήσεως πρέπει να είναι διαθέσιμες στους χώρους χρήσης του ζυγού. Την εγκατάσταση, ενεργοποίηση και συντήρηση μπορεί να πραγματοποιεί μόνο ειδικό εκπαιδευμένο προσωπικό. Οι επισκευές μέρων σημαντικών από άποψη ασφάλειας μπορούν να γίνονται μόνο από την εταιρία KERN ή από τους αντιπροσώπους της (πιστοποίηση ικανότητας ή κατάρτιση). Να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά. Κάθε αντιπρόσωπος είναι υποχρεωμένος να καταγράφει όλες επισκευές και ανταλλακτικά που χρησιμοποίησε (βλ. Λίστα ελέγχου, κεφ. 10.3). Όλες οι εργασίες συντήρησης πρέπει να καταγράφονται (βλ. "Λίστα ελέγχου", κεφ. 9.3). Τα δομικά στοιχεία που φέρουν το φορτίο πρέπει να ανταλλάσσονται μόνο ως πλήρες σετ ανταλλακτικών. Οι διαστάσεις των καινούριων δομικών στοιχείων πρέπει να σημειώνονται (βλ. "Λίστα ελέγχου", κεφ. 9.4). HFO-BA-gr

9 2.3 Περιβαλλοντικές συνθήκες Απαγορεύεται η χρήση του ζυγού σε χώρους οι όποιοι απειλούνται με εκρήξεις. Η σειριακή κατασκευή δεν είναι αντιεκρηκτική. Ο ζυγός γερανού μπορεί να χρησιμοποιείται μόνο σε συνθήκες που περιγράφονται στις Οδηγίες χρήσεως (ειδικά κεφ. 1 Τεχνικές προδιαγραφές ). Να μην εκτίθεται ο ζυγός γερανού σε συνθήκες υψηλής υγρασίας. Η ανεπιθύμητη ενυδάτωση (συμπύκνωση υγρασίας που βρίσκεται στον αέρα πάνω στη συσκευή) μπορεί να συμβεί όταν κρύα συσκευή βρεθεί σε πολύ πιο ζεστό χώρο. Σε τέτοια περίπτωση ζυγός αποσυνδεδεμένος από το ρεύμα πρέπει να προσαρμόζεται σε συνθήκες θερμοκρασίας χώρου επί περίπου 2 ώρες. Να μη χρησιμοποιείται ο ζυγός γερανού σε χώρους που μπορούν να προκαλέσουν διάβρωση. Ο ζυγός πρέπει να προστατευτεί από υψηλή υγρασία, ατμούς, υγρά και σκόνη. Σε περίπτωση υπάρξεως ηλεκτρομαγνητικών πεδίων (πχ. κινητά τηλέφωνα ή ραδιόφωνα), στατικών φορτίων, καθώς και ασταθούς παροχής ρεύματος μπορεί να υπάρχουν μεγάλες αποκλίσεις ενδείξεων (λανθασμένα αποτελέσματα ζύγισης). Πρέπει τότε να αλλάξει η τοποθεσία του ζυγού ή να απομακρυνθεί η πηγή παρεμβολών. 2.4 Τήρηση οδηγιών του παρόντος εγχειριδίου Πριν από την τοποθέτηση και την εκκίνηση της συσκευής, διαβάστε τις οδηγίες, ακόμα και αν έχετε ήδη εμπειρία με ζυγούς της εταιρίας KERN. 2.5 Προβλεπόμενη χρήση Ο ζυγός που έχετε αγοράσει προορίζεται για τη μέτρηση βάρους (αποτέλεσμα ζύγισης) ζυγωμένου φορτίου. Πρέπει να θεωρείται "ζυγός μη αυτόματος", δηλ. πράγματα που ζυγίζονται κρέμονται μόνο κάθετα, με το χέρι, προσεκτικά και "απαλά" στο γάντζο του γερανού (γερανογέφυρας). Το αποτέλεσμα της ζύγισης μπορεί να αναγνωριστεί μετά που θα σταθεροποιηθεί το φορτίο. Να χρησιμοποιείται ο ζυγός γερανού αποκλειστικά για σήκωμα και ζύγιση φορτίων με ελεύθερη πτώση. Η ακατάλληλη χρήση μπορεί να προκαλέσει τραυματισμό. Για παράδειγμα δεν επιτρέπεται: - υπέρβαση του μέγιστου επιτρεπτού ονομαστικού φορτίου γερανού (γερανογέφυρας), ζυγού γερανού ή όλων άλλων συσκευών φόρτωσης, - μεταφορά ανθρώπων, - λοξό τράβηγμα φορτίων, - ταρακούνημα, τράβηγμα και σύρση φορτίων. Απαγορεύονται οποιεσδήποτε αλλαγές ή μετατροπές του ζυγού ή γερανού (γερανογέφυρας). 9 HFO-BA-gr-1612

10 2.6 Ακατάλληλη χρήση Μη χρησιμοποιείτε το ζυγό για δυναμική ζύγιση. Εάν η ποσότητα του φορτίου θα μειωθεί ή αυξηθεί ελαφρά, τότε ο μηχανισμός "αντιστάθμισης-σταθεροποίησης" που βρίσκεται μέσα στο ζυγό μπορεί να προκαλέσει εμφάνιση λανθασμένων αποτελεσμάτων ζύγισης! (Παράδειγμα: Αργή ροή ρευστών από ένα κιβώτιο κρεμασμένο στο γάντζο). Μην τοποθετείτε το φορτίο στο ζυγό για μεγάλο διάστημα. Αυτό μπορεί να προκαλέσει βλάβη στο μηχανισμό ζύγισης, όπως και στα στοιχεία σημαντικά για την ασφάλεια. Ο ζυγός μπορεί να χρησιμοποιείται μόνο σύμφωνα με τους αναφερόμενους κανόνες. Άλλοι τρόποι χρήσης απαιτούν έγγραφη άδεια της εταιρίας KERN. 2.7 Εγγύηση Η εγγύηση παύει σε περίπτωση: μην τήρησης των δικών μας οδηγιών χρήσεως, ακατάλληλης χρήσης, που έγιναν αλλαγές ή η συσκευή έχει ανοίξει, μηχανικής βλάβης ή βλάβης λόγω ηλεκτρονικών συσκευών, υγρών, φυσικής φθοράς, ακατάλληλης τοποθέτησης ή ακατάλληλης ηλεκτρικής εγκατάστασης, υπερφόρτωσης μηχανισμού μέτρησης. 2.8 Λειτουργία σύμφωνα με κανόνες ασφάλειας Απαγορεύεται οποιοσδήποτε να βρίσκεται κάτω από φορτία που κρέμονται. Ο γερανός (γερανογέφυρα) πρέπει να τοποθετηθεί έτσι ώστε το φορτίο να σηκώνεται κάθετα. Κατά τη διάρκεια χρήσης του γερανού (γερανογέφυρας) πρέπει να φοράτε μέσα προσωπικής ασφάλειας (κράνος, προστατευτικά παπούτσια, κ.ά.). HFO-BA-gr

11 2.9 Έλεγχος μέσων ασφάλειας Στο πλαίσιο συστήματος διασφάλισης ποιότητας πρέπει τακτικά να ελέγχονται οι τεχνικές ικανότητες μέτρησης του ζυγού και, εάν είναι διαθέσιμος, του σταθμού αναφοράς. Για αυτό το σκοπό ο αρμόδιος χρήστης πρέπει να ορίσει το κατάλληλο χρονικό διάστημα, καθώς και είδος και εύρος ελέγχου. Οι πληροφορίες που αφορούν τον έλεγχο των μέσων ασφάλειας, καθώς και οι απαραίτητοι σταθμοί αναφοράς είναι διαθέσιμοι στην ιστοσελίδα της εταιρίας KERN ( Οι σταθμοί αναφοράς και οι ζυγοί βαθμονομούνται εύκολα και φτηνά στο διαπιστευμένο από το DKD (Deutsche Kalibrierdienst) εργαστήριο βαθμονόμησης της εταιρίας KERN (επιστροφή στα ισχύοντα πρότυπα συγκεκριμένης χώρας) Έλεγχος κατά την παράδοση Αμέσως μετά την παραλαβή δέματος, πρέπει να ελέγξετε, εάν υπάρχουν ορατά σημάδια εξωτερικών ζημιών το ίδιο αφορά τη συσκευή μετά την αποσυσκευασία της Pierwsze uruchomienie Για να πετύχετε ακριβή αποτελέσματα ζύγισης με τους ηλεκτρονικούς ζυγούς, πρέπει να τους εξασφαλίσετε την κατάλληλη θερμοκρασία εργασίας (βλ. Χρόνος θέρμανσης, κεφ. 1). Κατά τη διάρκεια θέρμανσης ο ζυγός πρέπει να είναι συνδεδεμένος με το ηλεκτρικό δίκτυο (τροφοδοσία από τον κύριο δίκτυο, συσσωρευτής ή μπαταρία). Η ακρίβεια του ζυγού εξαρτάται από την τοπική επιτάχυνση της βαρύτητας. Πρέπει να τηρούνται αυστηρά οι οδηγίες που περιγράφονται στο κεφάλαιο "Βαθμονόμηση". Έλεγχος αρχικών διαστάσεων, βλ. κεφ Αποκλεισμός από τη λειτουργία και αποθήκευση Κατεβάστε το ζυγό από το γερανό (τη γερανογέφυρα) και αφαιρέστε όλα τα εξαρτήματα που προορίζονται για την ανάρτηση φορτίου. Μην αποθηκεύετε το ζυγό γερανού στον υπαίθριο χώρο. 11 HFO-BA-gr-1612

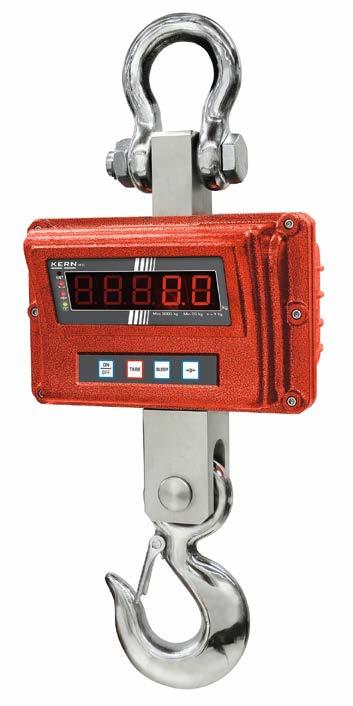

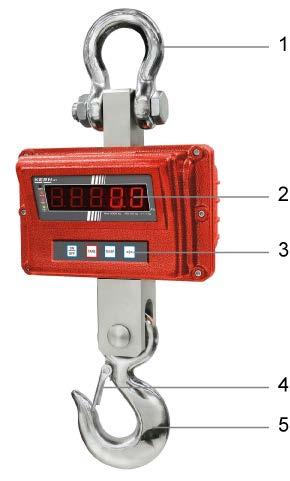

12 3. Ζυγός γερανού Ο ζυγός γερανού είναι μια ευέλικτη και οικονομική λύση που εφαρμόζεται εκεί που η ζύγιση γίνεται πάνω από τον χειριστή, πχ. σε διαδικασία ανακύκλωσης, επεξεργασιας μετάλλων, κατασκευής μηχανών, σε μεταφορές και εφοδιασμό. Με το τηλεχειριστήριο η χρήση του γίνεται ακόμη πιο άνετη. 3.1 Przegląd Εικ. 1: Ζυγός widok czołowy Rys. 2: Τηλεχειριστήριο 1 Λαβή 6 Κεραία 2 Οθόνη 7 Πληκτρολόγιο, βλ. εικ Πληκτρολόγιο 4 Ασφάλεια 5 Αγκίστρι (γάντζο) περιστροφικό HFO-BA-gr

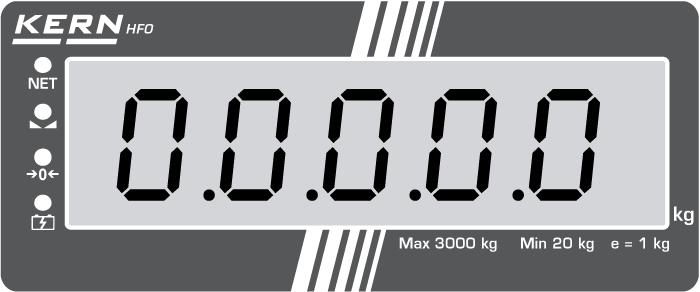

13 3.2 Οθόνη Δίοδος LED Η δίοδος LED ανάβει, όταν: Η ένδειξη βάρους είναι σταθερή a Η μάζα βρίσκεται στην περιοχή του σημείου μηδέν Akumulator jest ładowany 13 HFO-BA-gr-1612

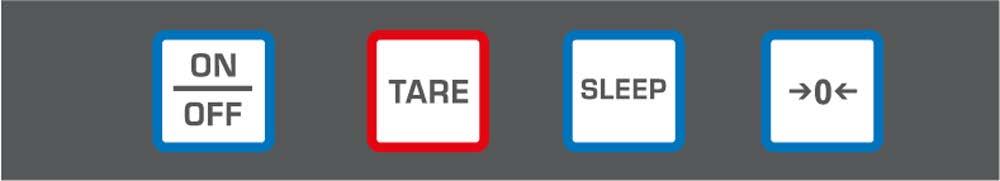

14 3.3 Πληκτρολόγιο Κουμπί Περιγραφή λειτουργίας Ενεργοποίηση/απενεργοποίηση ζυγούς Ζύγιση απόβαρου Στο μενού: o Επιλογή επόμενου πεδίου μενού o Κατά την εισαγωγή τιμής σε αριθμητική μορφή: αύξηση της αριθμητικής τιμής Ενεργοποίηση/απενεργοποίηση της λειτουργίας Sleep Στο μενού: o Για να βγείτε από το πεδίο μενού o Κατά την εισαγωγή τιμής σε αριθμητική μορφή: αλλαγή θέσης δεκαδικού ψηφίου Μηδενισμός Στο μενού: o Έγκριση εισαχθέντων δεδομένων o Κατά την εισαγωγή τιμής σε αριθμητική μορφή: αλλαγή θέσης δεκαδικού ψηφίου HFO-BA-gr

15 3.4 Τηλεχειριστήριο Το τηλεχειριστήριο επιτρέπει την ίδια χρήση του ζυγούς όπως και το πληκτρολόγιο. Υπάρχει δυνατότητα επιλογής όλων των λειτουργιών (εκτός από το ON/OFF). Μετά από κάθε πάτημα κουμπιού πρέπει να ανάψει η κόκκινη δίοδος LED. Εάν δεν ανάβει, πρέπει να αλλάξετε μπαταρίες στο τηλεχειριστήριο. Η εμβέλεια σε ανοιχτό χώρο (χωρίς οικοδομές) είναι περίπου 20μ. 1: x10 Στιγμιαία ένδειξη περισσότερων δεκαδικών ψηφίων 2: a Μηδενισμός 3: TARE Ζύγιση απόβαρου 4: SLEEP Μετάβαση στην κατάσταση Standby / Sleep, βλ. κεφ HFO-BA-gr-1612

16 3.5 Αυτοκόλλητα Μη στέκεστε και μην περνάτε κάτω από κρεμασμένα φορτία. Να μη χρησιμοποιείται σε χώρο ανέγερσης οικοδομής. Το φορτίο πρέπει να παρακολουθείται. Μην υπερβαίνετε την τιμή του ονομαστικού φορτίου του γερανού (γερανογέφυρας), του ζυγού γερανού ή άλλου είδους μερών που χρησιμοποιούνται για την ανάρτηση φορτίου στο ζυγό. (παράδειγμα) Το προϊόν πληροί τις απαιτήσεις του γερμανικού νόμου για τον εξοπλισμό και την ασφάλεια των προϊόντων. HFO-BA-gr

17 4. Εκκίνηση + Αυστηρά πρέπει να τηρούνται οι οδηγίες που περιλαμβάνονται στο κεφάλαιο 2 Γενικές οδηγίες ασφάλειας! 4.1 Αποσυσκευασία Απεσταλμένους και αποσυσκευασμένους ζυγούς δεν δεχόμαστε πίσω. ΟΔΗΓΕΙΑ ΑΣΦΑΛΕΙΑΣ αφορούσα την προστασία κατά της ρήξης. Ο ζυγός γερανού είναι σφραγισμένος από την εταιρία KERN. Η λαβή και το αγκίστρι είναι σφραγισμένα με την αυτοκολλητική ταινία. Την αποσυσκευασία εμποδίζει επίσης ένα σφράγισμα από αυτοκολλητική ταινία. + Η παραβίαση του σφραγίσματος υποχρεώνει για την αγορά του προϊόντος. Εικ.: Σφράγισμα Ευχαριστούμε για την κατανόησή σας. Η ομάδα διασφάλισης ποιότητας της KERN. Ο ζυγός γερανού είναι συμπαγής και σχετικά βαρύς. Η απειλή για την πλάτη! Βγάλτε το ζυγό από τη συσκευασία μόνο με τη βοήθεια ενός άλλου ατόμου. Να χρησιμοποιείτε ανυψωτικές συσκευές, π.χ. γερανό (γερανογέφυρα) ή περονοφόρο. Προστατέψτε το ζυγό κατά της πτώσης κατά τη διάρκεια της ανύψωσης. Για την μεταφορά επιστροφής πρέπει να χρησιμοποιηθεί μόνο η πρωτότυπη συσκευασία. Βεβαιωθείτε, εάν όλα διαθέσιμα μέρη είναι πλήρη. Ζυγός γερανού Τροφοδοτικό Τηλεχειριστήριο Οδηγίες χρήσης (ημερολόγιο) 17 HFO-BA-gr-1612

18 4.2 Έλεγχος αρχικών διαστάσεων Οι αρχικές διαστάσεις από το έντυπο των παραγωγικών στοιχείων πρέπει να καταγραφούν στα γκρίζα εδάφια της λίστας ελέγχου, κεφ Ελέγξτε τις αρχικές διαστάσεις του ζυγούς, τον τρόπο εκτέλεσης, βλ. κεφ. 9.2 Τακτική συντήρηση. Όλα τα στοιχεία (ημερομηνία, ελεγκτής, αποτελέσματα) πρέπει να καταγραφούν στα εδάφια της πρώτης σειράς της λίστας ελέγχου στο σημείο Έλεγχος πριν την πρώτη χρήση (βλ. κεφ. 9.3). ΠΡΟΣΟΧΗ Εάν οι διαστάσεις του πρώτου ελέγχου δεν είναι ίδιες με τις διαστάσεις που αναφέρει η εταιρία KERN, ο ζυγός δεν μπορεί να χρησιμοποιηθεί. Σε τέτοια περίπτωση πρέπει να επικοινωνήσετε με τον επίσημο αντιπρόσωπο, που κατέχει την εξουσιοδότηση της εταιρίας KERN. 4.3 Λειτουργία με συσσωρευτή Φθορές του ζυγού γερανού Να χρησιμοποιείται μόνο το τροφοδοτικό που περιέχεται μαζί με το ζυγό. ΠΡΟΣΟΧΗ Βεβαιωθείτε ότι το τροφοδοτικό, το σύρμα και το βύσμα είναι σε πολύ καλή κατάσταση. Μη χρησιμοποιείτε το ζυγό κατά τη διάρκεια της φόρτισης. Πριν την πρώτη χρήση ο συσσωρευτής πρέπει να φορτιστεί με τη βοήθεια του δικτυακού σύρματος επί τουλάχιστον 24 ώρες. Χρόνος λειτουργίας του συσσωρευτή είναι περίπου 50 ώρες. Όταν η χωρητικότητα της μπαταρίας θα είναι κοντά στην εξάντληση, ακούγεται ένα ηχητικό σήμα - αν ο συσσωρευτής δεν θα αρχίσει να φορτίζεται, τότε μετά από περίπου 5 δευτερόλεπτα, ο ζυγός θα απενεργοποιηθεί αυτόματα για εξοικονόμηση ενέργειας του συσσωρευτή. Για να φορτίσετε τον συσσωρευτή πρέπει όσο πιο γρήγορα γίνεται να τον συνδέσετε με ένα καλώδιο δικτύου για την παροχή ηλεκτρικού ρεύματος. Κατά τη διάρκεια της φόρτισης η ενδεικτική λυχνία LED πάνω από το σύμβολο δείχνει την κατάσταση φόρτισης του συσσωρευτή. κόκκινη: Ο συσσωρευτής φορτίζεται πράσινη: Ο συσσωρευτής είναι πλήρως φορτισμένος Εάν οι ο ζυγός γερανού δεν θα χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, συνιστάται να αφαιρέσετε τον συσσωρευτή με σκοπό την εξοικονόμησή του. HFO-BA-gr

19 4.4 Κατάσταση Standby (κατάσταση Sleep ) Αν το πληκτρολόγιο δεν είναι σε χρήση, και εάν μέσα σε 5 λεπτά (προεπιλεγμένη ρύθμιση) δεν έχει ανιχνευθεί καμία μεταβολή βάρους, ο ζυγός γερανού θα περασει σε κατάσταση "Standby" ("Sleep"). Ανάβει μόνο ένα τμήμα. Για να τερματίσετε την κατάσταση αναμονής, πιέστε οποιοδήποτε πλήκτρο στο πληκτρολόγιο ή στο τηλεχειριστήριο. Δυνατότητα επιλογής χρόνου, μετά το οποίο ο ζυγός θα περάσει στην κατάσταση αναμονής, - 0, 5, 10, 20, 30 λεπτά, βλ. κεφ. 6.2, τη λειτουργία "F5 SL». 4.5 Ανάρτηση ζυγού Προϋπόθεση Το αγκίστρι (γάντζος) του γερανού (γερανογέφυρας) πρέπει να περιέχει ασφάλεια (1) που αποτρέπει τη ρήξη του μη φορτωμένου ζυγού. Σε περίπτωση έλλειψης ή ζημιάς της ασφάλειας πρέπει να επικοινωνήσετε μα τον παραγωγό γερανού (γερανογέφυρας) για να αποκτήσετε αγκίστρι εφοδιασμένο με ασφάλεια. Κρεμάστε το ζυγό γερανού στο αγκίστρι του γερανού (γερανογέφυρας) και κλείστε την ασφάλεια. Η λαβή του ζυγού πρέπει να μπει στη σέλλα του αγκίστρου (2). 19 HFO-BA-gr-1612

20 5. Χρήση 5.1 Οδηγίες ασφάλειας Κίνδυνος Κίνδυνος τραυματισμού από φορτία που πέφτουν! Πάντα πρέπει να εργάζεστε με μεγάλη προσοχή και σύμφωνα με γενικούς κανόνες χρήσης γερανού (γερανογέφυρας). Όλα τα μέρη (αγκίστρι, λαβή, δακτύλιοι, σκοινιά, σύρματα, αλυσίδες κ.ά.) πρέπει να ελεγχθούν από την άποψη κατανάλωσης ή φθοράς. Σε περίπτωση φθοράς της ασφάλειας του αγκιστριού ή της έλλειψης της ασφάλειας απαγορεύεται η χρήση του ζυγού. Να εργάζεστε μόνο με την κατάλληλη ταχύτητα. Αυστηρά να αποφεύγονται διακυμάνσεις ή οριζόντιες δυνάμεις. Να αποφεύγονται επίσης χτυπήματα, στροφές (συστροφές) ή κουνήματα (πχ. ως αποτέλεσμα λοξού κρεμάσματος). Μη χρησιμοποιείτε το ζυγό για μεταφορά φορτίων. Μη στέκεστε και περνάτε κάτω από κρεμασμένα φορτία. Να μη χρησιμοποιείται σε χώρο ανέγερσης οικοδομής. Το φορτίο πρέπει πάντα να παρακολουθείται. Μην υπερβαίνετε την τιμή του ονομαστικού φορτίου του γερανού (γερανογέφυρας), του ζυγού γερανού ή άλλου είδους εξαρτημάτων που χρησιμοποιούνται για ανάρτηση φορτίου. (przykład) Κατά το ζύγισμα επικίνδυνων ουσιών (π.χ. λιωμένες μάζες ή ραδιενεργά υλικά), πρέπει να τηρούνται οι κανόνες χειρισμού τους! HFO-BA-gr

21 5.2 Φόρτωση ζυγού γερανού Για να επιτευχθούν τα σωστά αποτελέσματα ζύγισης πρέπει να τηρούνται οι εξής οδηγίες εικόνες, βλέπε την επόμενη σελίδα: Να χρησιμοποιείτε μόνο τέτοιο εξοπλισμό για την ανάρτηση φορτιού, το οποίο εξασφαλίζει την ελεύθερη πτώση του ζυγού και ανάρτηση ενός σημείου. Μη χρησιμοποιείτε πολύ μεγάλα εξαρτήματα για την ανάρτηση φορτίου, τα οποία δεν εξασφαλίζουν την ανάρτηση ενός σημείου. Μη χρησιμοποιείτε πολλαπλές αρτάνες. Μην τραβάτε και σέρνετε φορτίο, όταν ο ζυγός είναι φορτωμένος. Μην τραβάτε το αγκίστρι οριζόντια. Φόρτωση ζυγού 1. Τοποθετήστε το γάντζο (αγκίστρι) του ζυγού πάνω από το φορτίο. 2. Κατεβάστε το ζυγό προκειμένου το αγκίστρι να μπορεί να πιάσει το φορτίο. Μετά που θα φτάσει στο κατάλληλο ύψος, μειώστε την ταχύτητα. 3. Τοποθετήστε το φορτίου στο αγκίστρι. Βεβαιωθείτε εάν η ασφάλεια έκλεισε. Σε περίπτωση που χρησιμοποιείτε αρτάνες-σχοινιά βεβαιωθείτε εάν αυτές έχουν τοποθετηθεί σωστά στη σέλλα του γάντζου. 4. Ανεβάστε σιγά το φορτίο. Σε περίπτωση που χρησιμοποιείτε αρτάνες-σχοινιά βεβαιωθείτε εάν το φορτίο είναι ισορροπημένο και οι αρτάνες σωστά τοποθετημένες. Τα εξαρτήματα ανάρτησης φορτίου δεν παρέχονται. Για τη στερέωση φορτίου πρέπει να χρησιμοποιούνται τυποποιημένα εξαρτήματα ανάρτησης. 21 HFO-BA-gr-1612

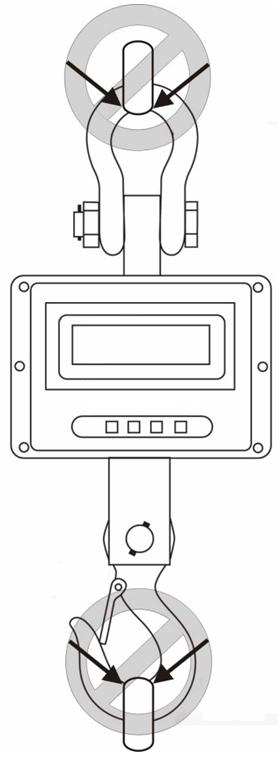

22 Να χρησιμοποιείτε μόνο τέτοια εξαρτήματα ανάρτησης φορτιού, τα οποία εξασφαλίζουν την ελεύθερη πτώση του ζυγού και ανάρτηση ενός σημείου. Μη χρησιμοποιείτε πολύ μεγάλα εξαρτήματα ανάρτησης φορτίου, τα οποία δεν εξασφαλίζουν την ανάρτηση ενός σημείου. HFO-BA-gr

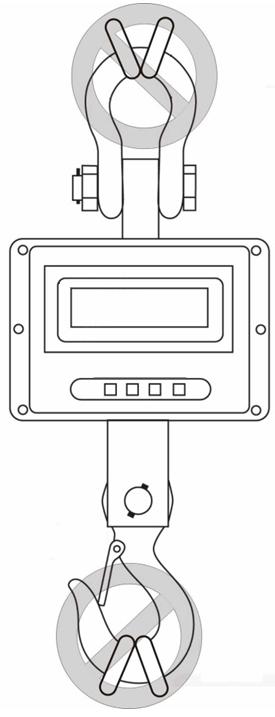

23 Μην το τραβάτε και μην το σέρνετε. Μην τραβάτε το αγκίστρι στο πλάι. Μη χρησιμοποιείτε πολλαπλές αρτάνες. 23 HFO-BA-gr-1612

24 5.3 Ενεργοποίηση/απενεργοποίηση Ενεργοποίηση Πατήστε το κουμπί στο πληκτρολόγιο του ζυγούς. Η οθόνη ανάβει και πραγματοποιείται αυτοέλεγχος του ζυγούς. Ο αυτοέλεγχος τελειώνει, όταν στην οθόνη εμφανιστεί τιμή βάρους 0. Η ενεργοποίηση του ζυγού γίνεται μόνο με τη βοήθεια του πληκτρολόγιου. Απενεργοποίηση Πατήστε το κουμπί στο πληκτρολόγιο του ζυγού. 5.4 Μηδενισμός Για να πετύχουμε τα βέλτιστα αποτελέσματα ζύγισης, πριν την αρχή του ζυγίσματος, πρέπει να μηδενίσουμε τον ζυγό. Χειροκίνητα Αδειάστε το ζυγό. Πατήστε το κουμπί. Στην οθόνη θα εμφανιστεί το μηδέν 0 (kg) και θα ανάψει η δίοδος LED a. HFO-BA-gr

25 5.5 Ζύγιση απόβαρου Κρεμάστε το εισαγωγικό φορτίο. Πατήστε το κουμπί. Στην οθόνη θα εμφανιστεί το μηδέν 0 (kg) και θα ανάψει η δίοδος LED a. Το βάρος της συσκευασίας θα αποθηκευτεί στη μνήμη του ζυγού. Ζυγίστε το φορτίο, θα φανεί η τιμή του καθαρού βάρους. Μετά την αφαίρεση του εισαγωγικού φορτίου το βάρος του εμφανίζεται στην οθόνη ως αρνητική τιμή. Για να διαγράψετε τη τιμή του απόβαρου, αδειάστε το ζυγό και πατήστε το κουμπί. 5.6 Ζύγιση Φορτώστε το ζυγό. Αμέσως θα εμφανιστεί η τιμή του βάρους. Μετά το τέλος του επιτυχημένου έλεγχου της σταθεροποίησης θα ανάψει η δίοδος LED. Προσοχή για υπερφόρτωση Αυστηρά πρέπει να αποφεύγονται υπερφορτώσεις ζυγαριάς πάνω από το μέγιστο όριο φόρτωσης (Max), με αφαίρεση του υπάρχοντος εισαγωγικού φορτίου. Η υπερφόρτωση μπορεί να προκαλέσει ζημιές στο ζυγό. Η υπέρβαση του μέγιστου ορίου φόρτωσης υποδεικνύεται με ένδειξη --ol-. Αδειάστε τη ζυγαριά ή μειώστε το εισαγωγικό φορτίο. 5.7 Κατάσταση Sleep (κατάσταση Standby ) Οι παράμετροι αυτής της λειτουργίας μπορεί να ρυθμιστούν στο μενού F6 sl. Αν το φορτίο είναι μικρότερο από το ελάχιστο βάρος του ζυγού, μετά το πέρασμα χρόνου που είχε οριστεί προηγουμένως στο μενού, ο ζυγός θα περάσει στην κατάσταση αναμονής "Sleep": Η οθόνη θα δείχνει μόνο ένα δεκαδικό ψηφίο. Έξοδος από την κατάσταση Sleep : Ή προσθέστε φορτίου, ή πατήστε οποιοδήποτε κουμπί. Ο ζυγός θα περάσει σε λειτουργία ζύγισης. 25 HFO-BA-gr-1612

26 6. Μενού 6.1 Πλοήγηση στο μενού Επιλογή λειτουργίας Απενεργοποιήστε το ζυγό. Όταν ο ζυγός είναι κλειστός, πατήστε ταυτόχρονα τα κουμπιά και. Και επιπλέον πατήστε το κουμπί. Θα ακουστεί ένα ηχητικό σήμα, ελευθερώστε τα κουμπιά. Θα εμφανιστεί ένδειξη:. Εισάγετε κωδικό: Ή Πρότυπο κωδικό 000. Επιλέγετε το δεκαδικό ψηφίο, πατώντας το κουμπί, αυξάνετε την τιμή του ψηφίου πατώντας το κουμπί. ή προσωπικό κωδικό, βλ. λειτουργία F8 ci. Επιβεβαιώστε, πατώντας το κουμπί ZERO. Θα εμφανιστεί η πρώτη λειτουργία F0 di. Επιλογή λειτουργίας Επιλογή ρύθμισης Το κουμπί επιτρέπει την επιλογή επόμενων λειτουργιών. Επιβεβαιώστε την επιλογή της λειτουργίας, πατώντας το κουμπί. Θα εμφανιστεί η τρέχουσα ρύθμιση Αλλαγή ρυθμίσεων Το κουμπί επιτρέπει την εναλλαγή μεταξύ των διαθέσιμων ρυθμίσεων. Επιβεβαίωση επιλογής Πατήστε το κουμπί, ο ζυγός θα επιστρέψει στο μενού. Έξοδος από το μενού /πίσω στη λειτουργία ζύγισης Πατήστε το κουμπί. HFO-BA-gr

27 6.2 Γενική επισκόπηση: Λειτουργία Διαθέσιμη Περιγραφή ρύθμιση Μη τεκμηριωμένο Μη τεκμηριωμένο Τιμή του εσωτερικού μετατροπέα A/D Μη τεκμηριωμένο Κατάσταση Sleep (Standby) βλ. κεφ. 5.7 SLP 0 SLP 1* SLP 2 SLP 3 SLP 4 Κατάσταση Sleep απενεργοποιημένη Κατάσταση Sleep μετά από 5 λεπτά Κατάσταση Sleep μετά από 10 λεπτά Κατάσταση Sleep μετά από 20 λεπτά Κατάσταση Sleep μετά από 30 λεπτά Μη τεκμηριωμένο Wprowadzanie hasła Όταν εμφανίζεται η ένδειξη "P1 ---": αυξήστε το ψηφίο που αναβοσβήνει, πατώντας το κουμπί, επιλέξτε το σωστό αριθμό πατώντας το κουμπί.. Επιβεβαιώστε την επιλογή σας, πατώντας το κουμπί.. Βαθμονόμηση, βλ. κεφ. 7 * = Ρυθμίσεις εργοστασίου 27 HFO-BA-gr-1612

28 7. Βαθμονόμηση Δεδομένου ότι η τιμή της επιτάχυνσης της βαρύτητας δεν είναι ίδια σε κάθε σημείο της γης, κάθε ζυγός πρέπει να προσαρμοστεί - σύμφωνα με την υποκείμενη φυσική αρχή - με την επιτάχυνσης της βαρύτητας που επικρατεί στο σημείο τοποθέτησής του (εάν βέβαια δεν έχει ήδη γίνει τέτοια ρύθμιση στο εργοστάσιο). Μια τέτοια διαδικασία πρέπει να γίνεται κατά την πρώτη εκκίνηση, μετά από κάθε αλλαγή τοποθέτησης του ζυγού, καθώς και σε περίπτωση διακυμάνσεων θερμοκρασίας περιβάλλοντος. Για να λαμβάνετε ακριβείς τιμές ζύγισης προτείνεται επίσης να επαναλαμβάνετε αυτή τη διαδικασία τακτικά επίσης σε λειτουργία ζύγισης. Το βάρος του βαριδίου βαθμονόμησης που χρησιμοποιείται εξαρτάται από το εύρος ζύγισης. Εάν είναι δυνατόν, η βαθμονόμηση πρέπει να πραγματοποιείται με τη χρήση του βαριδίου βαθμονόμησης με βάρος που πλησιάζει το μέγιστο βάρος φορτίου. Πληροφορίες σχετικά με τα βαρίδια βαθμονόμησης μπορείτε να βρείτε στο Διαδίκτυο στη διεύθυνση: Εξασφαλίστε σταθερές περιβαλλοντικές συνθήκες. Δώστε χρόνο για να ζεσταθεί ο ζυγός (βλ. κεφ. 1) πράγμα που απαιτείται για τη σταθεροποίηση του. HFO-BA-gr

29 7.1 Πραγματοποίηση βαθμονόμησης Απενεργοποιήστε το ζυγό, αν είναι απαραίτητο, να αναρτήσετε και βοηθητική λαβή. Απενεργοποιήστε το ζυγό. Όταν ο ζυγός είναι κλειστός, πατήστε ταυτόχρονα τα κουμπιά και. Και επιπλέον πατήστε το κουμπί. Θα ακουστεί ένα ηχητικό σήμα, ελευθερώστε τα κουμπιά. Θα εμφανιστεί ένδειξη: P1---. Εισάγετε κωδικό: Ή Πρότυπο κωδικό 000. Επιλέγετε το δεκαδικό ψηφίο, πατώντας το κουμπί (przykład: hasło standardowe 000 ), αυξάνετε την τιμή του ψηφίου πατώντας το κουμπί. ή προσωπικό κωδικό, βλ. λειτουργία F7 Ci. Επιβεβαιώστε τον κωδικό, πατώντας το κουμπί, θα εμφανιστεί το πρώτο πεδίο μενού F1 bt. Πατήστε πολλαπλώς το κουμπί, μέχρι να εμφανιστεί F8 CL. Πατήστε τον διακόπτη της βαθμονόμησης (θέση του διακόπτη της βαθμονόμησης, βλ. κεφ. 7.3). Πατήστε το κουμπί P1---., ξανά θα εμφανιστεί η ένδειξη Χρησιμοποιώντας τα κουμπιά και, εισάγετε ξανά τον κωδικό 000 με τον τρόπο που αναφέται πιο πάνω. Επιβεβαιώστε το, πατώντας το κουμπί εμφανιστεί η ένδειξη Uload., θα 29 HFO-BA-gr-1612

30 Αδειάστε το ζυγό και περιμένετε να ανάψει η δίοδος LED, και επομένως πατήστε ξανά το κουμπί, θα εμφανιστεί η τρέχουσα καθορισμένη μάζα του βαριδίου βαθμονόμησης.. Ή χρησιμοποιήστε βαρίδιο με το βάρος που εμφανίζεται, (παράδειγμα) πατώντας το κουμπί, ή εισάγετε καινούριο βάρος του βαριδίου βαθμονόμησης: Επιλέγετε το ψηφίο, πατώντας το κουμπί, αυξάνετε την αξία του ψηφίου, πατώντας το κουμπί το κουμπίk και επιβεβαιώνετε την επιλογή σας, πατωντας θα εμφανιστεί η ένδειξη Load. Κρεμάστε το βαρίδιο βαθμονόμησης και περιμένετε να ανάψει η δίοδος LED. Πατήστε το κουμπί ένδειξη PASS., για λίγο θα εμφανιστεί η Μετά από μια επιτυχημένη βαθμονόμηση θα πραγματοποιηθεί αυτοέλεγχος του ζυγού και ο ζυγός θα επιστρέφει αυτόματα στη λειτουργία ζύγισης. Σε περίπτωση σφάλματος βαθμονόμησης ή χρήσης λανθασμένων βαριδιών βαθμονόμησης θα εμφανιστεί ένδειξη σφάλματος - πρέπει να επαναλάβετε τη διαδικασία βαθμονόμησης. HFO-BA-gr

31 7.2 Πιστοποίηση Γενικές πληροφορίες: Σύμφωνα με την οδηγία 2009/23/ΕΚ, οι ζυγοί πρέπει να πιστοποιούνται εάν χρησιμοποιούνται ως εξής (σύμφωνα με το Νόμο): α) για εμπορικές συναλλαγές, όπου η τιμή των αγαθών προσδιορίζεται με ζύγιση, β) για παραγωγή φαρμάκων στα φαρμακεία, καθώς και για τις αναλύσεις στα ιατρικά και φαρμακευτικά εργαστήρια, γ) για υπηρεσιακούς σκοπούς, δ) για παραγωγή έτοιμων συσκευασίων. Σε περίπτωση αμφιβολίας, επικοινωνήστε με το τοπικό σας Γραφείο Μέτρων και Σταθμών. Συμβουλές σχετικά με την πιστοποίηση: Οι ζυγοί που περιγράφονται στα τεχνικά στοιχεία ως συσκευές που μπορούν να υποβληθούν στην πιστοποίηση κατέχουν έγκριση τύπου το οποίο ισχύει στο στην Ευρωπαϊκή Ένωση. Αν η ζυγαριά θα χρησιμοποιείται στην προαναφερθείσα περιοχή όπου η πιστοποίηση είναι αναγκαία, τότε θα πρέπει να πιστοποιηθεί και η πιστοποίησή της πρέπει να ανανεώνεται τακτικά. Η νέα πιστοποίηση του ζυγού πραγματοποιείται σύμφωνα με τους κανόνες που ισχύουν σε κάθε χώρα. Π.χ. στη Γερμανία η πιστοποίηση ισχύει συνήθως 2 χρόνια. Πρέπει να τηρούνται οι νομικές διατάξεις της χώρας χρήσης! Η πιστοποίηση ζυγού χωρίς τα σφραγίσματα δεν είναι έγκυρη. Στην περίπτωση των ζυγών με την έγκριση τύπου τα σφραγίσματα ενημερώνουν ότι ο ζυγός μπορεί να ανοίξει και να συντηρείται μόνο από εκπαιδευμένο και εξουσιοδοτημένο προσωπικό. Η καταστροφή των σφραγισμάτων σημαίνει τη λήξη την πιστοποίησης. Πρέπει να τηρούνται οι νομικές διατάξεις της χώρας χρήσης. Στη Γερμανία χρειάζεται τότε μια καινούρια πιστοποίηση. 31 HFO-BA-gr-1612

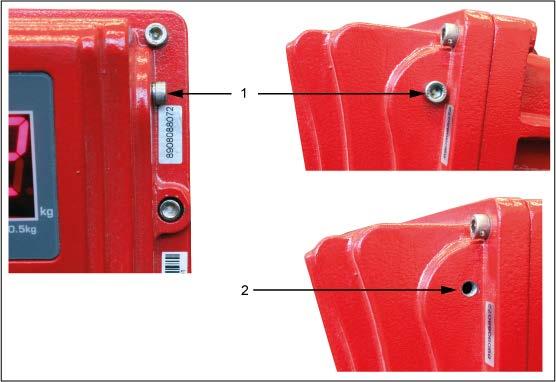

32 7.3 Θέση του διακόπτη βαθμονόμησης Ξεβιδώστε τη βίδα του σφραγίσματος (1),ο διακόπτης της βαθμονόμησης βρίσκεται μέσα στο περίβλημα (2). HFO-BA-gr

33 8. Ενδείξεις σφαλμάτων Ένδειξη σφάλματος --ol- Err 4 Περιγραφή Πιθανές αιτίες / επίλυση προβλημάτων Υπέρβαση του μέγιστου φορτίου. Υπέρβαση περιοχής μηδενισμού κατά την ενεργοποίηση Μείωση φορτίου Ελέγξτε, εάν ο ζυγός έπαθε ζημιά απενεργοποιήστε το ζυγό, αφαιρέστε το φορτίο. Err 5 Σφάλμα πληκτρολογίου Λανθασμένη χρήση ζυγού. Err 6 Fail h Err 19 Αξία εκτός της περιοχής του μετατροπέα A/D Κατεστραμμένη κυψελίδα φόρτισης. Ελαττωματικό ηλεκτρονικό σύστημα. Σφάλμα κατά τη βαθμονόμηση Επανάληψη της βαθμονόμησης. Αφαιρέστε την πρόσθετη προφόρτιση (εμπορευματοκιβώτια) Σφάλμα του μηδέν από το εξάρτημα ανάρτησης φορτίου. Βαθμονόμηση ζυγού. Στην περίπτωση εμφάνισης άλλων μηνυμάτων σφάλματος απενεργοποιήστε και ξανά ενεργοποιήστε το ζυγό. Εάν το μήνυμα σφάλματος παραμένει, επικοινωνήστε με τον κατασκευαστή. 33 HFO-BA-gr-1612

34 9. Συντήρηση, Επισκευή, καθαρισμός και ανακύκλωση Κίνδυνος Κίνδυνος τραυματισμού και υλικών ζημιών! Ο ζυγός γερανού είναι μέρος του γερανού! Για να εξασφαλίσετε την ασφαλή χρήση πρέπει να τηρείτε τις παρακάτω οδηγίες: Πρέπει να πραγματοποιείται τακτικά η συντήρηση από εκπαιδευμένο ειδικό προσωπικό. Πρέπει να πραγματοποιείται η τακτική συντήρηση και επισκευές, βλ. κεφ. 9.3 και 9.4. Την αλλαγή των εξαρτημάτων μπορεί να την πραγματοποιεί μόνο εκπαιδευμένο ειδικό προσωπικό. Σε περίπτωση υπάρξεως απόκλισης σε σχέση με την λίστα ελέγχου όσο αφορά την ασφάλεια ο ζυγός δεν πρέπει να τεθεί σε λειτουργία. Μην επισκευάζεται το ζυγό μόνοι σας. Οι επισκευές μπορούν να γίνονται μόνο από εξουσιοδοτούμενο αντιπρόσωπο της εταιρίας KERN. 9.1 Καθαρισμός και ανακύκλωση Βλάβη ζυγού! ΠΡΟΣΟΧΗ Μη χρησιμοποιείτε βιομηχανικούς διαλυτές και χημικές ουσίες. Το πληκτρολόγιο και την οθόνη καθαρίστε με ένα μαλακό πανί με απαλό καθαριστικό τζαμιών. Ανακυκλώστε τη συσκευασία και τη συσκευή σύμφωνα με τις εθνικές ή τοπικές διατάξεις, που ισχύουν στο τόπο χρήσης της συσκευής. 9.2 Τακτική συντήρηση και επισκευή Την τακτική συντήρηση που γίνεται κάθε 3 μήνες μπορεί να πραγματοποιεί μόνο ειδικός που κατέχει βασική γνώση χρήσης ζυγών γερανού. Πρέπει να τηρούνται επίσης οι εθνικές διατάξεις υγιεινής και ασφάλειας, όπως και οι οδηγίες εργασίας, λειτουργίας και ασφάλειας που ισχύουν στο εργοστάσιο του χρήστη. Για τον έλεγχο διαστάσεων πρέπει να χρησιμοποιούνται μόνο πιστοποιημένες συσκευές ελέγχου. Η τακτική συντήρηση που γίνεται κάθε 12 μήνες μπορεί να πραγματοποιείται μόνο από εκπαιδευμένο ειδικό προσωπικό (σέρβις της Εταιρίας ΚERN). Τα αποτελέσματα συντήρησης πρέπει να καταγράφονται στη λίστα ελέγχου (κεφ. 9.4). Πρόσθετα αποτελέσματα συντήρησης πρέπει να καταγράφονται στη λίστα ελέγχου (κεφ. 10.1). Πρέπει να καταγραφούν επίσης τα απαριθμούμενα εξαρτήματα (κεφ. 10.2). HFO-BA-gr

35 Konserwacja regularna: Πρώτη εκκίνηση, κάθε 3 μήνες ή πάντα μετά από ζυγίσεις Έλεγχος όλων των διαστάσεων, βλ. "Λίστα ελέγχου", κεφ Έλεγχος φθοράς λαβής, όπως πχ. πλαστικές παραμορφώσεις, μηχανικές ζημιές (ανωμαλίες), εγκοπές, αυλακώσεις, γρατσουνιές, διάβρωση, ζημιές σπειρώματος και συστροφές Έλεγχος εγκατάστασης ασφάλειας, καθώς και έλεγχος με στόχο εντοπισμό ζημιών και έλεγχος σωστής λειτουργίας. Σε περίπτωση ζυγού μεγάλων διαστάσεων: Έλεγχος χαλαρότητας ροδέλας και παξιμαδιού λαβής. Σε περίπτωση υπέρβασης επιτρεπτής απόκλισης από τις αρχικές διαστάσεις (βλ. Λίστα ελέγχου, κεφ. 9.4) ή όταν θα εντοπιστεί ανακρίβεια, αμέσως ο ζυγός πρέπει να παραδοθεί για επισκευή στον εκπαιδευμένο ειδικό προσωπικό (σέρβις της εταιρίας KERN). Σε καμία περίπτωση δεν επιτρέπεται να το επισκευάζετε μόνοι σας. Ο ζυγός πρέπει να αποσυρθεί από τη χρήση αμέσως! Κάθε 12 μήνες ή πάντα μετά από co ζυγίσεις Κάθε 5 χρόνια ή πάντα μετά από co ζυγίσεις Όλες τις πραγματοποιημένες επισκευές και τα ανταλλακτικά ο αντιπρόσωπος πρέπει να τεκμηριώσει (βλ. "Λίστα ελέγχου", κεφ10.2). Η εκτεταμένη συντήρηση πρέπει να γίνεται από ειδικευμένο ειδικό προσωπικό (σέρβις εταιρίας KERN). Κατά το γενικό έλεγχο όλα εξαρτήματα που μεταφέρουν το φορτίο πρέπει να ελεγχθούν με τη μέθοδο της μαγνητικής σκόνης για ρωγμές. Όλα τα στοιχεία που μεταφέρουν το φορτίο πρέπει να αλλάζονται από ειδικευμένο ειδικό προσωπικό (σέρβις εταιρίας KERN). Κάθε 10 χρόνια ή πάντα μετά από co ζυγίσεις Αντικατάσταση ζυγού γερανού. Οδηγία Κατά τον έλεγχο φθοράς πρέπει να ακολουθούνται οι οδηγίες από την παρακάτω εικόνα (κεφ. 9.4). 35 HFO-BA-gr-1612

36 9.3 Λίστα ελέγχου Τακτική συντήρηση, (βλ. κεφ. 9.2) Πρωτότυπες διαστάσεις του ζυγού γερανού, αρ. σειράς: Εύρος ζύγισης Λαβή Αγκίστρι a (mm) b (mm) c (mm) Φθορά Περόνη και παξιμάδι d (mm) e (mm) f (mm) g (mm) Γωνία α ( ) Φθορά Ασφάλεια Ημερομηνία Λαβή Ελεγκτής Αγκίστρι a b c Φθορά (βλ. γκρίζα εδάφια) Περόνη και παξιμάδι d e f g Γωνία α Φθορά (βλ. γκρίζα εδάφια) Ασφάλεια Ημερο μηνία Ελεγκτής Η μέγιστη επιτρεπτή απόκλιση 5% 0% 5% Δεν υπάρχουν παραμορφώσεις ή ρωγμές Σταθερά τοπ/μένο 10% 5% 5% 5% 10 Δεν υπάρχουν παραμορφώσεις ή ρωγμές Σωστή λειτουργία Έλεγχος πριν την πρώτη χρήση 3 μήνες / x 6 μήνες / x 9 μήνες / x 12 μήνες / x 15 μήνες / x 18 μήνες / x 21 μήνες / x HFO-BA-gr

37 Λαβή Αγκίστρι a b c Φθορά (βλ. γκρίζα εδάφια) Περόνη και παξιμάδι d e f g Γωνία α Φθορά (βλ. γκρίζα εδάφια) Ασφάλεια Ημερο μηνία Ελεγκτής Η μέγιστη επιτρεπτή απόκλιση 5% 0% 5% Δεν υπάρχουν παραμορφώσεις ή ρωγμές Σταθερά τοπ/μένο 10% 5% 5% 5% 10 Δεν υπάρχουν παραμορφώσεις ή ρωγμές Σωστή λειτουργία Έλεγχος πριν την πρώτη χρήση 24 μήνες / x 27 μήνες / x 30 μήνες / x 33 μήνες / x 36 μήνες / x 39 μήνες / x 42 μήνες / x 45 μήνες / x 48 μήνες / x 51 μήνες / x 54 μήνες / x 57 μήνες / x Όλα τα εξαρτήματα που μεταφέρουν το φορτίο πρέπει να αντικαθίστανται από εξουσιοδοτούμενο αντιπρόσωπο της εταιρίας KERN. Έντονη γραφή = Αυτές εργασίες συντήρησης πρέπει να γίνονται αποκλειστικά από επίσημο αντιπρόσωπο της εταιρίας KERN. HFO-BA-gr

38 HFO-BA-gr

39 10. Συνημμένα 10.1 Λίστα ελέγχου Εκτεταμένη συντήρηση (γενικός έλεγχος) Η εκτεταμένη συντήρηση πρέπει να γίνεται από επίσημο αντιπρόσωπο της Εταιρίας KERN. Ζυγός γερανού Μοντέλο.. Αριθμός σειράς. Κύκλος 12 μήνες / x Δοκιμή με μαγνητική σκόνη για τον εντοπισμό ρωγμών Άγκιστρο Λαβή Βιδωτή σύνδεση Ημερομηνία Ονοματεπώνυμο Υπογραφή 24 μήνες / x 36 μήνες / x 48 μήνες / x 60 μήνες / x 72 μήνες / x 84 μήνες / x 96 μήνες / x 108 μήνες / x 120 μήνες / x Αντικατάσταση του ζυγού. HFO-BA-gr

40 10.2 Λίστα "Ανταλλακτικά και επισκευές εξαρτημάτων σημαντικών για την ασφάλεια Οι επισκευές πρέπει να γίνονται από επίσημο αντιπρόσωπο της Εταιρίας KERN. Ζυγός γερανού Μοντέλο.. Αριθμός σειράς. Μέρος Εργασία Ημερομηνία Ονοματεπώνυμο Υπογραφή HFO-BA-gr

41 Ζυγός γερανού Μοντέλο.. Αριθμός σειράς. Μέρος Εργασία Μέρος Εργασία Μέρος HFO-BA-gr
